Strung CNC cu scule motorizate și robot CORMAK CK7150LT6
Parametri tehnici ai strungului
| Diametru max. de strunjire peste pat | 520 mm |
| Lungimea max. a piesei prelucrate | 285 mm |
| Diametru max. de strunjire peste sanie | 320 mm |
| Alezajul arborelui principal | 42 mm |
| Conul arborelui principal | Morse 6 |
| Domeniul turației arborelui | 100 - 4000 rot./min. |
| Deplasare max. pe axa X | 345 mm |
| Deplasare max. pe axa Z | 310 mm |
| Deplasare verticală max. (axa Y) | 180 mm |
| Turația capului | 3000 rot./min. |
| Diametru max. de găurire al capului | 13 mm |
| Diametru max. de filetare al capului | M8 |
| Viteze maxime de avans rapid | X-15 m/min.; Y- 6 m/min.; Z-20 m/min. |
| Domeniul pasului filetelor | 0,2-5mm |
| Motor principal | 3,7 kW |
| Puterea pompei de răcire | 120W |
| Dimensiuni exterioare | 2140x1800x1820 mm |
| Greutate netă | 2150 kg |
Echipare
- Ungător
- 6 bucșe autoclemante
- Set de chei
- Picioare de montaj

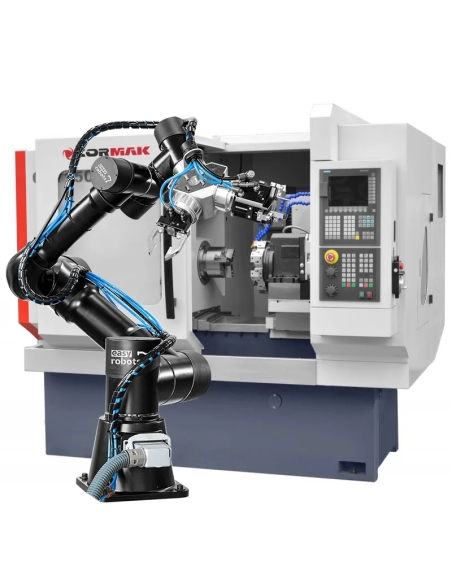

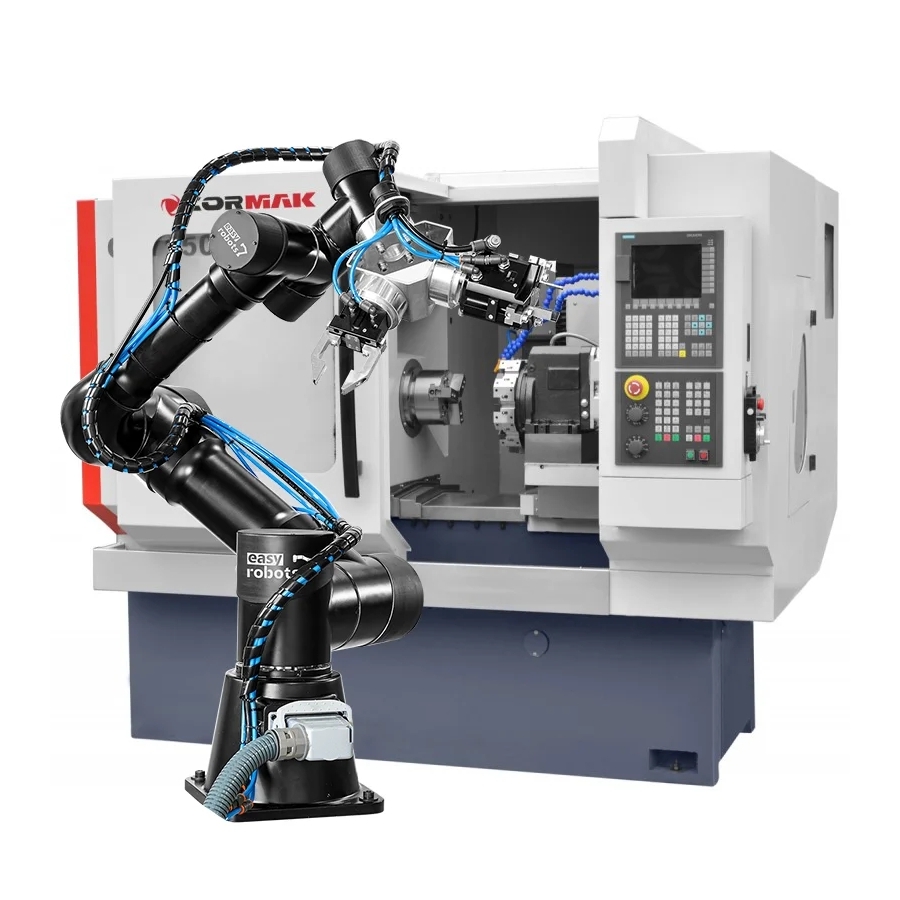

Parametri tehnici ai robotului
| Sarcina utilă | 5 kg |
| Greutate | 27 kg |
| Repetabilitate | ± 0.1 mm |
| Poziție de montaj | podea, perete, tavan |
| Alimentare | 230V 50Hz 6A |
| Consum de energie | consum mediu 500W, consum maxim 1000W |
| Raza maximă de acțiune | 921 mm |
| Dimensiuni dulap de comandă | 500x500x200 mm |
| Temperatura de lucru | 7-40°C |
| Umiditate | max 80% |
| Nivel de zgomot | <86db |
| IP | IP44 |
| Software | EScontrol |
| Panou de control | panou cu ecran tactil 10,1'' |
| Standarde de conformitate și siguranță | Directiva mașini 2006/42/CE Directiva privind compatibilitatea electromagnetică 2014/30/UE Directiva joasă tensiune 2014/35/UE |
| Encodere absolute | nu este necesară referențierea |
| Porturi I/O | digitale 8/8 (opțional analogice, de tensiune, de curent, pentru senzori de temperatură, rezistive și de temperatură, encodere incrementale și SSI, comunicație RS232/422/485, IO-Link Master |
Prezentare video
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 520 mm
- Alimentare electrică
- 230 V
- Greutate
- 2150 kg
- Putere motor
- 3,7 kW
- Material prelucrat
- Materiale nemetalice
Metale feroase
Metale neferoase - Funcții
- Alezare
Canelare
Fațetare
Filetare
Strunjire cilindrică
Strunjire conică
Strunjire sferică - Software de control
- EScontrol
- Tip afișaj
- Tactil
- Cursă axa Z
- 310 mm
- Diametru de strunjire peste suport
- 320 mm
- Lungime maximă piesă montată
- 285 mm
- Putere pompă lichid de răcire
- 120 W
- Diagonală ecran
- 10,1″
- Diametru maxim găurire
- 13 mm
- Turație arbore strung
- 100–4000 rot./min
- Cursă axa Y
- 180 mm
- Capacitate maximă de filetare
- M8
- Temperatură de lucru
- 7–40 °C
- Umiditate de lucru
- max. 80%
- Rază de acțiune braț
- 921 mm
- Grad de protecție
- IP44
- Orientare rezervor
- Perete
Podea

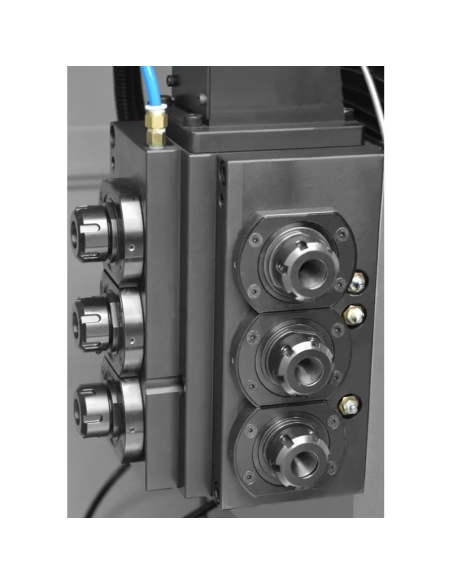

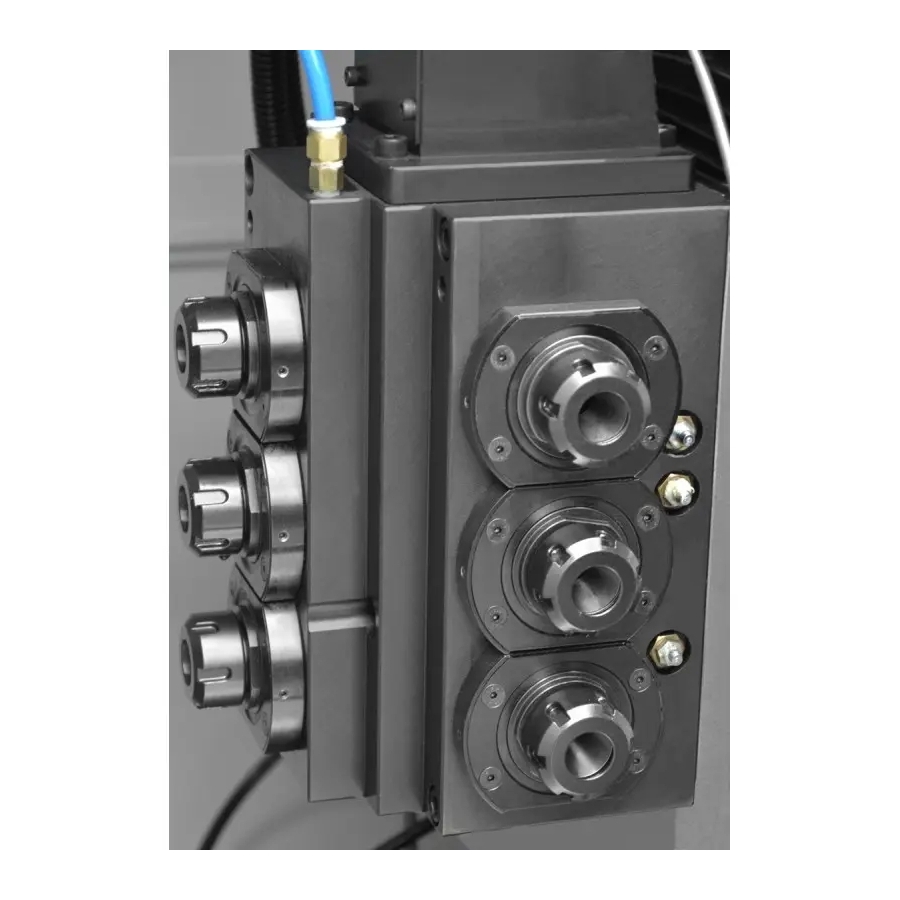

Tavan - Sculă antrenată
- Da
- Sarcină utilă robot
- 5 kg
- Greutate robot
- 27 kg
- Repetabilitate robot
- ±0,1 mm
- Standarde de conformitate și siguranță
- 2006/42/CE
2014/30/UE
2014/35/UE - Tip encodere
- Absolute, fără revenire la zero
- Porturi I/O digitale
- 8 intrări / 8 ieșiri
- Extensii I/O
- Analogice de tensiune și curent
Encodere incrementale și SSI
Intrări rezistive și termice
IO-Link Master (opțional)
RS232/422/485
Senzori de temperatură - Domeniu pas filet
- 0,2–5 mm

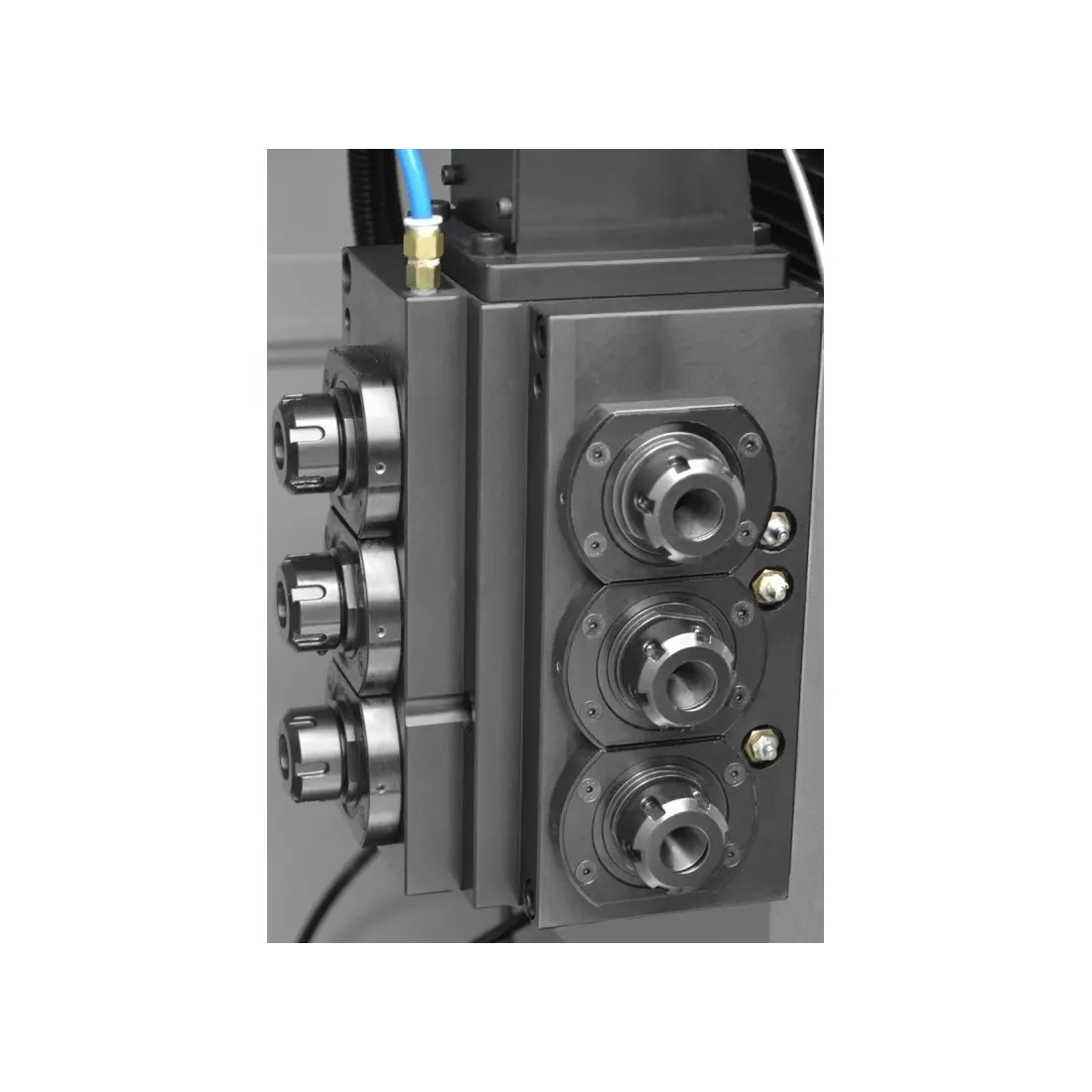

- Turație cap scule motorizate
- 3000 rot./min
- Înălțime
- 1820 mm
200 mm - Lățime
- 1800 mm
500 mm - Lungime
- 2140 mm
500 mm - Cursă axa X
- 345 mm
- Diametru trecere arbore principal
- 42 mm
- Con arbore principal
- MK6
- Avans rapid axa X
- 15 m/min
- Avans rapid axa Z
- 20 m/min
- Avans rapid axa Y
- 6 m/min
- Consum mediu de energie
- 500 W
- Consum maxim de energie
- 1000 W

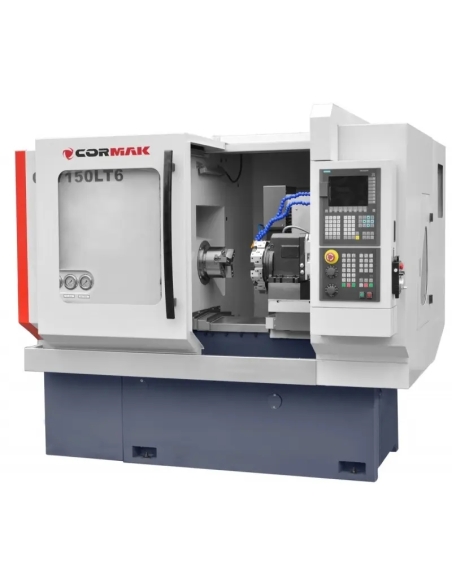

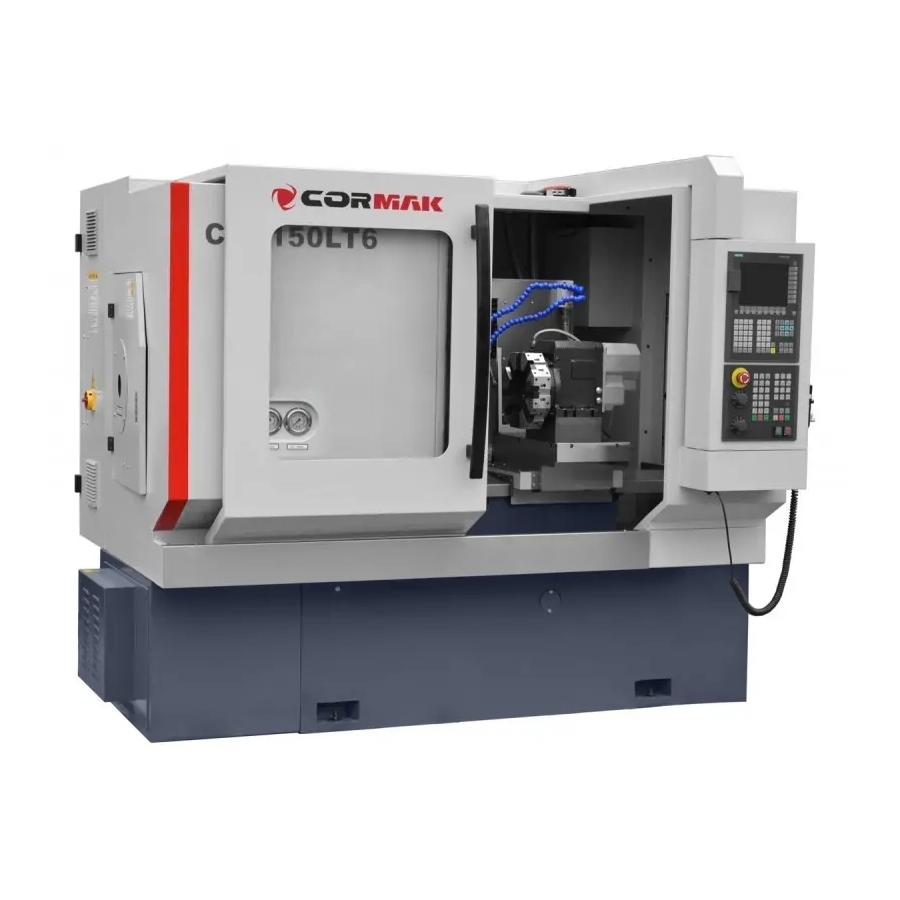

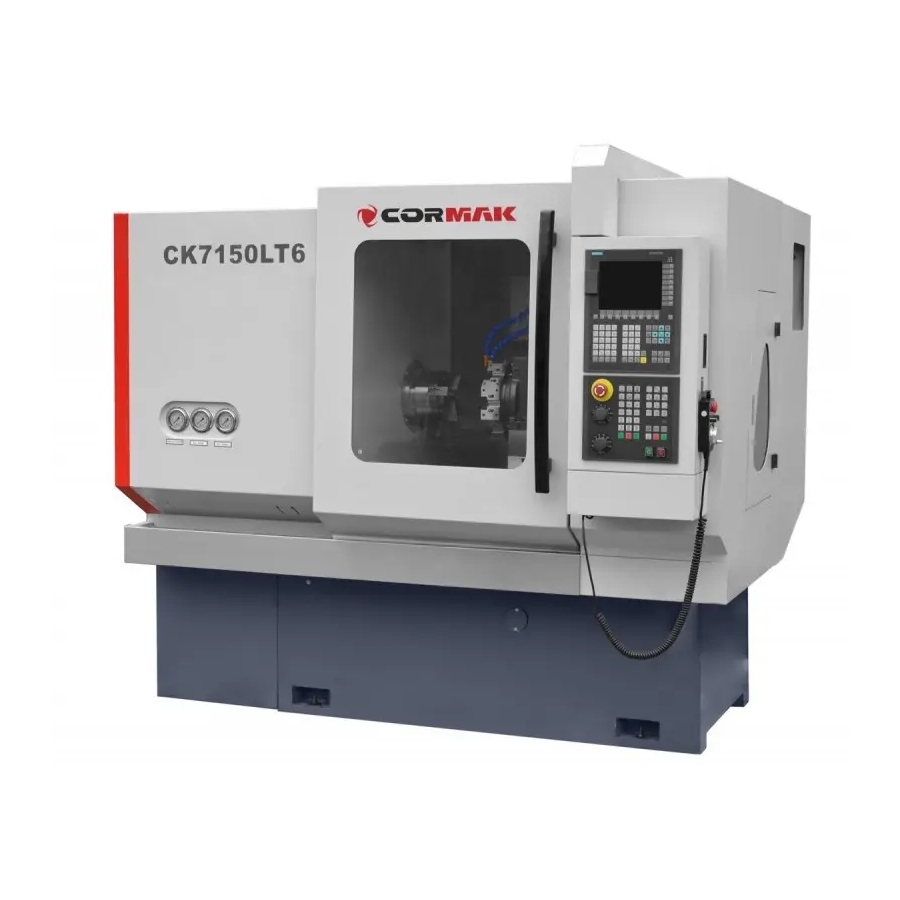

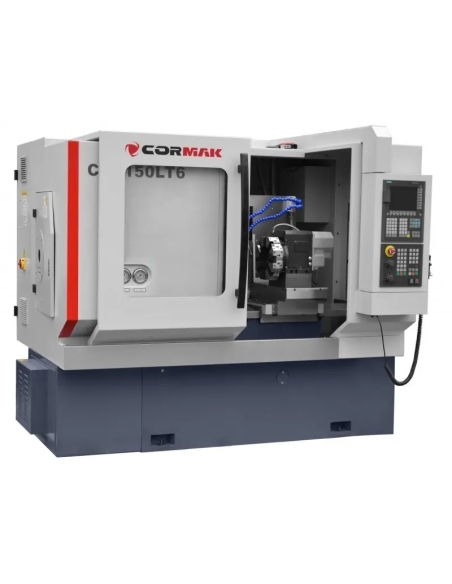

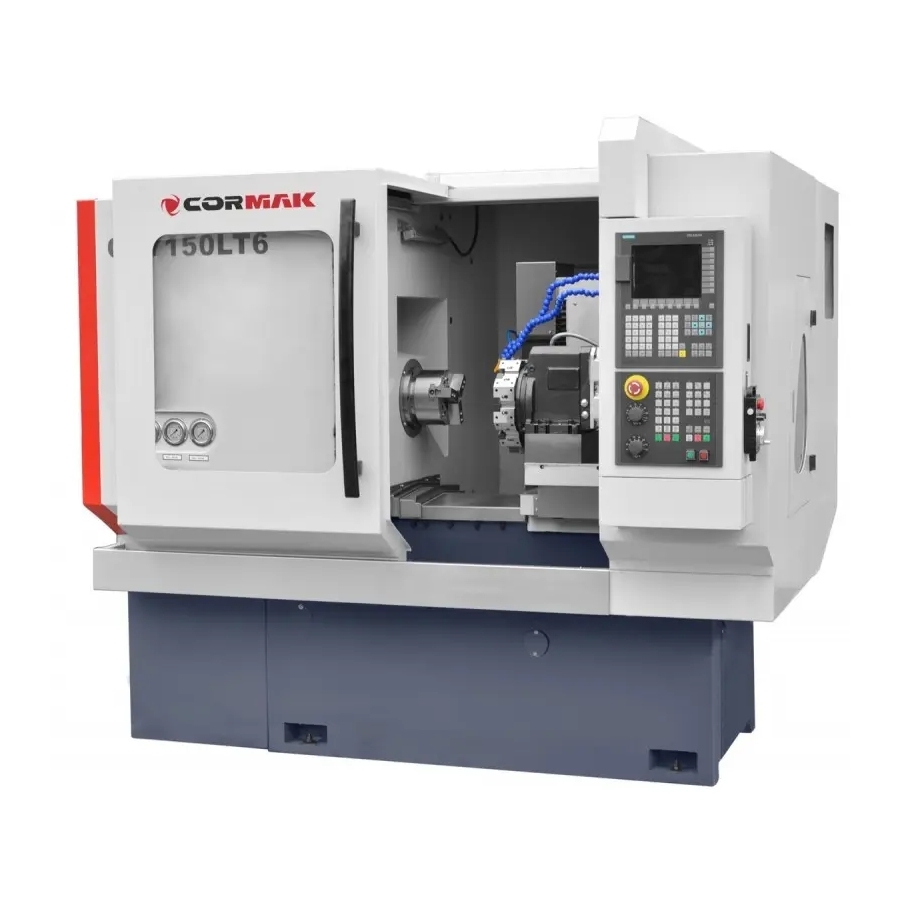

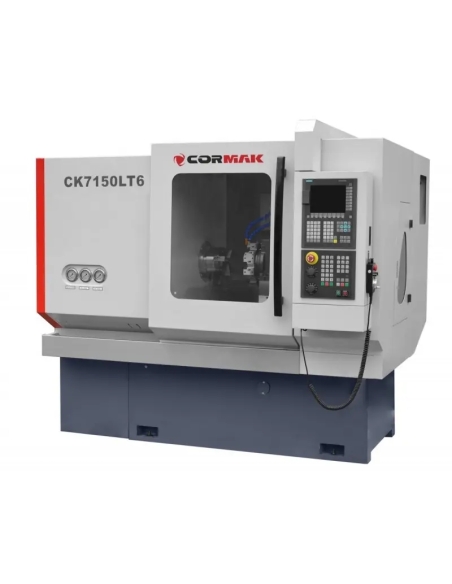

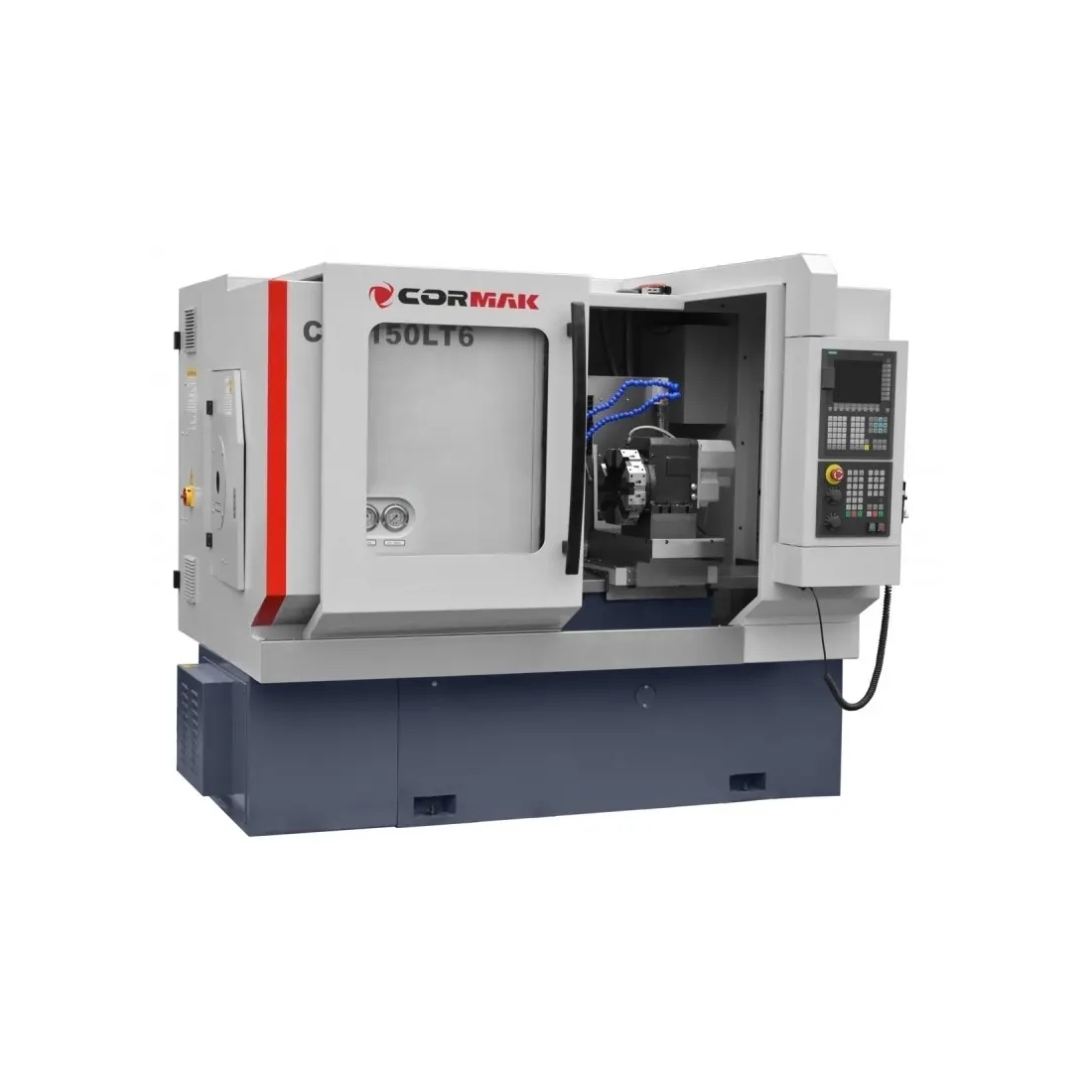

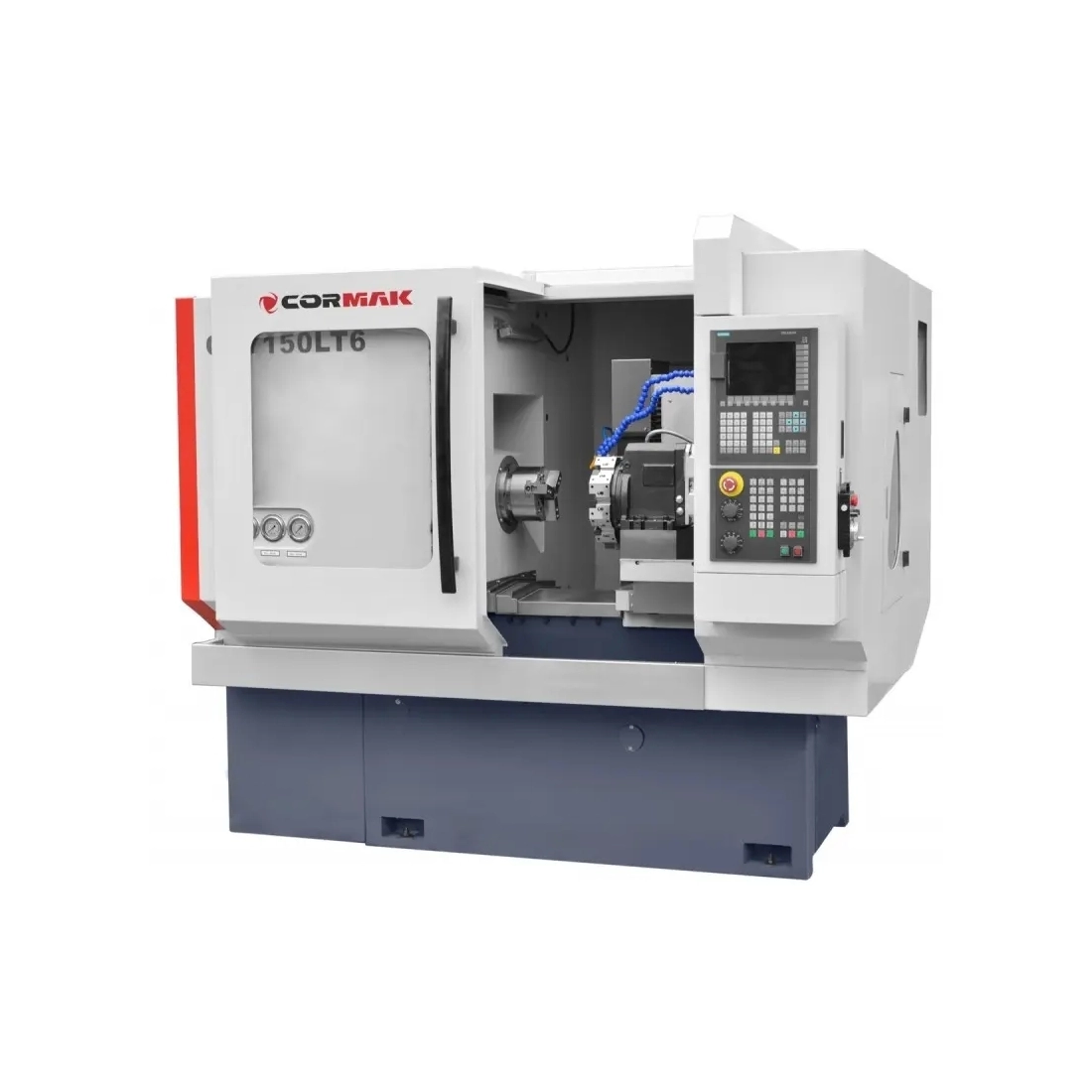

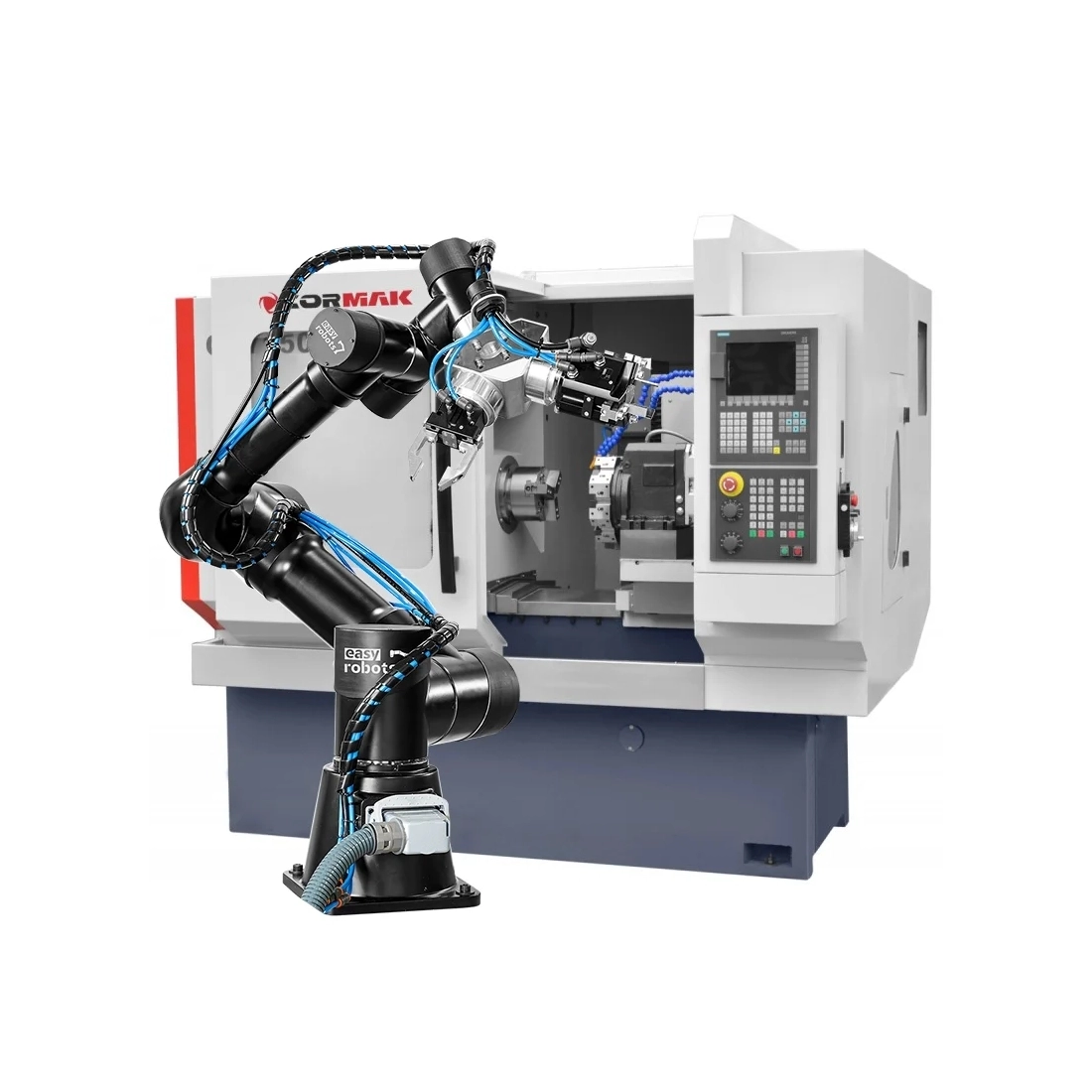

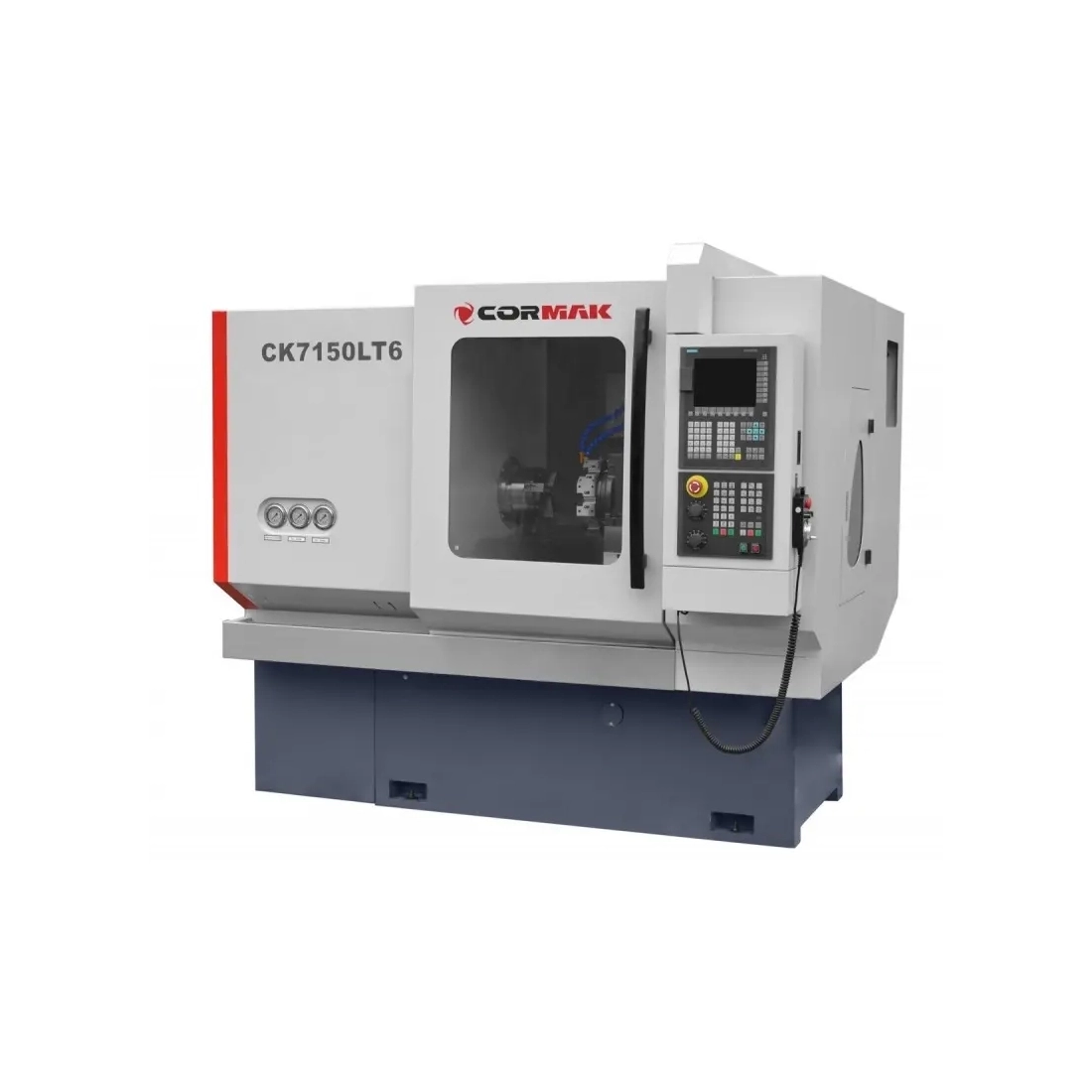

Strung CNC CORMAK CK7150LT6 cu scule motorizate și robot
Strungul CNC CORMAK CK7150LT6, cu scule motorizate și robot, are o construcție compactă, design atractiv, utilizare și întreținere ușoare și este potrivit pentru prelucrarea pieselor din metale feroase, metale neferoase și materiale nemetalice.
Realizează strunjire cilindrică și conică, fațetare, alezare, canelare, filetare și strunjirea suprafețelor sferice, fiind utilizat în industria instrumentelor mecanice, vehiculelor, echipamentelor de ardere, industria ușoară și fabricarea componentelor electrice, pentru producție de serie și piese unicat.
