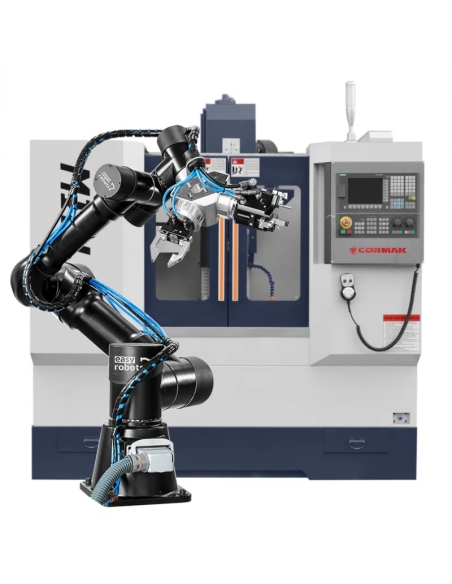

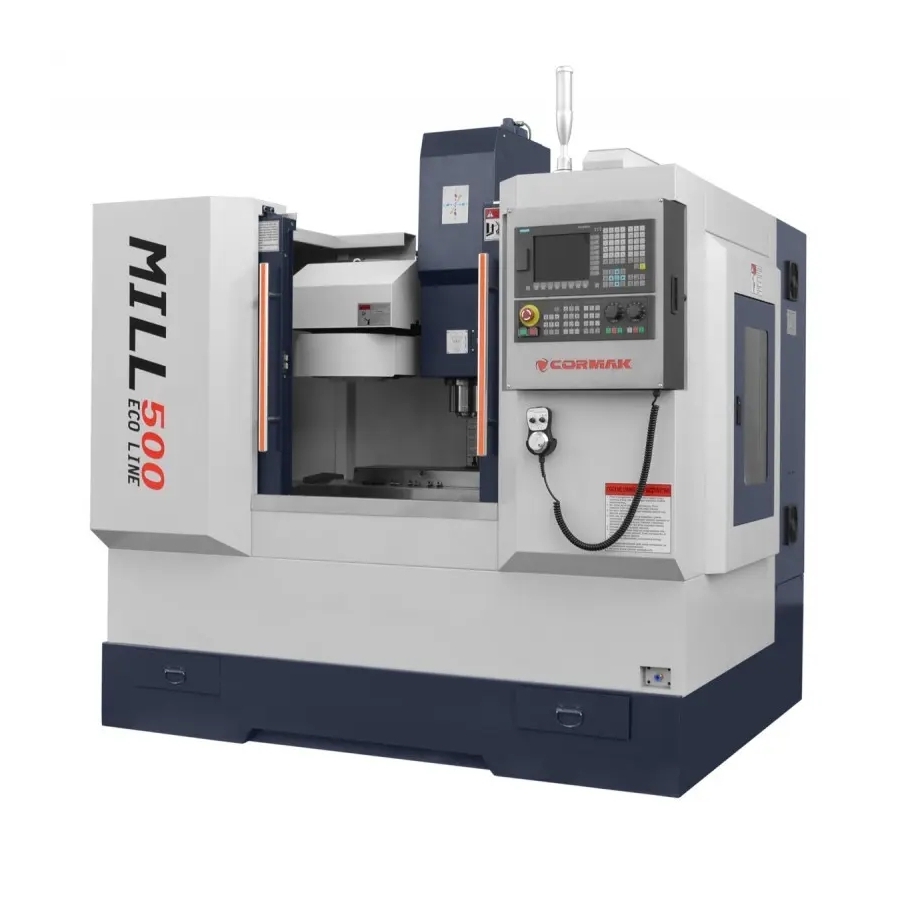

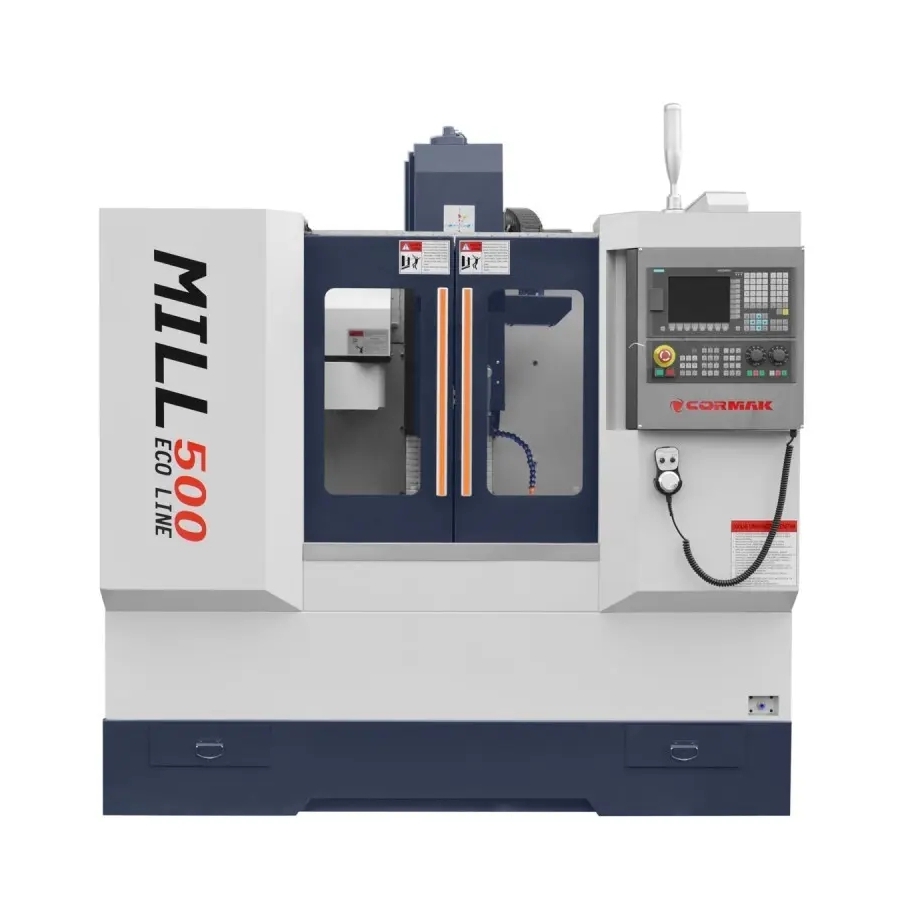

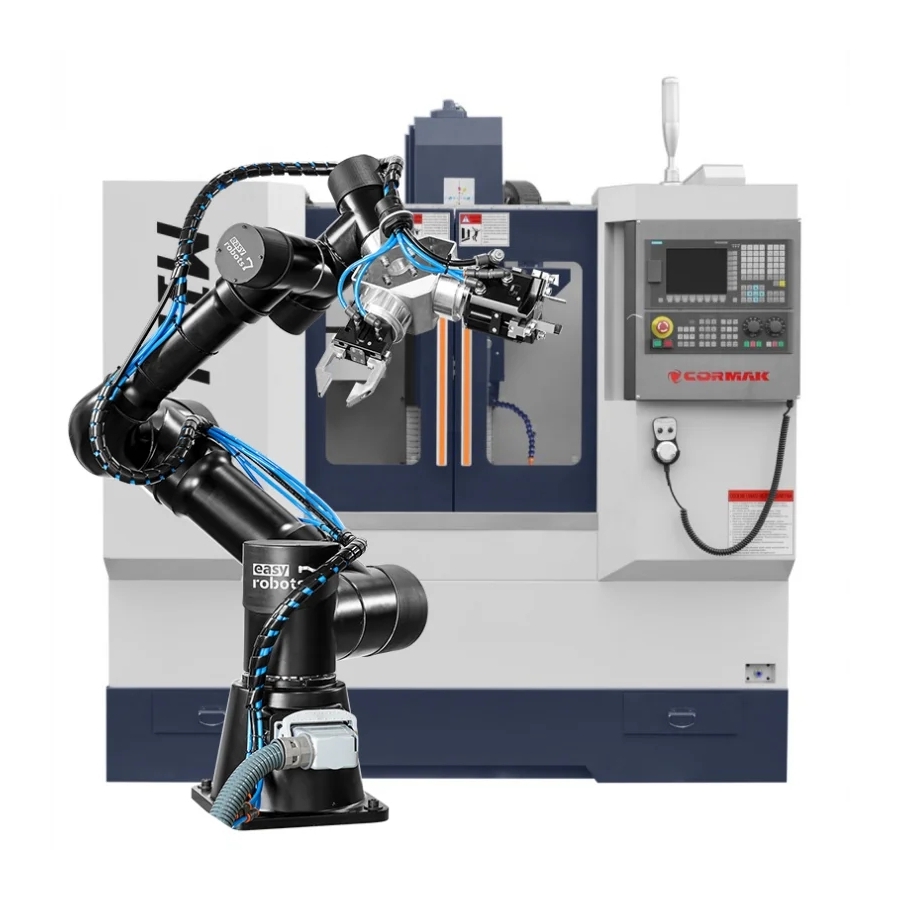

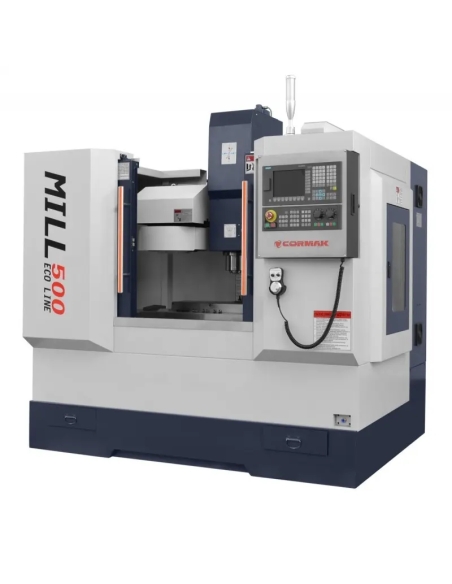

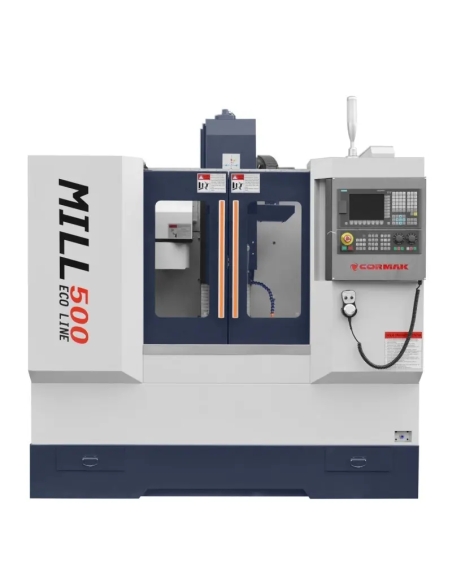

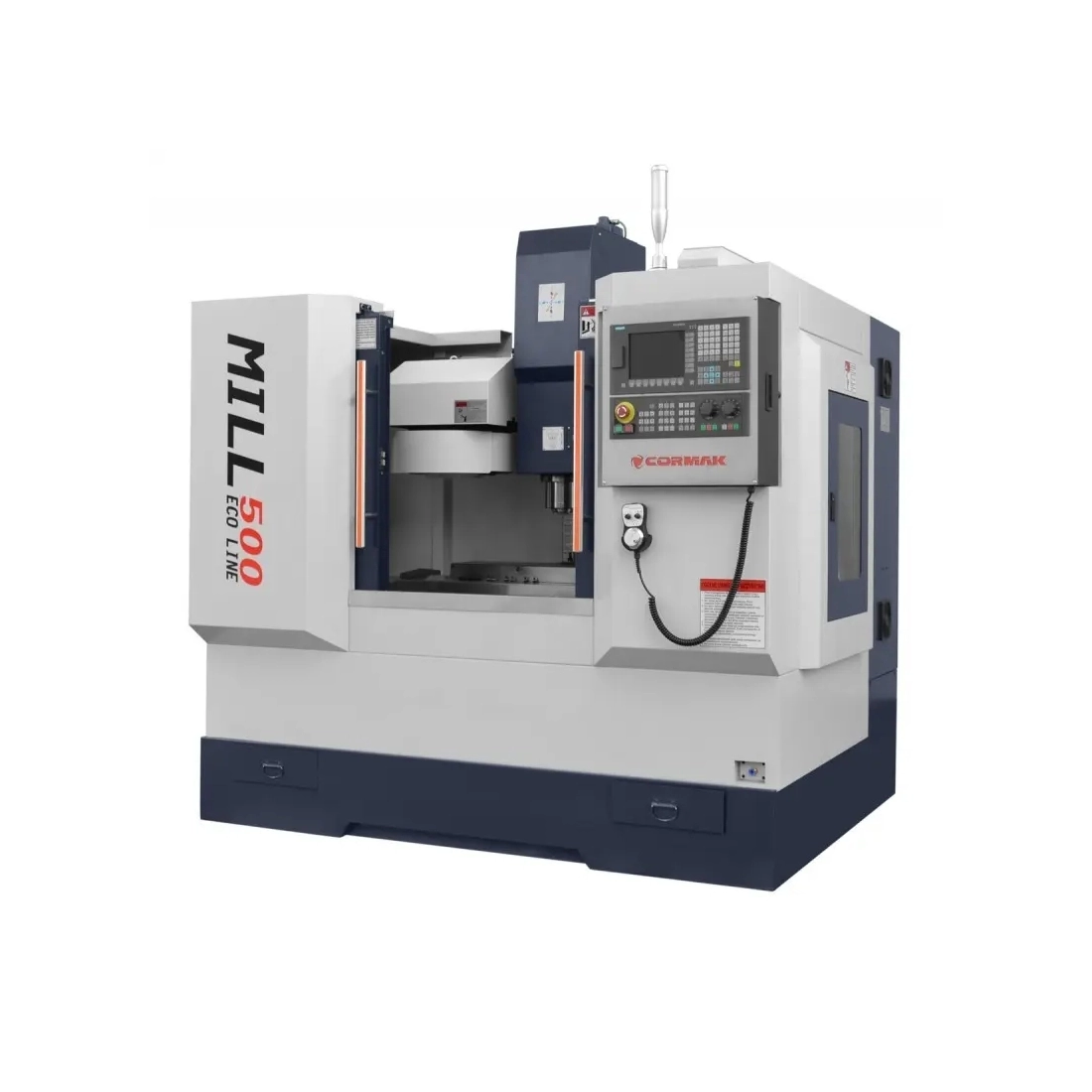

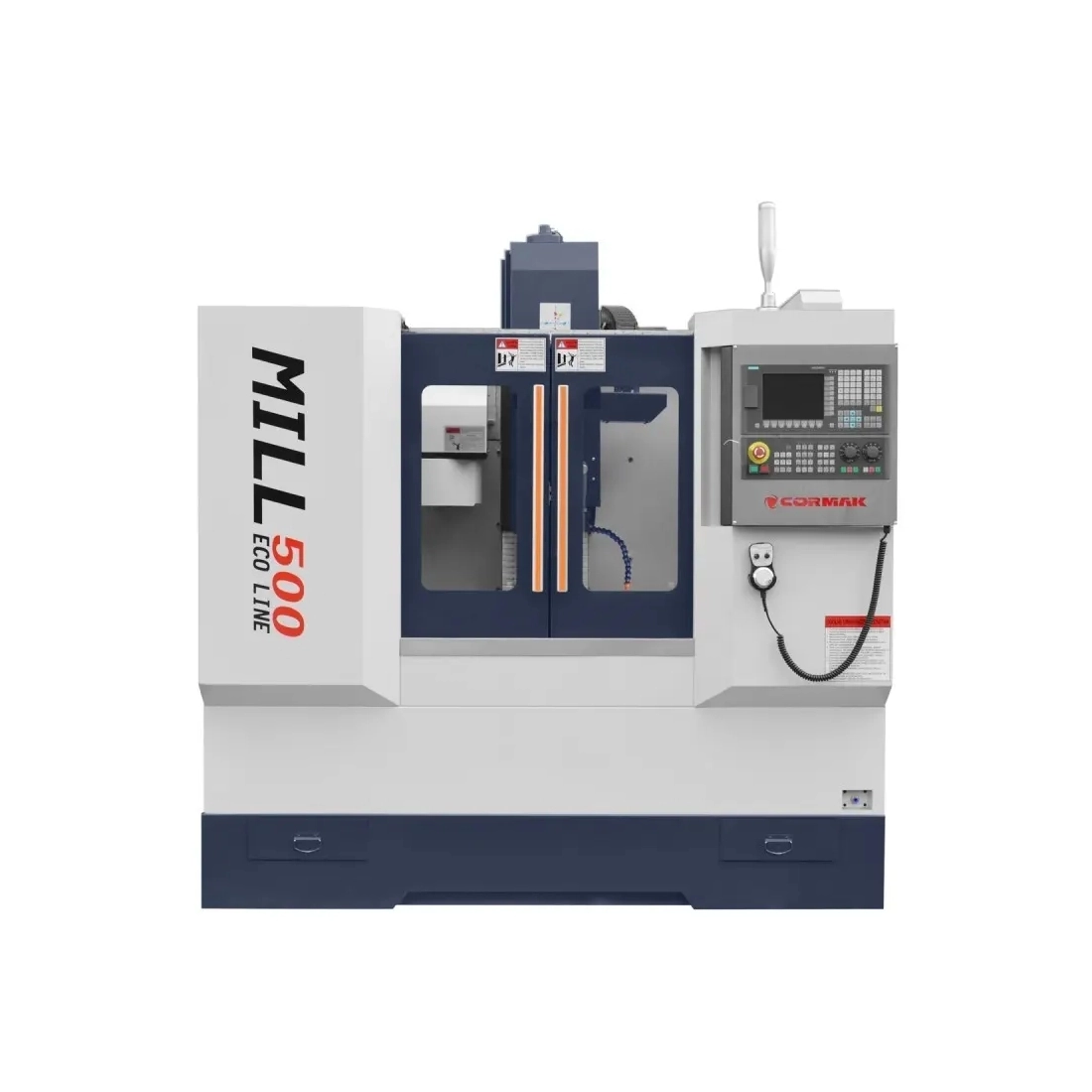

Centru de prelucrare CNC cu robot CORMAK MILL 500 Ecoline

Parametri tehnici ai centrului de prelucrare

Dimensiuni masă800x260 mm
Con arbore principal (capătul arborelui principal)BT30 (opțional BT40)
Cursa axei X450 mm
Cursa axei Y320 mm
Cursa axei Z420 mm
Distanța dintre vârful arborelui și suprafața mesei90-470 mm
Deplasări rapide10/10/8 m/min
Cuplu servomotoare axe X/Y/Z6/6/7,7 Nm
Precizie de poziționare±0,02 mm
Repetabilitatea poziționării±0,01 mm
Viteză max. arbore principal8000 rot/min
Putere motor3,7 kW

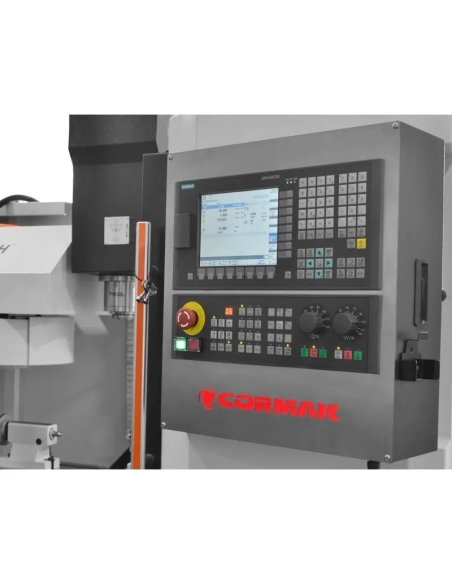

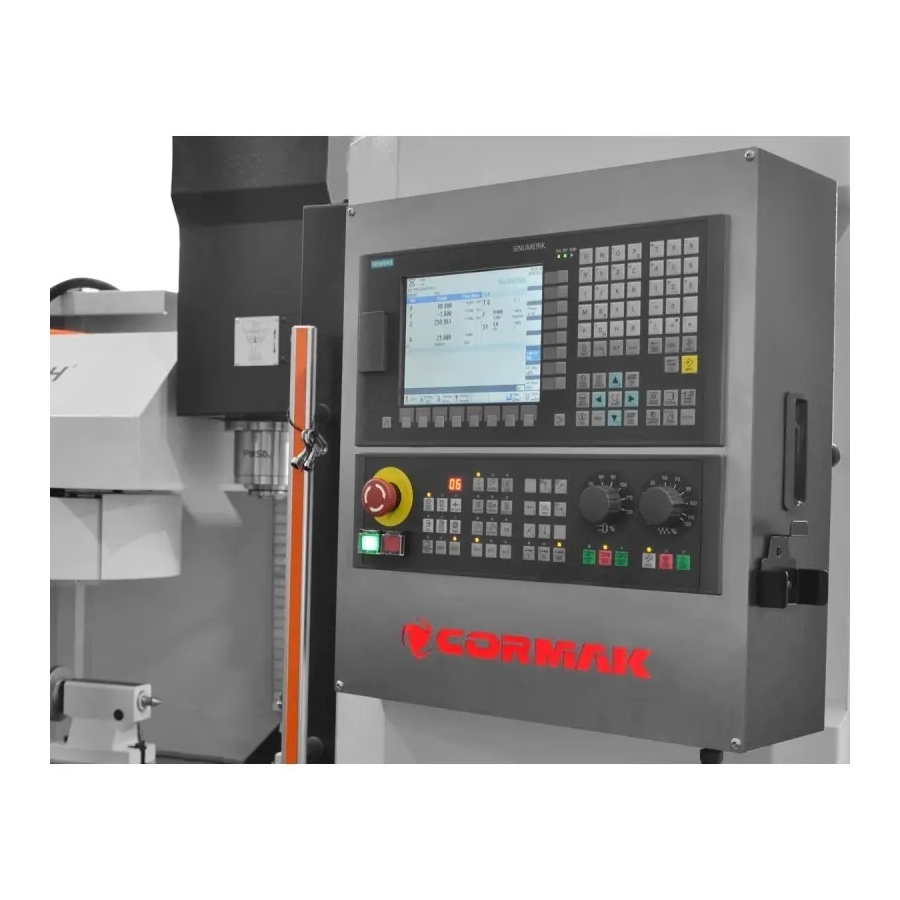

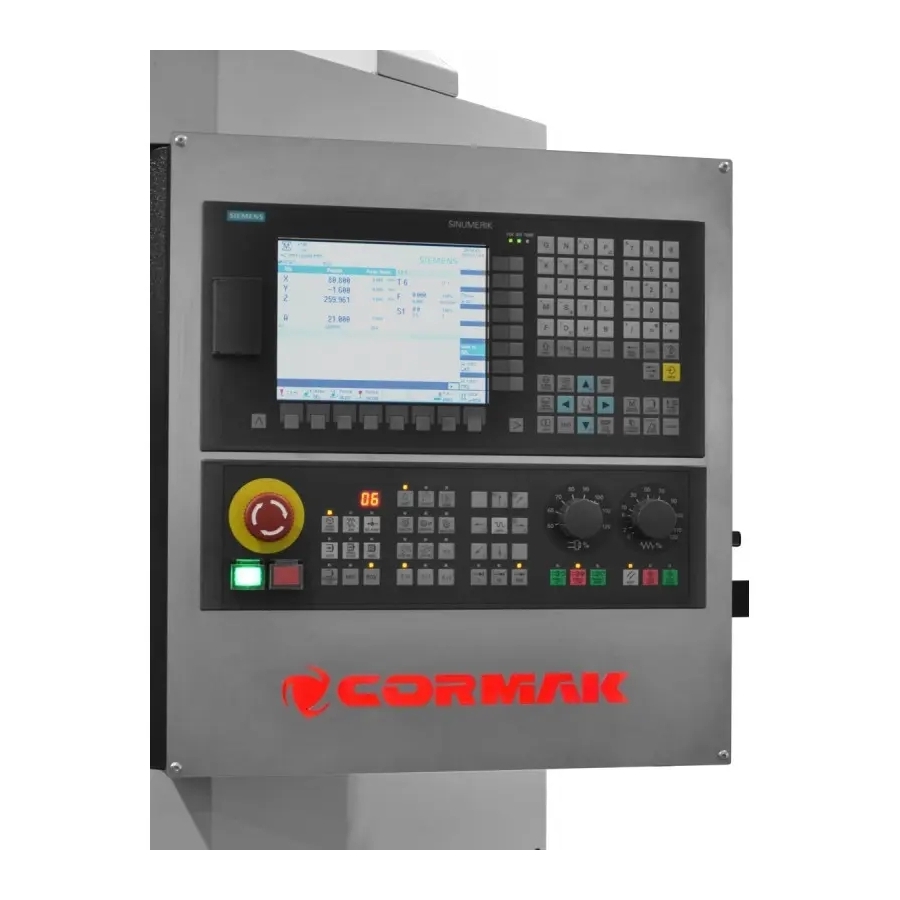

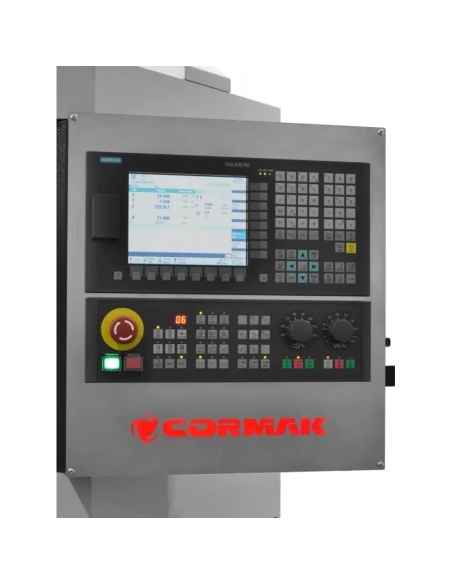

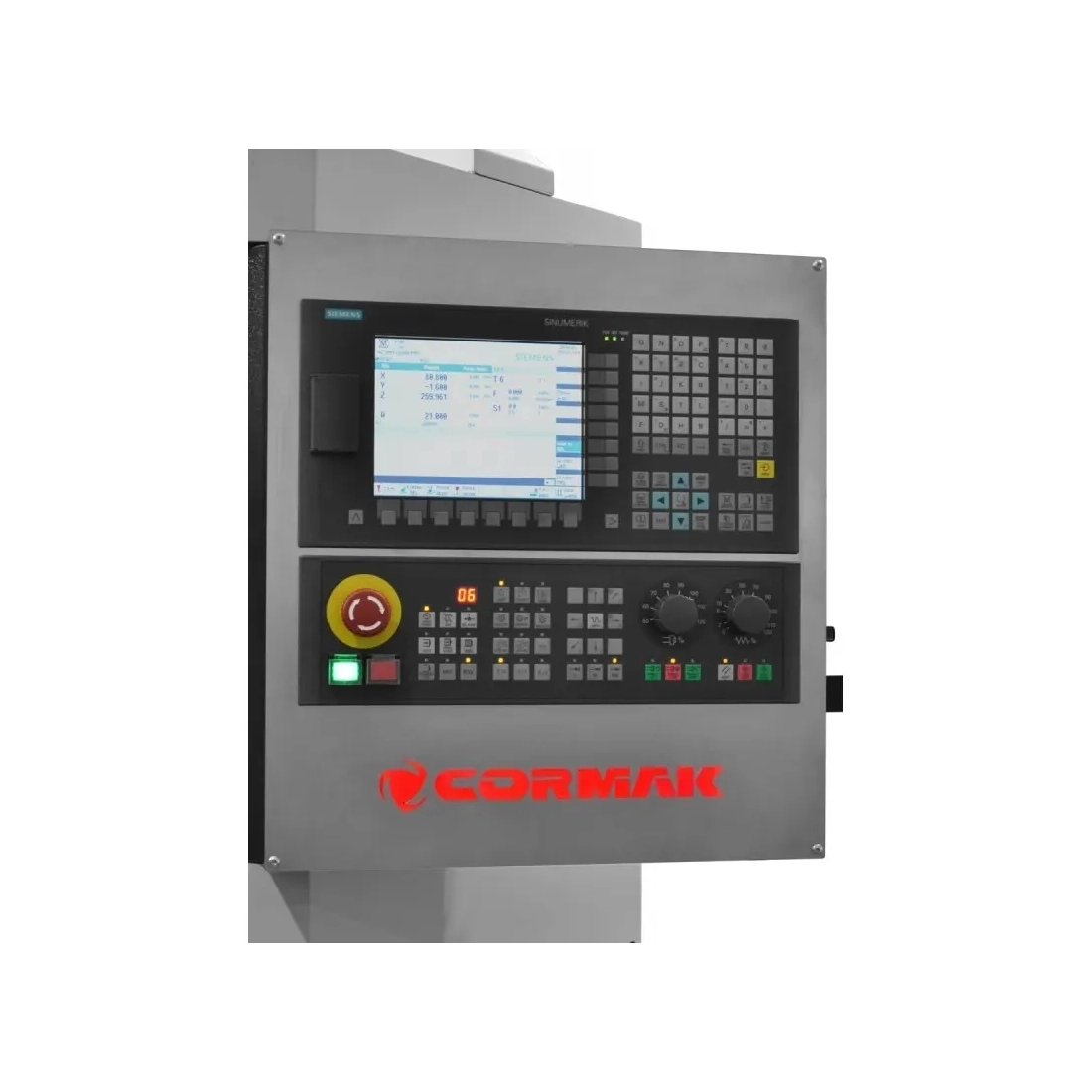

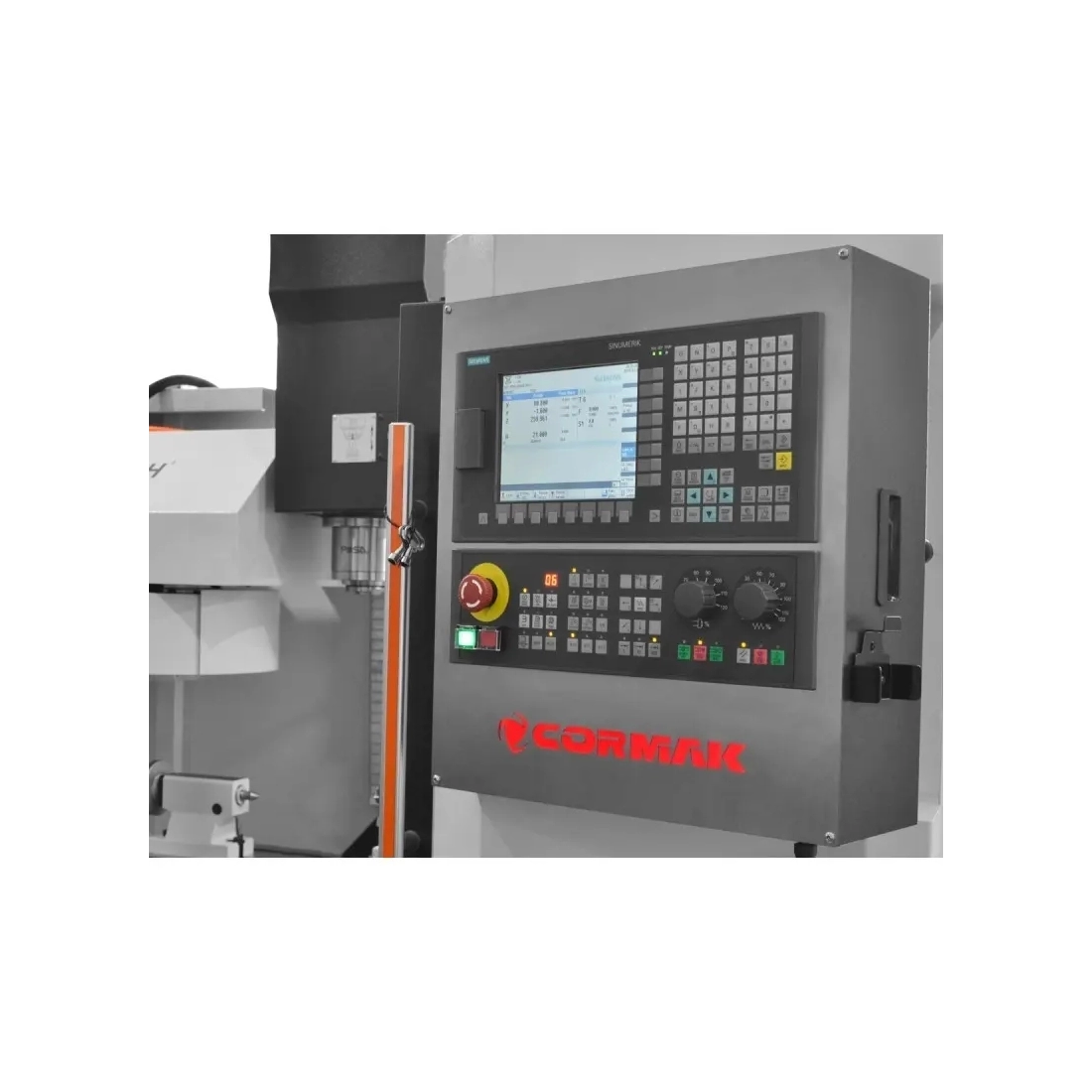

Comandă/controlSINUMERIK 808D
Greutate2100 kg
Dimensiuni2100x1800x2200 mm

Echipare disponibilă

  • SIEMENS 808D
  • Axa a 4-a
  • Mandrină de strung
  • Păpușă mobilă
  • Servodrive-uri SIEMENS
  • Arbore principal 8000 rot/min
  • Magazie de 10 scule
  • Lămpi de alarmă în 3 culori
  • Iluminare
  • Carcasă etanșă a mașinii
  • Sistem automat de ungere
  • Sistem pneumatic

Echipare opțională

  • Sistem Siemens 828 / FANUC
  • Turație arbore principal 10000 / 12000 rot/min
  • Răcire prin arbore
  • Transportor tip bandă pentru evacuarea așchiilor + recipient

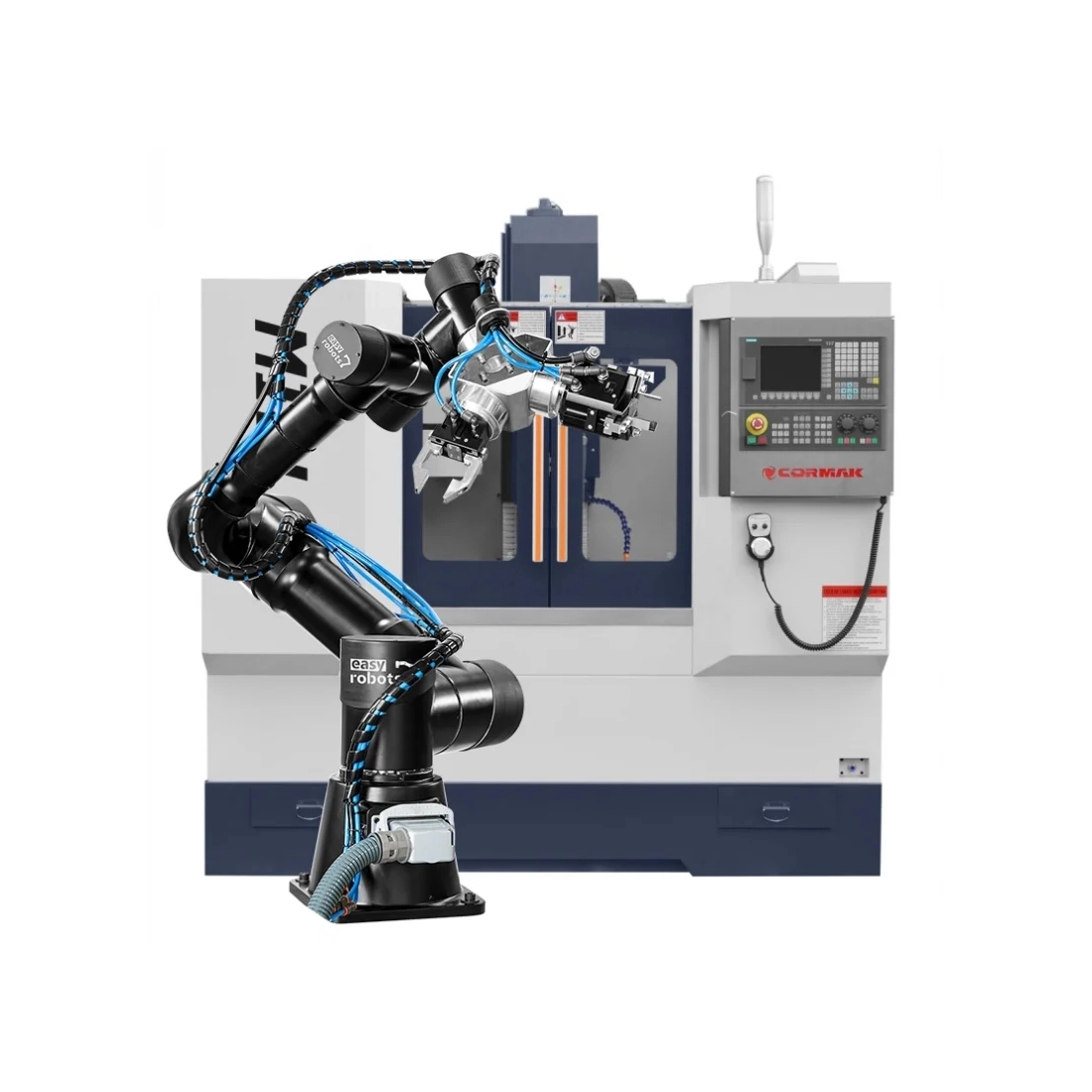

Parametri tehnici ai robotului

Sarcină utilă5 kg
Greutate27 kg
Repetabilitate± 0.1 mm
Poziție de montajPodea, perete, tavan
Alimentare230V 50Hz 6A
Consum de energieConsum mediu 500W, consum maxim 1000W
Rază maximă de lucru921 mm
Dimensiuni dulap de comandă500x500x200 mm
Temperatură de lucru7-40°C
Umiditatemax 80%
Nivel de zgomot<86db
IPIP44
SoftwareEScontrol
Panou de controlPanou cu ecran tactil 10,1''
Standarde de conformitate și siguranță

Directiva privind mașinile 2006/42/CE

Directiva privind compatibilitatea electromagnetică 2014/30/UE

Directiva privind joasa tensiune 2014/35/UE

Encodere absoluteFără necesitatea revenirii la zero
Porturi I/ODigitale 8/8 (opțional analogice, de tensiune, de curent, pentru senzori de temperatură, rezistive și termice, encodere incrementale și SSI, comunicație RS232/422/485, IO-Link Master
Tip mașină
Centru de prelucrare CNC cu robot
Alimentare electrică
230 V
Greutate
2100 kg
Putere motor
3,7 kW
Turație ax freză
10000 rot./min (opțional)
12000 rot./min (opțional)
8000 rot./min (standard)
Interfață portsculă
BT30 (standard)
BT40 (opțional)
Tip acționare
Servoacționări Siemens
Precizie de repoziționare
±0,01 mm
Software de control
EScontrol
Tip afișaj
Tactil
Sistem de ungere
Automat
Cursă axa Z
420 mm
Controler
FANUC (opțional)
Siemens 828 (opțional)
Siemens SINUMERIK 808D (standard)
Dimensiuni masă de lucru
800 × 260 mm
Număr axe
4
Etanșare carcasă
Etanșă
Iluminare de lucru
Da
Diagonală ecran
10,1″
Sistem de evacuare a așchiilor
Transportor cu bandă și recipient (opțional)
Distanță arbore masă
90–470 mm
Cursă axa Y
320 mm
Temperatură de lucru
7–40 °C
Umiditate de lucru
max. 80%
Rază de acțiune braț
921 mm
Grad de protecție
IP44
Orientare rezervor
Perete
Podea
Tavan
Precizie de poziționare
±0,02 mm
Lampă de alarmă
Tricoloră
Sistem pneumatic
Da
Răcire prin arbore
Opțională
Sarcină utilă robot
5 kg
Greutate robot
27 kg
Repetabilitate robot
±0,1 mm
Standarde de conformitate și siguranță
2006/42/CE
2014/30/UE
2014/35/UE
Tip encodere
Absolute, fără revenire la zero
Porturi I/O digitale
8 intrări / 8 ieșiri
Extensii I/O
Analogice de tensiune și curent
Encodere incrementale și SSI
Intrări rezistive și termice
IO-Link Master (opțional)
RS232/422/485
Senzori de temperatură
Înălțime
200 mm
2200 mm
Lățime
1800 mm
500 mm
Lungime
2100 mm
500 mm
Cursă axa X
450 mm
Număr scule (standard)
10 scule
Avans rapid axa X
10 m/min
Avans rapid axa Z
8 m/min
Avans rapid axa Y
10 m/min
Cuplu motor axa X
6 N·m
Cuplu motor axa Y
6 N·m
Cuplu motor axa Z
7,7 N·m
Consum mediu de energie
500 W
Consum maxim de energie
1000 W

Centru de prelucrare CNC cu robot CORMAK MILL 500 Ecoline

Evaluare:
(0)
CK.1256

Centrul de prelucrare CNC cu robot CORMAK MILL 500 Ecoline, echipat cu a 4-a axă inclusă, utilizează componente testate și un corp masiv pentru prelucrare eficientă și precisă și fiabilitate pe termen lung.

Camera etanșă asigură siguranța și curățenia, iar masa cu suprafață călită susține piesele fără a solicita elementele mecanice; sistemul de răcire performant menține condiții optime de așchiere.

Ai nevoie de ajutor?
Contacteaza-ne rapid pentru detalii despre produs.
💬 WhatsApp ✉ Trimite email Programeaza un telefon ☎ Suna acum

1 alt produs in aceeasi categorie:

Strung CNC robotizat CORMAK CK7150LT6 cu scule motorizate Strung CNC robotizat CORMAK CK7150LT6 cu scule motorizate 2
Compară
Centre de prelucrare robotizate

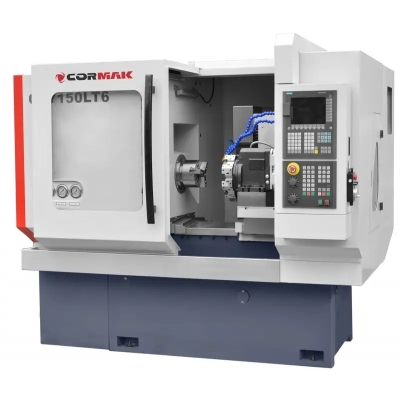

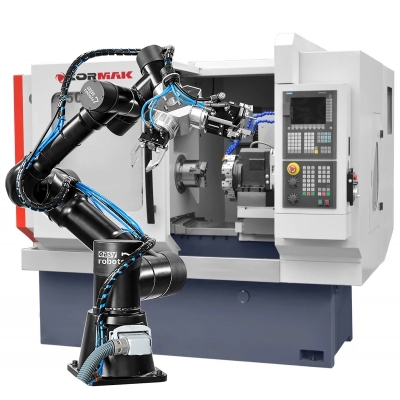

Strung CNC CORMAK CK7150LT6 cu scule motorizate și robot
