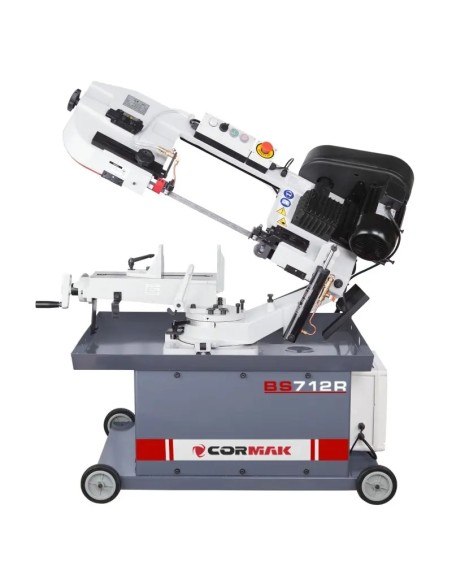

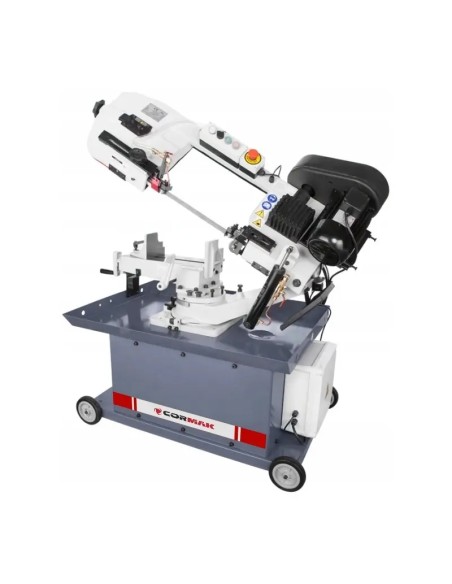

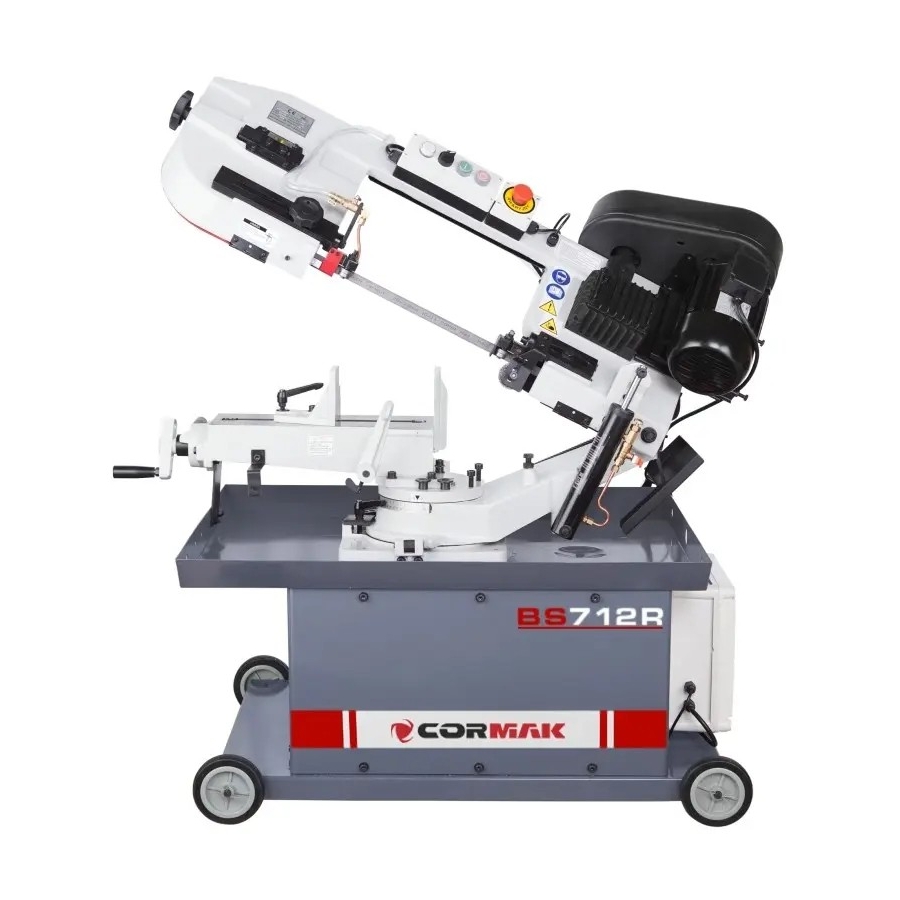

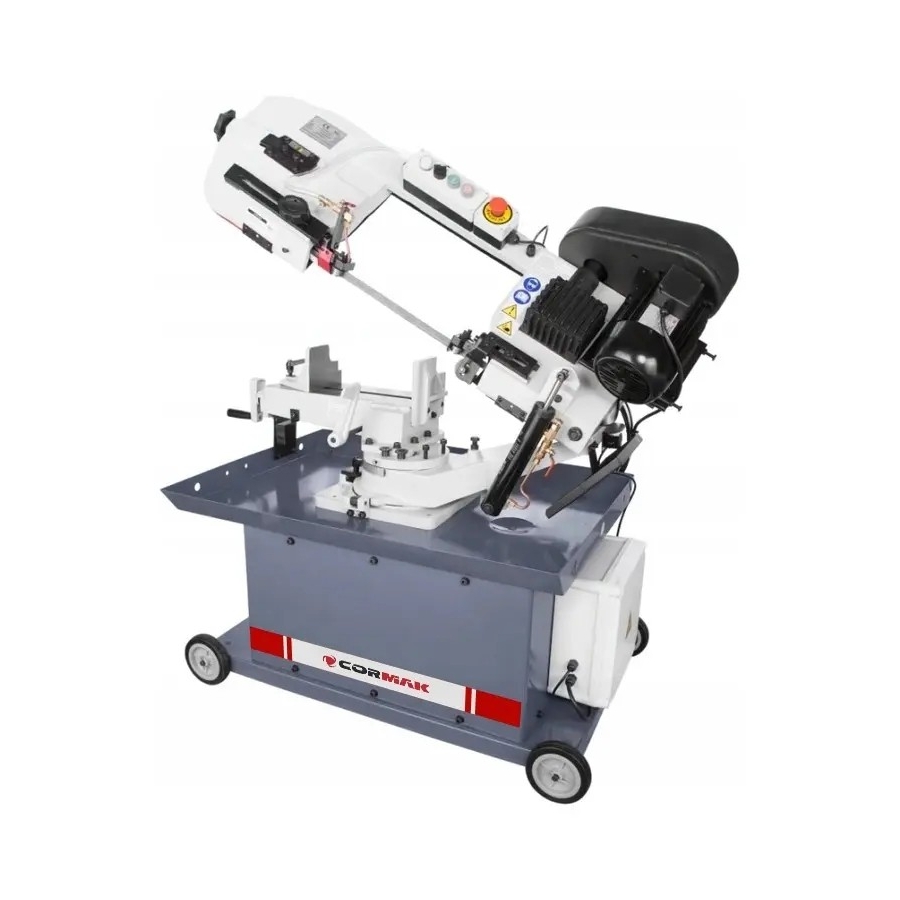

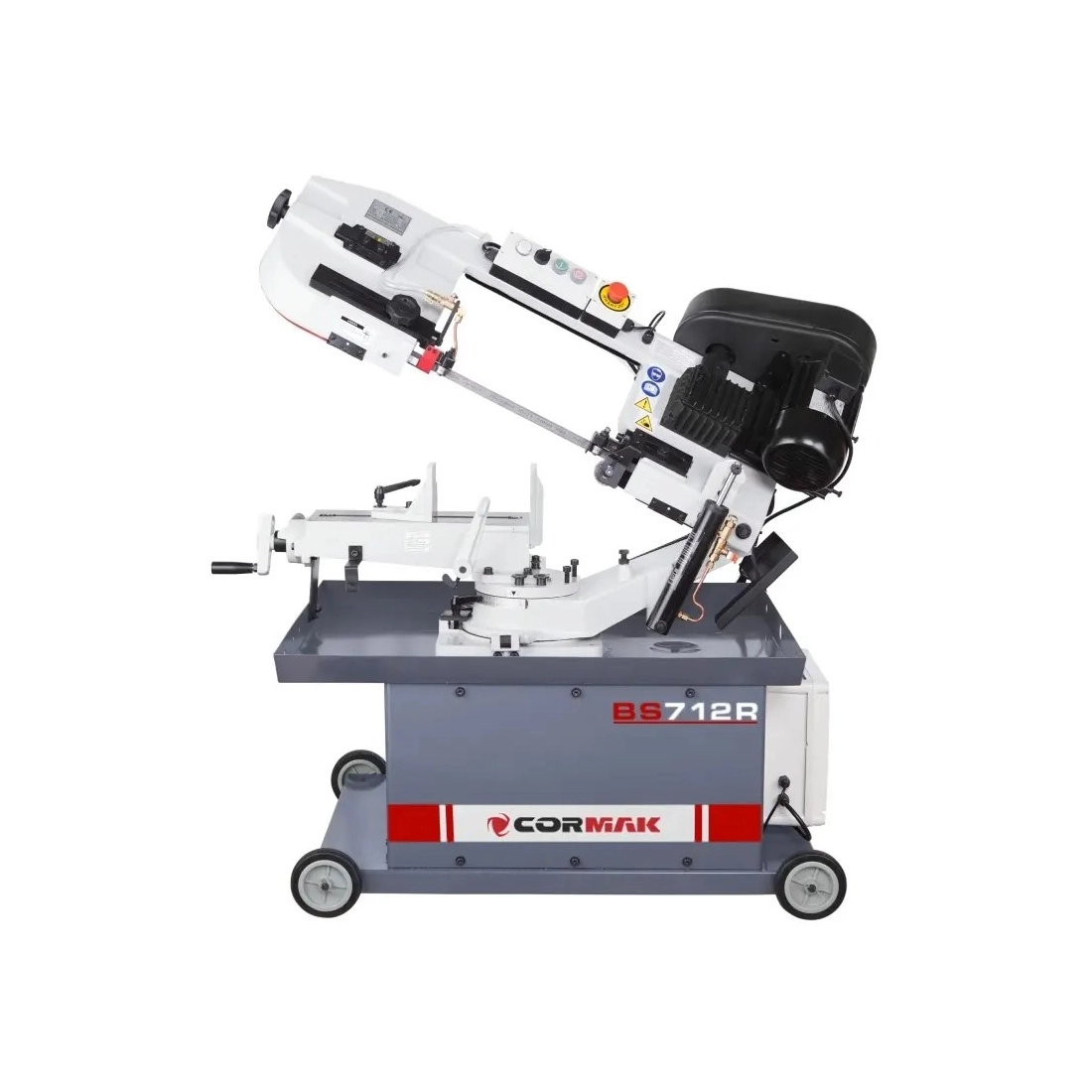

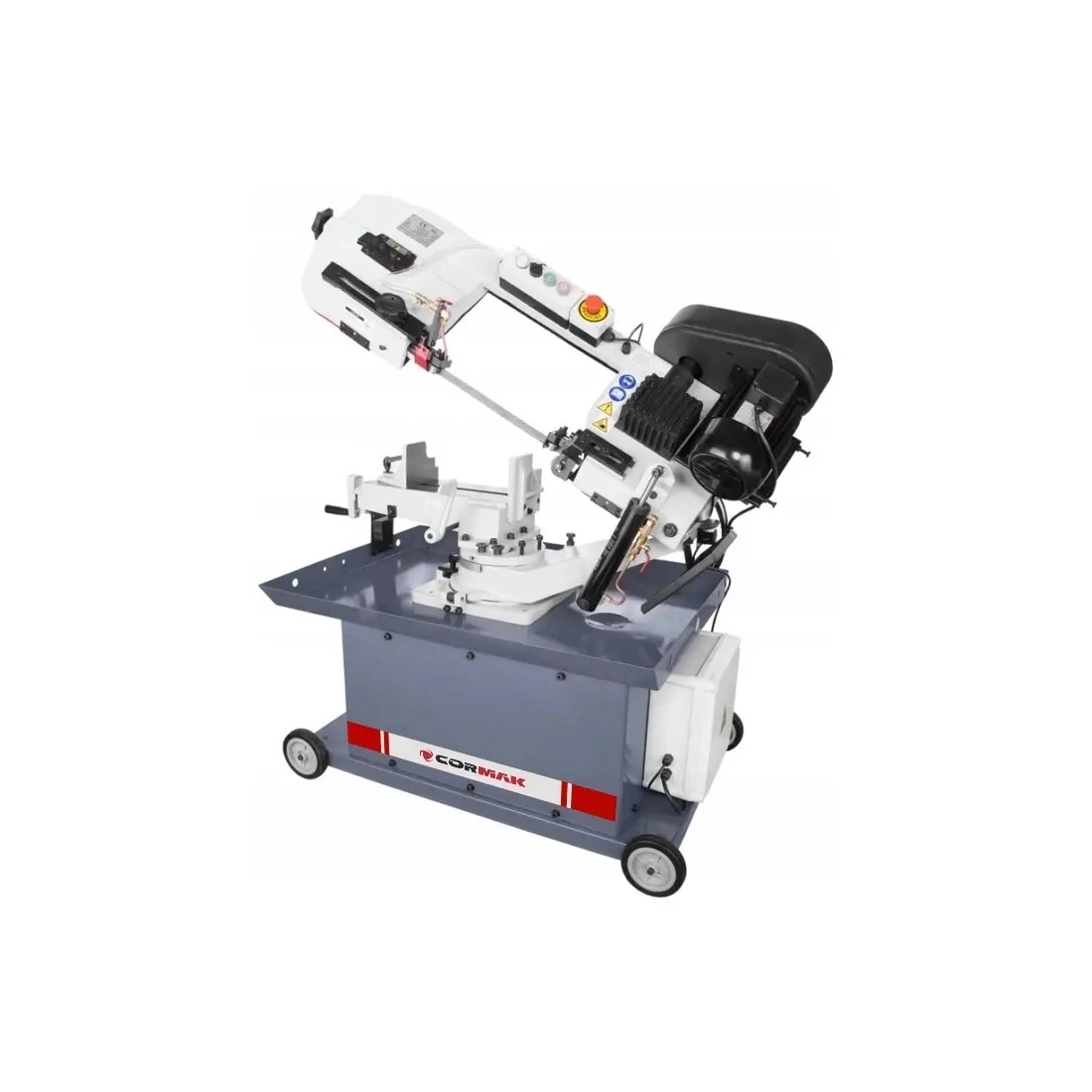

Fierăstrău cu bandă pentru metal CORMAK BS712R, 400 V, tăiere 45°–90°

Date tehnice

Capacitate de tăiere

Unghi
0°	180 mm	180×210 mm	180×180 mm
45°	130 mm	140×90 mm	130×130 mm

Caracteristicile produsului

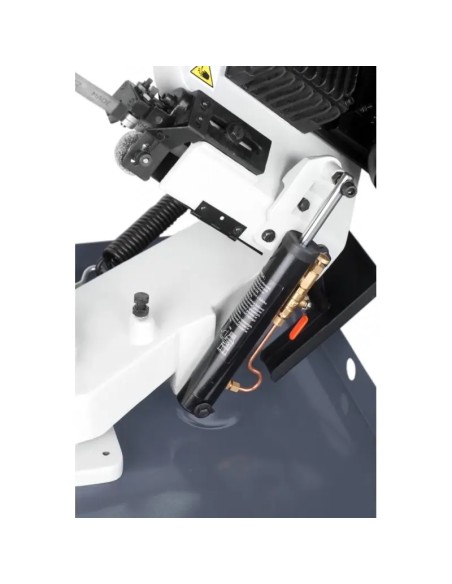

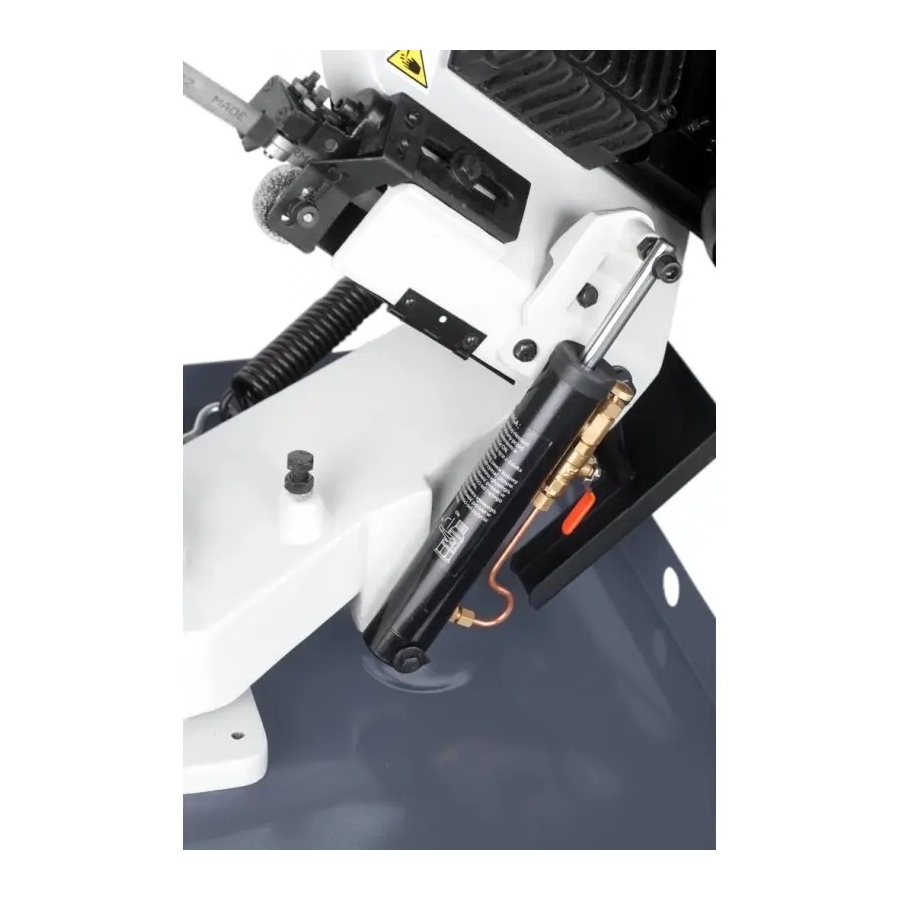

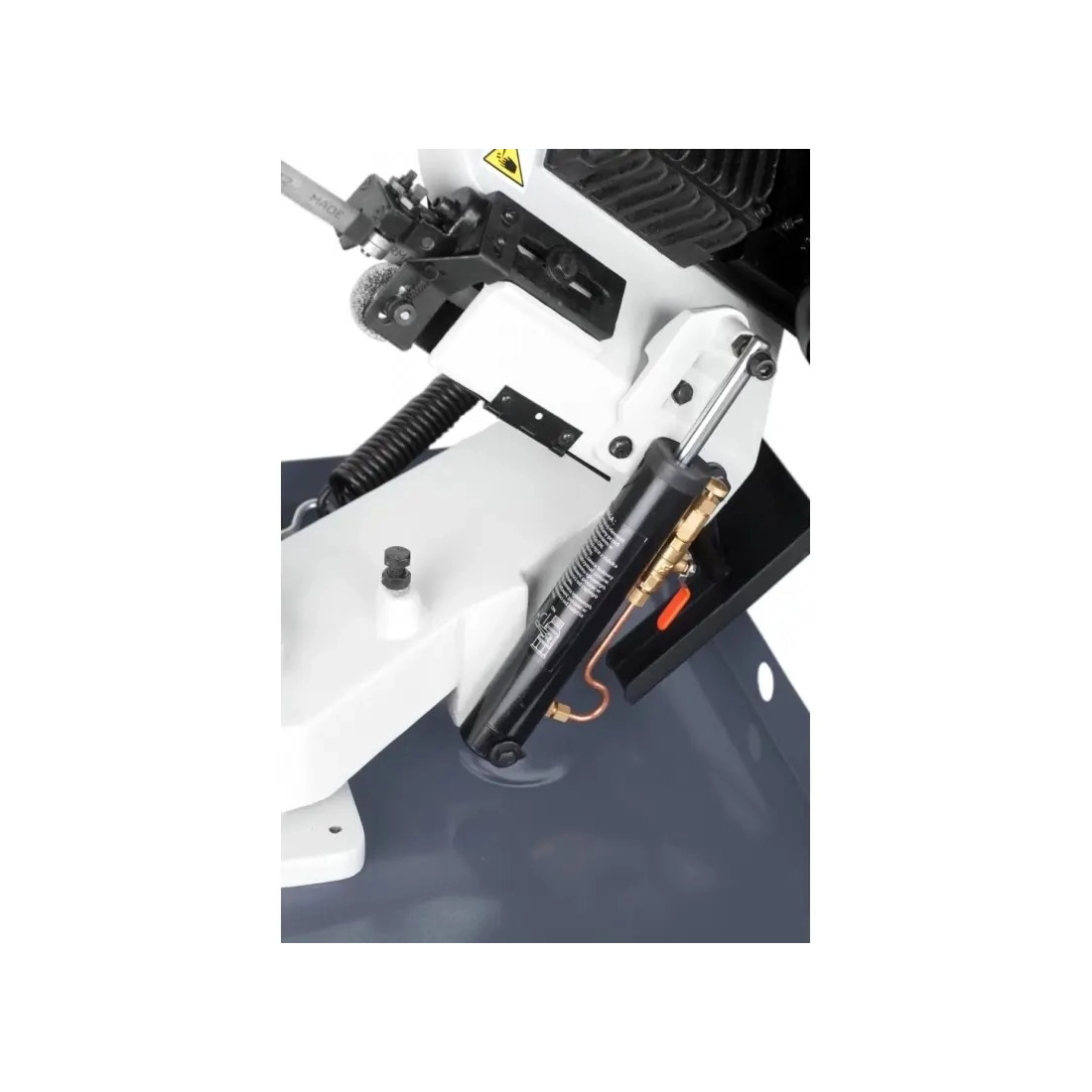

Această mașină universală permite tăierea în plan vertical și în planul perpendicular pe axa materialului tăiat sau la orice unghi în intervalul 45°-90°. Elementul tăiat poate fi alimentat manual sau prin orice dispozitiv de alimentare. Alimentarea în timpul tăierii este gravitațională, pe principiul fluxului de ulei într-un cilindru hidraulic cu două camere. Viteza liniară necesară a benzii este obținută prin schimbarea raportului pe fulia curelei între angrenajul melcat și motorul de antrenare. Viteza potrivită de coborâre a brațului este obținută datorită valvei care controlează fluxul de ulei între camerele cilindrului hidraulic.

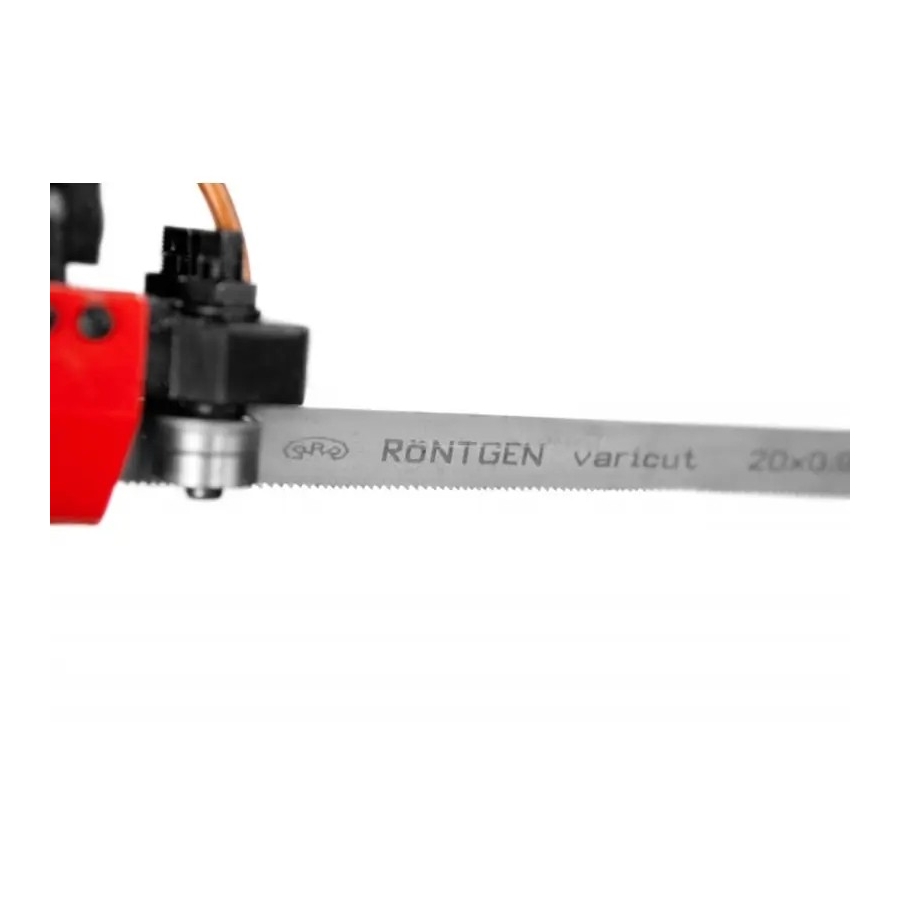

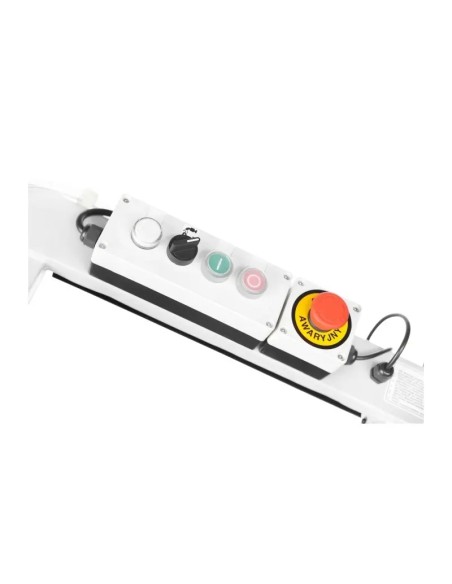

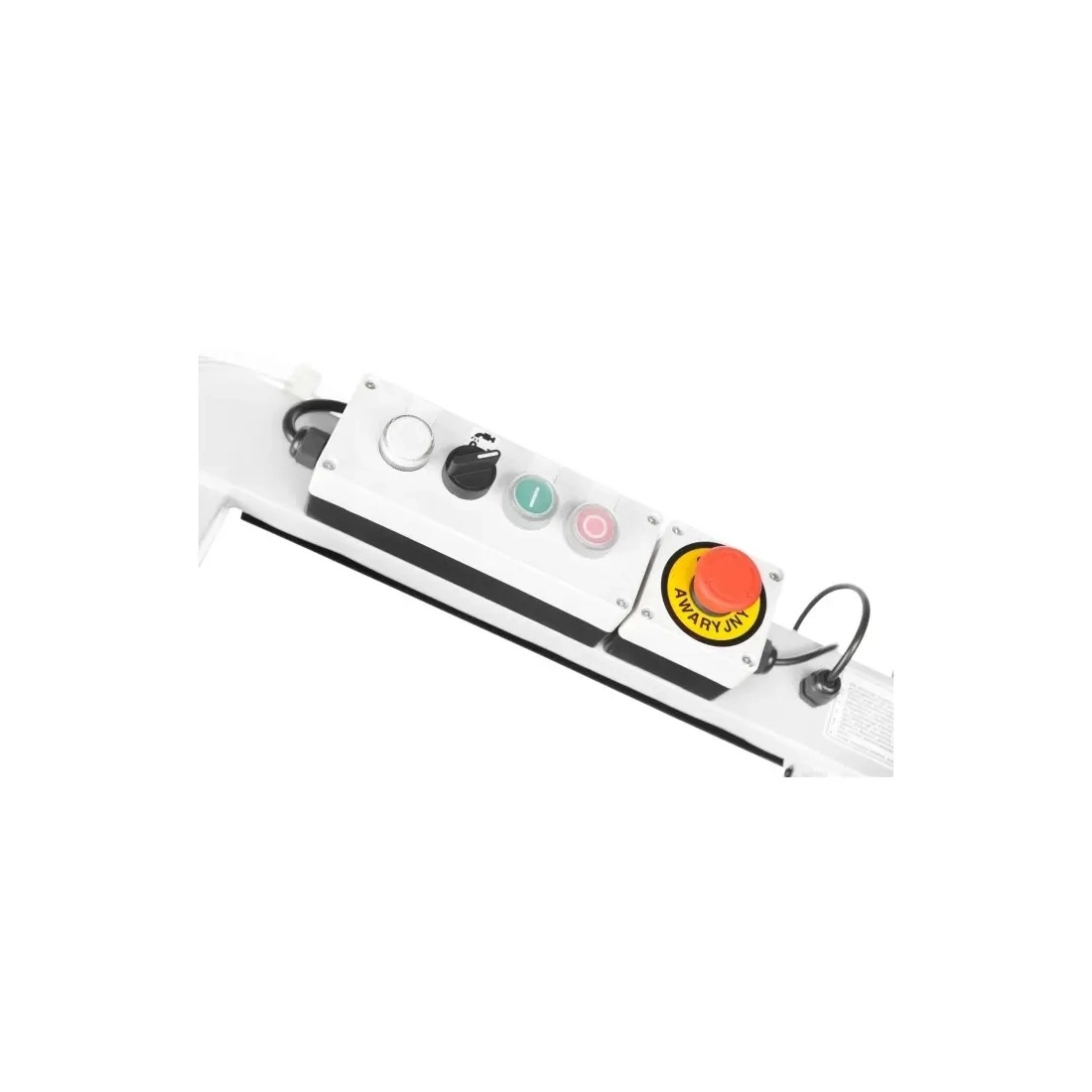

Brațul realizat din fontă sferoidală asigură rigiditate în timpul funcționării și absoarbe toate vibrațiile. Panoul de control este situat aproape de angrenajul melcat. Sistemul de transmisie al benzii de tăiere este compus din două roți din fontă. Prima roată este o roată de tensionare, ajustată cu un levier, iar a doua este o roată de antrenare. Cuplul de la angrenajul melcat este transmis direct la roata de tensionare, în timp ce angrenajul melcat este acționat de un motor electric. Unghiul corespunzător al benzii este asigurat printr-un set de rulmenți cu role.

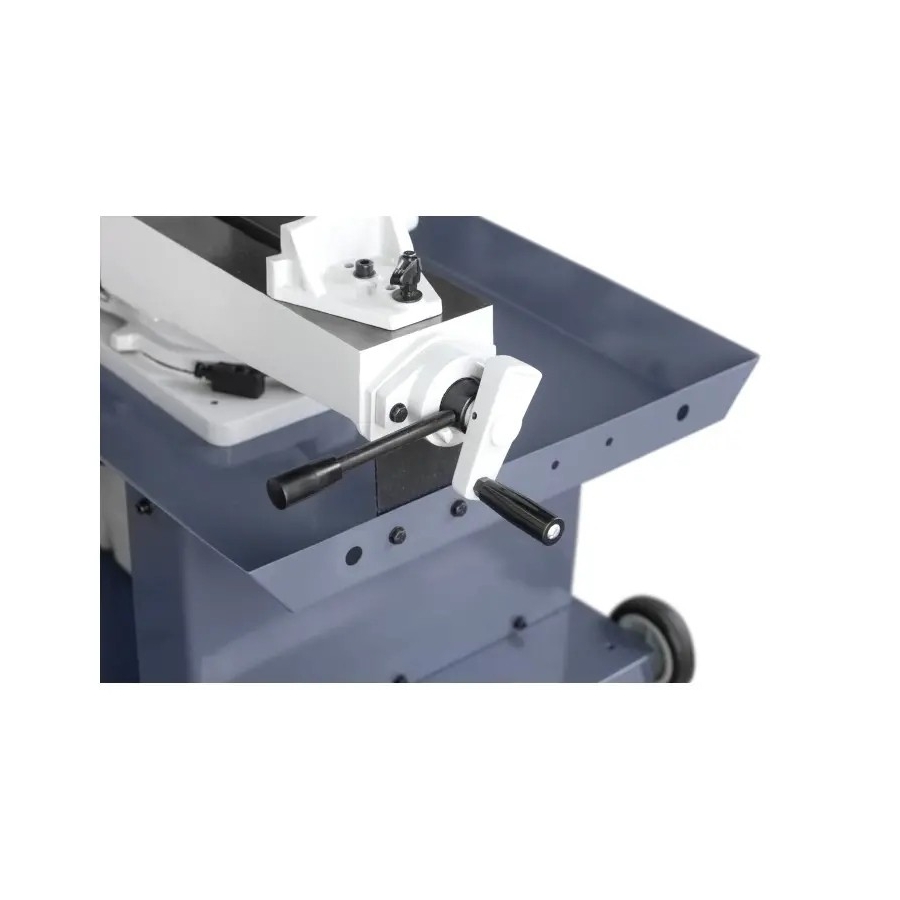

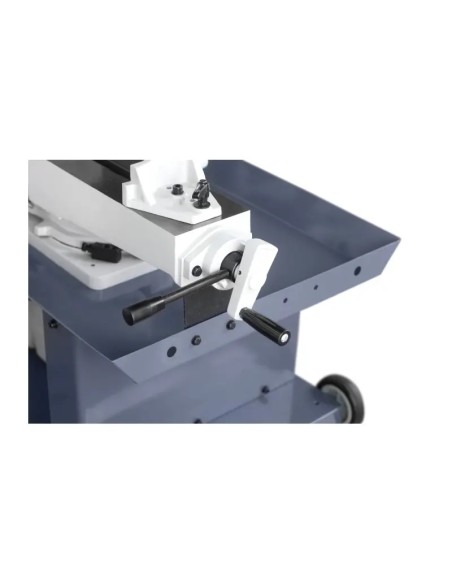

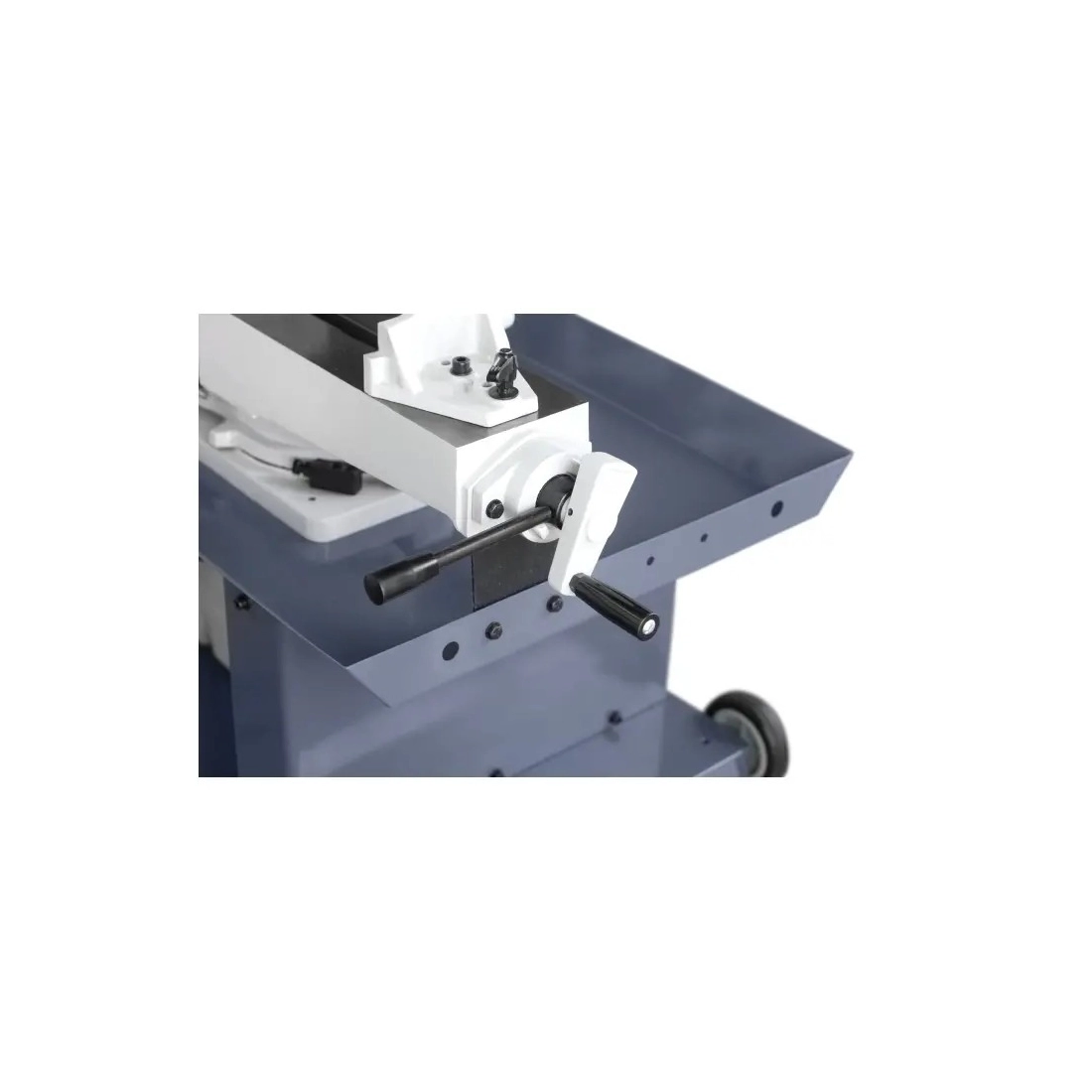

Baza mașinii este un cuboid rigid realizat din foi de oțel, în interiorul căruia se află un recipient pentru lichid de răcire, prevăzut cu o pompă pentru lichidul de răcire. Rezervorul pentru scurgerea lichidului de răcire și un container pentru șpan sunt fixate pe partea superioară a mașinii. Bancul de lucru din fontă este atașat la rezervor, care, la rândul său, este echipat cu o menghină pentru prinderea materialului și pe care este fixat brațul fierăstrăului cu bandă. În partea inferioară a bazei mașinii sunt găuri pentru axele roților.

Elemente de siguranță

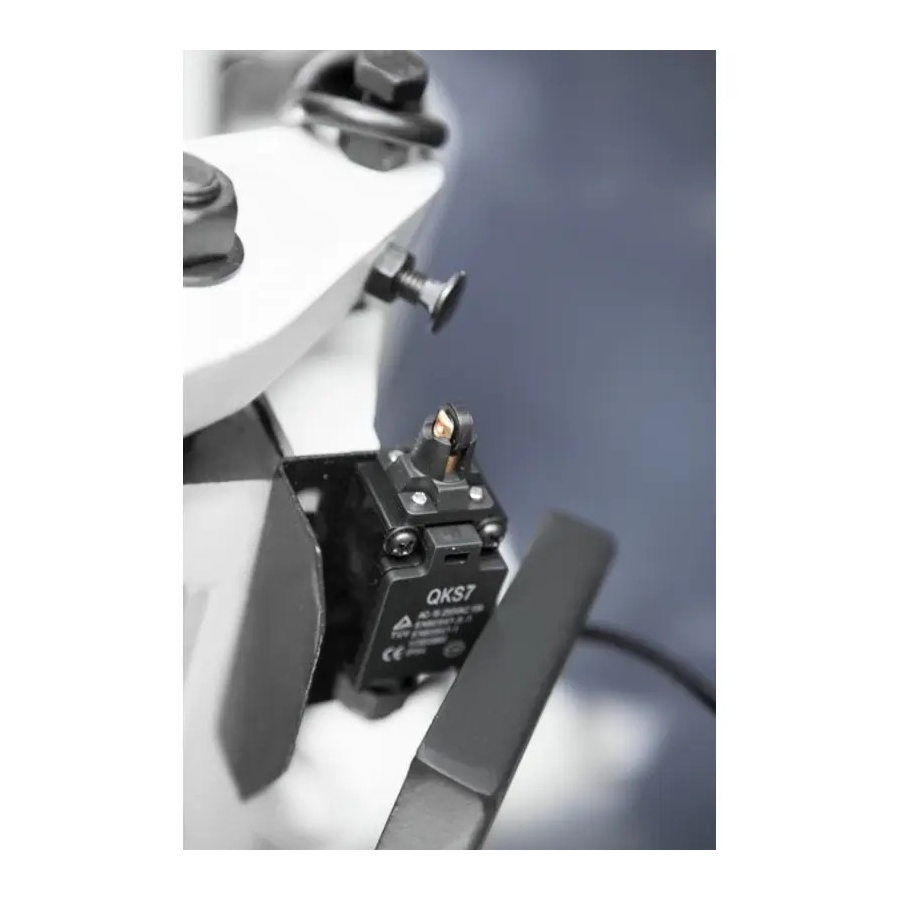

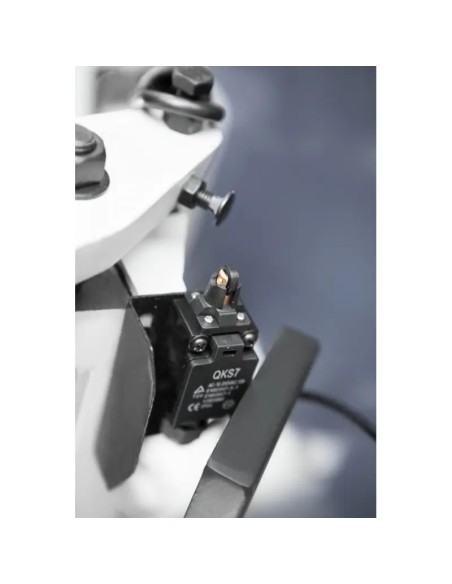

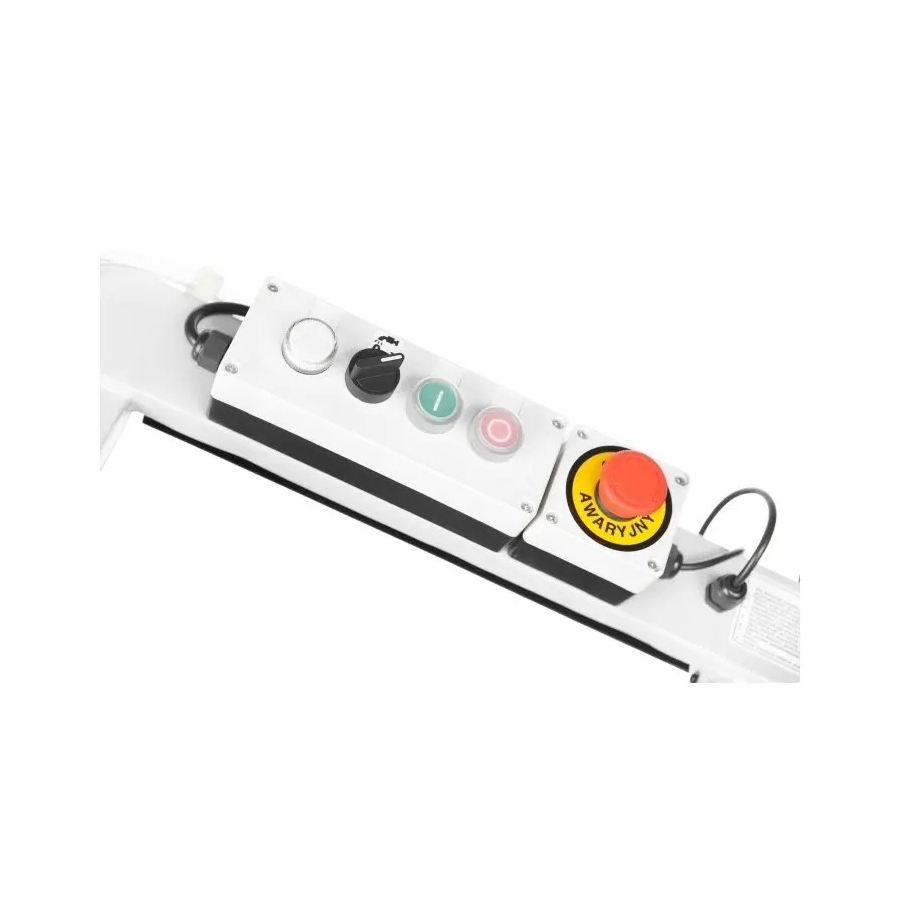

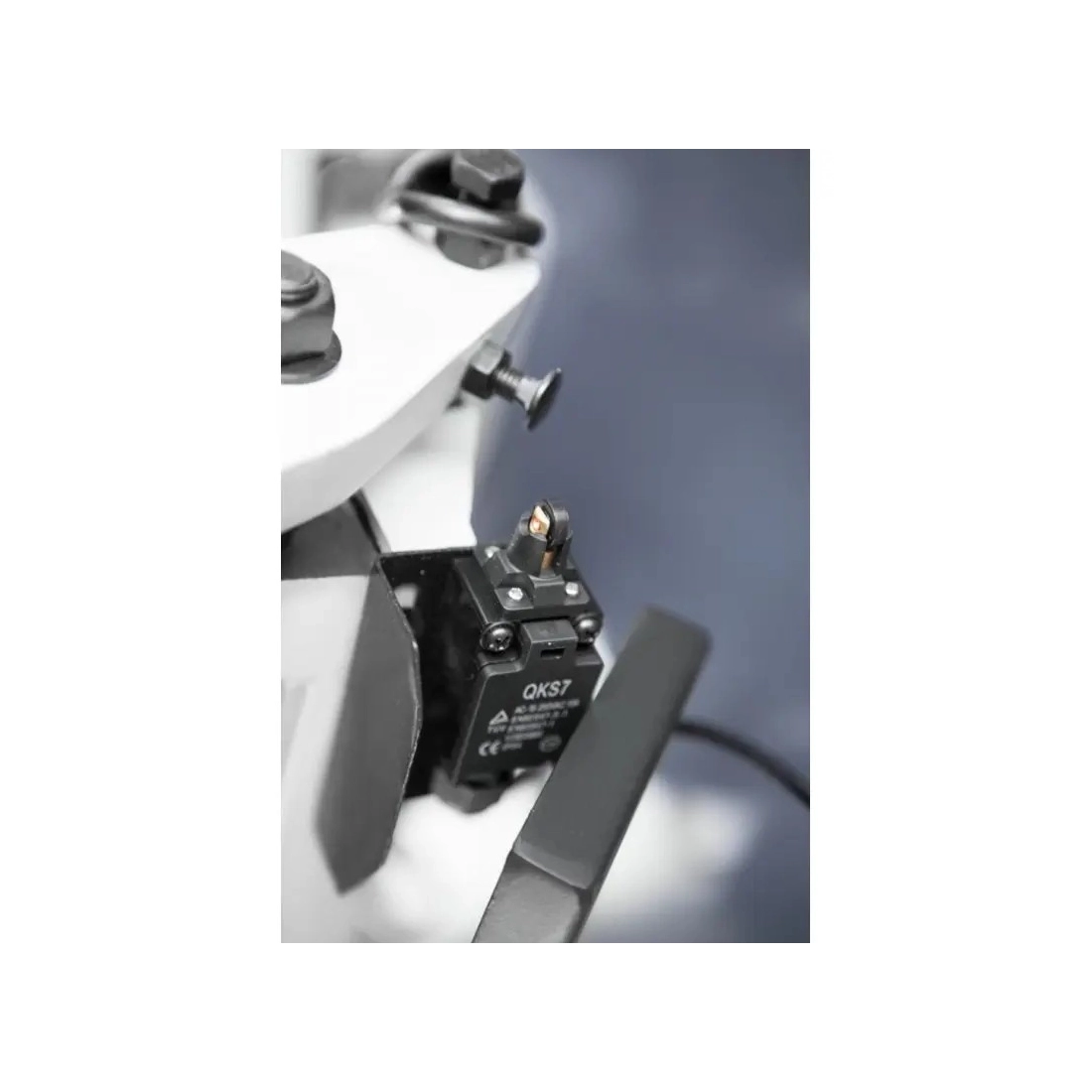

Siguranța în timpul procesului de tăiere este asigurată de o instalație electrică ce îndeplinește toate cerințele CE. Mașina este echipată cu un comutator limitator care o oprește după finalizarea procesului de tăiere, un buton de urgență și mai multe microîntrerupătoare care opresc mașina atunci când, de exemplu, protecția transmisiei cu curea sau protecția benzii de tăiere sunt deschise.

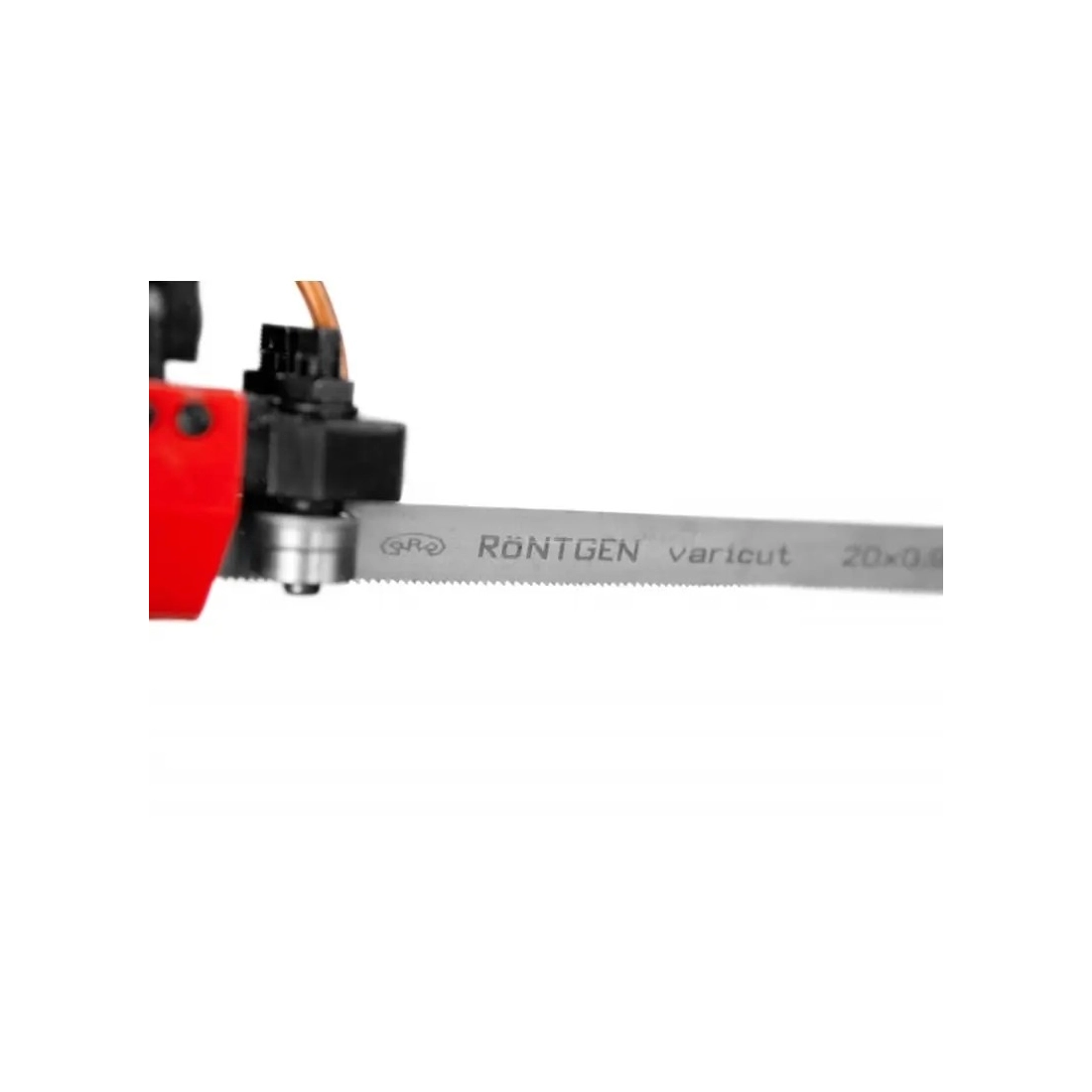

În plus, mașina este echipată cu o perie de sârmă pentru curățarea benzii. Aceasta previne blocarea lamei și asigură o tăiere mai eficientă.

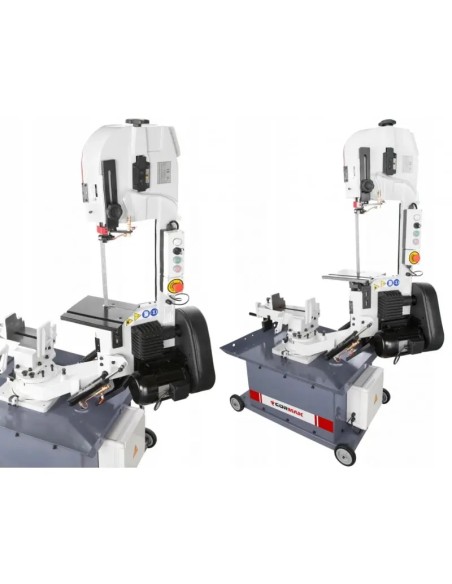

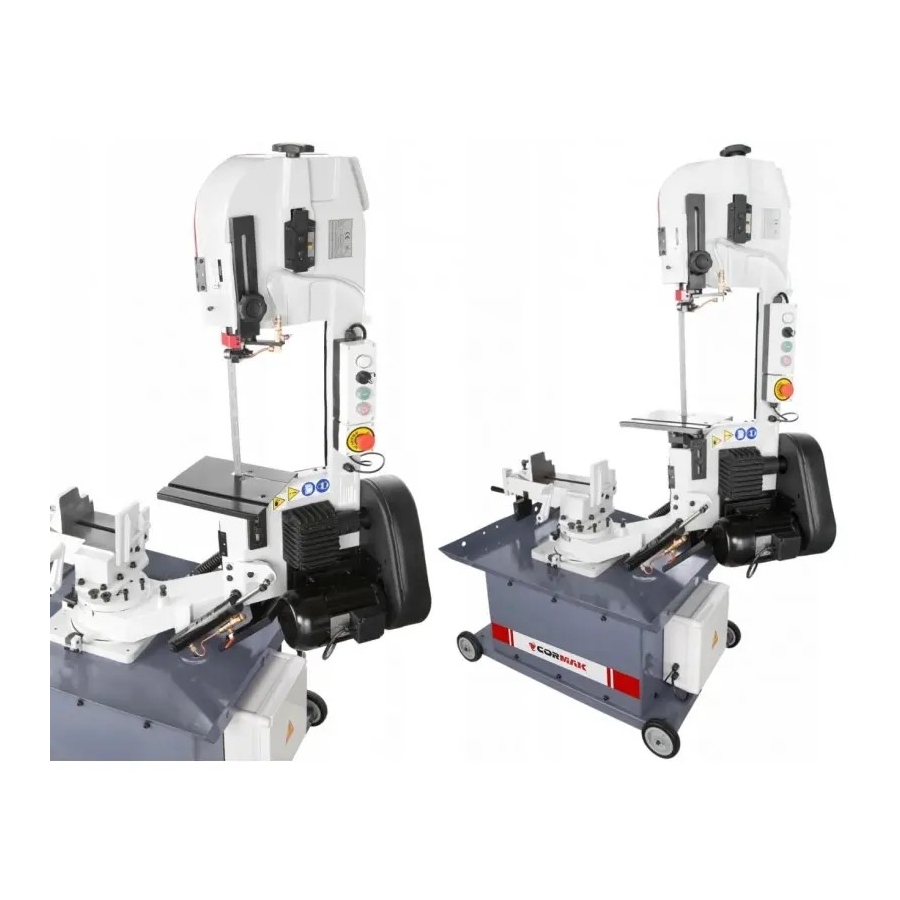

Configurație orizontală și verticală

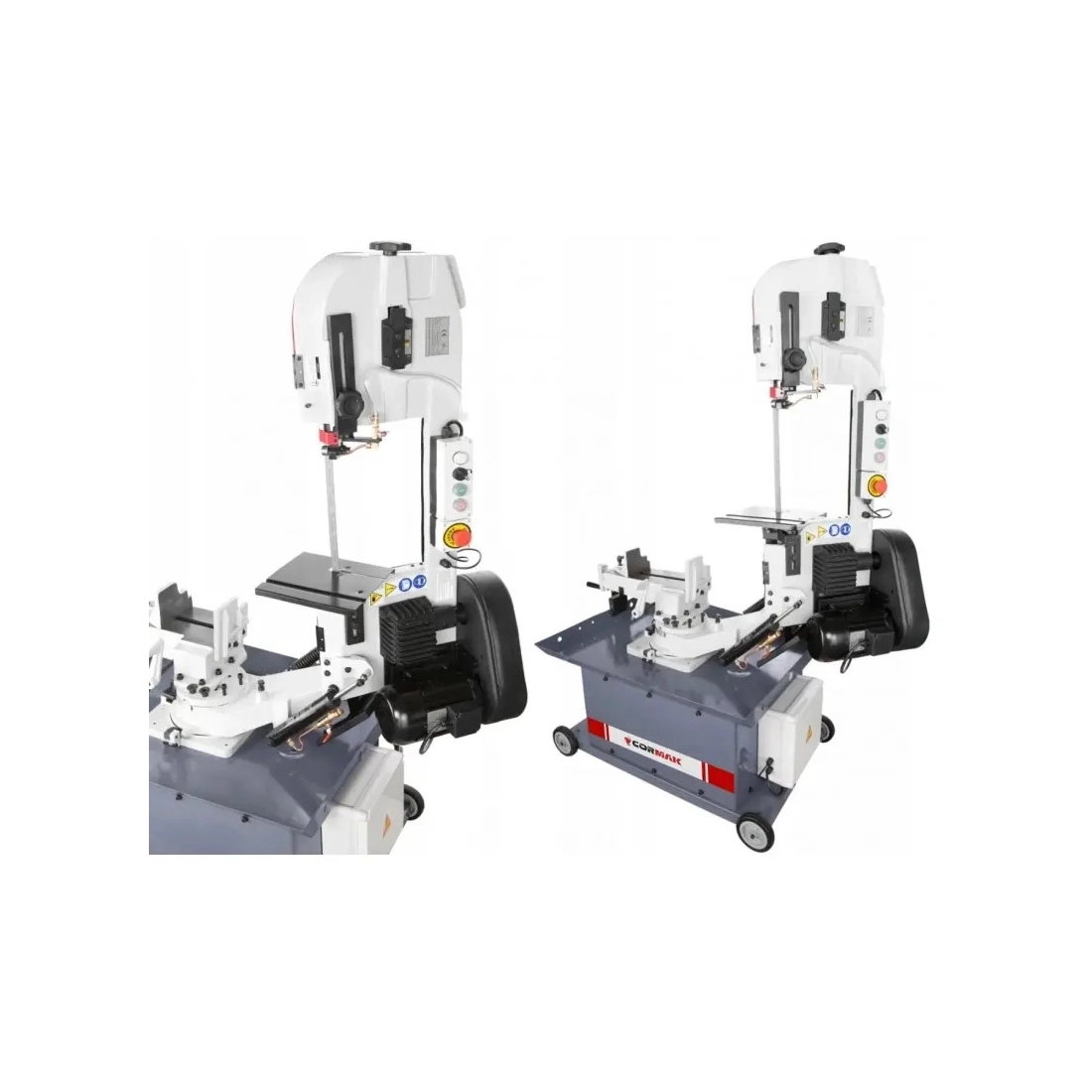

Construcția brațului permite transformarea rapidă a mașinii din configurația orizontală în cea verticală, cu banc de lucru. Această funcție este utilă atât pentru tăierea metalului, cât și pentru utilizarea ca mașină de traforaj pentru tâmplărie.
