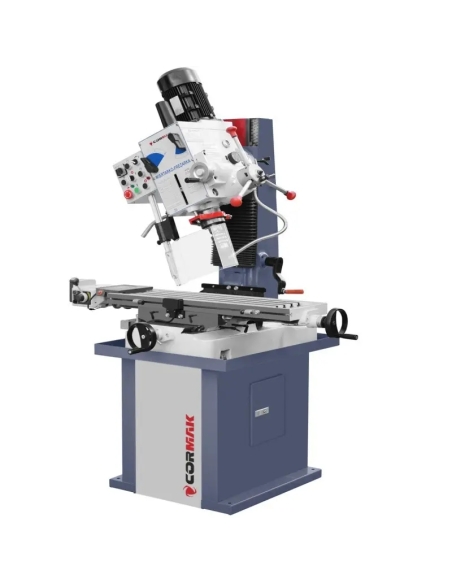

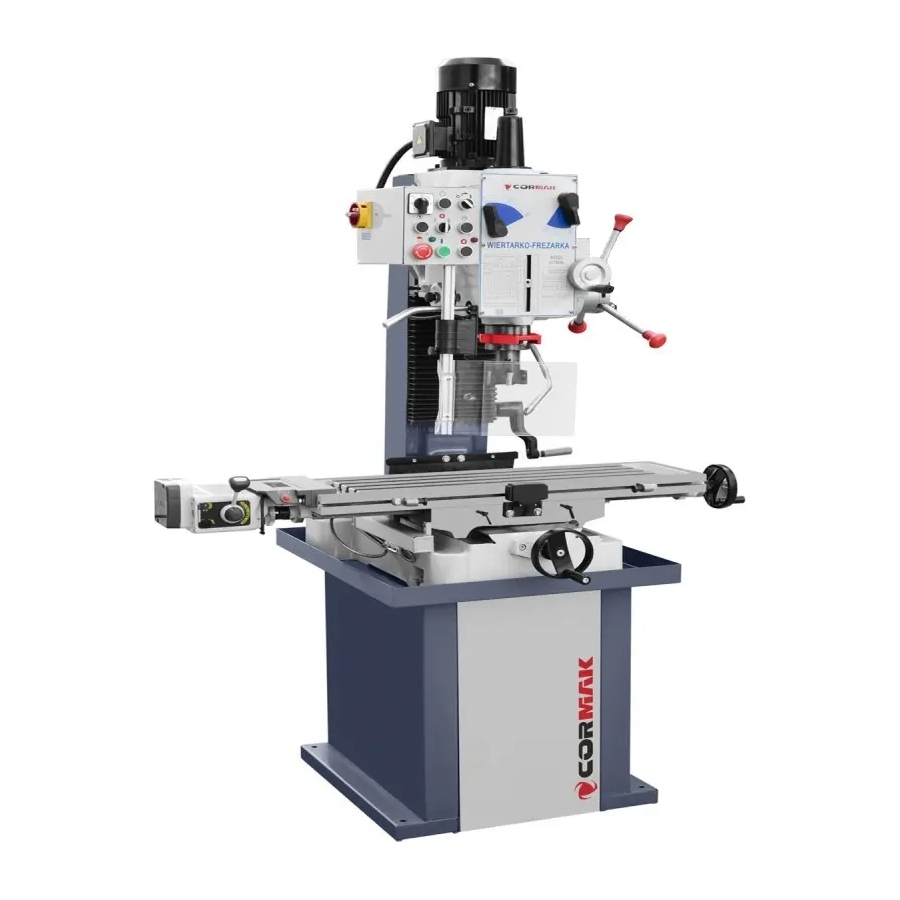

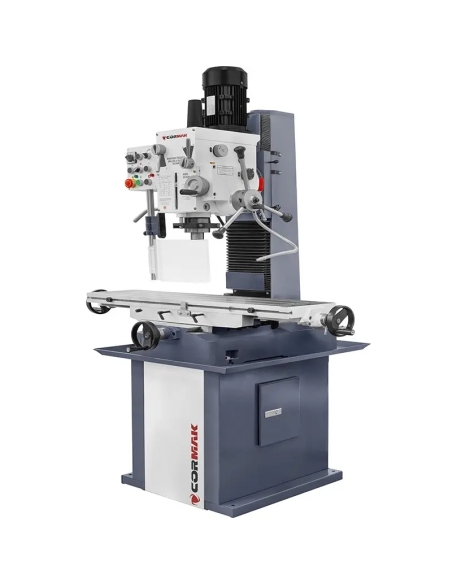

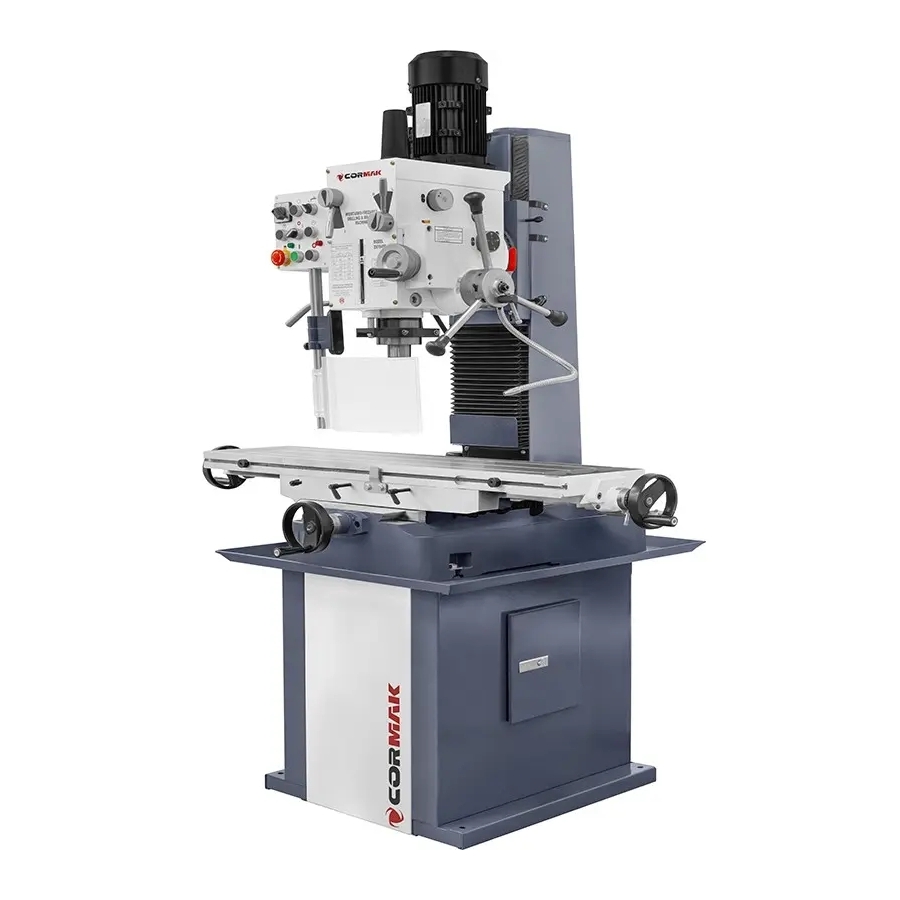

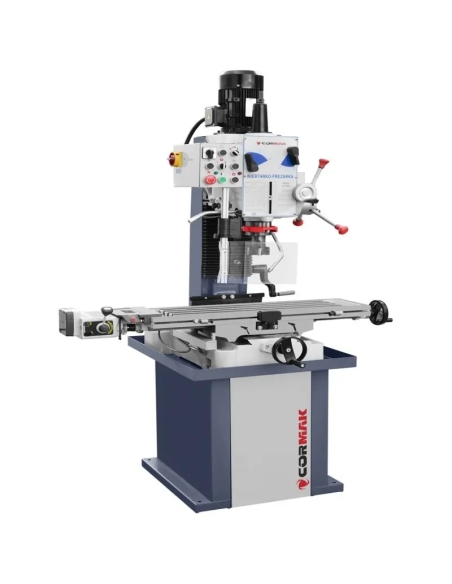

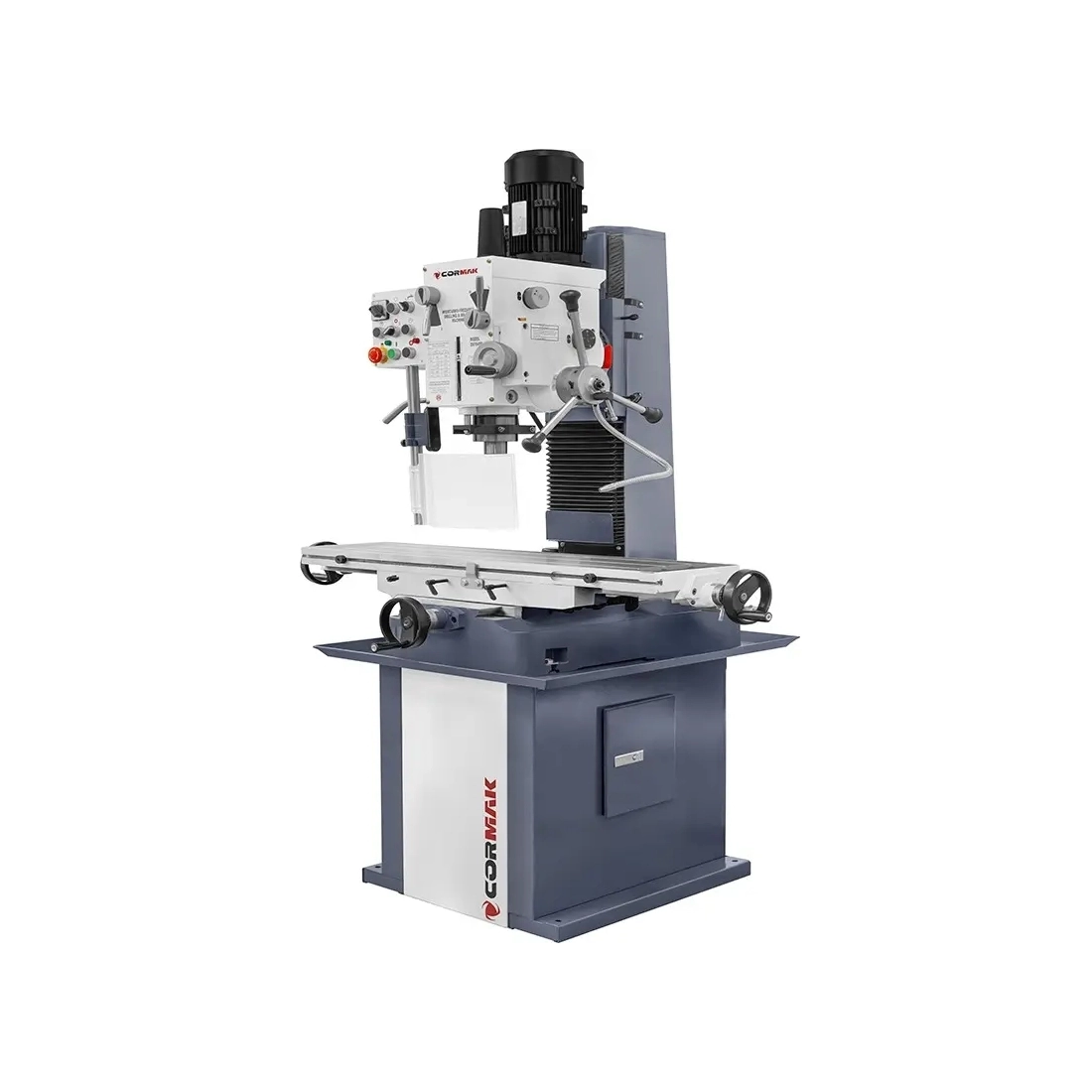

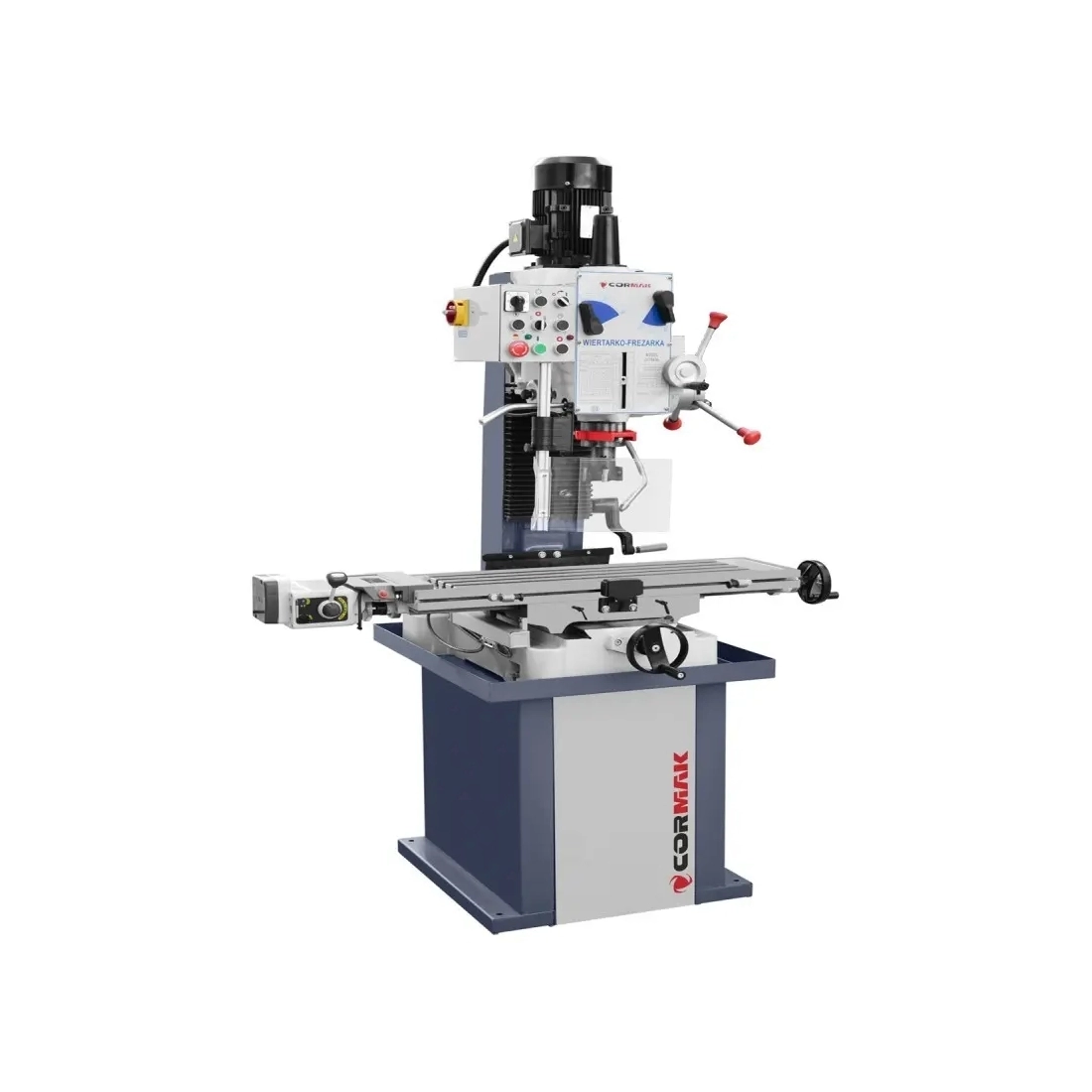

Mașină de găurit și frezat metal CORMAK ZX 7045 B1L
Mașina de frezat și găurit ZX7045 B1Leste o freză-găuritoare universală, destinată prelucrării precise a metalului în condiții de atelier și producție. Echipamentul combină funcțiile de găurire și frezare, oferind stabilitate în lucru datorită construcției masive din fontă și gamei largi de turații ale arborelui. Este o soluție pentru unitățile care necesită repetabilitate, rigiditate și productivitate.
Avantajele principale ale mașinii
- Construcție grea și stabilă din fontă: reduce vibrațiile în timpul frezării și găuririi.
- Avans automat al arborelui: 125 mm, pentru eficiență sporită la operațiunile de serie.
- Reglaj pe înălțime pe suport: asigură o precizie mai bună a setărilor.
- 12 trepte de turație: până la 3200 rot./min, pentru adaptarea la material și sculă.
- Răcire cu lichid: asigură condiții stabile de așchiere și o durată de viață mai mare a sculelor.
- Ghidaje tip coadă de rândunică: oferă rigiditate ridicată și deplasări precise.

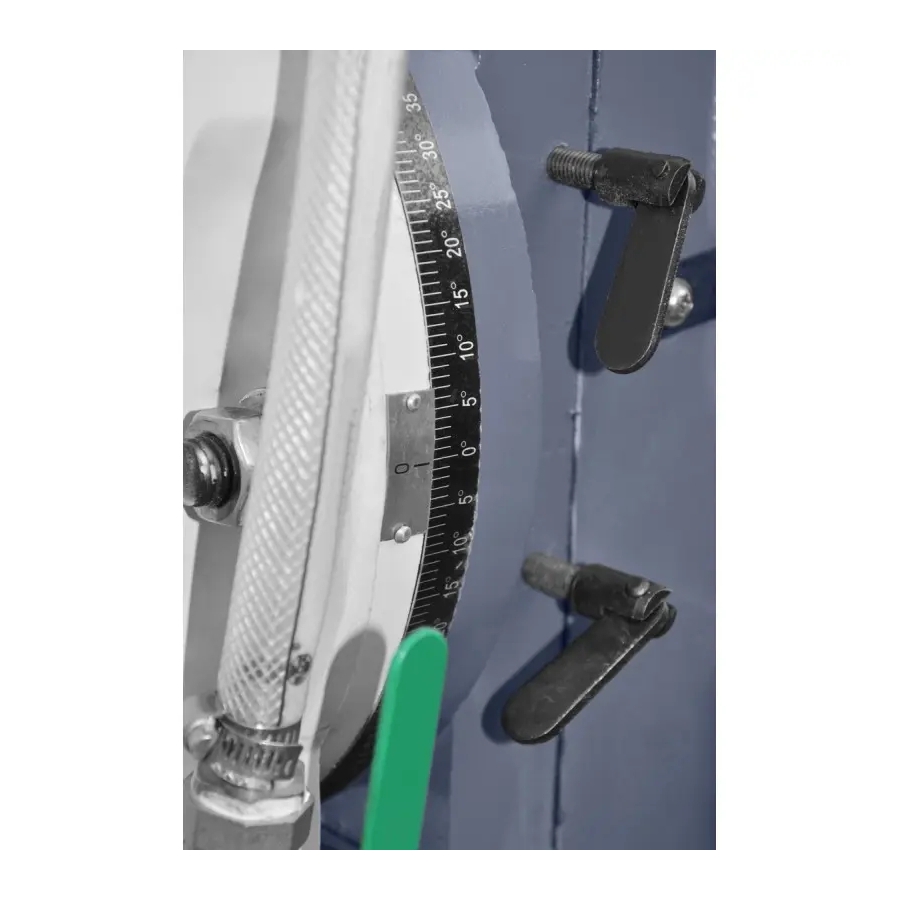

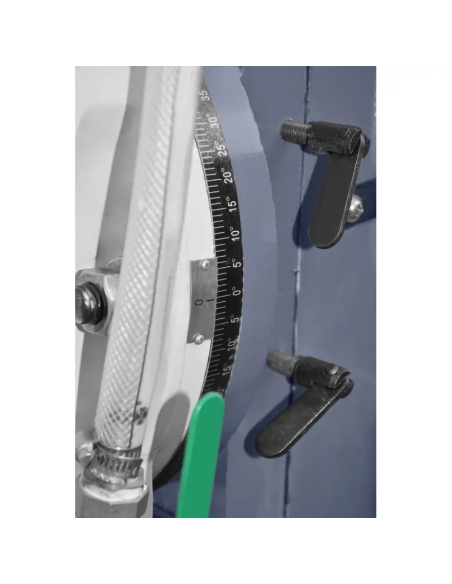

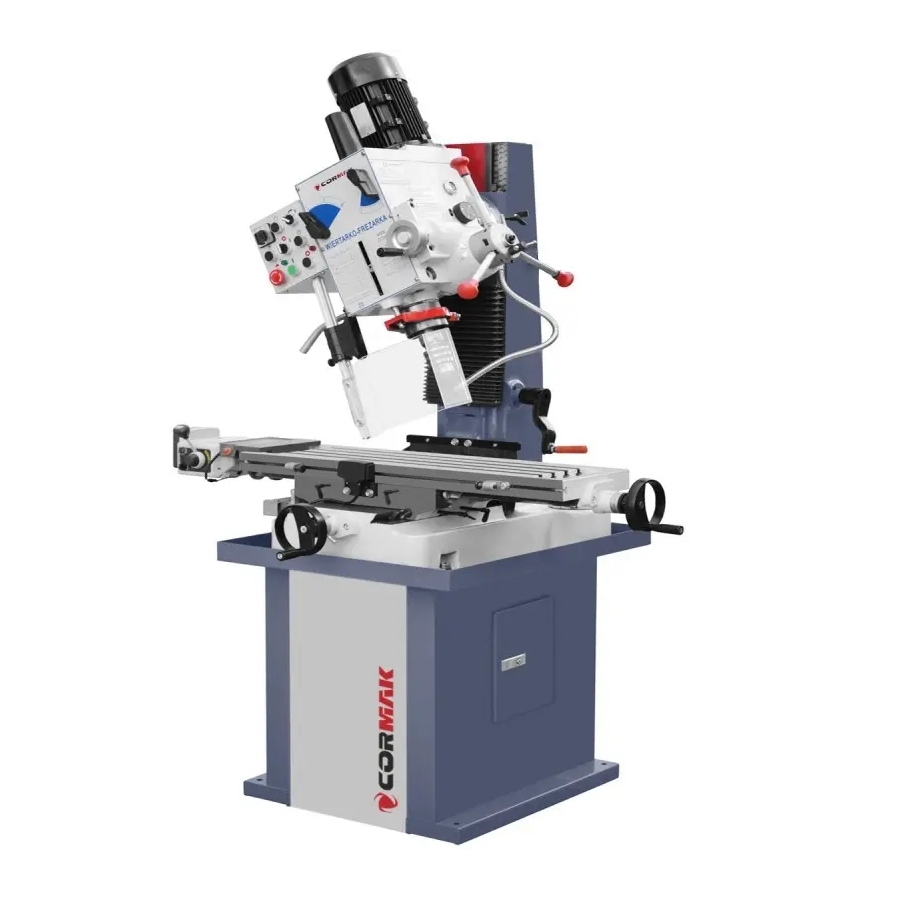

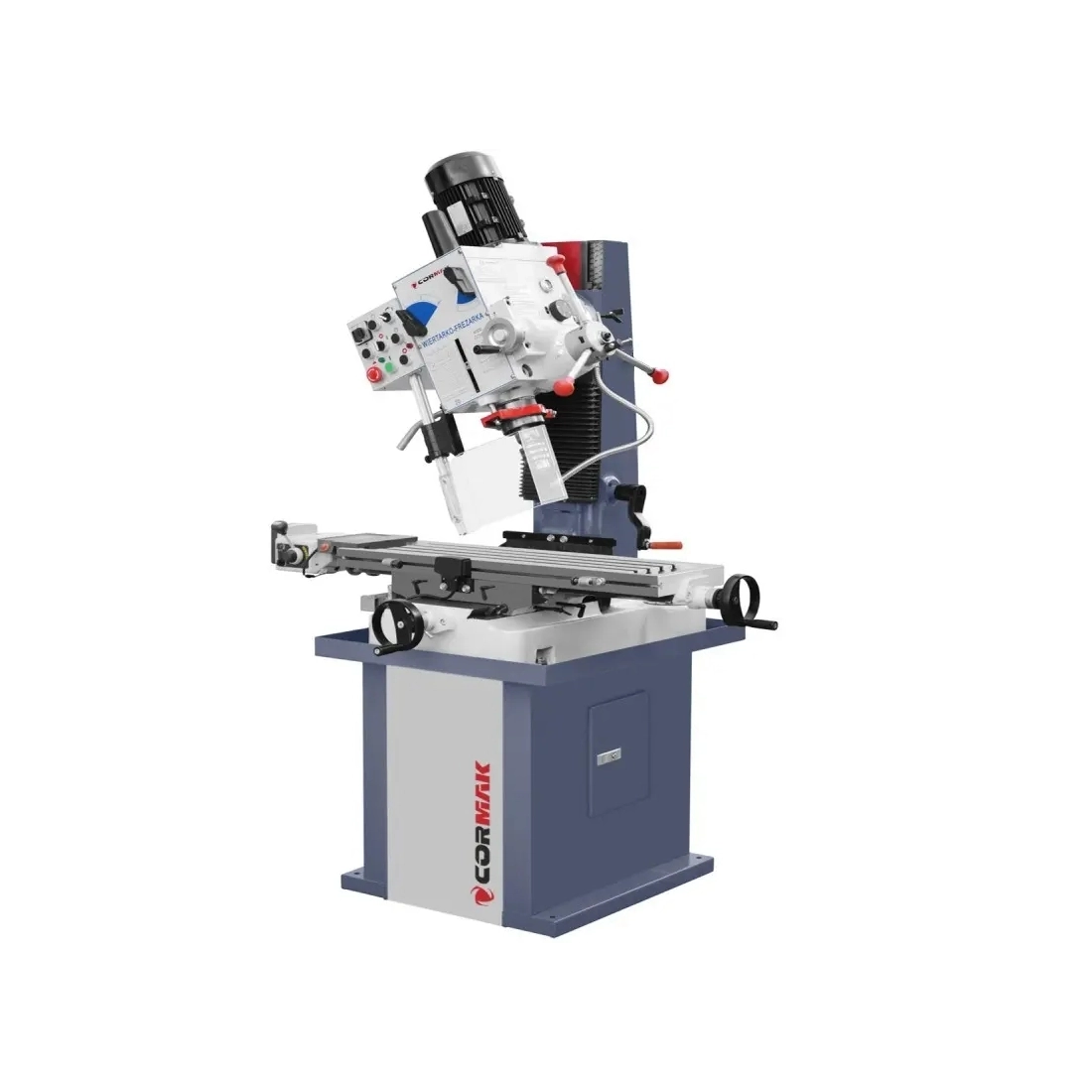

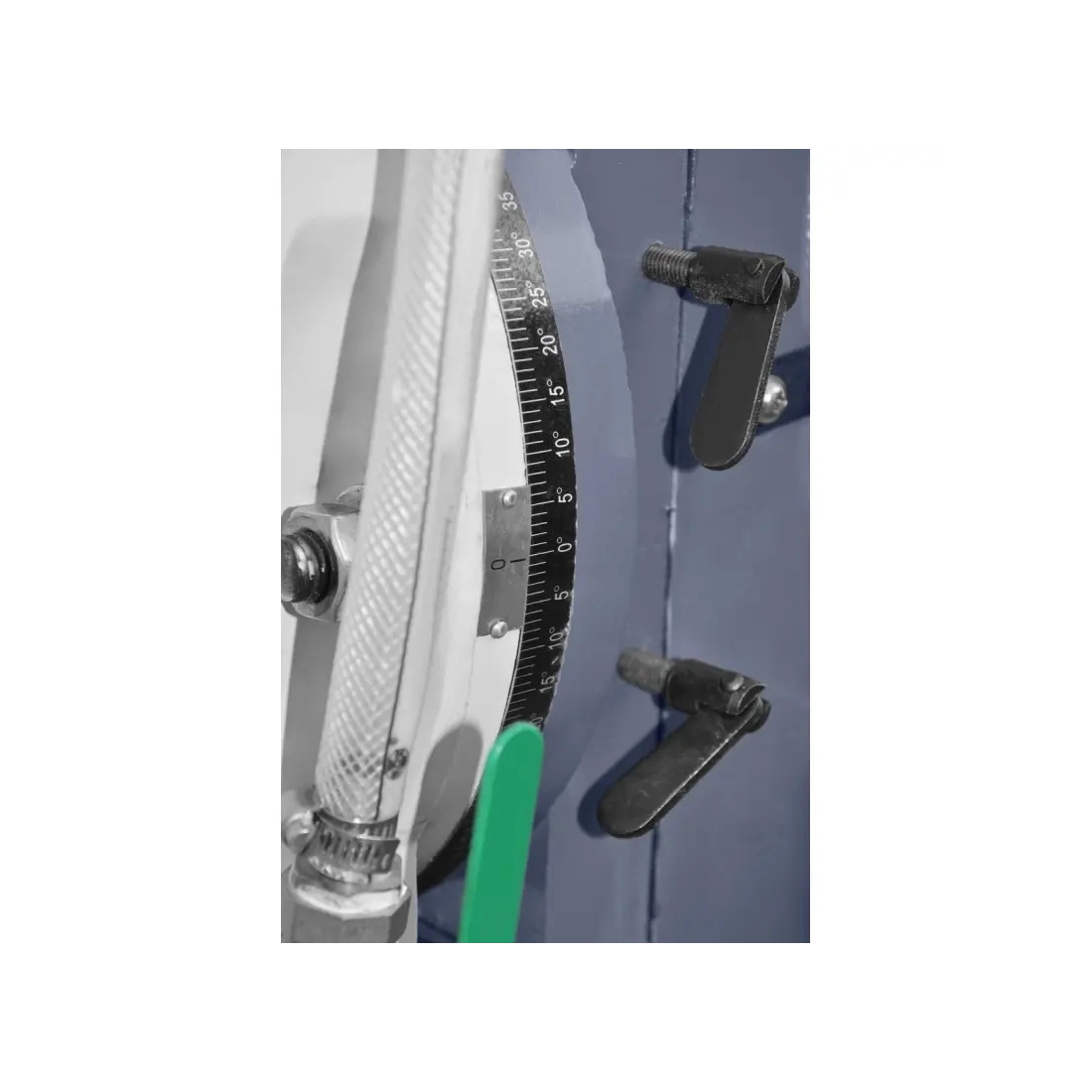

- Cap rotativ: ±90°, pentru posibilitatea prelucrării sub unghi.
- Funcționare silențioasă: datorită roților dințate rectificate și posibilității de lucru cu rotație stânga/dreapta.
Construcție și tehnologie

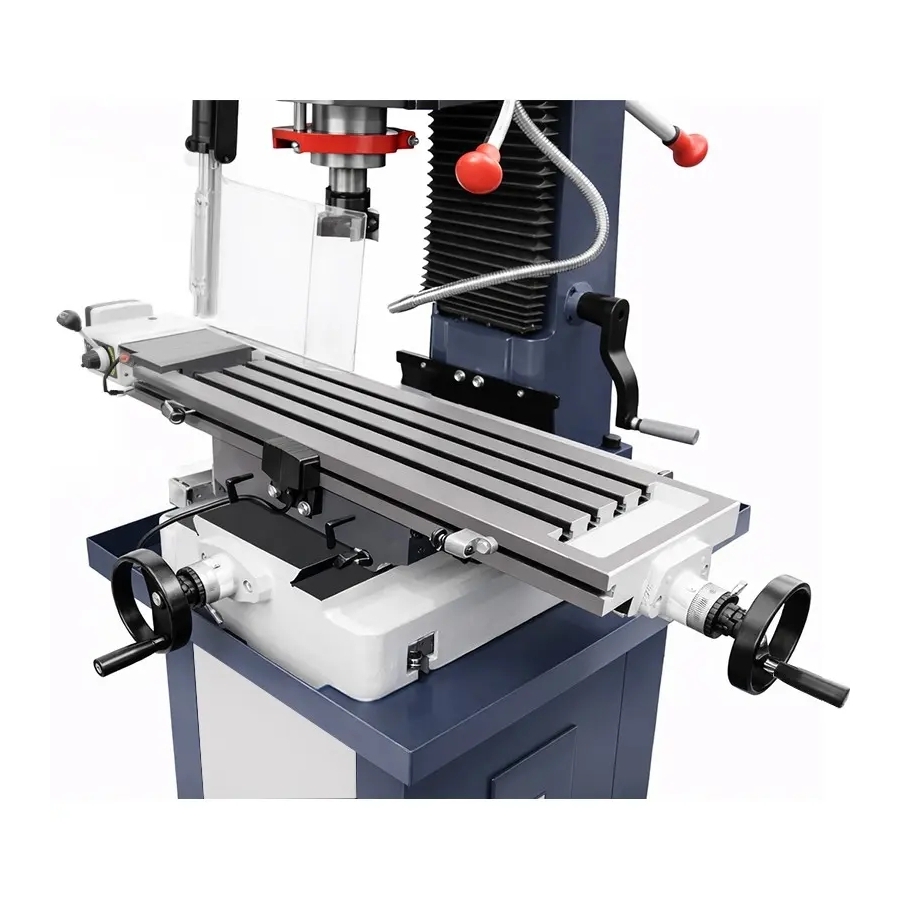

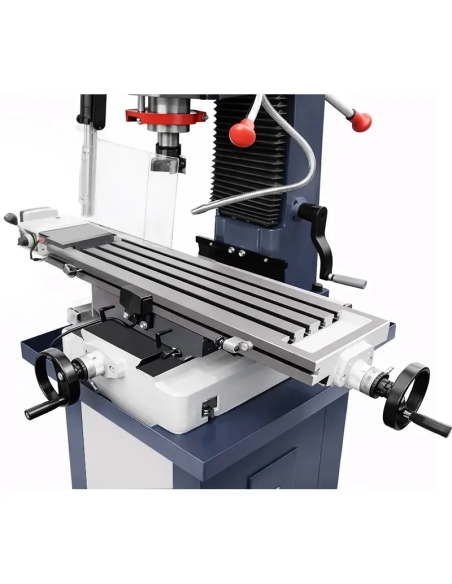

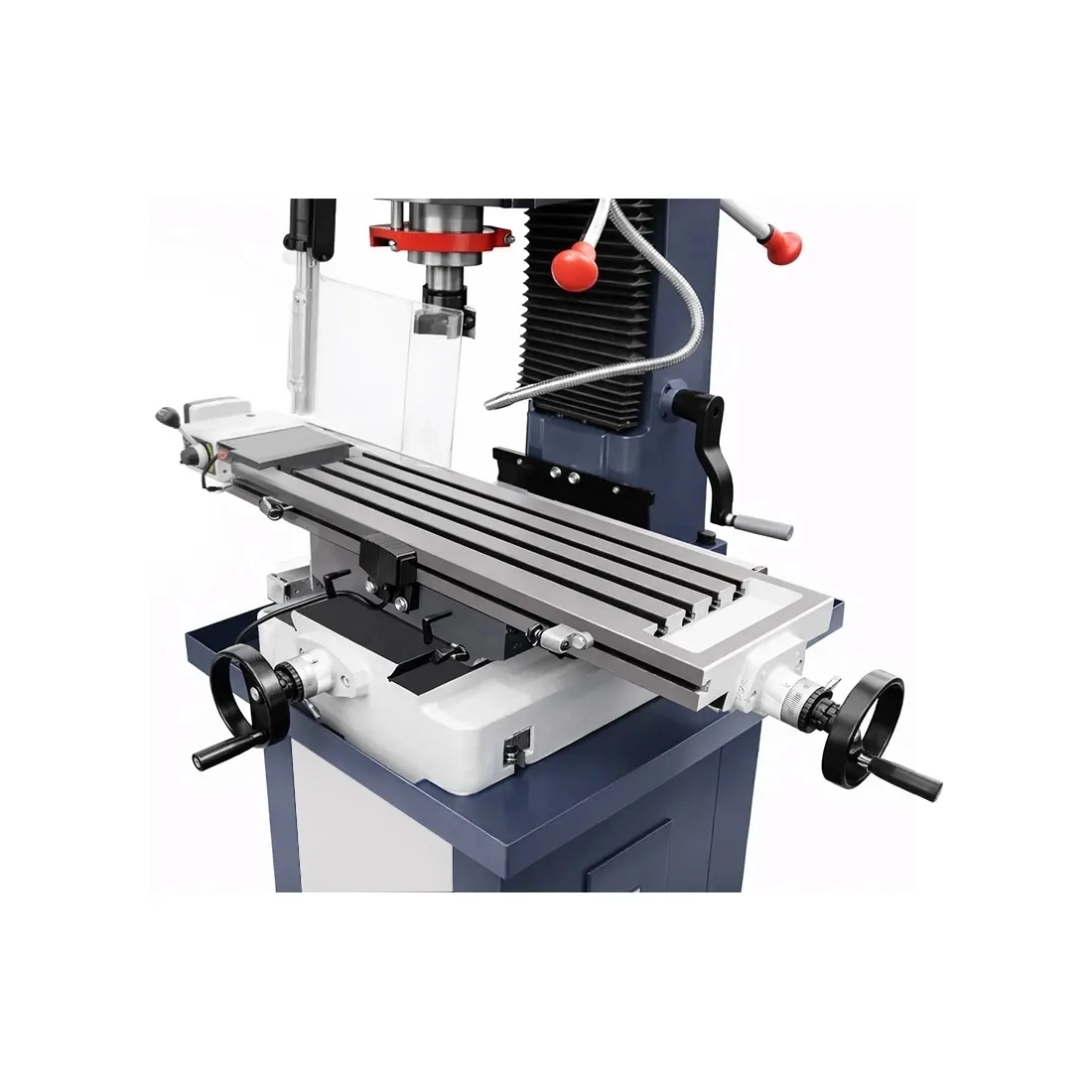

Mașina de frezat și găurit ZX7045 B1L a fost proiectată ca o unitate compactă, dar pe deplin industrială, fiind o freză pentru metal. Baza masivă și corpul din fontă asigură o rigiditate ridicată a ansamblului. Masa în cruce, cu dimensiuni de 1000 x 240 mm, are o suprafață de lucru rectificată cu precizie, permițând fixarea exactă a pieselor.

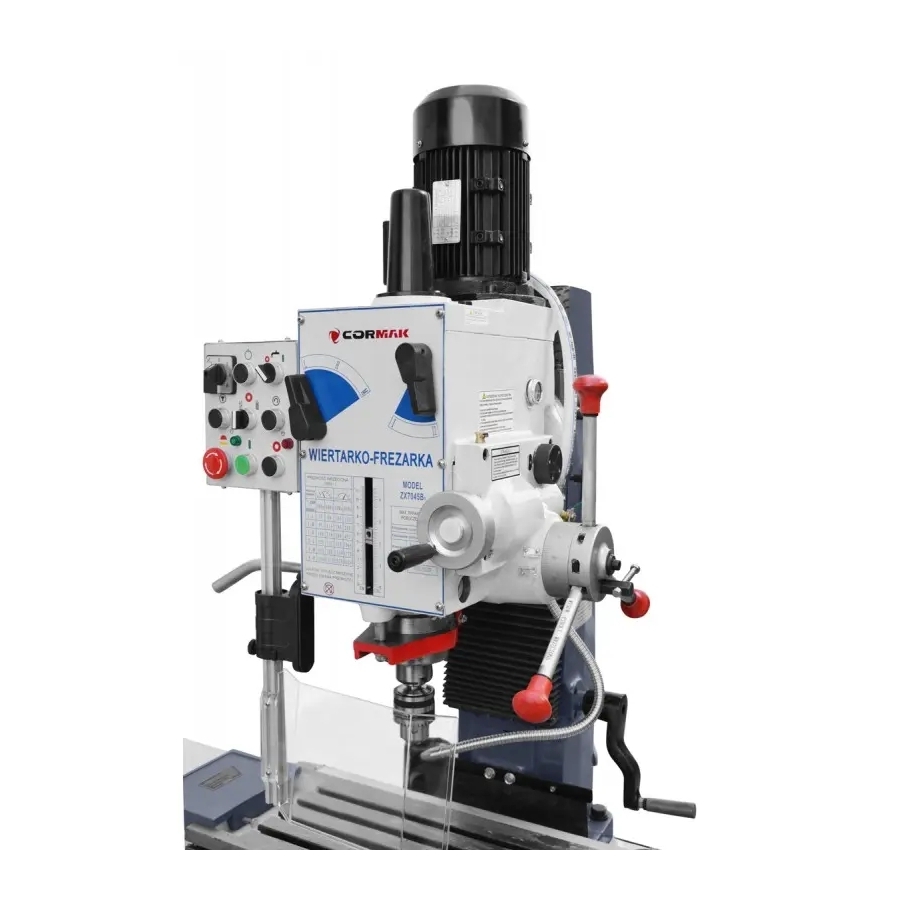

Arborele în standard MT4 permite utilizarea unei game largi de scule: freze deget, capete de frezare și burghie conice. Motorul de 1,8 kW (2,5 CP), alimentat la 400 V, asigură o funcționare stabilă chiar și la diametre mai mari de frezare.
Precizie și productivitate
Datorită curselor axelorX/Y/Z 560/190/430 mm, freza-găuritoare permite realizarea unui spectru larg de operații: găurire până la 32 mm în oțel și 45 mm în fontă, frezare frontală până la 80 mm și frezare cu freză deget până la 28 mm. Viteza reglabilă de avans a pinolei, de 0,12; 0,18; 0,25 mm/rot., permite adaptarea parametrilor la material și la cerințele de calitate.
Utilizare
Această mașină de frezat și găurit este utilizată în sculării, ateliere de lăcătușerie, departamente de mentenanță și unități de producție mici și medii. Este potrivită pentru executarea de caneluri și suprafețe plane, găurire de precizie, lărgire/alezare și filetare cu ajutorul capetelor corespunzătoare.
Echipare standard
- Arbore pentru mandrină de găurit MK4/B18
- Mandrină de găurit 3-16 mm/B18
- Bucșă reductoare MK4/MK3
- Bucșă reductoare MK3/MK2
- Scule de mână
- Manual de utilizare în limba română
Echipare opțională
- Soclu/bază pentru mașină
- Avans automat pe axa X
- Menghine rotative, înclinabile, de precizie
- Mese rotative și capete de divizare
- Capete de filetare și capete de frezare
- Portscule, arbori/antrenori
Date tehnice
| Capacitate de găurire în oțel | 32 mm |
| Capacitate de găurire în fontă | 45 mm |
| Diametrul frezei frontale | 80 mm |
| Diametrul frezei deget | 28 mm |
| Turații arbore | 95, 170, 190, 280, 340, 540, 570, 960, 1100, 1600, 1950, 3200 rot./min. (12) |
| Con arbore | MT 4 |
| Cursă/avans arbore | 125 mm (avans automat) |
| Dimensiuni masă de lucru | 1000 mm x 240 mm |
| Dimensiuni bază | 440 x 600 mm |
| Distanța maximă arbore – masă | 445 mm |
| Distanța arborelui față de suprafața coloanei | 262.5 mm |
| Cursa axelor X/Y/Z | 560/190/430 mm |
| Viteza de avans a pinolei | 0,12; 0,18; 0,25 mm/rot. |
| Cap rotativ dreapta/stânga | 90° |
| Putere motor | 1,8kW 2,5CP |
| Alimentare | 400 V |
| Greutate | 375 kg |
