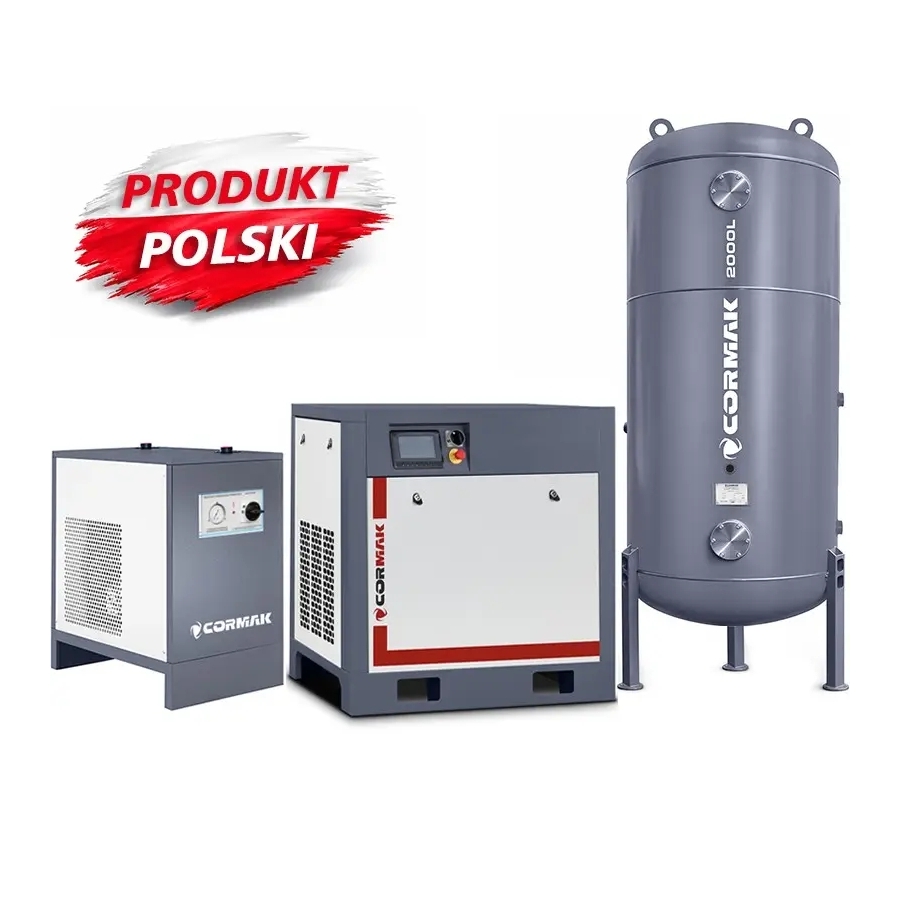

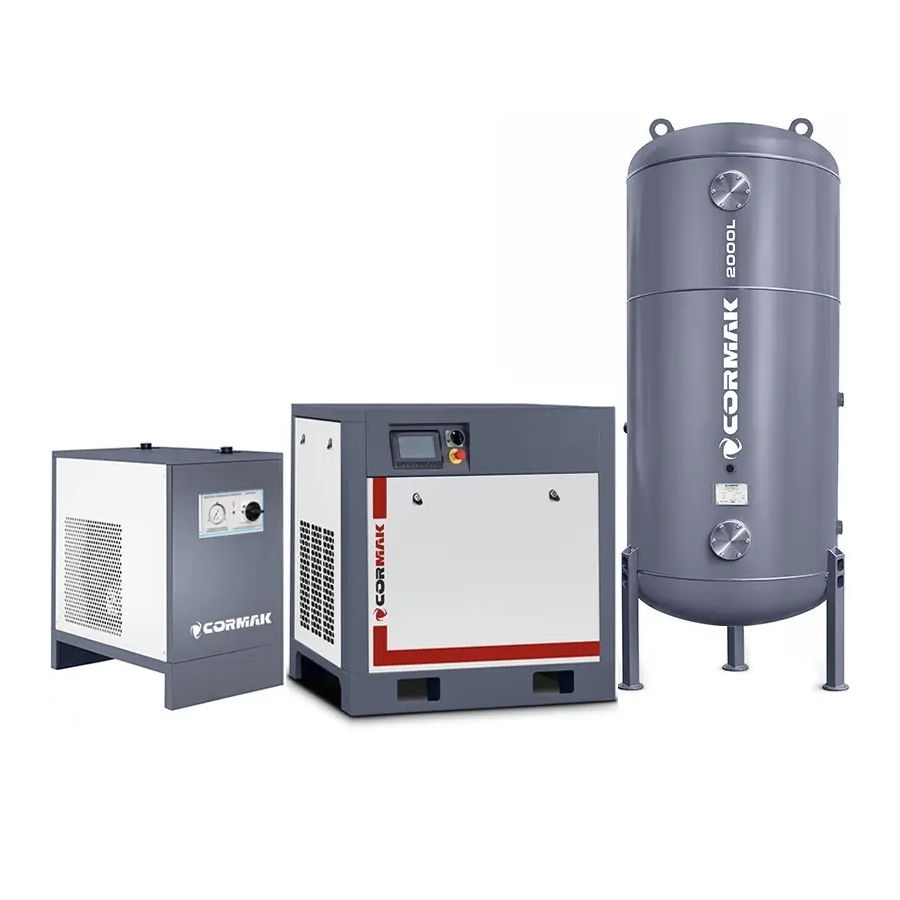

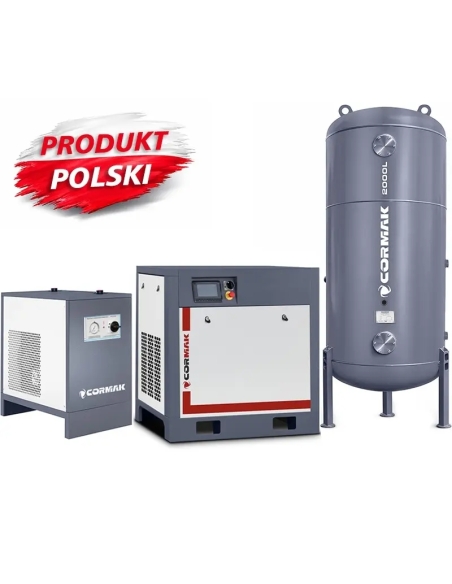

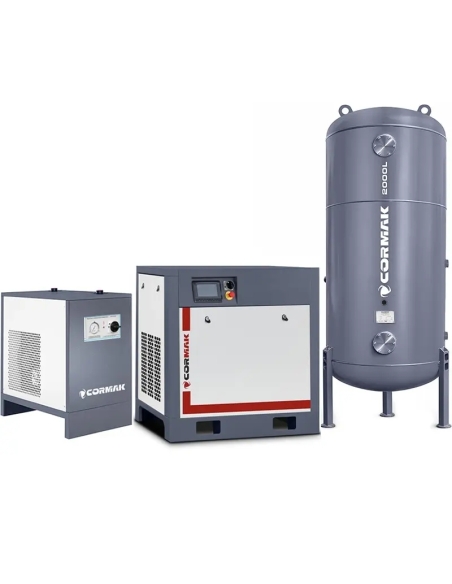

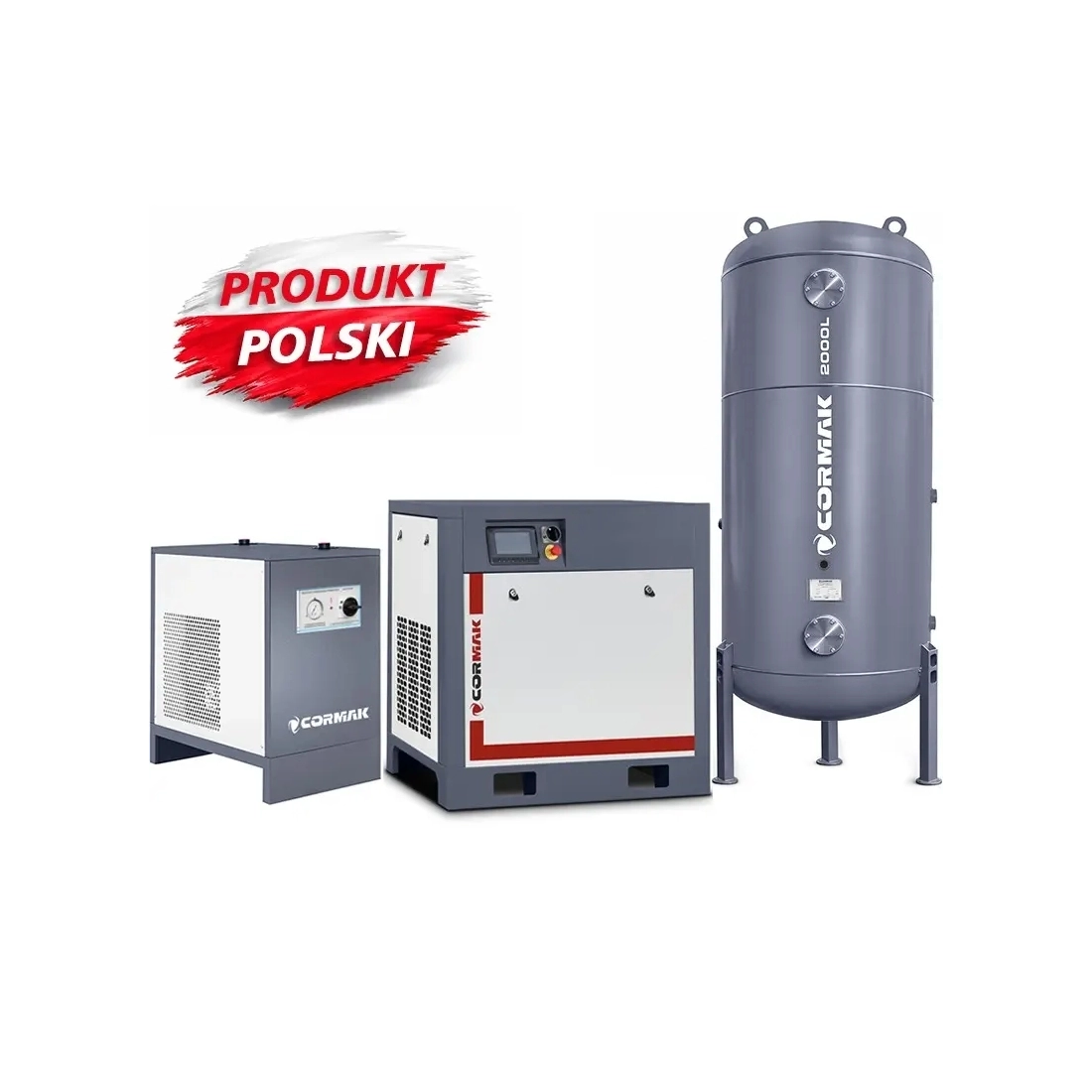

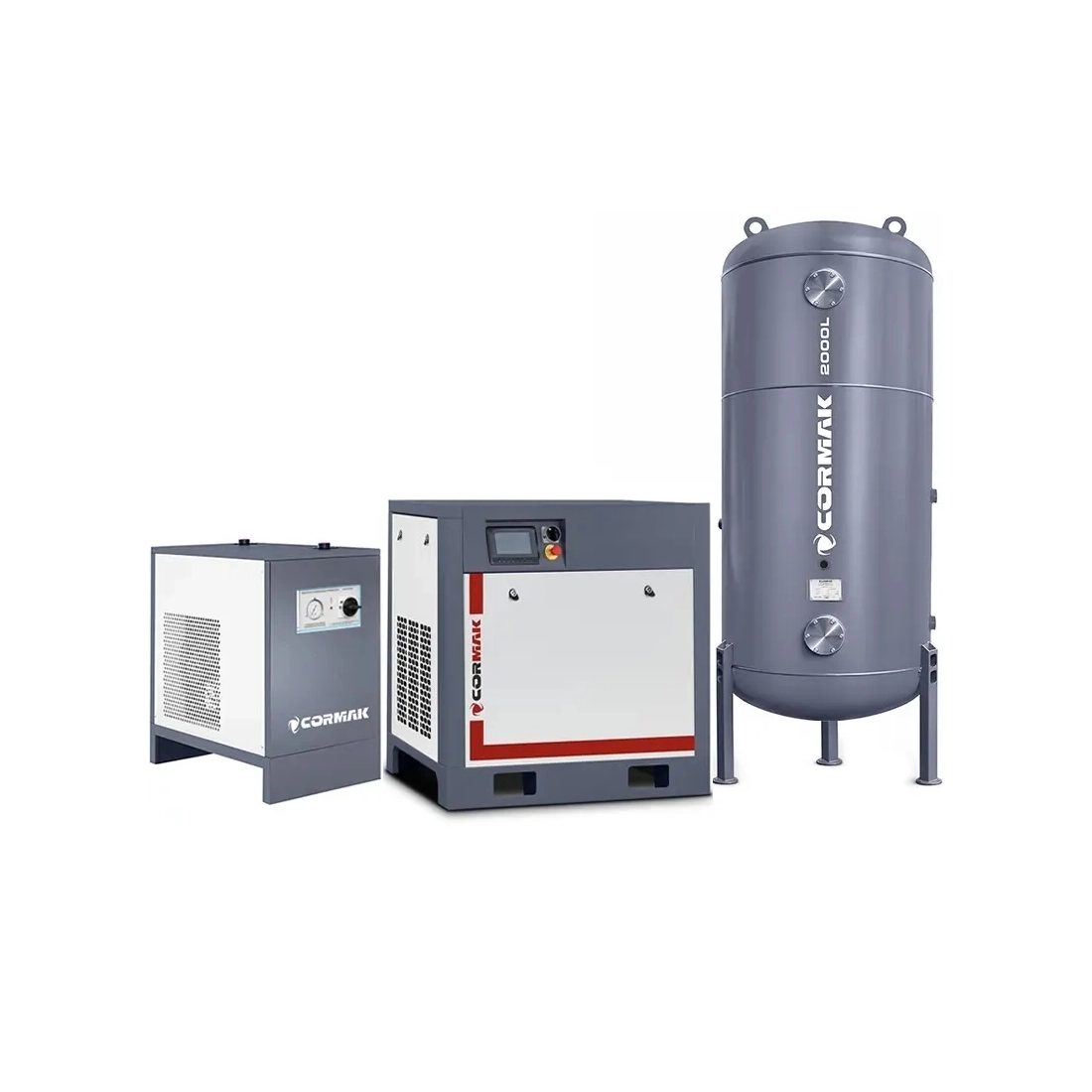

Compresor cu șurub și invertor CORMAK THEOR 30, 22 kW, 3200 l/min, cu uscător N30S și rezervor vertical de 2000 l

Putere și precizie pentru aplicații profesionale

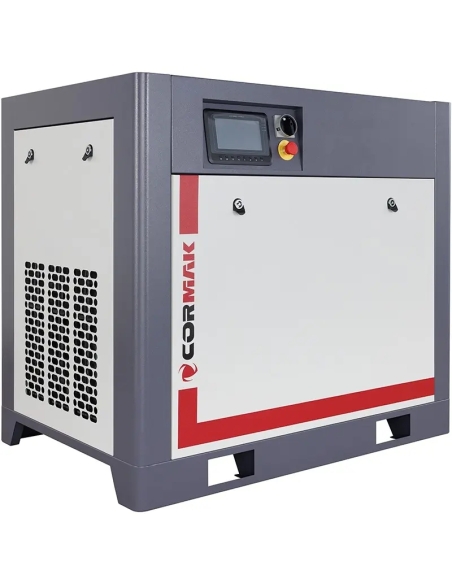

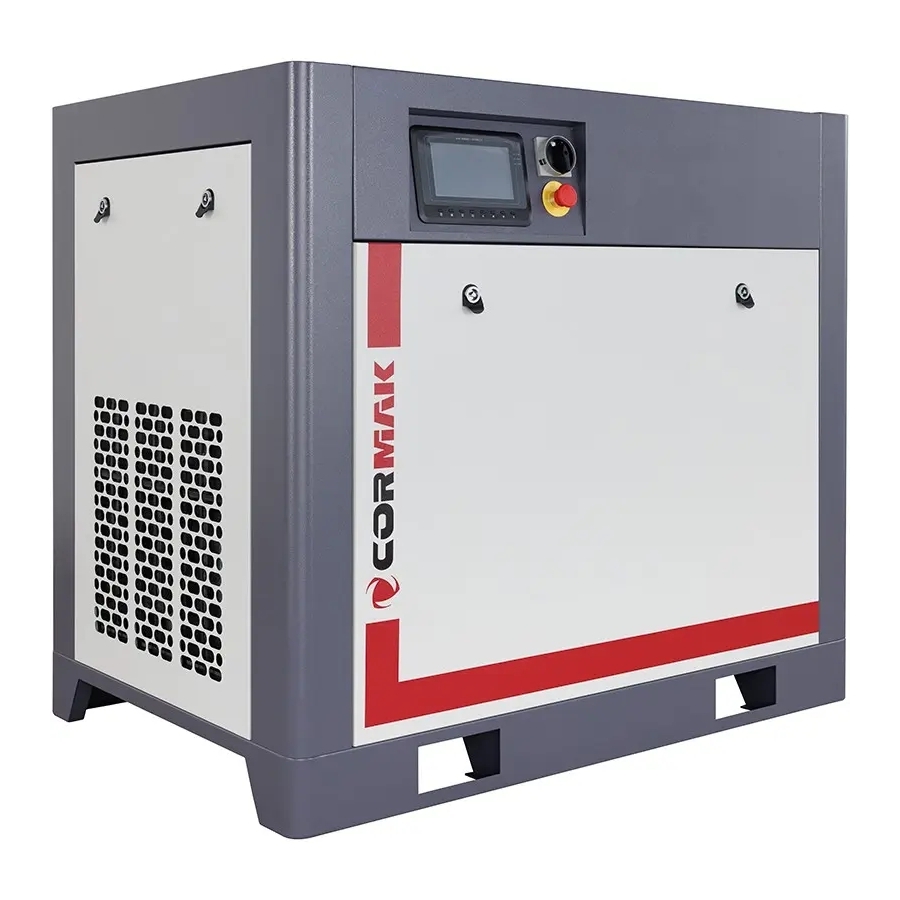

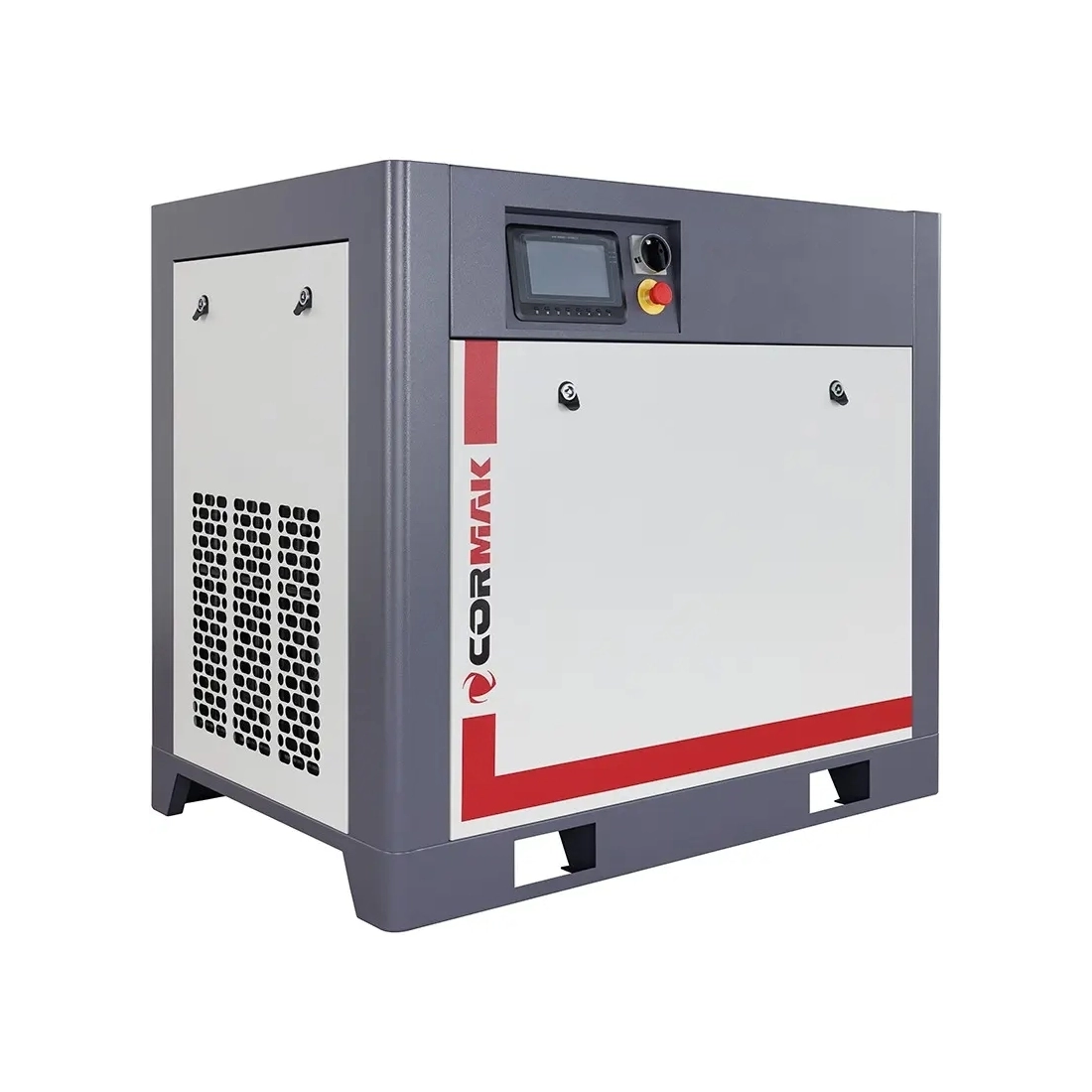

Compresorul cu șurub CORMAK THEOR 30 INVERTER este destinat alimentării sculelor pneumatice în ateliere, cabine de vopsitorie și linii de producție. Cu o putere de 22 kW și o capacitate reală de până la 3600 l/min, asigură un flux constant de aer comprimat, necesar funcționării eficiente a cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.

Modelul este proiectat pentru funcționare continuă și poate fi utilizat în aplicații solicitante, precum vulcanizări, ateliere auto mari sau unități de producție. Funcționarea sa este mai silențioasă și mai stabilă decât cea a compresoarelor cu piston.

Modelul THEOR 30 INVERTER se remarcă prin transmisia directă, care oferă eficiență superioară și pierderi de putere mai mici față de modelele cu transmisie pe curea. Soluția permite utilizarea optimă a puterii motorului și obținerea unei productivități mai mari la un consum energetic redus.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de funcționare este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre compresor.

• Presiune: până la 10 bar.
• Debit: până la 3600 l/min.
• Putere: 22 kW.

Calitate și performanță CORMAK

Compresoarele cu șurub CORMAK utilizează soluții tehnologice concepute pentru aplicații profesionale solicitante.

• Construcție inovatoare: structura robustă și componentele moderne asigură funcționarea îndelungată în condiții de utilizare intensă.
• Optimizarea eficienței: tehnologia cu invertor și algoritmii inteligenți permit modelului CORMAK THEOR 30 INVERTER să ajusteze dinamic consumul de energie în funcție de necesarul real de aer comprimat.
• Funcționare silențioasă: sistemele de antifonare și reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnosticarea rapidă. Opțiunea de acces la distanță extinde posibilitățile de control.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii permite livrarea cantității de aer necesare și reducerea pierderilor.
• Eficiență energetică: tehnologiile implementate reduc consumul de energie, iar opțiunea de recuperare a căldurii permite valorificarea energiei rezultate.

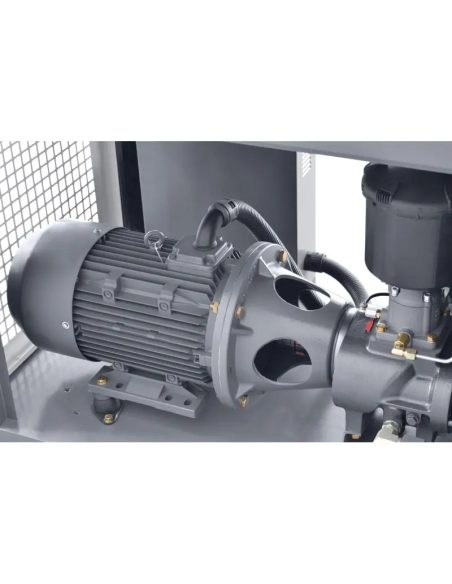

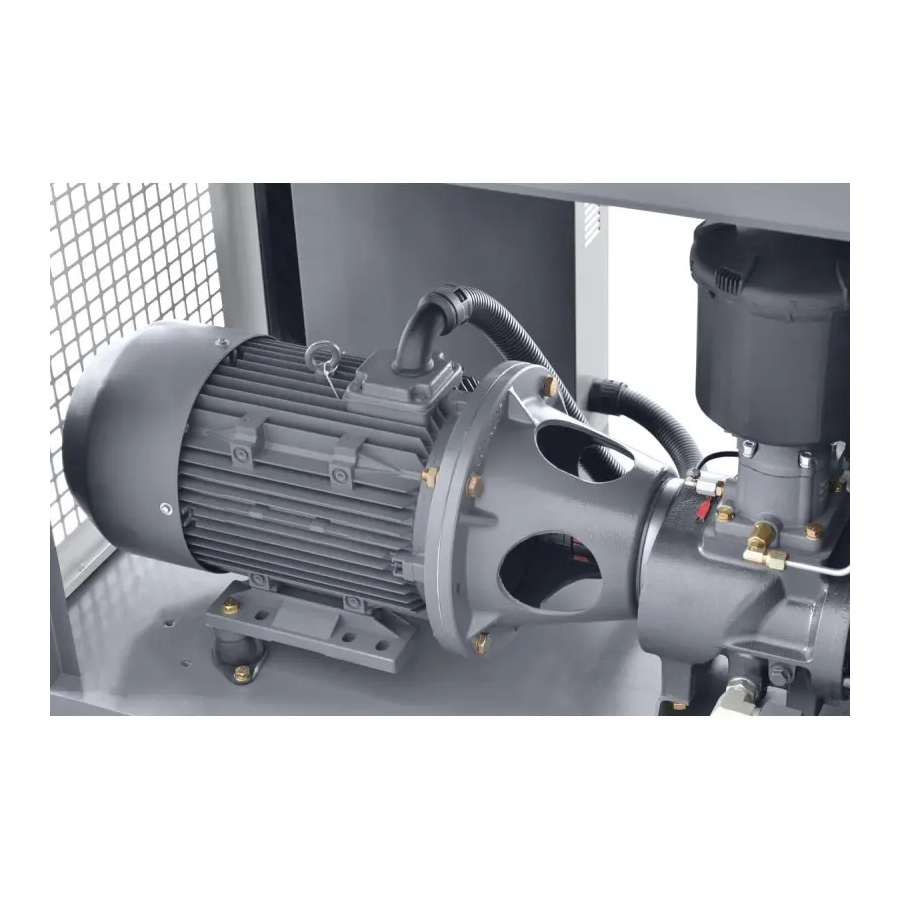

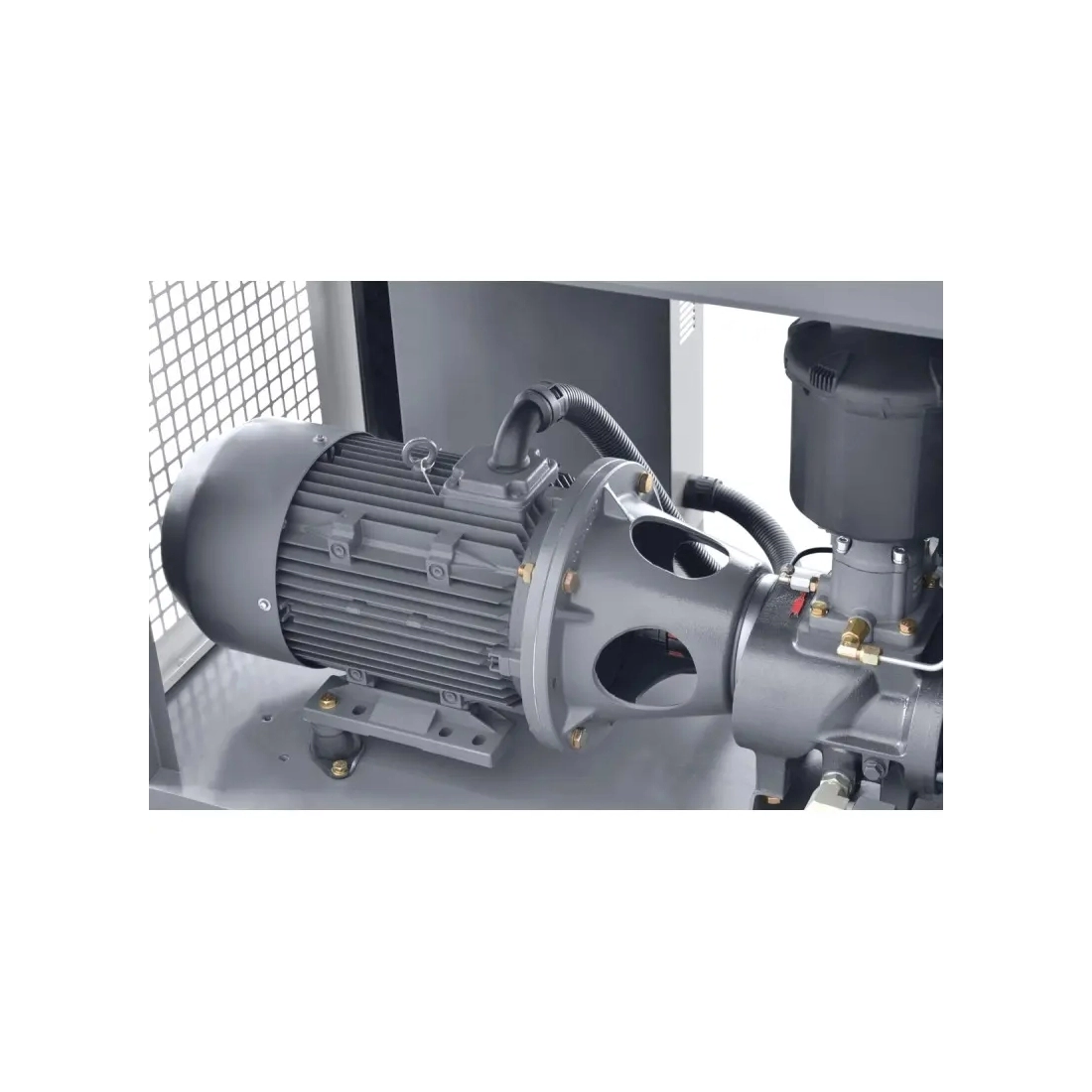

Avantajele motorului cu inducție de 22 kW și invertor

• Economie de energie: invertorul permite reglarea lină și precisă a turației motorului cu inducție. Compresorul își adaptează debitul la cererea curentă de aer comprimat, evitând funcționarea în gol, ciclurile frecvente de pornire și oprire și evacuarea aerului în exces. În funcție de profilul de consum al instalației, economiile pot ajunge de la 25% până la 50%. Cu cât necesarul de aer este mai variabil, cu atât economiile sunt mai mari.
• Presiune stabilă: prin reglarea continuă a turației, invertorul menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de variațiile de consum. Această funcție susține operarea corectă a sculelor și mașinilor pneumatice, previne vârfurile de presiune și crește precizia proceselor.
• Pornire controlată: motorul cu inducție comandat prin invertor pornește lin și gradual, eliminând curenții mari de pornire care pot suprasolicita rețeaua electrică și provoca scăderi de tensiune.
• Solicitări mecanice reduse: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra blocului de șuruburi, rulmenților, cuplajului și motorului.
• Funcționare mai silențioasă: când compresorul lucrează la turație redusă, generează mai puțin zgomot.
• Flexibilitate sporită: compresorul cu invertor poate deservi eficient un spectru larg de cerințe de aer comprimat, inclusiv acolo unde consumul variază pe parcursul zilei, săptămânii sau lunii.
• Control și diagnosticare: invertorul se integrează cu panouri moderne de comandă, oferind funcții de monitorizare a parametrilor, diagnosticare a erorilor, control de la distanță și planificare a mentenanței.

Combinarea motorului cu inducție cu sistemul inteligent de control al invertorului transformă compresorul cu șurub într-o sursă de aer comprimat eficientă, economică și flexibilă, adaptată necesităților dinamice ale industriei.

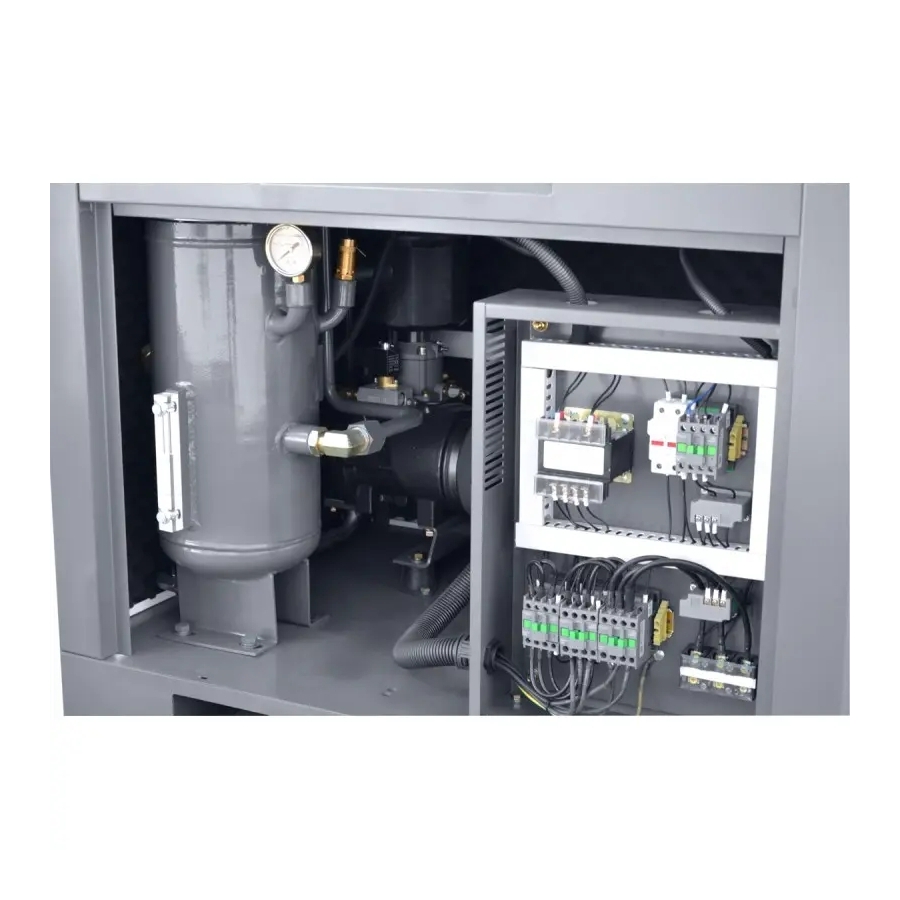

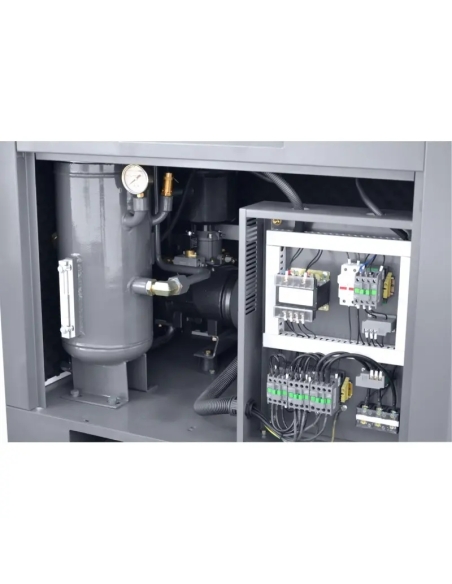

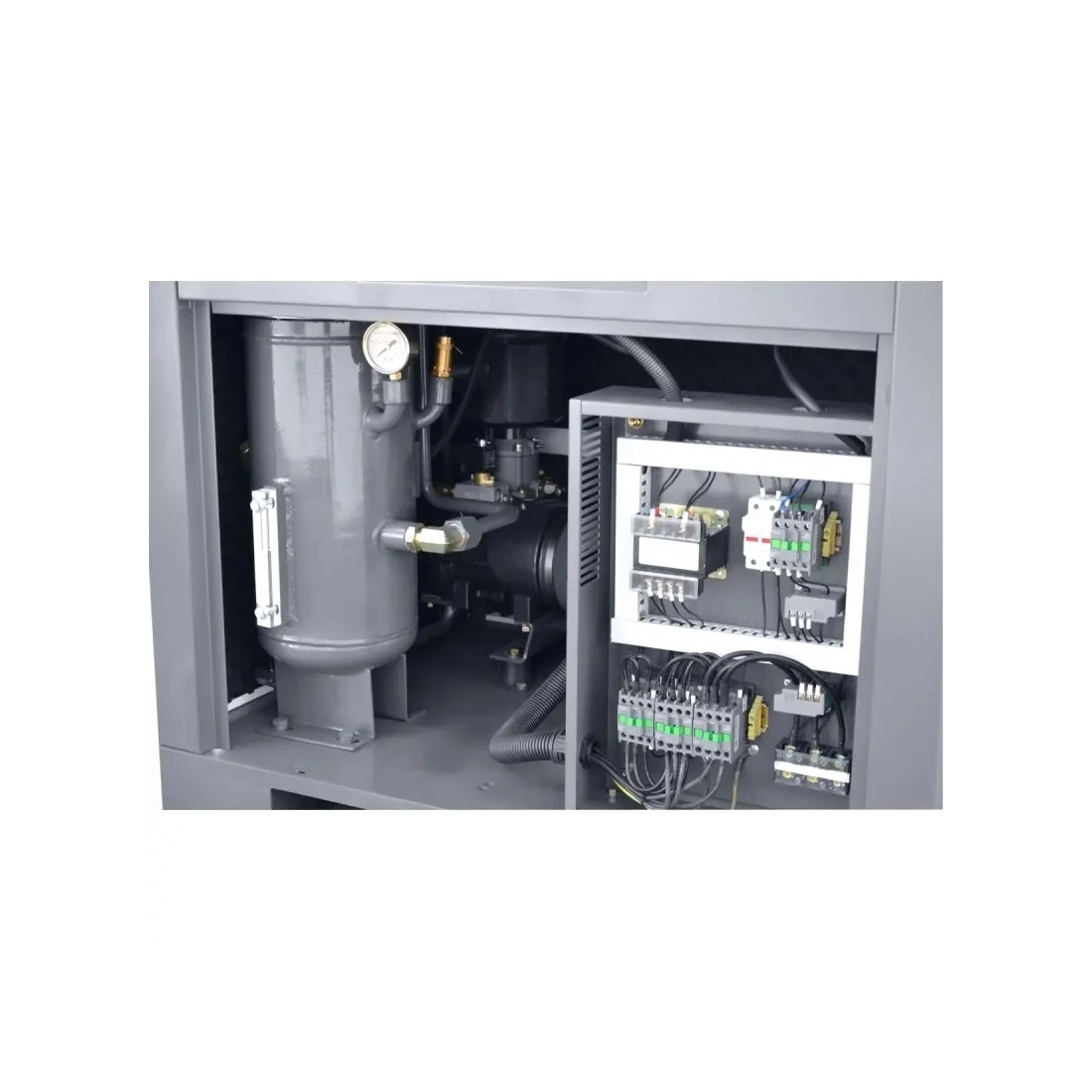

Modulul cu șurub

Compresoarele cu șurub CORMAK din clasa superioară, precum THEOR 30 INVERTER, utilizează module cu șurub avansate tehnologic, concepute pentru randament, precizie și fiabilitate în condiții de utilizare intensă.

• Tehnologie modernă: modulele cu șurub pot funcționa împreună cu invertoare și alte soluții de optimizare a consumului, urmărind obținerea unui debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al procesului de generare a aerului comprimat, menținând presiunea stabilă și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția solidă și materialele utilizate permit funcționarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

Tehnologia utilizată de CORMAK are la bază experiența acumulată și dezvoltarea continuă a soluțiilor pentru creșterea eficienței și productivității.

Invertor integrat

În compresoarele cu șurub CORMAK, precum THEOR 30 INVERTER, invertorul integrat gestionează inteligent motorul și modul de livrare a aerului comprimat.

Invertorul permite reglarea lină a turației motorului și controlul precis al debitului. Compresorul livrează cantitatea de aer necesară în momentul respectiv, spre deosebire de soluțiile tradiționale care funcționează la turație maximă sau intră în regim de mers în gol.

• Pornire lină: invertorul asigură pornirea graduală a motorului, elimină vârfurile de curent care solicită rețeaua electrică și contribuie la funcționarea mai silențioasă și mai stabilă a echipamentului.
• Consum energetic adaptiv: acționarea cu turație variabilă ajustează consumul de energie în funcție de cererea actuală de aer și evită producerea aerului comprimat în exces. În funcție de specificul consumului, se pot obține economii de energie de până la 50%.
• Uzură mecanică redusă: funcționarea fără porniri și opriri bruște reduce solicitările mecanice asupra motorului, blocului de șurub și celorlalte componente.

Invertorul integrat oferă precizie, eficiență energetică și stabilitate în furnizarea aerului comprimat.

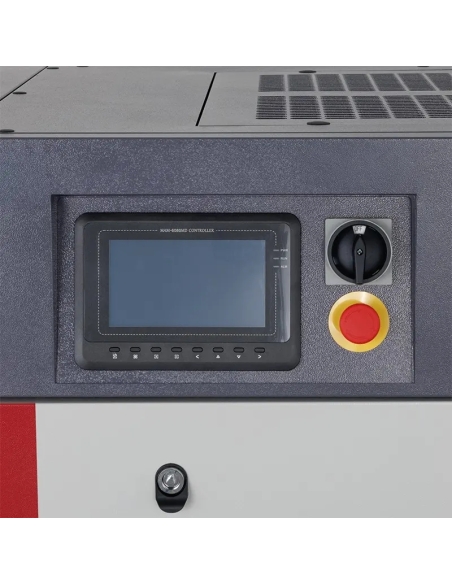

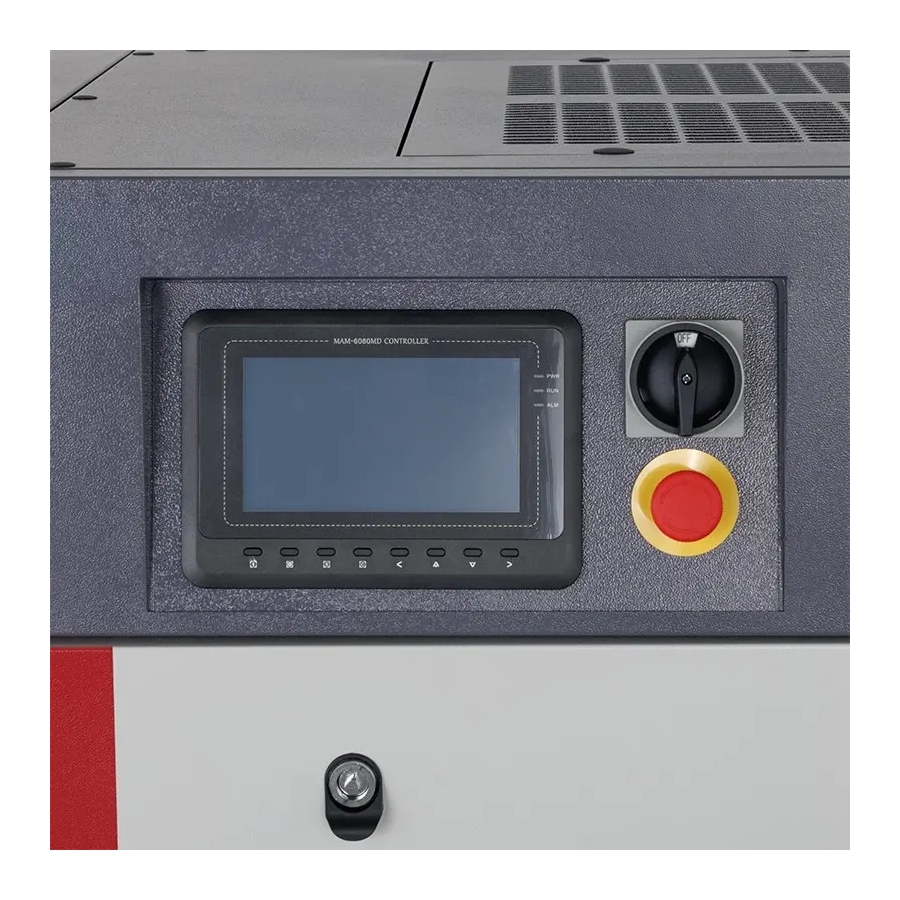

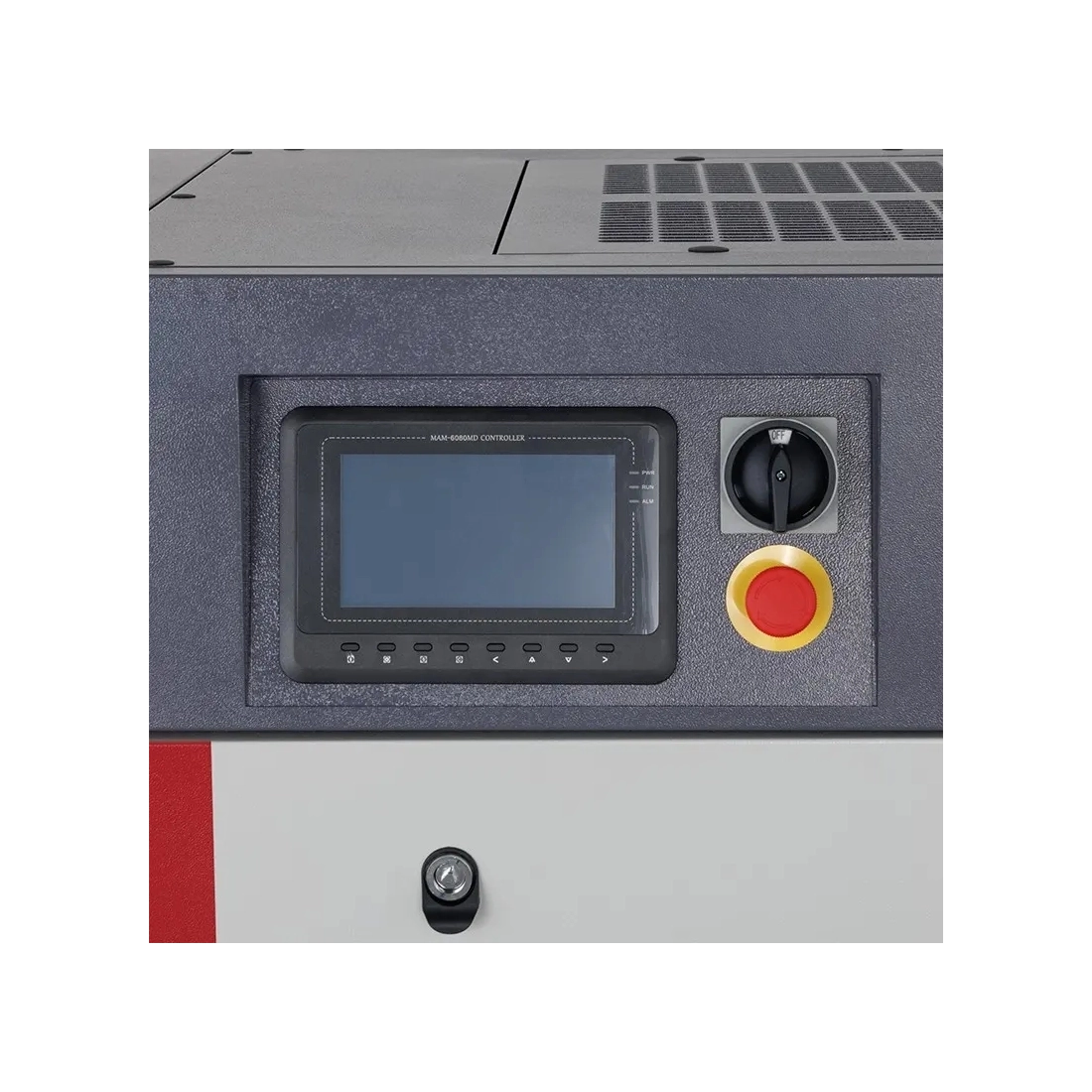

Panou de control intuitiv CORMAK

În compresoarele cu șurub CORMAK, precum THEOR 30 INVERTER, panoul din seria MAM permite gestionarea sistemului de aer comprimat, monitorizarea în timp real și reacția rapidă la modificarea parametrilor de lucru.

• Monitorizare completă: panoul permite urmărirea permanentă a presiunii, temperaturii și stării de funcționare.
• Modificarea setărilor: interfața permite ajustarea rapidă a setărilor și parametrilor în funcție de necesitățile instalației.
• Notificări imediate: controlerul afișează alerte atunci când detectează o neregulă, o defecțiune sau necesitatea unei revizii.

Panoul de control CORMAK permite administrarea precisă a sistemului de aer comprimat.

Documentație pentru UDT

Documentația permite înregistrarea compresorului la Oficiul de Supraveghere Tehnică. Înregistrarea la UDT este obligatorie.

• Declarație de conformitate.
• Certificat pentru rezervor, împreună cu desenul tehnic.
• Certificat pentru supapa de siguranță.
• Manual de utilizare în limba poloneză.

Parametri tehnici – CORMAK THEOR 30 INVERTER

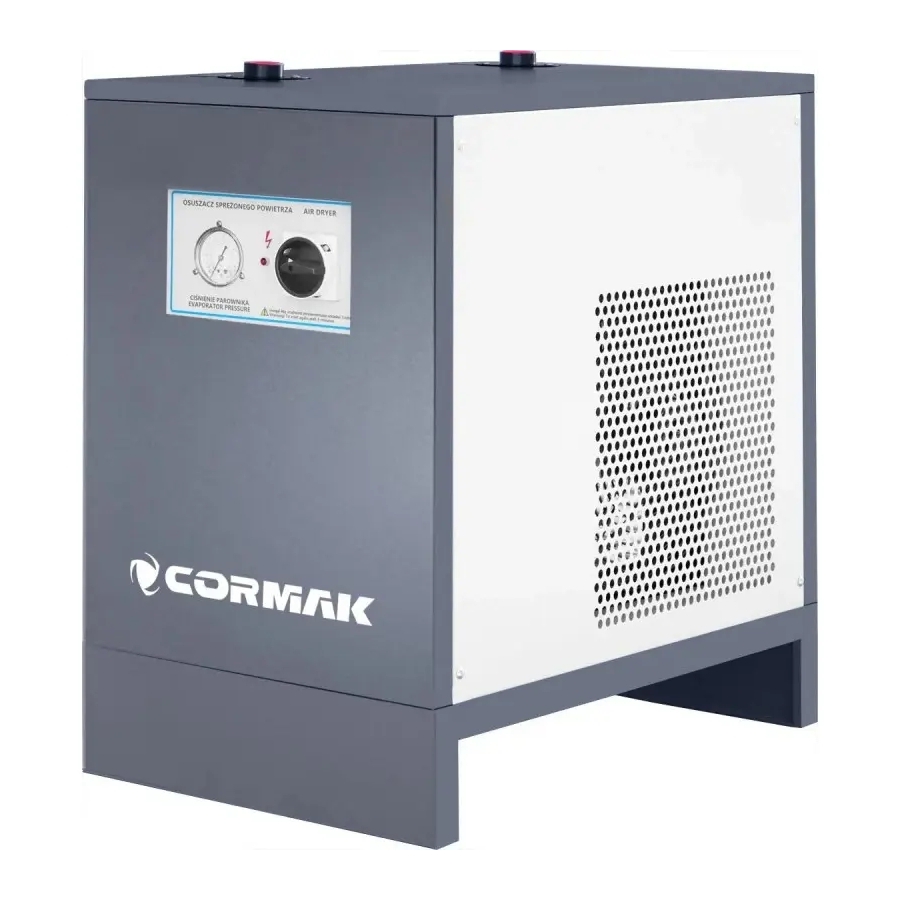

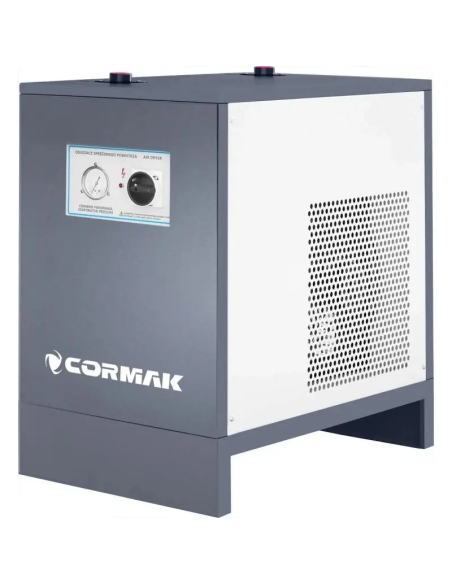

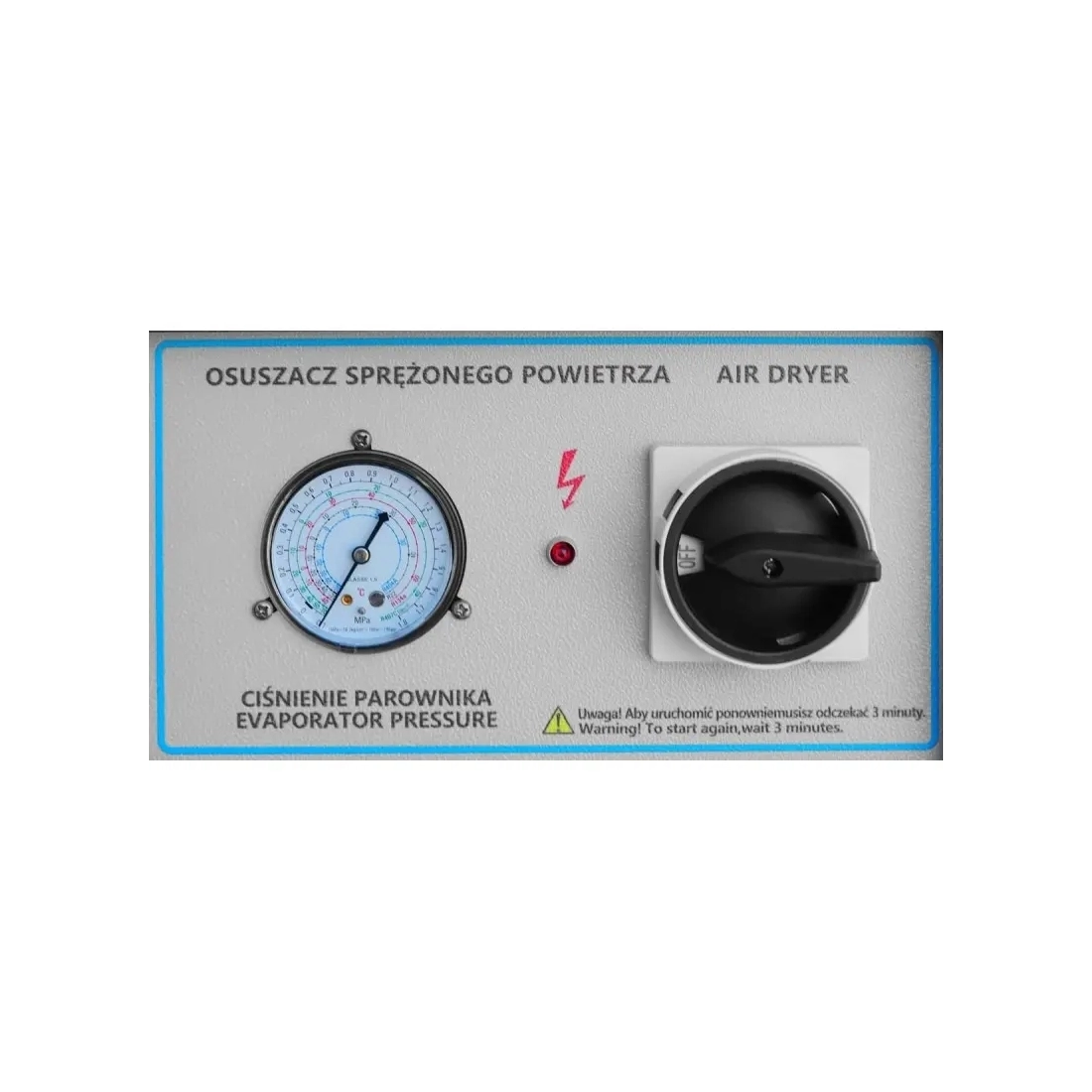

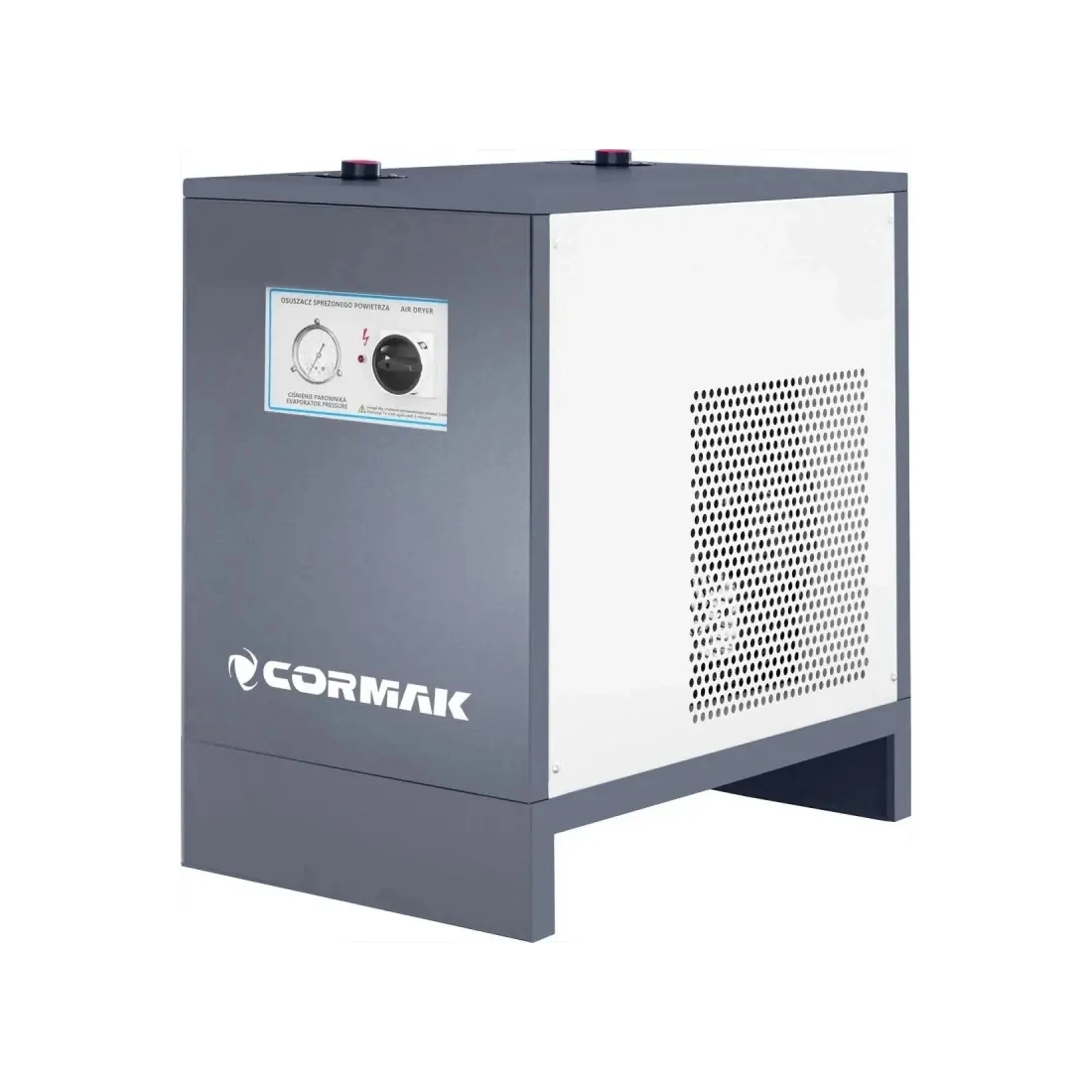

Uscător frigorific pentru aer comprimat IZBERG N30S

Uscătorul de aer comprimat CORMAK este un echipament industrial conceput pentru eliminarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică susține funcționarea stabilă a utilajelor alimentate cu aer comprimat și protejează componentele instalației.

Avantajele uscătorului de aer comprimat CORMAK

• Sistem frigorific avansat: procesul în două etape de răcire a aerului până la punctul de rouă asigură separarea eficientă a umidității și particulelor de ulei.
• Presiune de până la 10 bar: echipamentul este adaptat sistemelor industriale standard.
• Debit ridicat: până la 3800 l/min, adecvat pentru sisteme medii și mari de aer comprimat.
• Consum redus: ventilatorul cu viteză variabilă limitează consumul la 0,9 kW.
• Evacuare automată: supapa automată asigură drenarea condensului fără supravegherea operatorului.
• Construcție compactă: permite integrarea în sistemele pneumatice existente.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate, utilizând un proces de răcire și separare în mai multe etape.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la punctul de rouă de 3°C. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens intră într-un separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.

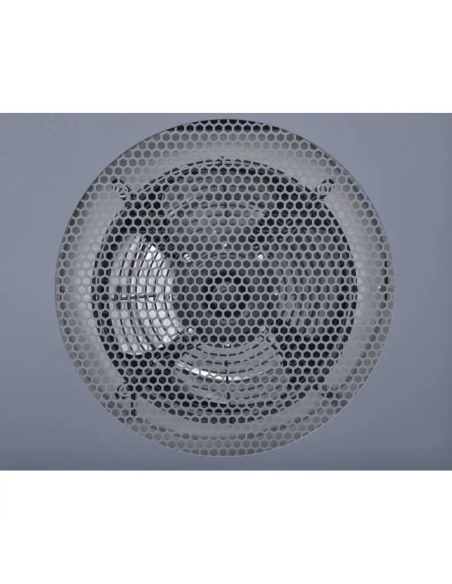

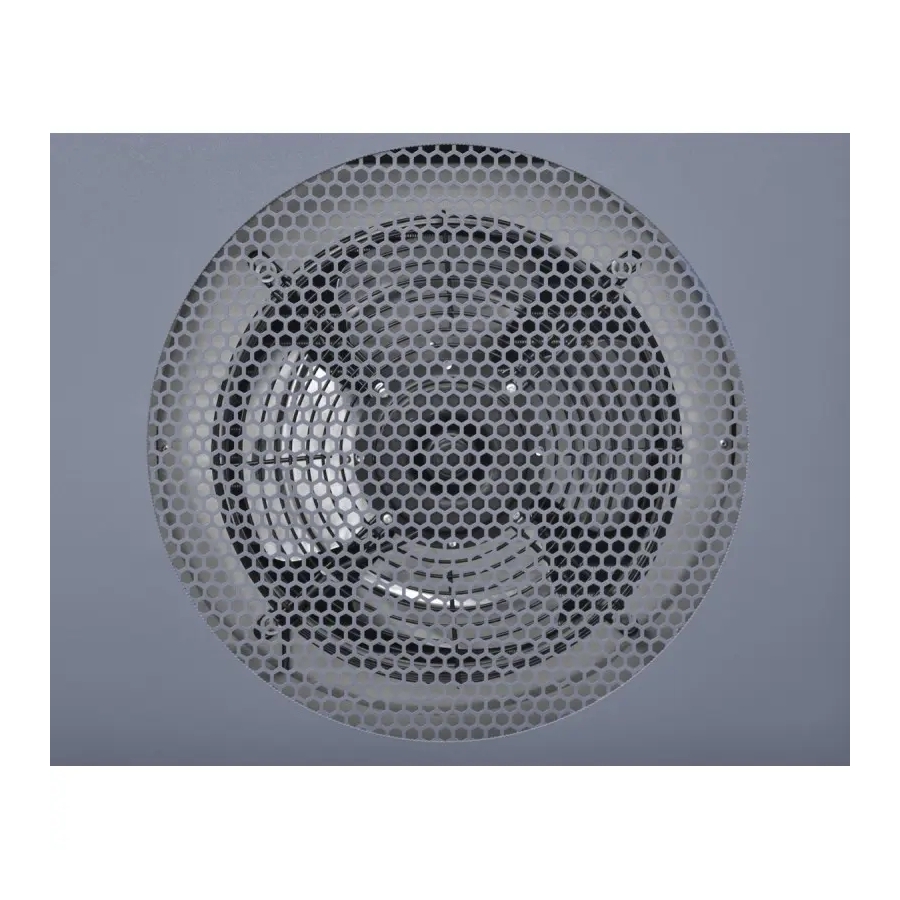

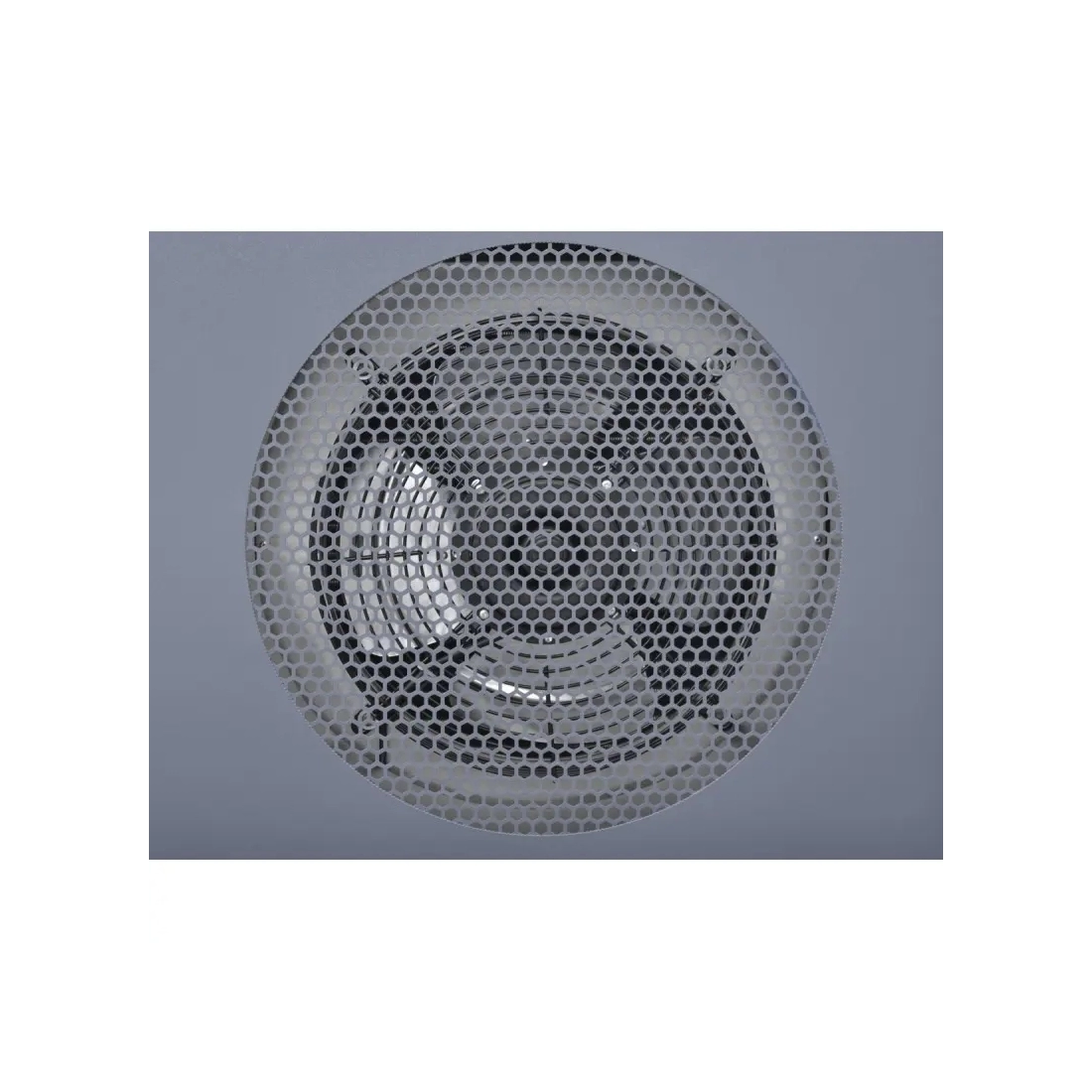

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite ajustarea intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în lucru

Uscătorul pentru compresor CORMAK elimină apa și uleiul din aerul comprimat, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă contribuie la menținerea uniformă a calității aerului.

Aplicații

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt necesare pentru funcționarea corectă a echipamentelor.

• Ateliere mecanice.
• Unități de producție.
• Industria alimentară, după utilizarea filtrelor conforme cerințelor igienice.
• Industria electronică.
• Automatizări industriale.
• Sisteme de vopsire și cabine de pulverizare.
• Mașini CNC cu acționare pneumatică.

Echiparea uscătorului

• Supapă automată de evacuare a condensului.
• Separator integrat pentru apă și ulei.
• Ventilator cu viteză variabilă și adaptare automată la condițiile de lucru.
• Sistem de control electronic pentru stabilitatea parametrilor.
• Carcasă compactă și durabilă, rezistentă la condiții industriale.

Parametri tehnici – IZBERG N30S

Tratarea profesională a aerului

Uscătorul frigorific de aer comprimat CORMAK susține stabilitatea și eficiența sistemului pneumatic. Echipamentul este destinat instalațiilor în care sunt necesare puritatea aerului și protejarea utilajelor împotriva coroziunii și defecțiunilor.

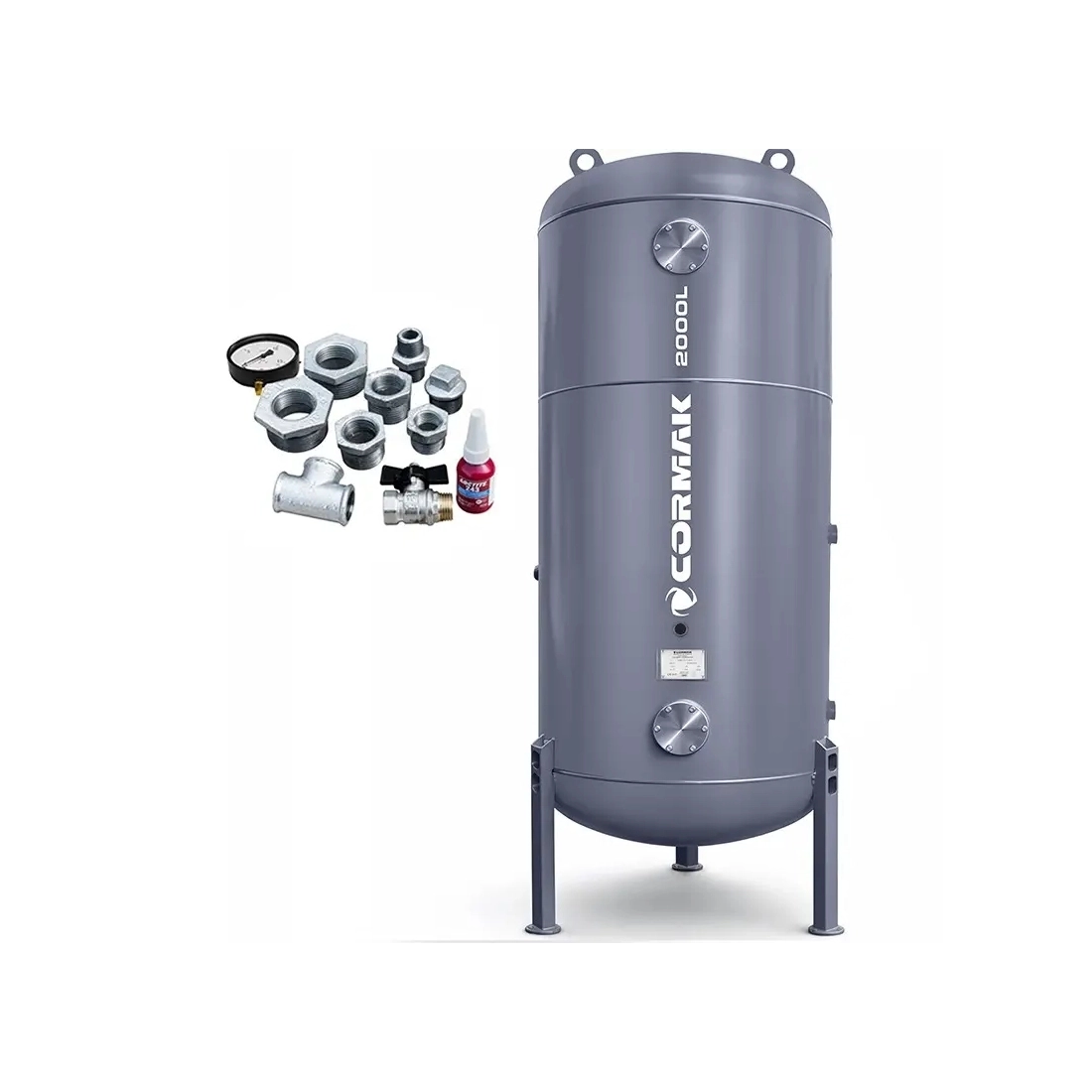

Rezervor vertical pentru aer comprimat CORMAK de 2000 l

Rezervorul de presiune CORMAK, cu o capacitate de 2000 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea sa în sisteme de aer comprimat. Rezervorul poate funcționa ca tampon de stocare și ca element de stabilizare a parametrilor compresorului.

Avantajele rezervorului de presiune CORMAK 2000 l

• Construcție pentru presiune: rezervorul este realizat din oțel cu grosimea de 5 mm, rezistent la presiune și coroziune.
• Certificare UDT și marcaj CE: conformitate cu normele europene de siguranță și calitate.
• Presiune de lucru: 11 bar, pentru utilizare în sisteme pneumatice cu cerințe ridicate.
• Capacitate: 2000 litri, pentru alimentarea stabilă a instalației și reducerea frecvenței pornirii compresorului.
• Sistem de racorduri: până la 6 racorduri cu diametre de 2" și 1/2".
• Protecție anticorozivă: strat de vopsea anticorozivă aplicat la interior și exterior.

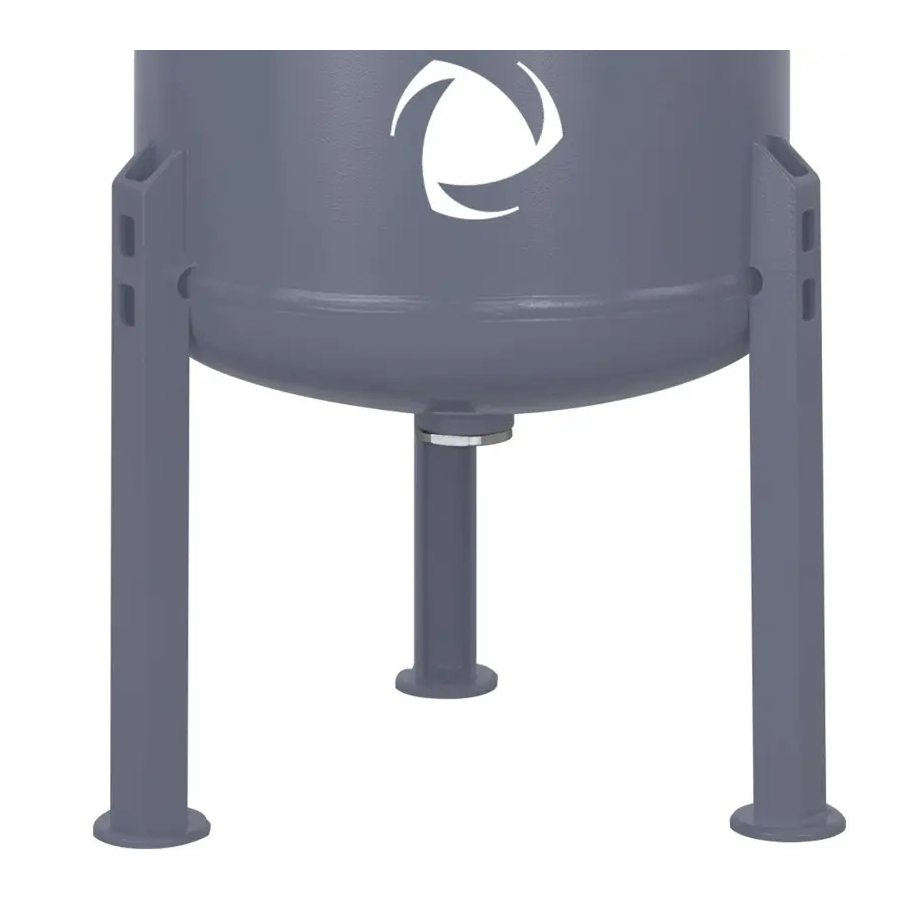

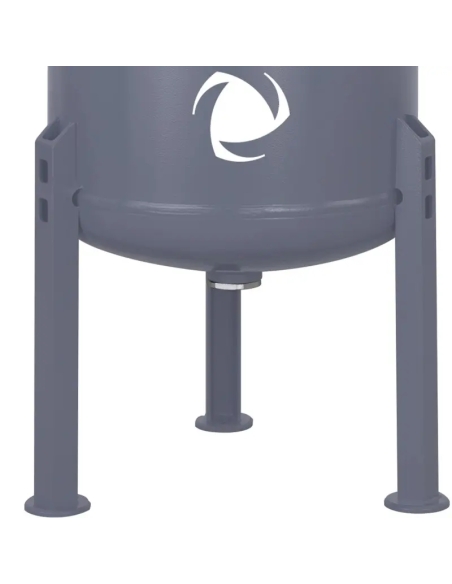

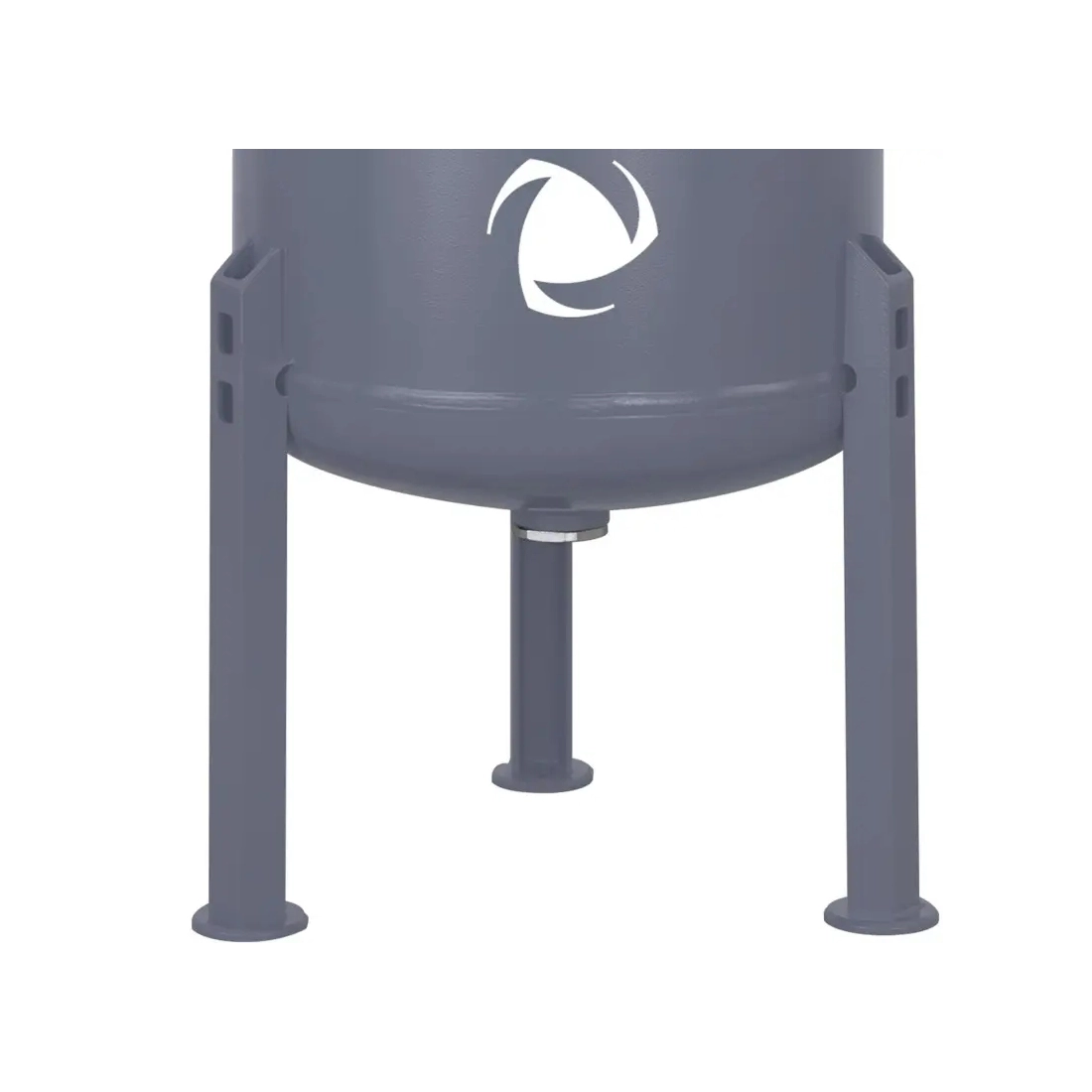

• Montaj vertical: construcția verticală reduce suprafața necesară instalării.

Construcție și tehnologie

Rezervorul de aer comprimat este conceput pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea de 5 mm, rezistă la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este prevăzut cu o plăcuță de identificare care include simbolul CE și numărul organismului notificat UDT, confirmând aprobarea pentru utilizare pe piața poloneză și europeană. Sunt incluse documentația tehnică, pașaportul și certificatele materialelor.

Presiune stabilă și funcționare optimă

Datorită capacității de 2000 litri, rezervorul funcționează ca tampon și stabilizează presiunea în sistemul pneumatic. Echipamentele alimentate cu aer comprimat pot funcționa uniform, iar ciclurile de pornire și oprire ale compresorului sunt limitate. Construcția verticală permite montarea în spații restrânse.

Rezervorul reduce căderile de presiune și previne suprasolicitarea sistemului pneumatic, contribuind la eficiența și siguranța instalației.

Aplicații industriale și de atelier

Rezervoarele de presiune CORMAK sunt utilizate în sectoare industriale, ateliere auto, unități de producție, firme de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: tampon de presiune care reduce frecvența de lucru a compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizări și vopsitorie: element al instalațiilor industriale și sistemelor de vopsire.
• Comandă pneumatică: componentă utilizată în sistemele de comandă pneumatică.

Echipare standard

• Orificii de conectare: 6 buc., cu diametre de 2" și 1/2".
• Plăcuță de identificare cu simbol CE.
• Număr al organismului notificat UDT.
• Documentație tehnică și pașaport de presiune.
• Strat anticoroziv interior și exterior.

Parametri tehnici – rezervor CORMAK 2000 l

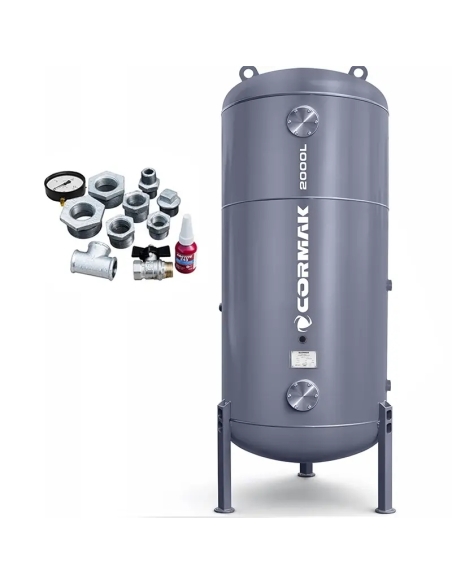

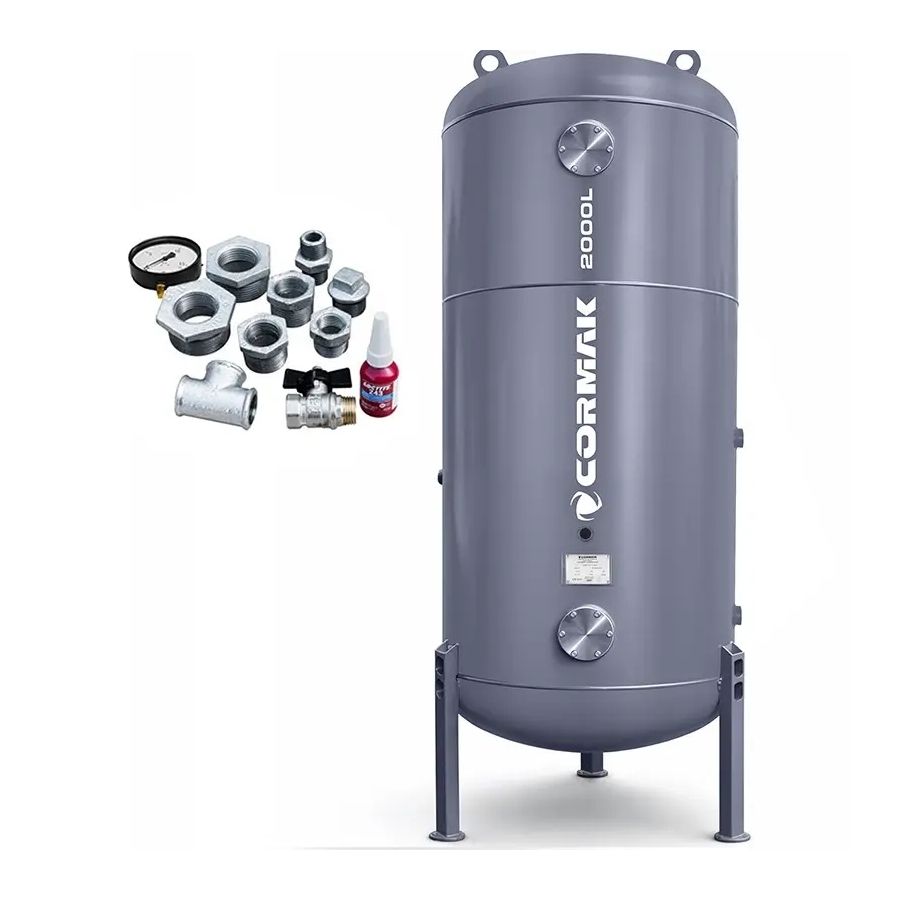

Accesorii pentru rezervor

• Dop 1/2 inch: 2 buc.
• Niplu 1/2 inch: 1 buc.
• Teu de 1/2 inch: 1 buc.
• Reducție 1/2 la 1/4 inch: 1 buc.
• Manometru 1/4 inch: 1 buc.
• Reducție 1 inch la 3/4 inch: 2 buc.
• Robinet cu bilă 1/2 inch: 1 buc.

Atenție

Setul de accesorii nu include supapa de siguranță.
