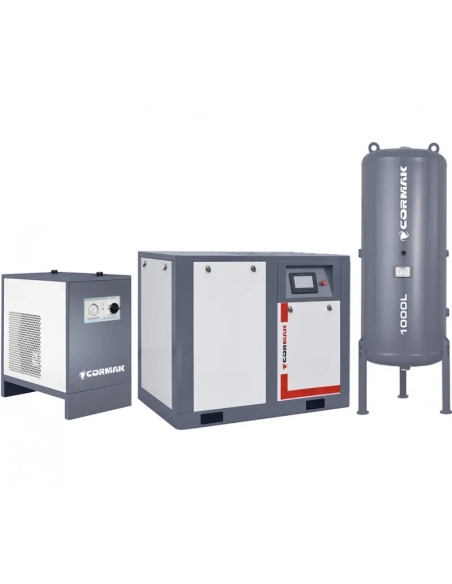

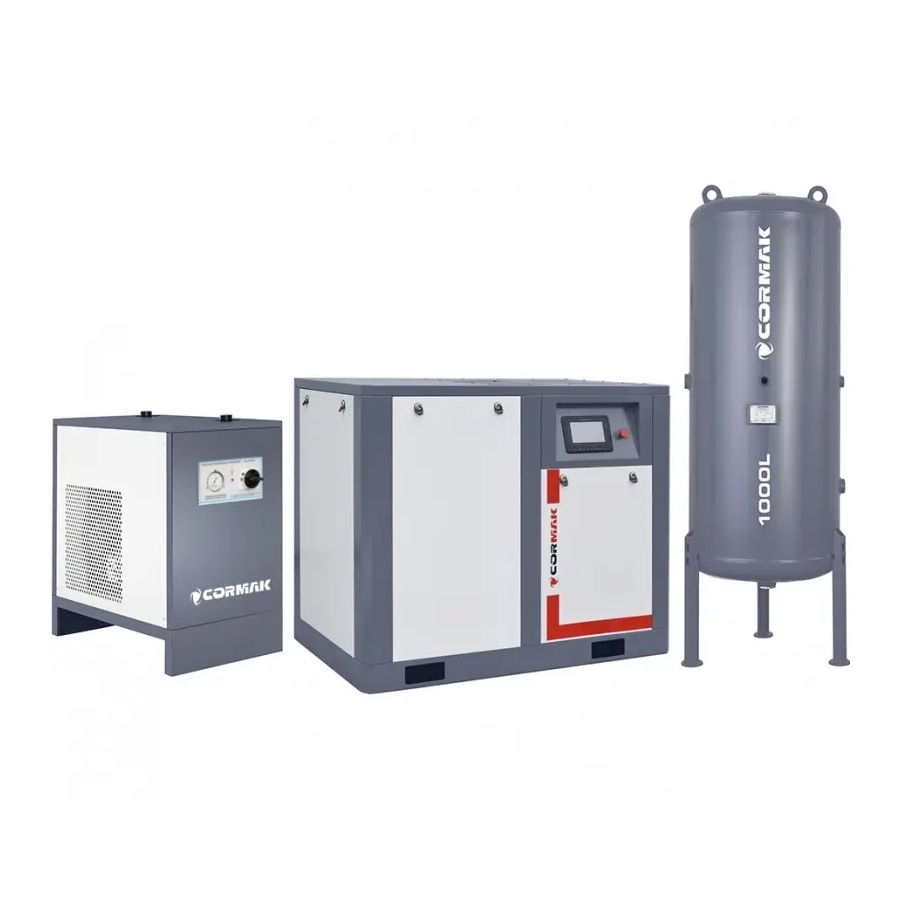

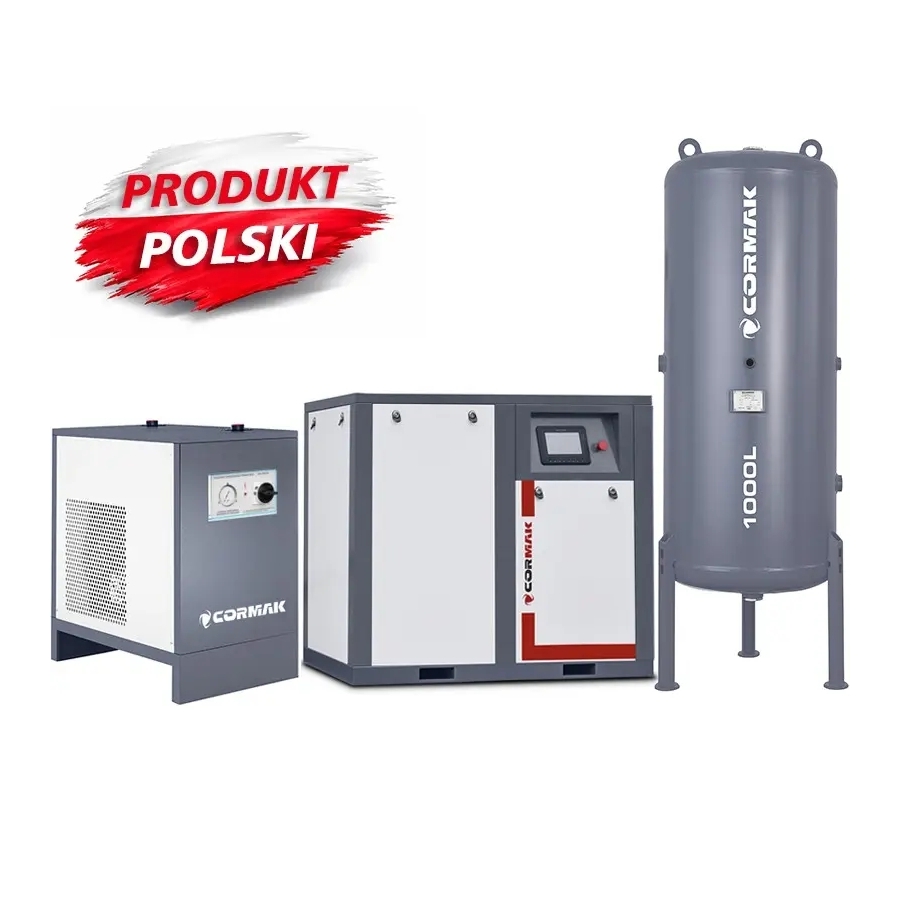

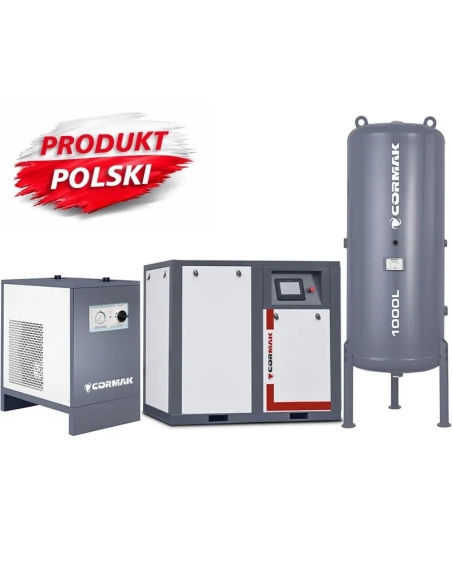

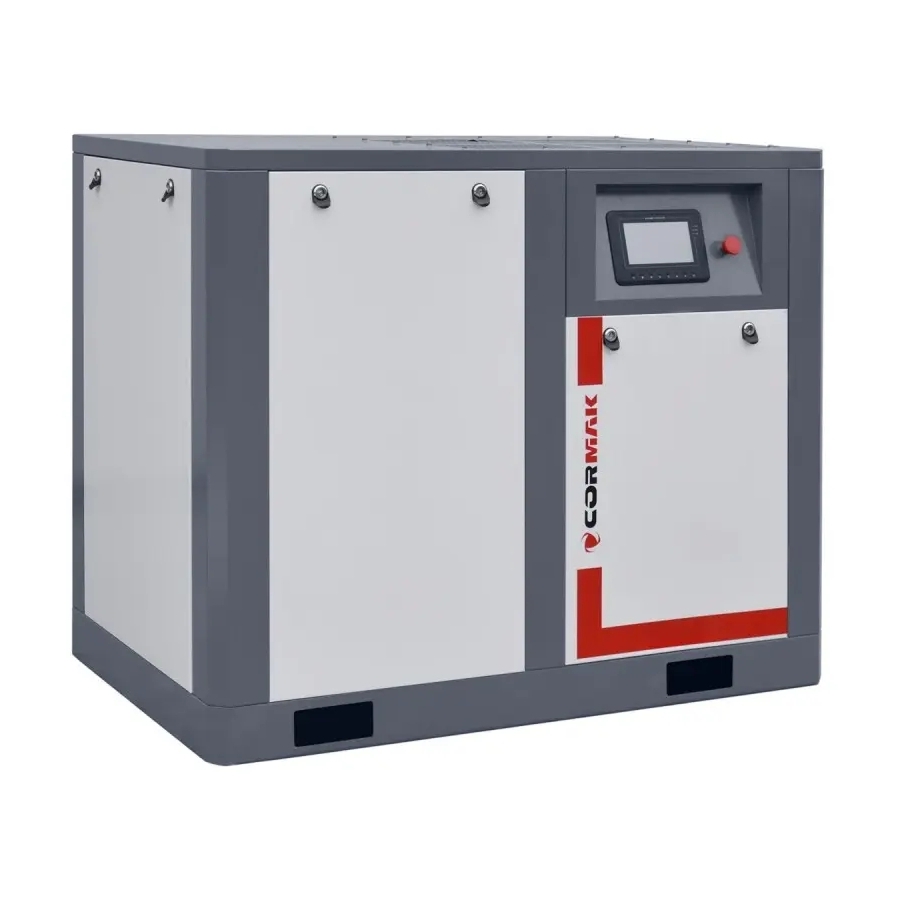

Set compresor cu invertor CORMAK THEOR 50, 37 kW, 7000 l/min, uscător IZBERG N50S și butelie verticală de 1000 l

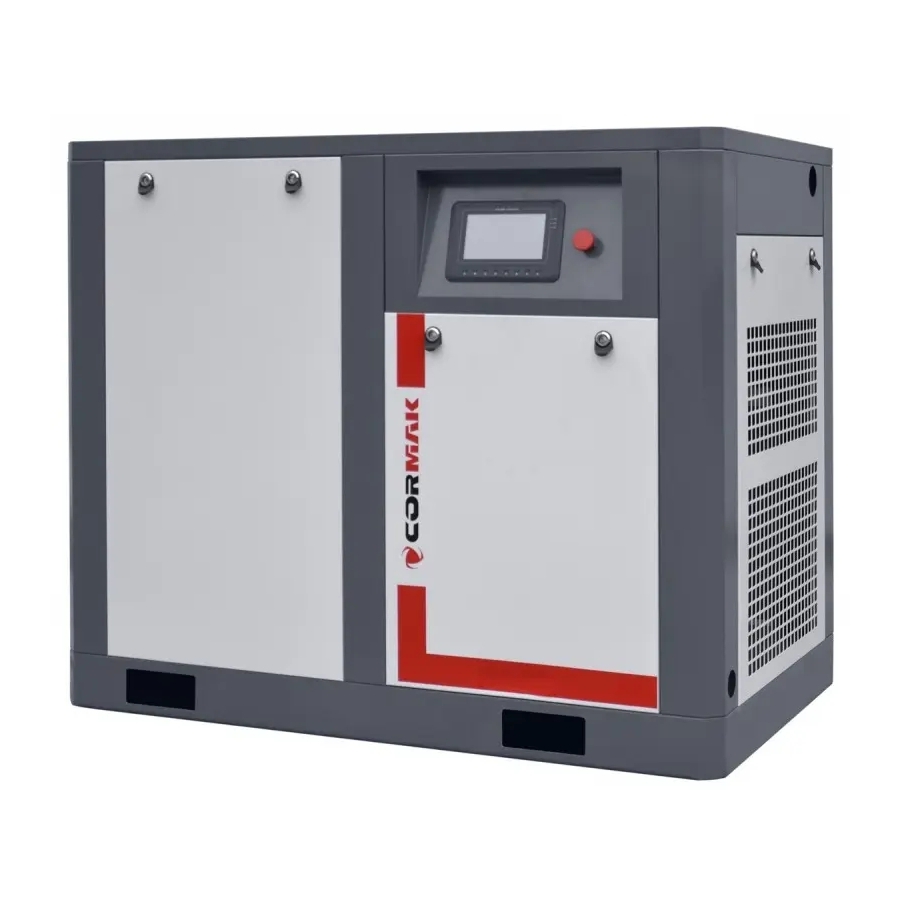

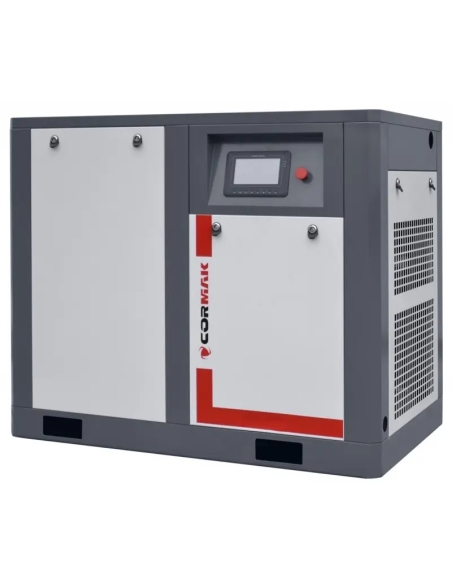

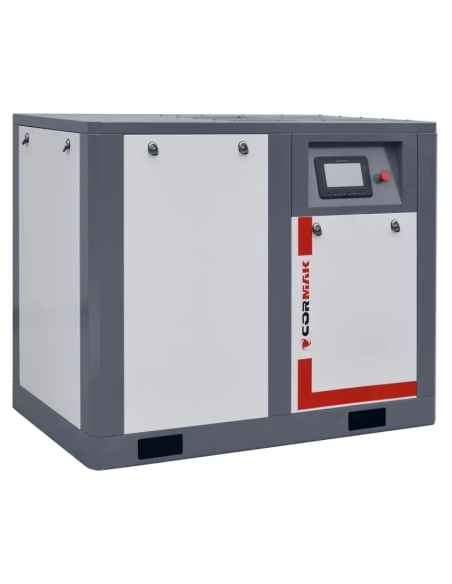

Compresorul cu șurub CORMAK THEOR 50 INVERTER este o soluție profesională pentru alimentarea sculelor pneumatice în atelier, cabina de vopsit sau pe linia de producție. Cu o putere de 37 kW și un debit real de până la 7700 l/min, asigură livrarea constantă a aerului comprimat necesar pentru funcționarea eficientă a cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.

Modelul este proiectat pentru funcționare continuă și poate fi utilizat în aplicații solicitante, inclusiv în vulcanizări, ateliere auto mari și unități de producție. Funcționarea este mai silențioasă și mai stabilă decât în cazul compresoarelor cu piston.

Modelul THEOR 50 INVERTER se remarcă prin transmisia directă, care oferă eficiență mai bună și pierderi de putere mai mici față de modelele cu transmisie pe curea. Această soluție permite utilizarea optimă a puterii motorului și obținerea unui debit ridicat cu un consum redus de energie.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de lucru este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre funcționarea compresorului.

• Presiune: până la 10 bar
• Debit: până la 7700 l/min
• Putere: 37 kW

Compresoare cu șurub CORMAK

Compresoarele cu șurub CORMAK folosesc soluții constructive moderne, concepute pentru aplicații solicitante și funcționare eficientă.

• Construcție inovatoare: ingineria avansată, precizia europeană a execuției, structura robustă și componentele moderne susțin funcționarea îndelungată în condiții dificile.
• Optimizarea eficienței: tehnologia cu invertor și algoritmii inteligenți permit modelului CORMAK THEOR 50 INVERTER să adapteze dinamic consumul de energie la necesarul curent de aer comprimat, menținând performanța maximă.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnosticarea rapidă. Opțiunea de acces la distanță extinde posibilitățile de control.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii permite furnizarea cantității de aer comprimat necesare, maximizând eficiența energetică și reducând pierderile.
• Dezvoltare sustenabilă: tehnologiile economice reduc consumul de energie și impactul asupra mediului, iar opțiunea de recuperare a căldurii permite valorificarea energiei.

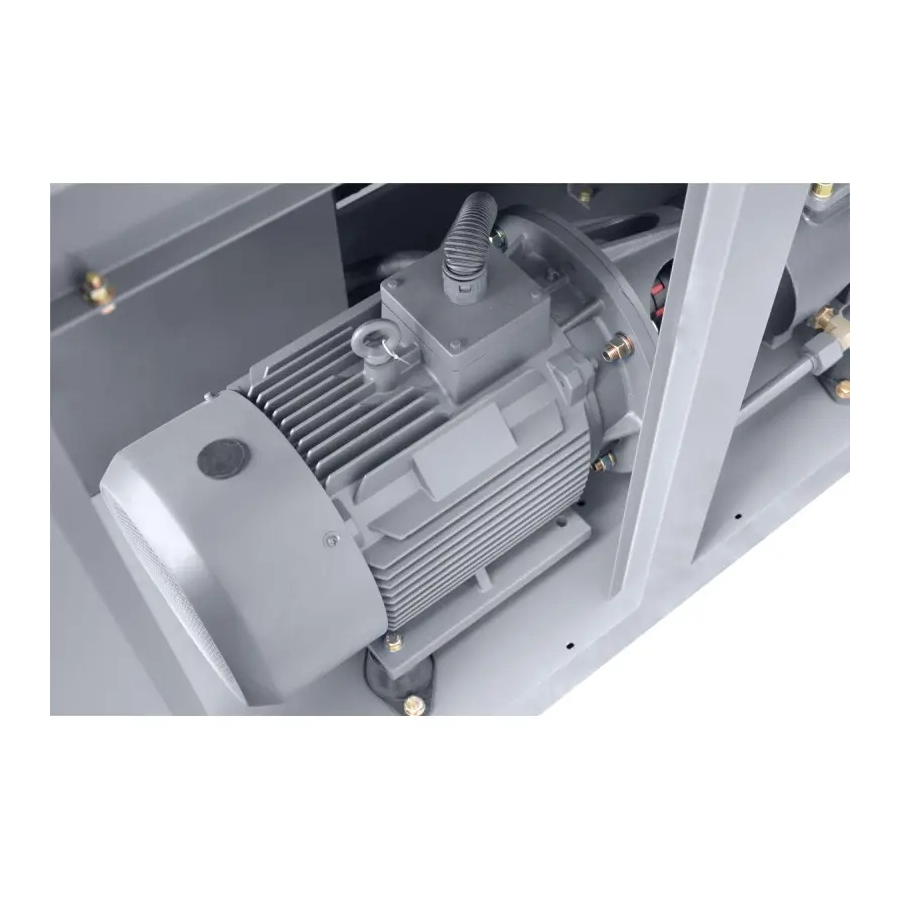

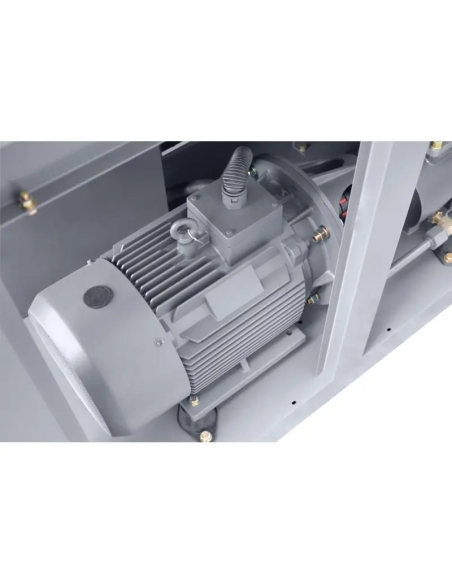

Avantajele motorului asincron de 37 kW cu invertor

• Economii de energie electrică: invertorul permite reglarea lină și precisă a turației motorului asincron. Compresorul își adaptează debitul la necesarul curent de aer comprimat, evitând funcționarea în gol, ciclurile frecvente de pornire și oprire și pierderile de energie prin evacuarea excesului de aer. În funcție de profilul consumului, economiile pot ajunge de la 25% până chiar la 50%. Cu cât cererea de aer este mai variabilă, cu atât economiile pot fi mai mari.
• Presiune stabilă: reglarea continuă a turației menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuațiile cererii. Aceasta susține funcționarea corectă a sculelor și mașinilor pneumatice, previne vârfurile de presiune și crește precizia proceselor.
• Pornire progresivă: motorul asincron comandat prin invertor pornește progresiv și lin, eliminând curenții mari de pornire care ar putea suprasolicita rețeaua electrică și provoca scăderi de tensiune.
• Solicitări mecanice reduse: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului, contribuind la extinderea duratei de viață a componentelor.
• Funcționare mai silențioasă: atunci când compresorul lucrează la o turație mai mică, în condiții de consum redus, generează mai puțin zgomot.
• Flexibilitate ridicată: compresorul cu invertor poate acoperi eficient o plajă largă de cerere de aer comprimat, inclusiv în unitățile în care consumul variază pe parcursul zilei, săptămânii sau lunii.
• Control și diagnosticare: invertorul se integrează cu panouri moderne de control și oferă funcții de monitorizare a parametrilor, diagnosticare a erorilor, control de la distanță și planificare a mentenanței.

Combinația dintre motorul asincron și controlul inteligent al invertorului transformă compresorul cu șurub într-o sursă de aer comprimat eficientă, economică și flexibilă, adaptată necesităților dinamice ale industriei.

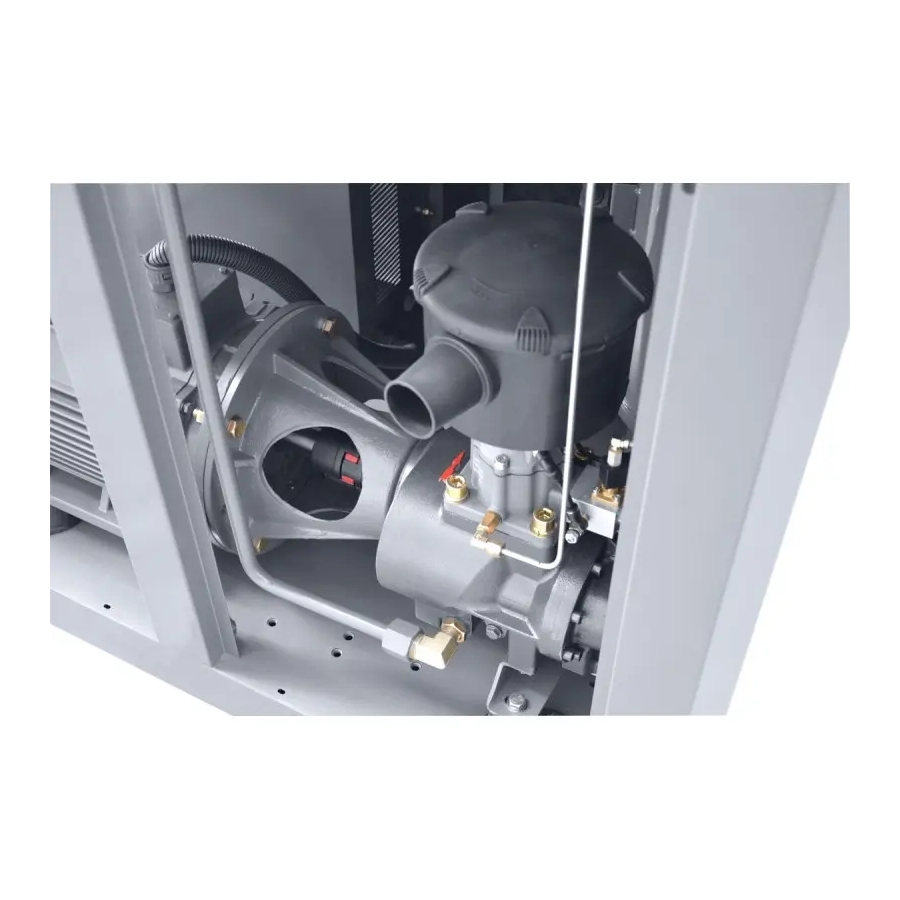

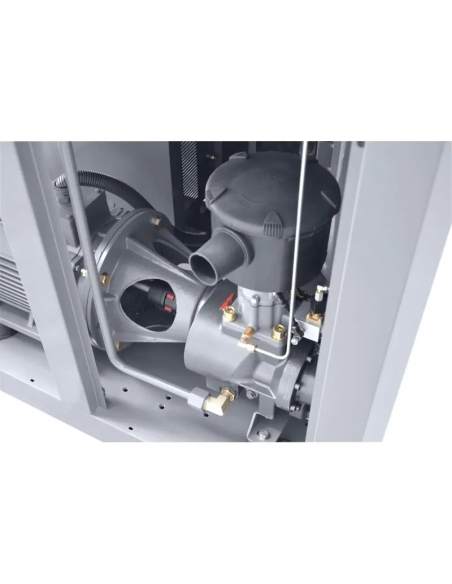

Modulul cu șurub

Compresoarele cu șurub Cormak din gama premium, inclusiv THEOR 50 INVERTER, folosesc module cu șurub avansate tehnologic, care contribuie la performanța și fiabilitatea echipamentului. Fiecare modul este proiectat pentru a face față inclusiv exploatării intensive.

• Tehnologie modernă și eficientă: modulele cu șurub sunt compatibile cu soluții de optimizare a consumului de energie, inclusiv cu invertoare, și sunt concepute pentru debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al procesului de producere a aerului comprimat, obținerea unei presiuni stabile și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția robustă și materialele utilizate susțin funcționarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

Tehnologia utilizată în compresoarele Cormak este rezultatul experienței acumulate în industrie și al dezvoltării continue a soluțiilor pentru eficiență și productivitate.

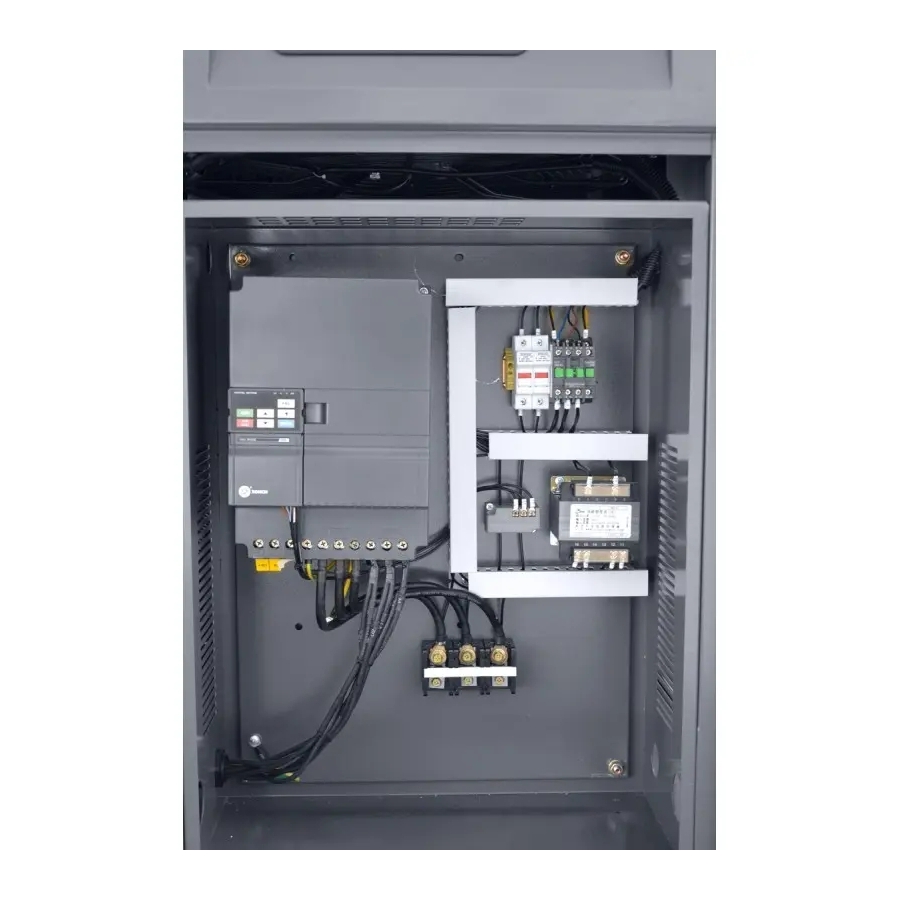

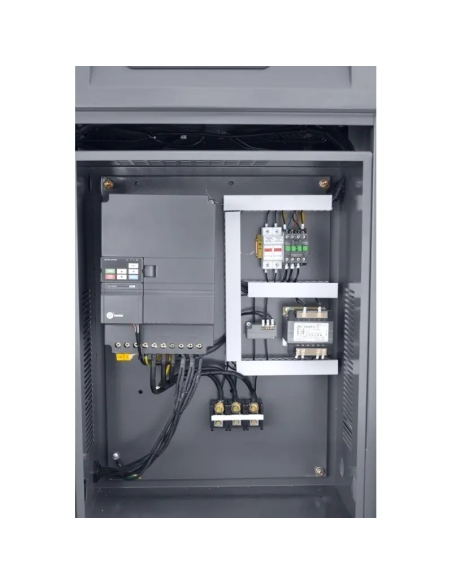

Invertor integrat

În compresoarele cu șurub Cormak, inclusiv THEOR 50 INVERTER, invertorul încorporat gestionează inteligent funcționarea motorului și modul de livrare a aerului comprimat.

Invertorul permite reglarea lină a turației motorului și controlul precis al debitului compresorului. Astfel, compresorul furnizează cantitatea de aer necesară în acel moment, în loc să funcționeze permanent la turație maximă sau în regim de mers în gol.

• Pornire lină: invertorul elimină vârfurile bruște ale curentului de pornire care încarcă rețeaua electrică și asigură o funcționare mai stabilă a echipamentului.
• Consum adaptat necesarului: acționarea cu turație variabilă adaptează dinamic consumul de energie la necesarul curent de aer. În funcție de specificul consumului, se pot obține economii de energie electrică de până la 50%.
• Uzură mecanică redusă: funcționarea fără porniri și opriri bruște reduce solicitările mecanice asupra motorului, blocului cu șurub și celorlalte componente.

Invertorul integrat oferă precizie și fiabilitate în furnizarea aerului comprimat, alături de optimizarea consumului de energie.

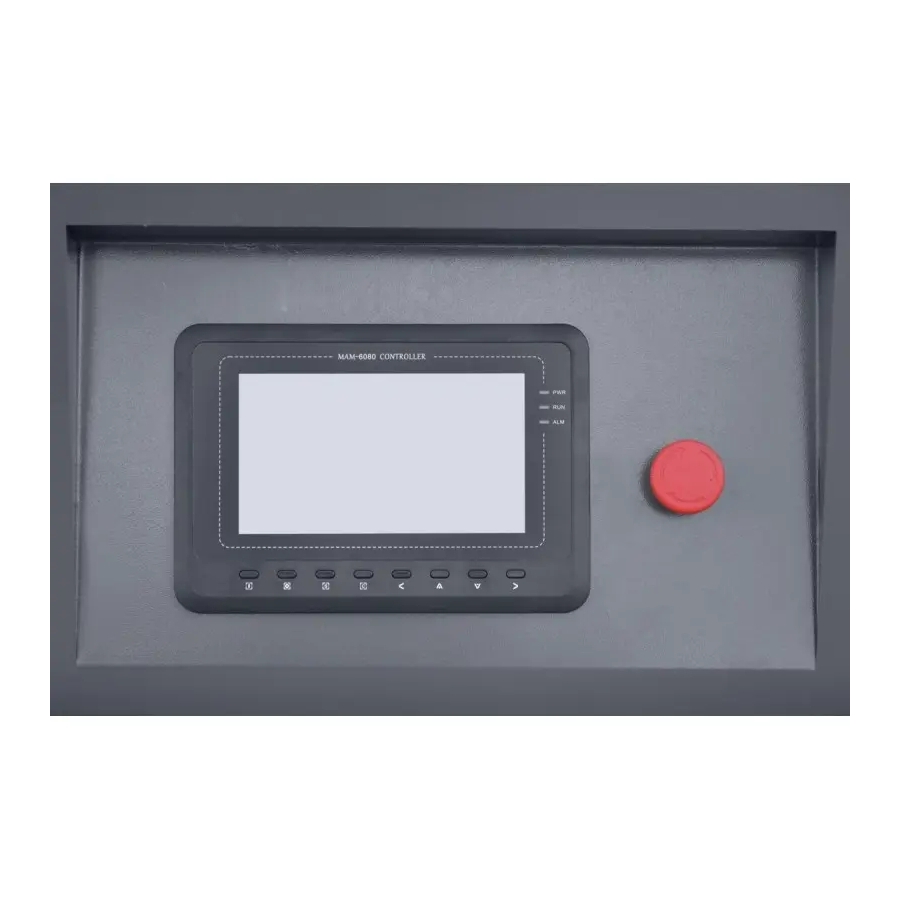

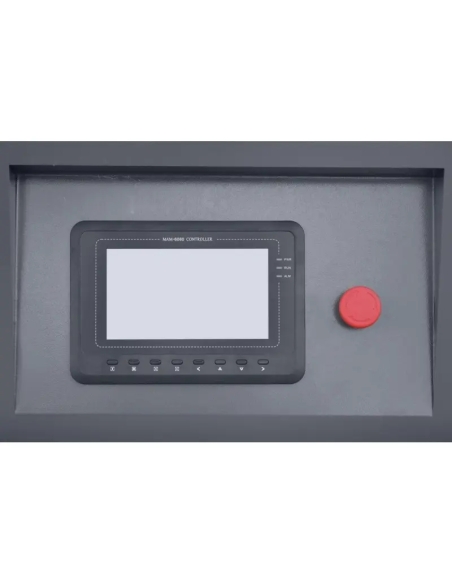

Panou de comandă CORMAK

Compresorul THEOR 50 INVERTER este prevăzut cu panoul din seria MAM, proiectat pentru gestionarea sistemului de aer comprimat, monitorizarea continuă și reacția rapidă la parametrii de funcționare.

• Monitorizare completă: panoul permite urmărirea în timp real a presiunii, temperaturii și stării de funcționare.
• Modificarea setărilor: interfața permite ajustarea rapidă a setărilor și parametrilor în funcție de necesitățile instalației.
• Notificări imediate: controlerul reacționează la evenimentele operaționale și afișează notificări în cazul unei defecțiuni sau al necesității unei revizii.

Panoul de control Cormak permite gestionarea precisă și eficientă a sistemului de aer comprimat.

Documentație completă pentru UDT

Documentația permite înregistrarea compresorului la Oficiul de Supraveghere Tehnică. Înregistrarea la UDT este obligatorie.

• Declarație de conformitate
• Certificat pentru rezervor, împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Instrucțiuni de utilizare în limba poloneză

Echipamentul provine de la un producător polonez cu experiență în domeniul compresoarelor.

Parametri tehnici – CORMAK THEOR 50 INVERTER

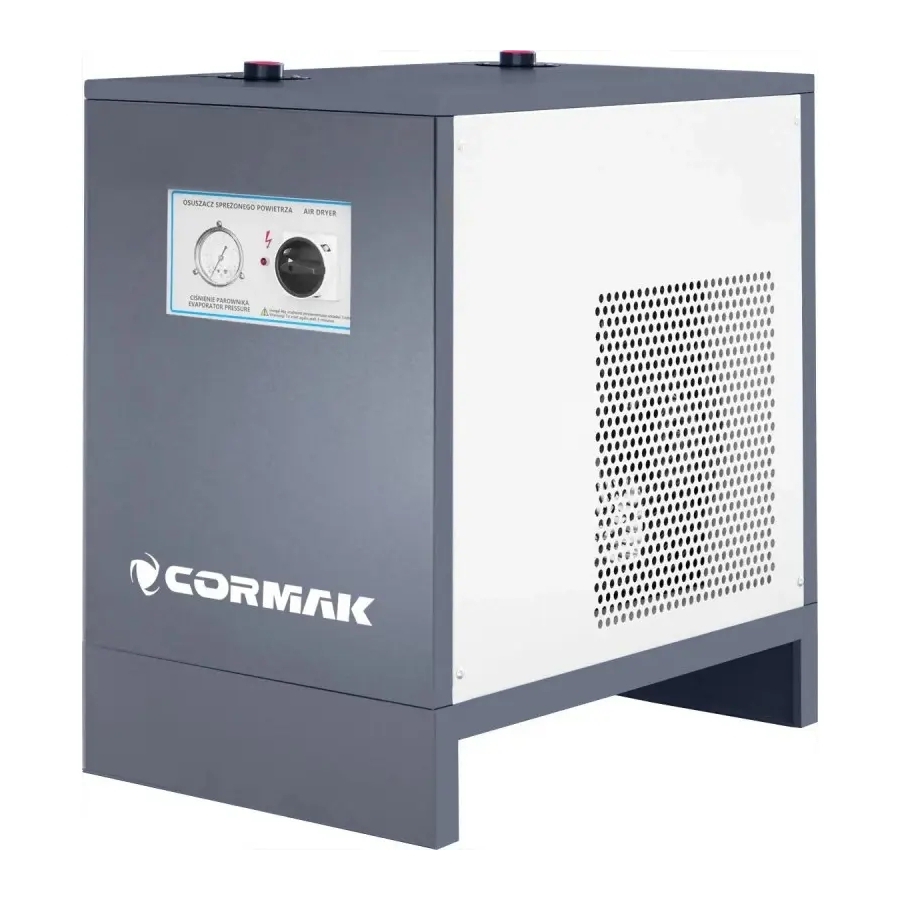

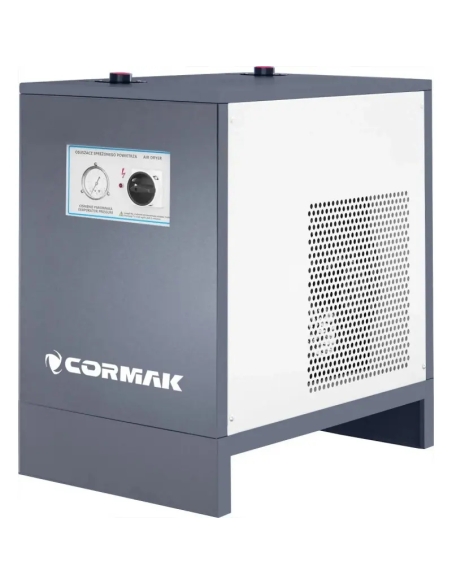

Uscător frigorific pentru aer comprimat IZBERG N50S

Uscătorul frigorific pentru aer comprimat CORMAK este un echipament industrial conceput pentru îndepărtarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia de răcire contribuie la funcționarea stabilă a echipamentelor alimentate cu aer comprimat și la protejarea acestora.

Avantajele uscătorului de aer comprimat CORMAK

• Sistem frigorific avansat: procesul în două etape răcește aerul până la punctul de rouă și asigură separarea umidității și a particulelor de ulei.
• Funcționare stabilă: echipamentul este adaptat instalațiilor de până la 10 bar.
• Debit ridicat: debitul de până la 7000 l/min permite utilizarea în sisteme medii și mari de aer comprimat.
• Consum optimizat: ventilatorul cu turație variabilă reduce consumul de putere la 1,37 kW.
• Drenaj automat: supapa automată asigură evacuarea condensului fără supravegherea operatorului.
• Construcție compactă: dimensiunile compacte permit integrarea în sistemele pneumatice existente.

Construcția și tehnologia uscătorului

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate, folosind un proces de răcire și separare desfășurat în mai multe etape.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Curgerea în contracurent și recuperarea căldurii cresc eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la 3°C, temperatura punctului de rouă. Procesul determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens intră într-un separator, unde condensul este separat și evacuat automat în afara echipamentului.

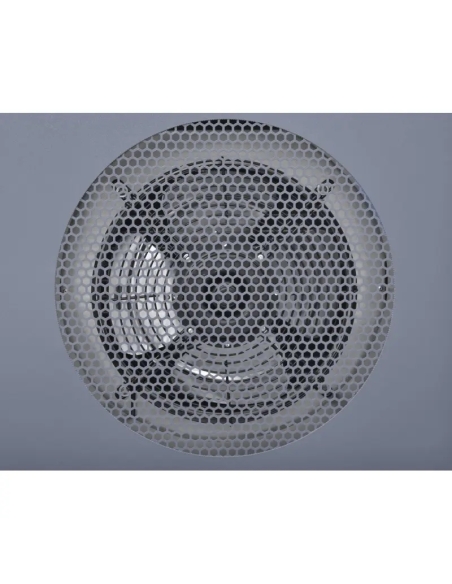

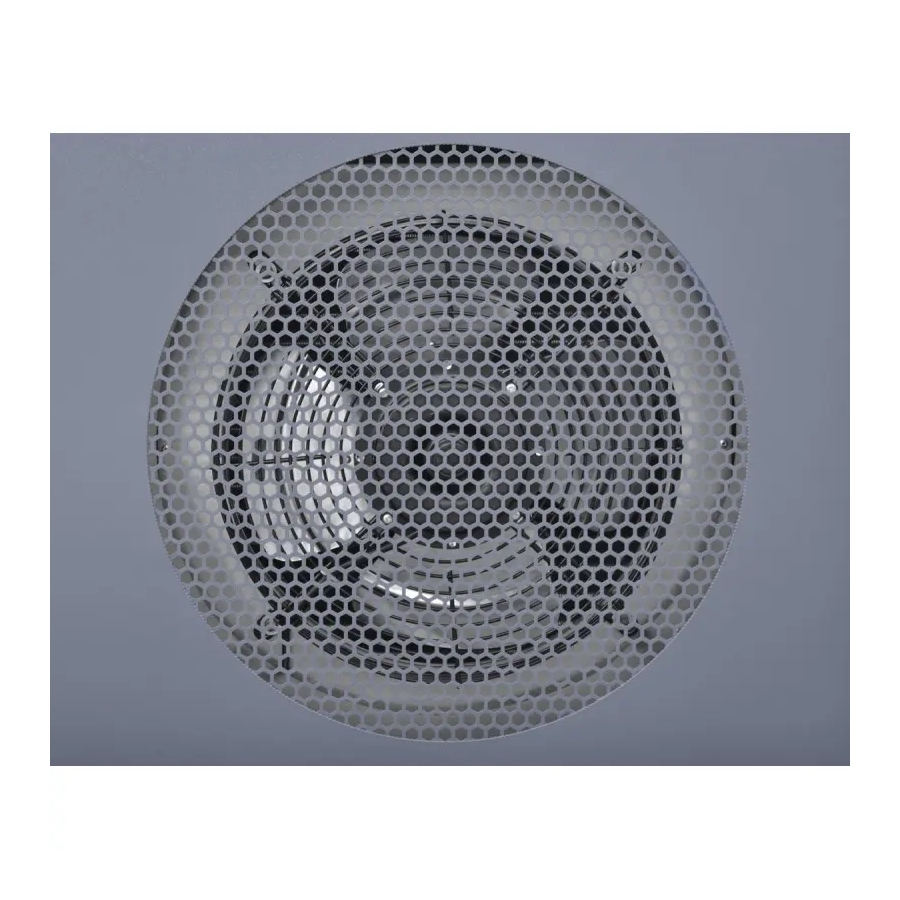

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă adaptează intensitatea răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizia și eficiența uscătorului

Tehnologia frigorifică permite îndepărtarea apei și uleiului, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă asigură o calitate uniformă a aerului și funcționarea fiabilă a sistemului pneumatic.

Aplicațiile uscătorului

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt esențiale pentru funcționarea mașinilor și echipamentelor:

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după utilizarea filtrelor conforme cerințelor de igienă
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echiparea uscătorului

• Supapă automată de drenaj al condensului
• Separator integrat de apă și ulei
• Ventilator cu turație variabilă și adaptare automată la condițiile de lucru
• Sistem de control electronic pentru stabilitatea parametrilor
• Carcasă compactă și durabilă, rezistentă la condiții industriale

Parametri tehnici – IZBERG N50S

Uscătorul frigorific pentru aer comprimat CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic, menținând puritatea aerului și protejând mașinile împotriva coroziunii și defecțiunilor provocate de umiditate.

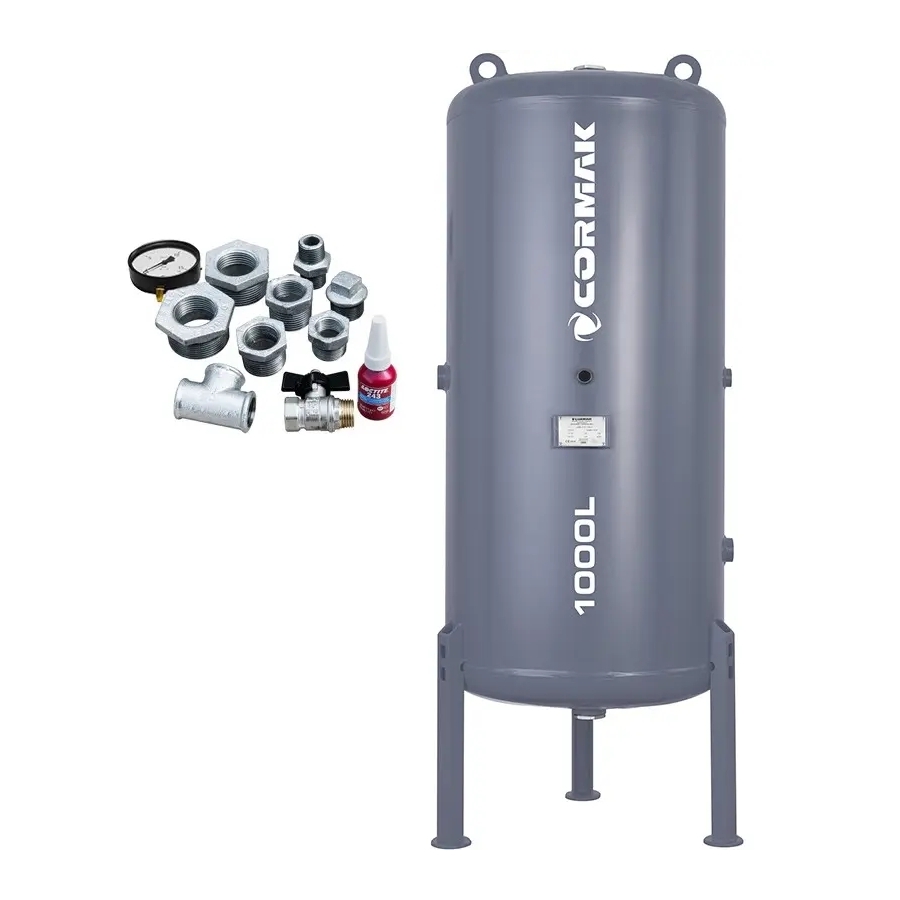

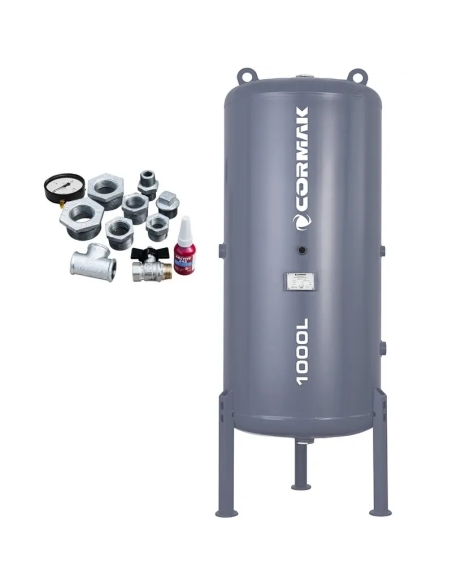

Rezervor pentru aer comprimat de 1000 L cu accesorii

Rezervorul de presiune CORMAK are o capacitate de 1000 litri și o presiune de lucru de 11 bar. Este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea rezervorului în sisteme de aer comprimat. Acesta poate funcționa ca rezervor tampon și ca element de stabilizare a parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 1000 L

• Construcție pentru presiune: rezervorul este realizat din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
• Certificare UDT și CE: conformitate cu normele europene de siguranță și calitate.
• Presiune de lucru: 11 bar, adecvată pentru majoritatea sistemelor pneumatice, inclusiv pentru cele cu cerințe ridicate.
• Capacitate: 1000 litri, pentru alimentarea stabilă a instalației pneumatice și reducerea frecvenței de pornire a compresorului.
• Sistem de racorduri: până la 6 racorduri cu diametre de 2", 1/2", pentru conectarea la diferite instalații.
• Protecție anticorozivă: strat de vopsea anticorozivă aplicat la interior și exterior.

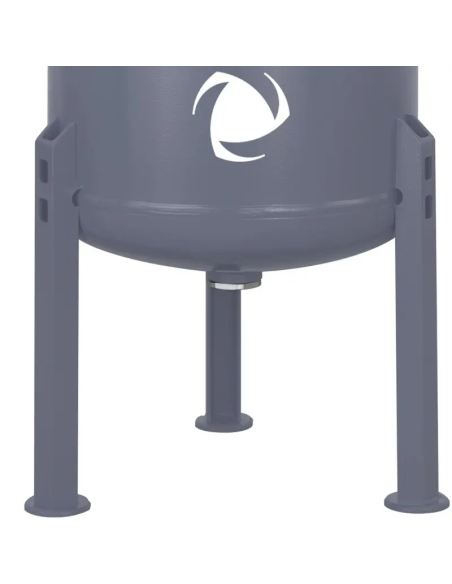

• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

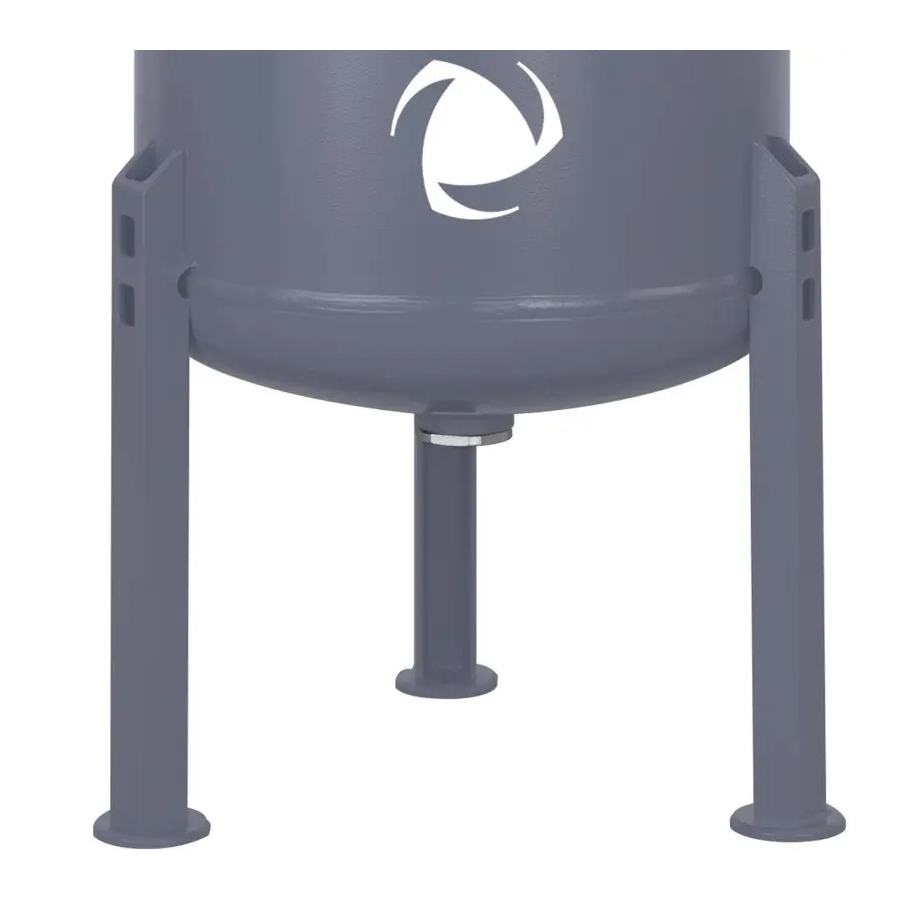

Construcția rezervorului

Rezervorul de aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, este conceput pentru presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele rezervorului sunt protejate cu vopsea anticorozivă rezistentă la agenți chimici și atmosferici.

Rezervorul este echipat cu o plăcuță de identificare care include simbolul CE și numărul organismului notificat UDT, confirmând aprobarea pentru utilizare pe piața poloneză și europeană. Setul include documentație tehnică, pașaport și certificate de material.

Presiune stabilă și funcționare eficientă

Datorită capacității de 1000 litri, rezervorul funcționează ca tampon de aer și stabilizează presiunea în sistemul pneumatic. Acest lucru permite funcționarea uniformă a echipamentelor alimentate cu aer comprimat și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite instalarea în spații limitate.

Un rezervor corect dimensionat minimizează scăderile de presiune și previne suprasolicitarea sistemului pneumatic, contribuind la eficiența și siguranța instalației.

Utilizările rezervorului

Rezervoarele de presiune CORMAK pot fi utilizate în sectoare industriale, ateliere auto, unități de producție, companii de construcții și instalații centrale de aer comprimat:

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: tampon de presiune care reduce frecvența funcționării compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizări industriale și vopsitorie: integrarea în instalațiile pneumatice specifice acestor aplicații.
• Comandă pneumatică: utilizarea drept componentă de bază a sistemului.

Echiparea standard a rezervorului

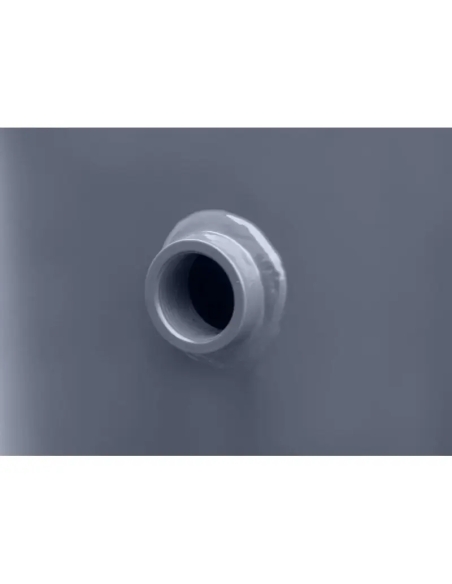

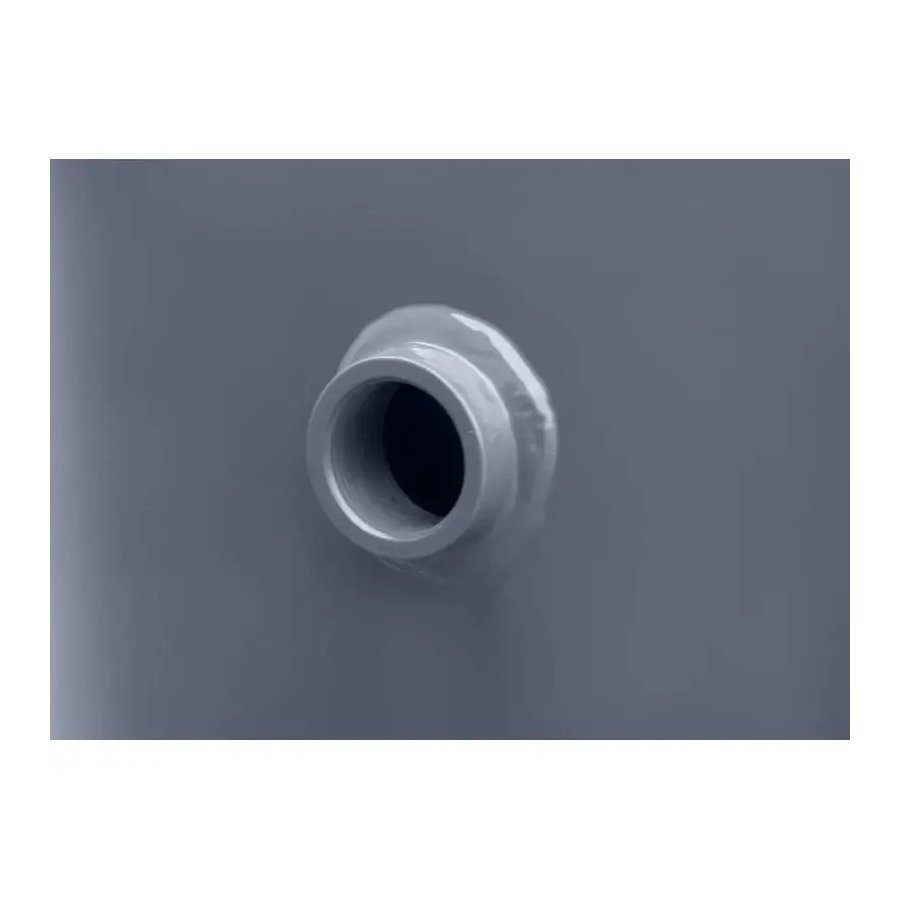

• Orificii de conectare: 6 buc. – diametre 2", 1/2"
• Plăcuță de identificare cu simbol CE
• Numărul organismului notificat UDT
• Documentație tehnică completă și pașaport de presiune
• Acoperire anticorozivă interioară și exterioară

Parametri tehnici – rezervor CORMAK 1000 L

Accesorii pentru rezervor

• Dop 1/2 inch – 2 buc.
• Niplu 1/2 inch – 1 buc.
• Teu 1/2 inch – 1 buc.
• Reducție 1/2 la 1/4 inch – 1 buc.
• Manometru 1/4 inch – 1 buc.
• Reducție 1 inch la 3/4 inch – 2 buc.
• Robinet cu bilă 1/2 inch – 1 buc.

Atenție

Supapa de siguranță nu este inclusă în setul de accesorii.
