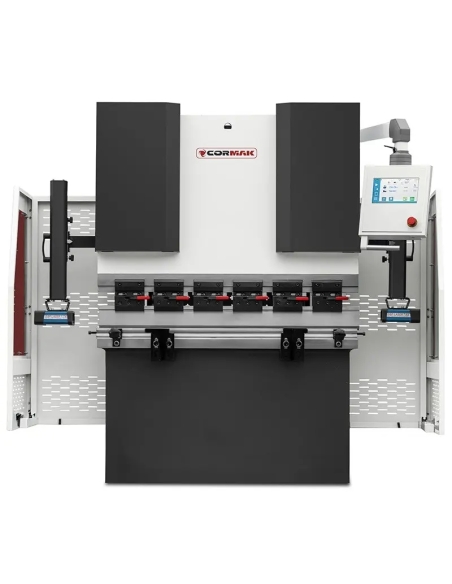

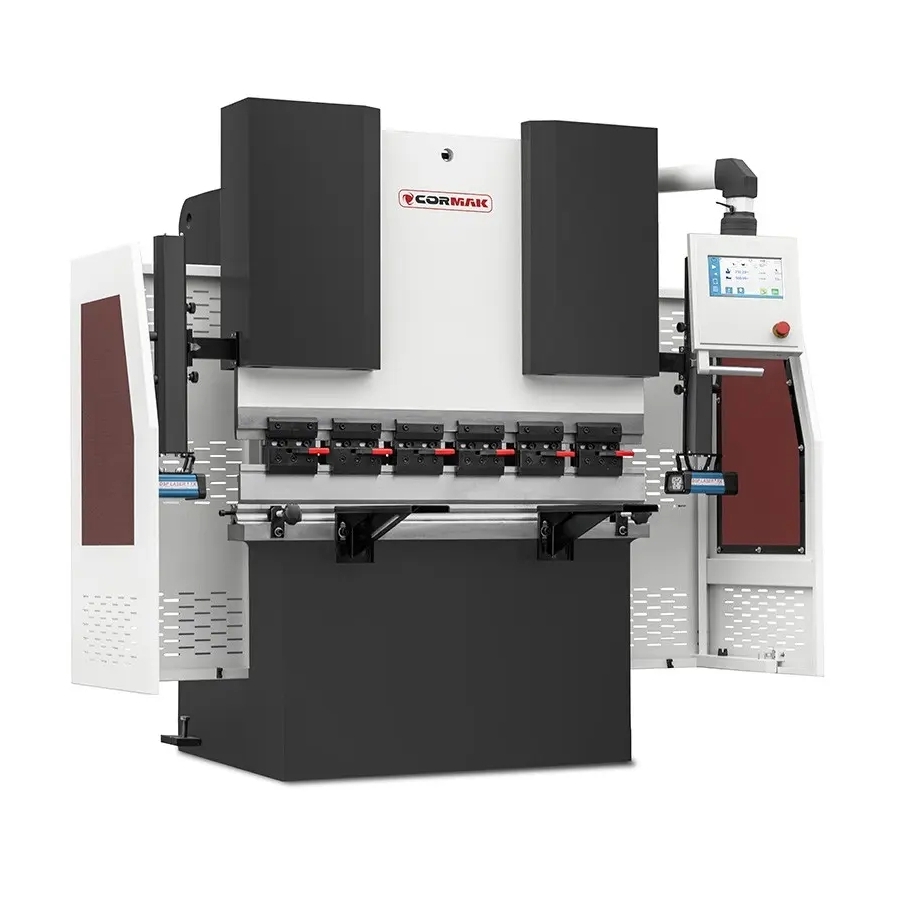

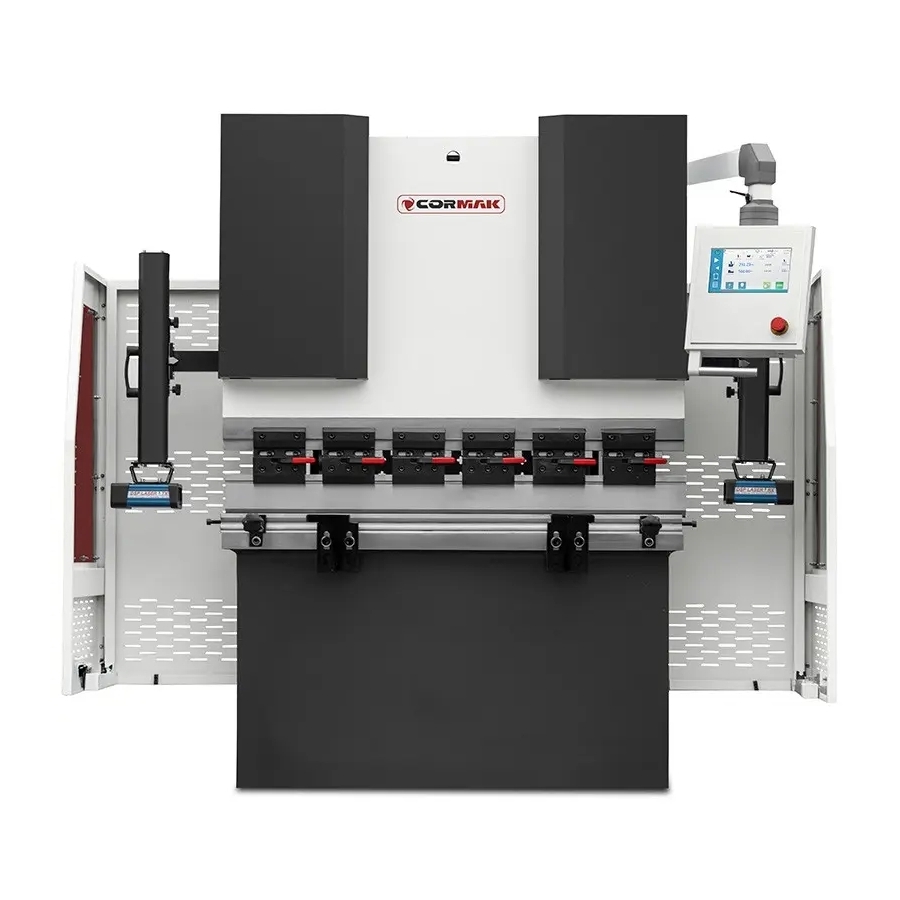

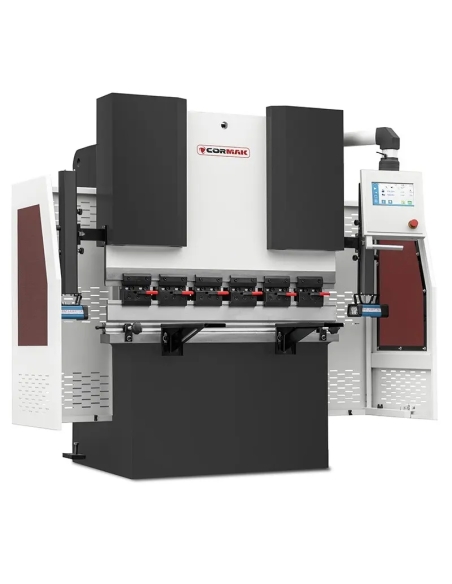

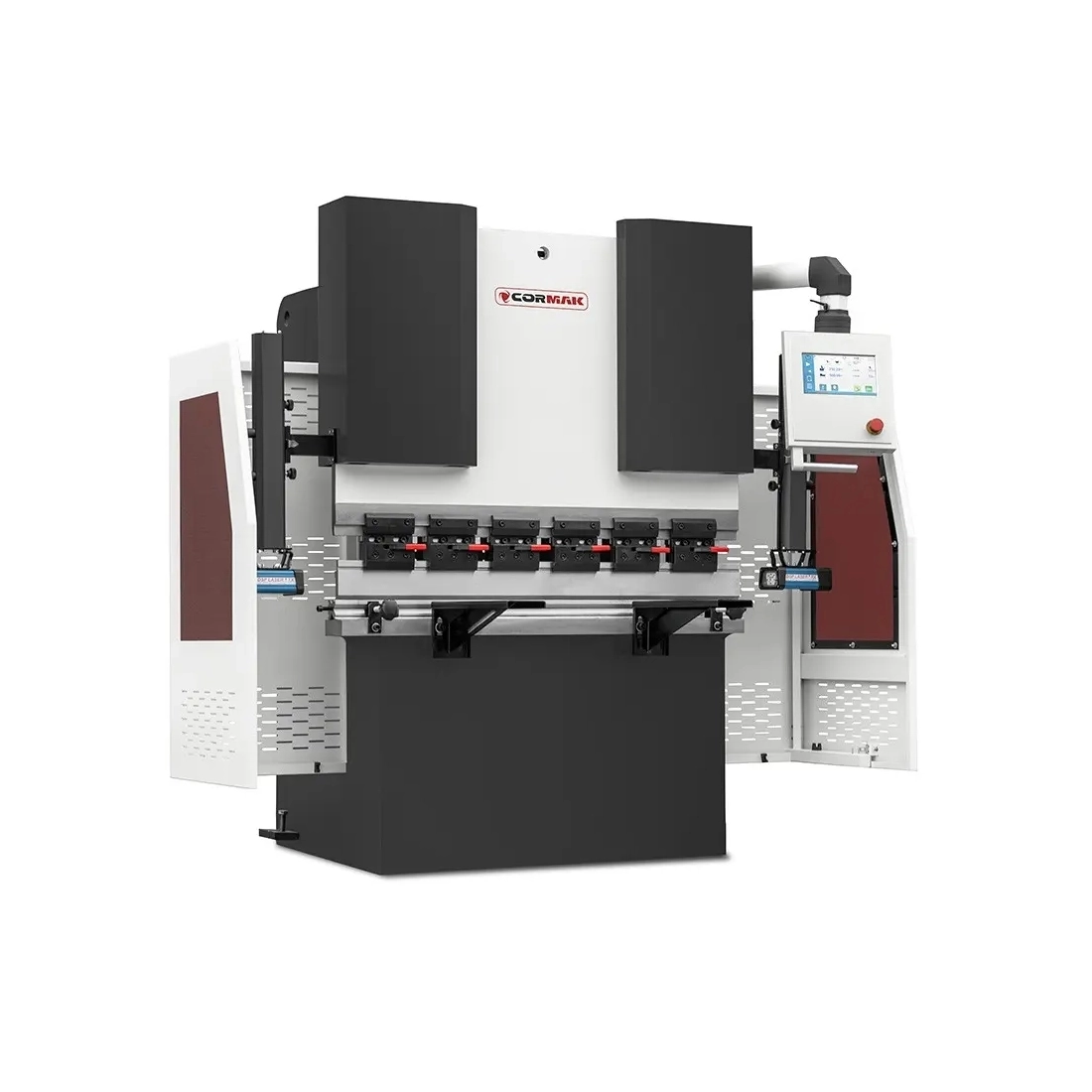

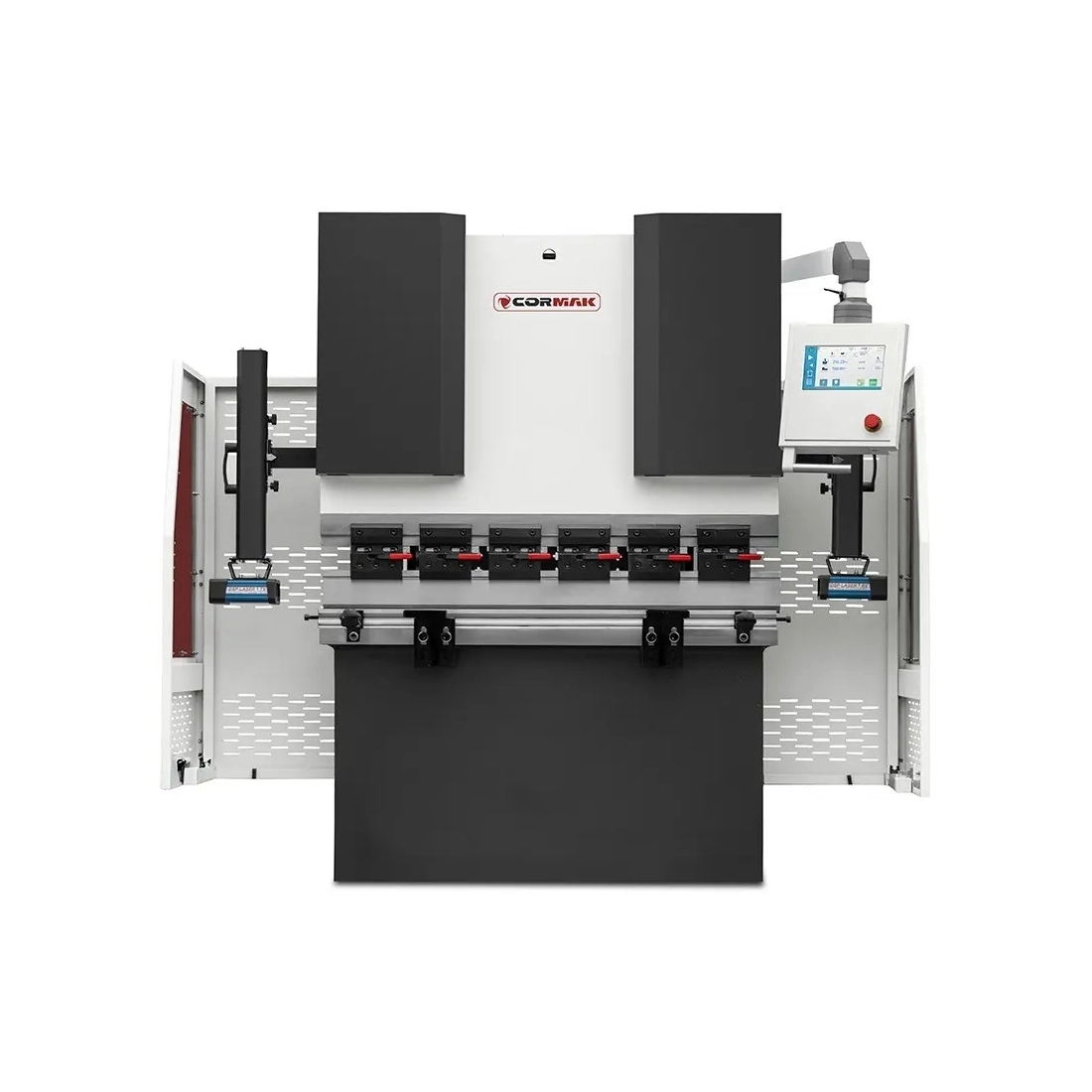

Presă hidraulică CNC de îndoit tablă CORMAK BASE 63×2000 mm
Caracteristici principale

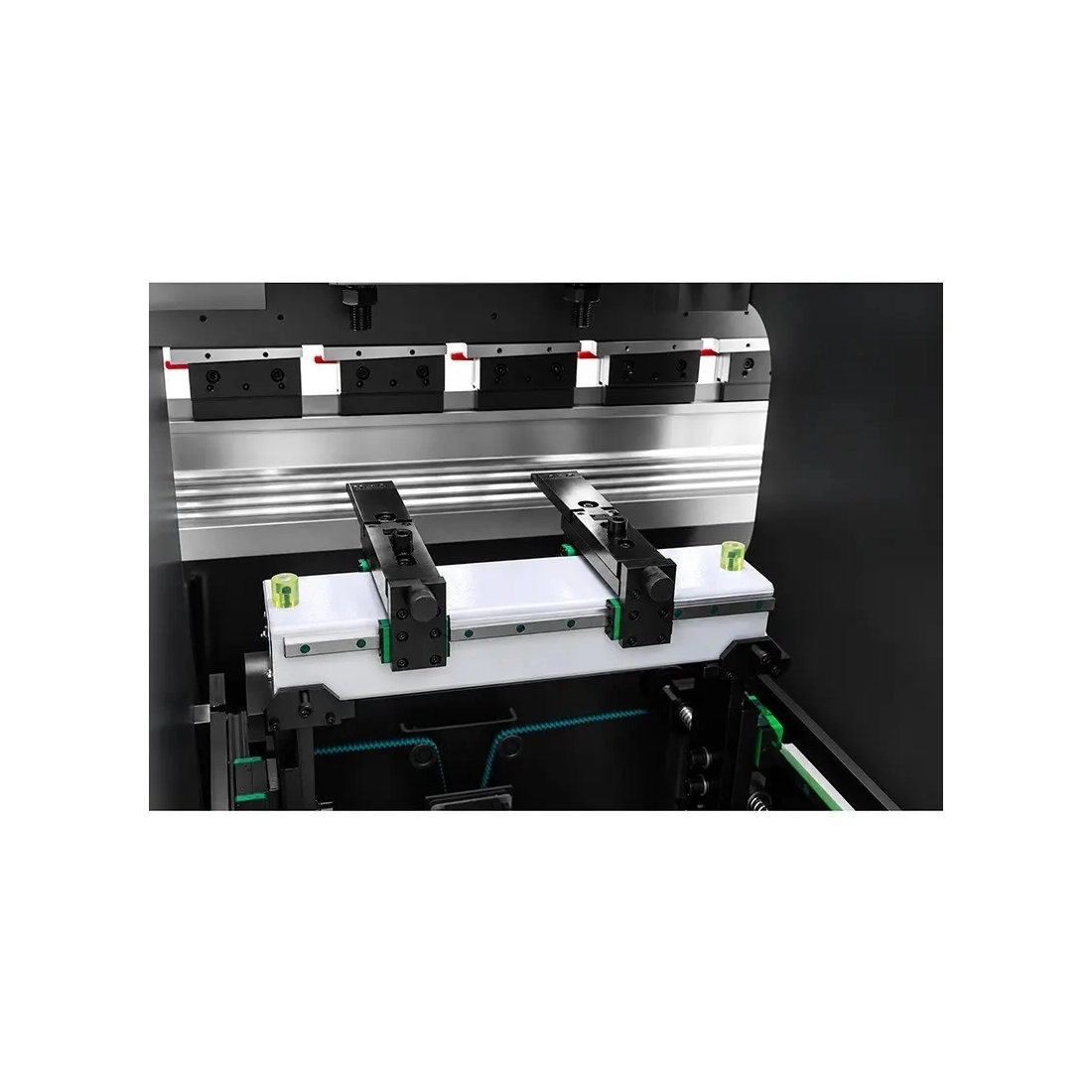

- Suporturi frontale: 2 bucăți, asigură stabilitate în timpul operațiunilor de îndoire.

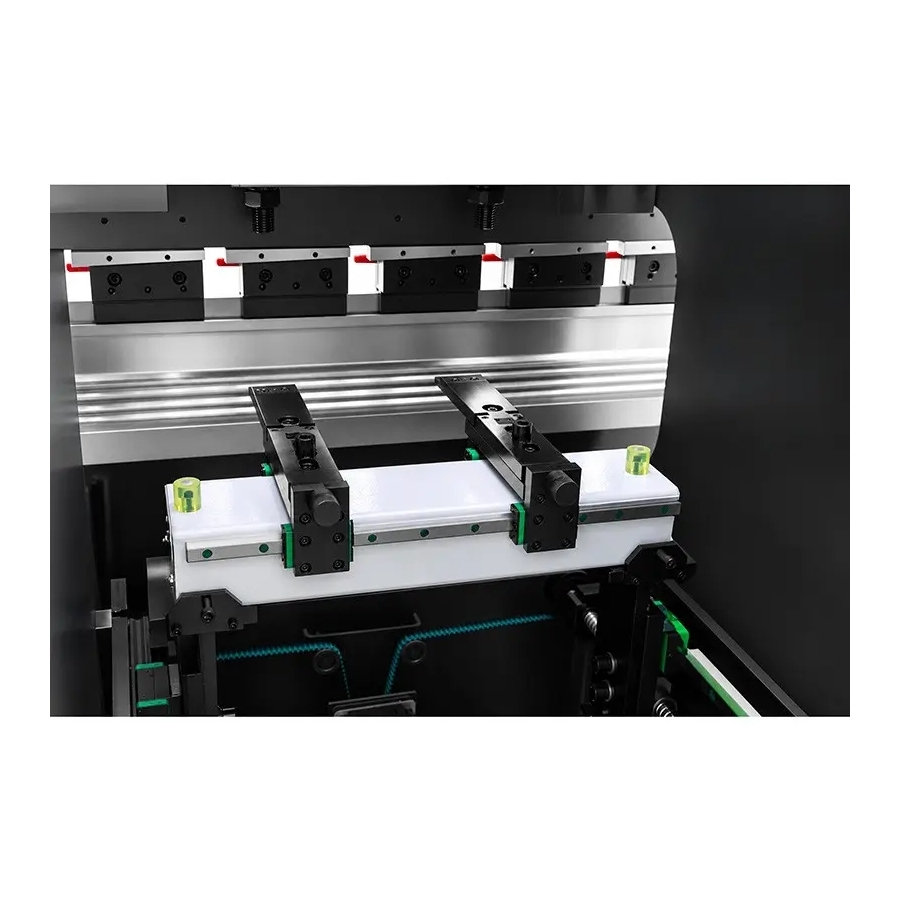

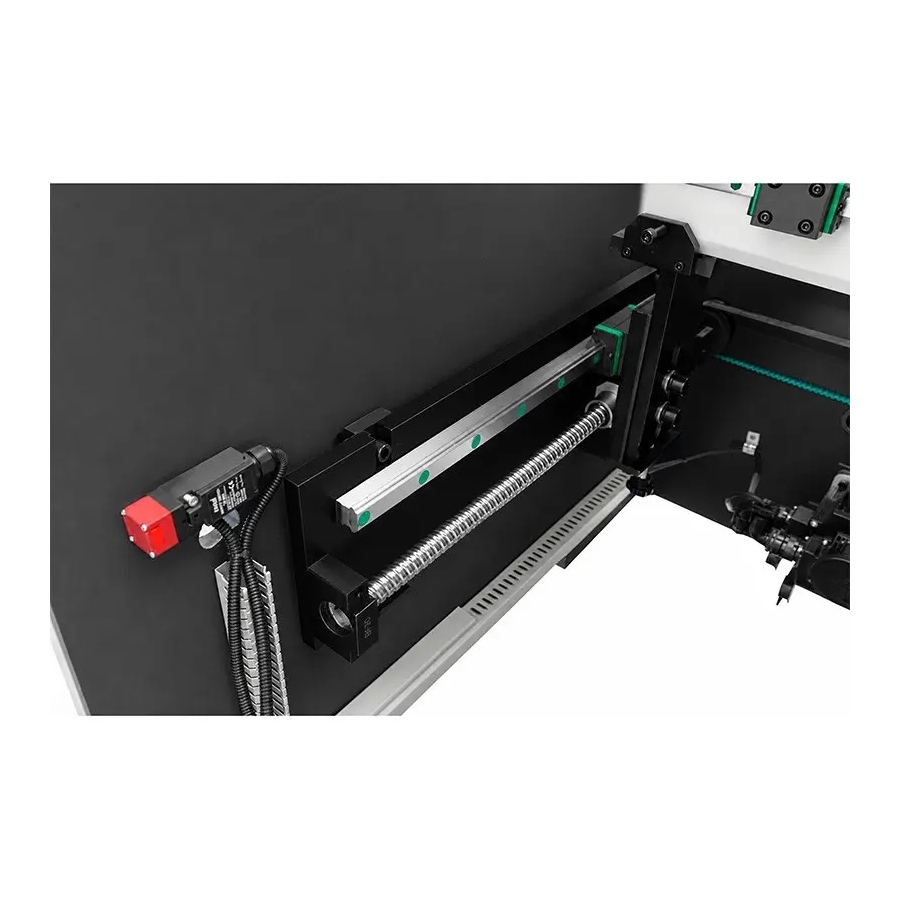

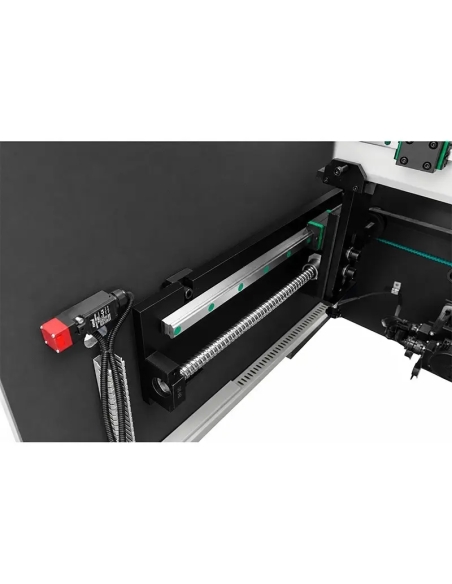

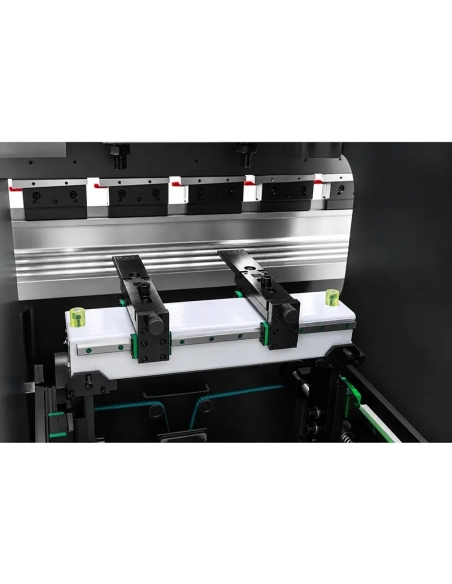

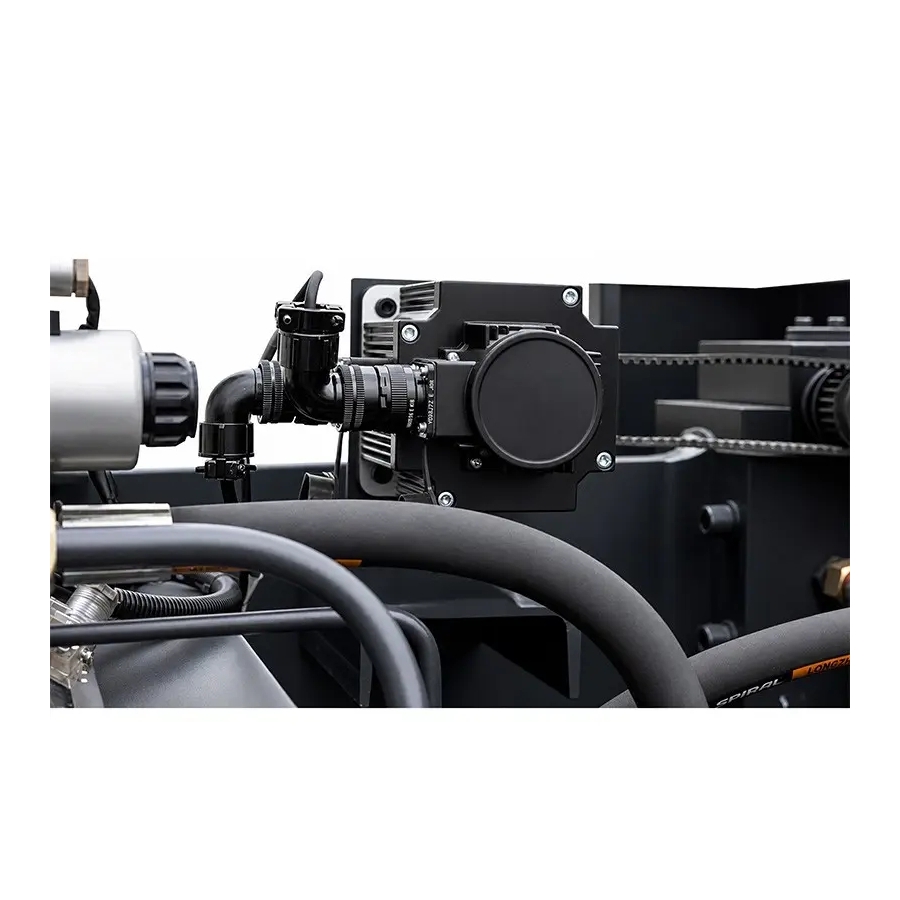

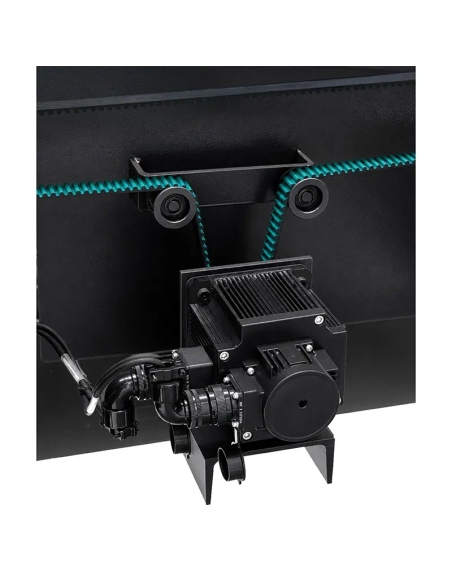

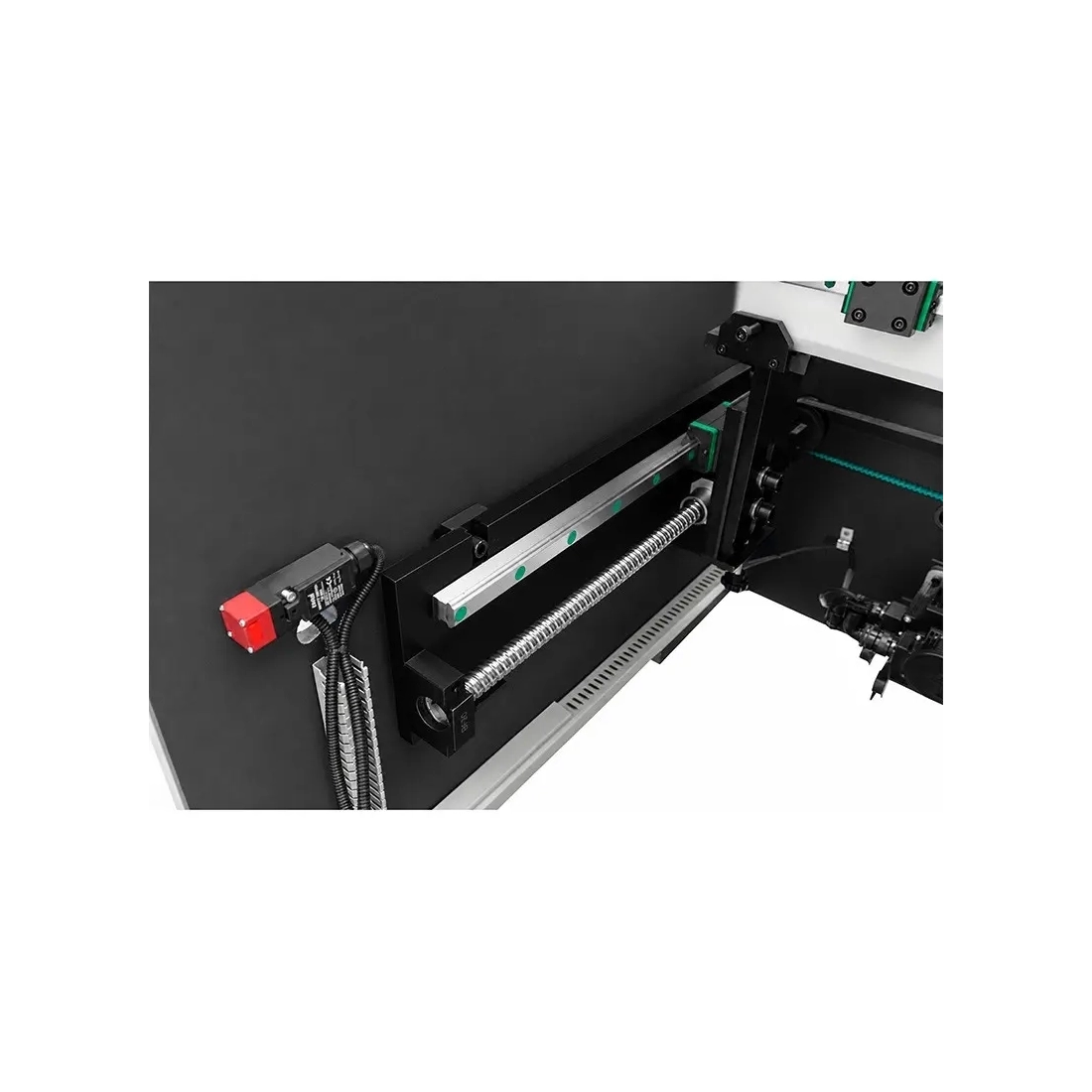

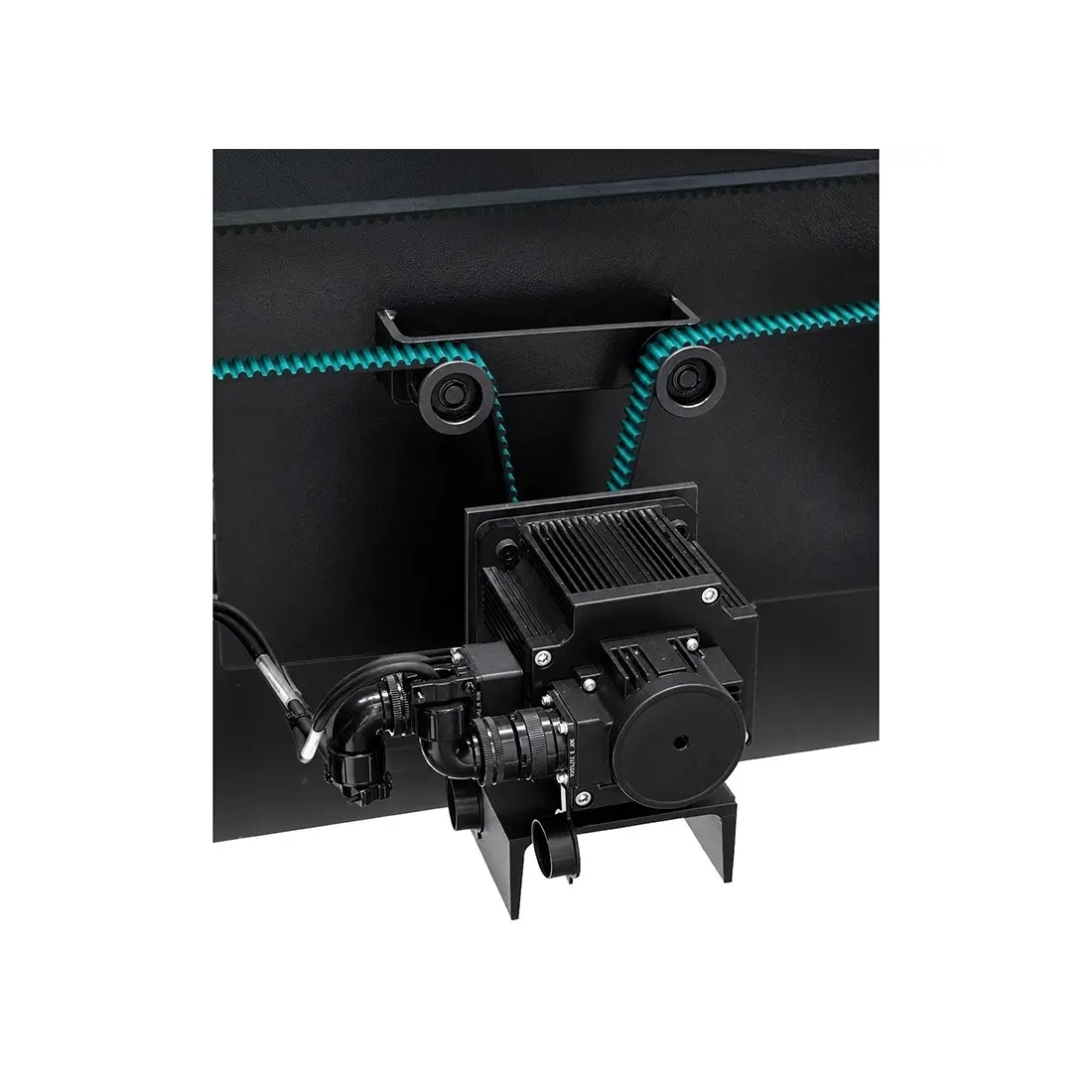

- Reglaj opritor spate: axa X, automat.
- Reglaj grindă: axa Y, automat.
- Reglaj pe înălțime: poziția degetelor, axa R, manual.

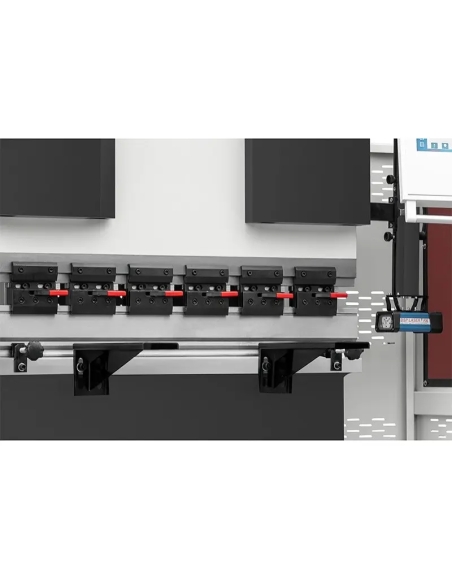

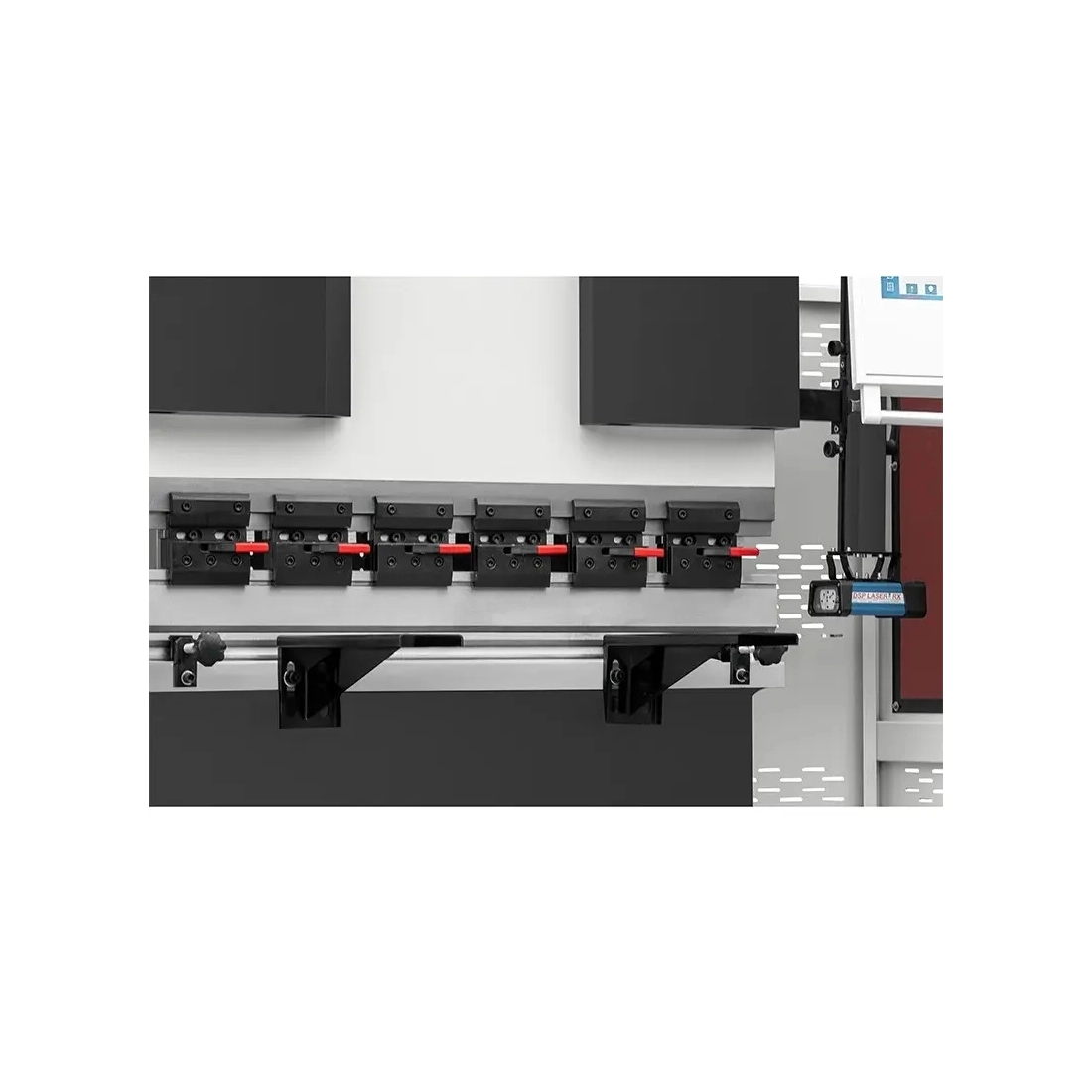

- Prindere poanson: montaj rapid tip AMADA, pentru schimbări rapide de scule.
- Poansoane segmentate.
- Matriță cu patru fețe și caneluri multiple, care permite îndoirea tablelor cu grosimi diferite.
- Hidraulică Bosh Rexroth.
- Motor electric de clasă superioară.
Parametri tehnici – BASE 63x2000
| BASE 63x2000 | |
|---|---|
| Controler | CR-41 |

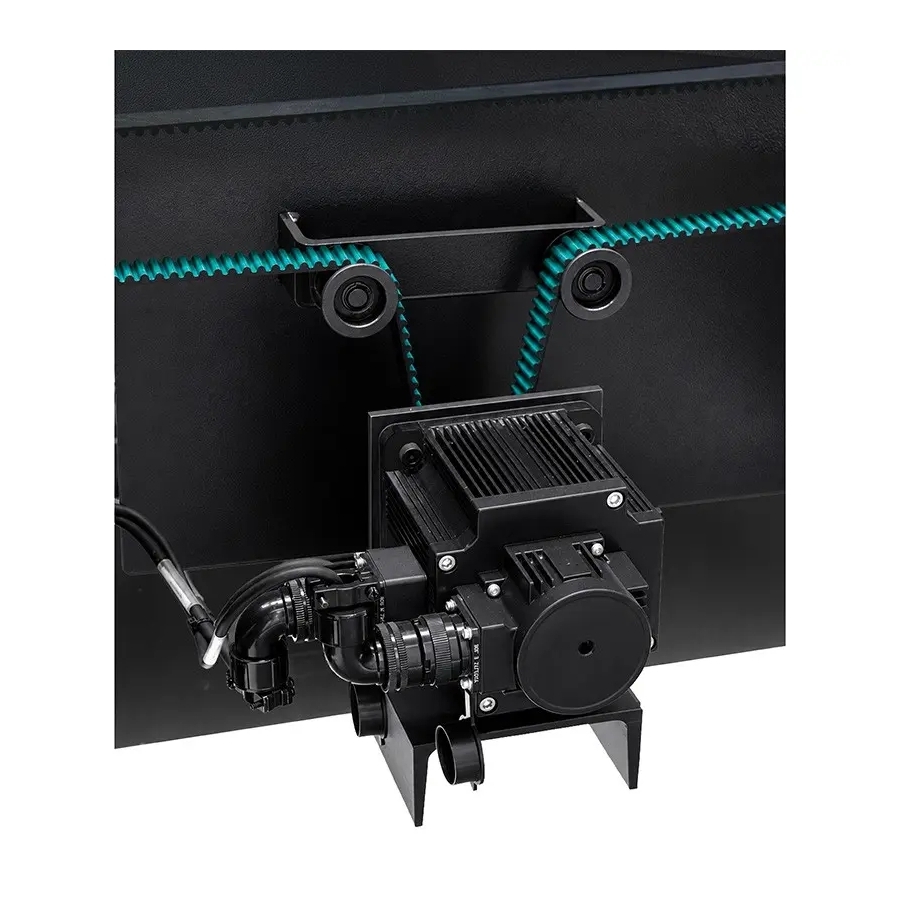

| Axa X | Servo |
| Axa R | Reglaj manual |
| Forța nominală | 630kN |
| Lungime maximă de îndoire a tablei | 2000mm |
| Adâncimea gâtului (gardziel) | 250mm |
| Cursa maximă a grinzii mobile | 100mm |
| Înălțime maximă de deschidere | 300mm |
| Distanța între coloane | 1500mm |
| Puterea motorului | 5,5kW, standard |
| Lungime | 1600mm |
| Lățime | 2100mm |
| Înălțime | 2930mm |
| Greutate | 3800kg |
Control și funcționalitate

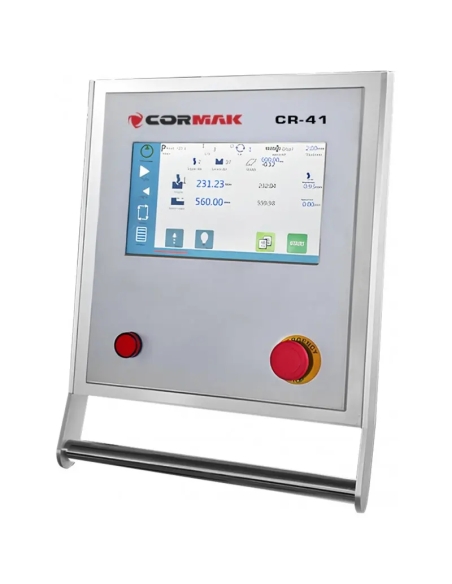

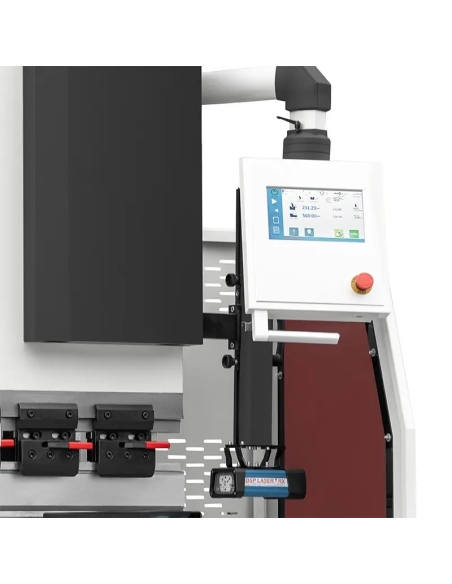

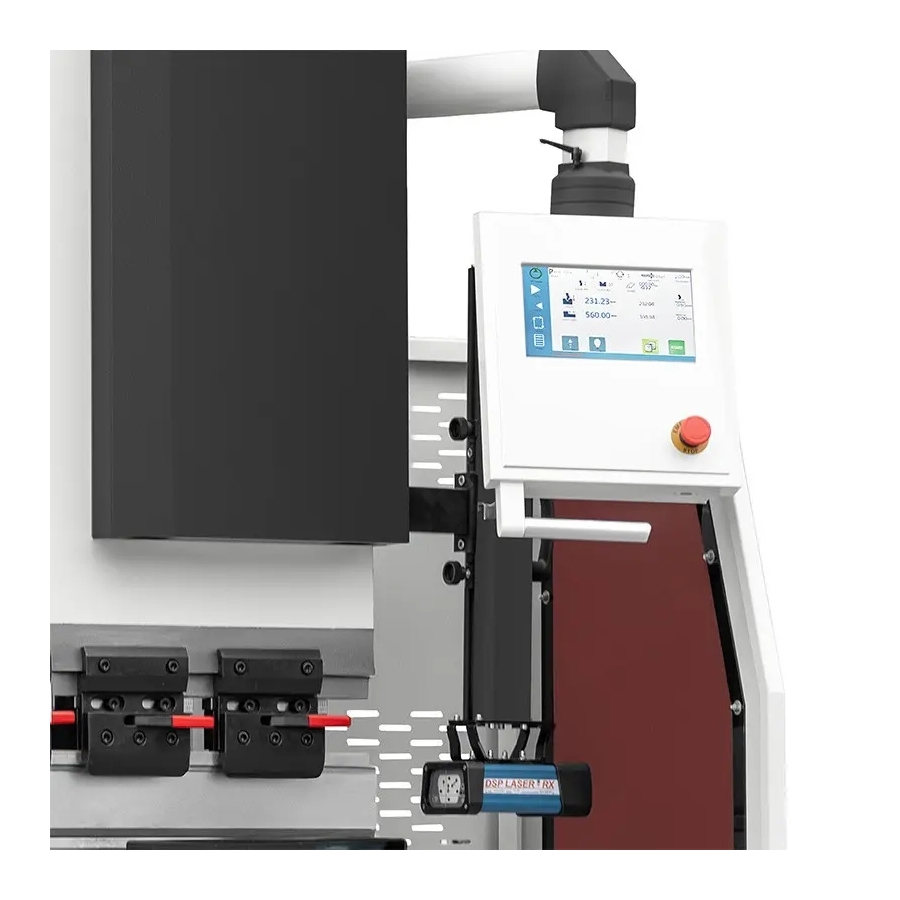

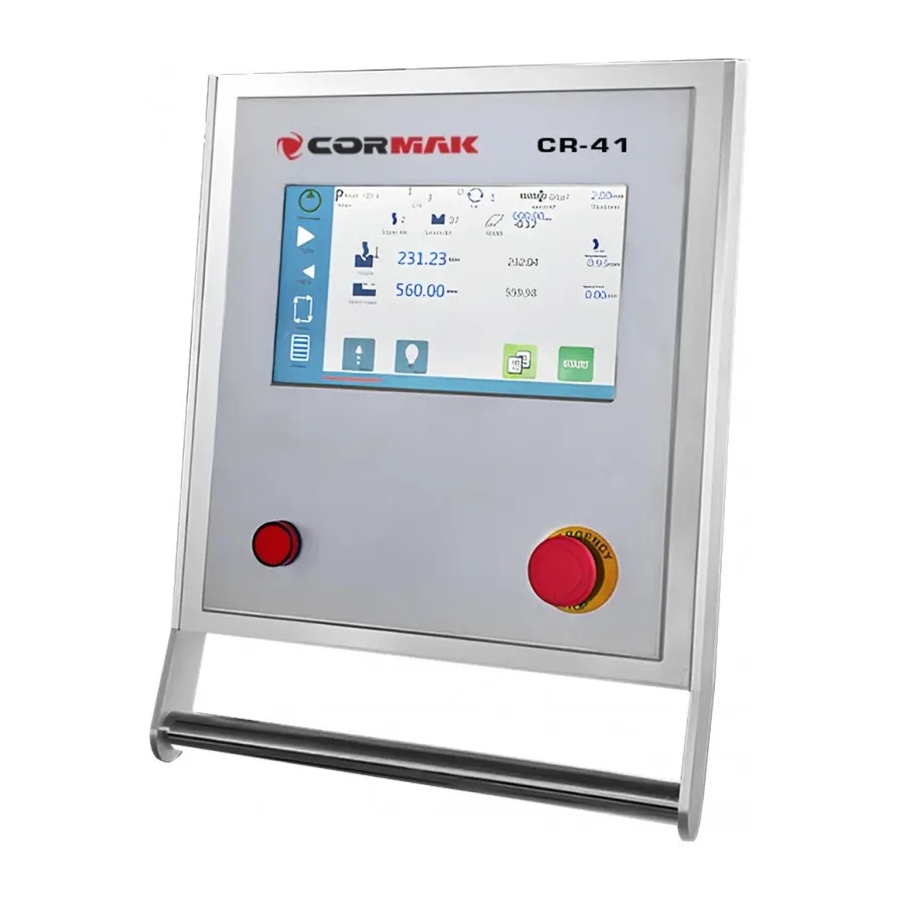

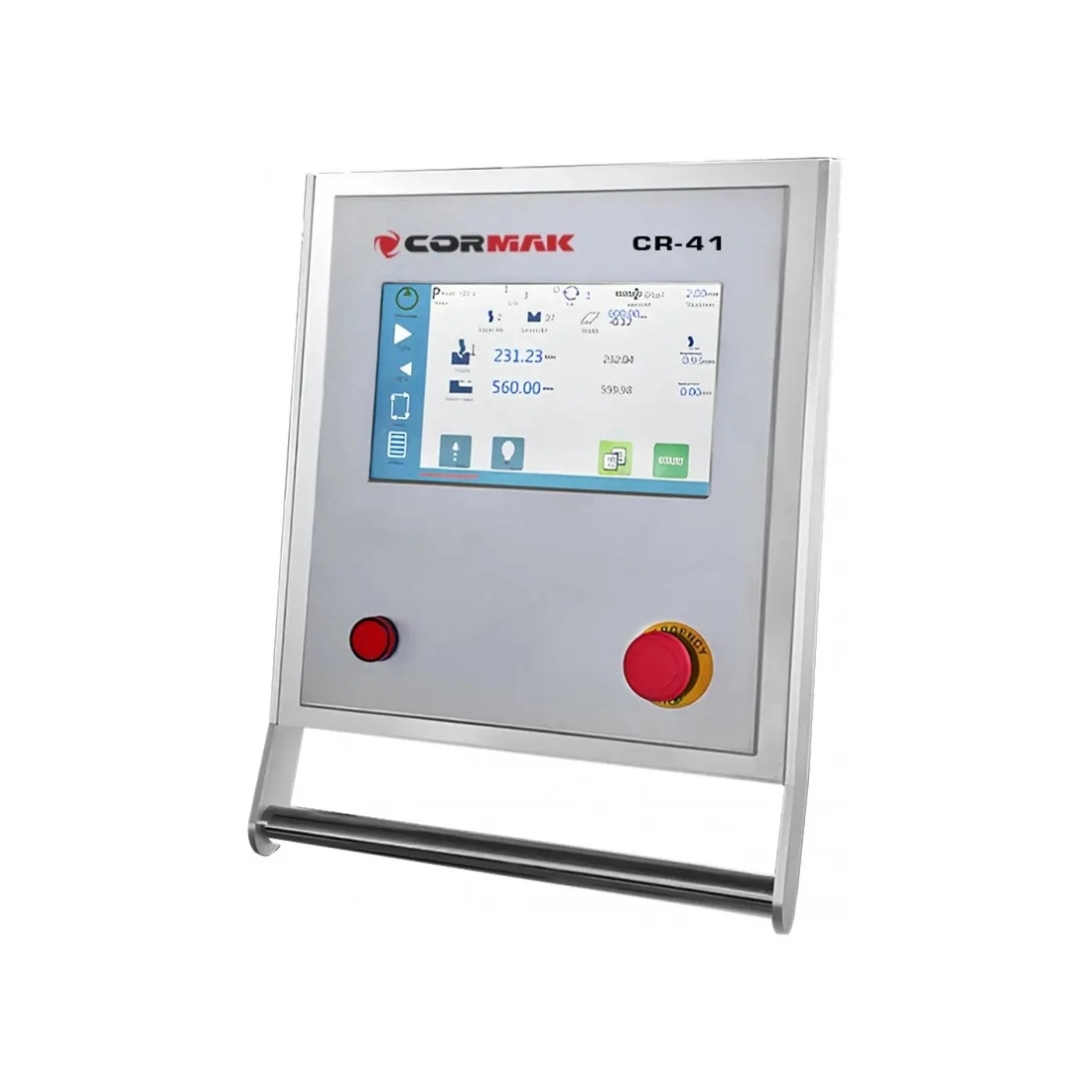

CR-41 CNC
- Ecran tactil: 10", montat pe un braț mobil, oferă libertate de lucru pe întreaga zonă de operare a utilajului.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptare flexibilă la diverse aplicații.
- Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru o pornire rapidă în lucru.
Mașina îmbină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția eficientă în serie. Componentele de calitate și protecțiile avansate asigură fiabilitate și siguranță în exploatare.
Siguranță
Presa este prevăzută cu soluții destinate protejării operatorului în timpul lucrului.

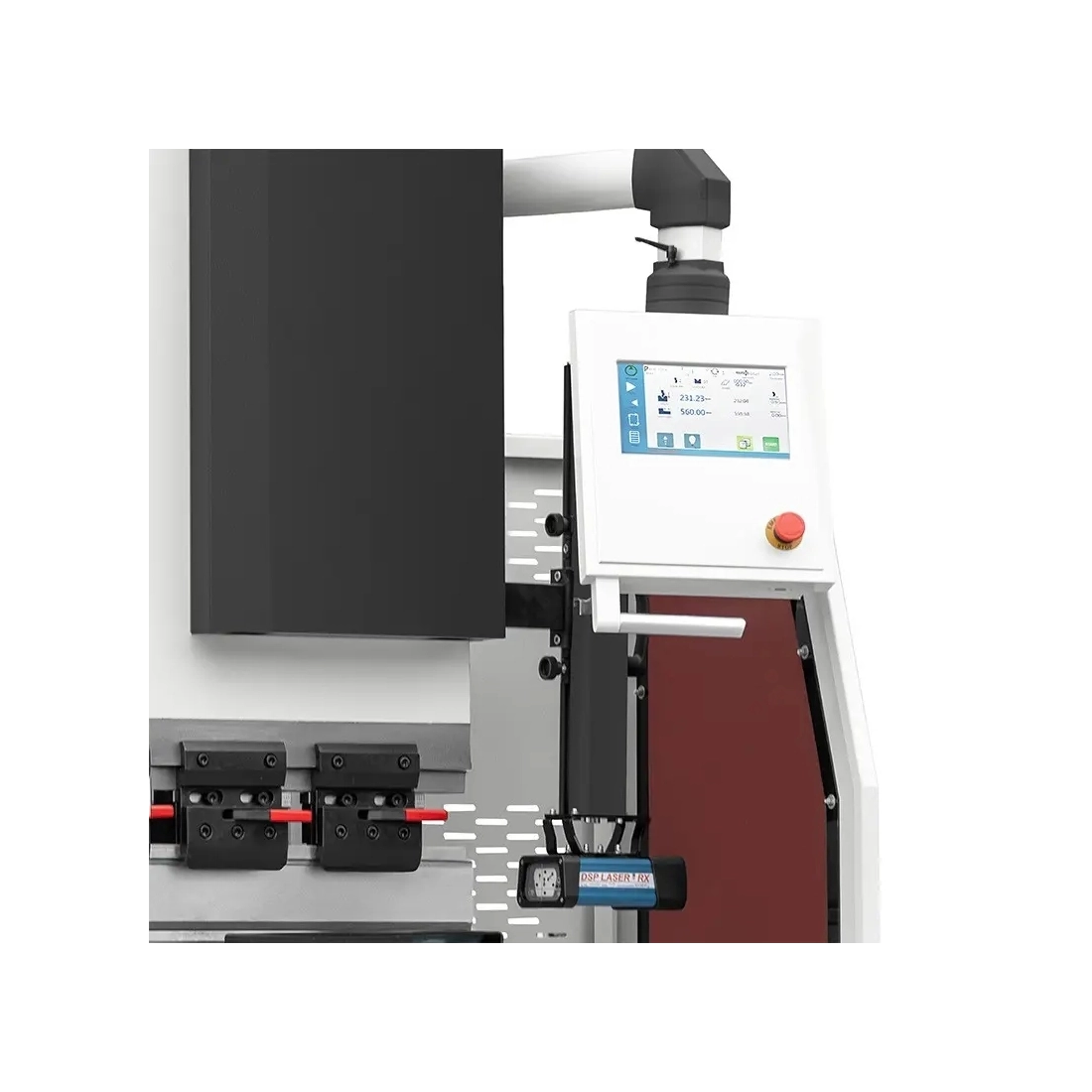

Sistem laser de siguranță
Opțional, utilajul poate fi echipat cu un sistem laser de siguranță de cea mai înaltă clasă, care protejează operatorul și accelerează de peste două ori procesul de îndoire.


Modalitatea de protecție a operatorului
- Cu laser: se utilizează o cortină laser.
- Cu laser: laserul creează o „barieră” chiar lângă zona de îndoire; dacă mâna intră în raza fasciculului, mașina oprește imediat mișcarea grinzii.
- Cu laser: operatorul este protejat fără reducerea productivității.
- Fără laser: oprirea presei are loc abia când cineva întrerupe protecția aflată la o distanță mai mare de sculă.
- Protecții tradiționale: cortine luminoase tip barieră montate mai departe de sculă.
- Protecții tradiționale: comandă bimanuală.
- Protecții tradiționale: dispozitive mecanice.
Distanța de siguranță și viteza
- Cu laser: distanță minimă de siguranță, astfel încât operatorul poate lucra mai aproape de scule.
- Cu laser: mașina poate funcționa mai rapid, deoarece sistemul urmărește scula în timp real.
- Avantaj principal: eficiență maximă și siguranță.
- Fără laser: distanța de siguranță mai mare determină un ritm de lucru mai lent.
- Fără laser: grinda trebuie să încetinească mai devreme.
- Fără laser: se pierde mai mult timp între ciclurile de îndoire.
Precizia detecției
- Cu laser: sistemul poate detecta un deget sau chiar un element mic aflat lângă zona de îndoire.
- Cu laser: sistemul funcționează la milimetri de matriță.
- Fără laser: cortinele luminoase detectează mișcarea doar într-o zonă definită, de obicei la 100–200 mm de sculă.
- Fără laser: protecția este mai puțin precisă.
Confort în utilizare
- Cu laser: operatorul poate lucra natural lângă sculă.
- Cu laser: operatorul nu este nevoit să țină mâinile la o distanță mare.
- Cu laser: sistemul este foarte comod pentru producția unitară și seriile scurte.
- Fără laser: operatorul trebuie să lucreze respectând restricții mai mari.
- Fără laser: sunt necesare mai multe acțiuni, de exemplu folosirea frecventă a celor două butoane de pornire.

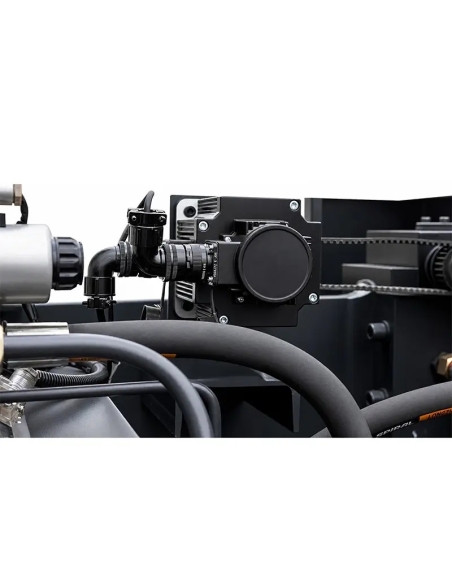

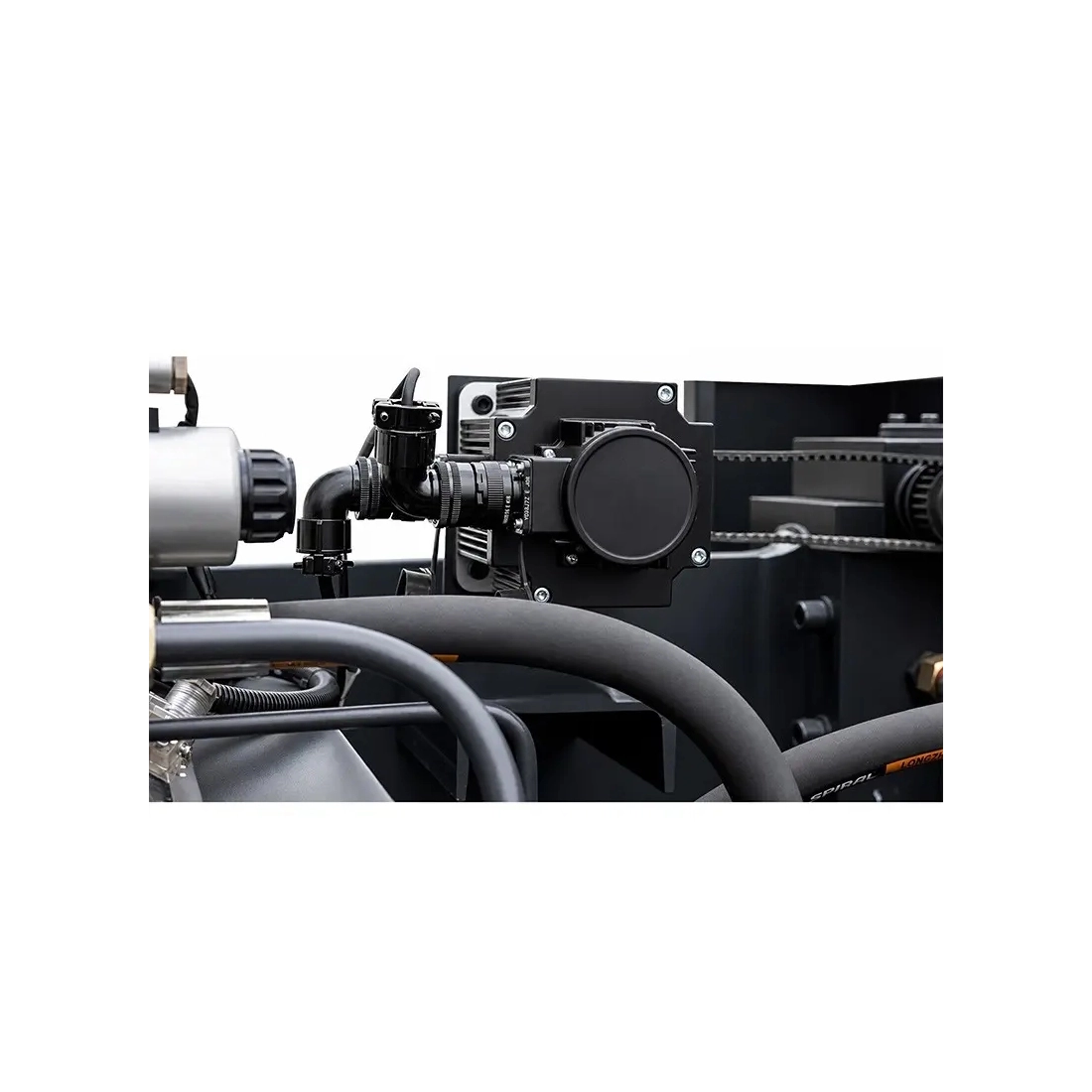

Pompa hidraulică BOSH REXROTH, conexiunile hidraulice și supapele de siguranță sunt proiectate în Polonia.


Protecțiile de tip porți sau cortine luminoase care nu sunt conforme cu standardele CE pot expune angajații la riscuri pentru sănătate.
Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil pe braț articulat.
- 2 bucăți de suporturi.


Presele de îndoire sunt echipate cu o serie de protecții avansate. Acestea includ marcaje vizibile, apărători laterale, poartă de siguranță în spate și întrerupătoare de urgență ușor accesibile.
Fiecare mașină este livrată cu un manual de utilizare clar și detaliat, în limba poloneză.
Declarația CE nu indică automat nivelul de siguranță al utilajului; sunt importante sistemele cu care acesta este echipat.

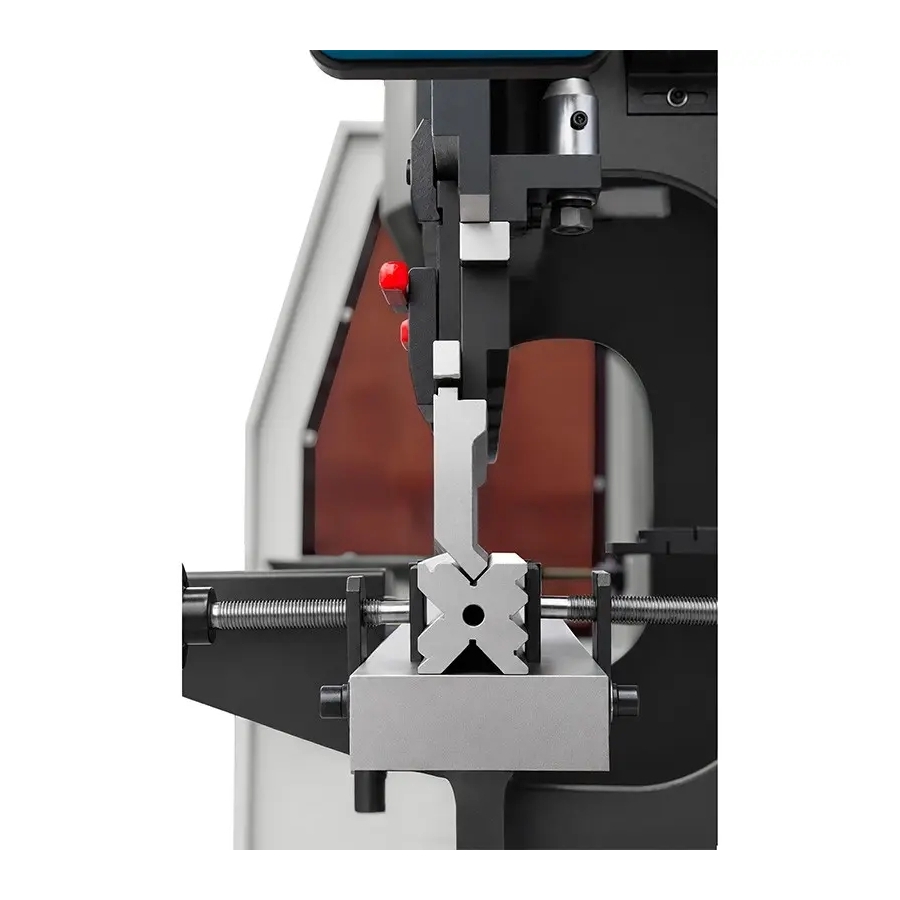

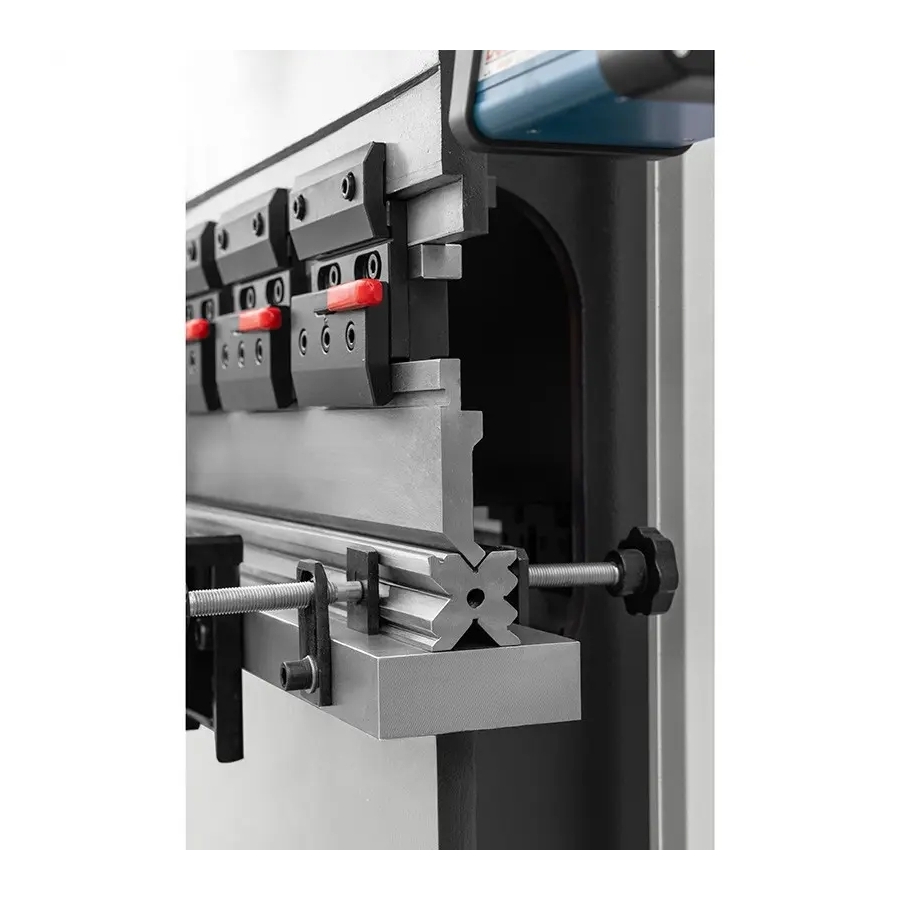

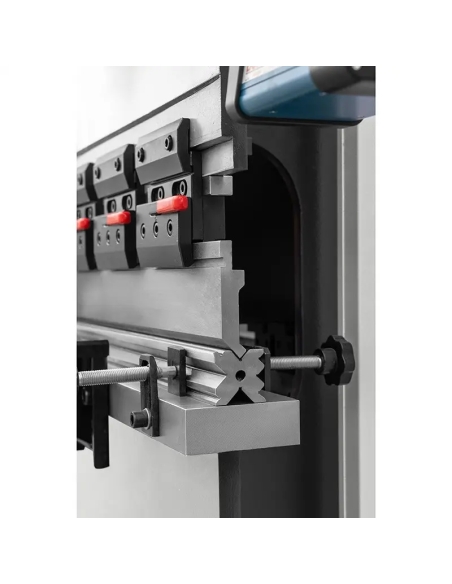

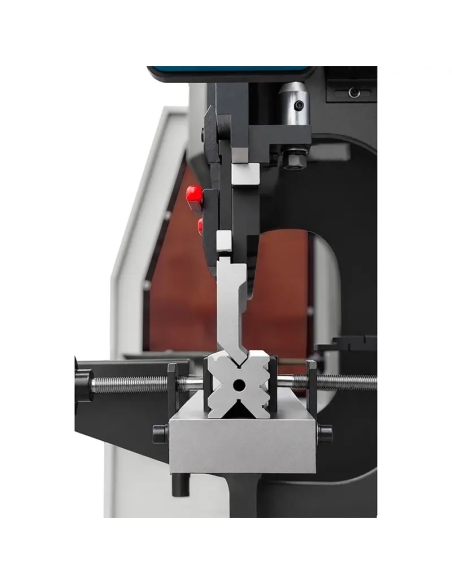

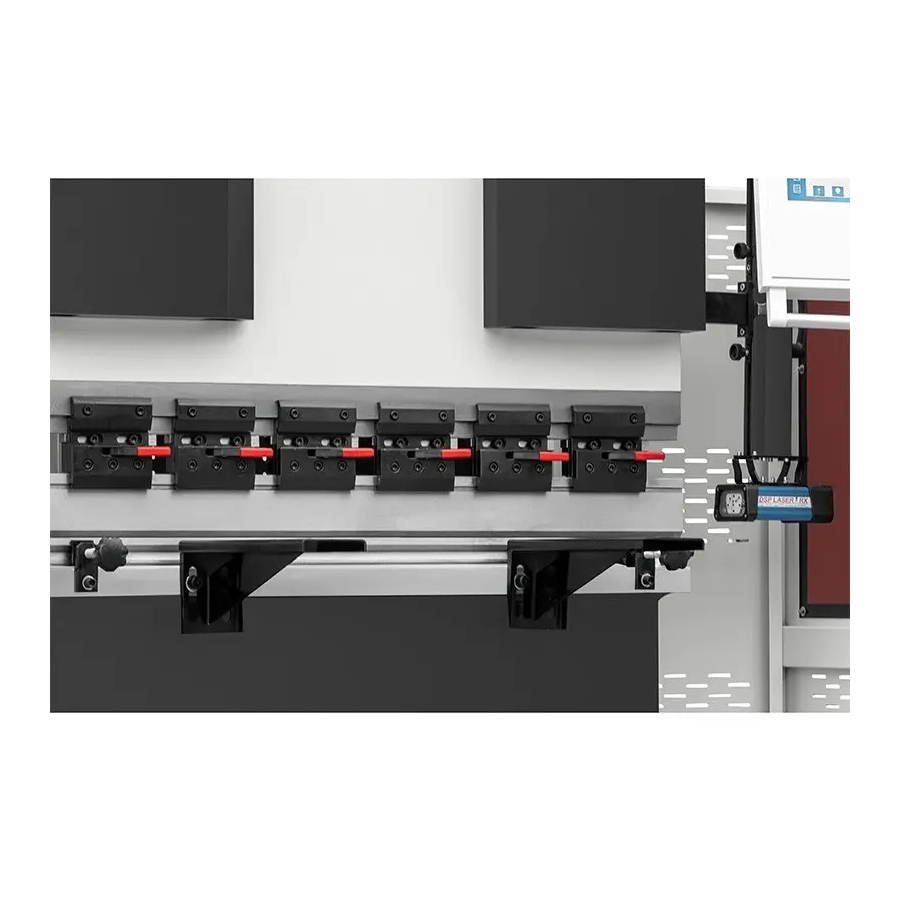

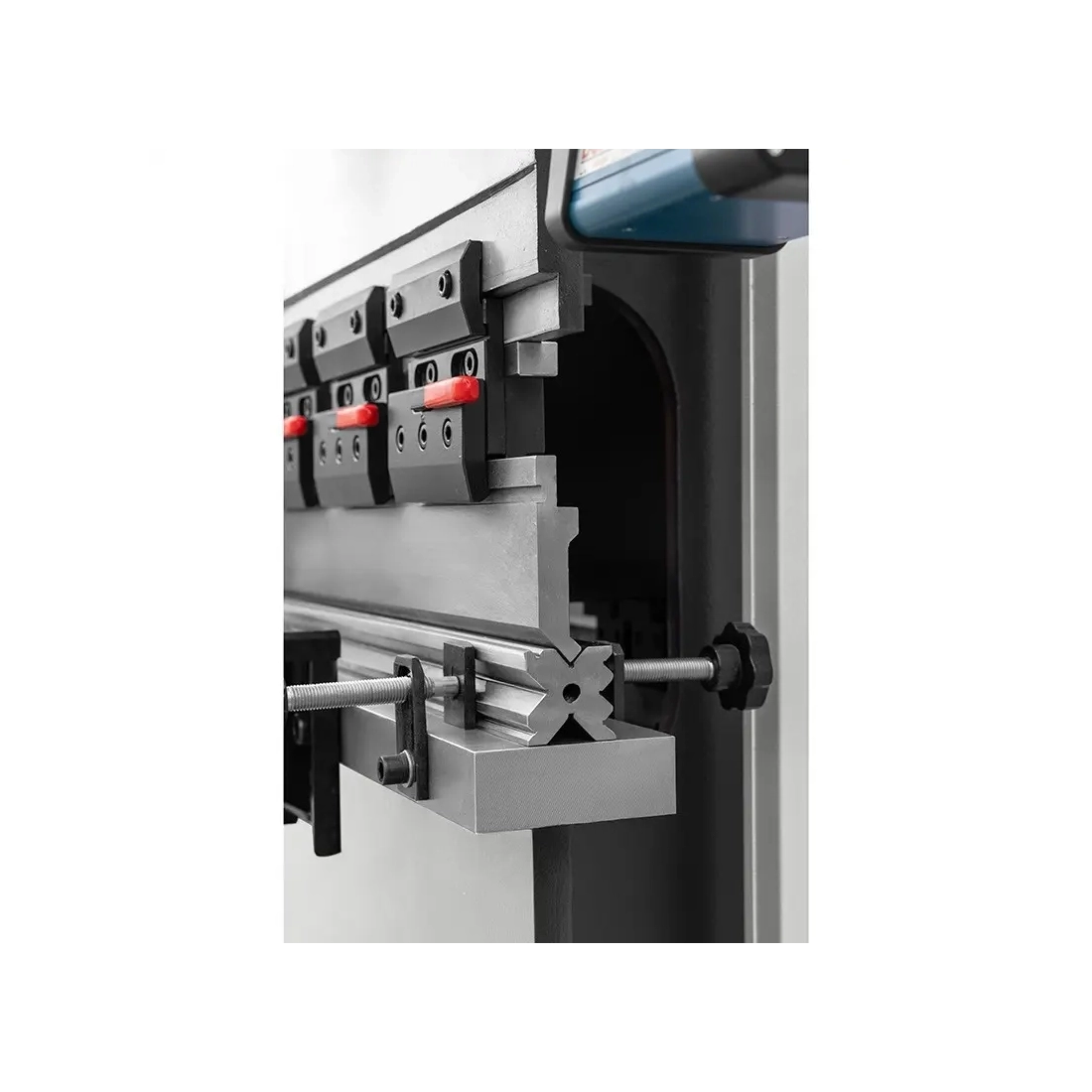

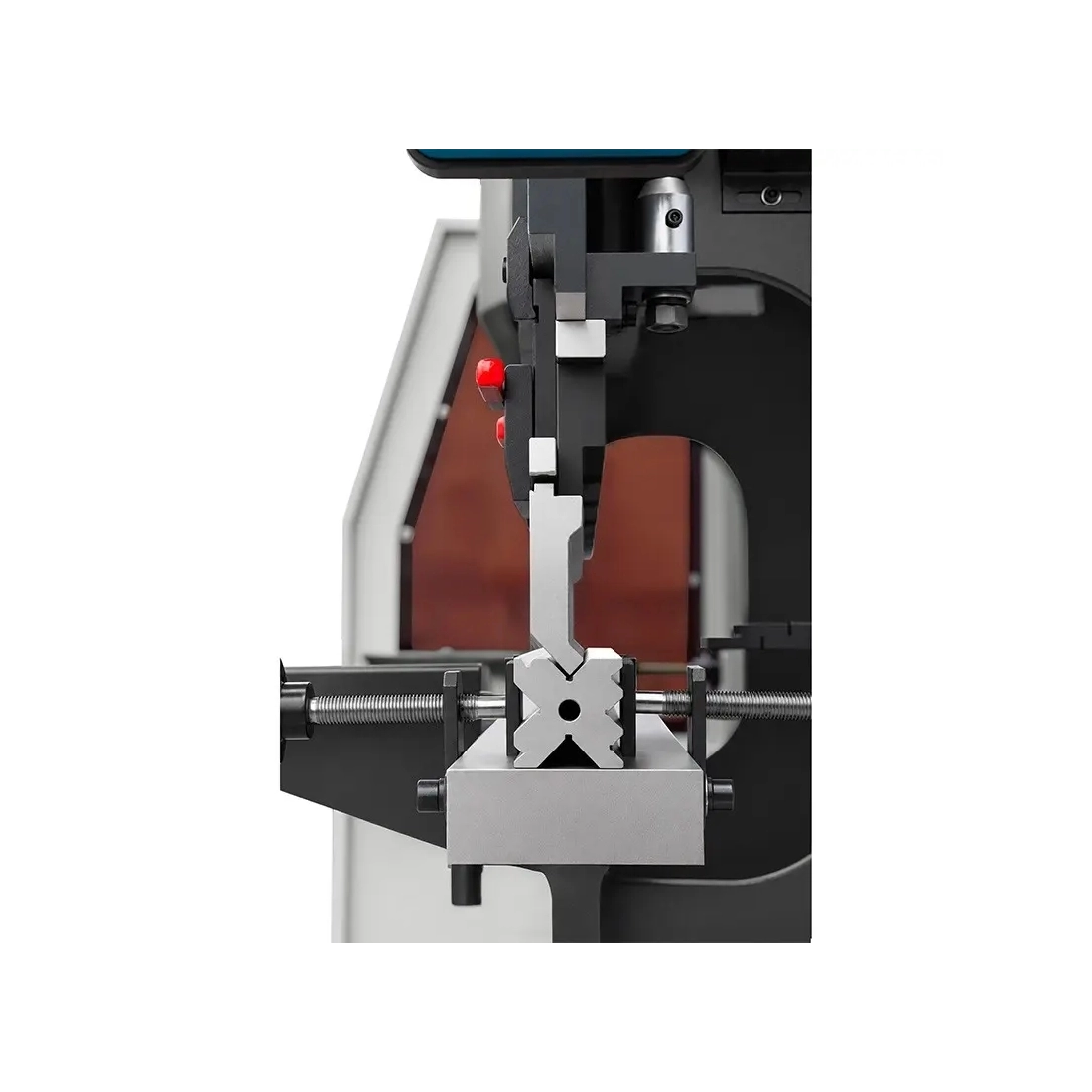

Prinderea poansoanelor și a matrițelor
- Dotare standard: matrițe cu patru fețe și poansoane segmentate.
- Sistem de prindere: sistem manual tip AMADA (european), utilizat la presele de îndoire CORMAK și destinat schimbării rapide a sculelor.
- Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu ajutorul șuruburilor.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Poloneză
- Greutate
- 3800 kg
- Putere motor
- 5,5 kW
- Funcții
- Îndoire
Ștanțare - Tip acționare
- Hidraulică
- Tip afișaj
- Tactil
- Cortine luminoase
- Laser (opțional)
- Controler
- CORMAK CR-41
- Tip motor
- Electric
- Oprire de urgență
- Întrerupător
- Tip comandă
- CNC
- Diagonală ecran
- 10″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Conformitate apărători
- Conforme CE
- Limbi panou de control
- Engleză
- Forță de presare hidraulică
- 630 kN
- Axă Y
- Automată
- Distanță între coloane
- 1500 mm
- Sistem de prindere
- Manual, rapid, tip AMADA (European)
- Înălțime
- 2930 mm
- Lățime
- 2100 mm
- Lungime
- 1600 mm
- Lungime maximă de îndoire
- 2000 mm
- Cursă traversă
- 100 mm
- Înălțime maximă de deschidere
- 300 mm
- Număr suporturi frontale
- 2
- Acționare axă R
- Manuală pe înălțime
- Număr programe
- Până la 2000
- Acționare axa X
- Servoacționare
- Număr pași per program
- 30
- Tip poanson
- Segmentate
- Tip matriță
- Cu 4 fețe și caneluri multiple
- Producător sistem hidraulic
- Bosch Rexroth
- Reglare opritor posterior
- Automată
- Adâncime de gât
- 250 mm
Presă hidraulică de îndoit tablă CNC CORMAK BASE 63×2000 mm
Presa hidraulică de îndoit tablă CNC CORMAK BASE 63×2000 mm este destinată ștanțării și îndoirii tablei, adaptându-se în timpul ciclului culisorului la secțiunea geometrică necesară.
Cu controler CORMAK CR-41 și poansoane și matrițe selectate corespunzător, echipamentul permite realizarea operațiunilor exigente de îndoire în industria electromecanică, ușoară, navală, auto, aviație, agricultură și construcții.
