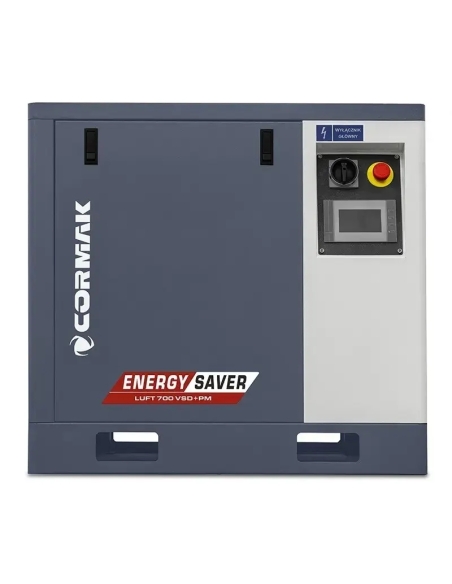

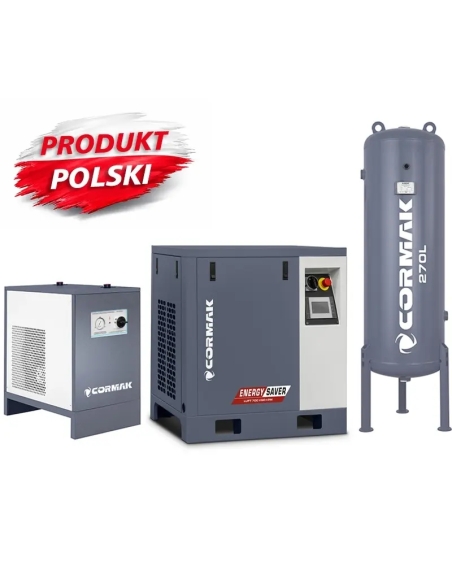

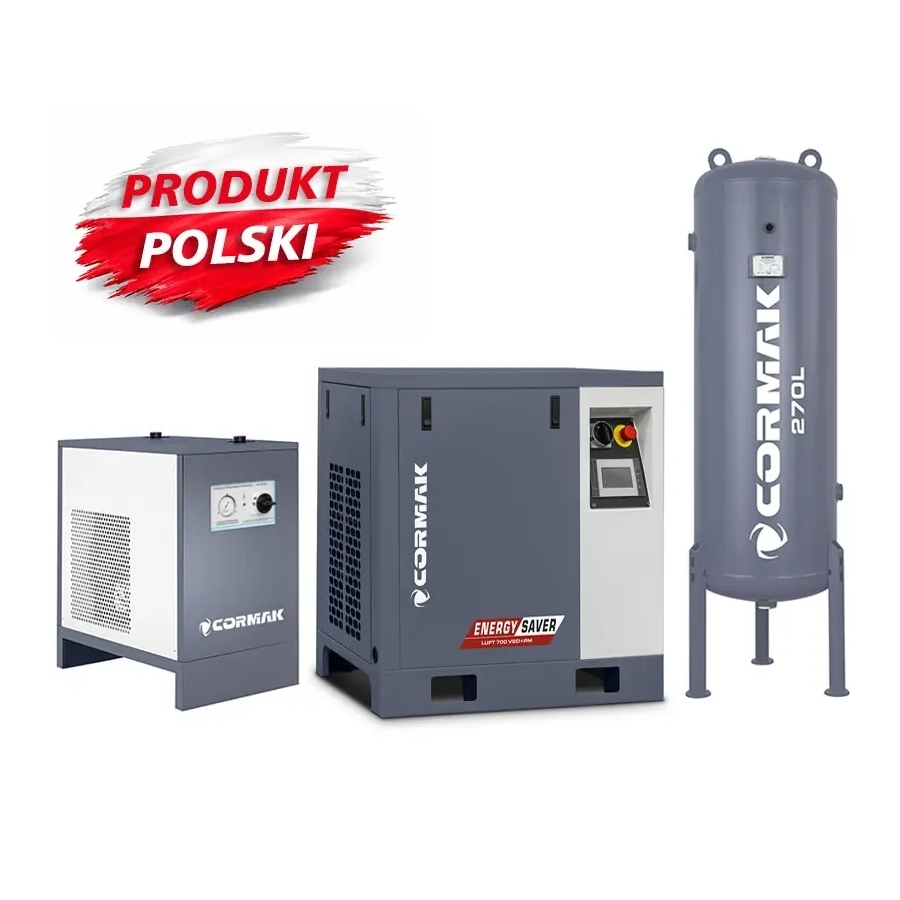

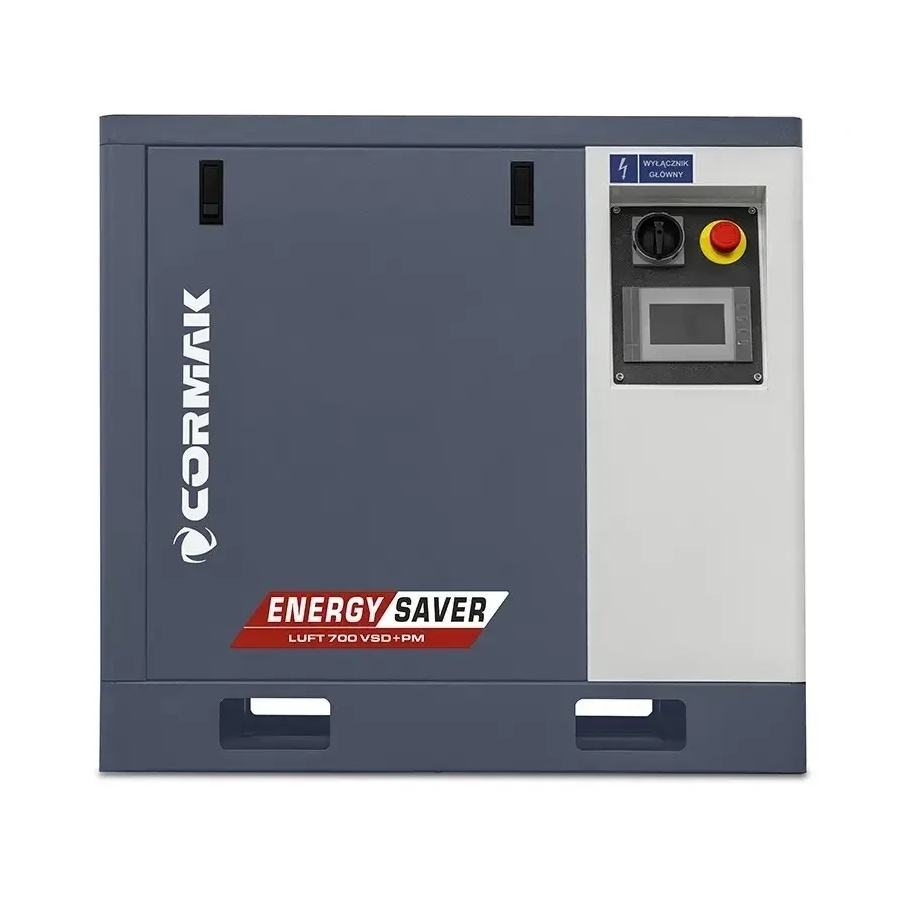

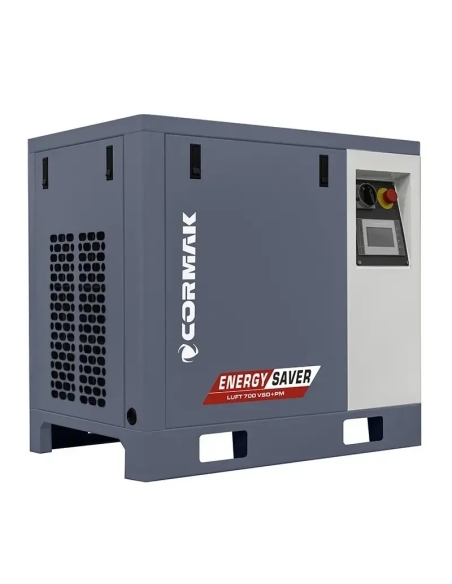

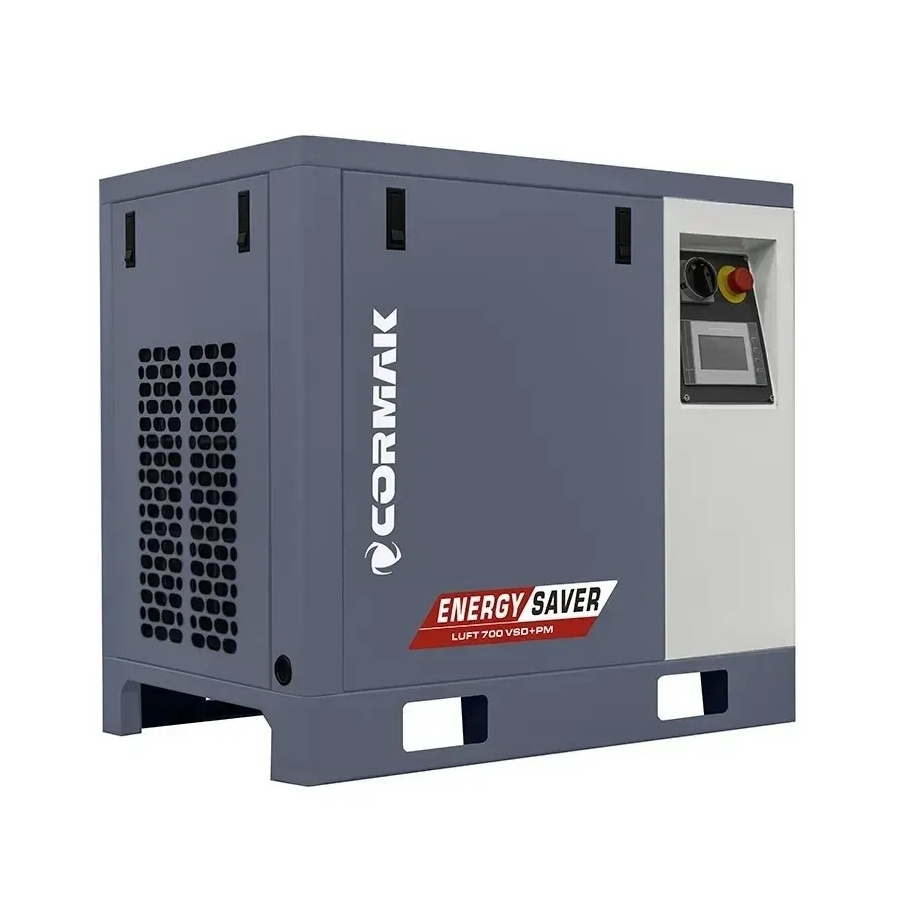

Compresor cu șurub CORMAK LUFT 700 VSD+PM, 5,5 kW, cu uscător N10S și rezervor vertical de 270 l

Compresorul cu șurub CORMAK LUFT 700 VSD+PM este destinat alimentării sculelor pneumatice în ateliere, vopsitorii sau linii mici de producție. Cu o putere de 5,5 kW și un debit real de până la 690 l/min, asigură un flux constant de aer comprimat, necesar pentru utilizarea eficientă a cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.

Acest model, alimentat la 400V, este proiectat pentru funcționare continuă și poate fi utilizat în ateliere mici, service-uri de anvelope sau activități meșteșugărești. Compresorul cu șurub CORMAK oferă o funcționare mai silențioasă și mai stabilă decât compresoarele cu piston.

Modelul LUFT 700 VSD+PM dispune de un sistem fiabil de transmisie cu antrenare directă, care elimină vibrațiile și necesitatea reglajelor specifice transmisiei pe curea. Soluția asigură funcționarea stabilă și transferul direct al puterii de la motor către blocul cu șurub.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de lucru este asigurat de un panou electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre funcționarea compresorului.

• Presiune: până la 10 bar
• Debit: până la 690 l/min
• Putere: 5,5 kW
• Alimentare: 400V

Gama Energy Saver și eficiența energetică

Gama Energy Saver este o serie avansată de compresoare cu șurub, concepută pentru reducerea consumului de energie. Într-un sistem de aer comprimat, energia poate reprezenta aproape 80% din costurile de întreținere, iar aceste modele sunt adaptate cerințelor industriei moderne.

Tehnologia motoarelor cu magneți permanenți PM

Majoritatea compresoarelor din seria Energy Saver folosesc motoare Permanent Magnet. Spre deosebire de motoarele inductive standard, acestea prezintă următoarele caracteristici:

• Eficiență: nivel corespunzător normelor IE4 sau chiar IE5.
• Randament: se menține ridicat chiar și la turații foarte mici, în timp ce motoarele standard pierd din eficiență în afara domeniului nominal.

• Construcție

   motoarele sunt mai mici, mai ușoare și degajă mai puțină căldură.

Control avansat cu invertor VSD

Elementul central al gamei Energy Saver este convertizorul de frecvență, denumit și invertor.

• Adaptare la necesar: compresorul nu funcționează în regim „totul sau nimic”, de încărcare și descărcare. Dacă instalația are nevoie doar de 30% din debit, compresorul reduce turația și consumă proporțional mai puțină energie.
• Funcționare în gol redusă: compresoarele clasice pot continua să funcționeze câteva minute după umplerea rezervorului, consumând aproximativ 25-30% din puterea nominală fără să producă aer. Modelele Energy Saver reduc aproape complet acest proces.

Pornire lină Soft Start

Datorită invertorului, echipamentul pornește lin de la 0 Hz, fără vârfuri bruște de curent la pornire.

• Protejează instalația electrică din unitate.
• Permite porniri și opriri mai frecvente, fără riscul supraîncălzirii înfășurărilor.

Economii de energie și presiune stabilă

În practică, utilizarea gamei Energy Saver permite reducerea consumului de electricitate cu 30% până la 50% comparativ cu modelele tradiționale cu turație constantă. Sistemul menține o presiune stabilă în rețea, cu o precizie de 0,1 bar, aspect important pentru echipamentele de precizie, precum tăietoarele laser. Lipsa variațiilor bruște de presiune și temperatură prelungește timpul de funcționare al treptei cu șurub.

Avantajele motoarelor PM cu magneți permanenți

Motoarele cu magneți permanenți, Permanent Magnet Motors sau PM Motors, reprezintă o soluție modernă pentru acționările electrice și oferă beneficii importante față de motoarele inductive tradiționale.

• Eficiență energetică ridicată: motoarele PM nu necesită alimentarea rotorului cu curent pentru crearea câmpului magnetic, deoarece acesta este generat de magneții permanenți. Sunt eliminate pierderile de energie din rotor, inclusiv puterea reactivă și pierderile Joule. Eficiența rezultată depășește adesea cerințele clasei IE4 Super Premium, iar randamentul se menține ridicat într-un interval larg de sarcini și viteze, inclusiv la turații reduse.
• Factor de putere superior: motoarele PM consumă mai puțin curent din rețea pentru aceeași putere utilă, reducând încărcarea rețelei și energia reactivă.
• Construcție compactă: câmpul magnetic puternic și constant permite furnizarea unei puteri mai mari într-o carcasă mai mică. Motoarele sunt mai ușoare și mai compacte decât modelele inductive de putere similară.
• Cuplu constant: motoarele PM pot genera cuplu constant chiar și la viteze mici și au un răspuns dinamic rapid. Inerția redusă a rotorului permite schimbări rapide de viteză și control precis în aplicații precum mașinile CNC sau roboții industriali.
• Reglarea vitezei: prin utilizarea strategiilor de slăbire a câmpului magnetic, motoarele pot funcționa într-un domeniu larg de viteze, păstrând o eficiență ridicată.
• Fiabilitate și durabilitate: încălzirea redusă, rotorul fără înfășurări și solicitările mecanice mai mici permit o funcționare mai îndelungată și mai sigură.

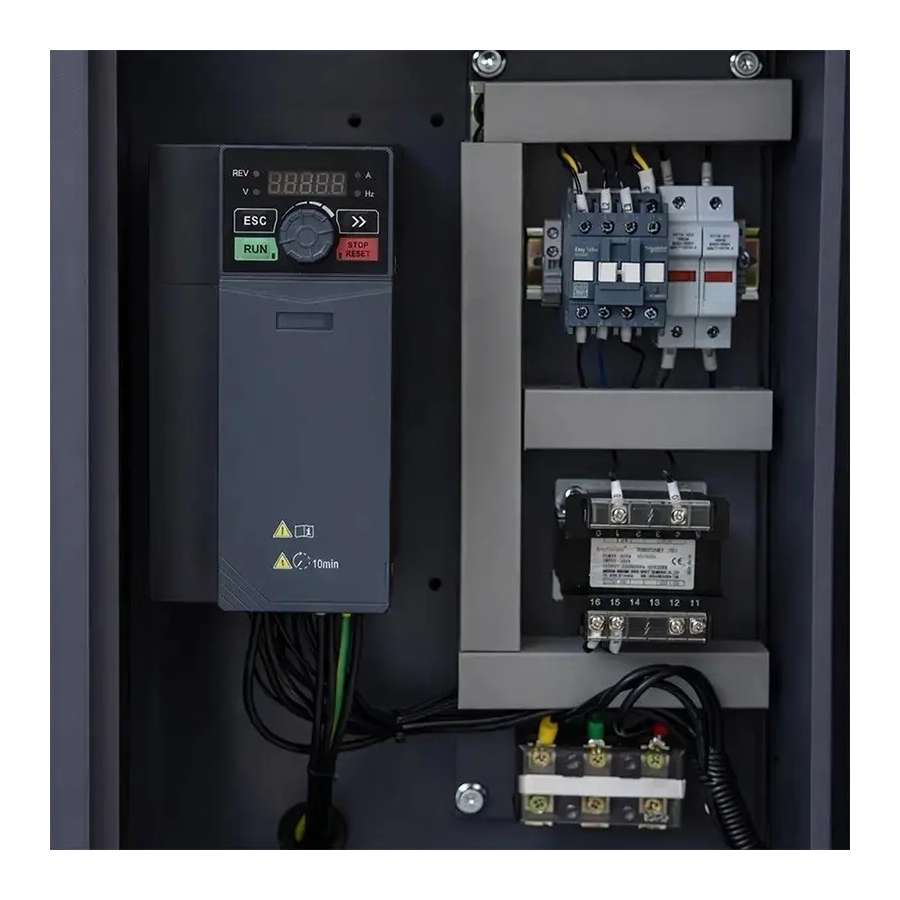

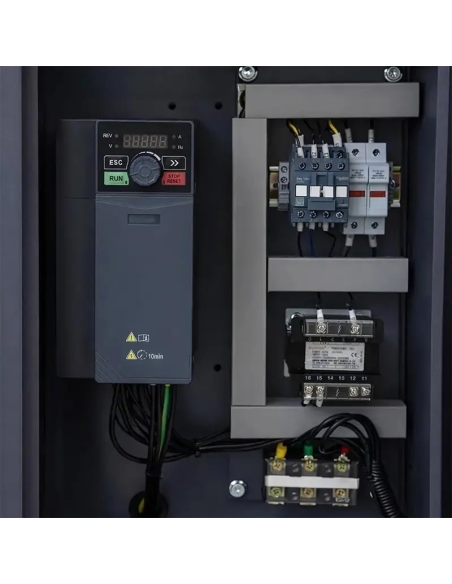

Invertorul VSD și optimizarea funcționării

Invertorul, numit și convertizor de frecvență, este un dispozitiv electronic avansat care reglează lin turația motorului compresorului în funcție de necesarul curent de aer comprimat.

• Reducerea consumului energetic: compresoarele tradiționale funcționează la capacitate maximă sau sunt oprite, iar excesul de aer poate fi evacuat. Invertorul adaptează producția de aer la consum, astfel încât echipamentul funcționează doar la puterea necesară, reducând funcționarea în gol și pierderile din ciclurile de pornire și oprire. Economiile pot ajunge la 20-50%, în funcție de profilul de consum.
• Presiune stabilă: reglarea lină a turației permite menținerea unei presiuni aproape constante în rețeaua de aer comprimat, indiferent de fluctuațiile cererii. Această caracteristică susține funcționarea corectă a sculelor și mașinilor pneumatice și crește precizia proceselor.
• Curent de pornire redus: invertorul asigură pornirea lină a motorului și elimină curenții de șoc specifici pornirii clasice stea-triunghi. Astfel sunt protejate rețeaua electrică, motorul și componentele sistemului.
• Uzură redusă: numărul mai mic de porniri și opriri bruște, împreună cu funcționarea în condiții optime, reduce uzura blocului cu șurub, a rulmenților și a motorului.
• Funcționare silențioasă: la un necesar redus de aer, invertorul scade turația motorului și implicit nivelul de zgomot emis.
• Adaptare la consum: compresorul cu invertor este potrivit pentru aplicații cu un consum variabil de aer comprimat și funcționează eficient atât la sarcină mică, cât și la sarcină mare.
• Control și diagnosticare: invertoarele moderne sunt integrate cu panouri de control și permit monitorizarea parametrilor, diagnosticarea erorilor, controlul de la distanță și planificarea mentenanței.

Modulul cu șurub

Compresoarele cu șurub Cormak din clasa superioară, precum LUFT 700 VSD+PM, folosesc module cu șurub avansate tehnologic, proiectate pentru asigurarea debitului și a fiabilității în timpul utilizării intensive.

• Tehnologie și eficiență: modulele cu șurub sunt proiectate pentru un debit ridicat și un consum redus de energie.
• Precizie și control: soluțiile tehnice permit controlul precis al procesului de producere a aerului comprimat, menținerea presiunii și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția solidă și materialele utilizate permit funcționarea în condiții industriale solicitante și reduc riscul opririlor neplanificate.

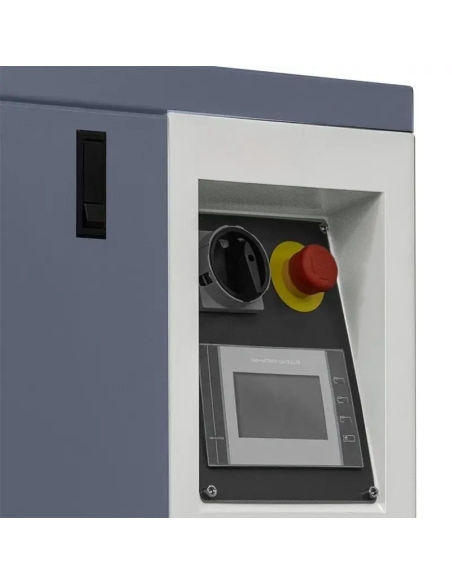

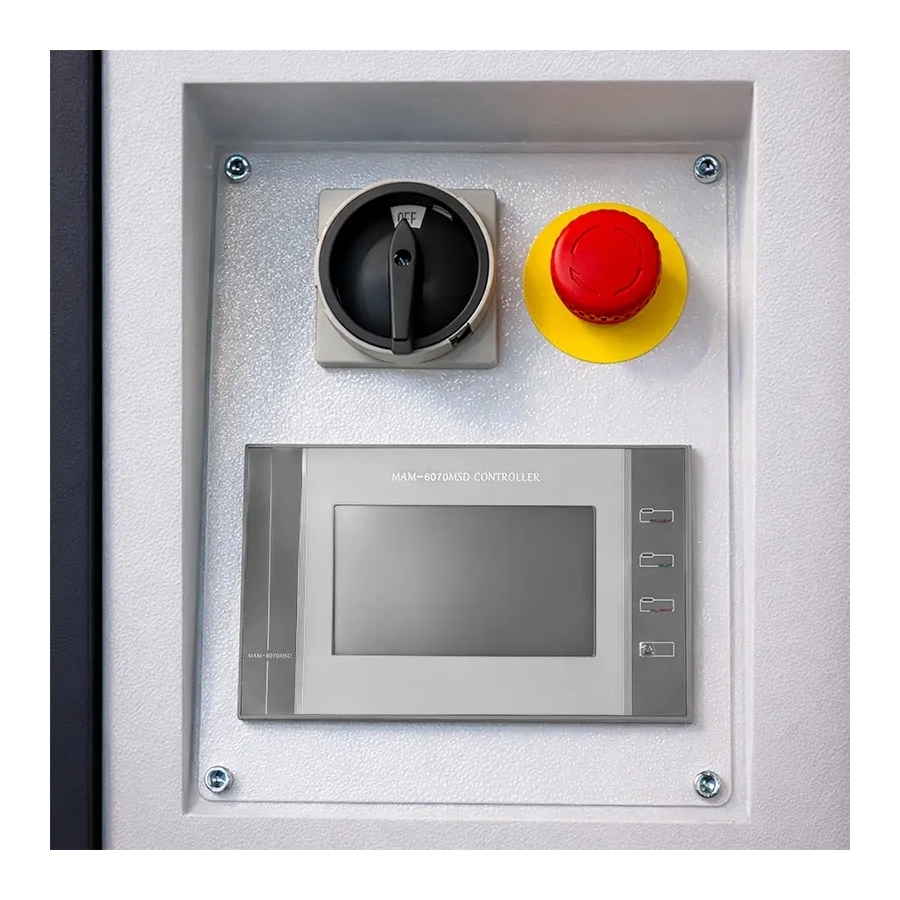

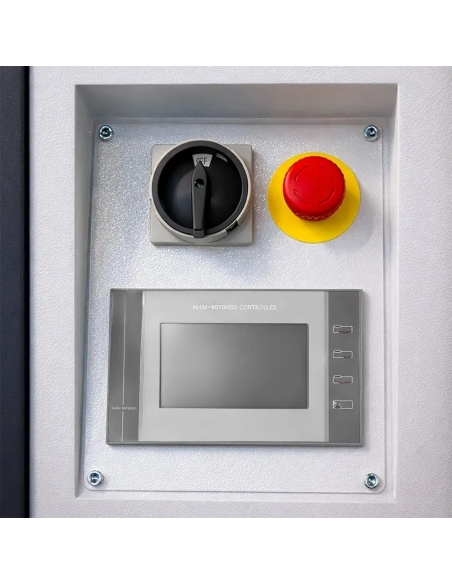

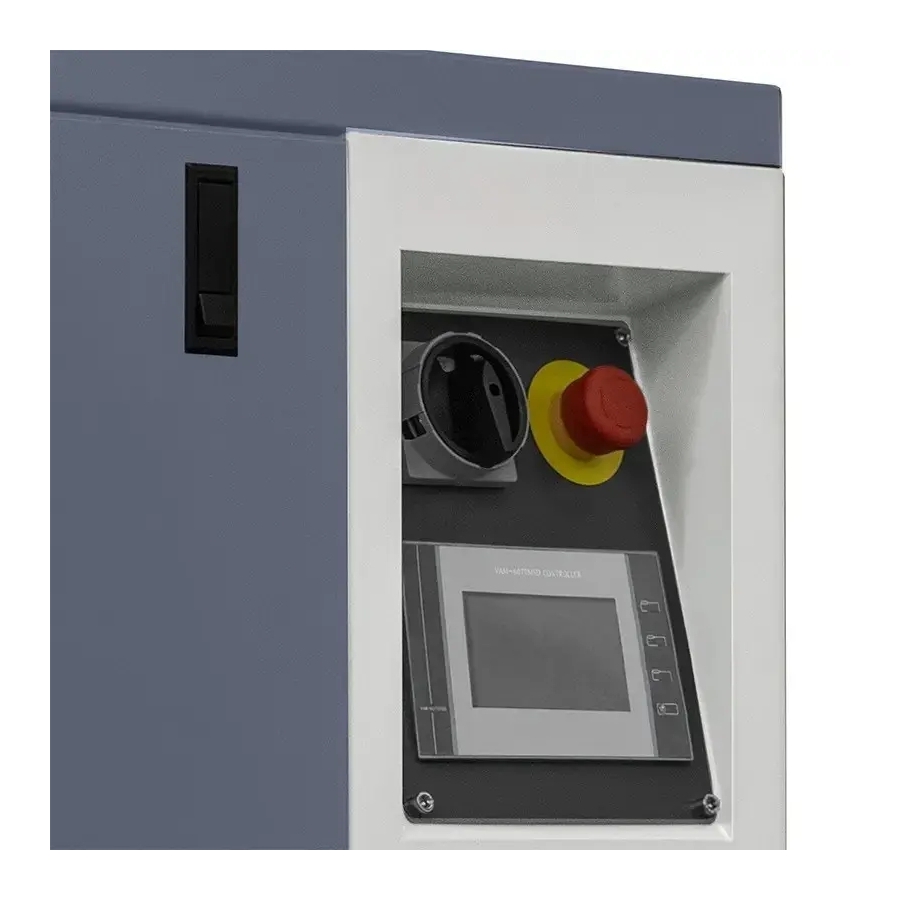

Panoul de control CORMAK

Compresorul cu șurub Cormak LUFT 700 VSD+PM este echipat cu un panou avansat de control din seria MAM. Controlerul permite gestionarea sistemului de aer comprimat, monitorizarea continuă și reacția rapidă la modificarea parametrilor de funcționare.

• Monitorizare completă: panoul urmărește în timp real parametrii principali, precum presiunea, temperatura și starea de funcționare.
• Reglarea setărilor: interfața permite ajustarea rapidă a setărilor și parametrilor în funcție de necesarul instalației.
• Avertizări imediate: în cazul unei defecțiuni sau al necesității unei revizii, controlerul afișează notificări pe display.

Documentație completă pentru UDT

Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego, UDT. Înregistrarea la UDT este obligatorie.

• Declarația de conformitate.
• Certificat pentru rezervor împreună cu desenul tehnic.
• Certificat pentru supapa de siguranță.
• Manual de utilizare în limba poloneză.

Parametri tehnici – CORMAK LUFT 700 VSD+PM

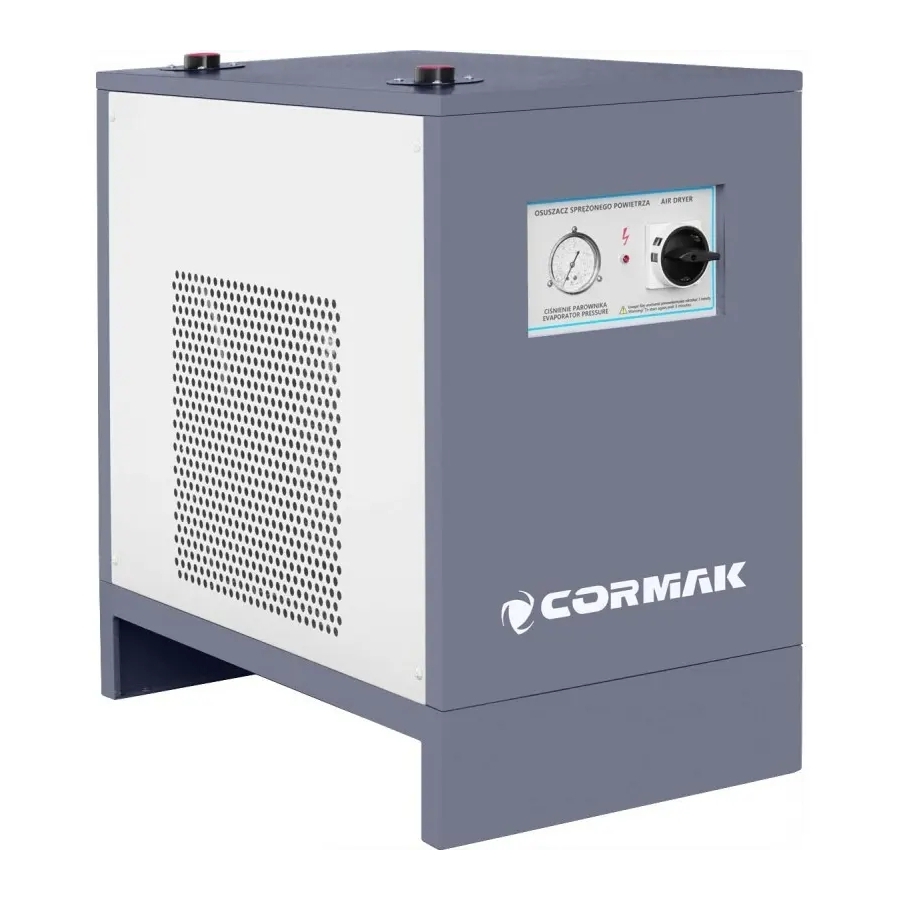

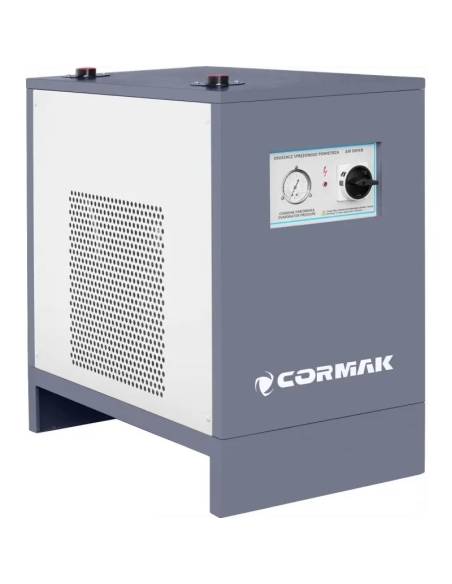

Uscător frigorific pentru aer comprimat IZBERG N10S

Uscătorul de aer comprimat CORMAK este un echipament industrial proiectat pentru eliminarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia de răcire permite funcționarea stabilă a echipamentelor alimentate cu aer comprimat și protejarea instalațiilor pneumatice.

Avantajele uscătorului de aer comprimat

• Sistem frigorific avansat: proces în două etape de răcire a aerului până la punctul de rouă, pentru separarea eficientă a umidității și particulelor de ulei.
• Presiune de lucru: funcționare stabilă în instalații de până la 10 bar.
• Debit ridicat: până la 1500 l/min, pentru sisteme medii și mari de aer comprimat.
• Consum energetic: ventilatorul cu turație variabilă reduce consumul la 0,58 kW.
• Evacuarea condensului: supapa automată asigură drenajul condensului fără supravegherea operatorului.
• Construcție compactă: permite instalarea și integrarea în sistemele pneumatice existente.
• Agent frigorific: R134a.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate, folosind un proces de răcire și separare a condensului în mai multe etape.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Datorită fluxului în contracurent, recuperarea de căldură crește eficiența energetică a întregului sistem.

Evaporatorul sistemului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la temperatura de rouă de 3°C. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

Separatorul de condens

După răcire, amestecul de gaz și condens intră în separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite adaptarea automată a intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în funcționare

Datorită tehnologiei frigorifice, uscătorul pentru compresor CORMAK elimină apa și uleiul, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă de rouă asigură o calitate uniformă a aerului și susține fiabilitatea sistemului pneumatic.

Aplicațiile uscătorului

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt necesare pentru funcționarea corectă a mașinilor și echipamentelor.

• Ateliere mecanice.
• Unități de producție.
• Industria alimentară, după utilizarea filtrelor conforme cu cerințele de igienă.
• Industria electronică.
• Automatizări industriale.
• Sisteme și cabine de vopsire.
• Echipamente CNC cu acționare pneumatică.

Echiparea uscătorului

• Supapă automată: evacuarea condensului.
• Separator integrat: separarea apei și uleiului.
• Ventilator cu viteză variabilă: adaptare automată la condițiile de lucru.
• Control electronic: menținerea stabilității parametrilor.
• Carcasă compactă: construcție rezistentă la condiții industriale.

Parametri tehnici – uscător IZBERG N10S

Rezervor pentru aer comprimat CORMAK 270 L

Rezervorul de presiune CORMAK, cu o capacitate de 270 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit utilizarea rezervorului ca buffer de stocare și ca element de stabilizare a parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 270 L

• Construcție pentru presiune: realizată din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
• Certificare și marcaj: certificare UDT și marcaj CE, în conformitate cu normele europene de siguranță și calitate.
• Presiune de lucru: 11 bar.
• Capacitate: 270 litri, pentru alimentarea stabilă a instalației și reducerea frecvenței pornirii compresorului.
• Sistem multi-racord: până la 5 racorduri cu diametre 1.1/4", 2",1/2", pentru conectarea la diferite instalații.
• Protecție anticorozivă: strat de vopsea anticorozivă la interior și exterior.
• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

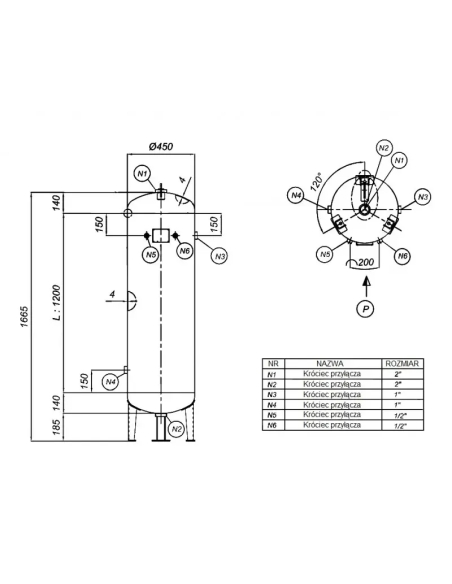

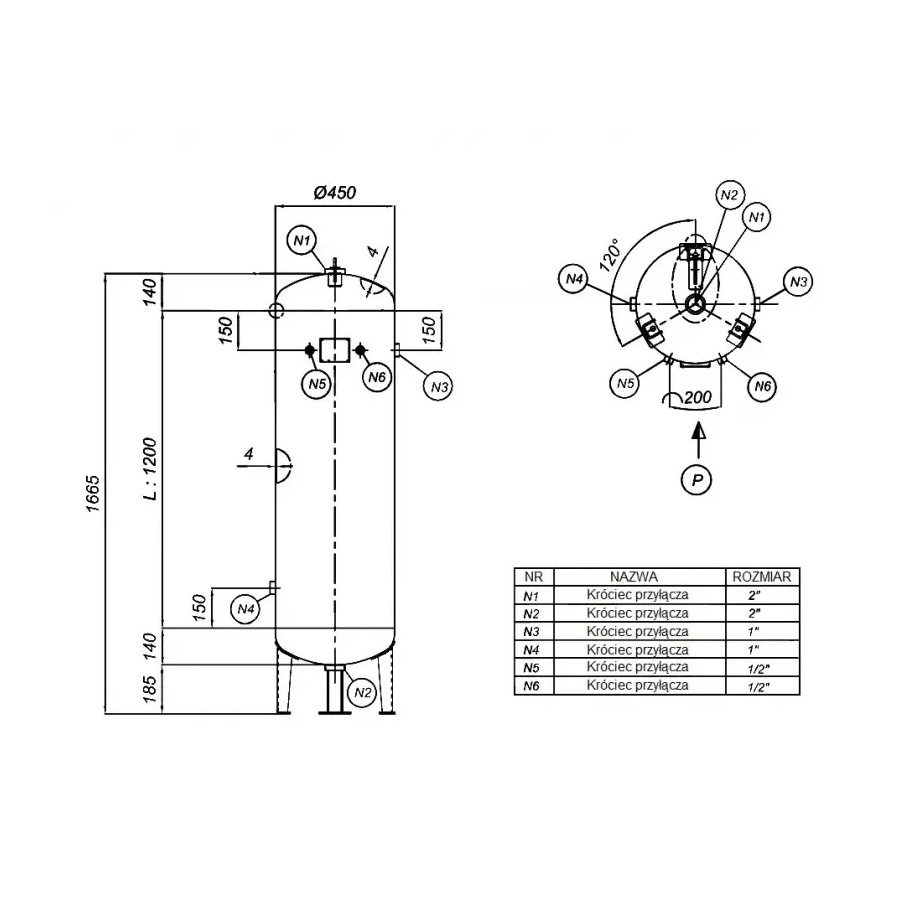

Construcția rezervorului

Rezervorul de aer comprimat este proiectat pentru utilizare intensivă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, asigură rezistența la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu o plăcuță de identificare cu marcaj CE și numărul organismului notificat UDT, care confirmă autorizarea pentru exploatare pe piața poloneză și europeană. Setul include documentație tehnică completă, pașaport și certificate de materiale.

Stabilizarea presiunii

Datorită volumului de 270 litri, rezervorul funcționează ca buffer de aer și stabilizează presiunea în întregul sistem pneumatic. Această funcție asigură alimentarea uniformă a echipamentelor și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite montajul în spații limitate.

Rezervorul reduce scăderile de presiune și previne suprasolicitarea sistemului, susținând eficiența și siguranța instalației.

Utilizările rezervorului

Rezervoarele de presiune CORMAK sunt utilizate în diferite sectoare industriale, ateliere auto, fabrici, companii de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: buffer de presiune care reduce frecvența funcționării compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizări industriale: integrarea în sisteme automatizate și instalații de vopsire.
• Comandă pneumatică: componentă de bază pentru sistemele de comandă pneumatică.

Echiparea standard a rezervorului

• Orificii de conectare: 5 buc. - diametre 1.1/4", 2",1/2".
• Plăcuță de identificare cu marcaj CE.
• Număr organism notificat UDT.
• Documentație tehnică completă și pașaport de presiune.
• Strat anticoroziv interior și exterior.

Accesorii pentru rezervor

• 1 dop ½".
• Manometru + reducție la 1/2|".
• Teu ½".
• Intrare-ieșire 1/1,4-3/4".
• Supapă de drenaj apă ½".

Atenție

Setul de accesorii nu include supapa de siguranță.
