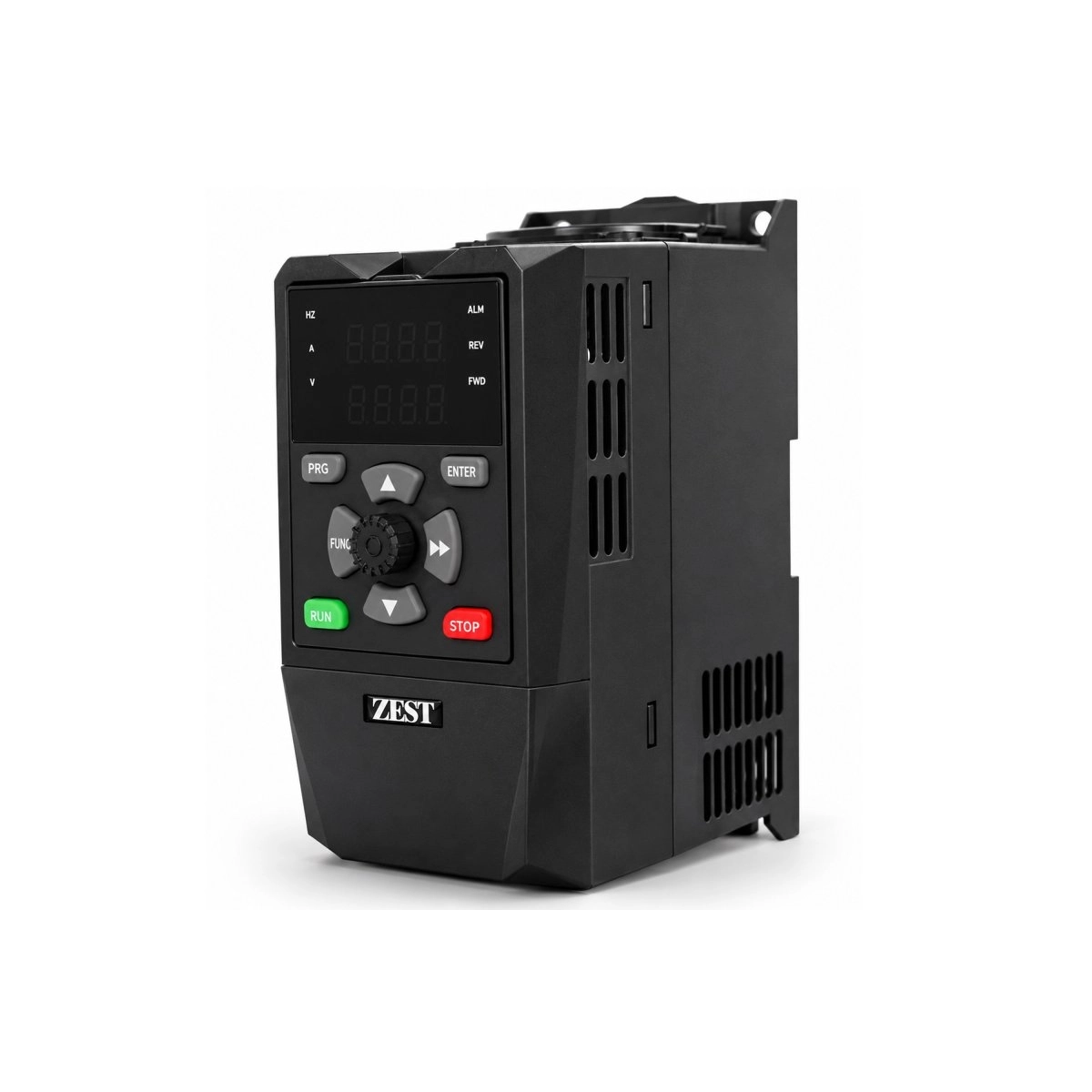

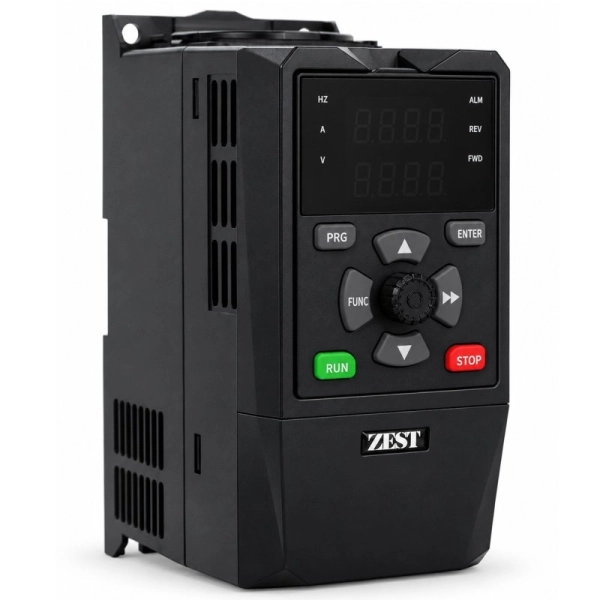

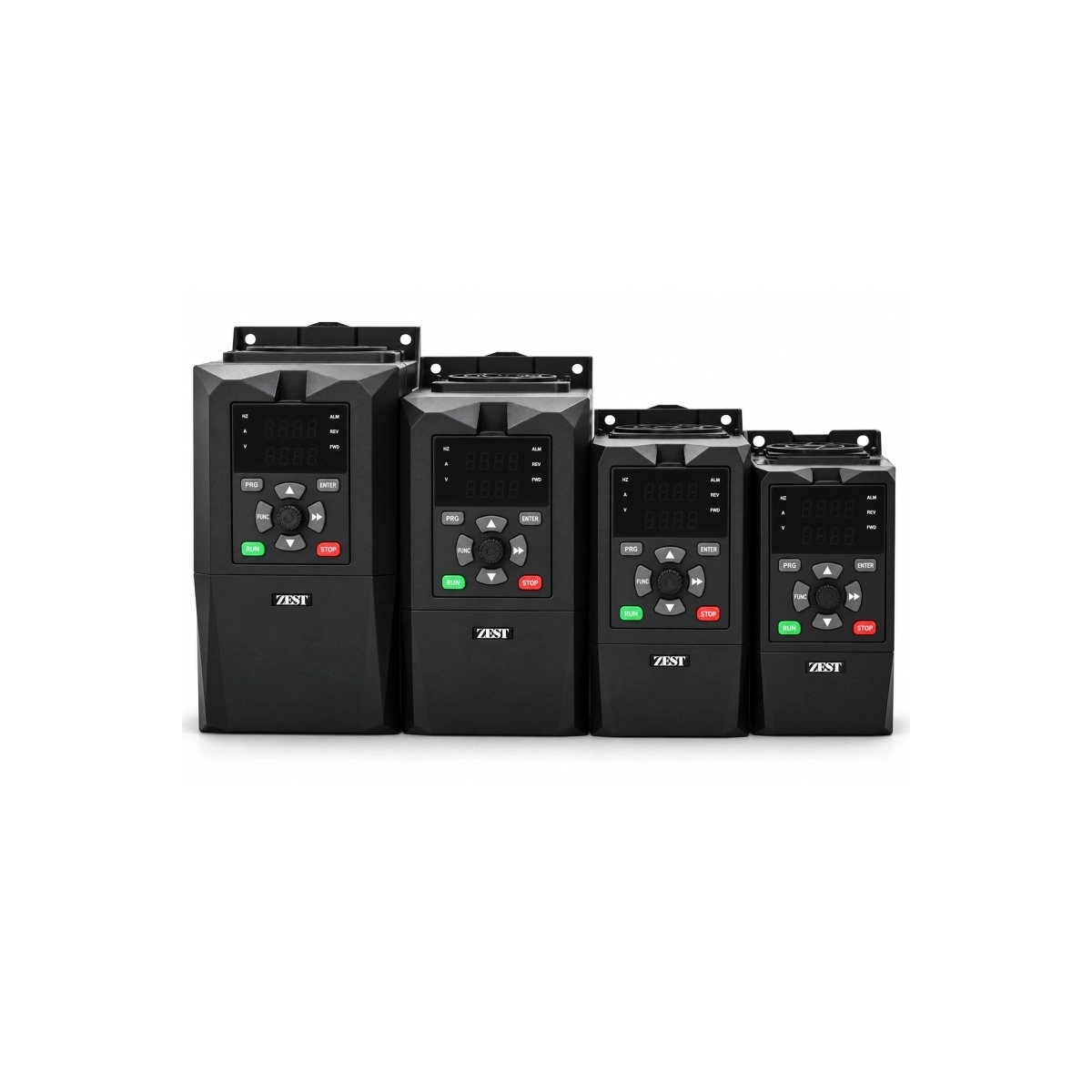

Convertizor de frecvență vectorial ZEST ZQ510T4D 4 kW 400 V

ZEST ZQ510T4D este un convertizor de frecvență vectorial industrial, destinat controlului motoarelor AC trifazate selectate corespunzător pentru mașini, echipamente de producție și sisteme de automatizare.

Modelul este destinat instalațiilor trifazate din clasa 400 V. Conform tabelului tehnic al seriei, producătorul indică două niveluri nominale: 4 kW și valoarea corespunzătoare a curentului de 9 A.

Controlul vectorial, Torque Boost, Speed Tracking, comunicația RS485/Modbus și funcțiile de frânare permit utilizarea convertizorului în aplicații care necesită mai mult decât reglarea de bază a vitezei motorului.

Avantajele principale ale modelului ZEST ZQ510T4D

• două niveluri nominale: 4 kW;
• curent de ieșire 9 A, conform parametrilor nominali;
• alimentare trifazată din clasa 340–440 V;
• control vectorial;
• reglarea lină a vitezei motorului;
• Torque Boost – susținerea cuplului la frecvență redusă;
• Speed Tracking – preluarea controlului asupra unui motor aflat deja în rotație;
• accelerare și decelerare reglabile;
• controlul direcției FWD/REV;
• comunicație RS485/Modbus;
• posibilitatea integrării în sisteme de automatizare;
• funcții de frânare;
• control inteligent al ventilatorului;
• strat protector Three Anti-Paint pentru componentele electronice;
• funcție de diagnosticare a anomaliilor de alimentare;
• construcție industrială pentru aplicații cu mașini și utilaje.

Control vectorial pentru o comandă precisă a motorului

ZQ510T4D utilizează control vectorial, care permite controlarea mai precisă a funcționării motorului în comparație cu un control de bază prin frecvență.

Acest lucru este important în special atunci când sarcina mașinii se modifică în timpul funcționării sau când motorul trebuie să lucreze la viteză redusă, menținând un cuplu adecvat.

Controlul vectorial permite adaptarea mai bună a acționării la caracteristicile mașinii. Prin urmare, ZQ510T4D poate fi utilizat atât în aplicații simple cu pompe și ventilatoare, cât și în sisteme de acționare mai solicitante.

Torque Boost pentru un cuplu mai mare la frecvență redusă

La reducerea vitezei motorului este importantă atât menținerea turației setate, cât și capacitatea de a învinge sarcina existentă.

ZQ510 oferă funcția Torque Boost, care permite creșterea susținerii cuplului la frecvență redusă.

Funcția este utilă în aplicațiile în care motorul trebuie să funcționeze mai lent, dar să acționeze în continuare eficient mecanismul mașinii.

Seria permite reglarea automată sau manuală a funcției Torque Boost, pentru adaptarea comportamentului acționării la caracteristicile aplicației respective.

Speed Tracking pentru preluarea lină a unui motor aflat în rotație

Una dintre funcțiile importante ale seriei ZQ510 este Speed Tracking.

Aceasta permite convertizorului să detecteze viteza unui motor care încă se rotește în momentul pornirii și să preia în mod corespunzător controlul acționării.

Funcția este importantă, printre altele, pentru echipamentele cu inerție ridicată.

Un exemplu este ventilatorul al cărui rotor continuă să se rotească o anumită perioadă după oprirea acționării. La repornire, funcția Speed Tracking permite convertizorului să se adapteze mișcării existente, în loc să considere că motorul se află în repaus complet.

Pornire lină pentru reducerea solicitărilor mecanice

Convertizorul permite configurarea timpului de accelerare a motorului.

În locul unei porniri bruște, acționarea poate crește treptat viteza până la atingerea valorii setate.

Astfel pot fi reduse solicitările bruște asupra componentelor mecanice precum:

• reductoare;
• curele de transmisie;
• cuplaje;
• arbori;
• transportoare.

Caracteristicile pornirii pot fi adaptate cerințelor mașinii respective.

Decelerare și frânare controlate

ZQ510 permite configurarea corespunzătoare a procesului de decelerare a motorului.

Pentru modelele acestei serii de până la 22 kW este prevăzut un sistem de frânare integrat, această funcție fiind disponibilă și pentru ZQ510T4D.

Soluția permite extinderea sistemului de acționare cu o frânare controlată mai eficientă.

În cazul unei inerții ridicate, al frânărilor frecvente sau al unui timp de oprire foarte scurt, parametrii sistemului de frânare și eventualele componente suplimentare trebuie selectate individual.

FWD/REV pentru controlul direcției de rotație

Convertizorul permite schimbarea direcției de funcționare a motorului.

Funcția FWD/REV permite rotirea în ambele direcții, în conformitate cu configurația sistemului de control.

Această funcție este utilă, printre altele, pentru:

• mașini-unelte;
• transportoare;
• mecanisme de avans;
• alte mașini care necesită schimbarea direcției de acționare.

RS485/Modbus pentru integrarea în sisteme de automatizare

ZQ510T4D acceptă comunicația RS485/Modbus.

Aceasta permite conectarea convertizorului la un sistem superior de automatizare, de exemplu la un controler PLC.

În funcție de configurație, sistemul poate transmite convertizorului comenzi de control și poate citi informațiile disponibile despre funcționarea acestuia.

Astfel, ZQ510T4D poate funcționa atât ca regulator independent al acționării, cât și ca parte a unui sistem complex de control al mașinii.

Control local și extern

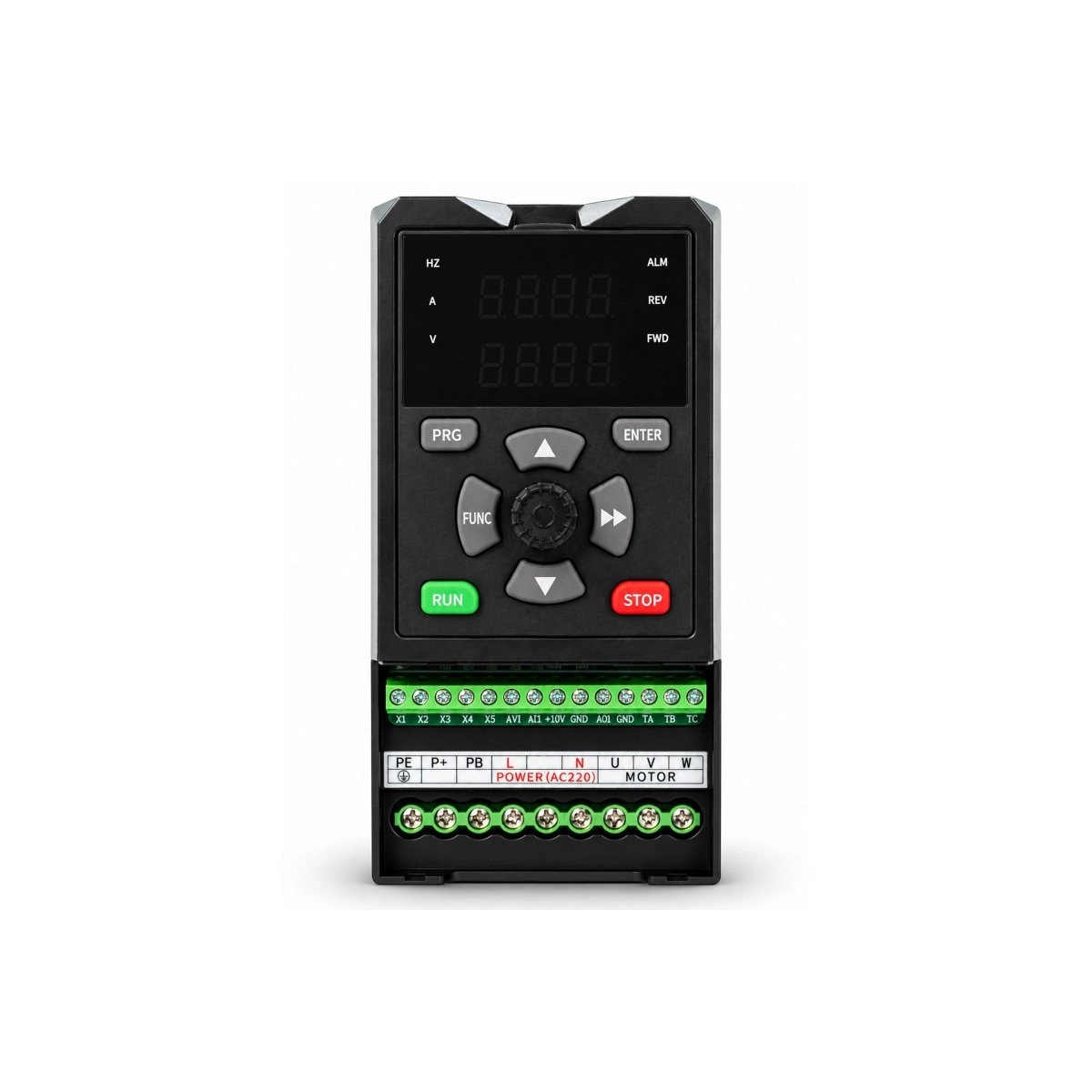

Convertizorul este prevăzut cu un panou care permite configurarea și operarea locală a dispozitivului.

În cadrul unui sistem de mașini, controlul poate fi realizat și prin semnale externe și prin sistemul de automatizare.

Acest lucru permite adaptarea modului de operare la construcția mașinii, de la controlul local al convertizorului până la integrarea cu un sistem PLC superior.

Intelligent Fan Control pentru răcire inteligentă

ZQ510 dispune de funcția Intelligent Fan Control.

Convertizorul gestionează funcționarea propriului ventilator de răcire în funcție de condițiile de lucru, astfel încât ventilatorul să nu funcționeze inutil în același mod în permanență.

Soluția este importantă pentru:

• reducerea zgomotului inutil;
• exploatarea ventilatorului;
• gestionarea răcirii componentelor electronice.

Three Anti-Paint pentru protecția suplimentară a componentelor electronice

Placa electronică a modelului ZQ510 este protejată cu un strat special Three Anti-Paint.

Rolul acestuia este de a crește rezistența componentelor electronice la factorii nefavorabili de mediu, în special la:

• umiditate;
• coroziune;
• ceață salină.

Acesta reprezintă un nivel suplimentar de protecție pentru componentele electronice ale convertizorului.

Stratul aplicat plăcii PCB nu înseamnă însă că dispozitivul este impermeabil sau că poate fi instalat direct în exterior. Condițiile de instalare trebuie adaptate întotdeauna gradului de protecție al carcasei și cerințelor producătorului.

Diagnosticarea anomaliilor de alimentare

Seria ZQ510 dispune de funcția Power Anomaly Self-Check.

Sistemul monitorizează condițiile asociate alimentării convertizorului și facilitează diagnosticarea anomaliilor care îi pot afecta funcționarea.

Acesta este un element suplimentar pentru monitorizarea stării dispozitivului, important în special în instalațiile industriale.

Funcțiile de protecție ale acționării

Convertizorul monitorizează parametrii proprii de funcționare și dispune de funcții de protecție asociate condițiilor necorespunzătoare de funcționare a acționării.

Configurarea corectă a datelor nominale ale motorului este importantă pentru funcționarea adecvată a protecțiilor și a controlului vectorial.

Aplicații și utilizări industriale

ZEST ZQ510T4D este destinat controlului motoarelor AC trifazate selectate corespunzător pentru instalații din clasa 400 V.

Poate fi utilizat, printre altele, pentru:

• mașini-unelte;
• mașini pentru ateliere;
• mașini de producție;
• transportoare;
• pompe;
• ventilatoare;
• mecanisme de transport;
• sisteme de automatizare;
• alte acționări care necesită reglarea vitezei și controlul cuplului.

Selectarea convertizorului pentru motor

Convertizorul nu trebuie selectat exclusiv pe baza puterii motorului.

Pentru selectarea corectă trebuie verificate:

• puterea nominală a motorului;
• curentul nominal al motorului;
• tensiunea;
• modul de conectare a înfășurărilor Δ/Y;
• frecvența;
• caracteristicile mașinii acționate;
• condițiile de pornire;
• domeniul necesar de reglare a vitezei.

Dacă motorul pornește sub sarcină ridicată, trebuie luate în considerare și cuplul de pornire necesar și capacitatea de suprasarcină a acționării.

Parametri tehnici – ZQ510T4D

• Model: ZQ510T4D
• Putere: 4 kW
• Curent de ieșire: 9 A
• Tensiune de intrare: AC trifazată 340–440 V
• Control: vectorial
• Comunicație: RS485 / Modbus
• Dimensiuni: 215 × 131 × 174 mm
• Dimensiuni de montaj: 201 × 119 mm
• Șuruburi de montaj: M5

ZEST ZQ510T4D pentru controlul industrial al acționării

ZQ510T4D combină controlul vectorial cu funcții utile în aplicațiile reale cu mașini. Torque Boost susține funcționarea la frecvență redusă, Speed Tracking facilitează preluarea unei acționări aflate deja în rotație, iar RS485/Modbus permite integrarea în sisteme de automatizare.

Controlul inteligent al răcirii, componentele electronice protejate cu un strat special și diagnosticarea anomaliilor de alimentare completează funcțiile de control cu soluții destinate utilizării dispozitivului în aplicații industriale.
