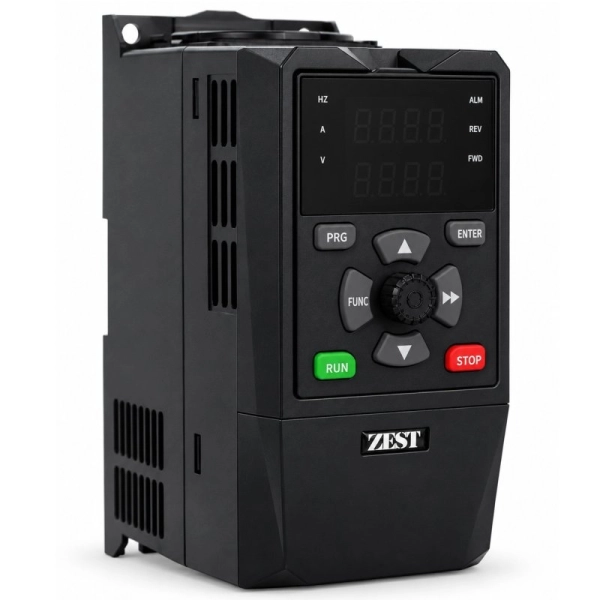

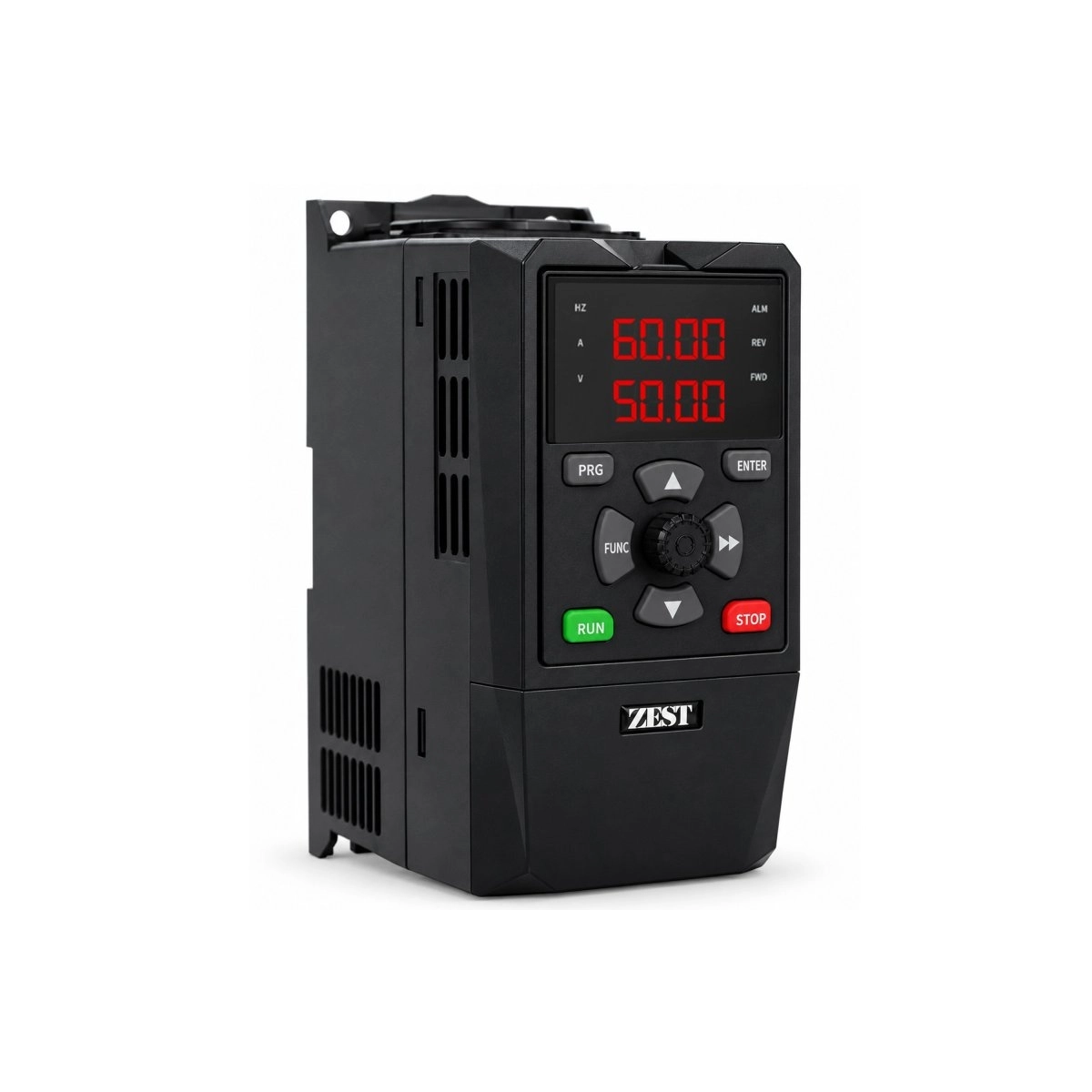

Invertor vectorial ZEST ZQ510T5D5 5,5 kW 400 V

ZEST ZQ510T5D5 este un invertor vectorial industrial destinat reglării și controlului motoarelor trifazate AC selectate corespunzător.

Modelul funcționează în clasa de tensiune trifazată 340–440 V. Conform tabelului tehnic al seriei, pentru ZQ510T5D5 sunt specificate puterea de 5,5 kW și curentul de ieșire corespunzător de 13 A.

Controlul vectorial, Torque Boost, Speed Tracking, comunicația RS485/Modbus și funcțiile de frânare permit utilizarea invertorului atât pentru reglarea lină a vitezei, cât și în sisteme de acționare mai solicitante pentru mașini și automatizări.

Principalele avantaje ale ZEST ZQ510T5D5

• Putere conform caracteristicilor seriei: 5,5 kW.
• Curent de ieșire: 13 A.
• Alimentare trifazată AC 340–440 V.
• Control vectorial.
• Reglarea lină a vitezei motorului.
• Torque Boost.
• Speed Tracking.
• Schimbarea sensului de rotație FWD/REV.
• Accelerare și decelerare reglabile.
• Comunicație RS485/Modbus.
• Posibilitate de integrare în sisteme de automatizare.
• Funcții de frânare.
• Intelligent Fan Control.
• Acoperire protectoare Three Anti-Paint pentru componentele electronice.
• Funcție de diagnosticare a anomaliilor de alimentare.
• Construcție destinată aplicațiilor industriale și utilajelor.

Control vectorial pentru o mai bună gestionare a motorului sub sarcină

ZQ510T5D5 utilizează controlul vectorial, datorită căruia invertorul poate controla comportamentul motorului cu o precizie mai mare decât în cazul reglării de bază a frecvenței.

Această caracteristică este deosebit de importantă pentru utilajele la care sarcina se modifică în timpul funcționării sau pentru care este necesară menținerea unui cuplu adecvat la viteză redusă.

Astfel, invertorul poate fi utilizat nu numai pentru acționarea simplă a pompelor sau ventilatoarelor, ci și pentru mașini de producție, transportoare, mașini-unelte și alte aplicații cu condiții variabile de funcționare.

Torque Boost pentru susținerea cuplului la frecvență redusă

La reducerea frecvenței de funcționare a motorului este importantă menținerea unui cuplu de antrenare adecvat.

Funcția Torque Boost permite creșterea susținerii cuplului în domeniul frecvențelor reduse.

Aceasta este importantă atunci când utilizatorul dorește să reducă viteza utilajului, dar motorul trebuie să învingă în continuare rezistențele mecanice ale sistemului de acționare.

Seria ZQ510 permite reglarea manuală și automată a funcției Torque Boost, astfel încât comportamentul sistemului de acționare să poată fi adaptat aplicației specifice.

Speed Tracking pentru preluarea unui sistem de acționare aflat deja în mișcare

Speed Tracking este una dintre funcțiile importante ale seriei ZQ510.

Aceasta permite invertorului să se adapteze la un motor care încă se rotește în momentul pornirii și să preia controlul asupra lui.

Funcția este deosebit de utilă pentru echipamentele cu inerție ridicată, ale căror componente rotative nu se opresc imediat după dezactivarea sistemului de acționare.

Un exemplu poate fi un ventilator sau un alt mecanism care continuă să se rotească din inerție după oprirea comenzii. La repornire, Speed Tracking ajută invertorul să se adapteze la mișcarea curentă a motorului.

Pornire lină pentru reducerea solicitărilor mecanice

Invertorul permite configurarea timpului de accelerare a motorului.

În locul unei porniri bruște, sistemul de acționare poate crește treptat viteza până la atingerea valorii setate.

Acest lucru permite reducerea solicitărilor bruște asupra componentelor mecanice, precum:

• Transmisii.
• Cuplaje.
• Curele de transmisie.
• Arbori.
• Transportoare.
• Componentele de lucru ale utilajului.

Caracteristicile pornirii pot fi adaptate cerințelor aplicației specifice.

Decelerare și frânare controlate

ZQ510T5D5 permite și configurarea procesului de decelerare a sistemului de acționare.

Pentru modelele din seria ZQ510 de până la 22 kW este prevăzut un sistem de frânare integrat, iar această soluție este disponibilă și pentru ZQ510T5D5.

Acesta extinde posibilitățile de oprire controlată a sistemului de acționare.

În cazul utilajelor cu inerție ridicată, al frânărilor frecvente sau al aplicațiilor care necesită un timp de oprire foarte scurt, cerințele sistemului de frânare și eventualele componente suplimentare trebuie stabilite individual.

FWD/REV pentru funcționarea motorului în ambele sensuri

Invertorul permite schimbarea sensului de rotație al motorului.

Funcția FWD/REV poate fi utilizată în utilaje care necesită schimbarea periodică sau regulată a sensului de funcționare a sistemului de acționare, de exemplu în:

• Mașini-unelte.
• Transportoare.
• Mecanisme de avans.
• Echipamente de transport.
• Alte utilaje cu acționare bidirecțională.

Modul de comandă a sensului de rotație trebuie configurat corespunzător sistemului de control al utilajului.

RS485/Modbus pentru integrarea invertorului în sisteme de automatizare

ZQ510T5D5 acceptă comunicația RS485/Modbus.

Astfel, invertorul poate fi integrat într-un sistem superior de control, de exemplu într-un sistem bazat pe un controler PLC.

În funcție de configurație, sistemul de automatizare poate transmite comenzi către invertor și poate citi informațiile disponibile despre funcționarea acestuia.

ZQ510T5D5 poate fi utilizat atât ca regulator independent al sistemului de acționare, cât și ca element al unui utilaj automatizat sau al unei linii de producție.

Control local și extern

Invertorul dispune de un panou care permite operarea locală și configurarea parametrilor.

În aplicațiile pentru utilaje, controlul poate fi realizat și prin semnale externe configurate corespunzător sau prin comunicația cu sistemul de automatizare.

Astfel, modul de operare poate fi adaptat construcției utilajului, de la controlul local simplu până la funcționarea împreună cu un PLC superior.

Intelligent Fan Control pentru răcire inteligentă

Seria ZQ510 utilizează Intelligent Fan Control.

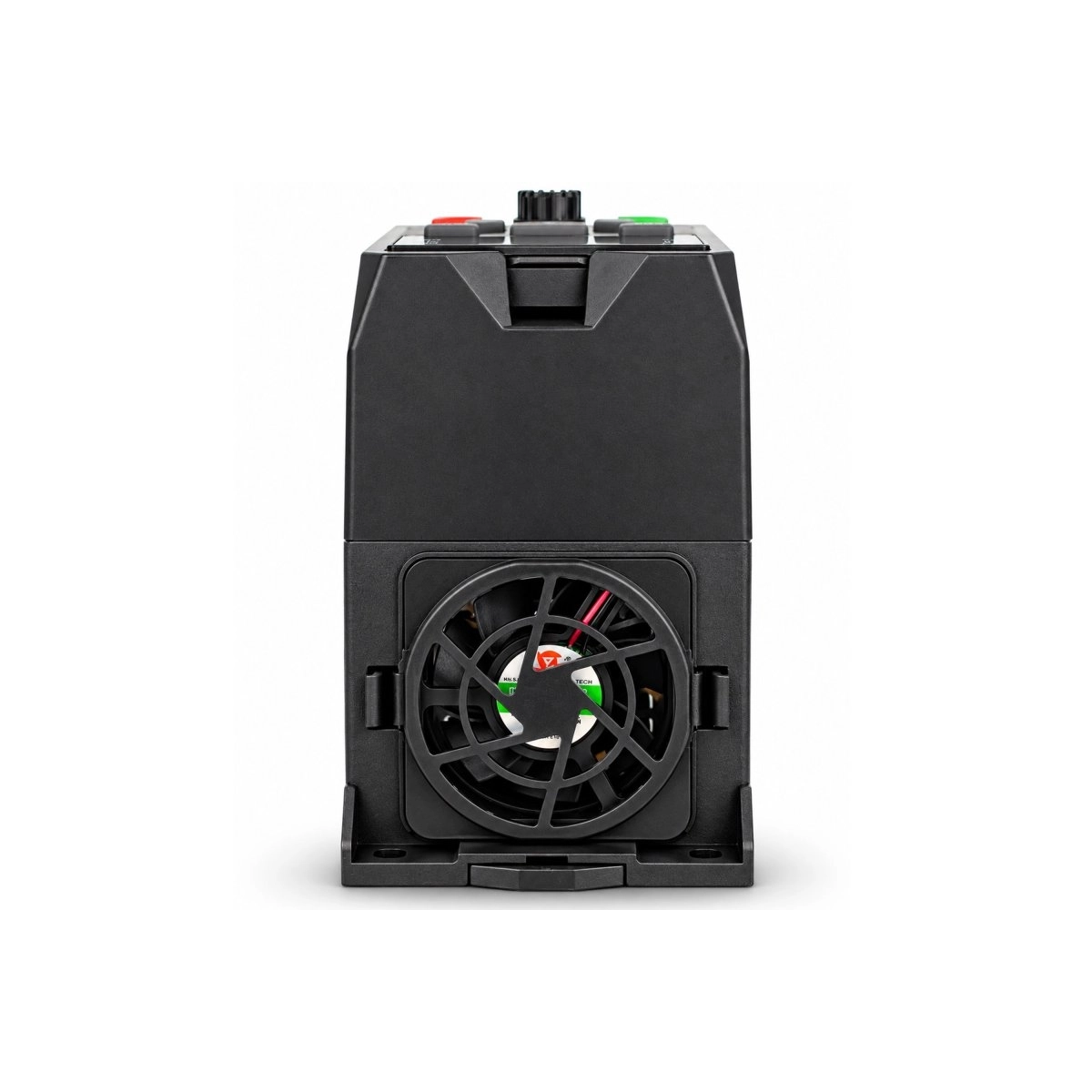

Invertorul gestionează funcționarea propriului ventilator de răcire în funcție de condițiile de lucru ale echipamentului.

Această funcție permite reducerea funcționării inutile a ventilatorului și contribuie la:

• Reducerea zgomotului.
• Răcirea corespunzătoare a componentelor electronice.
• Reducerea uzurii inutile a ventilatorului.

Three Anti-Paint pentru protecția suplimentară a componentelor electronice

Placa electronică a seriei ZQ510 este protejată cu acoperirea Three Anti-Paint.

Rolul acesteia este de a crește rezistența componentelor electronice la factorii de mediu nefavorabili, în special la:

• Umiditate.
• Coroziune.
• Ceață salină.

Aceasta reprezintă o protecție suplimentară pentru componentele electronice ale invertorului.

Acoperirea protectoare a plăcii PCB nu înseamnă însă că întregul echipament este rezistent la apă sau că poate funcționa în exterior fără protecție suplimentară. Condițiile de montare trebuie adaptate gradului de protecție al carcasei și cerințelor producătorului.

Power Anomaly Self-Check pentru verificarea anomaliilor de alimentare

Seria ZQ510 dispune de funcția Power Anomaly Self-Check.

Sistemul ajută la detectarea anomaliilor asociate alimentării invertorului, facilitând diagnosticarea condițiilor care pot influența funcționarea echipamentului.

Aceasta este o funcție suplimentară de monitorizare a stării sistemului de acționare, utilă în aplicații industriale.

Funcții de protecție

Invertorul monitorizează parametrii proprii de funcționare și dispune de funcții de protecție asociate condițiilor necorespunzătoare de lucru ale sistemului de acționare.

Configurarea corectă a datelor nominale ale motorului conectat este importantă atât pentru control, cât și pentru funcționarea protecțiilor.

Aplicații și utilizări industriale

CORMAK ZQ510T5D5 este destinat controlului motoarelor trifazate AC selectate corespunzător pentru instalații din clasa de 400 V.

Poate fi utilizat, printre altele, în:

• Mașini-unelte.
• Utilaje pentru ateliere.
• Mașini de producție.
• Transportoare.
• Mecanisme de transport.
• Pompe.
• Ventilatoare.
• Echipamente care utilizează o viteză variabilă de acționare.
• Sisteme de automatizare.

Selectarea invertorului pentru motor

Invertorul nu trebuie selectat exclusiv pe baza puterii motorului.

Înainte de selectare trebuie verificate:

• Puterea nominală a motorului.
• Curentul nominal al motorului.
• Tensiunea nominală.
• Modul de conectare a înfășurărilor Δ/Y.
• Frecvența.
• Caracteristicile utilajului acționat.
• Condițiile de pornire.
• Domeniul necesar de reglare a vitezei.
• Cerințele de frânare.

Este deosebit de important să se stabilească dacă motorul pornește fără sarcină sau dacă trebuie să pornească împreună cu un mecanism deja încărcat.

Parametri tehnici – ZQ510T5D5

• Model: ZQ510T5D5
• Putere: 5,5 kW
• Curent de ieșire: 13 A
• Tensiune de intrare: trifazată AC 340–440 V
• Control: vectorial
• Comunicație: RS485 / Modbus
• Dimensiuni: 215 × 131 × 174 mm
• Dimensiuni de montaj: 201 × 119 mm
• Șuruburi de montaj: M5

ZEST ZQ510T5D5 pentru controlul sistemelor de acționare ale utilajelor

ZQ510T5D5 combină controlul vectorial cu funcții importante pentru exploatarea efectivă a utilajelor. Torque Boost susține funcționarea sistemului de acționare la frecvență redusă, Speed Tracking permite preluarea controlului asupra unui motor aflat în mișcare, iar RS485/Modbus permite integrarea invertorului în sistemul de automatizare.

Intelligent Fan Control, acoperirea protectoare Three Anti-Paint a componentelor electronice și diagnosticarea anomaliilor de alimentare completează funcțiile de control cu soluții constructive destinate aplicațiilor industriale.
