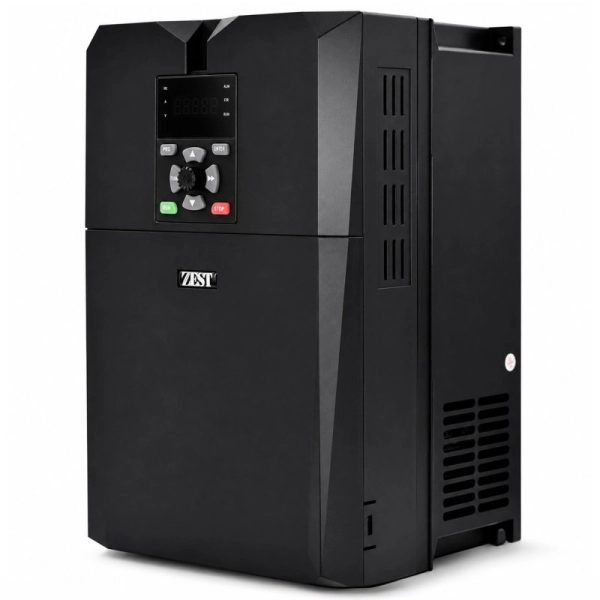

Convertizor de frecvență ZEST ZQ511T7D5 7,5 kW 400 V 17 A

ZEST ZQ511T7D5 este un convertizor de frecvență industrial destinat controlului motoarelor AC trifazate, selectate corespunzător, din mașini, echipamente de producție și sisteme de acționare.

Modelul oferă o putere nominală de 7,5 kW și un curent de ieșire de 17 A. Este conceput pentru alimentare de la o rețea trifazată de340–440 V AC, 50/60 Hz, iar frecvența de ieșire este de 0–400 Hz.

Convertizorul permite reglarea continuă a vitezei, pornirea și decelerarea controlată a motorului, precum și integrarea cu sisteme externe de comandă prin intrările, ieșirile și interfața RS485 disponibile.

Principalele avantaje ale modelului ZEST ZQ511T7D5

• Putere și curent: putere nominală de 7,5 kW și curent de ieșire de 17 A.
• Alimentare trifazată: AC 340–440 V.
• Frecvență de ieșire: 0–400 Hz.
• Reglarea vitezei: reglare continuă a vitezei motorului.
• Accelerare și decelerare: timp reglabil.
• Controlul acționării: pornire și oprire controlate.
• Panou de operare: permite operarea locală.
• Intrări de comandă: X1–X6.
• Semnale analogice: intrări și ieșiri analogice.
• Interfață de comunicație: RS485.
• Borne de releu: două seturi.
• Circuit de frânare: bornele P+ și PB.
• Utilizare: mașini și sisteme industriale de acționare.

Reglarea continuă a vitezei motorului

Modelul ZQ511T7D5 permite reglarea frecvenței de ieșire în intervalul 0–400 Hz, pentru adaptarea vitezei de rotație a motorului la cerințele operației efectuate.

Reglarea turației este utilă în mașinile în care viteza elementului de lucru trebuie adaptată tipului de activitate sau cerințelor procesului tehnologic.

Intervalul real admisibil al turației depinde de parametrii motorului și de limitările mecanice ale mașinii.

Pornire lină și limitarea solicitărilor mecanice bruște

Convertizorul permite configurarea timpului de accelerare a motorului. În locul unei porniri bruște, acționarea poate crește treptat viteza până la valoarea setată.

Astfel pot fi limitate schimbările bruște de viteză ale componentelor mecanice, precum angrenajele, cuplajele și curelele, arborii și transportoarele.

Caracteristicile pornirii pot fi adaptate cerințelor mașinii respective.

Decelerare și frânare controlate

Modelul ZEST ZQ511T7D5 permite configurarea timpului de decelerare a motorului, adaptând modul de oprire a acționării la caracteristicile mașinii.

Echipamentul dispune de bornele P+ și PB, asociate circuitului de frânare. În aplicațiile care necesită opriri rapide sau frecvente, sistemul de frânare trebuie selectat corespunzător, ținând cont de inerția mașinii și de energia generată în timpul decelerării.

Modul de utilizare a bornelor de frânare și selectarea componentelor suplimentare trebuie să respecte documentația tehnică a echipamentului.

Panou de operare pentru control și configurare locală

Convertizorul dispune de un panou de comandă care permite operarea locală și configurarea parametrilor de funcționare.

Panoul include butoanele RUN, STOP, PRG, ENTER și FUNC, precum și indicatoare pentru frecvență, curent, tensiune și starea de funcționare.

Această soluție permite operarea convertizorului direct de la panoul său.

Comandă externă și integrare cu sisteme de automatizare

Modelul ZQ511T7D5 este echipat cu o regletă de borne pentru conectarea elementelor externe de comandă.

Sunt disponibile următoarele conexiuni:

• X1–X6: intrări pentru semnale de comandă.
• AI1, AI2: intrări analogice.
• AO1, AO2: ieșiri analogice.
• RS485+ / RS485−: interfață de comunicație serială.
• Borne pentru relee: TA1, TB1, TC1 și TA2, TB2, TC2, organizate în două seturi.

Prin intermediul interfețelor disponibile, convertizorul poate funcționa împreună cu sisteme externe de comandă selectate corespunzător. Funcțiile detaliate ale intrărilor și ieșirilor depind de configurația echipamentului.

Aplicații pentru convertizorul ZEST ZQ511T7D5

Convertizorul este destinat controlului motoarelor AC trifazate, selectate corespunzător, utilizate în:

• mașini-unelte;
• mașini pentru ateliere;
• mașini de producție;
• transportoare;
• pompe;
• ventilatoare;
• malaxoare;
• mecanisme de transport;
• sisteme industriale de acționare care necesită reglarea vitezei.

Selectarea convertizorului pentru motor

Convertizorul nu trebuie selectat exclusiv pe baza puterii motorului.

Pentru selectarea corectă trebuie verificate:

• puterea nominală a motorului;
• curentul nominal al motorului;
• tensiunea de alimentare;
• frecvența;
• caracteristicile mașinii acționate;
• condițiile de pornire;
• intervalul necesar de reglare a vitezei;
• cerințele privind oprirea.

În cazul mașinilor pornite sub sarcină mare, trebuie luate în considerare și cuplul necesar la pornire, precum și capacitatea de suprasarcină a acționării.

Parametri tehnici – ZEST ZQ511T7D5

ZEST ZQ511T7D5 pentru controlul acționărilor industriale

Modelul ZEST ZQ511T7D5 combină puterea de 7,5 kW și curentul de ieșire de 17 A cu reglarea continuă a vitezei motorului, pornirea și decelerarea controlate și integrarea cu sisteme externe de comandă.

Panoul de operare, intrările și ieșirile de comandă și interfața RS485 permit adaptarea modului de operare a acționării la cerințele mașinii.

Pentru selectarea corectă a convertizorului în funcție de aplicație, trebuie verificate caracteristicile nominale ale motorului și condițiile sale de funcționare.
