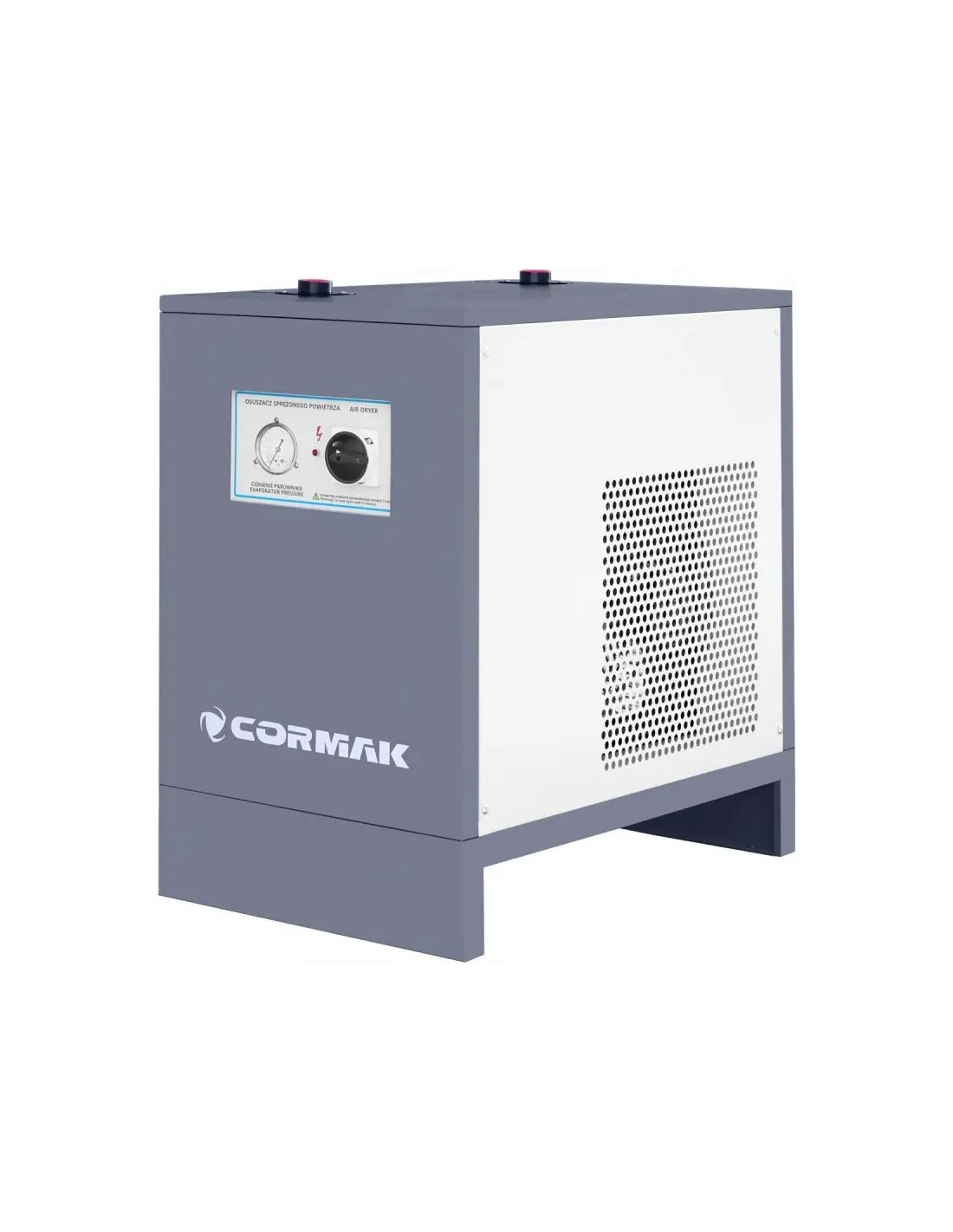

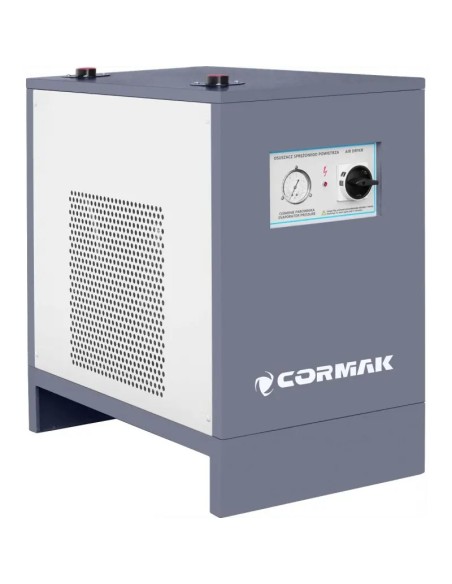

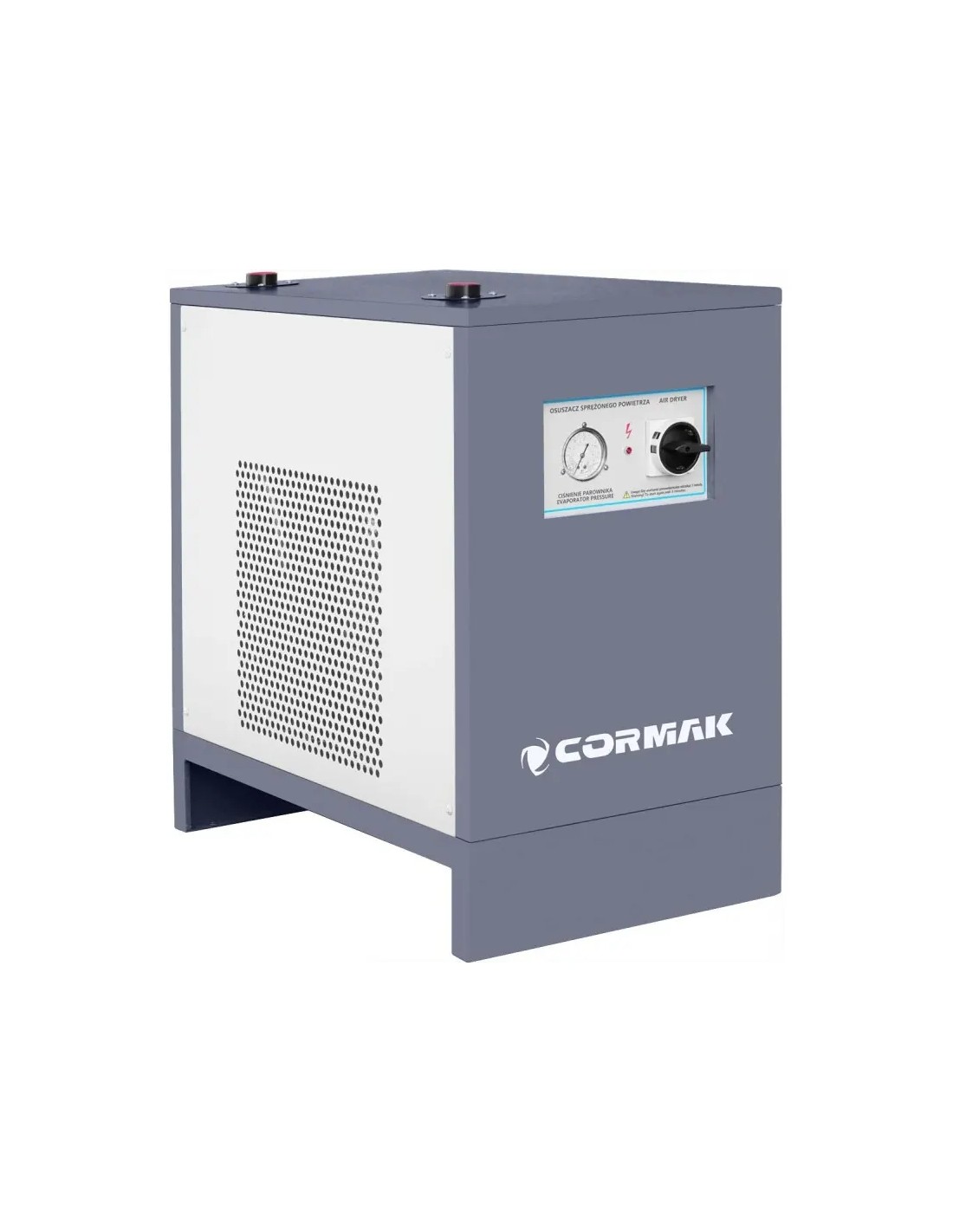

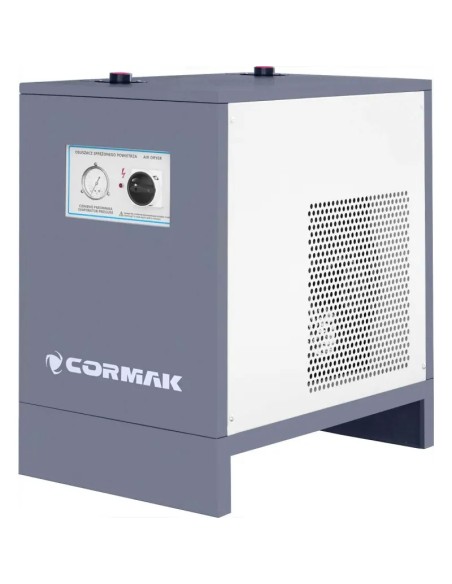

Deshidratorul de aer comprimat are rolul de a reduce temperatura aerului comprimat si de a elimina particulele de apa si ulei continute in aerul circulant. Acest proces se desfasoara in doua etape.
ETAPA PRIMARA
In primul rand, aerul comprimat ajunge la schimbatorul de caldura aer-aer, unde este racit initial prin aerul care paraseste evaporatorul, in sistem contracurent.
ETAPA SECUNDARA
In a doua etapa, aerul trece prin evaporatorul circuitului de racire, unde temperatura aerului comprimat este redusa la temperatura punctului de roua prin intermediul agentului frigorific. Pe parcursul ambelor etape de racire, aproape toate vapori de ulei si apa din aerul comprimat se condenseaza. La iesirea din deshidrator, aerul trece printr-un separator de inalta eficienta, unde condensatul este separat de aer si apoi eliminat in exterior printr-un ventil automat. Ulterior, aerul, dupa separarea condensatului, revine la schimbatorul de caldura, unde este din nou incalzit, rezultatul fiind o reducere a umiditatii relative a aerului comprimat.
Sistemul de racire este proiectat astfel incat sa poata regla automat performanta de racire, in functie de cantitatea si temperatura aerului care trebuie tratat. Acest lucru a fost realizat prin utilizarea tehnologiei ventilatorului cu turatie variabila.
Parametrii tehnici
- DIAMETRU TUBULATURII DE IESIRE SI DE INTRARE A AERULUI (BSP) 1"
- FUNCTIONARE IN SISTEME SUB PRESIUNE PAND LA 10 BAR
- TEMPERATURA DE INTRARE ≤38°C
- TEMPERATURA PUNCTULUI DE ROSE 3°C la presiune de lucru
- DEBIT: 1500 l/min
- PUTERE: 0,58 kW
- TENSIUNE: 230 V
- DIMENSIUNI (L x l x H): 380x600x625 mm
- GREUTATE: 31 kg
-
- TIPUL SI CANTITATEA AGENTULUI FRIGORIFIC: R134a, 400 g
