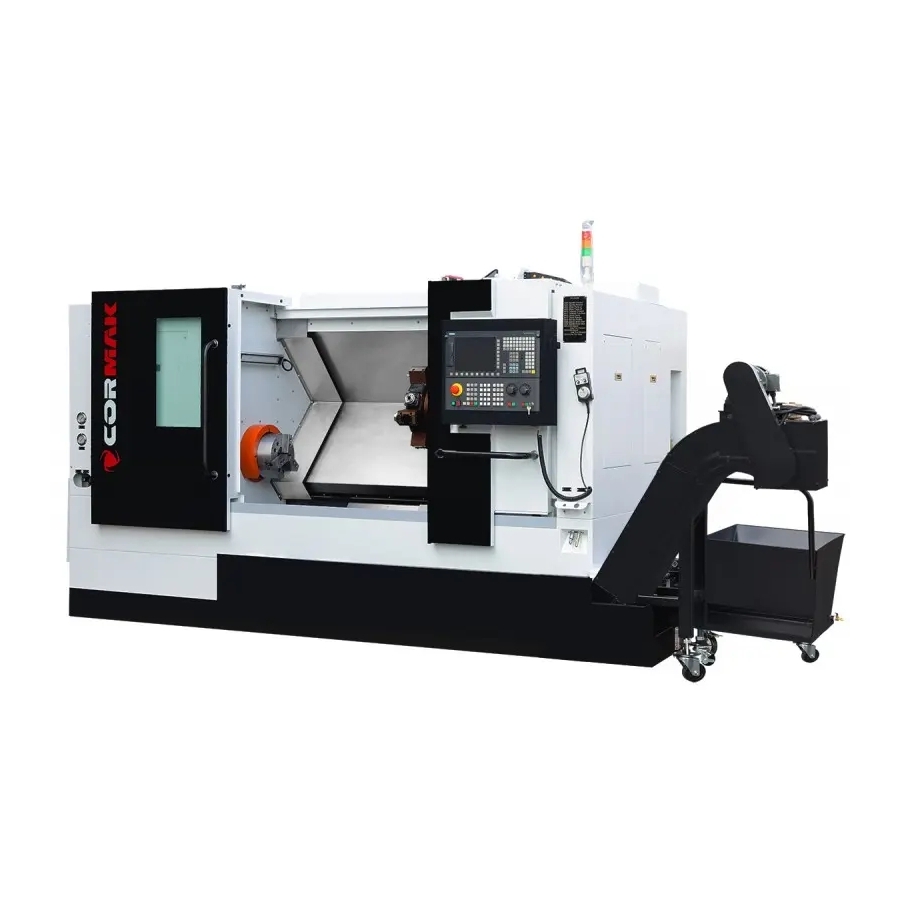

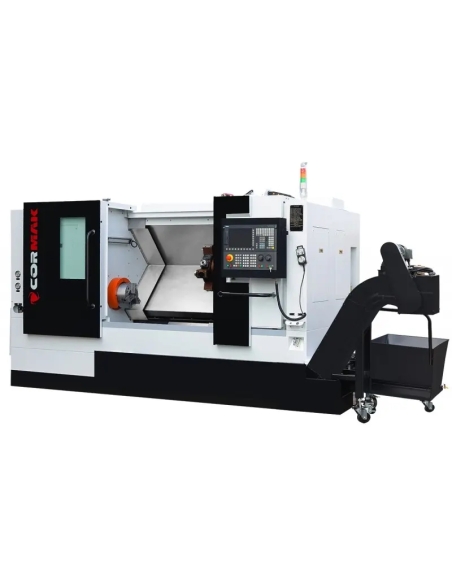

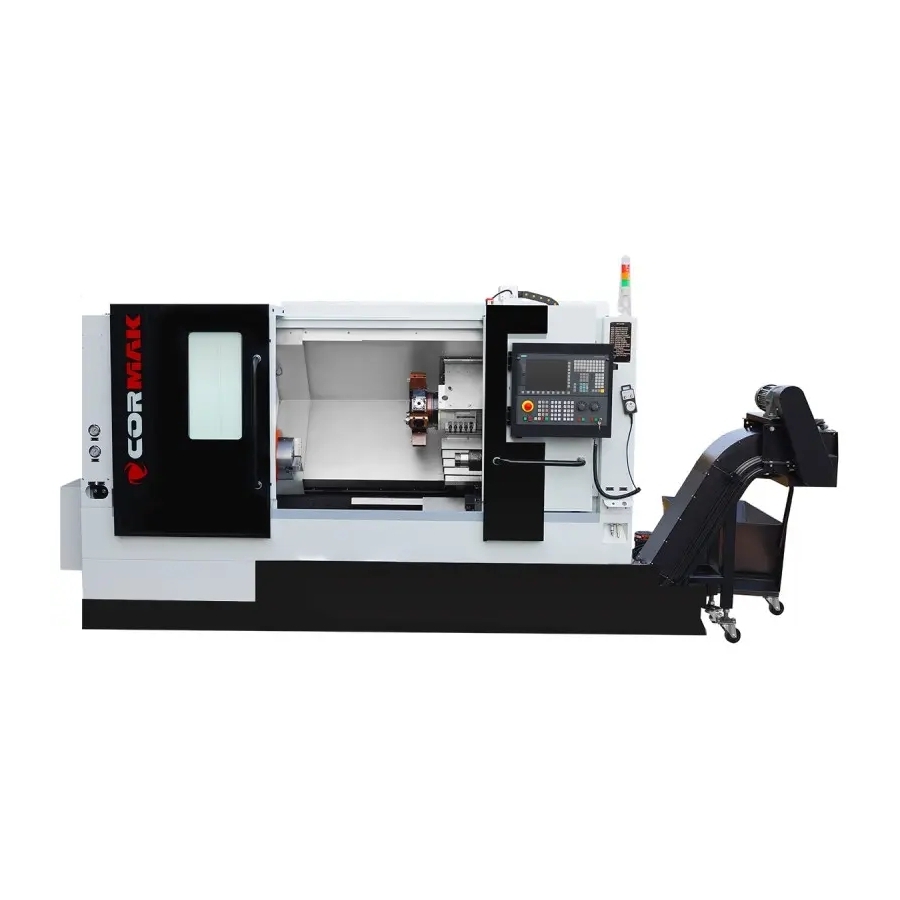

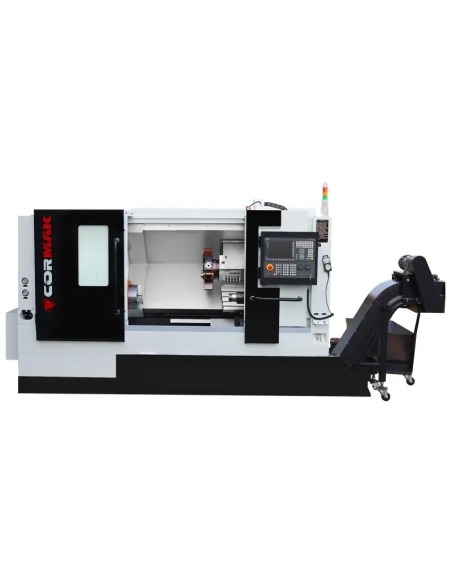

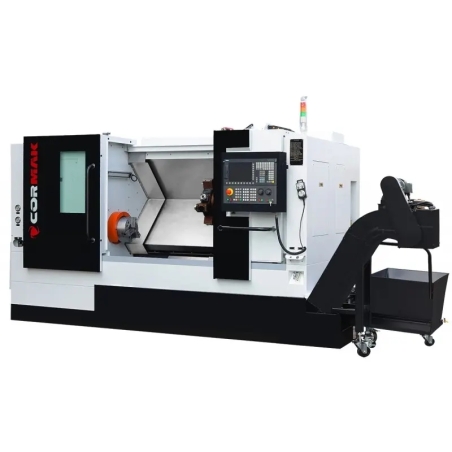

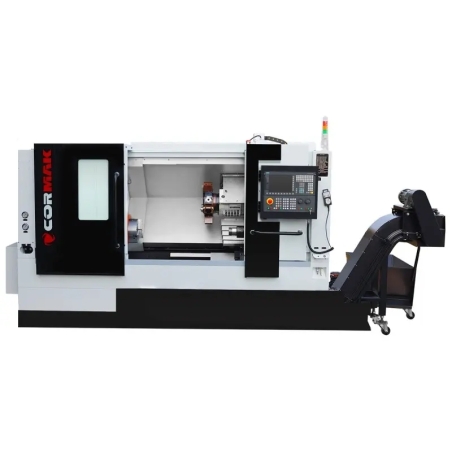

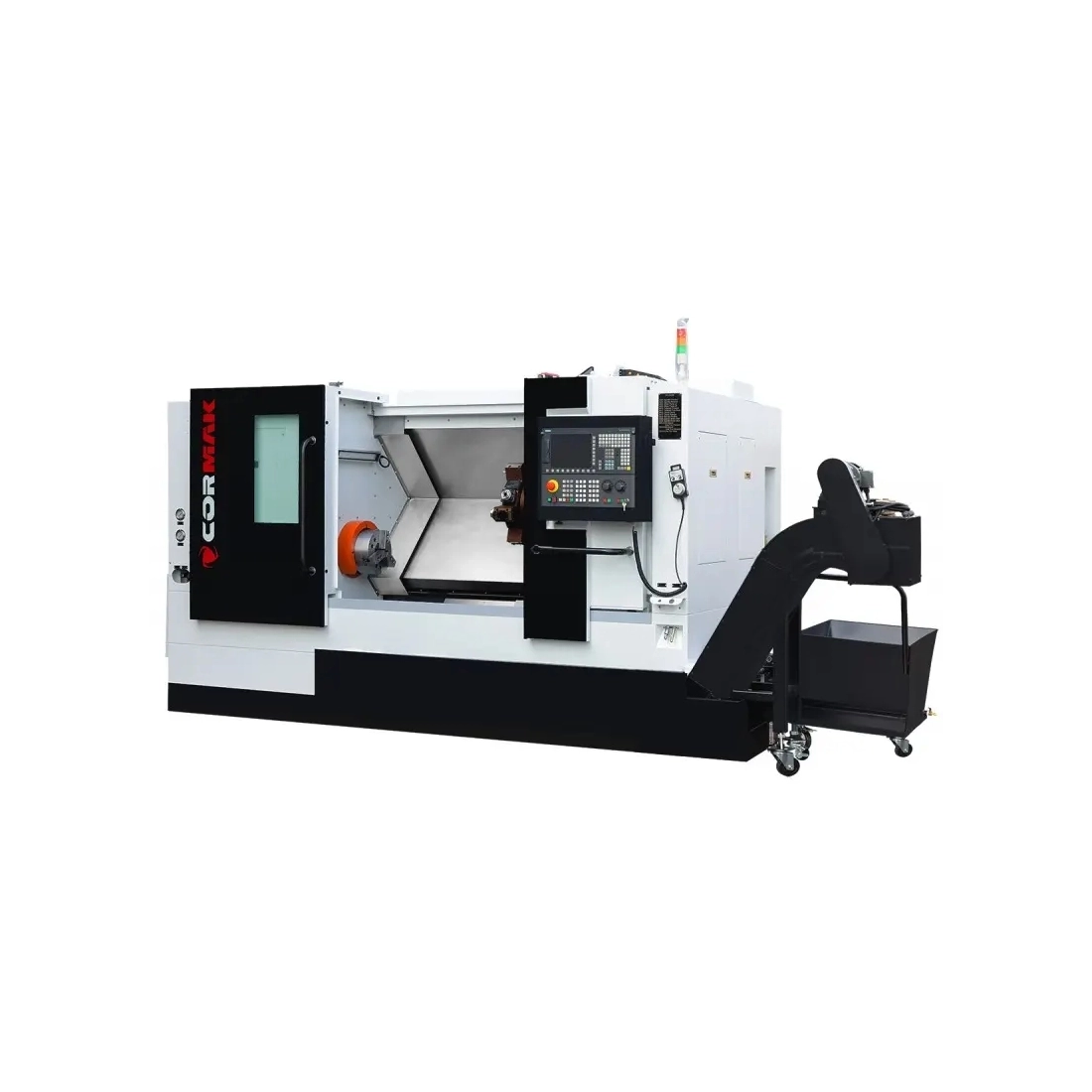

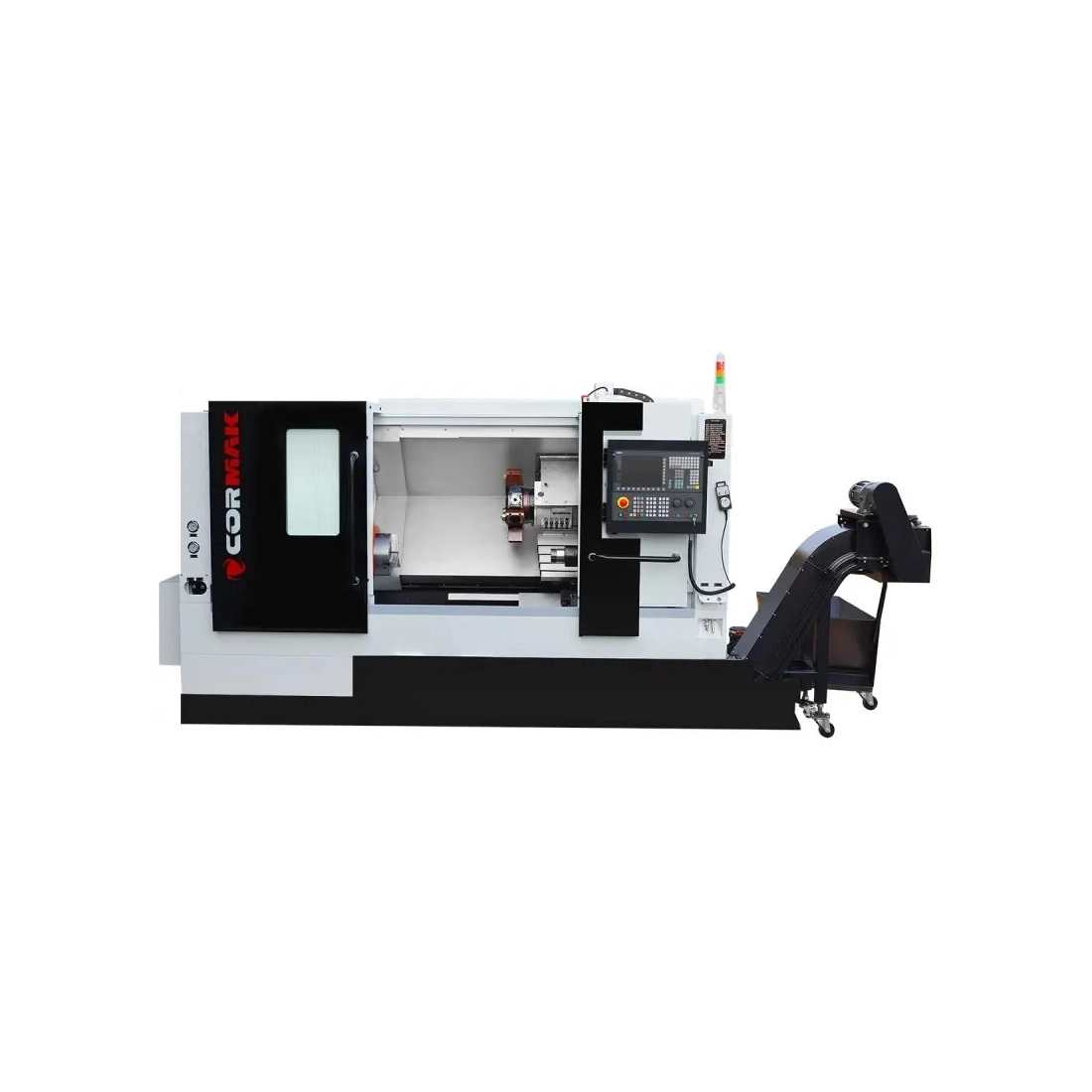

Strung CNC CORMAK CK7150 LT 12×750 cu scule acționate

Strungul CNC CK7150X750 LT12 cu scule acționate este un strung CNC cu batiu înclinat avansat, proiectat pentru prelucrarea de precizie a pieselor metalice în medii industriale. Echipat cu scule acționate, cap revolver cu 12 poziții și comandă Siemens Sinumerik 808D, oferă fiabilitate, productivitate ridicată și versatilitate într-un format compact.

Avantajele principale ale strungului CNC CK7150X750 LT12 cu scule acționate

Strungul CNC CK7150X750 LT12 cu scule acționate îmbină tehnologia modernă cu o construcție robustă cu batiu înclinat, oferind beneficii în procesele de producție.

• Prelucrare multifuncțională: dotat cu scule acționate și cap cu 12 poziții, permite strunjirea, frezarea și găurirea într-un singur ciclu, crescând eficiența și reducând timpul de prelucrare.
• Precizie ridicată: precizia de poziționare pe axele X/Z de 0.001 mm asigură calitatea suprafețelor prelucrate și permite realizarea pieselor cu geometrii complexe.
• Batiu înclinat: construcția garantează rigiditate ridicată, evacuarea eficientă a așchiilor și stabilitate în timpul prelucrării materialelor dure.
• Arbore principal: trecerea prin arbore de 52 mm și turația de până la 3000 rot/min, asigurată de un motor de 11 kW, permit prelucrarea oțelului, aliajelor de aluminiu și materialelor plastice tehnice.
• Spațiu de lucru: lungimea maximă a piesei de 750 mm și diametrul de strunjire peste batiu de 500 mm permit prelucrarea pieselor mici și medii.
• Operare intuitivă: comanda Siemens Sinumerik 808D, cu port USB și interfață simplă, optimizează programarea și importul sau exportul programelor.
• Stabilitate și durabilitate: mașina cu greutatea de 4600 kg, ghidajele liniare și carcasa completă conform standardelor CE asigură stabilitate și siguranță în exploatare.
• Răcire eficientă: sistemul de răcire și ungerea automată a cutiei de viteze și a ghidajelor minimizează uzura sculelor și îmbunătățesc calitatea prelucrării.
• Versatilitate în utilizare: permite prelucrarea pieselor din materiale diferite, de la metale ușoare până la aliaje cu duritate mare, într-un singur ciclu de producție.
• Componente fiabile: servomotoarele Siemens și componentele de înaltă calitate asigură funcționarea stabilă în condiții solicitante.
• Integrare facilă: compatibilitatea cu sistemele CAD/CAM și opțiunile de automatizare permit integrarea în liniile de producție.

• Ergonomie

   carcasa completă, transportorul sau recipientul de așchii, iluminarea cu halogen 24V și sculele de service incluse sporesc confortul și siguranța operatorului.
• Configurare flexibilă: evacuatorul automat de piese, disponibil opțional, și posibilitatea echipării cu Siemens 828D sau Fanuc Oi-TF adaptează mașina la cerințele producției.
• Construcție optimizată: dimensiunile de 3700x1800x2100 mm și dinamica ridicată permit utilizarea în ateliere cu spațiu limitat.

Strungul CNC pentru metal CK7150X750 LT12 cu scule acționate este destinat unităților de producție care necesită o mașină precisă și multifuncțională pentru prelucrarea pieselor în producție de serie și unicat.

Construcția și tehnologia strungului CNC CK7150X750 LT12

Strungul CNC CK7150X750 LT12 cu scule acționate a fost proiectat pentru durabilitate, precizie și operare ușoară.

Construcție și batiu

Batiul înclinat asigură rigiditate ridicată și evacuarea eficientă a așchiilor, reducând vibrațiile în timpul prelucrării. Diametrul maxim de strunjire peste batiu de 500 mm, diametrul peste sanie de 290 mm și lungimea maximă a piesei de 750 mm permit prelucrarea stabilă a pieselor mici și medii.

Arbore principal și antrenare

Arborele principal cu trecere de 52 mm și turație maximă de 3000 rot/min, acționat de un motor de 11 kW, asigură productivitate ridicată la așchiere. Mandrina hidraulică cu 3 bacuri de 210 mm asigură prinderea fermă a pieselor.

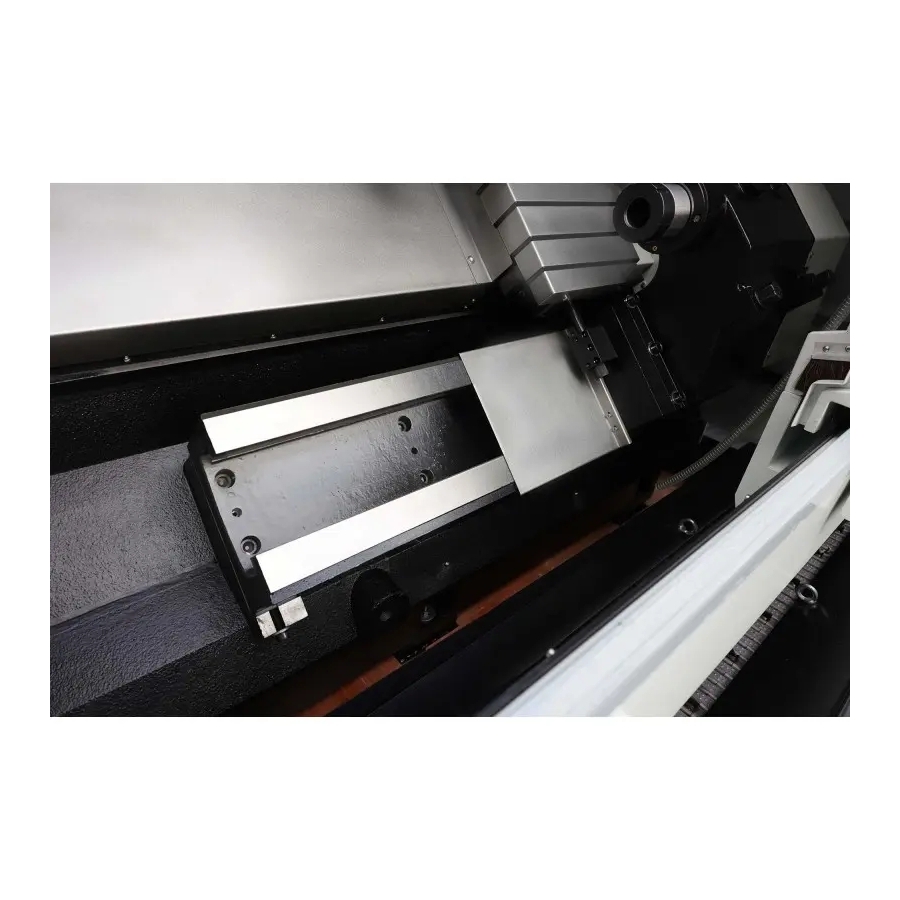

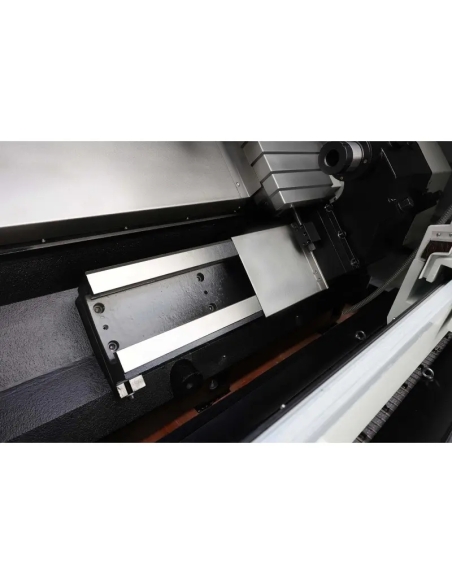

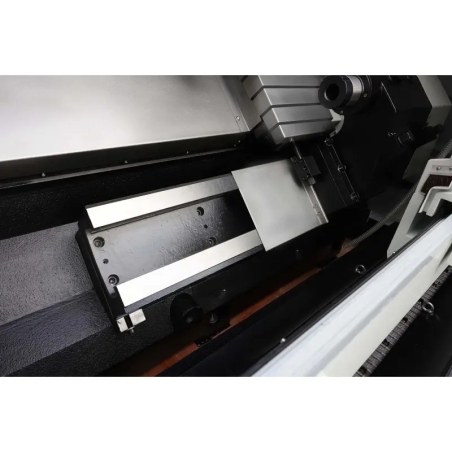

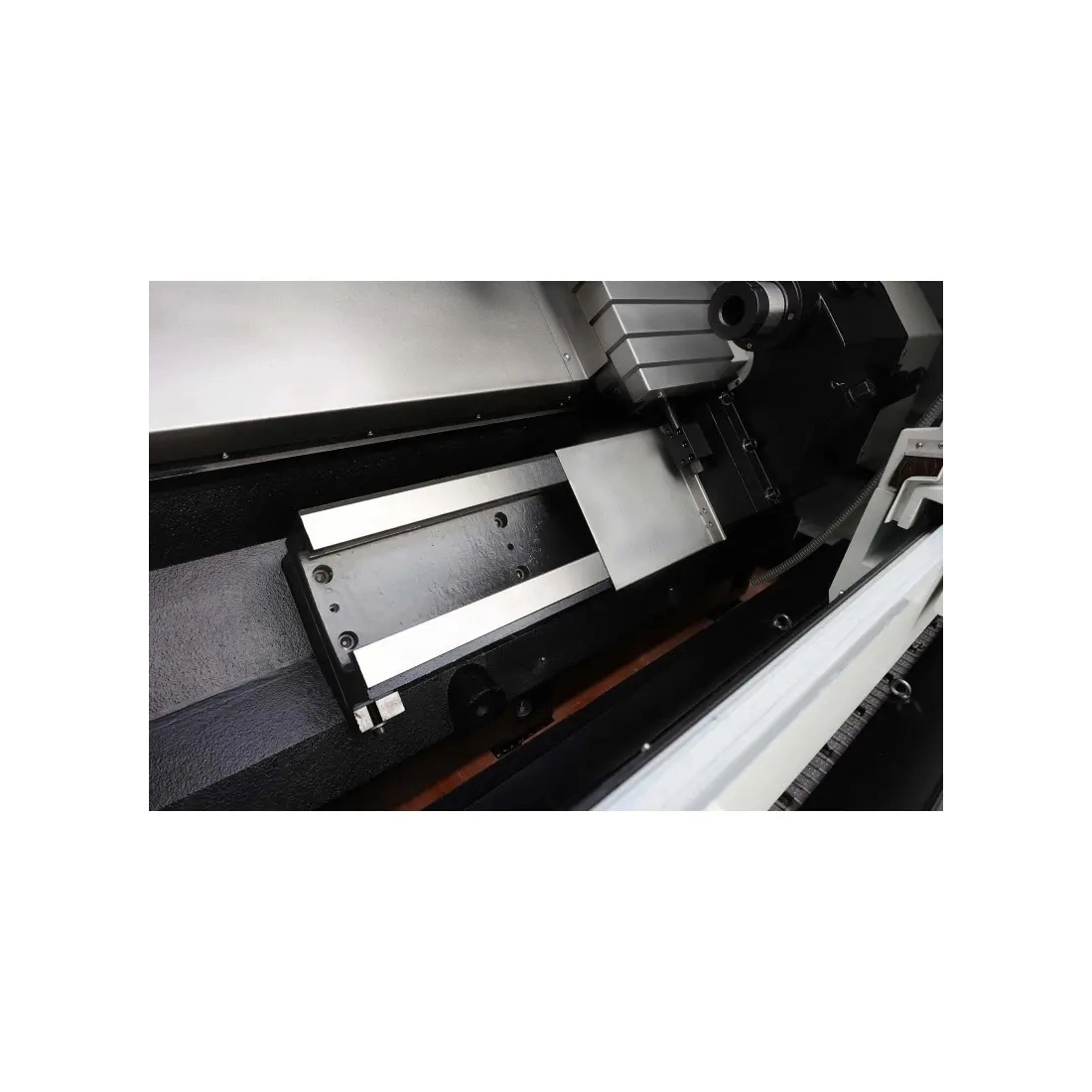

Ghidaje și axe

Ghidajele liniare și acționările servo Siemens de precizie pe axele X/Z, cu o cursă de 500/210 mm, asigură mișcare lină și dinamică ridicată, reducând erorile de poziționare.

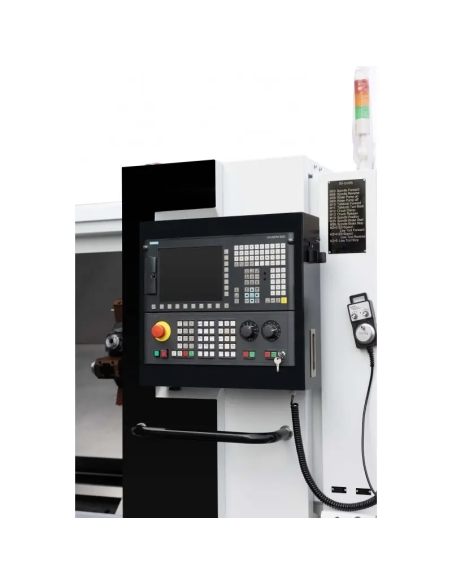

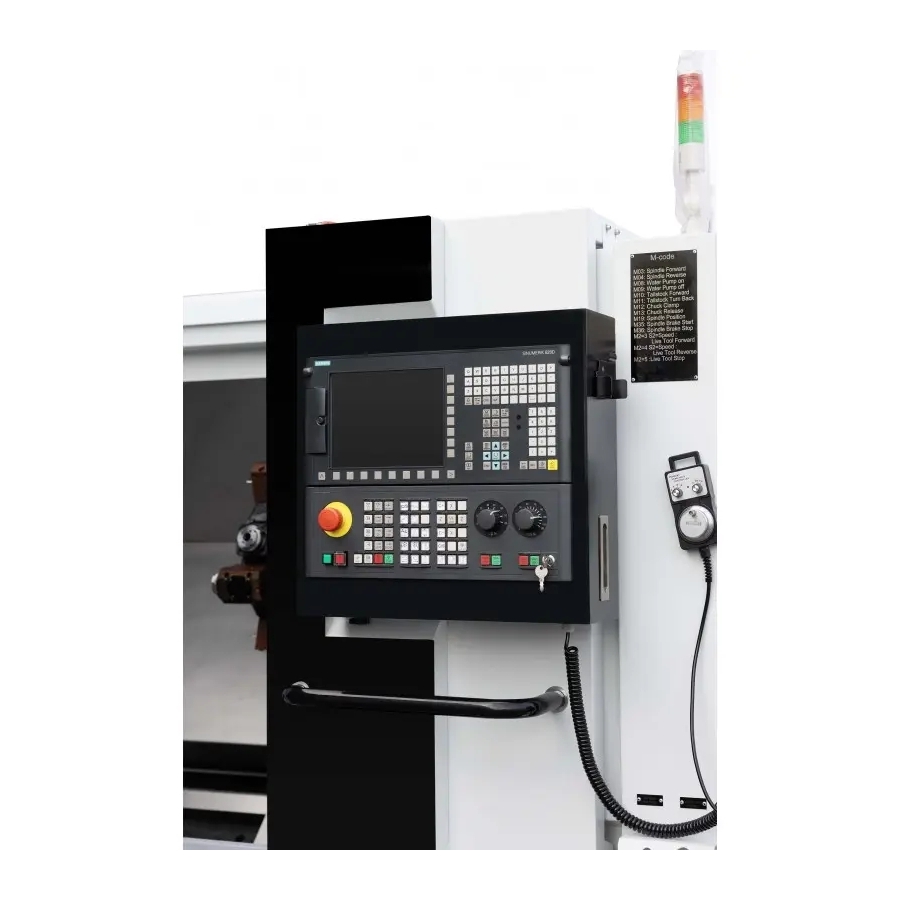

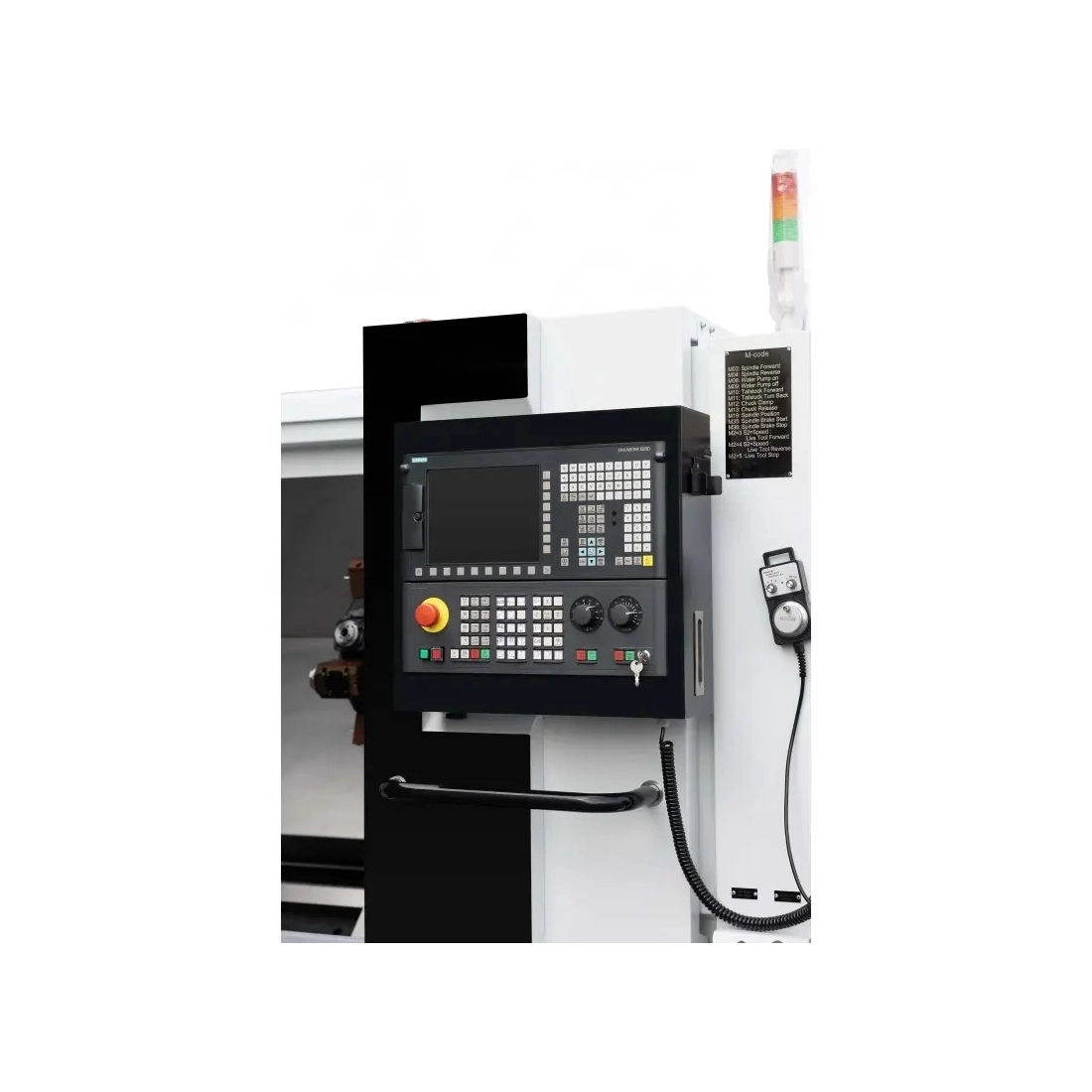

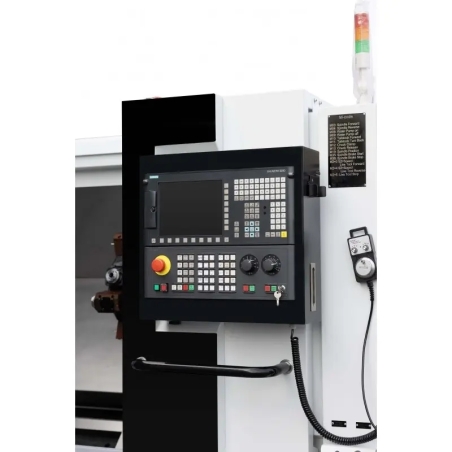

Sistem de comandă

Comanda standard Siemens Sinumerik 808D, cu opțiunile Siemens 828D sau Fanuc Oi-TF, port USB și interfață RS-232, permite programarea precisă și integrarea cu sisteme CAD/CAM. Panoul de comandă cu grad de protecție IP65 oferă fiabilitate în condiții dificile de atelier.

Precizie și productivitate

Strungul industrial CK7150X750 LT12 cu scule acționate oferă o precizie ridicată datorită acurateței de poziționare de 0.001 mm și comenzii CNC avansate. Sculele acționate și capul cu 12 poziții permit operații complexe, precum frezarea și găurirea, într-o singură prindere a piesei. Motorul de 11 kW asigură prelucrarea stabilă inclusiv la sarcini ridicate.

Domenii de utilizare

Strungul CNC pentru metal CK7150X750 LT12 cu scule acționate poate fi utilizat în următoarele domenii:

• Industria auto: producția de arbori, bucșe și elemente de transmisie.
• Construcția de mașini: strunjirea și frezarea pieselor structurale pentru mașini și echipamente.
• Industria aeronautică: prelucrarea componentelor de precizie, inclusiv a pieselor pentru motoare.
• Industria medicală: producția componentelor pentru dispozitive medicale care necesită precizie ridicată.
• Ateliere de producție: executarea comenzilor unicat și de serie care necesită universalitate și acuratețe.

Datorită sculelor acționate și construcției compacte, strungul CNC cu batiu înclinat poate fi utilizat în unități cu spațiu limitat care necesită o mașină multifuncțională.

Comenzi CNC compatibile

Strungul CNC CK7150 LT 12x750 poate utiliza sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK, în funcție de configurație. Acestea oferă precizie, fiabilitate și flexibilitate pentru operații simple sau procese complexe de prelucrare.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază.

• Interfață intuitivă: tastatura dedicată, ecranul grafic și funcția Teach-In simplifică programarea și operarea.
• Fiabilitate ridicată: gradul de protecție IP65 și construcția robustă permit funcționarea în condiții dificile de atelier.
• Funcții avansate: oferă suport pentru cicluri de strunjire și integrarea cu sisteme CAD/CAM.
• Compatibilitate: permite integrarea ușoară a acționărilor servo SIEMENS pentru mașini cu cerințe standard.

Siemens Sinumerik 828D

Siemens Sinumerik 828D este o comandă CNC profesională pentru strunguri industriale.

• Putere mare de calcul: asigură procesarea rapidă a datelor pentru prelucrare dinamică și precisă.
• Funcții extinse: include cicluri avansate, interpolare și optimizarea traseelor sculei.
• Integrare cu automatizarea: permite extinderea cu module suplimentare de comandă.
• Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.

Fanuc Oi-TF

Fanuc Oi-TF este o comandă CNC pentru strunguri CNC, destinată funcționării stabile și precise.

• Stabilitate în funcționare: asigură precizie în producția de serie și în regim de lucru îndelungat.
• Funcții avansate de strunjire: oferă suport pentru filetare, canelare și găurire.
• Interfață intuitivă: permite programarea rapidă și operarea simplă.

Parametri tehnici – CK7150 LT 12×750

Echipare standard

• Comandă Sinumerik 808D în limba poloneză

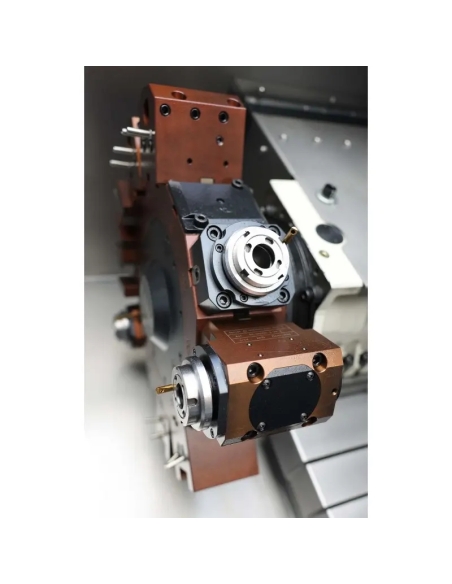

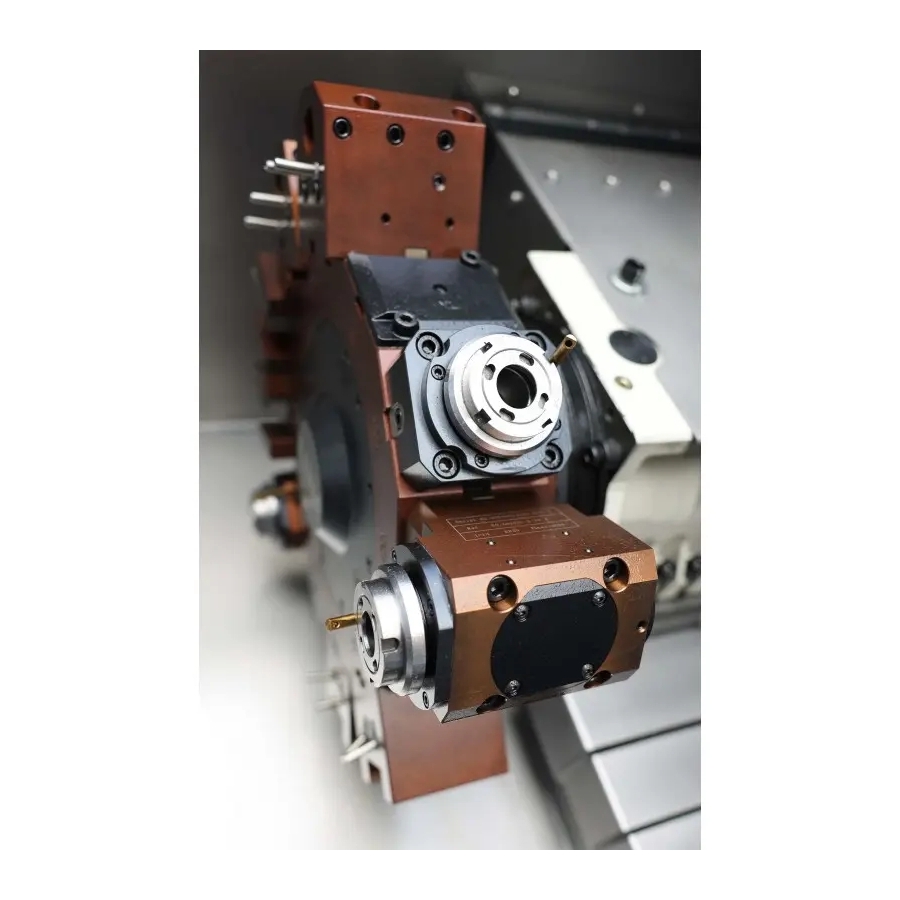

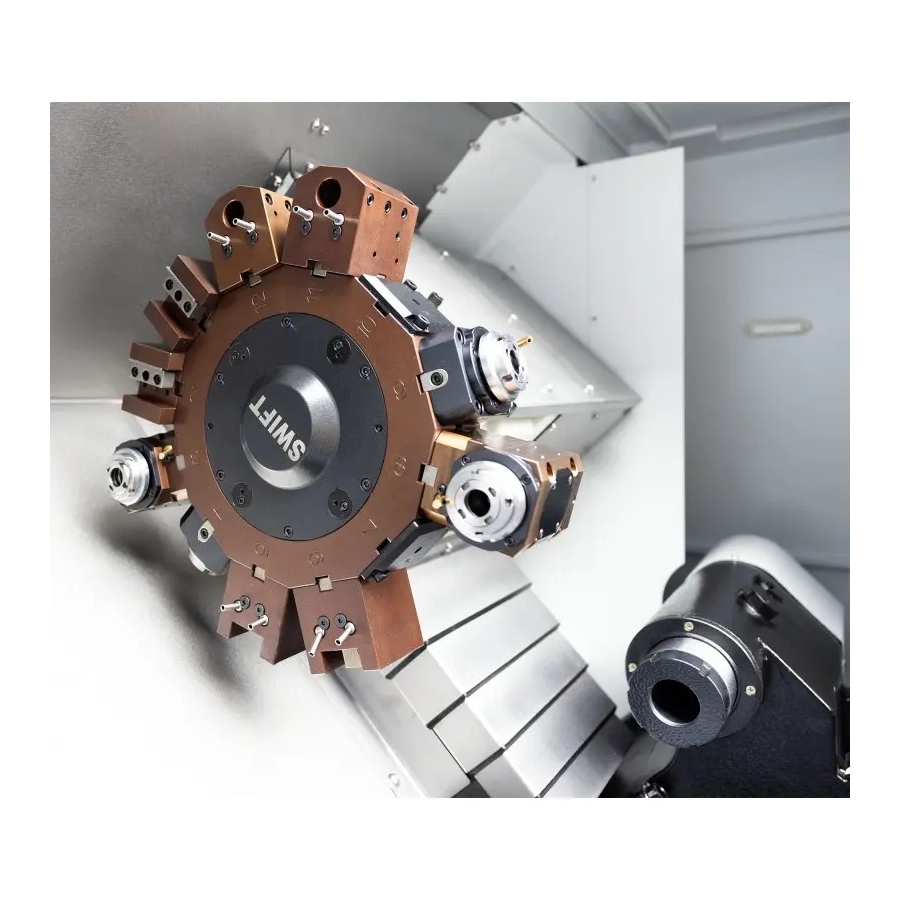

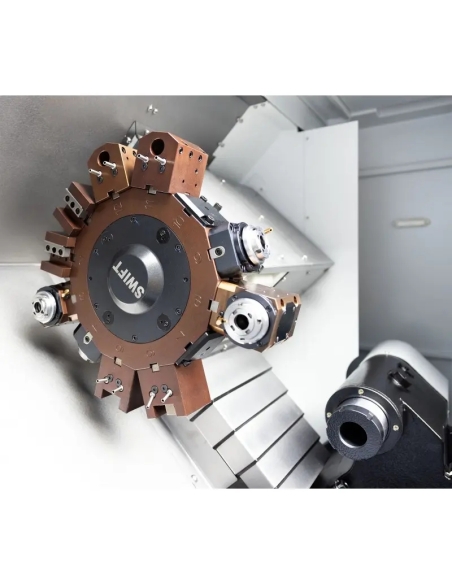

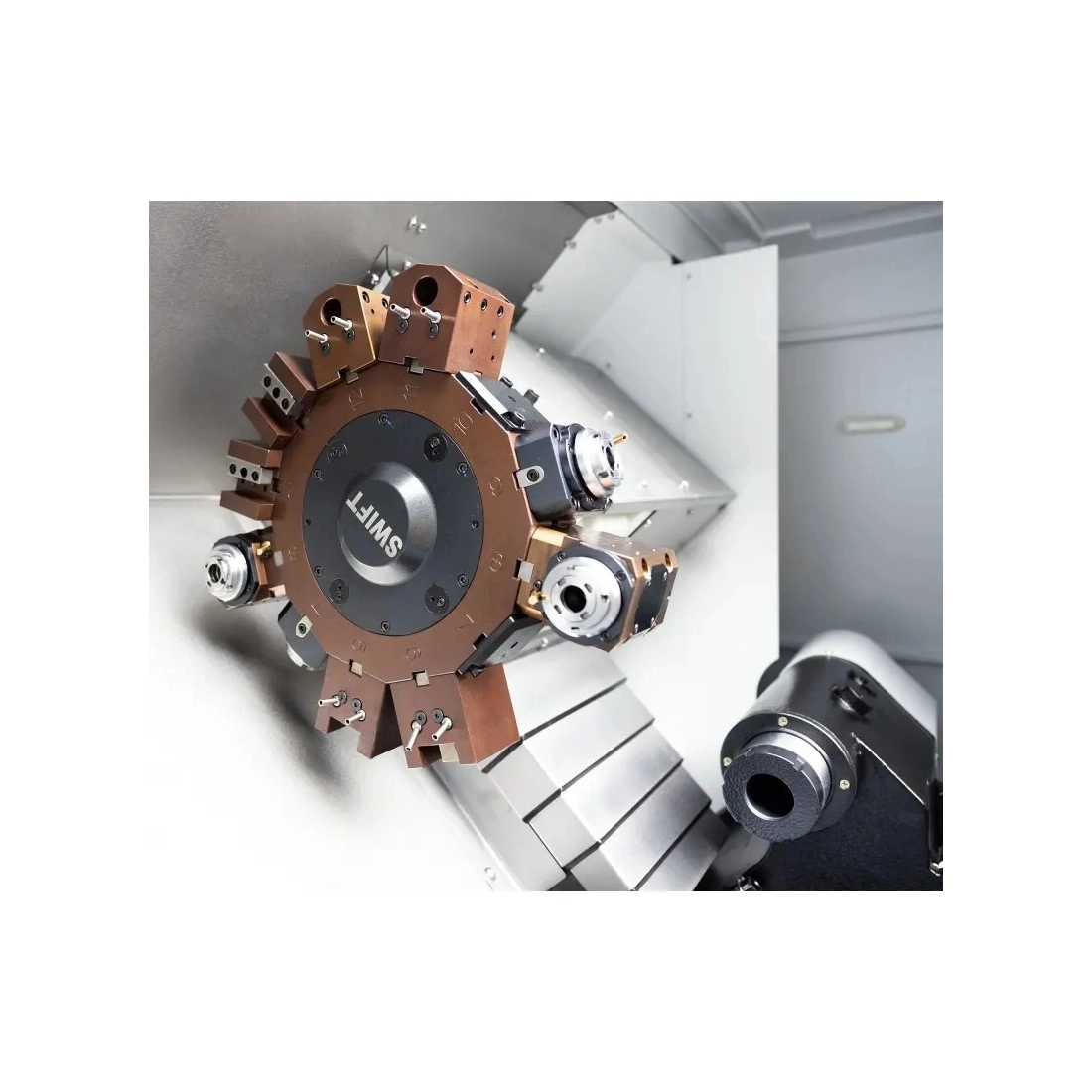

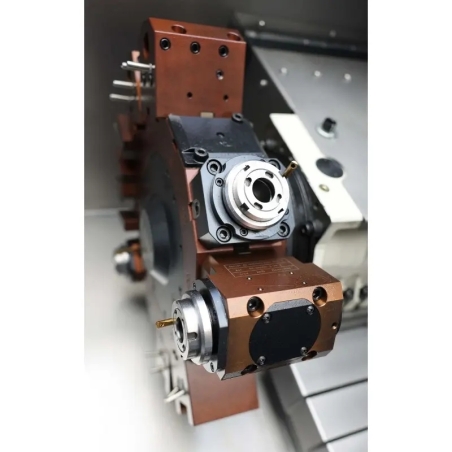

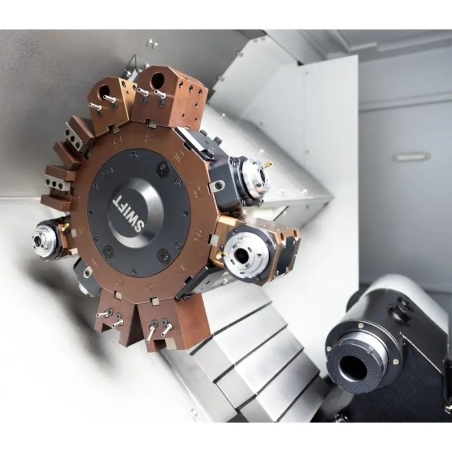

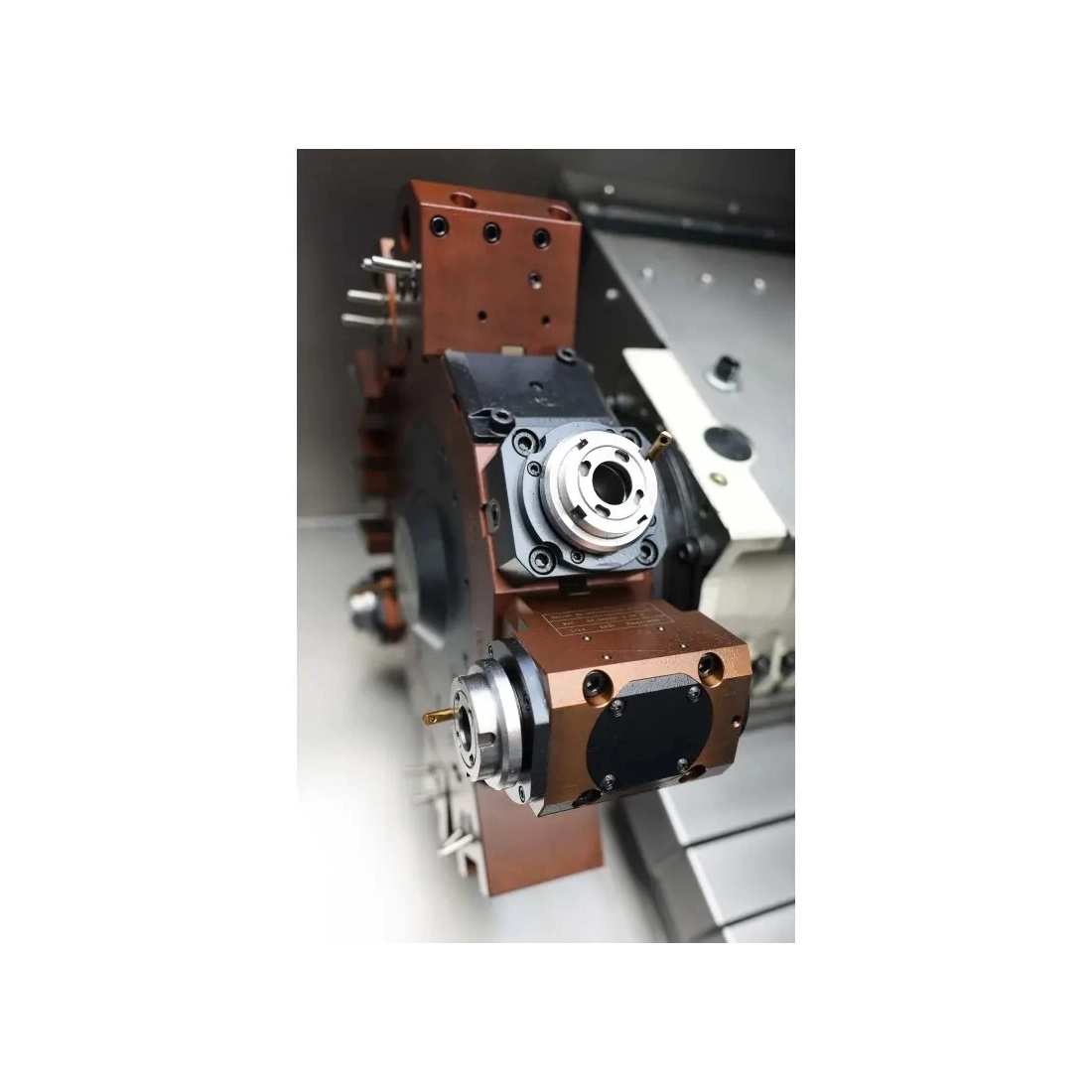

• Cap revolver cu 12 scule, inclusiv scule acționate
• Portsculă acționată dreaptă ER25 1 buc.
• Portsculă acționată la 45° ER25 1 buc.
• Portsculă 20x20 pătrat 2 buc.
• Portsculă longitudinală 20x20 pătrat 1 buc.
• Recipient sau transportor de așchii
• Acționări servo Siemens
• Mandrină hidraulică de strung cu 3 bacuri
• Set de bacuri moi
• Contrapunct hidraulic
• Sistem de răcire
• Sistem de ungere automată a transmisiei și a ghidajelor
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză

Echipare opțională

• Evacuator automat de piese
• Comandă Siemens 828D sau Fanuc Oi-TF

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: simplu de utilizat pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție solidă, rezistentă la condiții industriale dificile.
• Aplicații: destinată operațiilor de bază de strunjire și frezare.
