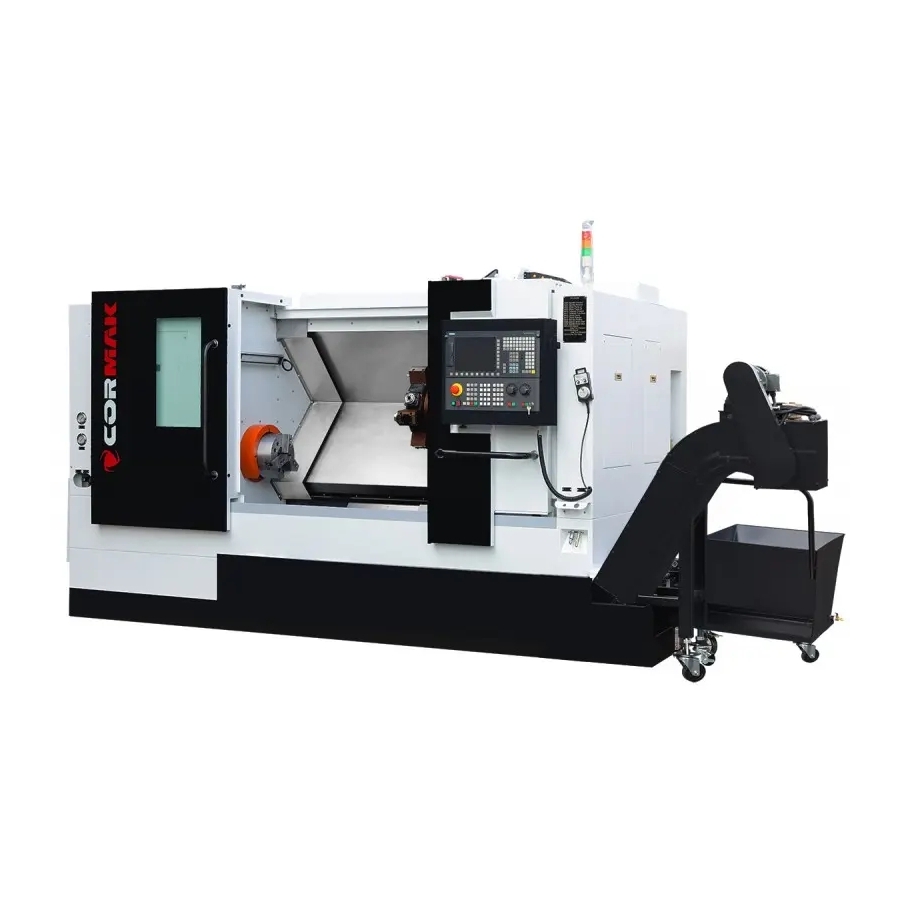

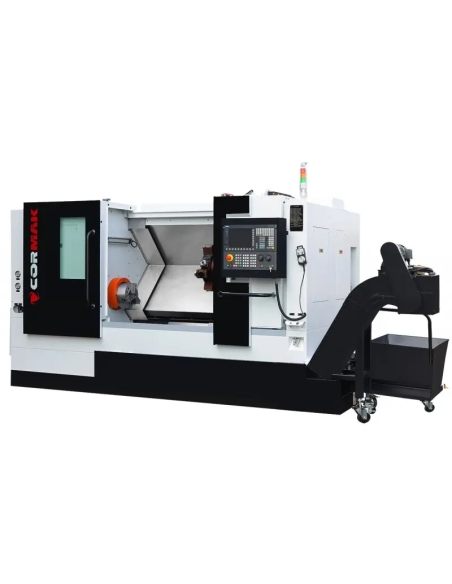

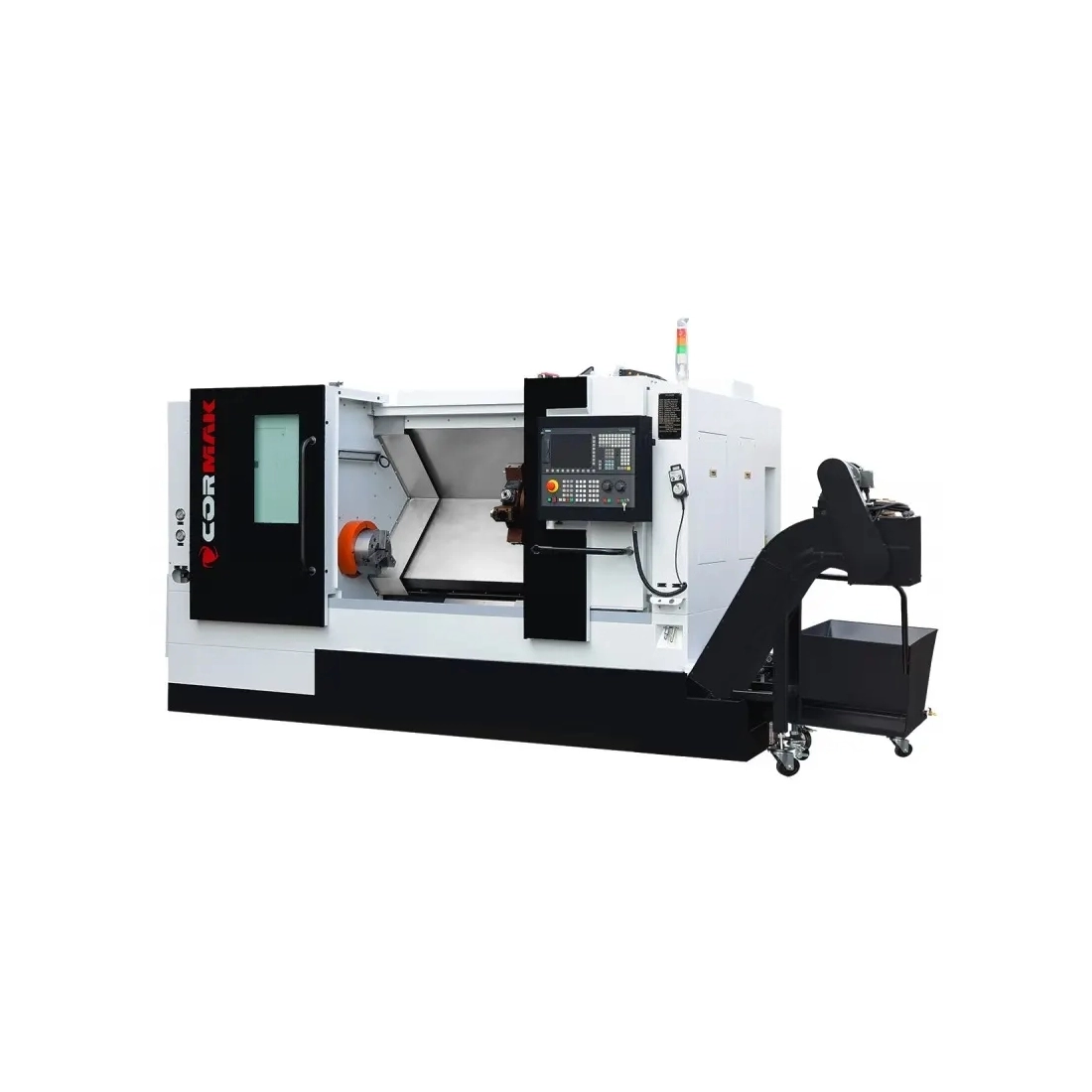

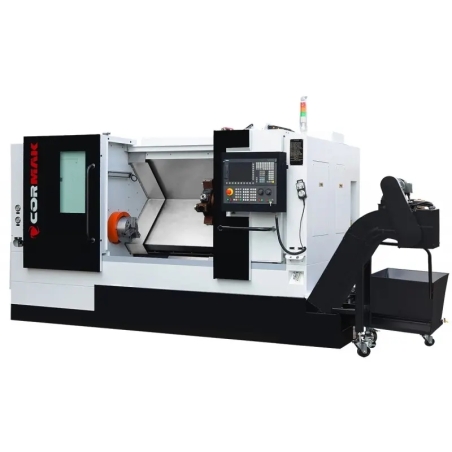

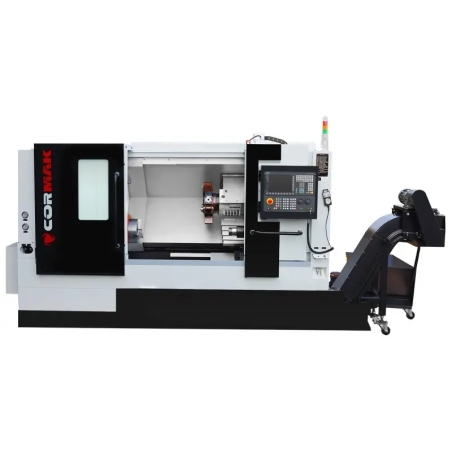

Strung CNC CK7160X1000 LT12 CU UNELTE CUPLATE - precizie si eficienta in prelucrarea metalelor

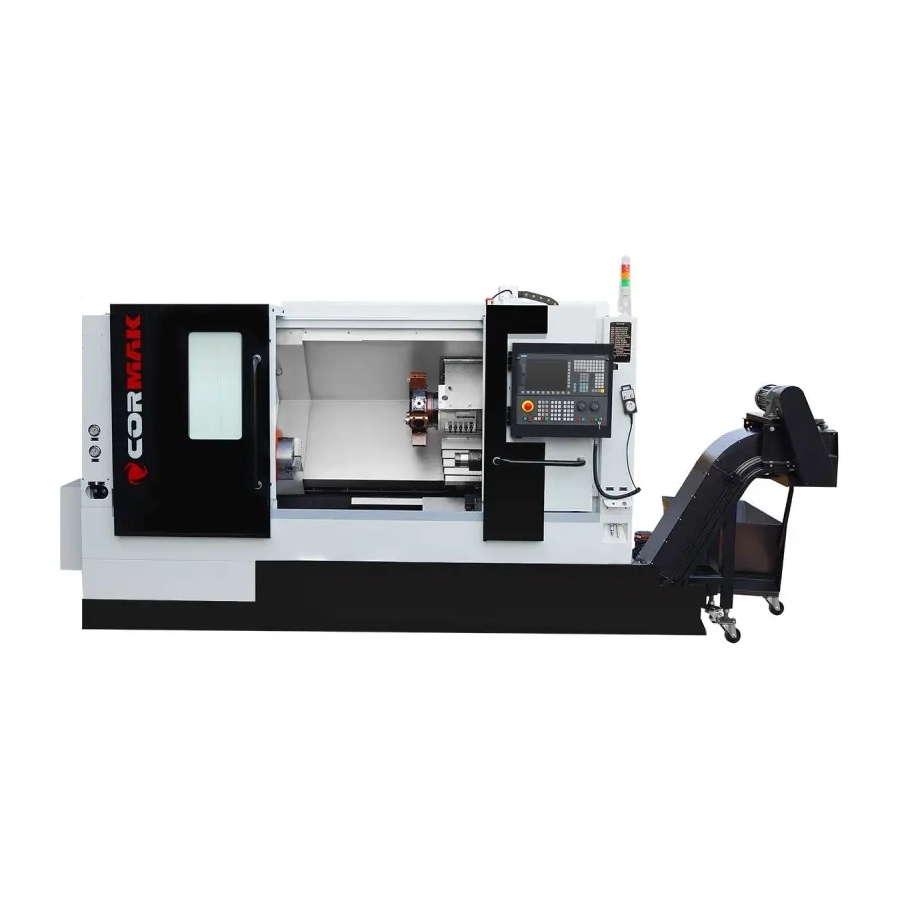

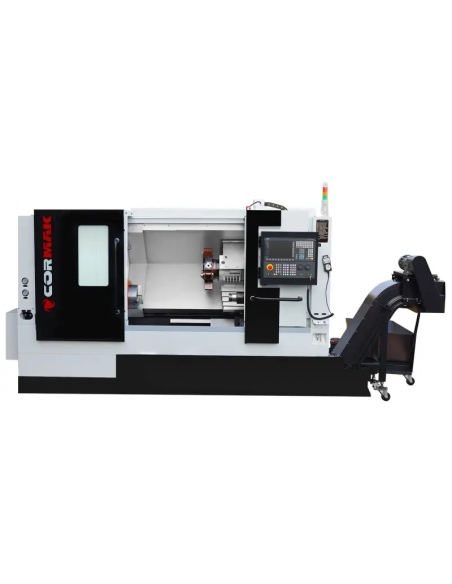

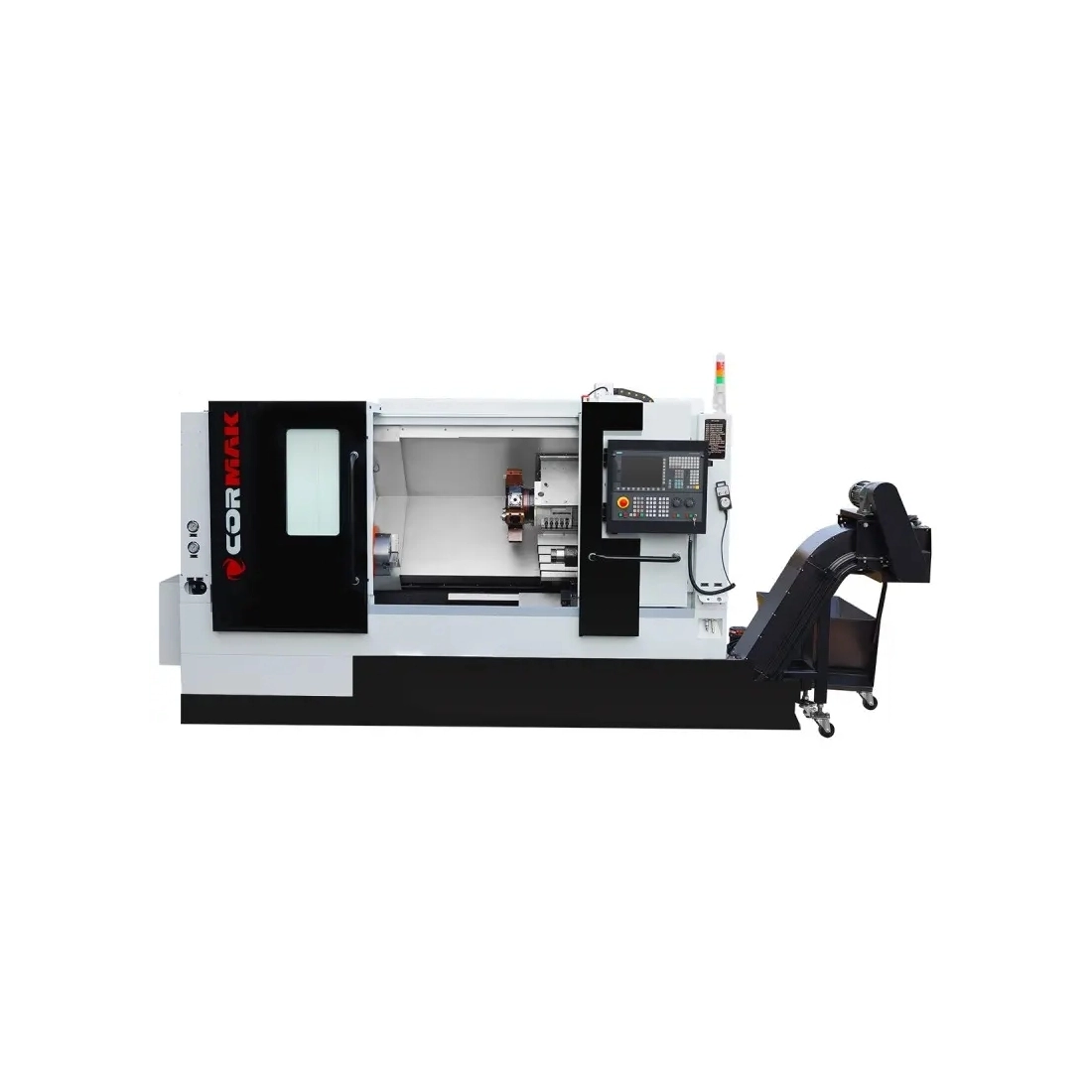

Strung CNC CK7160X1000 LT12 CU UNELTE CUPLATE este un strung CNC cu pat inclinat avansat, conceput pentru prelucrarea precisa a pieselor metalice in medii industriale. Echipat cu unelte cuplate, o cap de 12 pozitii si un sistem de control Siemens Sinumerik 808D, asigura o productivitate ridicata, fiabilitate si versatilitate.
Principalele avantaje ale strungului CNC CK7160X1000 LT12 CU UNELTE CUPLATE
Strung CNC CK7160X1000 LT12 CU UNELTE CUPLATE combina tehnologia moderna cu o constructie solida de pat inclinat, oferind utilizatorilor beneficii semnificative in procesele de productie. Avantajele sale cheie includ:

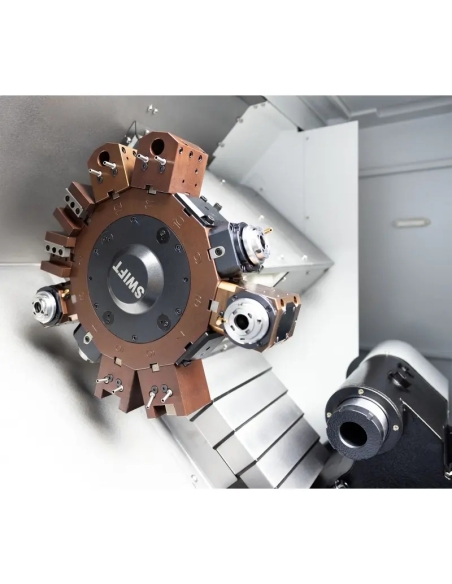

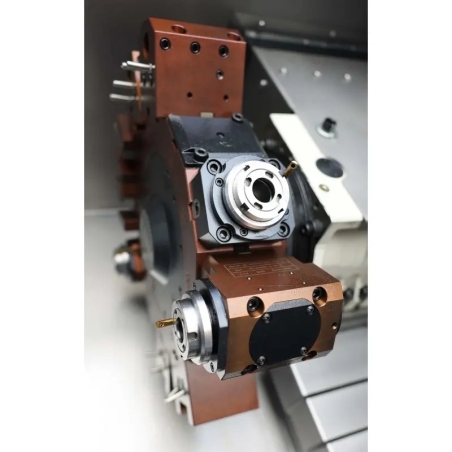

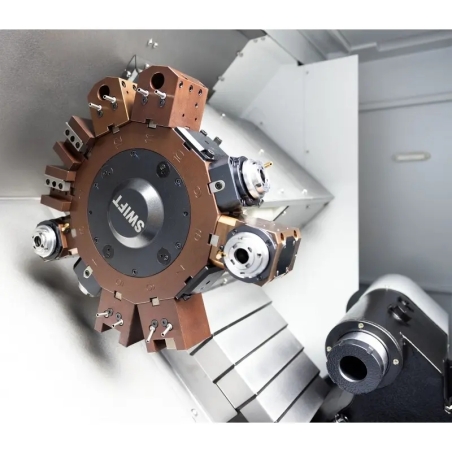

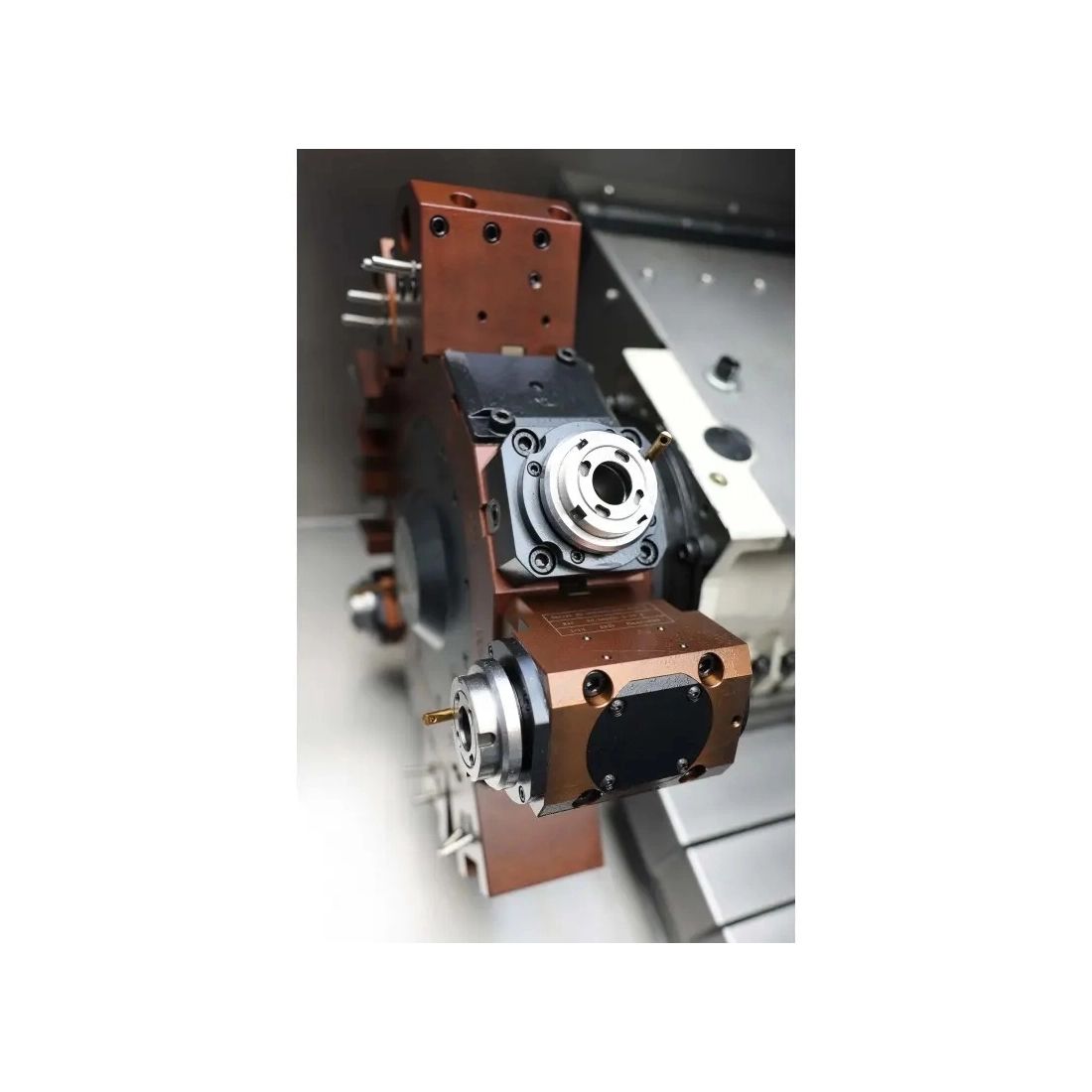

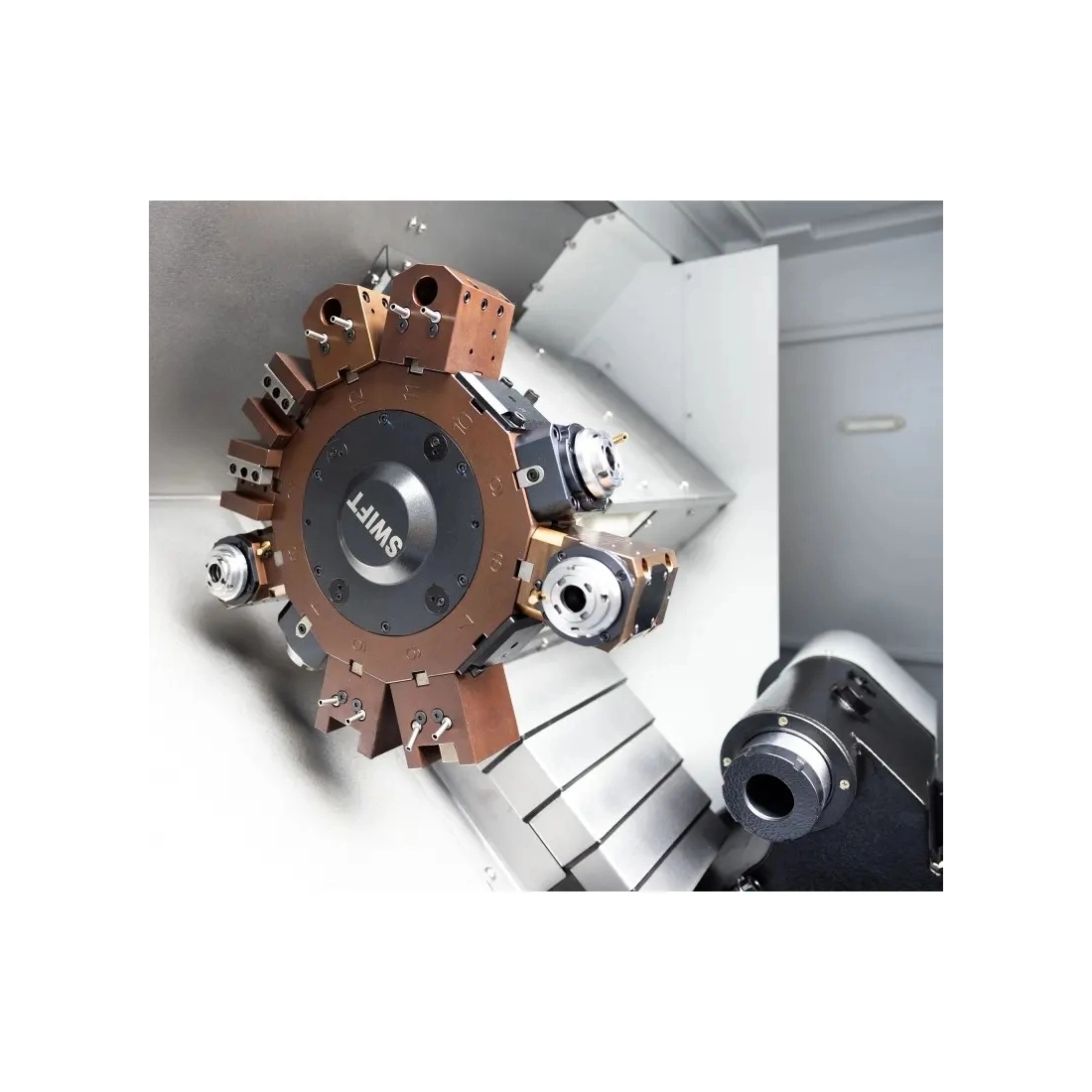

- Prelucrare versatila: Echipat cu unelte cuplate si o cap cu 12 pozitii, permite strunjirea, frezarea si gaurirea intr-un ciclu unic, sporind eficienta si reducand timpul de prelucrare.
- Inalta precizie: Acuratetea pozitionarii in axe X/Z de 0,001 mm garanteaza o calitate excelenta a suprafetelor prelucrate, ideala pentru detalii cu geometrii complexe in industria de mare precizie.
- Pat inclinat: Constructia patului inclinat asigura o rigiditate ridicata, evacuarea eficienta a aschiilor si o durata de viata extinsa a masinii, in special in prelucrarea intensiva a materialelor dure.
- Axa avansata: Axa ofera un diametru de trecere de 52 mm si o viteza de pana la 3000 rpm, actionata de un motor de 11 kW, facilitand prelucrarea eficienta a materialelor precum otel, aluminiu si materiale plastice tehnice.
- Spatiu de lucru compact: Lungimea maxima a piesei de 1000 mm si diametrul de strunjire peste pat de 600 mm permit prelucrarea detaliilor medii cu precizie ridicata.
- Operare intuitiva: Sistemul de control Siemens Sinumerik 808D cu port USB si interfata simpla facilita programarea si importul/exportul programelor, minimizand timpul de pregatire a productiei.
- Stabilitate si durabilitate: Masina, avand o greutate de 5600 kg, cu sine liniare si carcasa completa conforma cu standardele CE, asigura stabilitate si siguranta in operare.
- Racire eficienta: Un sistem avansat de racire si lubrifiere automata a cutiilor de viteze si ghidajelor minimizeaza uzura uneltelor si imbunatateste calitatea prelucrarii.
- Economicitate: Dimensiunile compacte de 3700x1800x2100 mm si motorul eficient energetic reduc costurile de exploatare, mentinind o productivitate ridicata.
- Versatilitate in aplicatii: Posibilitatea de a prelucra detalii din diverse materiale, de la metale usoare la aliaje de inalta duritate, intr-un singur ciclu de productie.
- Siguranta si fiabilitate: Utilizarea componentelor Siemens si a unitatilor servo asigura o durata lunga de viata si stabilitate in conditii dificile.
- Usurinta in integrare: Compatibilitatea cu sistemele CAD/CAM si optiunile de automatizare permit integrarea facila cu liniile de productie.
- Ergonomia in munca: Carcasa completa, colectorul de cipuri, iluminarea halogena 24V si setul de unelte de service completeaza confortul si siguranta operatorului.
- Flexibilitate in configurare: Receptorul automat optional pentru piesa si posibilitatea de extindere la controale avansate (Siemens 828D sau Fanuc Oi-TF) permit adaptarea strungului la nevoile specifice ale productiei.
- Design optimizat: Dimensiunile compacte si dinamica ridicata a lucrarii fac ca acest strung cnc pentru metal sa fie alegerea ideala pentru atelierele mai mici cu spatiu limitat.
Strung CNC pentru metal CK7160X1000 LT12 CU UNELTE CUPLATE este solutia ideala pentru fabricile care necesita o masina precisa si multifunctionala pentru prelucrarea pieselor in productia de serie si individuala.
Constructia si tehnologia strungului CNC CK7160X1000 LT12
Strung CNC CK7160X1000 LT12 CU UNELTE CUPLATE este proiectat avand in vedere durabilitatea, precizia si usurinta in utilizare. Componentele sale esentiale includ:
Structura si pat
Patul inclinat asigura o rigiditate mare si o evacuare eficienta a aschiilor, minimizand vibratiile in timpul prelucrarii. Diametrul maxim de strunjire peste pat este de 600 mm, peste suport 390 mm, iar lungimea maxima a piesei de 1000 mm permite prelucrarea detaliilor medii mentinandu-se stabilitatea.
Axa si transmisia
Axa cu un diametru de trecere de 52 mm si o viteza maxima de 3000 rpm, actionata de un motor de 11 kW, garanteaza o eficienta ridicata a taierii. Mandrina hidraulica cu trei falci de 210 mm asigura o prindere sigura a detaliilor.

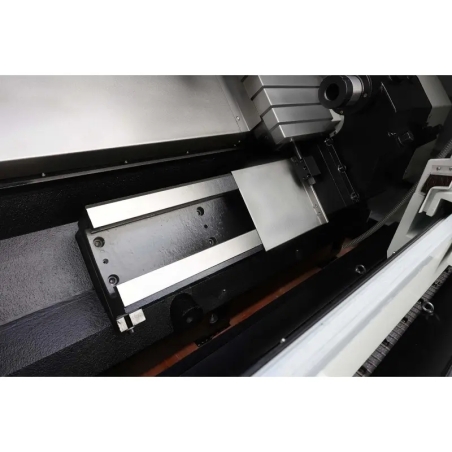

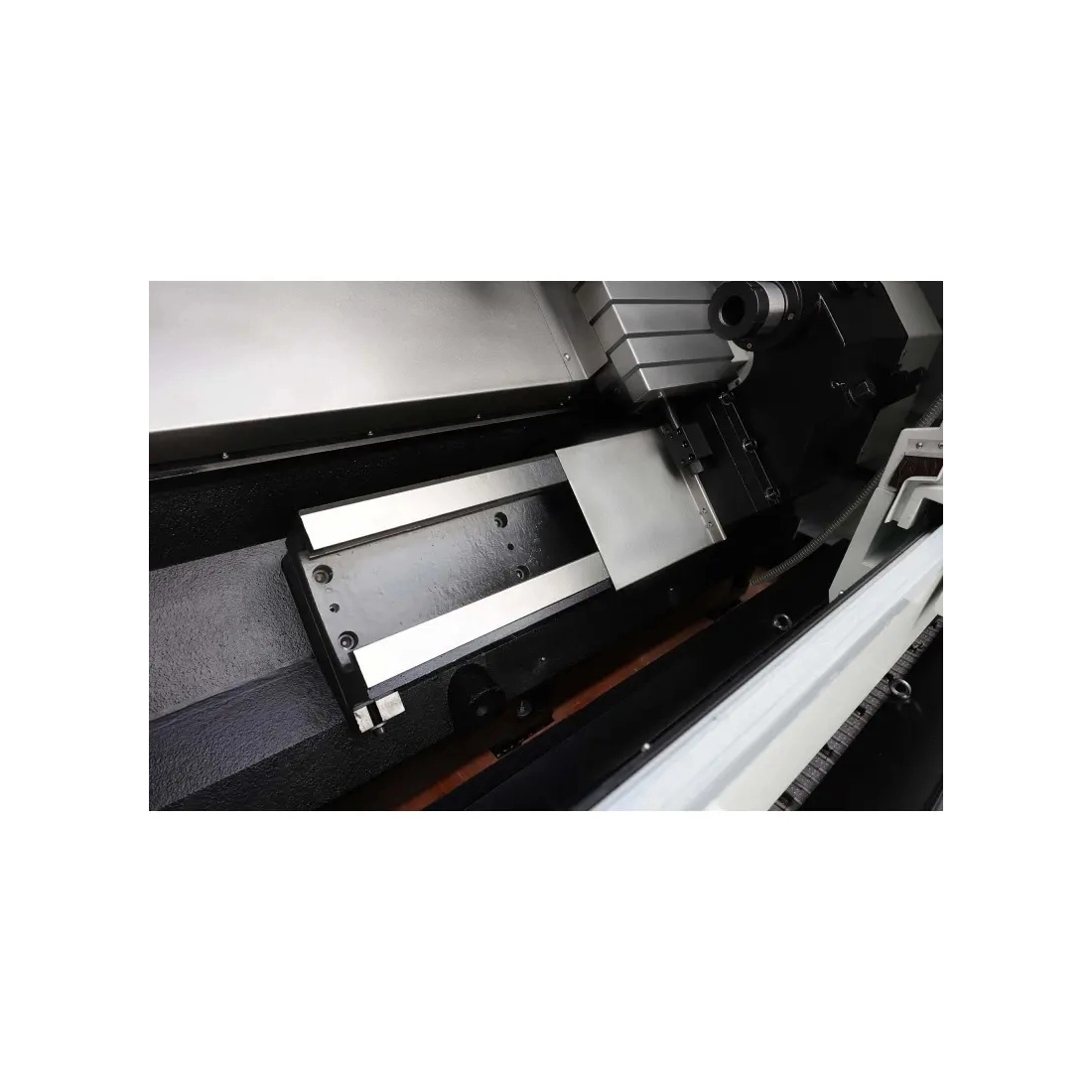

Ghidaje si transmisii

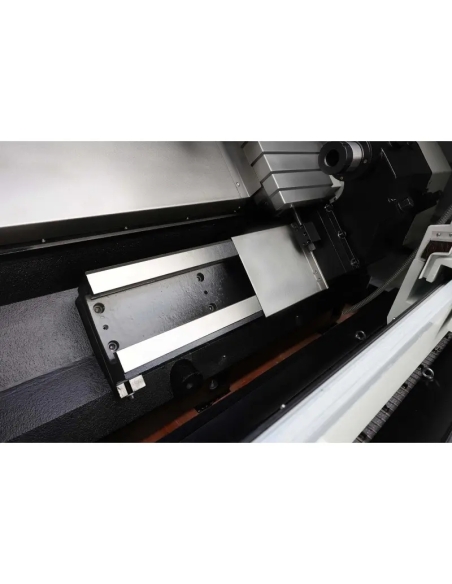

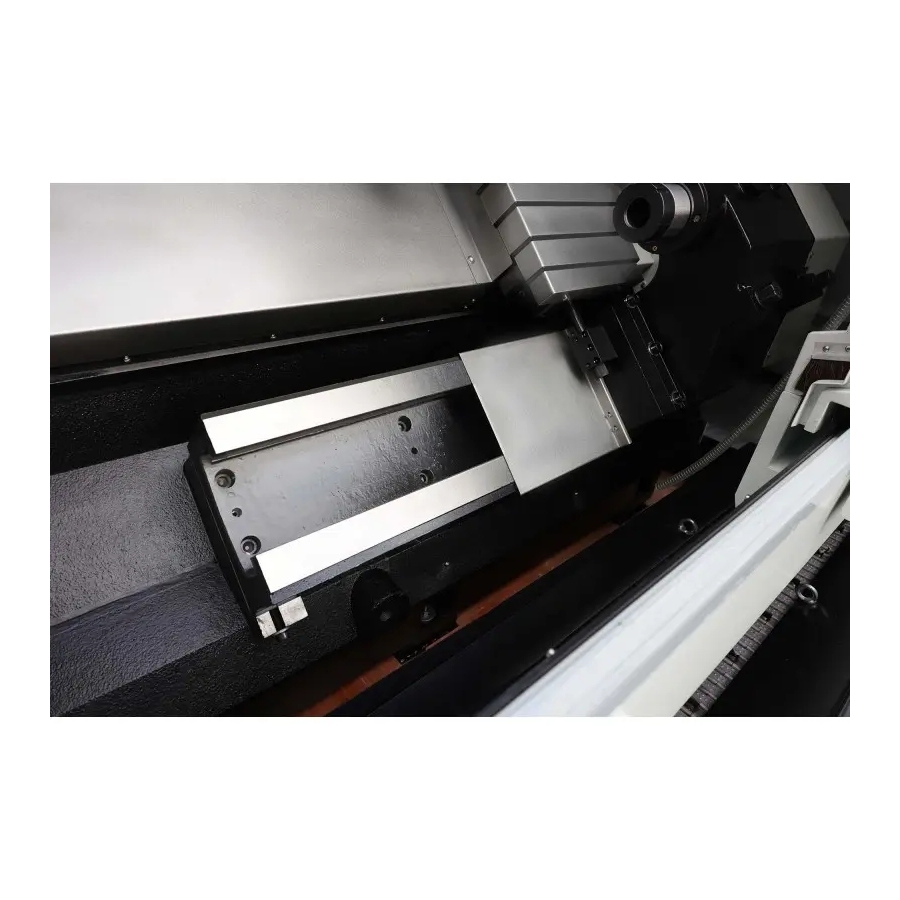

Ghidajele liniare si transmisiile precise servo Siemens in axe X/Z (curs 800 mm) asigura o miscare neteda si o dinamica ridicata, minimizand erorile de pozitionare.

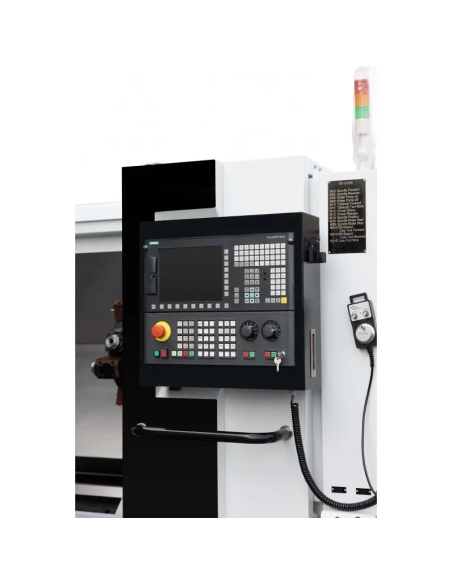

Sistem de control
Sistemul standard de control Siemens Sinumerik 808D (optional Siemens 828D sau Fanuc Oi-TF) cu port USB si interfata RS-232 permite o programare precisa si o integrare usoara cu sistemele CAD/CAM. Panoul de control cu grad de protectie IP65 asigura fiabilitate in conditiile dificile de atelier.
Precizia si eficienta lucrului
Strungul industrial CK7160X1000 LT12 CU UNELTE CUPLATE ofera precizie exceptionala datorita acuratetei de pozitionare de 0,001 mm si controlului avansat CNC. Uneltele cuplate si capul cu 12 pozitii permit desfasurarea operatiunilor complexe, cum ar fi frezarea si gaurirea, la o singura prindere a piesei, reducand astfel timpul ciclului si crescand eficienta. Motorul de 11 kW asigura prelucrarea stabila chiar si la sarcini mari.
Aplicatii ale strungului CNC CK7160X1000 LT12
Strung CNC pentru metal CK7160X1000 LT12 CU UNELTE CUPLATE este utilizat in industrii exigente, precum:
- Industria auto: Productia de arbori, bucse si componente de transmisie.
- Industria masinilor: Strunjirea si frezarea pieselor de constructie pentru masini si echipamente.
- Industria aerospatiala: Prelucrarea componentelor de precizie, cum ar fi piesele de motor.
- Industria medicala: Fabricarea componentelor pentru dispozitive medicale necesita o precizie ridicata.
- Ateliere de productie: Realizarea comenzilor unice si de serie care necesita versatilitate si acuratete.
Datorita uneltelor cuplate si designului compact, strungul cnc cu pat inclinat este alegerea excelenta pentru fabricile cu spatiu limitat, necesar unei masini multifunctionale.
Controalele CNC - Siemens Sinumerik 808D, 828D si Fanuc Oi-TF
Strung CNC CK7160X1000 LT12 CU UNELTE CUPLATE ofera controale CNC profesionale de la producatori renumiti precum Siemens si Fanuc, care asigura precizie, eficienta si usurinta in utilizare.

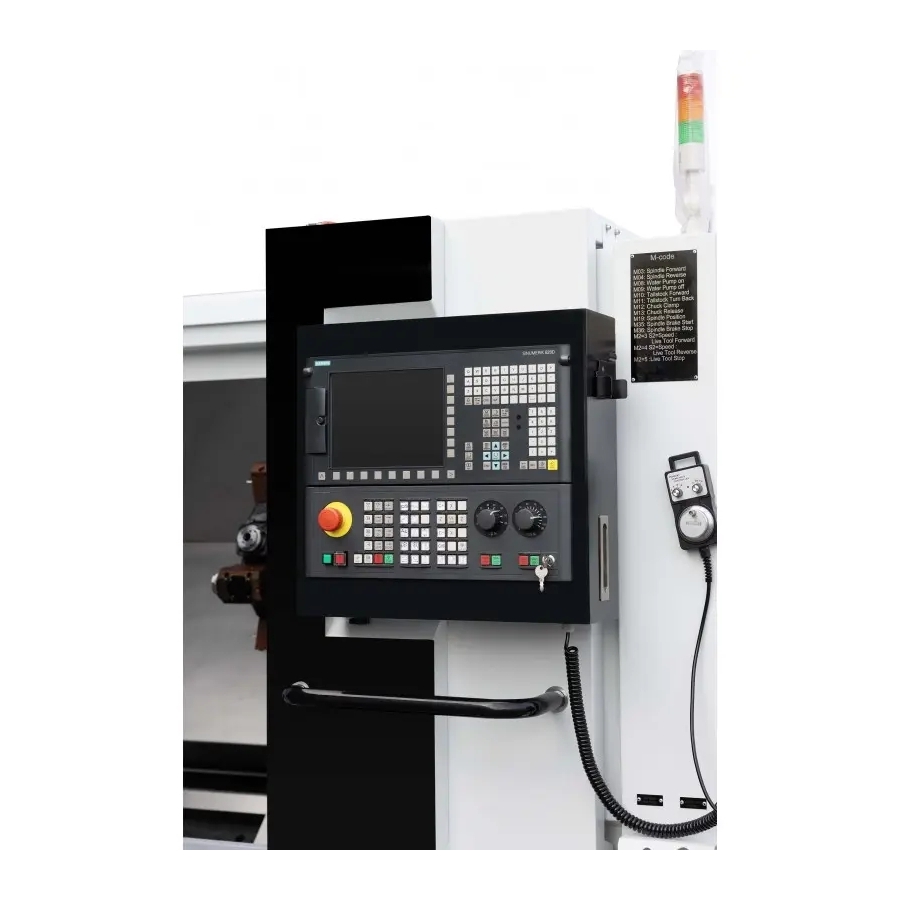

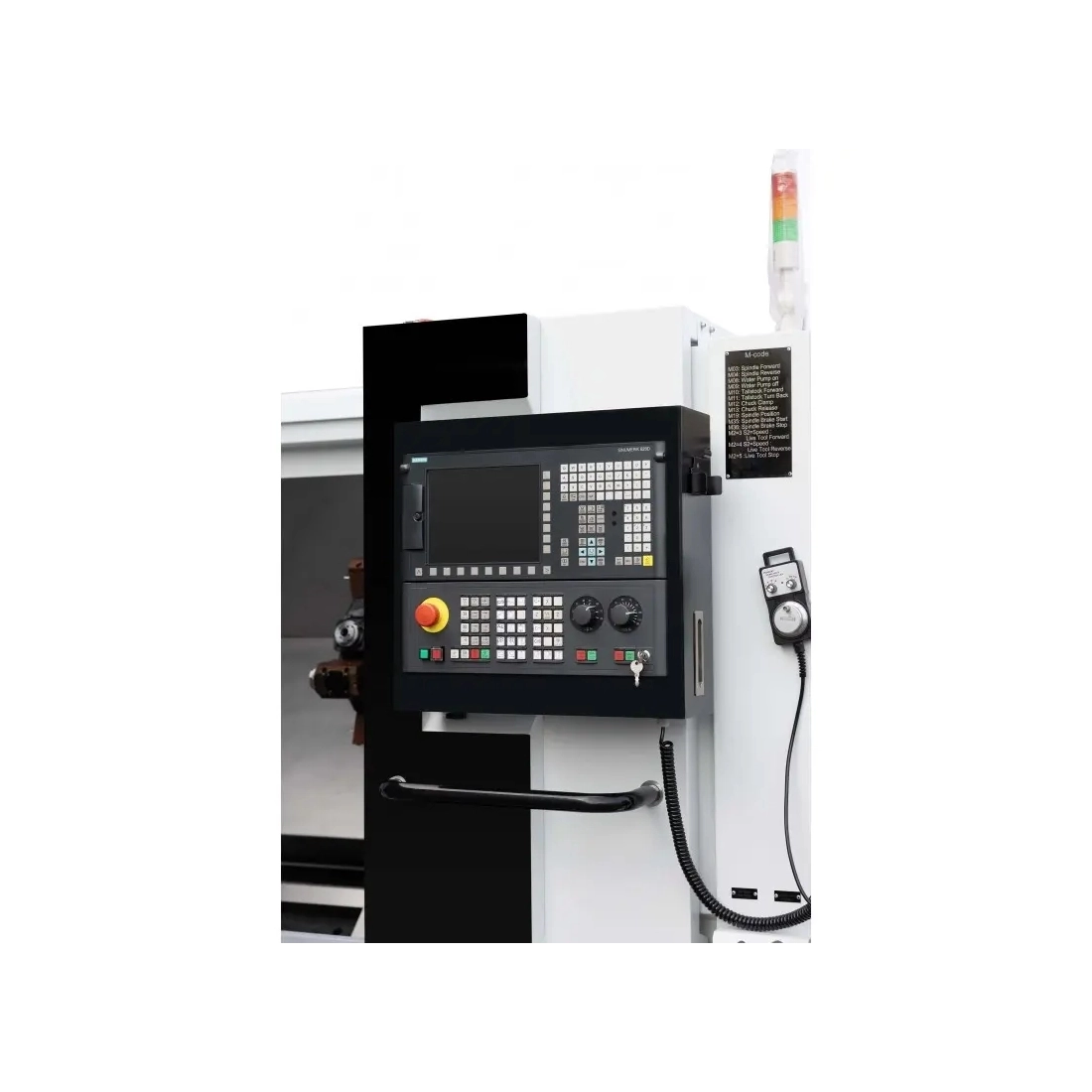

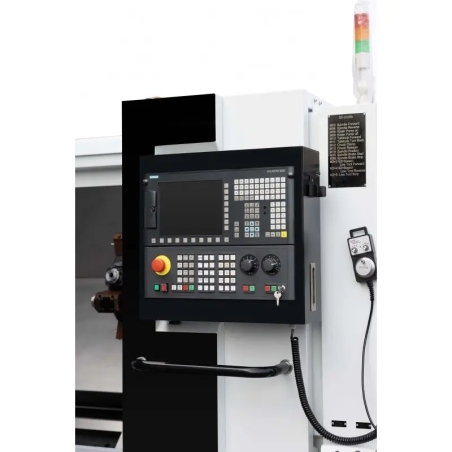

Siemens Sinumerik 808D - control compact pentru aplicatii standard
Sinumerik 808D este un sistem CNC economic pentru strunguri CNC pentru metal, oferind:
- Interfata intuitiva: Tastatura dedicata si afisajul grafic simplu faciliteaza programarea si utilizarea.
- Fiabilitate ridicata: Gradul de protectie IP65 asigura o functionare stabila in conditiile dificile de atelier.
- Functii avansate: Suport pentru cicluri de strunjire si integrare cu sisteme CAD/CAM.
Siemens Sinumerik 828D - control avansat pentru procese exigente
Sinumerik 828D este un control CNC profesional pentru strunguri industriale, oferind:
- Putere de calcul ridicata: Procesare rapida a datelor pentru o prelucrare dinamica si precisa.
- Functii extinse: Cicluri de prelucrare avansate, interpolare si optimizare a traseelor uneltei.
- Integrare cu automatizarea: Posibilitate de extindere cu module suplimentare de control.
Fanuc Oi-TF - stabilitate si precizie
Fanuc Oi-TF este un control CNC fiabil pentru strunguri CNC, oferind:
- Stabilitate in functionare: Precizie in productia de serie pe termen lung.
- Functii avansate de strunjire: Suport pentru filete, canelare si gaurire.
- Interfata intuitiva: Programare rapida si operare usoara.
Alege controlul CNC adaptat nevoilor tale pentru a creste eficienta si precizia proceselor de productie!
Principalele caracteristici tehnice
| Diametru de strunjire peste pat | 600 mm |
| Diametru de strunjire peste suport | 390 mm |
| Lungimea maxima a piesei | 1000 mm |
| Curs in ax X / Z | 800 mm |
| Diametru de trecere al axului | 52 mm |
| Viteza axului | 3000 rpm |
| Marimea mandrinei | 210 |
| Motorul axului | 11 kW |
| Acuratetea pozitionarii X / Z | 0,001 mm |
| Dimensiunea uneltei | 20x20 mm |
| Numarul de unelte | 12 |
| Diametru pinolei de contrapunct | 88 mm |
| Curs pinola contrapunctului | 85 mm |
| Con contrapunct | MK5 |
| Dimensiuni L/W/H | 3700x1800x2100 mm |
| Greutate | 5600 kg |
Echipament standard
- Control Sinumerik 808D in limba poloneza

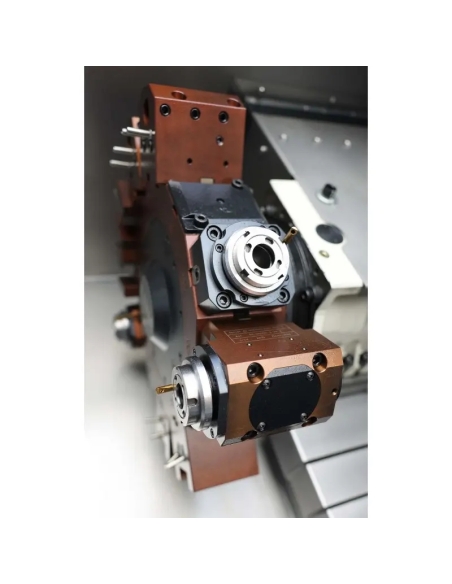

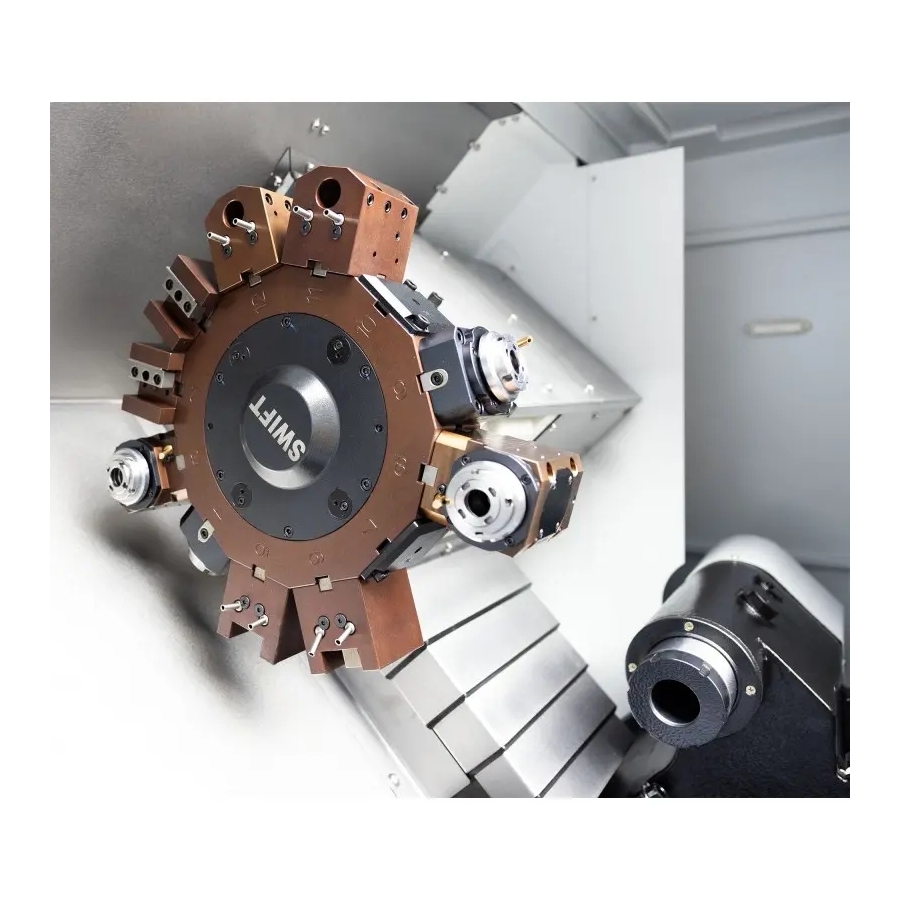

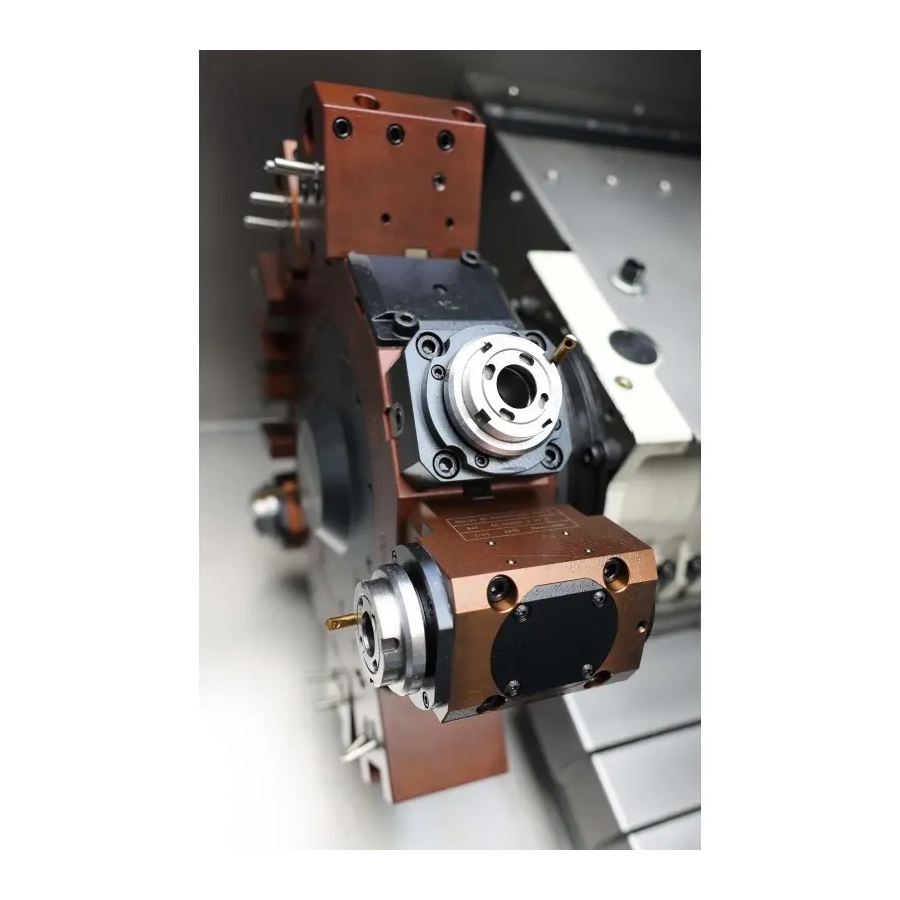

- Cap de 12 unelte (unelte cuplate)
- Suport dreapta ER25 1 buc.
- Suport 45 de grade ER25 1 buc.
- Suport patrat 20x20 mm 2 buc.
- Suport lung 20x20 mm patrat 1 buc.
- Colector aschii
- Transmisii servo Siemens
- Mandrina hidraulica cu trei falci
- Set falci moi
- Contrapunct hidraulic
- Sistem de racire
- Sistem automat de etansare a cutiilor de viteze si ghidajelor
- Iluminare halogen 24V
- Manual de utilizare in limba poloneza
Echipament optional
- Receptor automat pentru piesa
- Sistem de control: Siemens 828D, Fanuc Oi-TF
De ce sa optati pentru CORMAK?
Ca producator de masini CNC experimentat, CORMAK furnizeaza solutii de incredere in industrie de peste 20 de ani. Strungurile noastre CNC pentru metal respecta cele mai inalte standarde de calitate, dispun de certificari europene de siguranta si sunt sustinute de un serviciu profesional. Cu un depozit extins (peste 15 000 m²) si o echipa de specialisti, oferim suport tehnic complet si consultanta.
- Experienta: 16 ani in intretinerea sistemelor de control CNC Siemens.
- Calitate: Masini conforme cu normele europene de siguranta.
- Suport: Consultanta profesionala si service rapid in si post-garantie.
Alegand un strung industrial de la CORMAK, investesti in precizie, fiabilitate si eficienta pe termen lung a productiei tale.
Comanda strungul CNC CK7160X1000 LT12 CU UNELTE CUPLATE astazi!
Sporiti productivitatea si precizia prelucrarii cu strungul CNC CK7160X1000 LT12 CU UNELTE CUPLATE Contactati echipa noastra pentru informatii detaliate, o oferta personalizata sau pentru a programa o prezentare a masinii. Contactati-ne!
