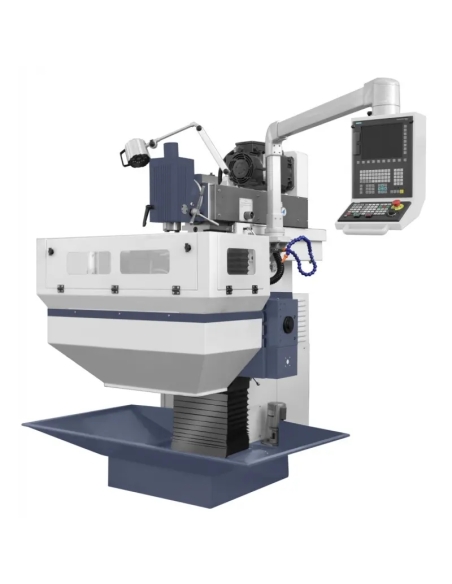

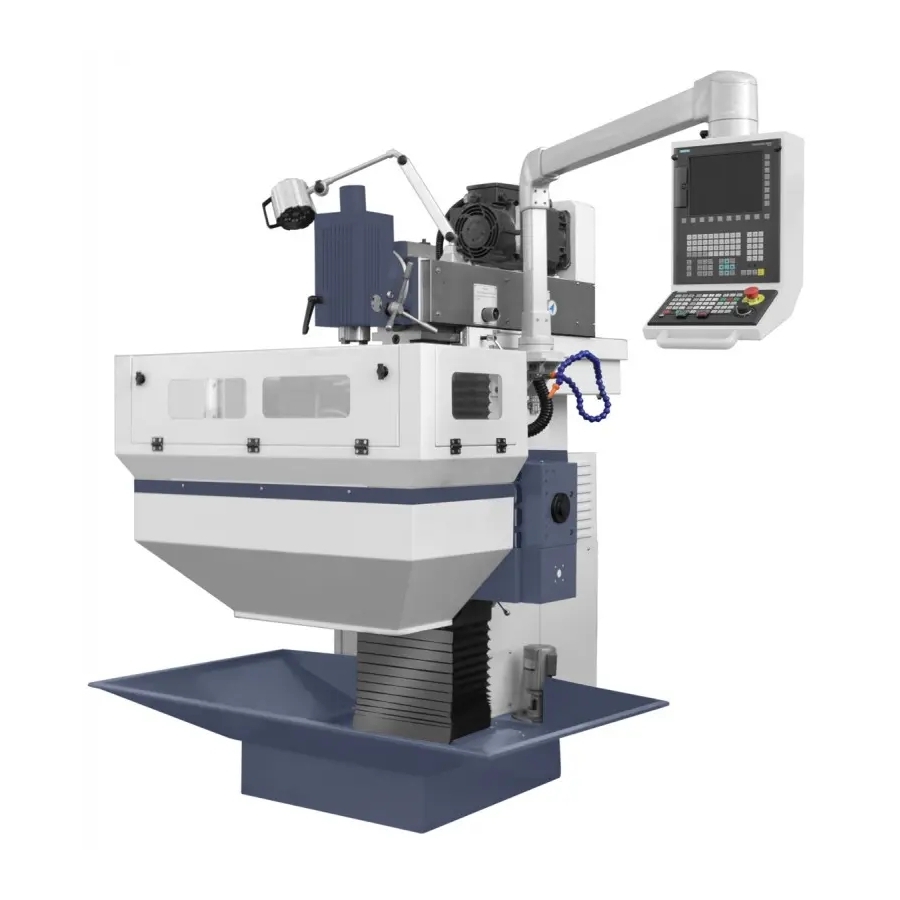

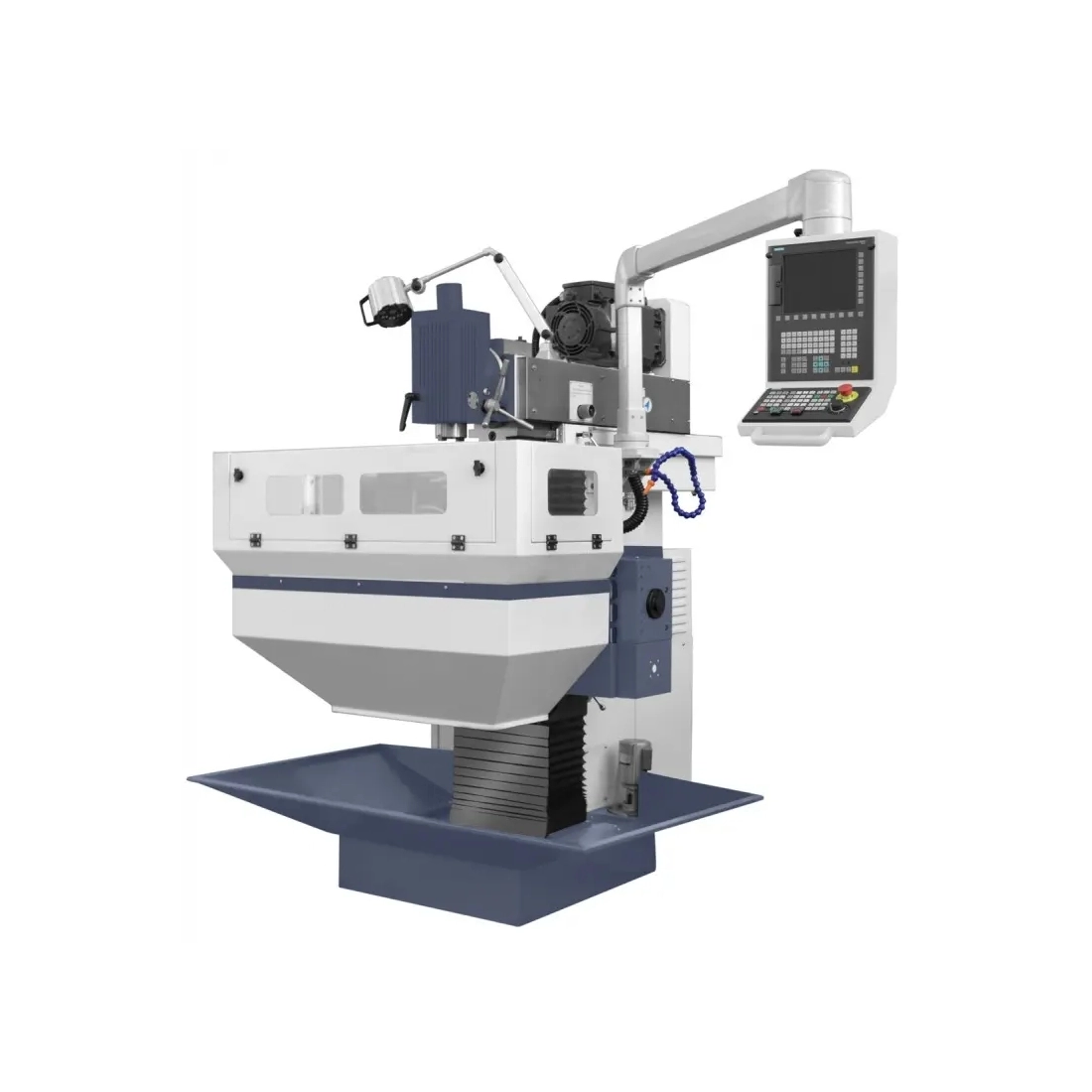

Mașină de frezat unelte CNC CORMAK XL8140 – precizie și versatilitate în prelucrarea metalului
Mașina de frezat unelte CNC CORMAK XL8140 este o mașină CNC avansată, proiectată pentru prelucrarea precisă a metalului în aplicații industriale variate. Echipată cu control Siemens Sinumerik 808D și mese de lucru multifuncționale, aceasta oferă fiabilitate, precizie ridicată și flexibilitate.
Avantajele principale ale mașinii CNC CORMAK XL8140
Mașina de frezat unelte CNC CORMAK XL8140 combină o construcție compactă cu tehnologie modernă, oferind beneficii importante în procesele de producție:
- Mese de lucru versatile: masa orizontală cu dimensiuni 800x400 mm, cu 6 canale în T, și masa verticală 1020x225 mm, cu 3 canale în T, permit prelucrarea pieselor cu forme și dimensiuni diferite.
- Precizie înaltă: acuratețea poziționării și repetabilitatea, susținute de controlul Siemens Sinumerik 808D, asigură o calitate excelentă a suprafețelor prelucrate, inclusiv pentru geometrii complexe.
- Arbore eficient: turația arborelui în intervalul 40-2000 rot/min, prinderea ISO40 și motorul de 5.5 kW permit prelucrarea eficientă a unei game largi de materiale, de la aluminiu la oțel inoxidabil.
- Stabilitate structurală: mașina, cu o greutate de 1550 kg, reduce vibrațiile la minimum și asigură stabilitate în timpul operațiilor intensive de așchiere.
- Flexibilitate de configurare: posibilitatea integrării unor comenzi CNC avansate, precum Siemens sau Fanuc, și a opțiunilor suplimentare, inclusiv sonde automate de măsurare, extinde versatilitatea mașinii.
- Operare intuitivă: controlul Siemens Sinumerik 808D, cu tastatură dedicată și interfață simplă, asigură programare ușoară și compatibilitate ridicată cu sistemele CAD/CAM.
- Eficiență economică: dimensiunile compacte 1500x1700x1800 mm și motorul eficient de 5.5 kW reduc consumul de energie și costurile de exploatare.
- Versatilitate în utilizare: permite realizarea operațiilor de frezare, găurire, mortezare a canelurilor, filetare, alezare și finisare/rectificare a găurilor într-un singur ciclu de producție.
- Avansuri precise: avansul continuu pe axele X, Y și Z, de 10-1000 mm/min, și avansul rapid de 1200 mm/min asigură dinamică ridicată și precizie de prelucrare.
- Durabilitatea componentelor: materialele de calitate și execuția precisă oferă fiabilitate pe termen lung și un necesar redus de întreținere.
Centrul de prelucrare CNC CORMAK XL8140 este destinat atelierelor și unităților de producție care necesită o mașină de frezat metal precisă, versatilă și fiabilă.
Construcția și tehnologia mașinii CNC CORMAK XL8140
Mașina de frezat unelte CNC CORMAK XL8140 a fost proiectată pentru durabilitate, precizie și ușurință în utilizare.

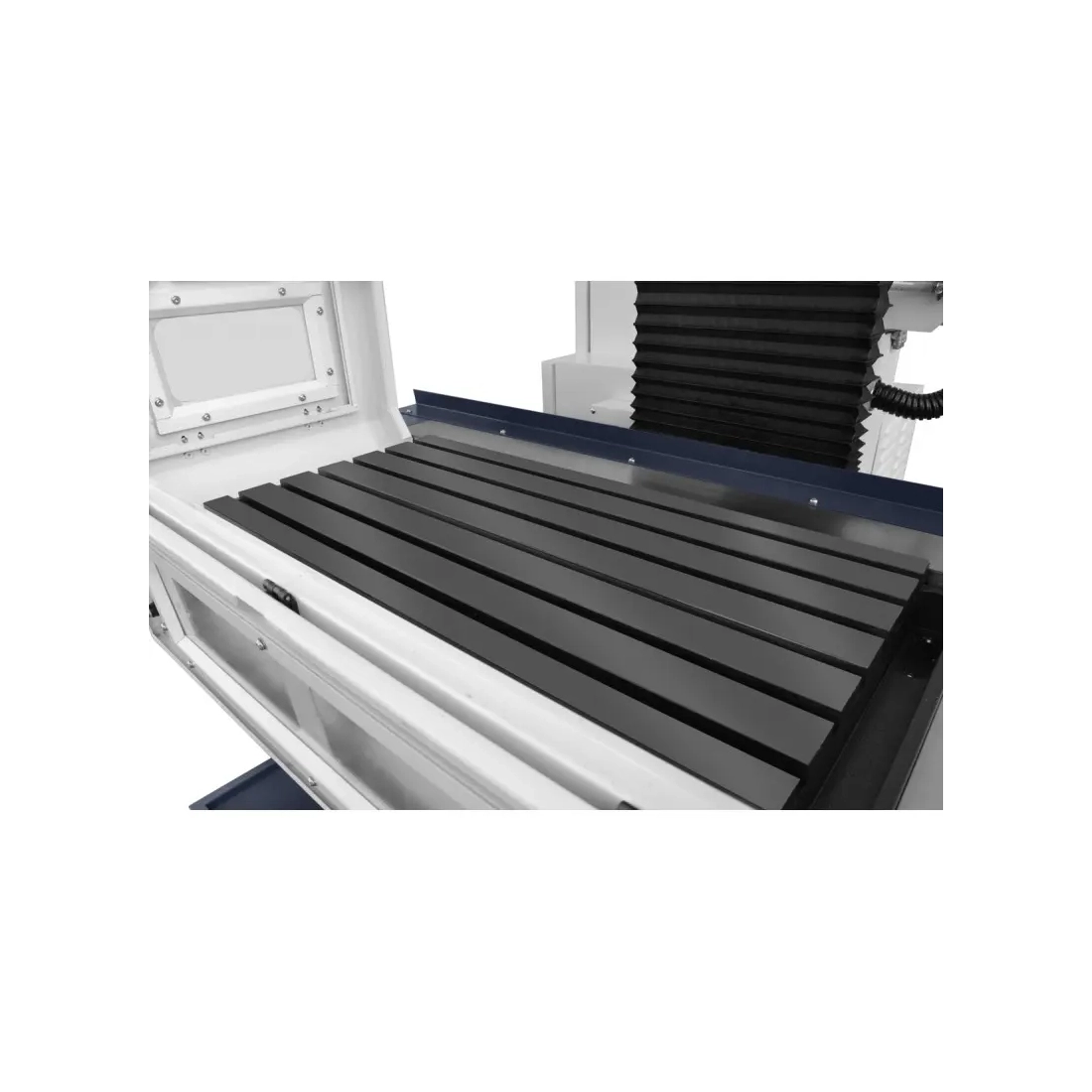

Construcție și mese de lucru

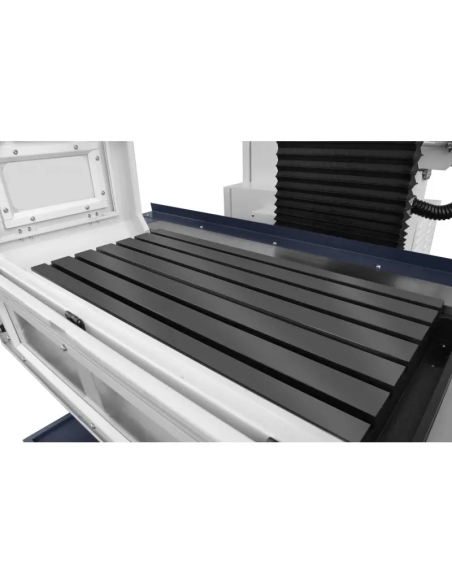

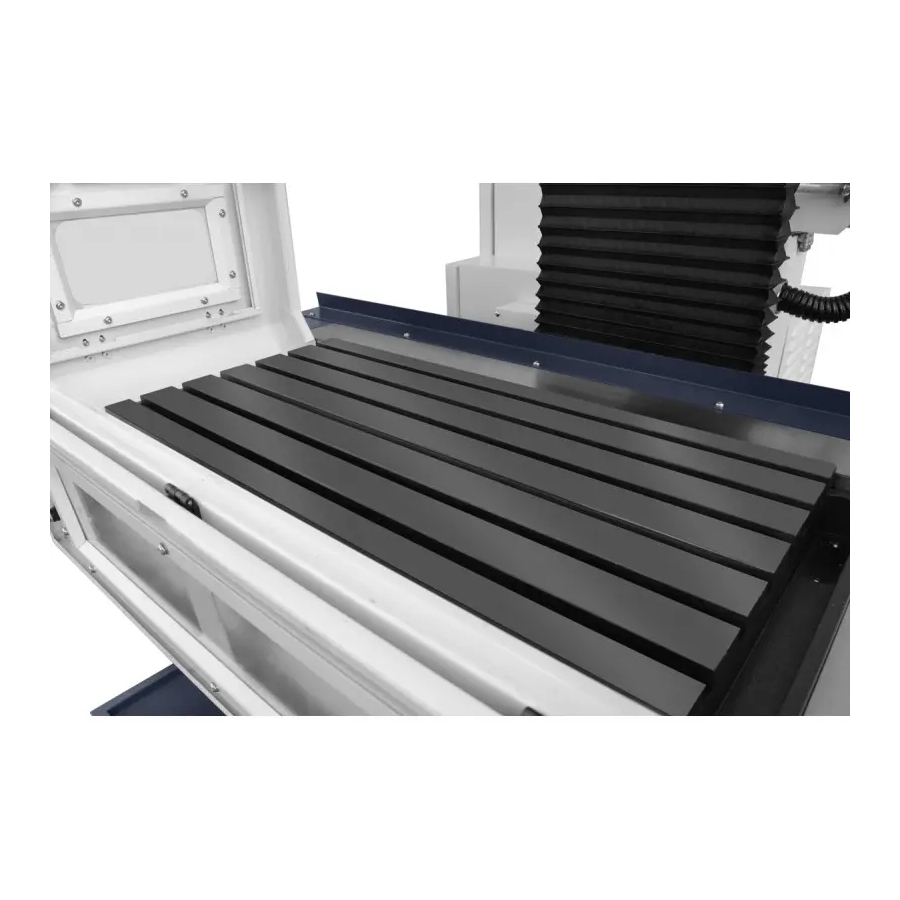

Construcția robustă, realizată din materiale de înaltă calitate, asigură rigiditate excelentă și amortizarea vibrațiilor. Masa de lucru orizontală cu dimensiuni 800x400 mm, cu 6 canale în T, lățime de 14 mm și distanță de 63 mm, și masa verticală 1020x225 mm, cu 3 canale în T, permit fixarea sigură a pieselor cu forme diferite.

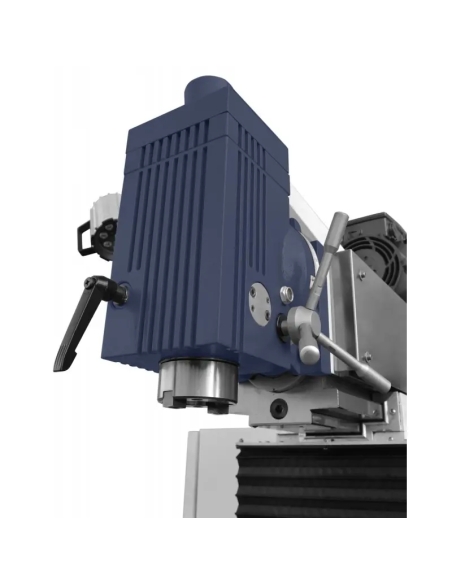

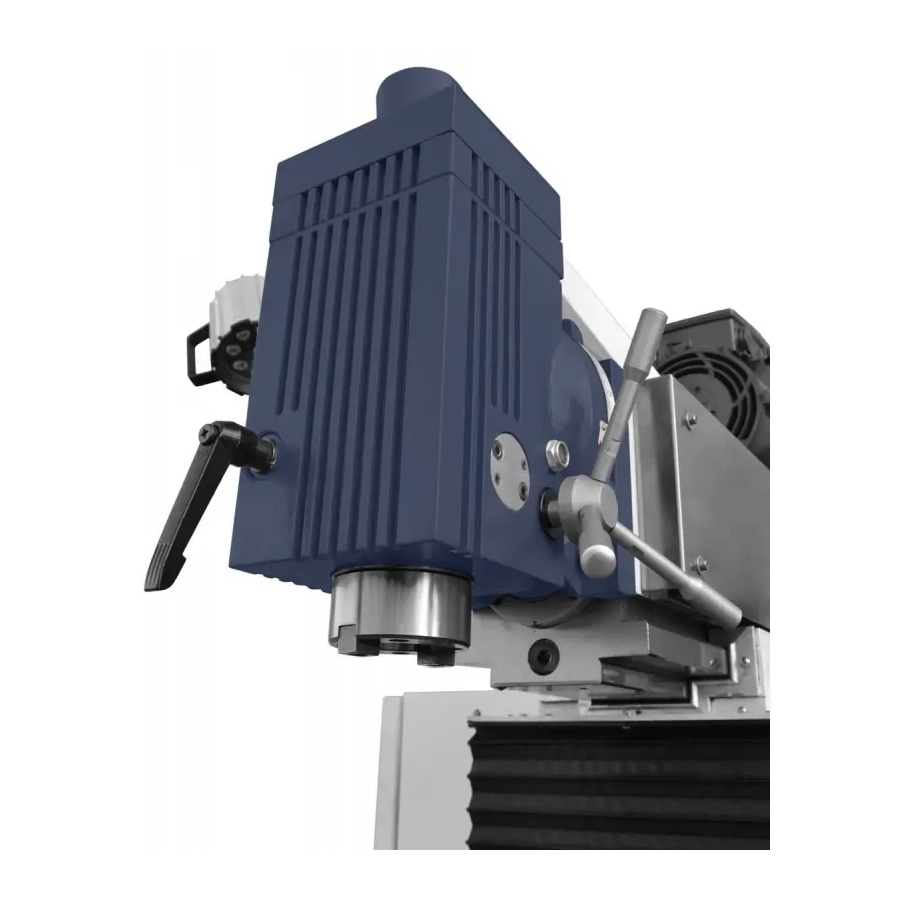

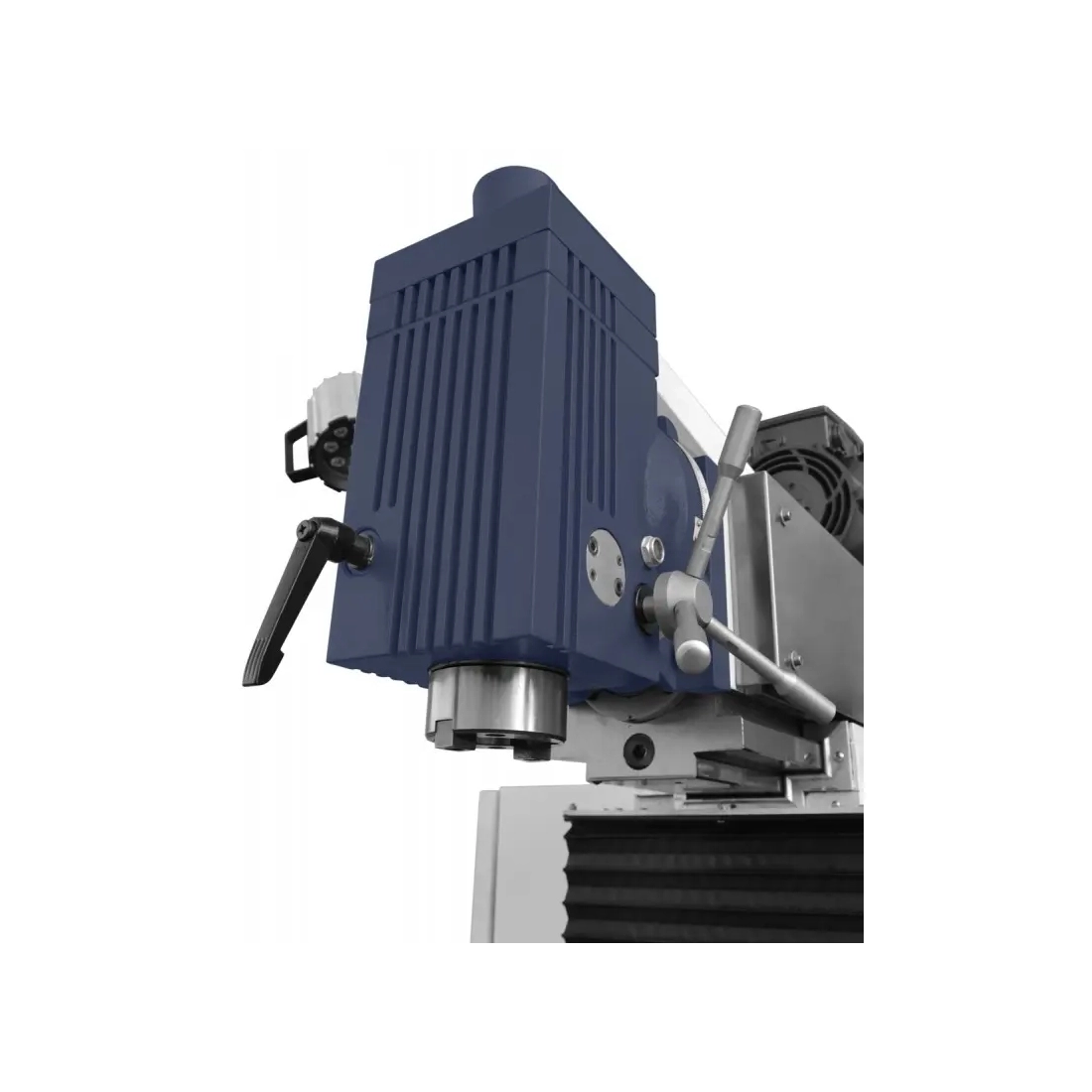

Arbore și antrenare

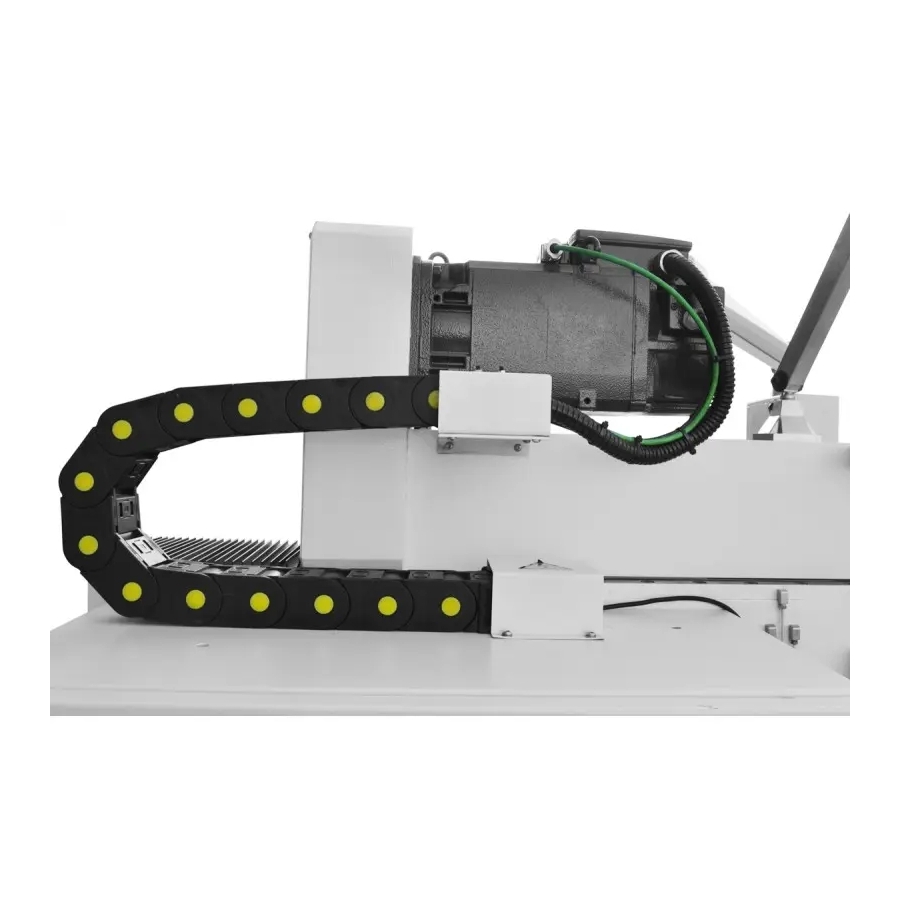

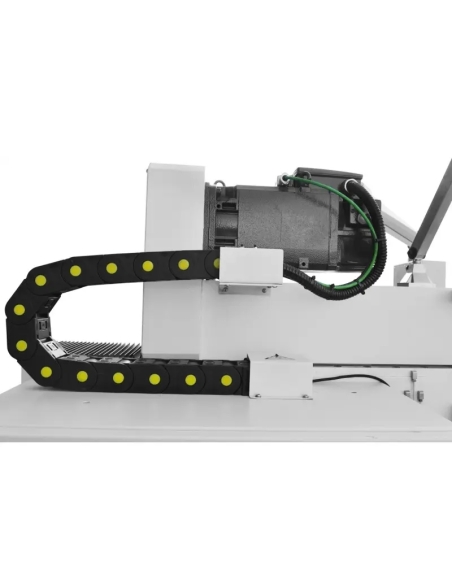

Arborele cu prindere ISO40 și interval de turație 40-2000 rot/min, acționat de un motor de 5.5 kW, oferă productivitate ridicată la așchiere. Distanța arborelui față de suprafața mesei, de 50-450 mm pentru arborele vertical și 145-545 mm pentru cel orizontal, permite prelucrarea pieselor de dimensiuni variate.

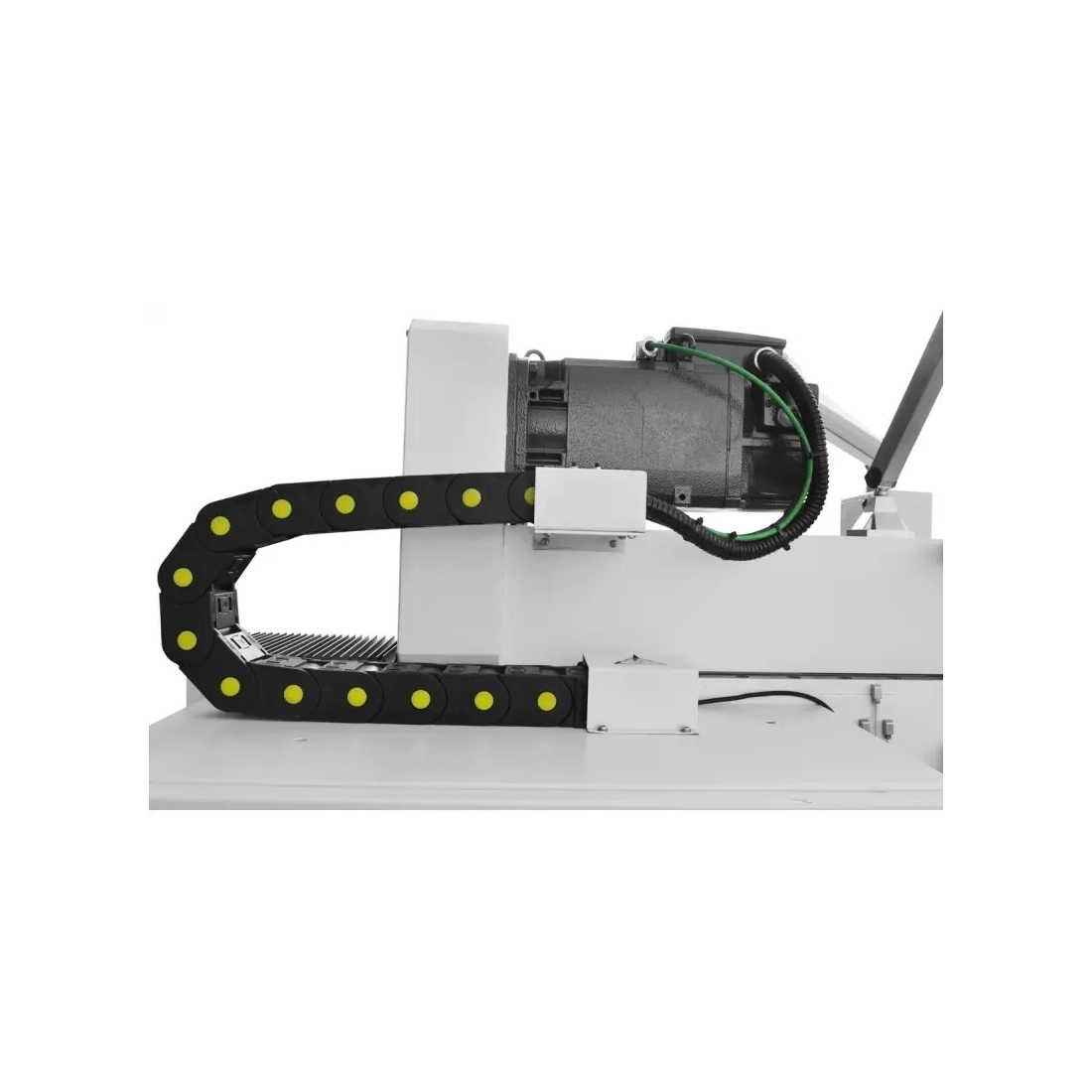

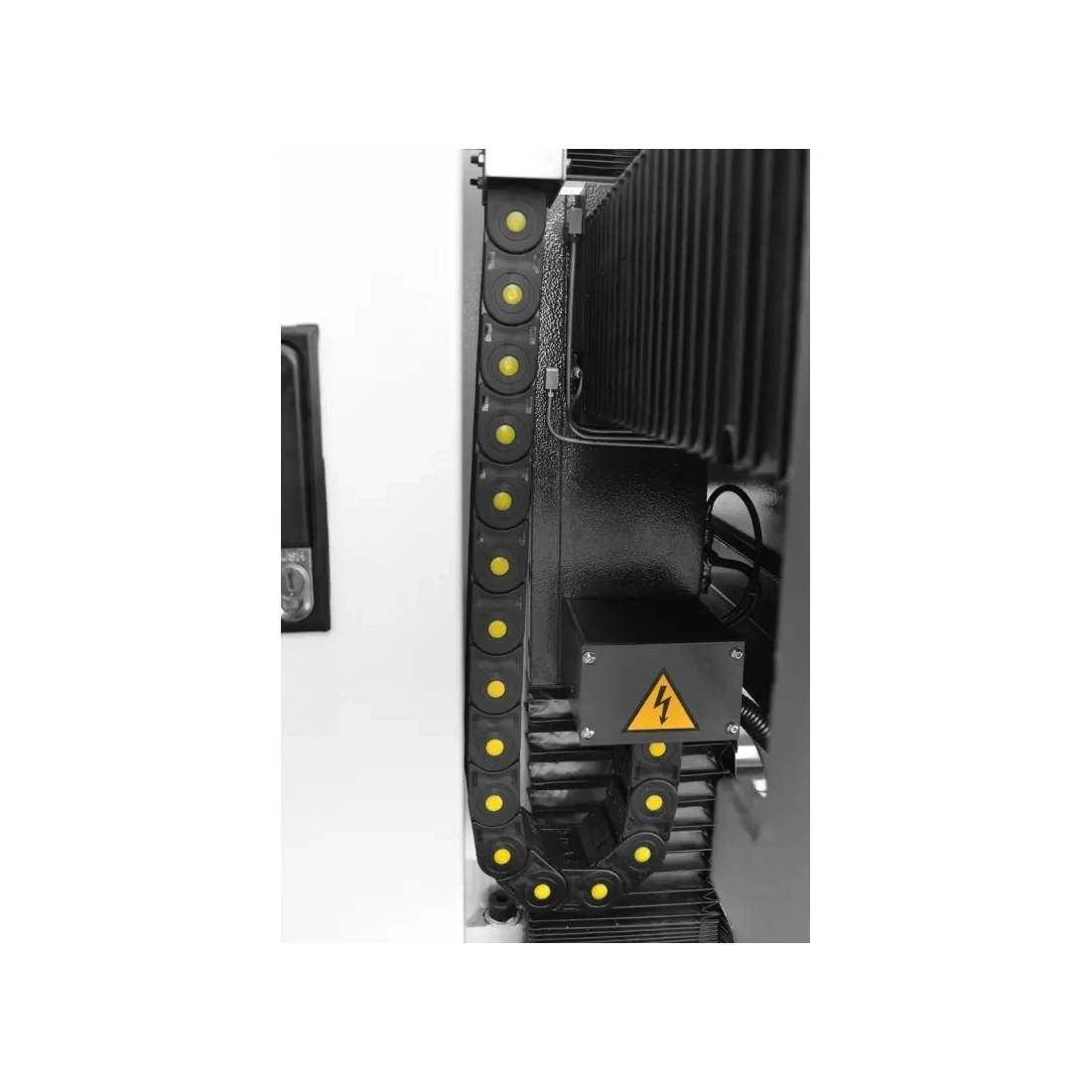

Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie asigură mișcare fluentă pe axele X, Y și Z, cu o cursă de 500x400x400 mm, avans continuu de 10-1000 mm/min și avans rapid de 1200 mm/min. Acestea reduc erorile de poziționare și oferă o dinamică ridicată de lucru.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, cu Fanuc disponibil opțional, include un panou compact cu grad de protecție IP65 și permite programarea precisă și optimizarea proceselor de prelucrare. Integrarea cu sistemele CAD/CAM facilitează adaptarea la proiecte de producție complexe.
Precizie și productivitate
Mașina CNC pentru metal CORMAK XL8140 oferă precizie ridicată datorită comenzii CNC avansate și construcției solide. Avansul continuu pe axe, de 10-1000 mm/min, și avansul rapid de 1200 mm/min permit optimizarea traseelor sculei și reducerea timpului de ciclu. Motorul de 5.5 kW și arborele cu interval de turație 40-2000 rot/min permit operații de precizie precum frezarea, găurirea, mortezarea și filetarea.
Aplicații ale mașinii CNC CORMAK XL8140
Centrul de frezare pentru metal CORMAK XL8140 este utilizat în domenii exigente:
- Industria auto: producția componentelor de precizie, precum elemente de motor, cutii de viteze și carcase.
- Construcția de mașini: prelucrarea pieselor de mașini, precum arbori, corpuri și elemente structurale.
- Forme și matrițe: fabricarea formelor de injecție și a matrițelor pentru industria auto și industria materialelor plastice.
- Industria aeronautică: prelucrarea componentelor din aluminiu, titan și oțel inoxidabil cu precizie înaltă.
- Ateliere de sculărie: executarea comenzilor unicat și de serie care necesită flexibilitate și acuratețe, inclusiv mortezarea canelurilor, filetarea și finisarea/rectificarea găurilor.
Datorită meselor de lucru versatile și opțiunilor avansate de configurare, centrul de prelucrare CNC poate fi utilizat în ateliere și unități de producție.
Comenzi CNC – Siemens Sinumerik 808D și Fanuc
Mașina de frezat unelte CNC CORMAK XL8140 oferă comenzi CNC profesionale de la producători precum Siemens și Fanuc, pentru precizie, productivitate și utilizare facilă.

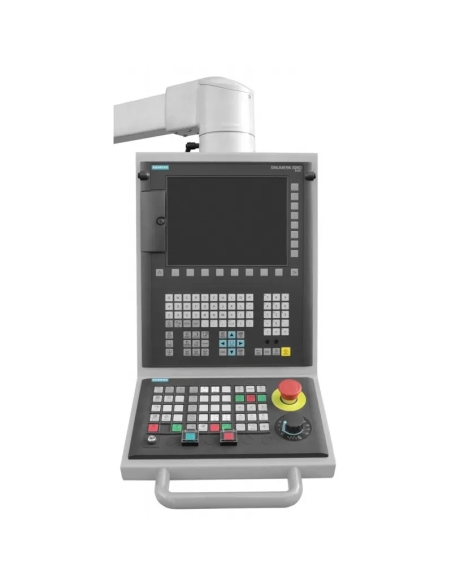

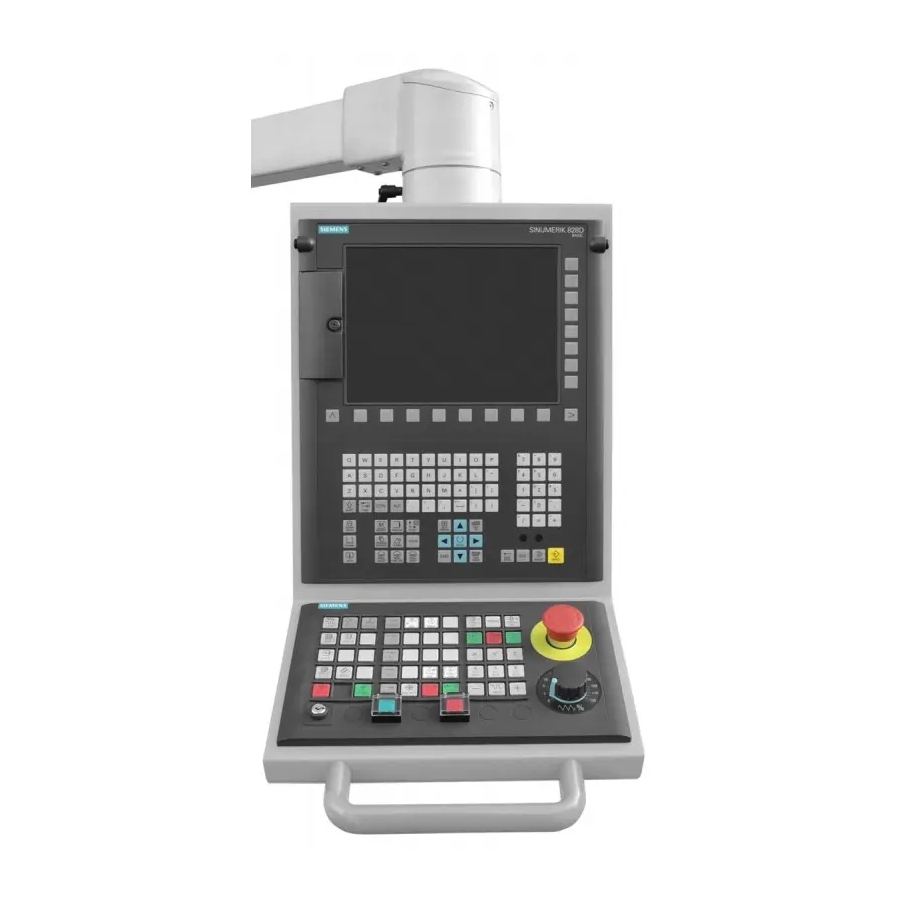

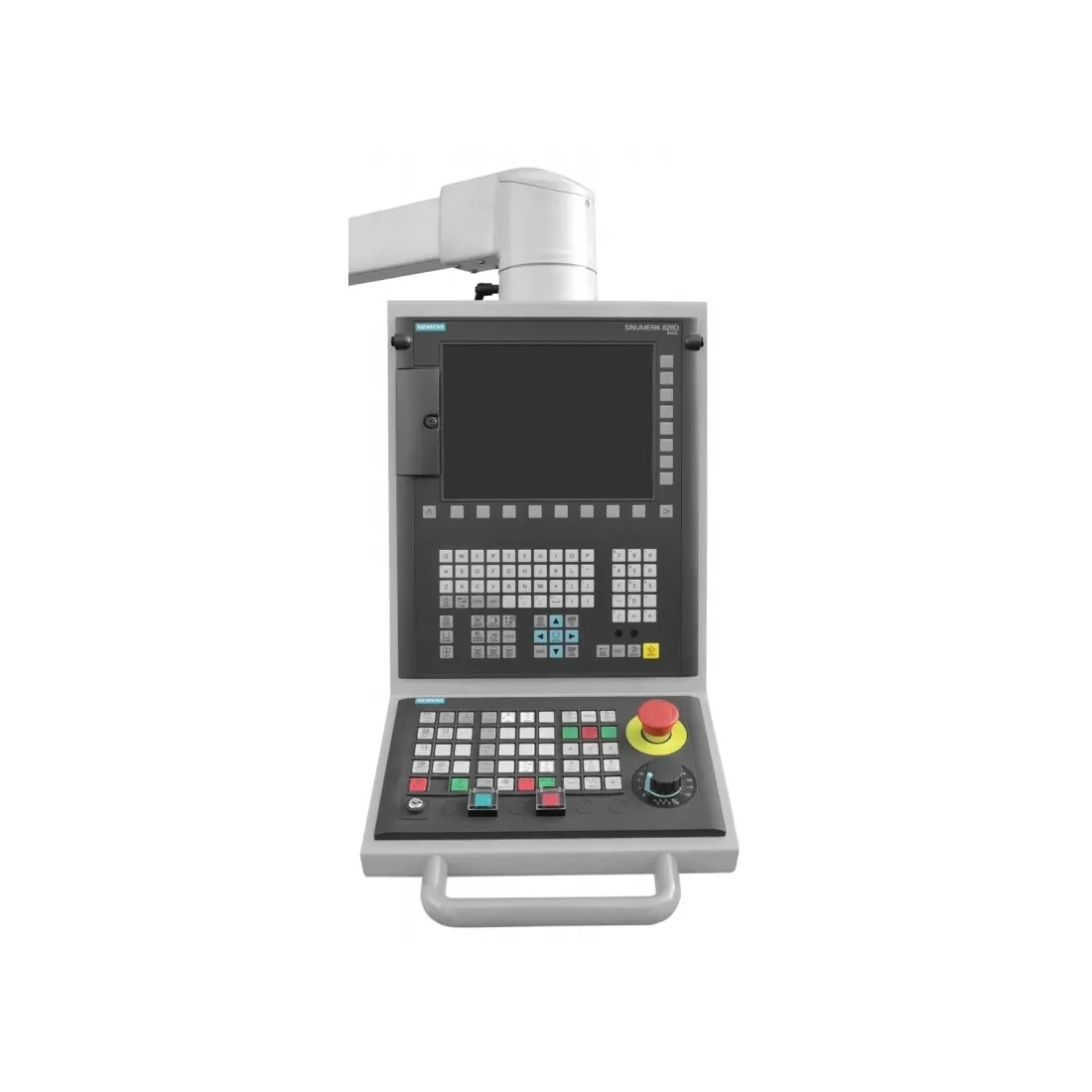

Siemens Sinumerik 808D – comandă pentru aplicații standard
Sinumerik 808D este o comandă CNC compactă pentru mașini CNC destinate prelucrării metalului:
- Interfață intuitivă: tastatură dedicată cu butoane mecanice și tip membrană, pentru programare și operare mai ușoară.
- Fiabilitate ridicată: gradul de protecție IP65 asigură funcționare stabilă în condiții dificile de atelier.
- Funcții avansate: suport pentru cicluri de prelucrare și integrare cu sisteme CAD/CAM.
Fanuc – stabilitate și precizie
Fanuc este o comandă CNC opțională pentru mașina-unealtă CNC:
- Stabilitate în funcționare: precizie în producția de serie pe termen lung.
- Funcții avansate: suport pentru operații complexe de așchiere.
- Interfață intuitivă: programare rapidă și utilizare simplă.
Comanda CNC poate fi aleasă în funcție de cerințele proceselor de producție.
Parametri tehnici
| Dimensiunile mesei de lucru orizontale (L x l) | 800 mm x 400 mm |
| Număr de canale în T ale mesei de lucru orizontale | 6 |
| Lățimea canalului în T al mesei de lucru orizontale | 14 mm |
| Distanța dintre canalele în T ale mesei de lucru orizontale | 63 mm |
| Dimensiunile mesei de lucru verticale (L x l) | 1020 x 225 mm |
| Număr de canale în T ale mesei de lucru verticale | 3 |
| Lățimea canalului în T al mesei de lucru verticale | 14 mm |
| Distanța dintre canalele în T ale mesei de lucru verticale | 63 mm |
| Cursa pe axa X | 500 mm |
| Cursa pe axa Y | 400 mm |
| Cursa pe axa Z | 400 mm |
| Con arbore | ISO40 |
| Turație arbore | 40 - 2000 rot/min |
| Avans pe axa X (continuu) | 10 - 1000 mm/min |
| Avans pe axa Y (continuu) | 10 - 1000 mm/min |
| Avans pe axa Z (continuu) | 10 - 1000 mm/min |
| Viteza de avans rapid (X/Y/Z) | 1200 mm/min |
| Distanța planului frontal al arborelui față de suprafața mesei | 50 - 450 mm |
| Distanța axei arborelui orizontal față de suprafața mesei | 145 - 545 mm |
| Distanța axei arborelui vertical față de coloană | 180 - 580 mm |
| Puterea motorului principal | 5,5 kW |
| Greutate | 1550 kg |
| Dimensiuni echipament | 1500 x 1700 x 1800 mm |
Echipare standard
- Comandă CNC Siemens Sinumerik 808D
- Lichid de răcire și pompă
- Apărătoare
- Unelte pentru operare
- Manual de utilizare
- DTR
Echipare opțională
- Comandă CNC Fanuc
- Sondă automată de măsurare a sculei
- Sondă automată de măsurare a piesei
- Carcasă etanșă a mașinii
Siguranță și conformitate
Mașinile-unelte CNC CORMAK au omologări europene de siguranță și sunt conforme cu normele europene de siguranță.

Manuale de utilizare pentru controlere
SIEMENS SINUMERIK 808
- Tip mașină
- Mașină CNC de frezat unelte
- Greutate
- 1550 kg
- Putere motor
- 5,5 kW
- Material prelucrat
- Metal
- Dimensiuni masă principală
- 800 × 400 mm
- Turație ax freză
- 40–2000 rot./min
- Funcții
- Alezare
Filetare
Finisarea găurilor
Frezare
Găurire
Mortezare a canelurilor
Rectificarea găurilor - Interfață portsculă
- ISO 40
- Tip acționare
- Servoacționări
- Cursă axa Z
- 400 mm
- Tip ghidaj liniar
- Liniare
- Controler
- FANUC (opțional)
Siemens SINUMERIK 808D (standard) - Compatibilitate software
- CAD/CAM
- Etanșare carcasă
- Etanșă (opțional)
- Tip comandă
- CNC
- Cicluri automate
- Cicluri de prelucrare
- Sistem de răcire sculă
- Cu pompă
- Distanță arbore coloană
- 180–580 mm
- Lățime canale T masă freză
- 14 mm
- Număr canale T masă freză
- 6
- Distanță ax orizontal față de masă
- 145–545 mm
- Orientare frezare
- Orizontală
Verticală - Dimensiuni masă verticală
- 1020 × 225 mm
- Număr canale T masă verticală
- 3
- Lățime canale T masă verticală
- 14 mm
- Distanță între canale T
- 63 mm
- Viteză de avans axe
- X/Y/Z: 10–1000 mm/min
- Cursă axa Y
- 400 mm
- Distanță plan frontal arbore vertical-masă
- 50–450 mm
- Grad de protecție panou
- IP65
- Sondă de scule
- Opțională
- Sondă de măsurare
- Opțională
- Înălțime
- 1800 mm
- Lățime
- 1700 mm
- Lungime
- 1500 mm
- Cursă axa X
- 500 mm
- Avans rapid axa X
- 1200 mm/min
- Avans rapid axa Z
- 1200 mm/min
- Avans rapid axa Y
- 1200 mm/min
Mașină CNC de frezat unelte CORMAK XL8140
Mașina de frezat unelte CNC CORMAK XL8140 este destinată atelierelor de sculărie și unităților de producție care realizează piese complexe, de înaltă calitate.
În ciuda dimensiunilor compacte, construcția mașinii permite prelucrarea unor obiecte relativ mari.
