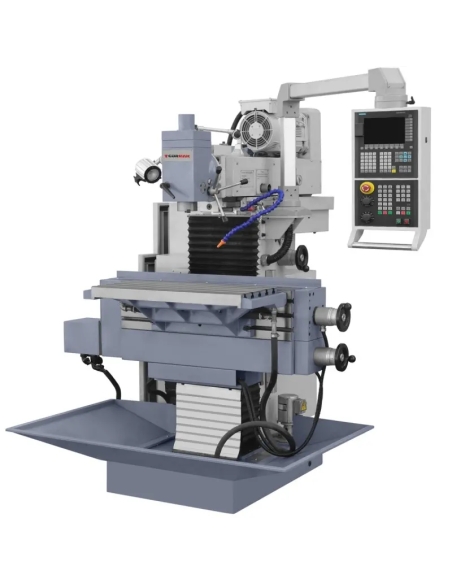

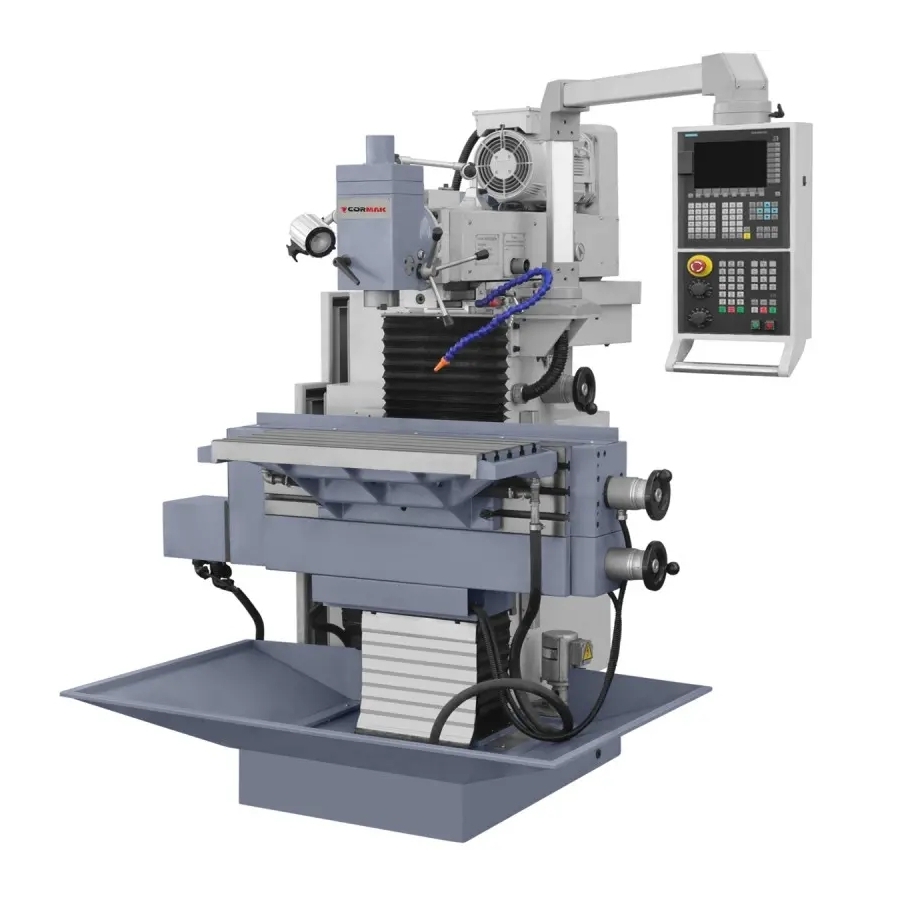

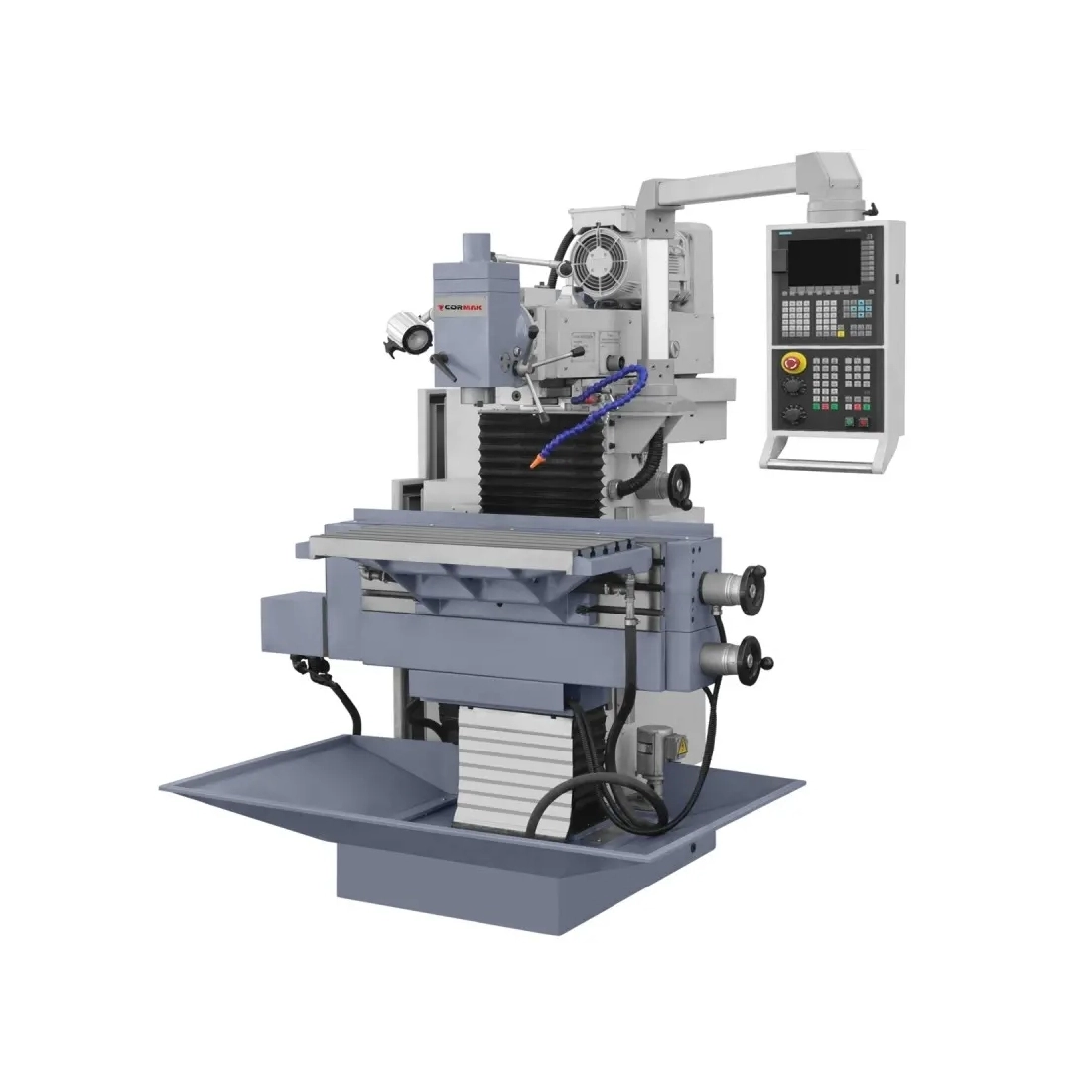

Mașină de frezat scule CNC CORMAK XN840
Mașina de frezat scule CNC CORMAK XN840 este o mașină CNC avansată, concepută pentru prelucrarea precisă a metalului în numeroase aplicații industriale. Echipată cu control Siemens Sinumerik 808D și mese de lucru multifuncționale, această mașină de frezat pentru metal oferă fiabilitate, precizie ridicată și flexibilitate în operare.
Principalele avantaje ale mașinii de frezat CNC CORMAK XN840
Mașina de frezat scule CNC CORMAK XN840 îmbină o construcție robustă cu tehnologie modernă, oferind beneficii importante în procesele de producție. Printre avantajele-cheie se numără:
- Mese de lucru versatile: masa orizontală cu dimensiunea 800x400 mm și 6 canale T, precum și masa verticală 1200x250 mm cu 3 canale T, lățime 14 mm și distanță 63 mm, permit prelucrarea pieselor cu forme și dimensiuni variate.
- Precizie înaltă: controlul avansat Siemens Sinumerik 808D asigură acuratețe la poziționare și repetabilitate, pentru prelucrarea inclusiv a geometriilor complexe.
- Arbore principal eficient: turația arborelui în intervalul 40-2000 rot/min, cu 18 trepte, prindere ISO40 și motor de 3.0 kW, permite prelucrarea materialelor precum oțelul, aluminiul sau aliajele de titan.
- Stabilitate constructivă: mașina, cu greutatea de 2450 kg și corp masiv, reduce vibrațiile și oferă stabilitate în timpul operațiilor intense de așchiere.
- Dinamica avansurilor: avansul continuu pe axele X, Y și Z, de 5-500 mm/min, și avansul rapid de 1200 mm/min, susținute de motorul de avans de 1.3 kW, oferă o dinamică ridicată și scurtează timpul ciclului de producție.
- Flexibilitate de configurare: posibilitatea integrării controlului Fanuc și a opțiunilor suplimentare, precum sondele automate de măsurare, crește versatilitatea utilajului.
- Operare intuitivă: Siemens Sinumerik 808D, cu tastatură dedicată și interfață simplă, facilitează programarea și utilizarea.
- Dimensiuni compacte: utilajul are dimensiunile 1740x1540x2020 mm și este echipat cu un motor de 3.0 kW.
- Versatilitate de utilizare: permite operații precum frezare, găurire, frezarea canalelor, filetare, alezare, danturare și rectificarea găurilor într-un singur ciclu de producție.
- Sistem de răcire: pompa pentru lichidul de răcire, cu puterea de 0.9 kW, asigură evacuarea eficientă a căldurii.
Centrul de prelucrare CNC CORMAK XN840 este destinat atelierelor și unităților de producție care necesită o mașină de frezat pentru metal precisă și versatilă.
Construcția și tehnologia mașinii de frezat CNC CORMAK XN840
Mașina de frezat scule CNC CORMAK XN840 a fost proiectată pentru durabilitate, precizie și operare facilă.
Construcția și mesele de lucru

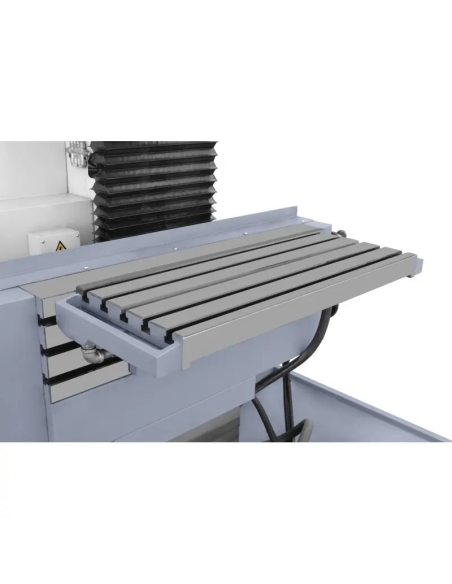

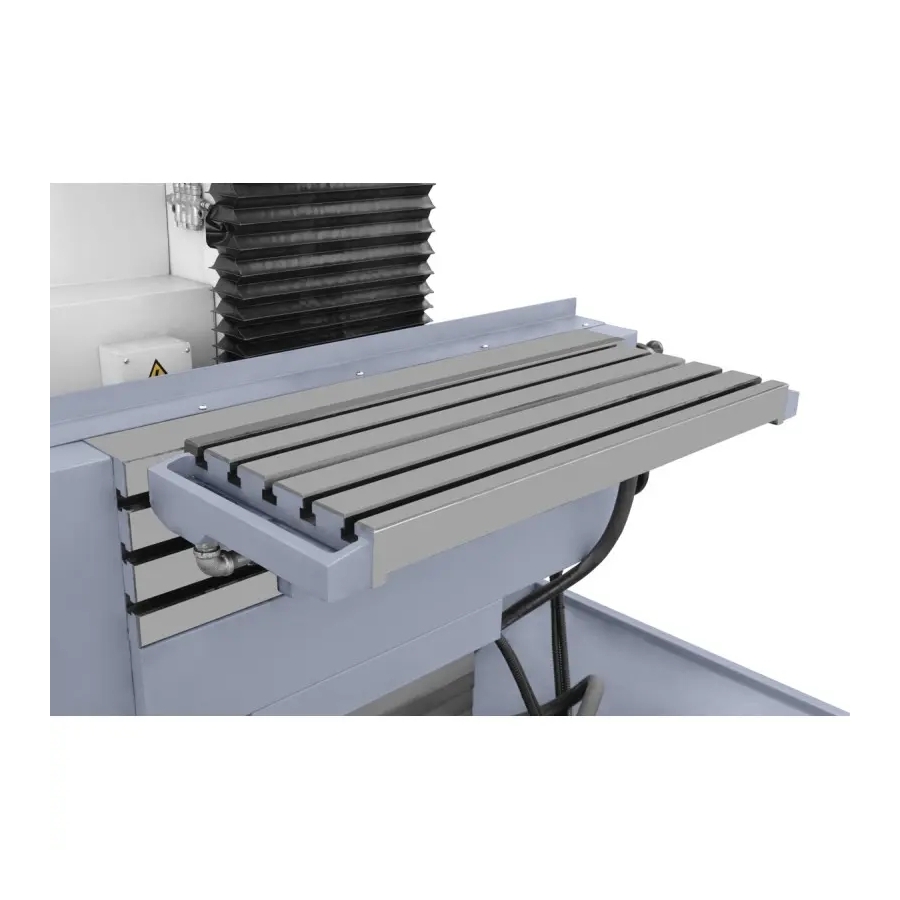

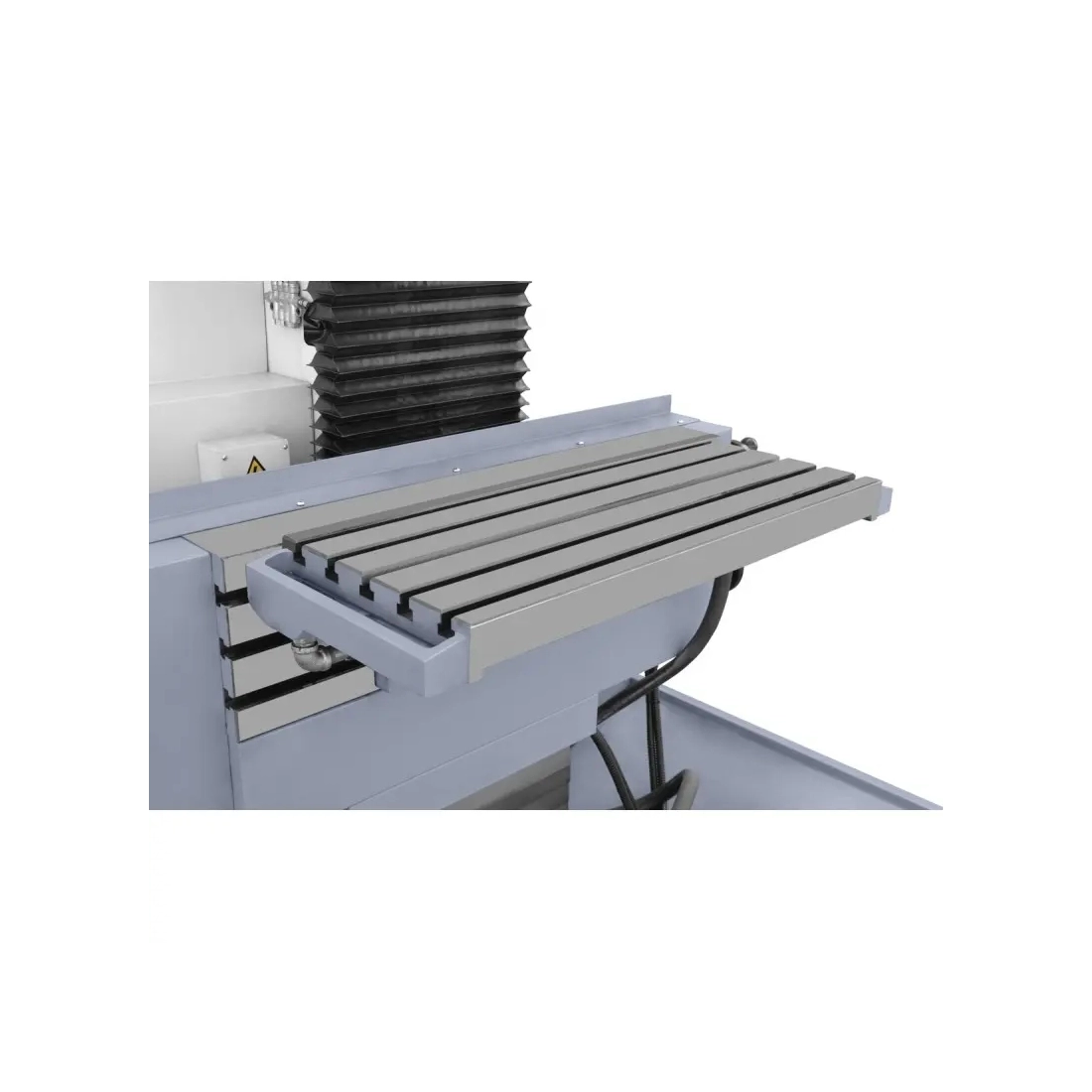

Corpul masiv al mașinii oferă rigiditate și amortizarea vibrațiilor. Masa orizontală de 800x400 mm, cu 6 canale T, și masa verticală de 1200x250 mm, cu 3 canale T, permit fixarea sigură a pieselor, cu o sarcină maximă de 200 kg.
Arborele principal și antrenarea
Arborele principal cu prindere ISO40 și turație de 40-2000 rot/min, antrenat de un motor de 3.0 kW, asigură productivitate la așchiere. Distanța arborelui față de suprafața mesei, de 180-580 mm pentru masa orizontală și 150-550 mm pentru masa verticală, precum și rotația capului de frezare vertical de ±60° permit prelucrarea pieselor de diferite dimensiuni și forme.
Ghidaje și acționări

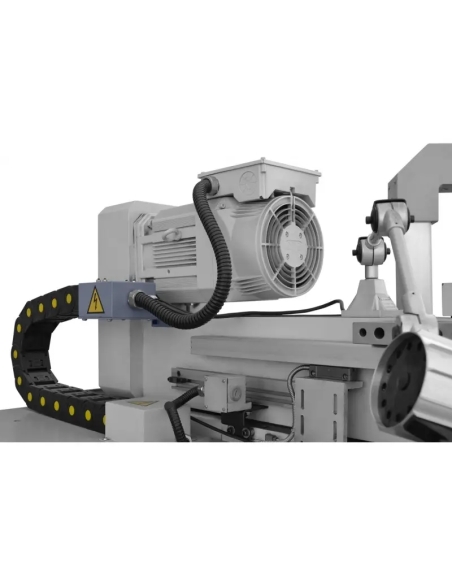

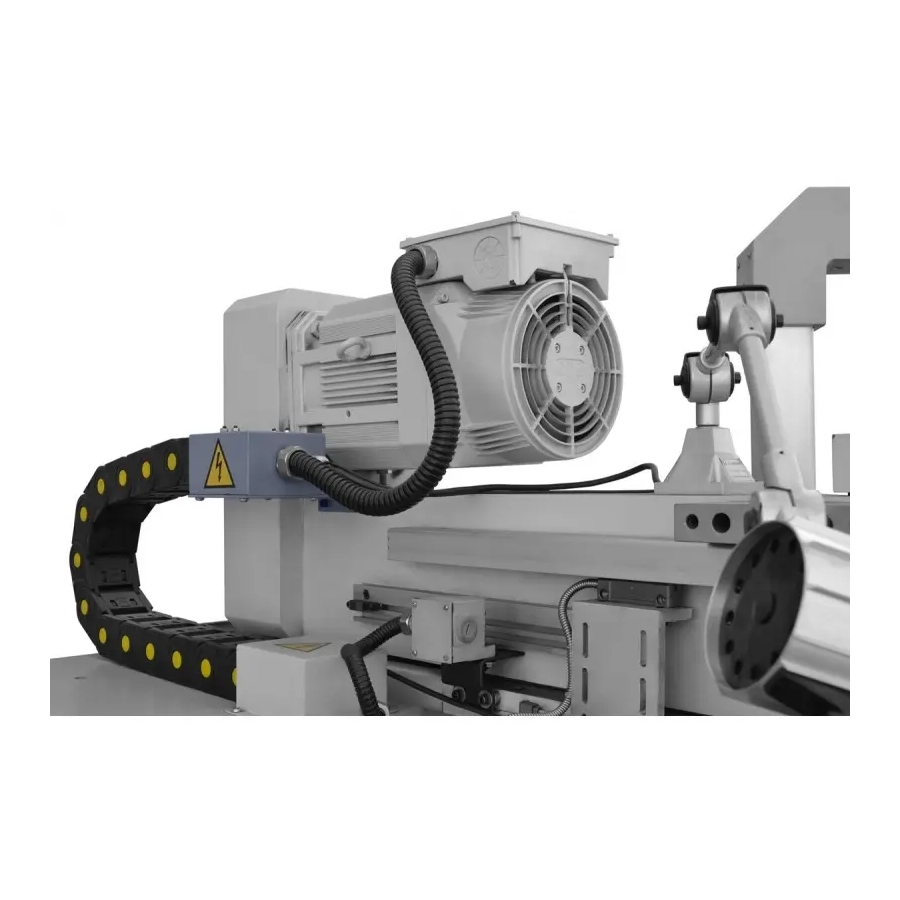

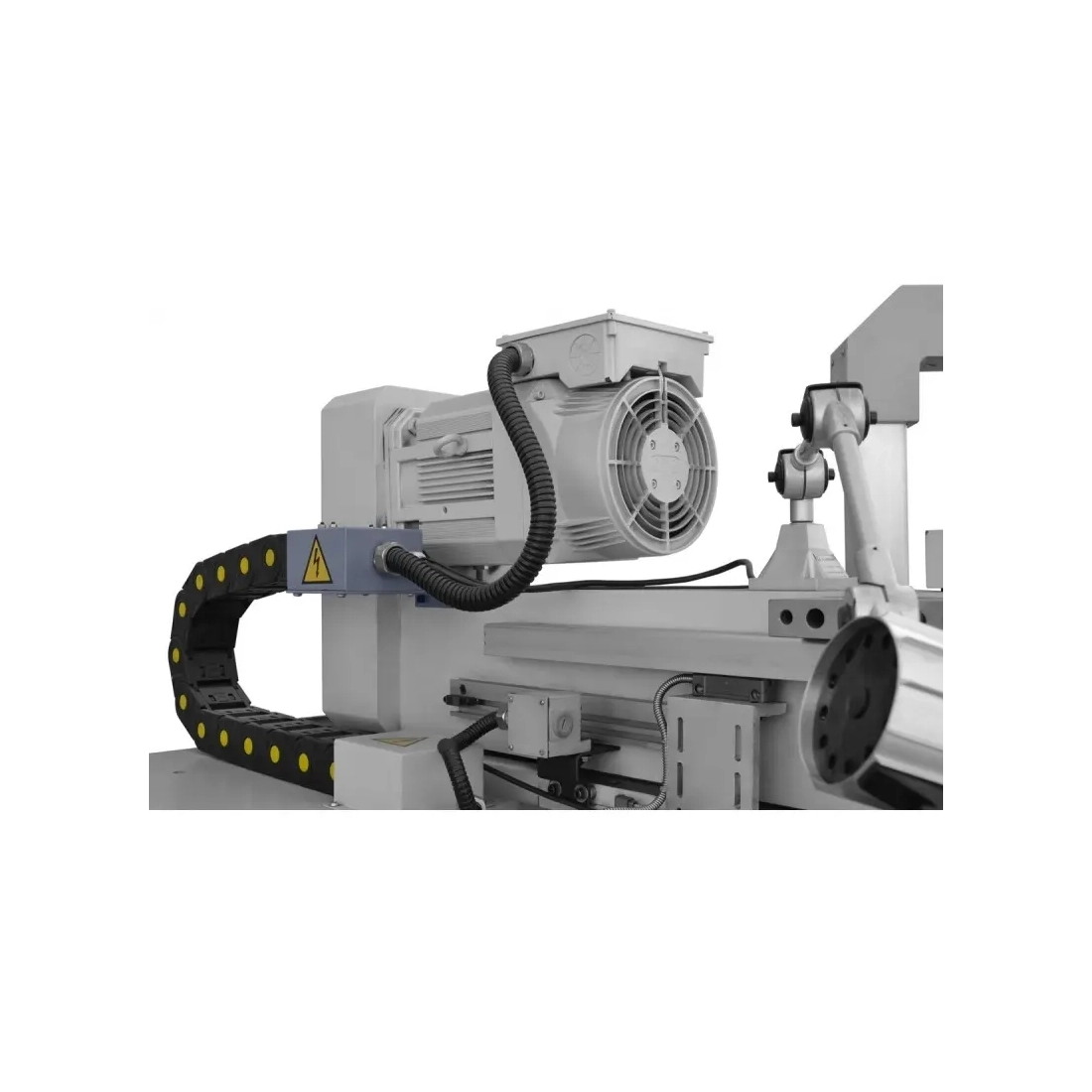

Ghidajele liniare și acționările servo de precizie, cu motor de avans de 1.3 kW, asigură mișcarea pe axele X, Y și Z, cu o cursă de 500x400x400 mm, avans continuu de 5-500 mm/min și avans rapid de 1200 mm/min.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, cu Fanuc disponibil opțional, include un panou compact cu grad de protecție IP65 și permite programarea precisă și optimizarea proceselor de prelucrare. Integrarea cu sisteme CAD/CAM facilitează adaptarea la proiecte de producție complexe.
Precizie și productivitate în lucru
Mașina de frezat CNC pentru metal CORMAK XN840 oferă precizie ridicată datorită comenzii CNC și construcției solide. Avansul continuu pe axe, de 5-500 mm/min, și avansul rapid de 1200 mm/min permit optimizarea traiectoriilor sculei. Motorul de 3.0 kW și arborele cu intervalul de turație 40-2000 rot/min permit efectuarea operațiilor de frezare, găurire, frezare a canalelor și filetare.
Aplicații și utilizări industriale
Centrul de frezare pentru metal CORMAK XN840 poate fi utilizat în următoarele domenii:
- Industria auto: producția componentelor de precizie, precum piesele de motor, transmisiile și carcasele.
- Construcția de mașini: prelucrarea arborilor, carcaselor și elementelor structurale.
- Matrițe și poansoane: realizarea matrițelor de injecție și a poansoanelor pentru industria auto și industria maselor plastice.
- Industria aeronautică: prelucrarea componentelor din aluminiu, titan și oțel inoxidabil.
- Ateliere de scule: execuția comenzilor unicat și de serie, inclusiv frezarea canalelor, filetarea și rectificarea găurilor.
Datorită meselor de lucru versatile și opțiunilor de configurare, centrul de prelucrare CNC poate fi integrat în ateliere și unități de producție.
Comenzi CNC Siemens Sinumerik 808D și Fanuc
Mașina de frezat scule CNC CORMAK XN840 poate fi echipată cu sisteme de comandă CNC Siemens și Fanuc.
Siemens Sinumerik 808D
Sinumerik 808D este o comandă CNC compactă pentru mașini CNC destinate prelucrării metalului și oferă:
- Interfață intuitivă: tastatură dedicată cu butoane mecanice și membrană, pentru programare și operare simplificate.
- Fiabilitate ridicată: gradul de protecție IP65 asigură funcționarea stabilă în condiții dificile de atelier.
- Funcții avansate: suport pentru cicluri de prelucrare și integrare cu sisteme CAD/CAM.
Fanuc
Fanuc este o comandă CNC opțională pentru mașina-unealtă CNC și oferă:
- Stabilitate în lucru: precizie în producția de serie pe termen lung.
- Funcții avansate: suport pentru operații complexe de așchiere.
- Interfață intuitivă: programare rapidă și operare facilă.
Parametri tehnici – CORMAK XN840
| Dimensiuni masă | 800 mm x 400 mm |
| Cursă masă | 500x400x400 mm |
| Număr canale T | 6 |
| Lățime canale T | 14 mm |
| Dimensiuni masă verticală | 1200 x 250 mm |
| Număr canale T masă verticală | 3 |
| Lățime canale T masă verticală | 14 mm |
| Distanța dintre canalele T | 63 mm |
| Distanța dintre suprafața mesei și coloană | 165 mm |
| Sarcina maximă pe masă | 200 kg |
| Con arbore | ISO40 |
| Distanța arborelui orizontal față de masă | 180 - 580 mm |
| Distanța arborelui vertical față de masă | 150 - 550 mm |

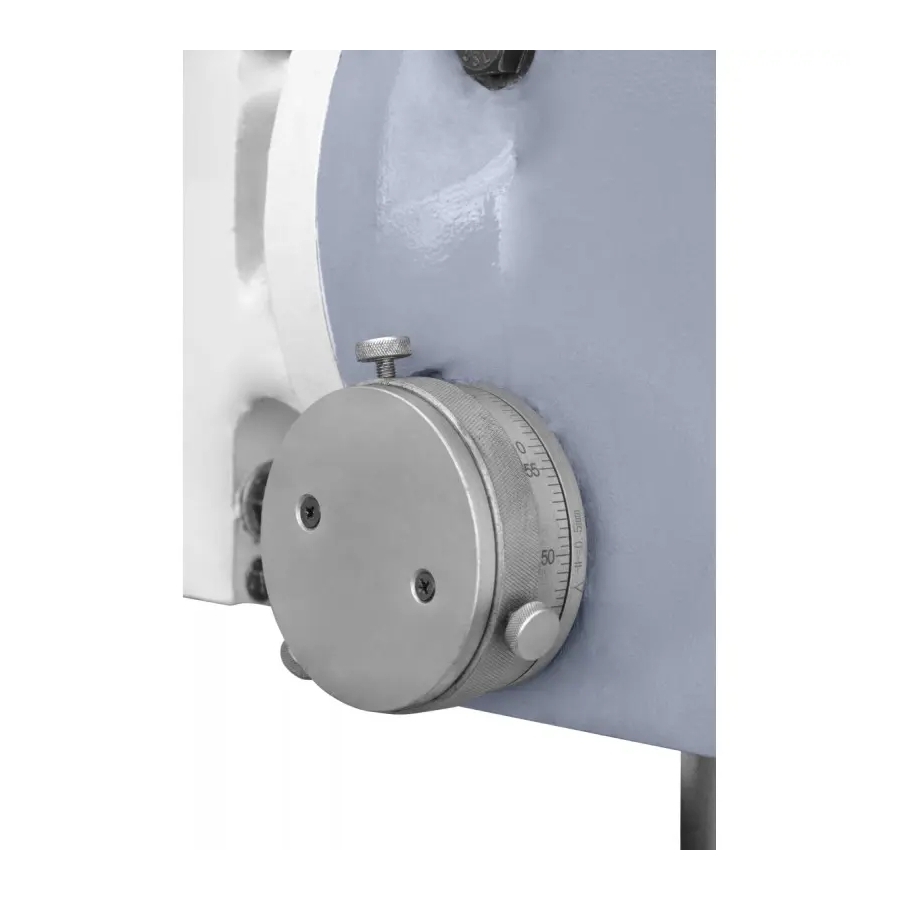

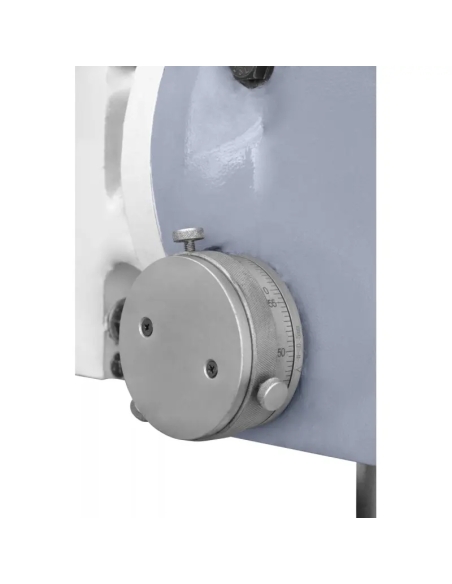

| Rotația capului de frezare vertical | ±60° |
| Distanța maximă de la centrul arborelui la ghidajul coloanei | 565 mm |
| Interval turație arbore vertical și orizontal | 40-2000 rot/min (18 trepte) |
| Viteză avans (X/Y/Z) | 5 - 500 mm/min |
| Viteză avans rapid (X/Y/Z) | 1200 mm/min |
| Putere motor avans | 1,3 kW |
| Putere motor principal | 3,0 kW |
| Putere motor lichid de răcire | 0,9 kW |
| Dimensiuni | 1740x1540x2020 mm |
| Greutate | 2450 kg |
Echipare standard
- Comandă CNC Siemens Sinumerik 808D
- Lichid de răcire și pompă
- Apărătoare
- Scule pentru operare
- Manual de utilizare
- DTR
Echipare opțională
- Comandă CNC Fanuc
- Sondă automată de măsurare a sculei
- Sondă automată de măsurare a piesei
- Carcasă etanșă a mașinii

Instrucțiuni de utilizare pentru comenzi
SIEMENS SINUMERIK 808
- Tip mașină
- Mașină CNC de frezat unelte
- Greutate
- 2450 kg
- Putere motor
- 3 kW
- Material prelucrat
- Aliaje de titan
Aluminiu
Oțel - Dimensiuni masă principală
- 800 × 400 mm
- Turație ax freză
- 40–2000 rot./min
- Număr trepte de turație ax freză
- 18
- Funcții
- Alezare
Danturare
Filetare
Frezare
Frezarea canalelor
Găurire
Rectificarea găurilor - Interfață portsculă
- ISO 40
- Tip acționare
- Servoacționări
- Cursă axa Z
- 400 mm
- Tip ghidaj liniar
- Liniare
- Controler
- FANUC (opțional)
Siemens SINUMERIK 808D (standard) - Compatibilitate software
- CAD/CAM
- Etanșare carcasă
- Etanșă (opțional)
- Putere pompă lichid de răcire
- 0,9 kW
- Tip comandă
- CNC
- Sistem de răcire sculă
- Cu pompă
- Distanță arbore masă
- 150–550 mm
- Distanță arbore coloană
- 565 mm
- Unghi rotație cap frezare
- ±60°
- Lățime canale T masă freză
- 14 mm
- Număr canale T masă freză
- 6
- Sarcină maximă pe masă
- 200 kg
- Distanță ax orizontal față de masă
- 180–580 mm
- Orientare frezare
- Orizontală
Verticală - Dimensiuni masă verticală
- 1200 × 250 mm
- Număr canale T masă verticală
- 3
- Lățime canale T masă verticală
- 14 mm
- Distanță între canale T
- 63 mm
- Distanță masă-coloană
- 165 mm
- Viteză de avans axe
- 5–500 mm/min
- Putere motor avans
- 1,3 kW
- Cursă axa Y
- 400 mm
- Grad de protecție panou
- IP65
- Sondă de scule
- Opțională
- Sondă de măsurare
- Opțională
- Înălțime
- 2020 mm
- Lățime
- 1540 mm
- Lungime
- 1740 mm
- Cursă axa X
- 500 mm
- Avans rapid axa X
- 1200 mm/min
- Avans rapid axa Z
- 1200 mm/min
- Avans rapid axa Y
- 1200 mm/min
Mașină CNC de frezat scule CORMAK XN840

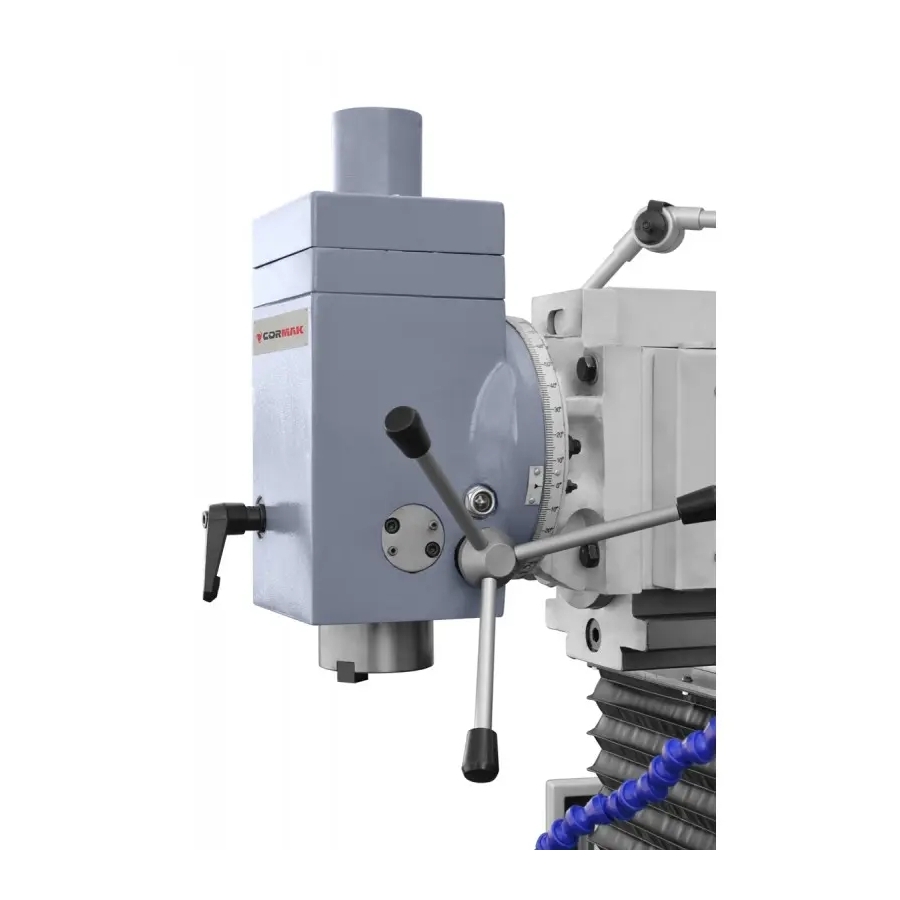

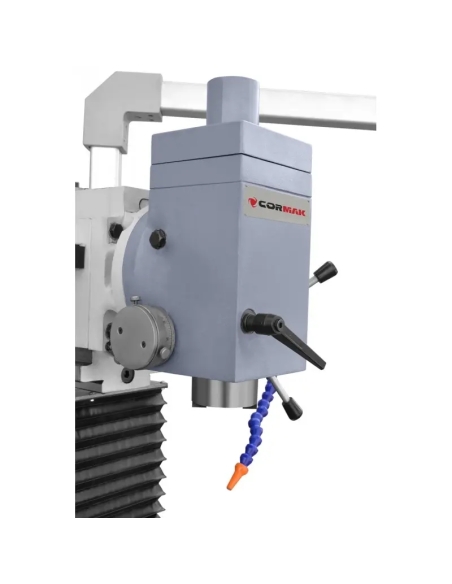

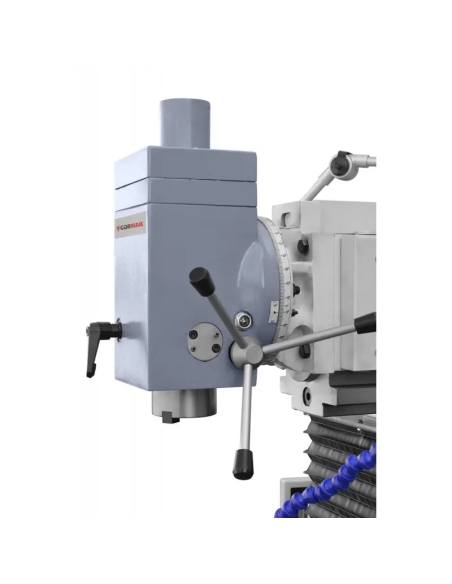

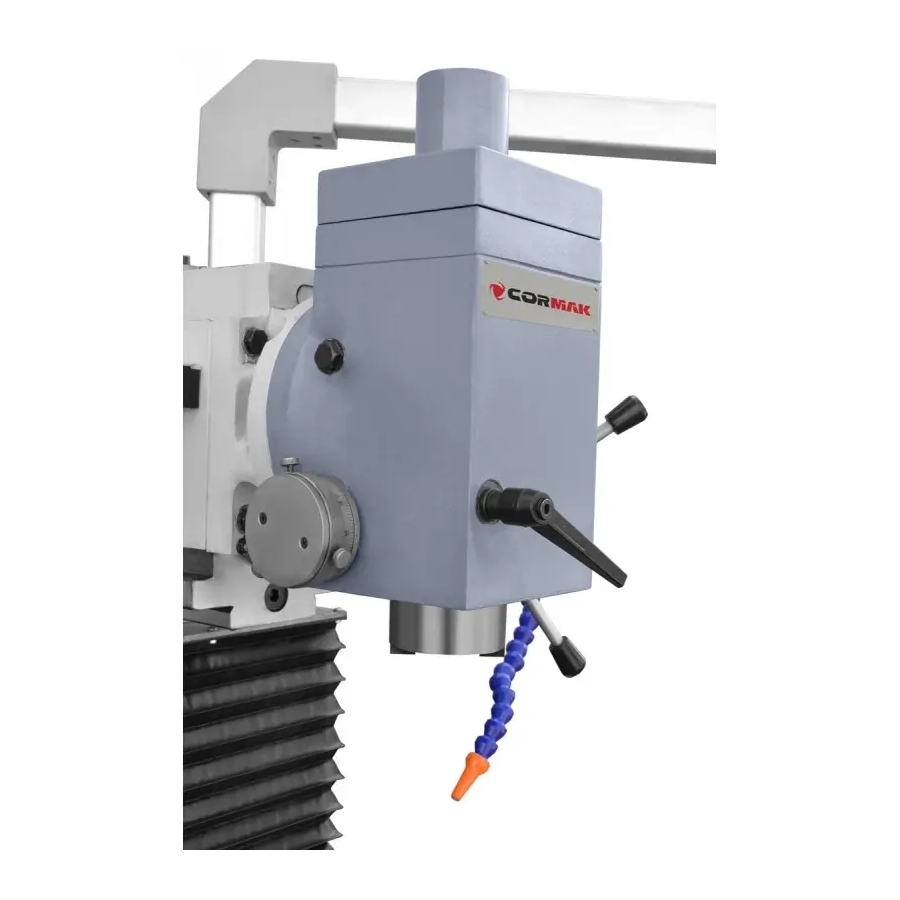

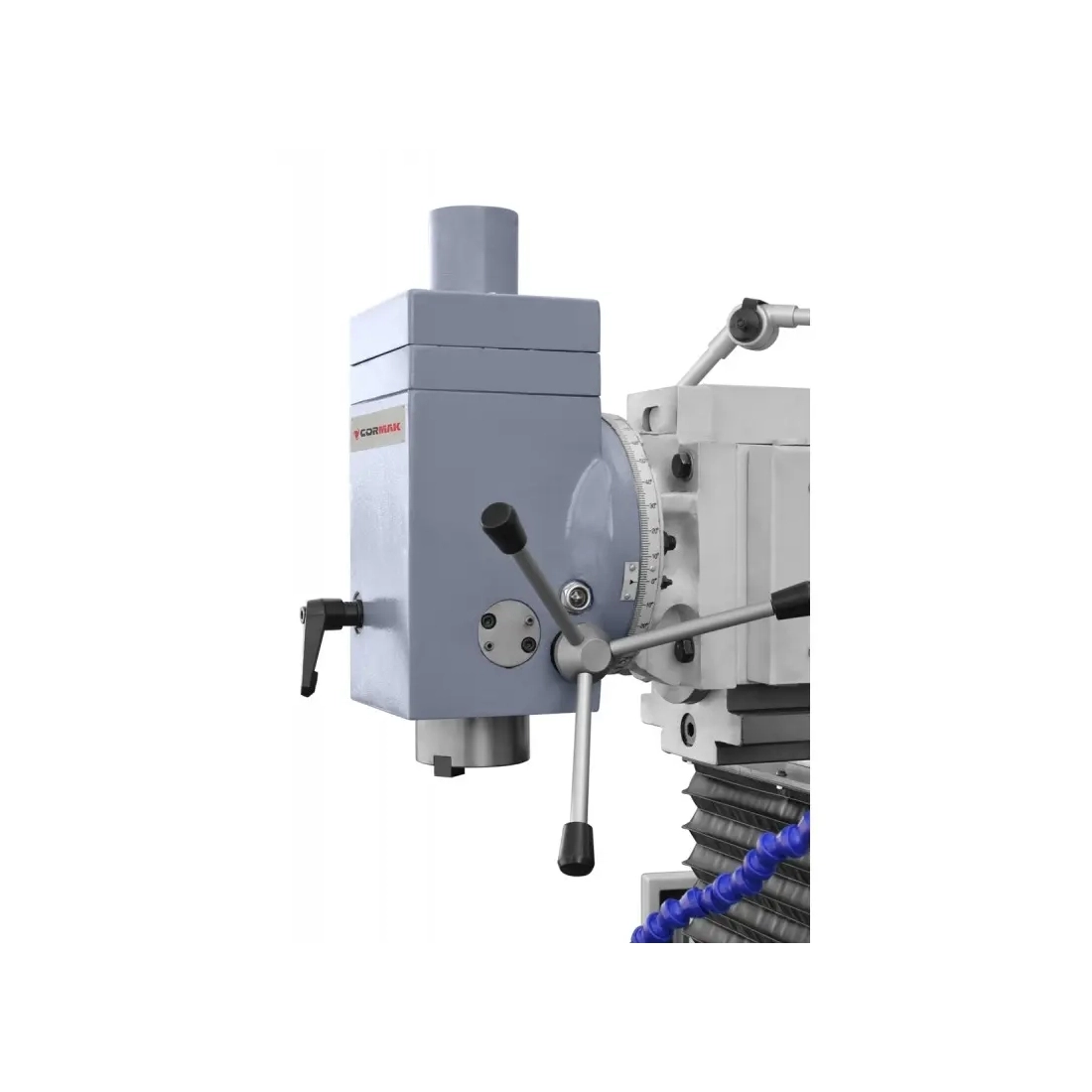

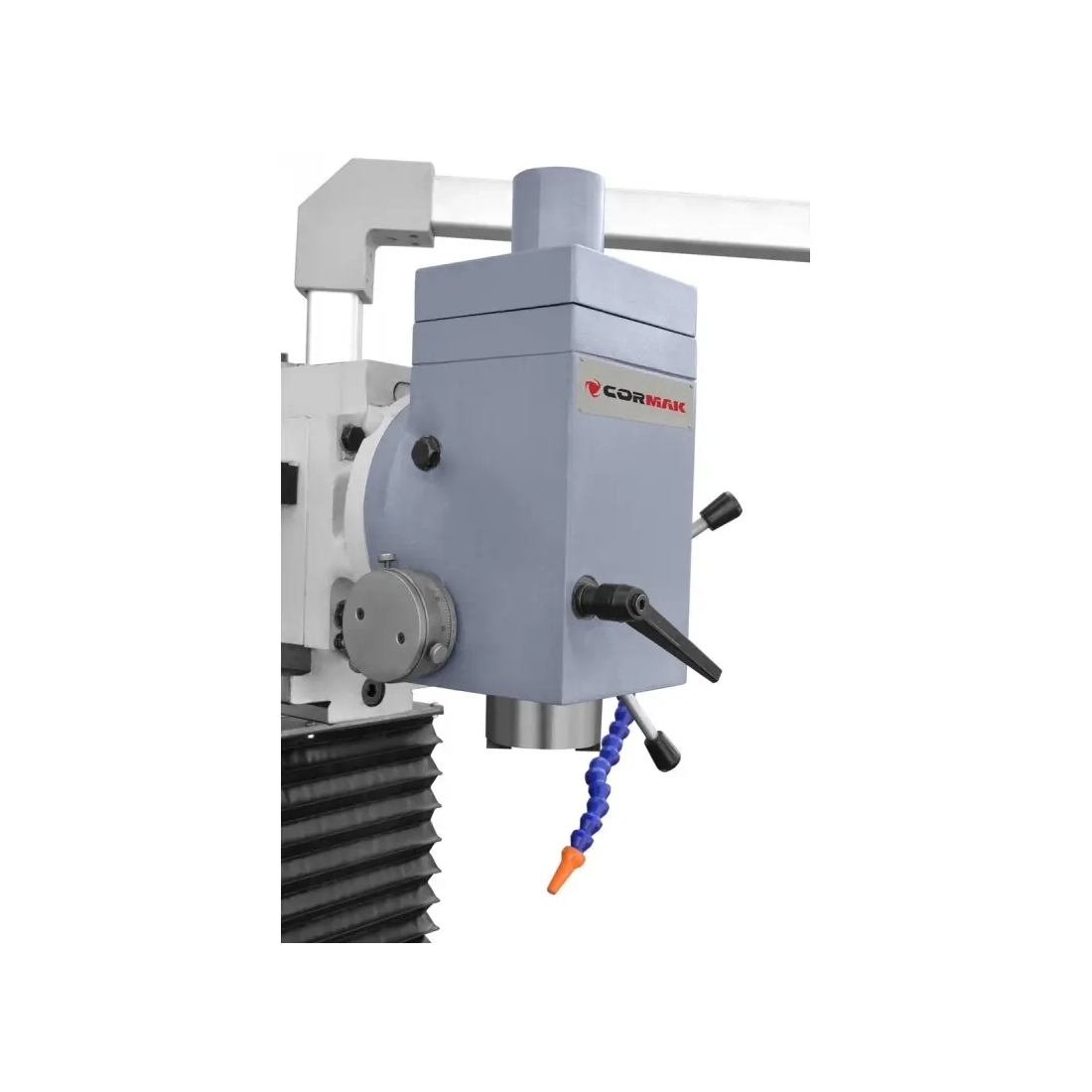

Mașina de frezat scule CNC CORMAK XN840 este echipată cu un cap de frezare vertical, pivotant în intervalul ±60°, și cu un sistem de frezare orizontal.
Destinată atelierelor de sculărie și realizării produselor complexe, de înaltă calitate, mașina are o construcție compactă care permite prelucrarea unor piese relativ mari.
