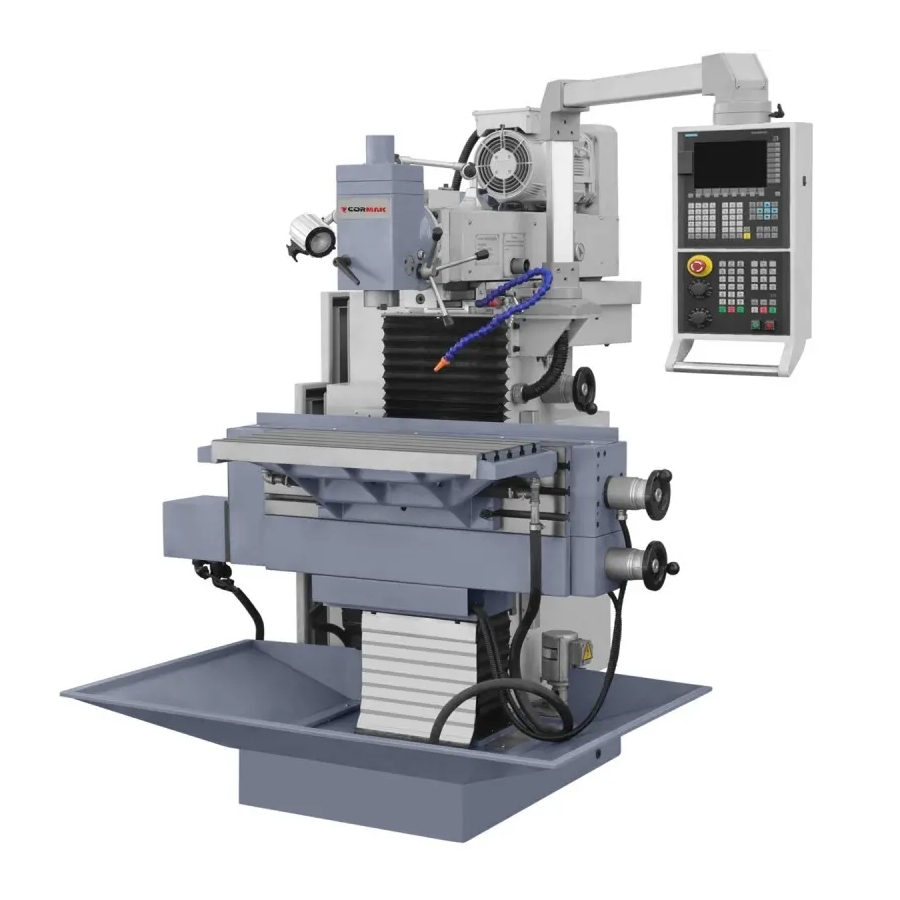

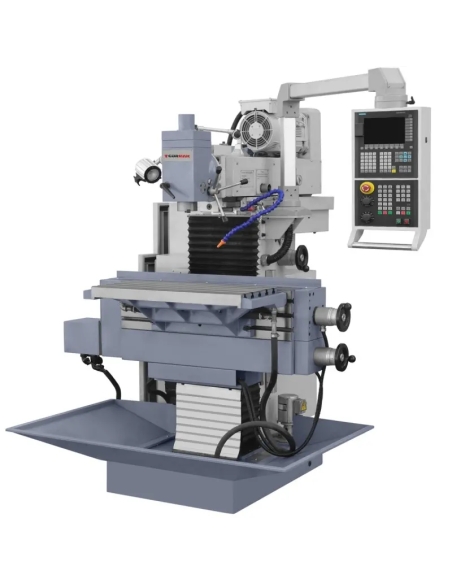

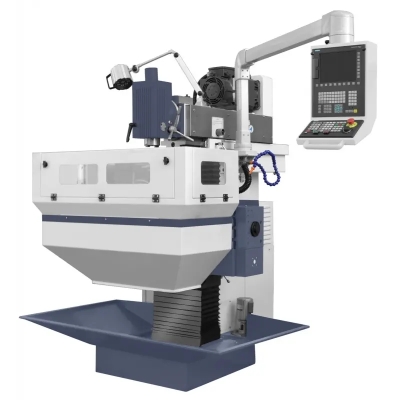

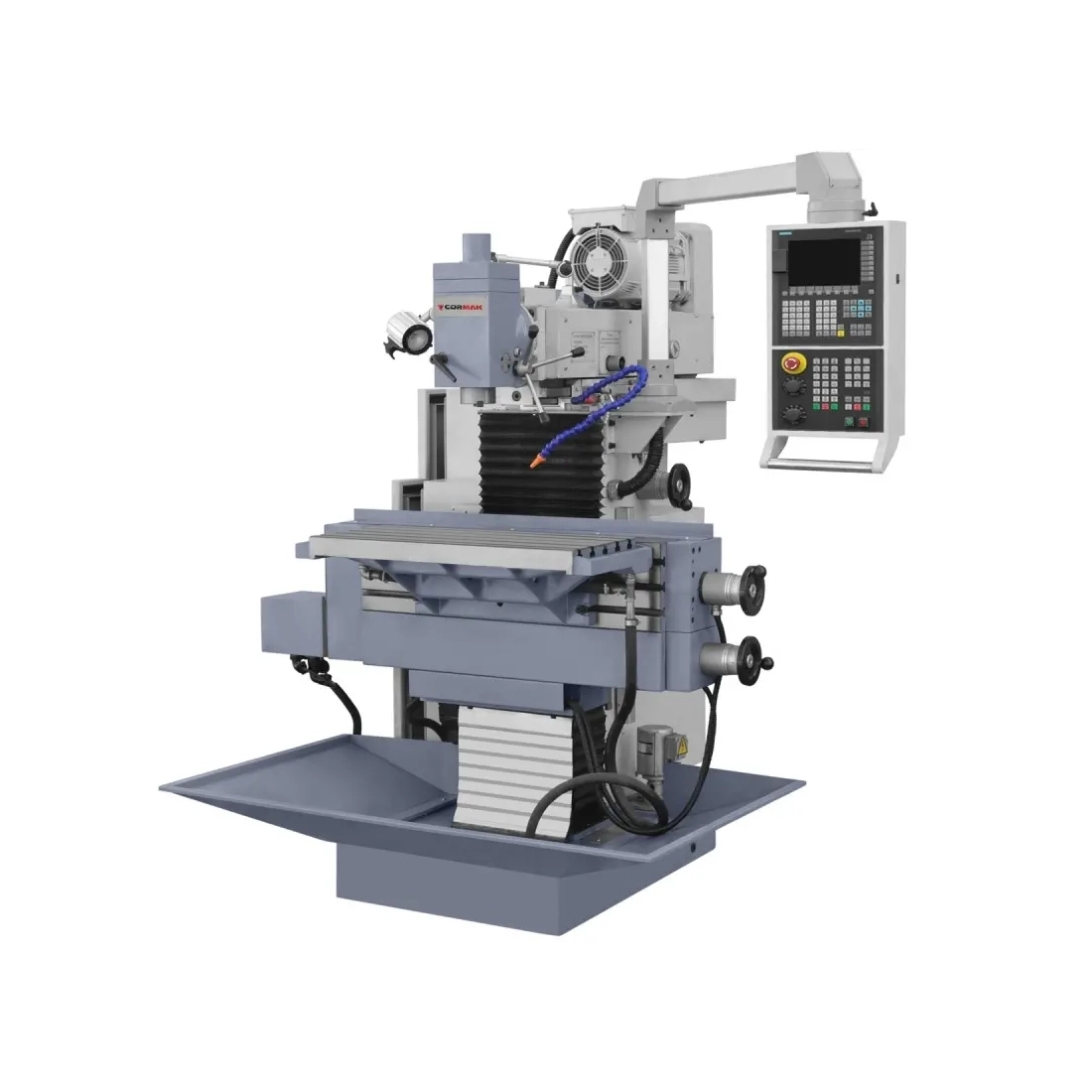

Mașină CNC de frezat unelte CORMAK XN830
Freza CNC CORMAK XN830 este o mașină CNC avansată, concepută pentru prelucrarea precisă a metalului în aplicații industriale exigente. Echipată cu control Siemens Sinumerik 808D și o construcție robustă, această mașină oferă fiabilitate, precizie ridicată și versatilitate în operare.
Principalele avantaje ale frezei CNC CORMAK XN830
CORMAK XN830 combină un design compact cu tehnologie modernă, oferind avantaje importante în procesele de producție:
- Masă de lucru versatilă: masa cu dimensiuni de 750x320 mm, 5 canale T de 14 mm și sarcină maximă de 200 kg permite prelucrarea pieselor cu forme și dimensiuni variate.
- Precizie înaltă: controlul Siemens Sinumerik 808D asigură acuratețe la poziționare și repetabilitate, inclusiv pentru geometrii complexe.
- Ax principal eficient: turația axului în intervalul 40–1600 rot/min, prinderea ISO40 și motorul de 3.0 kW permit prelucrarea materialelor precum oțelul, aluminiul sau aliajele de titan.
- Stabilitatea construcției: mașina cu greutatea de 2200 kg și corpul masiv minimizează vibrațiile în operațiile intensive de așchiere.
- Avansuri flexibile: avans manual longitudinal de 405 mm și transversal de 390 mm, precum și avans automat longitudinal de 395 mm și transversal de 380 mm.
- Configurare flexibilă: posibilitatea integrării controlului Fanuc și a opțiunilor suplimentare, precum sondele automate de măsurare, mărește versatilitatea mașinii.
- Operare intuitivă: Siemens Sinumerik 808D dispune de tastatură dedicată și interfață simplă pentru programare și utilizare.
- Construcție compactă: dimensiunile de 1820x1640x1710 mm și motorul de 3.0 kW permit integrarea mașinii în procesele de producție.
- Aplicații extinse: permite realizarea operațiilor de frezare, găurire, mortezare a canelurilor, filetare, alezare, danturare și rectificare a găurilor într-un singur ciclu de producție.

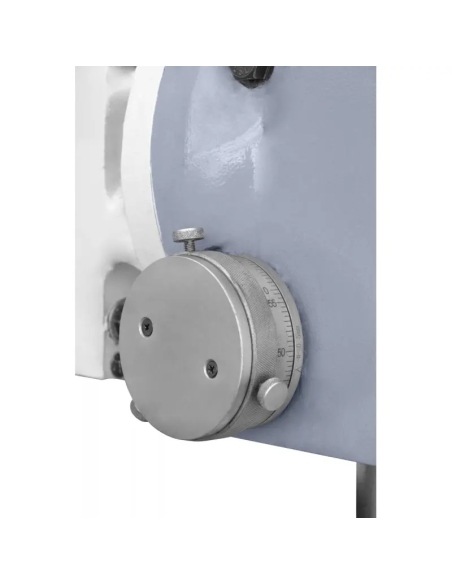

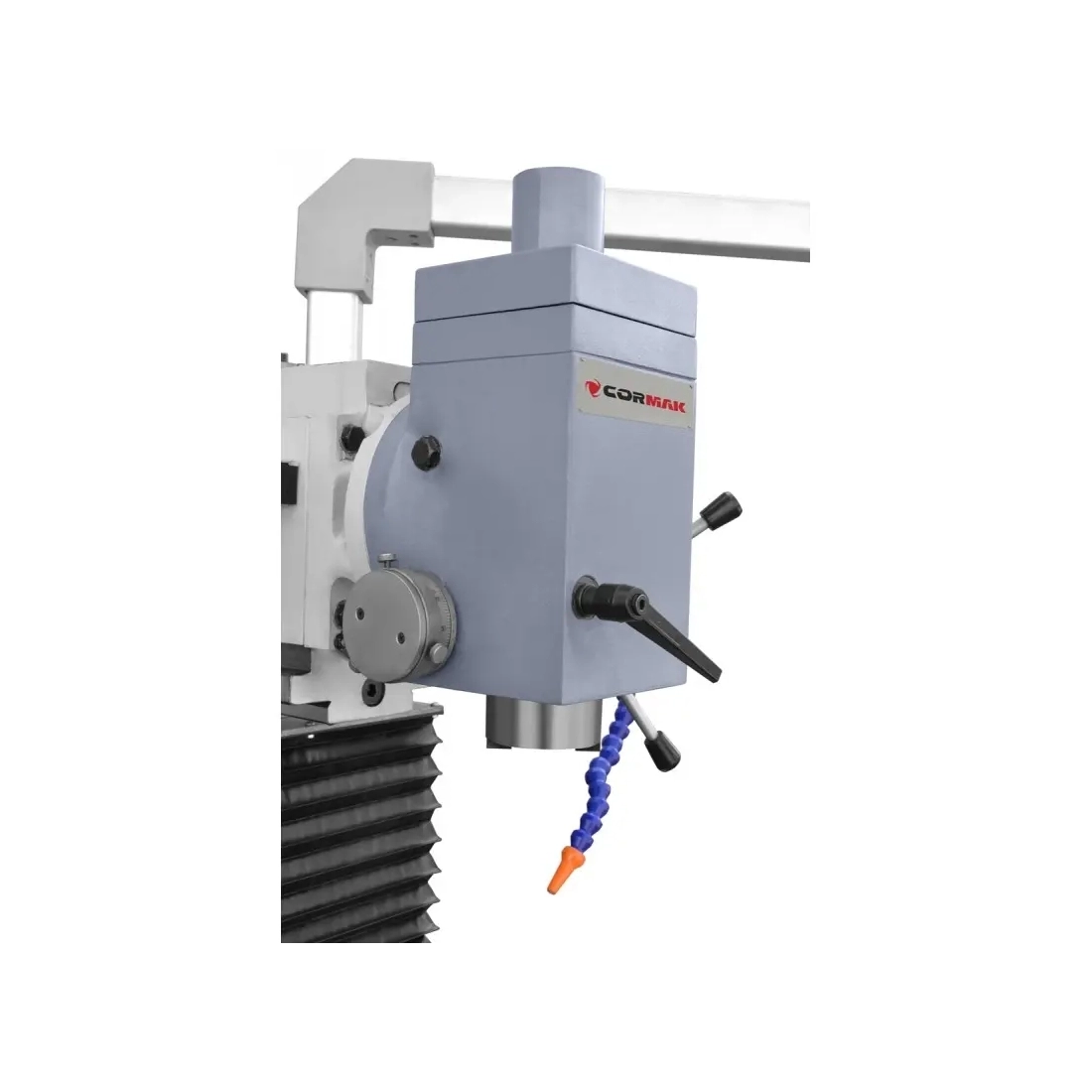

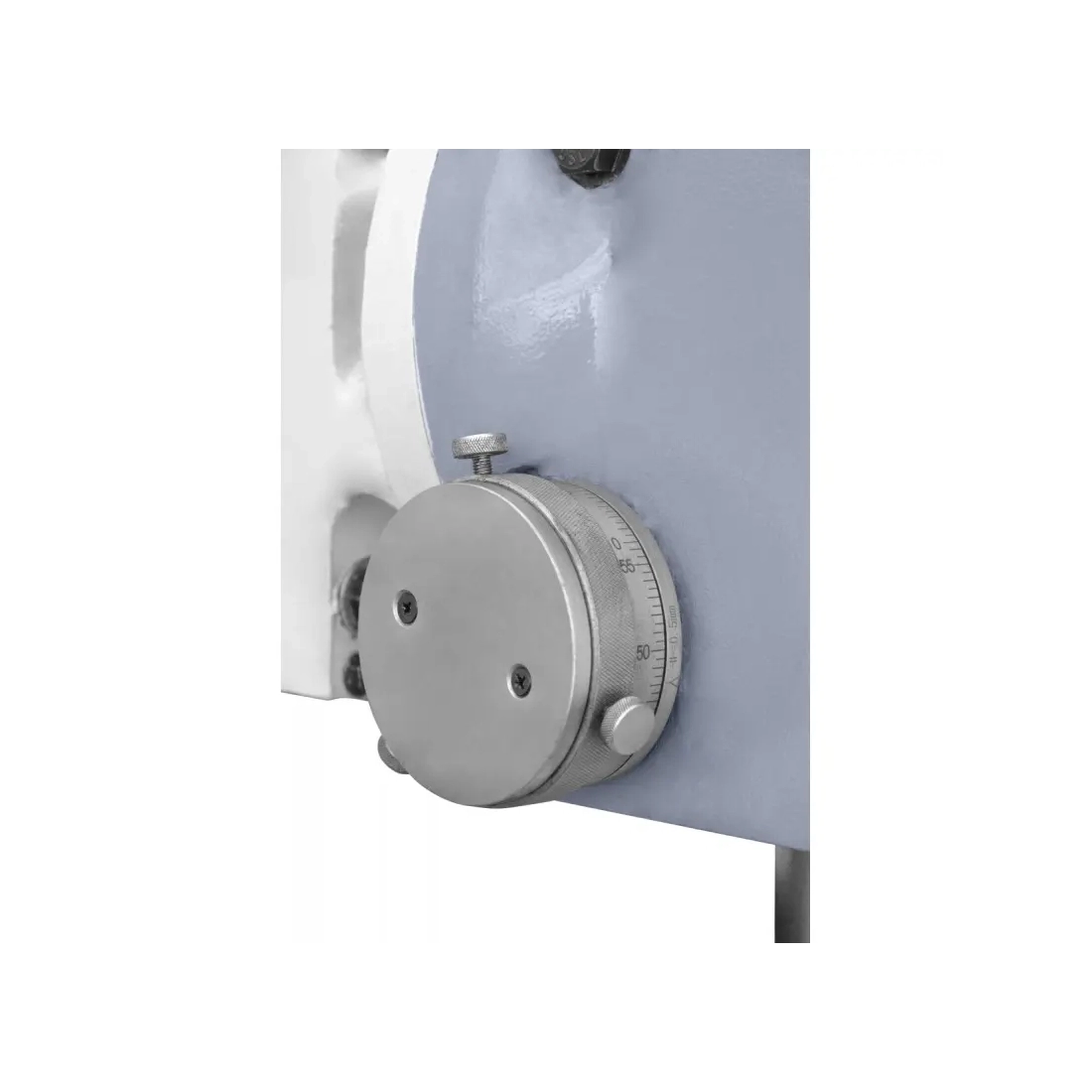

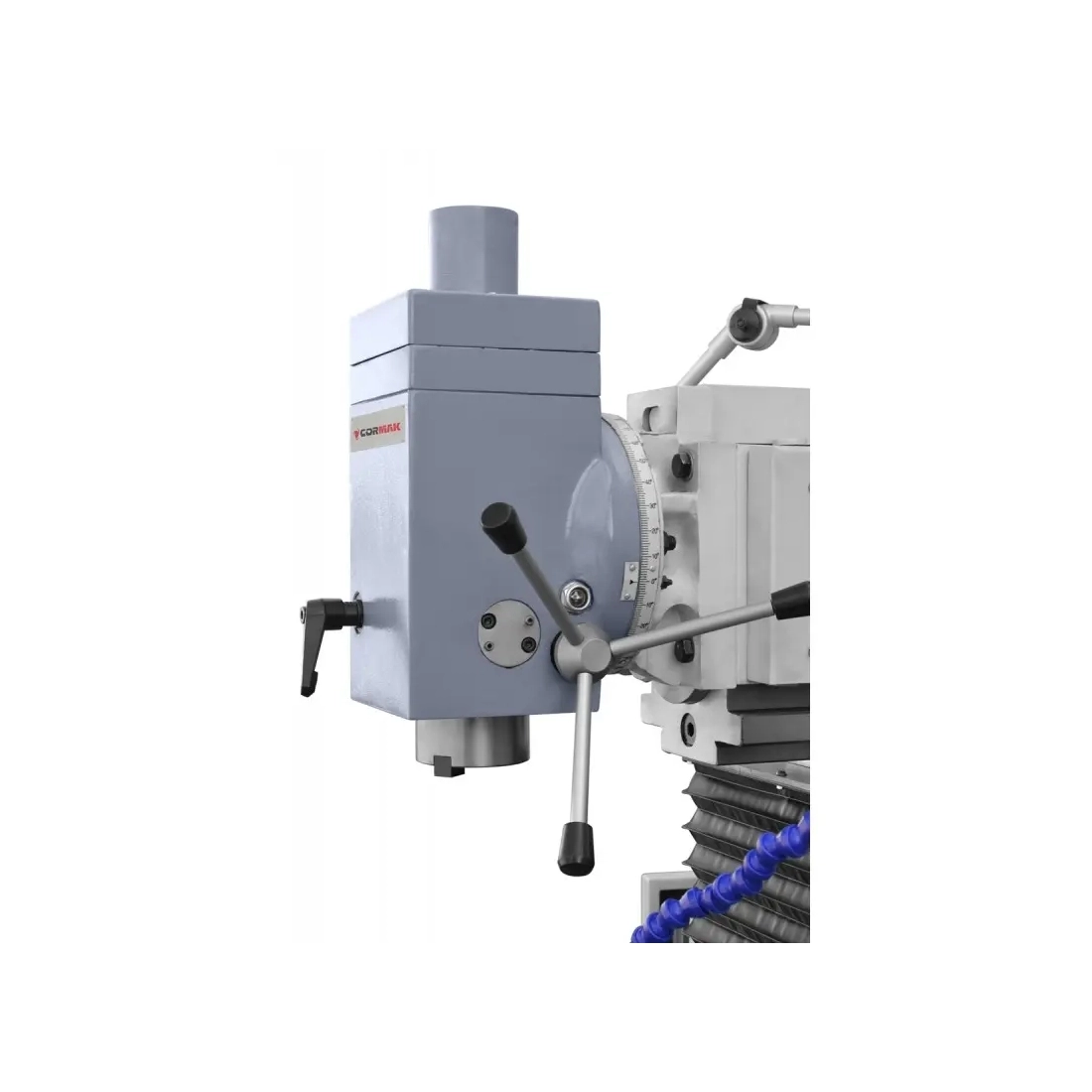

- Rotirea capului de frezare: capul de frezare cu rotire ±60° permite prelucrări precise la unghiuri diferite.
Centrul CNC CORMAK XN830 este destinat atelierelor și unităților de producție care necesită o freză de metal precisă și versatilă.
Construcția și tehnologia frezei CNC CORMAK XN830
CORMAK XN830 a fost proiectată pentru durabilitate, precizie și utilizare facilă.
Construcție și masă de lucru

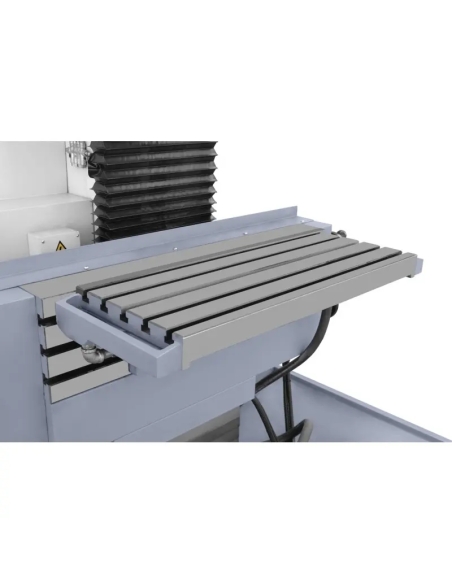

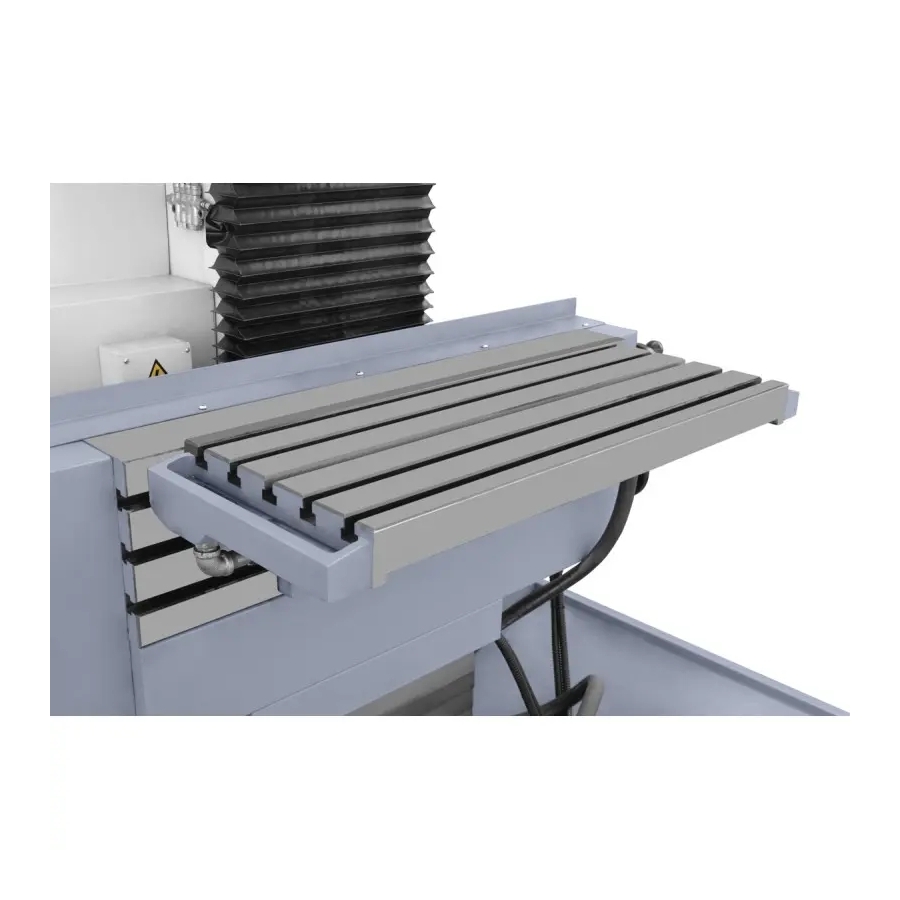

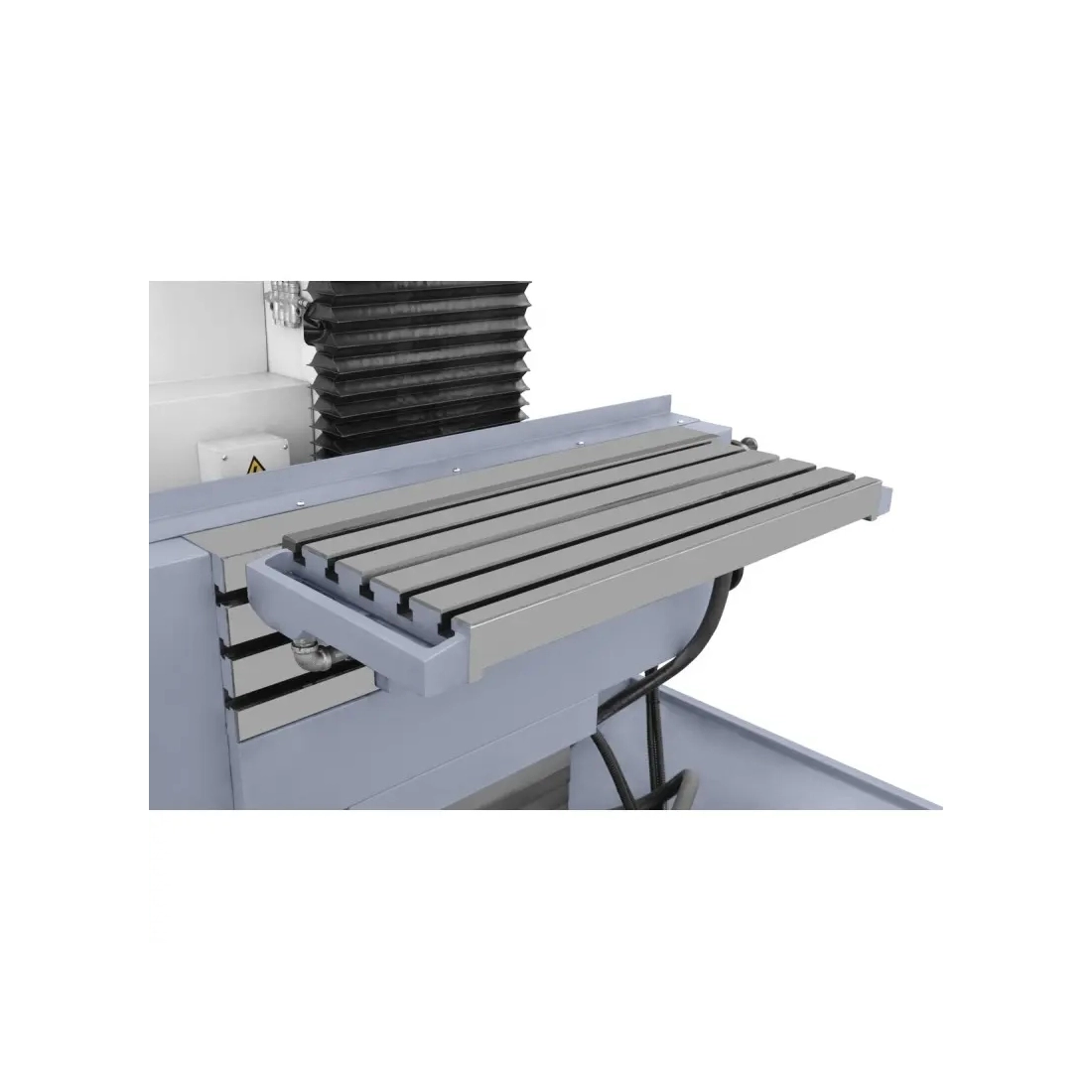

Corpul masiv al mașinii, realizat din materiale de înaltă calitate, oferă rigiditate și amortizarea vibrațiilor. Masa de lucru de 750x320 mm, cu 5 canale T de 14 mm, asigură prinderea pieselor și suportă o sarcină maximă de 200 kg.
Ax principal și antrenare

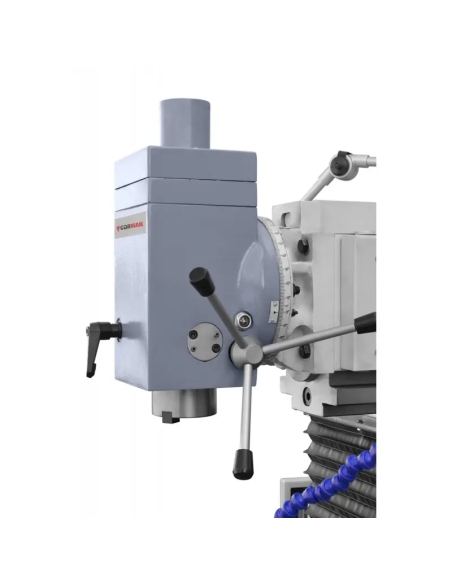

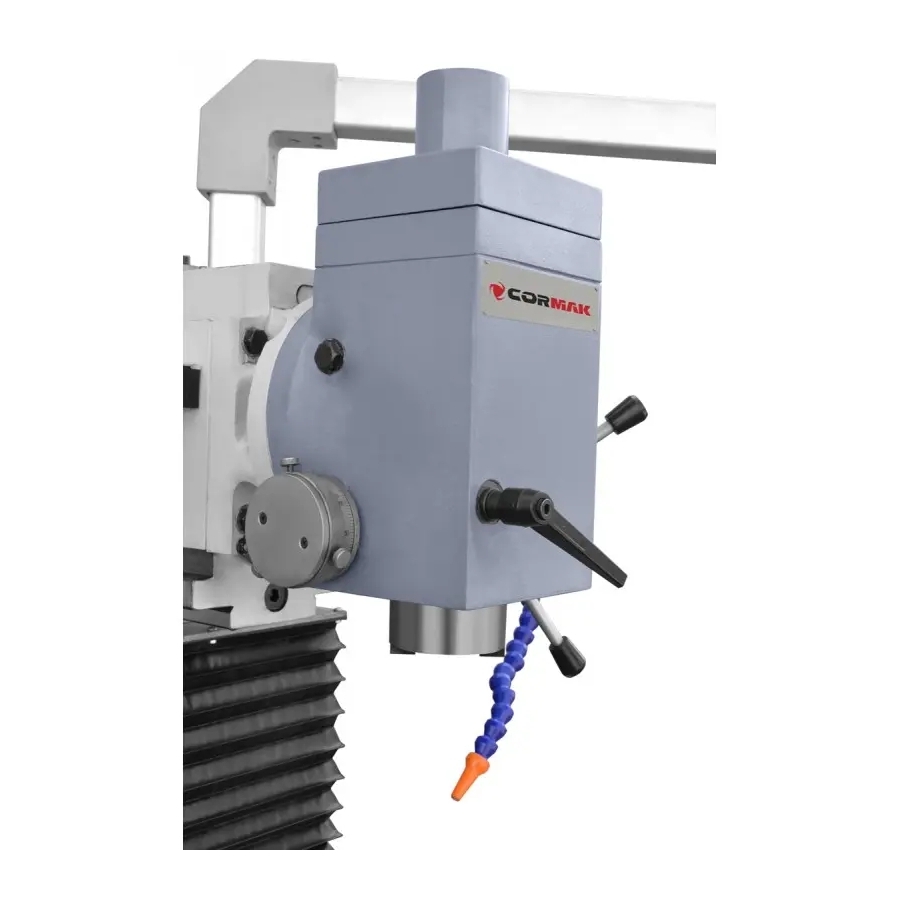

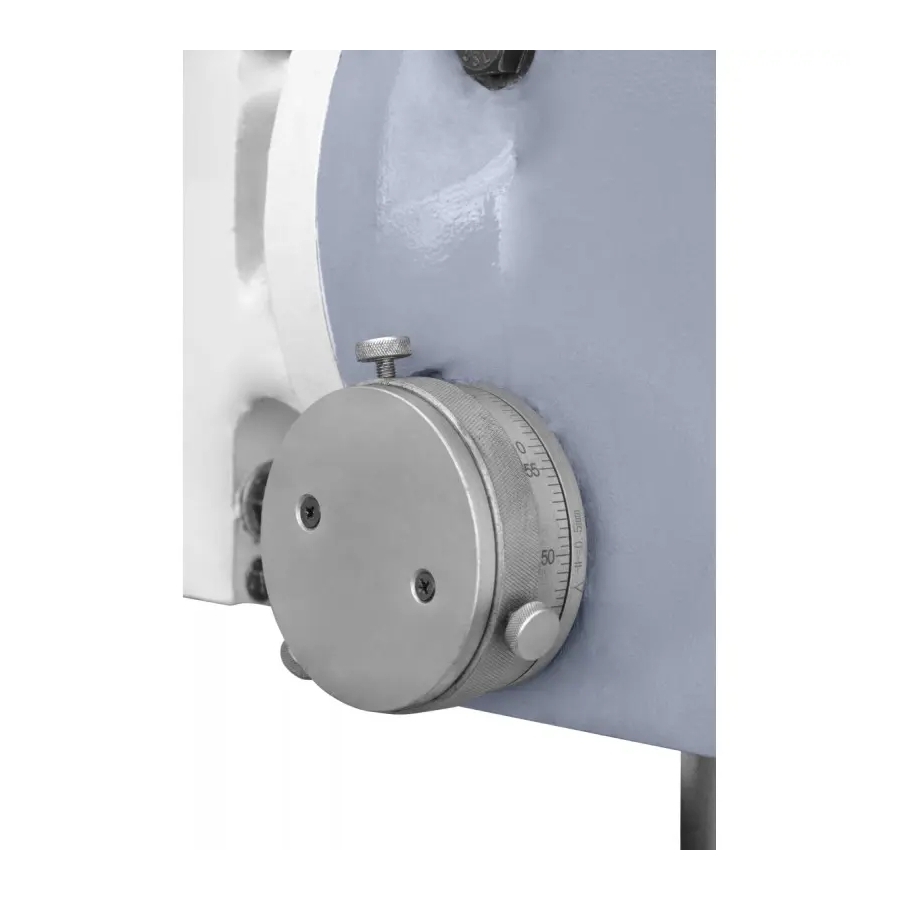

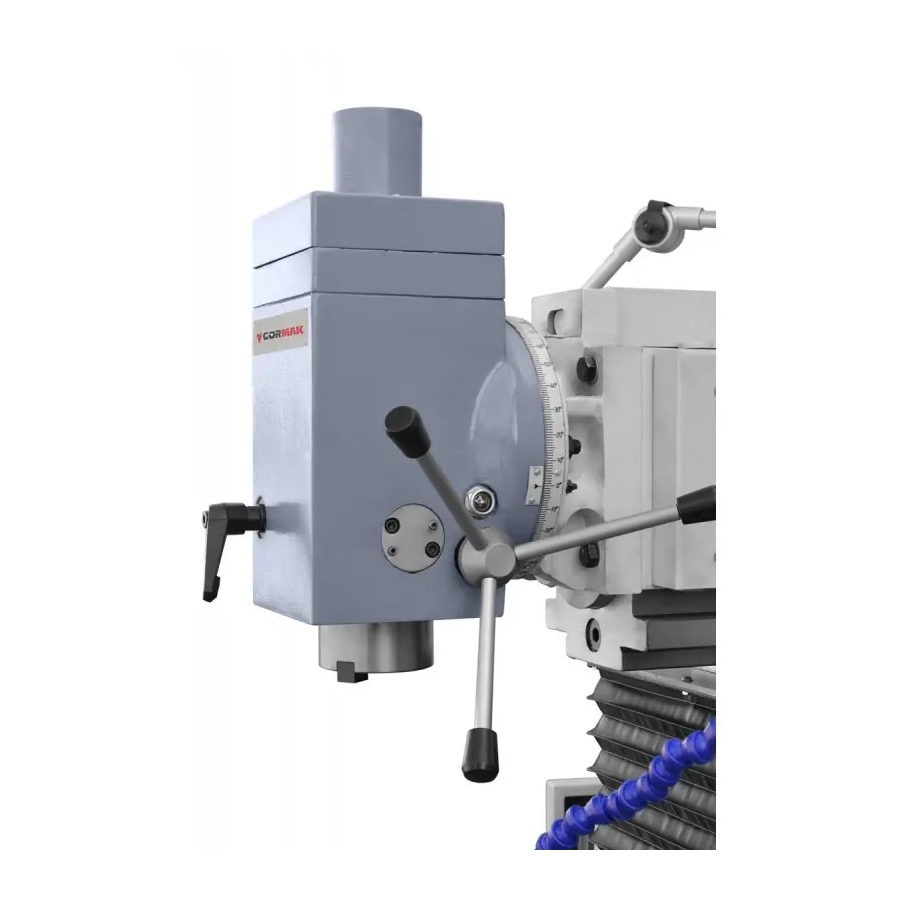

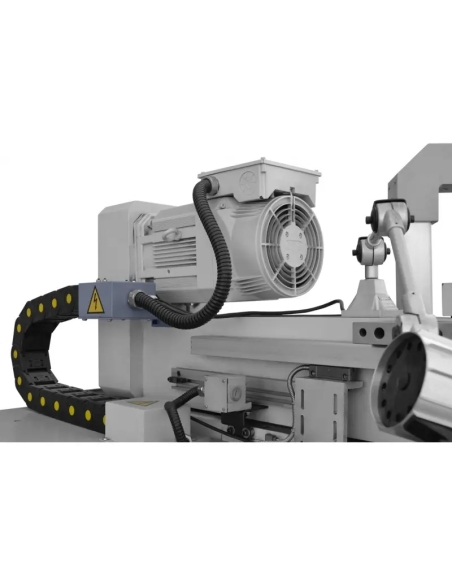

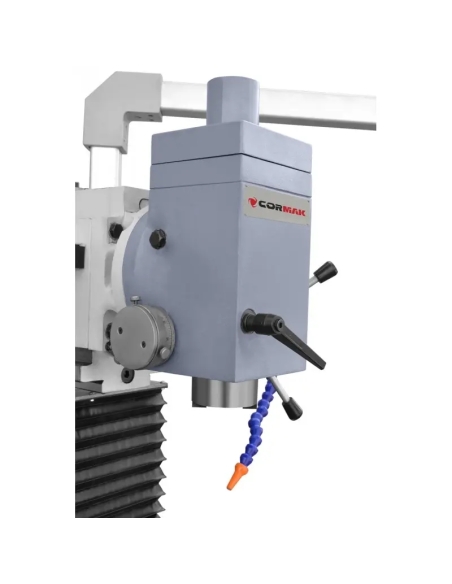

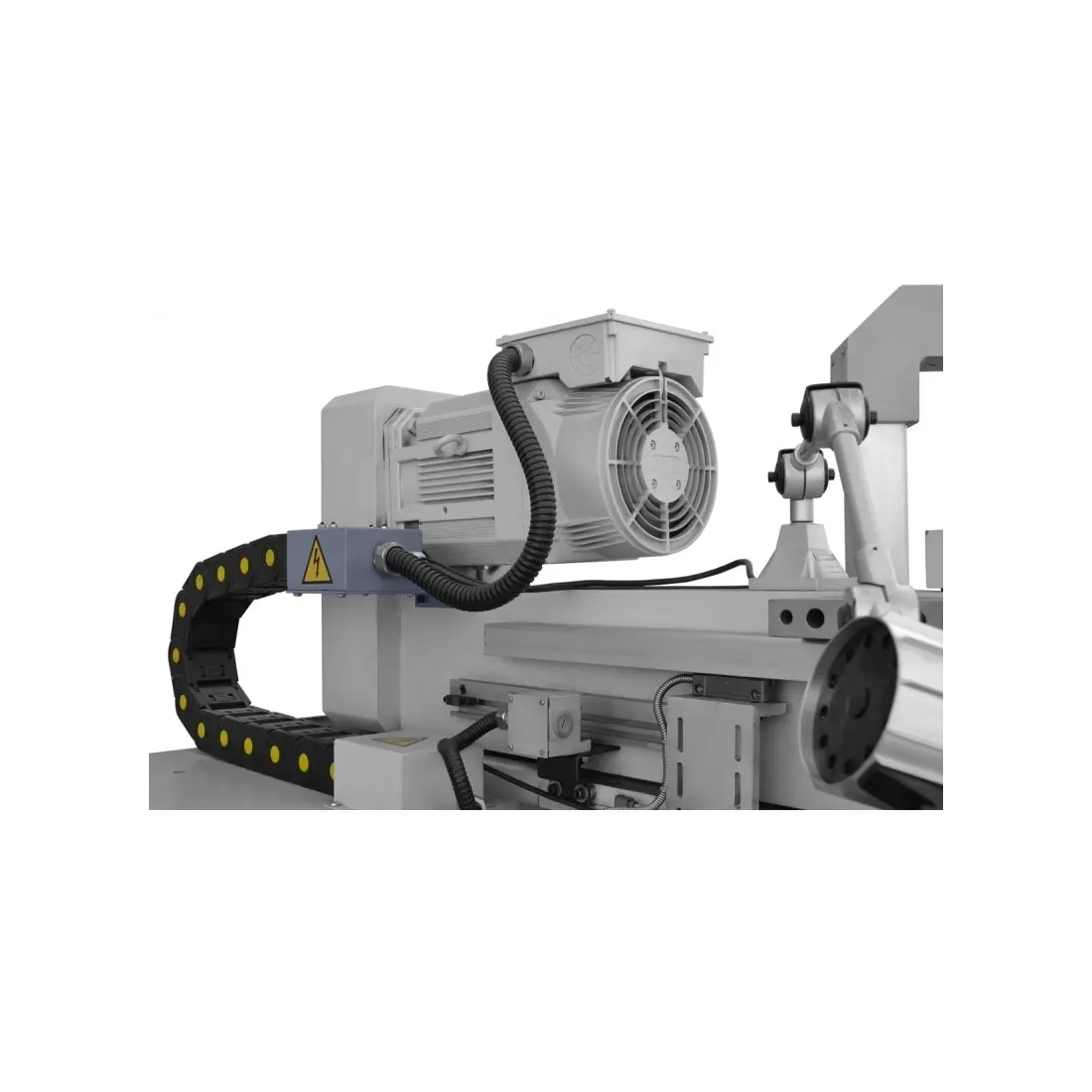

Axul cu prindere ISO40 și interval de turații de 40–1600 rot/min, antrenat de un motor de 3.0 kW, asigură o capacitate ridicată de așchiere. Distanța axului față de masă este de 105–495 mm pentru axul vertical și de 135–535 mm pentru axul orizontal. Rotirea capului de frezare la ±60° permite prelucrarea pieselor cu dimensiuni și forme diverse.
Ghidaje și acționări

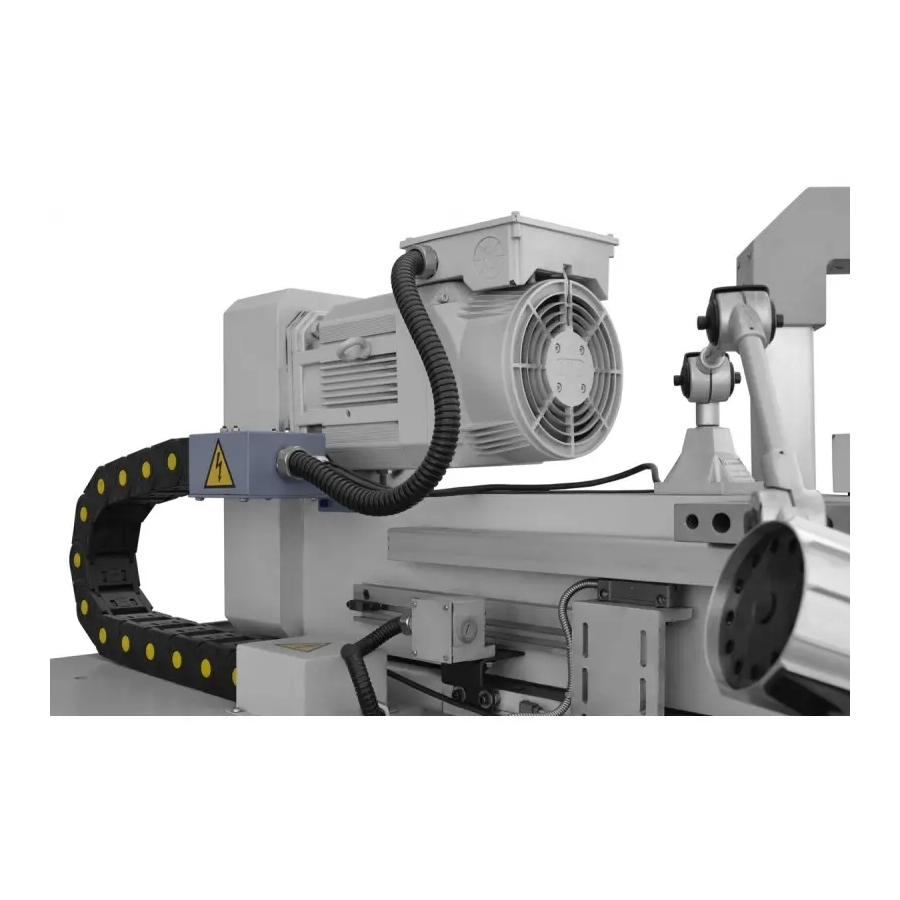

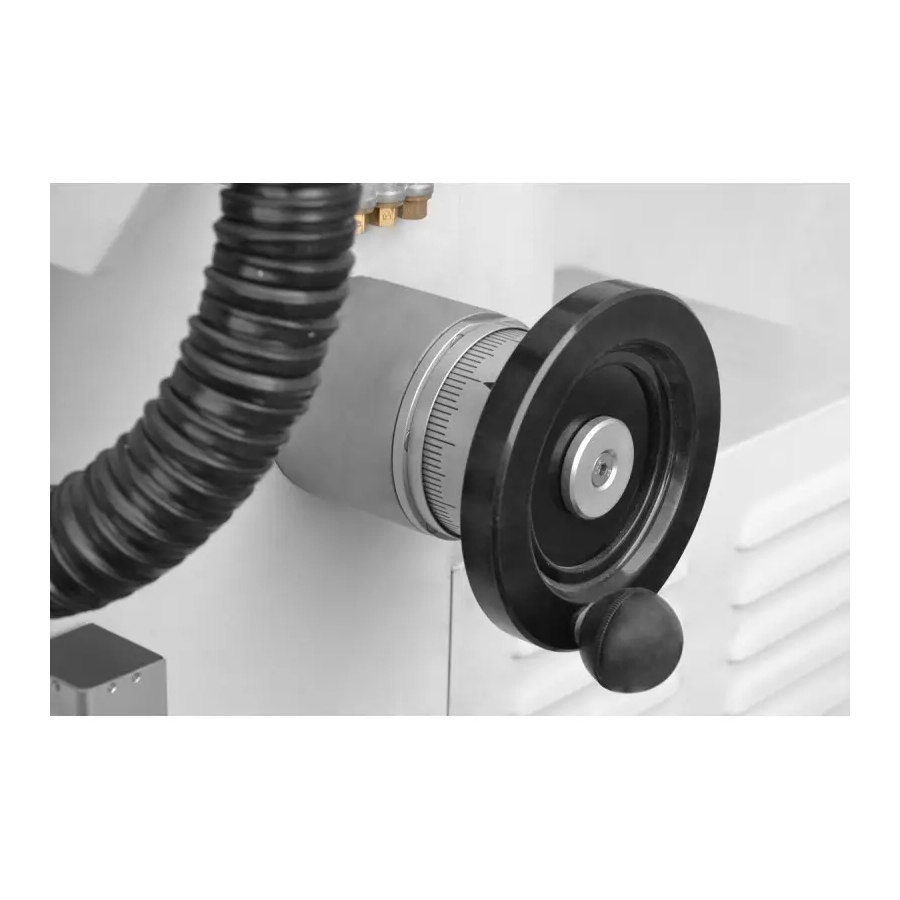

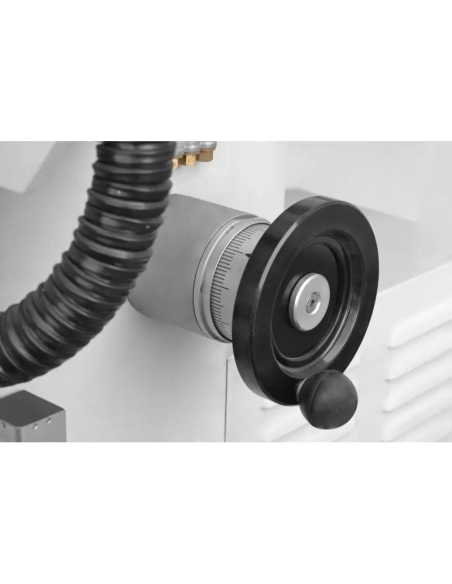

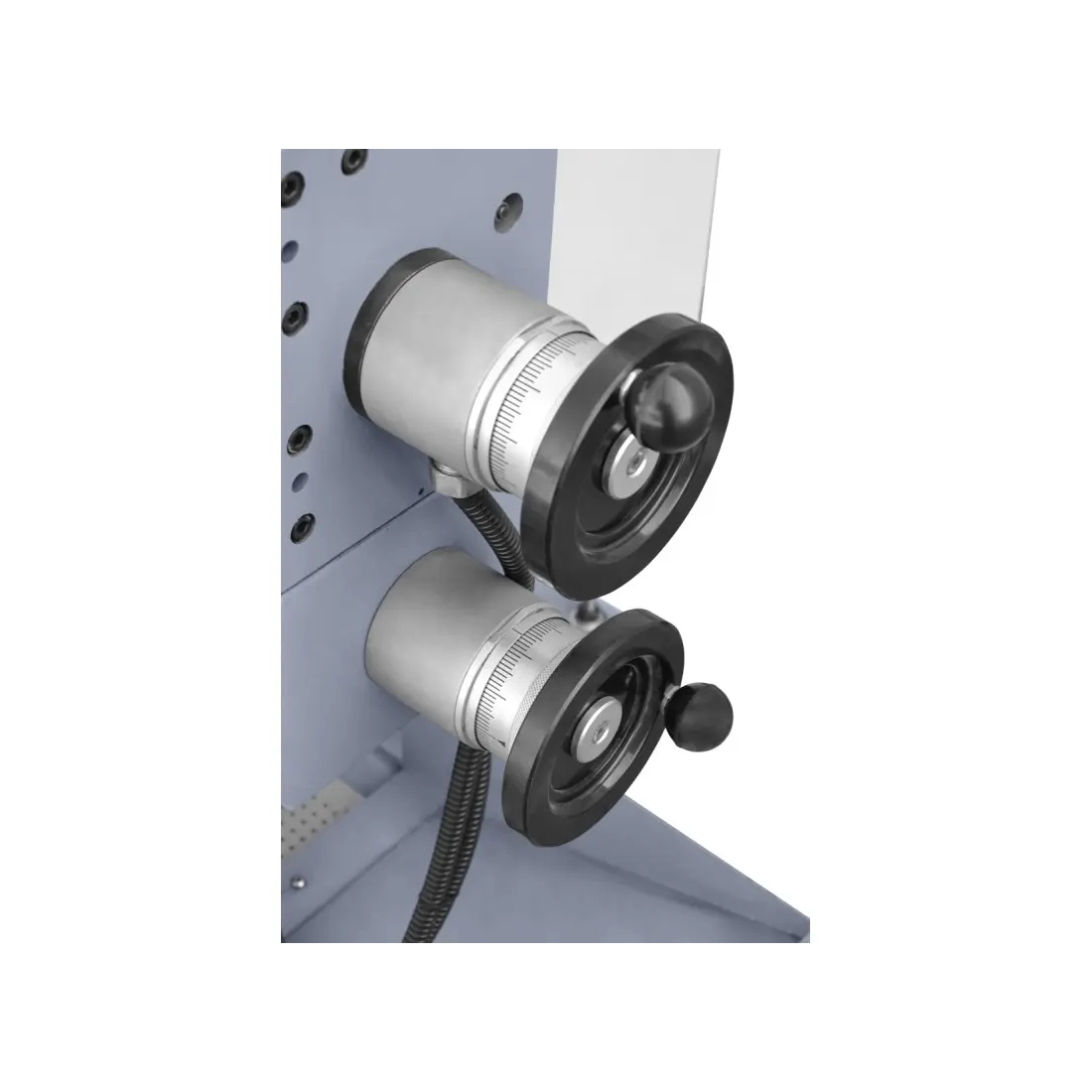

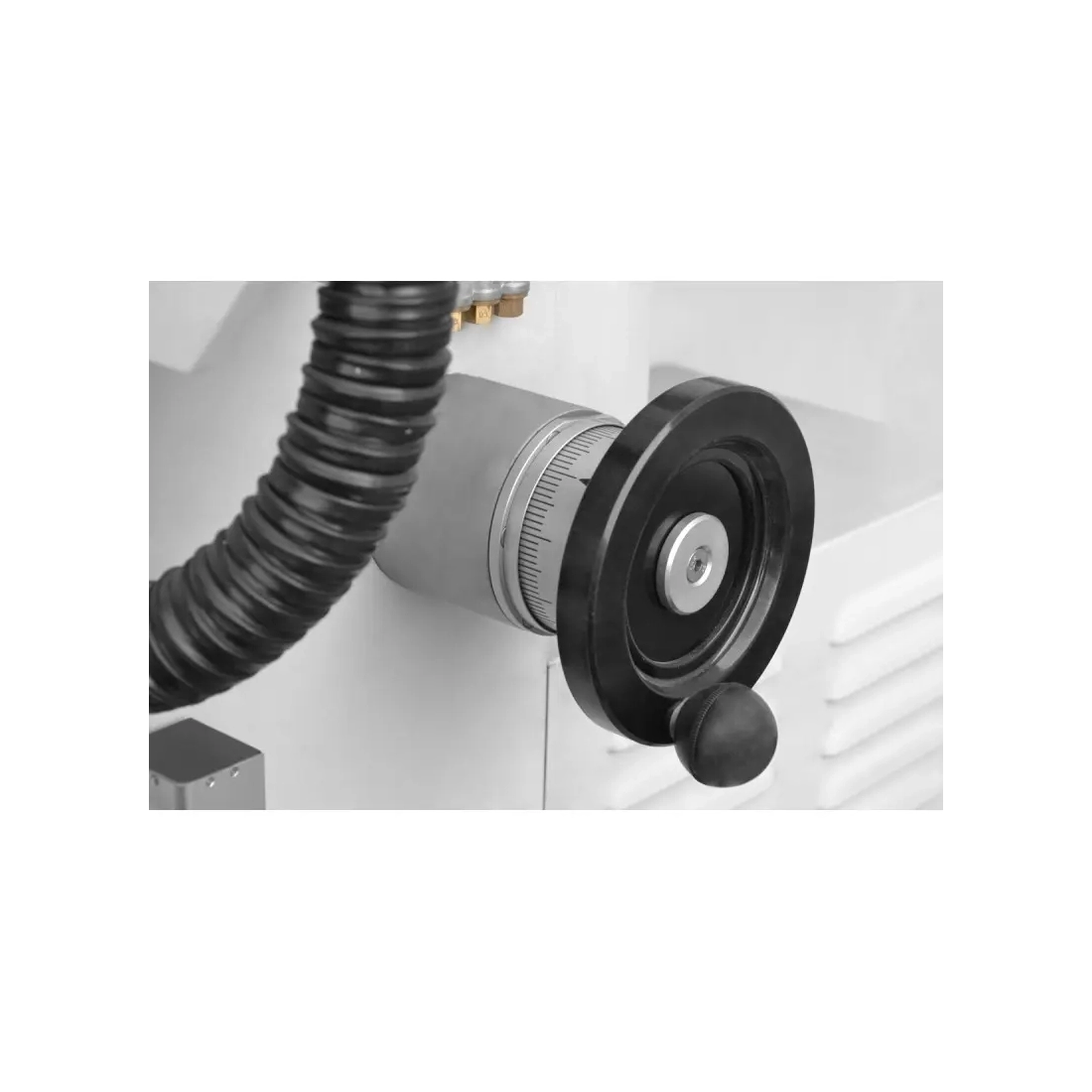

Ghidajele liniare și acționările servo precise oferă o mișcare lină pe axele X și Y, cu avans manual longitudinal de 405 mm și transversal de 390 mm, precum și avans automat longitudinal de 395 mm și transversal de 380 mm.
Sistem de comandă
Controlul standard Siemens Sinumerik 808D, cu Fanuc disponibil opțional, dispune de un panou compact cu grad de protecție IP65. Integrarea cu sistemele CAD/CAM facilitează adaptarea la proiecte de producție complexe.
Precizie și productivitate
Freza CNC CORMAK XN830 oferă precizie ridicată datorită controlului CNC și construcției solide. Avansurile manuale de 405 mm longitudinal și 390 mm transversal, avansurile automate de 395 mm longitudinal și 380 mm transversal, împreună cu intervalul de turație al axului de 40–1600 rot/min, permit optimizarea traiectoriilor sculei. Motorul de 3.0 kW susține operații precum frezarea, găurirea, mortezarea și filetarea.
Domenii de utilizare
Centrul CNC CORMAK XN830 poate fi utilizat în următoarele domenii:
- Industria auto: producția componentelor de precizie, inclusiv piese pentru motoare, transmisii și carcase.
- Mașini și utilaje: prelucrarea componentelor precum arbori, corpuri și elemente structurale.
- Matrițe și ștanțe: fabricarea matrițelor de injecție și a ștanțelor pentru industria auto și industria maselor plastice.
- Industria aeronautică: prelucrarea componentelor din aluminiu, titan și oțel inoxidabil.
- Ateliere de scule: execuția comenzilor unicat și de serie, inclusiv mortezarea canelurilor, filetarea și rectificarea găurilor.
Datorită mesei de lucru versatile și opțiunilor de configurare, centrul de prelucrare CNC poate fi integrat în ateliere și fabrici.
Comenzi CNC Siemens Sinumerik 808D și Fanuc
CORMAK XN830 poate utiliza comenzi CNC Siemens și Fanuc pentru controlul proceselor de prelucrare.
Siemens Sinumerik 808D

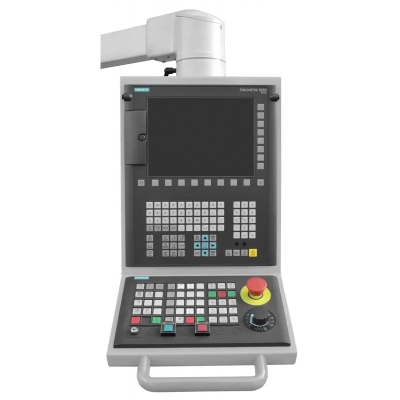

Sinumerik 808D este o comandă CNC compactă pentru mașini CNC de prelucrare a metalului, oferind:
- Interfață intuitivă: tastatură dedicată cu butoane mecanice și cu membrană pentru programare și utilizare.
- Protecție IP65: gradul de protecție IP65 permite funcționarea în condiții dificile de atelier.
- Funcții avansate: suport pentru cicluri de prelucrare și integrare cu sisteme CAD/CAM.
Fanuc
Fanuc este o comandă CNC opțională pentru mașina-unealtă CNC, oferind:
- Stabilitate în funcționare: precizie în producția de serie pe termen lung.
- Funcții avansate: suport pentru operații complexe de așchiere.
- Interfață intuitivă: programare rapidă și operare facilă.
Parametri tehnici – CORMAK XN830
| Dimensiuni masă | 750 mm x 320 mm |
| Deplasare masă | 450x320 |
| Număr canale T | 5 |
| Dimensiuni canale T | 14 mm |
| Avans longitudinal manual | 405 mm |
| Avans longitudinal automat | 395 mm |
| Avans transversal manual | 390 mm |
| Avans transversal automat | 380 mm |
| Sarcină maximă masă | 200 kg |
| Con ax | ISO40 |
| Distanța axului vertical față de masă | 105 - 495 mm |
| Distanța axului orizontal față de masă | 135 - 535 mm |
| Rotire cap de frezare | ±60° |
| Interval turații ax | 40-1600 rot/min |
| Puterea motorului principal | 3 KW |
| Dimensiuni | 1820x1640x1710 mm |
| Greutate | 2200 kg |
Echipare standard
- Comandă CNC Siemens Sinumerik 808D
- Lichid de răcire și pompă
- Protecție
- Scule pentru operare
- Manual de utilizare
- DTR
Echipare opțională
- Comandă CNC Fanuc
- Sondă automată pentru măsurarea sculei
- Sondă automată pentru măsurarea piesei
- Carcasă etanșă a mașinii
Despre CORMAK
CORMAK furnizează soluții pentru industria de prelucrare de peste 20 de ani. Mașinile-unelte CNC respectă standarde europene de siguranță, iar baza logistică are peste 15.000 m².
- Experiență: 16 ani în domeniul sistemelor CNC Siemens.
- Calitate: mașini conforme cu normele europene de siguranță.
Centrele de prelucrare CORMAK sunt concepute pentru precizie, fiabilitate și eficiența proceselor de producție.
