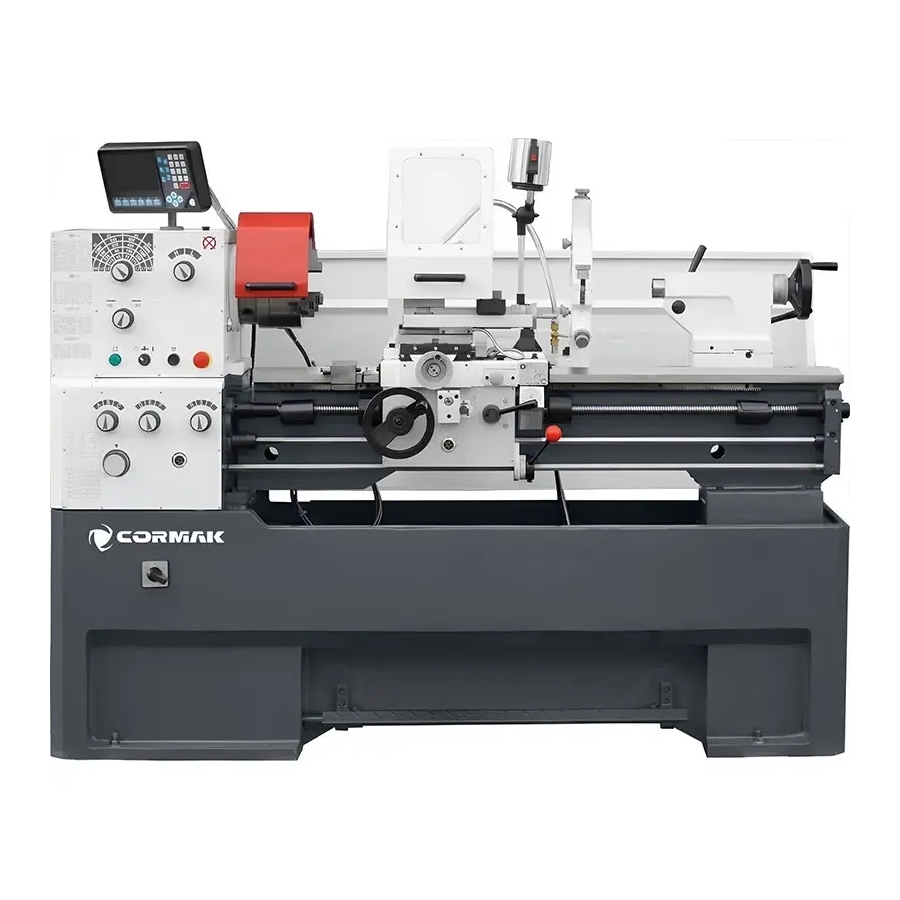

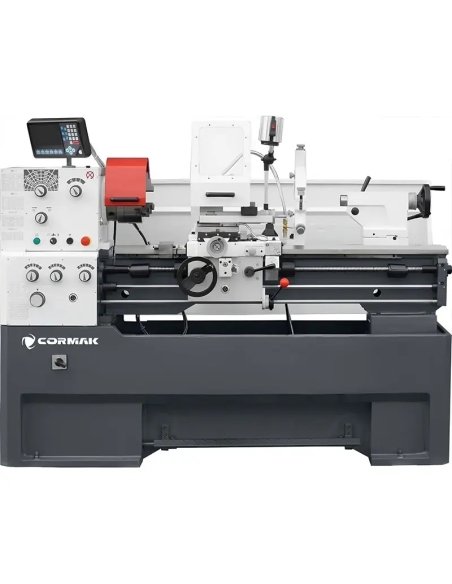

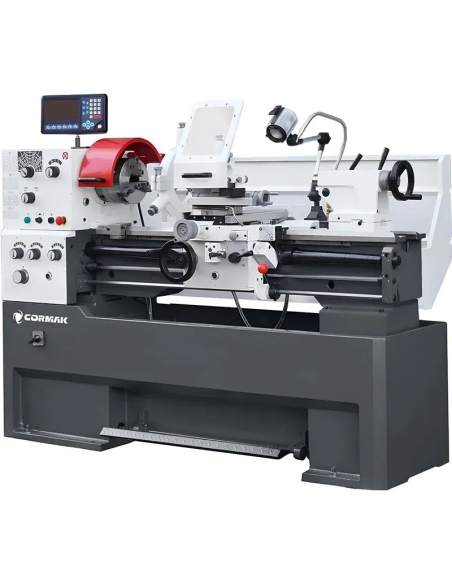

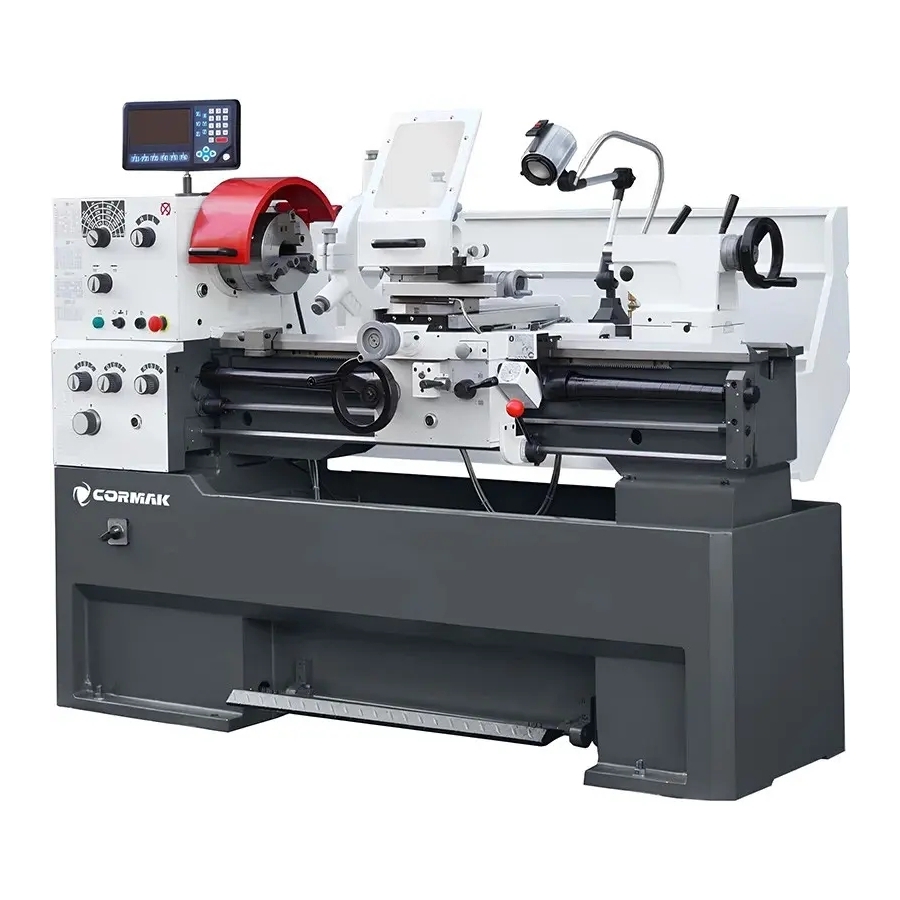

Strung universal convențional pentru metal CORMAK 420x1100
Strungul universal CORMAK 420x1100 este un strung convențional de precizie pentru metal, proiectat pentru profesioniștii care caută o unealtă de prelucrare fiabilă și eficientă, potrivită pentru piese de dimensiuni variate. Construcția robustă și gama largă de funcții îl transformă într-o mașină versatilă pentru producție și ateliere.
Principalele avantaje ale mașinii
- Pat rigid din fontă: călit și rectificat, asigură stabilitate și precizie la strunjire.
- Alezaj arbore principal: alezajul de 52 mm permite prelucrarea țevilor și a pieselor cu diametru mai mare.
- Arbore principal: sistemul ranforsat de rulmenți crește durabilitatea și acuratețea prelucrării.
- Roți dințate călite și rectificate: roțile dințate ale cutiei de viteze a arborelui principal asigură o funcționare silențioasă și sigură.

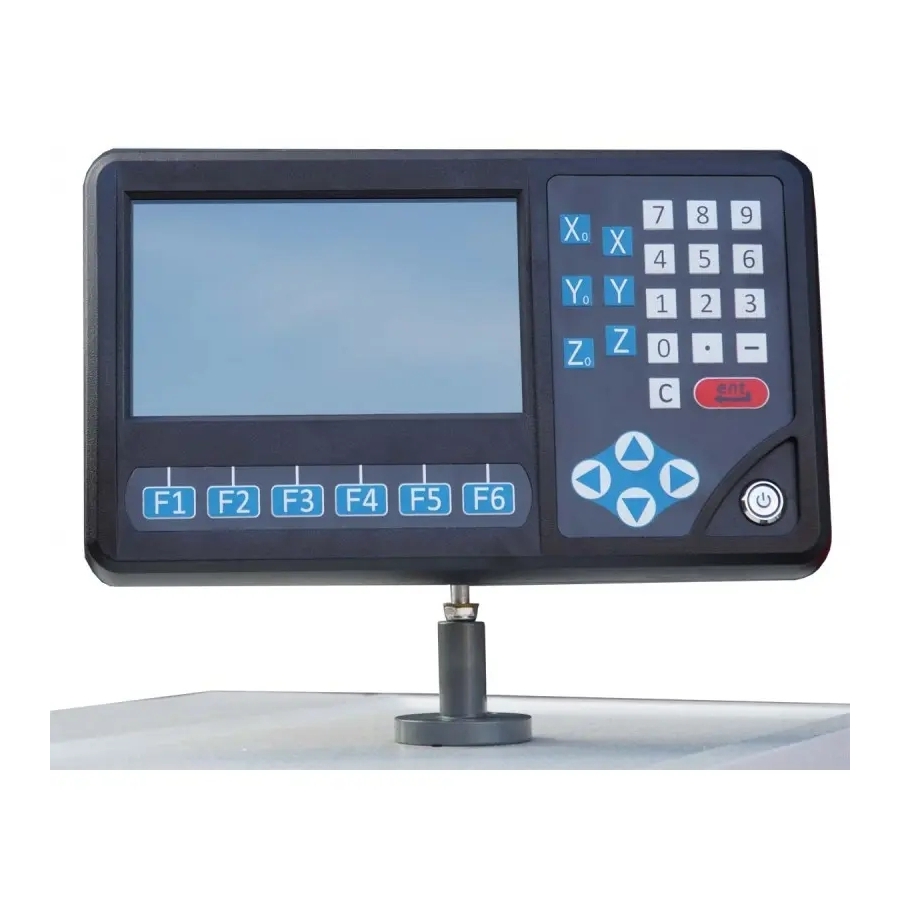

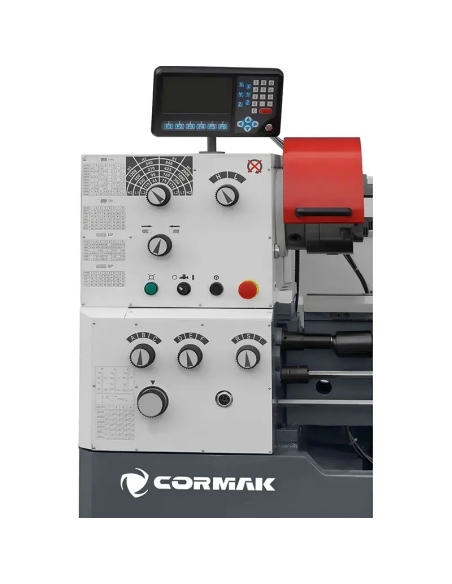

- Citire digitală pe 3 axe: asigură control complet asupra poziționării pe axele X, Y, Z.
- Reglaj continuu al avansurilor: oferă flexibilitate mai mare și o calitate îmbunătățită a prelucrării.

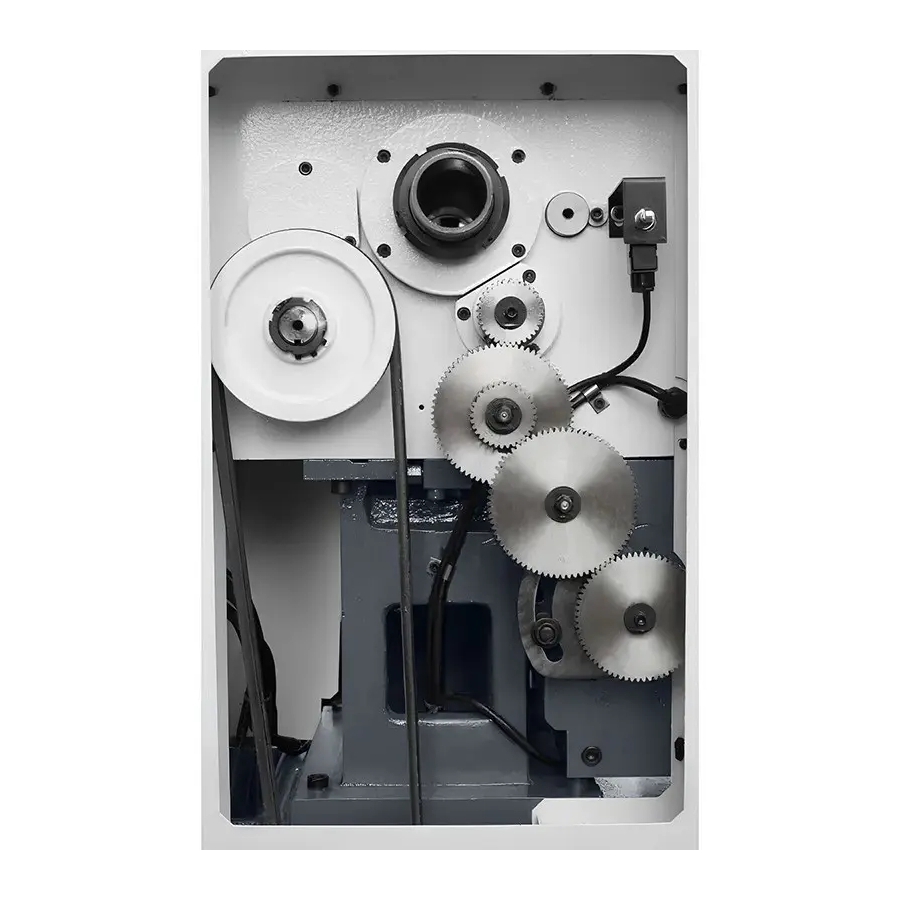

- Gamă largă de filete: permite strunjirea fără a fi necesară schimbarea roților în trenul de angrenaje.
- Punte detașabilă: permite strunjirea pieselor cu diametru mai mare, până la 580 mm.
Construcție și tehnologie

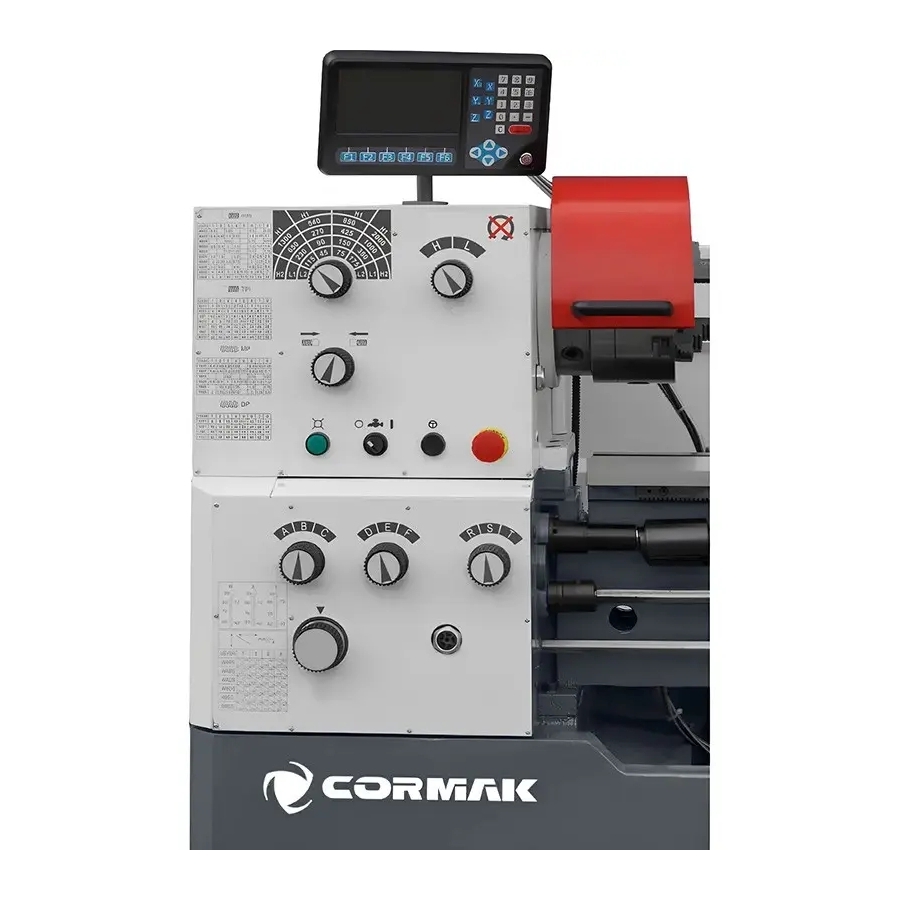

Strungul CORMAK 420x1100 se bazează pe o construcție rezistentă a patului, cu lățimea de 250 mm, realizată din fontă de înaltă calitate, care amortizează eficient vibrațiile și oferă stabilitate în timpul lucrului. Arborele principal este susținut de un ansamblu de rulmenți de precizie și de o transmisie cu roți dințate călite și rectificate, garantând o durată mare de viață și repetabilitatea parametrilor de prelucrare. Reglarea turației se face pe 16 trepte, de la 45 la 2000 rot/min, ceea ce permite adaptarea ideală la tipul materialului prelucrat.
Precizie și productivitate

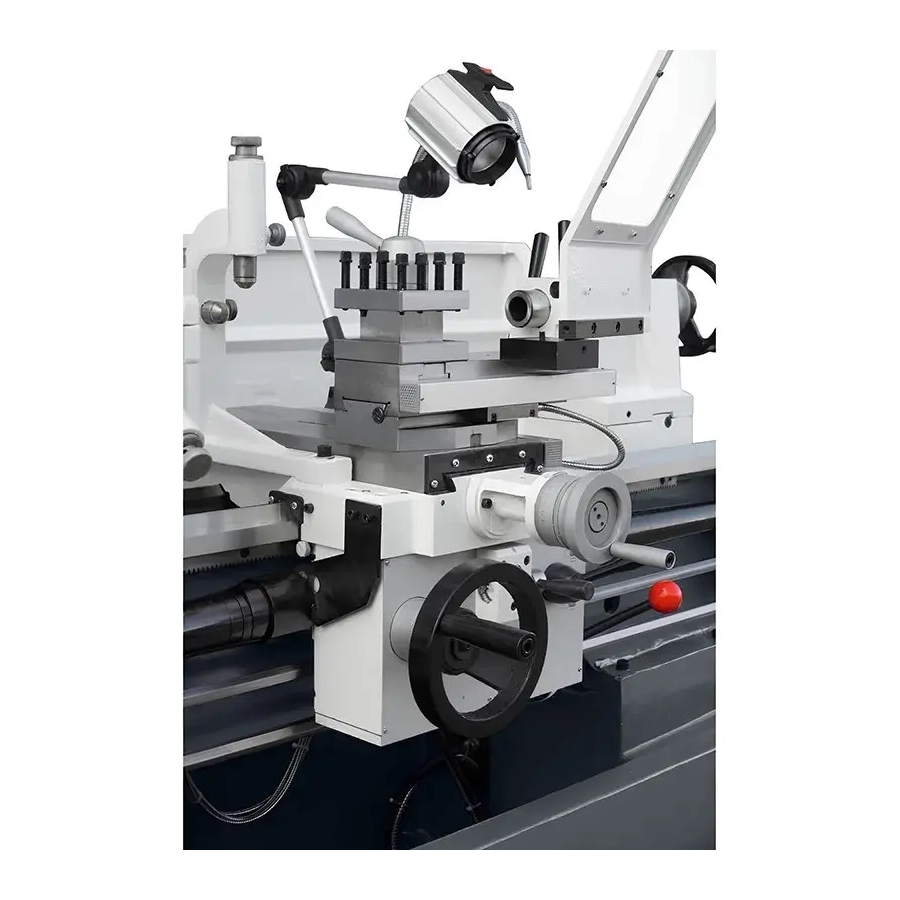

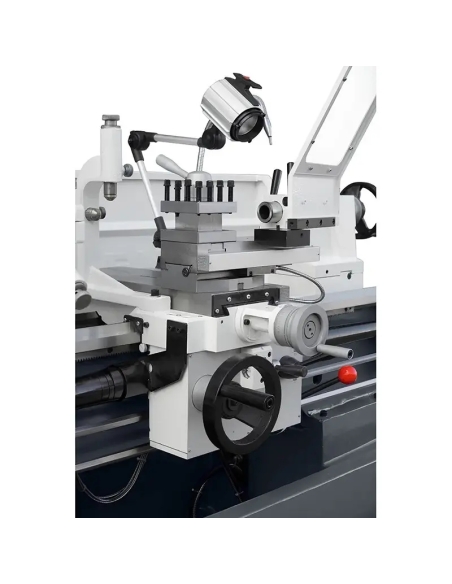

Mașina permite prelucrarea cu precizie ridicată datorită citirii digitale pe trei axe și domeniului larg de reglare a avansurilor. Avansurile automate longitudinale și transversale sporesc confortul operatorului și permit strunjirea eficientă în serie. În plus, strungul este echipat cu șurub conducător și bară de avans, permițând realizarea de filete metrice, în țoli, modulare și D.P., în total până la 145 tipuri de filete.
Aplicații
Strungul convențional CORMAK 420x1100 este potrivit pentru unități de producție, sculării, ateliere de mentenanță, precum și pentru centre de service. Datorită distanței mari între vârfuri, de 1100 mm, punții detașabile și alezajului generos al arborelui principal, este ideal pentru prelucrarea arborilor lungi, bucșelor, discurilor și pieselor cu diametru mai mare. Este o soluție universală pentru profesioniștii care urmăresc fiabilitate, flexibilitate și precizie înaltă la strunjire.
Echipare standard
- 6 buc. izolatori de vibrații

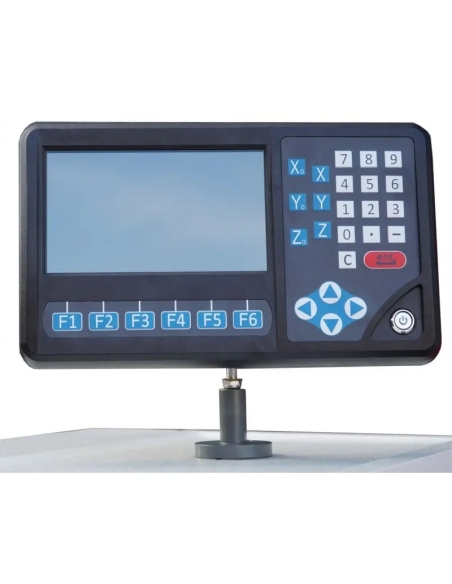

- Citire digitală pe 3 axe (riglă optică)
- Mandrină 3 bacuri 200 mm + bacuri stânga și dreapta
- Mandrină 4 bacuri 250 mm
- Placă frontală 350 mm

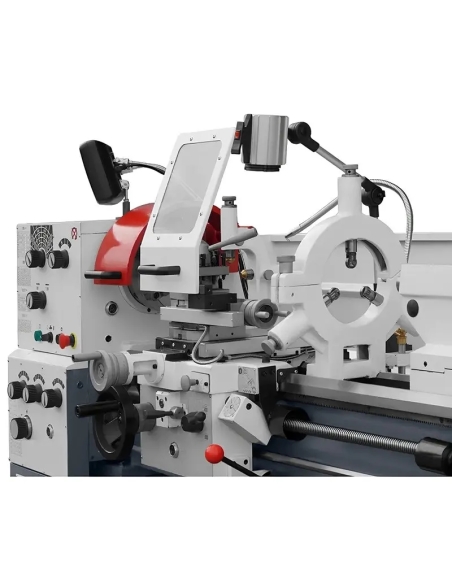

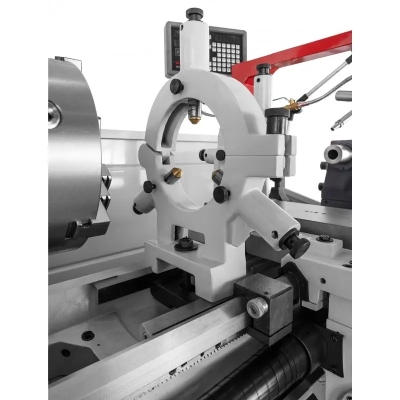

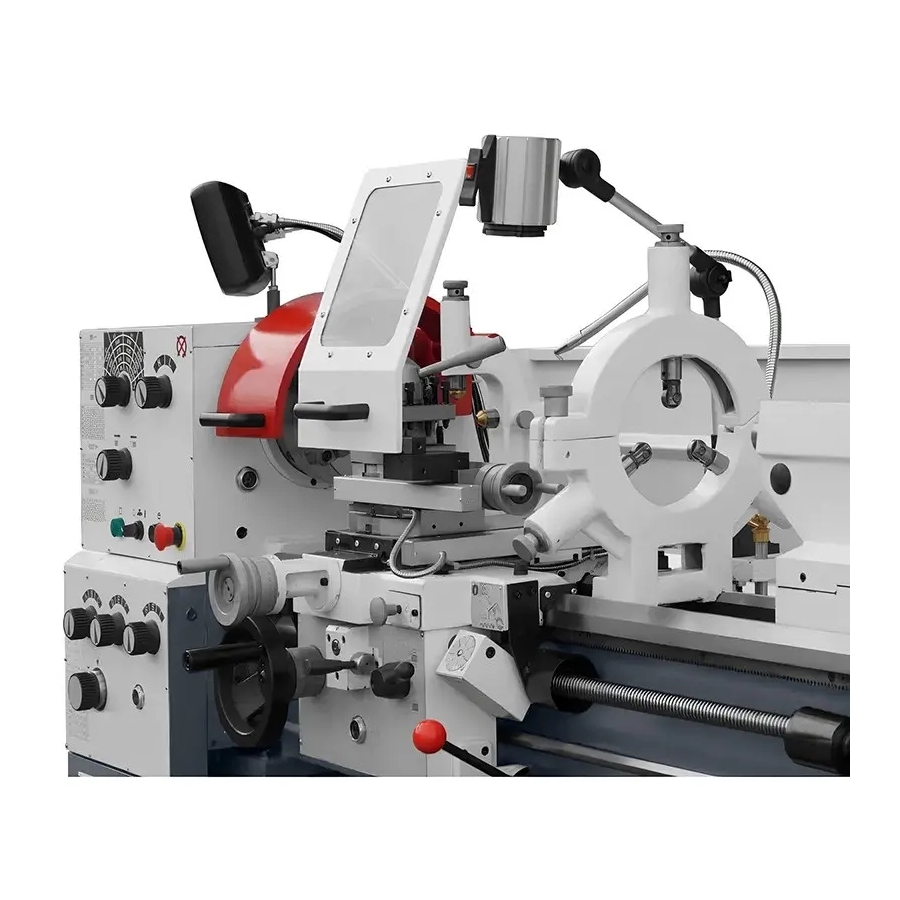

- Lunetă fixă și mobilă
- Vârf fix MK4
- Bucșă reductoare arbore principal MK6/MK4

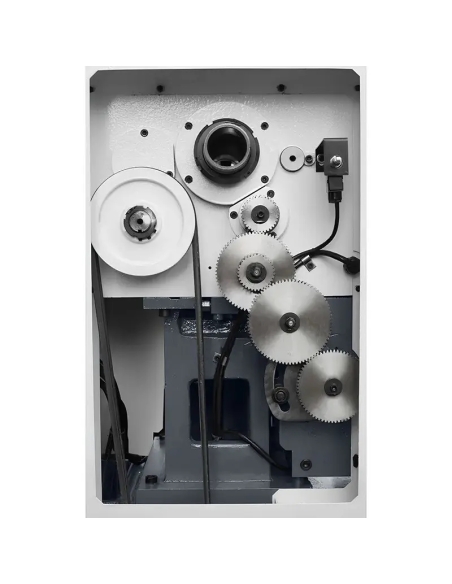

- Set roți de schimb
- Sistem de răcire
- Iluminare de lucru
- Pompiță de ungere
- Cheie pentru mandrină și portcuțit
- Set de scule pentru operare
- Apărători de siguranță conforme cu standardele CE
- Manual de utilizare în limba română
- Declarație de conformitate CE
Echipare opțională
- Mandrină cu prindere rapidă
- Portcuțit tip turelă
- Mandrină 3 sau 4 bacuri în alte dimensiuni
- Indicator optic de centrare
- Senzor digital pentru strunjirea filetelor
- Ulei și lichide de răcire
- Cărucior de transport
Date tehnice
| Date principale ale strungului |
|---|
| Diametrul maxim de strunjire peste pat | φ 420mm |
| Diametrul maxim de strunjire în decupajul punții x lățime | φ 580x204 |
| Diametrul de strunjire peste sania transversală | φ 255 mm |
| Înălțimea centrului arborelui față de pat | 205 mm |
| Înălțimea centrului arborelui față de pardoseală | 1180 mm |
| Distanța maximă între vârfuri | 1100 mm |
| Lățimea patului | 250 mm |
| Dimensiunea maximă a cuțitului (SxW) | 20x20 mm |
| Deplasarea maximă a saniei transversale | 230 mm |
| Deplasarea maximă a saniei superioare | 145 mm |
| Date principale ale arborelui principal |
|---|
| Alezaj arbore principal | φ 52 mm |
| Capăt arbore principal | D1-6 |
| Conul bucșei reductoare a arborelui principal | MT6/MT4 |
| Număr viteze arbore principal | 16 |
| Domeniu turație arbore principal | 45 ~ 2000r/min |
| Filete, domeniu și tip de avans |
|---|
| Diametru șurub conducător | φ 28 mm |
| Domeniu și număr filete metrice | 0,2 ~ 14 mm (44 tipuri) |
| Domeniu și număr filete în țoli | 2~56TPI (42 tipuri) |
| Domeniu și număr filete modulare | 0,2 ~ 3,5 MP (34 tipuri) |
| Domeniu și număr filete DP | 8 ~ 56DP (25 tipuri) |
| Avans longitudinal | 0,030 ~ 2,062 mm/rot. (24 tipuri) |
| Avans transversal | 0,005 ~ 0,365 mm/rot. (24 tipuri) |
| Datele păpușii mobile |
|---|
| Cursa pinolei păpușii mobile | 120 mm |
| Diametrul pinolei păpușii mobile | φ 50 mm |
| Con interior pinolă păpușă mobilă | MT4 |
| Date motor strung |
|---|
| Puterea motorului principal | 3/4,5kW |
| Puterea pompei de răcire | 0,125 kW |
| Greutate și dimensiuni strung |
|---|
| Dimensiuni totale (LxSxI) | 198x90x142 cm |
| Greutate netă | 1100kg |
| Greutate brută strung | 1350kg |
