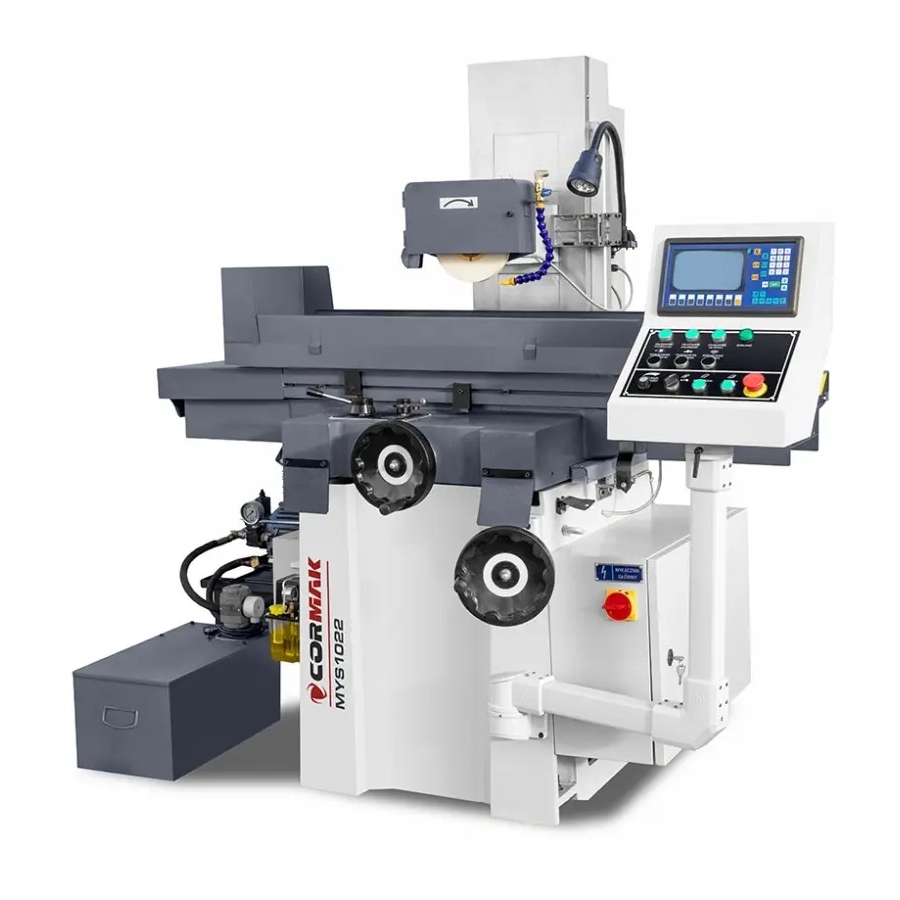

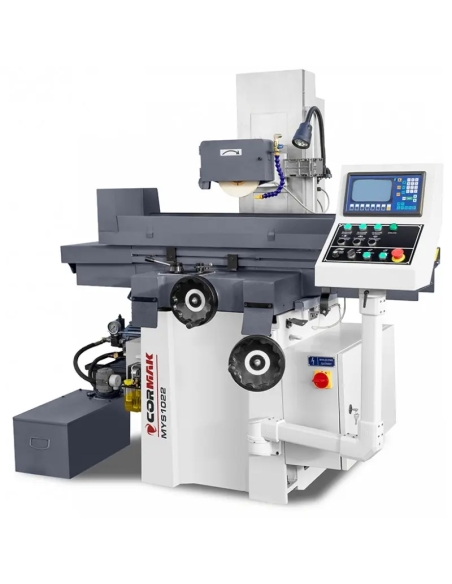

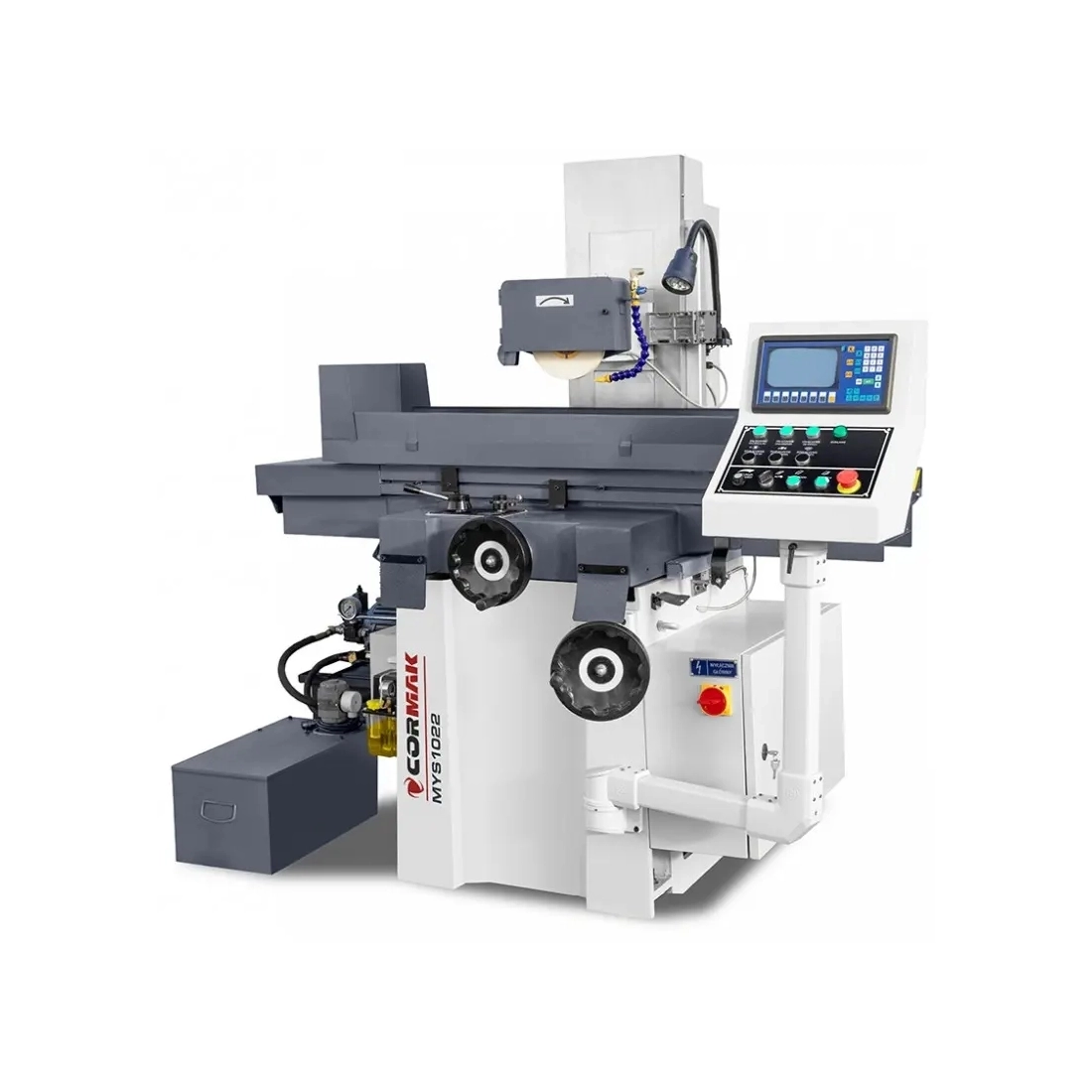

Mașină de rectificat plan CORMAK MYS1022, 540 × 250 mm
Mașina de rectificat plan 540x250 (MYS1022) oferă precizie într-un format compact.
Modelul MYS1022 este un utilaj compact, proiectat pentru rectificarea de precizie a pieselor metalice mici și medii. Construcția sa robustă și tehnologiile avansate asigură o acuratețe ridicată a prelucrării și fiabilitate în medii industriale solicitante.
Principalele avantaje ale mașinii de rectificat plan 540x250 (MYS1022)
Mașina de rectificat plan cu masă magnetică 540x250 (MYS1022) este destinată unităților industriale care au nevoie de prelucrare precisă într-un format compact. Concepută pentru profesioniști, combină tehnologii moderne, precum avansul hidraulic pe două axe și ghidajele de înaltă precizie, cu o construcție solidă, oferind fiabilitate și eficiență. Dimensiunile reduse și precizia ridicată o recomandă pentru ateliere mai mici și spații de producție cu loc limitat.
- Precizie ridicată: suprafața maximă de rectificare de 540x240 mm și acuratețea de 0,02 mm la deplasarea transversală asigură un finisaj excelent al suprafeței.
- Construcție compactă: dimensiunile de 1800x1400x1800 mm și greutatea de 900 kg permit integrarea ușoară în unități de producție mai mici.

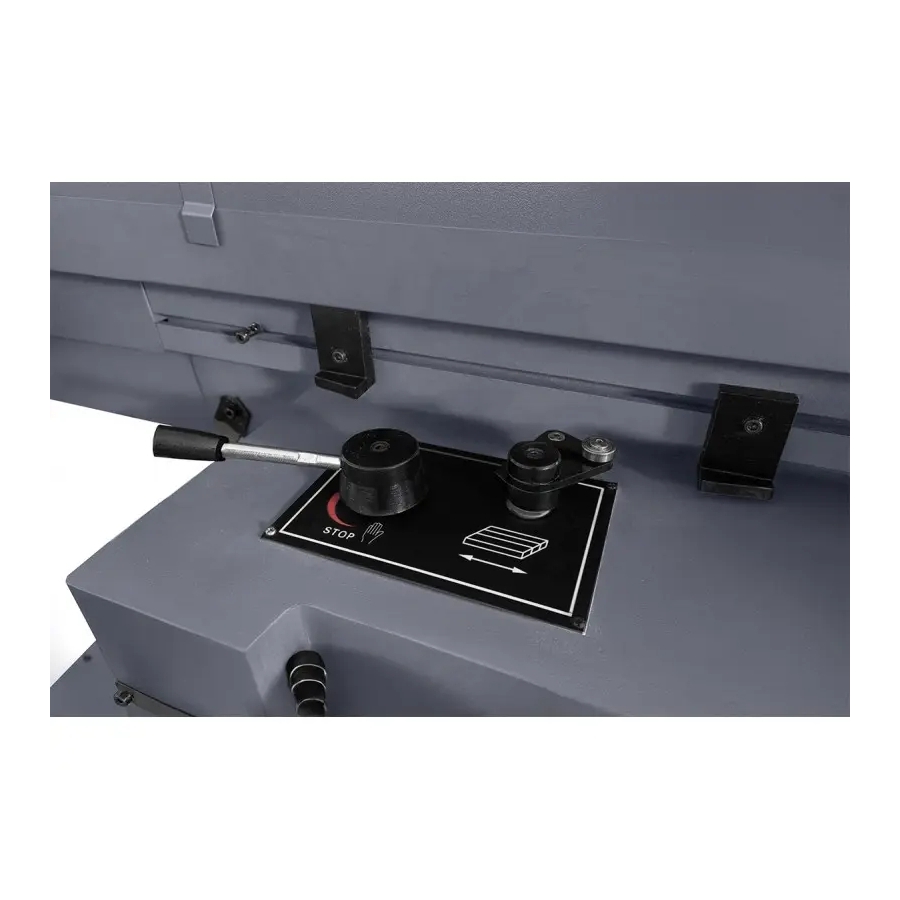

- Avans hidraulic lin: sistemul de avans pe două axe permite mișcări precise, cu o viteză de până la 600 mm/min pe direcția transversală, pentru o prelucrare eficientă.
- Stabilitate și durabilitate: construcția rigidă cu ghidaje duble minimizează vibrațiile și asigură stabilitate în regim de lucru intens.

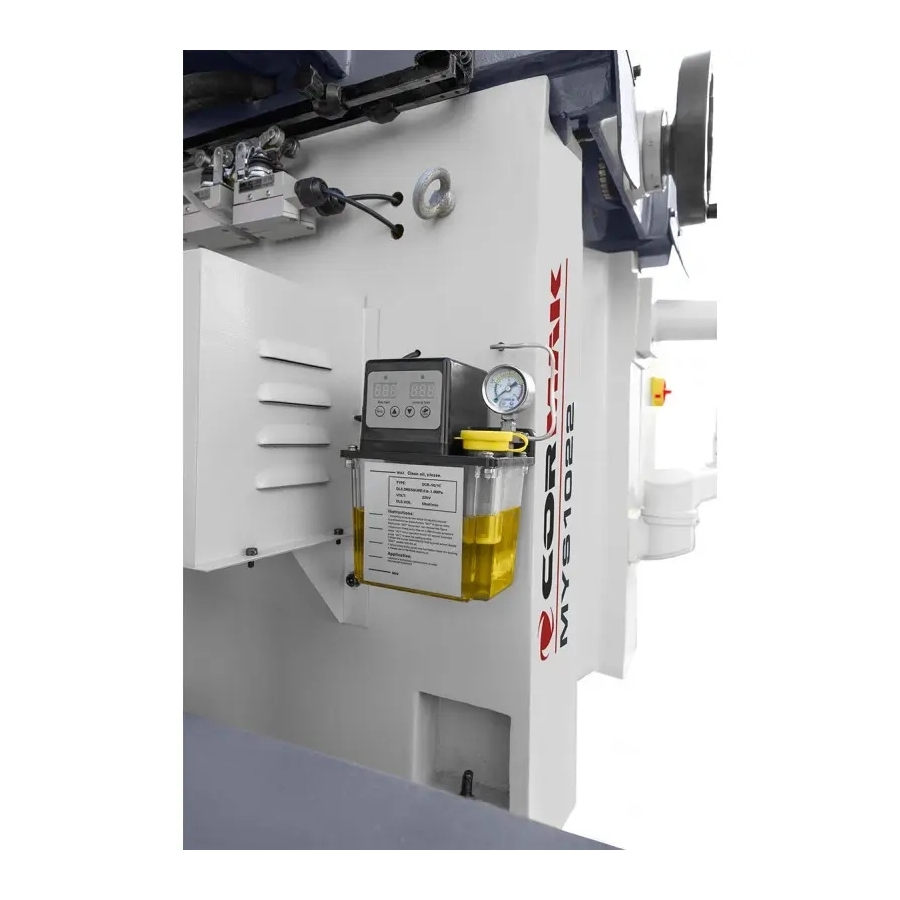

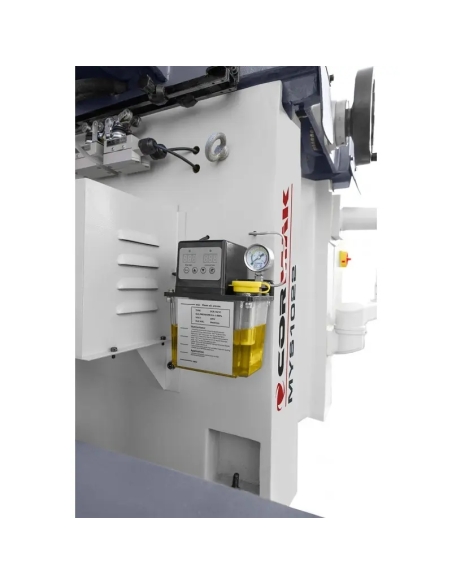

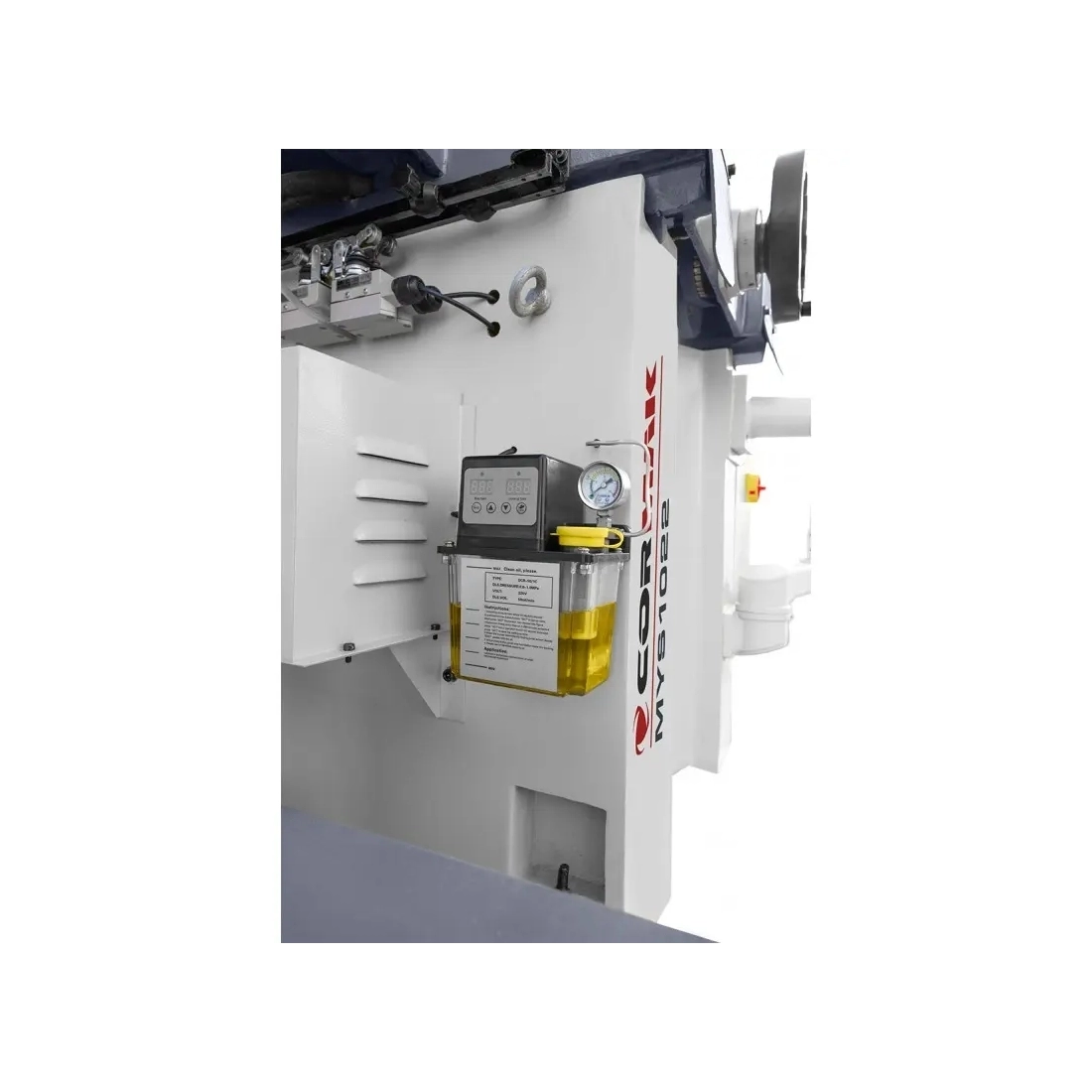

- Întreținere facilă: lubrifierea centralizată a ghidajelor reduce necesarul de mentenanță manuală și crește disponibilitatea utilajului.
- Gata de lucru: mașina este complet pregătită pentru pornirea imediată a producției, reducând timpii de oprire.
Construcția și tehnologia mașinii
Mașina de rectificat plan 540x250 (MYS1022) se remarcă printr-o construcție robustă, cu o greutate de 900 kg, care asigură stabilitate în timpul prelucrării. Ghidajele liniare călite și rectificate reduc vibrațiile, garantând o mișcare fluidă a mesei și o calitate înaltă a finisajului. Arborele principal, antrenat de un motor de 1,5 kW, lucrează cu o piatră abrazivă de 200x20x32 mm, permițând prelucrarea eficientă a unei game variate de materiale.

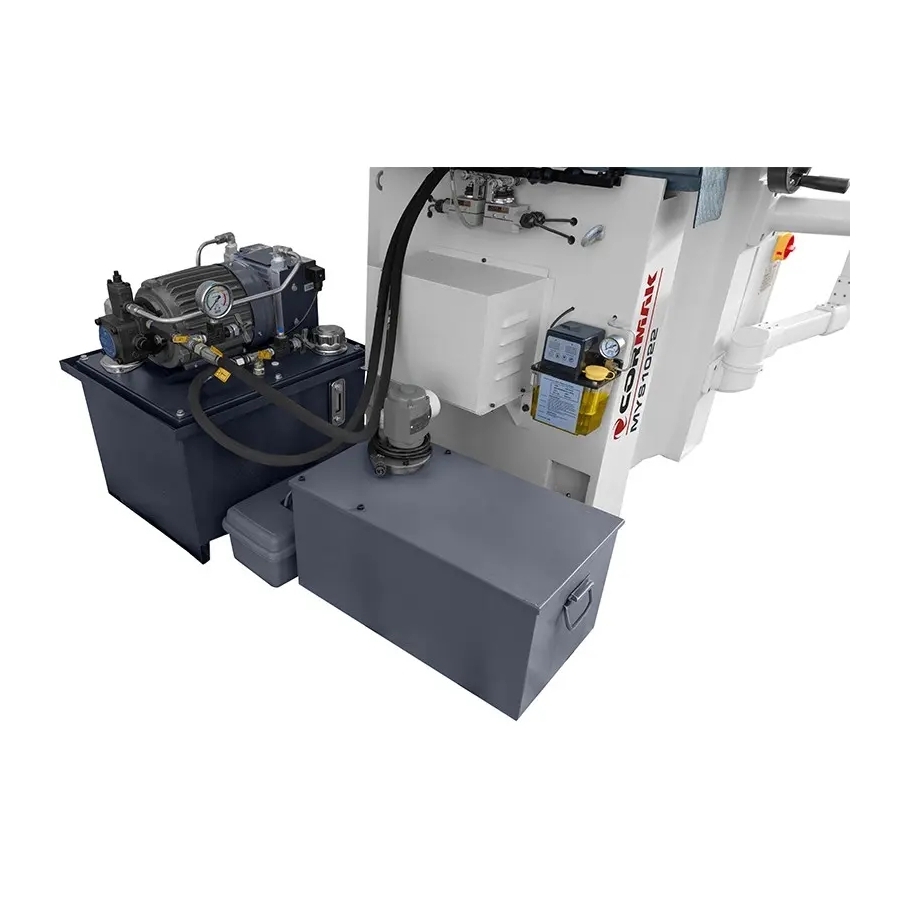

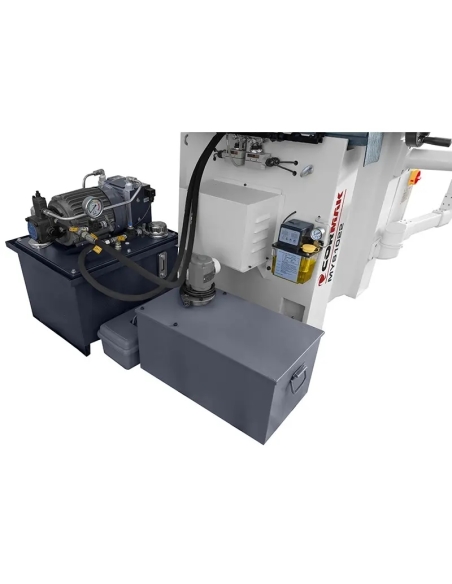

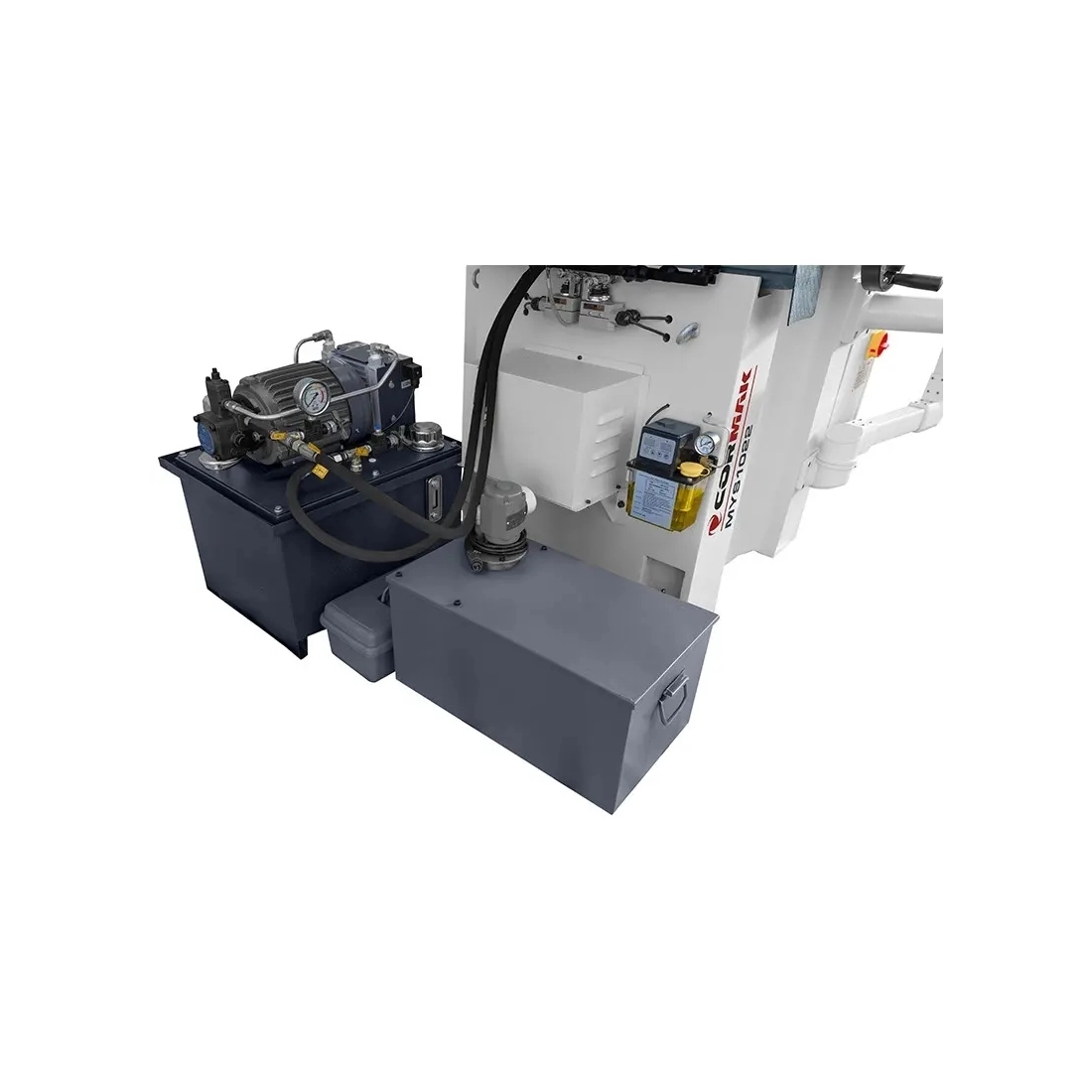

Sistem avansat de avans hidraulic

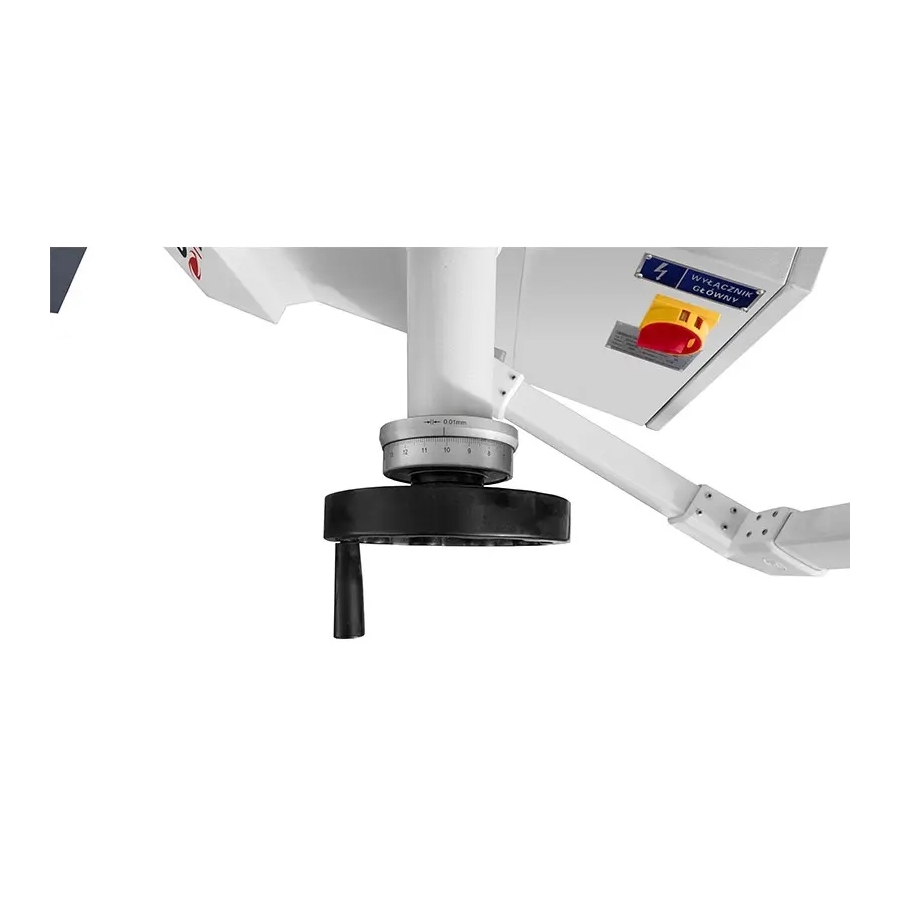

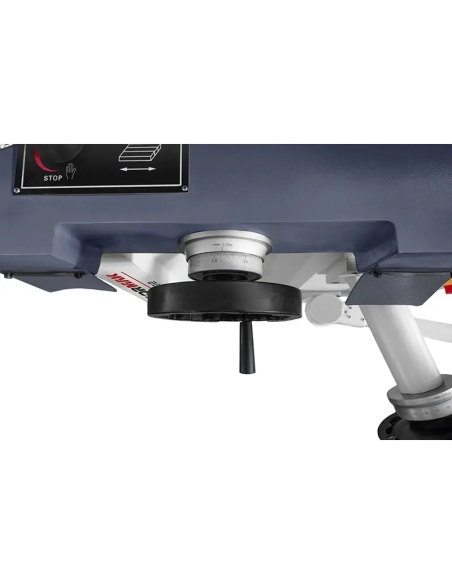

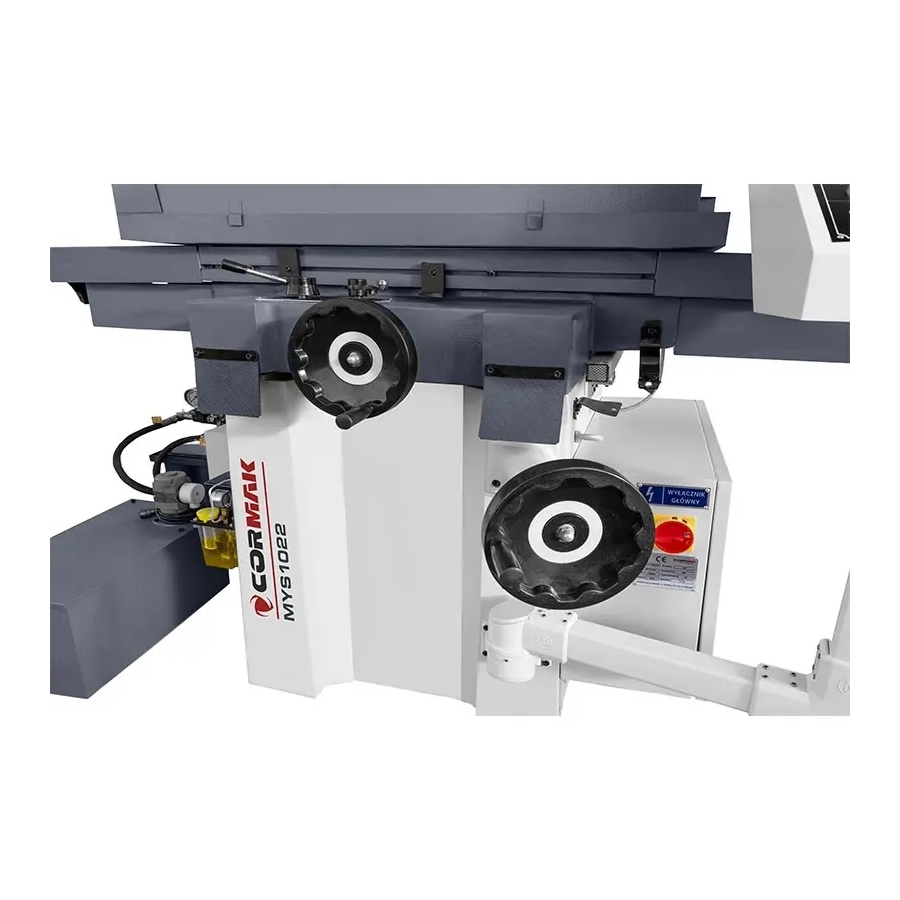

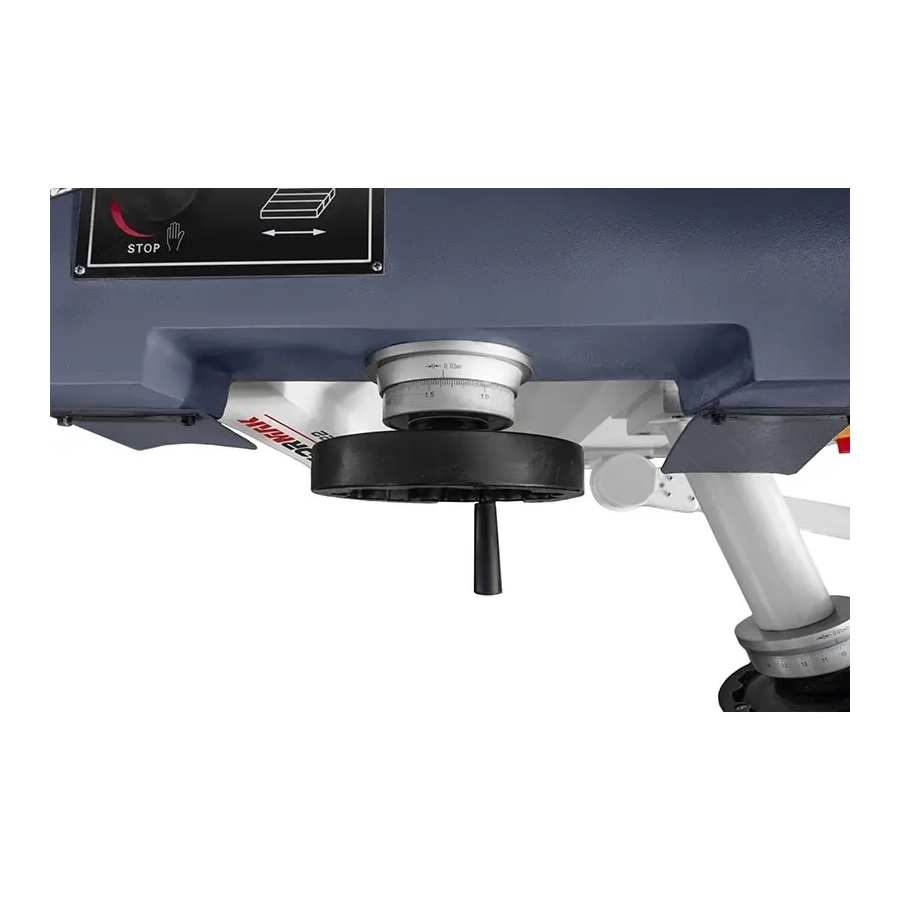

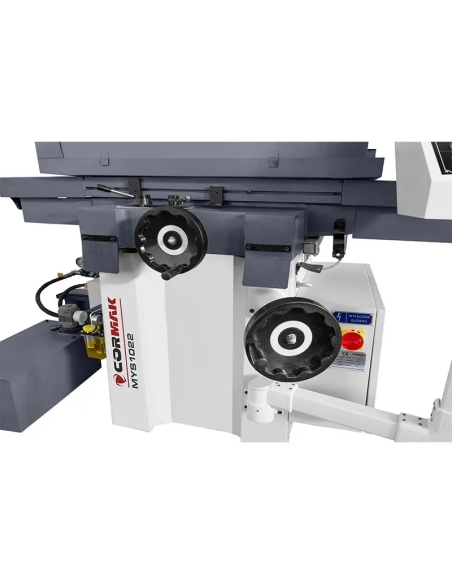

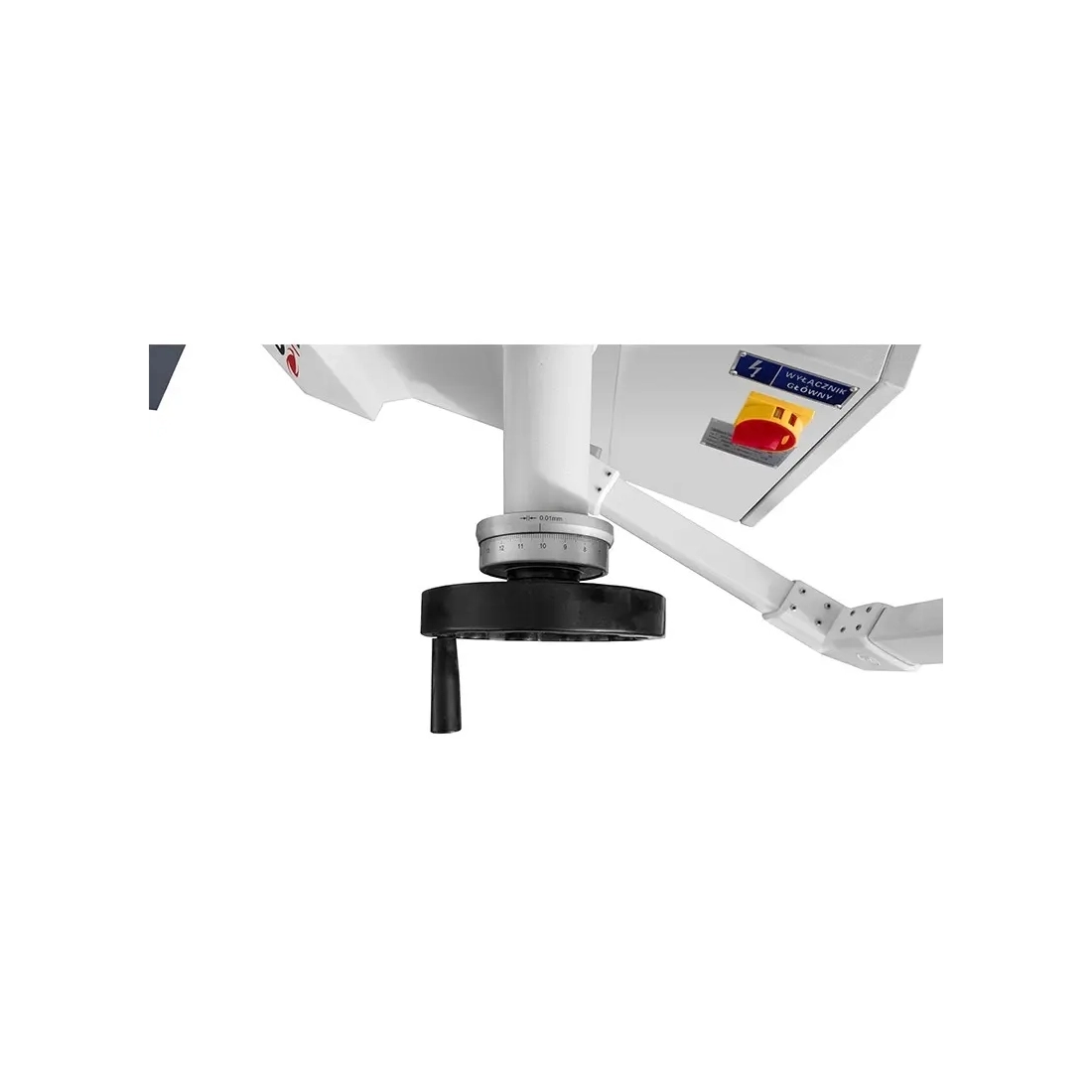

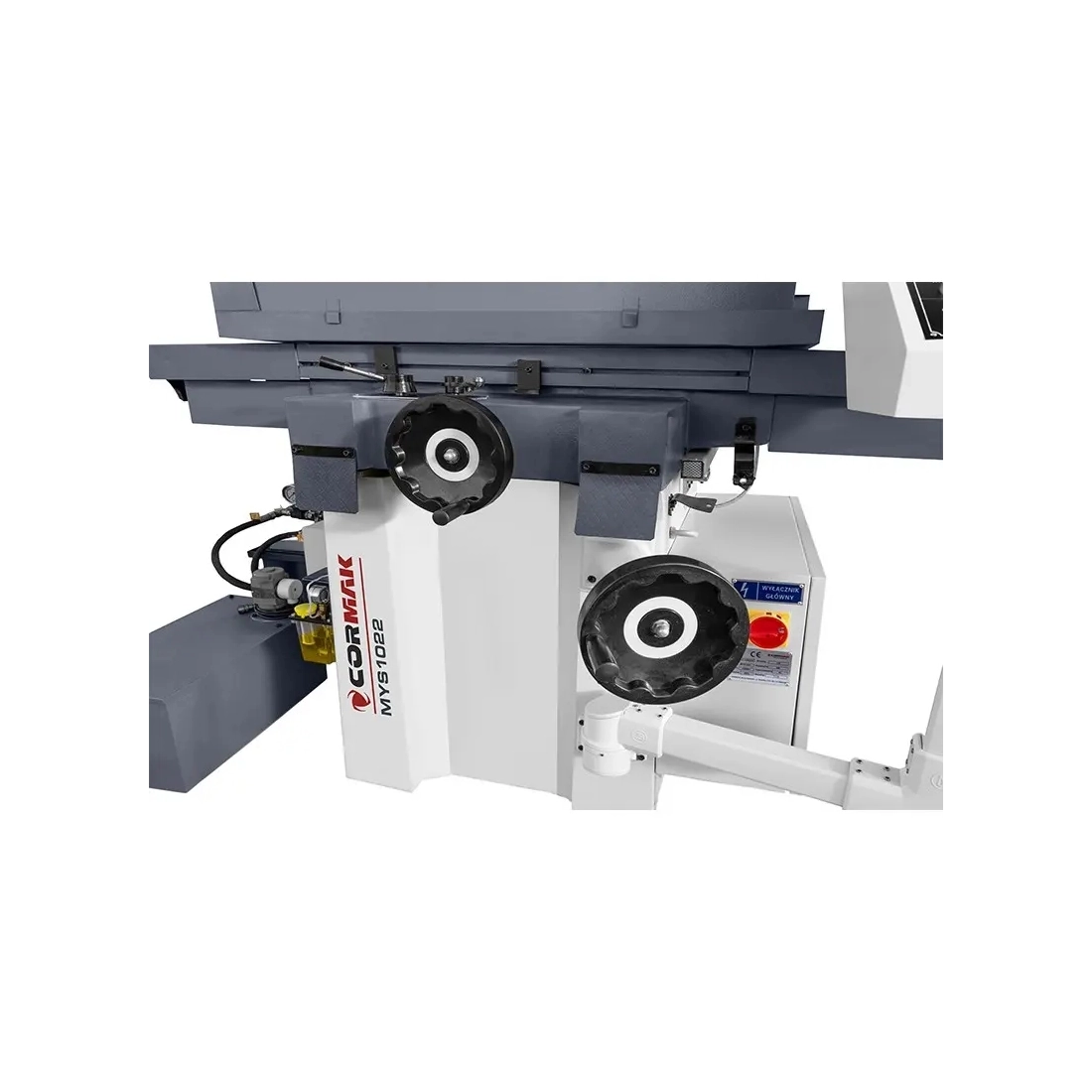

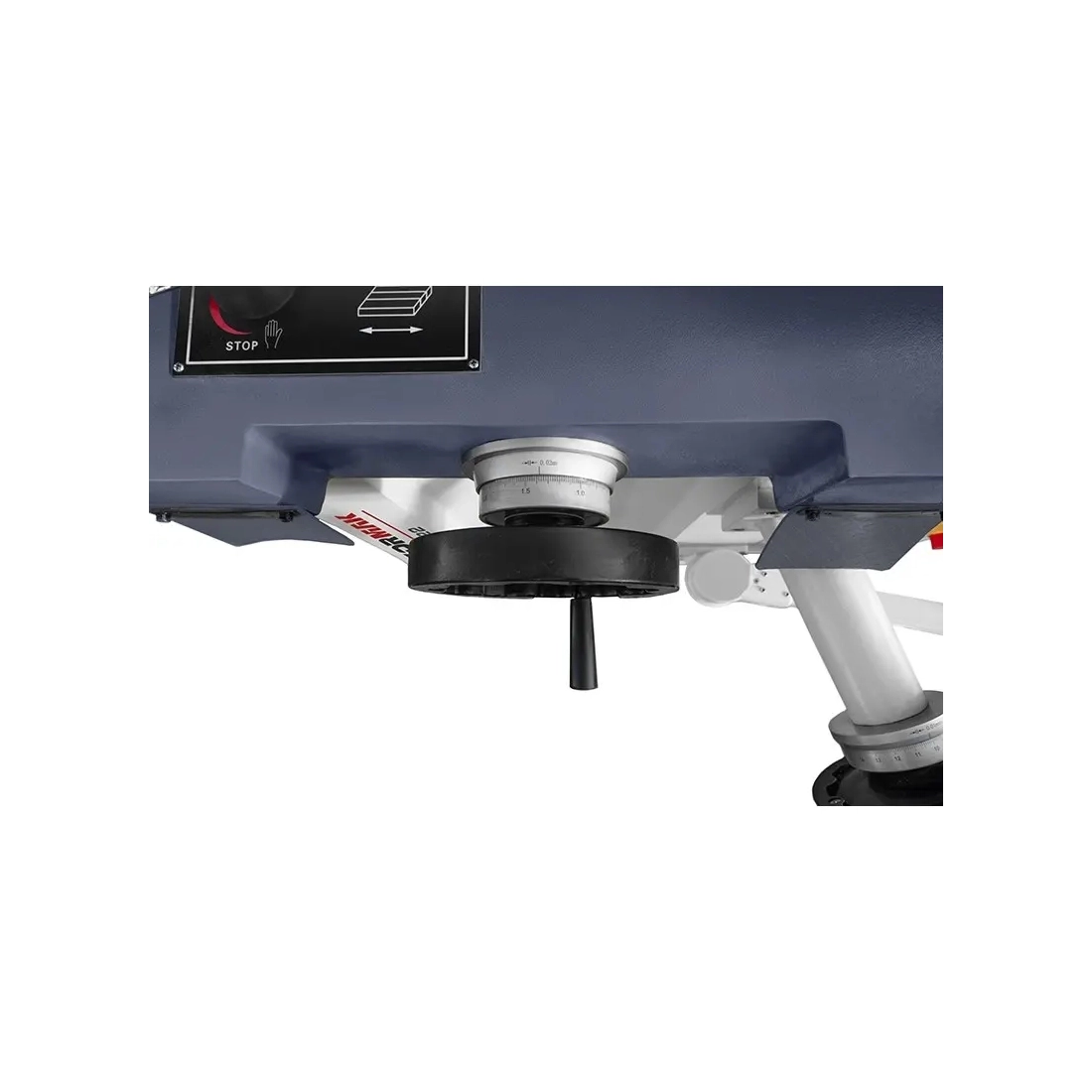

Utilajul este echipat cu un sistem de avans hidraulic pe două axe, cu o viteză de deplasare transversală de până la 600 mm/min și verticală de 360 mm/min. Deplasarea transversală precisă pe diviziunea vernierului este de 0,02 mm, iar cea verticală de 0,01 mm, ceea ce permite ajustarea fină a parametrilor de prelucrare în funcție de cerințe.
Sistem de răcire și masă magnetică
Mașina de rectificat plan dispune de o masă magnetică și de un sistem de răcire eficient, acționat de un motor de 40 W, care protejează piesa și piatra abrazivă împotriva supraîncălzirii. Masa magnetică oferă fixarea sigură a pieselor, sporind siguranța și precizia, în special la prelucrarea elementelor mici.
Precizie și productivitate
Mașina de rectificat plan 540x250 (MYS1022) oferă o calitate excelentă a finisajului datorită controlului precis al avansului și construcției stabile. Suprafața maximă de rectificare de 540x240 mm și distanța de la masă la linia mediană a arborelui de 490 mm permit prelucrarea pieselor de dimensiuni diferite. Ghidajele precise și sistemul hidraulic ajută la obținerea unor suprafețe netede, cu toleranțe minime, esențiale în producția de componente de precizie.
Domenii de utilizare ale mașinii de rectificat plan
Mașina de rectificat plan 540x250 (MYS1022) este destinată unităților industriale care necesită prelucrarea precisă a pieselor mici și medii. Se utilizează în următoarele domenii:
- Industria sculelor: producția și recondiționarea sculelor așchietoare și a matrițelor mici de injecție.
- Construcția de mașini: rectificarea componentelor de mașini, precum plăci de bază sau elemente de precizie.
- Ateliere de reparații: recondiționarea componentelor mici care necesită precizie înaltă.
- Industria de precizie: prelucrarea pieselor pentru electronică, optică sau componente auto de dimensiuni reduse.
Specificații tehnice
| Dimensiuni masă | 500 x 250 mm |
| Cursă transversală/longitudinală | 560 x 260 mm |
| Suprafață maximă de rectificare | 540 x 240 mm |
| Distanța maximă de la masă la linia mediană a arborelui | 490 mm |
| Ghidaje masă | Ghidaj dublu |
| Deplasare transversală pe 1 diviziune a scalei vernier | 0,02 mm |
| Deplasare transversală la 1 rotație a roții | 2,5 mm |
| Deplasare verticală pe 1 diviziune a scalei vernier | 0,01 mm |
| Mărimea deplasării verticale manuale pe rotație | 1,25 mm |
| Dimensiuni piatră abrazivă | 200 x 20 x 32 mm |
| Turație piatră abrazivă | 2850 rot./min |
| Putere motor principal | 1,5 kW |
| Capacitate rezervor ulei | 80 L |
| Putere motor pompă hidraulică | 1,5 kW |
| Putere motor pompă de răcire | 40 W |
| Dimensiuni | 1800 x 1400 x 1800 mm |
| Greutate | 1000 kg |
Echipare standard
- Masă magnetică
- Disc de rectificare
- Port-disc de rectificare
- Sistem de răcire
- Separator de așchii cu filtru magnetic
- Instalație de iluminare cu halogen
- Manual de utilizare (DTR) în limba română
- Declarație CE
Echipare opțională
- Masă magnetică suplimentară: extinde posibilitățile de fixare a pieselor.
- Set de răcire: capacitate mărită, recomandată pentru procese intensive de rectificare.
Prezentare video
- Tip mașină
- Mașină de rectificat plan
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 1000 kg
900 kg - Putere motor
- 1,5 kW
- Transmisie avans
- Hidraulică
- Material prelucrat
- Metal
- Dimensiuni câmp de lucru
- 540 × 240 mm
- Fixare material
- Magnetică
- Tip afișaj
- Digital
- Sistem de ungere
- Centralizat
- Tip ghidaj liniar
- Liniare
- Avans transversal
- max. 600 mm/min
- Tip iluminat
- Halogen
- Tratament ghidaje
- Călite
Rectificate - Putere pompă lichid de răcire
- 40 W
- Distanță arbore masă
- 490 mm
- Sistem de răcire
- Da
- Deplasare masă
- 560 × 260 mm
- Dimensiuni roată de rectificare
- 200 × 20 × 32 mm
- Turație roată de rectificare
- 2850 rot/min
- Număr perechi ghidaje păpușă portarbore
- 2
- Dimensiuni masă magnetică
- 500 × 250 mm
540 × 250 mm - Deplasare transversală la o diviziune
- 0,02 mm
- Deplasare transversală pe rotație
- 2,5 mm/rot.
- Deplasare verticală manuală la o diviziune
- 0,01 mm
- Deplasare verticală manuală pe rotație
- 1,25 mm/rot.
- Putere motor unitate hidraulică
- 1,5 kW
- Număr axe cu avans hidraulic
- 2
- Tip ghidaj masă
- Dublu
- Capacitate rezervor ulei
- 80 L
- Viteză avans vertical
- 360 mm/min
- Înălțime
- 1800 mm
- Lățime
- 1400 mm
- Lungime
- 1800 mm
Mașină de rectificat plan CORMAK MYS1022, 540 × 250 mm
Mașina de rectificat plan CORMAK MYS1022, de 540 × 250 mm, dispune de două perechi de ghidaje ale capului de lucru, oferind stabilitate și precizie la prelucrare.

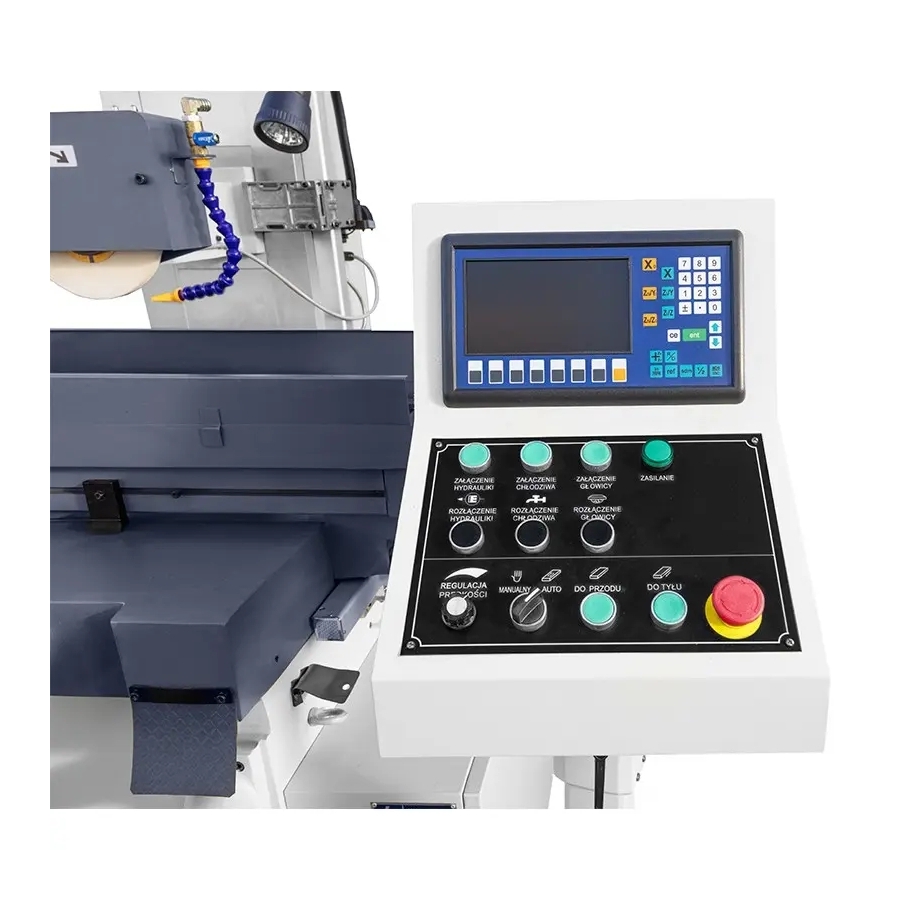

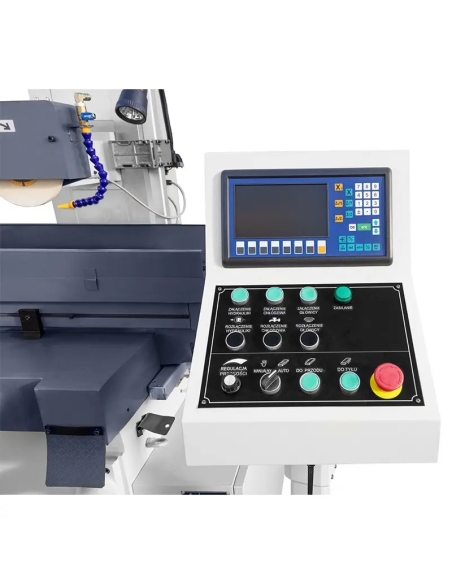

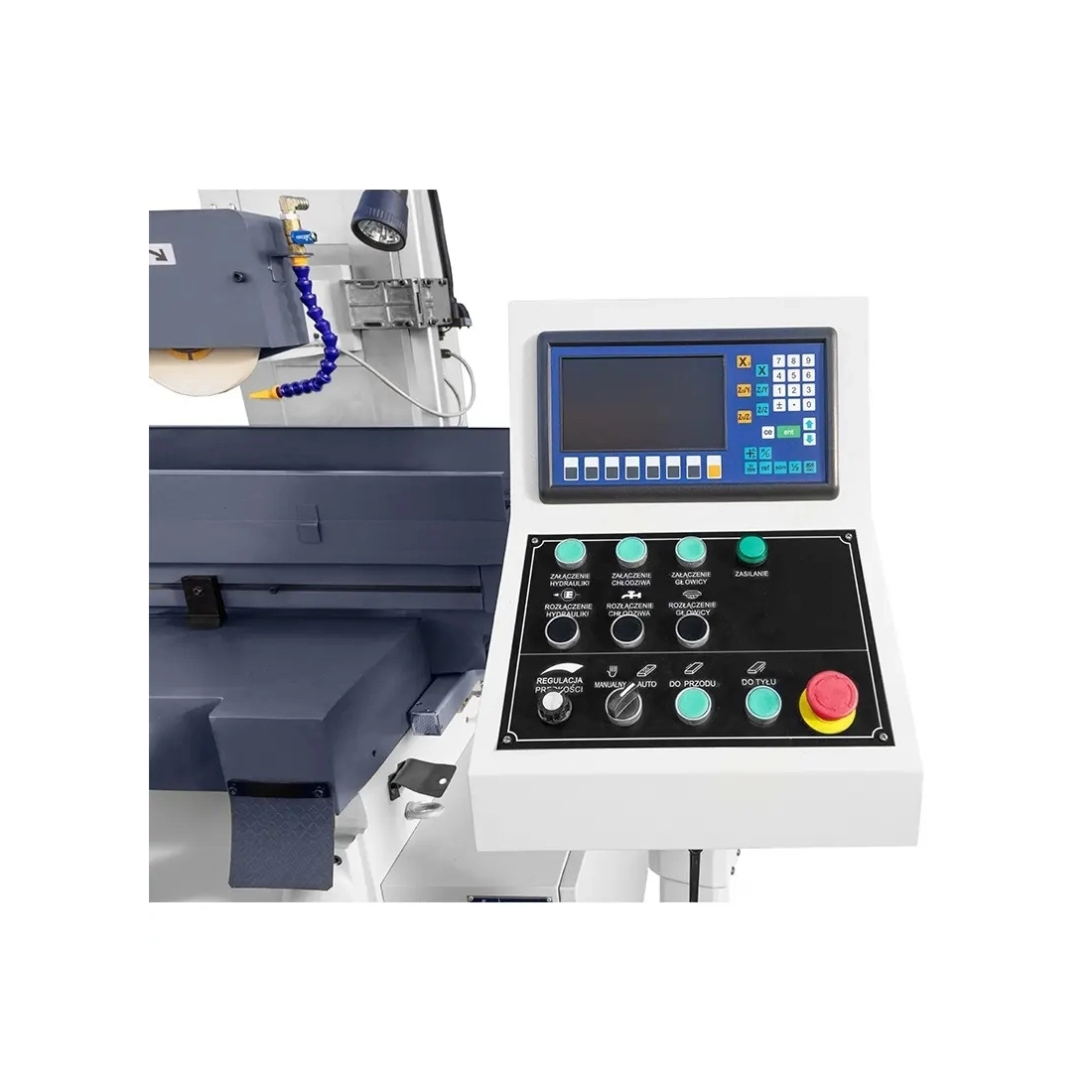

Avansurile hidraulice pe 2 axe și citirea digitală susțin productivitatea, fiabilitatea și funcționarea eficientă în producție continuă.
