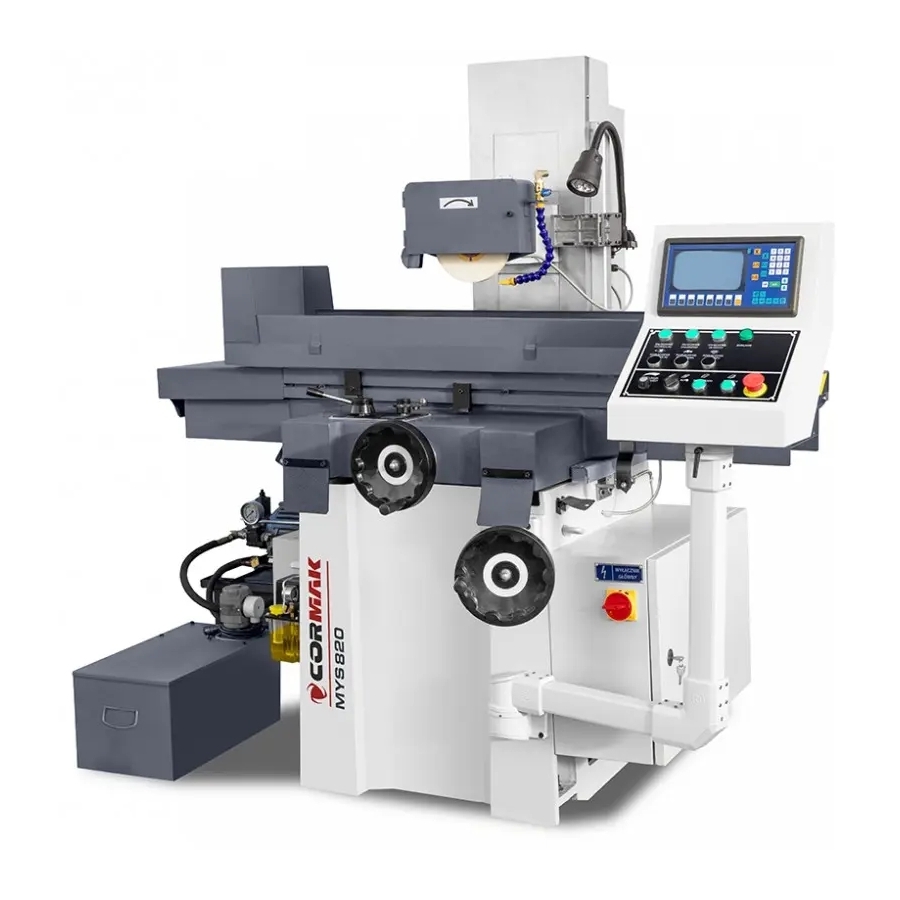

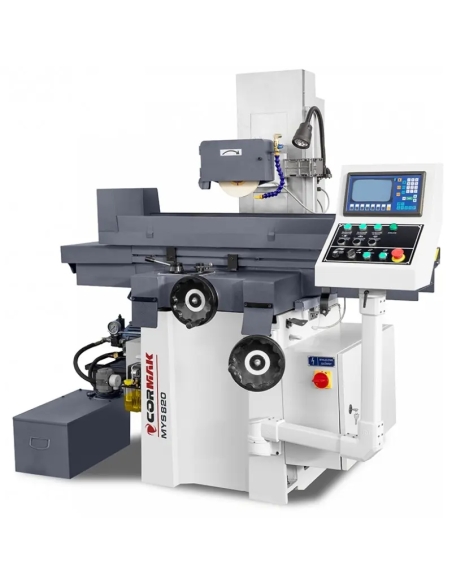

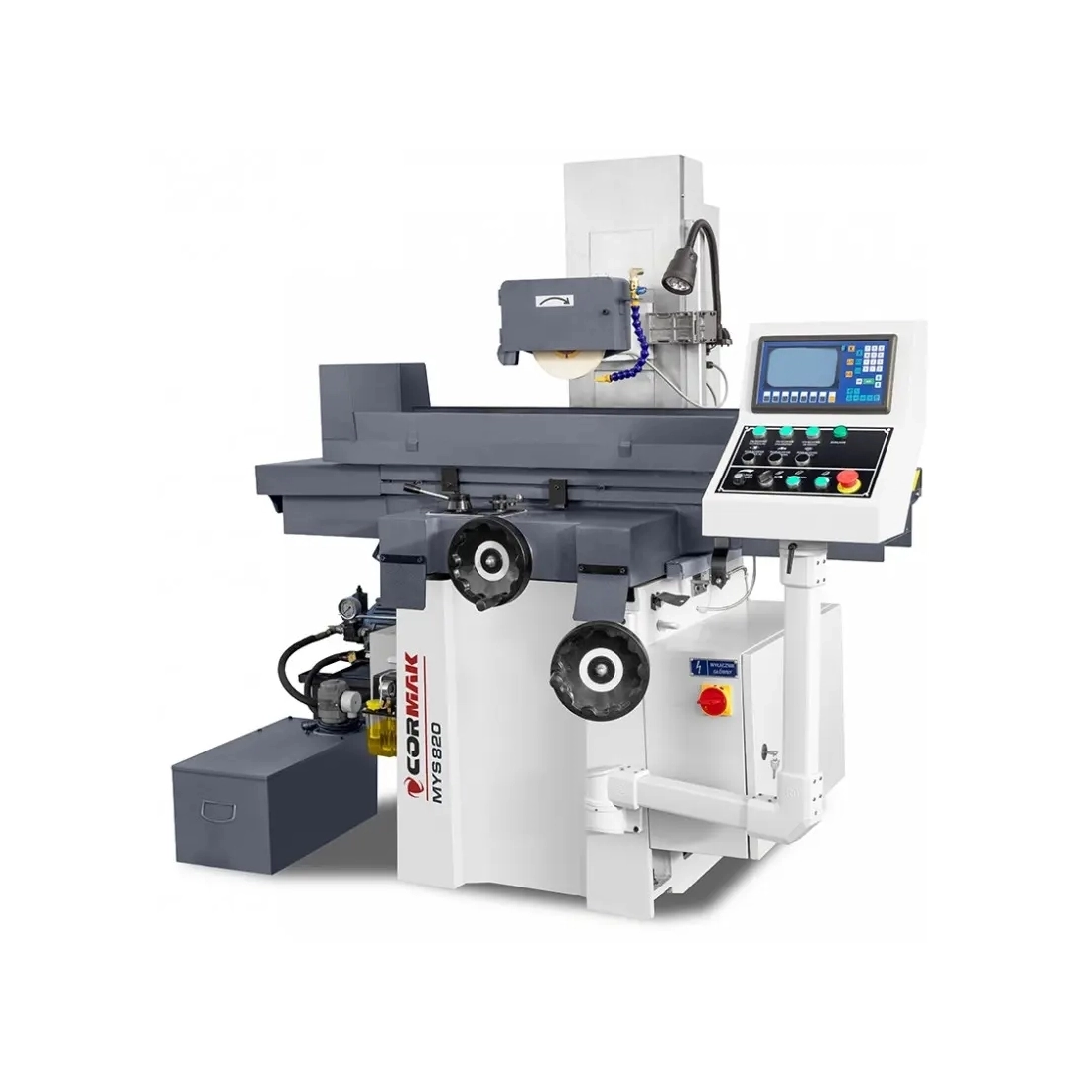

Mașină de rectificat plan cu masă magnetică CORMAK MYS820 200×480 mm
Mașina de rectificat plan cu masă magnetică 200x480 MYS820 este un echipament avansat, proiectat pentru rectificarea precisă a pieselor metalice mici și medii. Construcția sa compactă și tehnologiile moderne oferă o acuratețe ridicată a prelucrării și fiabilitate în mediile industriale.
Principalele avantaje ale mașinii de rectificat plan cu masă magnetică 200x480 MYS820
Mașina de rectificat plan cu masă magnetică 200x480 MYS820 este soluția ideală pentru unitățile industriale care au nevoie de prelucrare de precizie într-un format compact. Concepută pentru profesioniști, combină tehnologii avansate, precum avansurile automate pe două axe și ghidajele de înaltă precizie, cu o construcție robustă, asigurând fiabilitate și eficiență. Dimensiunile compacte (1680x1140x1800 mm) și greutatea de 800 kg o recomandă pentru ateliere mai mici și spații limitate. Beneficiile cheie includ:
- Precizie ridicată la rectificare: Ghidajele precise și avansurile automate permit o exactitate de 0,01 mm pe deplasarea verticală, oferind un finisaj excelent al suprafeței.
- Suprafață de lucru compactă: Masa cu dimensiunea 400x200 mm este ideală pentru prelucrarea detaliilor mici și medii, mărind versatilitatea utilizărilor.
- Avans automat fluid: Sistemul de avans pe două axe asigură mișcări precise, cu o cursă de până la 530 mm longitudinal și 220 mm transversal, garantând o prelucrare eficientă.
- Stabilitate și durabilitate: Construcția masivă de 800 kg reduce vibrațiile, menținând stabilitatea în regim de lucru intens.

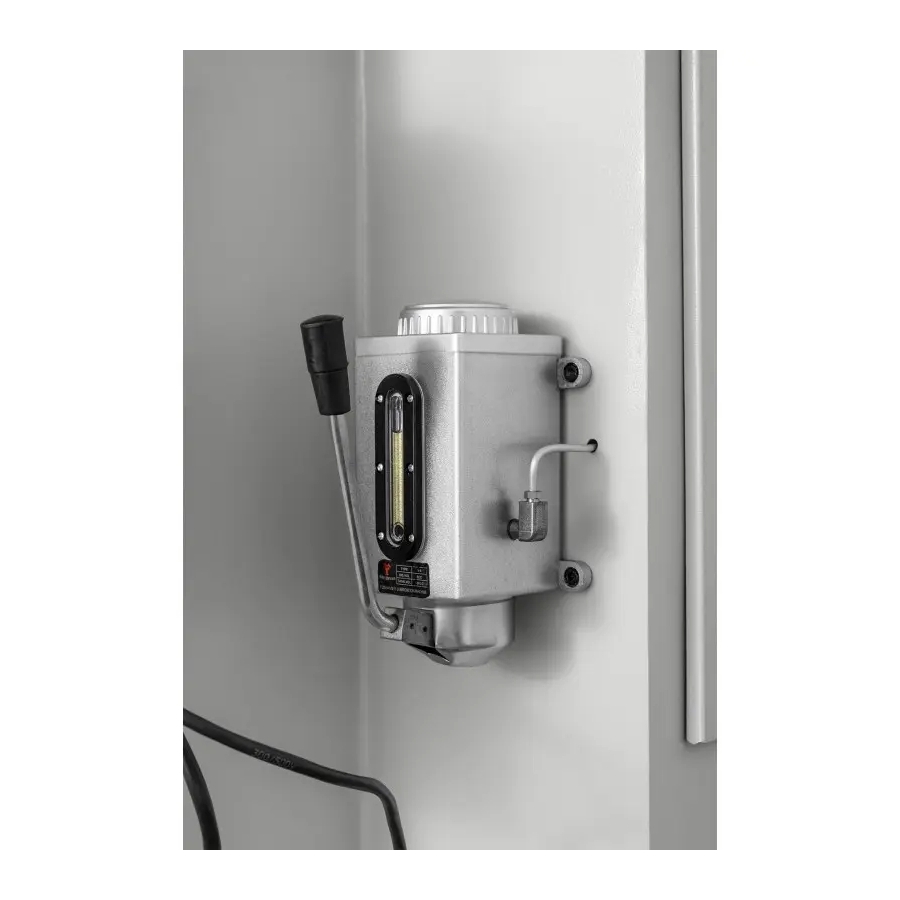

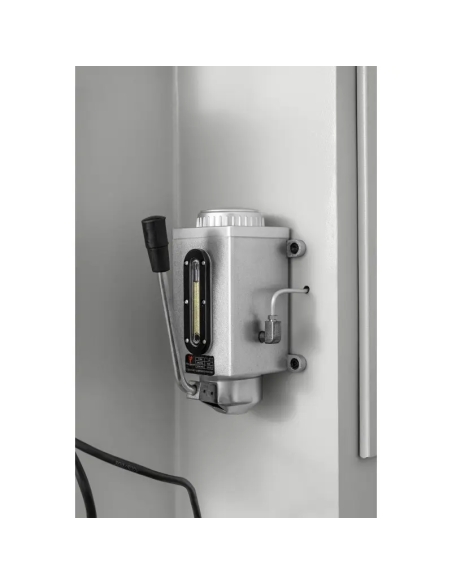

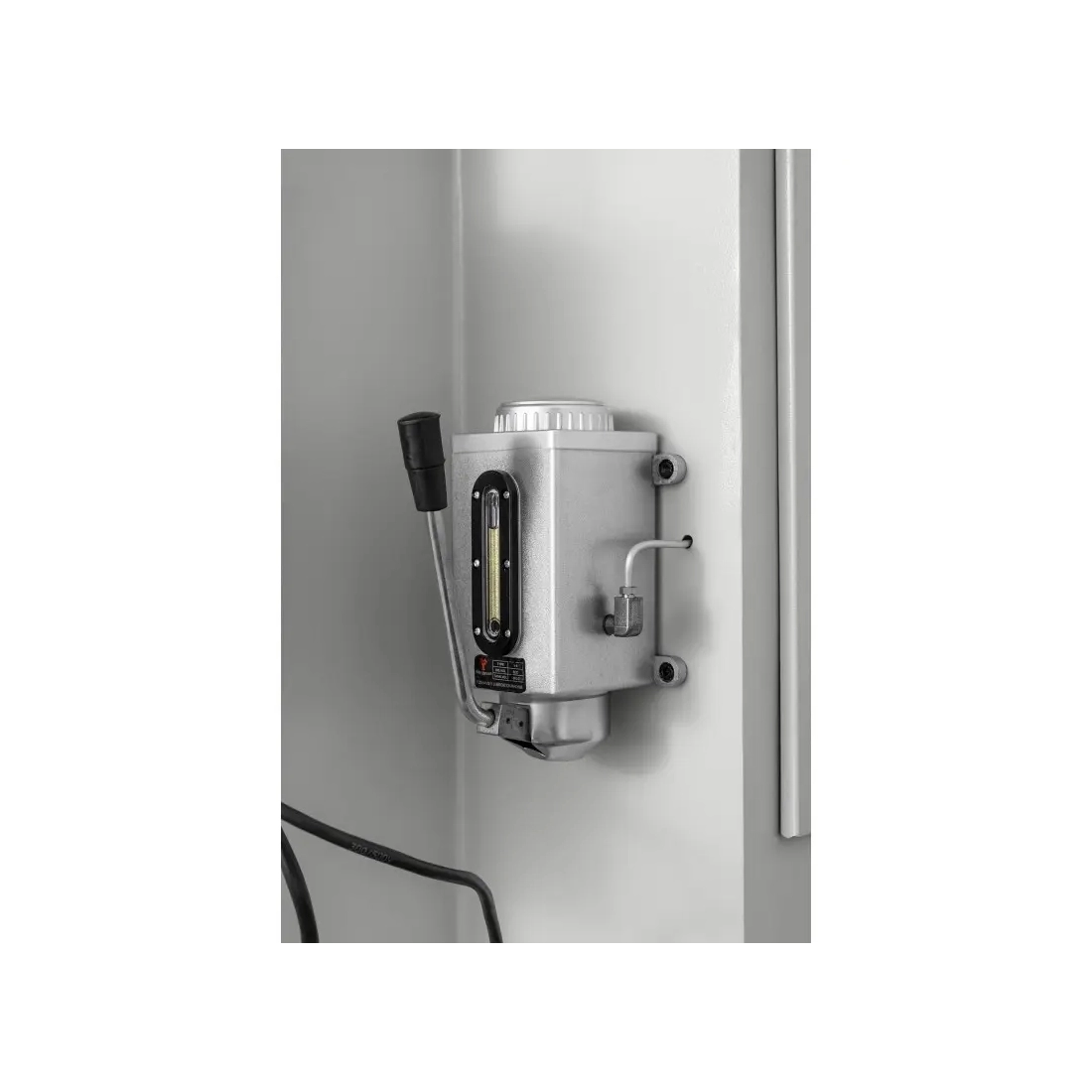

- Întreținere facilă: Lubrifierea centralizată a ghidajelor reduce necesarul de mentenanță manuală și crește durata de viață a utilajului.
- Gata de lucru: Dotată cu citire digitală și pregătită complet pentru pornirea imediată a producției, pentru a minimiza timpii de oprire.
Construcție și tehnologie
Construcție solidă și componente de precizie
Mașina de rectificat plan cu masă magnetică 200x480 MYS820 se remarcă printr-o construcție masivă, cu o greutate de 800 kg, ce asigură stabilitate în timpul prelucrării. Ghidajele liniare călite și rectificate reduc vibrațiile, garantând deplasarea lină a mesei și o calitate ridicată a finisajului. Arborele (spindle), antrenat de un motor de 1,1 kW, lucrează cu o roată abrazivă de 200x19x32 mm, permițând prelucrarea eficientă a diverselor materiale.
Sistem avansat de avans

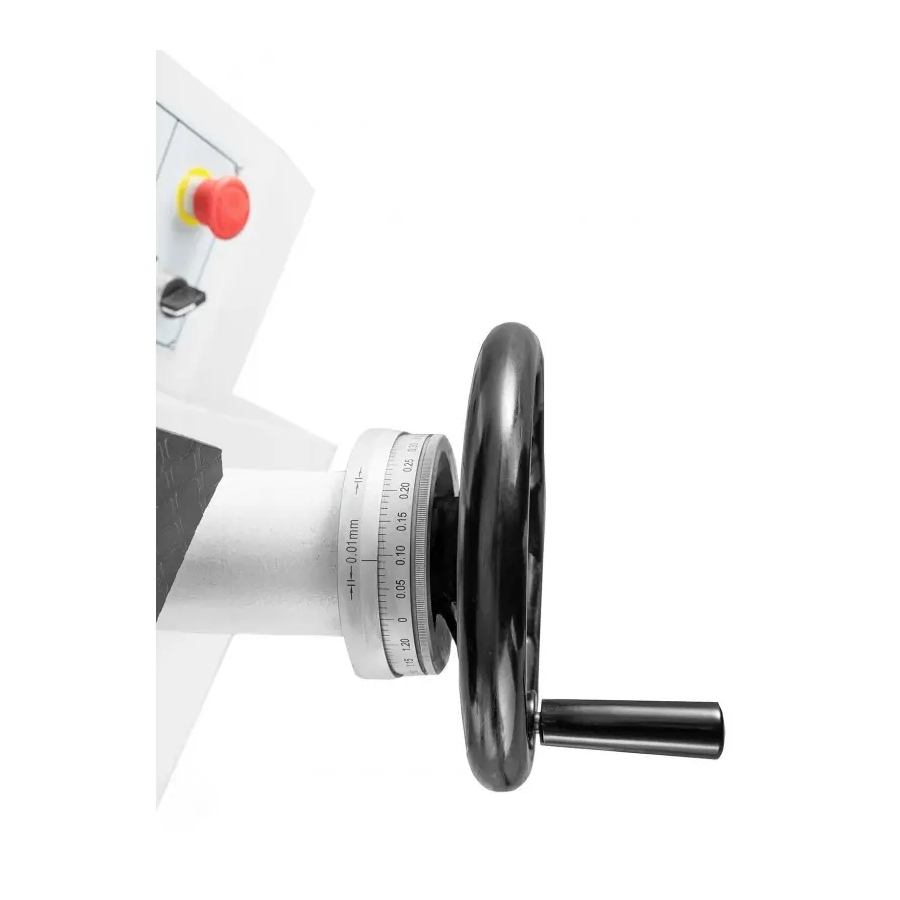

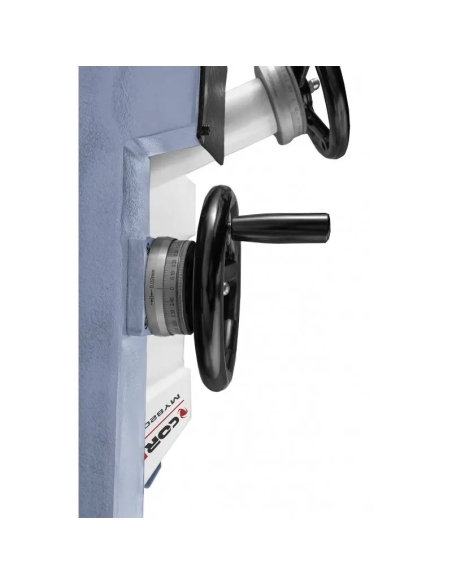

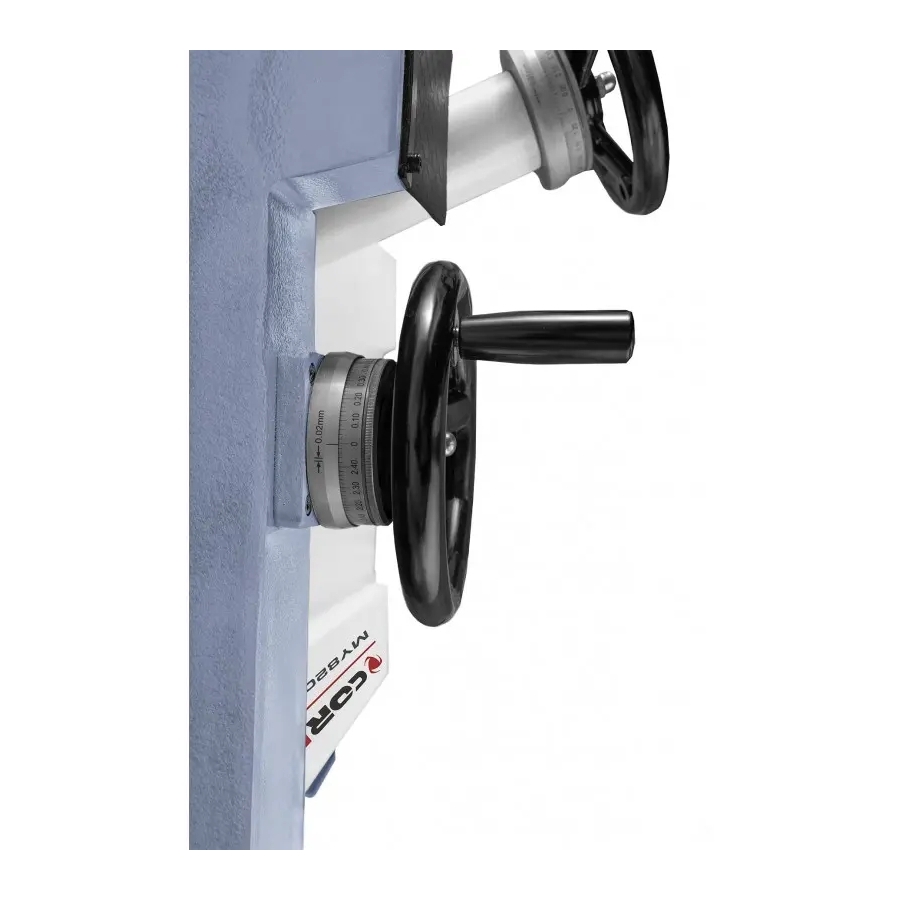

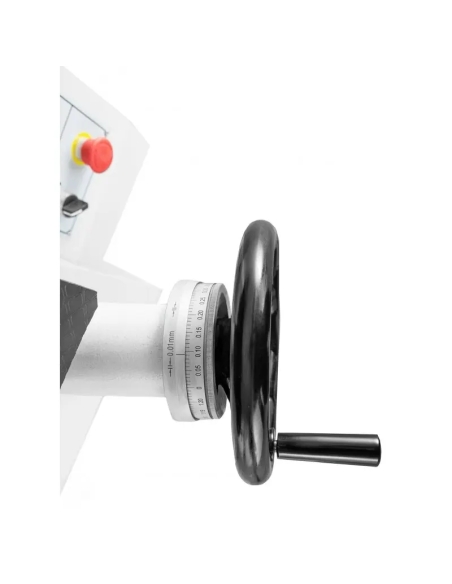

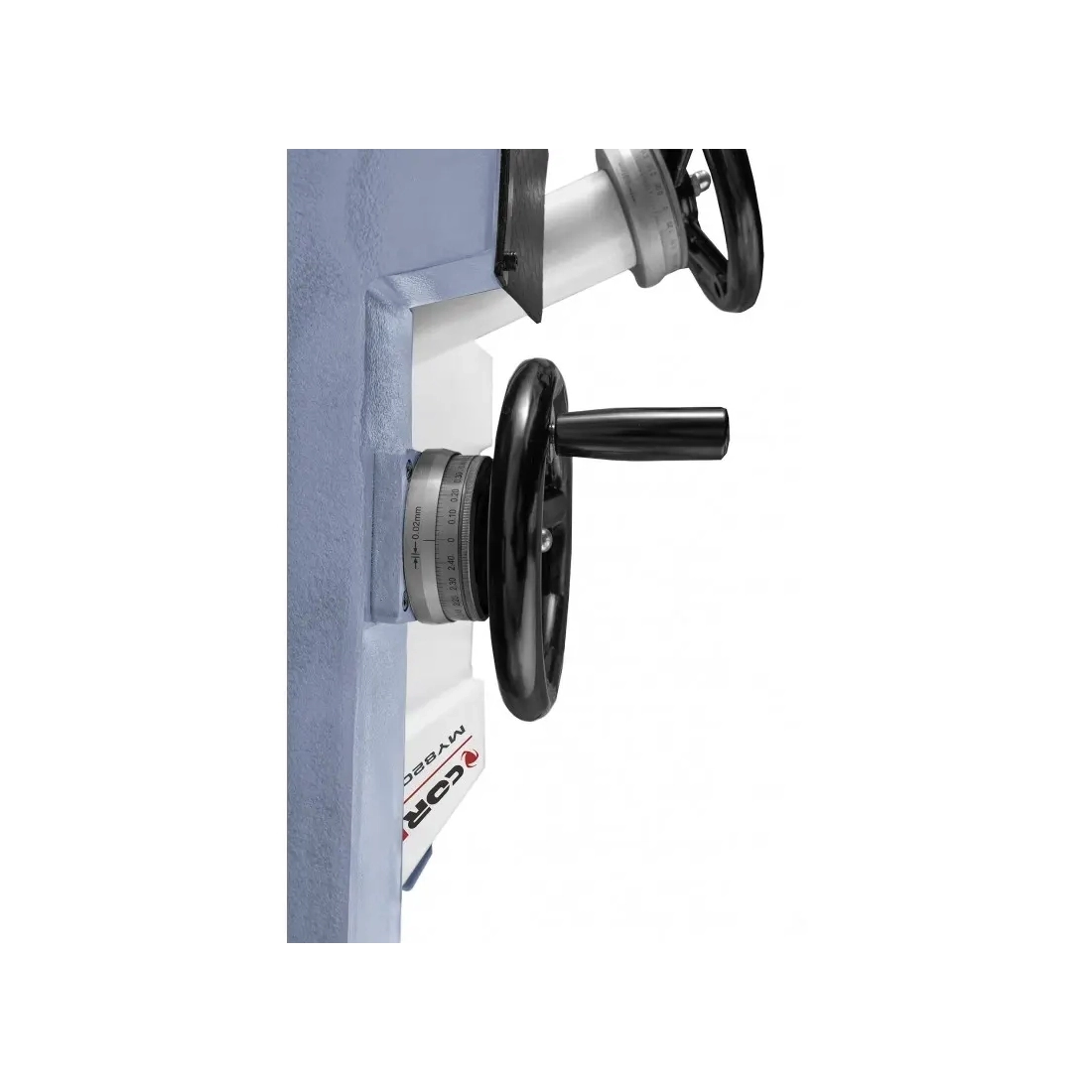

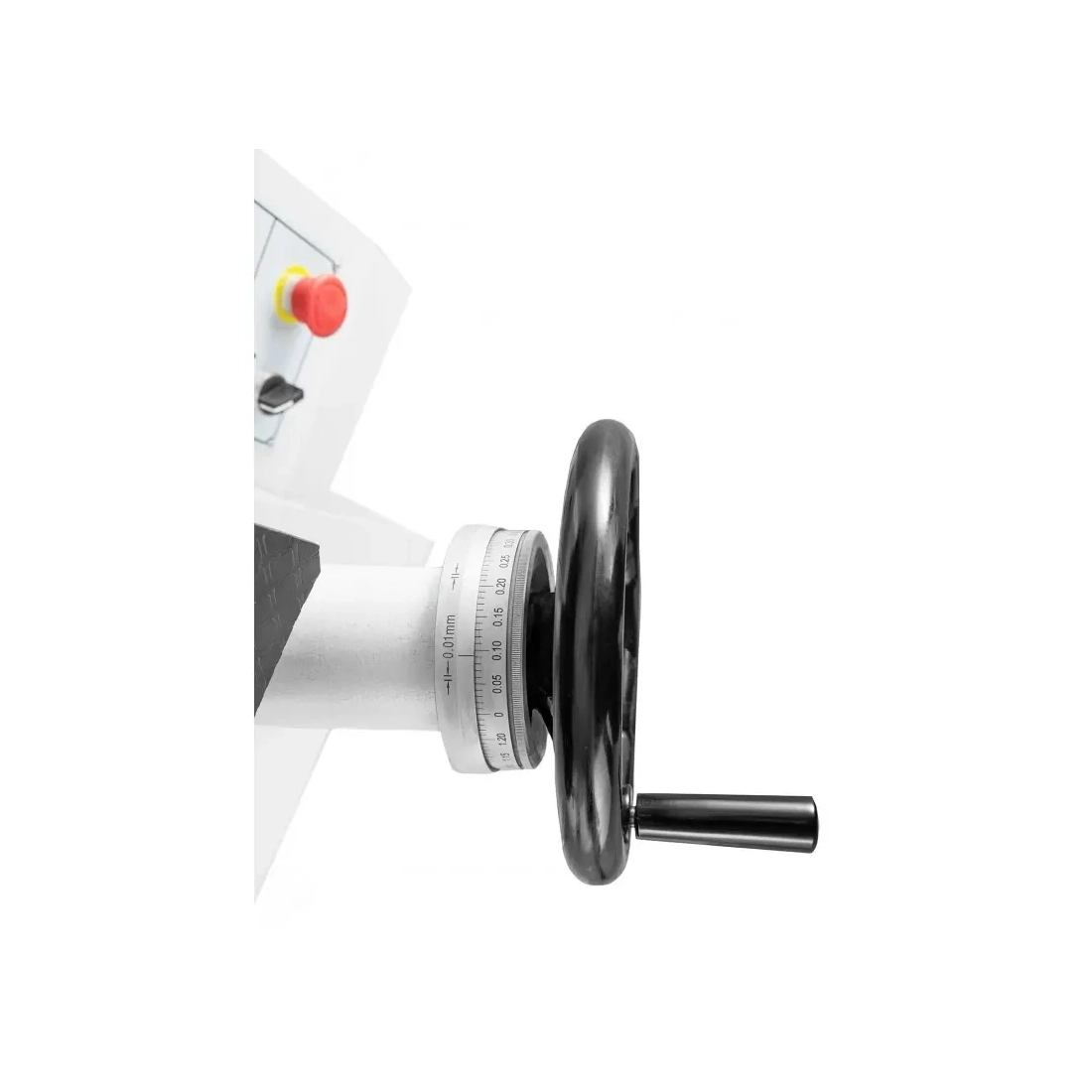

Utilajul este echipat cu avansuri automate pe două axe, cu o cursă maximă de deplasare longitudinală de 530 mm și transversală de 220 mm. Avansul transversal precis per rotație a manetei este de 2,5 mm, iar cel vertical de 1,25 mm, ceea ce permite reglarea fină a parametrilor de prelucrare în funcție de cerințe.
Sistem de răcire și masă magnetică

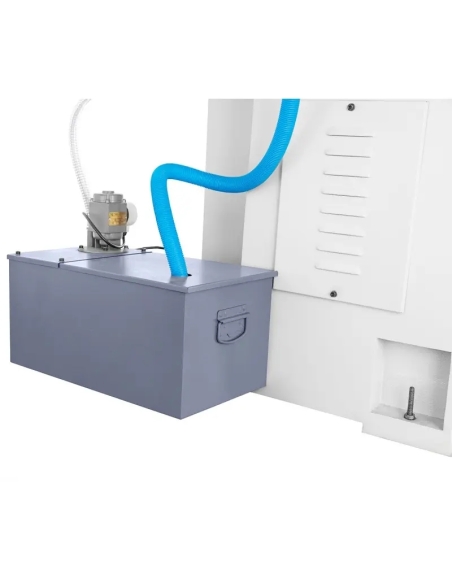

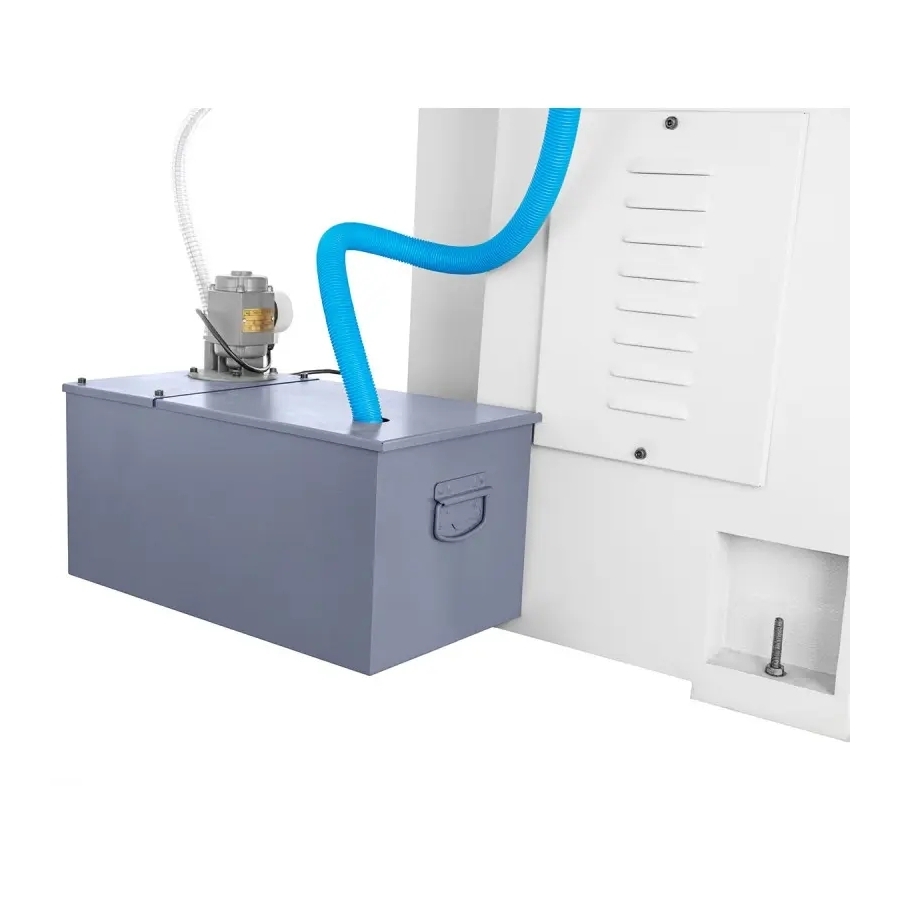

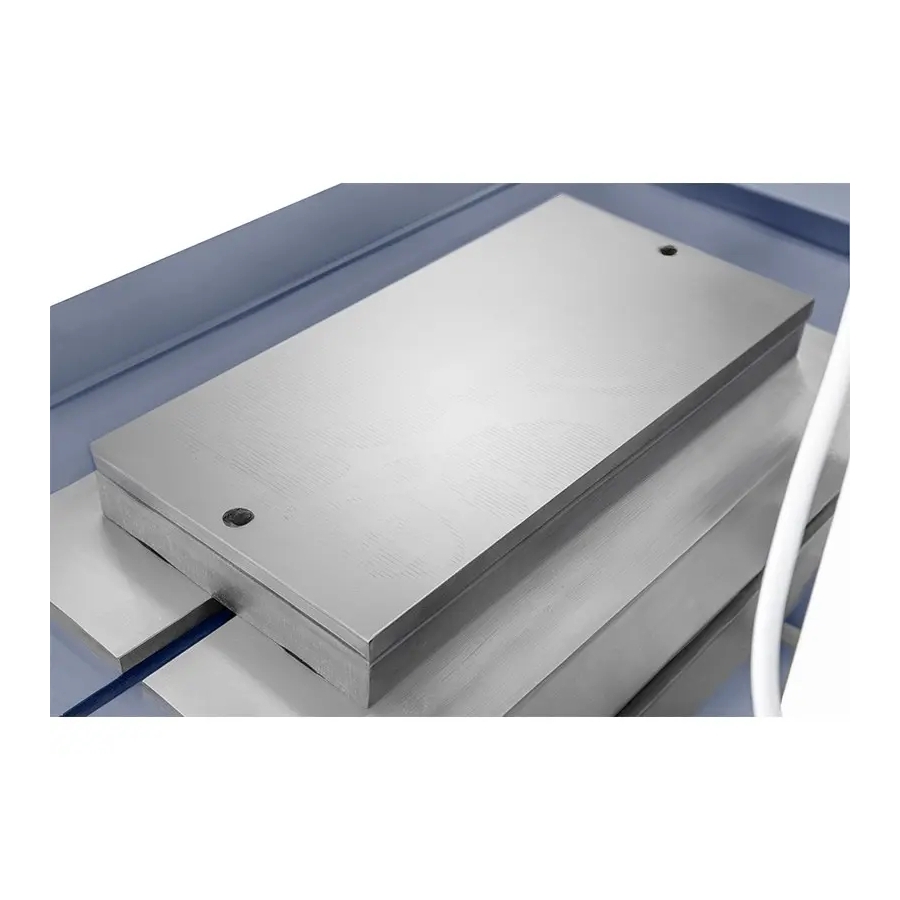

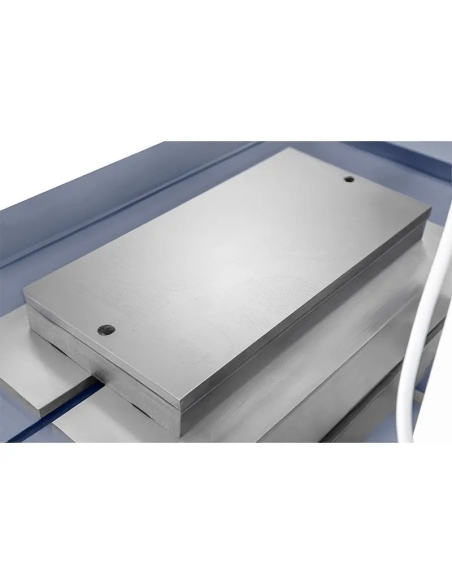

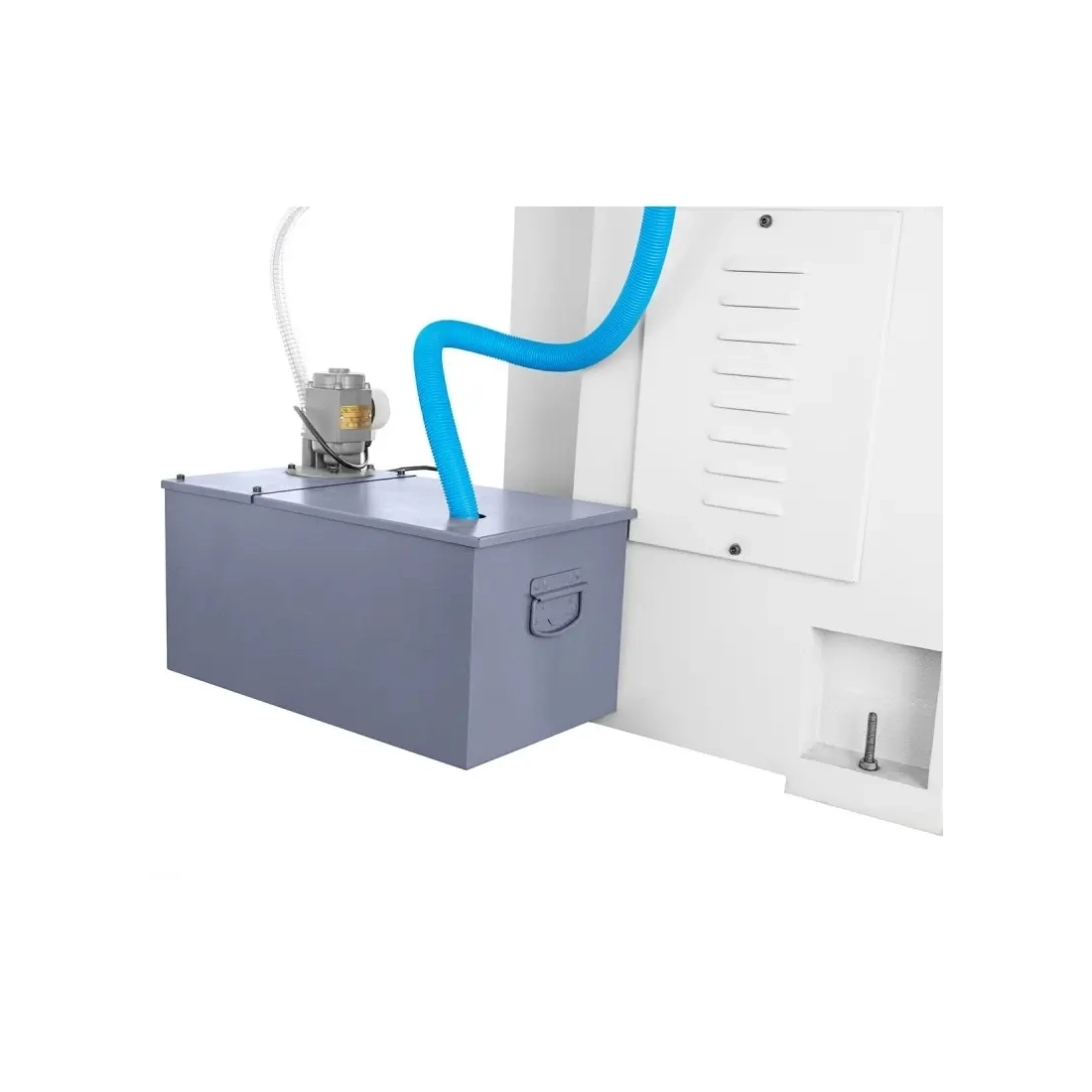

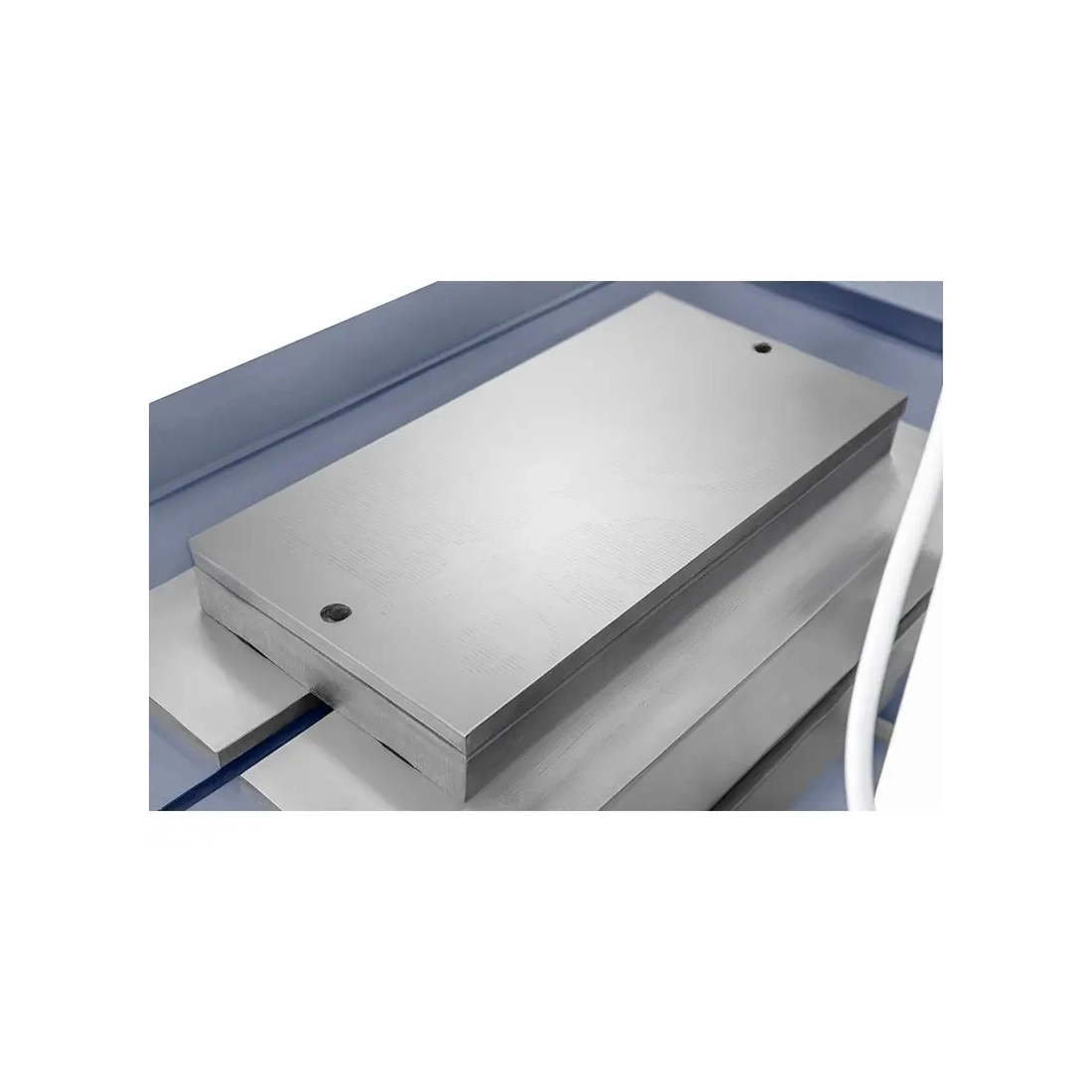

Mașina de rectificat plan cu masă magnetică dispune de un sistem eficient de răcire, care protejează piesa și roata abrazivă împotriva supraîncălzirii. Masa magnetică de 400x200 mm oferă fixarea sigură a pieselor, sporind siguranța și precizia, în special la prelucrarea elementelor mici.
Precizie și productivitate
Mașina de rectificat plan cu masă magnetică 200x480 MYS820 asigură o calitate excelentă a finisării datorită controlului precis al avansului și construcției stabile. Distanța maximă de la masă la arbore (490 mm) permite prelucrarea pieselor cu dimensiuni variate. Ghidajele precise și avansurile automate fac posibilă obținerea suprafețelor netede, cu toleranțe minime, esențiale în producția de componente de precizie.
Domenii de utilizare
Mașina de rectificat plan cu masă magnetică 200x480 MYS820 este destinată unităților industriale care necesită prelucrarea precisă a pieselor mici și medii. Se utilizează în:
- Industria sculelor: Producția și recondiționarea sculelor așchietoare și a matrițelor mici pentru injecție.
- Industria constructoare de mașini: Rectificarea componentelor de mașini, precum plăci de bază sau elemente de precizie.
- Ateliere de reparații: Recondiționarea componentelor mici care necesită precizie înaltă.
- Industria de precizie: Prelucrarea componentelor pentru electronică, optică sau piese auto de dimensiuni reduse.
Specificații tehnice
Parametri tehnici
| Parametri tehnici | |
|---|---|
| Dimensiuni masă | 400x200 mm |
| Cursă maximă de deplasare longitudinală | 530 mm |
| Cursă maximă de deplasare transversală | 220 mm |
| Distanță arbore/masă | 490 mm |
| Roată abrazivă | 200 x 19 x 32 mm |
| Avans transversal manual | 2,5 mm/rot. |
| Avans vertical manual | 1,25 mm/rot. |
| Turație arbore | 2850 rot./min |
| Putere motor | 1,1 kW |
| Dimensiuni utilaj | 1680 x 1140 x 1800 mm |
| Greutate | 800 kg |
Echipare standard
- Masă magnetică
- Citire digitală
- Roată abrazivă

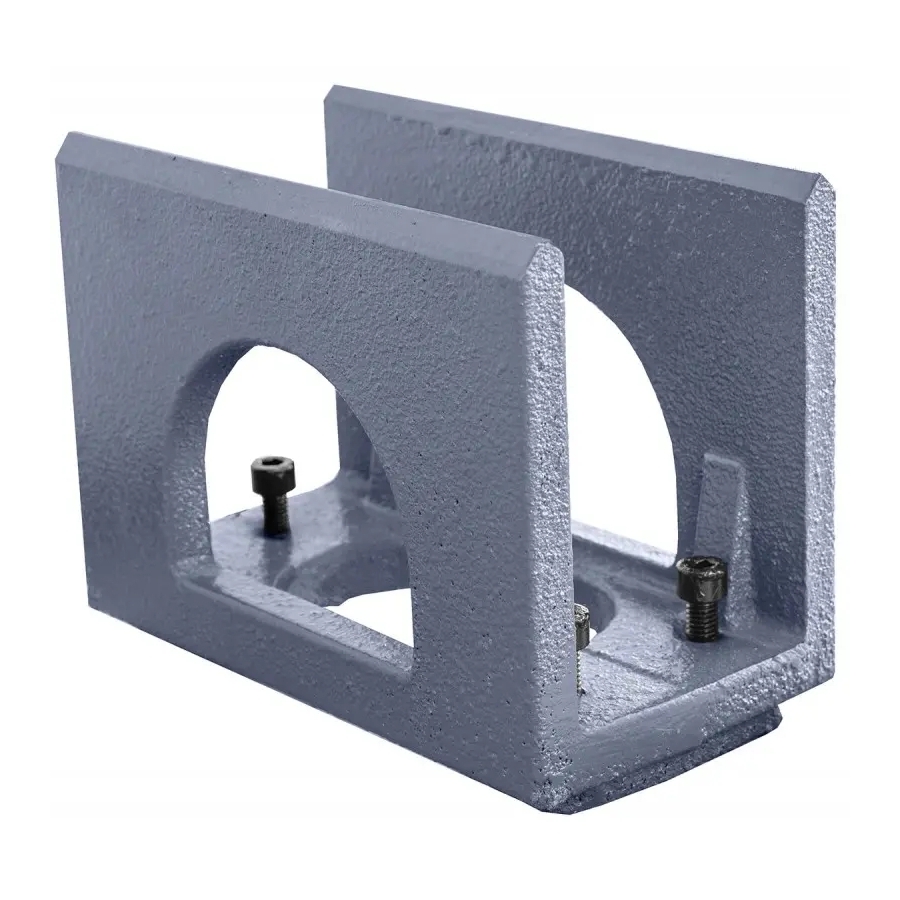

- Port-roată abrazivă
- Sistem de răcire
- Instalație de iluminare cu halogen
- Manual (DTR) în limba poloneză
- Declarație CE
Prezentare video
- Tip mașină
- Mașină de rectificat plan
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 800 kg
- Putere motor
- 1,1 kW
- Material prelucrat
- Metal
- Fixare material
- Magnetică
- Tip afișaj
- Digital
- Sistem de ungere
- Centralizat
- Tip ghidaj liniar
- Liniare
- Tip iluminat
- Halogen
- Tratament ghidaje
- Călite
Rectificate - Direcții avans automat
- Longitudinală
Transversală - Distanță arbore masă
- 490 mm
- Sistem de răcire
- Da
- Axa X (cursă longitudinală masă)
- 530 mm
- Cursă transversală masă
- 220 mm
- Dimensiuni roată de rectificare
- 200 × 19 × 32 mm
- Turație roată de rectificare
- 2850 rot/min
- Dimensiuni masă magnetică
- 400 × 200 mm
480 × 200 mm - Deplasare transversală pe rotație
- 2,5 mm/rot.
- Deplasare verticală manuală pe rotație
- 1,25 mm/rot.
- Număr axe cu avans automat
- 2
- Precizie deplasare verticală
- 0,01 mm
- Înălțime
- 1800 mm
- Lățime
- 1140 mm
- Lungime
- 1680 mm
Mașină de rectificat plan cu masă magnetică CORMAK MYS820 200×480 mm
Mașina de rectificat plan CORMAK MYS820, cu masă magnetică 200×480 mm, este echipată cu ghidaje liniare călite și rectificate cu precizie, asigurând prelucrarea pieselor cu acuratețe ridicată și 2 avansuri automate.
