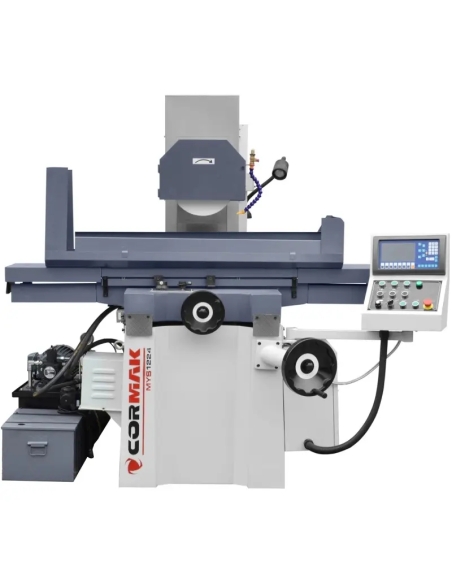

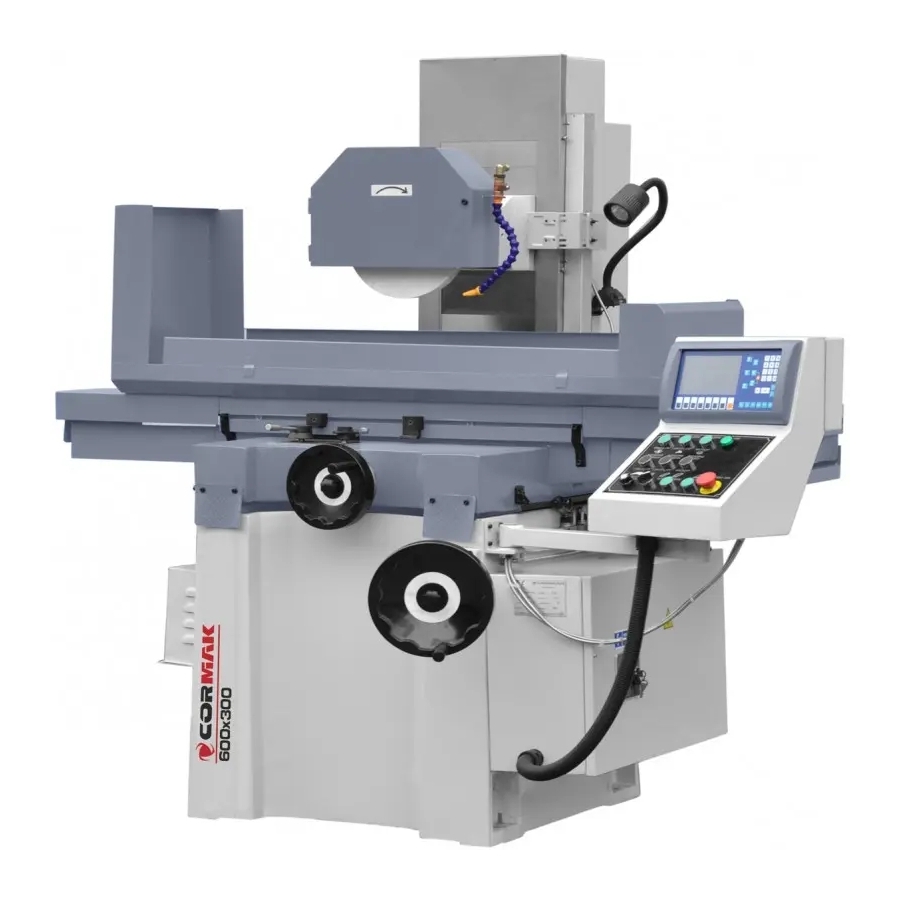

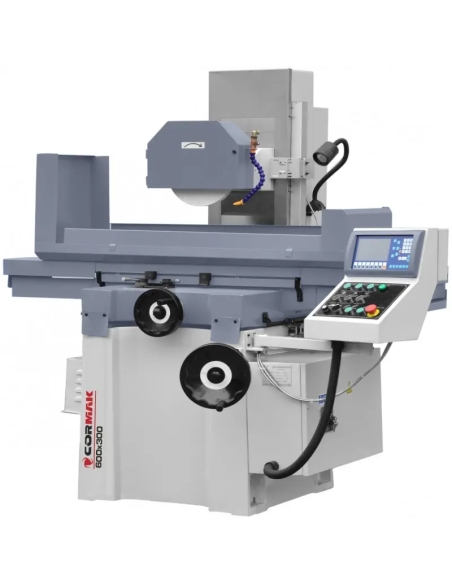

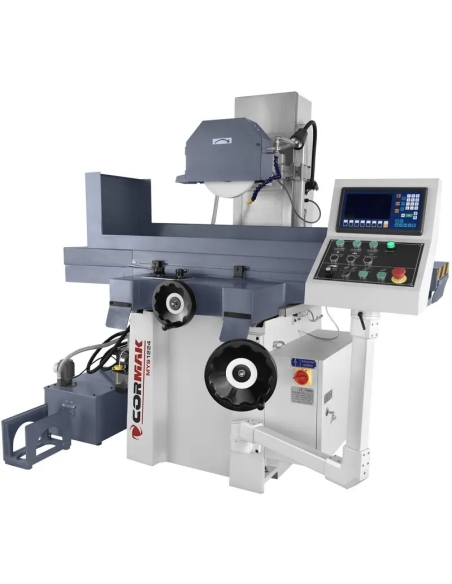

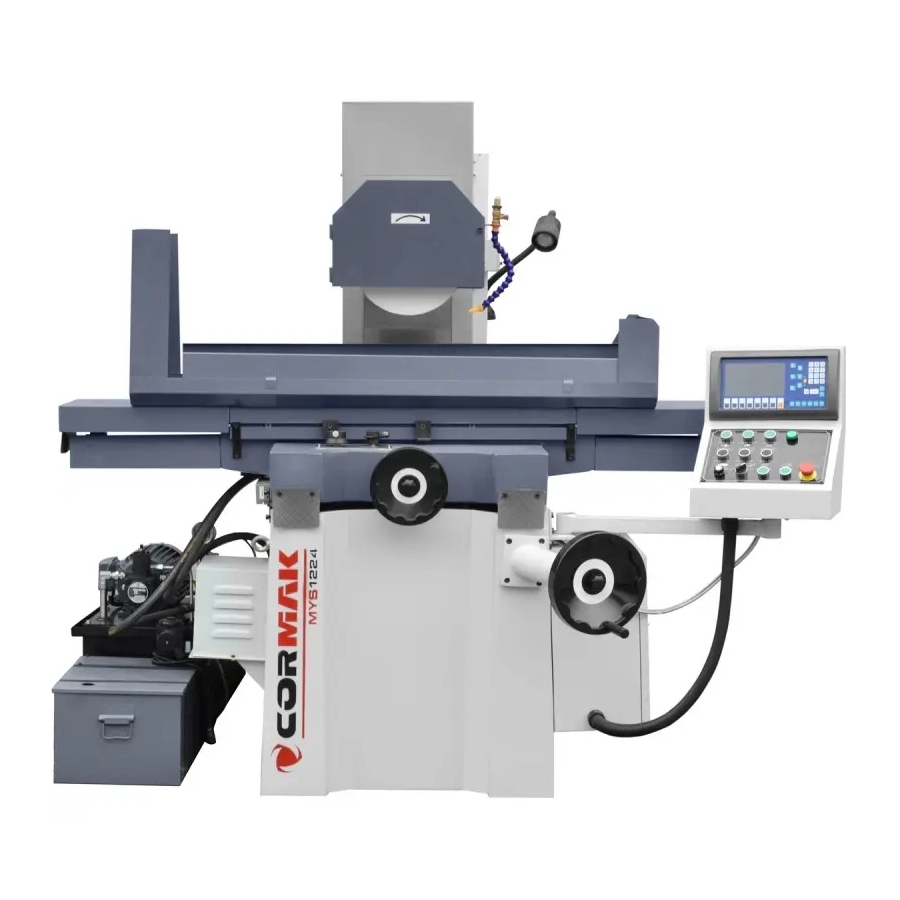

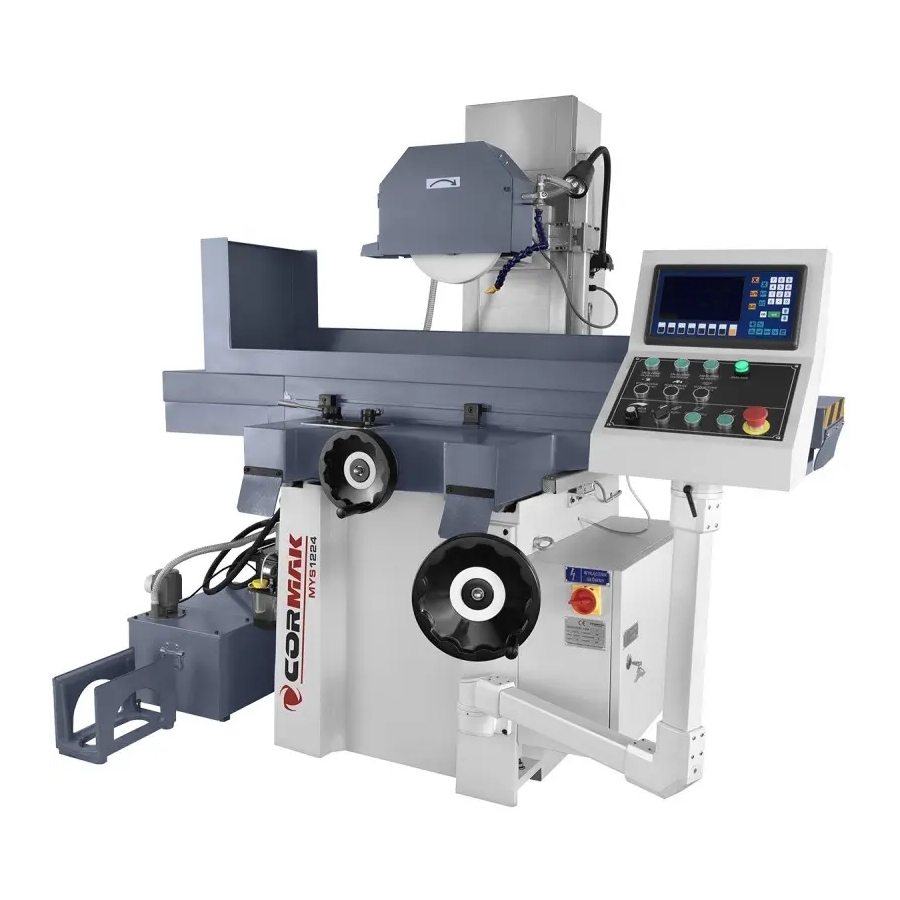

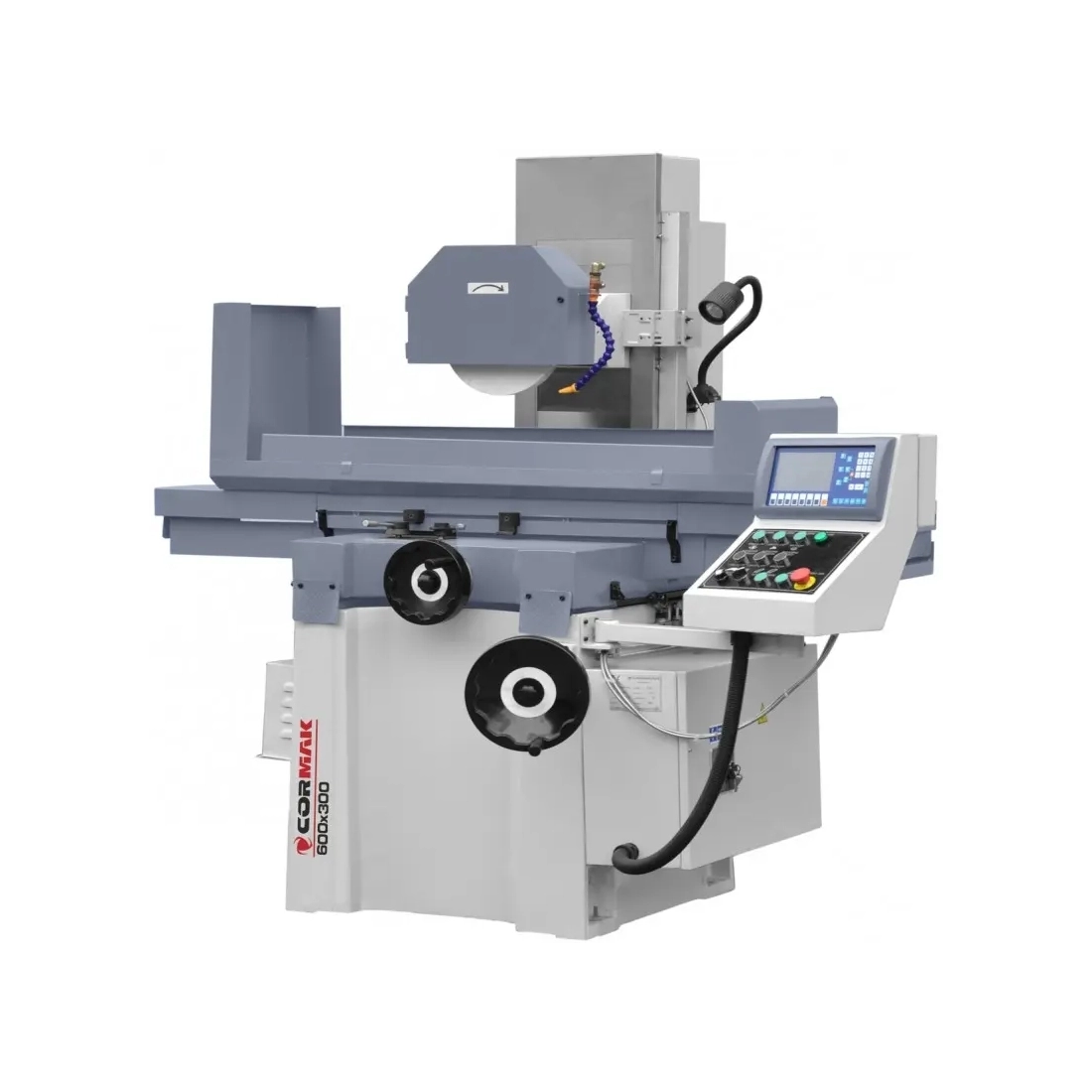

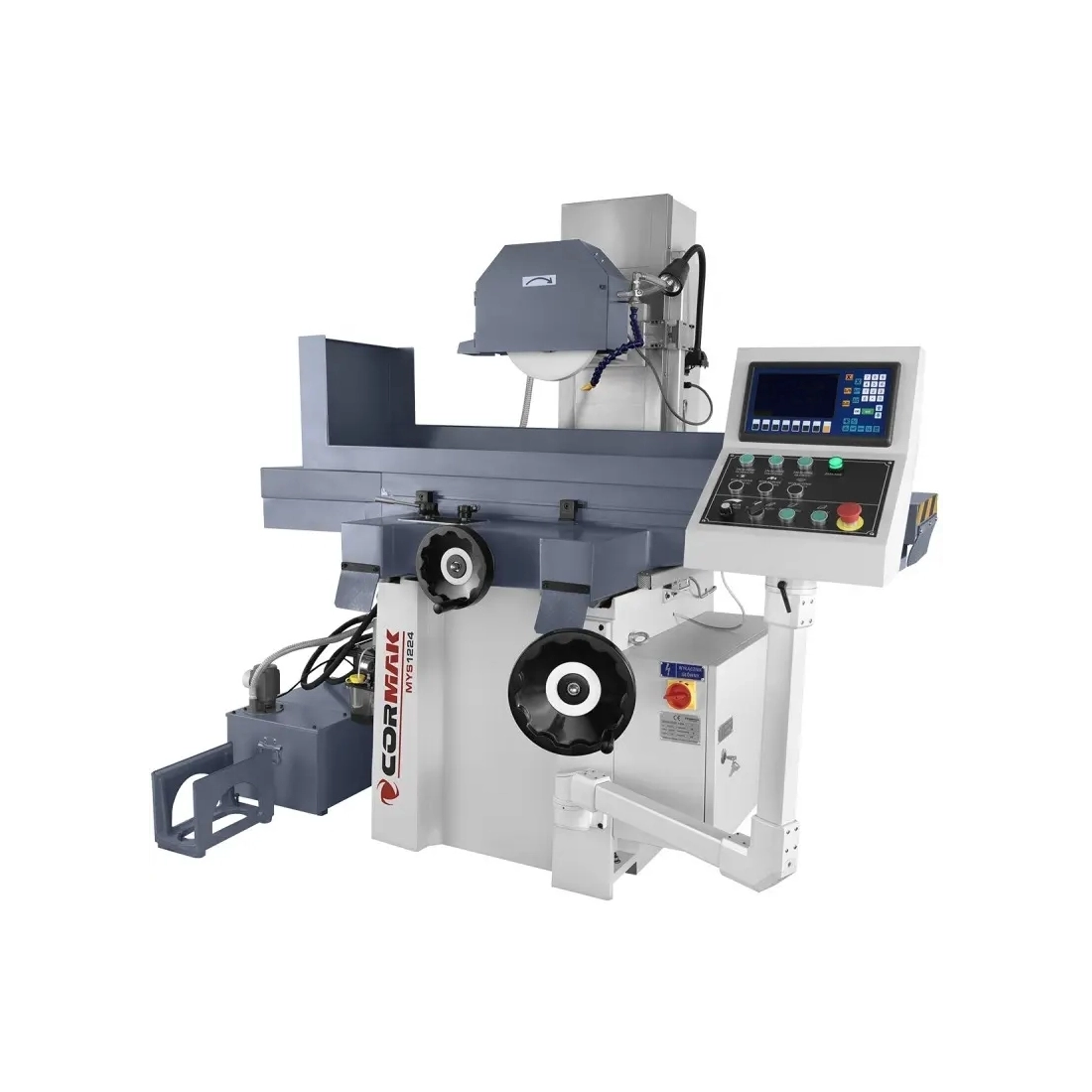

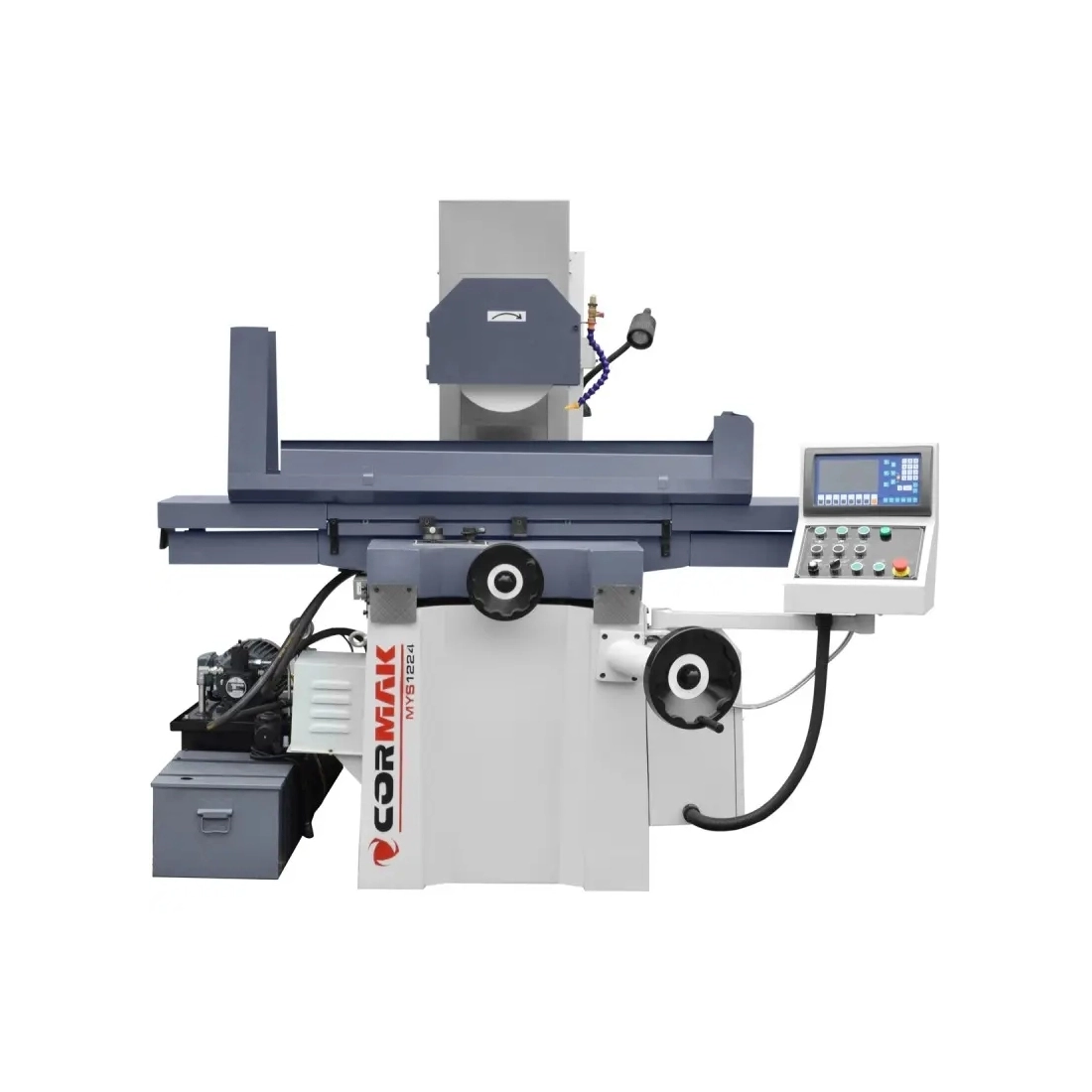

Mașină de rectificat plan CORMAK MYS 1224, 600 × 300 mm
Mașina de rectificat plan 600x300 (MYS 1224) oferă precizie și fiabilitate într-un format compact.
Mașina de rectificat plan MYS 1224 este un utilaj compact și precis, destinat rectificării pieselor metalice mici și medii. Construcția sa avansată și tehnologiile utilizate asigură o calitate excelentă a prelucrării și fiabilitate în medii industriale.
Principalele avantaje ale mașinii de rectificat plan 600x300 (MYS 1224)
Mașina de rectificat plan cu masă magnetică 600x300 (MYS 1224) este concepută pentru unitățile industriale care necesită prelucrare precisă, păstrând în același timp dimensiunile compacte ale utilajului. Proiectată pentru profesioniști, îmbină acuratețea ridicată, eficiența și operarea facilă. Beneficiile principale includ:
- Precizie ridicată a prelucrării: exactitatea rectificării la nivel de 300:0,005 mm și rugozitatea suprafeței Ra 0,32 oferă un finisaj excelent al pieselor.
- Suprafață de lucru compactă: masa cu dimensiuni 600x300 mm permite prelucrarea elementelor mici și medii, fiind adecvată aplicațiilor de finețe.
- Avans hidraulic lin: sistemul de avans pe două axe, cu viteza longitudinală 3-20 m/min, asigură o funcționare uniformă și precisă.
- Stabilitate și durabilitate: construcția masivă, cu greutatea de 1400 kg, și ghidajele liniare călite reduc vibrațiile, oferind fiabilitate în regim de lucru intens.
- Întreținere simplificată: ungerea centralizată a ghidajelor reduce necesitatea mentenanței manuale și prelungește durata de viață a utilajului.
- Pregătită de lucru: mașina este complet pregătită pentru pornirea imediată a producției, accelerând procesele operaționale.
Construcția și tehnologia mașinii
Construcție solidă și componente de precizie

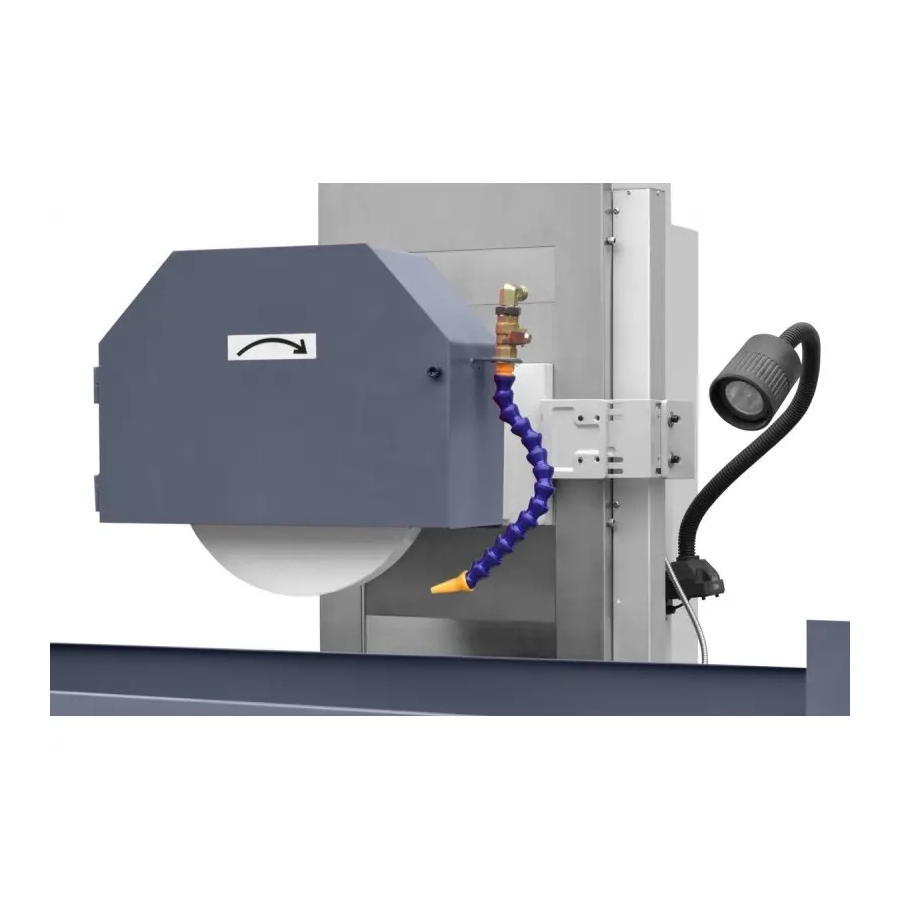

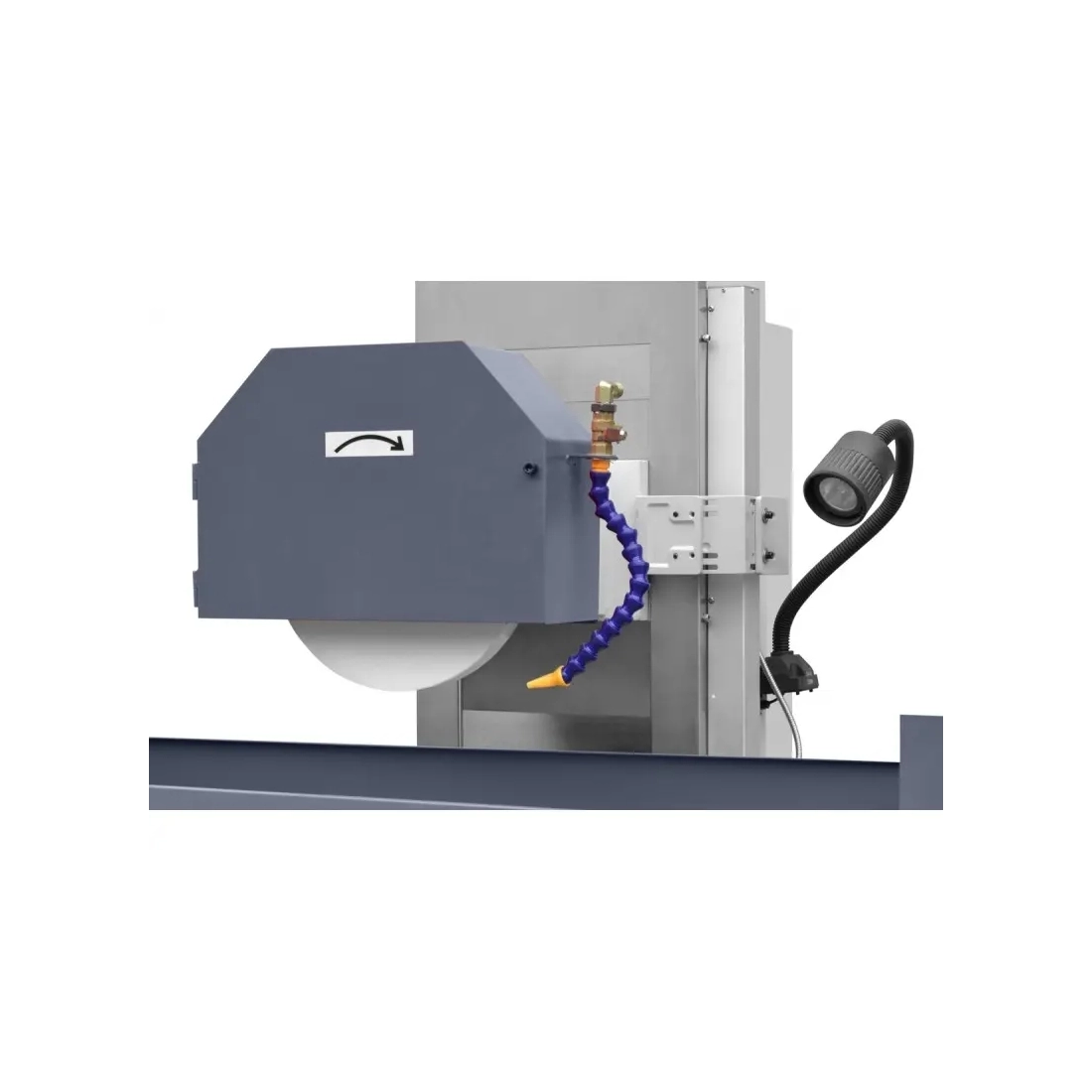

Mașina de rectificat plan MYS 1224 se remarcă printr-o construcție robustă, cu greutatea de 1400 kg, care asigură stabilitate în timpul prelucrării. Ghidajele liniare călite și rectificate reduc vibrațiile, garantând o mișcare lină a mesei și o calitate ridicată a finisajului. Arborele principal, antrenat de un motor de 2,2 kW, lucrează cu o roată abrazivă de 300x30x76,2 mm, permițând prelucrarea eficientă a diverselor materiale.
Sistem hidraulic avansat de avans
Utilajul este echipat cu un sistem de avans hidraulic pe două axe, cu viteza longitudinală a mesei în intervalul 3-20 m/min și viteza transversală de până la 600 mm/min. Deplasarea transversală la o diviziune a vernierului este de 0,01 mm, ceea ce permite setarea precisă a parametrilor de prelucrare, esențială pentru aplicațiile de precizie.
Sistem de răcire și masă magnetică

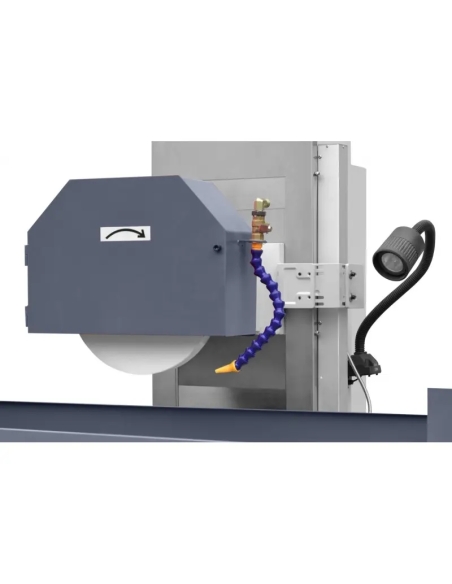

Mașina de rectificat plan cu masă magnetică dispune de un sistem de răcire eficient, antrenat de un motor de 40 W, care protejează piesa și roata abrazivă împotriva supraîncălzirii. Masa magnetică asigură fixarea sigură a pieselor, sporind siguranța și precizia lucrului.
Precizie și productivitate
Mașina de rectificat plan MYS 1224 oferă o calitate excelentă a finisajului datorită controlului precis al avansului și construcției stabile. Exactitatea rectificării la nivel de 300:0,005 mm și rugozitatea Ra 0,32 o fac adecvată pentru producerea componentelor de precizie, precum scule așchietoare, matrițe de injecție sau piese de mașini. Avansul maxim al mesei, de 630x320 mm, și distanța dintre axul arborelui și masă, de 520 mm, asigură flexibilitate pentru piese de diferite dimensiuni.
Utilizarea mașinii de rectificat plan
Mașina de rectificat plan 600x300 (MYS 1224) este destinată unităților industriale care necesită prelucrarea precisă a pieselor mici și medii. Este utilizată în:
- Industria sculelor: producția și recondiționarea sculelor așchietoare și a matrițelor de injecție.
- Construcția de mașini: rectificarea componentelor, precum plăci de bază sau carcase.
- Ateliere de reparații: recondiționarea componentelor mecanice care necesită precizie ridicată.
- Industria de precizie: prelucrarea elementelor cu toleranțe minime, de exemplu în electronică sau optică.
Specificații tehnice
Date tehnice
| Dimensiuni masă | 600x300 mm |
| Avans maxim al mesei | 630x320 mm |
| Distanța de la suprafața mesei la axa arborelui | 520 mm |
| Șanț T pentru fixarea mesei | 1x14 mm |
| Viteza longitudinală a mesei | 3 - 20 m/min |
| Viteza de avans rapid pe verticală | 360 mm/min |
| Deplasare transversală la 1 diviziune a vernierului | 0,01 mm |
| Deplasare transversală la 1 rotație a rozetei | 2 mm |
| Adăugare avans transversal | 0-8 mm/min |
| Avans transversal | 600 mm/min |
| Dimensiune roată abrazivă | 300x30x76,2 mm |
| Turație roată abrazivă | 2850 rot/min |
| Deplasare manuală pe verticală la 1 diviziune a vernierului | 0,01 mm |
| Precizie de rectificare | 300:0,005 mm |
| Rugozitate la rectificare | Ra 0,32 |
| Deplasare manuală pe verticală pe rotație | 2 mm |
| Putere motor principal | 2,2 kW |
| Putere motor pompă lichid de răcire | 40 W |
| Dimensiuni | 1960x1480x1850 |
| Greutate | 1400 kg |
Echipare standard
- Masă magnetică
- Disc de rectificare
- Suport pentru discul de rectificare
- Aparat de echilibrare a discurilor
- Sistem de răcire
- Instalație de iluminare cu halogen
- Manual de utilizare (DTR) în limba poloneză
- Declarație CE
Echipare opțională
- Masă magnetică suplimentară: extinde posibilitățile de fixare a pieselor.
- Set de răcire: are capacitate mai mare și este dedicat proceselor de rectificare intensive.
Prezentare video
- Tip mașină
- Mașină de rectificat plan
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 1400 kg
- Putere motor
- 2,2 kW
- Transmisie avans
- Hidraulică
- Material prelucrat
- Metal
- Fixare material
- Magnetică
- Tip afișaj
- Digital
- Sistem de ungere
- Centralizat
- Tip ghidaj liniar
- Liniare
- Avans transversal
- 600 mm/min
- Avans rapid
- 360 mm/min
- Tip iluminat
- Halogen
- Tratament ghidaje
- Călite
Rectificate - Putere pompă lichid de răcire
- 40 W
- Distanță arbore masă
- 520 mm
- Sistem de răcire
- Da
- Deplasare masă
- 630 × 320 mm
- Canale de montaj masă
- 1 × 14 mm
- Dimensiuni roată de rectificare
- 300 × 30 × 76,2 mm
- Turație roată de rectificare
- 2850 rot/min
- Rugozitate suprafață
- Ra 0,32
- Număr perechi ghidaje păpușă portarbore
- 2
- Dimensiuni masă magnetică
- 300 × 600 mm
- Viteză longitudinală a mesei
- 3–20 m/min
- Deplasare transversală la o diviziune
- 0,01 mm
- Deplasare transversală pe rotație
- 2 mm
- Deplasare verticală manuală la o diviziune
- 0,01 mm
- Precizie de rectificare
- 300:0,005 mm
- Deplasare verticală manuală pe rotație
- 2 mm
- Număr axe cu avans hidraulic
- 2
- Adaos avans transversal
- 0–8 mm/min
- Înălțime
- 1850
- Lățime
- 1480
- Lungime
- 1960
Mașină de rectificat plan CORMAK MYS 1224, 600 × 300 mm
Mașina de rectificat plan CORMAK MYS 1224, cu suprafață de lucru de 600 × 300 mm, este destinată prelucrării precise a suprafețelor în producția continuă, având două perechi de ghidaje ale capului de arbore pentru stabilitate și precizie excelentă.

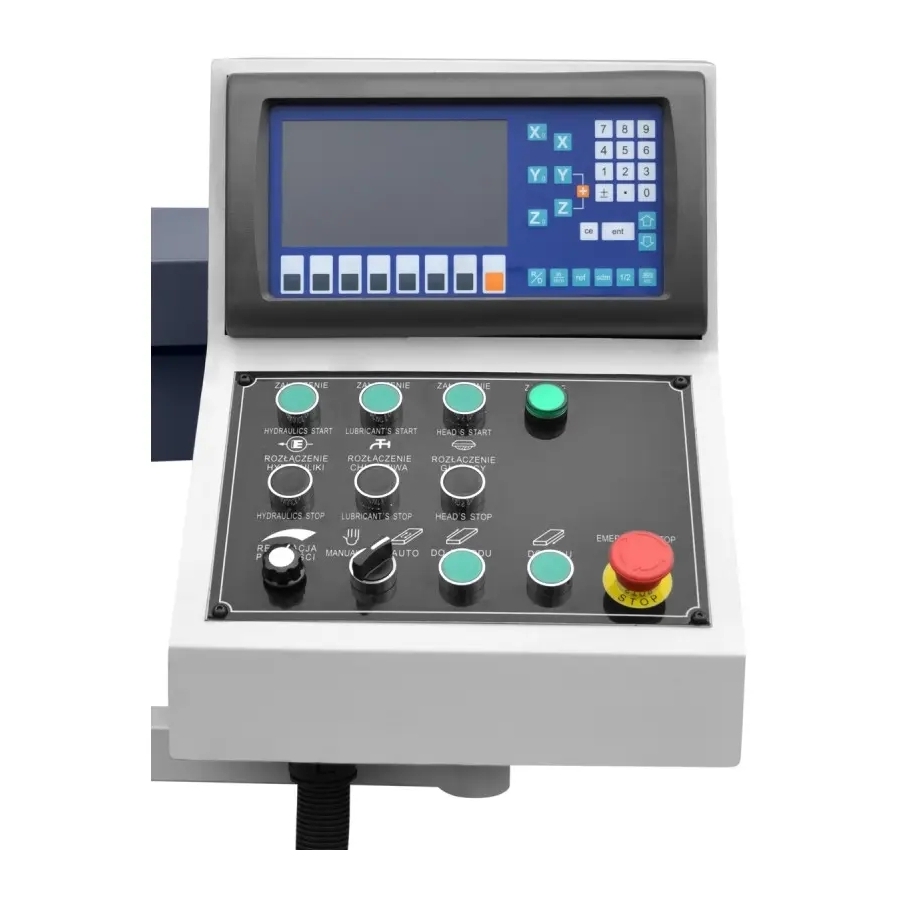

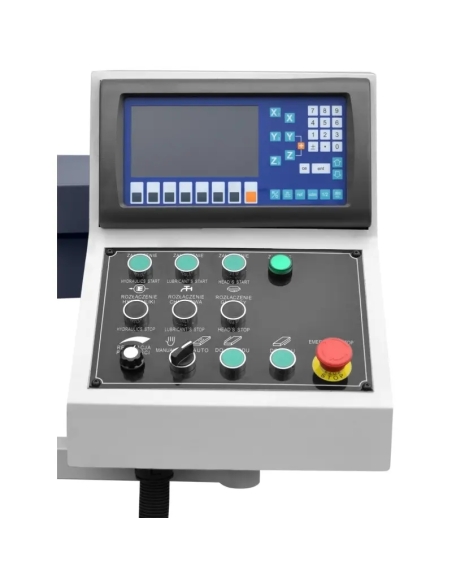

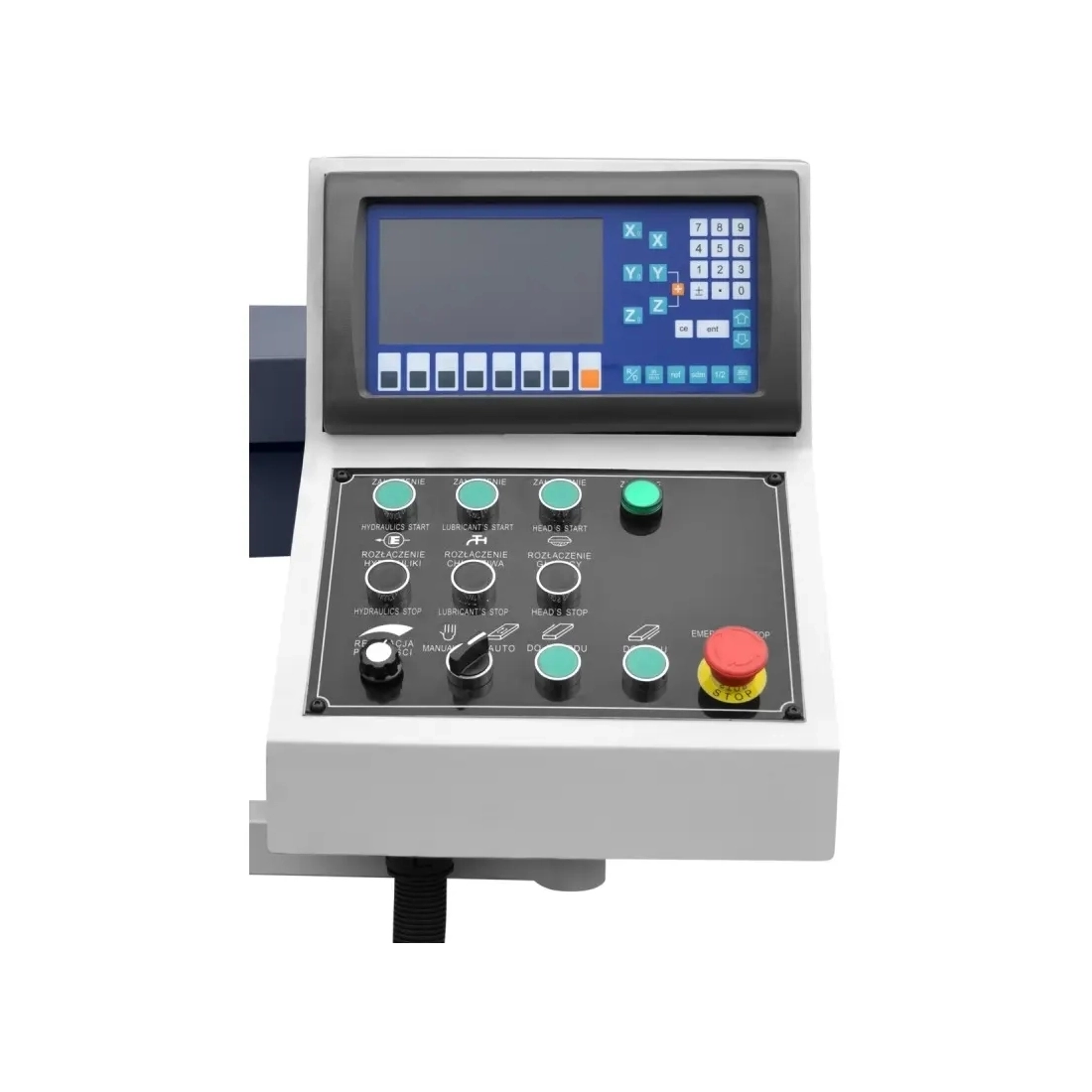

Echipată cu avansuri hidraulice pe 2 axe și afișaj cu citire digitală, mașina permite controlul eficient și monitorizarea procesului de lucru.
