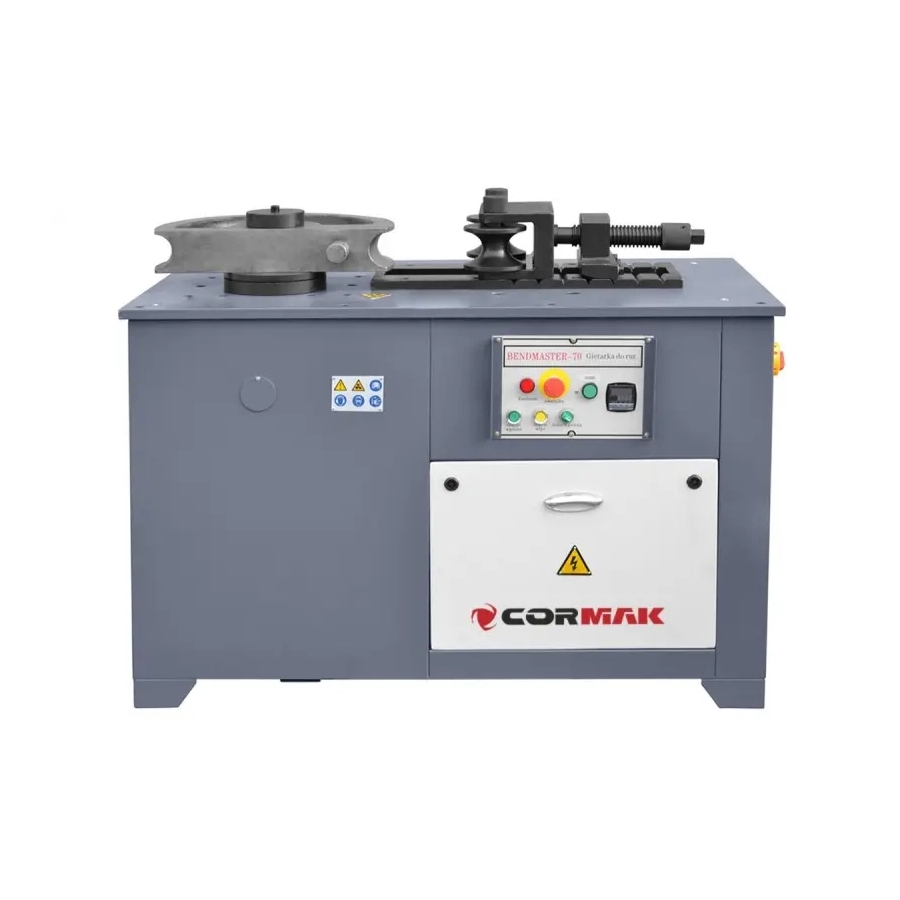

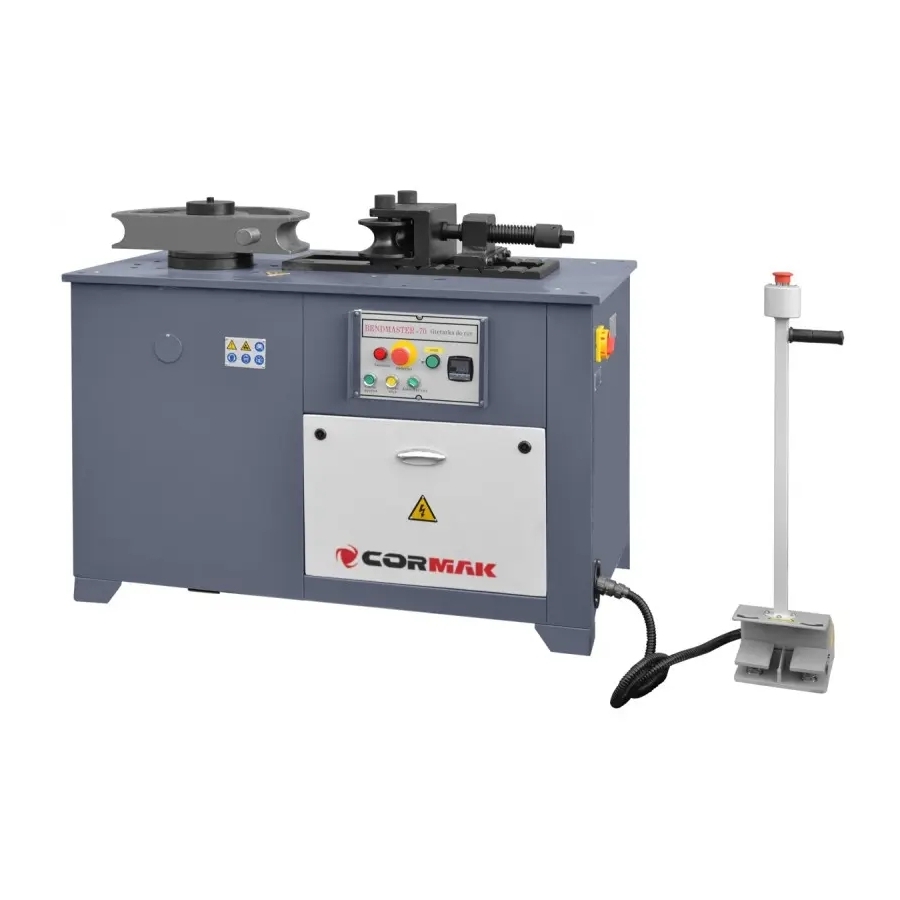

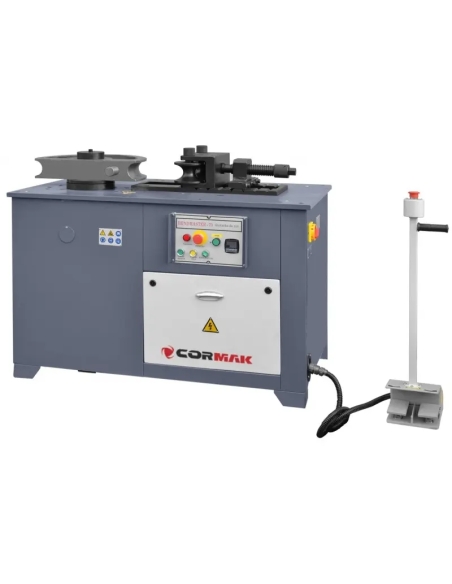

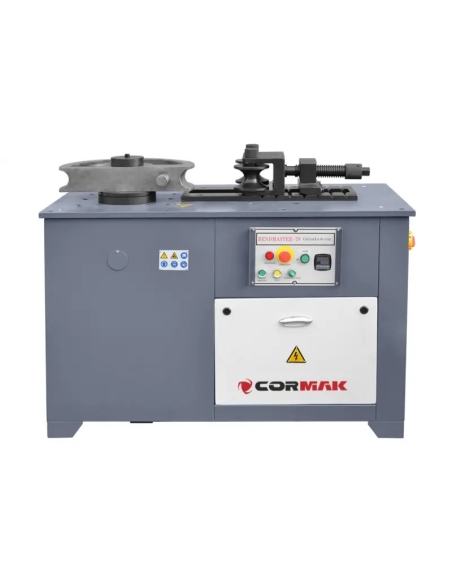

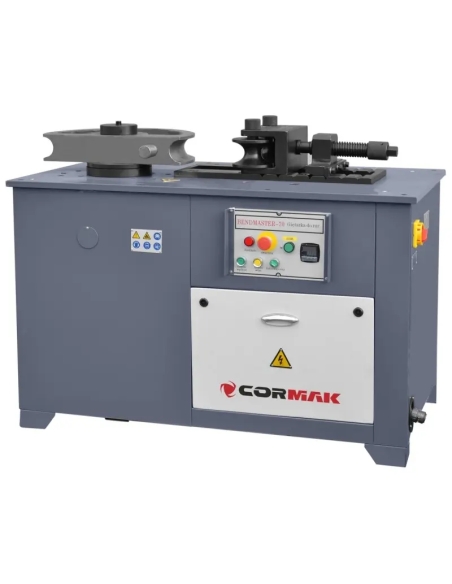

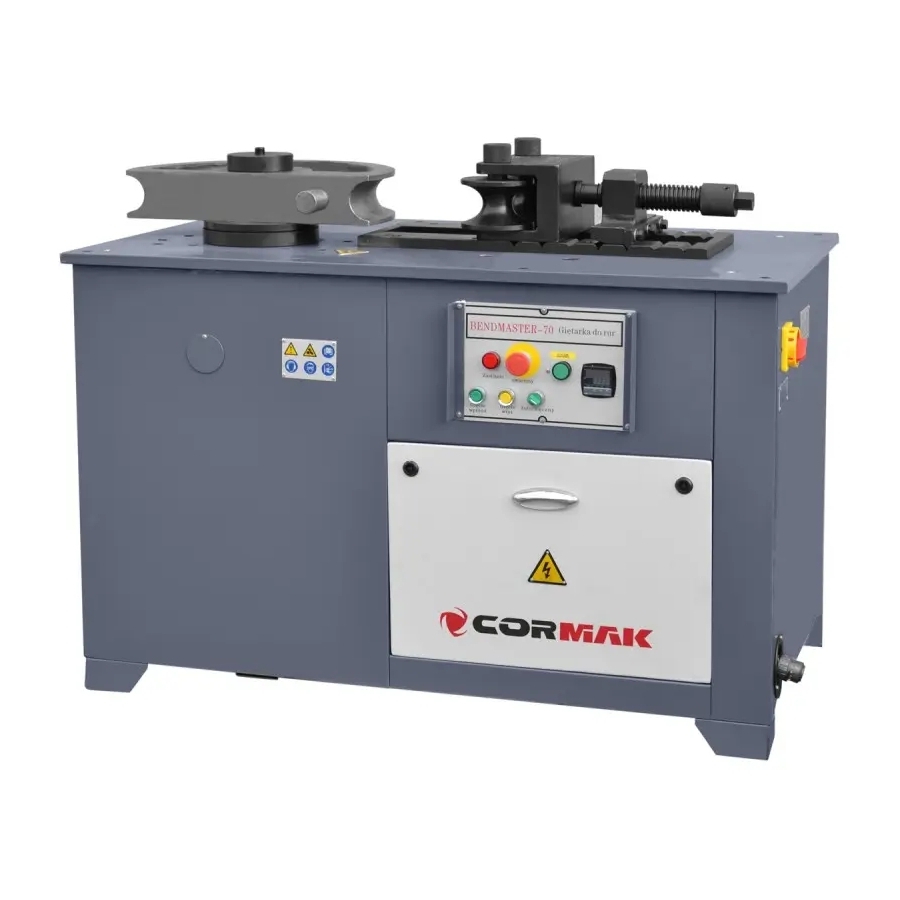

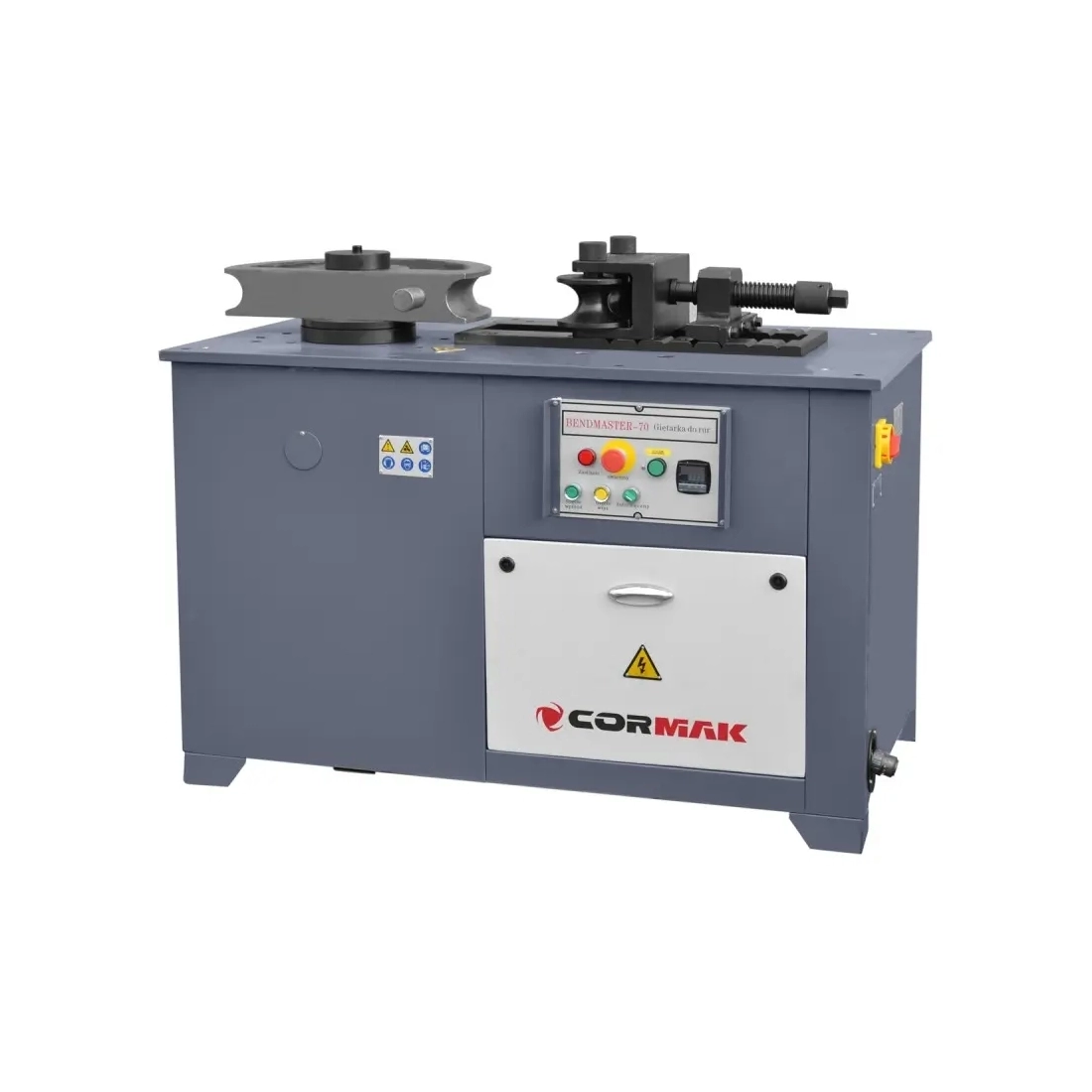

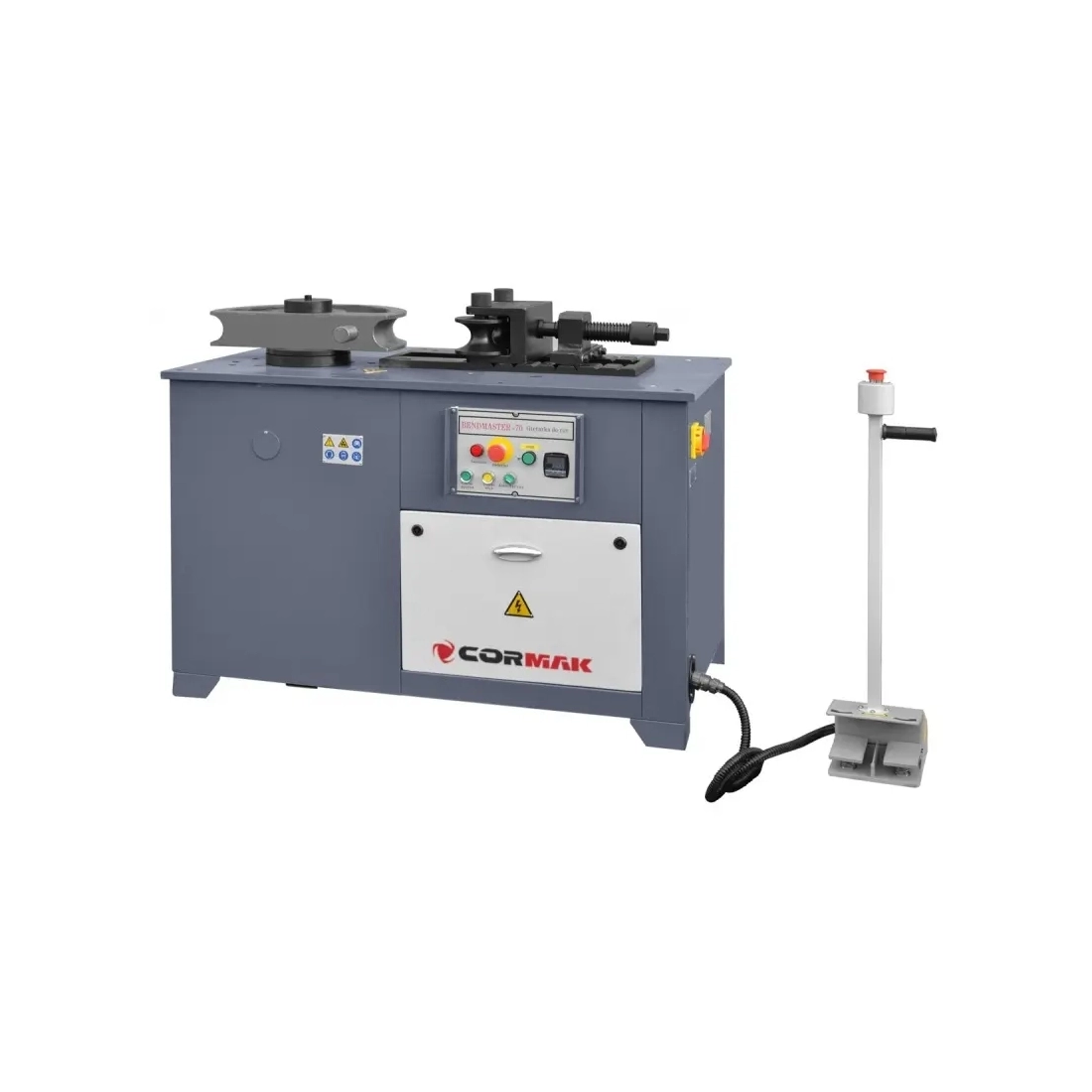

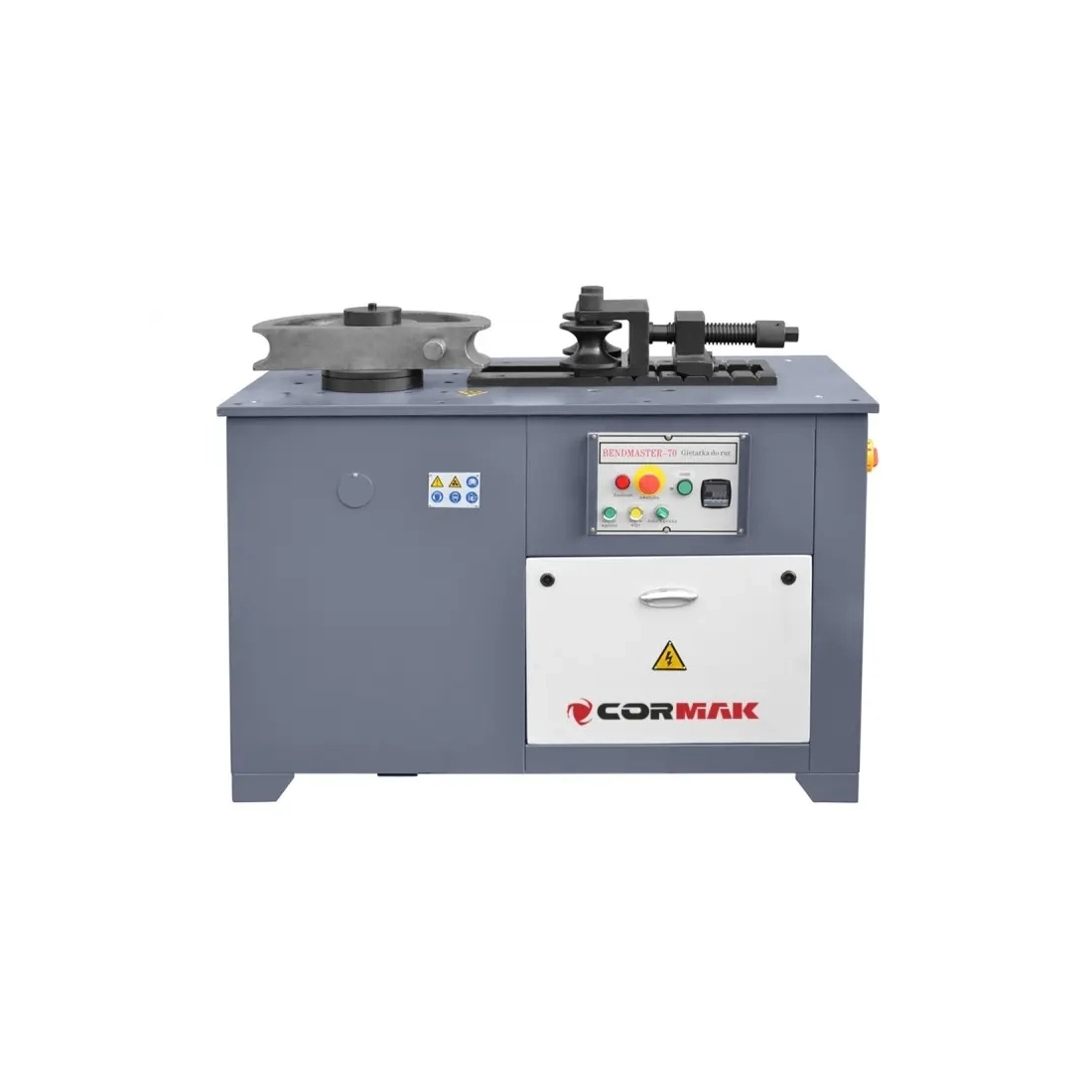

Mașină electrică de îndoit țevi și profile CORMAK Bendmaster 70

Mașina de îndoit țevi și profile BENDMASTER 70 este un echipament industrial fără dorn, conceput pentru îndoirea precisă a țevilor din oțel, a profilelor pătrate și a materialelor cu secțiuni mai mari. Datorită construcției robuste, sistemului automatizat de măsurare a unghiului de îndoire și puterii ridicate a acționării, utilajul oferă repetabilitate, productivitate și fiabilitate, chiar și la utilizare intensă în mediul de producție. Soluția este destinată industriei grele, construcțiilor și instalațiilor industriale.

Avantajele principale ale utilajului

• Îndoire fără dorn: permite îndoirea țevilor fără utilizarea unui dorn, simplificând operarea și accelerând procesul de fabricație.
• Diametru maxim țeavă: 70×5 mm, cu posibilitatea de lucru cu țevi groase din oțel și țevi structurale.
• Acționare principală: 5 kW, asigurând cuplul necesar și o îndoire sigură, inclusiv pentru materiale foarte dure.

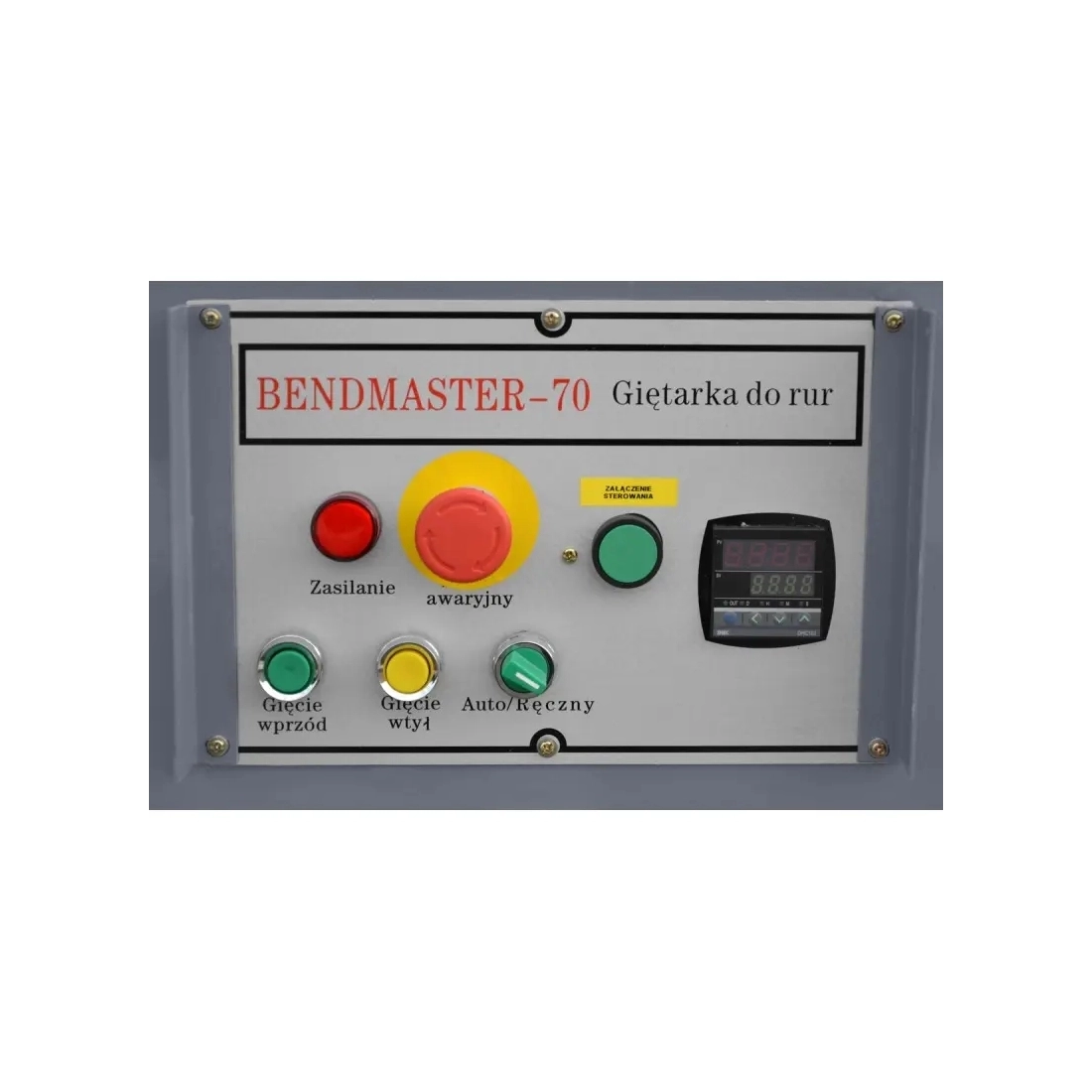

• Afișaj digital: indică unghiul de îndoire și permite controlul permanent al valorilor setate și reale pentru reglarea precisă a parametrilor.
• Două trepte de viteză: 1,2 rot./min la îndoire și 2,4 rot./min la revenire, pentru un ciclu de lucru mai eficient.
• Construcție stabilă: realizată din oțel sudat, rezistentă la deformări și vibrații, chiar și la sarcini mari.

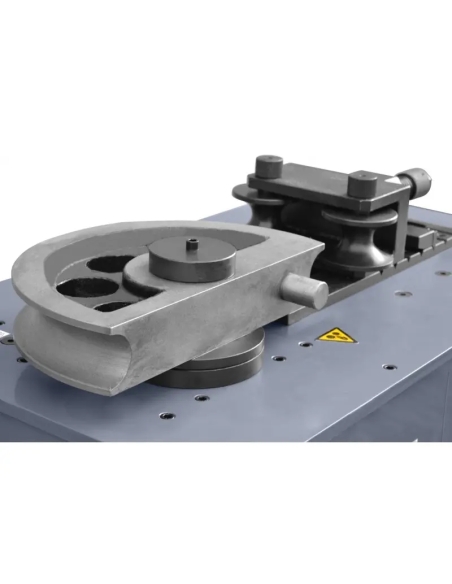

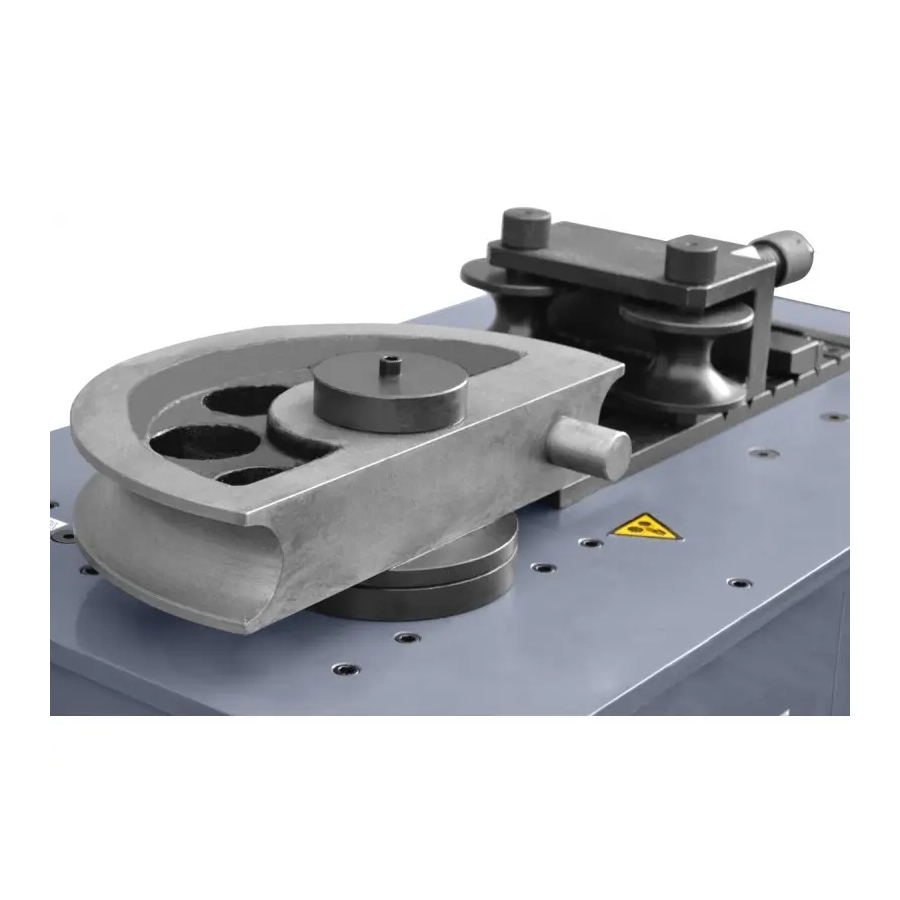

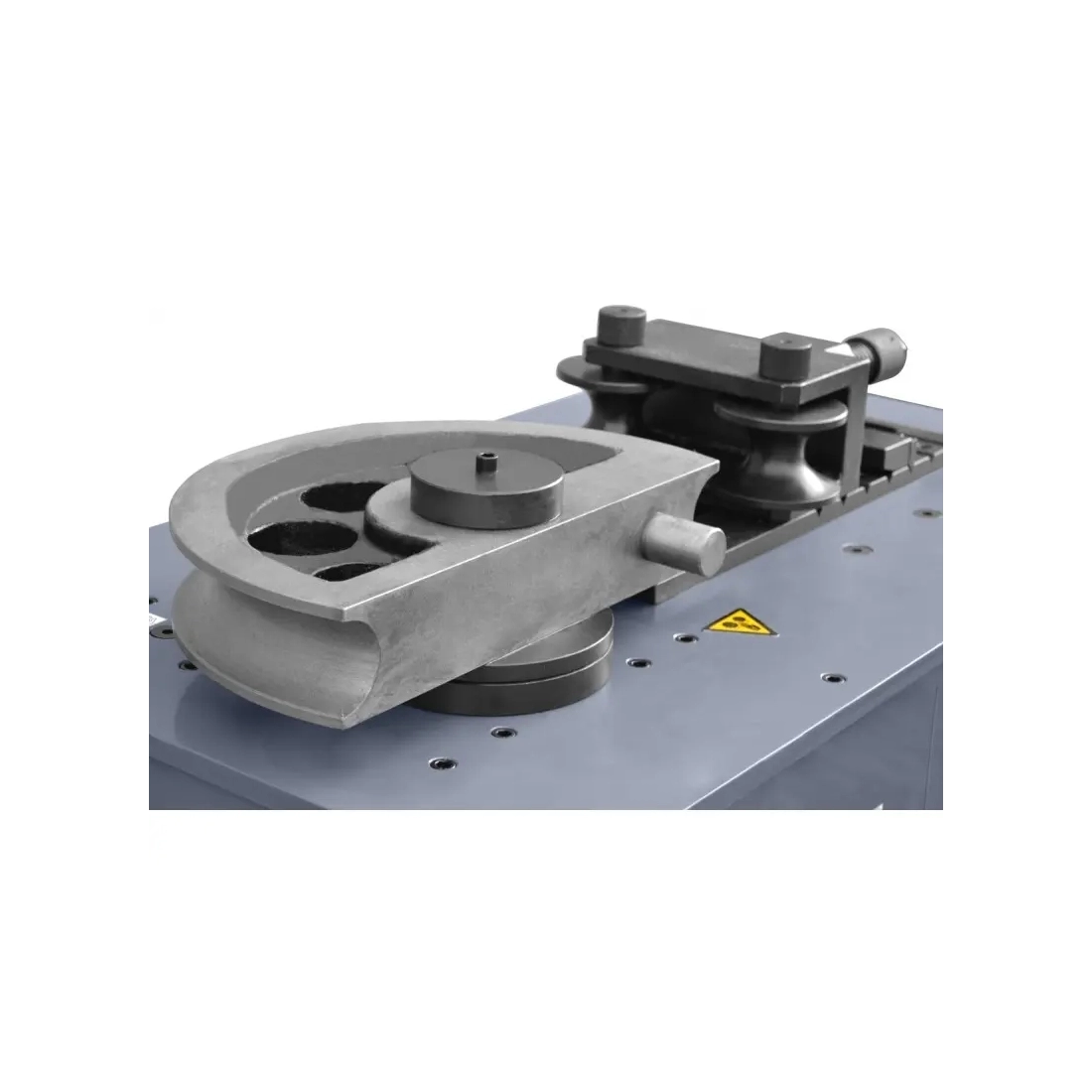

• Matrițe incluse: pentru diametre de 38,1 mm, 48,3 mm și 70 mm, utilizate pentru țevile industriale.

Construcție și tehnologie

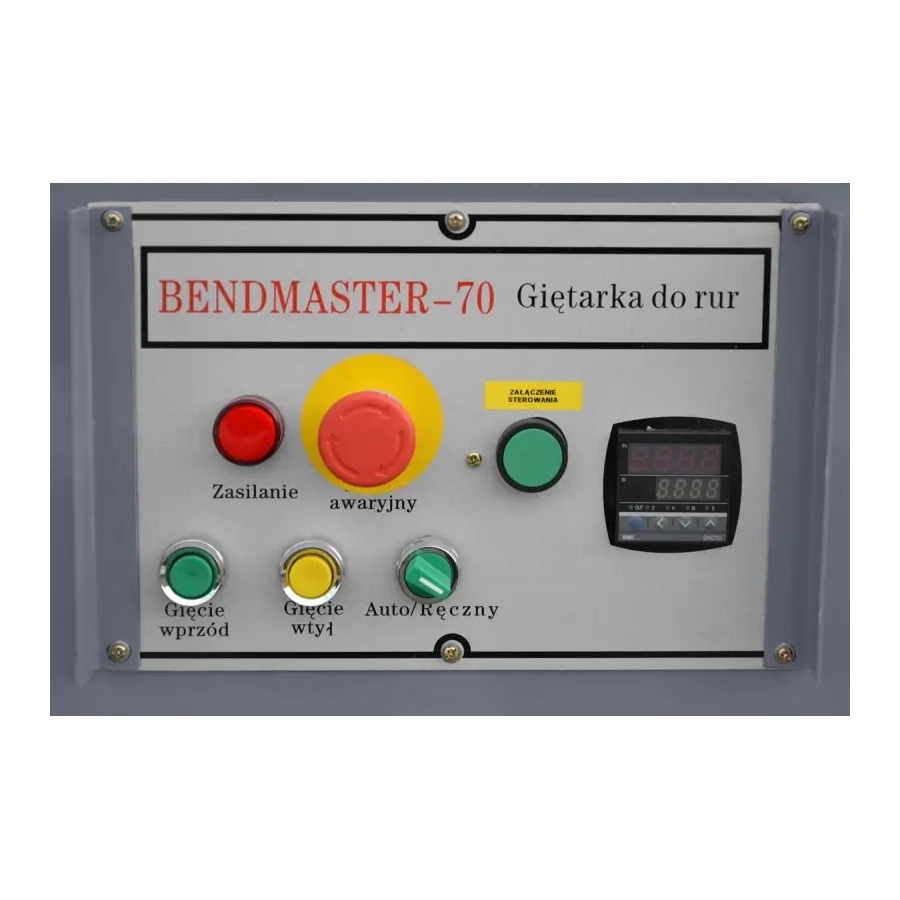

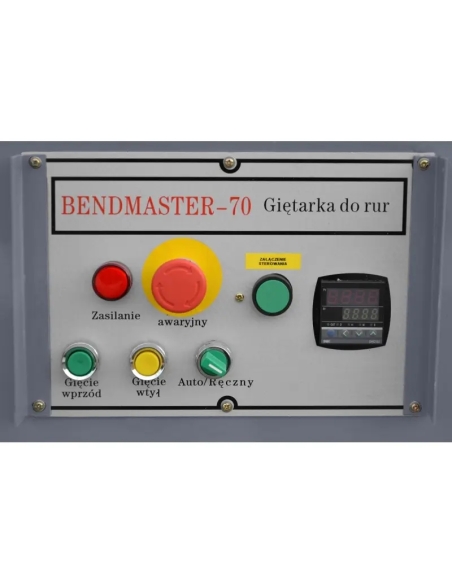

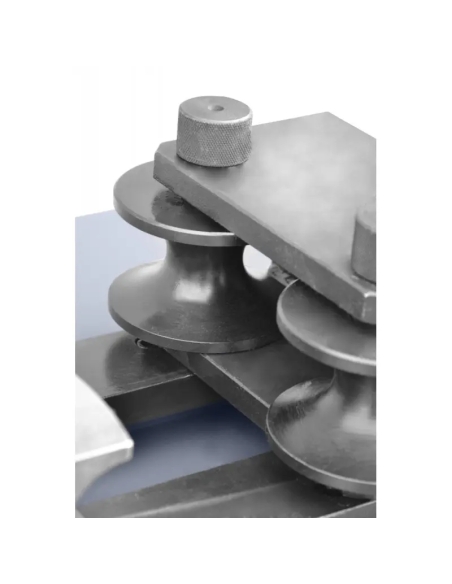

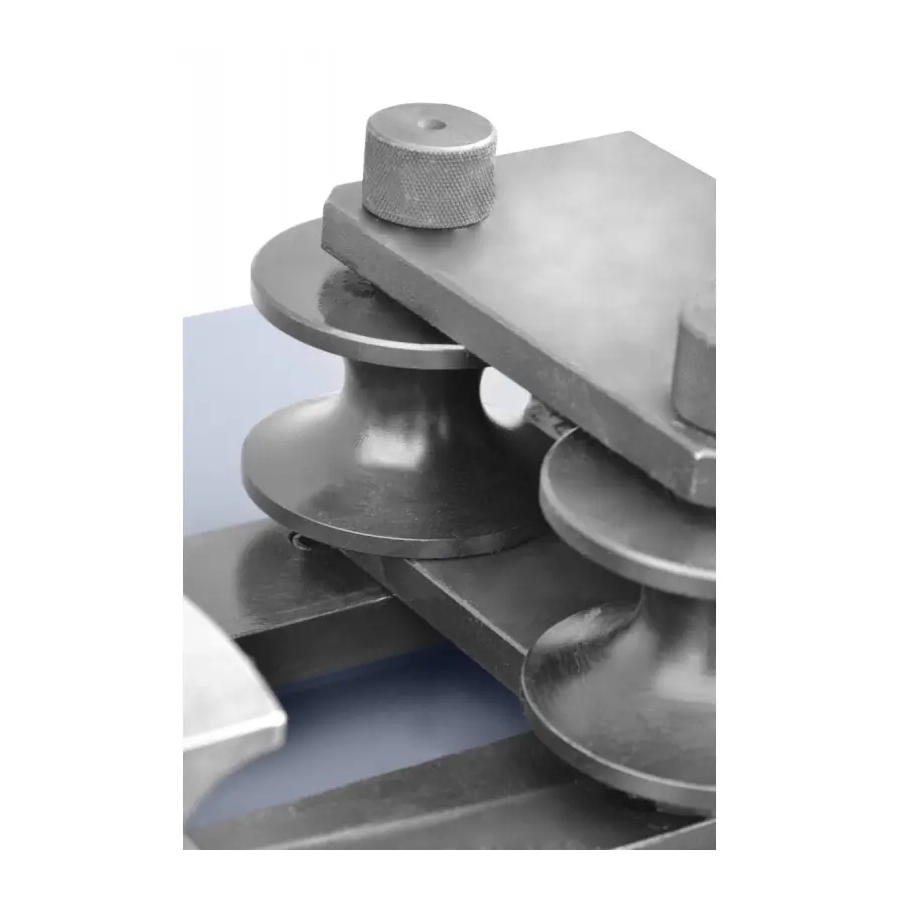

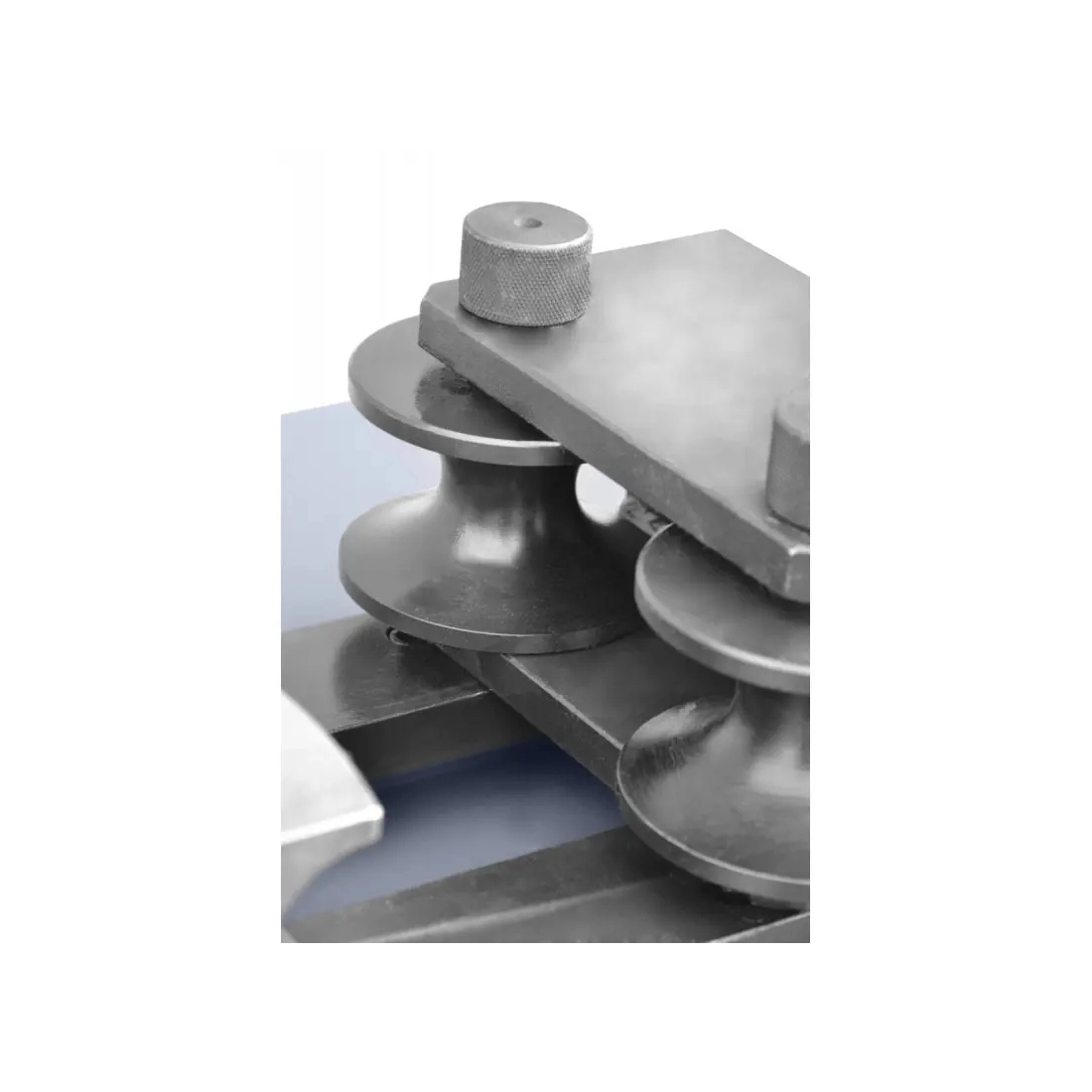

BENDMASTER 70 a fost proiectată ca o mașină de îndoit cu role, fără dorn, cu acționare electrohidraulică, pregătită pentru exploatare grea. Motorul principal de 5 kW permite îndoirea stabilă și sigură a țevilor cu diametre mari. Sistemul digital de măsurare a unghiului de îndoire, integrat în panoul de comandă, oferă programare exactă și monitorizarea parametrilor de lucru. Echipamentul se remarcă printr-un design compact și posibilitatea de integrare în linii de producție.

Precizie și productivitate

Mașina de îndoit țevi din oțel BENDMASTER 70 oferă control complet asupra procesului de îndoire. Viteza de rotație a matriței în timpul îndoirii, de 1,2 rot./min, asigură precizie și siguranță, iar revenirea rapidă la poziția inițială, cu 2,4 rot./min, crește randamentul. Îndoirea până la 180° permite realizarea de arcuri complete și spirale, inclusiv pe țevi structurale cu secțiune mare. Utilajul este destinat formării precise a componentelor în care abaterile nu sunt acceptabile.

Aplicații

Mașina de îndoit BENDMASTER 70 este utilizată în numeroase sectoare industriale, inclusiv:

• Producția de structuri din oțel și elemente portante.
• Sectorul construcțiilor și al montajului.
• Instalații HVAC și sisteme termice.
• Fabricarea balustradelor, porților și gardurilor industriale.
• Unități de prefabricare a instalațiilor de conducte.

Echipare standard

• Sistem digital de măsurare a unghiului de îndoire.
• Matriță pentru țevi: Ø 38,1 mm.
• Matriță pentru țevi: Ø 48,3 mm.
• Matriță pentru țevi: Ø 70 mm.

Date tehnice

Prezentare video
