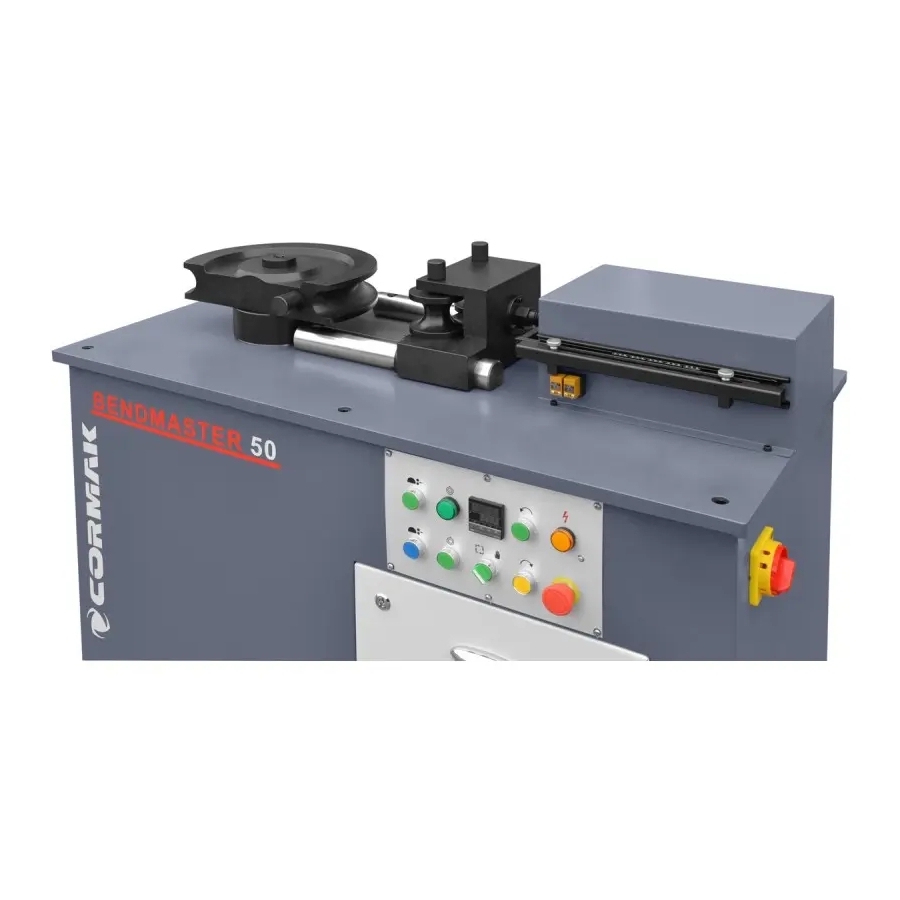

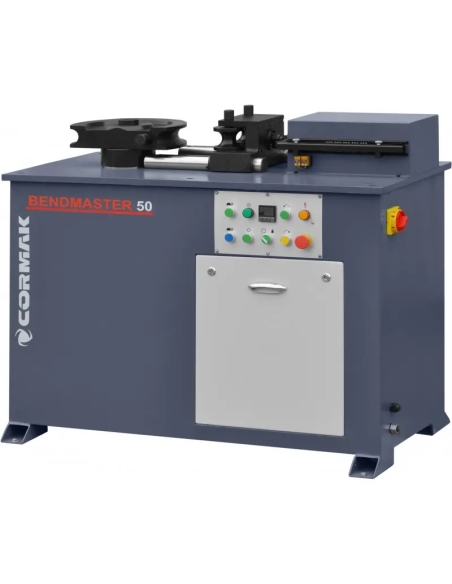

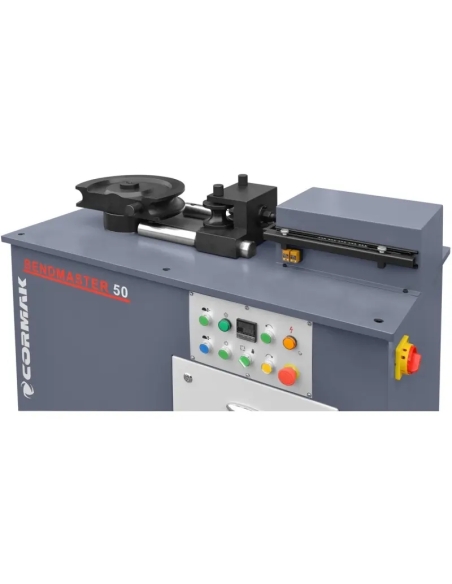

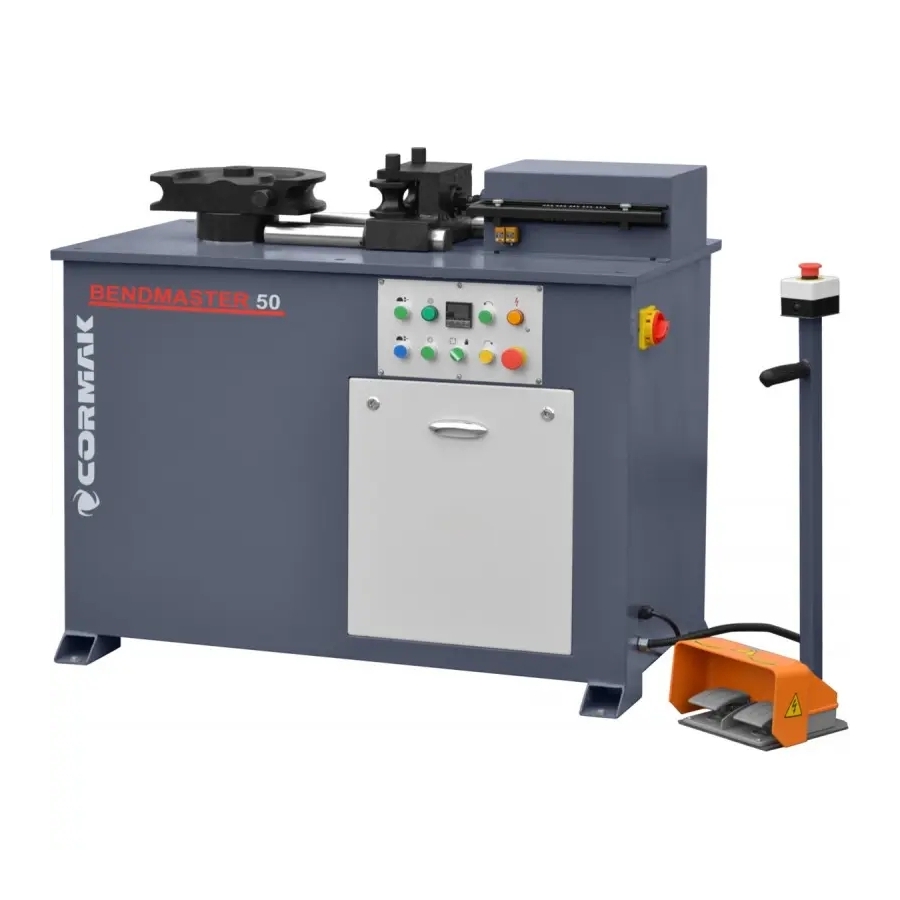

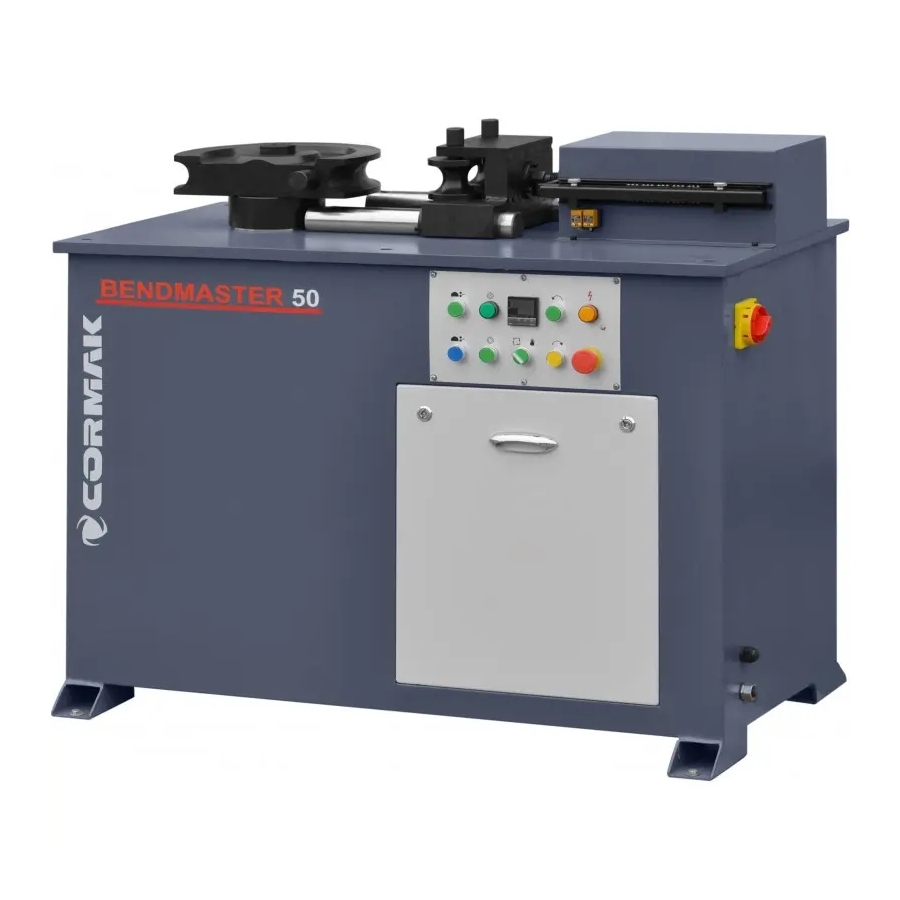

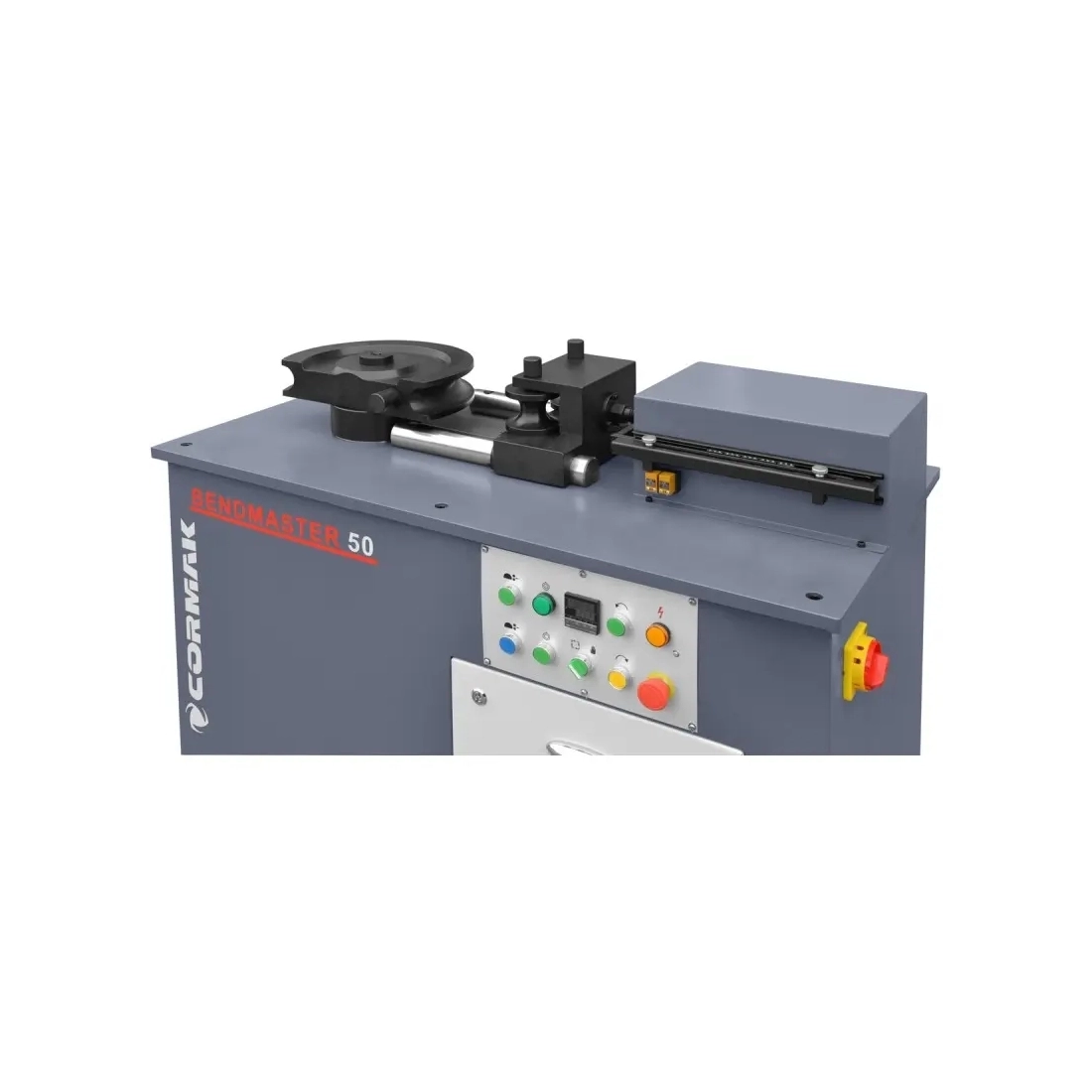

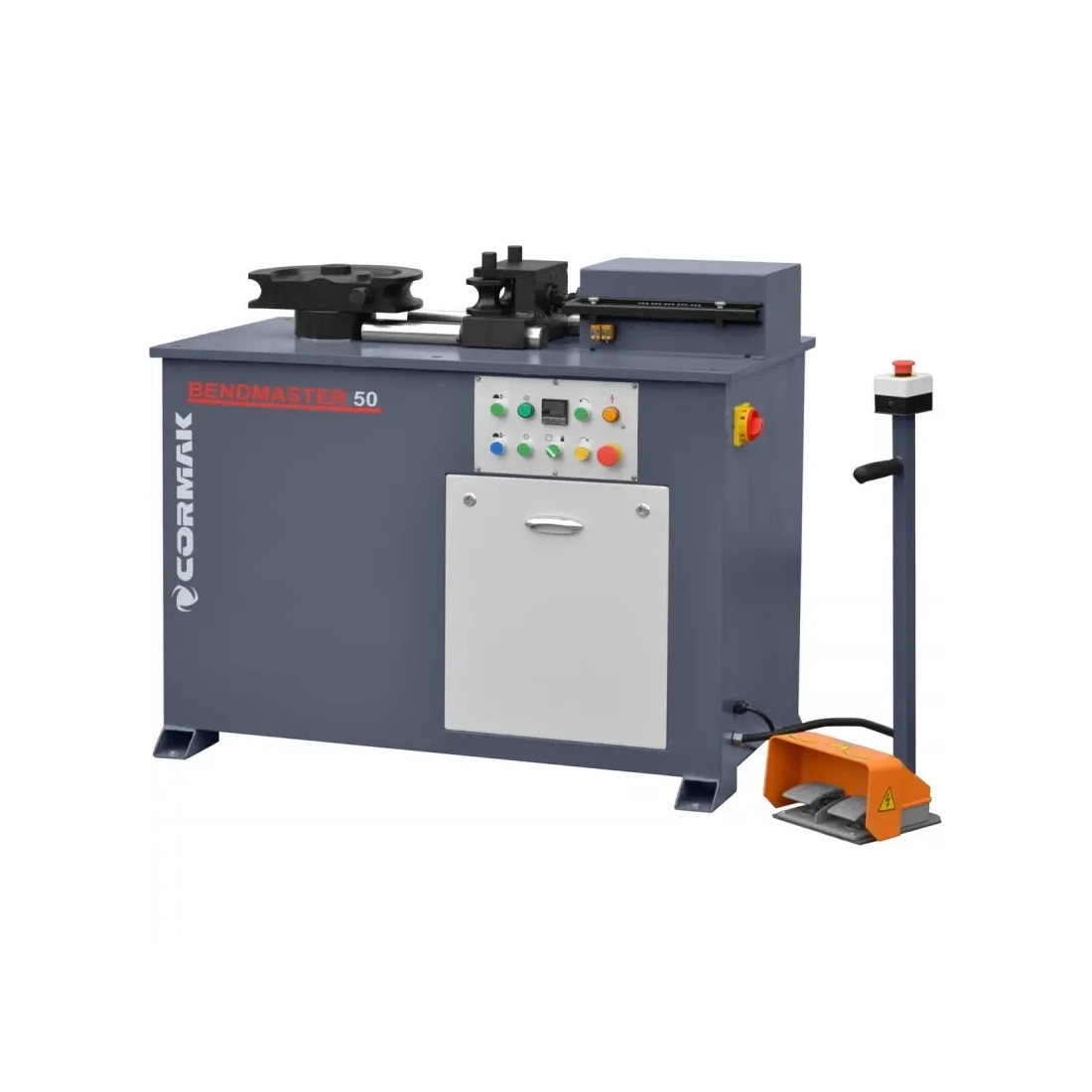

Mașină CORMAK BENDMASTER 50 de îndoit țevi și profile fără ax

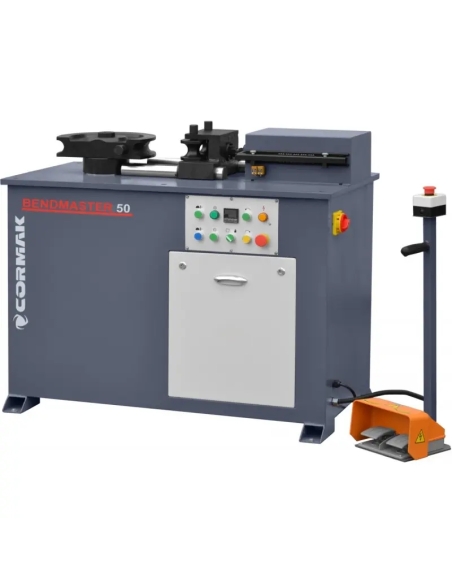

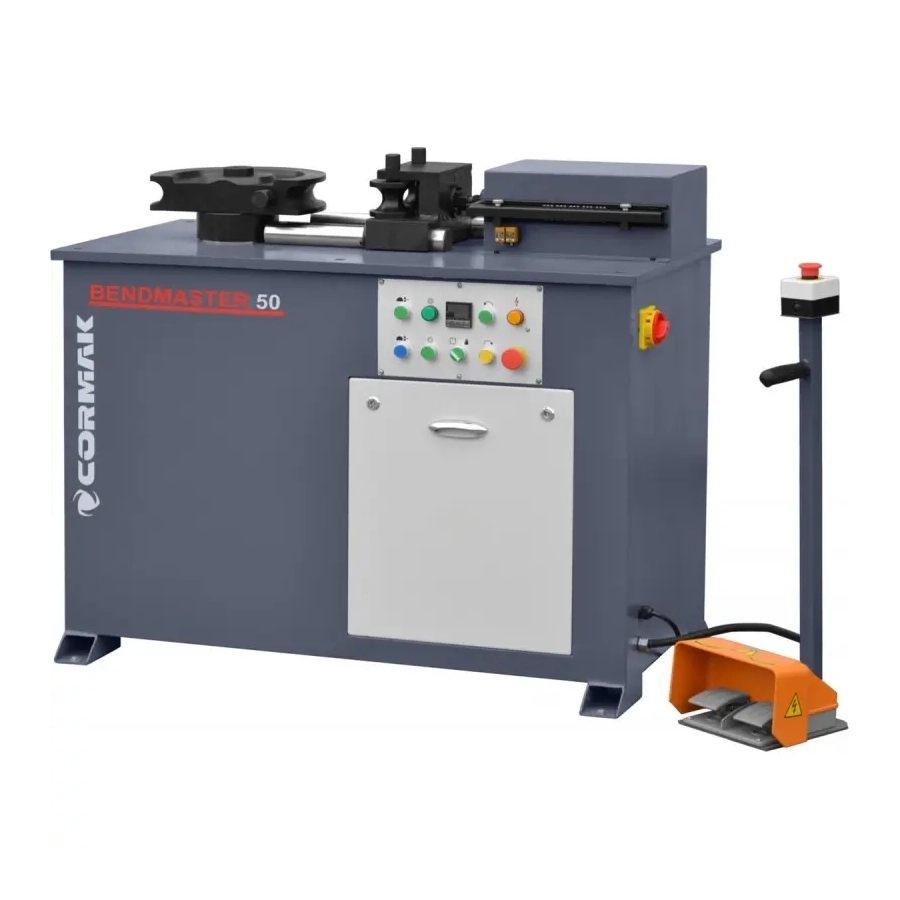

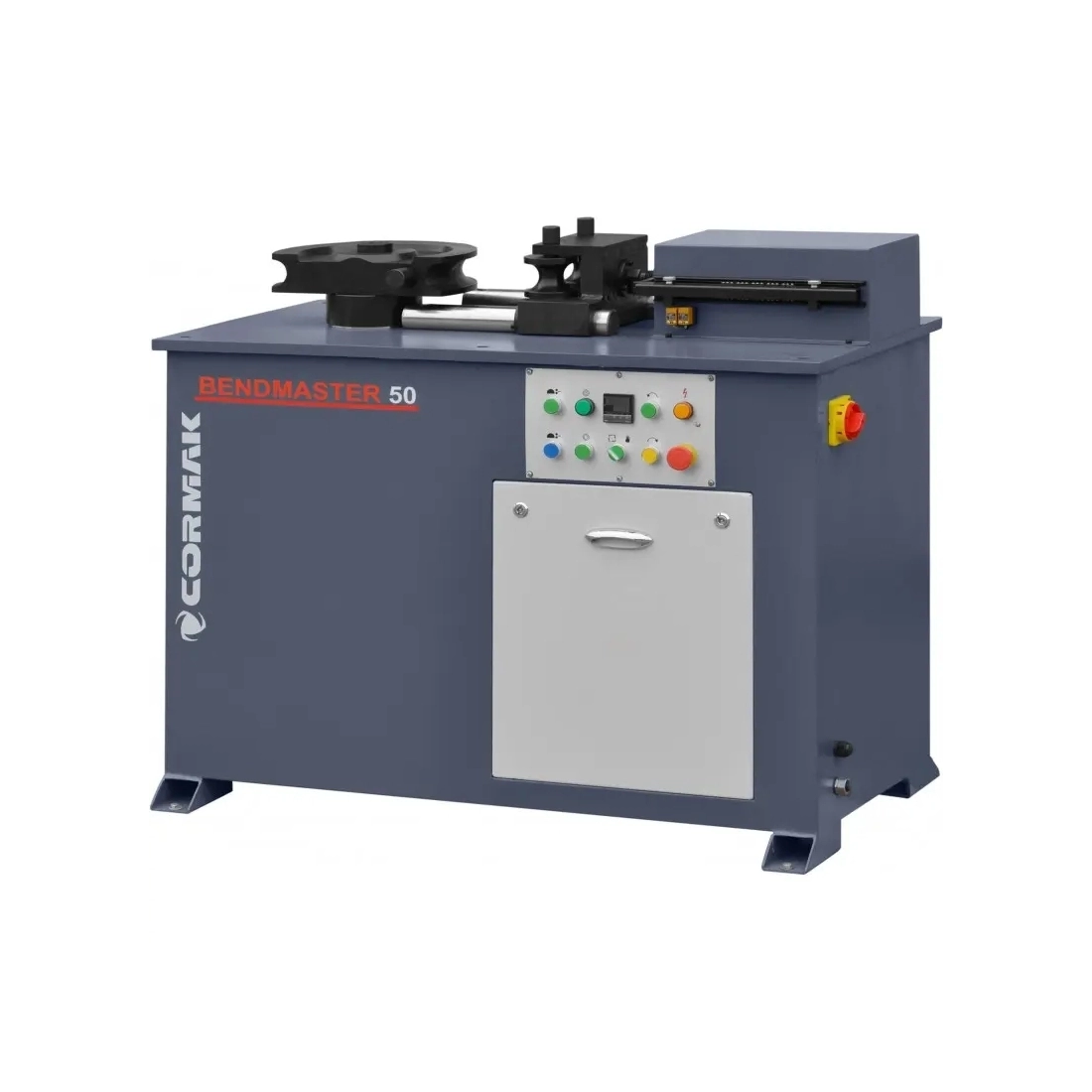

Mașina de îndoit fără dorn BENDMASTER 50 este un echipament industrial destinat îndoirii țevilor din oțel și a profilelor închise, fără a fi necesară utilizarea unui dorn. Sistemul integrat de presare hidraulică a sabotului, cele două moduri de lucru, automat și manual, precum și afișajul digital al unghiului de îndoire asigură precizie, repetabilitate și ergonomie. Se potrivește pentru producția de serie, prefabricarea instalațiilor de țevi și atelierele care necesită un control ridicat al procesului de îndoire.

Avantajele principale ale utilajului

• Îndoire fără dorn: îndoirea țevilor și a profilelor cu risc minim de deformare a secțiunii, fără necesitatea unui dorn interior.

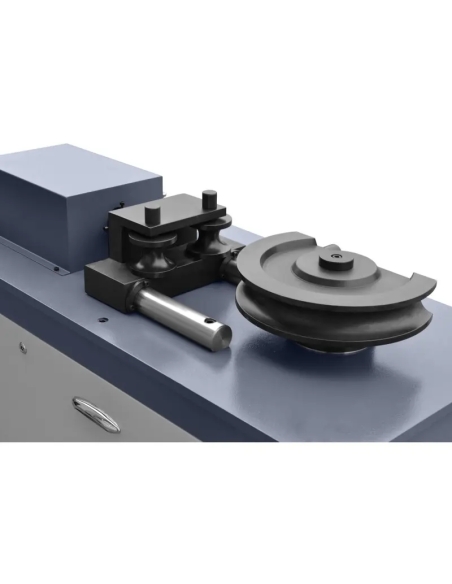

• Presarea hidraulică a sabotului: forță de apăsare precisă, reglată automat în funcție de diametrul țevii.
• Două moduri de lucru: automat și manual, pentru controlul procesului de îndoire, cu posibilitatea programării secvențelor sau a operării manuale.
• Afișaj digital: informații în timp real despre unghiul setat și unghiul curent de îndoire, afișate pe panoul operatorului.
• Motor principal: 2,2 kW pentru rotația stabilă a matriței, inclusiv la diametre mari ale țevilor.
• Matrițe pentru țevi: diametre de 25, 32, 38 și 48,3 mm, potrivite pentru dimensiuni utilizate frecvent la țevile din oțel.
• Unghi de îndoire: până la 180°, pentru realizarea arcurilor complete și a elementelor închise.

Construcție și tehnologie

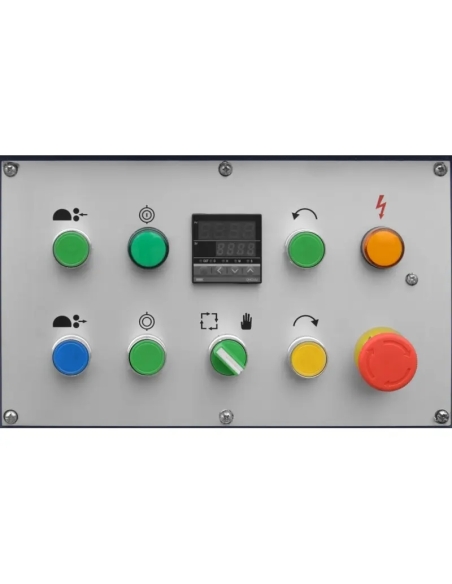

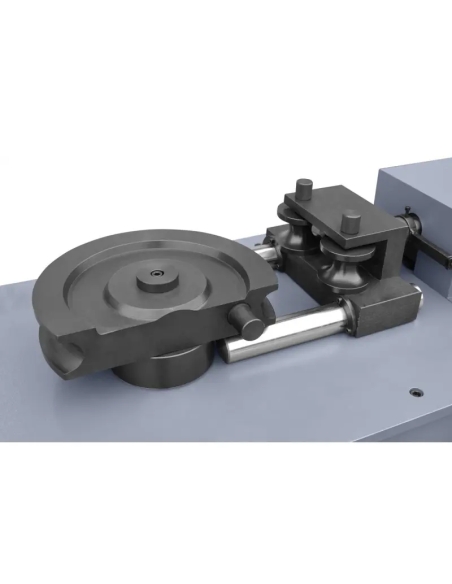

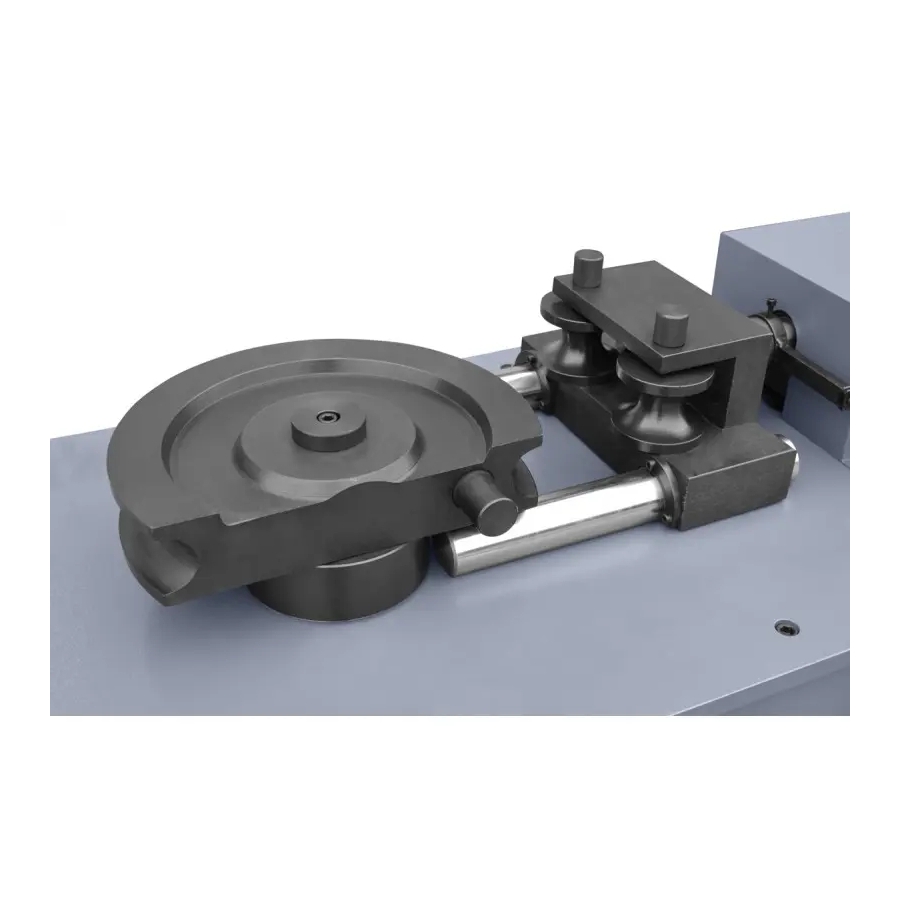

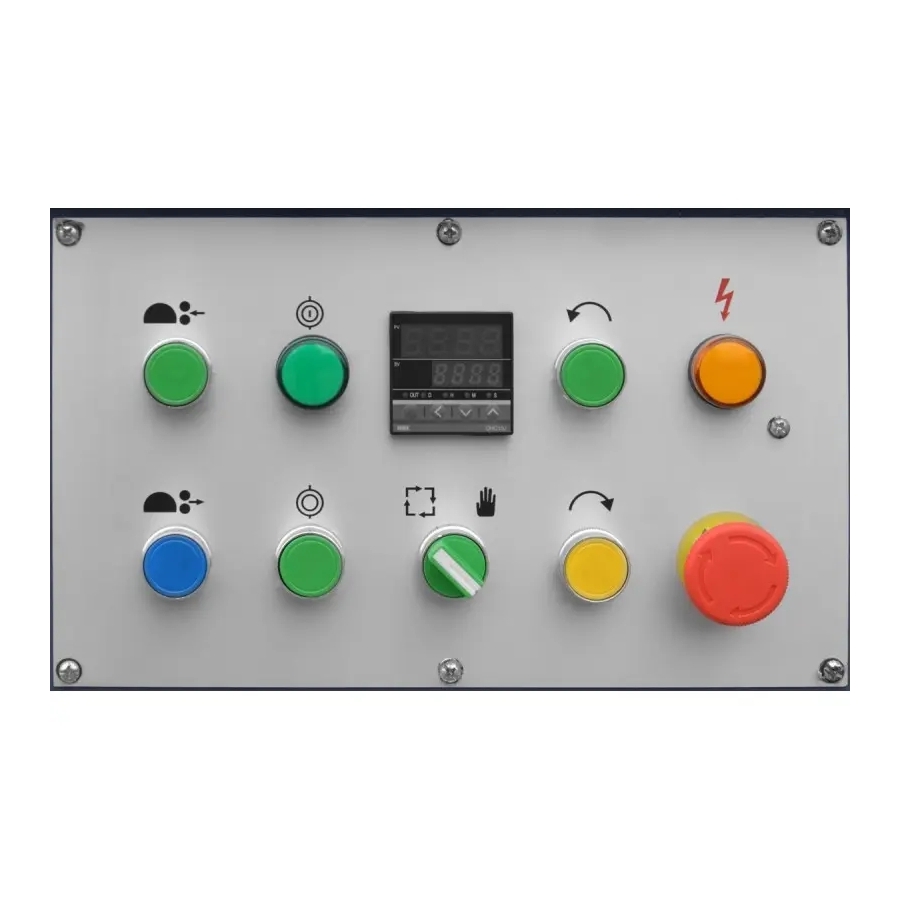

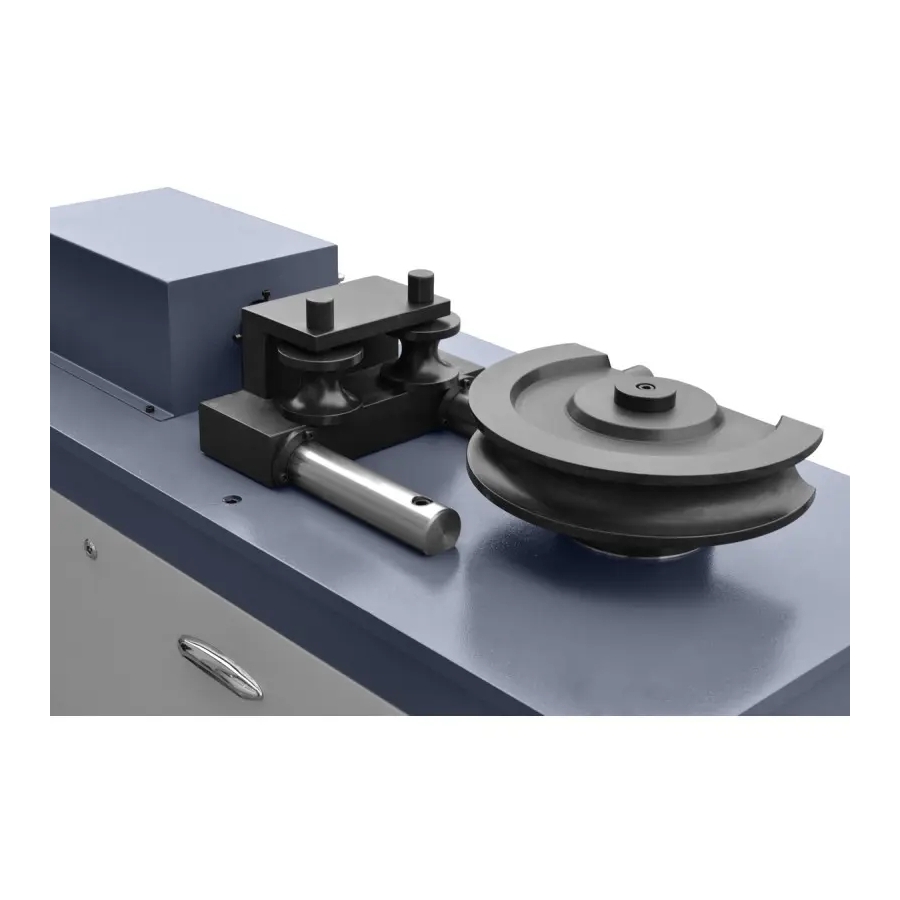

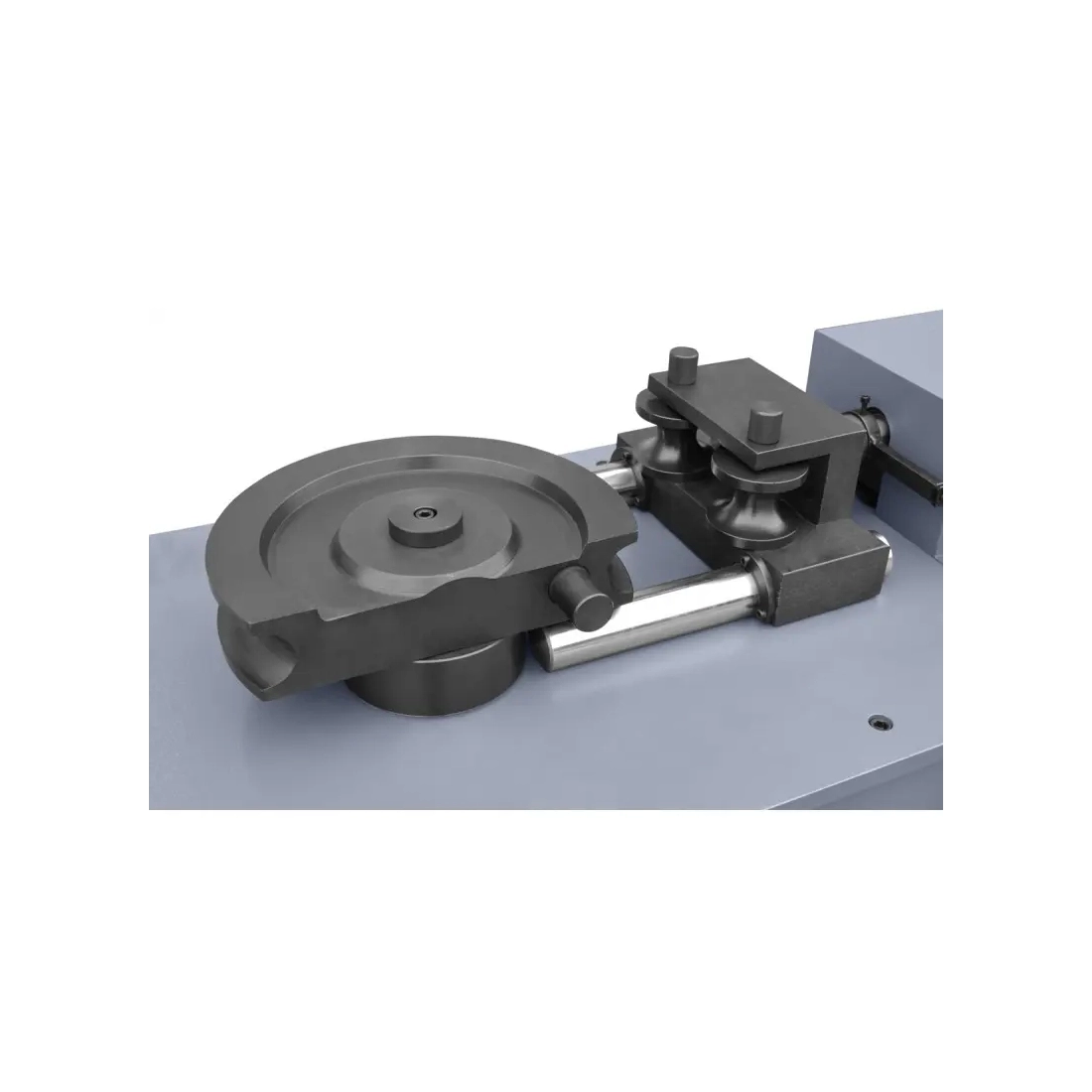

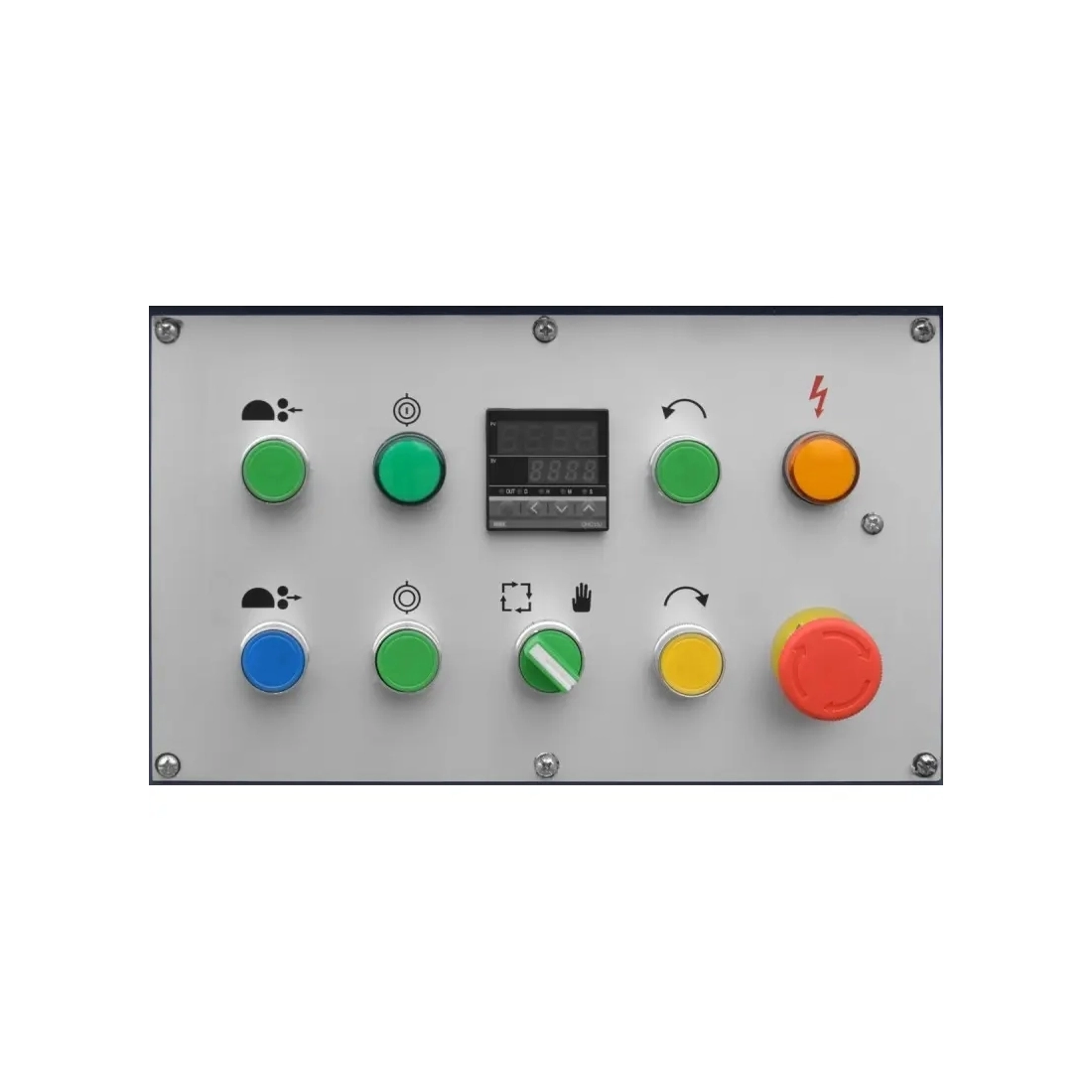

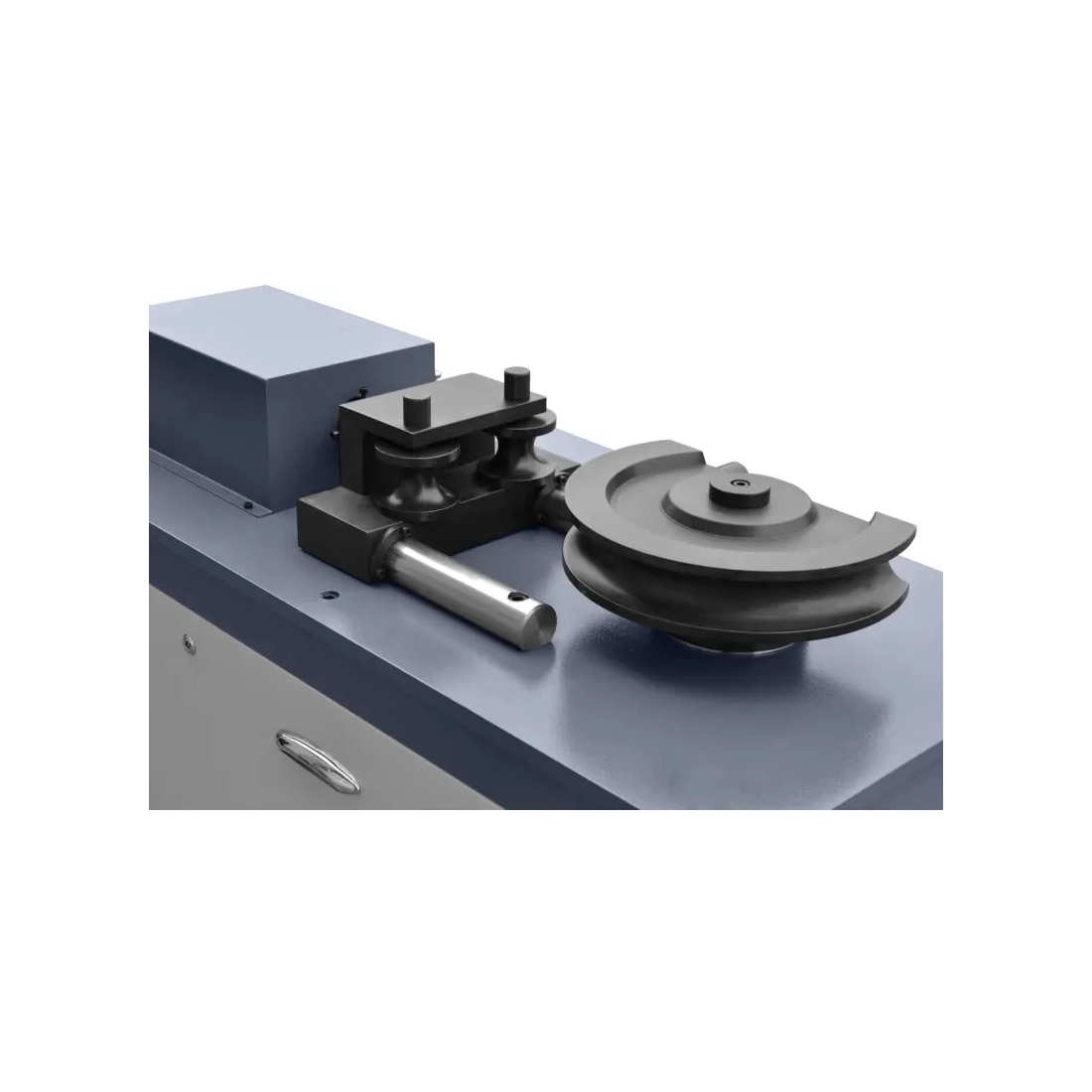

BENDMASTER 50 este echipată cu două motoare independente: motorul principal de 2,2 kW pentru antrenarea reductorului cu matriță și un motor de 1,1 kW pentru alimentarea pompei hidraulice responsabile de presarea sabotului. Presarea este realizată automat în modul programat, pe baza unui întrerupător de capăt de cursă reglabil. Această configurație permite obținerea parametrilor optimi de apăsare pentru fiecare diametru de țeavă, ceea ce contribuie la calitatea și repetabilitatea îndoirilor. Panoul de comandă include un afișaj digital clar, care prezintă atât unghiul setat, cât și unghiul actual de îndoire.

Precizie și productivitate

Mașina de îndoit țevi și profile BENDMASTER 50 oferă un domeniu complet de îndoire până la 180°, păstrând o acuratețe ridicată. Turația matriței de 5 rot./min ajută la menținerea controlului asupra formei piesei, fără a sacrifica randamentul. Modul automat permite îndoirea în serie cu intervenție minimă din partea operatorului, iar modul manual oferă flexibilitate și adaptarea setărilor la specificul elementului. Utilajul este destinat îndoirii țevilor din oțel cu diametre medii și mari, în condiții de producție repetitivă.

Aplicații

Mașina de îndoit fără dorn BENDMASTER 50 este utilizată într-o gamă largă de domenii, inclusiv:

• producția instalațiilor de țevi pentru sectorul sanitar, termoficare și industrie;
• prefabricarea balustradelor, mânerelor și a cadrelor structurale;
• realizarea elementelor de mobilier și decorative din țevi de oțel;
• producția de serie a pieselor îndoite în ateliere de confecții metalice și construcții.

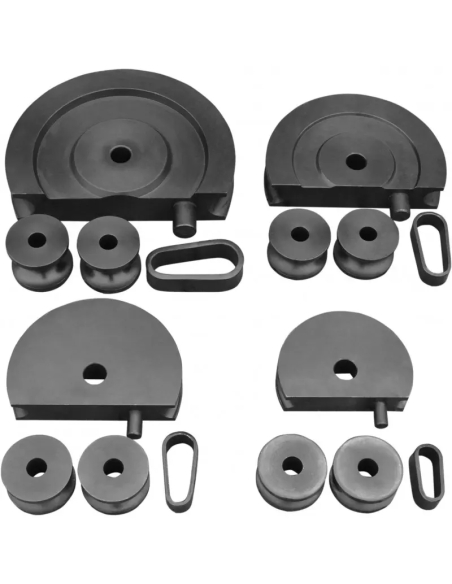

Echipare standard

• Afișaj digital: afișarea unghiului de îndoire.

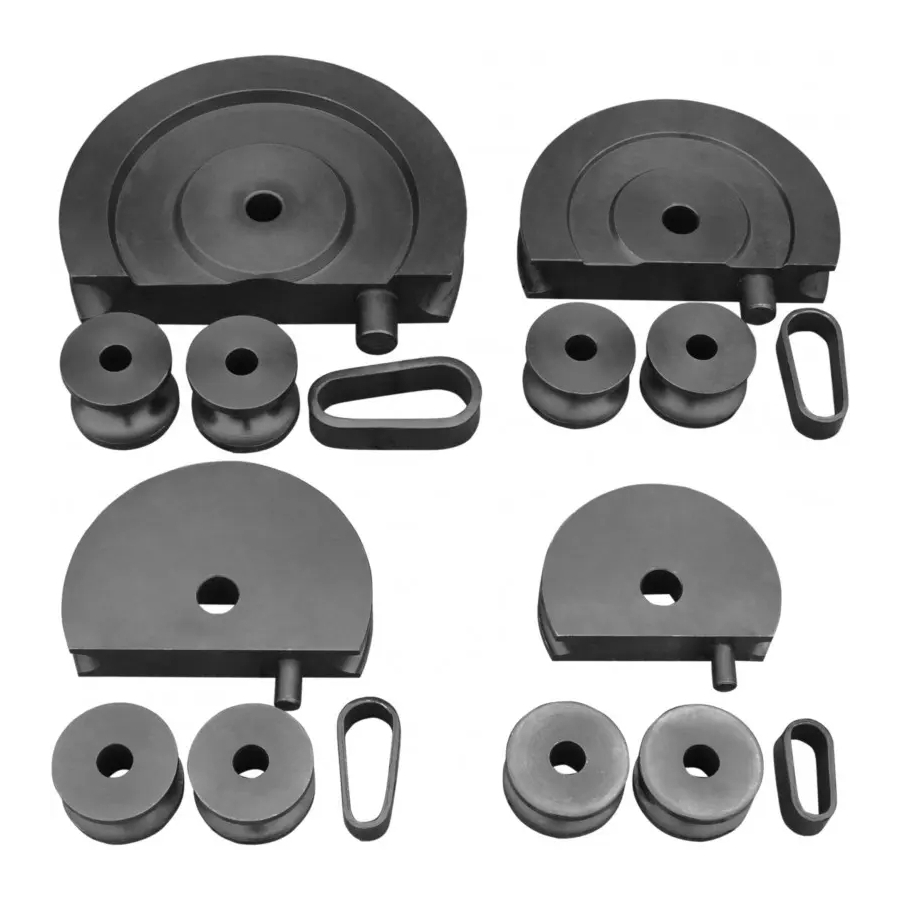

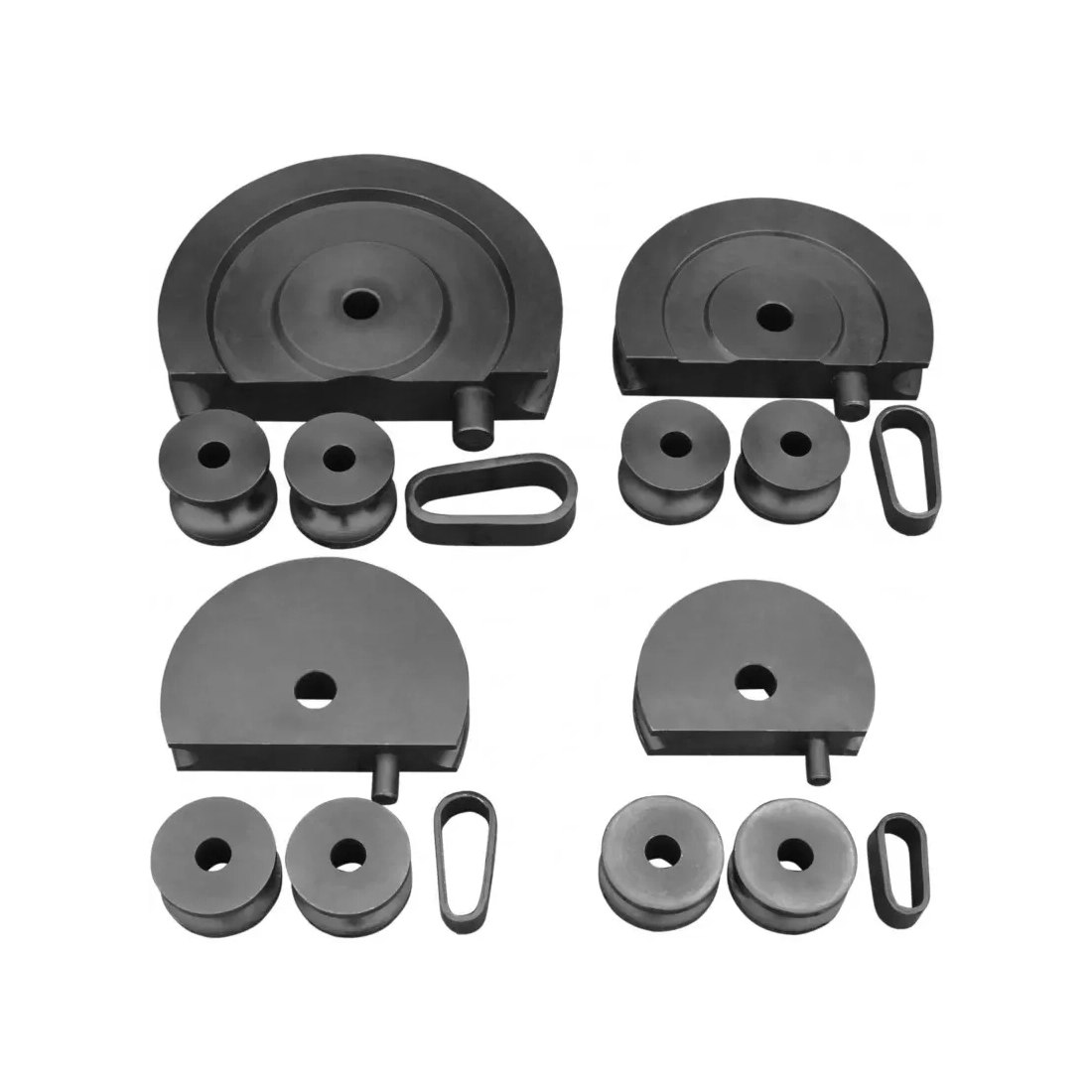

• Matriță pentru țevi: 25 mm, cu raza de 90 mm.
• Matriță pentru țevi: 32 mm, cu raza de 114 mm.
• Matriță pentru țevi: 38 mm, cu raza de 134 mm.
• Matriță pentru țevi: 48,3 mm, cu raza de 170 mm.
