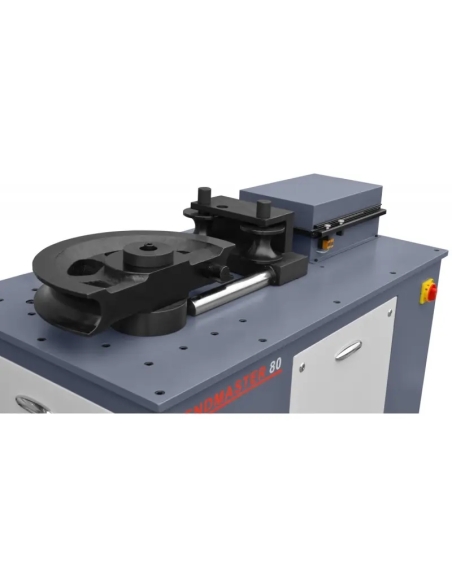

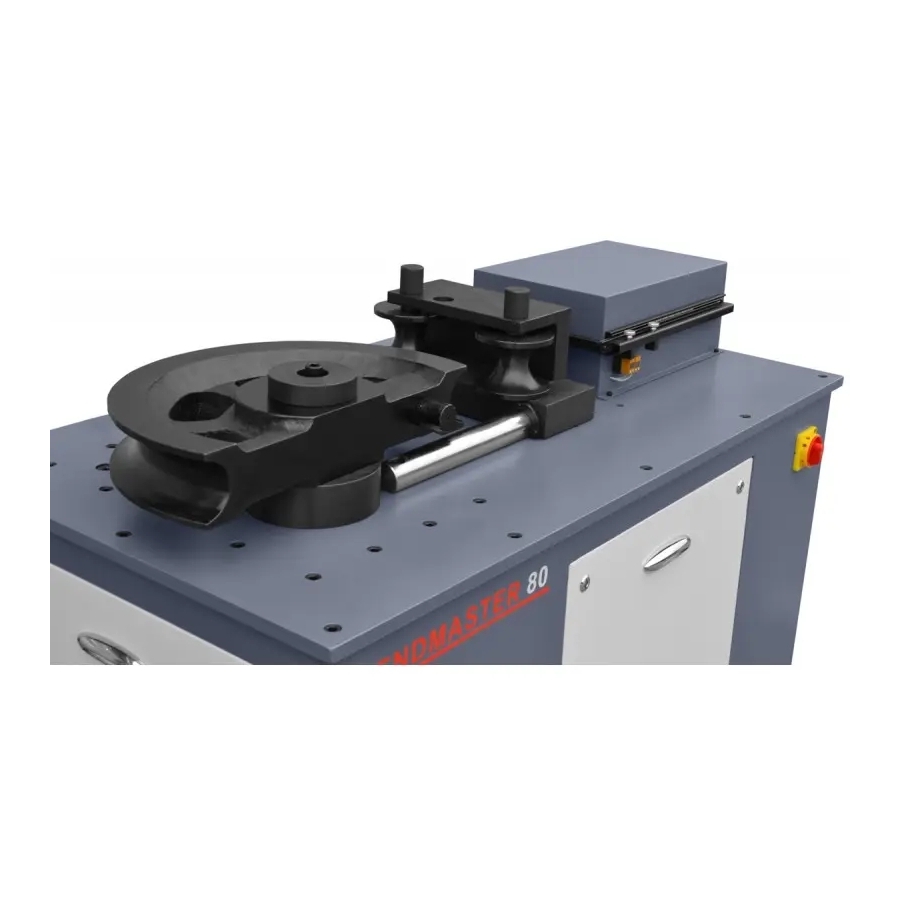

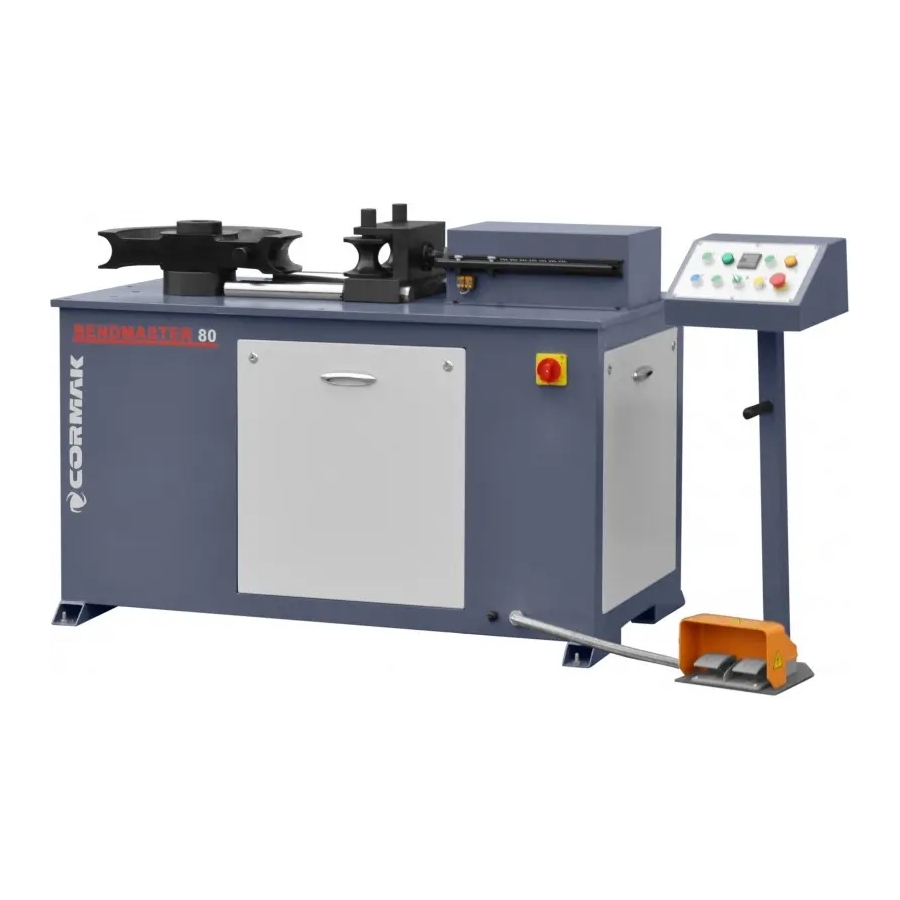

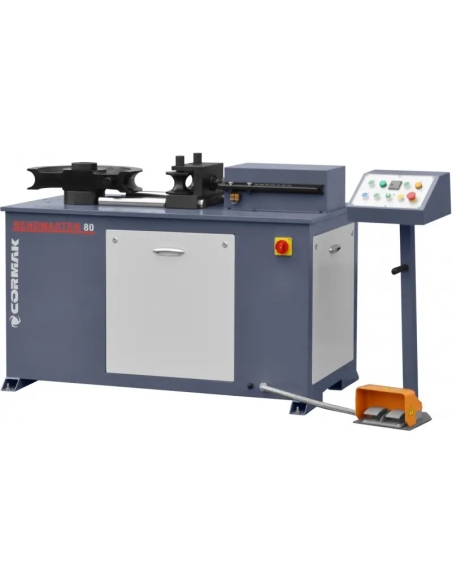

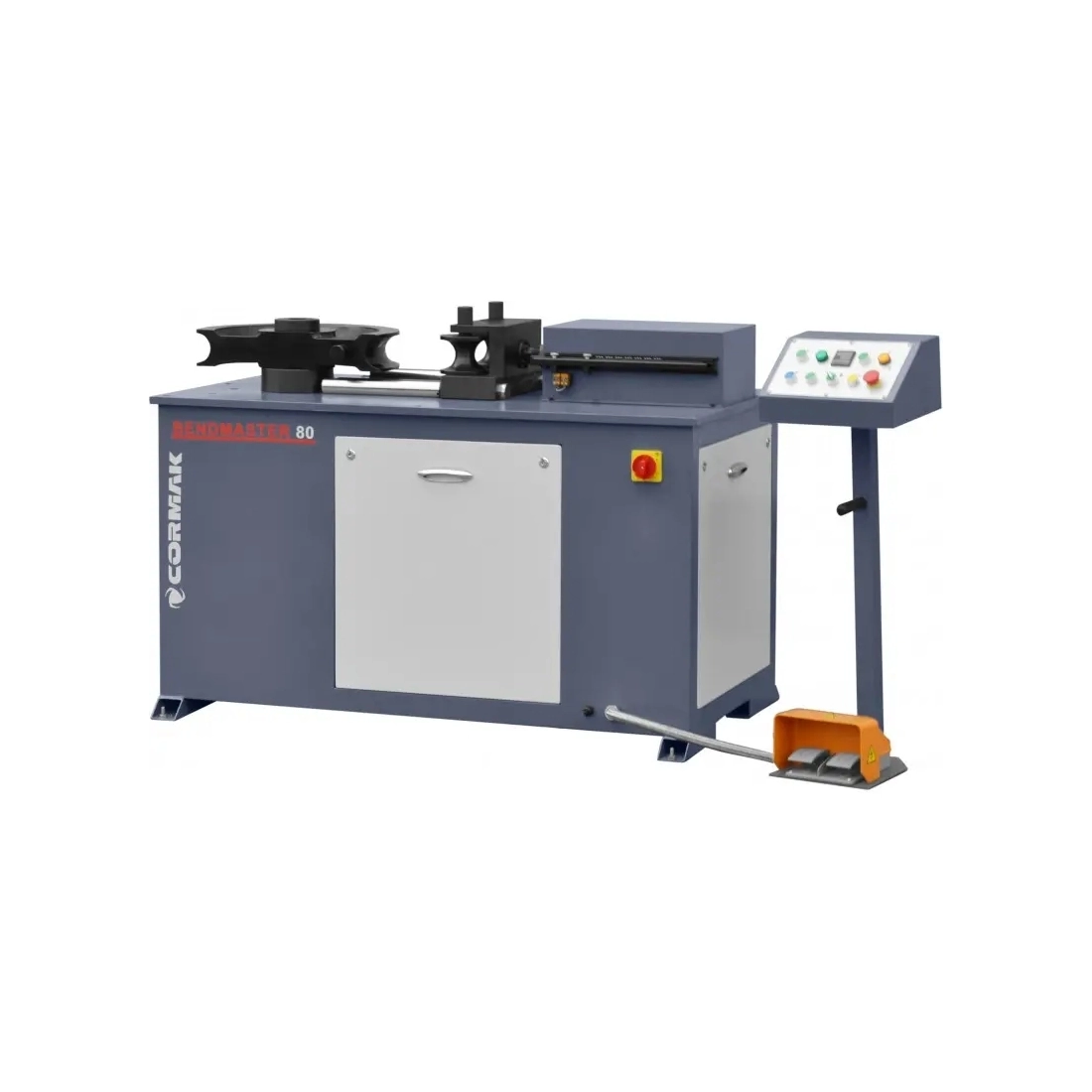

Mașină de îndoit țevi și profile CORMAK BENDMASTER 80

Mașina de îndoit țevi și profile fără dorn BENDMASTER 80 este un echipament tehnologic avansat, conceput pentru îndoirea automată sau manuală a țevilor groase din oțel și a profilelor. Datorită puterii de antrenare, presării hidraulice și citirii integrate a unghiului de îndoire, utilajul oferă repetabilitate maximă, precizie și siguranță în prelucrare, fără utilizarea unui dorn și fără umplerea țevilor cu nisip. Este ideal pentru producția de serie și industria grea, unde sunt necesare fiabilitate ridicată și calitate constantă a îndoiturii.

Avantajele principale ale mașinii

• Îndoitor fără dorn: eliminarea necesității dornului reduce riscul de deteriorare a materialului și scurtează pregătirea pentru producție.
• Motor principal de 5,5 kW: oferă cuplu suficient pentru îndoirea țevilor cu diametre mari.

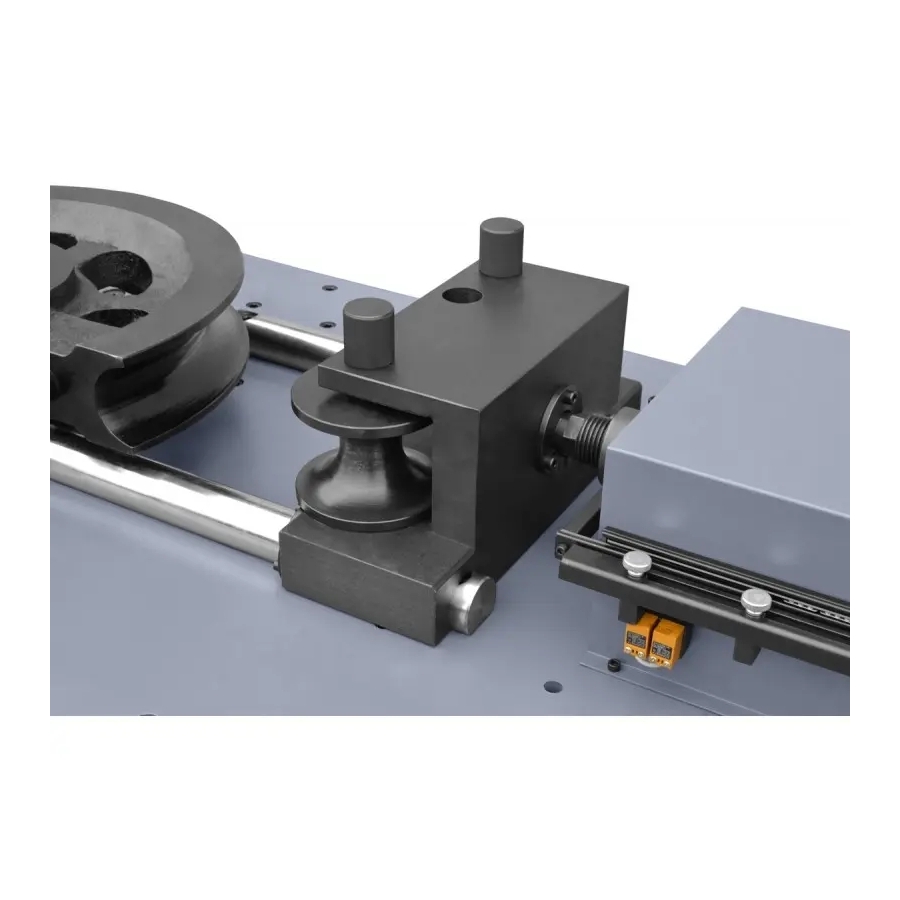

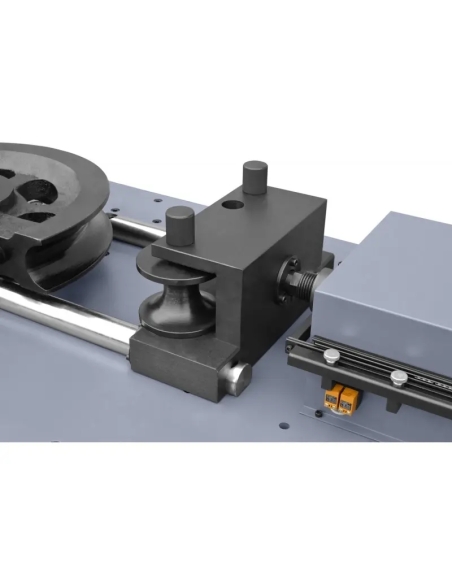

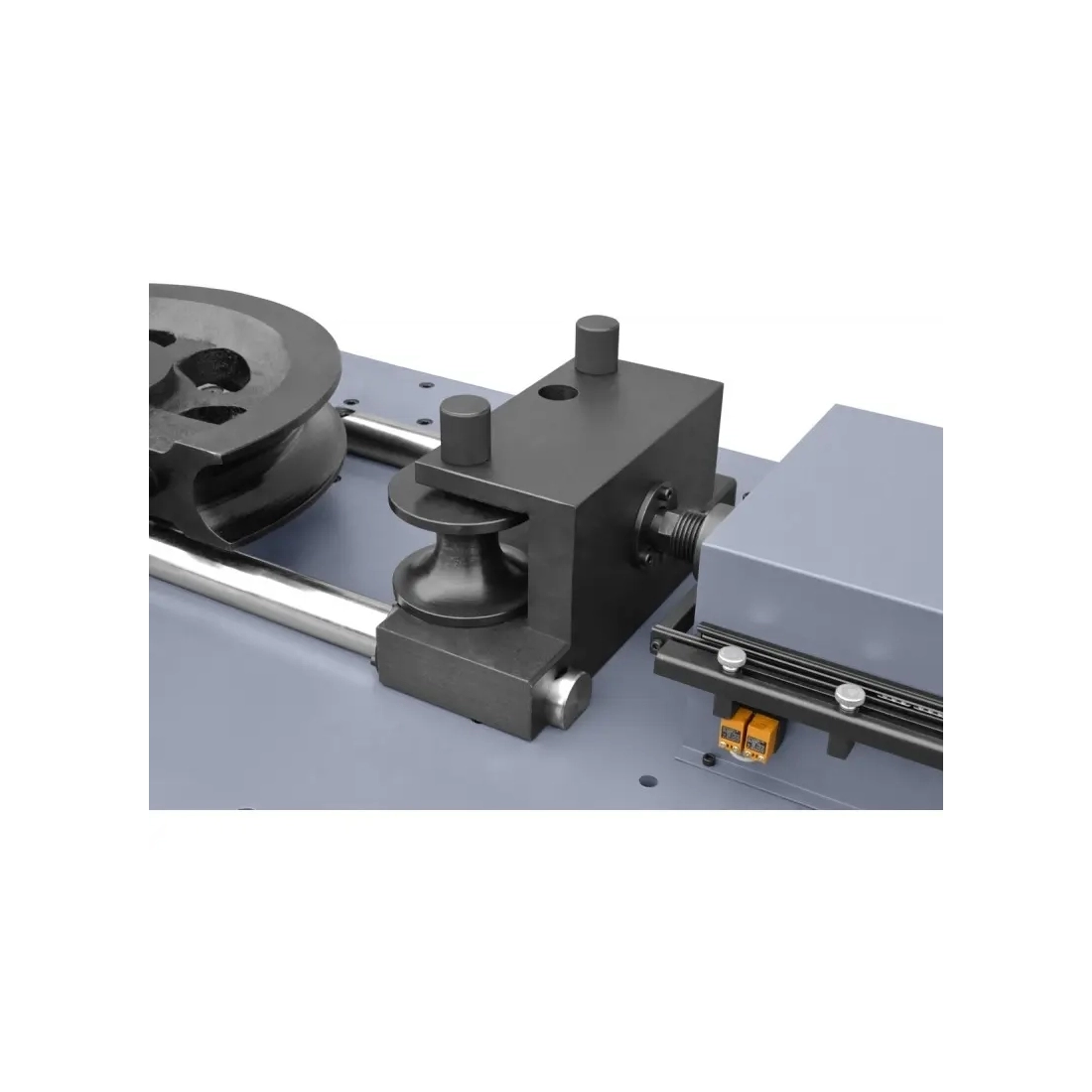

• Presare hidraulică a sabotului: se adaptează automat la diametrul țevii, asigurând sprijin precis în timpul îndoirii.
• Mod automat și manual: permite adaptarea flexibilă la tipul de producție.

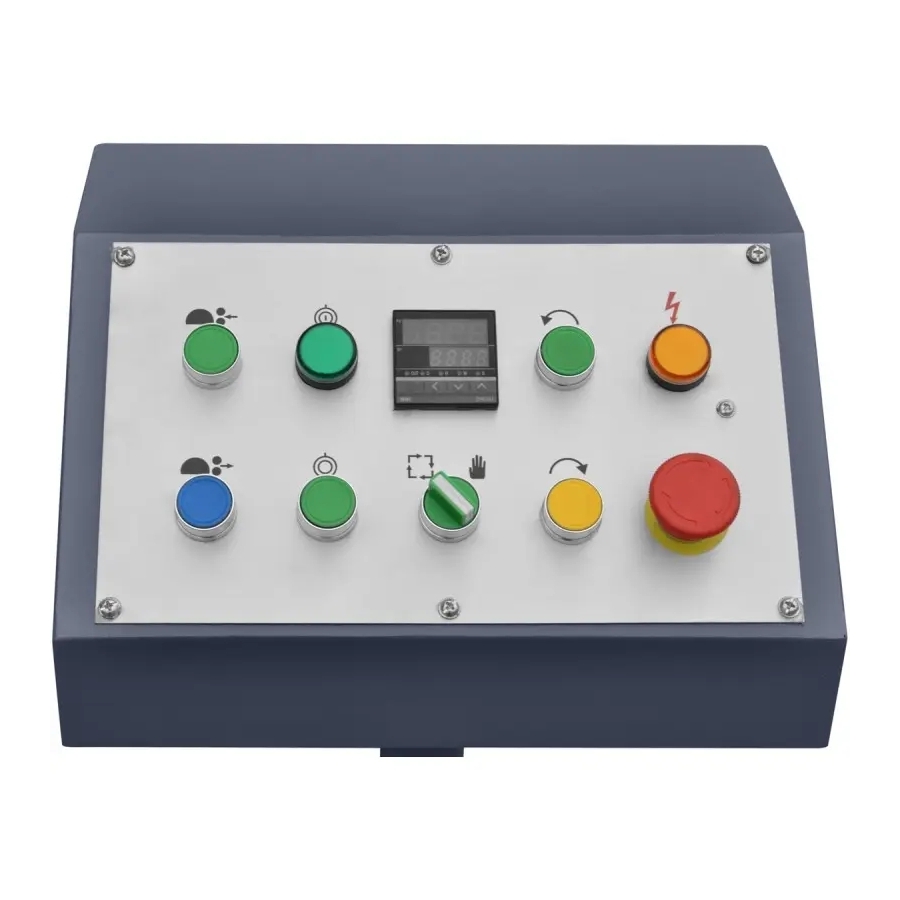

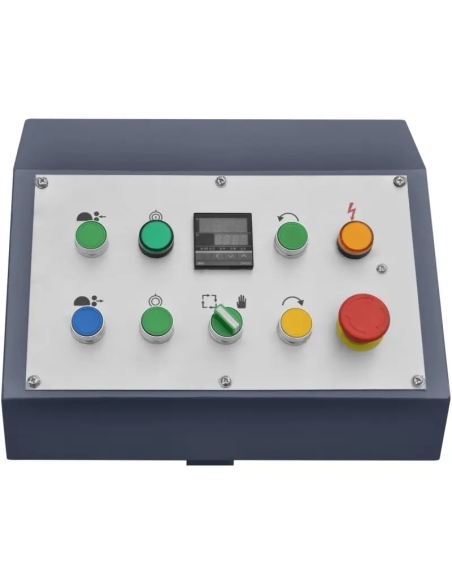

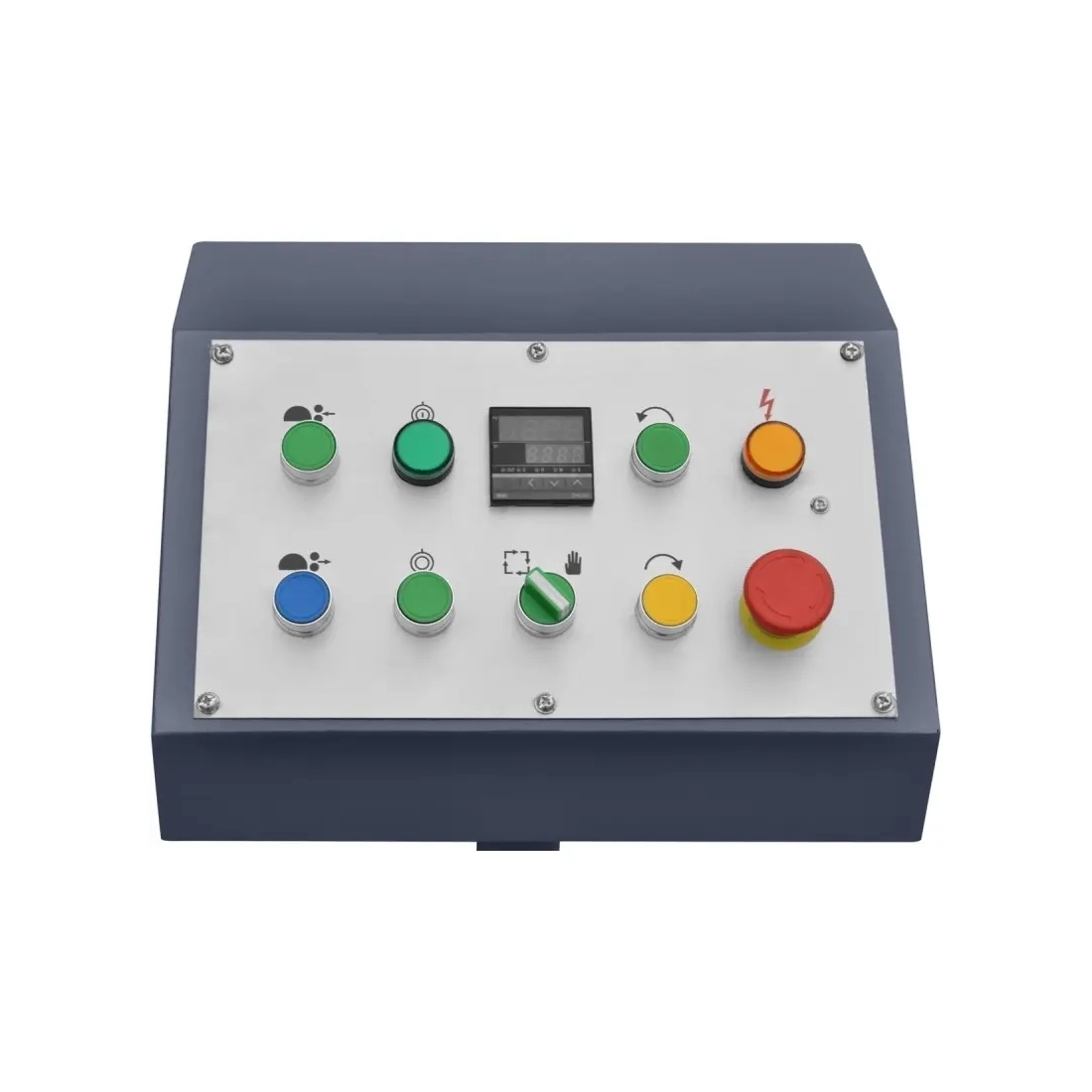

• Afișaj digital: permite controlul în timp real al unghiului de îndoire pe panoul de comandă.
• Matrițe pentru țevi: compatibile cu diametre de 60,3 mm și 76,1 mm și pregătite pentru aplicații solicitante, cu raze mari.
• Unghi maxim de îndoire: 180°, permițând realizarea de arcuri complete și elemente închise.

Construcție și tehnologie

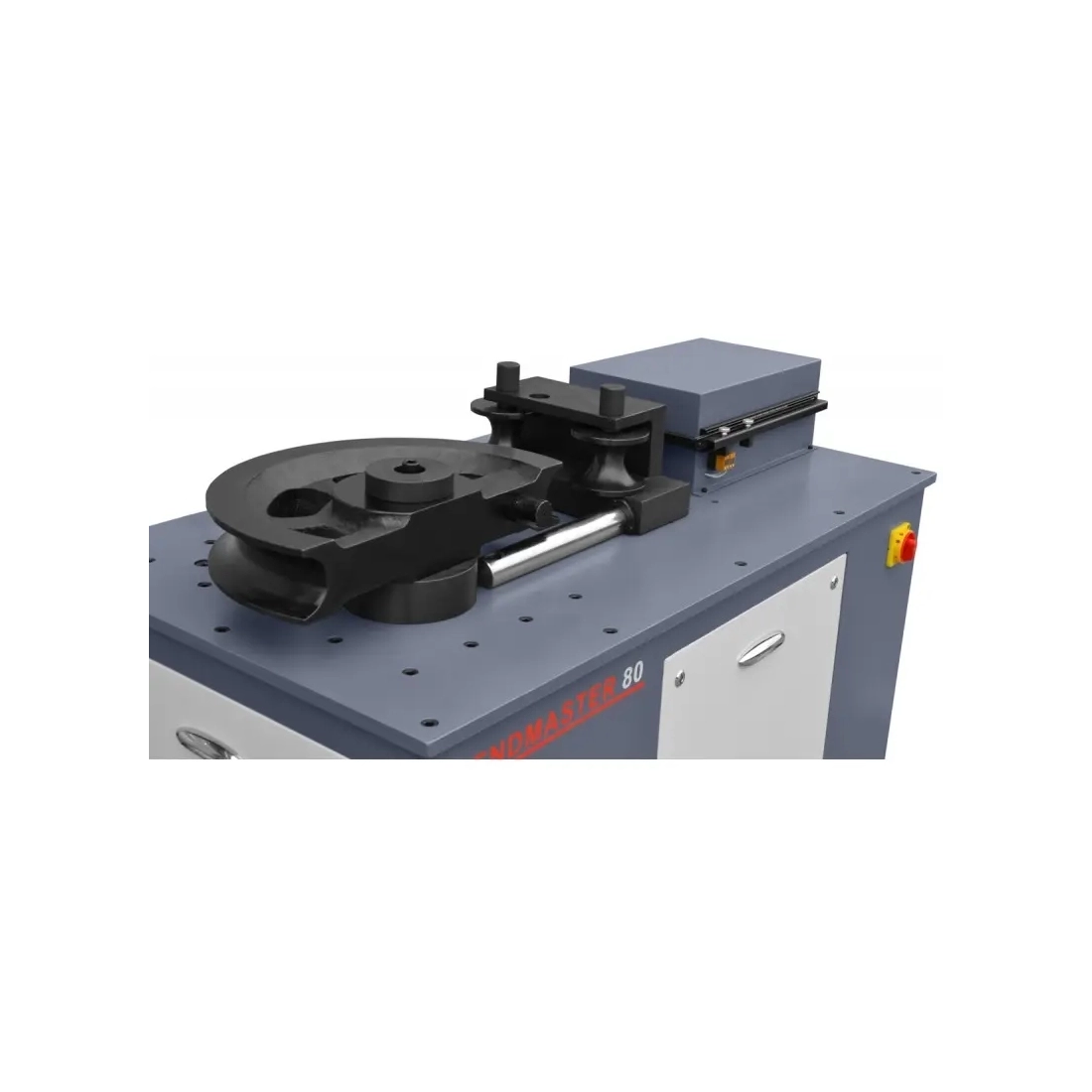

Modelul BENDMASTER 80 este echipat cu două sisteme de acționare independente: motorul principal de 5,5 kW, care antrenează reductorul cu matrița, și motorul de 1,1 kW, cu pompă hidraulică pentru presarea automată a sabotului. Limitatorul de cursă reglabil permite ajustarea forței și a domeniului de presare în funcție de diametrul țevii îndoite. Afișajul digital indică unghiul setat și unghiul actual, oferind control complet asupra procesului. Construcția se bazează pe un corp masiv din oțel, cu greutatea de 1500 kg, ceea ce garantează stabilitate și rezistență la vibrații în timpul lucrului.

Precizie și productivitate

Mașina de îndoit țevi și profile BENDMASTER 80 permite îndoirea precisă a țevilor din oțel fără a fi necesară crestarea capetelor sau utilizarea materialelor de umplere. Viteza de rotație a matriței, de 2 rot./min, a fost optimizată pentru acuratețea și controlul procesului. Funcționarea în mod automat permite îndoirea în serie a pieselor repetitive, cu intervenție minimă din partea operatorului. În modul manual, utilajul este adecvat pentru producția unitară și prelucrarea elementelor complexe, cu parametri individuali.

Aplicații

Mașina a fost proiectată pentru utilizare intensivă în condiții industriale. Modelul BENDMASTER 80 este potrivit pentru:

• producția de componente pentru instalații industriale și termice;
• îndoirea țevilor din oțel în domeniul construcțiilor metalice și al construcțiilor;
• formarea elementelor pentru garduri, porți și balustrade cu diametre mari;
• producția de serie a țevilor și profilelor cu secțiuni mari în ateliere de confecții metalice și unități de prefabricare.

Echipare standard

• Citire digitală: afișarea unghiului de îndoire.
• Presare hidraulică a sabotului: reglaj pe limitatorul de cursă.

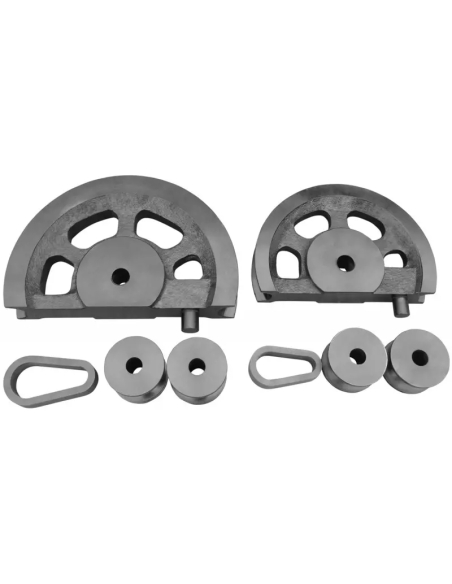

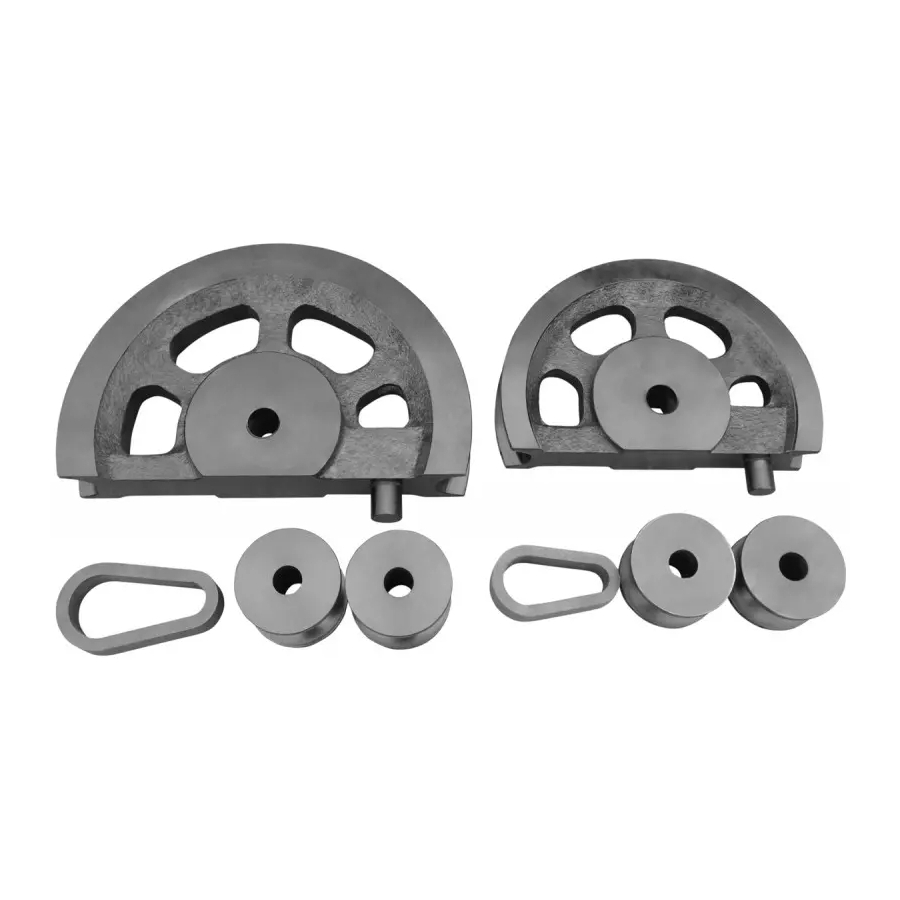

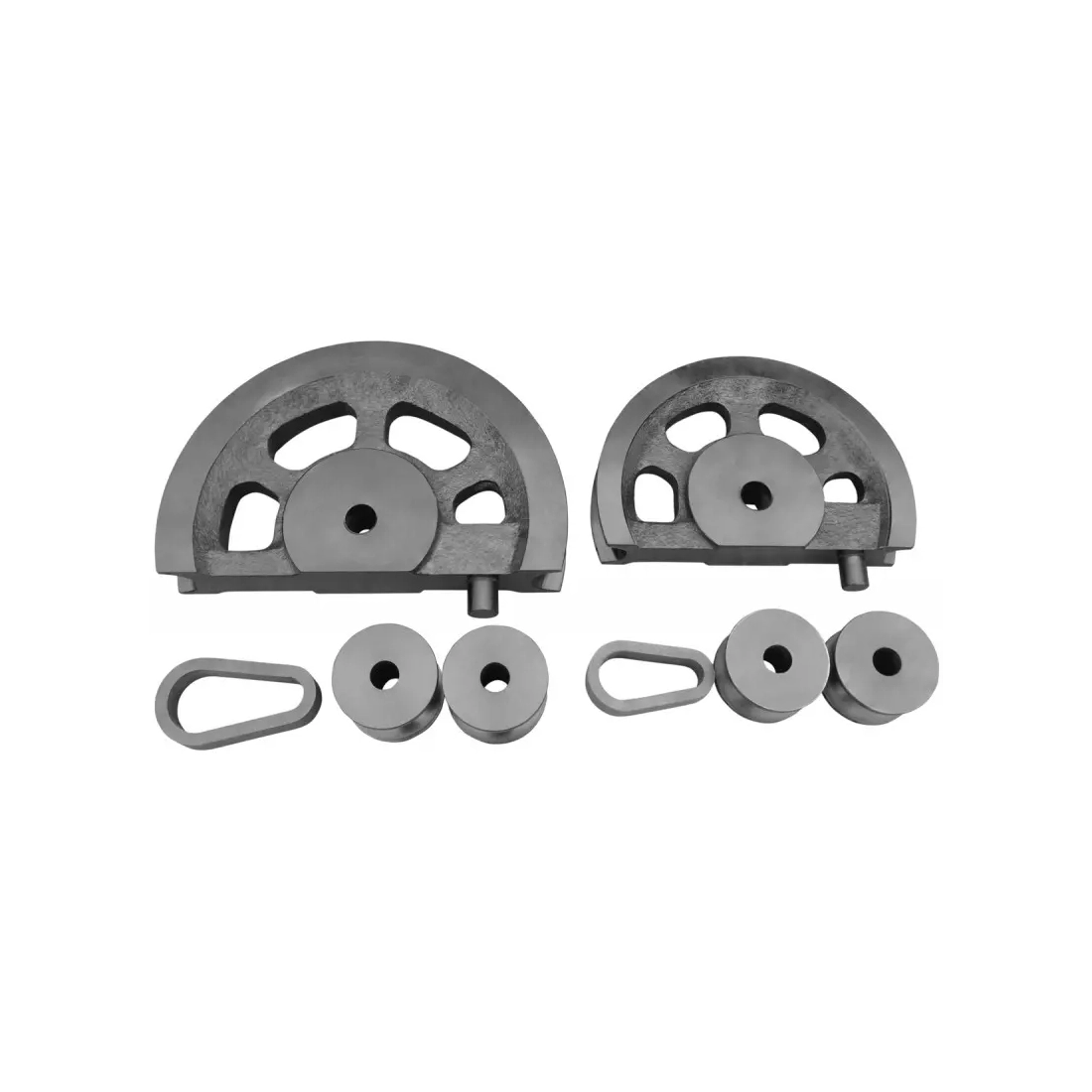

• Matriță pentru țevi: Ø 60,3 mm – R=420 mm (3,5D).
• Matriță pentru țevi: Ø 76,1 mm – R=530 mm (3,5D).
