Mașină de îndoit tablă cu 4 axe CORMAK EASY 31175
Parametri tehnici – CORMAK EASY 31175
| Lungime maximă de îndoire | 3100 mm |
| Presiunea presei | 175 tone |
| Cursa | 270 mm |
| Garda | 550 mm |
| Adâncimea gâtului | 450 mm |
| Distanța între coloane | 2550 mm |
| Lățimea mesei | 120 mm |
| Înălțimea mesei | 920 mm |
| Puterea motorului | 18,5 kW |
| Capacitatea rezervorului de ulei | 200 l |
| Dimensiuni (Lxlxh) | 4300 x 2250 x 2920 mm |
| Greutate | 9600 kg |
De ce presa de îndoit CORMAK
- La proiectarea sa, s-a pus accent pe versatilitatea utilizării, fiind potrivită nu doar pentru îndoirea tablei, ci și pentru încrețirea și ondularea acesteia, fără a compromite fiabilitatea și precizia.
- Presa este produsă în Europa, conform tuturor directivelor privind mașinile.
- Deține declarația de conformitate CE.
- Este fabricată cu componente de la producători renumiți, precum pompe Bosch Rexroth, componente electrice Schneider Electric, control cu servomotor și sisteme Cybelec sau Delem.
- Construcția robustă și stabilă a cadrului asigură o muncă precisă.
Sistem de protecție laser inclus

- Protecție laser: FIESSLER pentru mâinile operatorului.
- Sistemul funcționează doar în timpul apropierii rapide a traversei.
- Permite cele mai joase puncte de comutare de la viteza de apropiere la viteza de lucru.
- Nu necesită secvențe speciale de apăsare a pedalei.
- Permite schimbarea rapidă a uneltelor, cu poziționarea automată a emițătorului și receptorului după schimbarea uneltei cu una de altă lungime.
- Nu necesită oprire în modul cutie.
- Nu crește timpul ciclului la îndoirea în modul cutie, comparativ cu alte protecții.
- Permite îndoirea materialului cu suprafață neregulată, de exemplu ondulată, neuniformă sau murdară, prin schimbarea vitezei la una redusă în orice punct al mișcării rapide.

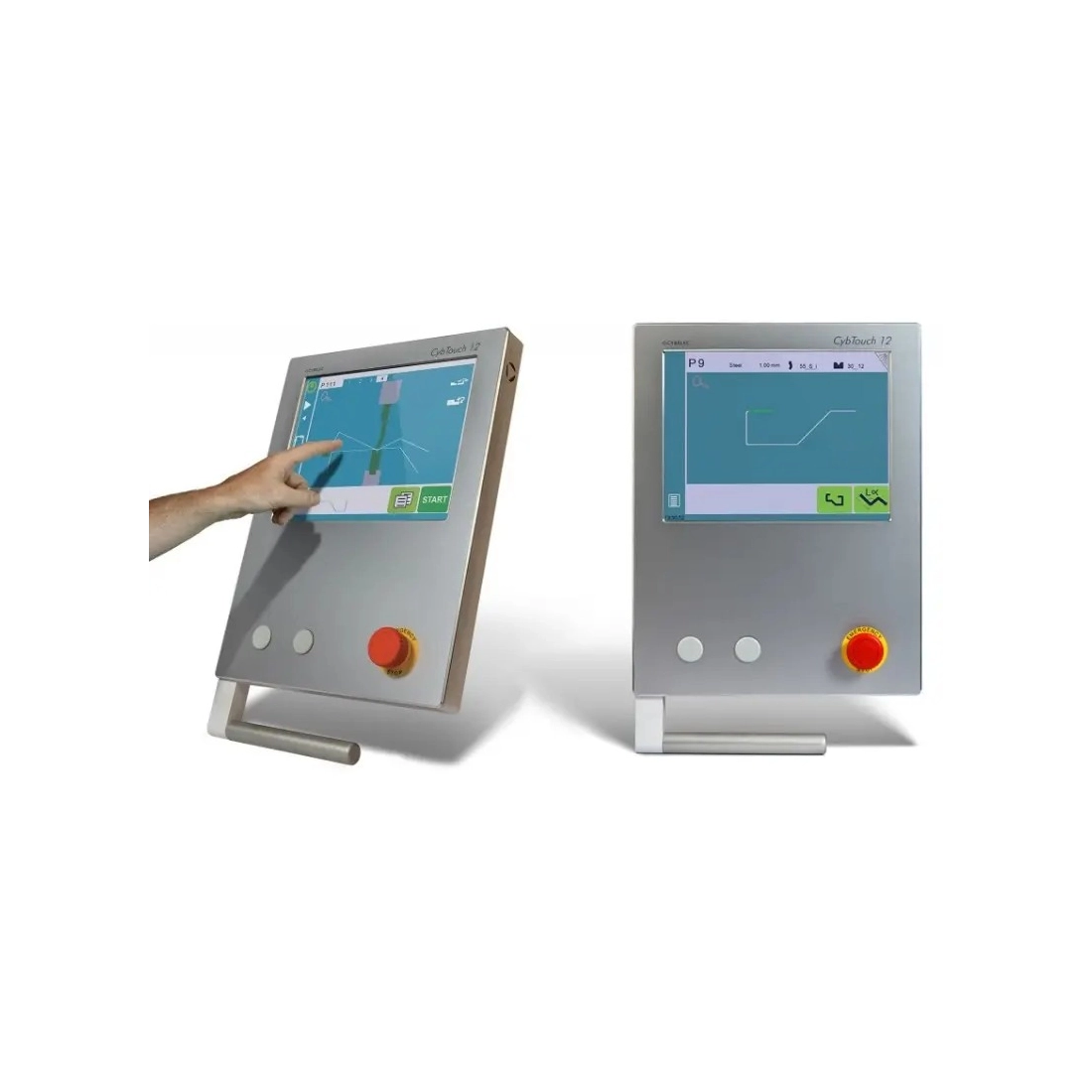

Control simplu și intuitiv CYBTOUCH 15PS inclus

- Ecran tactil modern de 15 inci, din sticlă, utilizabil cu mănuși de protecție.
- Interfață HMI prietenoasă, datorită programării intuitive și configurării ușoare cu asistenți dedicați (autotuning).
- Desenare grafică a profilului 2D (Touch Profile) și creare precisă a programului 2D.
- Calcularea funcțiilor: poziția traversei din spate, distribuția lungimii foii, punctul de fixare, forța de presiune și compensarea.
- Funcții de detectare a coliziunilor între: element îndoit și element îndoit, element îndoit și unealtă, element îndoit și traversa din spate, element îndoit și cadrul presei.
- Funcții interne de backup și restaurare.
- Comunicare wireless pentru diagnosticare extinsă și actualizări cu ajutorul unui laptop.

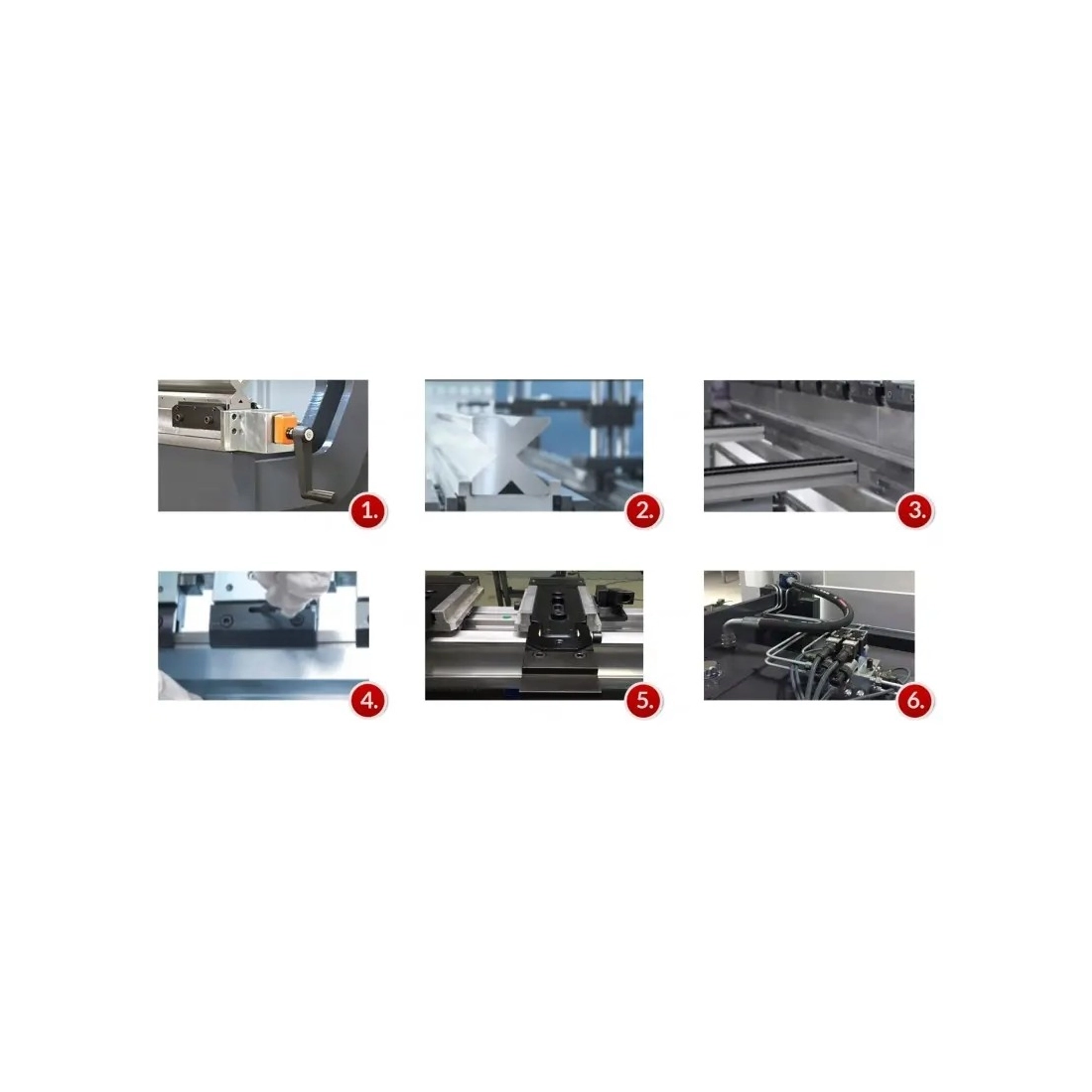

Caracteristici constructive

- Compensare manuală a săgeții de îndoire în masa de lucru.
- Sistem de prindere european care permite montarea uneltelor standard și specializate.
- Perii pe ghidaje.

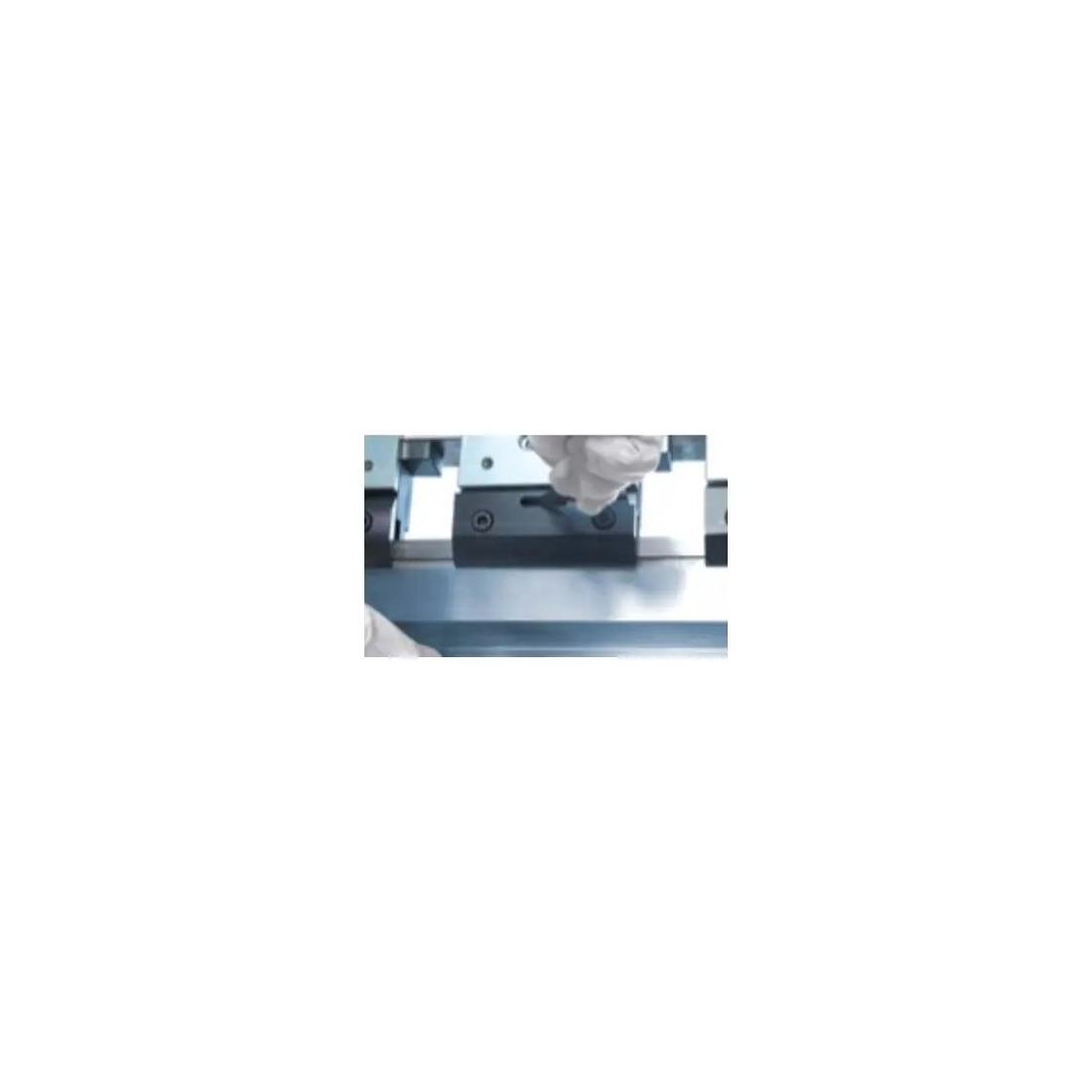

- Sistem rapid de prindere a uneltei tip „Amada”.

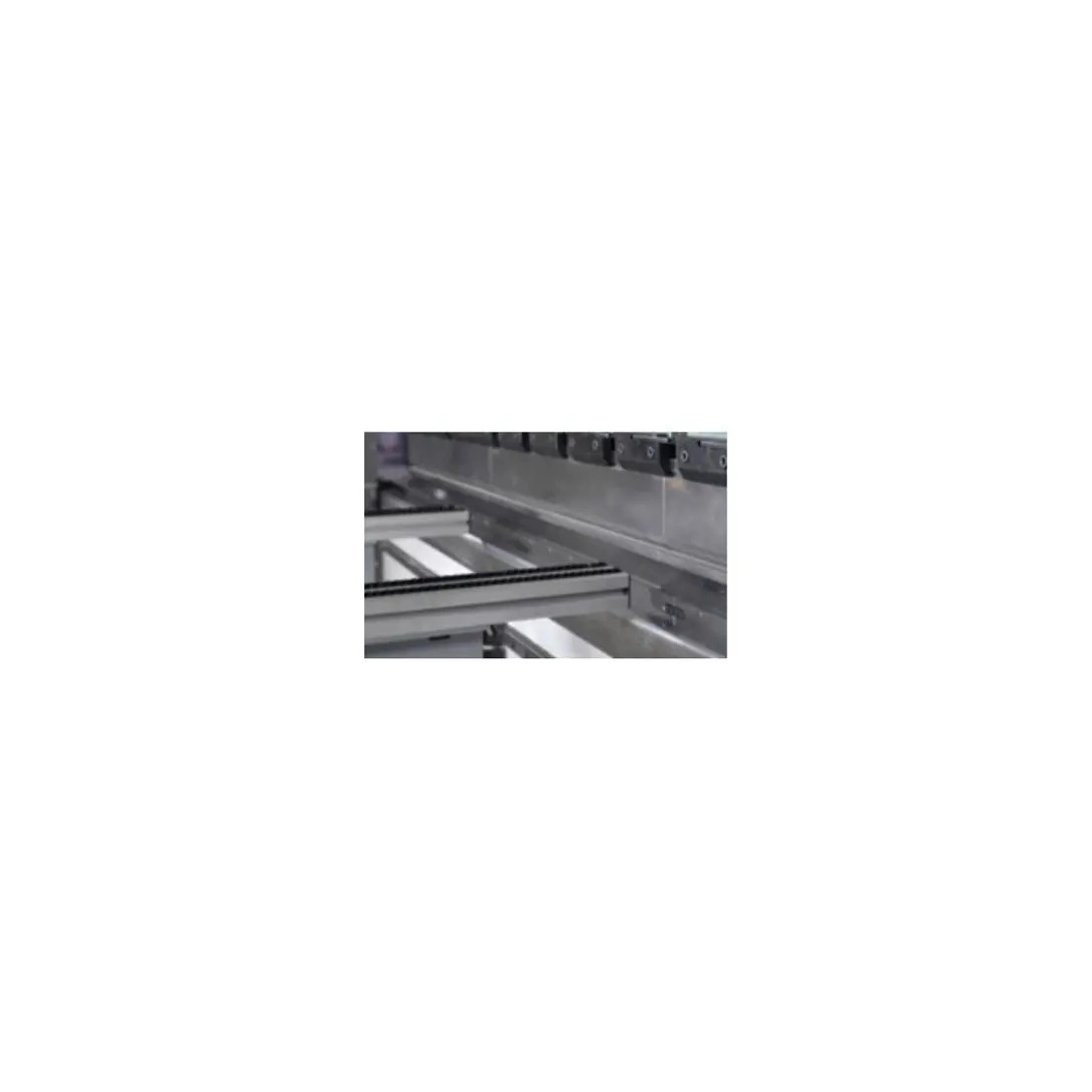

- Suporturi pe ghidaje liniare.

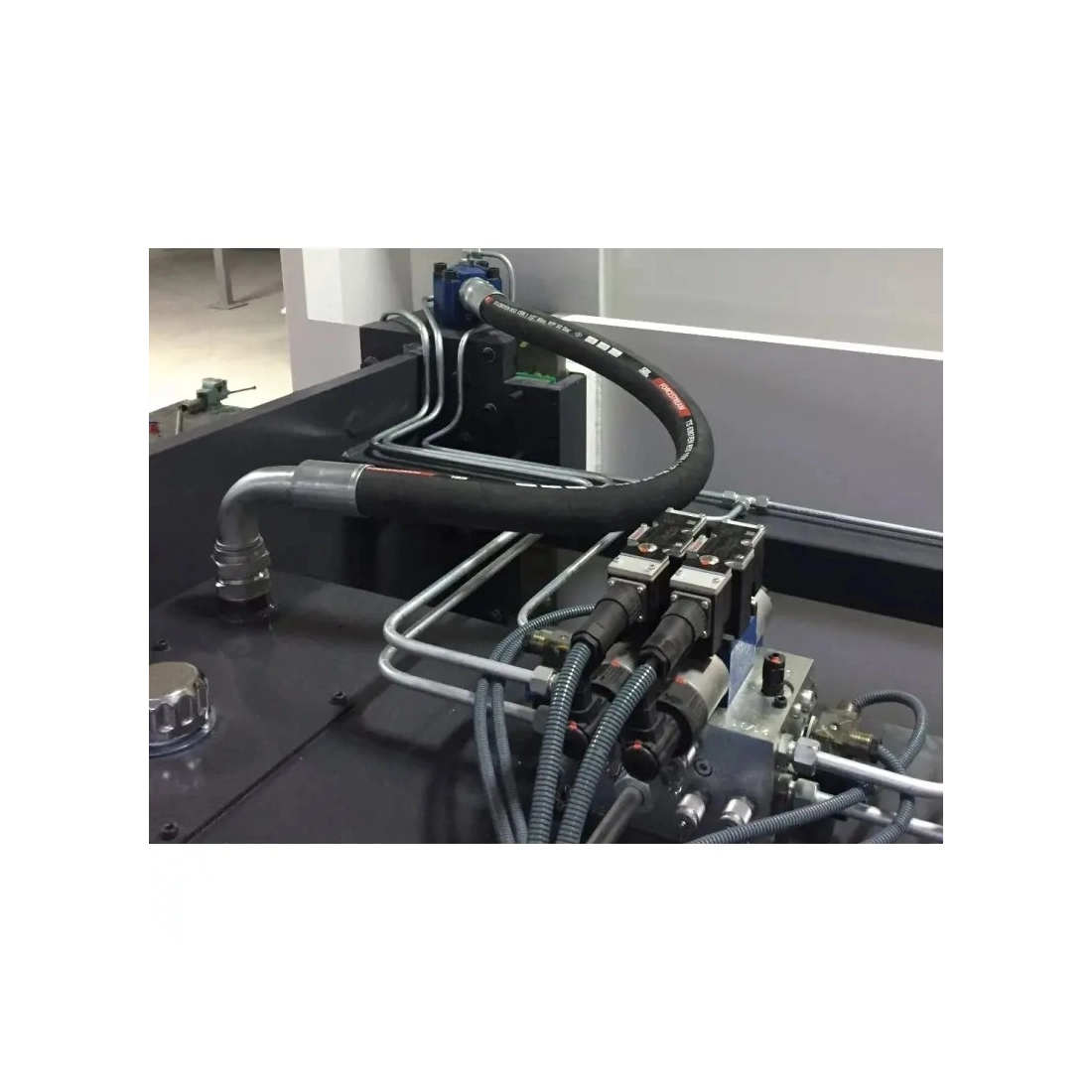

- Sistem hidraulic integrat Bosch Rexroth Germania, care permite schimbarea rapidă a direcției și vitezei de lucru.
Echipament standard
- Controler Cybelec CYBTOUCH 15PS (15''), creare grafică 2D TouchProfile cu secvențiere manuală.
- Sistem frontal laser de siguranță Fiesler AKAS (Manual).
- Compensare automată CNC a îndoirii mesei.
- Axe controlate Y1-Y2-X-R.

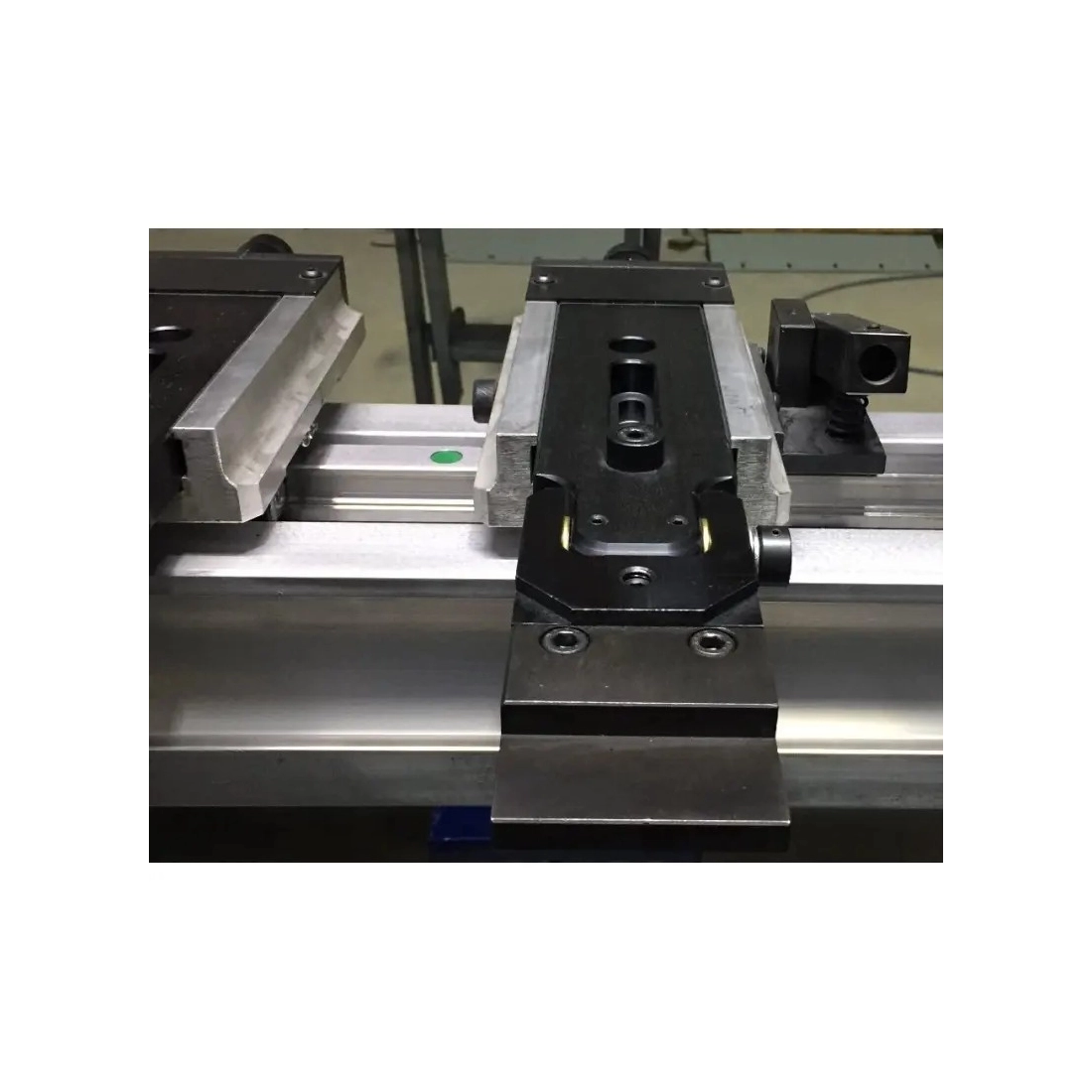

- Reglarea distanței opritorului din spate (axa X) cu motor cu encoder, din sistemul CNC.
- Reglarea traversei (axele Y1-Y2) cu 2 cilindri hidraulici controlați de valve Rexroth, din sistemul CNC.
- Reglarea înălțimii de poziționare a degetelor (axa R) cu motor cu encoder, din sistemul CNC.
- Sistem rapid de prindere a uneltei tip Amada Promecam.
- Rulouri de măsurare OPKON.
- Comutator de siguranță la comutatorul cu picior.
- Două suporturi frontale.
- Componente electrice Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA.
- Componente hidraulice (electrovalve) Rexroth.
Echipament opțional
- CNC DELEM DA 58 T.
- CNC DELEM 66T.
- Sistem automat de compensare a mesei.
- 4 axe (R).
- Servo-opritor spate X, R.
- Servo-opritor spate X, R, Z1, Z2.
- Răcitor de ulei.
- Încălzitor de ulei.
- Pregătire pentru tandem.
- Panou de control în poziție opusă.
Sisteme de control Delem

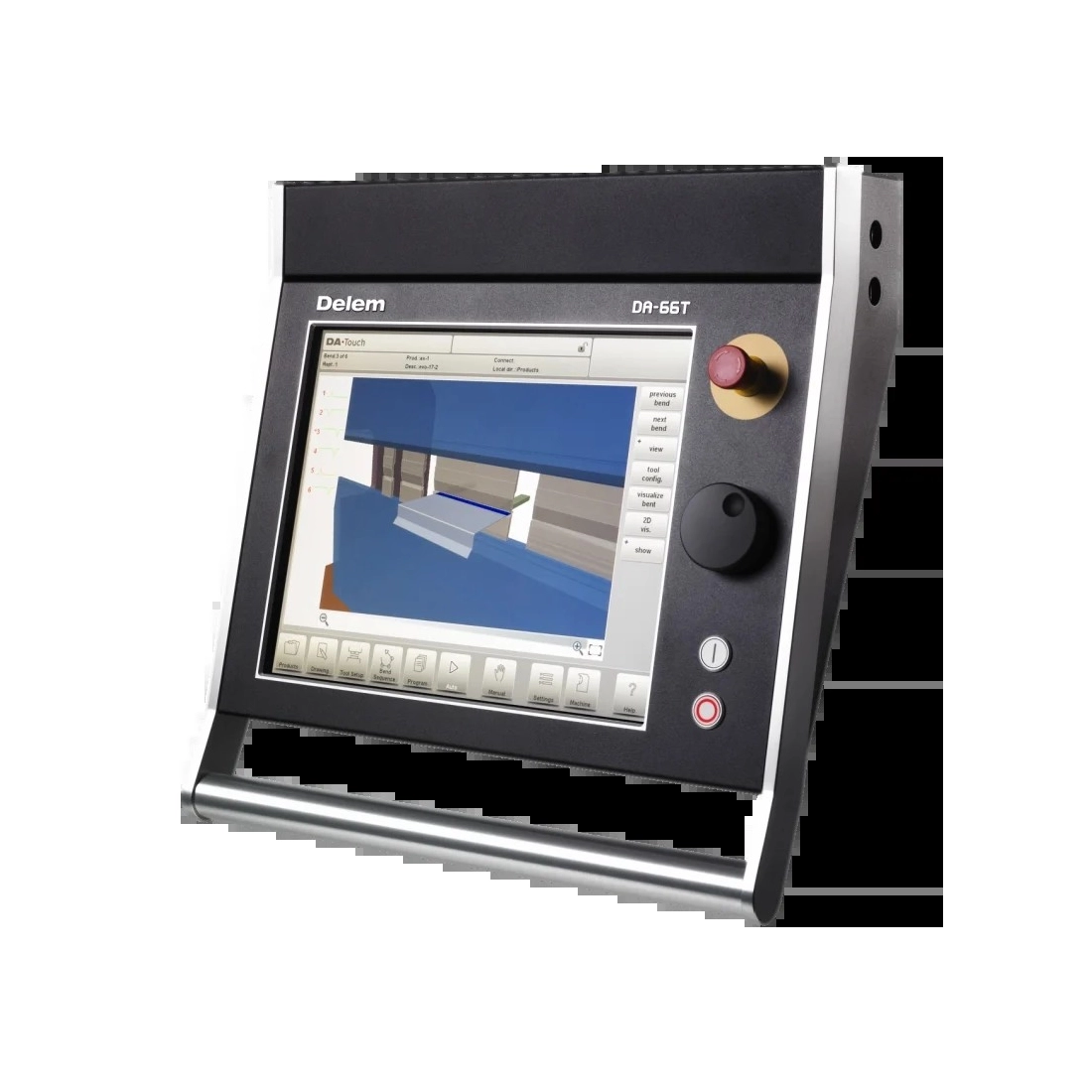

Delem DA-66T
- Mod de programare grafică 2D pe ecran tactil.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate Delem Modusys pentru scalabilitate și adaptare modulară.
- USB și interfață periferică.
- Suport pentru aplicațiile utilizatorului în mediul multitasking al controlerelor.
- Interfață pentru îndoire și corecția senzorilor, cu software offline Profile-TL.

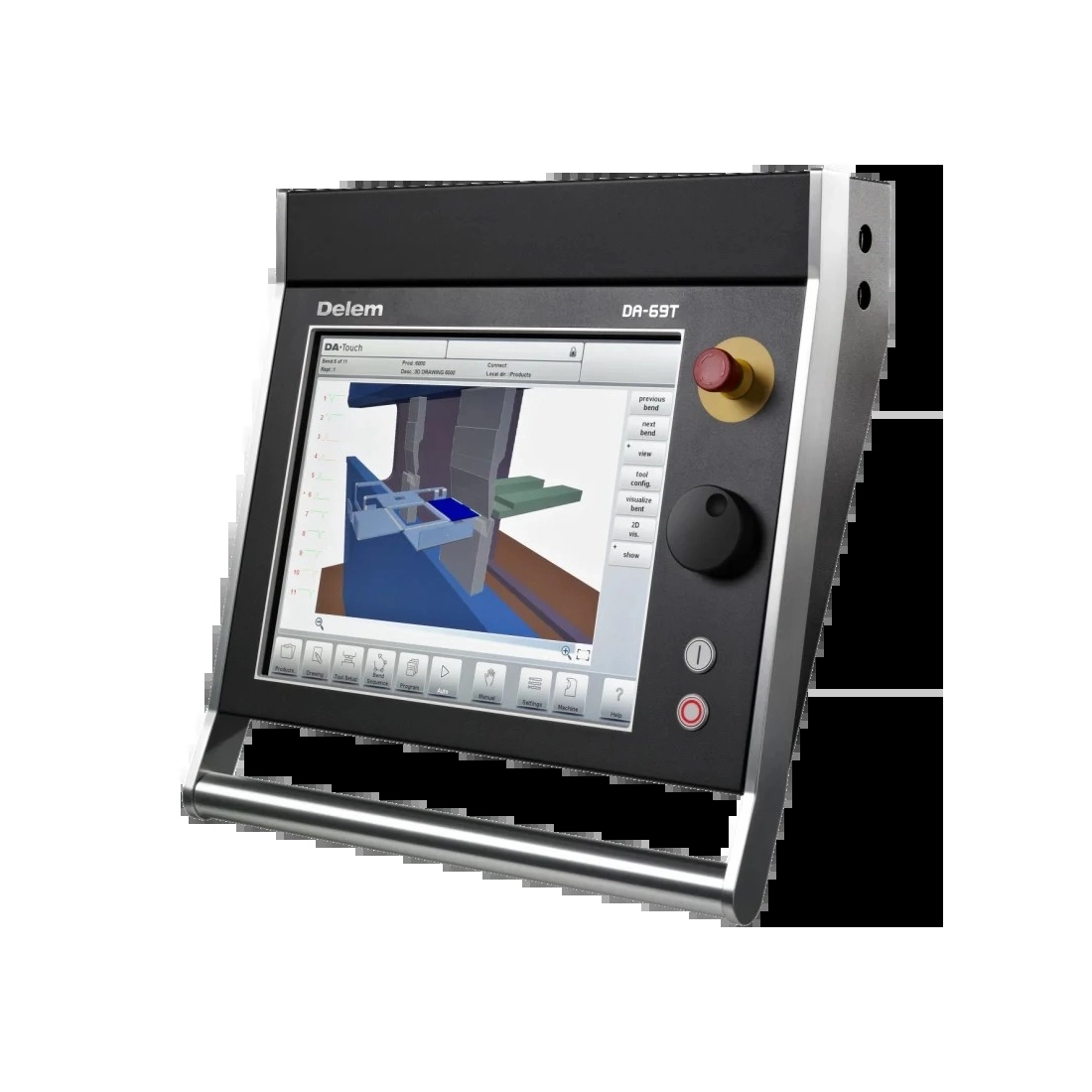

Delem DA-69T
- Mod de programare grafică 3D și 2D pe ecran tactil.
- Vizualizare 3D în simulare și producție.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate cu Delem Modusys pentru scalabilitate și adaptare modulară.
- USB și interfață periferică.
- Suport pentru aplicațiile utilizatorului în mediul multitasking al controlerelor.
- Interfață pentru îndoire și corecția senzorului.
- Software offline Profile-T3D.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Conformitate CE
- Da
- Greutate
- 9600 kg
- Putere motor
- 18,5 kW
- Material prelucrat
- Metal
- Tip acționare
- Hidraulică
- Tip afișaj
- Tactil
- Producători componente electronice
- ELK
FISSLER
Mitsubishi Electric
MW
OMEGA
Siemens - Controler
- Cybelec CYBTOUCH 15PS
- Înălțime masă
- 920 mm
- Număr axe
- 4
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Capacitate rezervor ulei
- 200 l
- Forță de presare hidraulică
- 175 t
- Rigle de măsurare
- OPKON
- Distanță între coloane
- 2550 mm
- Sistem de prindere
- Amada Promecam
- Înălțime
- 2920 mm
- Lățime
- 2250 mm
- Lungime
- 4300 mm
- Lungime maximă de îndoire
- 3100 mm
- Lățime masă
- 120 mm
- Axe controlate
- R
X
Y1
Y2 - Cursă
- 270 mm
- Deschidere
- 550 mm
- Protecție laser
- Fiesler AKAS (manuală)
- Compensare masă
- Automată CNC
Manuală - Producător sistem hidraulic
- Bosch Rexroth
- Adâncime de gât
- 450 mm
Mașină de îndoit tablă cu 4 axe CORMAK EASY 31175, cu instalare inclusă
Mașina de îndoit tablă CORMAK EASY 31175, cu 4 axe X, Y1, Y2, R și control CNC Cybelec 15PS, permite îndoirea foilor de metal la orice unghi, oferind o forță de 175 tone și o lungime de îndoire de 3100 mm.
Cu instalare inclusă, mașina de îndoit CNC asigură precizie, stabilitate și repetabilitate pentru serii medii și mari în aplicații industriale.
