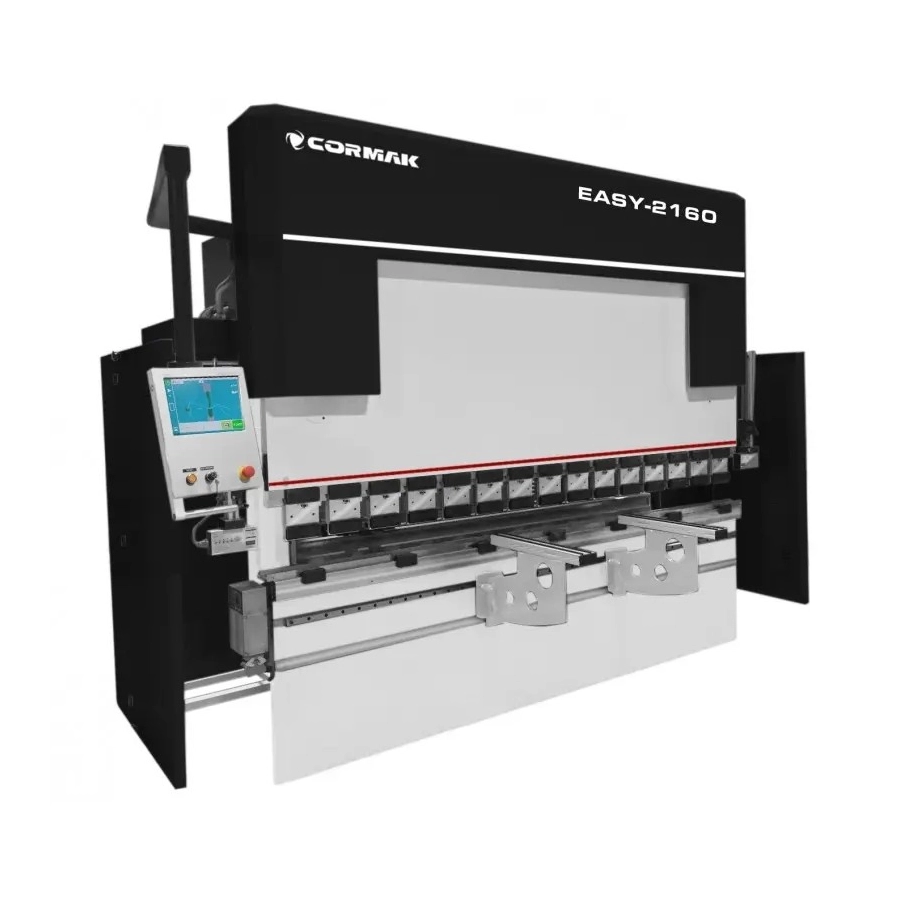

Mașină de îndoit tablă CORMAK Easy 2160
Parametri tehnici
| Lungime maximă de îndoire | 2100 mm |
| Presiunea presei | 60 tone |
| Cursa | 270 mm |
| Garda la sol | 550 mm |
| Adâncimea gâtului | 450 mm |
| Distanța între coloane | 1650 mm |
| Lățimea mesei | 100 mm |
| Înălțimea mesei | 850 mm |
| Puterea motorului | 7,5 kW |
| Capacitatea rezervorului de ulei | 100 l |
| Dimensiuni (LxWxH) | 3300 x 2100 x 2350 mm |
| Greutate | 3600 kg |
De ce presa de îndoit CORMAK
- Presă de producție europeană, realizată conform tuturor directivelor privind mașinile.
- Deține declarația de conformitate CE.
- Este fabricată cu componente de la producători renumiți la nivel mondial, precum pompe Bosch Rexroth, componente electrice Schneider Electric, controlul servomotoarelor și sisteme de control Cybelec sau Delem.
- Construcție robustă și stabilă a cadrului pentru asigurarea preciziei lucrului.
Sistem standard de protecție laser

- Protecție laser FIESSLER pentru mâinile operatorului.
- Sistemul funcționează numai în timpul cursei rapide a barei.
- Permite stabilirea celor mai joase puncte deasupra materialului pentru schimbarea vitezei de la deplasare la lucru.
- Nu necesită secvențe speciale de apăsare a pedalei.
- Permite schimbarea rapidă a uneltelor, prin poziționarea automată a emițătorului și receptorului la înlocuirea uneltei cu un tip de altă lungime.
- Nu necesită oprire în modul cutie.
- Nu crește timpul ciclului la îndoirea în modul cutie față de alte sisteme de protecție.
- Permite îndoirea materialului cu suprafață neuniformă, de exemplu ondulată, neuniformă sau murdară, datorită schimbării vitezei la treapta lentă în orice punct al mișcării rapide.

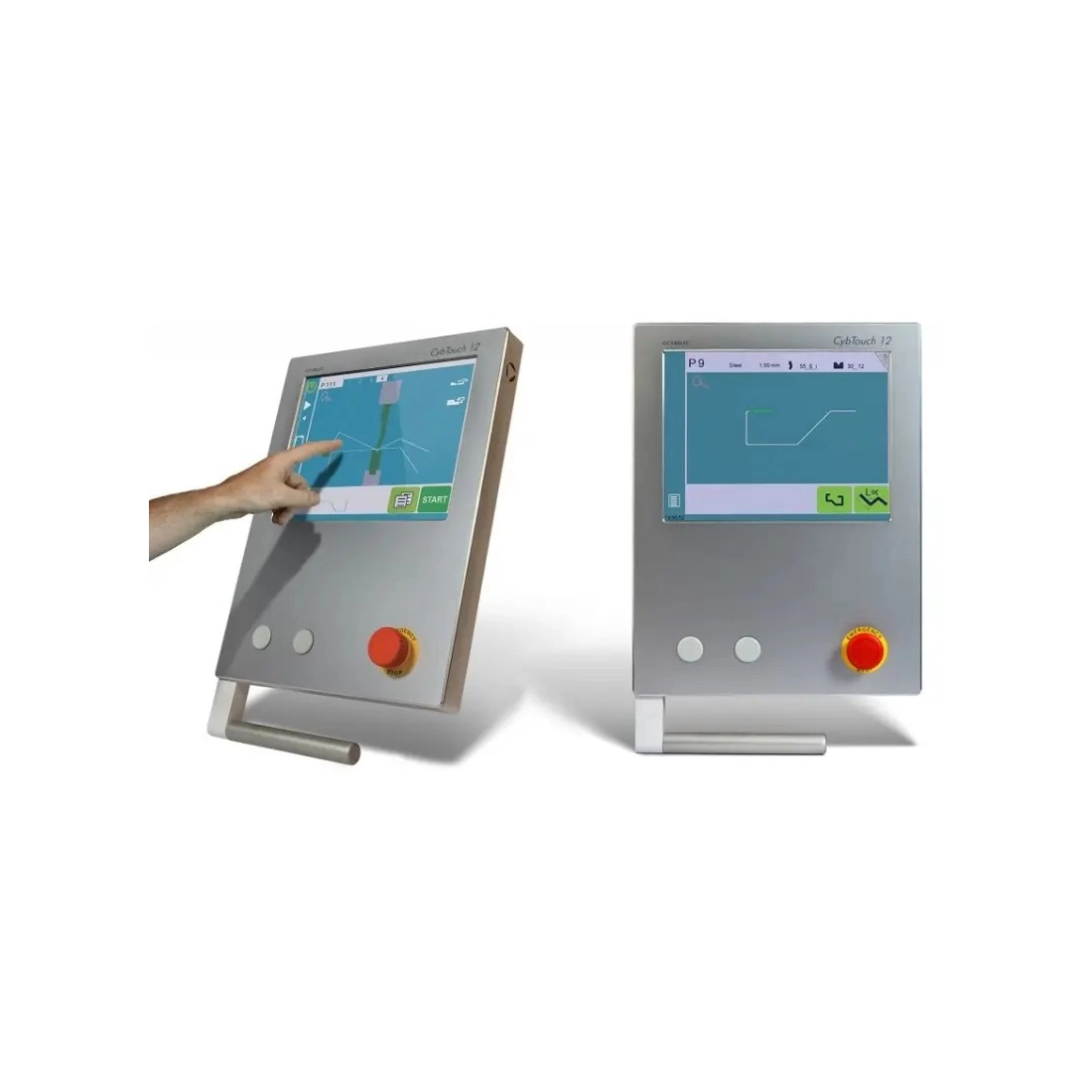

Control CYBTOUCH 12PS ușor de utilizat, intuitiv și standard

- Ecran tactil mare, cu culori vii și contrast ridicat.
- Funcția TouchProfile pentru desenare manuală.
- File simple și afișaj clar.
- Interfață de utilizator intuitivă și prietenoasă.
- Programare completă pentru producția eficientă de serie cu îndoiri multiple.
- Îndoire simplă cu fila EasyBend.
- Asistență online și fereastră de avertizare pop-up.
- Actualizare software convenabilă și copie de siguranță a datelor cu PC sau notebook.
- Port USB pentru carduri de memorie.
- Disponibilă o gamă largă de limbi.
- Control pe 3 axe (Y1-Y2-X).
- Crearea graficii 2D TouchProfile cu secvențiere manuală.
- Calculul adaosului de îndoire.
- Calculul forței de presiune pentru compensarea mesei.
- Unelte cu modulare posibilă pentru fiecare piesă sau îndoire.
- Calculul adâncimii ștanței.
- Corecția unghiului și a opritorului posterior.
- Livrat cu software offline PC-ModEva.

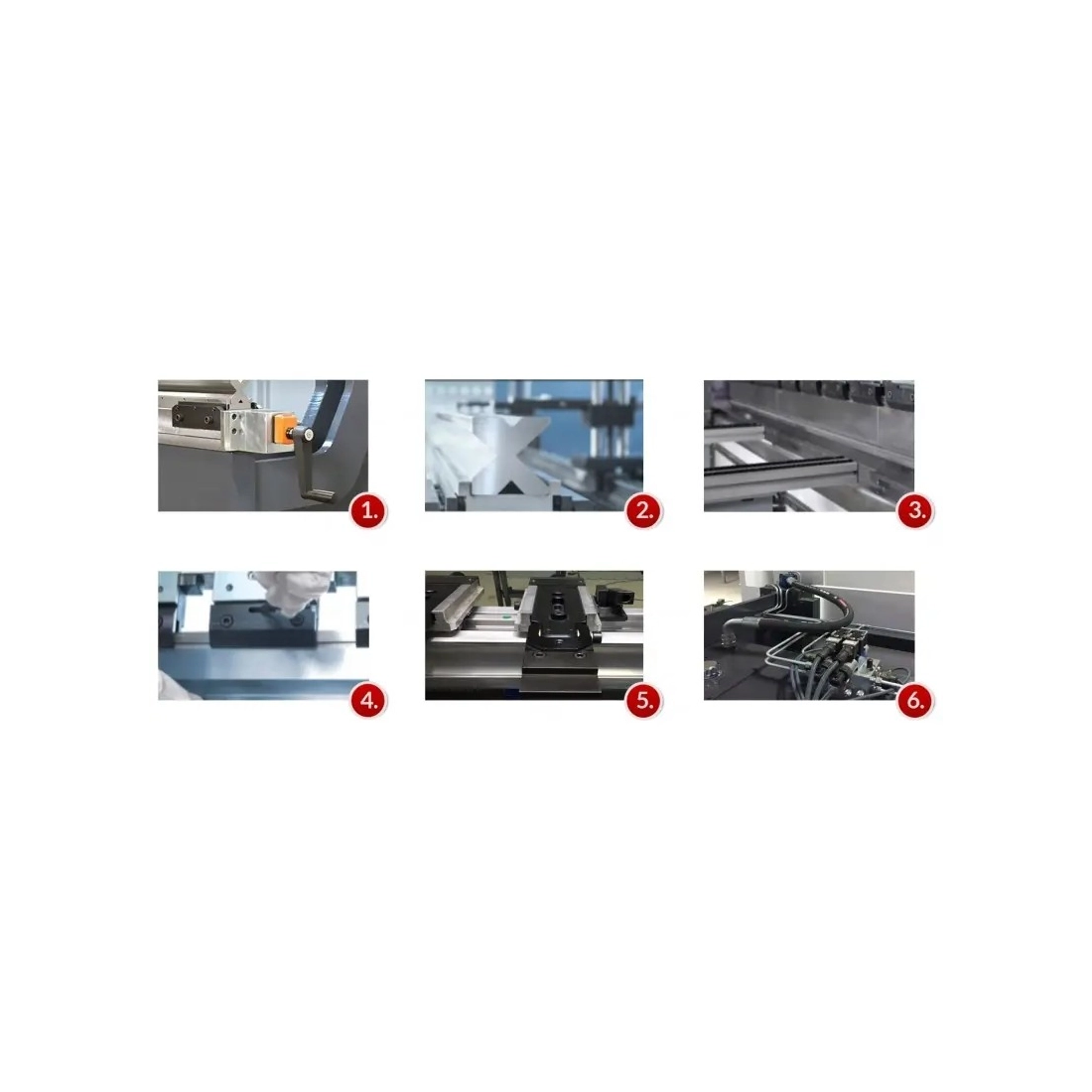

Caracteristici constructive
- Compensarea manuală a săgeții de îndoire la masa de lucru.
- Sistemul european de fixare permite montarea uneltelor standard și specializate.
- Perii pe ghidaje.

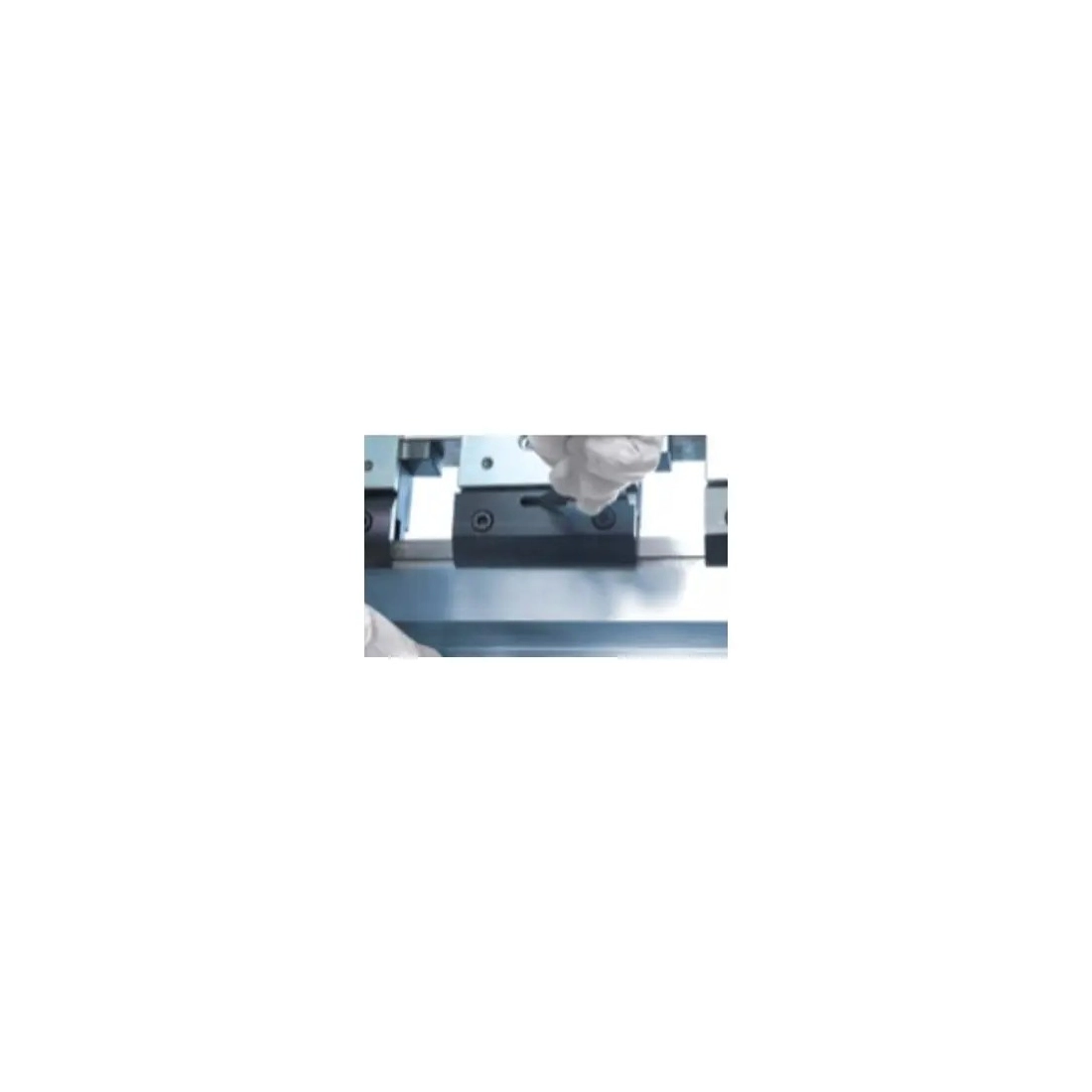

- Sistem de fixare rapidă a uneltei de tip „Amada”.

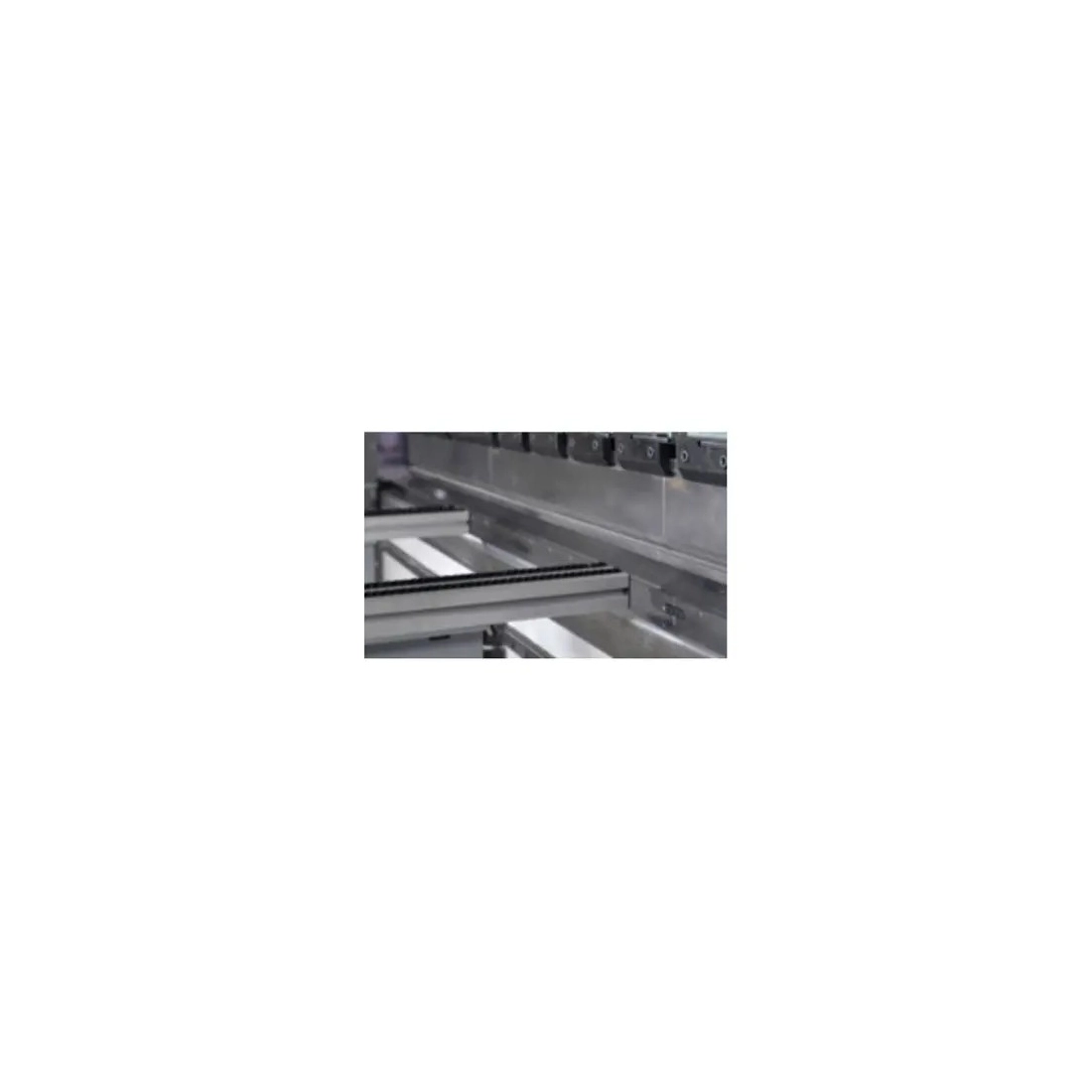

- Suporturi pe ghidaje liniare.

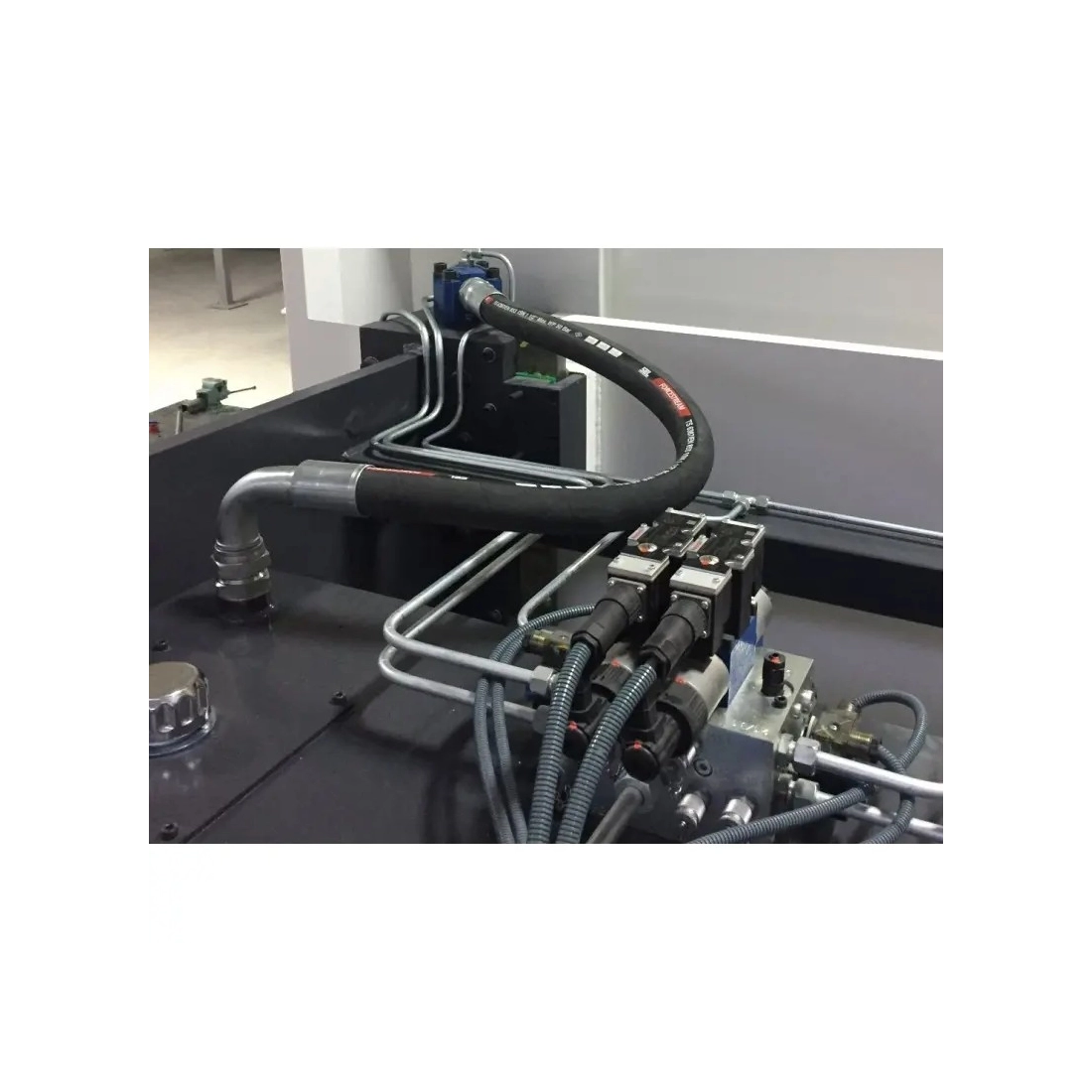

- Sistemul hidraulic integrat Bosch Rexroth Germania permite schimbarea rapidă a direcției și vitezei de lucru.
Echipament standard
- Controler Cybelec CYBTOUCH 12PS (12''), cu funcție de creare a graficii 2D TouchProfile și secvențiere manuală.
- Sistem laser frontal de siguranță Fiesler AKAS (Manual).
- Axe controlate Y1-Y2-X.
- Reglarea distanței opritorului din spate (axa X), cu motor și encoder, din sistemul CNC.
- Reglarea barei (axele Y1-Y2), prin 2 cilindri hidraulici controlați de supape Rexroth, din sistemul CNC.
- Sistem de fixare rapidă a uneltei de tip Amada Promecam.
- Rigle de măsurare OPKON.
- Comutator de siguranță la pedala de pornire.

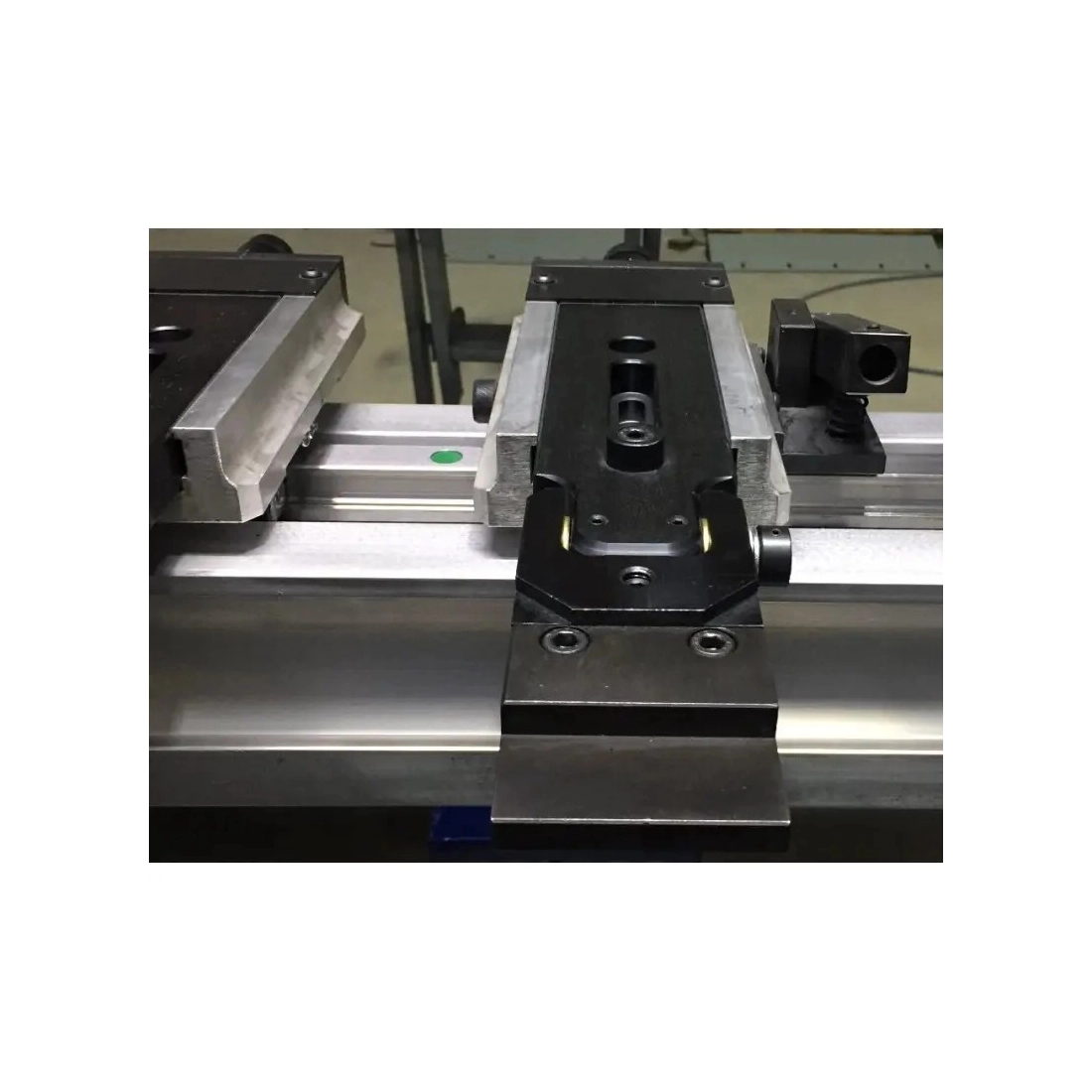

- Două suporturi frontale.
- Componente electrice Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA.
- Componente hidraulice, inclusiv electrovalve Rexroth.
Echipament opțional
- Controler Cybelec CYBTOUCH 15PS (15'').
- CNC DELEM DA-58 T / CNC DELEM DA-66T / CNC DELEM DA-69T.
- Sistem de compensare automată a mesei CNC.
- Axa R.
- Opritor servo din spate X, R.
- Opritor servo din spate X, R, Z1, Z2.
- Răcitor de ulei.
- Încălzitor de ulei.
- Pregătire pentru tandem.
- Panou de control în poziție opusă.
Sisteme de control Delem DA-66T și DA-69T

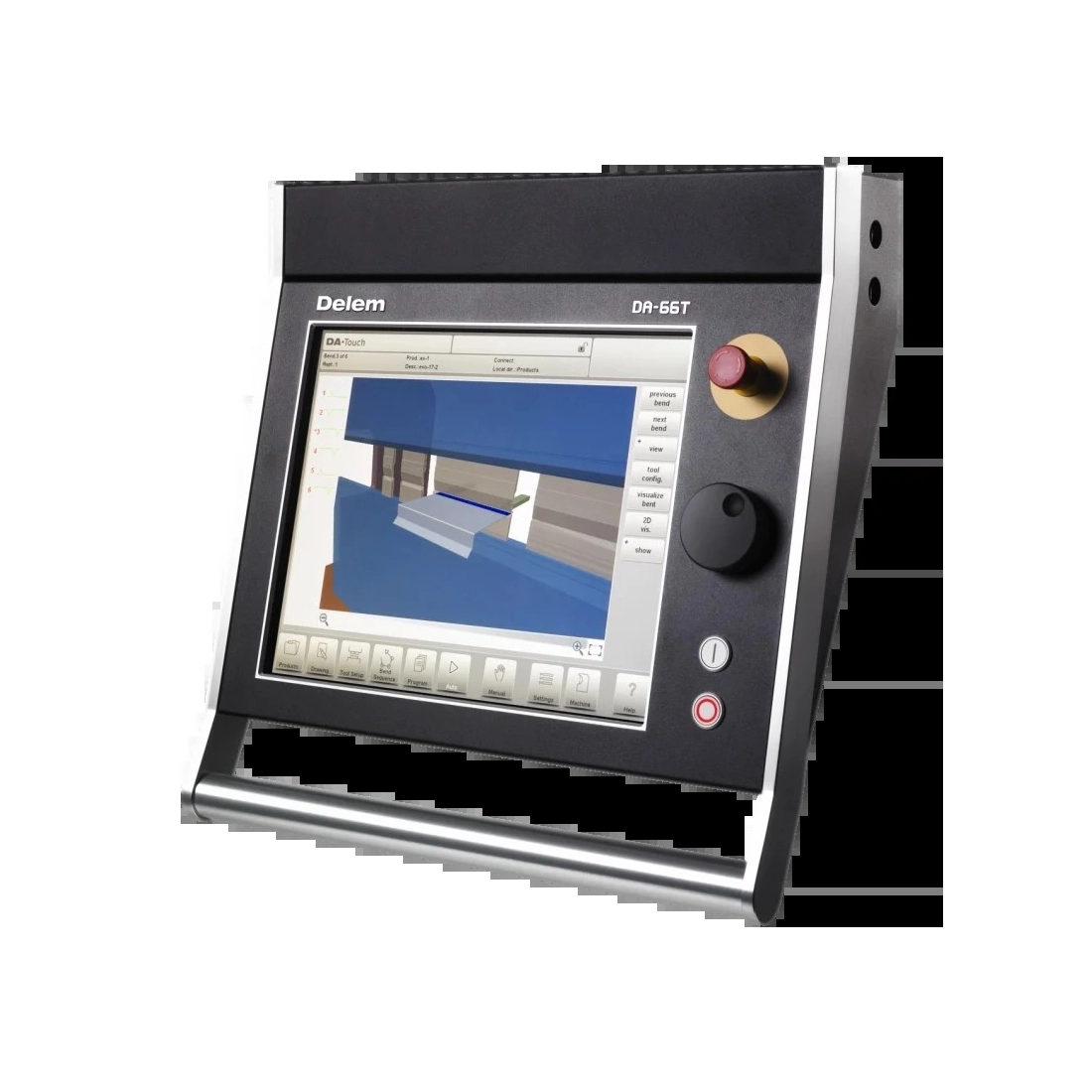

Delem DA-66T
- Mod de programare grafică pe ecran tactil 2D.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate Delem Modusys, pentru scalabilitate și adaptare modulară.
- USB și interfață periferică.
- Suport pentru aplicațiile utilizatorului într-un mediu multitasking al controlerului.
- Interfață pentru îndoire și corecția senzorilor.
- Software offline Profile-TL.

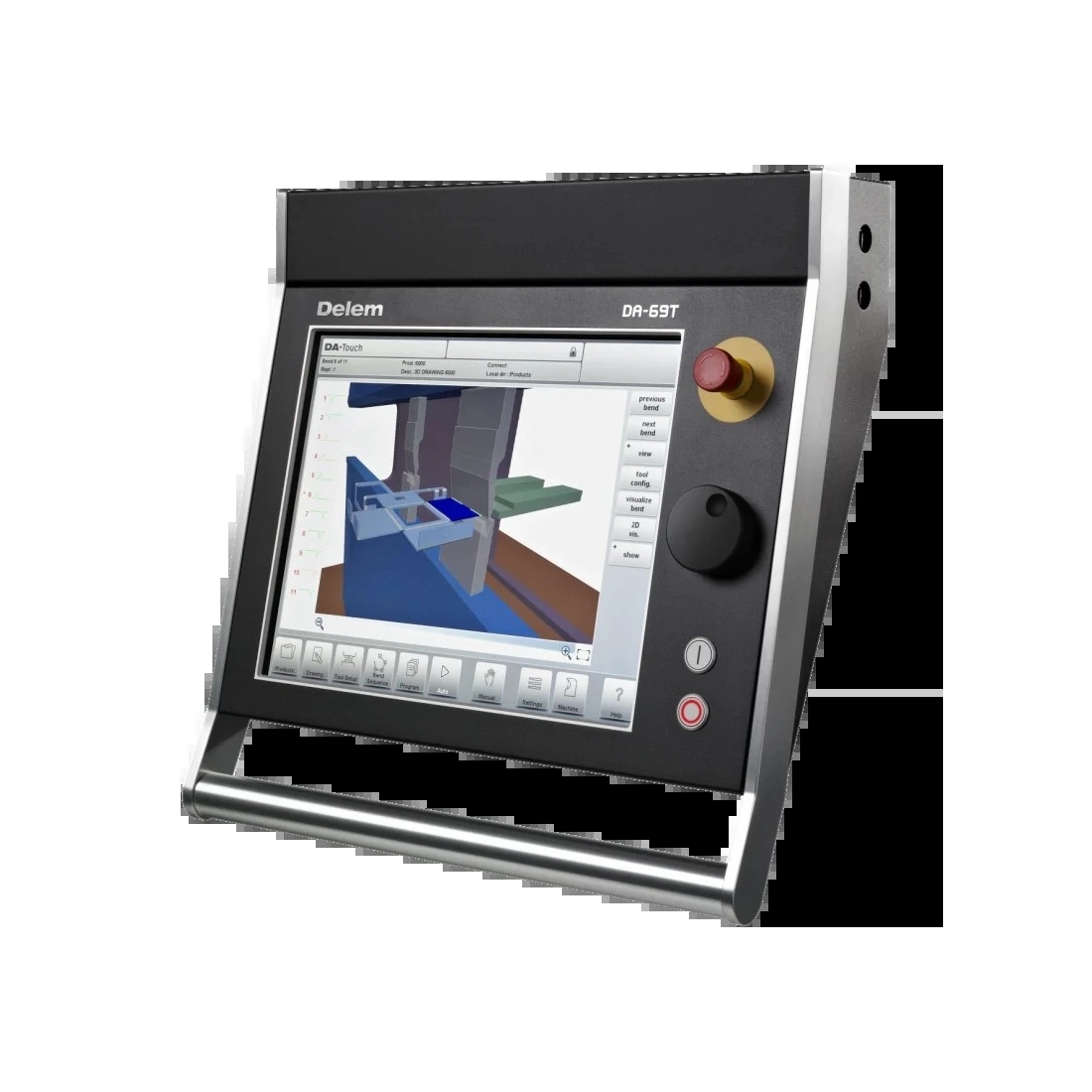

Delem DA-69T
- Mod de programare grafică pe ecran tactil 3D și 2D.
- Vizualizare 3D în simulare și producție.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate cu Delem Modusys, pentru scalabilitate și adaptare modulară.
- USB și interfață periferică.
- Suport pentru aplicațiile utilizatorului într-un mediu multitasking al controlerului.
- Interfață pentru îndoire și corecția senzorilor.
- Software offline Profile-T3D.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Conformitate CE
- Da
- Greutate
- 3600 kg
- Putere motor
- 7,5 kW
- Tip afișaj
- Tactil
- Producători componente electronice
- ELK
FISSLER
Mitsubishi Electric
MW
OMEGA
Siemens - Controler
- Cybelec CYBTOUCH 12PS
- Înălțime masă
- 850 mm
- Număr axe
- 3
- Tip comandă
- CNC
- Diagonală ecran
- 12″ (standard)
15″ (opțional)
17″ (opțional) - Capacitate rezervor ulei
- 100 l
- Forță de presare hidraulică
- 60 t
- Interfață de comunicație
- USB
- Rigle de măsurare
- OPKON
- Distanță între coloane
- 1650 mm
- Sistem de prindere
- Amada Promecam
- Înălțime
- 2350 mm
- Lățime
- 2100 mm
- Lungime
- 3300 mm
- Lungime maximă de îndoire
- 2100 mm
- Lățime masă
- 100 mm
- Axe controlate
- X
Y1
Y2 - Cursă
- 270 mm
- Protecție laser
- Fiesler AKAS (manuală)
- Gardă la sol
- 550 mm
- Compensare masă
- Automată CNC (opțional)
Manuală - Producător sistem hidraulic
- Bosch Rexroth
- Adâncime de gât
- 450 mm

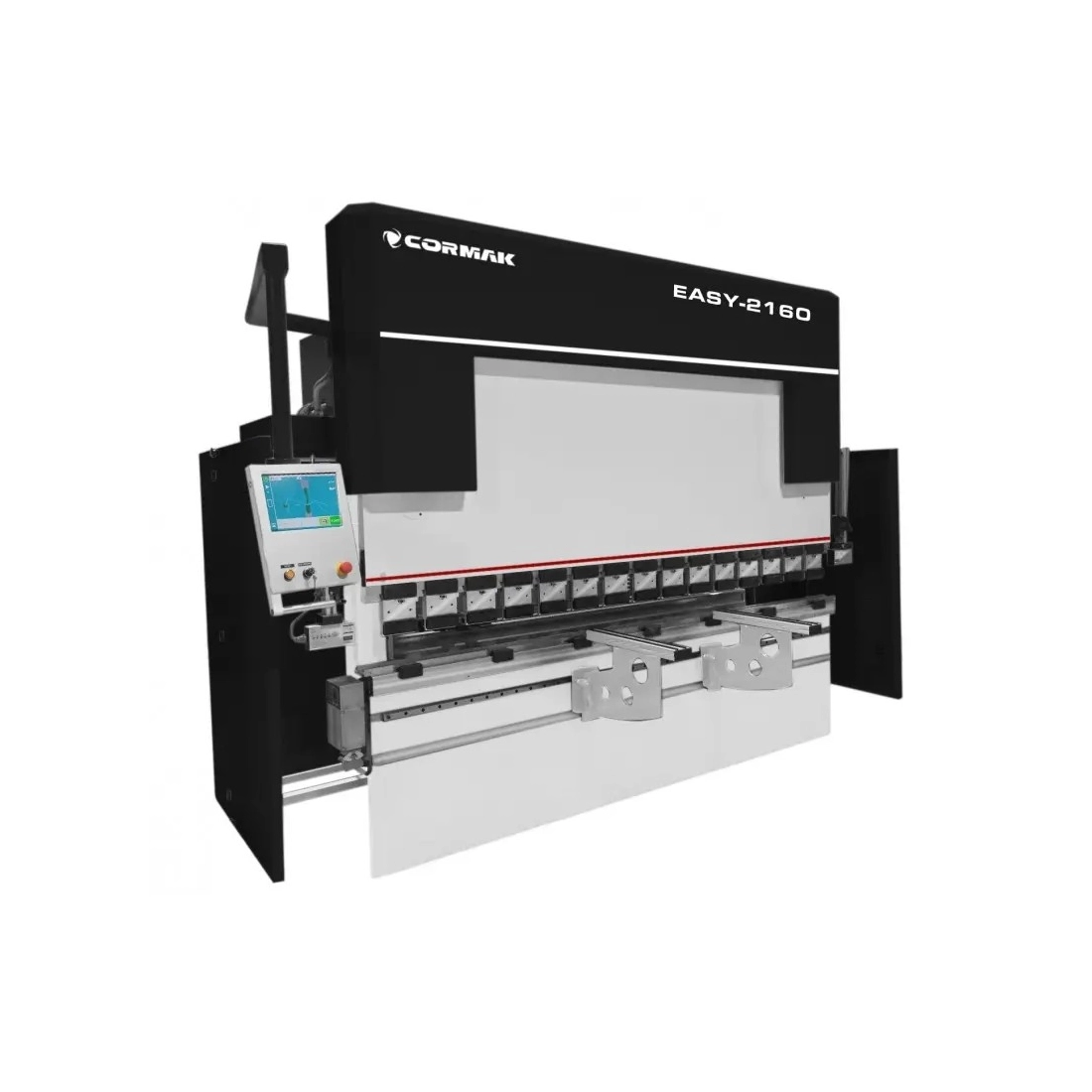

Mașină de îndoit tablă CORMAK Easy 2160
Mașina de îndoit tablă CORMAK Easy 2160 este un echipament modern cu control CNC, conceput pentru îndoirea foilor de tablă la orice unghi, cu productivitate ridicată, repetabilitate industrială și construcție stabilă pentru utilizare prelungită.
Mașina dispune de 3 axe X, Y1, Y2, presiune de până la 60 de tone și lungime de îndoire de până la 2100 mm, oferind setări rapide și precizie de poziționare.
