Mașină de îndoit tablă cu 4 axe CORMAK Easy 31320
Parametri tehnici – CORMAK Easy 31320
| Lungime maximă de îndoire | 3100 mm |
| Presiunea presei | 320 tone |
| Cursa | 370 mm |
| Garda la sol | 550 mm |
| Adâncimea gâtului | 450 mm |
| Distanța între coloane | 2550 mm |
| Lățimea mesei | 150 mm |
| Înălțimea mesei | 920 mm |
| Puterea motorului | 37 kW |
| Capacitatea rezervorului de ulei | 300 l |
| Dimensiuni (Lxlxh) | 4400 x 2550 x 3100 mm |
| Greutate | 13500 kg |
De ce presa de îndoit CORMAK?
- Proiectată pentru a fi versatilă, este potrivită nu doar pentru îndoirea tablei, ci și pentru presarea și ondularea acesteia, păstrând în același timp ceea ce este esențial: fiabilitatea și precizia.
- Produsă în Europa, conformă cu toate directivele mașinilor.
- Deține declarație de conformitate CE.
- Fabricată cu componente de la producători de renume mondial, precum pompe Bosch Rexroth, componente electrice Schneider Electric, control pentru servomotoare și control Cybelec sau Delem.
- Construcție robustă și stabilă a cadrului pentru o muncă precisă.
Sistem de protecție cu laser inclus

- Protecție laser: FIESSLER, pentru mâinile operatorului.
- Sistemul funcționează numai în timpul apropierii rapide a barei.
- Permite cele mai joase puncte de comutare de la viteza de apropiere la cea de lucru.
- Nu necesită secvențe speciale de apăsare a pedalei.
- Permite schimbarea rapidă a uneltelor, cu poziționarea automată a emițătorului și receptorului la schimbarea uneltei cu una de altă lungime.
- Nu necesită oprire în modul cutie.
- Nu crește timpul ciclului în modul cutie, comparativ cu alte protecții.
- Permite îndoirea materialului cu suprafață neuniformă, de exemplu ondulată, inegală sau murdară, prin schimbarea vitezei la una lentă în orice punct al mișcării rapide.

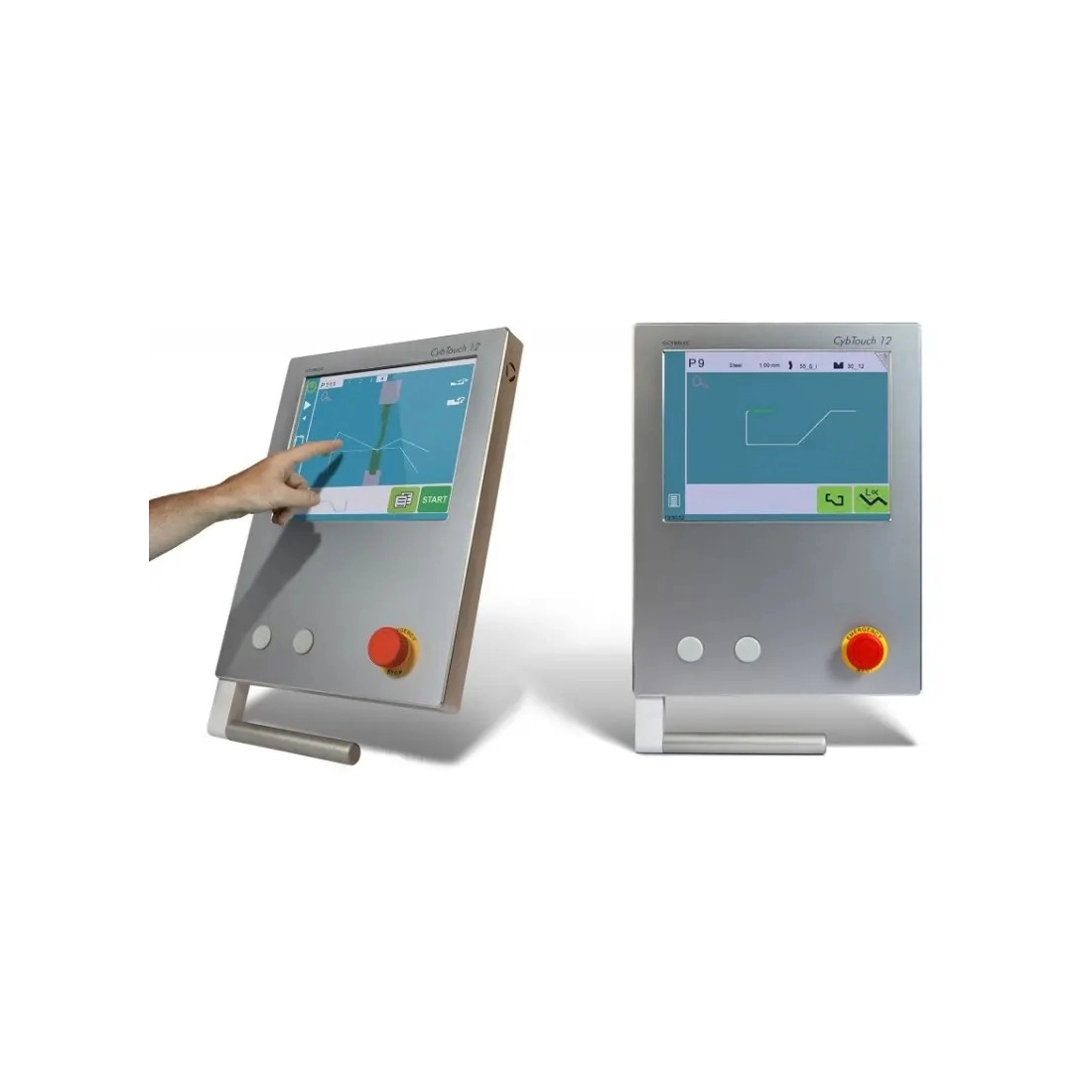

Control CYBTOUCH 12PS simplu de utilizat

- Ecran tactil mare, cu culori vii și contrast ridicat.
- Funcția TouchProfile pentru desenare manuală.
- File simple și afișaj clar.
- Interfață de utilizator intuitivă și prietenoasă.
- Programare completă pentru producție eficientă de serie, cu multiple îndoiri.
- Îndoire simplă datorită filei EasyBend.
- Ajutor online și ferestre pop-up de avertizare.
- Actualizare software convenabilă și backup de date cu ajutorul unui calculator sau notebook.
- Port USB pentru carduri de memorie.
- Disponibilă într-o gamă largă de limbi.
- Control pe 3 axe (Y1-Y2-X).
- Creare grafică 2D TouchProfile cu secvențiere manuală.
- Calcularea surplusului de îndoire.
- Calculul forței de apăsare pentru compensarea mesei.
- Unelte cu posibilitate de modulare pentru fiecare piesă sau îndoire.
- Calcularea adâncimii ștanței.
- Corectarea unghiului și a spatelui indicatorului.
- Livrat cu software offline PC-ModEva.

- Compensare manuală a săgeții de îndoire în masa de lucru.

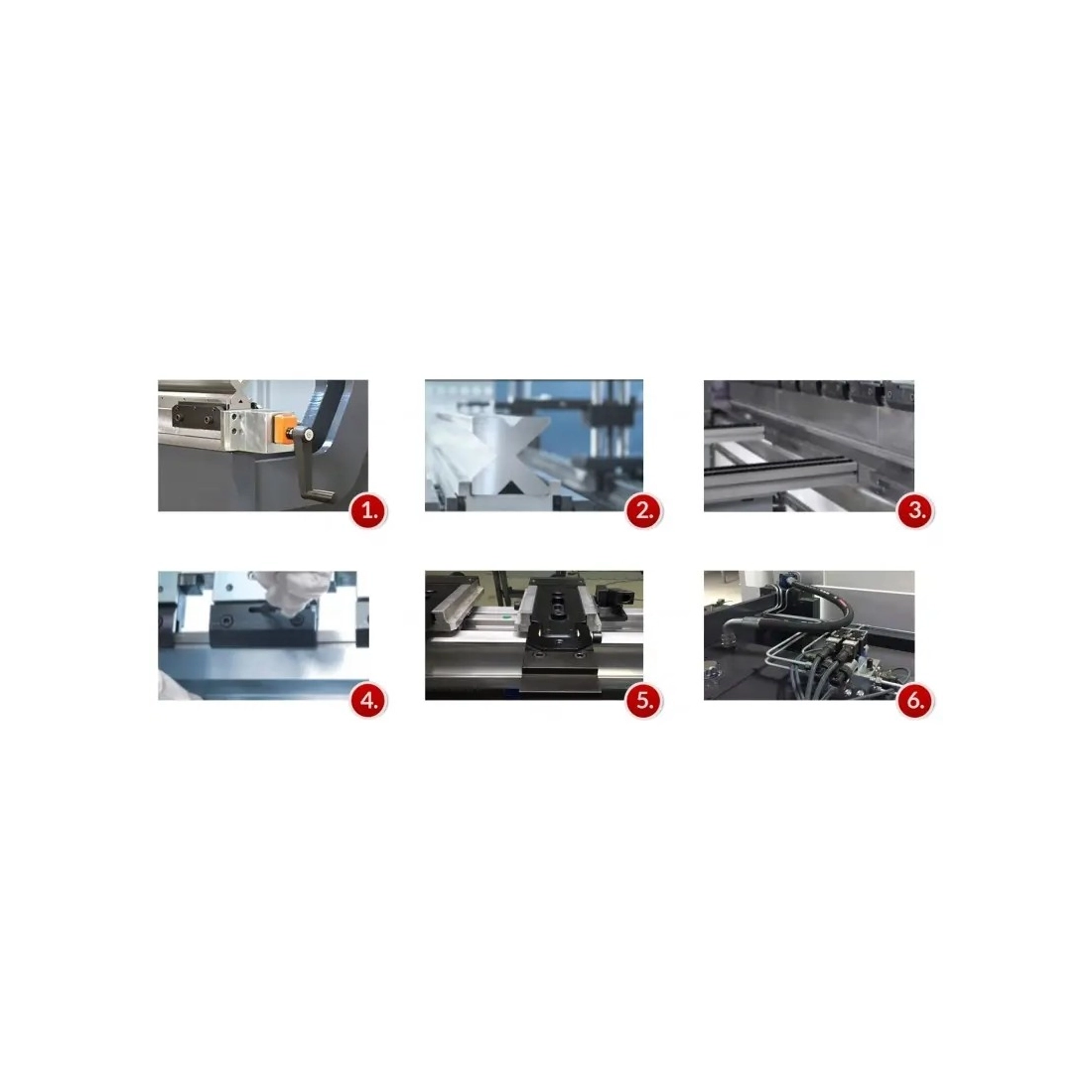

- Sistem european de prindere care permite fixarea uneltelor standard și specializate.
- Perii pe ghidaje.

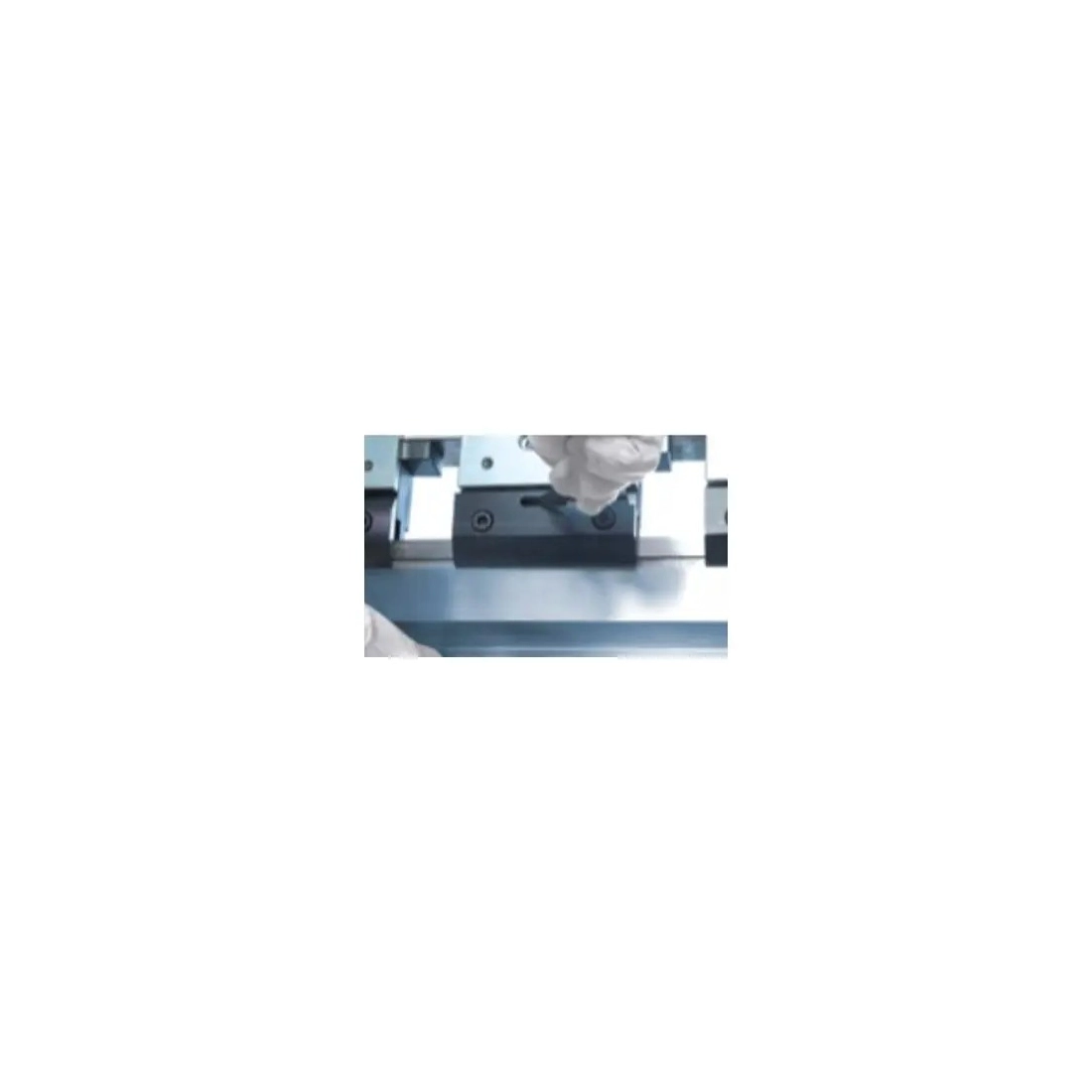

- Sistem de prindere rapidă a uneltei tip „Amada”.
- Suporturi pe ghidaje liniare.

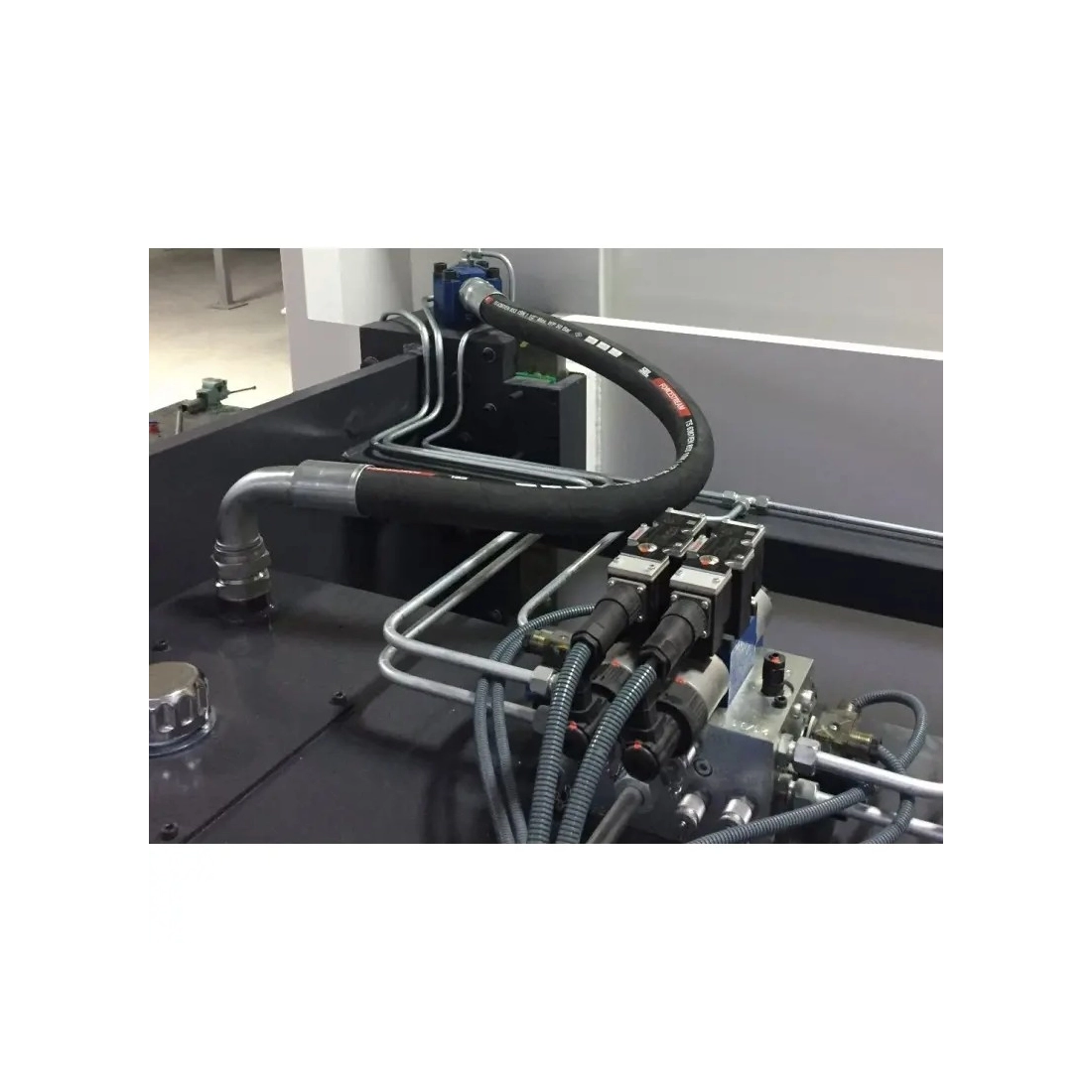

- Sistem hidraulic integrat Bosch Rexroth Germania, care permite schimbarea rapidă a direcției și a vitezei de lucru.
Echipament standard
- Controler Cybelec CYBTOUCH 12PS (12'') și creare grafică 2D TouchProfile cu secvențiere manuală.
- Sistem frontal de siguranță laser Fiesler AKAS (Manual).
- Compensare automată CNC a îndoirii mesei.
- Axe controlate Y1-Y2-X-R.
- Reglarea distanței opritorului posterior (axa X) – motor cu encoder – din sistemul CNC.
- Reglarea barei (axele Y1-Y2) – 2 cilindri hidraulici controlați de valve Rexroth – din sistemul CNC.
- Reglarea înălțimii poziției degetelor (axa R) – motor cu encoder – din sistemul CNC.

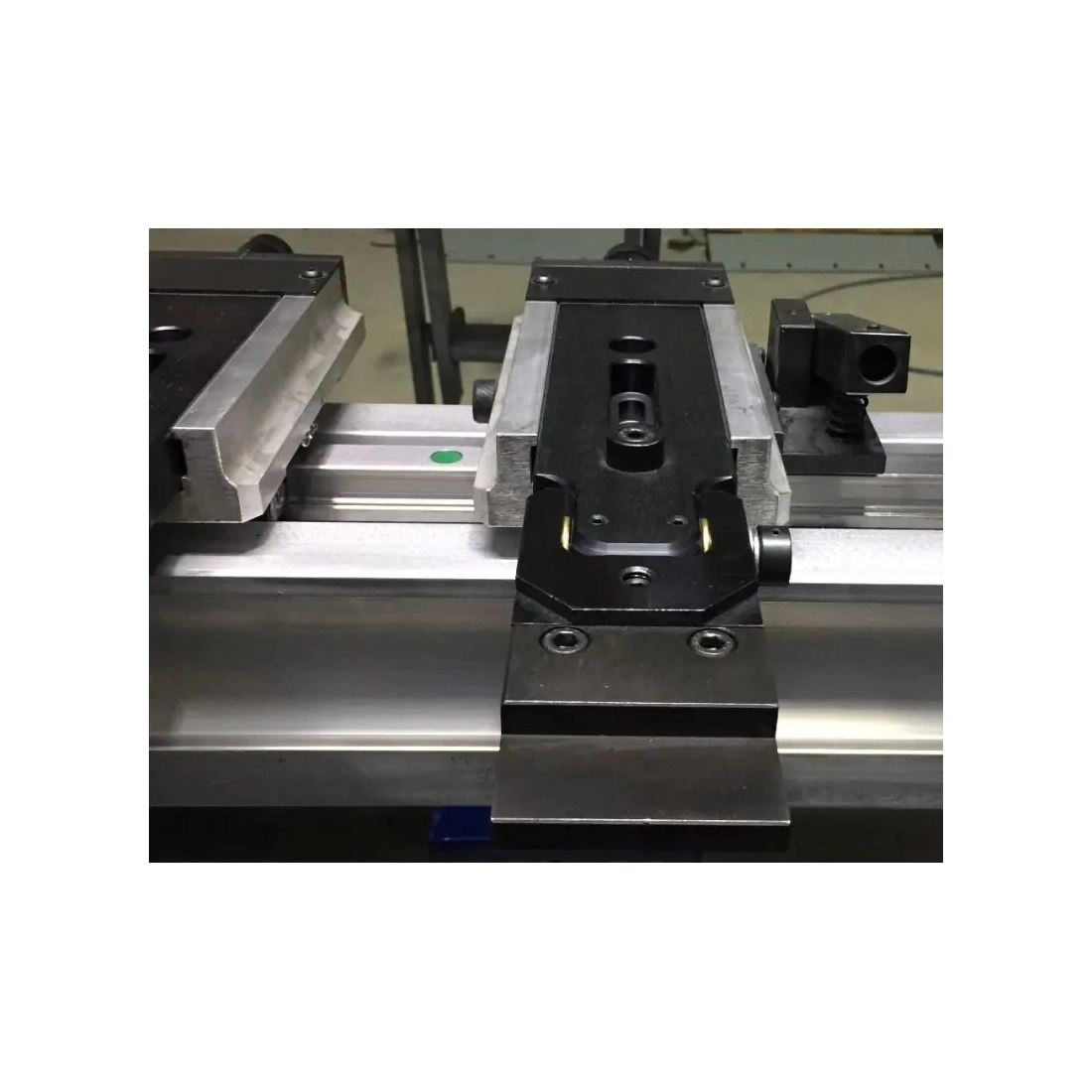

- Sistem de prindere rapidă a uneltei tip Amada Promecam.
- Rulare de măsurare – OPKON.
- Comutator de siguranță la întrerupătorul de picior.
- Două suporturi frontale.
- Componente electrice – Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA.
- Componente hidraulice (electrovalve) – Rexroth.
Echipament opțional
- Cybelec Cytb touch 15 (ecran mai mare).
- CNC DELEM DA 58 T.
- CNC DELEM 66T.
- Sistem automat de compensare a mesei.
- A patra axă (R).
- Servo opritor posterior X,R.
- Servo opritor posterior X,R,Z1,Z2.
- Răcitor de ulei.
- Încălzitor de ulei.
- Pregătire pentru tandem.
- Panou de control în poziție opusă.
Sisteme de control Delem

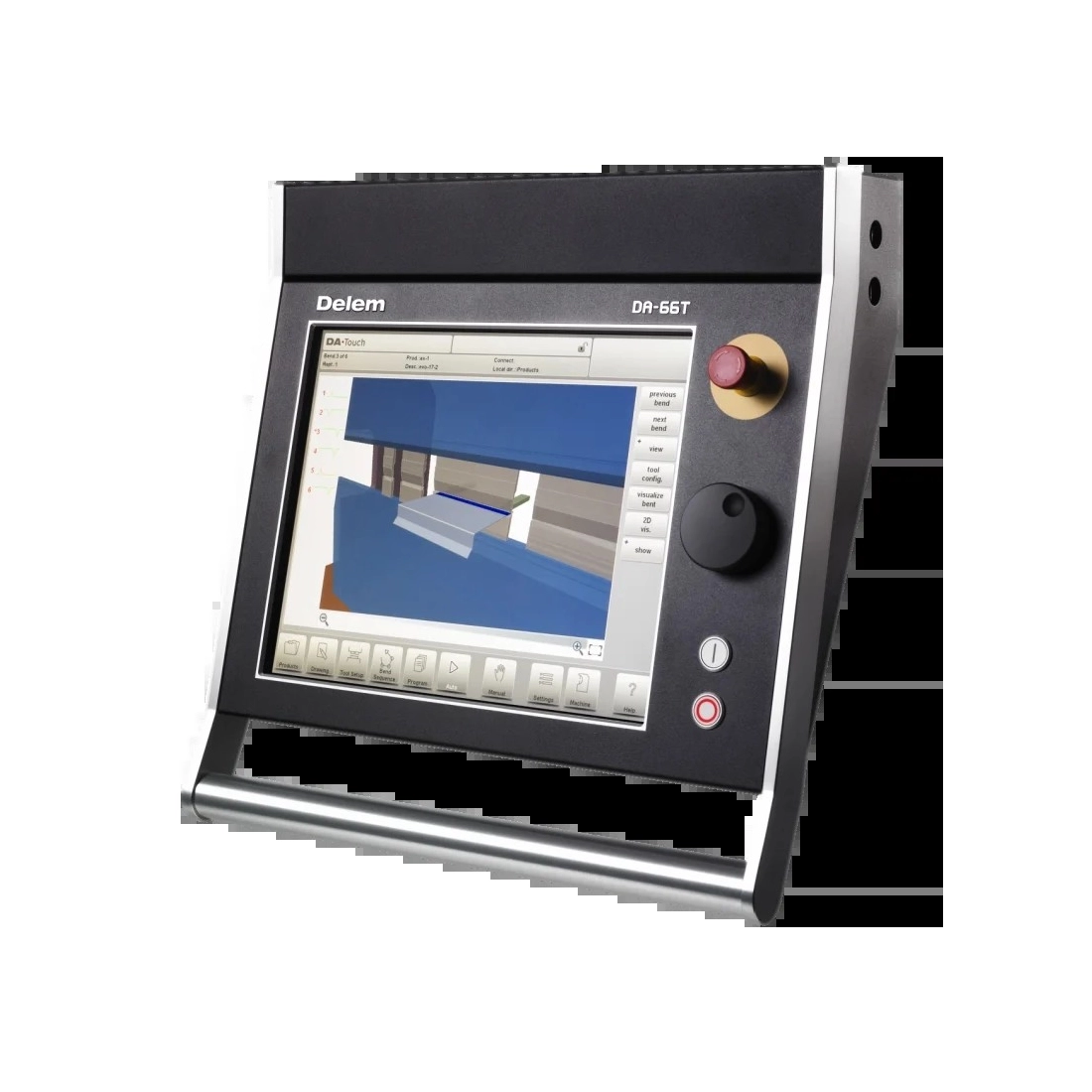

Delem DA-66T
- Mod de programare grafică pe ecran tactil 2D.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate Delem Modusys, cu scalabilitate și adaptare a modulului.
- USB, interfață periferică.
- Suport pentru aplicații de utilizator în mediul multitasking al controlerului.
- Interfață pentru îndoire și corecție a senzorilor. Software offline Profile-TL.

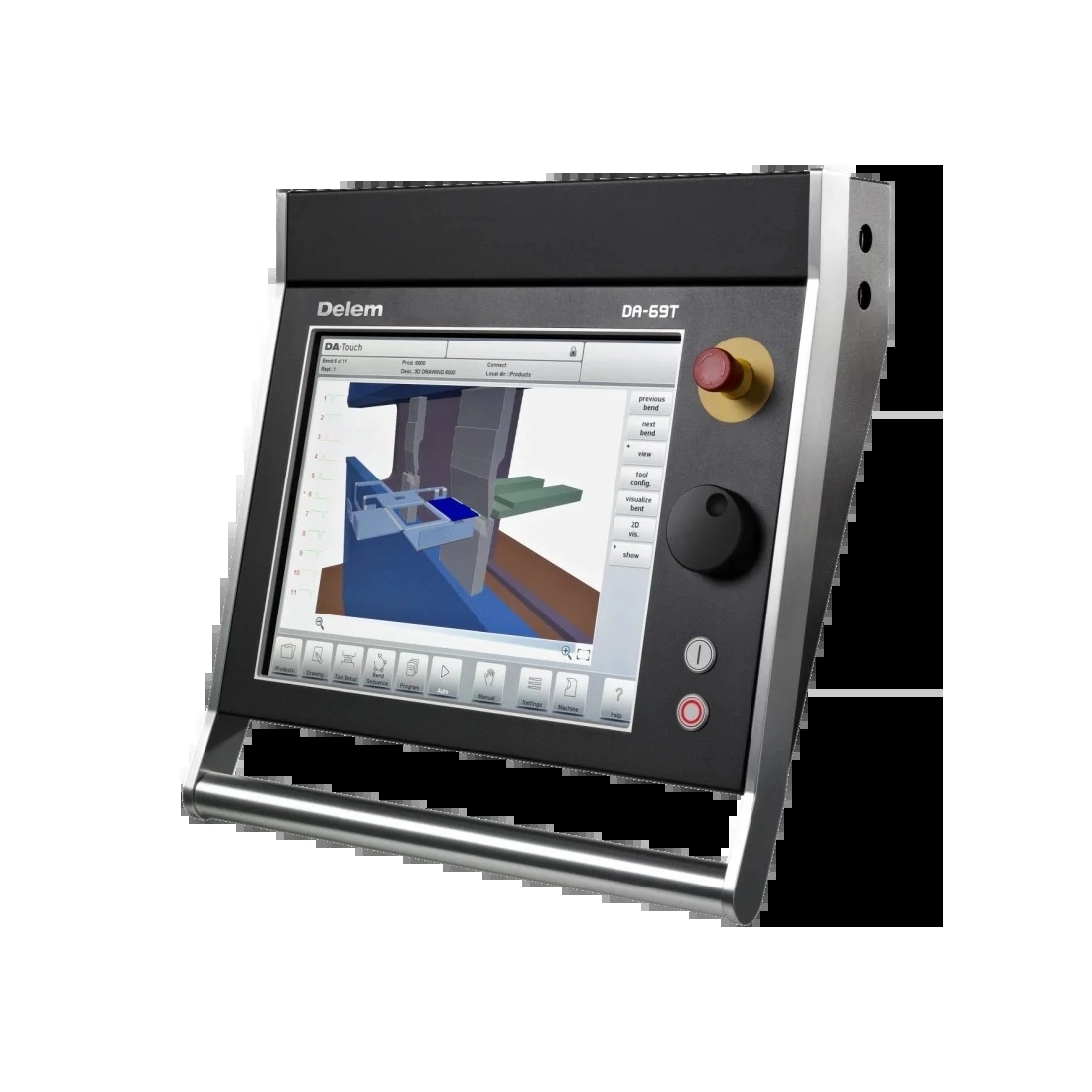

Delem DA-69T
- Mod de programare grafică pe ecran tactil 3D și 2D.
- Vizualizare 3D în simulare și producție.
- Ecran color TFT de 17 inci, cu rezoluție înaltă.
- Pachet complet de aplicații Windows.
- Compatibilitate cu Delem Modusys, cu scalabilitate și adaptare a modulului.
- USB, interfață periferică.
- Suport pentru aplicații de utilizator în mediul multitasking al controlerului.
- Interfață de îndoire și corecție a senzorului.
- Software offline Profile-T3D.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Conformitate CE
- Da
- Greutate
- 13500 kg
- Putere motor
- 37 kW
- Material prelucrat
- Metal
- Tip acționare
- Hidraulică
- Tip afișaj
- Tactil
- Producători componente electronice
- ELK
FISSLER
Mitsubishi Electric
MW
OMEGA
Siemens - Controler
- Cybelec CYBTOUCH 12PS
- Înălțime masă
- 920 mm
- Număr axe
- 4
- Tip comandă
- CNC
- Diagonală ecran
- 12″ (standard)
15″ (opțional)
17″ (opțional) - Capacitate rezervor ulei
- 300 l
- Forță de presare hidraulică
- 320 t
- Interfață de comunicație
- USB
- Rigle de măsurare
- OPKON
- Distanță între coloane
- 2550 mm
- Sistem de prindere
- Amada Promecam
- Înălțime
- 3100 mm
- Lățime
- 2550 mm
- Lungime
- 4400 mm
- Lungime maximă de îndoire
- 3100 mm
- Lățime masă
- 150 mm
- Axe controlate
- R
X
Y1
Y2 - Cursă
- 370 mm
- Protecție laser
- Fiesler AKAS (manuală)
- Gardă la sol
- 550 mm
- Compensare masă
- Automată CNC
Manuală - Producător sistem hidraulic
- Bosch Rexroth
- Adâncime de gât
- 450 mm
Mașină de îndoit tablă cu 4 axe CORMAK Easy 31320
Mașina de îndoit tablă cu 4 axe CORMAK Easy 31320 este o mașină de îndoit CNC modernă, destinată îndoirii foilor de tablă la orice unghi, cu control CNC precis pentru rezultate repetabile în producție.
Construcția stabilă asigură precizie ridicată în lucru prelungit, iar configurația include 4 axe X, Y1, Y2, R, presiune de 320 tone și lungime de îndoire 3100 mm pentru aplicații industriale.
