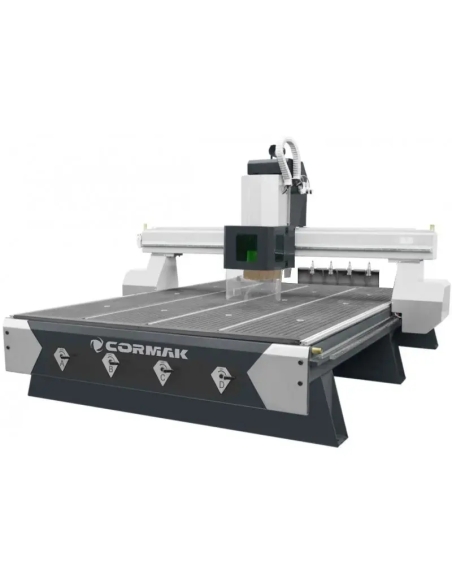

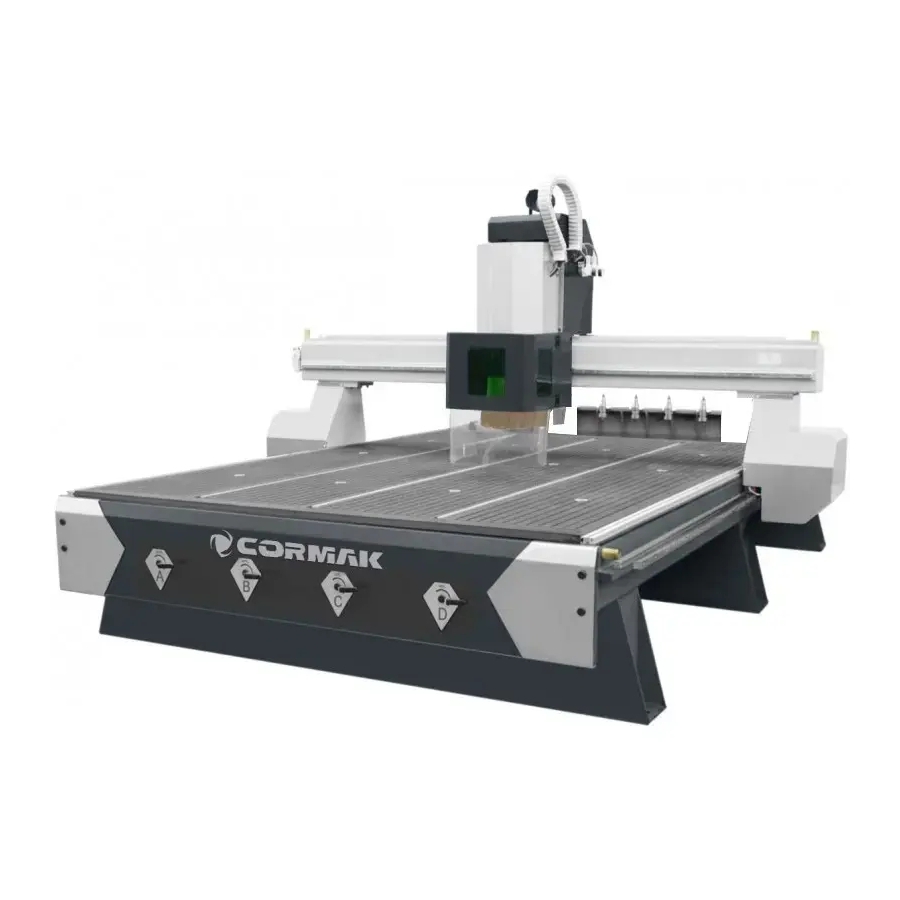

Mașină CNC CORMAK C2141 ATC cu schimbare automată a sculei, 2100 × 4200 mm

Descrierea mașinii

1. Masa de lucru

• Masa secționată cu patru zone independente de vacuum, realizată din plăci HPL rigide și foarte rezistente.
• Fiecare secțiune are orificii către care, printr-un sistem de țevi, este livrat vacuumul de la pompa de vid.
• Orificiile principale din masa de vacuum au dopuri, ceea ce permite fixarea materialelor în diverse formate.
• Suprafața mesei de lucru este acoperită cu o rețea de canale, care asigură distribuirea uniformă a vacuumului pe întreaga suprafață.
• Dispune și de caneluri care permit prinderea manuală a materialului.

2. Ax (spindle) HQD

• Ax fără perii de la un producător renumit, de clasă superioară, cu putere de 9 kW, alimentat prin invertor și prevăzut cu protecție la suprasarcină.
• Electroax de frezare echipat cu un sistem de răcire cu aer.
• Adaptat pentru schimbarea automată a sculelor, reducând timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuală a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție fără calibrare și fără oprirea ciclului de lucru.

3. Acționare

• Acționări economice, de înaltă calitate: servomotoare Leadshine de 1500W cu cuplu mare de menținere, dublu pe axa Y.
• Controlate de controlerul digital NK-105 G3, acestea asigură prelucrări de calitate excelentă, menținând viteze de lucru ridicate pe fiecare direcție.
• Servomotoarele fără perii pentru axele X și Y transmit mișcarea prin reductoare planetare de calitate superioară.
• Axa Z, unde precizia poziționării este esențială, este antrenată de un șurub cu bile ranforsat.
• Deplasarea portalului pe axele X și Y se face prin ghidaje HIWIN și roți dințate elicoidale, care garantează funcționarea fiabilă pe termen lung; acestea sunt realizate din oțel de înaltă calitate, călit și întărit.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar testele sunt efectuate în fiecare etapă de asamblare.
• Sistem central de ungere, fără întreținere, pentru cele mai importante elemente mobile: cărucioarele și șurubul cu bile. Acesta economisește timp și protejează componentele-cheie.

4. Construcție

• Structura portalului mobil este realizată din fontă turnată, obținând o rigiditate impresionantă și amortizând foarte bine vibrațiile apărute în timpul prelucrării.
• Construcția rigidă a mesei, din oțel nervurat, elimină apariția vibrațiilor în timpul procesului de producție.

5. Magazin pentru 8 scule și senzor de măsurare a sculei

• Mașina este echipată cu magazin liniar pentru 8 scule, set de conuri ISO30 și pensete ER32.
• În set sunt incluse portscule ISO30 și pensete pentru prinderea sculelor cu dimensiunile indicate.
• 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, care elimină timpul alocat corecțiilor de măsurare după fiecare schimbare a sculei.

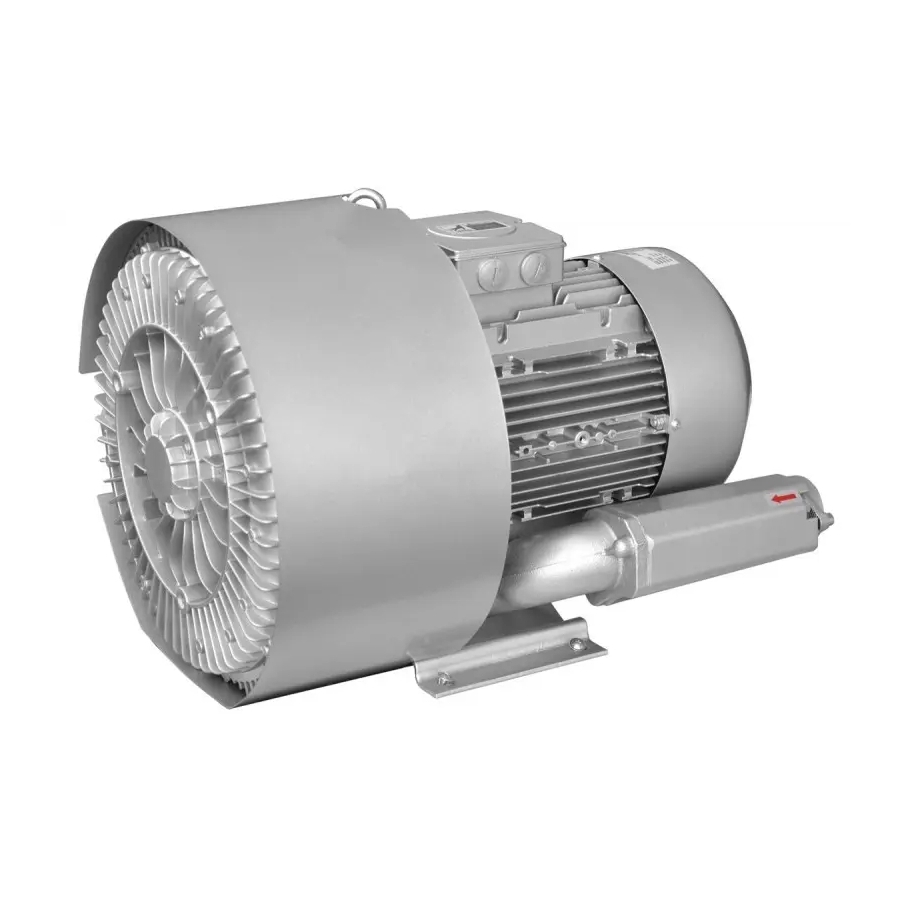

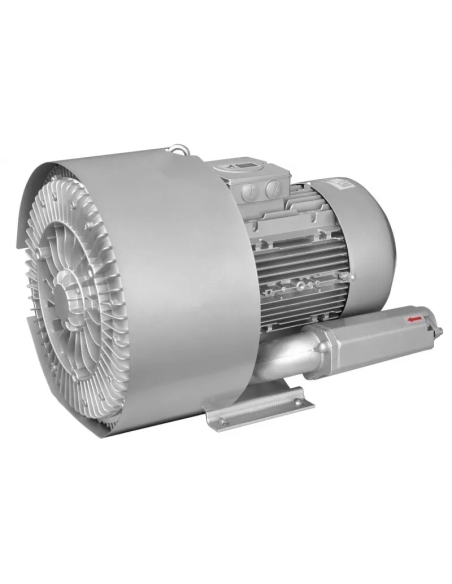

6. Pompa de vacuum și talpa de aspirare (opțiune)

• Utilizarea pompei de vid crește semnificativ forța de fixare a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• 4 secțiuni independente de vacuum.
• Talpa de aspirare acționată pneumatic, montată lângă ax, permite conectarea oricărui sistem de extracție a așchiilor, menținând curățenia prelucrării, siguranța și precizia de lucru.

7. Software și control industrial

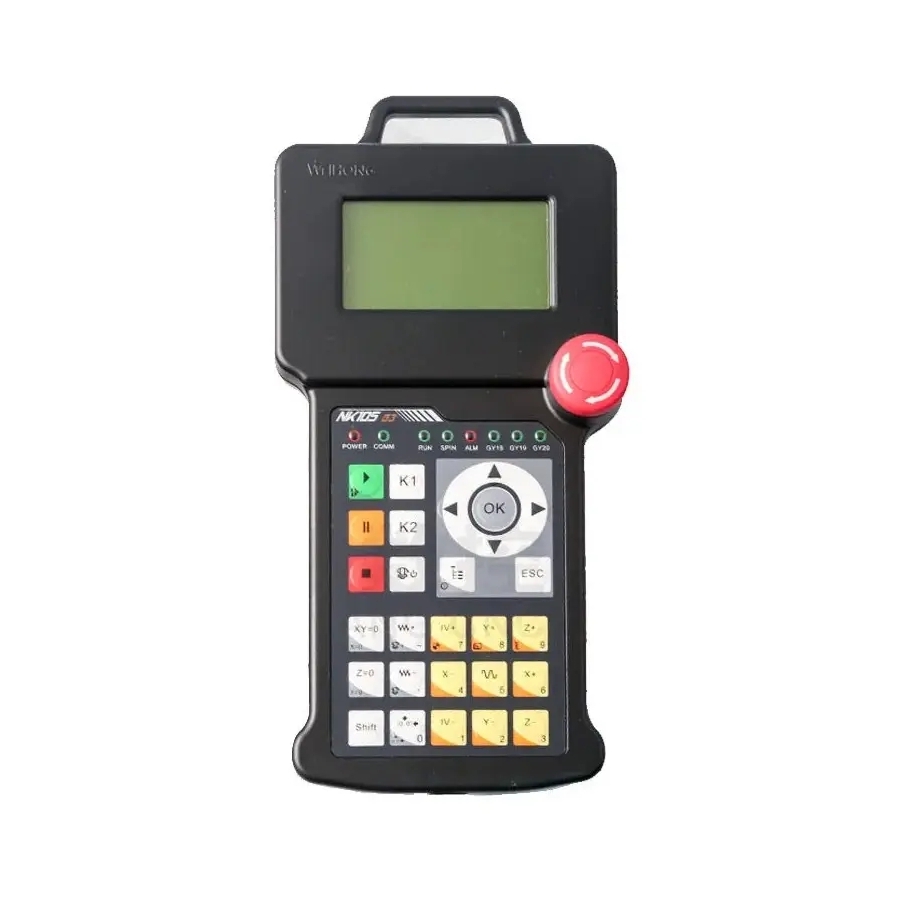

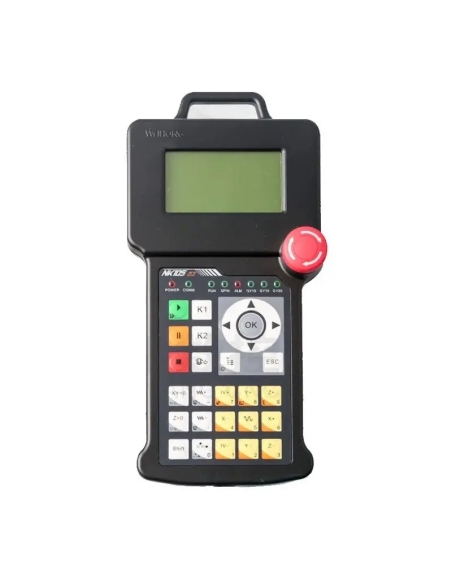

• Controler NK-105 G3.
• Mașina acceptă software CAD/CAM în cea mai nouă versiune.
• Opțional, software UCanCAM V12 în versiune în limba poloneză. Software-ul permite importul fișierelor din Corel, AutoCAD etc., importul și exportul fișierelor, editarea, introducerea textului și multe alte funcții.
• Programul permite proiectarea rapidă și ușoară a elementelor, pe care apoi le convertește în așa-numitul G-code. Este posibil și importul fișierelor gata realizate din alte programe.

Utilajul dispune de marcaj CE UE și DTR, certificate în UE.

Parametri tehnici

Mașina este dotată cu funcția de memorare a ultimei traiectorii G-code. În cazul unei defecțiuni sau al întreruperii alimentării, reîncepe lucrul din ultimul punct fără pierdere de timp și material.

Echipare

• Ax răcit cu aer, versiune Premium.
• Servomotoare Leadshine cu putere de 1500W.
• Portal mărit pe axa Z la 350mm.
• Masă de vacuum cu 4 secțiuni independente de vacuum și masă cu caneluri T pentru prindere manuală.
• Senzor de măsurare a sculei inclus.
• Controler NK-105 G3.
• Scule, set de pensete, picioare de nivelare și alte accesorii.
• Set de unelte: freze, burghie, suporturi.

Echipare opțională

• Software UCanCAM V13 în versiune în limba poloneză.
• Software UCanCAM V13 PRO în versiune în limba poloneză.
• Pompă de vid 5.5 kW.
• Pompă de vid 7.5 kW.
• Bariere de siguranță conforme CE pentru 1 latură.
• Cortine luminoase cu laser, conforme CE.
• Ridicarea portalului pe axa Z până la 450 mm.
• Masă de alimentare-recepție pentru încărcare-descărcare, similară modelelor HK-51 și HK-52.
• Ceață de ulei opțională.
