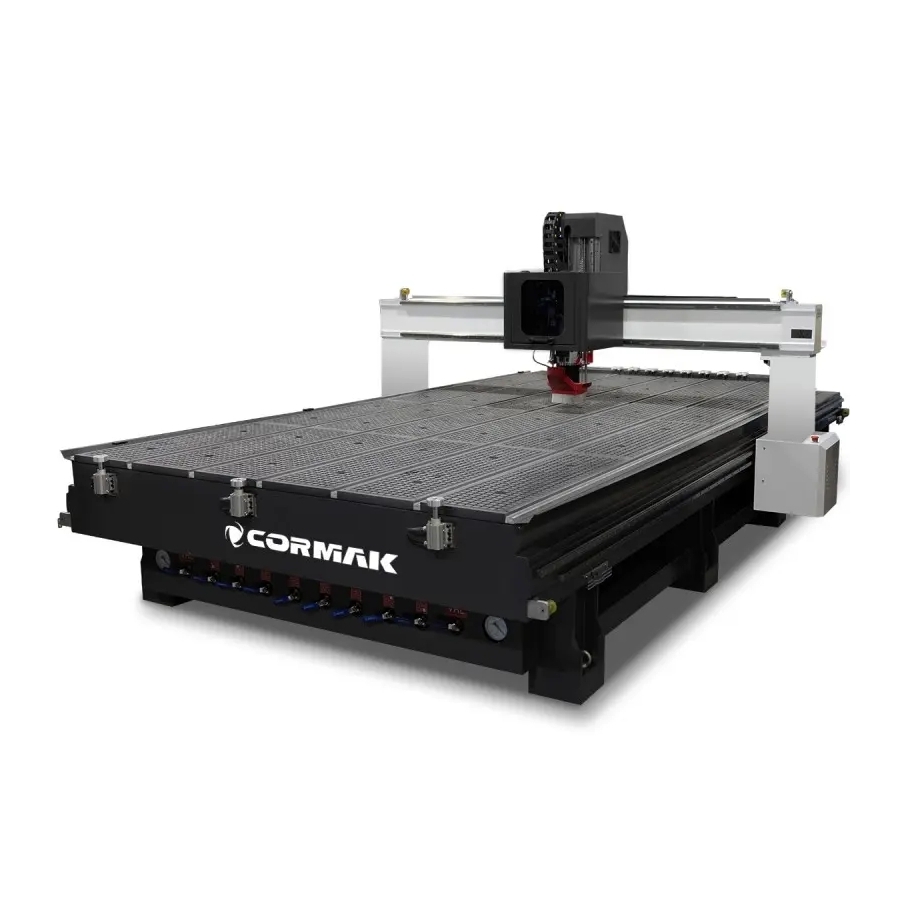

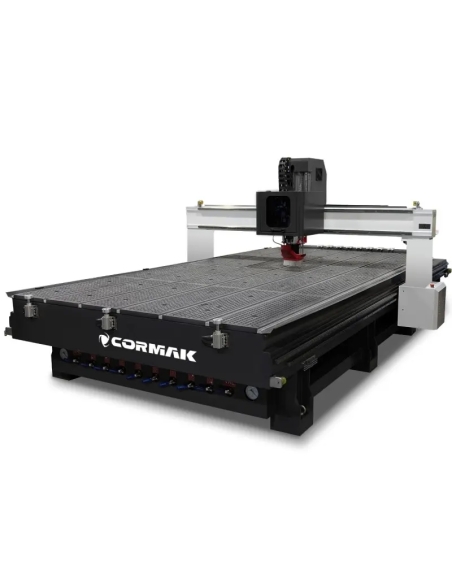

Mașină CNC CORMAK B2141 ATC cu schimbare automată a sculei, 2100 × 4200 mm

Descrierea mașinii

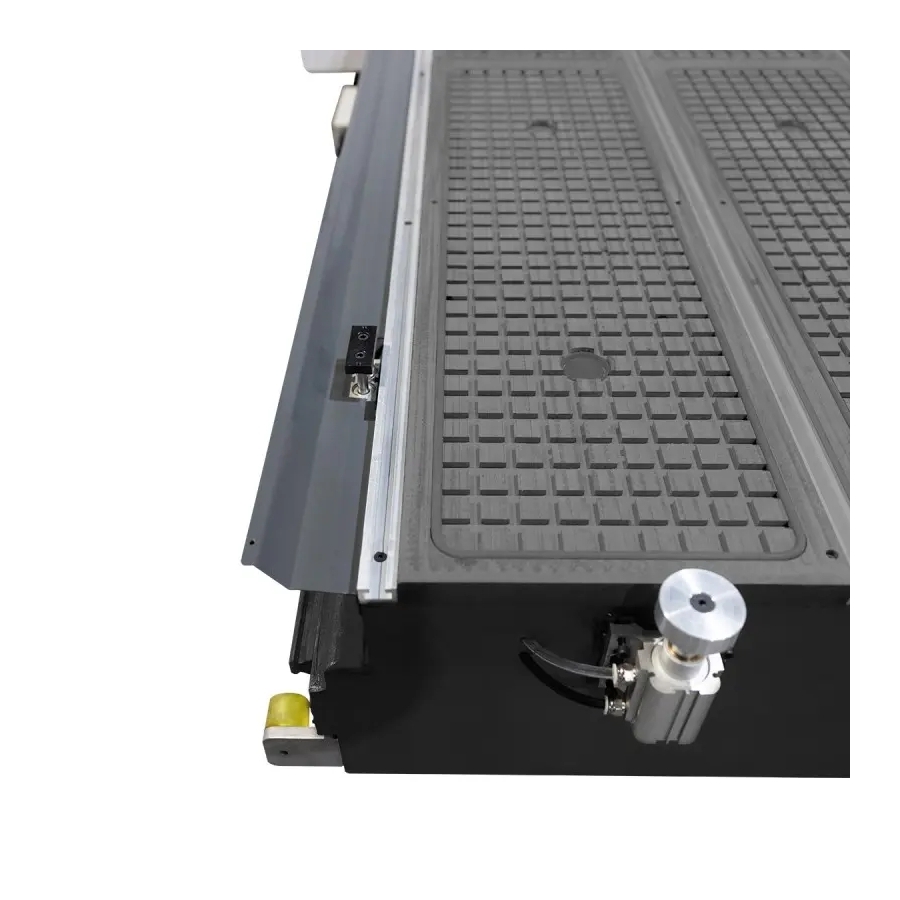

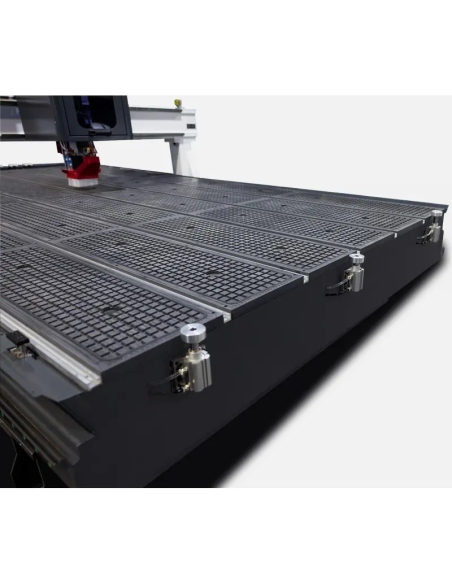

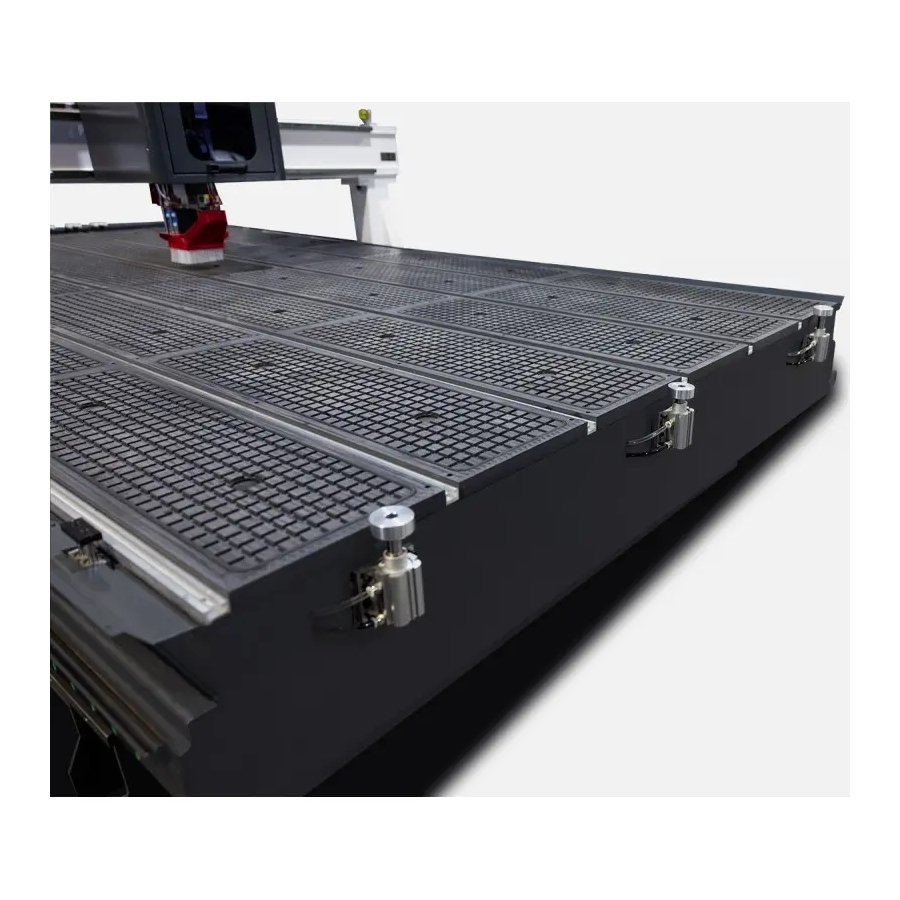

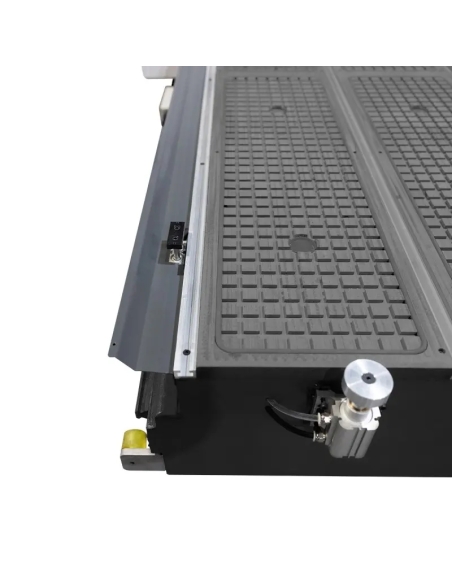

1. Masa de lucru

• Masă secționată cu patru zone de vacuum independente, realizată din plăci HPL rigide și foarte rezistente.
• Fiecare secțiune are orificii în care, printr-un sistem de conducte, este adus vacuumul de la pompa de vid.
• Orificiile principale ale mesei cu vacuum sunt prevăzute cu dopuri, datorită cărora se pot fixa diferite formate de materiale.
• Suprafața mesei de lucru este acoperită cu o rețea de canale, care permite distribuirea uniformă a vacuumului pe întreaga suprafață.
• Are caneluri care permit și prinderea manuală a materialului.

2. Arbore (spindle) HQD

• Arbore fără perii, de la un producător recunoscut, de clasă superioară, cu putere de 9 kW, alimentat prin invertor, cu protecție la suprasarcină.
• Electrospindle pentru frezare, echipat cu un sistem inovator de răcire cu aer.
• Adaptat pentru schimbarea automată a sculelor, reducând timpul de prelucrare prin eliminarea pauzelor pentru schimbarea manuală a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție fără calibrare suplimentară și fără oprirea ciclului de lucru.

3. Acționare

• Acționări eficiente energetic, de clasă înaltă: servomotoare Leadshine de 1500 W, cu un cuplu mare de menținere (dublu pe axa Y).

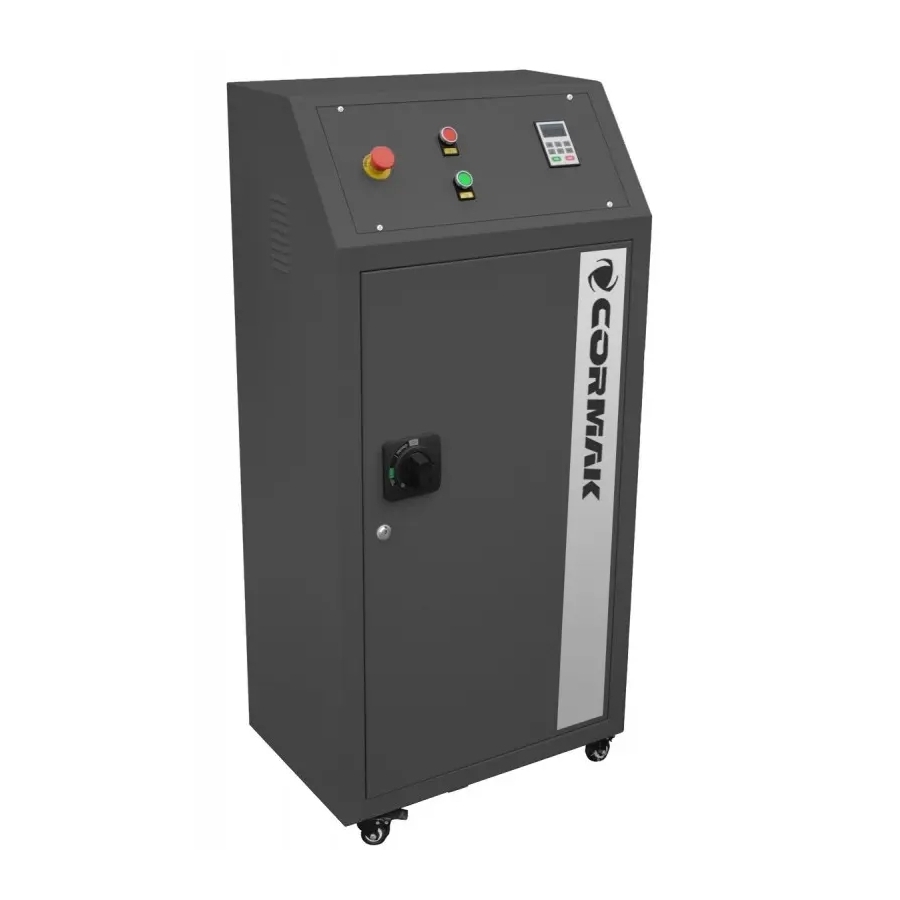

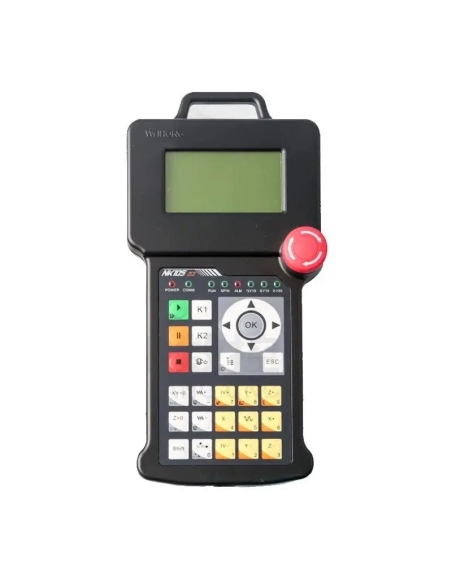

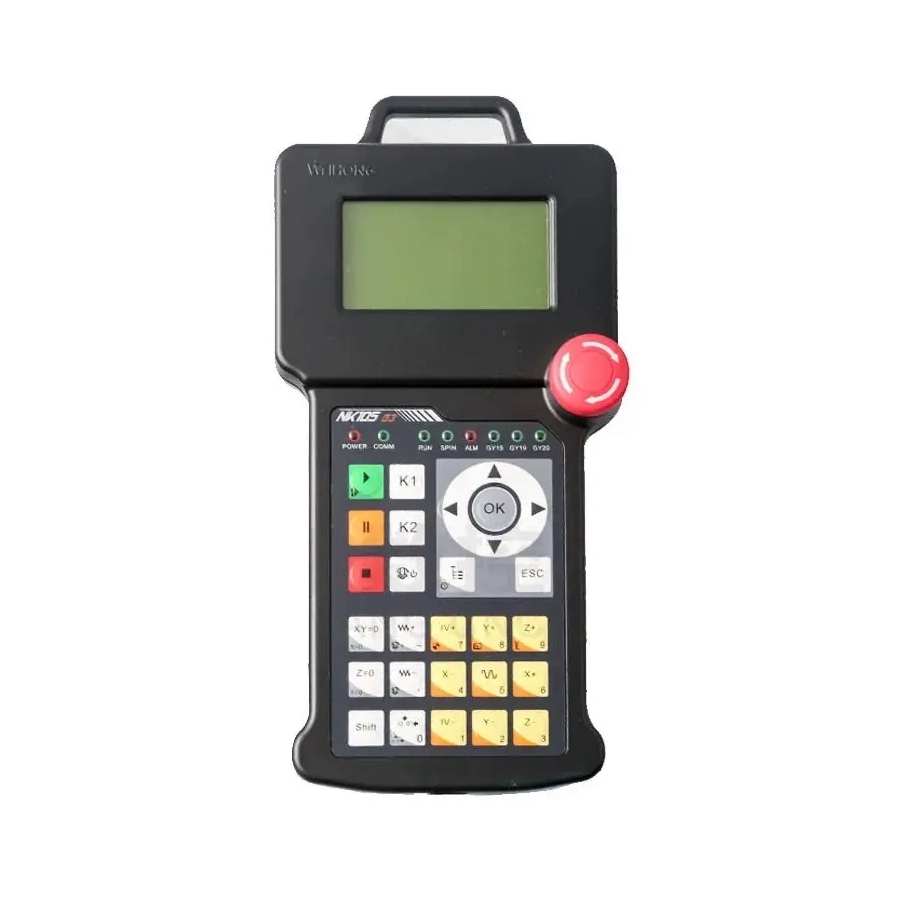

• Controlate de controlerul digital NK-105 G3, asigură o prelucrare de foarte bună calitate, păstrând viteze ridicate de lucru pe fiecare direcție.
• Servomotoarele fără perii care antrenează axele X și Y transmit mișcarea prin reductoare planetare de înaltă calitate.
• Axa Z, unde precizia de poziționare este esențială, este acționată de un șurub cu bile ranforsat.
• Deplasarea portalului pe axele X și Y se face prin ghidaje HIWIN și roți dințate cu dinți înclinați, garantând funcționarea îndelungată fără probleme; sunt fabricate din oțel de calitate, călit și tratat.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar procedurile de testare sunt efectuate în fiecare etapă de asamblare.
• Sistem central de ungere, fără întreținere, pentru cele mai importante elemente mobile: cărucioare și șurubul cu bile. Economisește timp și protejează componentele-cheie în mișcare.

4. Construcție

• Construcția portalului mobil este realizată dintr-o turnare din fontă, oferind o rigiditate excelentă și amortizând foarte bine vibrațiile apărute în timpul prelucrării.
• Structura rigidă a mesei, din oțel nervurat, elimină apariția vibrațiilor în timpul procesului de producție.

5. Magazin de 8 scule și senzor de măsurare a sculei

• Mașina este echipată cu un magazin liniar de scule cu 8 poziții, set de conuri ISO30 și bucșe ER32.
• În set: portscule ISO30 și bucșe pentru fixarea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, care elimină timpul necesar corecțiilor de măsurare după fiecare schimbare a sculei.

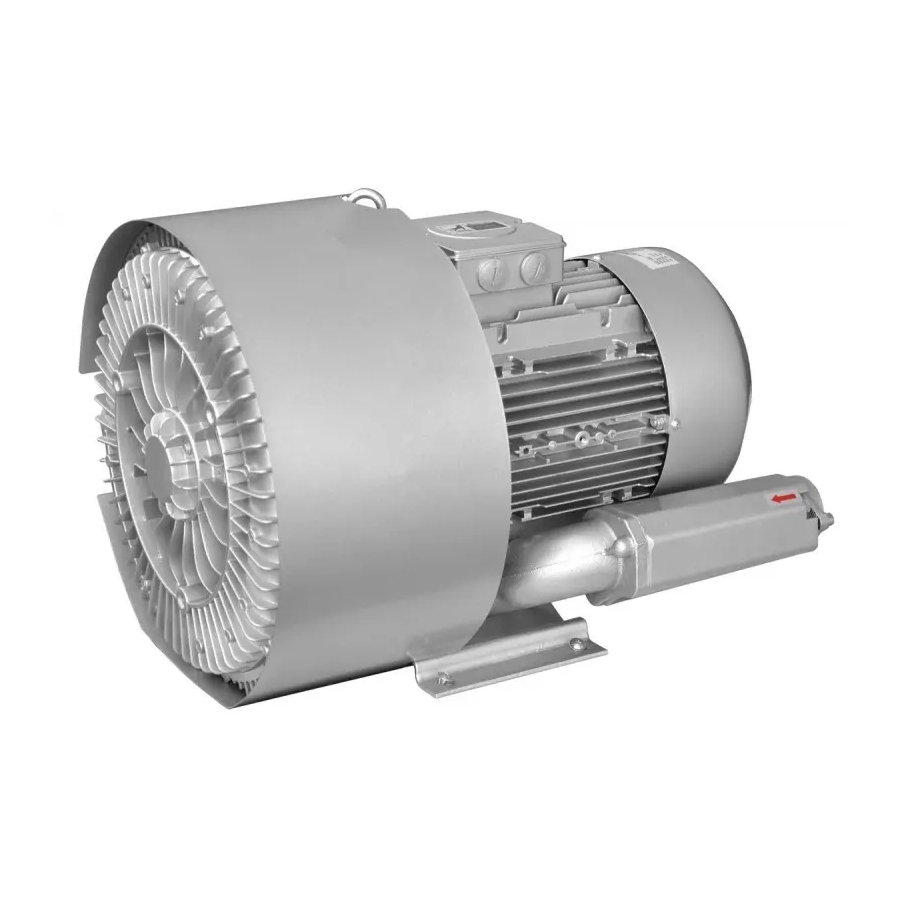

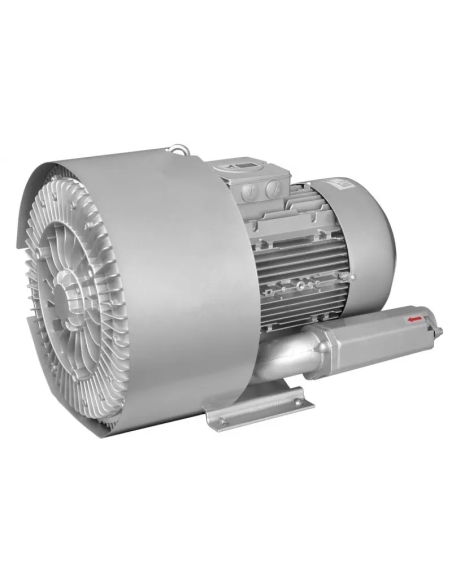

6. Pompa de vacuum opțională și talpa de exhaustare

• Utilizarea unei pompe de vid crește semnificativ forța de fixare a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• 4 secțiuni de vacuum independente.

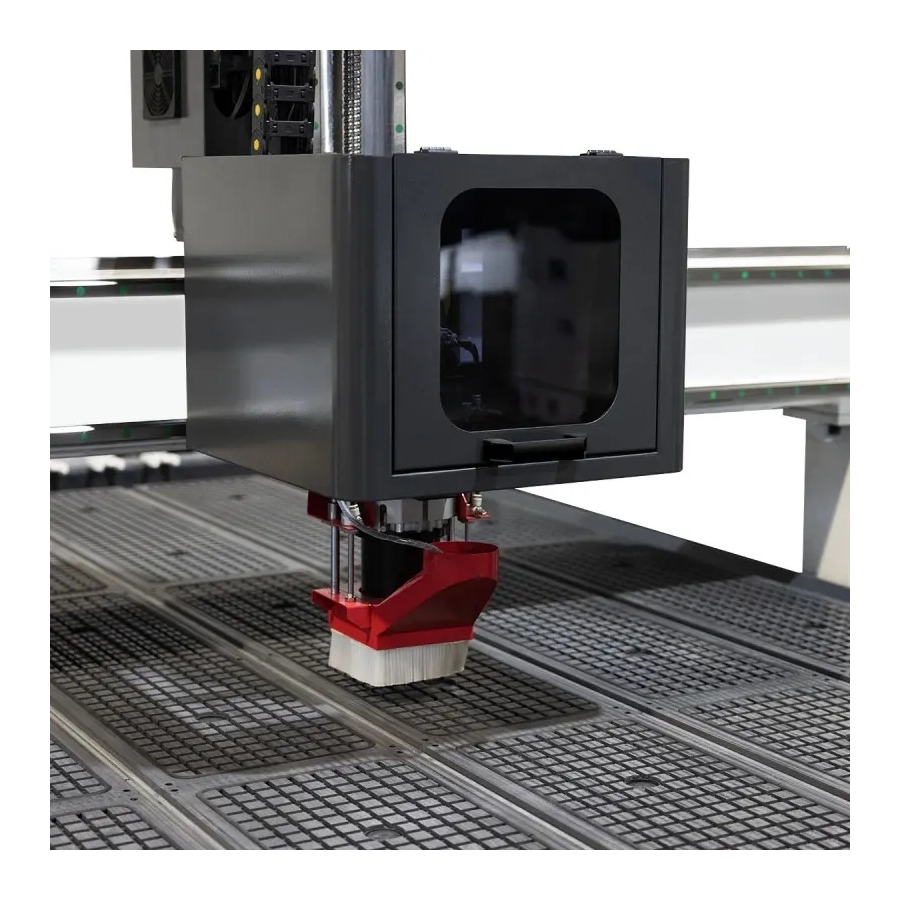

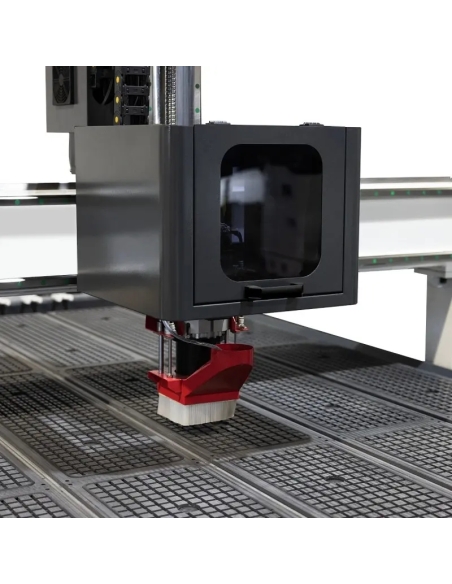

• Talpa de exhaustare acționată pneumatic, montată lângă arbore, permite conectarea la orice sistem de aspirare a așchiilor, menținând curățenia la prelucrare, siguranța și, în același timp, precizia de lucru.

Parametri tehnici

Mașina este echipată cu funcția de memorare a ultimei traiectorii G-code. În caz de avarie sau întrerupere a alimentării, reia lucrul din ultimul punct, fără pierdere de timp și material.

Echipare

• Arbore răcit cu aer, versiune Premium.
• Servomotoare Leadshine de 1500W.
• Portal înălțat pe axa Z până la 300mm.
• Masă cu vacuum - 4 secțiuni independente de vacuum și masă cu caneluri T pentru fixarea manuală a materialului.
• Senzor de măsurare a sculei inclus.
• Scule, set de bucșe, picioare de nivelare, talpă de exhaustare și alte accesorii.
• Control NK-105 G3.
• Mașina este dotată cu funcția de memorare a ultimei traiectorii G-code. În caz de avarie sau întrerupere a alimentării, pornește de la ultimul punct, fără pierdere de timp și material.
• Set de pornire pentru scule: freze, burghie, prinderi.

Echipare opțională

• Software UCanCAM V13 în versiune în limba română.
• Software UCanCAM V13 PRO în versiune în limba română.
• Pompă de vacuum 5,5 kW.
• Pompă de vacuum 7,5 kW.
• Bariere de siguranță conforme CE.
• Cortine luminoase - laser, conforme CE.
