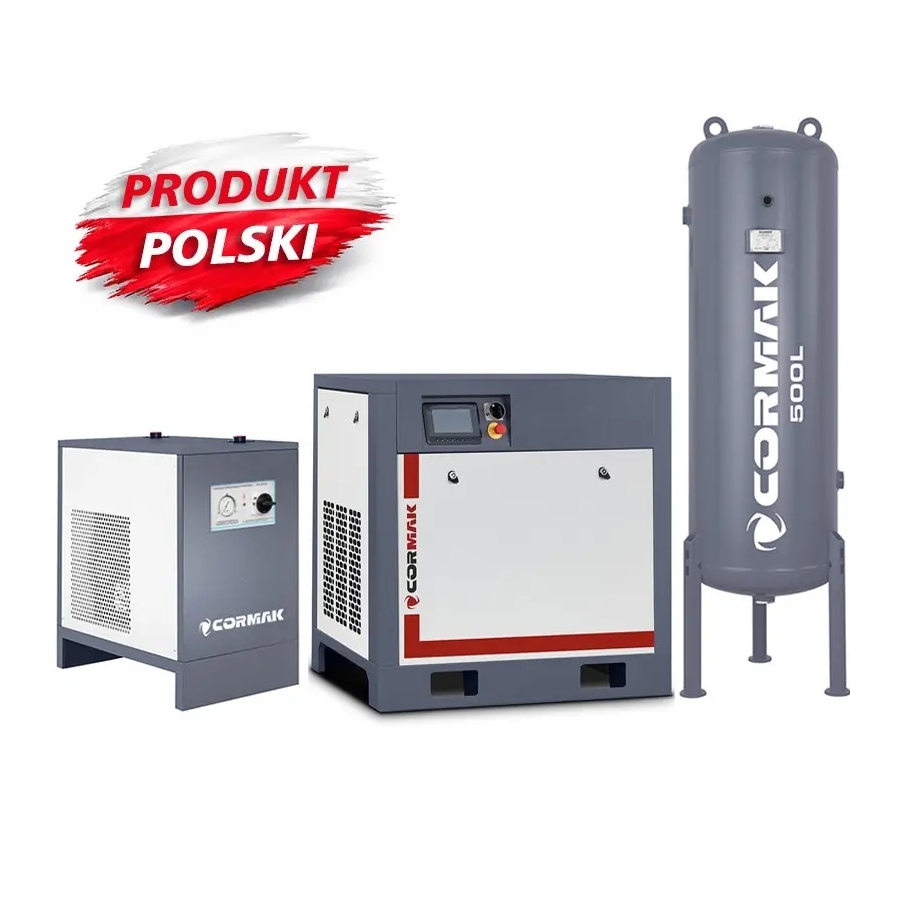

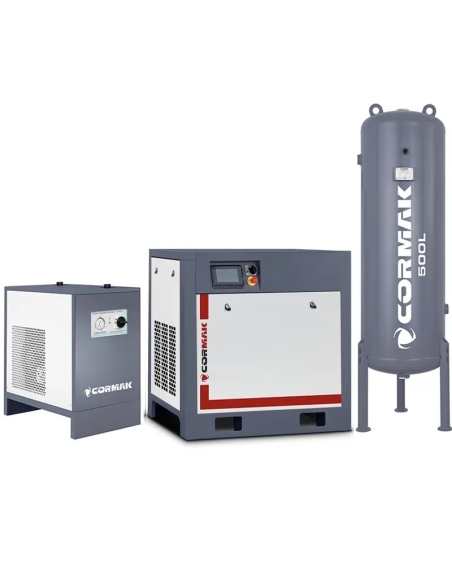

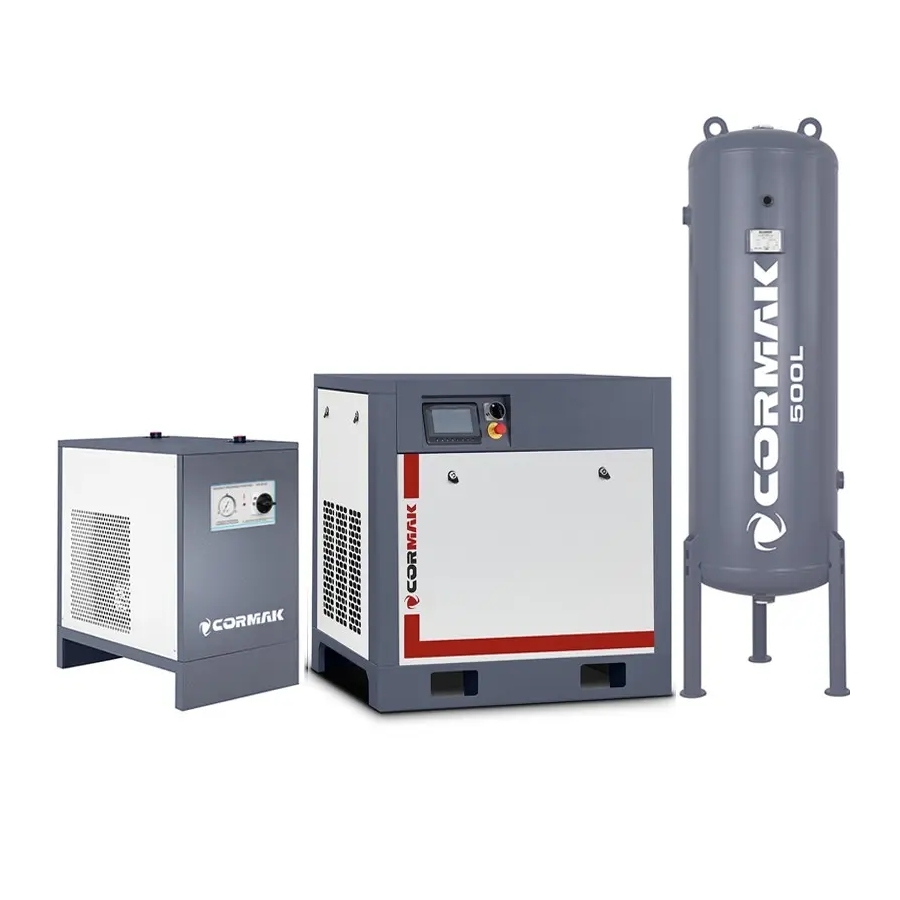

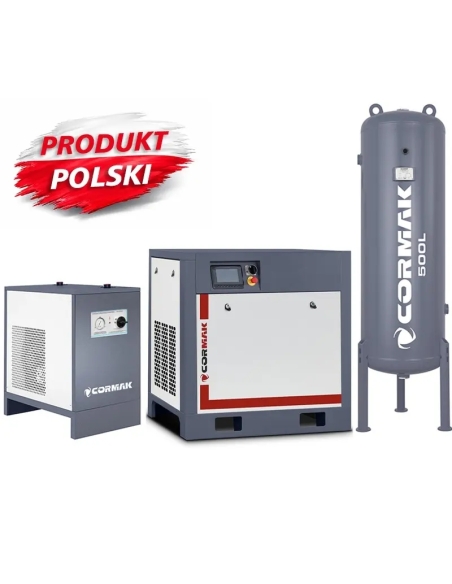

Set compresor cu invertor CORMAK THEOR 30, 22 kW, 3200 l/min, uscător IZBERG N30S și butelie verticală de 500 l

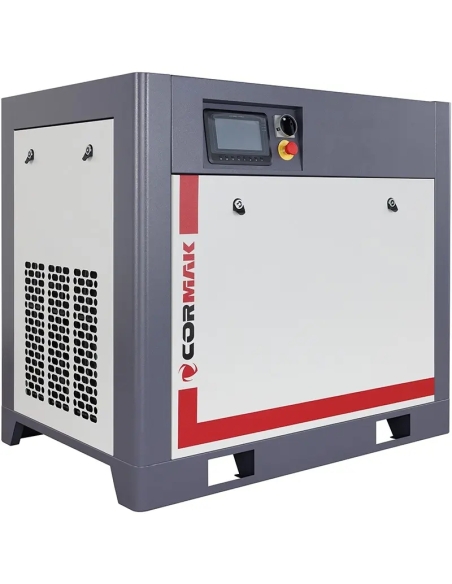

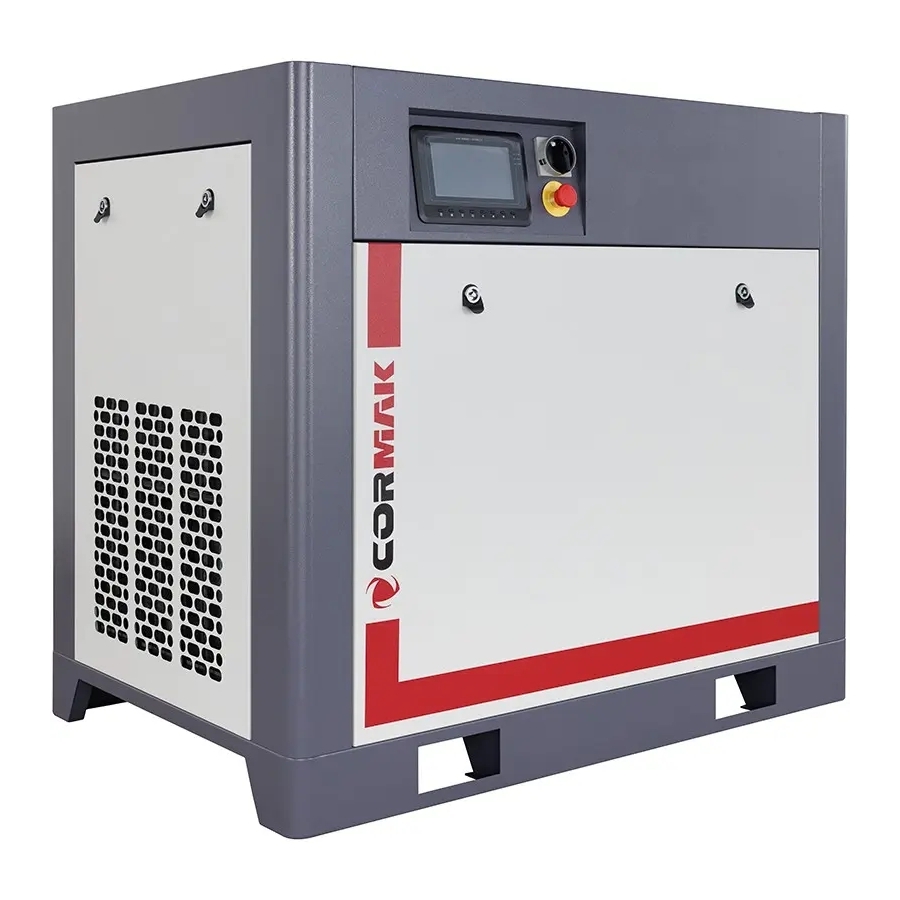

Compresor cu șurub CORMAK THEOR 30 INVERTER

Compresorul cu șurub CORMAK THEOR 30 INVERTER este o soluție profesională pentru alimentarea uneltelor pneumatice în atelier, vopsitorie sau pe linia de producție. Cu o putere de 22 kW și un debit real de până la 3600 l/min, asigură un flux constant de aer comprimat, indispensabil pentru funcționarea eficientă a cheilor de impact, a pistoalelor de suflare sau a echipamentelor de vopsire.

Acest model este proiectat pentru funcționare continuă, fiind potrivit pentru aplicații solicitante, precum vulcanizări, service-uri auto mari sau unități de producție. Compresorul cu șurub CORMAK oferă o funcționare mai silențioasă și mai stabilă decât compresoarele cu piston.

THEOR 30 INVERTER se remarcă prin transmisia directă, care oferă o eficiență net superioară și pierderi de putere mai mici față de modelele cu curea. Această soluție permite utilizarea optimă a puterii motorului, pentru productivitate mai mare și consum energetic redus.

Presiunea maximă generată de acest compresor cu șurub este de 10 bar. Controlul parametrilor de lucru este asigurat de un panou electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre compresor și control asupra proceselor.

• Presiune: până la 10 bar.
• Debit: până la 3600 l/min.
• Putere: 22 kW.

Calitate și randament pentru aplicații solicitante

Compresoarele cu șurub CORMAK sunt concepute pentru aplicații solicitante și integrează soluții orientate spre eficiență și fiabilitate.

• Construcție inovatoare: compresoarele se bazează pe inginerie avansată și precizie de execuție europeană. Construcția robustă, completată de componente moderne, susține funcționarea îndelungată în condiții solicitante.
• Optimizarea eficienței: datorită tehnologiei cu invertor și algoritmilor inteligenți, CORMAK THEOR 30 INVERTER își ajustează dinamic consumul de energie la necesarul curent de aer comprimat, păstrând performanța maximă.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic intuitiv din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnoza rapidă, asigurând stabilitate și protecție pentru componentele-cheie. Opțiunea de acces la distanță extinde posibilitățile de control.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele specifice ale aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii permite unității să livreze cantitatea de aer comprimat necesară în acel moment, maximizând eficiența energetică și minimizând pierderile.
• Dezvoltare sustenabilă: tehnologiile pentru economisirea energiei limitează consumul și impactul asupra mediului, iar opțiunea de recuperare a căldurii permite valorificarea energiei.

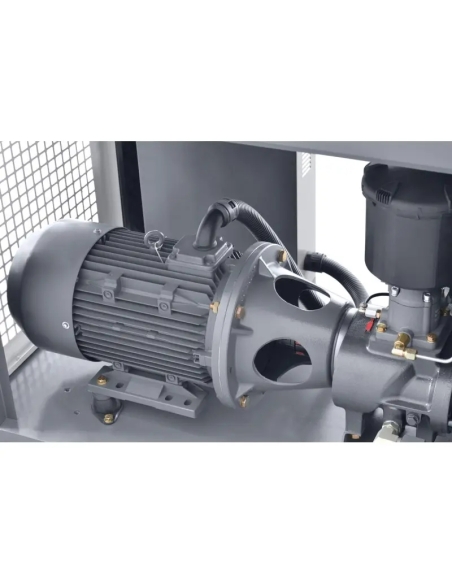

Principalele avantaje ale motorului asincron de 22 kW cu invertor

• Economii de energie electrică: invertorul permite reglarea lină și precisă a turației motorului asincron. Compresorul își adaptează debitul la necesarul curent de aer comprimat, evitând funcționarea în gol, ciclurile frecvente de pornire și oprire și pierderile de energie cauzate de evacuarea surplusului de aer. În funcție de profilul de consum al instalației, economiile pot fi de la 25% până la 50%. Cu cât necesarul de aer variază mai mult, cu atât economiile cresc.
• Presiune stabilă: datorită reglării continue a turației, invertorul menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuații. Această funcție este importantă pentru utilizarea corectă a sculelor și utilajelor pneumatice, previne vârfurile de presiune și îmbunătățește precizia proceselor.
• Reducerea curenților de pornire: motorul controlat prin invertor pornește lin și gradual, eliminând curenții mari de pornire care pot încărca rețeaua și provoca scăderi de tensiune. Astfel este protejată infrastructura electrică și este redus riscul de perturbări.
• Durabilitatea componentelor: funcționarea lină, fără porniri și opriri bruște, reduce solicitările mecanice asupra blocului cu șurub, rulmenților, cuplajului și motorului.
• Funcționare mai silențioasă: când compresorul funcționează la turație mai mică, în condiții de cerere redusă, generează mai puțin zgomot și îmbunătățește confortul acustic la locul de muncă.
• Flexibilitate și adaptare: compresorul cu invertor poate deservi eficient o plajă largă a cererii de aer comprimat, inclusiv în unități unde consumul variază pe parcursul zilei, săptămânii sau lunii.
• Control și diagnostic avansate: invertorul se integrează cu panouri de comandă moderne, oferind funcții extinse de monitorizare, diagnosticare a erorilor, control la distanță și planificare a mentenanței.

Combinația dintre fiabilitatea motorului asincron și controlul inteligent al invertorului transformă compresorul cu șurub într-o sursă de aer comprimat eficientă, economică și flexibilă, adaptată necesităților dinamice ale industriei moderne.

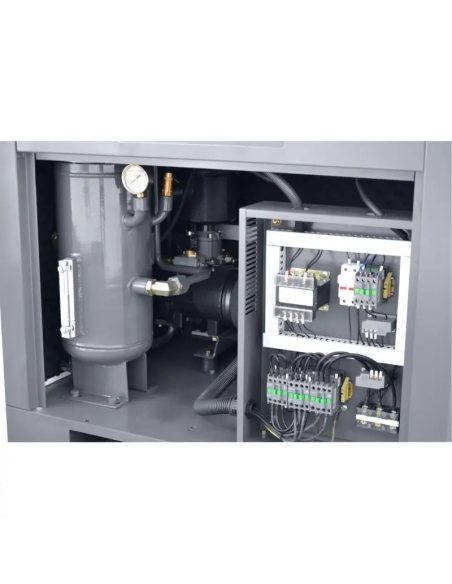

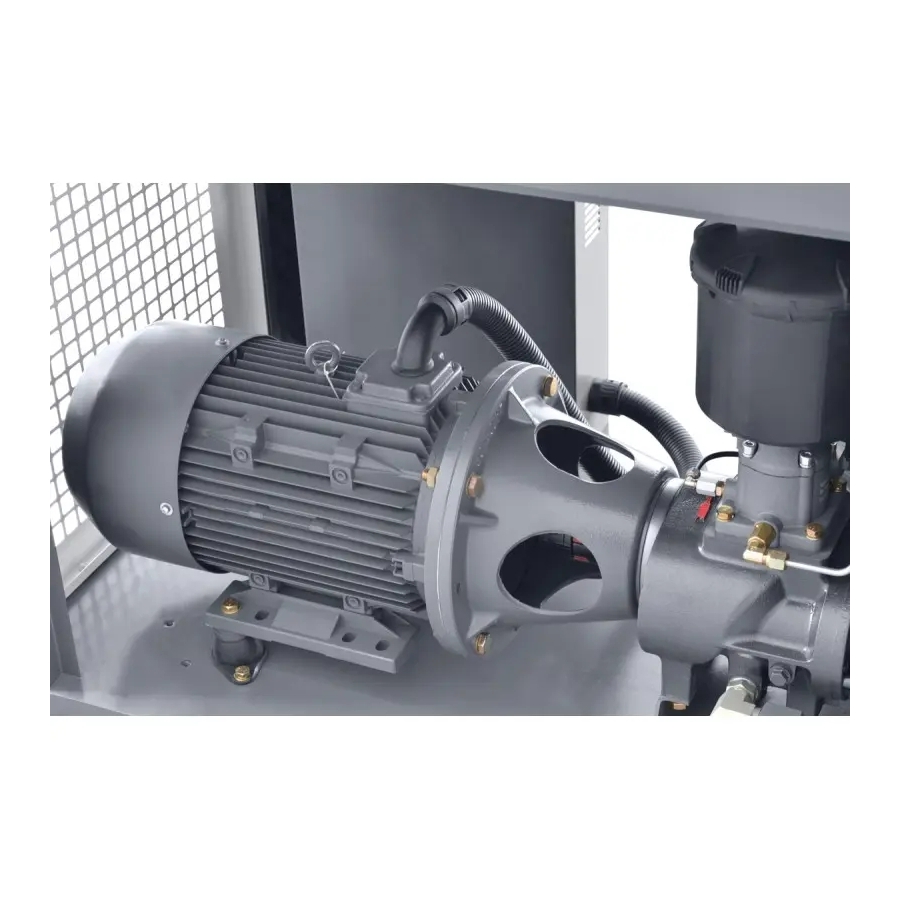

Modulul cu șurub

Compresoarele cu șurub Cormak de clasă superioară, precum THEOR 30 INVERTER, se bazează pe module cu șurub avansate tehnologic, care determină performanța și fiabilitatea. Combinând soluții verificate și inovații, Cormak finisează fiecare modul până la cel mai mic detaliu, pentru a face față exploatării intensive.

Caracteristicile modulelor cu șurub CORMAK

• Tehnologie modernă și eficientă: modulele cu șurub, inclusiv cele care funcționează împreună cu invertoare, oferă performanțe ridicate și eficiență în exploatare. Construcția lor urmărește obținerea unui debit maxim cu un consum minim de energie.
• Precizie și control: soluțiile tehnice avansate permit controlul precis al procesului de producere a aerului comprimat, pentru presiune stabilă și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: modulele cu șurub din compresoarele CORMAK sunt proiectate pentru longevitate. Construcția solidă și materialele de calitate înaltă oferă fiabilitate inclusiv în condiții industriale dificile, reducând riscul de opriri și necesitatea reparațiilor frecvente.

Tehnologia Cormak, dezvoltată pe baza experienței și a inovației continue, contribuie la obținerea unui randament și a unei productivități ridicate.

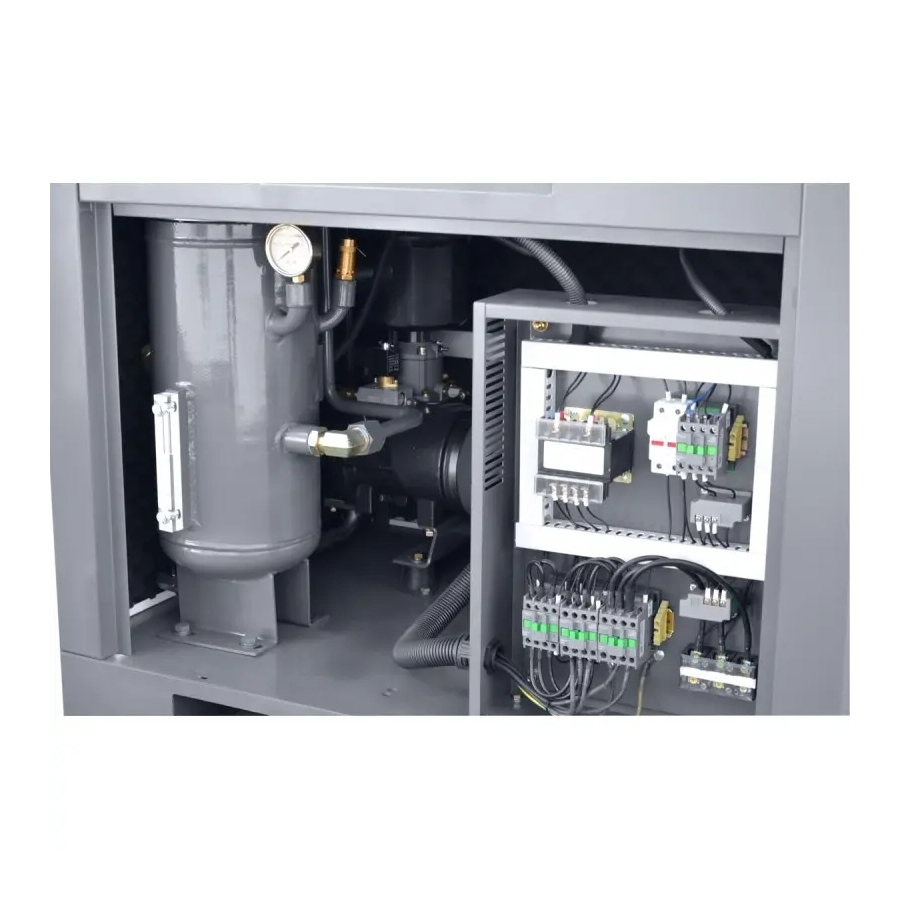

Invertor integrat

În compresoarele cu șurub Cormak, precum THEOR 30 INVERTER, invertorul încorporat este elementul-cheie care controlează modul de furnizare a aerului comprimat. Acesta gestionează inteligent funcționarea motorului.

Mod de funcționare

Invertorul permite reglarea lină a turației motorului, ceea ce înseamnă controlul precis al debitului compresorului. Compresorul livrează cantitatea de aer necesară în acel moment, spre deosebire de soluțiile tradiționale în care unitatea funcționează la turație maximă sau intră în regim de mers în gol.

Avantajele invertorului încorporat

• Pornire lină: invertorul asigură pornirea lină a motorului, eliminând vârfurile bruște ale curentului de pornire care solicită rețeaua electrică. Rezultatul este o funcționare silențioasă și stabilă încă de la pornire.
• Economii de energie: acționarea cu turație variabilă ajustează dinamic consumul de energie la cererea curentă de aer, evitând producerea surplusului de aer comprimat. În funcție de specificul consumului, se pot obține economii de până la 50%.
• Durabilitatea componentelor: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra motorului, blocului cu șurub și celorlalte componente.

Invertorul integrat în compresoarele Cormak oferă precizie și fiabilitate în furnizarea aerului comprimat.

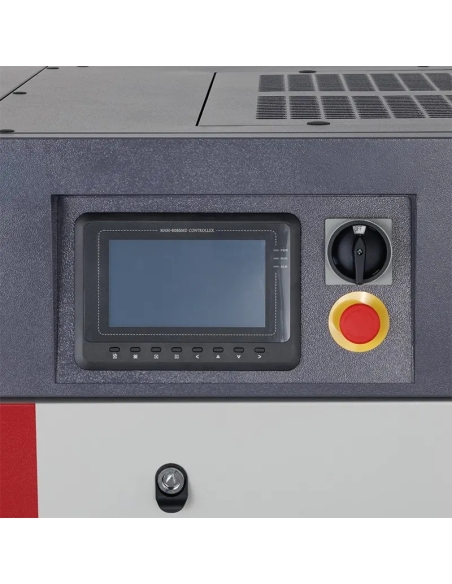

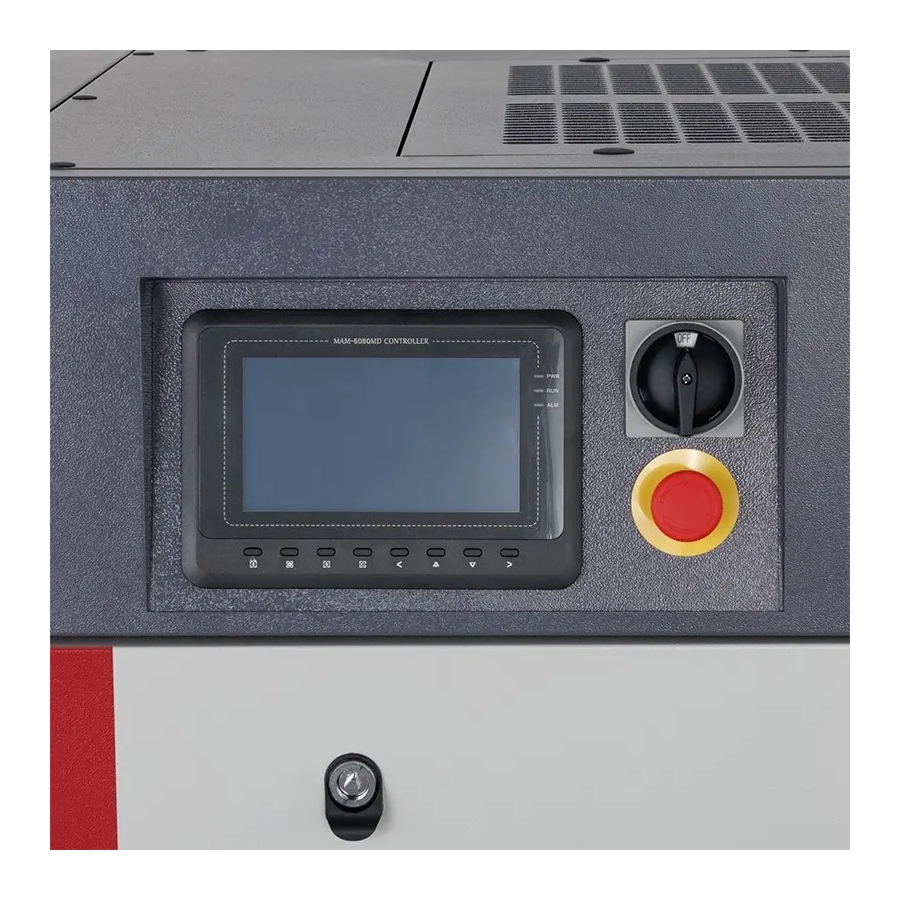

Panou de control intuitiv CORMAK

În compresoarele cu șurub Cormak, precum THEOR 30 INVERTER, un element esențial pentru fiabilitate și optimizarea funcționării este panoul din seria MAM. Conceput pentru gestionarea eficientă a sistemului de aer comprimat, acest controler permite monitorizarea în timp real și reacția rapidă la parametrii de lucru.

Funcțiile panoului de control

• Monitorizare completă: panoul permite urmărirea continuă a parametrilor-cheie, precum presiunea, temperatura și starea de funcționare.
• Modificarea setărilor: interfața intuitivă permite ajustarea rapidă a setărilor și parametrilor, adaptând compresorul la necesitățile instalației.
• Notificări imediate: controlerul reacționează rapid la evenimentele de operare. În cazul unor nereguli, precum o defecțiune sau necesitatea unei revizii, afișează o notificare relevantă pe ecran.

Panoul de control Cormak permite administrarea precisă și eficientă a sistemului de aer comprimat.

Documentație completă pentru UDT

Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

Documente incluse

• Declarația de conformitate.
• Certificat pentru rezervor, împreună cu desenul tehnic.
• Certificat pentru supapa de siguranță.
• Manual de utilizare în limba poloneză.

Parametri tehnici – CORMAK THEOR 30 INVERTER

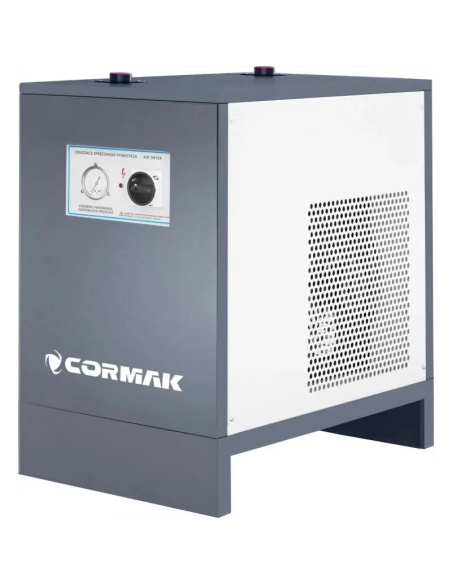

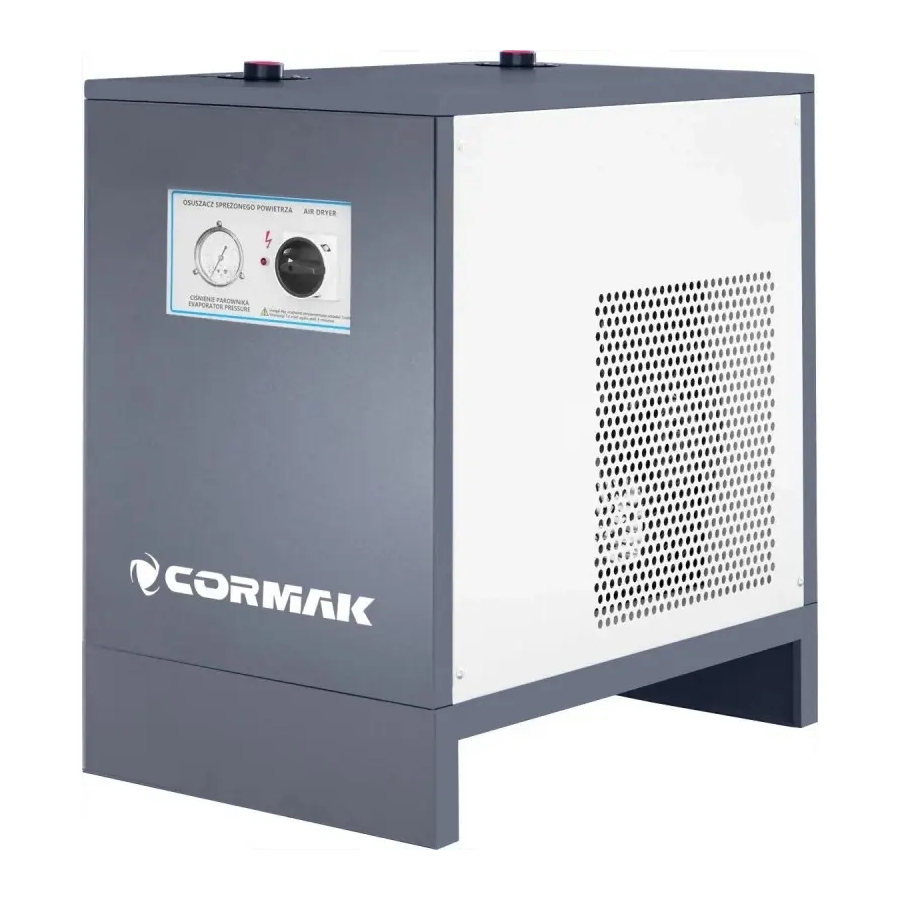

Uscător frigorific pentru aer comprimat IZBERG N30S

Uscătorul de aer comprimat CORMAK este un echipament industrial profesional conceput pentru eliminarea eficientă a umezelii, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Folosind o tehnologie frigorifică performantă, uscătorul asigură funcționarea stabilă a dispozitivelor alimentate cu aer comprimat, crescând durabilitatea și fiabilitatea acestora. Este o soluție pentru tratarea aerului din instalațiile pneumatice.

Principalele avantaje ale uscătorului CORMAK

• Sistem frigorific avansat: procesul de răcire în două etape până la punctul de rouă asigură separarea eficientă a umidității și a particulelor de ulei.
• Funcționare stabilă: echipamentul este adaptat pentru instalații de până la 10 bar.
• Debit ridicat: până la 3800 l/min, adecvat pentru sisteme medii și mari de aer comprimat.
• Consum redus: utilizarea unui ventilator cu turație variabilă reduce puterea absorbită la doar 0,9 kW.
• Evacuarea automată a condensului: supapa automată permite evacuarea condensului fără supravegherea operatorului.
• Construcție compactă: dimensiunile compacte permit integrarea în instalațiile pneumatice existente.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate.

Schimbător de căldură aer–aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Datorită curgerii în contracurent, recuperarea de căldură crește eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la punctul de rouă de 3°C. Aceasta determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul gaz–condens intră într-un separator, unde condensul este separat și evacuat automat în exterior.

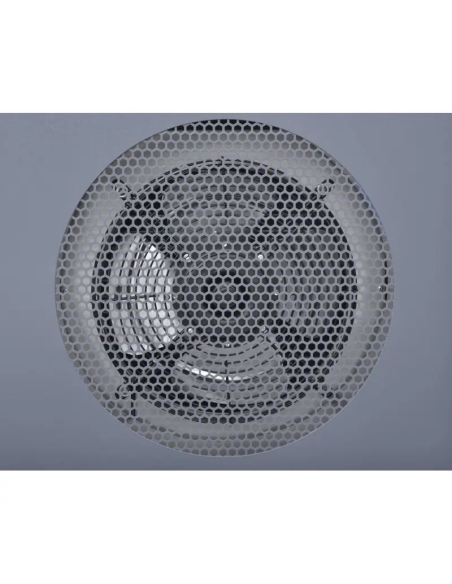

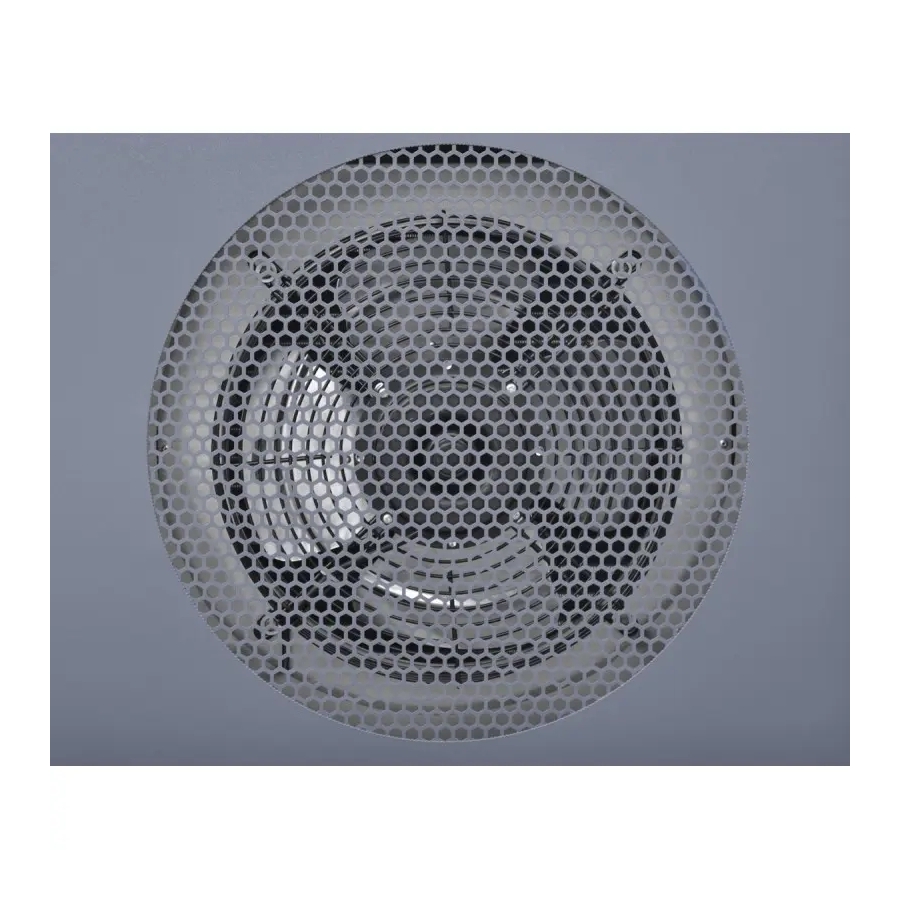

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite adaptarea inteligentă a intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în funcționare

Datorită tehnologiei frigorifice, uscătorul pentru compresorul CORMAK elimină eficient apa și uleiul, protejând instalațiile împotriva coroziunii, gripării cilindrilor sau deteriorării sculelor pneumatice. O temperatură constantă a punctului de rouă asigură o calitate uniformă a aerului și susține fiabilitatea sistemului pneumatic.

Utilizare

Uscătorul de aer pentru compresorul CORMAK este utilizat în industriile în care curățenia și uscarea aerului sunt esențiale pentru funcționarea corectă a echipamentelor.

• Ateliere mecanice.
• Unități de producție.
• Industria alimentară, după utilizarea filtrelor conforme cerințelor igienice.
• Industria electronică.
• Automatizări industriale.
• Sisteme de vopsire și cabine de pulverizare.
• Mașini CNC cu acționare pneumatică.

Echipare

• Supapă automată de evacuare a condensului.
• Separator integrat de apă și ulei.
• Ventilator cu turație variabilă, cu adaptare automată la condițiile de lucru.
• Sistem de comandă electronic pentru stabilitatea parametrilor.
• Carcasă compactă și durabilă, rezistentă la condiții industriale.

Parametri tehnici – IZBERG N30S

Tratarea profesională a aerului

Uscătorul frigorific CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic. Este un element important al sistemelor profesionale de aer comprimat, în special acolo unde sunt necesare puritatea ridicată a aerului și protecția utilajelor împotriva coroziunii și defecțiunilor.

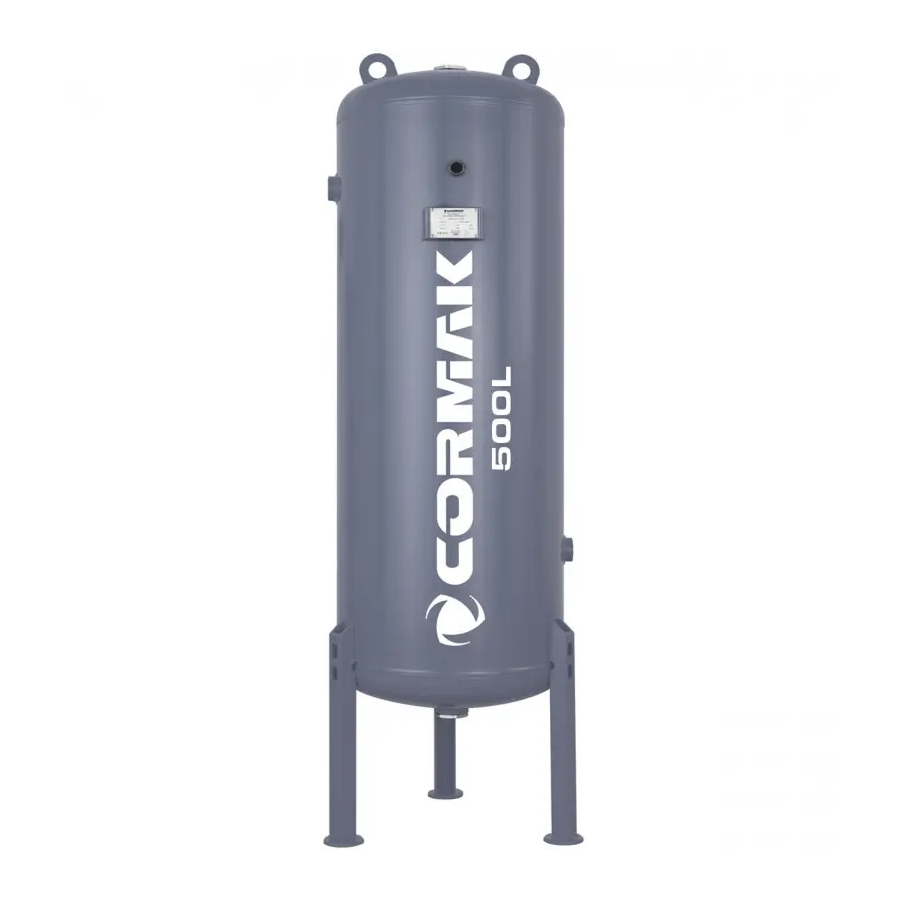

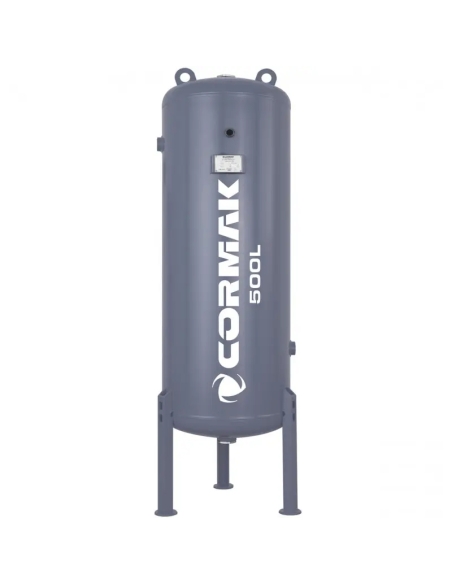

Rezervor pentru aer comprimat CORMAK de 500 l

Rezervorul de presiune CORMAK cu capacitate de 500 litri și presiune de lucru de 11 bar este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea rezervorului în sistemele de aer comprimat. Datorită construcției optimizate și rezistenței la presiune, poate funcționa atât ca buffer de stocare, cât și ca element de stabilizare a parametrilor de lucru ai compresorului.

Principalele avantaje ale rezervorului CORMAK 500 l

• Construcție pentru presiune: rezervor realizat din oțel de calitate, cu grosime de 4 mm, rezistent la presiune și coroziune.
• Certificare UDT și CE: conformitate cu standardele europene de siguranță și calitate.
• Presiune de lucru: 11 bar, pentru utilizarea în majoritatea sistemelor pneumatice, inclusiv în cele cu cerințe ridicate.
• Capacitate: 500 litri, pentru alimentare stabilă și reducerea frecvenței de pornire a compresorului.
• Sistem de racorduri multiple: până la 6 racorduri cu diametre 1.1/4", 2",1/2", pentru conectare flexibilă.
• Protecție anticorozivă: strat durabil de vopsea anticorozivă la interior și exterior.
• Montaj vertical: construcția verticală economisește spațiu.

Construcție și tehnologie

Acest rezervor de aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, oferă rezistență la presiuni de până la 11 bar și permite exploatarea îndelungată. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu plăcuță de identificare, marcaj CE și numărul unității notificate UDT, confirmând aprobarea pentru utilizare pe piața poloneză și europeană. Setul include documentație tehnică completă, pașaport și certificate ale materialelor.

Presiune stabilă și funcționare eficientă

Datorită capacității mari de 270 litri, rezervorul funcționează ca buffer de aer, stabilizând presiunea în întregul sistem pneumatic. Permite funcționarea uniformă a echipamentelor și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite montajul compact în spații limitate.

Un rezervor potrivit pentru compresor minimizează căderile de presiune și previne suprasolicitarea sistemului pneumatic, contribuind la eficiența și siguranța instalației.

Utilizare în industrie și ateliere

Rezervoarele de presiune CORMAK sunt utilizate în diverse sectoare industriale, în service-uri auto, fabrici, companii de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: buffer de presiune care reduce frecvența funcționării compresorului.
• Rezervor de aer comprimat: alimentarea continuă a utilajelor și echipamentelor pneumatice.
• Automatizări și vopsitorie: componentă a instalațiilor industriale.
• Comandă pneumatică: element de bază al sistemelor de comandă pneumatice.

Echipare standard

• Orificii de conectare: 6 buc. – diametre 1.1/4", 2",1/2".
• Plăcuță de identificare cu marcaj CE.
• Număr al unității notificate UDT.
• Documentație tehnică completă și pașaport de presiune.
• Strat anticoroziv interior și exterior.

Parametri tehnici – rezervor CORMAK 500 l

Accesorii pentru rezervor

• 1 dop ½".
• Manometru și reducție la 1/2|".
• Teu ½".
• Intrare–ieșire 1/1,4-3/4".
• Supapă de purjare a apei ½".

Atenție

Supapa de siguranță nu este inclusă în setul de accesorii.
