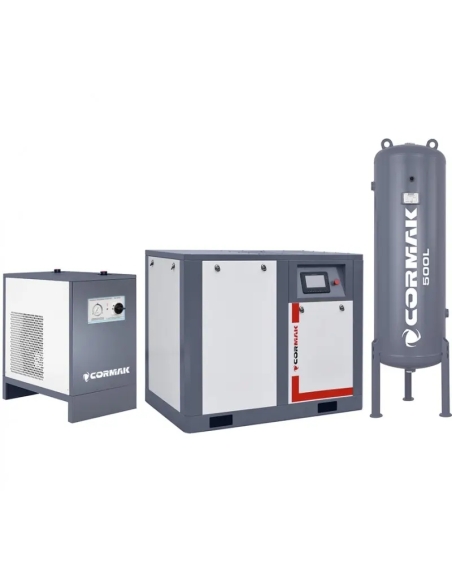

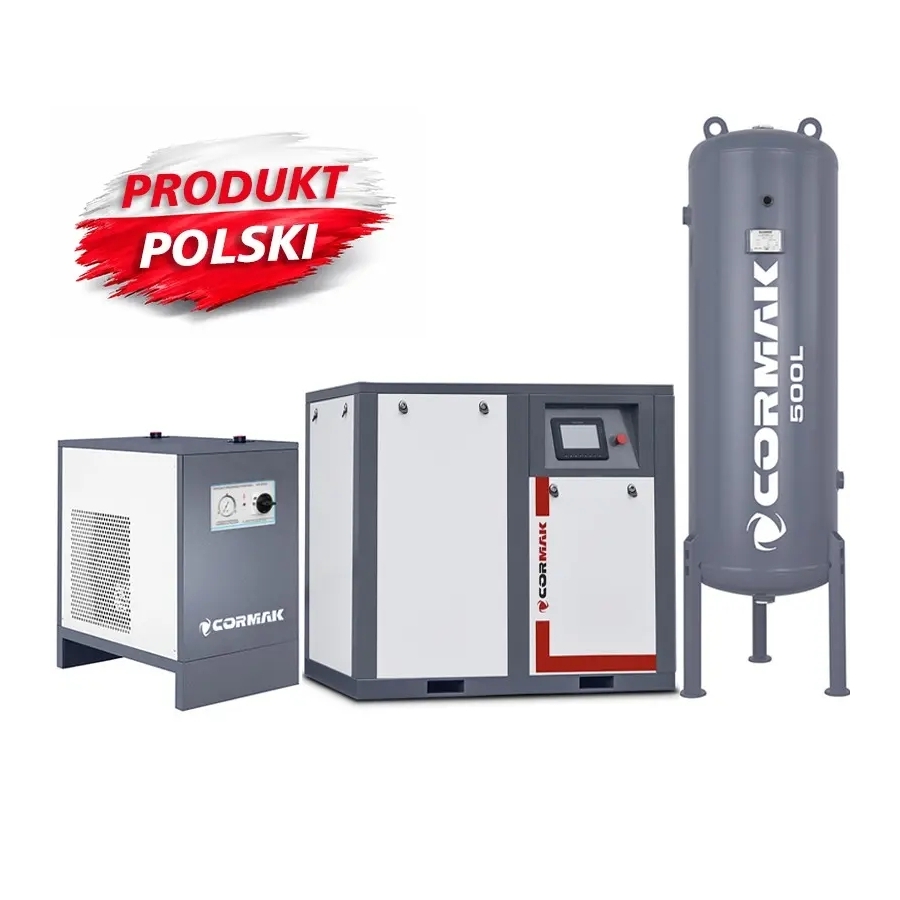

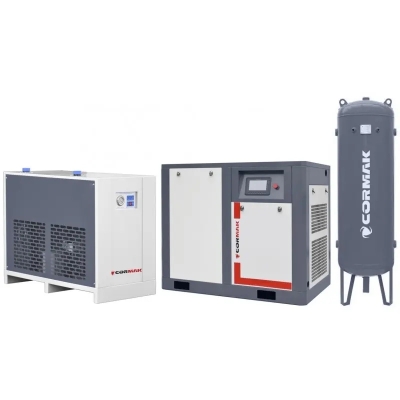

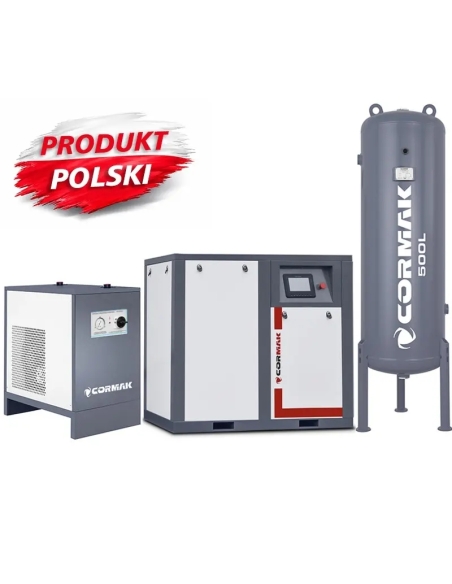

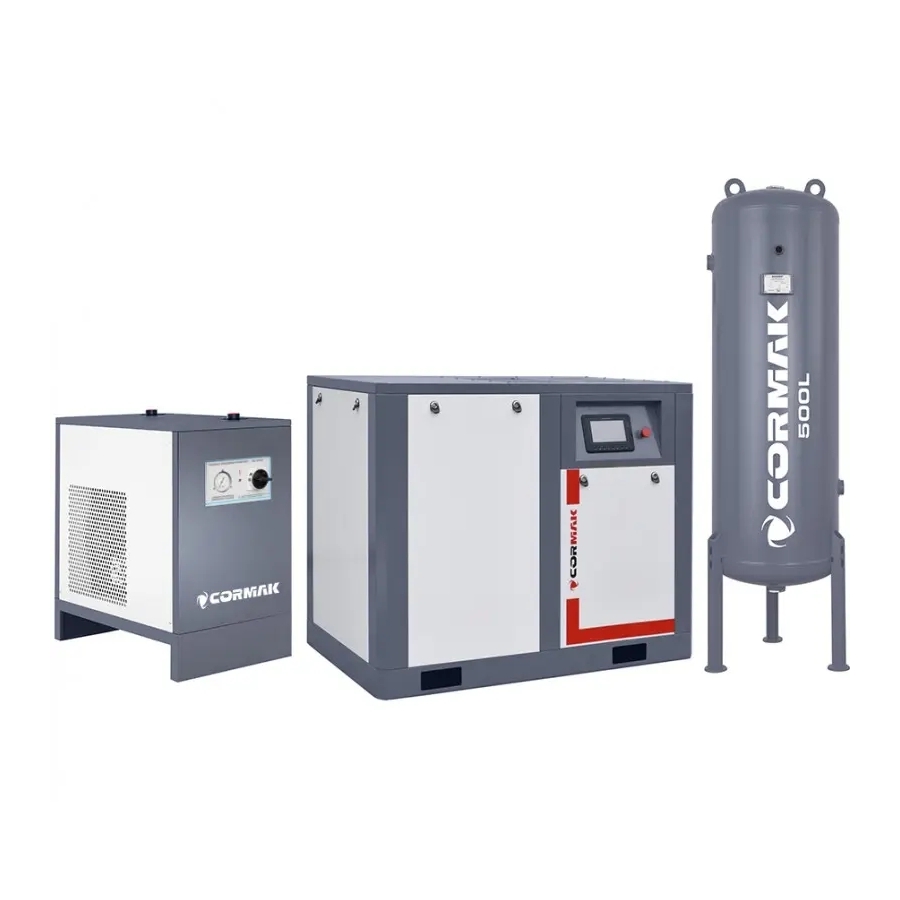

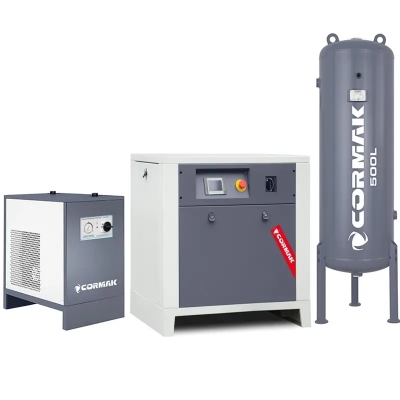

Set compresor cu invertor CORMAK THEOR 50, 37 kW, uscător IZBERG N50S și butelie verticală de 500 l

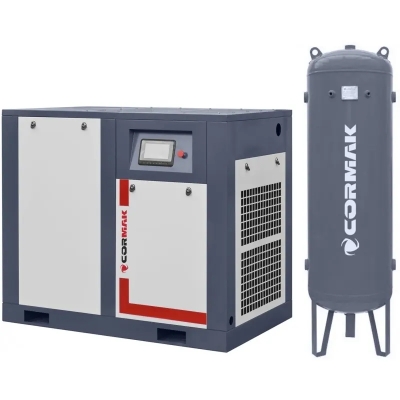

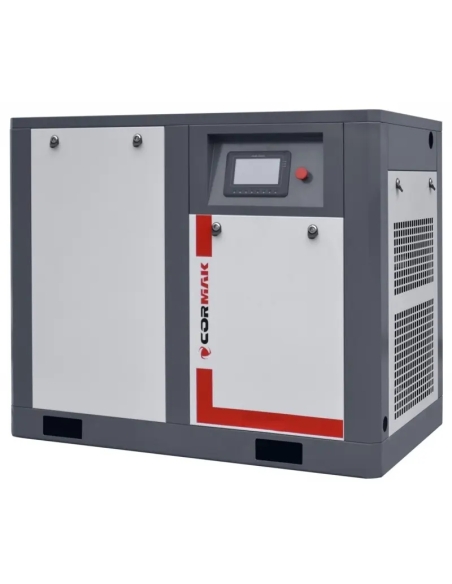

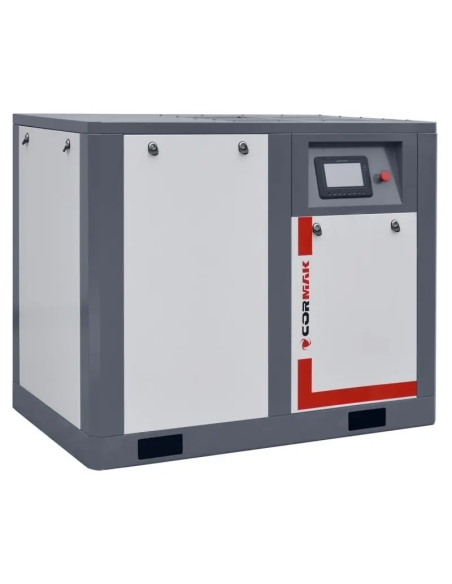

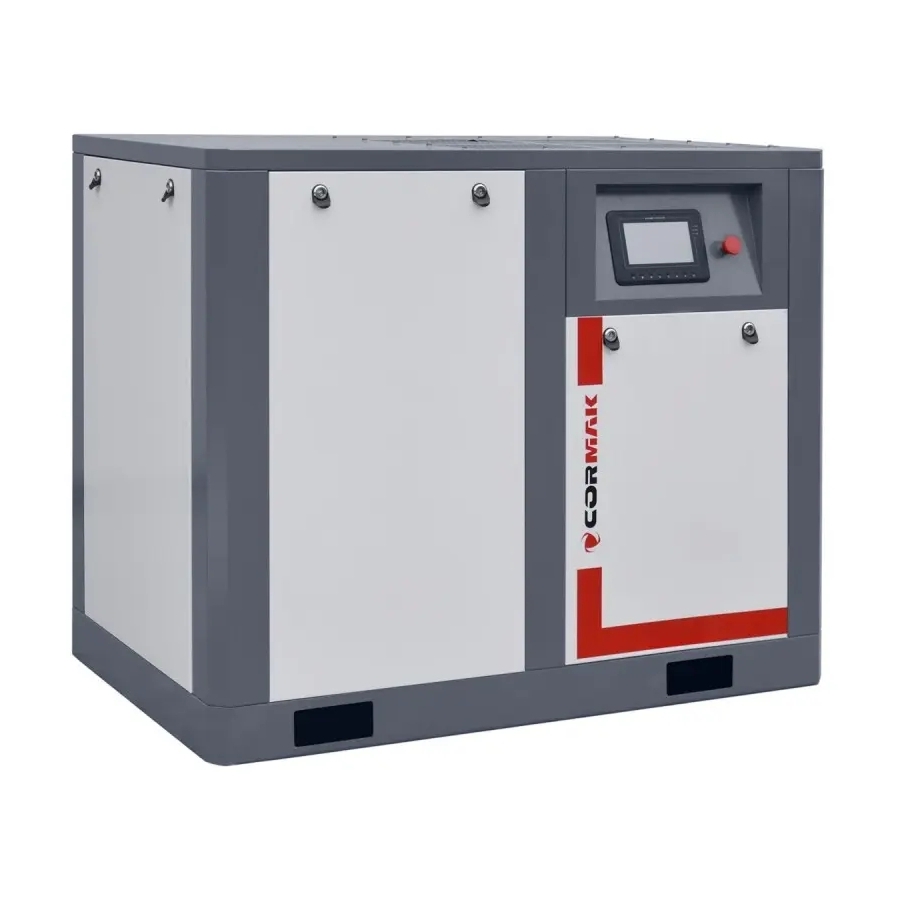

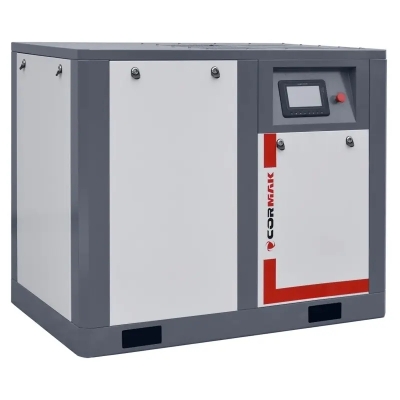

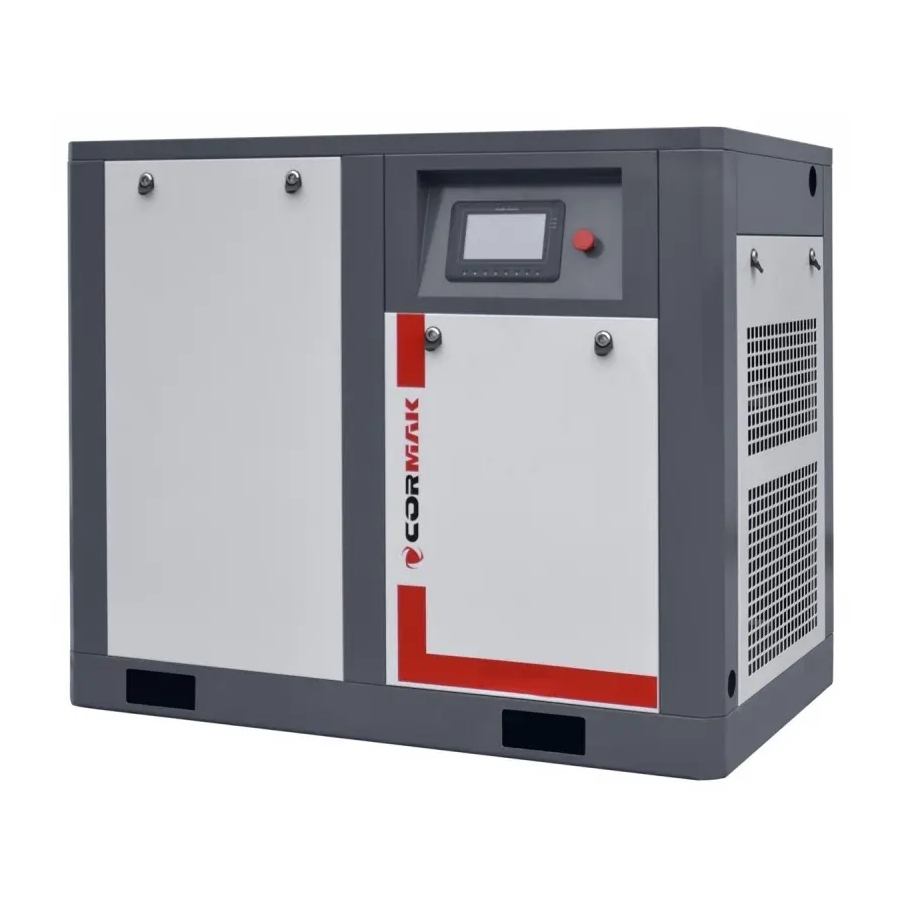

Compresor cu șurub CORMAK THEOR 50 INVERTER

Compresorul cu șurub CORMAK THEOR 50 INVERTER este o soluție profesională pentru alimentarea sculelor pneumatice în ateliere, vopsitorii și linii de producție. Cu o putere de 37 kW și un debit de până la 7700 l/min, asigură furnizarea constantă a aerului comprimat necesar cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.

Modelul este conceput pentru funcționare continuă și poate fi utilizat în aplicații solicitante, precum vulcanizări, service-uri auto mari și unități de producție. Funcționarea silențioasă și stabilă oferă un nivel ridicat de confort în exploatare.

THEOR 50 INVERTER se evidențiază prin transmisia directă, care asigură o eficiență ridicată și pierderi de putere mai mici comparativ cu modelele cu transmisie pe curea. Această soluție permite utilizarea optimă a puterii motorului și obținerea unui debit mai mare la un consum redus de energie.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de lucru este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre funcționarea compresorului.

• Presiune: până la 10 bar
• Debit: până la 7700 l/min
• Putere: 37 kW

Calitate și performanță CORMAK

Compresoarele cu șurub CORMAK utilizează soluții concepute pentru aplicații solicitante și pentru adaptarea funcționării la necesarul sistemului de aer comprimat.

• Construcție inovatoare: structura robustă și componentele moderne sunt proiectate pentru funcționare îndelungată în diferite condiții de exploatare.
• Optimizarea eficienței: tehnologia invertorului și algoritmii inteligenți permit modelului CORMAK THEOR 50 INVERTER să adapteze dinamic consumul de energie la necesarul curent de aer comprimat, păstrând performanța maximă.

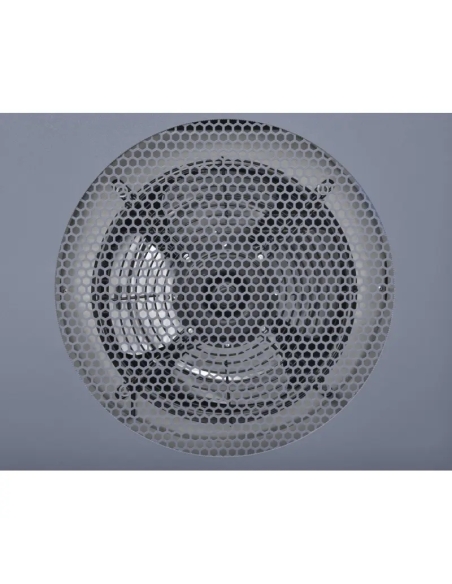

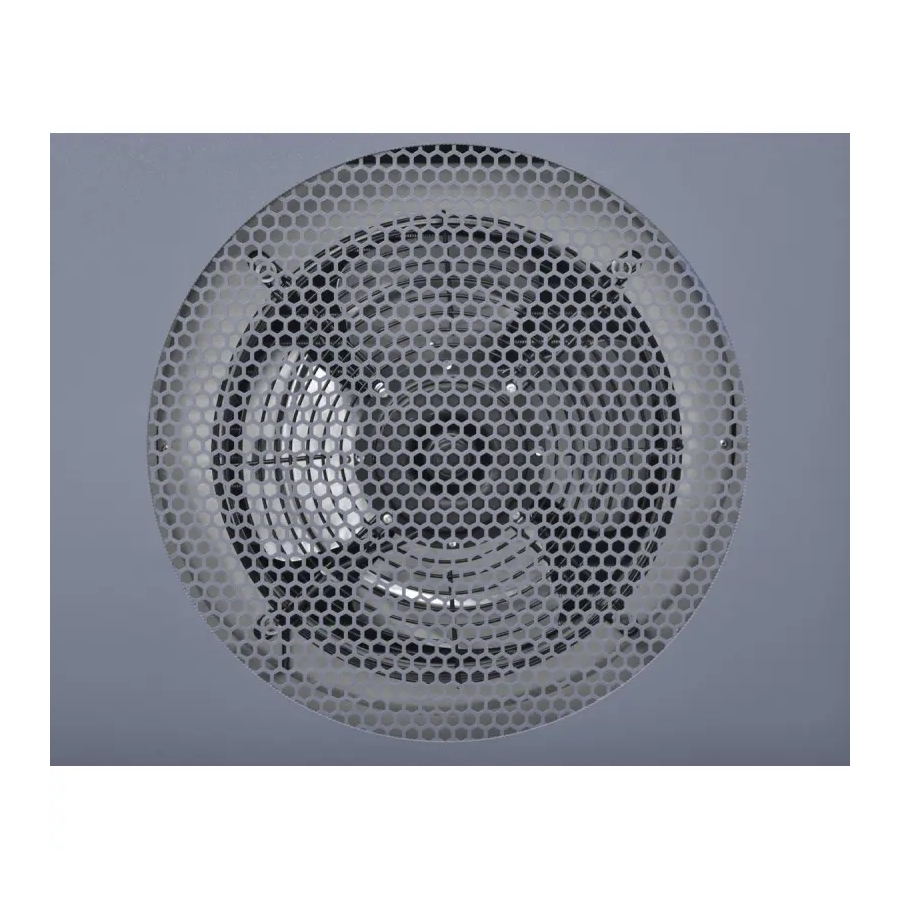

• Funcționare silențioasă: sistemele de atenuare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea parametrilor, planificarea reviziilor și diagnosticarea rapidă. Accesul de la distanță extinde posibilitățile de control.
• Adaptare la necesar: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune dinamică: reglarea automată a presiunii permite livrarea cantității necesare de aer comprimat și reducerea pierderilor.
• Consum redus de energie: tehnologiile eficiente energetic limitează consumul, iar opțiunea de recuperare a căldurii permite valorificarea energiei.

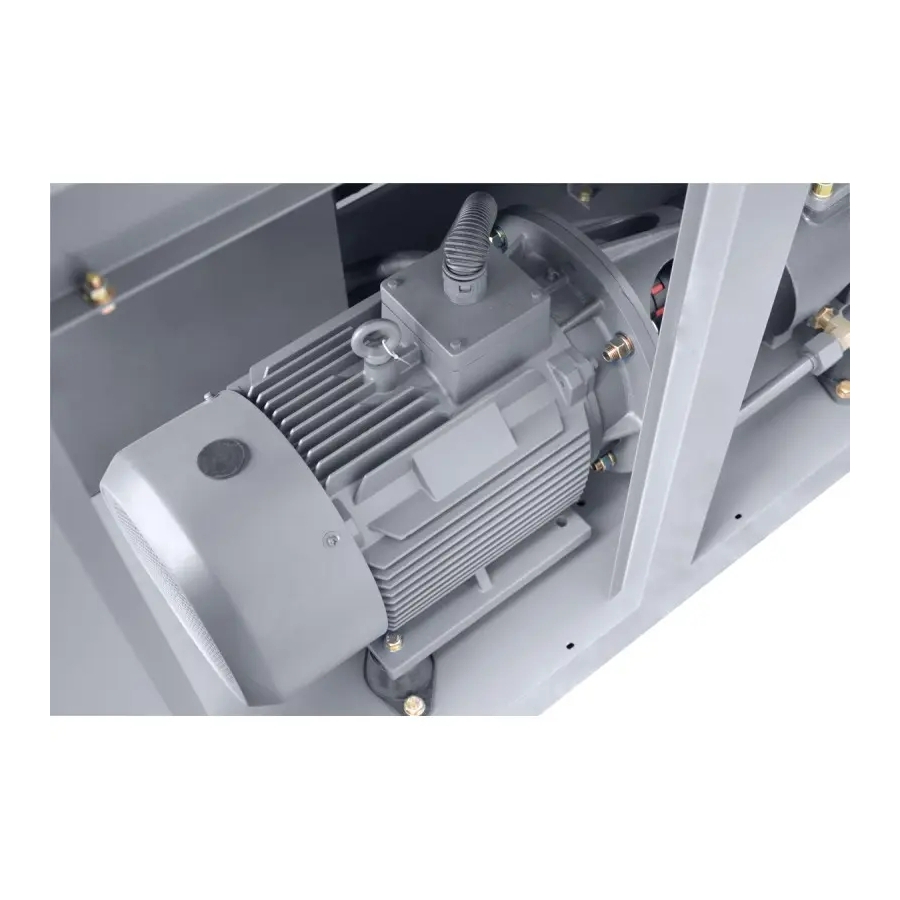

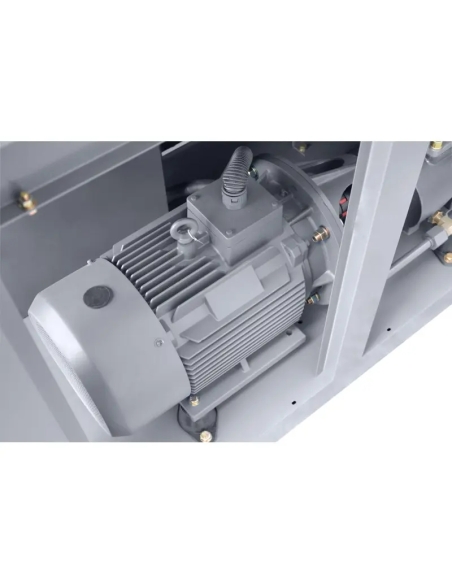

Avantajele motorului asincron de 37 kW cu invertor

• Economie de energie: invertorul permite reglarea lină și precisă a turației motorului asincron. Compresorul își adaptează performanța la necesarul actual de aer comprimat, reducând funcționarea în gol, ciclurile frecvente de pornire și oprire și pierderile de energie prin evacuarea surplusului de aer. În funcție de profilul de consum, economiile pot fi între 25% și 50%.
• Presiune stabilă: reglajul continuu al turației menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuațiile cererii. Această funcție susține utilizarea corectă a sculelor și mașinilor pneumatice și previne vârfurile de presiune.
• Pornire graduală: motorul controlat prin invertor pornește lin, eliminând curenții mari de pornire care pot încărca rețeaua electrică și pot produce căderi de tensiune.
• Uzură mecanică redusă: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului.
• Funcționare mai silențioasă: la o cerere redusă, compresorul funcționează la o turație mai mică și generează mai puțin zgomot.
• Flexibilitate sporită: compresorul cu invertor poate acoperi eficient o plajă largă de cerere de aer comprimat, inclusiv în instalațiile în care consumul variază.
• Control și diagnosticare: invertorul se integrează cu panouri moderne de control și oferă funcții de monitorizare, diagnosticare a erorilor, control de la distanță și planificare a mentenanței.

Motorul asincron și controlul inteligent al invertorului transformă compresorul cu șurub într-o sursă eficientă și flexibilă de aer comprimat, adaptată cerințelor dinamice ale aplicațiilor industriale.

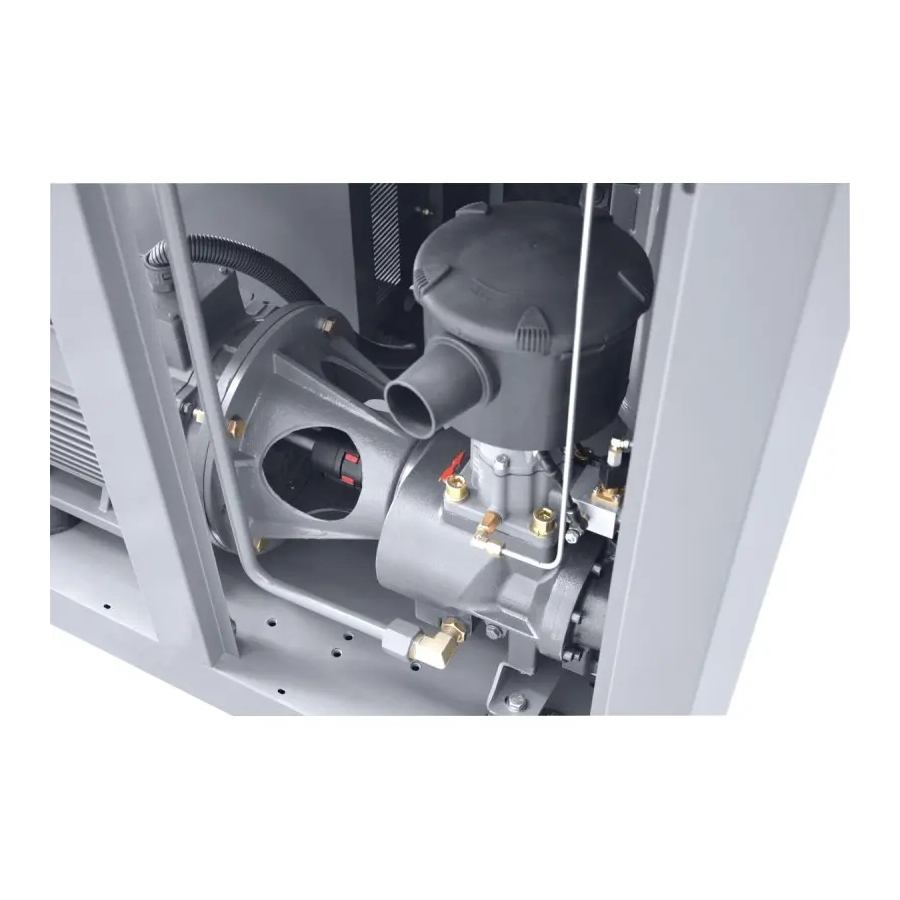

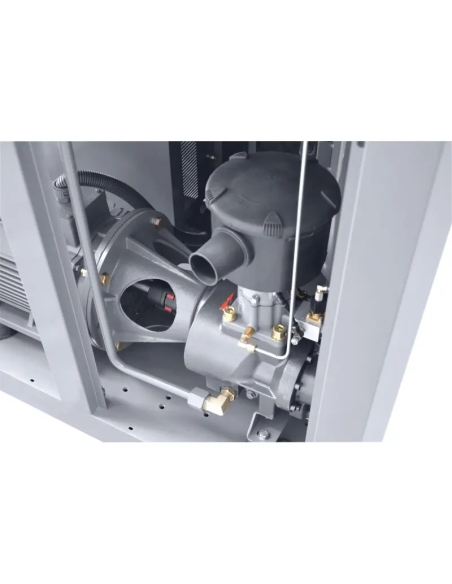

Modulul cu șurub

Compresoarele cu șurub CORMAK, inclusiv modelul THEOR 50 INVERTER, utilizează module avansate tehnologic, concepute pentru performanță și fiabilitate în condiții de exploatare intensivă.

• Tehnologie modernă: modulele cu șurub utilizează soluții pentru optimizarea consumului de energie, inclusiv compatibilitatea cu invertoare, urmărind obținerea unui debit ridicat la un consum redus.
• Precizie și control: soluțiile tehnice permit controlul precis al procesului de producere a aerului comprimat, pentru menținerea unei presiuni stabile și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția solidă și materialele utilizate permit exploatarea modulelor în condiții industriale dificile.

Tehnologia utilizată de CORMAK se bazează pe experiență în domeniul compresoarelor și pe dezvoltarea constantă a soluțiilor pentru eficiență și productivitate.

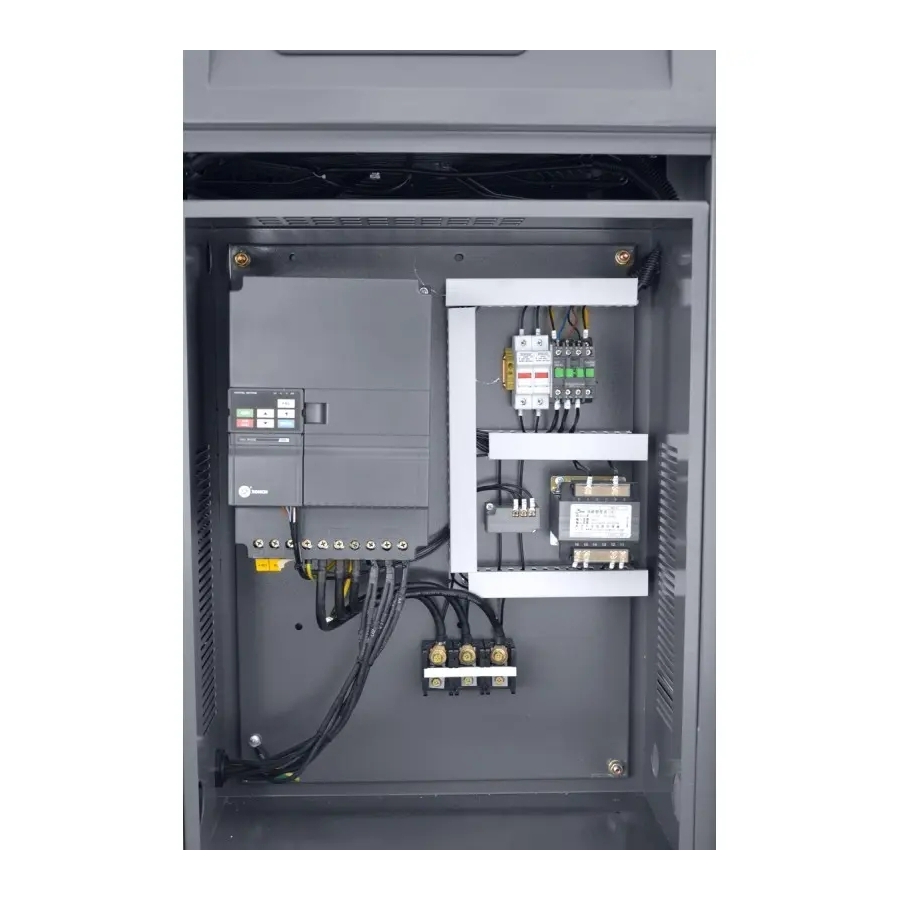

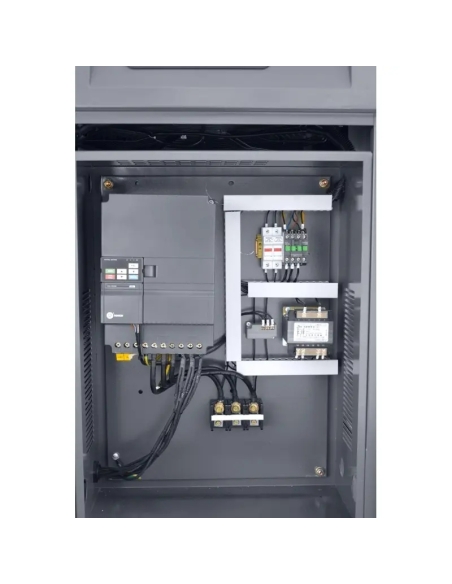

Invertor integrat

În compresoarele cu șurub CORMAK, precum THEOR 50 INVERTER, invertorul integrat gestionează inteligent funcționarea motorului și livrarea aerului comprimat.

Invertorul permite reglarea continuă a turației motorului și controlul precis al debitului. Unitatea livrează cantitatea de aer necesară în acel moment, fără a funcționa permanent la turație maximă sau în regim de mers în gol.

• Pornire lină: invertorul elimină vârfurile de curent la pornire care solicită rețeaua electrică și asigură funcționarea stabilă a echipamentului.
• Eficiență energetică: acționarea cu viteză variabilă ajustează dinamic consumul de energie la necesarul curent de aer. În funcție de specificul consumului, se pot obține economii de energie electrică de până la 50%.
• Solicitări mecanice reduse: funcționarea fără porniri și opriri bruște reduce solicitările asupra motorului, blocului cu șurub și celorlalte componente.

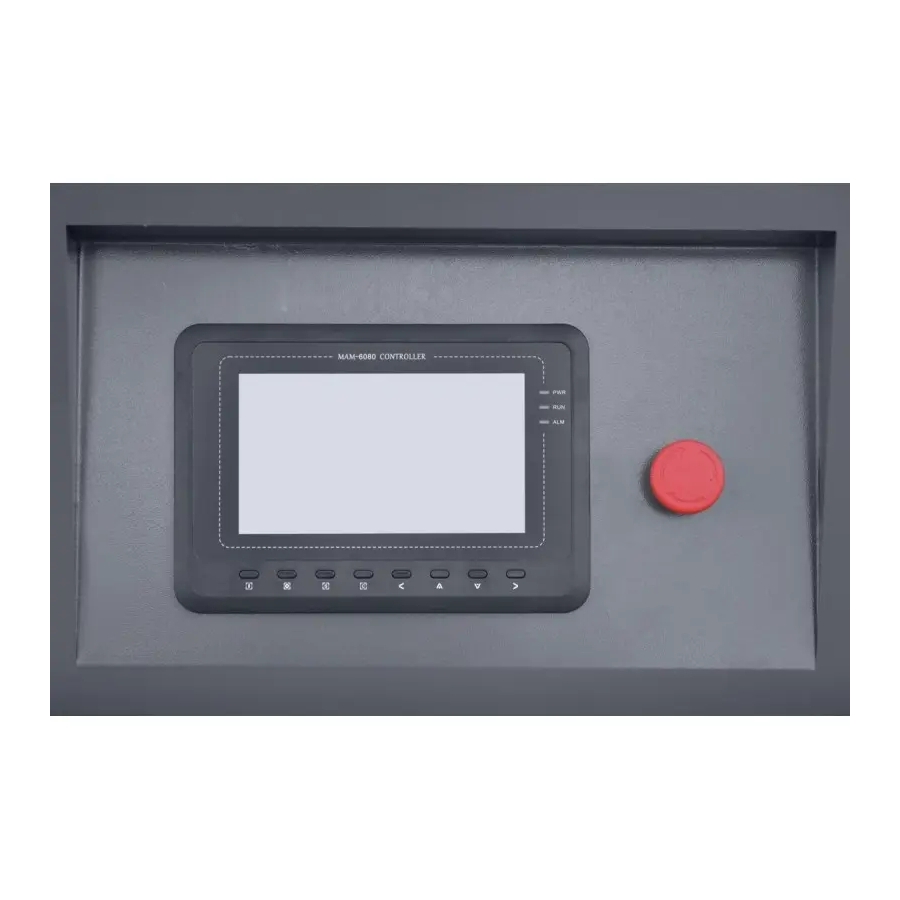

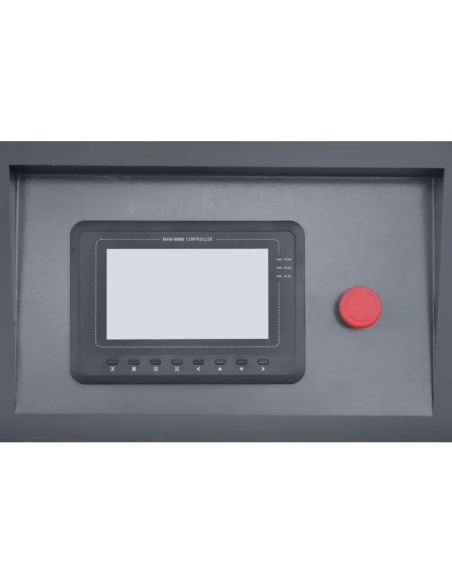

Panou de control CORMAK

Modelul THEOR 50 INVERTER este echipat cu panoul din seria MAM, conceput pentru gestionarea sistemului de aer comprimat, monitorizarea în timp real și reacția rapidă la modificarea parametrilor de lucru.

• Monitorizare completă: panoul permite urmărirea continuă a parametrilor principali, precum presiunea, temperatura și starea de funcționare.
• Reglarea setărilor: interfața intuitivă permite ajustarea parametrilor în funcție de cerințele instalației.
• Alerte imediate: în cazul unei nereguli, al unei defecțiuni sau al necesității unei revizii, controlerul afișează notificarea corespunzătoare.

Documentație pentru UDT

Compresorul este însoțit de documentația necesară pentru înregistrarea la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

• Declarație de conformitate
• Certificat pentru rezervor, împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Manual de utilizare în limba poloneză

Parametri tehnici – CORMAK THEOR 50 INVERTER

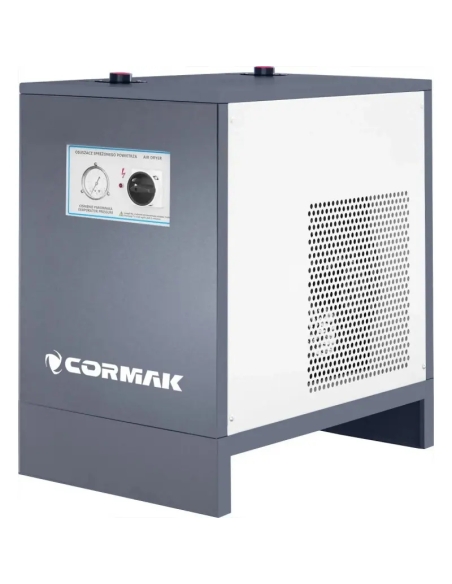

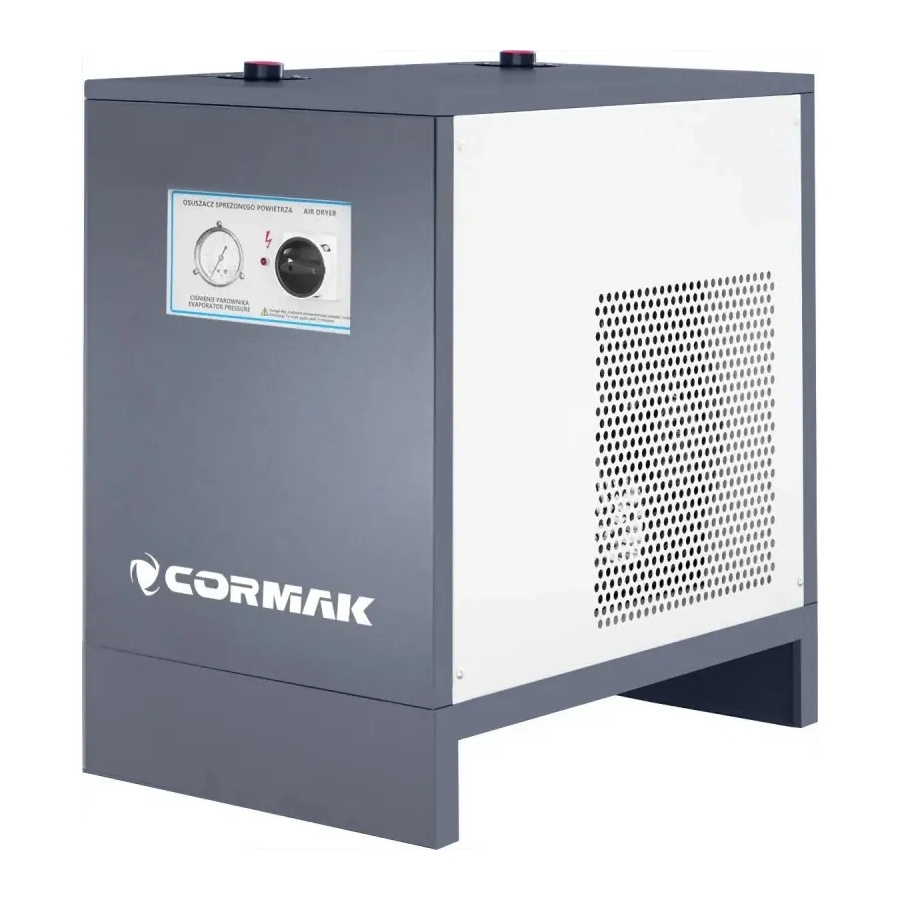

Uscător frigorific de aer comprimat IZBERG N50S

Uscătorul frigorific de aer comprimat CORMAK este un echipament industrial proiectat pentru eliminarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia de răcire susține funcționarea stabilă a echipamentelor alimentate cu aer comprimat și protejează componentele instalației.

Avantajele uscătorului de aer comprimat

• Sistem frigorific avansat: procesul în două etape de răcire a aerului până la punctul de rouă asigură separarea eficientă a umidității și a particulelor de ulei.
• Presiune de până la 10 bar: echipamentul este adaptat sistemelor industriale standard.
• Debit ridicat: debitul de până la 7000 l/min permite utilizarea în sisteme medii și mari de aer comprimat.
• Consum redus: ventilatorul cu turație variabilă reduce puterea absorbită la 1,37 kW.
• Purjare automată: supapa evacuează condensul fără supravegherea operatorului.
• Construcție compactă: dimensiunile permit integrarea în sistemele pneumatice existente.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate, utilizând un schimbător de căldură, un evaporator, un separator de condens și un sistem de reglare a ventilatorului.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și creșterea eficienței energetice a sistemului.

Evaporatorul sistemului de răcire

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la punctul de rouă de 3°C. Procesul determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens intră în separator, unde condensul este separat și evacuat automat în afara echipamentului.

Sistem de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă adaptează intensitatea răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență

Tehnologia frigorifică permite eliminarea apei și a uleiului, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă contribuie la menținerea uniformă a calității aerului.

Aplicații ale uscătorului

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt necesare pentru funcționarea corectă a mașinilor și echipamentelor.

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după utilizarea filtrelor conforme cerințelor de igienă
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echiparea uscătorului

• Supapă automată de purjare a condensului
• Separator integrat de apă și ulei
• Ventilator cu viteză variabilă și adaptare automată la condițiile de lucru
• Sistem electronic de control pentru stabilitatea parametrilor
• Carcasă compactă și durabilă, rezistentă la condiții industriale

Parametri tehnici – IZBERG N50S

Tratarea aerului comprimat

Uscătorul frigorific de aer comprimat CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic, în special în instalațiile în care sunt necesare puritatea aerului și protecția mașinilor împotriva coroziunii și defecțiunilor.

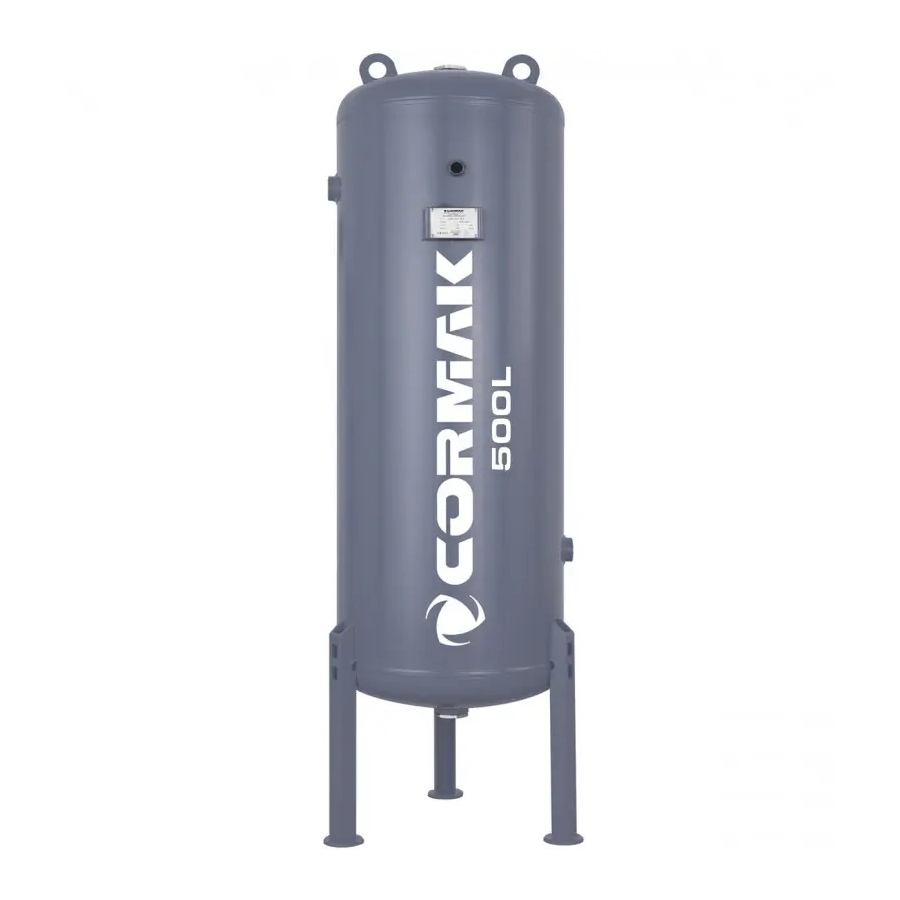

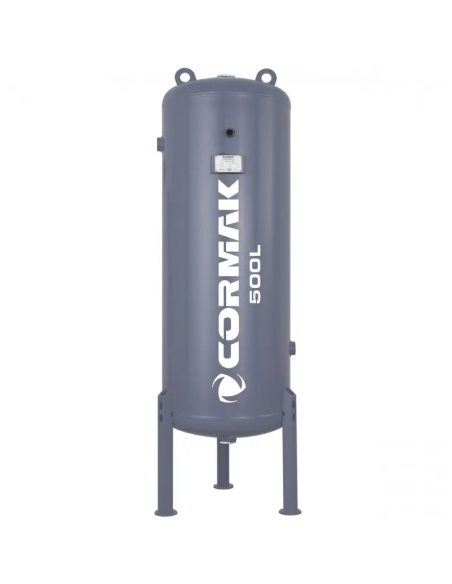

Rezervor pentru aer comprimat CORMAK 500 l

Rezervorul sub presiune CORMAK, cu o capacitate de 500 litri și o presiune de lucru de 11 bar, este conceput pentru stocarea aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit utilizarea rezervorului ca element de stocare și stabilizare a parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 500 l

• Construcție pentru presiune: rezervorul este realizat din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
• Certificare UDT și CE: conformitate cu standardele europene de siguranță și calitate.
• Presiune de lucru: 11 bar, pentru utilizare în sisteme pneumatice cu cerințe diferite.
• Capacitate: 500 litri, pentru alimentarea stabilă a instalației pneumatice și reducerea frecvenței pornirii compresorului.
• Racorduri multiple: până la 6 racorduri cu diametre 1.1/4", 2",1/2".
• Protecție anticorozivă: strat de vopsea aplicat la interior și exterior.
• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

Construcția rezervorului

Rezervorul de aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, este conceput pentru presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu plăcuță de identificare, simbol CE și numărul organismului notificat UDT. Sunt incluse documentația tehnică, pașaportul și certificatele de material.

Stabilizarea presiunii

Datorită capacității de 270 litri, rezervorul funcționează ca tampon de aer și stabilizează presiunea în sistemul pneumatic. Astfel, echipamentele alimentate cu aer comprimat funcționează uniform, iar numărul ciclurilor de pornire și oprire a compresorului este redus. Construcția verticală permite instalarea în spații limitate.

Un rezervor ales corespunzător minimizează scăderile de presiune și previne suprasolicitarea sistemului pneumatic.

Utilizări industriale și de atelier

Rezervoarele sub presiune CORMAK sunt utilizate în sectoare industriale, service-uri auto, fabrici, companii de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: tampon de presiune care reduce frecvența funcționării compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizare și vopsitorie: integrarea în instalații industriale și sisteme de vopsire.
• Comandă pneumatică: componentă pentru sistemele de comandă pneumatică.

Echiparea standard a rezervorului

• Orificii de racord: 6 buc. – diametre 1.1/4", 2",1/2"
• Plăcuță de identificare cu simbol CE
• Numărul organismului notificat UDT
• Documentație tehnică completă și pașaport de presiune
• Strat anticoroziv interior și exterior

Parametri tehnici – rezervor CORMAK 500 l

Accesorii pentru rezervor

• 1 dop ½"
• Manometru și reducție la 1/2|"
• Teu ½"
• Intrare-ieșire 1/1,4-3/4"
• Supapă de purjare a apei ½"

Atenție: supapa de siguranță nu este inclusă în setul de accesorii.
