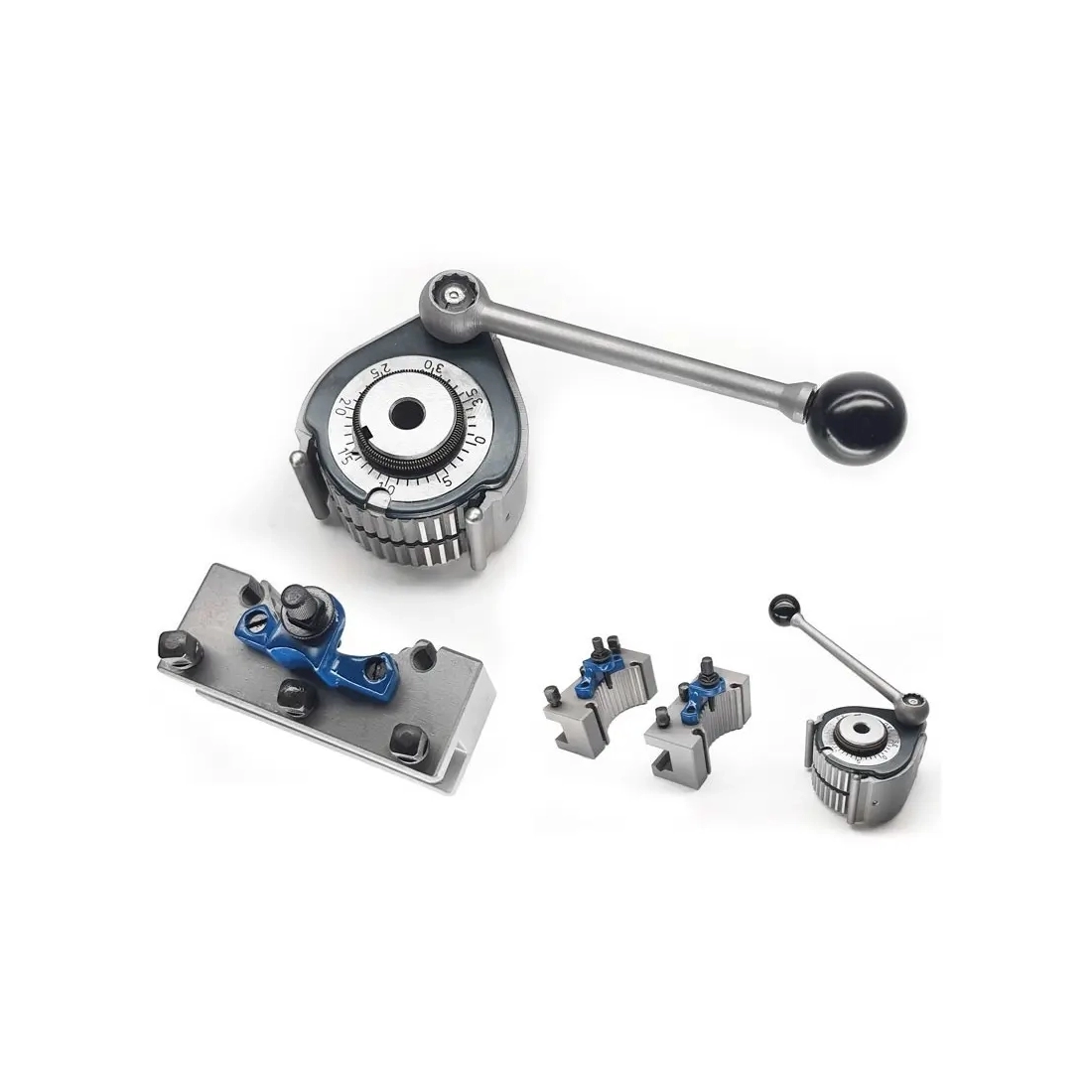

Suport portcuțit cu schimbare rapidă CORMAK Multifix tip E ED20100

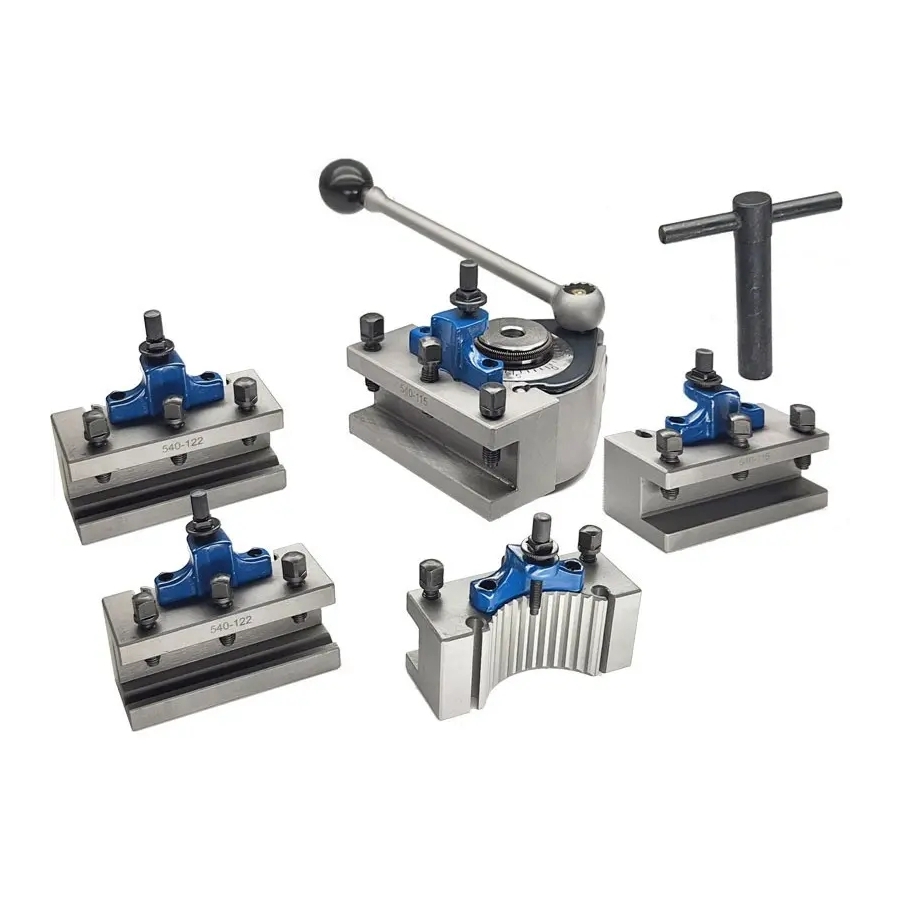

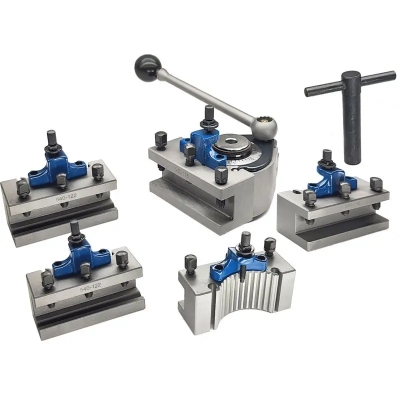

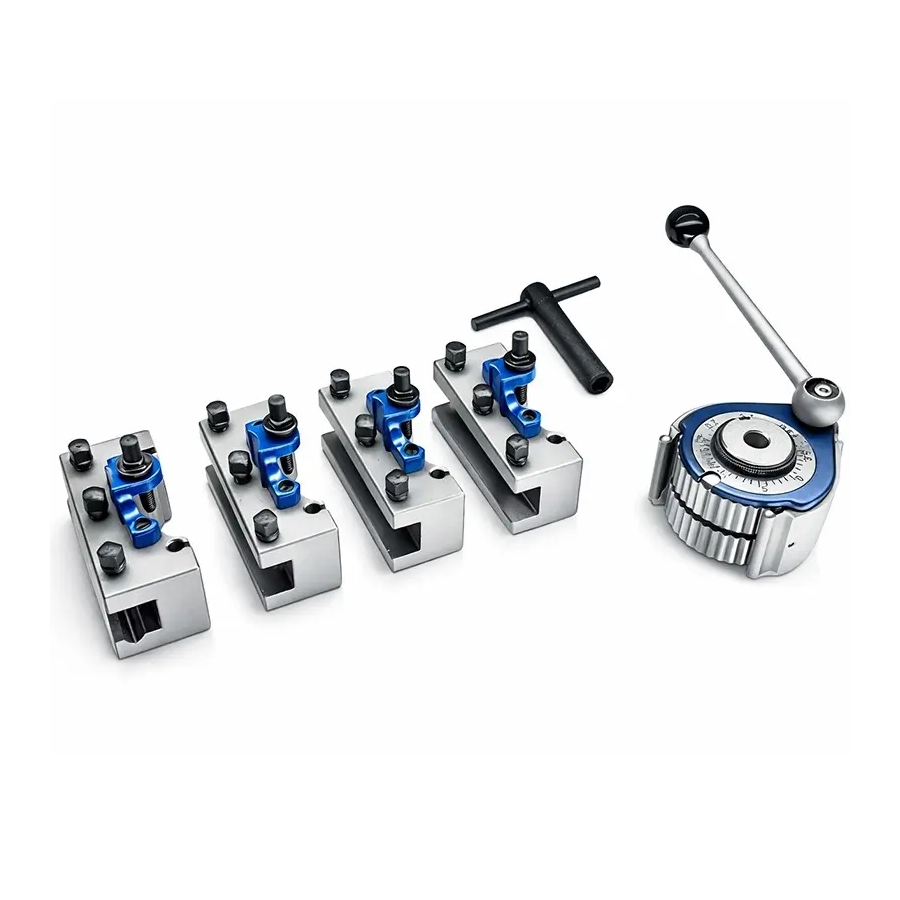

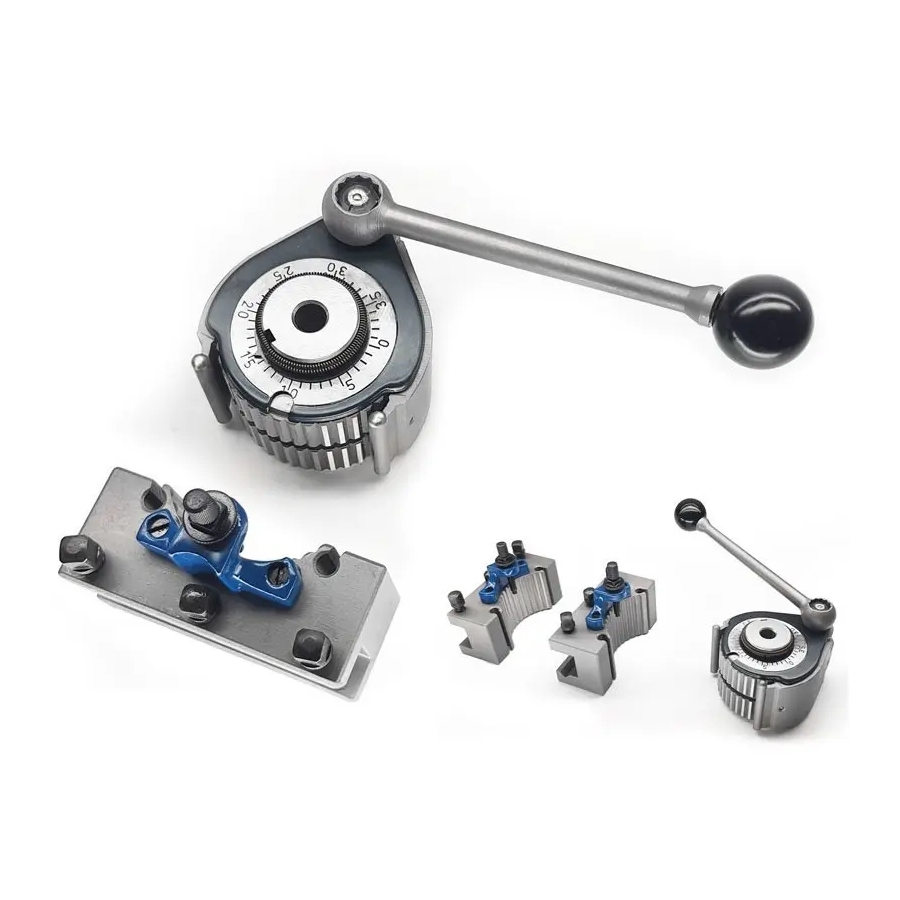

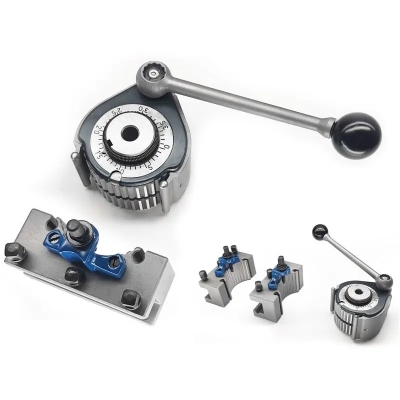

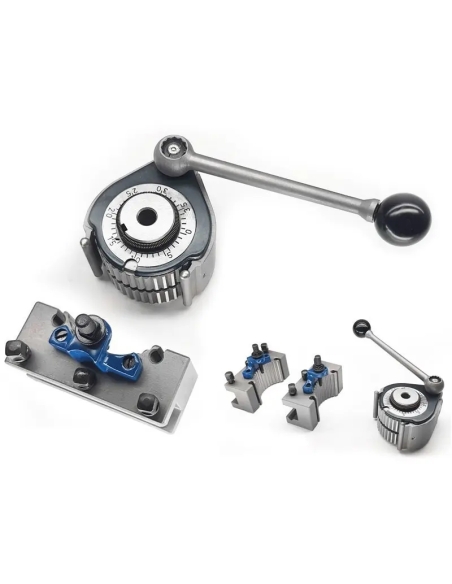

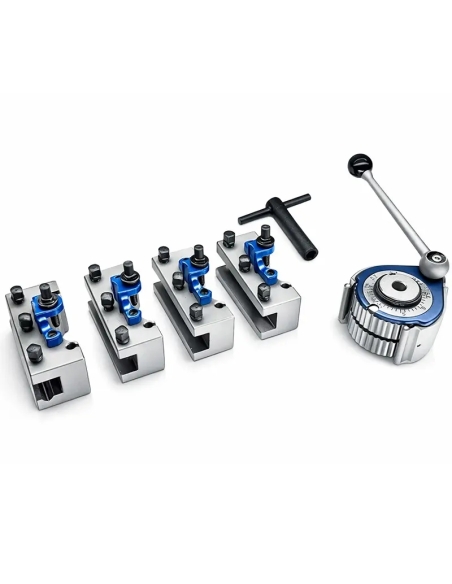

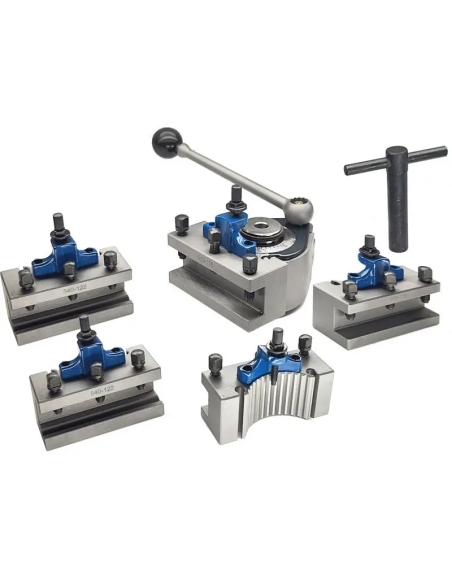

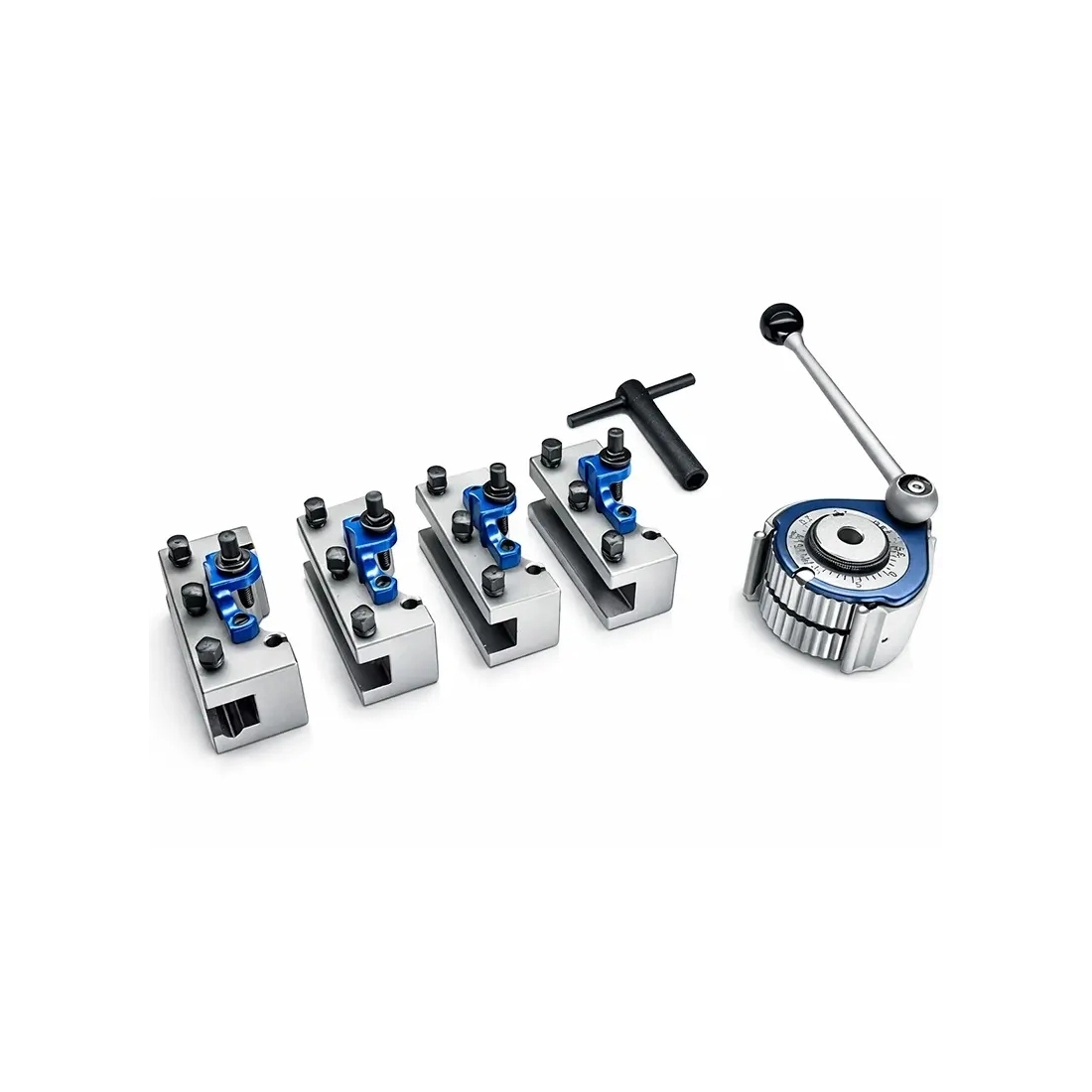

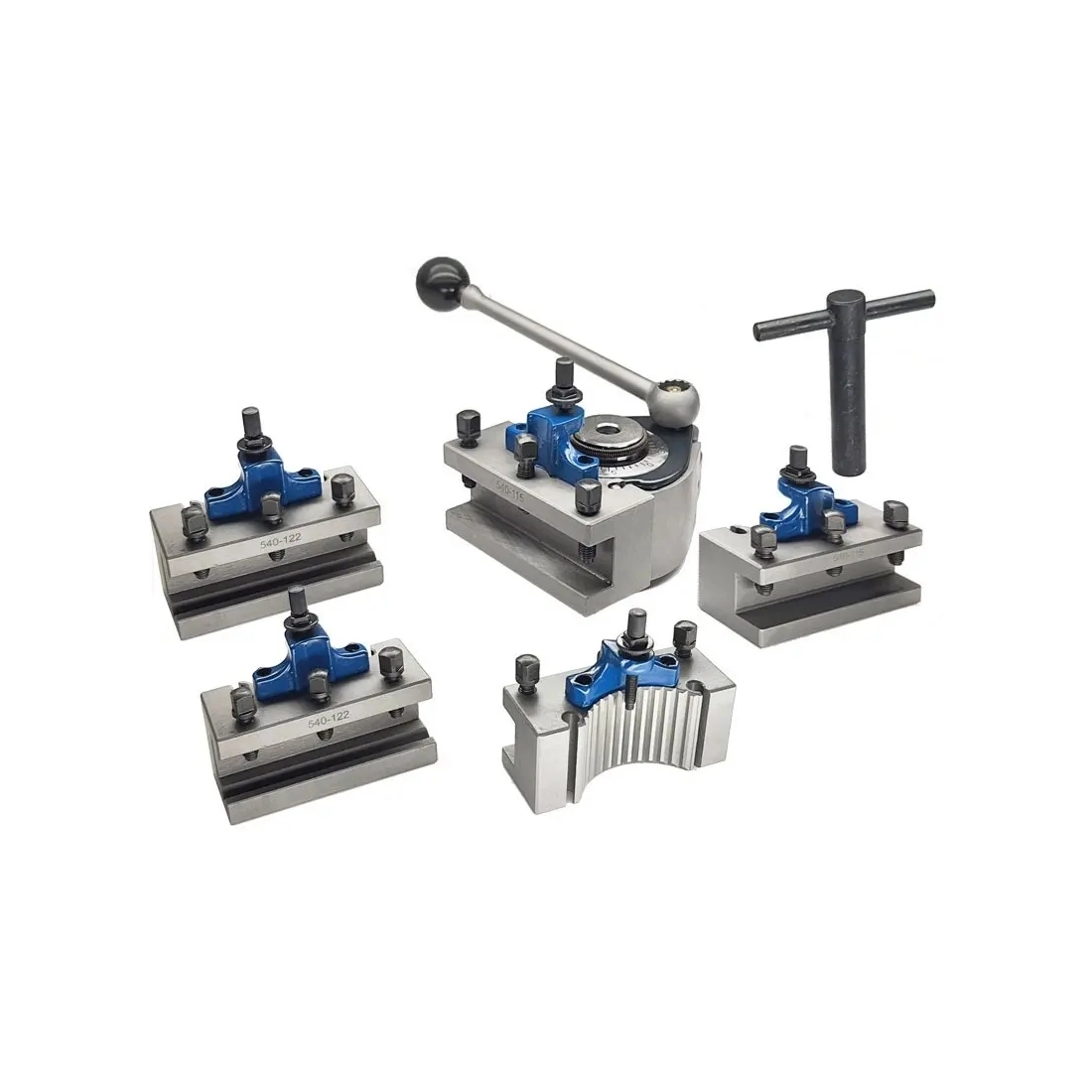

Setul conține

  • Corp cu pârghie de fixare: cap 540-200 x 1 buc.

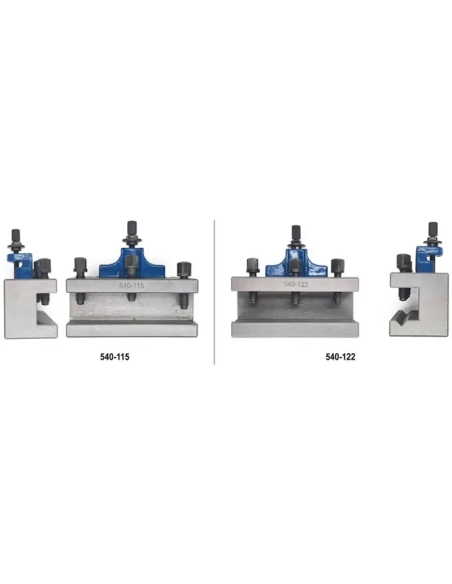

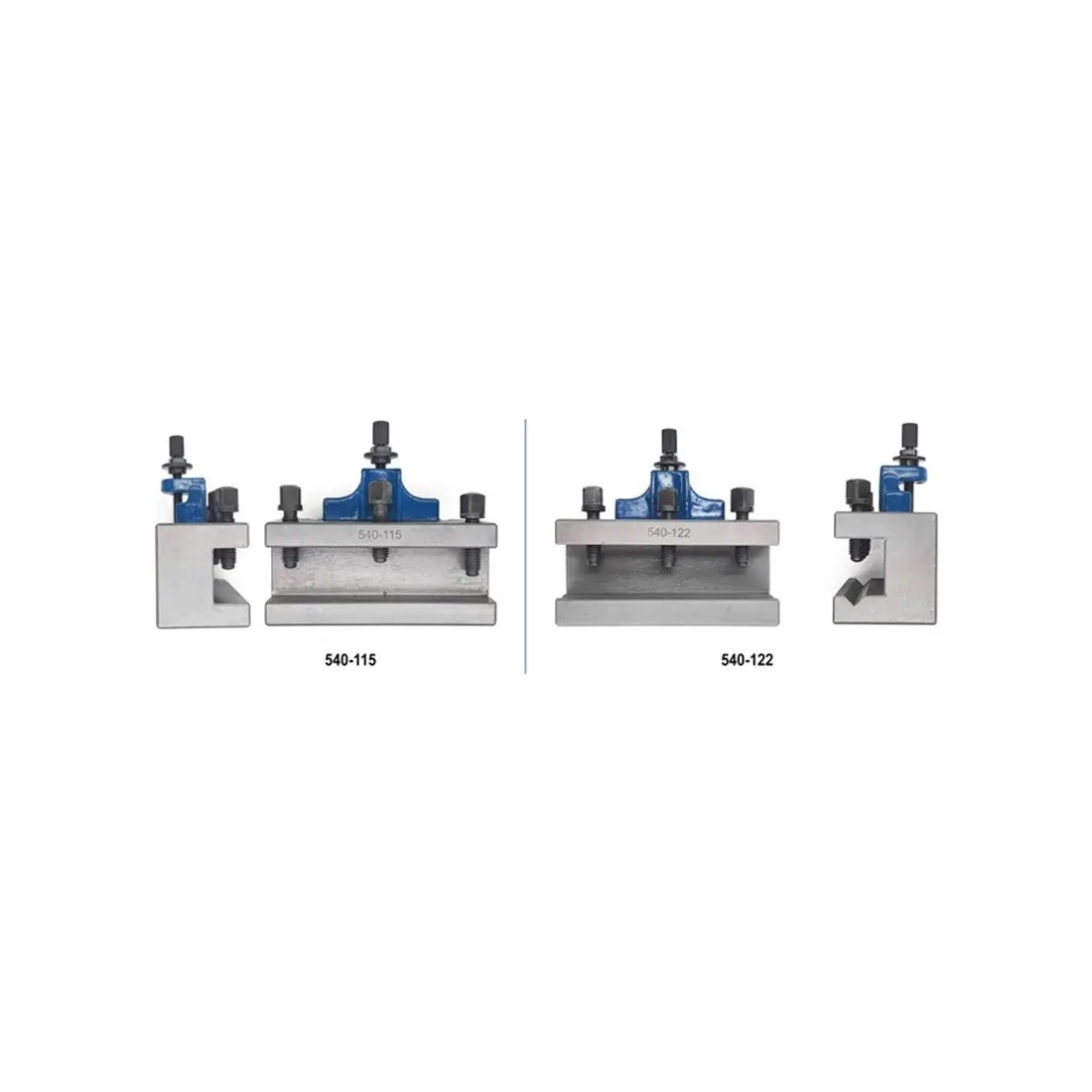

  • Portcuțit: 540-211 x 3 buc.
  • Portcuțit: 540-220 x 1 buc.
  • Cheie tubulară pătrată: 1 buc.

Caracteristici

  • Reglaj fin și continuu al poziției vârfului sculei față de axa de rotație a strungului.
  • Fără utilizarea plăcuțelor distanțiere.

Orificiul din discul de centrare trebuie alezat la diametrul R, corespunzător diametrului șurubului de strângere al saniei (suportului).

Parametri tehnici – ED20100

MărimeDimensiunea ADimensiunea BTip portcuțitDimensiunea CC max.Dimensiunea DDimensiunea Ecscsc
Mărimea Aa18-26 mmpână la 12 mmAaD125012 mm12 mm37 mm36 mm50 mm
Mărimea A30-39 mmpână la 20 mmAD209020 mm31 mm53 mm56 mm90 mm
Mărimea B37-57 mmpână la 25 mmBD2512032 mm51 mm79 mm85 mm120 mm
Mărimea C47-87 mmpână la 32 mmCD3215040 mm70 mm110 mm115 mm150 mm
Mărimea E28-39 mmpână la 20 mmED2010020 mm31 mm68 mm70 mm150 mm
Schimbare scule
Rapidă
Tip produs
Suport portcuțit
Utilaje compatibile
Strung
Tip portsculă
ED20100
Sistem de prindere
MULTIFIX
Mărime
E
Reglare înălțime sculă
Fină și continuă
Dimensiunea A
28–39 mm
Dimensiunea B
până la 20 mm
Dimensiunea C
20 mm
Dimensiunea C maximă
31 mm
Dimensiunea D
68 mm
Dimensiunea E
70 mm
Plăcuțe distanțiere
Nu sunt necesare
imak MULTIFIX E

Suport portcuțit cu schimbare rapidă CORMAK Multifix tip E ED20100

CK.209 | MPN: imak MULTIFIX E

Suportul portcuțit CORMAK Multifix tip E ED20100 permite fixarea rapidă și precisă a sculelor de așchiere pe strung și schimbarea instantanee a cuțitelor fără resetare.

Sistemul Multifix asigură prinderea stabilă a sculei, reglarea exactă a înălțimii tăișului, un plus de confort, accelerarea lucrului și îmbunătățirea repetabilității prelucrării.

4.060 lei cu TVA
621 EURO fără TVA
Produs disponibil pentru precomandă. Solicitarea se finalizează prin emiterea unei proforme.
