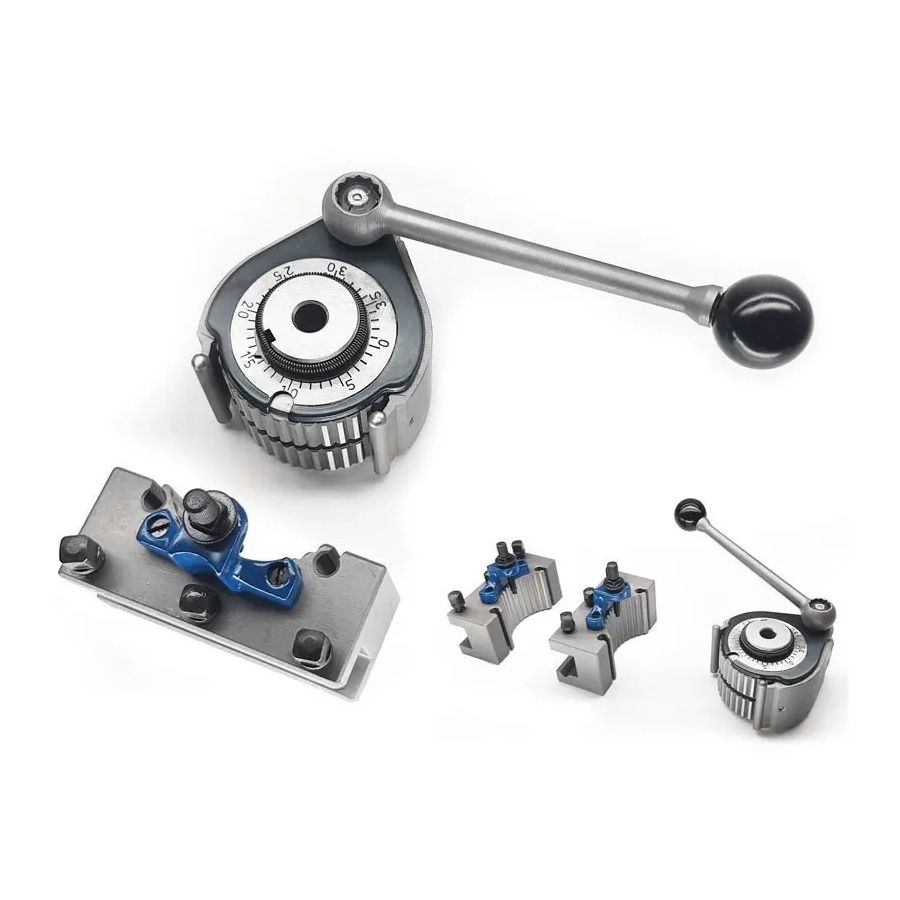

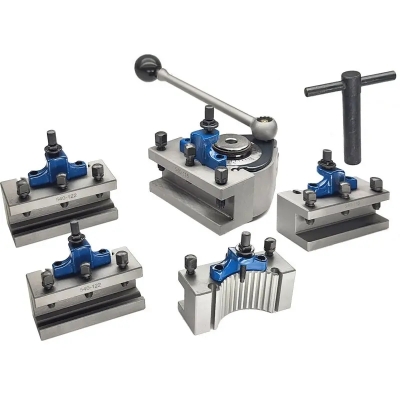

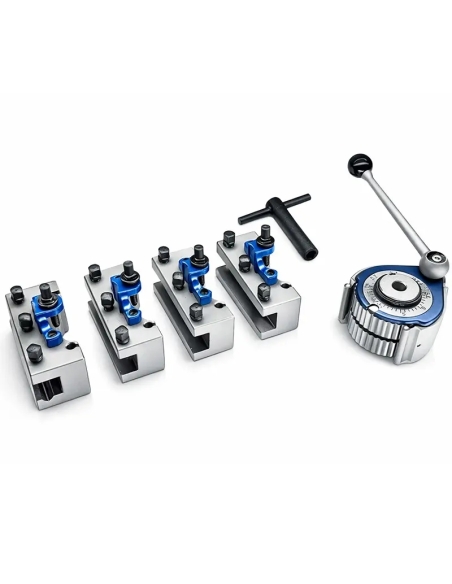

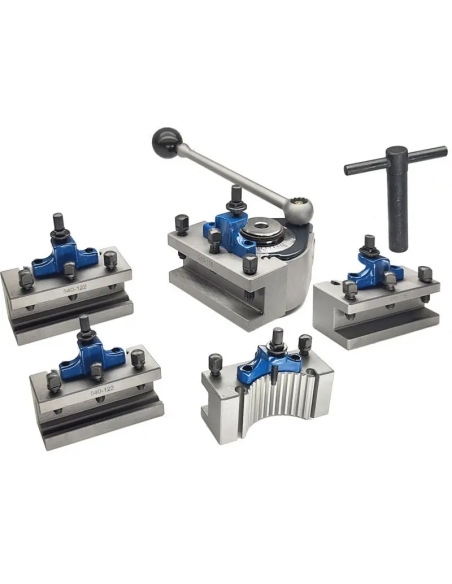

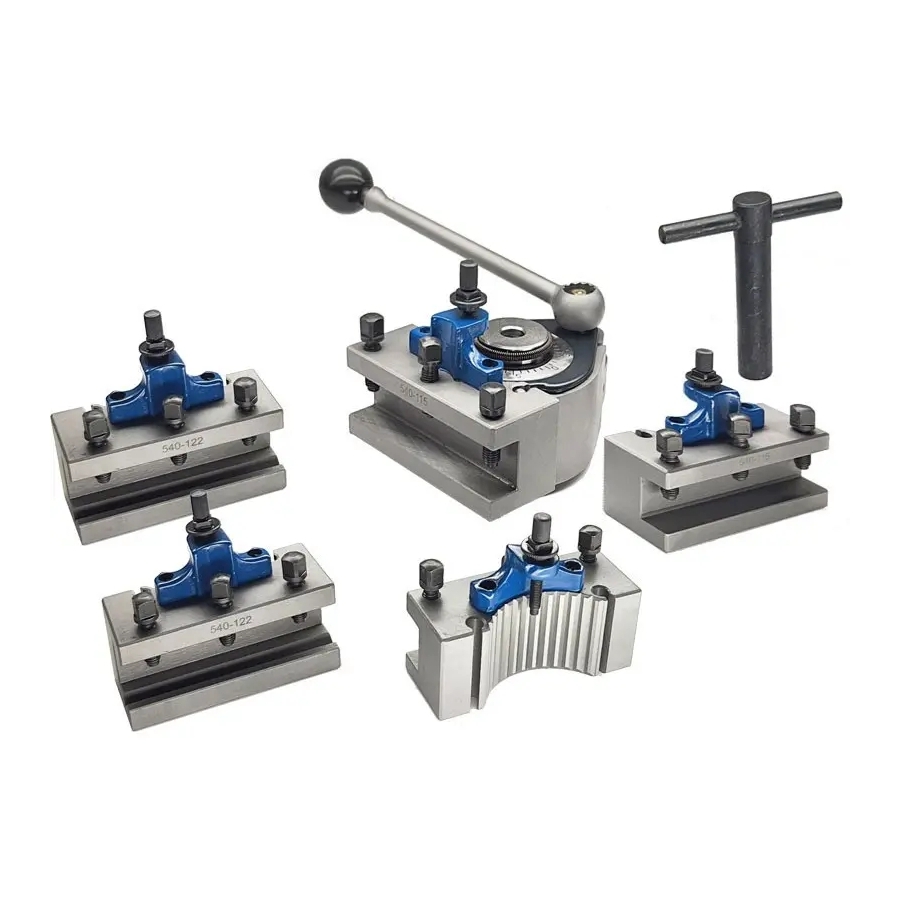

Suport de cuțite cu schimbare rapidă MULTIFIX C CD32150

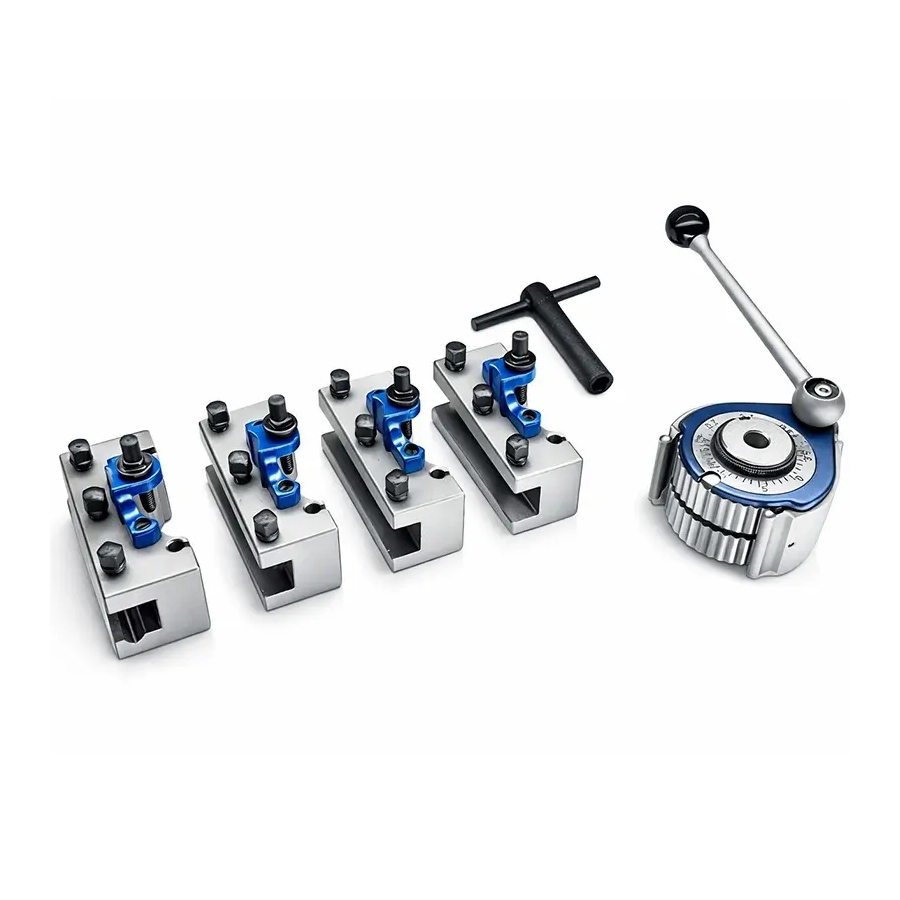

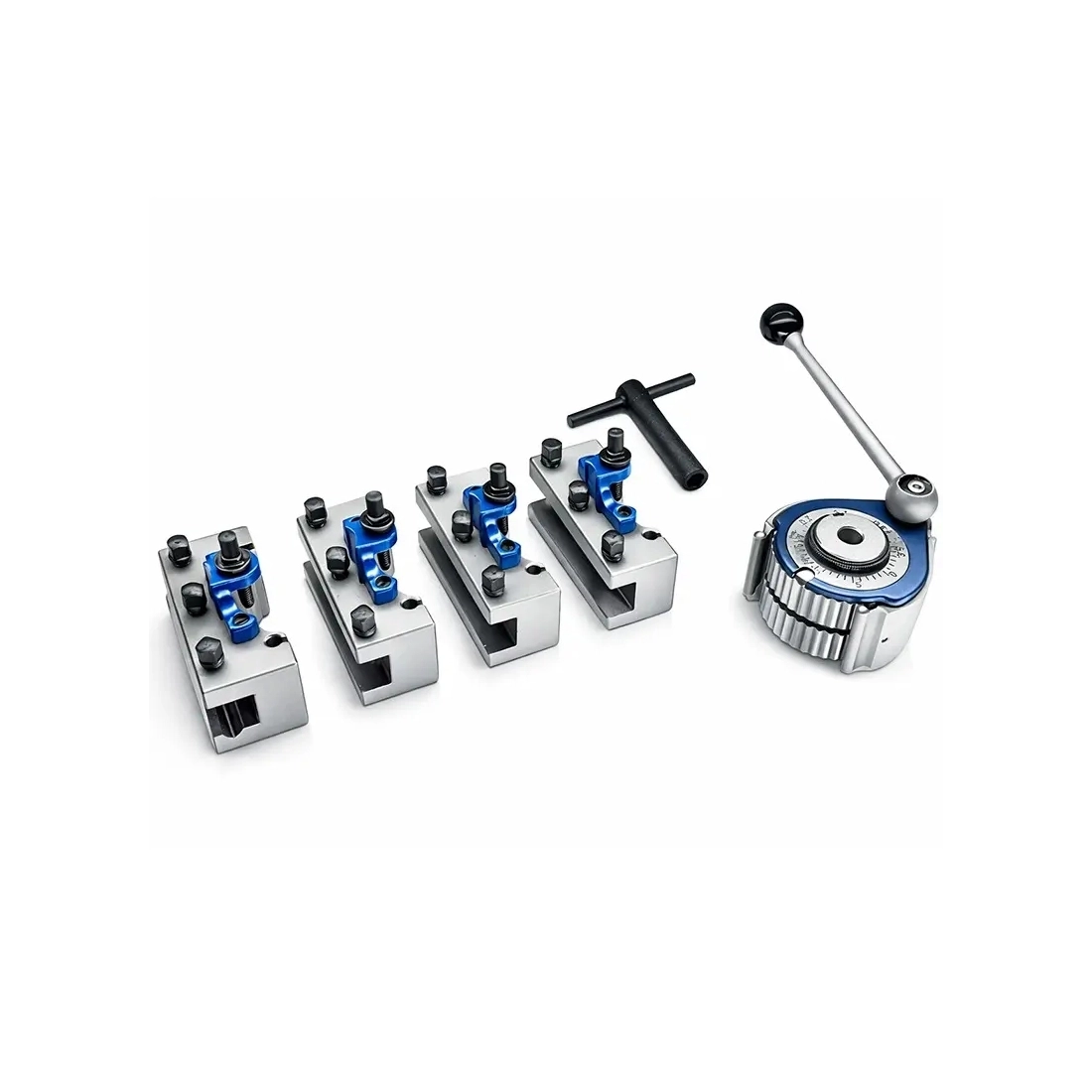

Setul include

  • Corp cu pârghie de prindere: cap 540-200 x 1 buc
  • Portcuțit: 540-211 x 3 buc
  • Portcuțit: 540-220 x 1 buc
  • Cheie tubulară pătrată: 1 buc

Caracteristici

  • Reglaj fin: reglaj continuu al poziției vârfului sculei față de axa de rotație a strungului
  • Fără utilizarea plăcuțelor distanțiere

Parametri tehnici

Orificiul din discul de centrare trebuie alezat la diametrul R, adecvat diametrului șurubului de strângere al suportului.

Dimensiunea ADimensiunea BTip portcuțitDimensiunea CC max.Dimensiunea DDimensiunea Ecscsc
Mărimea Aa18-26 mmpână la 12 mmAaD125012 mm12 mm37 mm36 mm50 mm
Mărimea A30-39 mmpână la 20 mmAD209020 mm31 mm53 mm56 mm90 mm
Mărimea B37-57 mmpână la 25 mmBD2512032 mm51 mm79 mm85 mm120 mm
Mărimea C47-87 mmpână la 32 mmCD3215040 mm70 mm110 mm115 mm150 mm
Mărimea E28-39 mmpână la 20 mmED2010020 mm31 mm68 mm70 mm150 mm
Schimbare scule
Rapidă
Tip produs
Suport de cuțite pentru strung
Tip portsculă
CD32150
Sistem de prindere
MULTIFIX
Mărime
C
Reglare înălțime sculă
Fină și continuă
Dimensiunea A
47–87 mm
Dimensiunea B
până la 32 mm
Dimensiunea C
40 mm
Dimensiunea C maximă
70 mm
Dimensiunea D
110 mm
Dimensiunea E
115 mm
Plăcuțe distanțiere
Nu sunt necesare
imak MULTIFIX C

Suport de cuțite cu schimbare rapidă MULTIFIX C CD32150

CK.3673 | MPN: imak MULTIFIX C

Suportul de cuțite cu schimbare rapidă MULTIFIX C CD32150 permite fixarea rapidă și precisă a sculelor așchietoare pe strung și schimbarea imediată a cuțitelor fără reajustare.

Sistemul Multifix asigură prinderea stabilă a sculei și reglarea exactă a înălțimii tăișului, accelerând lucrul și îmbunătățind repetabilitatea prelucrării.

9.697 lei cu TVA
1,484 EURO fără TVA
Produs disponibil pentru precomandă. Solicitarea se finalizează prin emiterea unei proforme.
