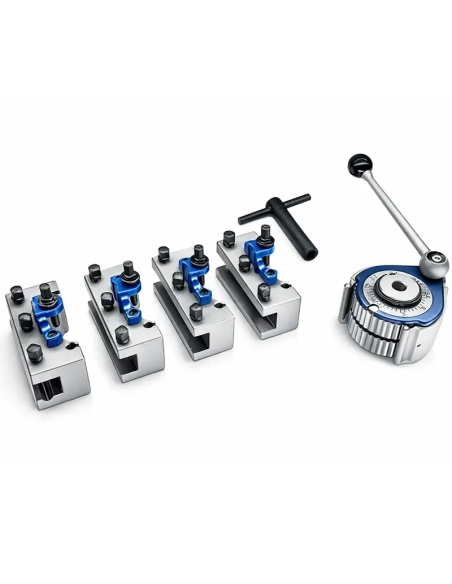

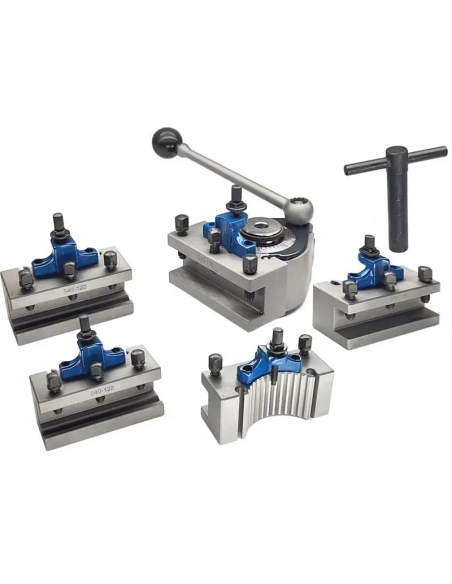

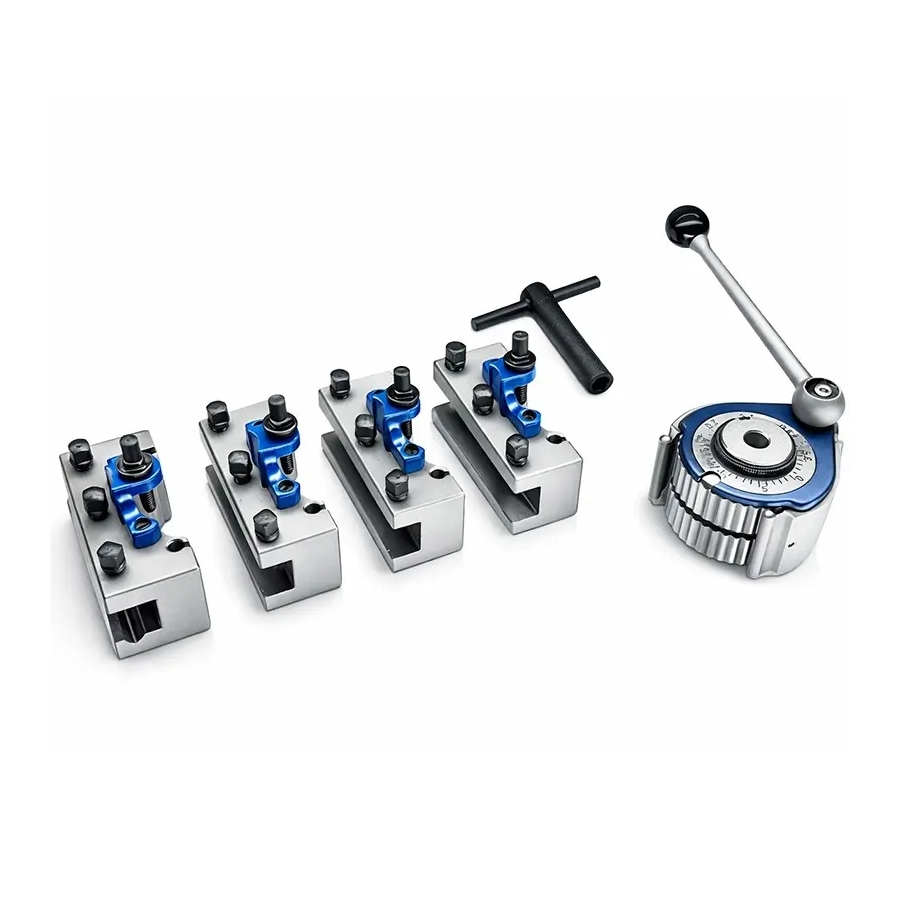

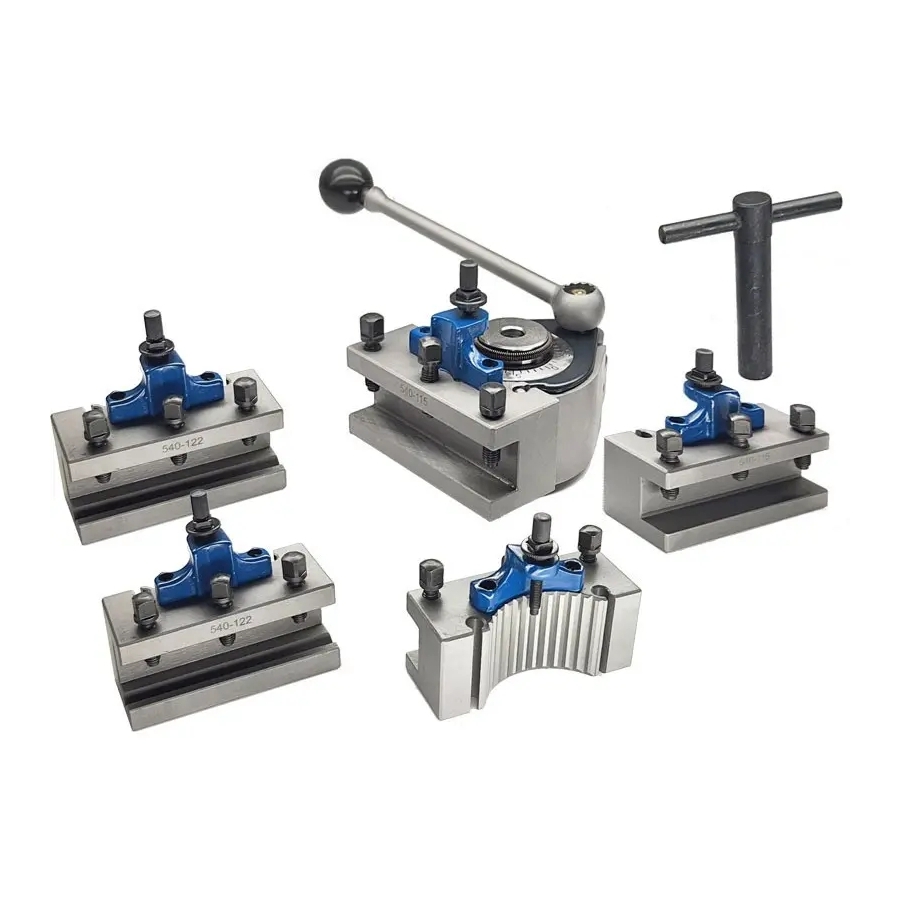

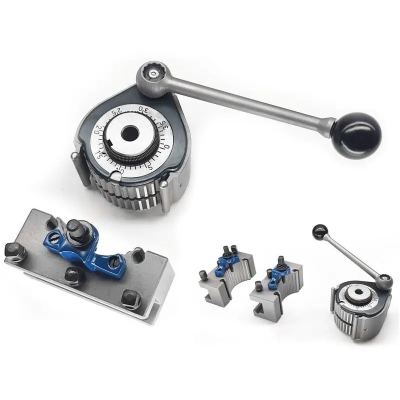

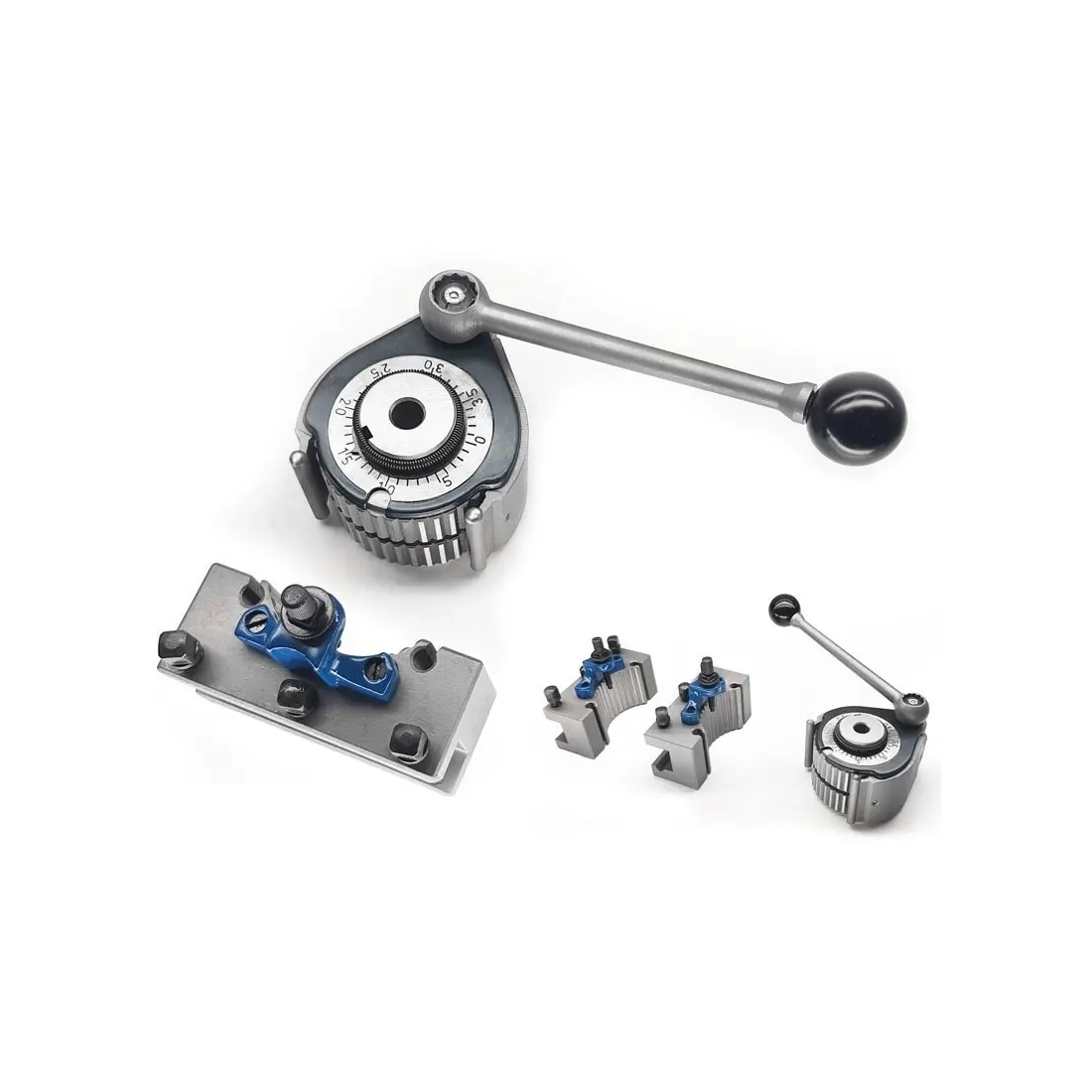

Suport de cuțite cu schimbare rapidă MULTIFIX B BD25120

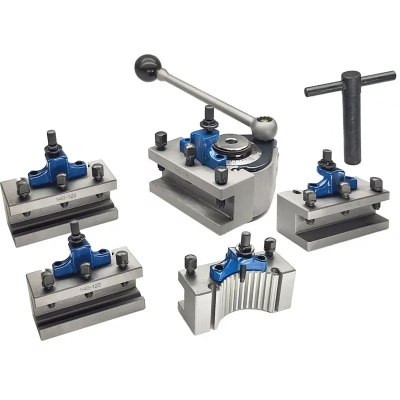

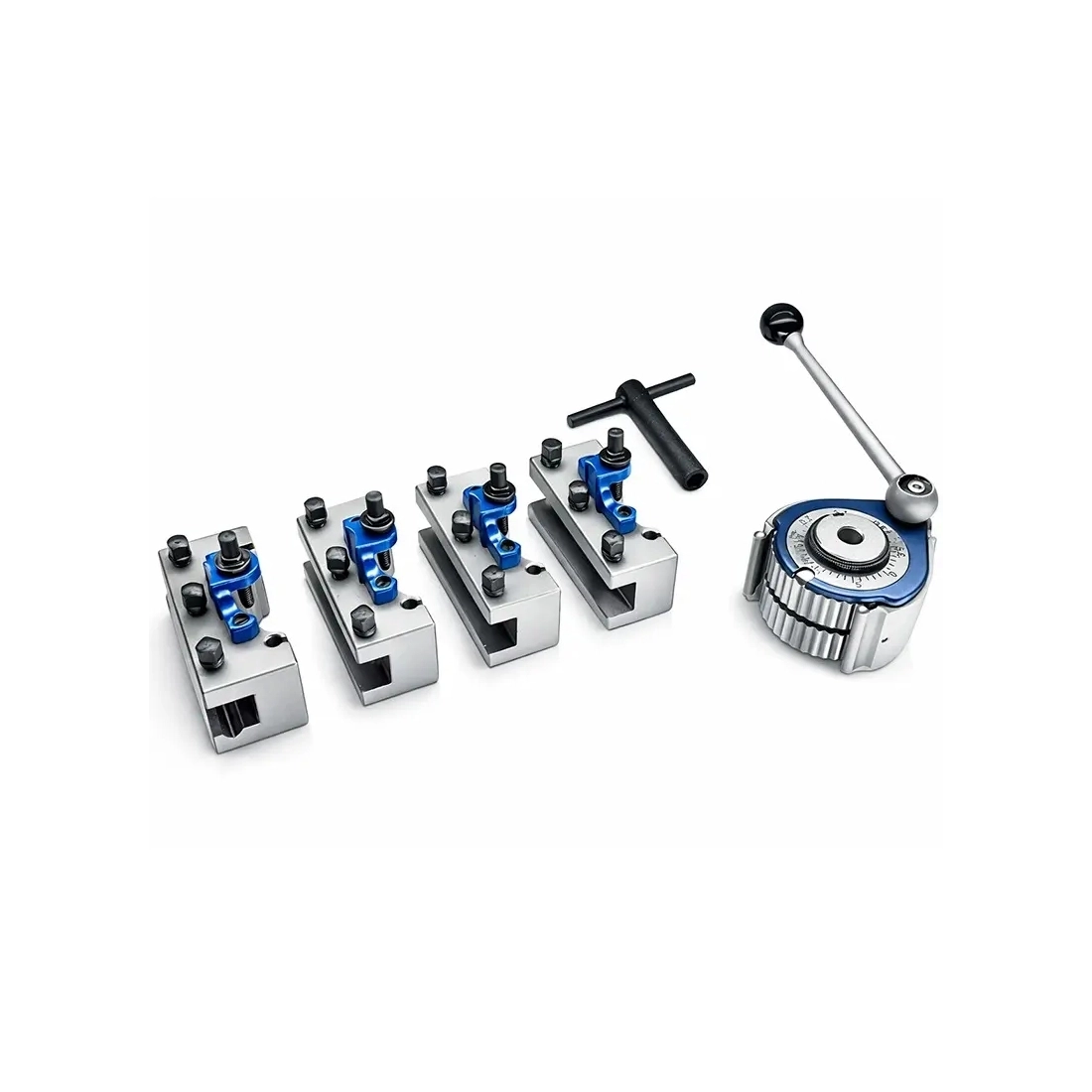

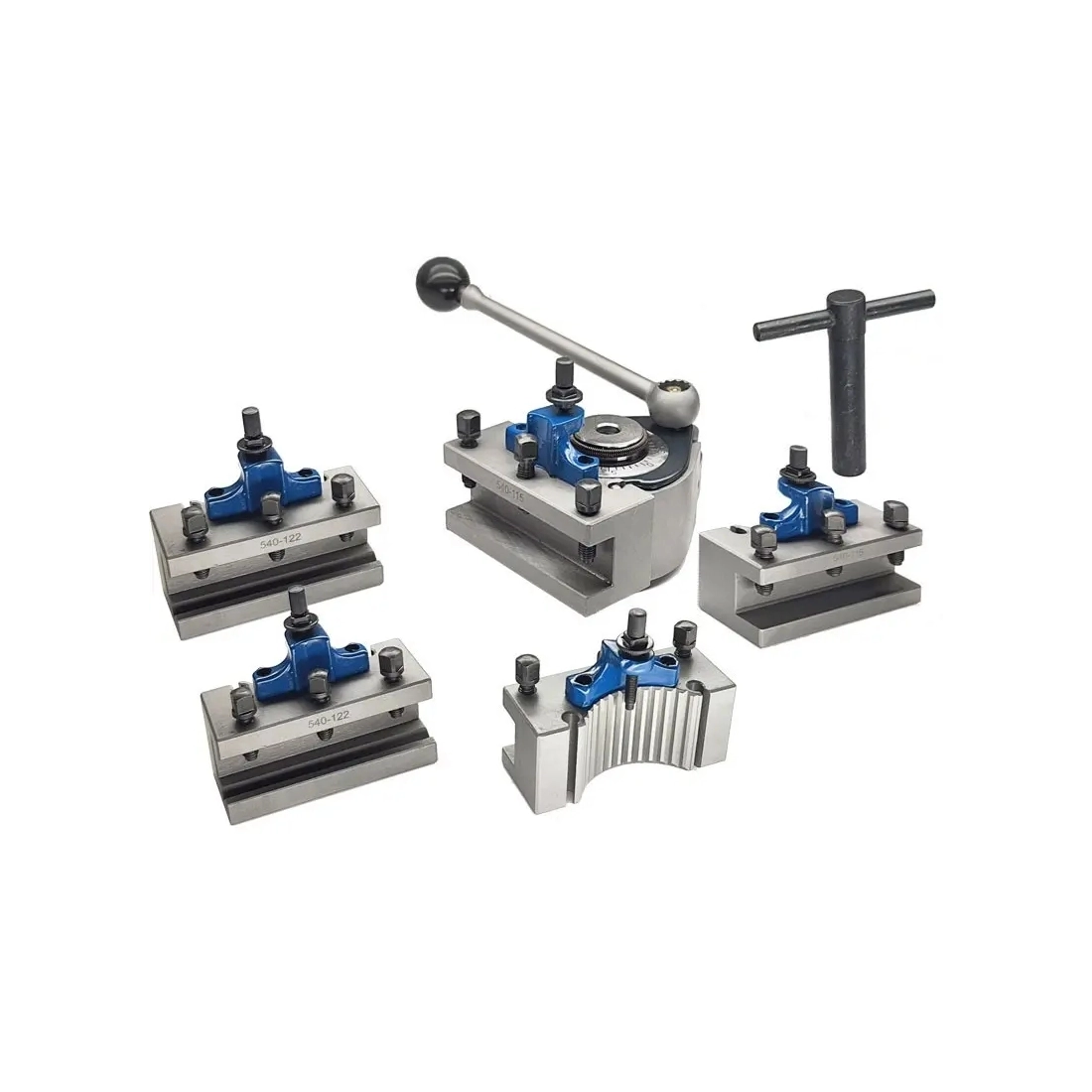

Setul include

  • Corp cu levier: cap 540-200 x 1 buc.

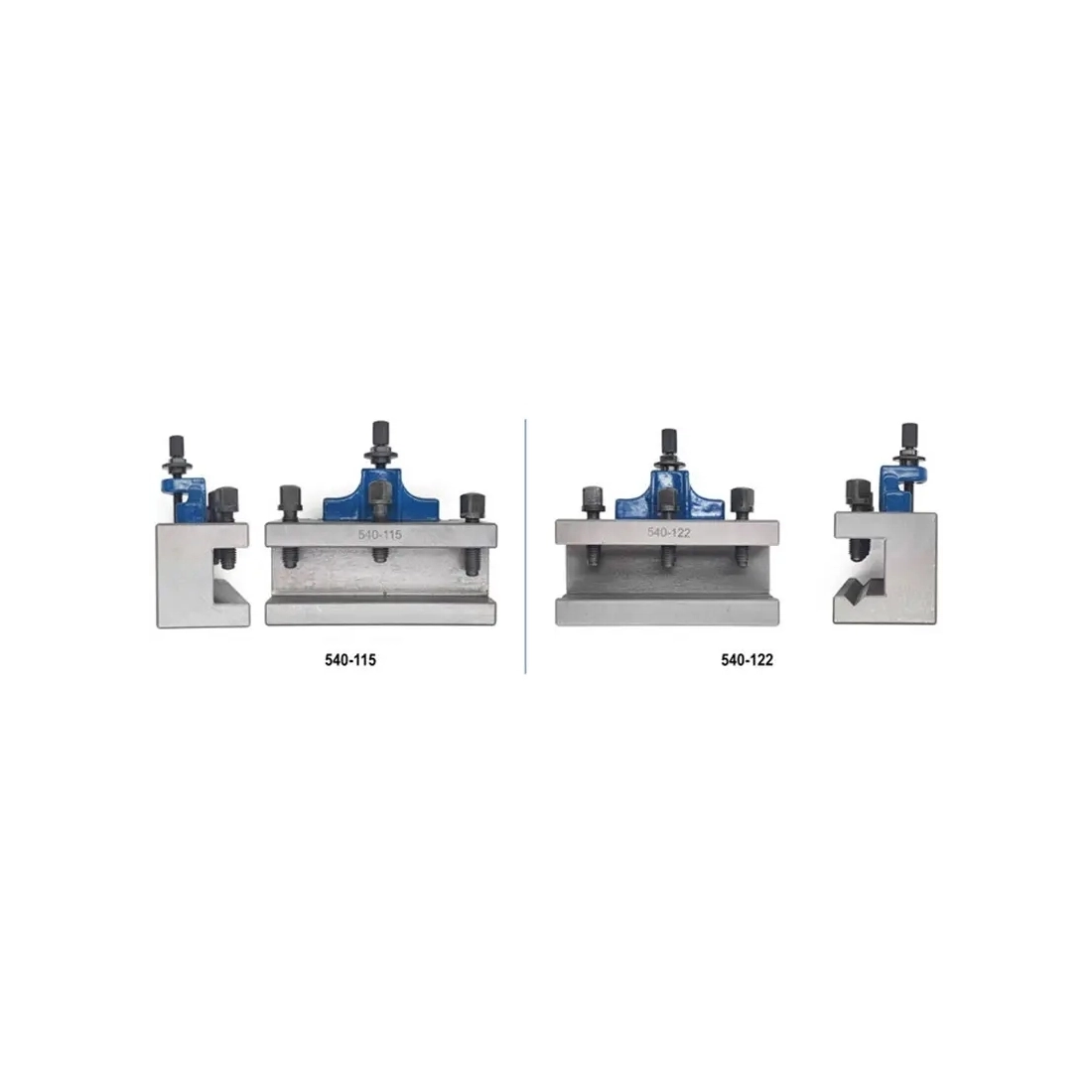

  • Portcuțit: 540-211 x 3 buc.
  • Portcuțit: 540-220 x 1 buc.
  • Cheie: 1 cheie tubulară pătrată.

Caracteristici

  • Reglaj fin și continuu: reglarea poziției vârfului sculei față de axa de rotație a strungului.
  • Fără utilizarea plăcuțelor distanțiere.

Orificiul din discul de centrare trebuie prelucrat la diametrul R, corespunzător diametrului șurubului de strângere al saniei portcuțit.

MărimeDimensiunea ADimensiunea BTip portcuțitDimensiunea CC max.Dimensiunea DDimensiunea Ecscsc
Mărimea Aa18-26 mmpână la 12 mmAaD125012 mm12 mm37 mm36 mm50 mm
Mărimea A30-39 mmpână la 20 mmAD209020 mm31 mm53 mm56 mm90 mm
Mărimea B37-57 mmpână la 25 mmBD2512032 mm51 mm79 mm85 mm120 mm
Mărimea C47-87 mmpână la 32 mmCD3215040 mm70 mm110 mm115 mm150 mm
Mărimea E28-39 mmpână la 20 mmED2010020 mm31 mm68 mm70 mm150 mm
Schimbare scule
Rapidă
Tip produs
Suport de cuțite cu schimbare rapidă
Tip portsculă
BD25120
Sistem de prindere
MULTIFIX
Mărime
B
Reglare înălțime sculă
Fină și continuă
Dimensiunea A
37–57 mm
Dimensiunea B
până la 25 mm
Dimensiunea C
32 mm
Dimensiunea C maximă
51 mm
Dimensiunea D
79 mm
Dimensiunea E
85 mm
imak MULTIFIX B

Suport de cuțite cu schimbare rapidă MULTIFIX B BD25120

CK.3672 | MPN: imak MULTIFIX B

Suportul de cuțite MULTIFIX B BD25120 permite fixarea rapidă și precisă a sculelor de așchiere pe strung și schimbarea instantanee a cuțitelor, fără reglare de la zero.

Sistemul MULTIFIX asigură prinderea stabilă a sculei, reglarea exactă a înălțimii tăișului, repetabilitatea prelucrării și un plus de confort în utilizare.

4.514 lei cu TVA
691 EURO fără TVA
Produs disponibil pentru precomandă. Solicitarea se finalizează prin emiterea unei proforme.
