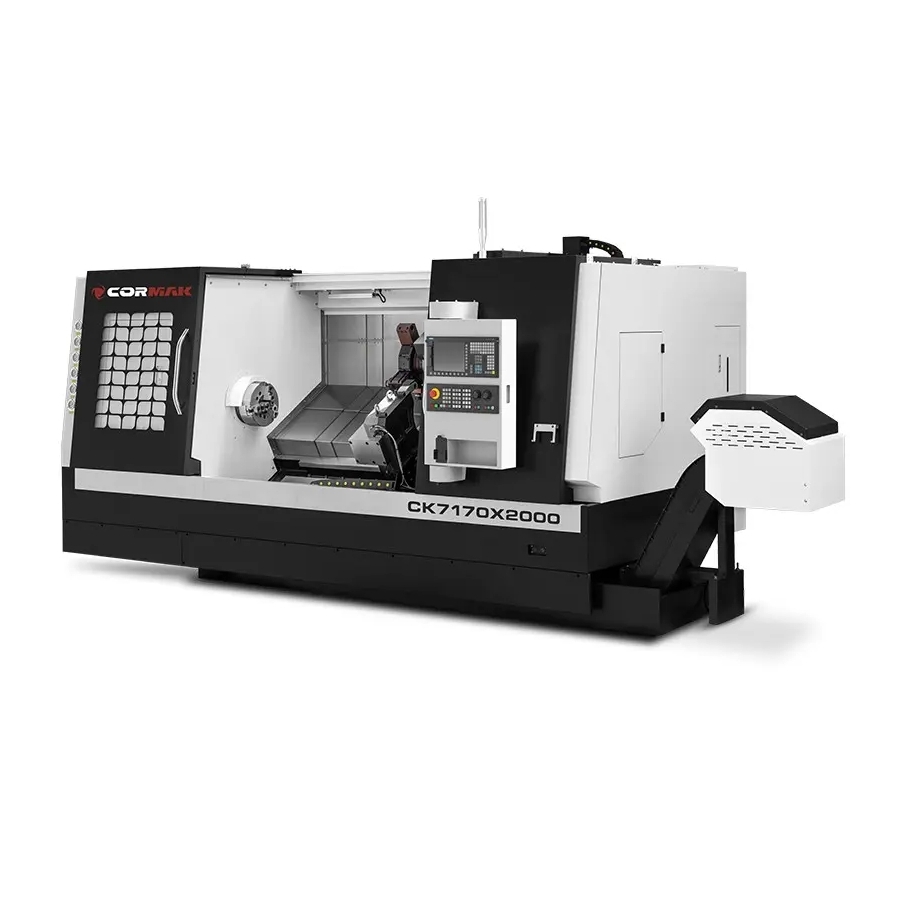

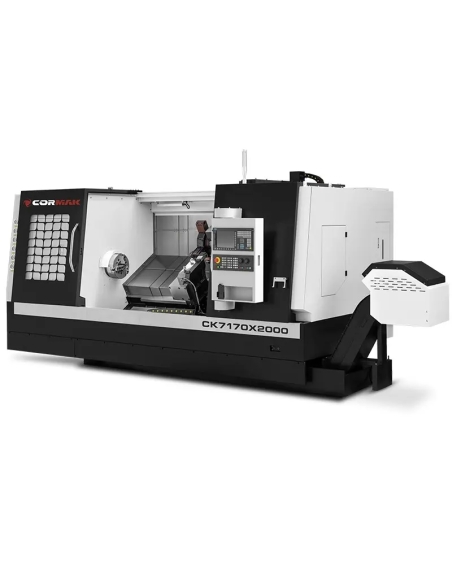

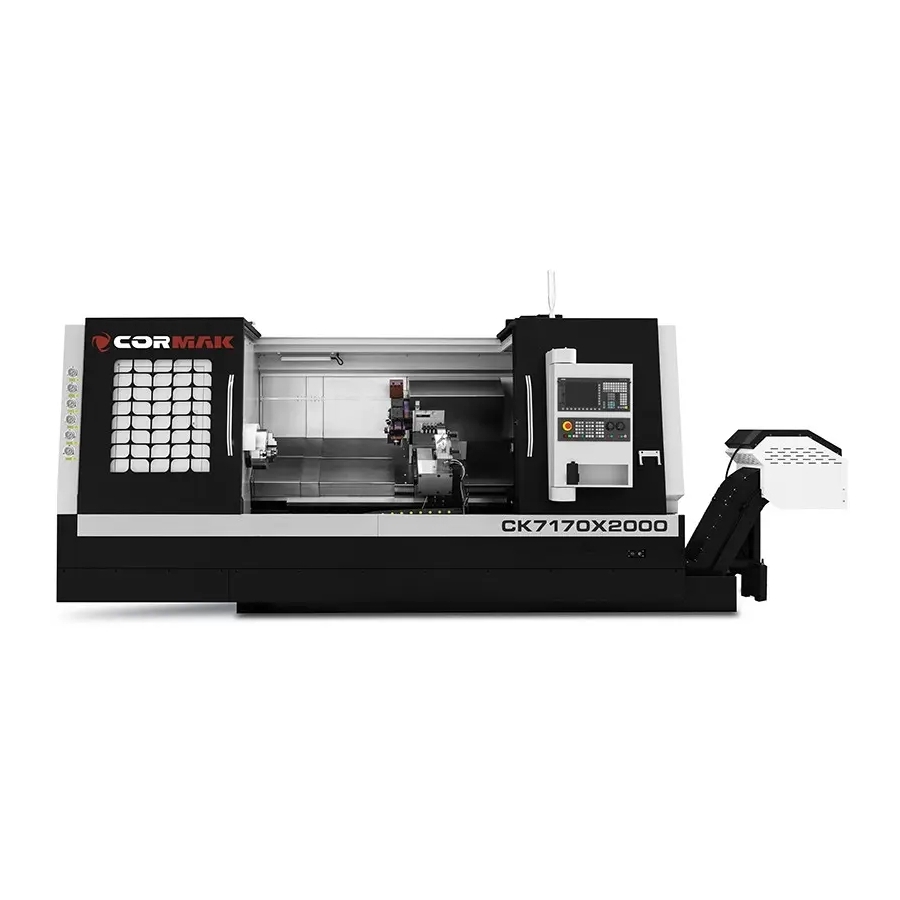

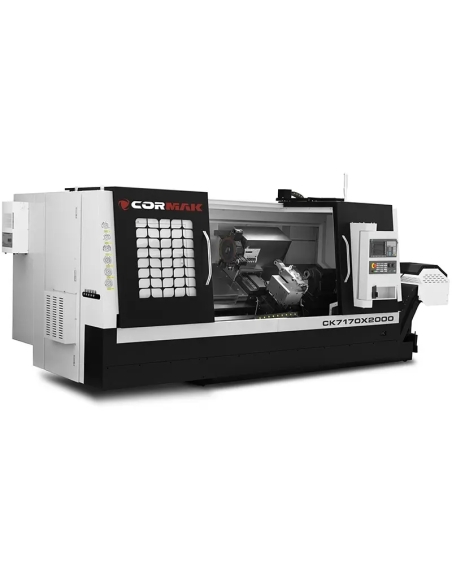

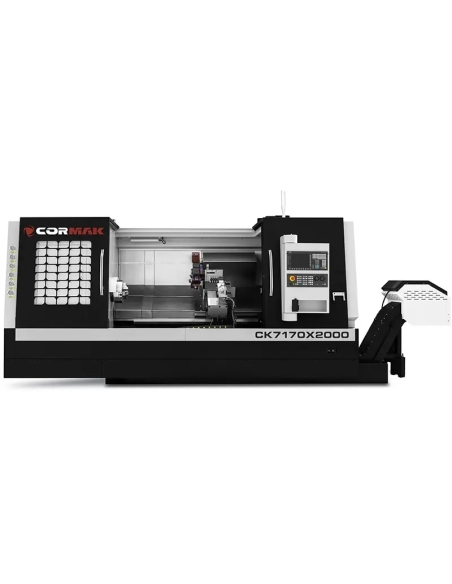

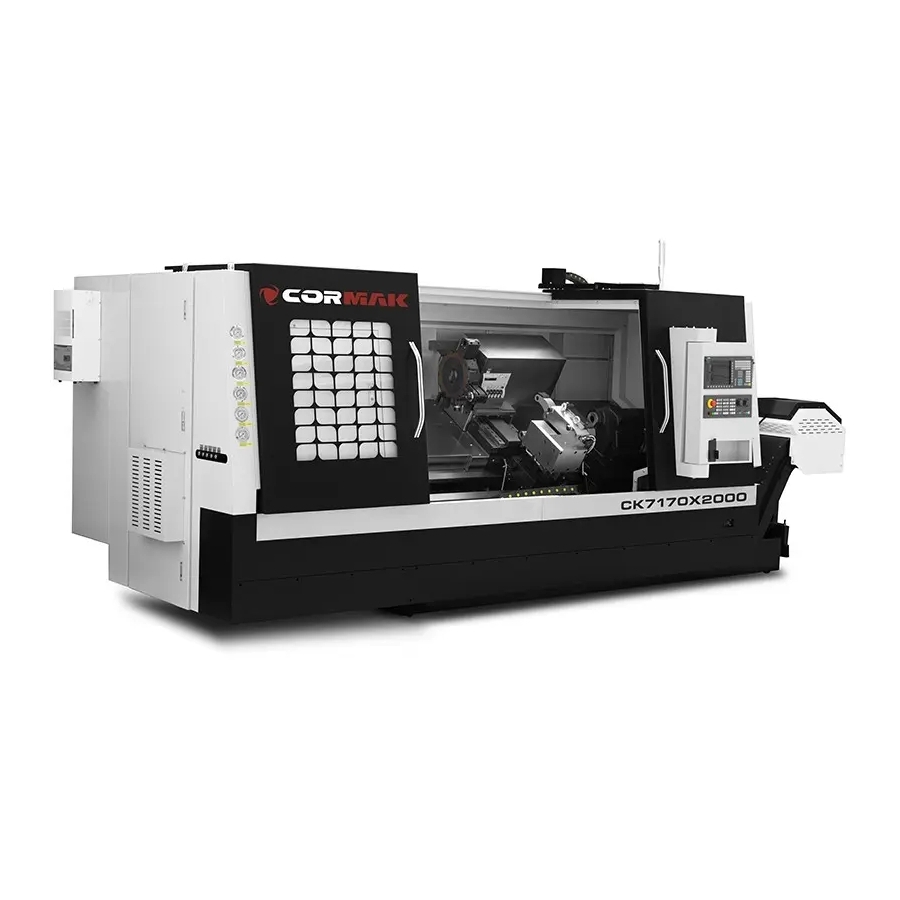

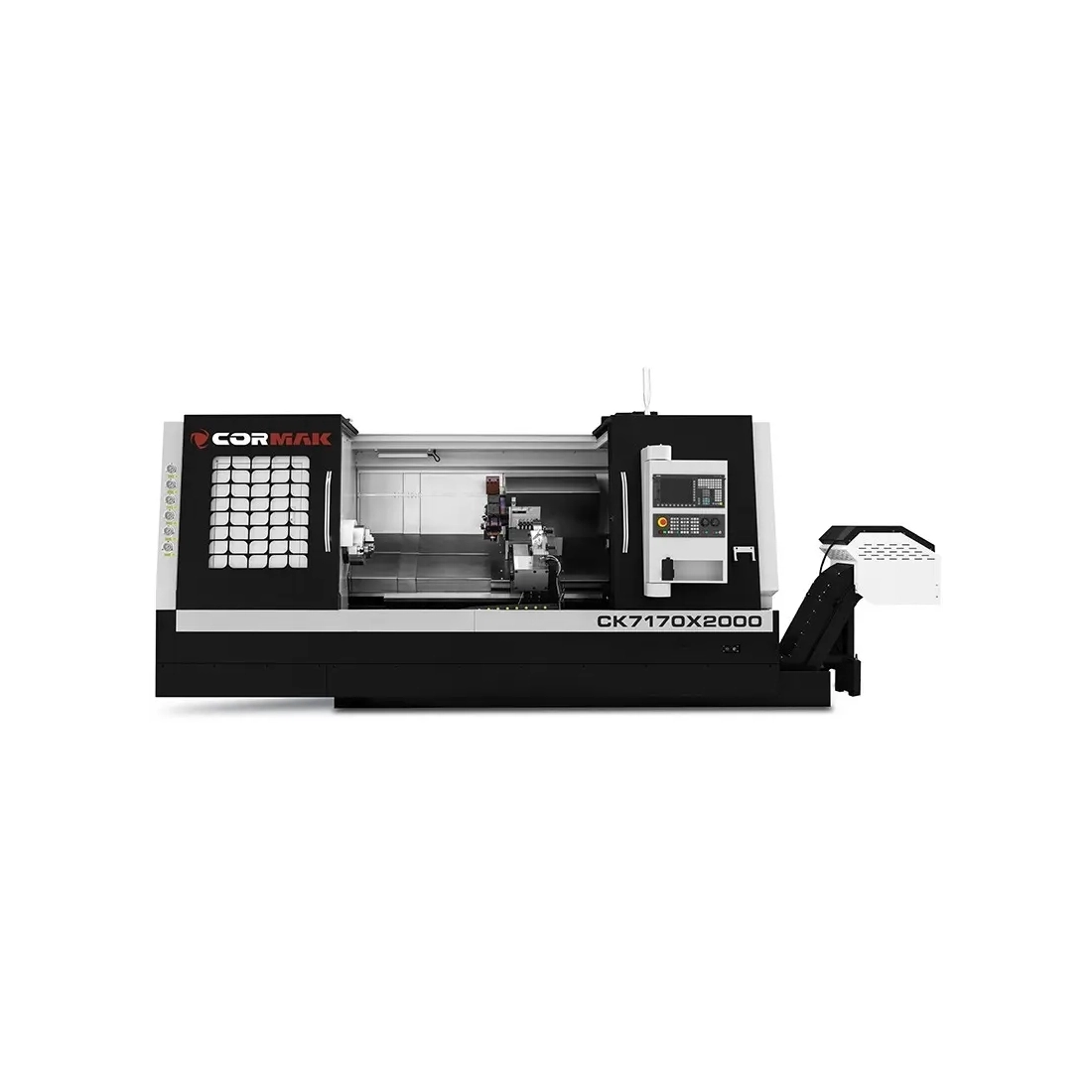

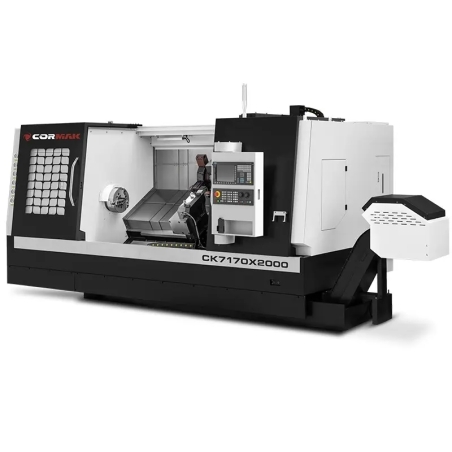

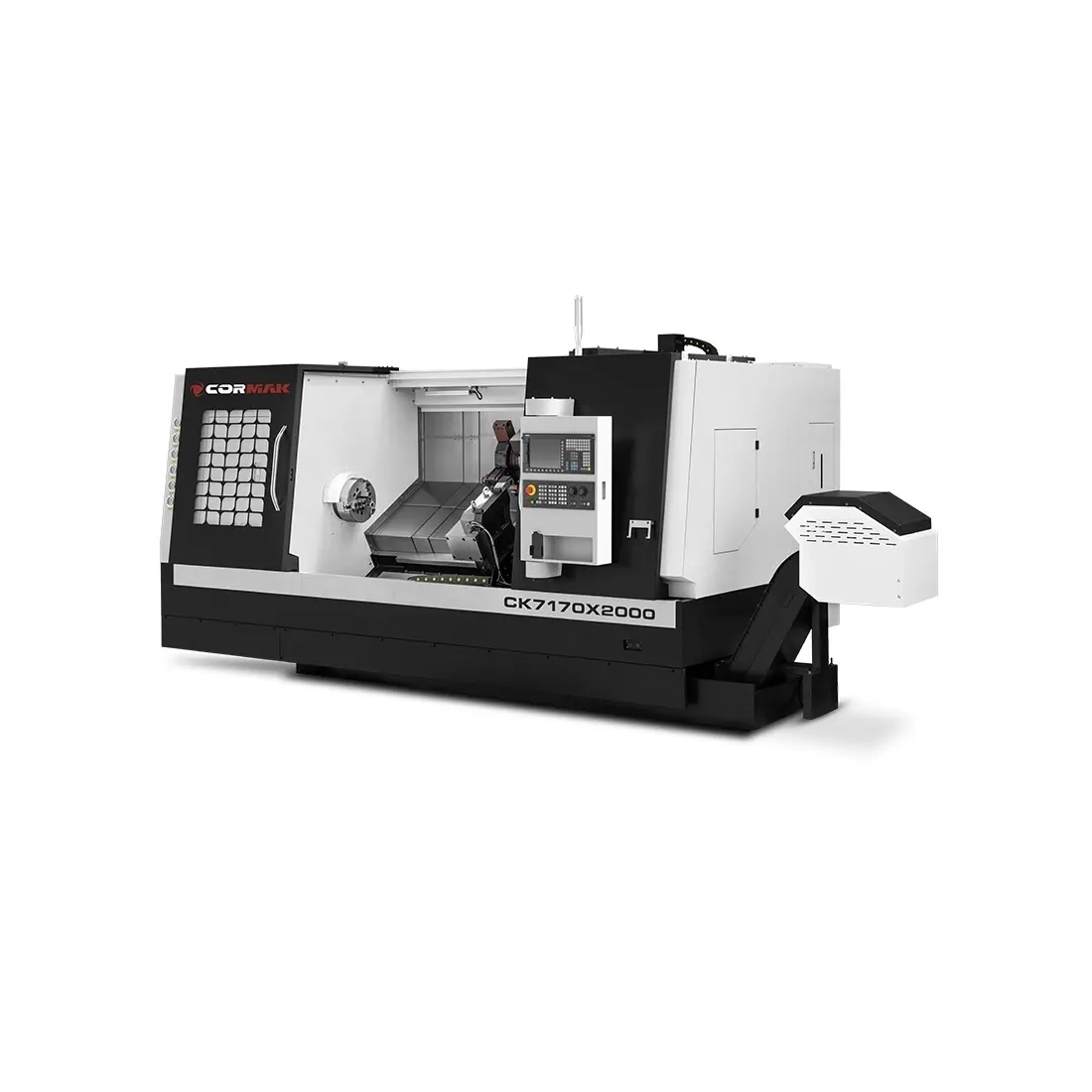

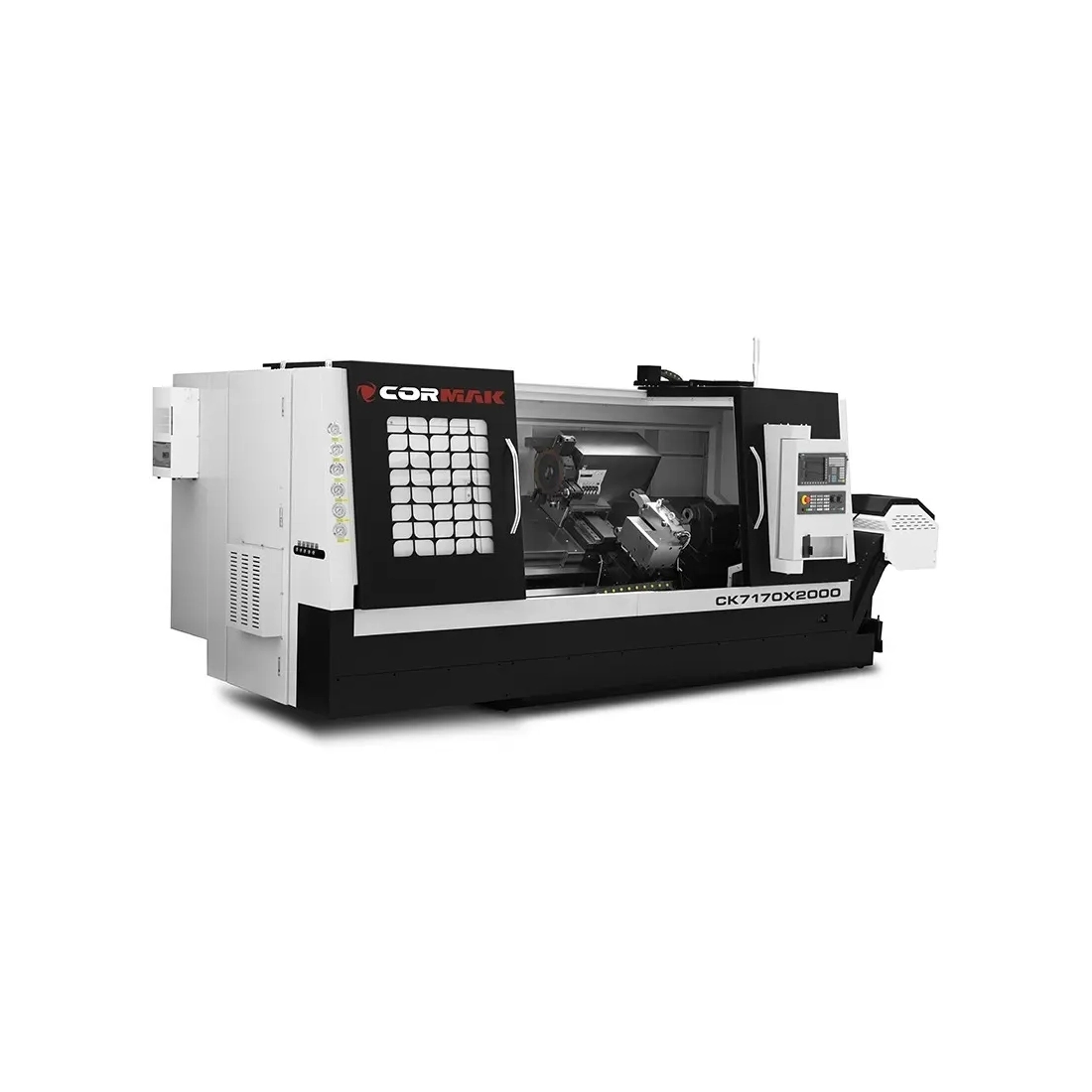

Strung CNC pentru metal CORMAK CK7170X2000 LT12 cu scule acționate
Strungul CNC CK7170X2000 LT12 este un strung CNC cu pat înclinat avansat, conceput pentru prelucrarea completă a pieselor metalice în medii industriale solicitante. Echipat cu scule acționate, cap revolver BMT 45 și comandă Siemens Sinumerik 808D, oferă precizie, productivitate și versatilitate la cel mai înalt nivel.
Principalele avantaje ale strungului CNC CK7170X2000 LT12
Strungul CNC CK7170X2000 LT12 îmbină tehnologia modernă cu o construcție robustă cu pat înclinat, oferind beneficii importante în procesele de producție. Printre punctele forte se numără:
- Prelucrare versatilă: dotat cu scule acționate și cap BMT 45 cu 12 poziții, permite strunjirea, frezarea și găurirea într-un singur ciclu, crescând eficiența și reducând timpul de prelucrare.
- Precizie ridicată: precizia de poziționare pe axele X/Z la nivel de 0.001 mm asigură o calitate excelentă a suprafețelor, ideală pentru piese cu geometrii complexe în industria de precizie.
- Pat înclinat: construcția cu pat înclinat asigură rigiditate mare, evacuarea eficientă a așchiilor și o durată de viață extinsă a mașinii, mai ales la prelucrări intensive ale materialelor dure.
- Arbore principal avansat: trecerea arborelui de 72 mm și turația de până la 2500 rot/min, antrenate de un motor Siemens de 11 kW (opțional 15 kW), permit prelucrarea eficientă a materialelor precum oțelul inoxidabil, aliajele de titan sau aluminiul.
- Spațiu de lucru generos: lungimea maximă a piesei de 2000 mm și diametrul de strunjire peste pat de 700 mm permit prelucrarea pieselor mari, precum arbori și elemente structurale.
- Flexibilitate de configurare: axa Y opțională permite frezarea și găurirea în afara axei, extinzând capabilitățile pentru piese complexe.
- Operare intuitivă: comanda Siemens Sinumerik 808D cu port USB și interfață simplă facilitează programarea și importul sau exportul programelor, reducând timpul de pregătire.
- Stabilitate și durabilitate: mașina, cu greutatea de 7500 kg, ghidaje liniare și carcasă completă conform CE, oferă stabilitate și siguranță în exploatare.
- Răcire eficientă: sistemul avansat de răcire și ungerea automată a cutiei de viteze și a ghidajelor minimizează uzura sculelor și îmbunătățesc calitatea prelucrării.
- Versatilitate în aplicații: permite prelucrarea pieselor din diverse materiale, de la metale ușoare la aliaje cu duritate ridicată, într-un singur ciclu.
- Siguranță și fiabilitate: utilizarea componentelor Siemens și Schneider, precum și climatizarea dulapului electric, asigură o durată mare de viață și stabilitate în condiții dificile.
- Integrare ușoară: compatibilitatea cu sisteme CAD/CAM și opțiunile de automatizare permit integrarea fără probleme în linii de producție.
- Ergonomie la lucru: carcasa completă, transportorul sau recipientul pentru așchii și setul de scule de service incluse sporesc confortul și siguranța operatorului.
Strungul CNC CK7170X2000 LT12 este potrivit pentru unități de producție care au nevoie de o mașină precisă și multifuncțională pentru prelucrarea pieselor mari, atât în producția de serie, cât și în cea de unicat.
Construcția și tehnologia strungului CNC CK7170X2000 LT12
Strungul CNC CK7170X2000 LT12 a fost proiectat pentru durabilitate, precizie și operare ușoară. Componentele cheie includ:
Construcție și pat
Patul înclinat oferă rigiditate ridicată și evacuarea eficientă a așchiilor, reducând vibrațiile în timpul prelucrării. Diametrul maxim de strunjire peste pat de 700 mm, peste sanie de 470 mm și lungimea maximă a piesei de 2000 mm permit prelucrarea pieselor mari, menținând stabilitatea.
Arbore principal și antrenare

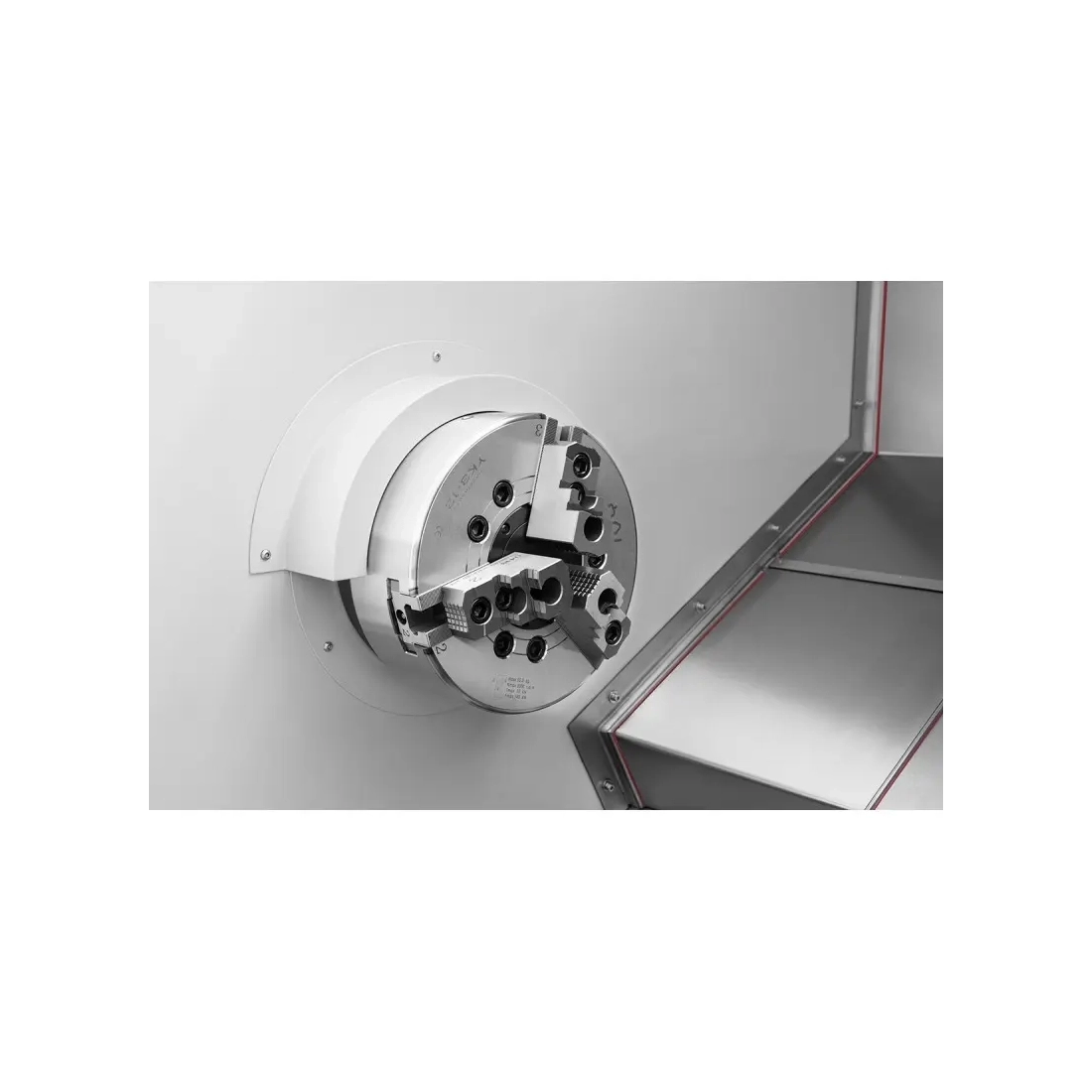

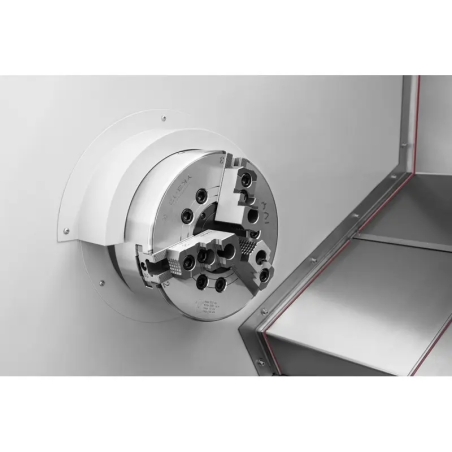

Arborele principal cu trecere de 72 mm și turație maximă de 2500 rot/min, acționat de motorul Siemens de 11 kW (opțional 15 kW), asigură performanțe ridicate la așchiere. Mandrina hidraulică cu 3 bacuri, cu diametrul de 305 mm, asigură prinderea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie pe axele X/Z, cu o cursă de 292/1260 mm, asigură o mișcare lină și o dinamică ridicată, minimizând erorile de poziționare.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, cu port USB și interfață RS-232, permite programarea precisă și integrarea facilă cu sisteme CAD/CAM. Panoul de comandă cu grad de protecție IP65 asigură fiabilitatea în condiții grele de atelier.
Precizie și productivitate în lucru

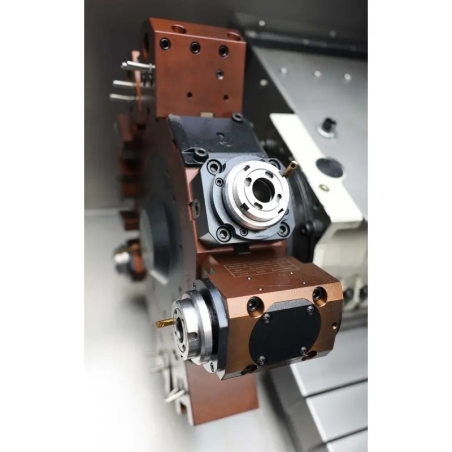

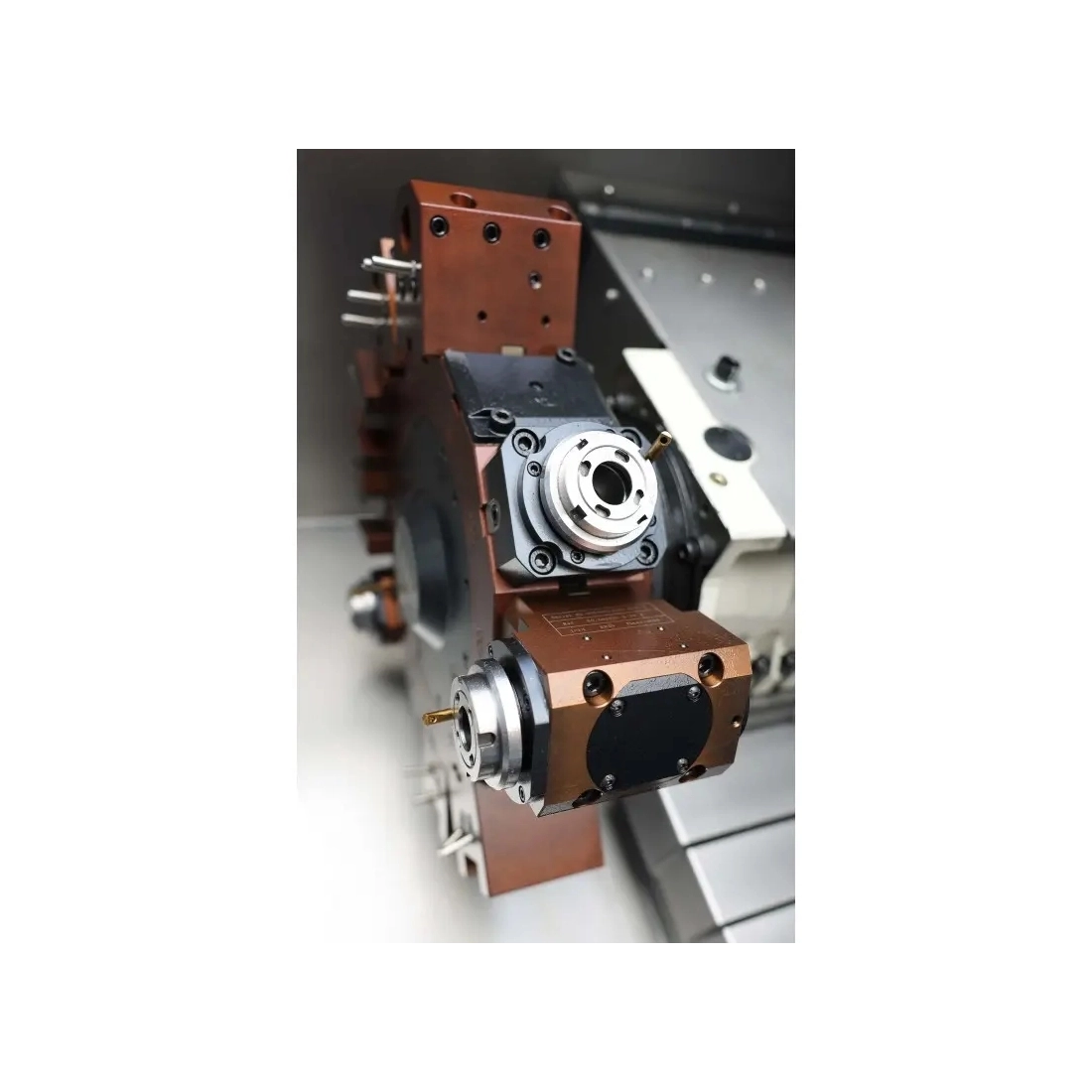

Strungul industrial CK7170X2000 LT12 oferă precizie deosebită datorită exactității de poziționare de 0.001 mm și comenzii CNC avansate. Sculele acționate și capul BMT 45 permit operații complexe, precum frezarea și găurirea, într-o singură prindere a piesei, reducând timpul de ciclu și crescând randamentul. Motorul de 11 kW asigură prelucrarea stabilă chiar și la sarcini mari.
Aplicații ale strungului CNC CK7170X2000 LT12
Strungul CNC CK7170X2000 LT12 este utilizat în domenii exigente, precum:
- Industria aeronautică: prelucrarea componentelor de precizie, precum elemente de motor și trenuri de aterizare.
- Industria auto: producția de arbori, bucșe și componente de transmisie.
- Industria de mașini: strunjirea și frezarea pieselor constructive pentru mașini și echipamente.
- Industria energetică: prelucrarea componentelor precum arbori și elemente de turbină.
- Ateliere de producție: execuția comenzilor unicat și de serie care necesită universalitate și precizie.
Datorită sculelor acționate, spațiului de lucru mare și axei Y opționale, strungul CNC cu pat înclinat este potrivit pentru unitățile de producție care au nevoie de o mașină multifuncțională.
Comenzi CNC Siemens Sinumerik 808D, 828D și Fanuc Oi-TF
Strungul CNC CK7170X2000 LT12 oferă comenzi CNC profesionale de la producători recunoscuți, precum Siemens și Fanuc, care asigură precizie, eficiență și ușurință în utilizare.
Siemens Sinumerik 808D
Sinumerik 808D este o comandă CNC pentru strunguri CNC pentru metal, oferind:
- Interfață intuitivă: tastatură dedicată și ecran grafic simplu pentru programare și operare facilă.
- Fiabilitate ridicată: gradul de protecție IP65 asigură funcționarea stabilă în condiții dificile de atelier.
- Funcții avansate: suport pentru cicluri de strunjire și integrare cu sisteme CAD/CAM.
Siemens Sinumerik 828D
Sinumerik 828D este o comandă CNC profesională pentru strunguri industriale, oferind:
- Putere mare de calcul: procesarea rapidă a datelor pentru prelucrare dinamică și precisă.
- Funcții extinse: cicluri de prelucrare avansate, interpolare și optimizarea traiectoriilor sculei.
- Integrare cu automatizări: posibilitatea de extindere cu module suplimentare de control.
Fanuc Oi-TF
Fanuc Oi-TF este o comandă CNC fiabilă pentru strunguri CNC, oferind:
- Stabilitate în funcționare: precizie în producția de serie pe termen lung.
- Funcții avansate de strunjire: suport pentru filetare, canelare și găurire.
- Interfață intuitivă: programare rapidă și operare simplă.
Parametri tehnici – CK7170X2000 LT12
| Diametru de strunjire peste pat | 700 mm |
| Diametru de strunjire peste sanie | 470 mm |
| Lungime maximă piesă | 2000 mm |
| Cursă pe axa X/Z | 292/1260 mm |
| Trecere arbore principal | 72 mm |
| Turație arbore principal | 2500 rot. /min. |
| Motor arbore principal | SIEMENS 11 kW (15 kW) |

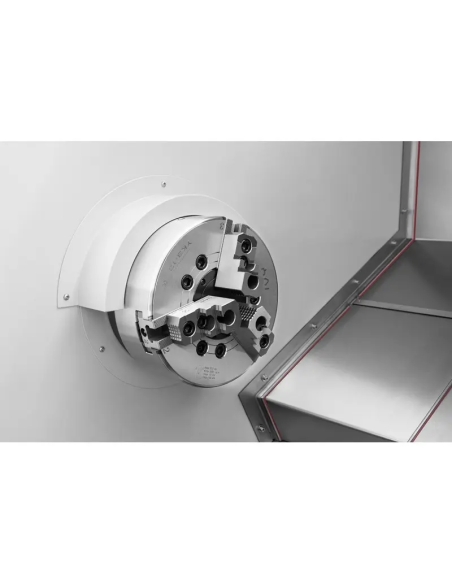

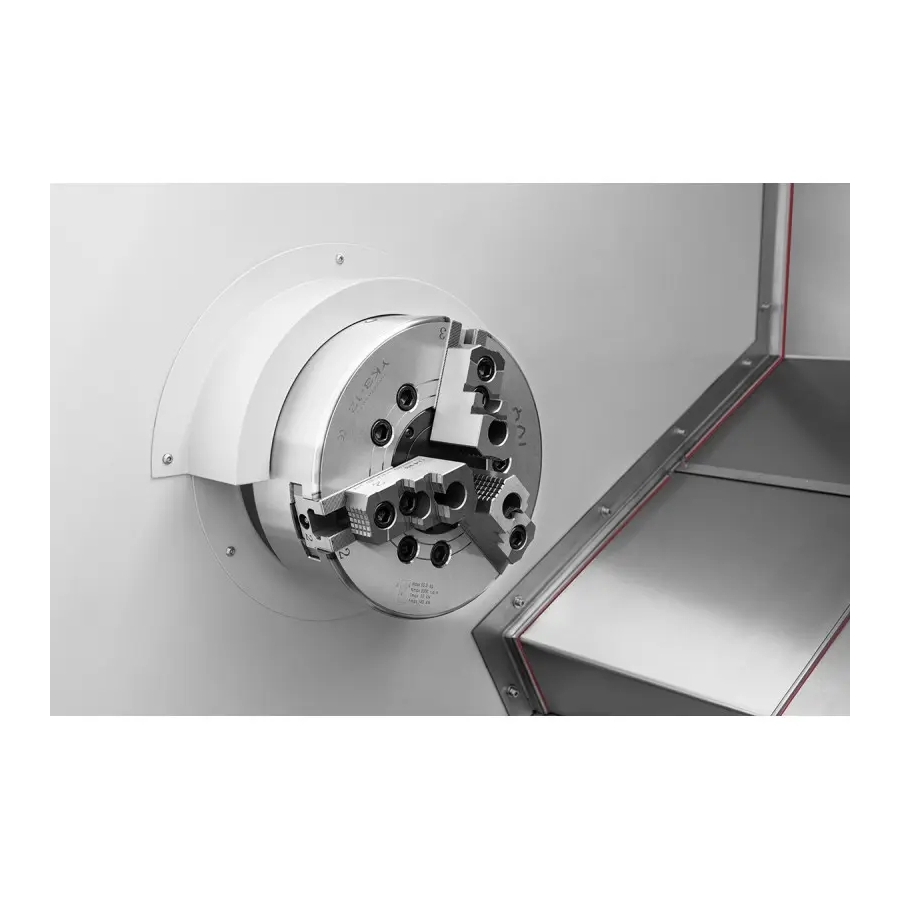

| Mandrină de strung | hidraulică cu 3 bacuri, Ø305 mm |

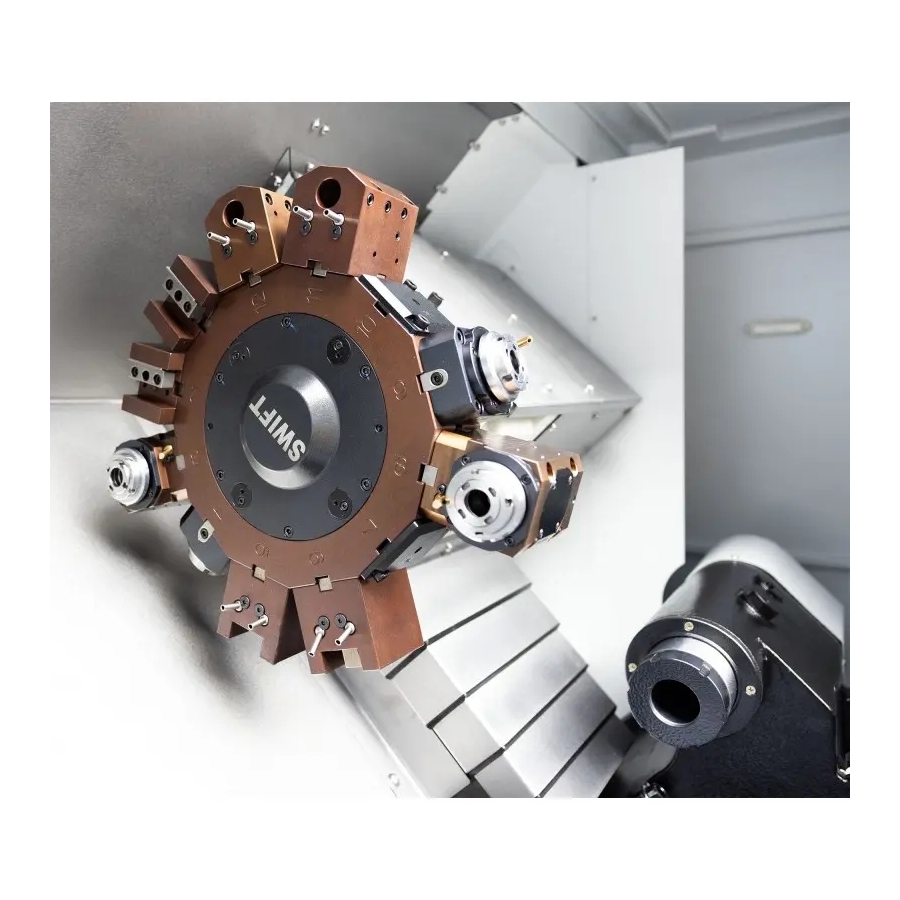

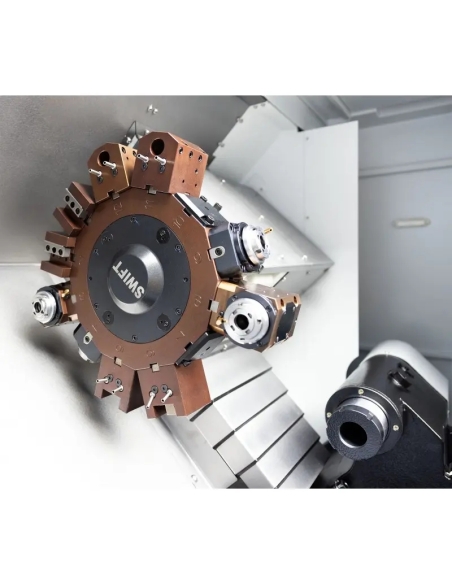

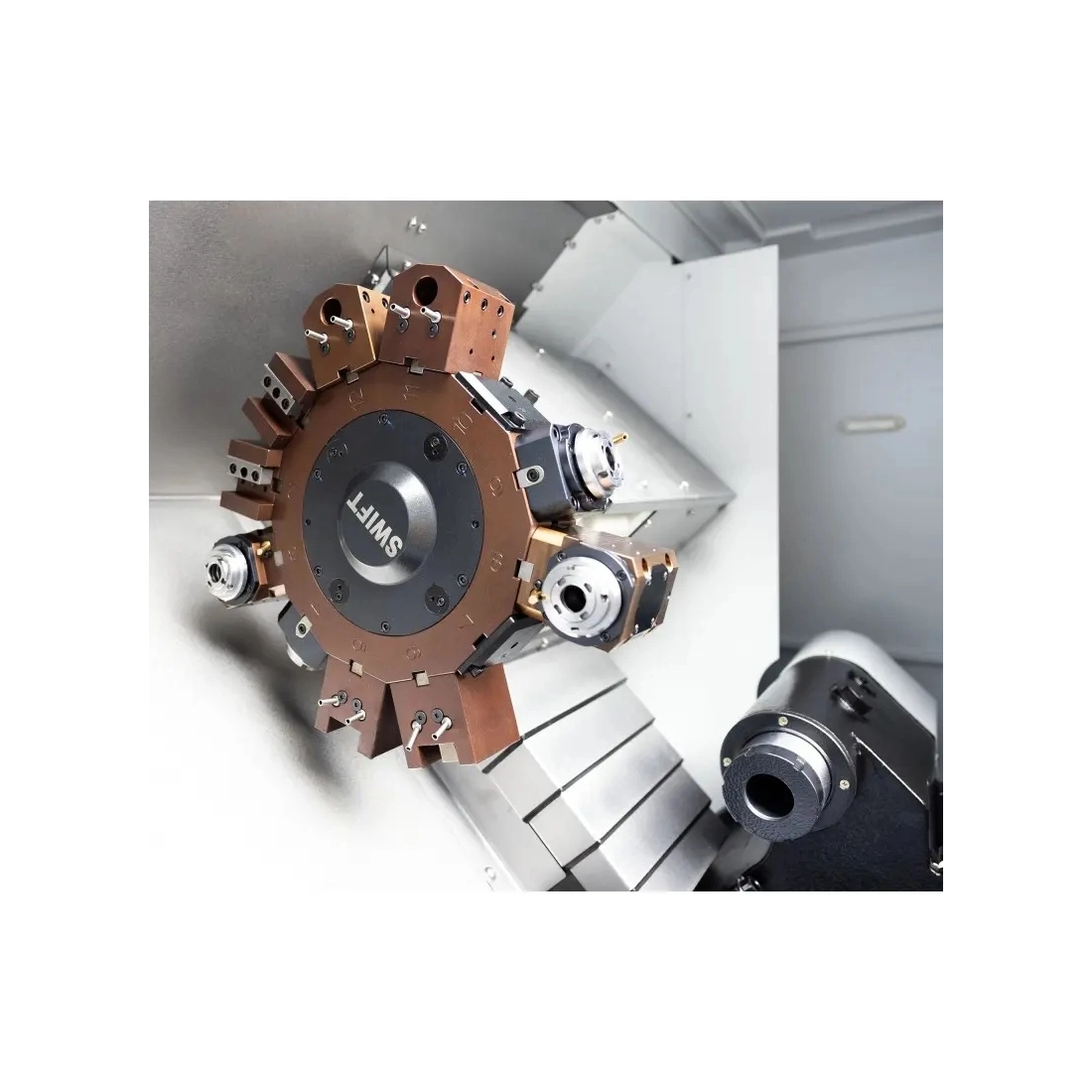

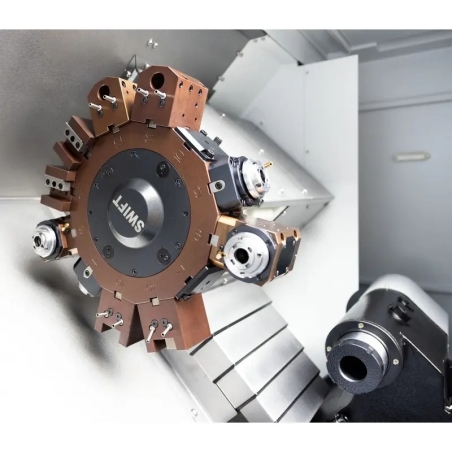

| Cap portscule | BMT 45, 12 poziții (scule acționate) |
| Precizie de poziționare axele X/Z | 0,001 mm |
| Dimensiune scule | 25 x 25 mm |

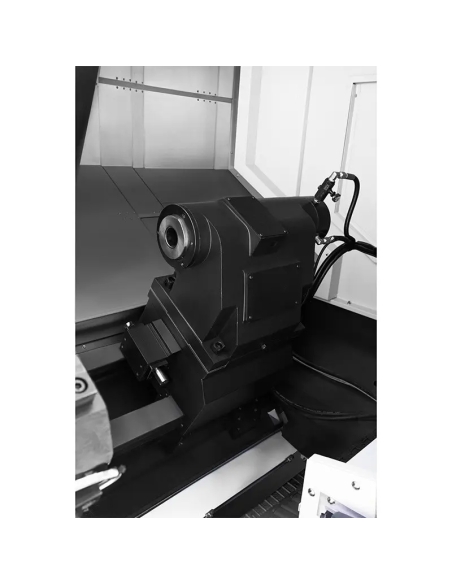

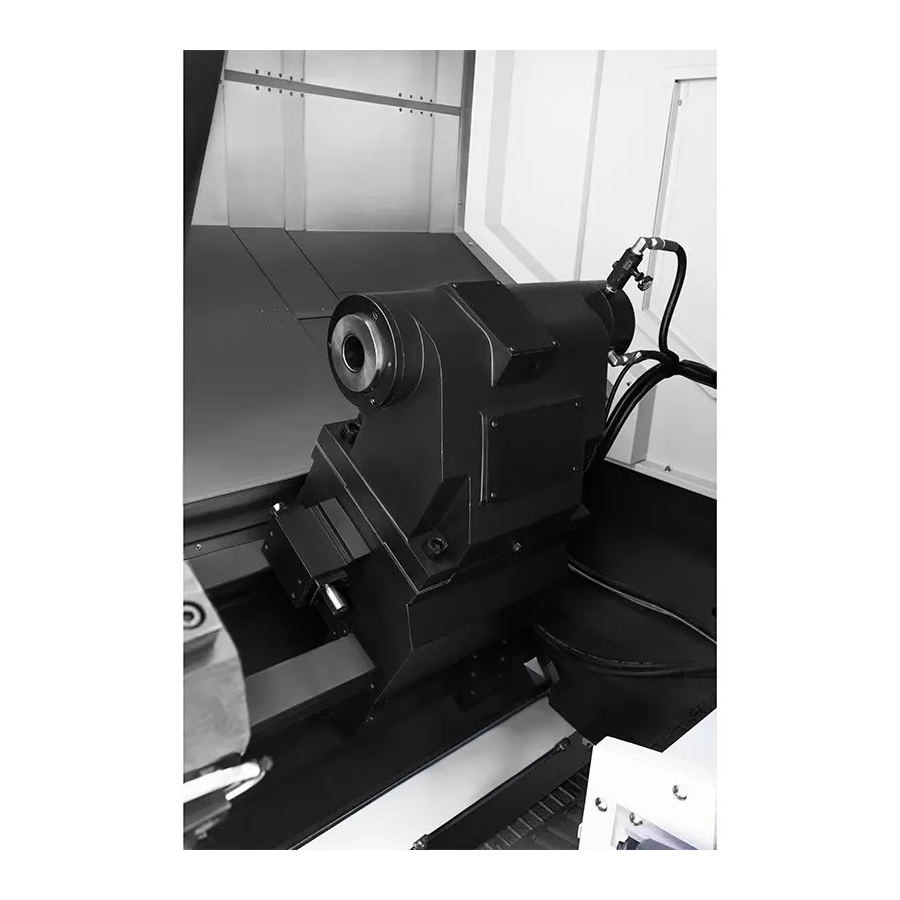

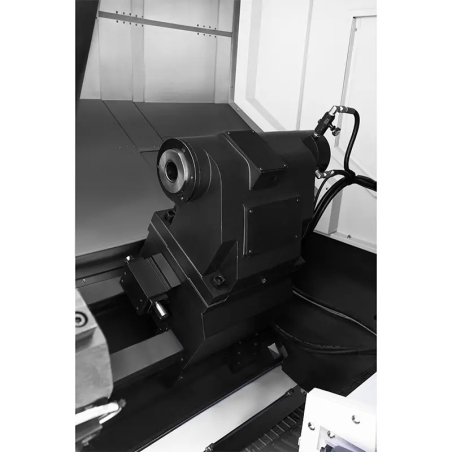

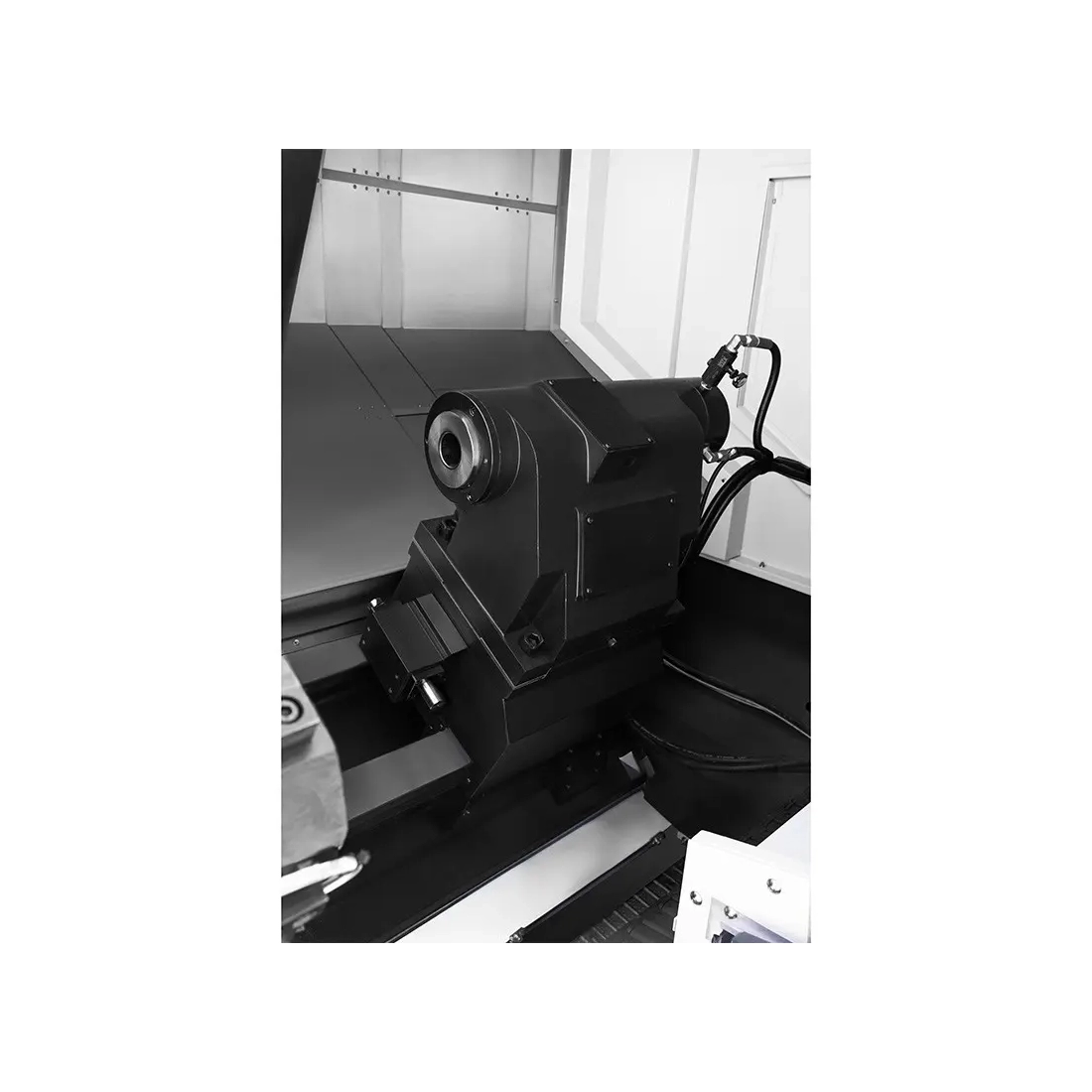

| Păpușă mobilă hidraulică | pinolă Ø90 mm, cursă 140 mm |
| Con păpușă mobilă | MK5 |
| Dimensiuni L/l/H | 6000 x 2300 x 2210 mm |
| Greutate | 7500 kg |
Echipare standard
- Comandă Sinumerik 808D în limba română

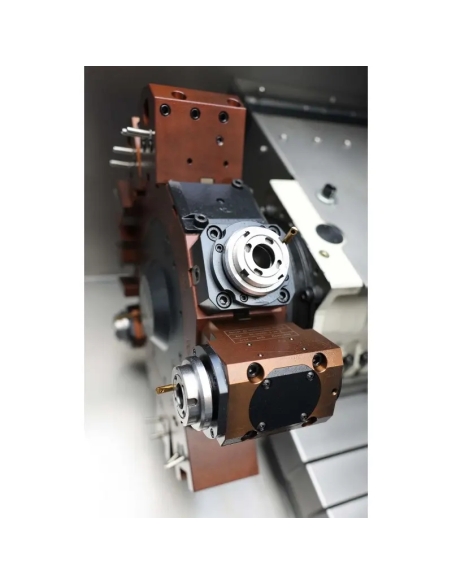

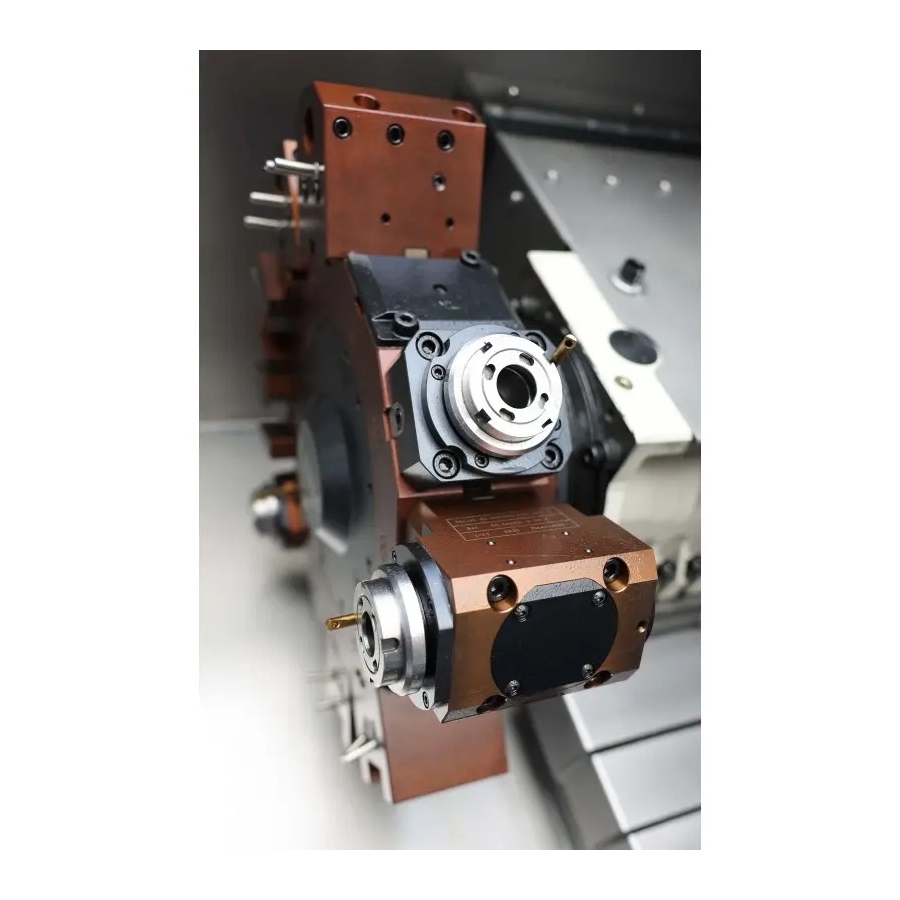

- Scule acționate
- Ghidaje liniare: rigiditate și durabilitate ridicate.
- Sistem de răcire și ungere: ungere automată a transmisiei și a ghidajelor.
- Reazem hidraulic: Ø40 x 250 mm.
- Păpușă mobilă comandată hidraulic
- Carcasă completă conformă cu normele CE
- Climatizare pentru dulapul electric
- Recipient sau transportor pentru așchii
- Port USB: import și export rapid de programe.
- Set de scule de service inclus
- Set de bacuri moi
Echipare opțională
- Axa Y: posibilitate de frezare și găurire în afara axei.
- Comandă: Siemens 828D, Fanuc Oi-TF.

Instrucțiuni de utilizare pentru comenzi
SIEMENS SINUMERIK 808
SIEMENS SINUMERIK 828/840
Prezentare video
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 700 mm
- Conformitate CE
- Da
- Greutate
- 7500 kg
- Putere motor
- 11 kW (standard) / 15 kW (opțional)
- Material prelucrat
- Metal
- Funcții
- Frezare
Găurire
Strunjire - Tip acționare
- Servomotoare Siemens
- Producători componente electronice
- Schneider
Siemens - Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Editare programe pe mașină
Export prin USB
Import prin USB - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 470 mm
- Diametru mandrină
- 305 mm
- Cursă pinolă păpușă mobilă
- 140 mm
- Con pinolă păpușă mobilă
- MK5
- Lungime maximă piesă montată
- 2000 mm
- Diametru pinolă păpușă mobilă
- 90 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Sistem de evacuare a așchiilor
- Transportor/colector
- Turație arbore strung
- 2500 rot./min
- Număr bacuri per mandrină
- 3
- Sistem de răcire
- Da
- Limbi panou de control
- Română (SINUMERIK 808D)
- Producător motor principal
- Siemens
- Interfață de comunicație
- RS-232
USB - Tip batiu
- Înclinat
- Tip portsculă
- BMT 45
- Sculă antrenată
- Da
- Protecție zonă de lucru
- Carcasare completă
- Grad de protecție panou
- IP65
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Climatizare dulap de comandă
- Da
- Axă C
- Da
- Axă Y
- Opțională
- Dimensiuni lunetă hidraulică
- Ø40 × 250 mm
- Deplasare axe
- X: 292 mm
Z: 1260 mm - Înălțime
- 2210 mm
- Lățime
- 2300 mm
- Lungime
- 6000 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 72 mm
- Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm

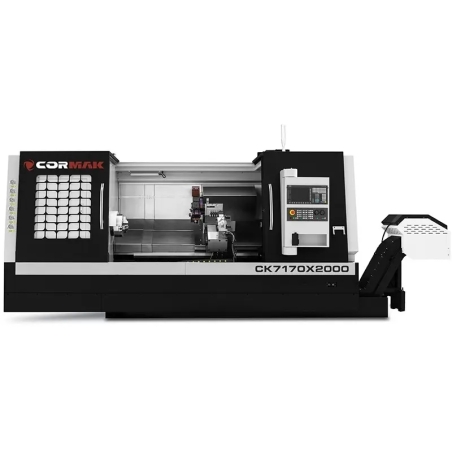

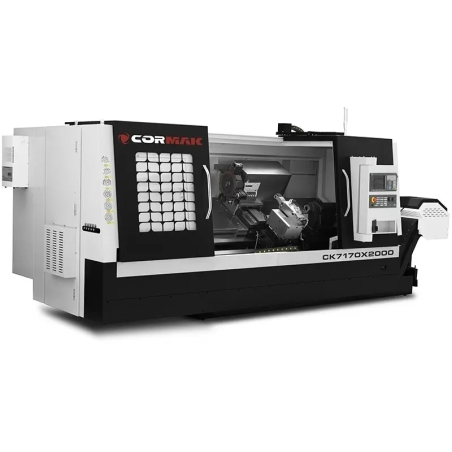

Strung CNC pentru metal CORMAK CK7170X2000 LT12
Strungul CNC pentru metal CORMAK CK7170X2000 LT12, cu pat înclinat, axă C și scule antrenate, prelucrează precis și eficient piese medii și mari, cu o capacitate de strunjire de până la Ø700 mm și o lungime maximă de 2000 mm.
Echipat cu cap portscule BMT 45 cu 12 poziții, servomotoare SIEMENS, ghidaje liniare și sistem hidraulic complet, permite lucrul continuu, iar controlerul SINUMERIK 808D facilitează operarea și editarea programelor direct pe mașină, cu opțiuni SINUMERIK 828 sau FANUC.
