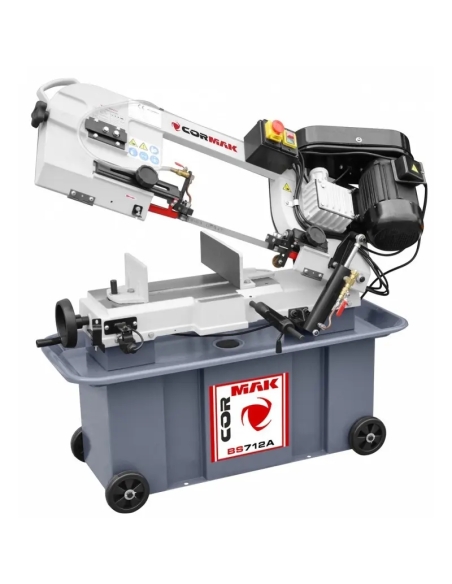

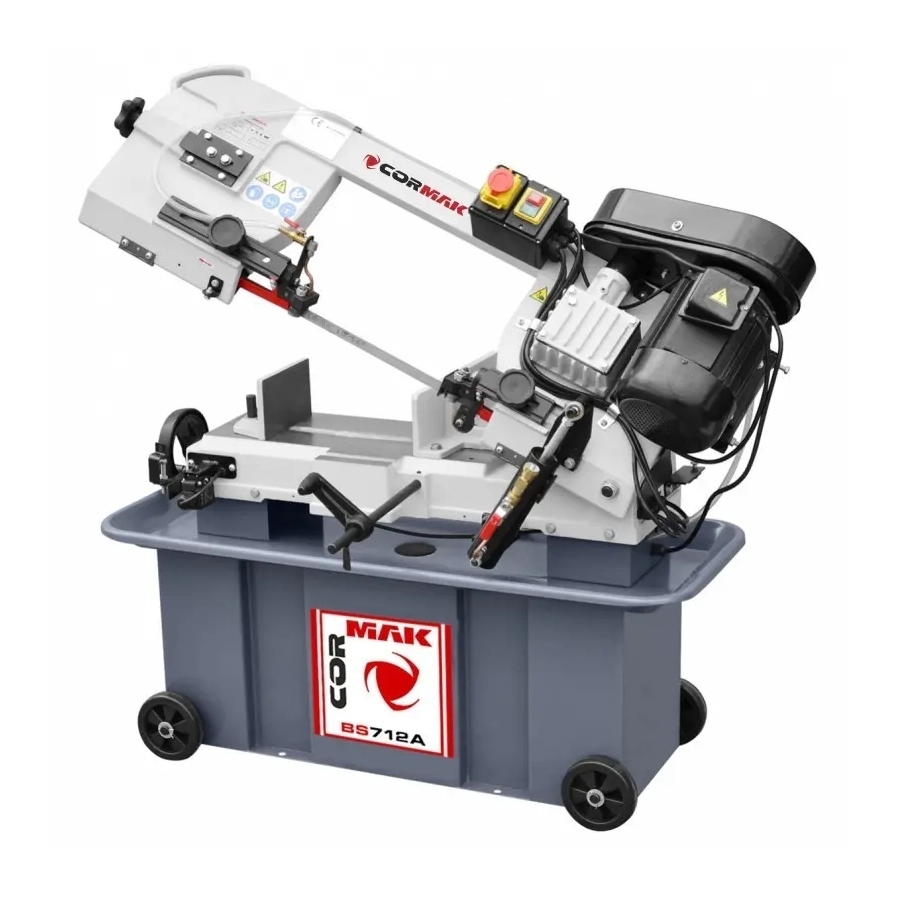

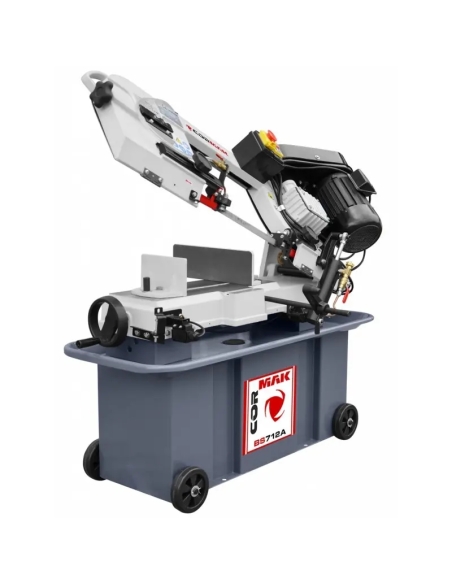

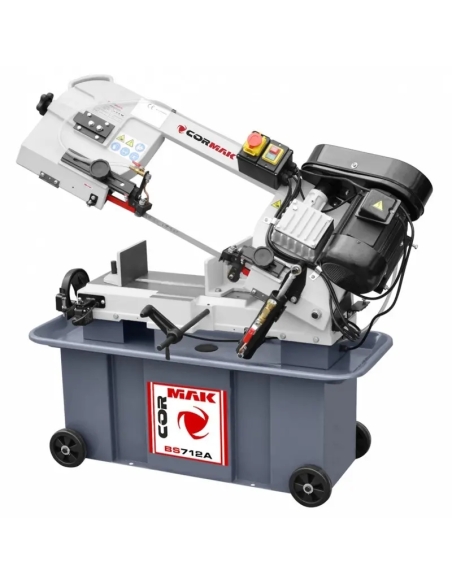

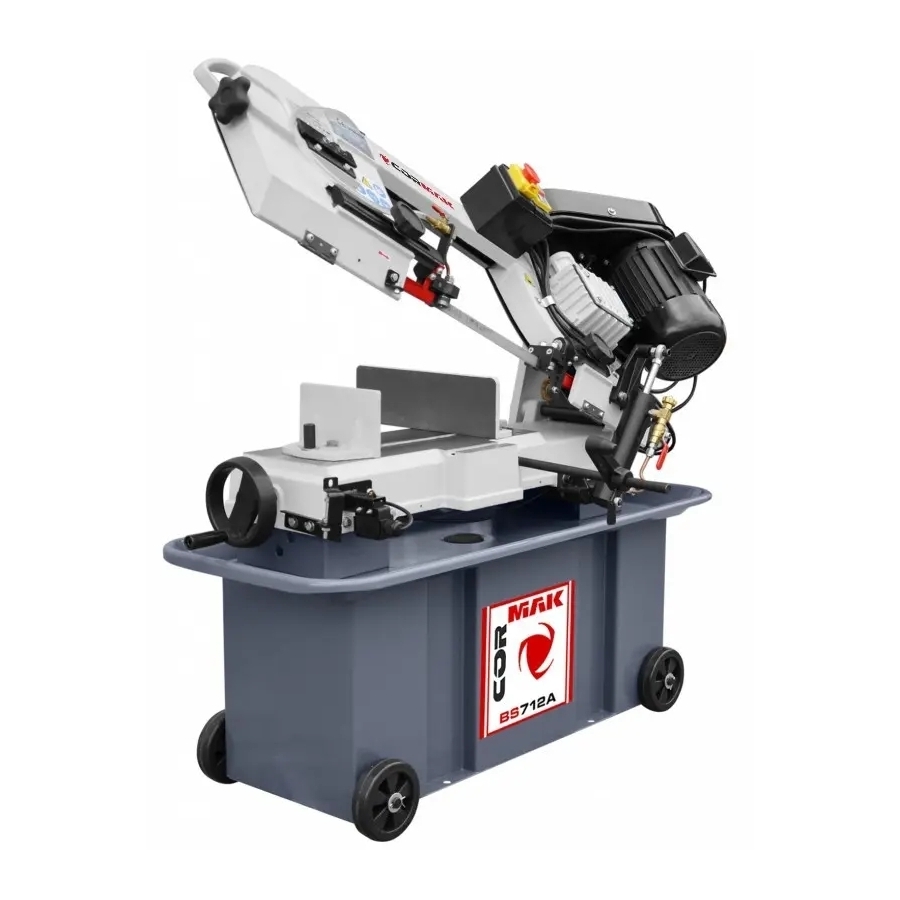

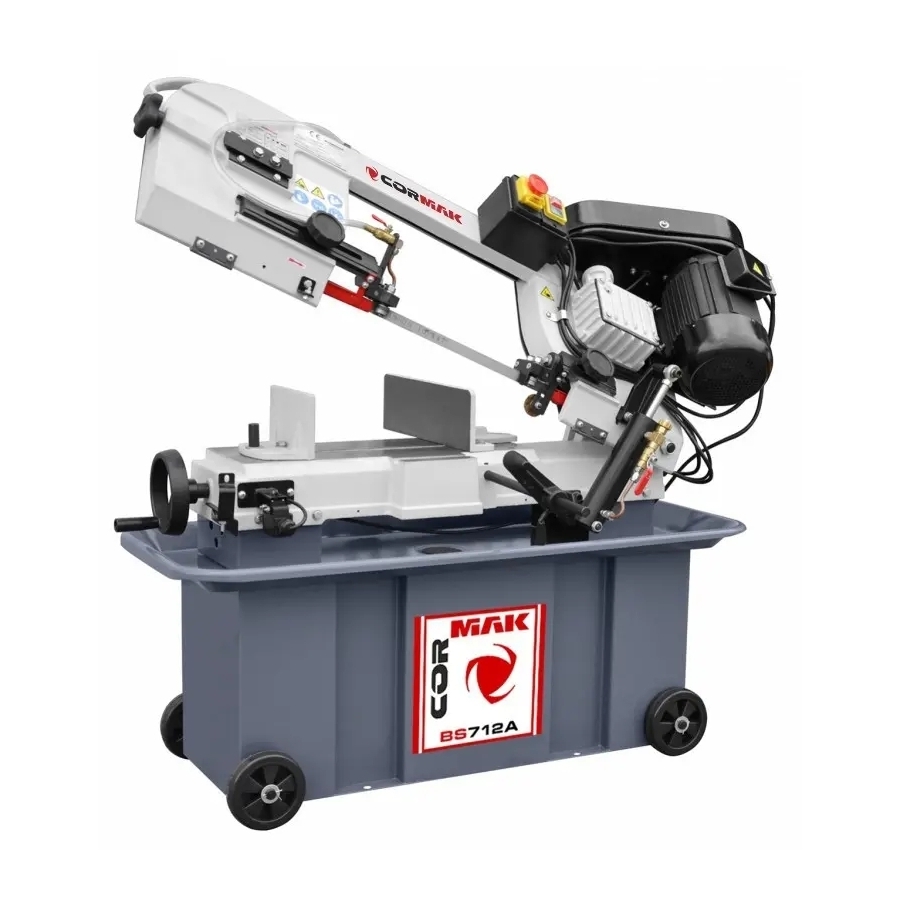

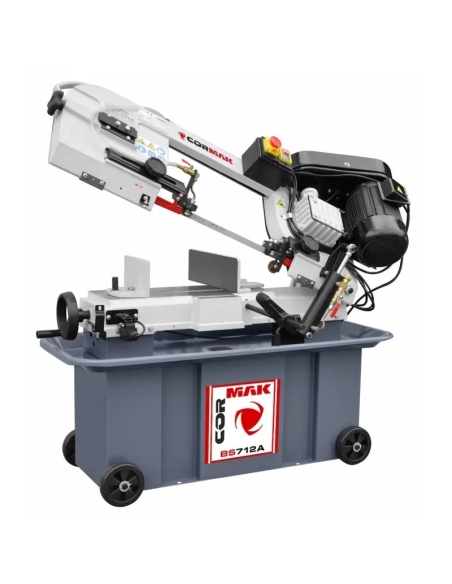

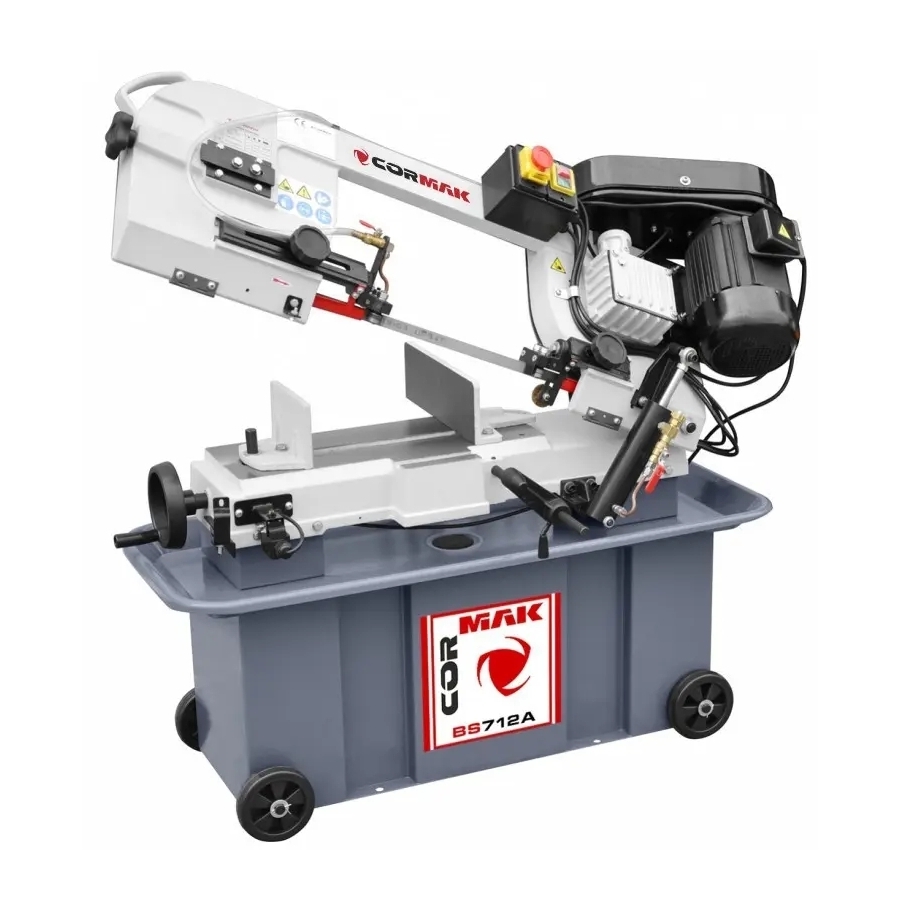

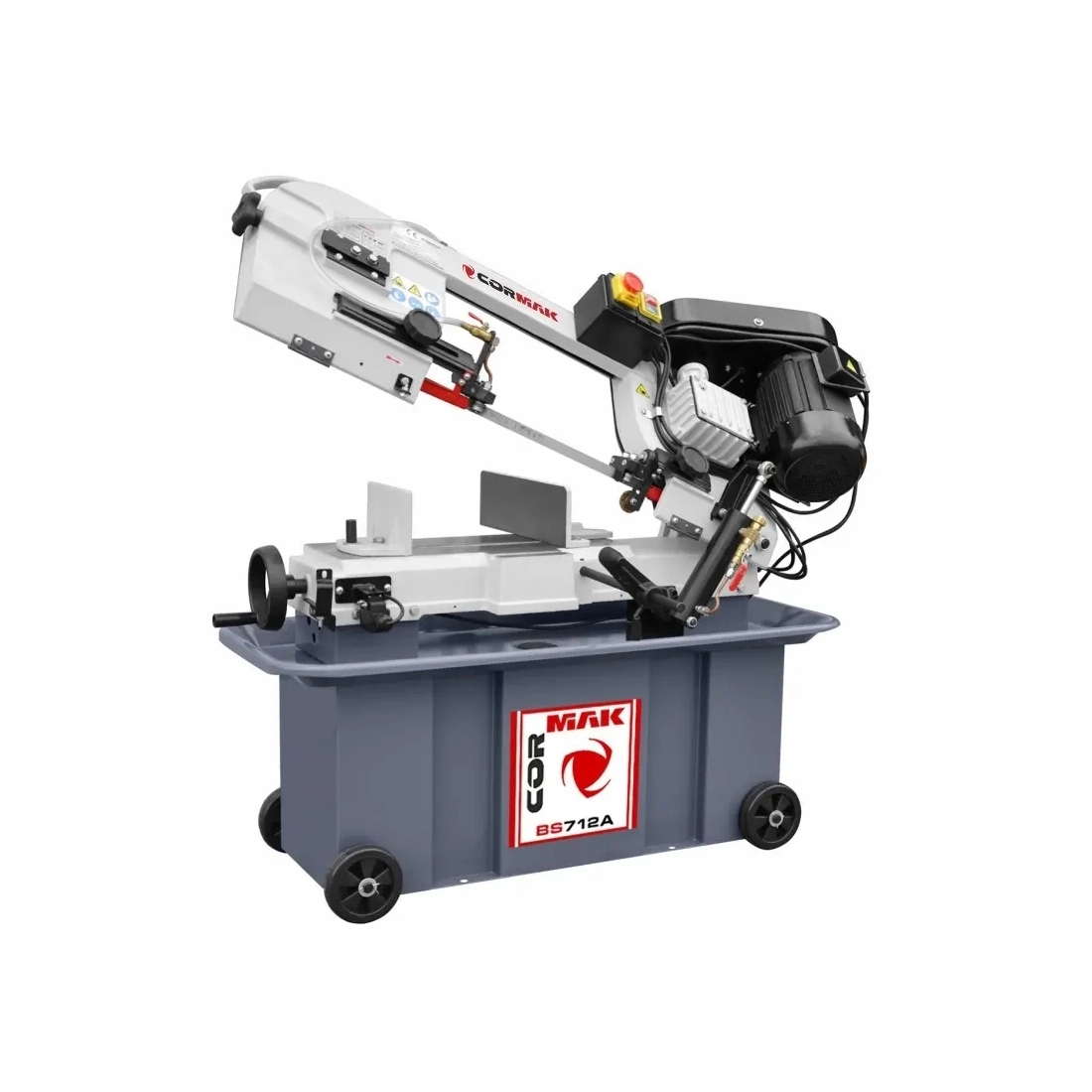

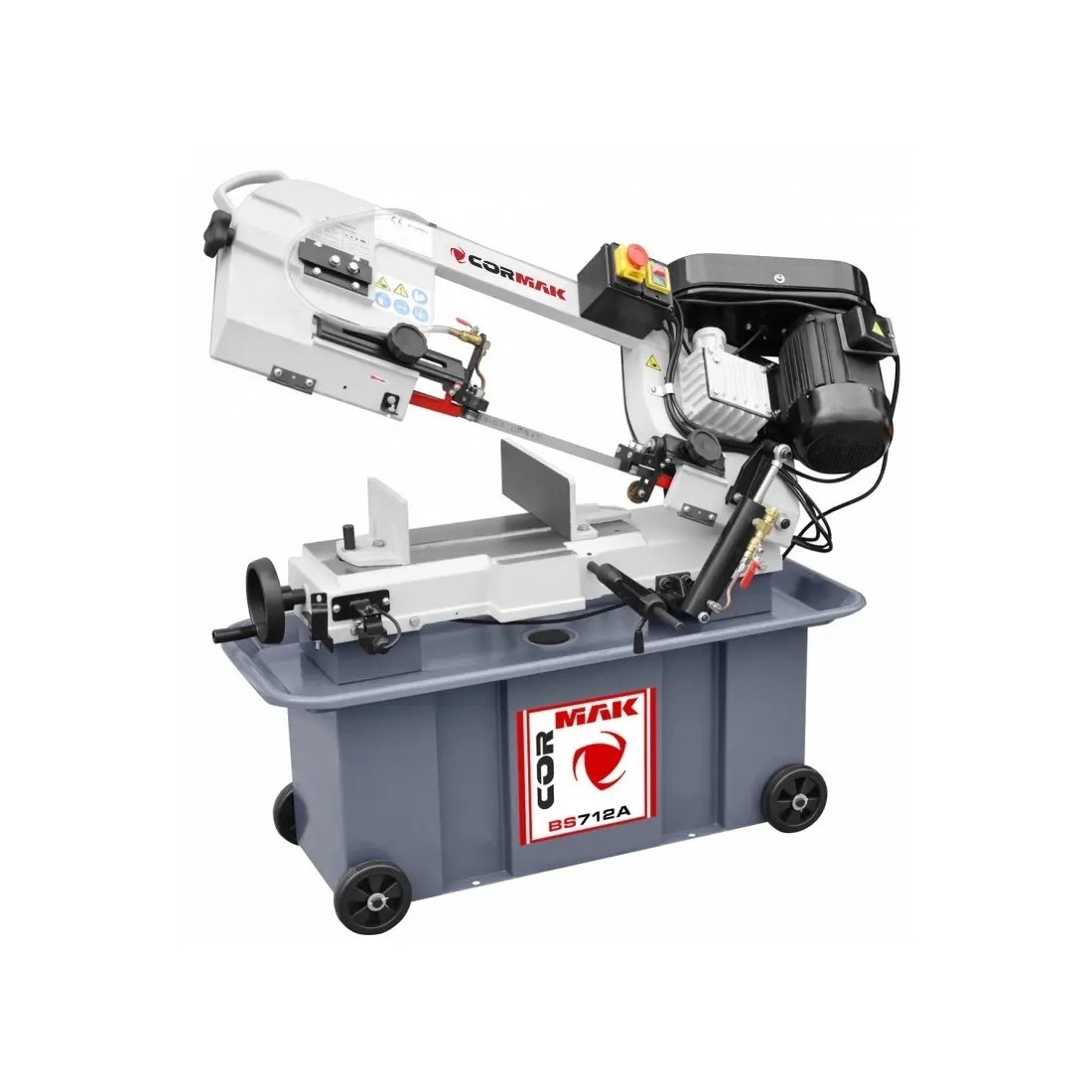

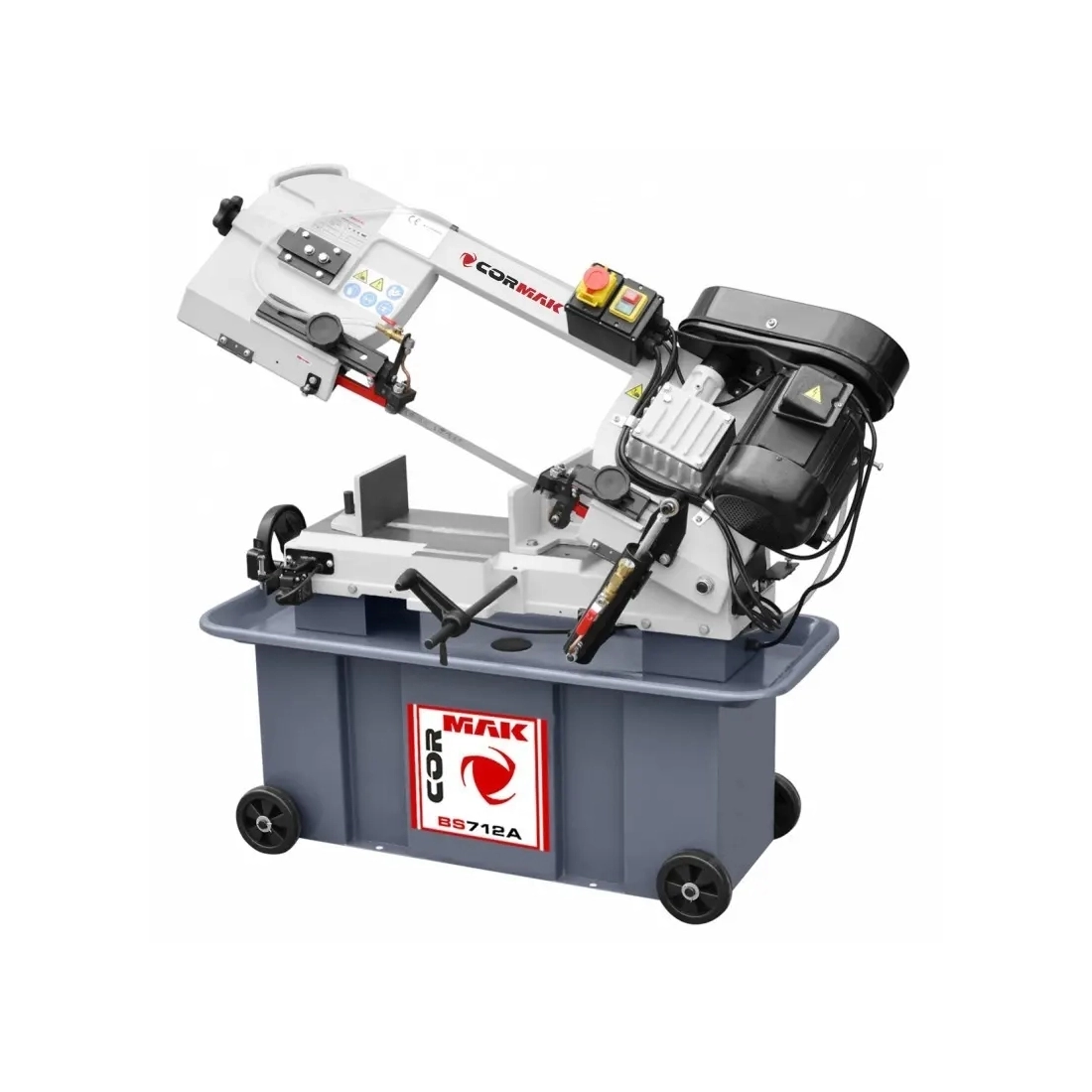

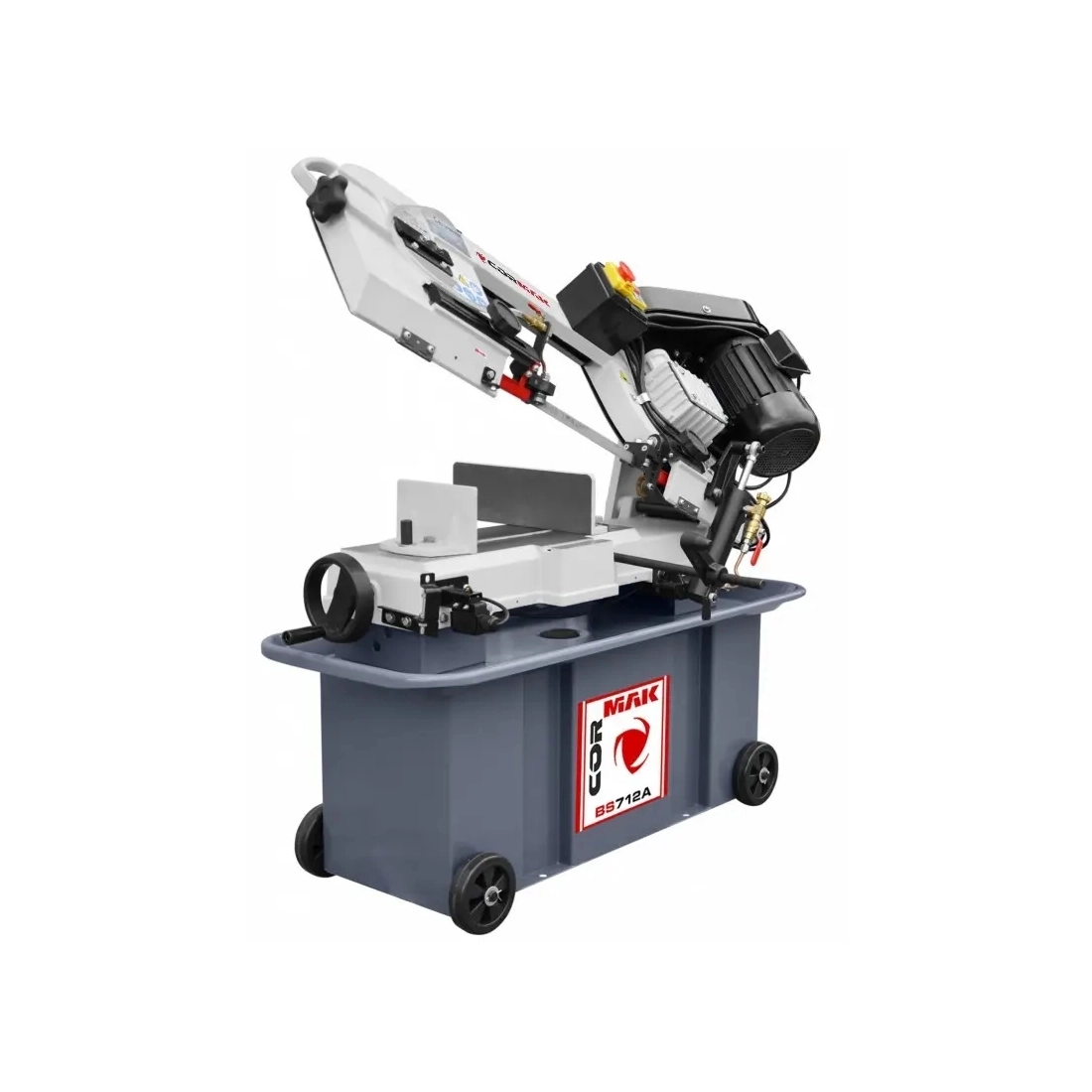

Fierăstrău mobil cu bandă pentru metal CORMAK BS 712 A, 27 mm, cu 2 pânze M42, 5 l Emulsol și ZW580

Descrierea mașinii

Fierăstrăul universal cu bandă CORMAK BS 712 A, cu marcaj CE, este o soluție de încredere pentru tăierea metalelor, fără egal de-a lungul anilor. Prezintă o eficiență ridicată și o manevrare ușoară. Permite tăierea în plan vertical și perpendicular pe axa materialului de tăiat sau la orice unghi în gama 45°-90°.

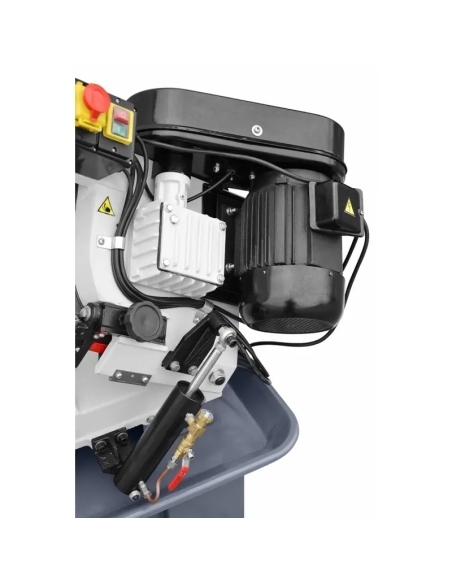

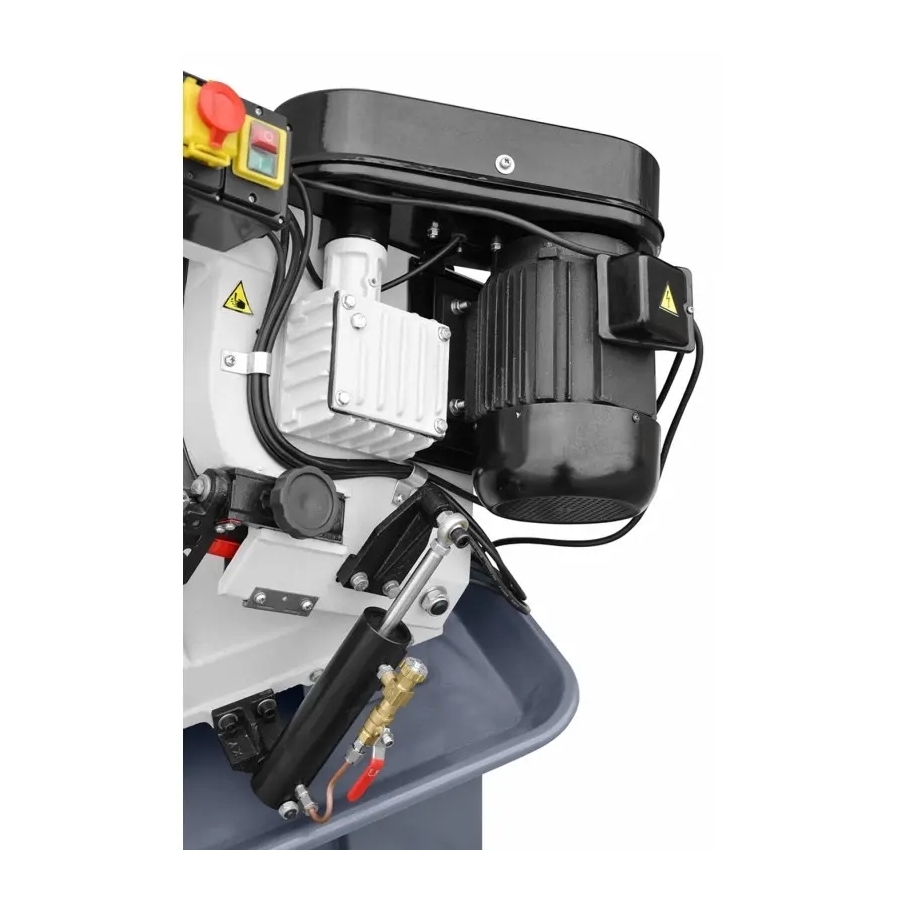

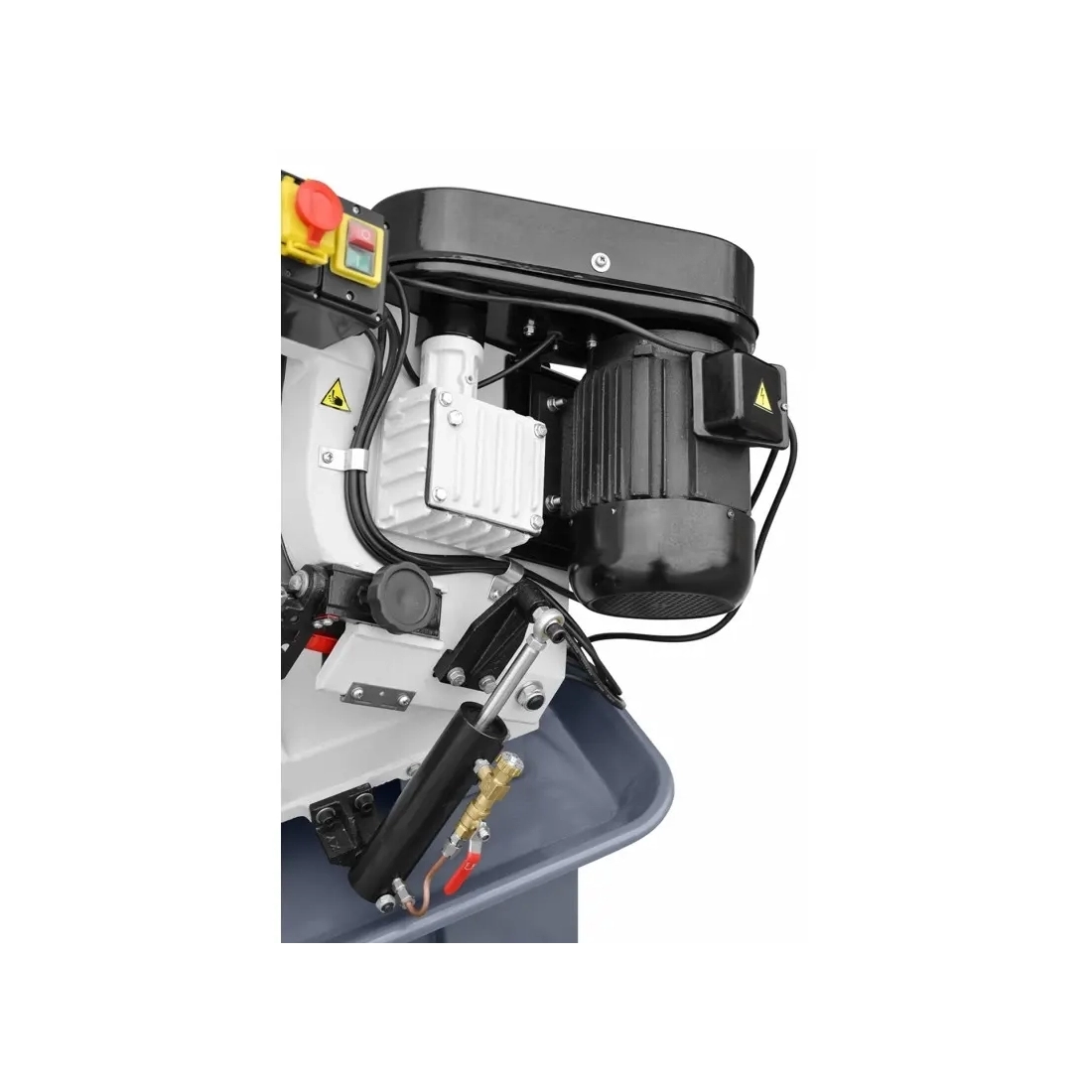

Elementul de tăiat poate fi alimentat manual sau cu orice dispozitiv de alimentare. Alimentarea în timpul tăierii este gravitațională, pe principiul fluxului de ulei într-un cilindru hidraulic cu două camere. Viteza adecvată de coborâre a brațului este obținută datorită valvei care controlează fluxul de ulei între camerele cilindrului hidraulic.

Viteza liniară necesară a benzii este obținută prin modificarea raportului pe fulia dintre angrenajul cu melc și motorul de antrenare.

Construcția robustă, stabilă și rafinată, precum și brațul realizat din fontă unitară oferă rigiditate și stabilitate ridicate în timpul tăierii, asigurând precizie și fiabilitate pe termen lung. Proiectarea lamei de 20 mm utilizate în mașină permite tăierea unei cantități mari de elemente.

Date tehnice

Unghi
0°	180 mm	300×180 mm	180×180 mm
45°	130 mm	120×125 mm	125×125 mm

Construcția mașinii

Sistemul de transmisie a benzii de tăiere este compus din două roți din fontă. Prima roată este o roată de tensionare, reglată cu o manetă, iar cea de-a doua este o roată de acționare. Cuplul de la angrenajul cu melc este transmis direct roții de tensionare, în timp ce angrenajul cu melc este acționat de un motor electric. Unghiul corespunzător al benzii este asigurat printr-un set de rulmenți cu role.

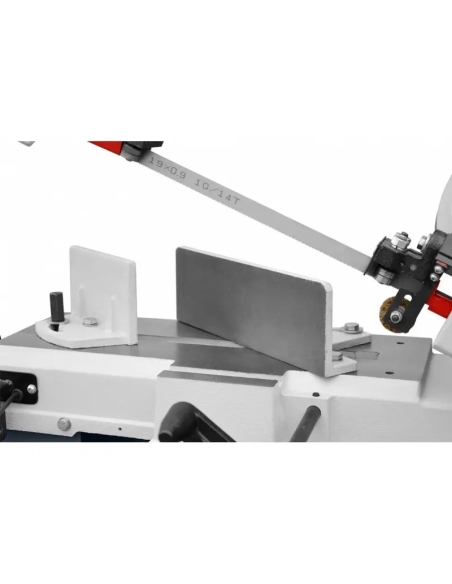

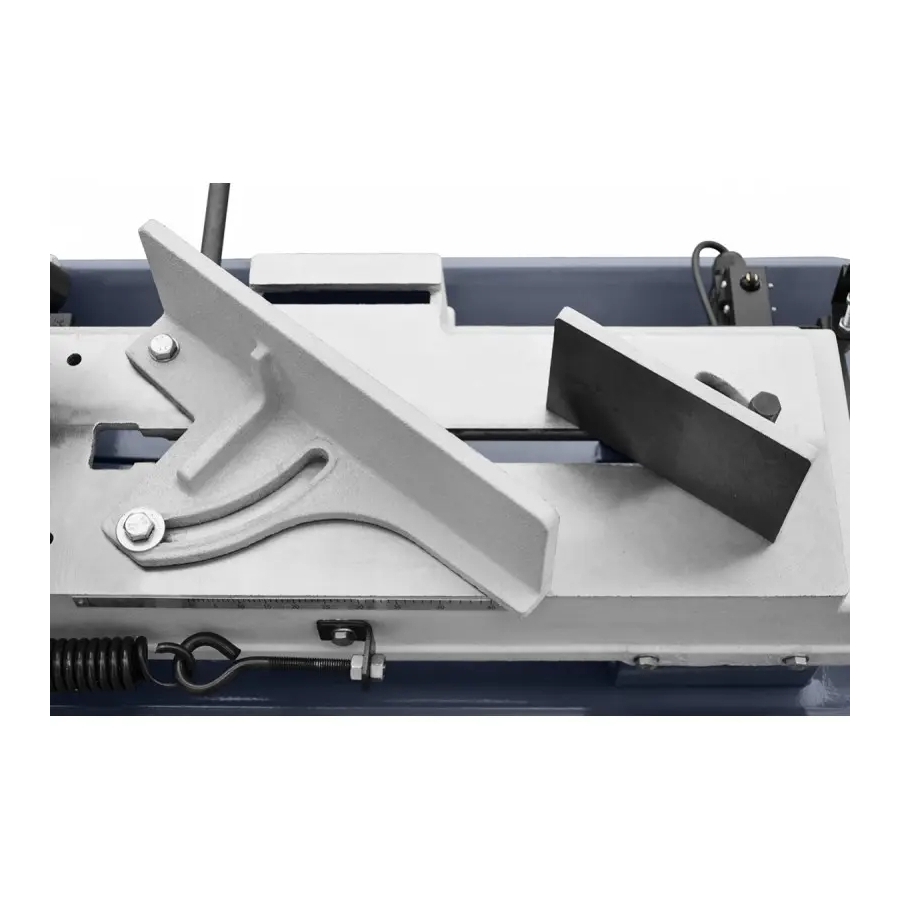

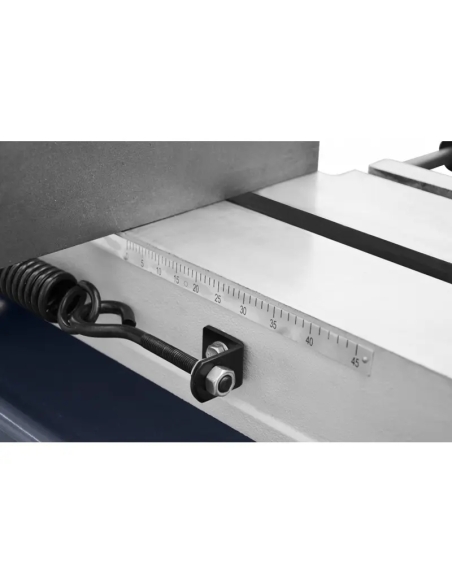

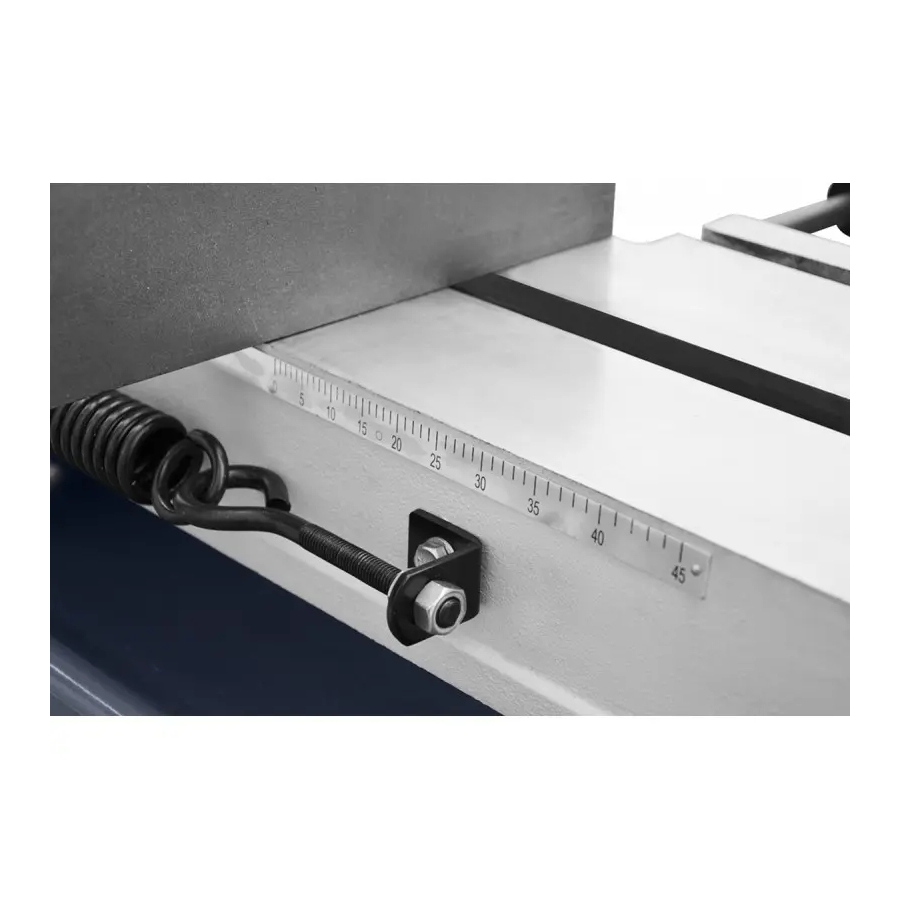

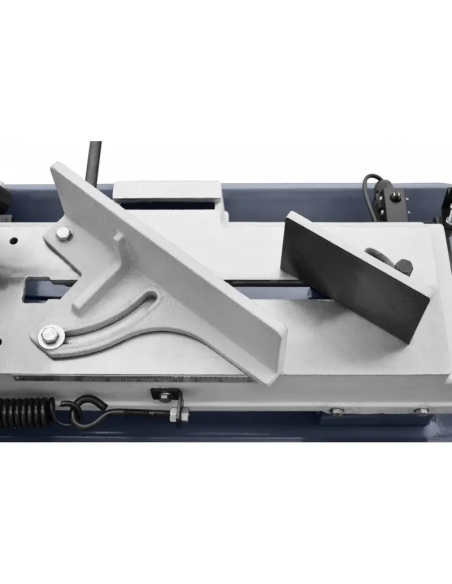

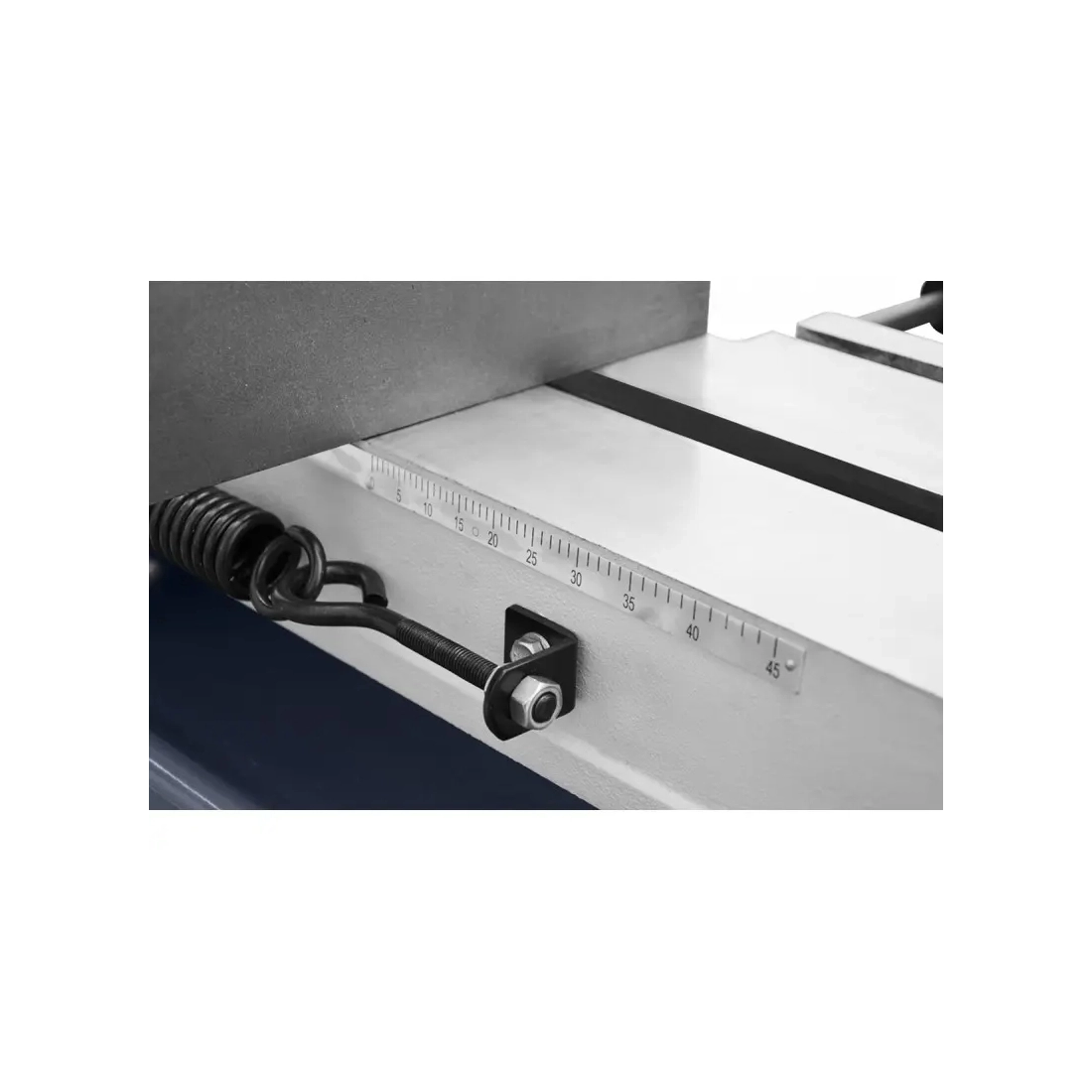

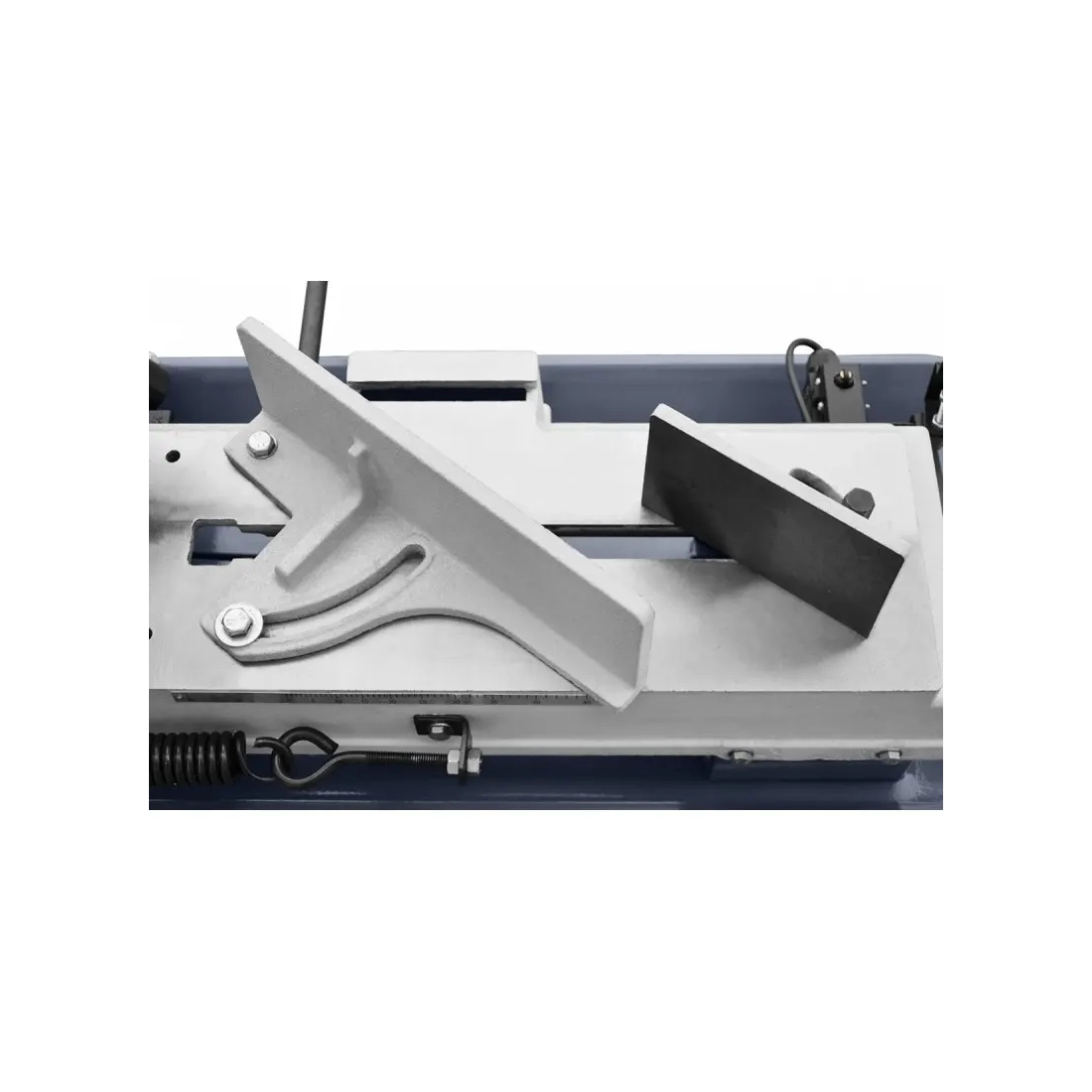

Baza mașinii este un cuboid rigid din foi de oțel, în interiorul căruia se află un recipient pentru lichidul de răcire, prevăzut cu o pompă pentru lichid de răcire sub presiune. Datorită menghinei rotative, este posibilă tăierea materialului la unghiuri de 0°-45°.

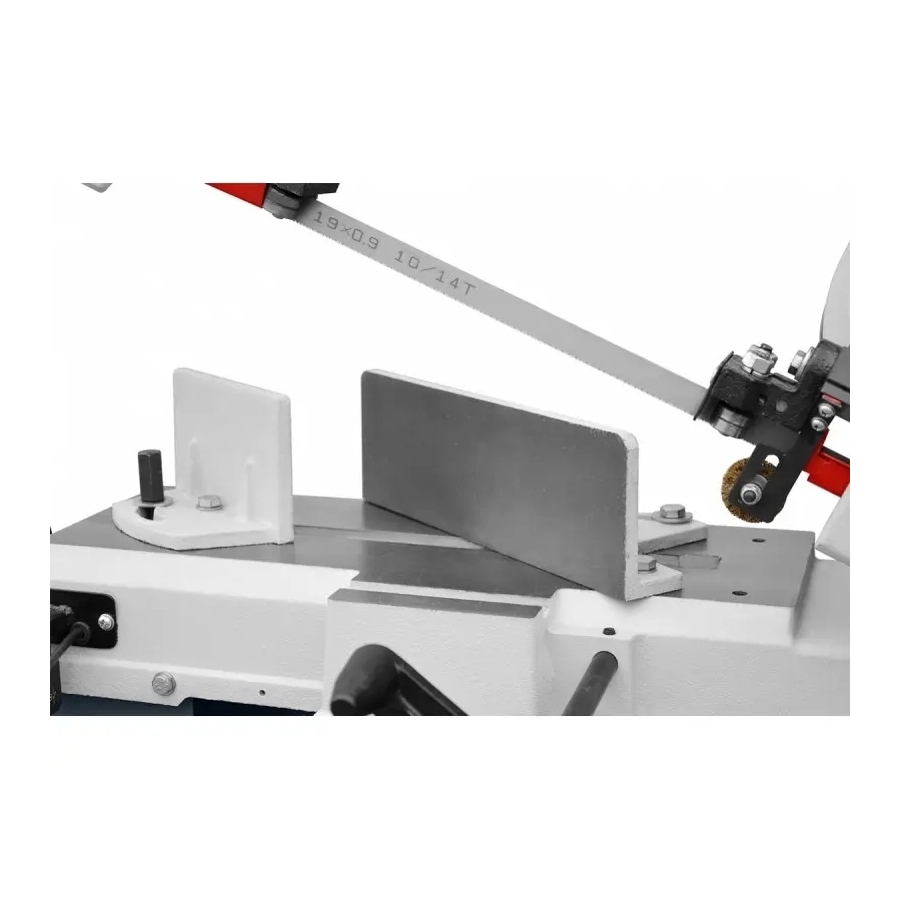

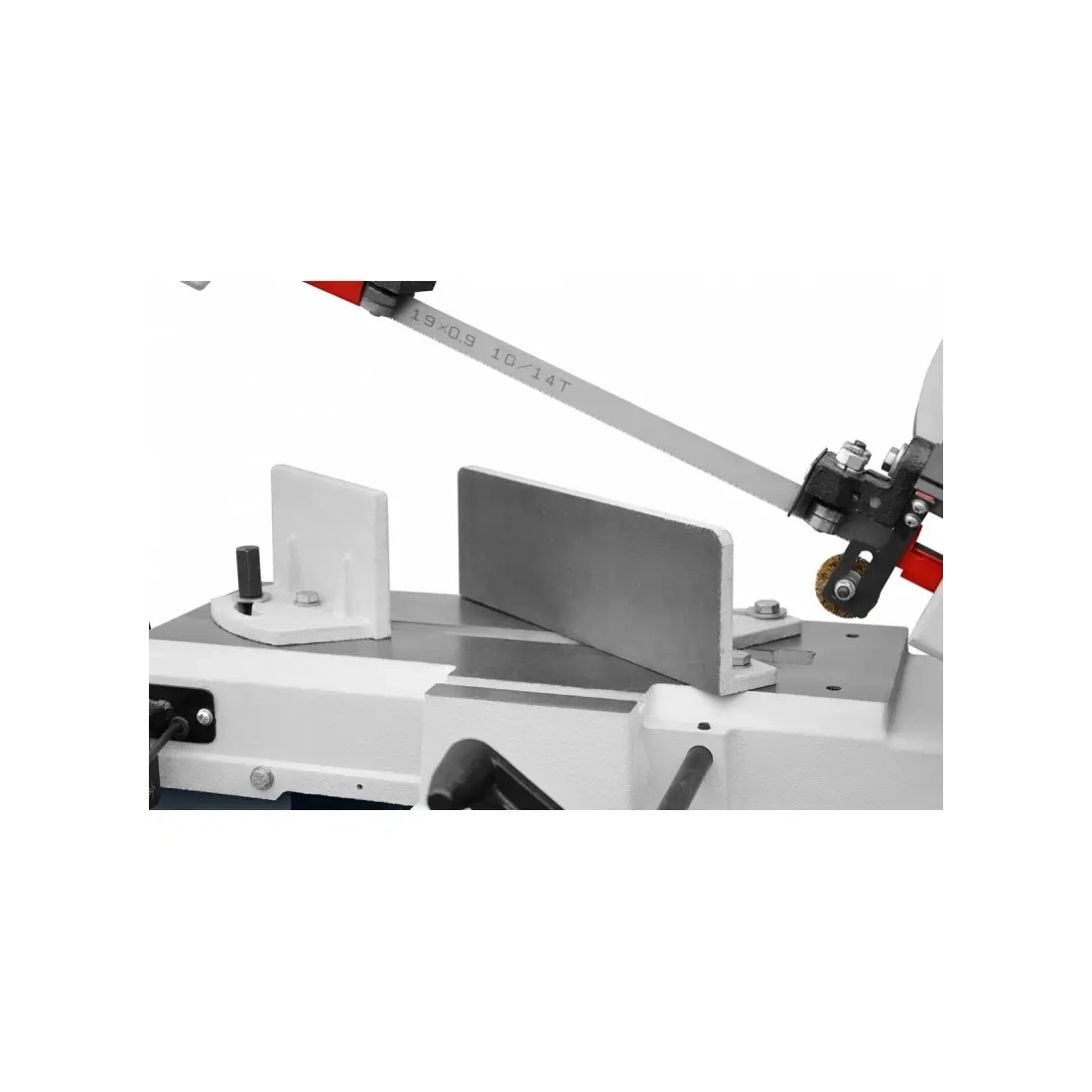

Rezervorul pentru drenarea lichidului de răcire și recipientul pentru așchii sunt fixate în partea superioară a mașinii. Bancul de lucru din fontă este atașat de rezervor, care, la rândul său, este echipat cu o menghină pentru fixarea materialului și de care este fixat brațul fierăstrăului cu bandă.

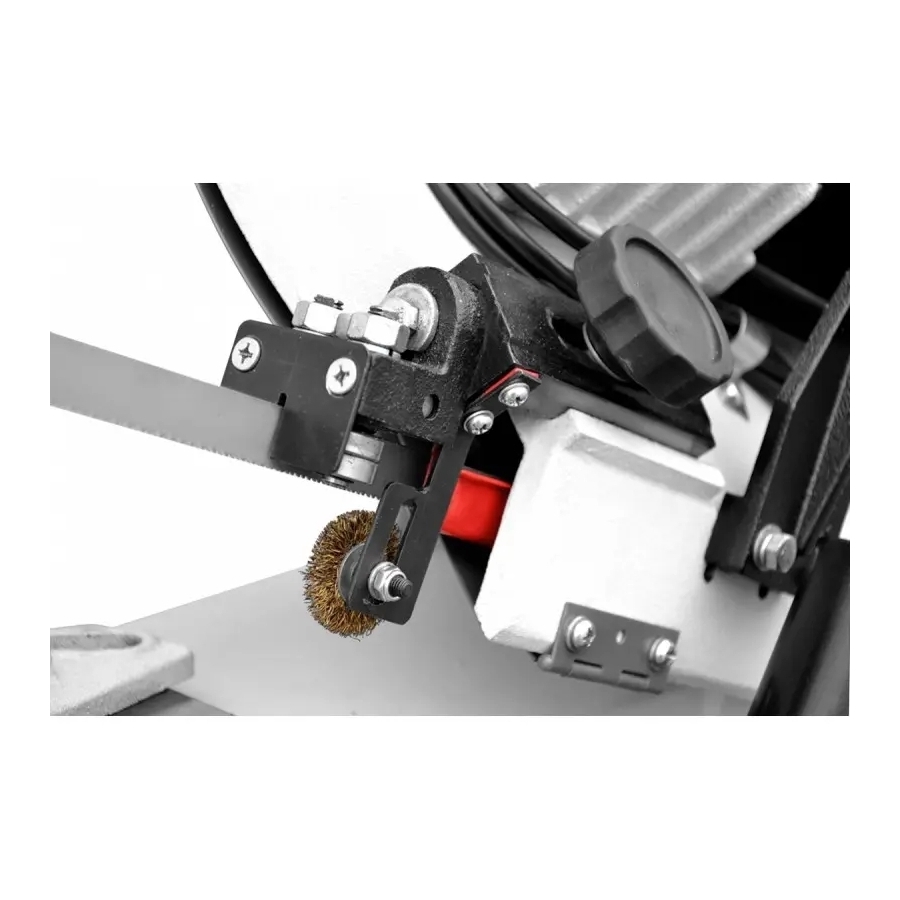

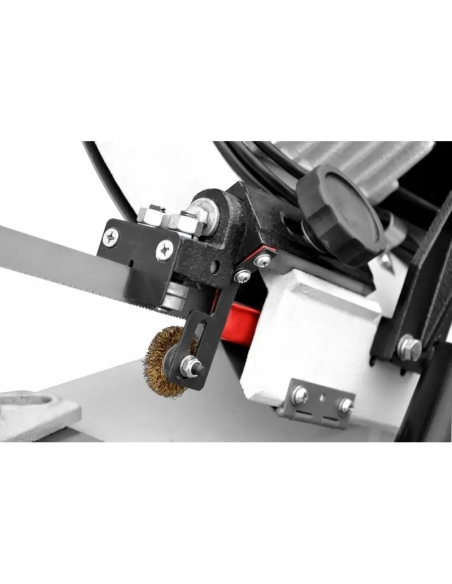

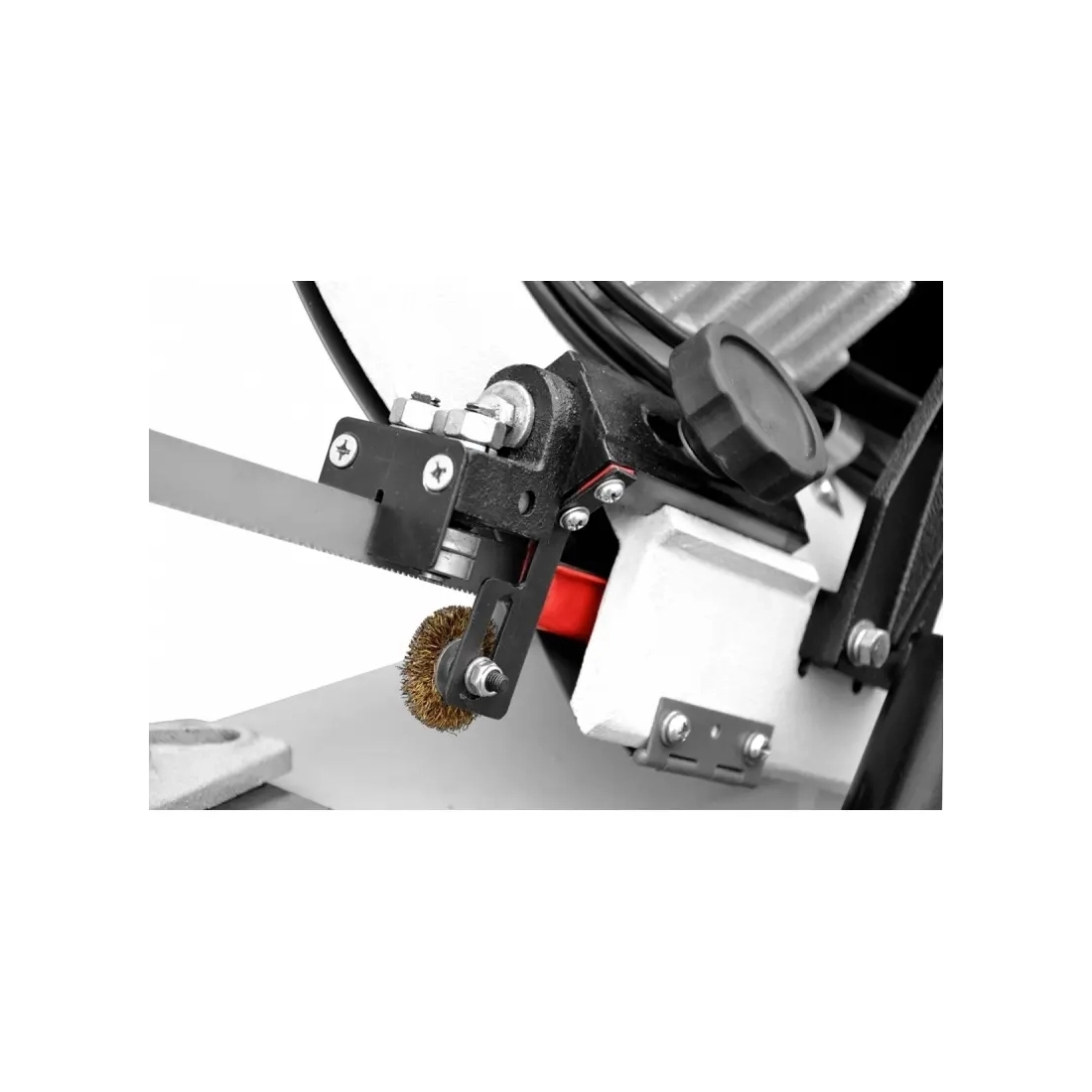

În partea inferioară a bazei mașinii se află găuri pentru axele roților. Siguranța în timpul procesului de tăiere este asigurată de o instalație electrică ce îndeplinește toate cerințele CE. Mașina este echipată cu un limitator de comutare care oprește mașina după terminarea procesului de tăiere, un buton de urgență și mai multe microcomutatoare care opresc mașina atunci când, de exemplu, este deschis capacul transmisiei benzii sau capacul de protecție. În plus, mașina este dotată cu o perie de sârmă pentru curățarea benzii, care previne blocarea lamei și asigură o tăiere mai eficientă.

În plus

• 2 lame M42
• 5L Emulsol
• Colector magnetic de așchii ZW580
