Fierăstrău cu bandă pentru metal CORMAK HBS
Descrierea mașinii

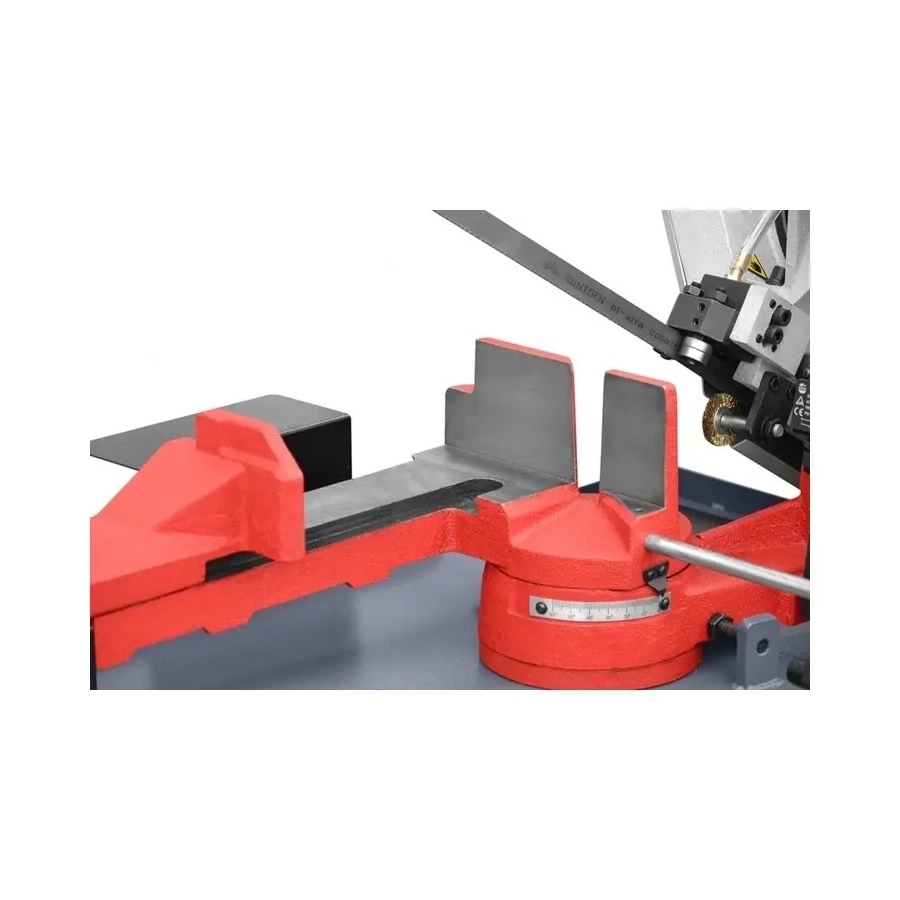

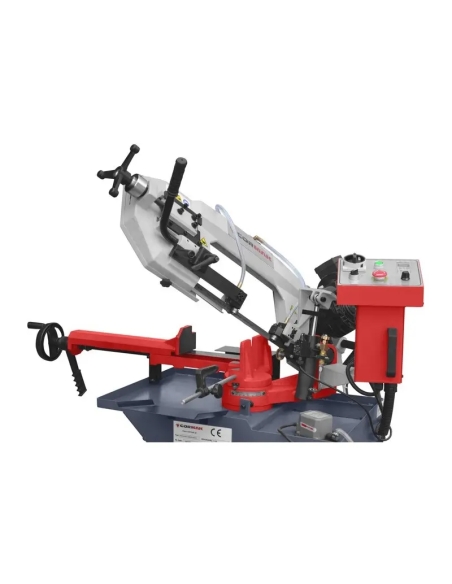

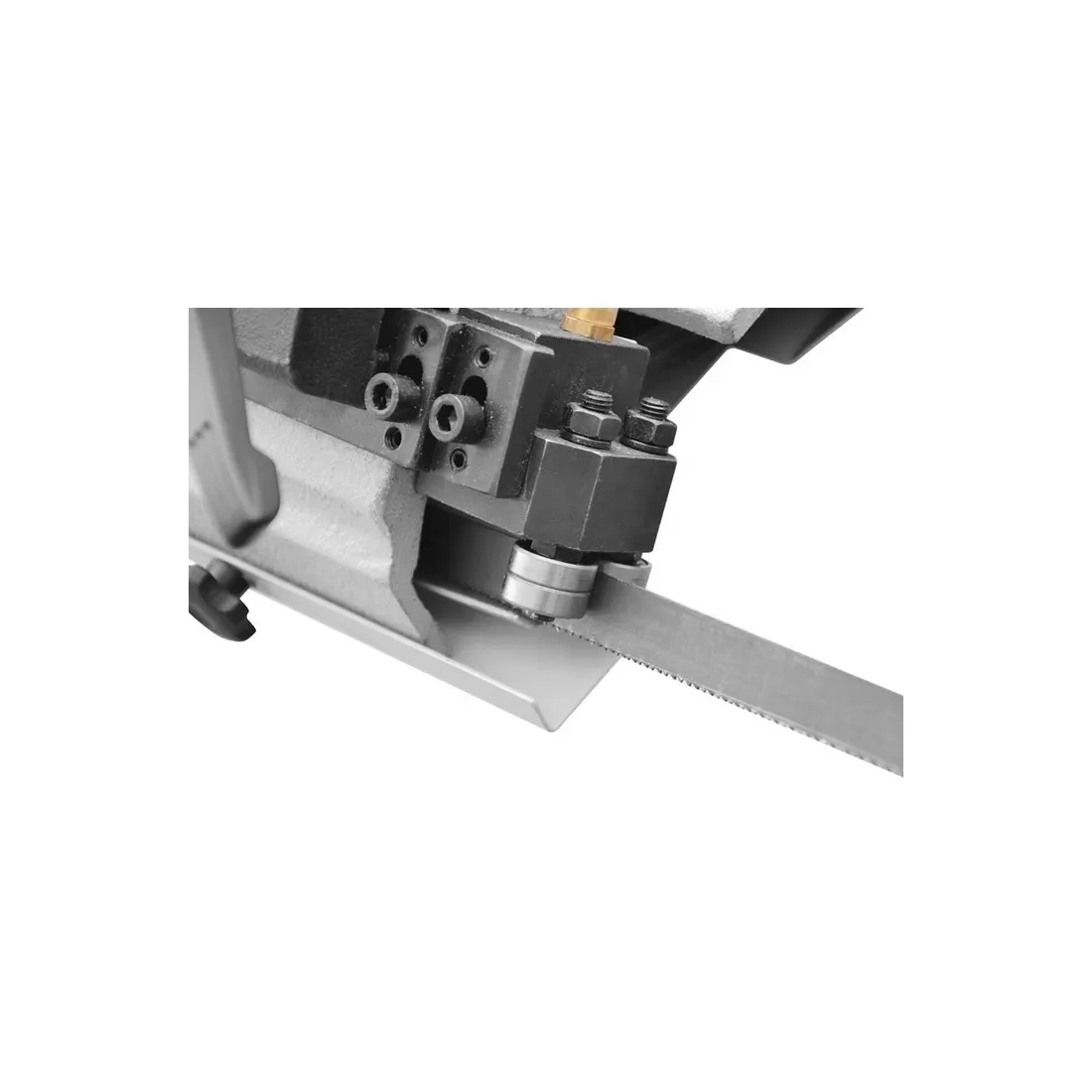

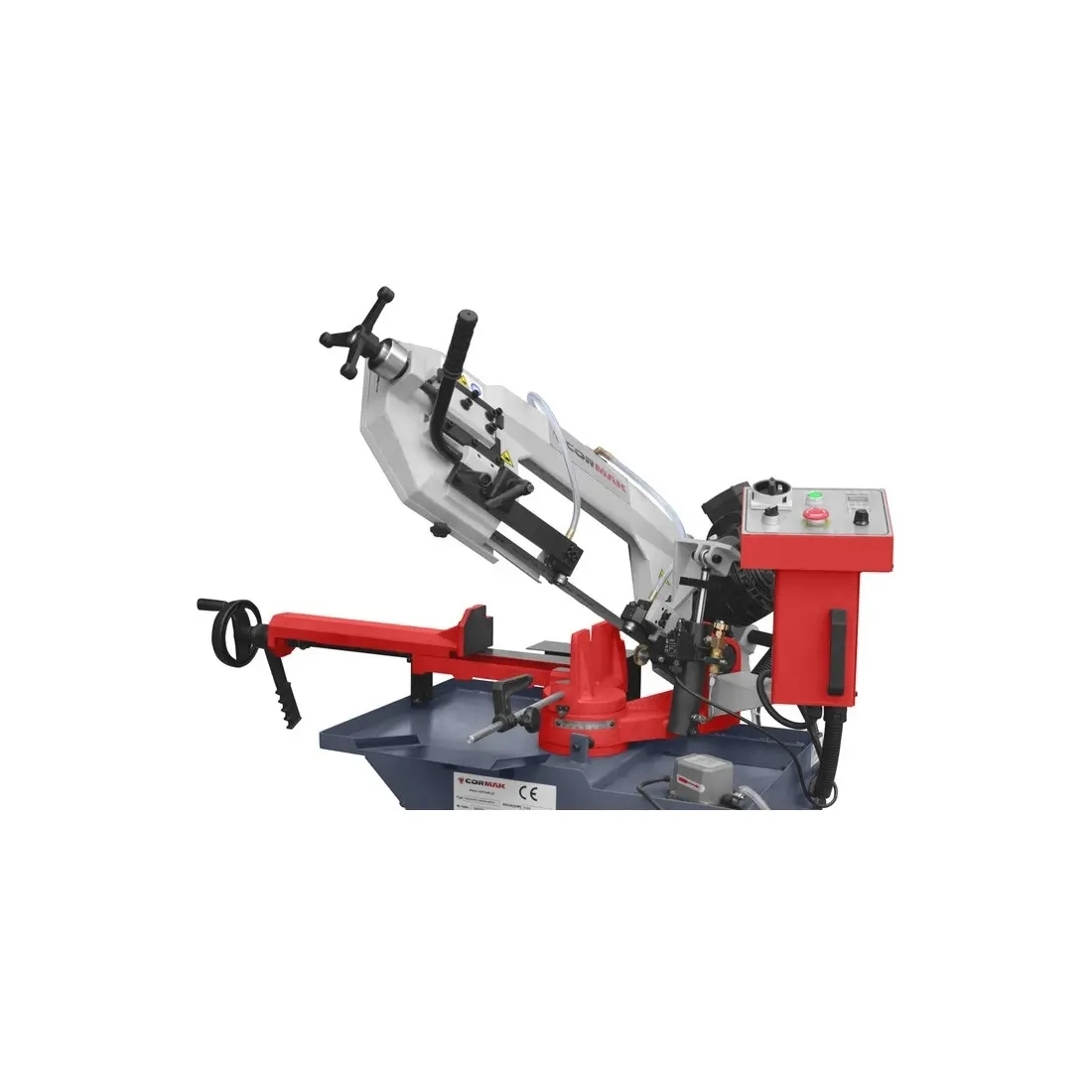

Fierăstrăul cu bandă orizontală pentru metal, cu braț pivotant, permite tăierea perpendiculară pe axa materialului și la orice unghi de la 0º până la 60º. Transmisia de la motorul electric la roata care acționează banda de tăiere este realizată cu un motor cu transmisie mecanică, nu cu curea. Banda de tăiere este tensionată pe două roți din fontă cu ajutorul unui tensionator manual și este ghidată de un set de rulmenți cu role.

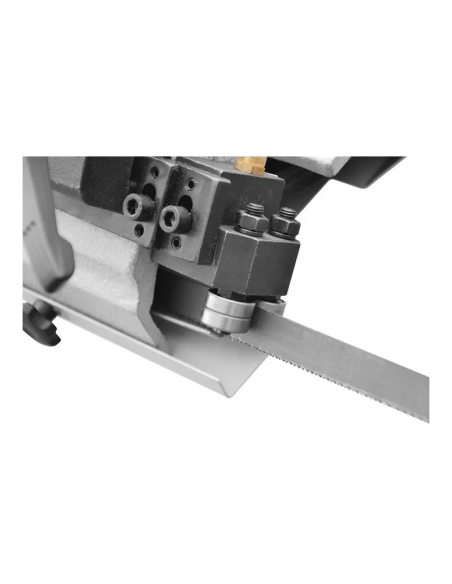

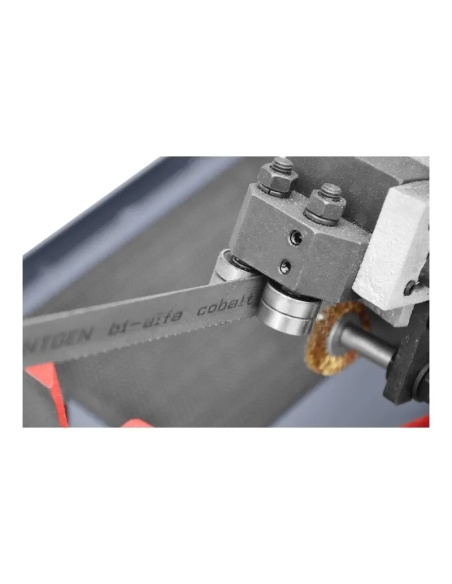

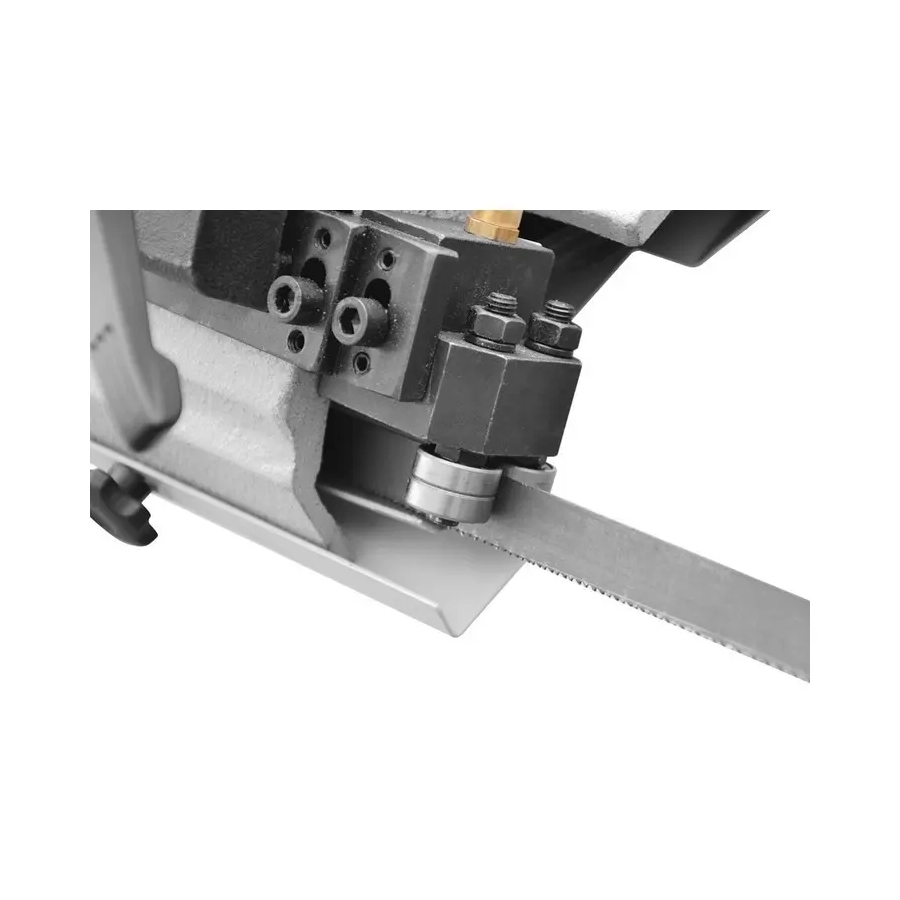

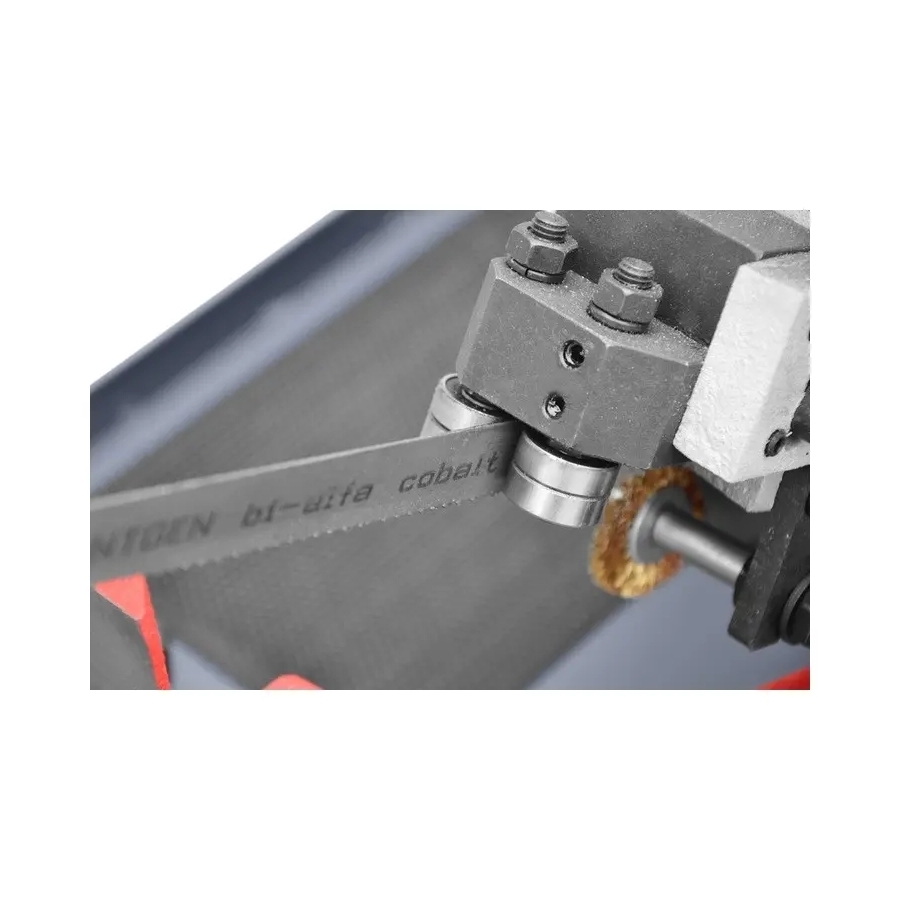

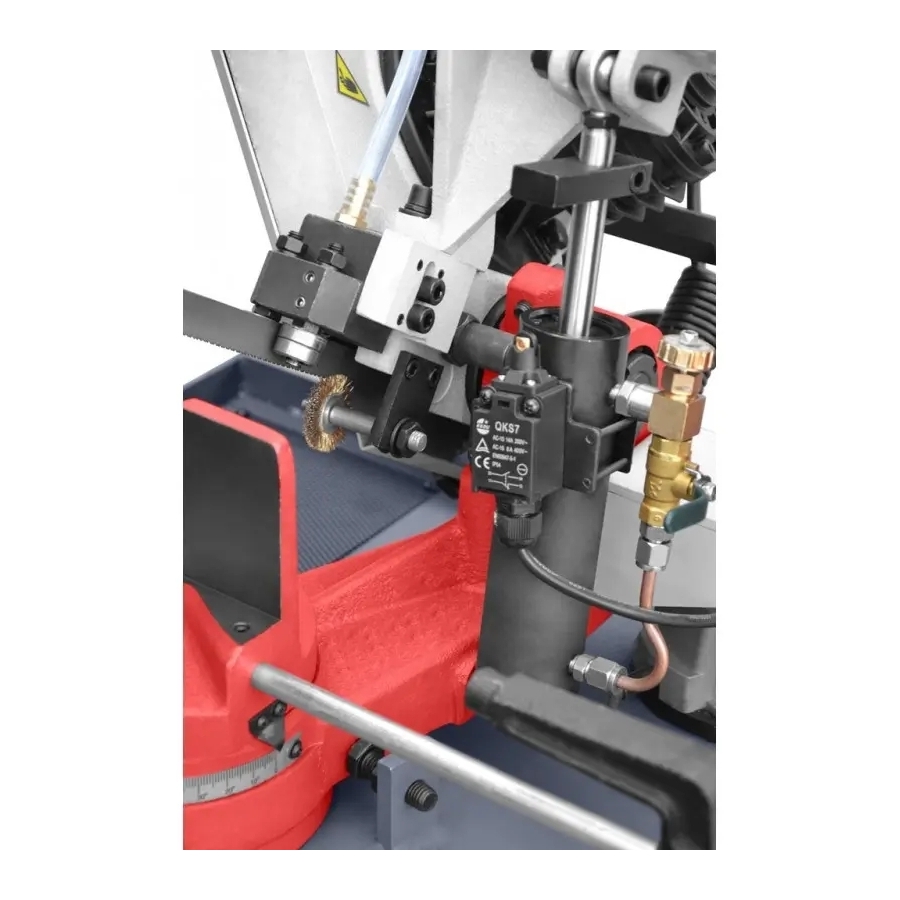

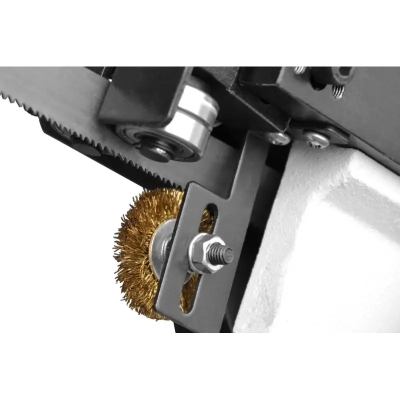

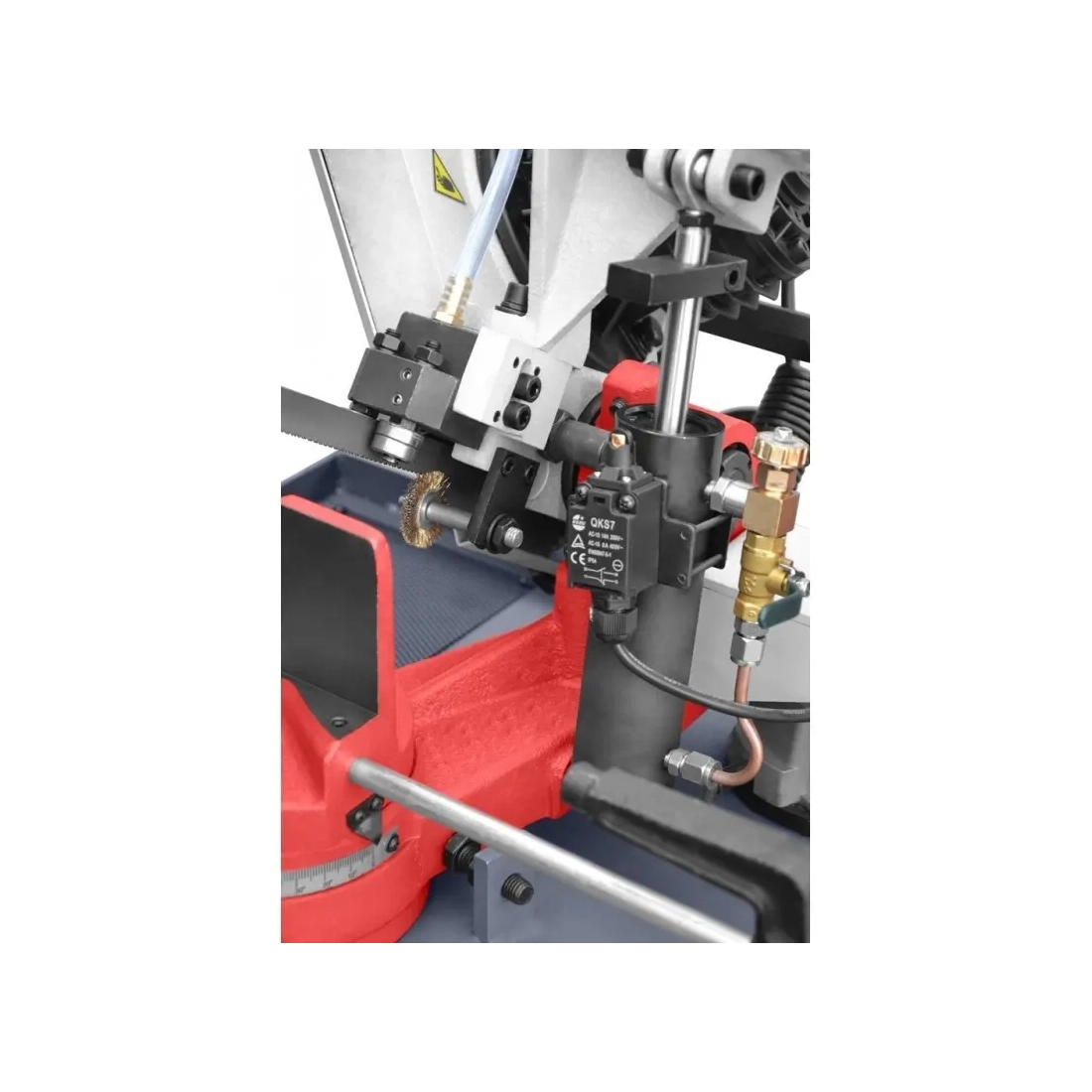

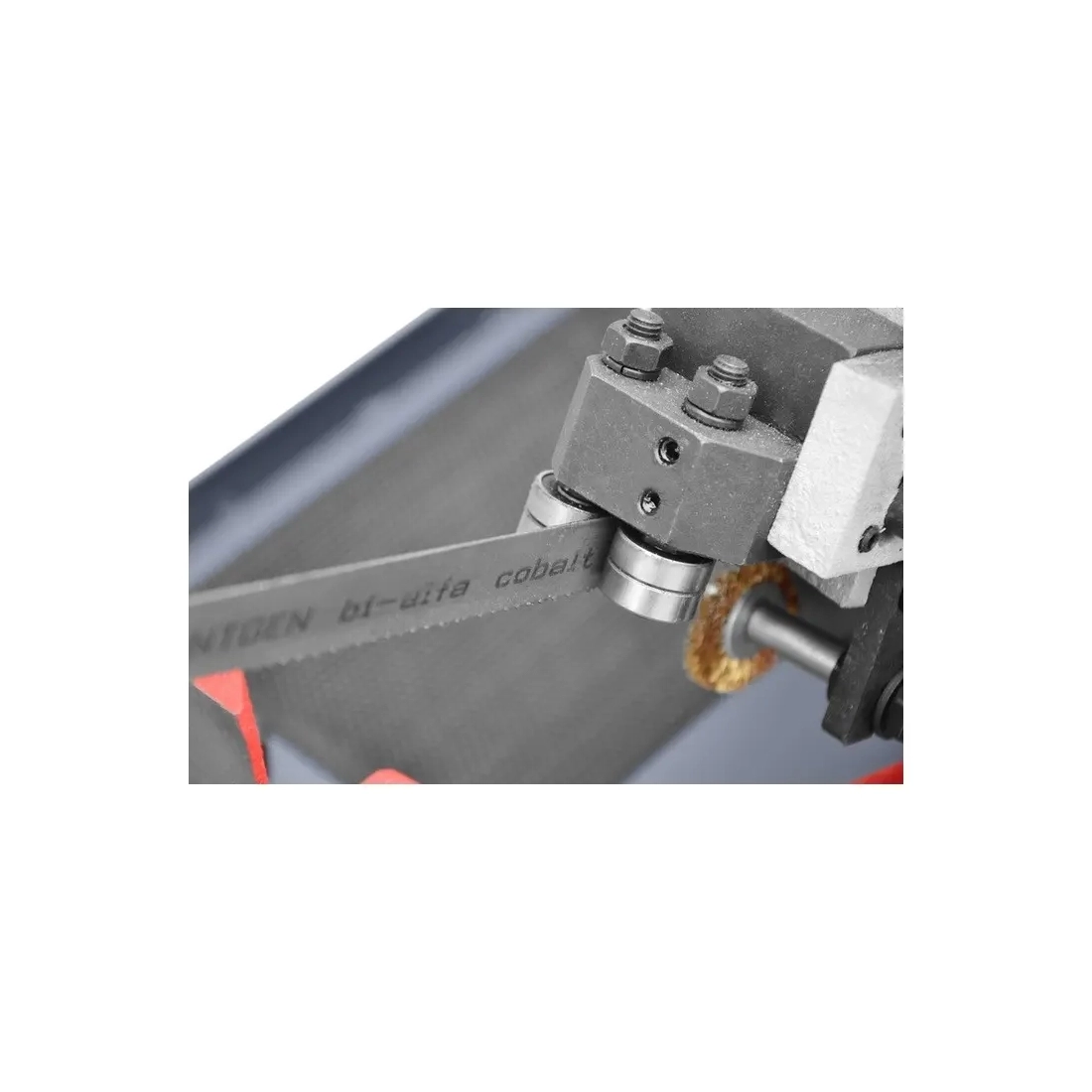

Elementul tăiat poate fi alimentat manual sau cu orice dispozitiv de alimentare, iar avansul sculei este gravitațional, pe principiul fluxului de ulei într-un cilindru hidraulic cu două camere. Viteza adecvată de coborâre a brațului este obținută datorită valvei care controlează fluxul de ulei între camerele cilindrului hidraulic. Ghidajele benzii sunt echipate cu un set de rulmenți cu role. Acest lucru are un impact semnificativ asupra ghidării benzii, duratei sale de viață, rectilinității tăierii, preciziei și calității tăierii.

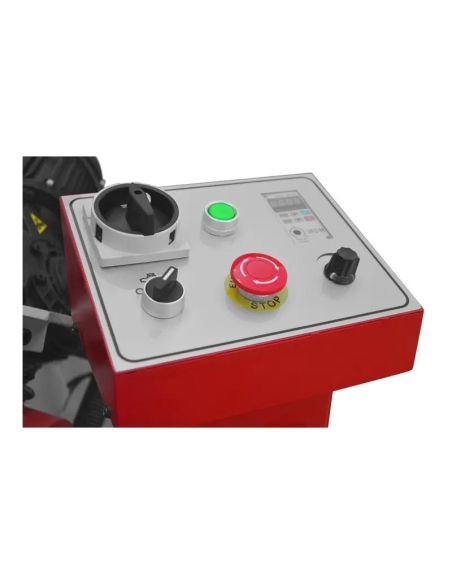

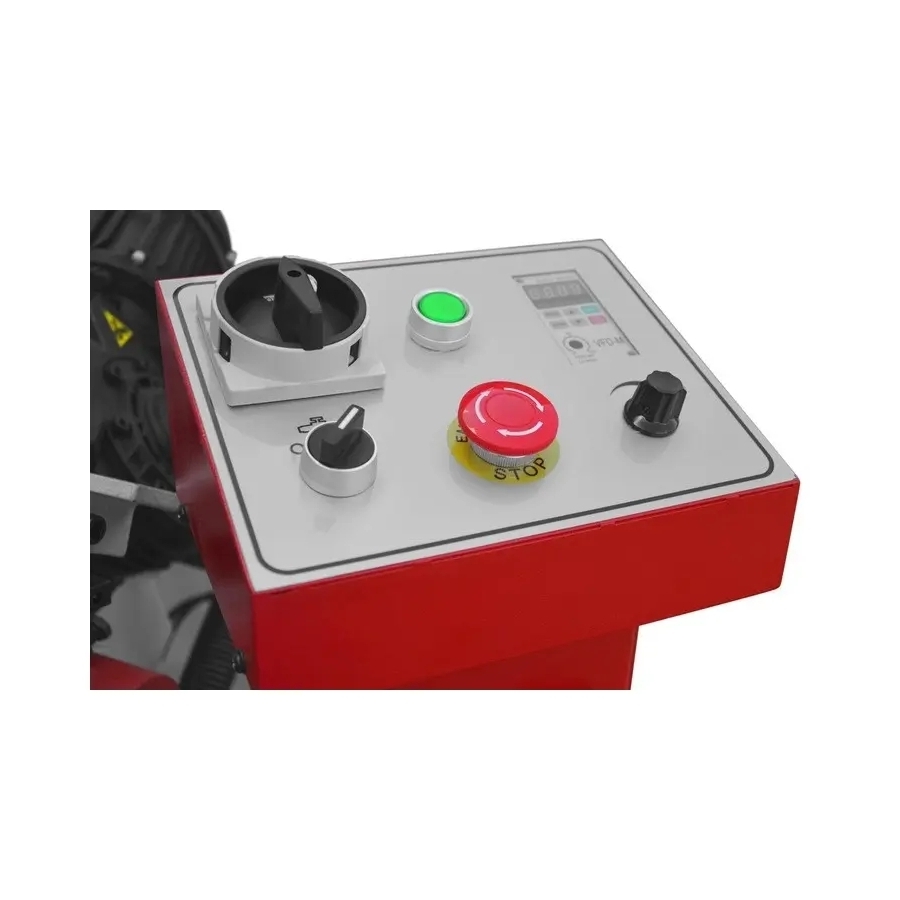

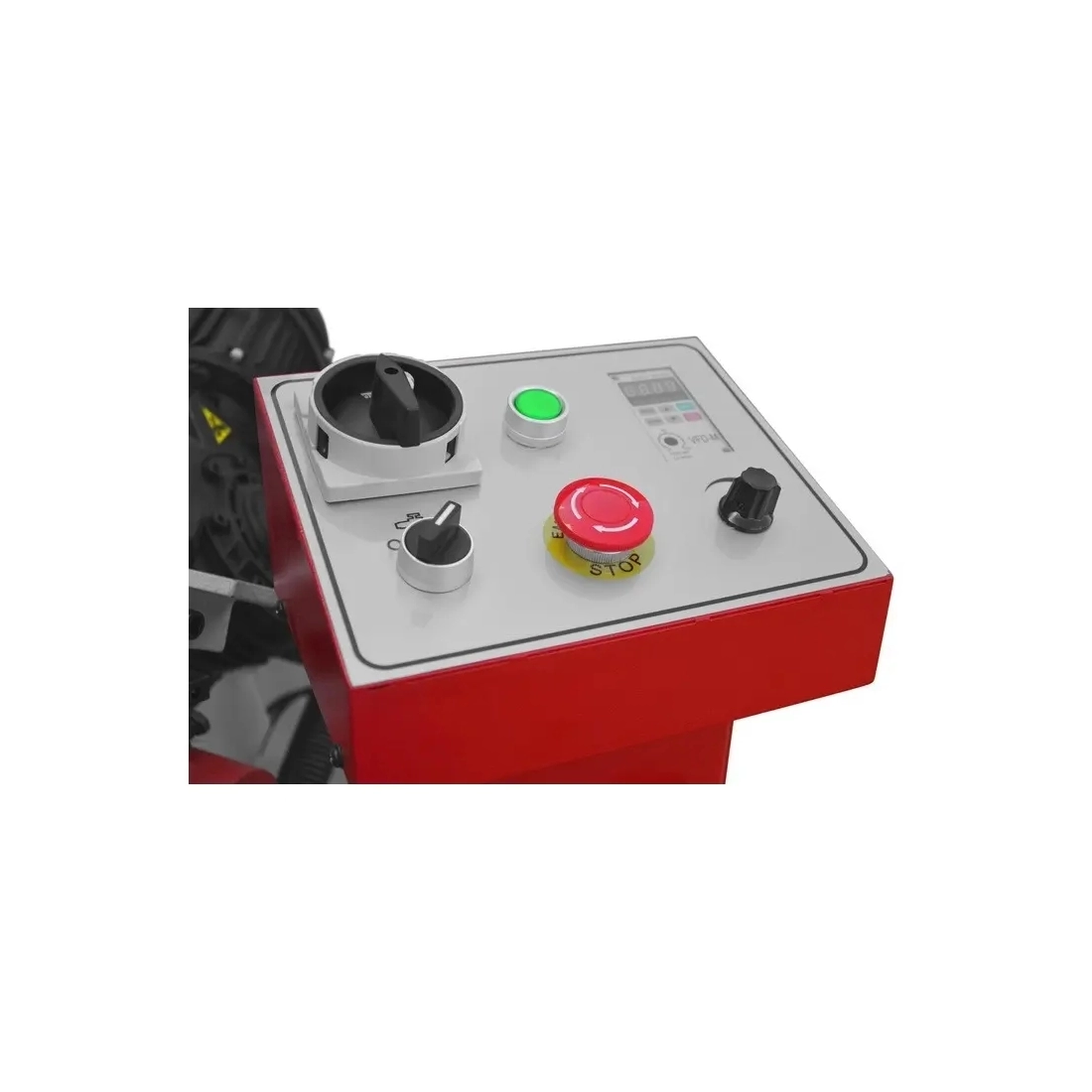

Viteza corespunzătoare de prelucrare, respectiv viteza de deplasare a benzii, este reglată prin schimbarea poziției unui buton de pe panoul de control. Diferitele tipuri de materiale necesită viteze specifice de tăiere. Mașina este prevăzută cu un braț rigid din fontă turnată. Panoul de control este amplasat lângă braț.

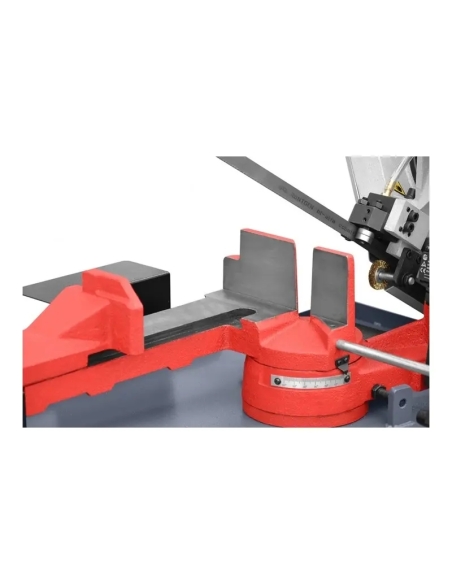

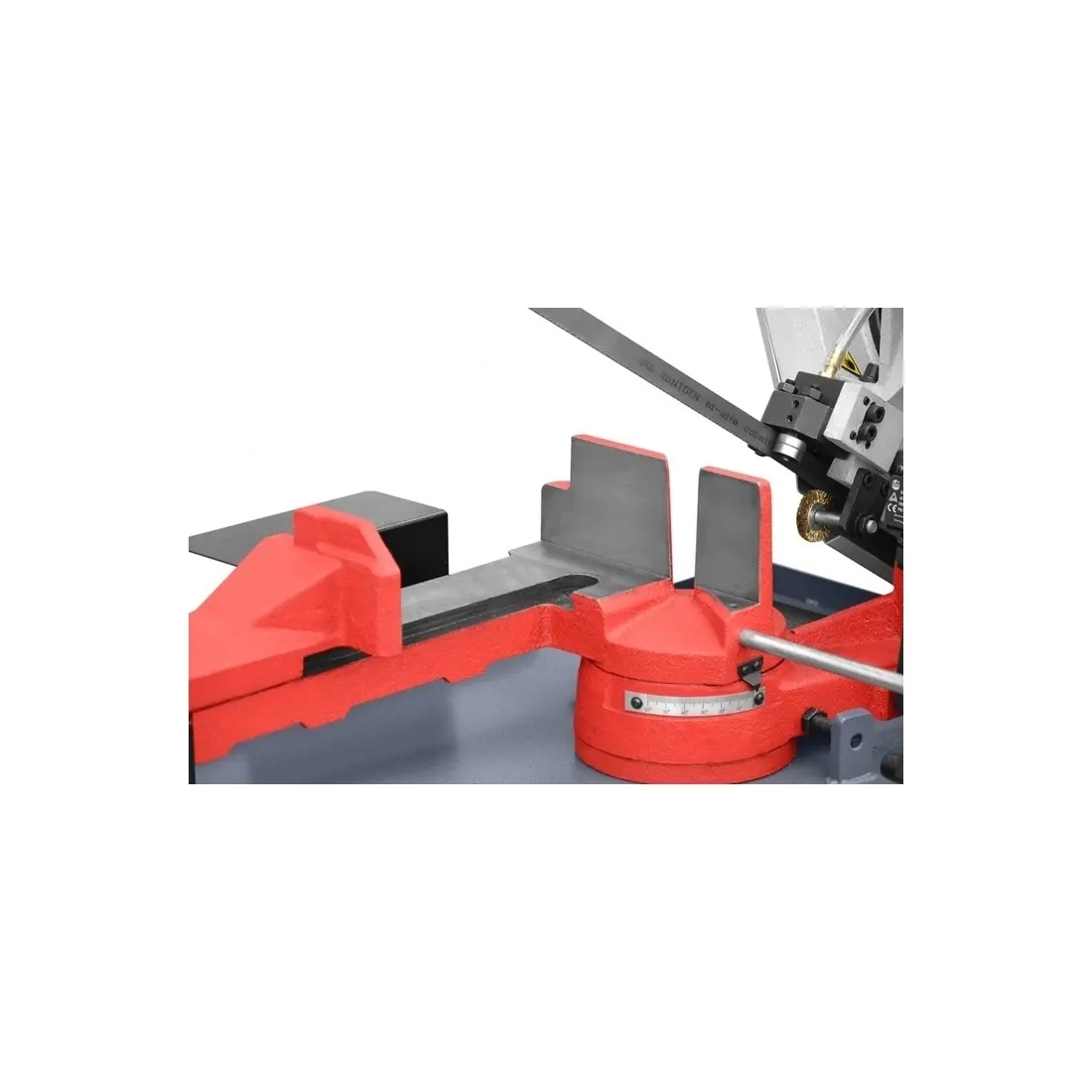

Baza este concepută sub forma unui corp rigid, sudat din foi de oțel. În interior se află un rezervor separat pentru lichidul de răcire, prevăzut cu o electropompă. Forma părții superioare a bazei constituie un rezervor pentru drenarea lichidului de răcire și colectarea așchiilor produse în timpul tăierii. Masa de lucru din fontă este atașată la bază, împreună cu brațul pivotant, iar panoul de control este montat pe un braț separat. Mișcarea principală din procesul de tăiere este reprezentată de deplasarea benzii de tăiere și coborârea brațului. Viteza de coborâre a brațului, respectiv viteza de tăiere, este reglată cu ajutorul cilindrului hidraulic.

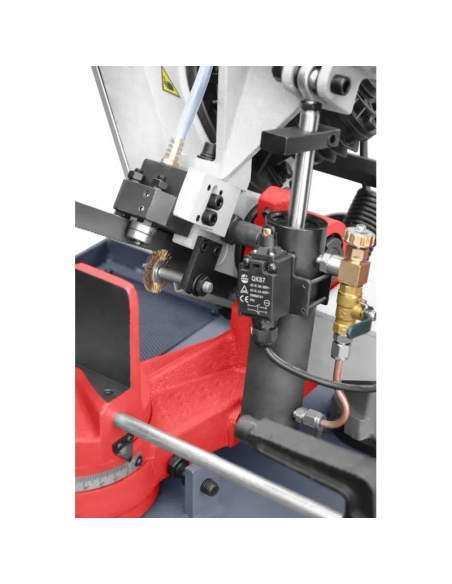

Viteza de avans este controlată de la panoul de control. Este disponibilă reglarea lină a vitezei în intervalul 0-90 m/min. În poziția de repaus a brațului, după procesul de tăiere, acționarea benzii de tăiere se oprește automat. Siguranța este asigurată de protecțiile benzii de tăiere și de microîntrerupătoarele care opresc motorul după finalizarea ciclului de tăiere sau după deschiderea oricăreia dintre protecții. Protecția suplimentară constă în oprirea automată a fierăstrăului în cazul ruperii benzii de tăiere.
Parametri tehnici – CORMAK HBS
| Dimensiuni bandă | 2110×0.9×20 mm |
| Diametru roți de antrenare | 260 mm |
| Motor | 950W, 2 poli |
| Alimentare | 400V 50Hz |
| Viteza benzii | 0-90 m/min (ajustare continuă) |
| Greutate | 152/190 kg |
| Dimensiuni ambalaj | 1150×560×930 mm |
Capacitate de tăiere
| Unghi | |||
| 0º | ø170 | 170×210 | 170×170 |
| 30º | ø150 | 140×140 | 140×140 |
| 45º | ø130 | 110×110 | 110×110 |
| 60º | ø70 | 60×60 | 60×60 |
Accesorii adiționale
- 2 pânze M42
- 5L Emulsol
- Colector magnetic de așchii ZW580
- Tip mașină
- Fierăstrău cu bandă pentru metal
- Alimentare electrică
- 400 V
- Greutate
- 152 kg
190 kg - Putere motor
- 0,95 kW
- Transmisie avans
- Gravitațională
- Material prelucrat
- Fier
- Material masă de lucru
- Fontă
- Material bază
- Oțel
- Sistem de răcire
- Cu lichid
Cu pompă
Cu rezervor - Cuvă pentru așchii
- Da
- Dimensiuni ambalaj
- 1150 × 560 × 930 mm
- Microîntrerupător de siguranță
- Da
- Poziție panou de comandă
- Pe braț separat
- Viteză bandă
- 0–90 m/min
- Tensionare bandă
- Mecanică (manuală)
- Control viteză bandă
- Continuu
- Ghidare bandă
- Rulmenți cu role
- Poziții de lucru
- Orizontală
- Diametru roți
- 260 mm
- Avans material
- Manual
Prin dispozitiv de alimentare - Reglare coborâre braț
- Prin supapă de control al debitului de ulei
- Tip transmisie
- Mecanică, fără curea
- Dimensiuni bandă de tăiere
- 2110 × 0,9 × 20 mm
- Unghi de tăiere
- 0°–60°
- Material braț
- Fontă turnată
- Număr roți bandă
- 2
- Material roți bandă
- Fontă
- Cilindru hidraulic
- Cu două camere
- Oprire la ruperea benzii
- Automată
- Oprire la finalul tăierii
- Automată
- Apărători bandă
- Da
- Număr poli motor
- 2
- Capacitate de tăiere 0° – rotund
- Ø 170 mm
- Capacitate de tăiere 0° – pătrat
- 170 × 170 mm
- Capacitate de tăiere 45° – rotund
- Ø 130 mm
- Capacitate de tăiere 45° – pătrat
- 110 × 110 mm
- Capacitate de tăiere 60° – rotund
- Ø 70 mm
- Capacitate de tăiere 60° – pătrat
- 60 × 60 mm
- Capacitate de tăiere 30° – rotund
- Ø 150 mm
- Capacitate de tăiere 30° – pătrat
- 140 × 140 mm
- Capacitate de tăiere 0° – dreptunghiular
- 170 × 210 mm
- Capacitate de tăiere 45° – dreptunghiular
- 110 × 110 mm
- Capacitate de tăiere 60° – dreptunghiular
- 60 × 60 mm
- Capacitate de tăiere 30° – dreptunghiular
- 140 × 140 mm

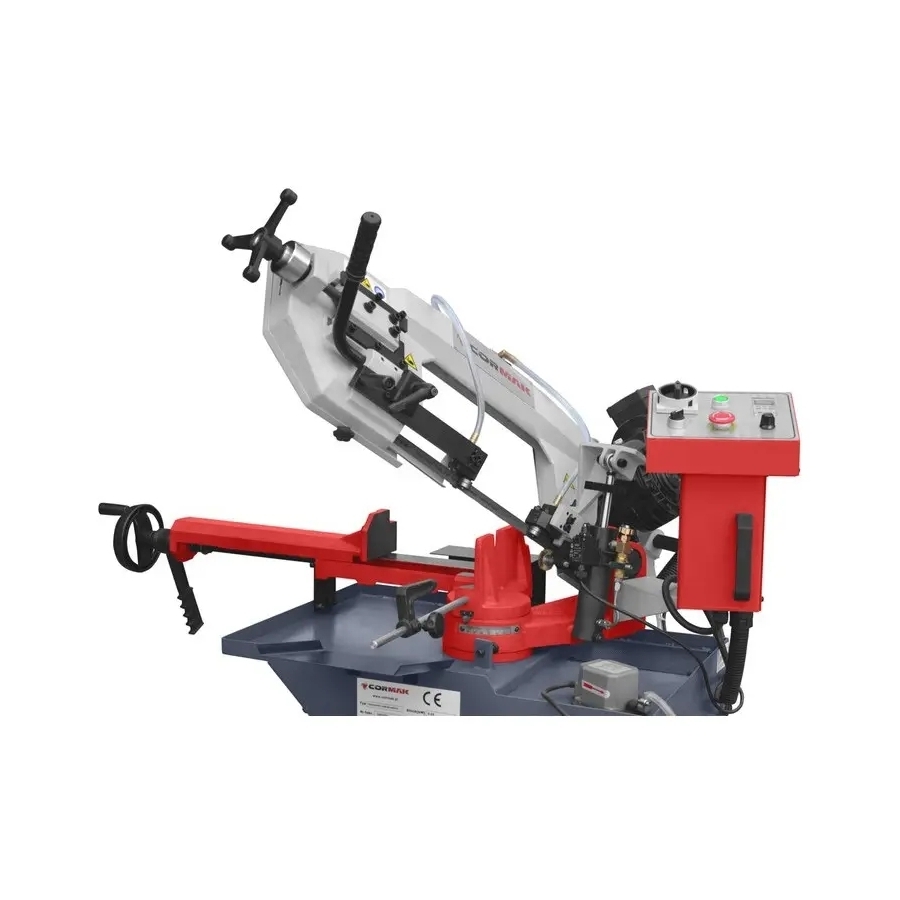

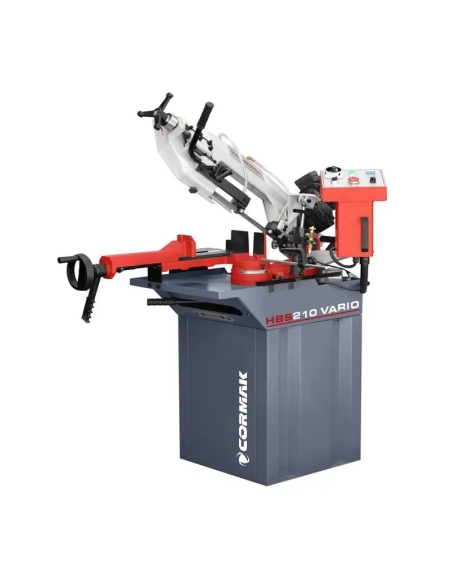

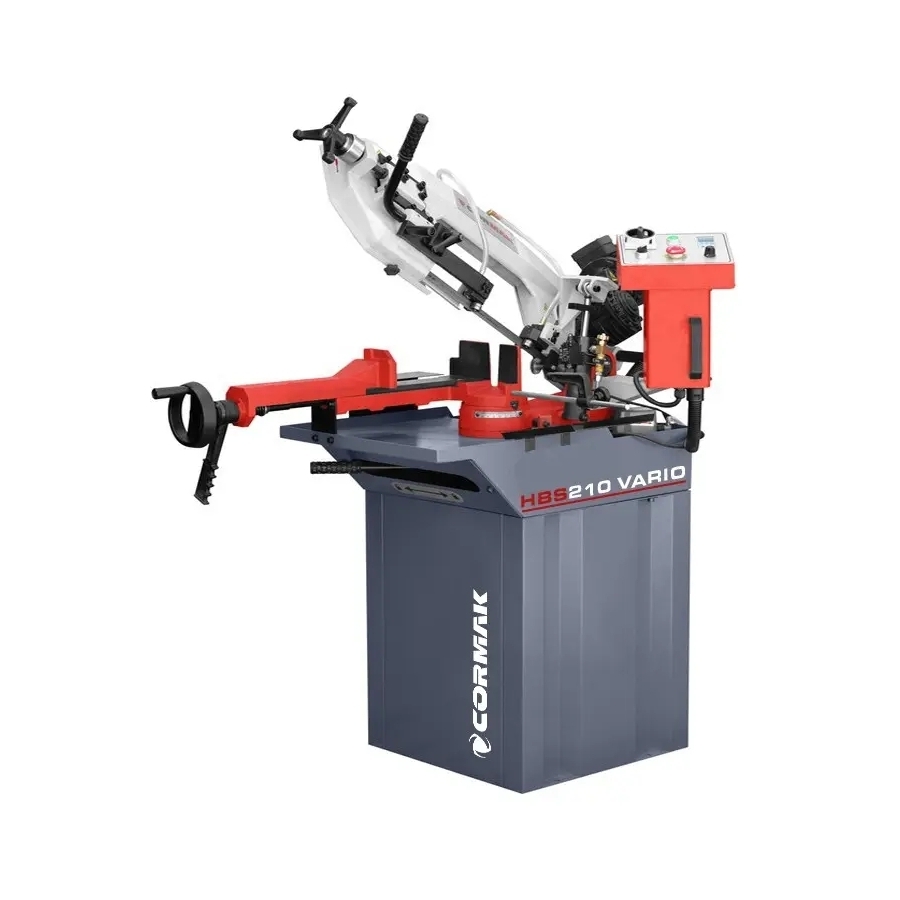

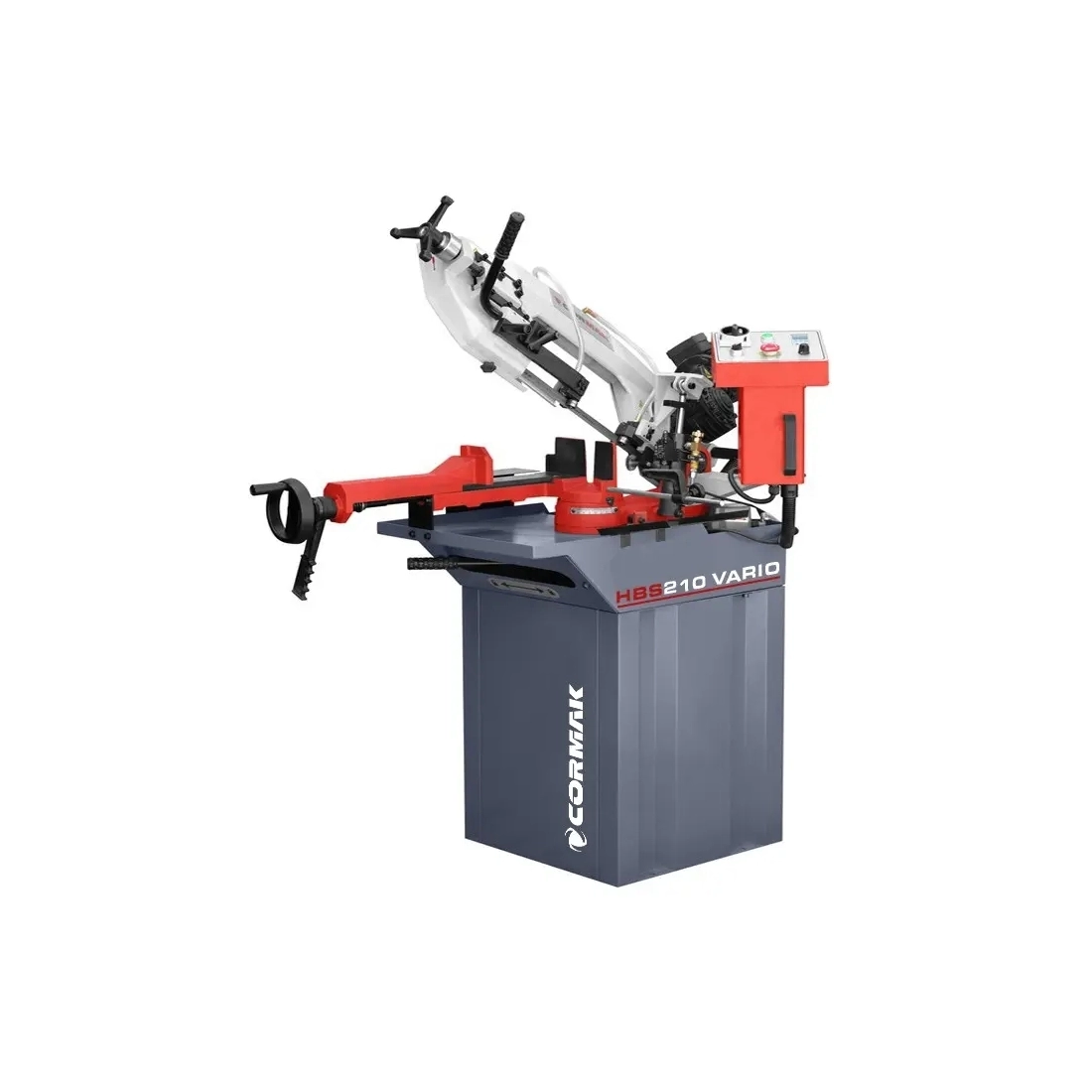

Fierăstrău cu bandă pentru metal CORMAK HBS 210 Vario
Fierăstrăul cu bandă pentru metal CORMAK HBS210 VARIO, destinat prelucrării fierului, oferă reglaj continuu al vitezei, cilindru hidraulic pentru coborâre controlată, sistem de răcire cu Emulsol 5L, braț rotativ până la 60° și braț întărit pentru stabilitate și precizie, fiind livrat cu 2 pânze M42 Rontgen și colector magnetic ZW580.
