Descrierea masinii

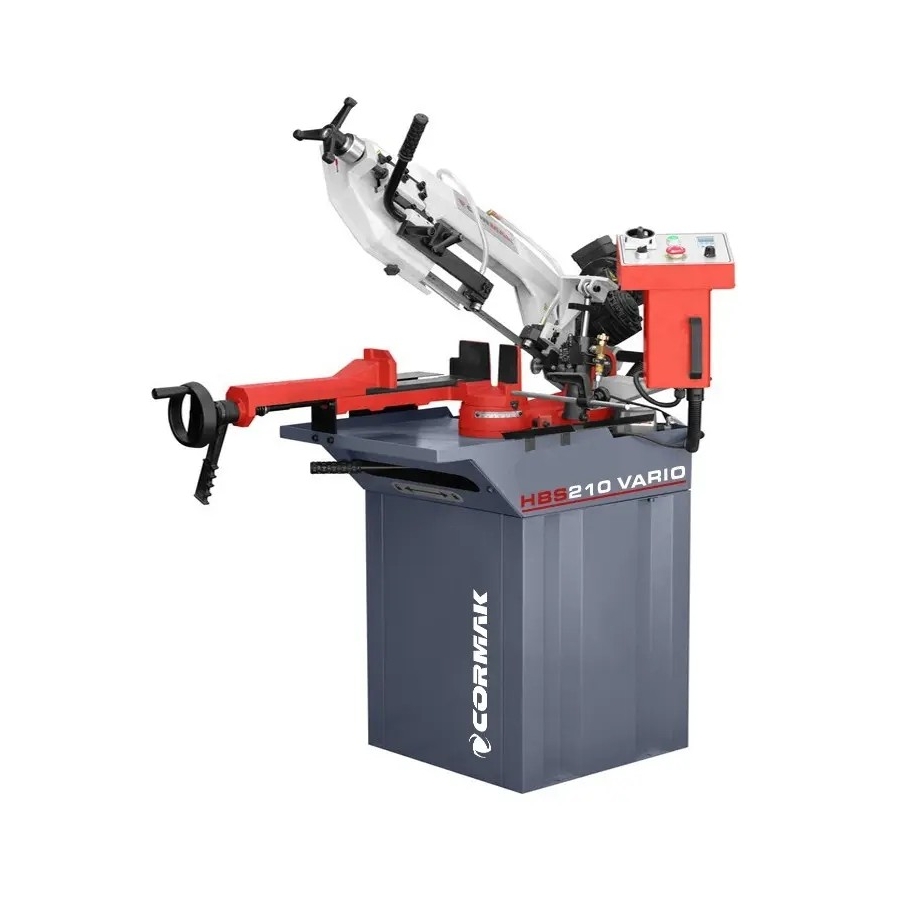

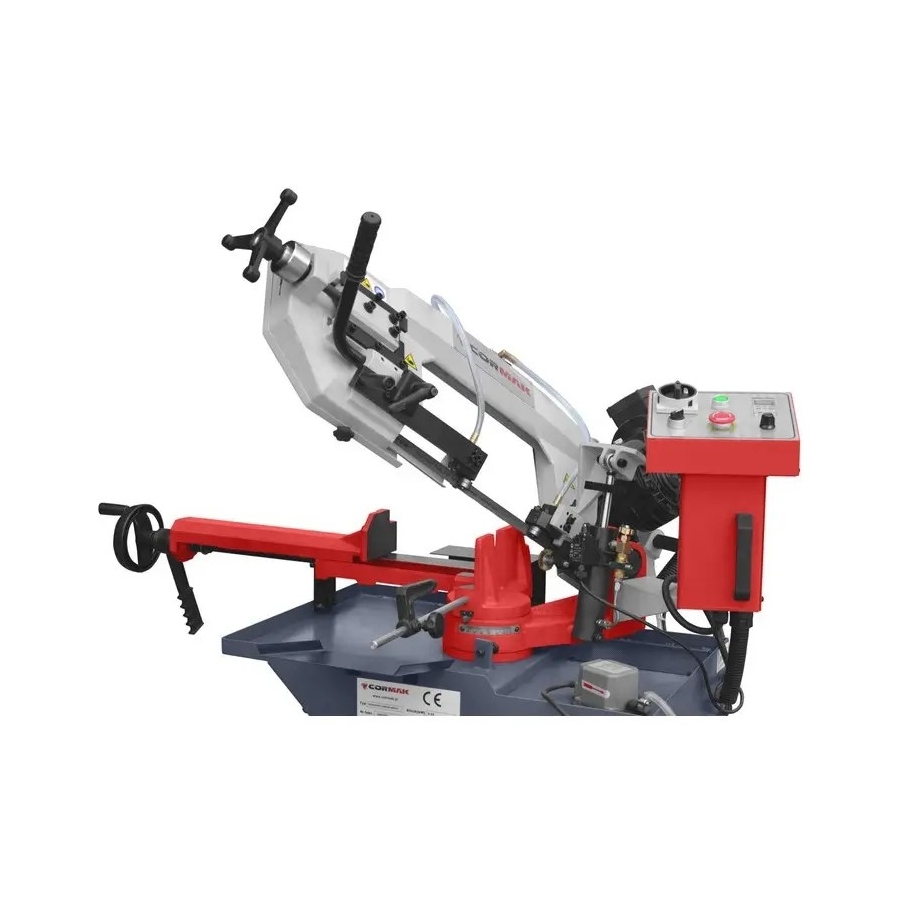

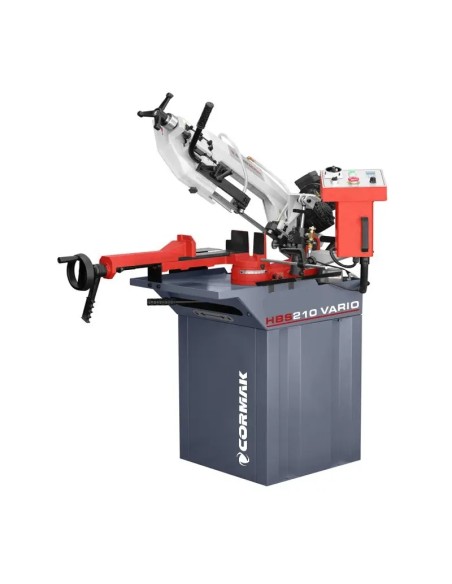

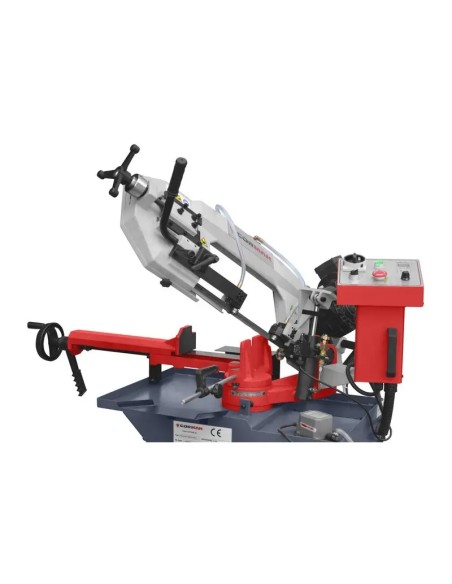

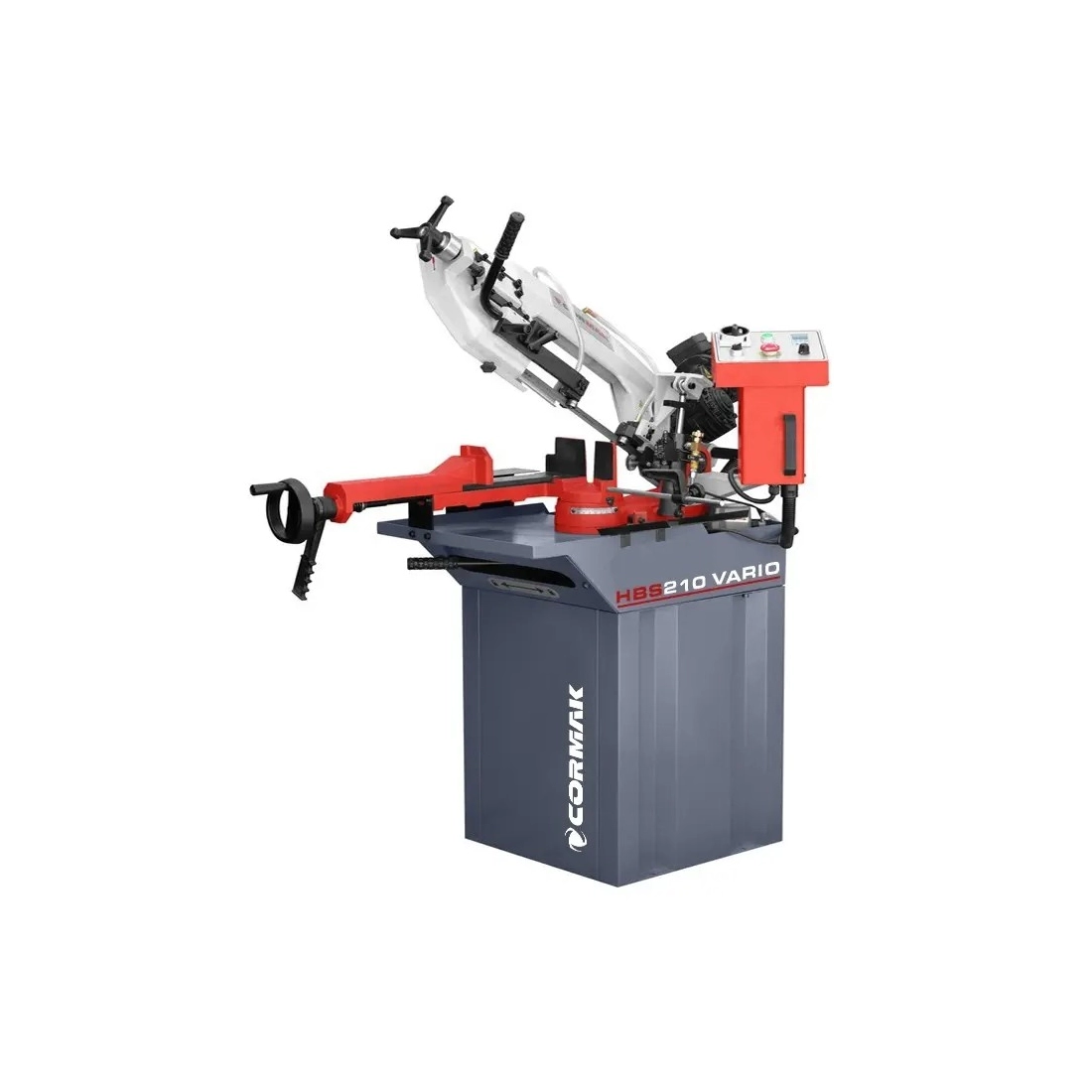

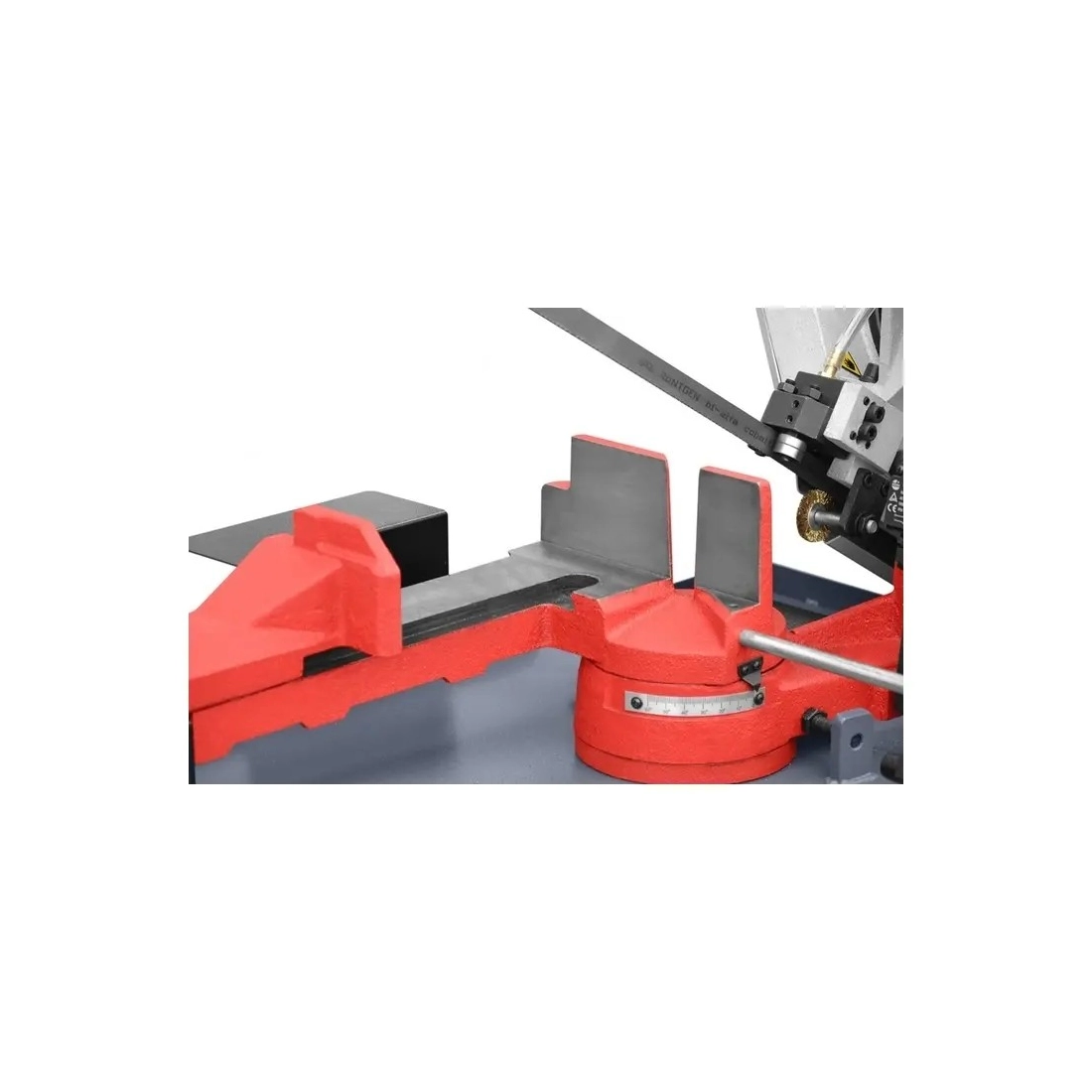

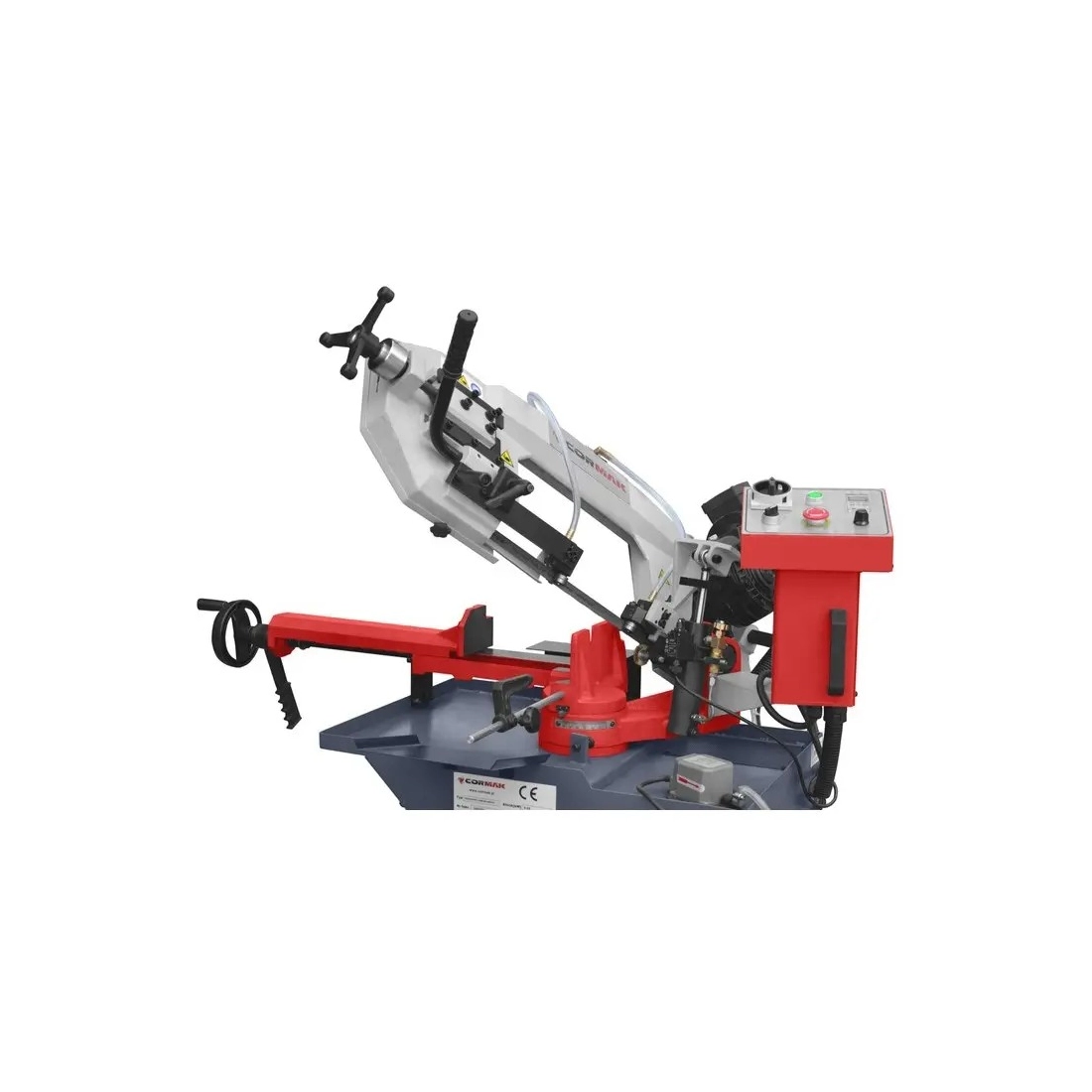

Fierastraul cu banda orizontala pentru metal cu brat pivotant permite taierea perpendiculara pe axa materialului taiat si la orice unghi de la 0º la 60º. Transmisia de la motorul electric la roata care antreneaza banda de taiere se realizeaza cu un motor cu transmisie MECANICA (nu cu curea). Banda de taiere este tensionata pe doua roti din fonta cu un strangator manual si ghidata de un set de rulmenti cu role.

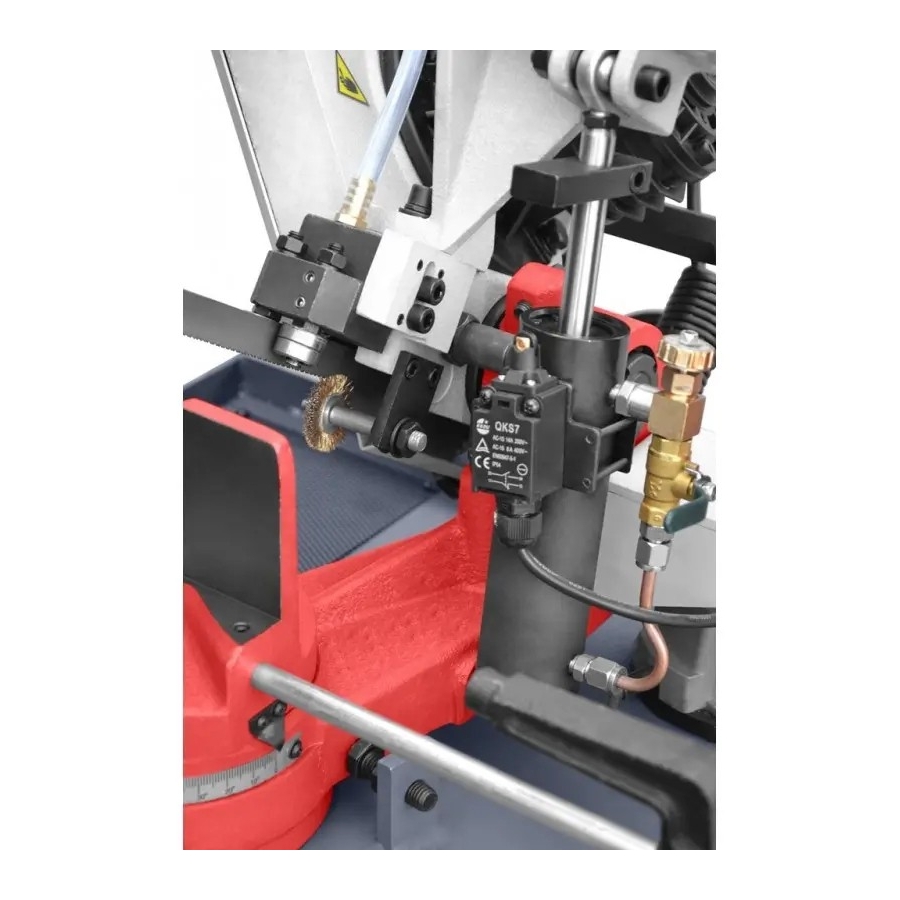

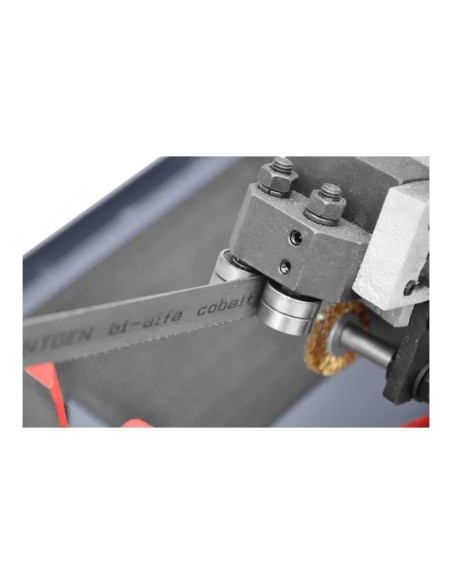

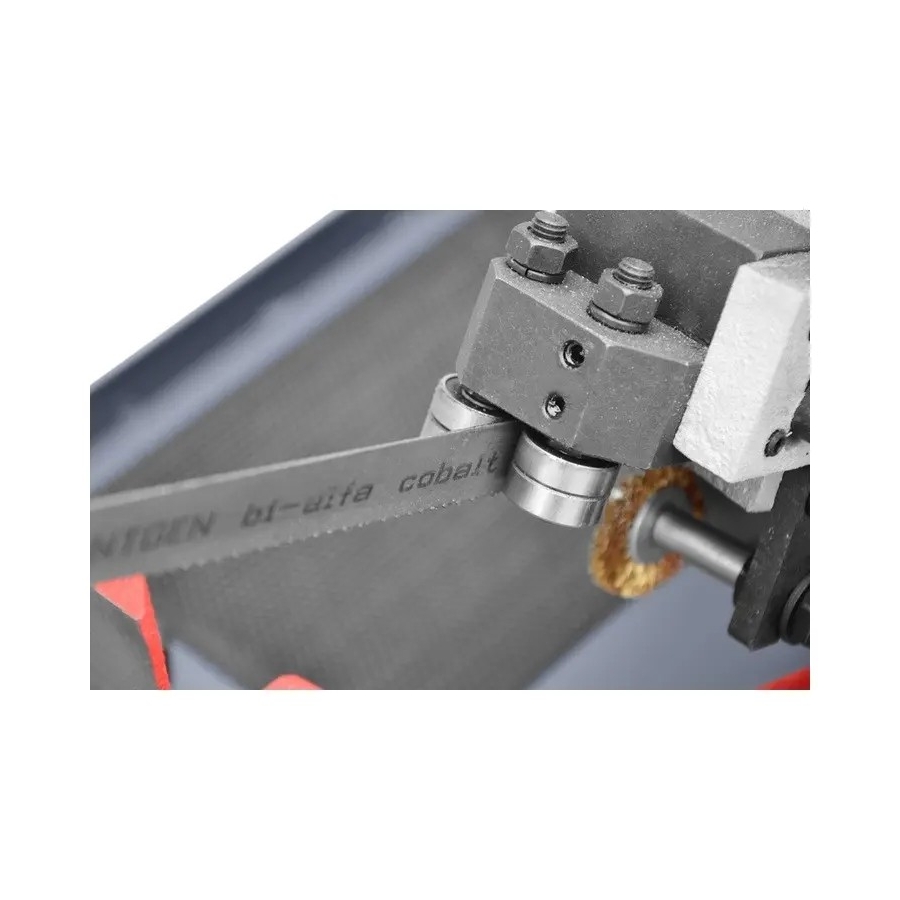

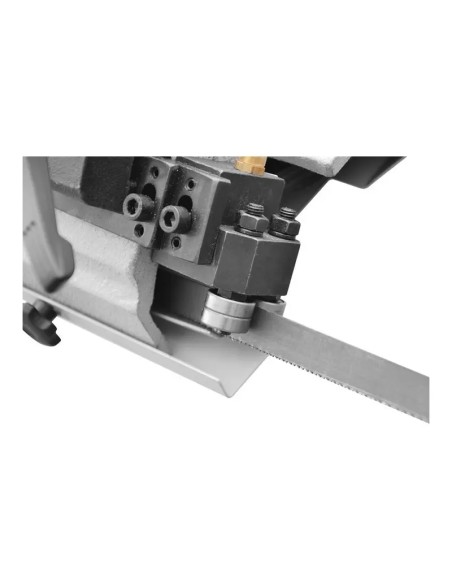

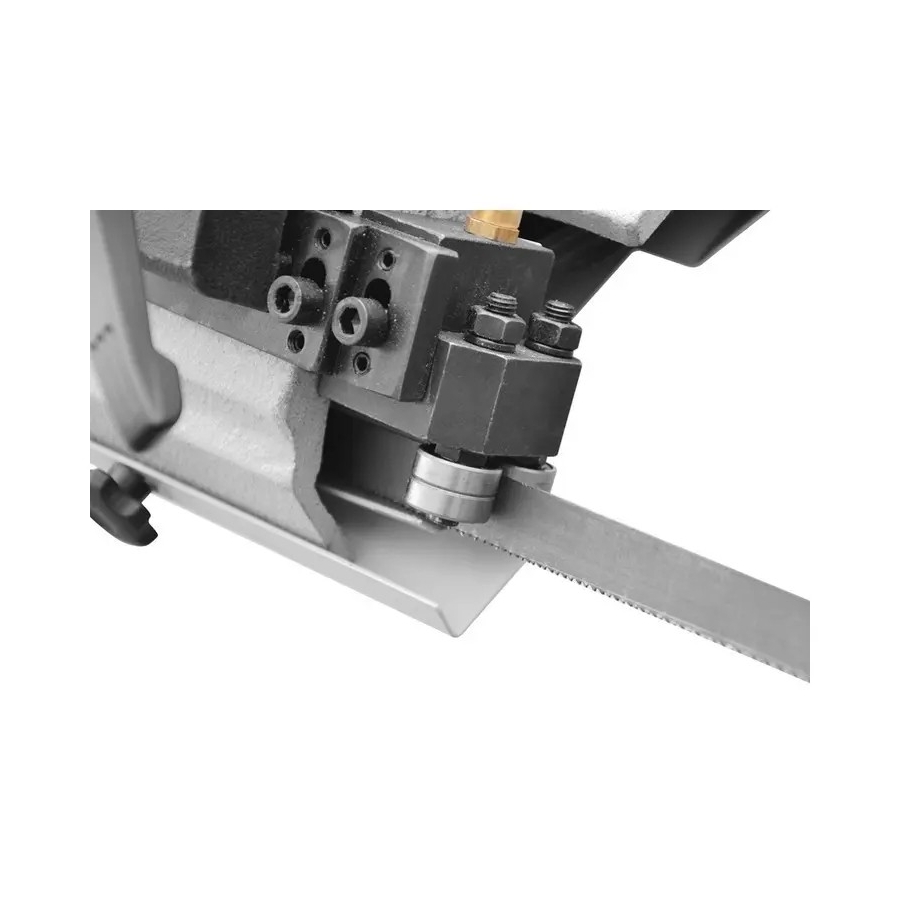

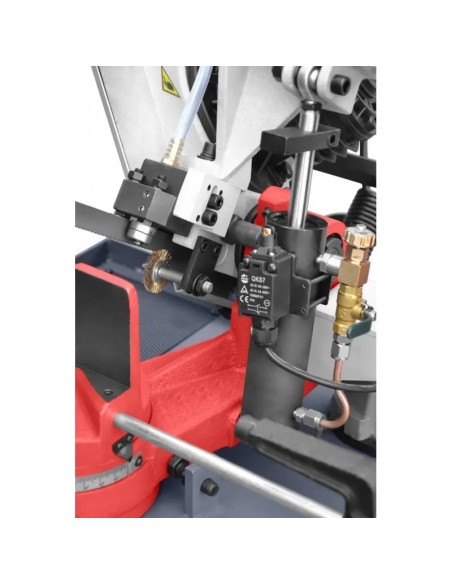

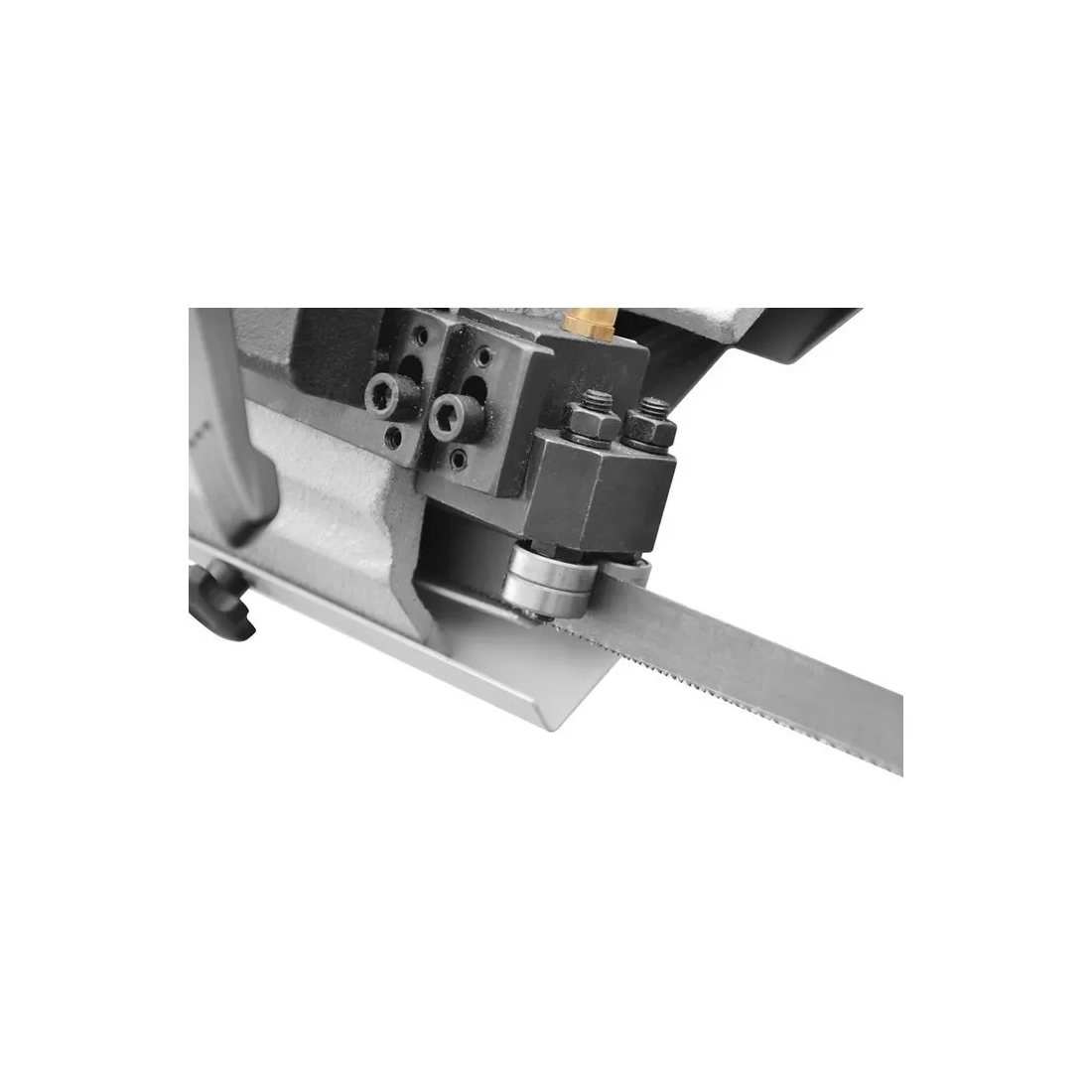

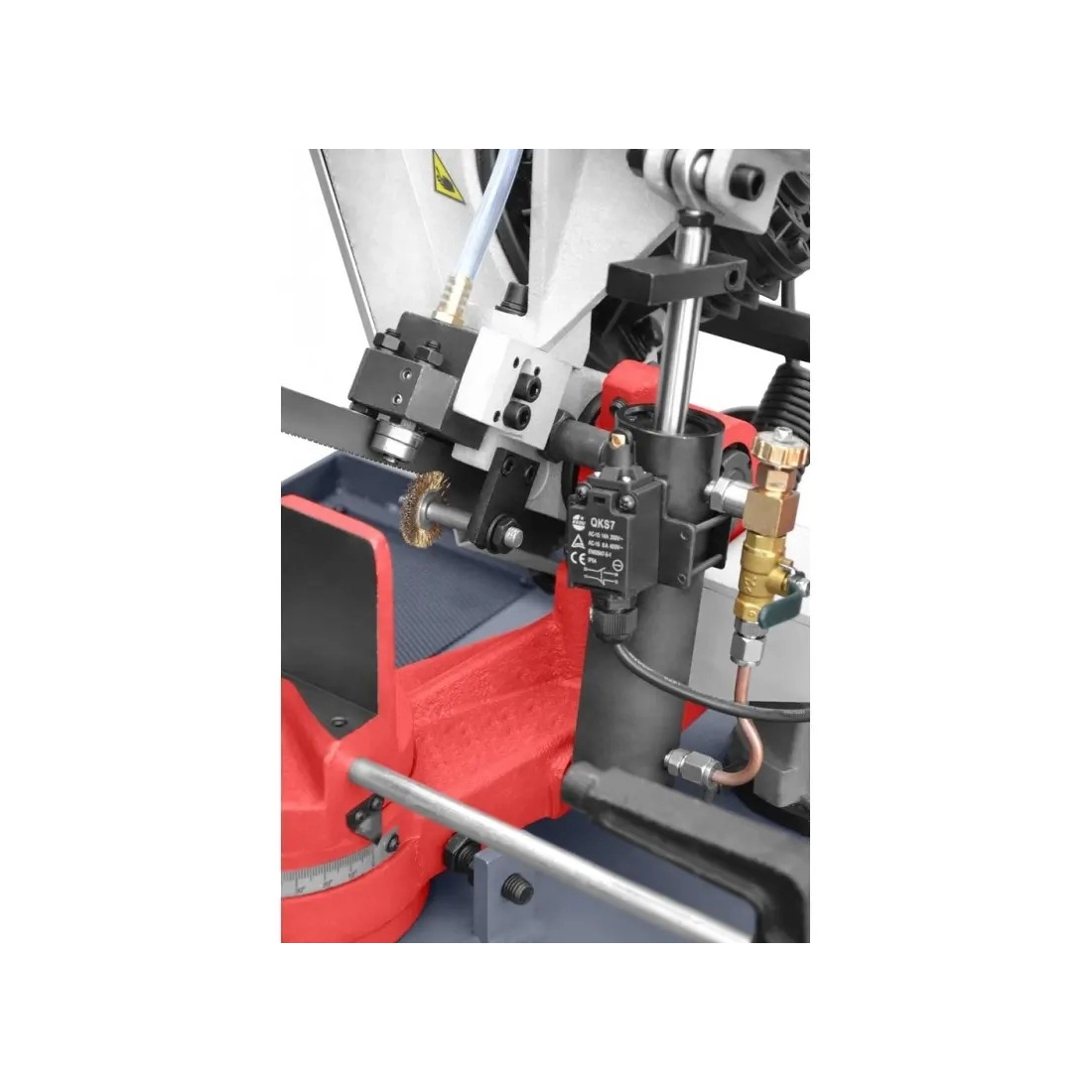

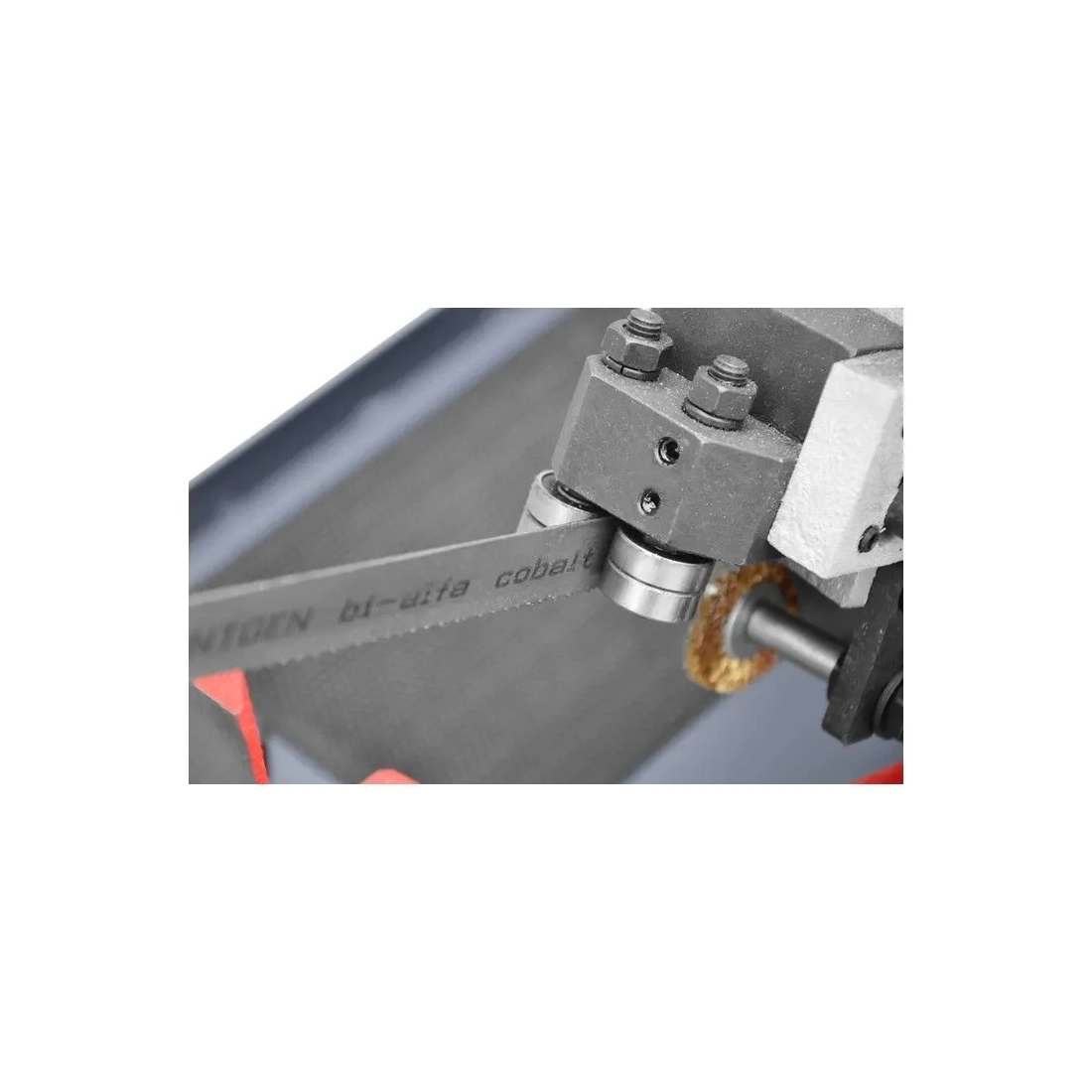

Elementul taiat poate fi alimentat manual sau cu orice dispozitiv de alimentare, in timp ce alimentarea sculei este gravitationala pe principiul fluxului de ulei intr-un cilindru hidraulic cu doua camere. Viteza corespunzatoare de coborare a bratului este obtinuta datorita valvei care controleaza fluxul de ulei intre camerele cilindrului hidraulic. Ghidajele benzii sunt echipate cu un set de rulmenti cu role. Acest lucru are un impact semnificativ asupra ghidarii benzii, durabilitatii acesteia, rectitudinii taierii, preciziei si calitatii taierii.

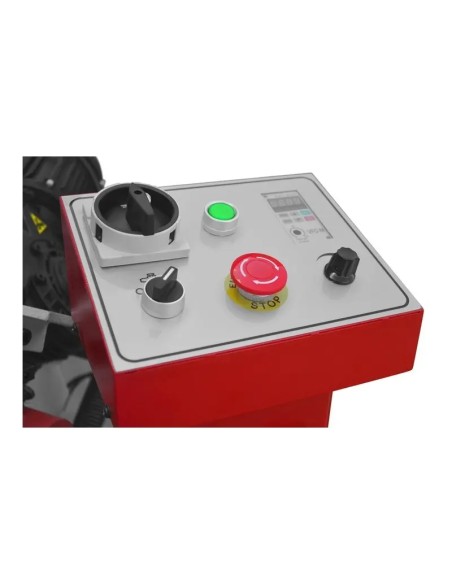

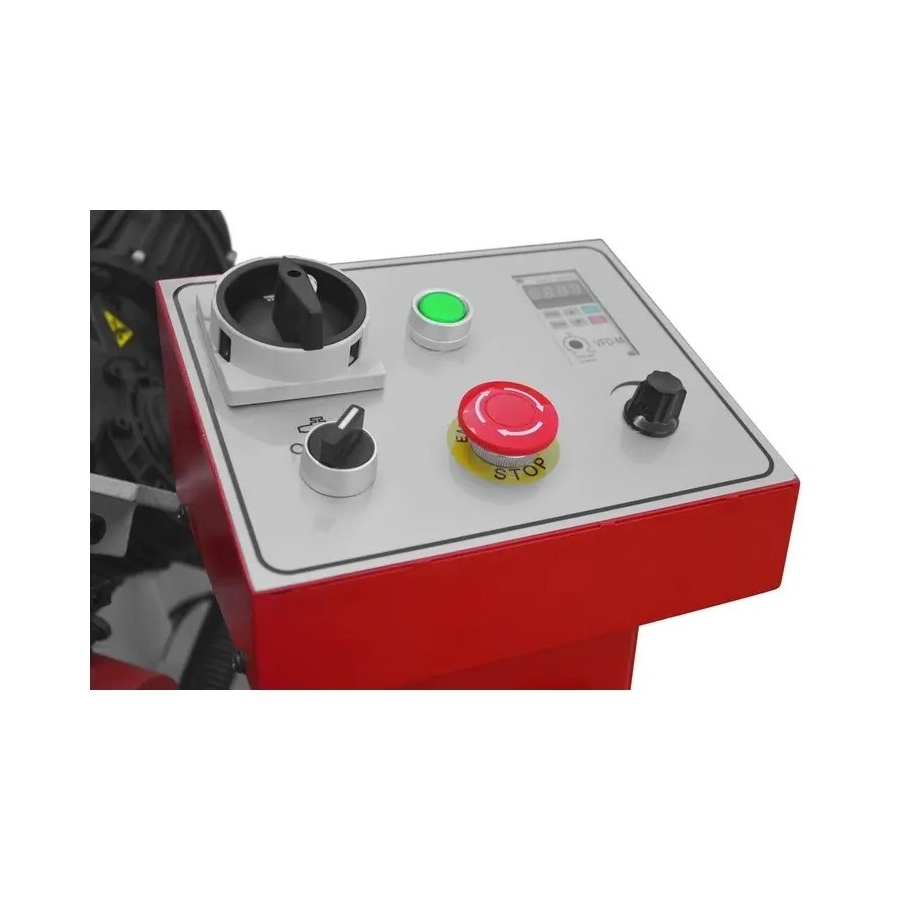

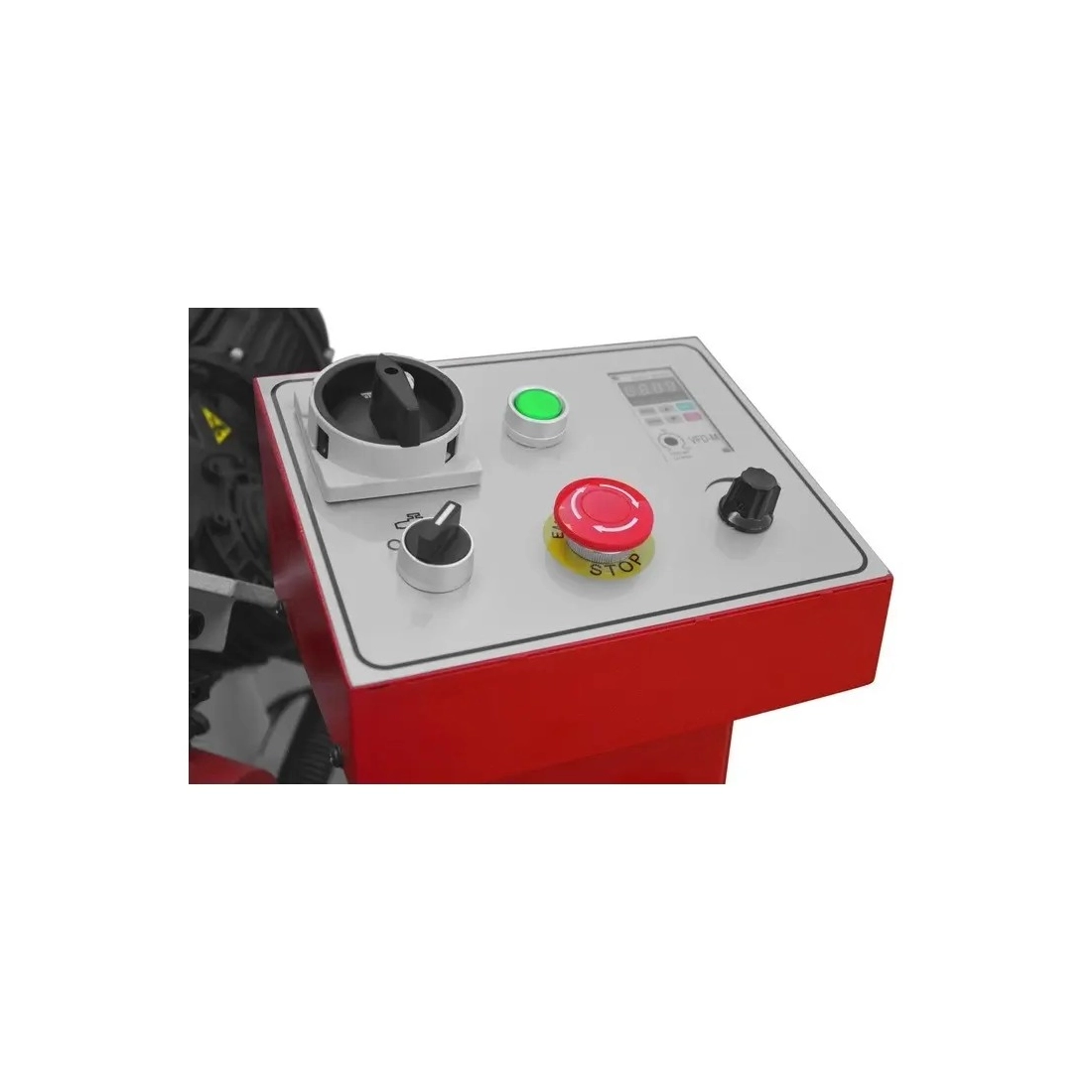

Viteza corespunzatoare de prelucrare (viteza de deplasare a benzii) este obtinuta prin schimbarea pozitiei unui buton pe panoul de control. Diferite tipuri si categorii de materiale necesita viteze de taiere specifice. Bratul rigid este realizat din FONTA FORMATA Panoul de control este amplasat langa brat.

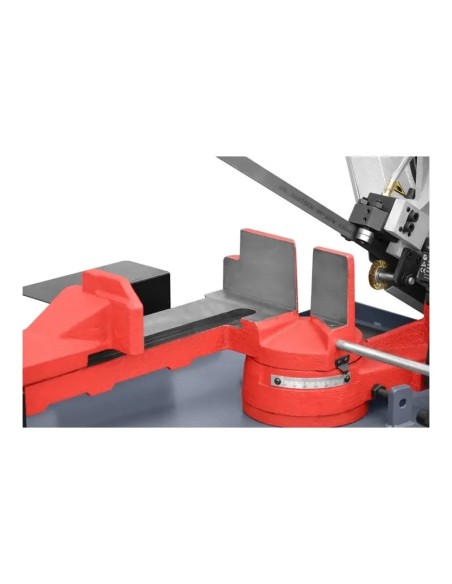

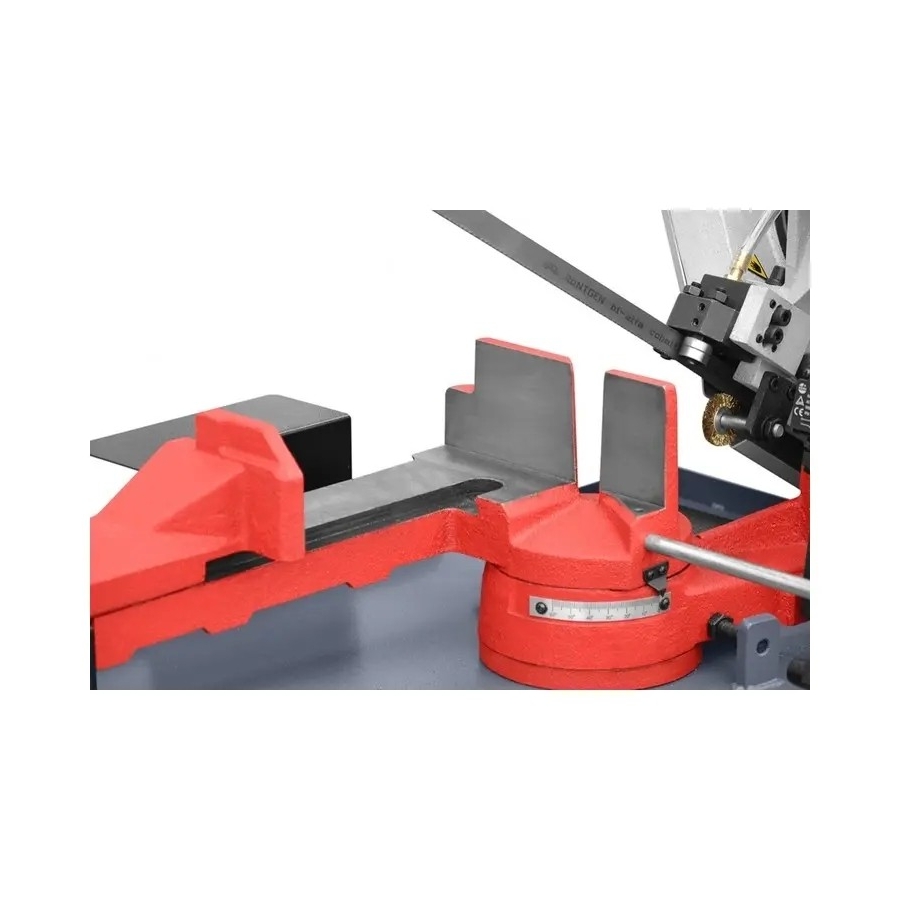

Baza este proiectata ca un corp sudat rigid din foi de otel. In interior se afla un recipient separat pentru lichid de racire cu o electropompa. Forma partii superioare a bazei constituie un rezervor pentru drenarea lichidului de racire si a aschiilor produse in timpul taierii. Bancul de lucru din fonta este atasat la baza, cu un brat pivotant si panoul de control pe un brat separat. Miscarea principala de taiere in procesul de taiere este deplasarea benzii de taiere si alimentarea cu coborarea bratului. Viteza de coborare a bratului (viteza de taiere) este ajustata cu cilindrul hidraulic.

Viteza de alimentare este controlata de panoul de control. Ajustabilitatea lina a vitezei in intervalul de 0-90 m/min In pozitia de repaus a bratului (dupa procesul de taiere) antrenarea benzii de taiere este oprita automat. Siguranta este asigurata cu protectii pentru banda de taiere si microswitch-uri care opresc motorul dupa ce ciclul de taiere este finalizat sau dupa deschiderea oricarei protectii; protectia suplimentara consta in oprirea automata a fierastraului cu banda in cazul in care banda de taiere se rupe.
