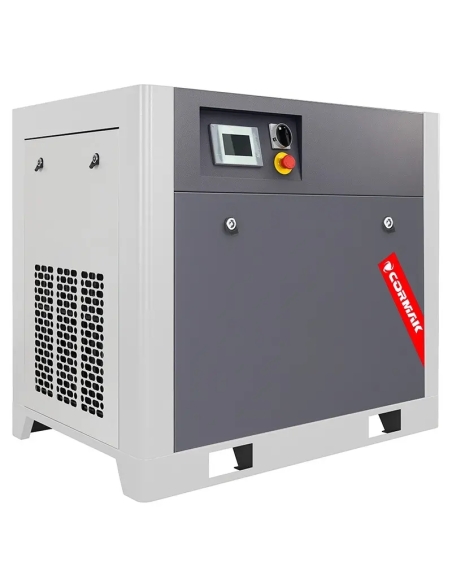

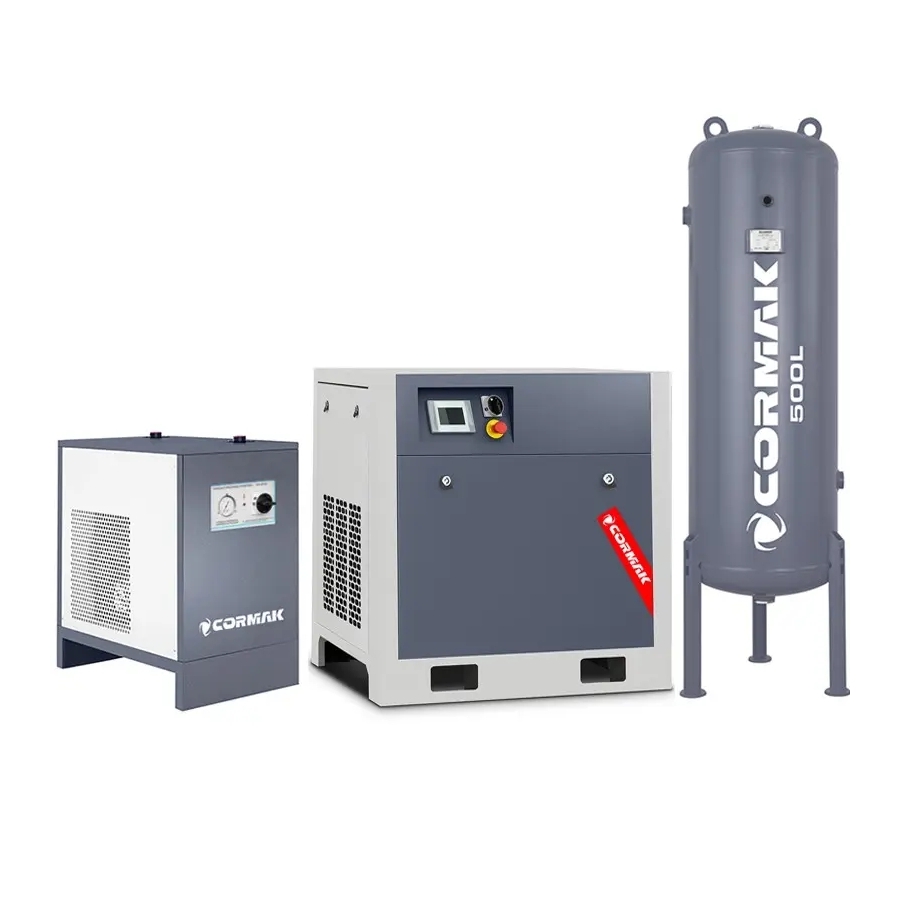

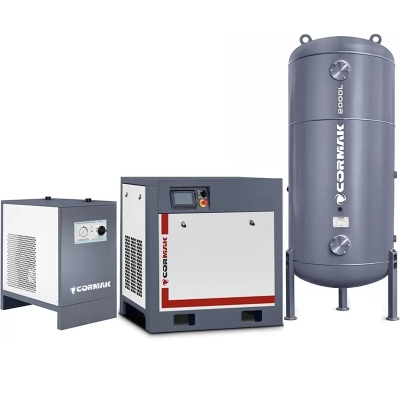

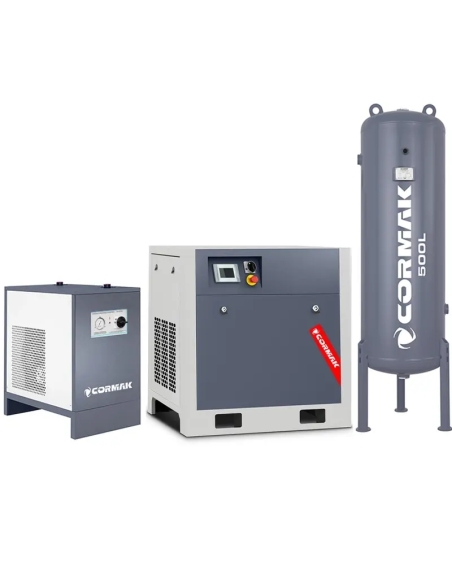

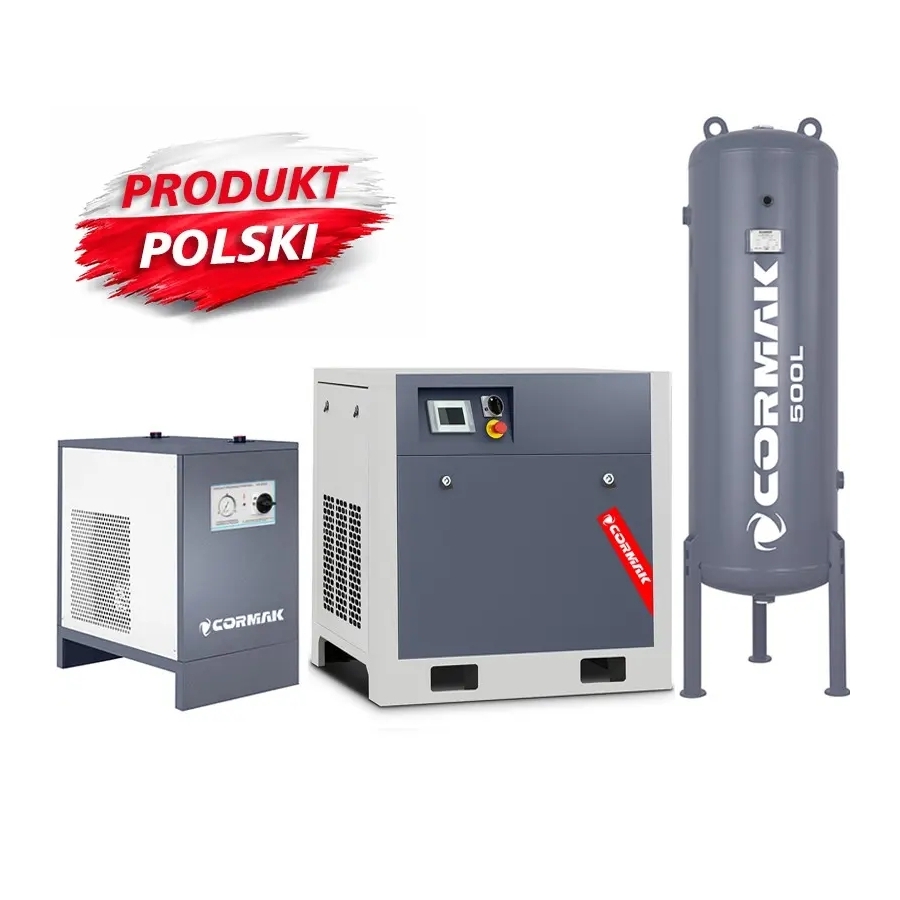

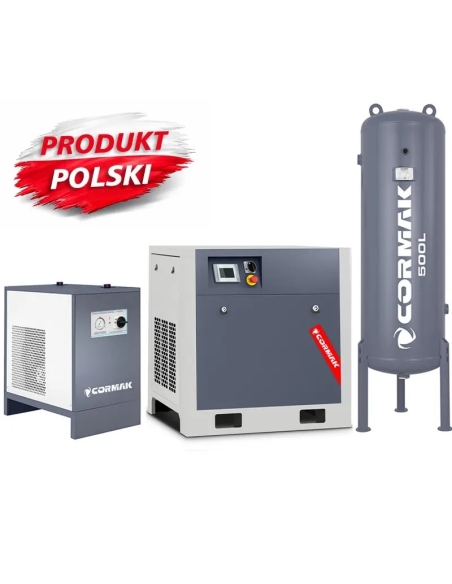

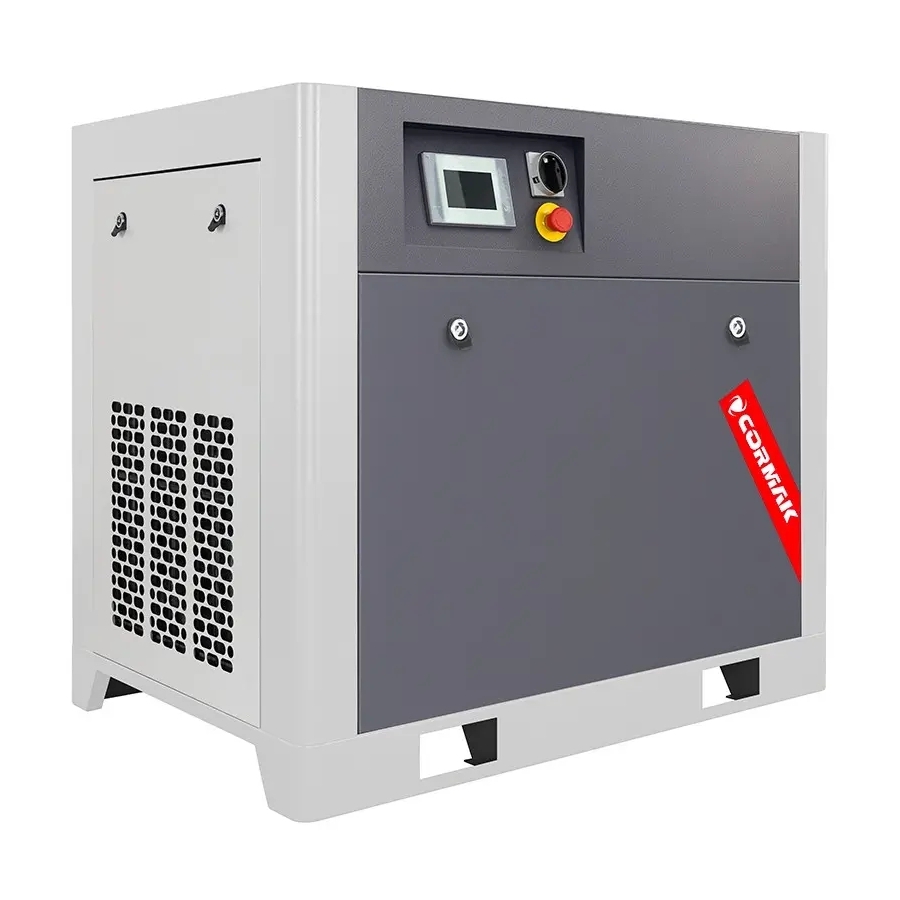

Set compresor CORMAK LUFT 1500 INVERTER cu uscător IZBERG N20S și rezervor vertical de 500 l

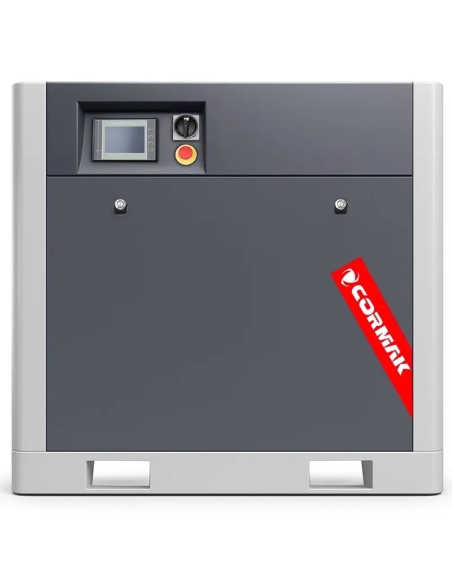

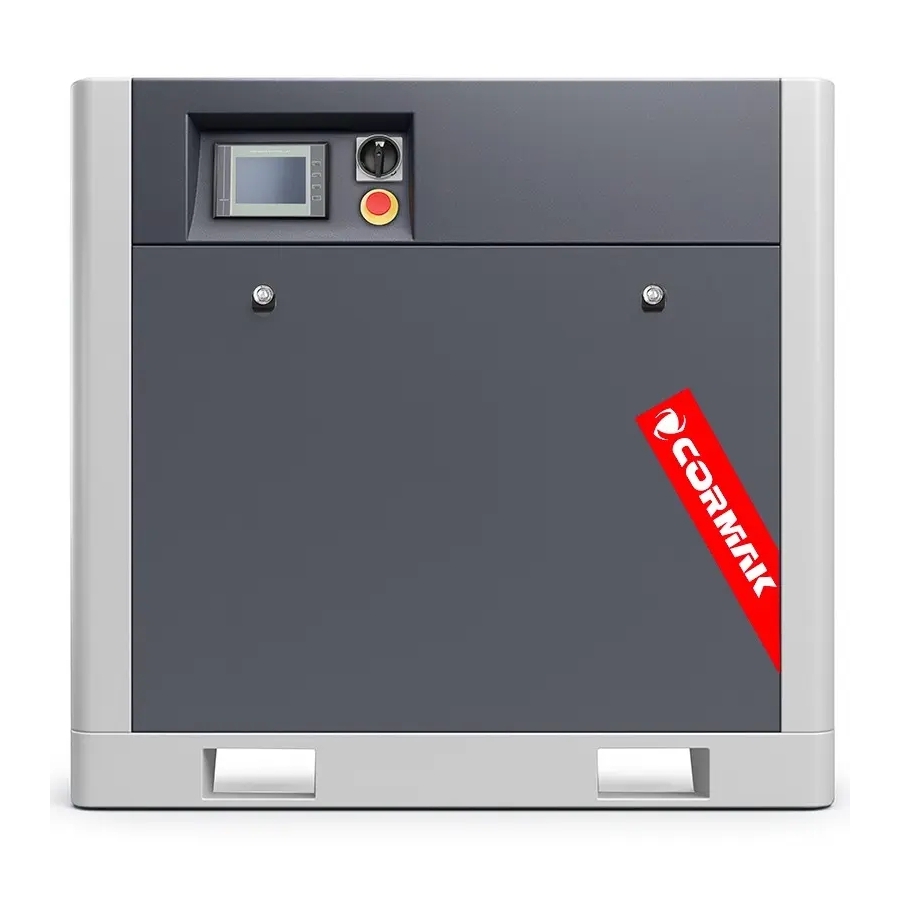

Compresorul cu șurub CORMAK LUFT 1500 INVERTER este o soluție profesională pentru alimentarea sculelor pneumatice în ateliere, vopsitorii și linii de producție. Cu o putere de 11 kW și un debit real de până la 1580 l/min, asigură un flux constant de aer comprimat pentru chei cu impact, pistoale de suflare și echipamente de vopsire. Modelul este proiectat pentru funcționare continuă și aplicații solicitante, precum service-uri de anvelope, ateliere auto mari și unități de producție.

LUFT 1500 INVERTER se remarcă prin antrenarea directă, care oferă eficiență îmbunătățită și pierderi de putere mai mici comparativ cu modelele cu transmisie prin curea. Această soluție permite utilizarea optimă a puterii motorului și obținerea unui debit ridicat cu un consum redus de energie. Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de lucru este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre funcționarea compresorului.

• Presiune: până la 10 bar
• Debit: până la 1580 l/min
• Putere: 11 kW

Compresoare cu șurub CORMAK

Compresoarele cu șurub CORMAK sunt concepute pentru aplicații exigente, punând accent pe eficiență, control și funcționare stabilă.

• Construcție inovatoare: compresoarele se bazează pe inginerie avansată și precizie europeană de execuție. Structura robustă, completată de componente moderne, permite funcționarea îndelungată în condiții solicitante.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnosticarea rapidă.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii asigură livrarea cantității necesare de aer comprimat și contribuie la reducerea pierderilor.
• Eficiență energetică: tehnologiile utilizate reduc consumul de energie, iar opțiunea de recuperare a căldurii permite valorificarea energiei generate.

Avantajele motorului de inducție de 11 kW cu invertor

• Economie de energie: invertorul permite reglarea lină și precisă a turației motorului de inducție. Compresorul își adaptează debitul la necesarul curent de aer comprimat, reducând funcționarea în gol, ciclurile dese de pornire și oprire și evacuarea aerului în exces. În funcție de profilul consumului de aer, economiile pot fi între 25% și 50%. Cu cât cererea de aer este mai variabilă, cu atât economiile pot fi mai mari.
• Presiune stabilă: reglajul continuu al turației menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuațiile cererii. Acest lucru susține funcționarea corectă a sculelor și mașinilor pneumatice, previne vârfurile de presiune și îmbunătățește precizia proceselor.
• Pornire controlată: motorul de inducție comandat prin invertor pornește lin și gradual, eliminând curenții mari de pornire care pot încărca rețeaua electrică și pot provoca scăderi de tensiune.
• Solicitări mecanice reduse: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului, contribuind la prelungirea duratei de funcționare a componentelor.
• Nivel redus de zgomot: când compresorul funcționează la o turație mai mică, în condiții de cerere redusă, generează mai puțin zgomot.
• Flexibilitate operațională: compresorul cu invertor poate acoperi eficient o gamă largă de necesar de aer comprimat, inclusiv în aplicațiile în care consumul variază pe parcursul zilei, săptămânii sau lunii.
• Control și diagnoză: invertorul se integrează cu panouri moderne de comandă și oferă funcții de monitorizare a parametrilor, diagnosticare a erorilor, control de la distanță și planificare a mentenanței.

Combinația dintre motorul de inducție și controlul inteligent al invertorului transformă compresorul cu șurub într-o sursă eficientă și flexibilă de aer comprimat, adaptată necesităților dinamice ale aplicațiilor industriale.

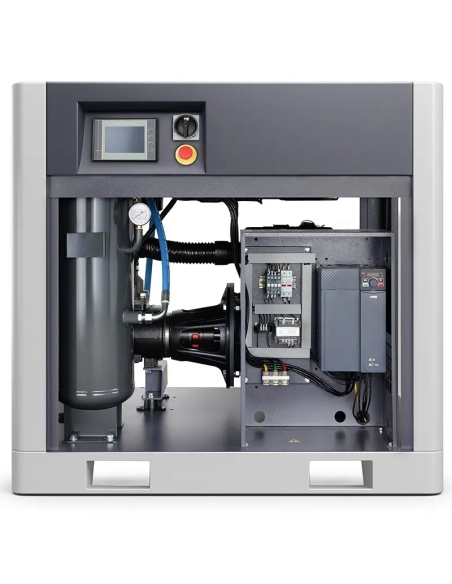

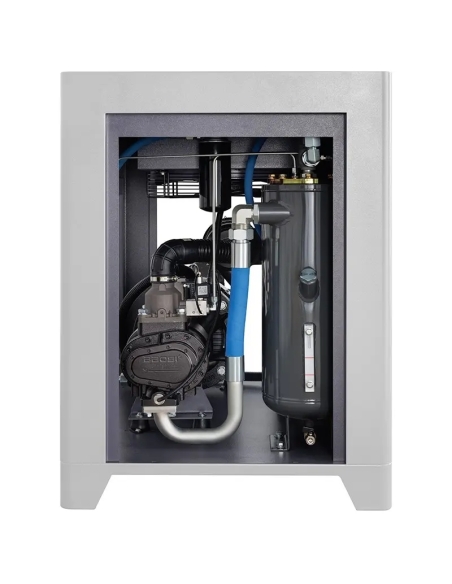

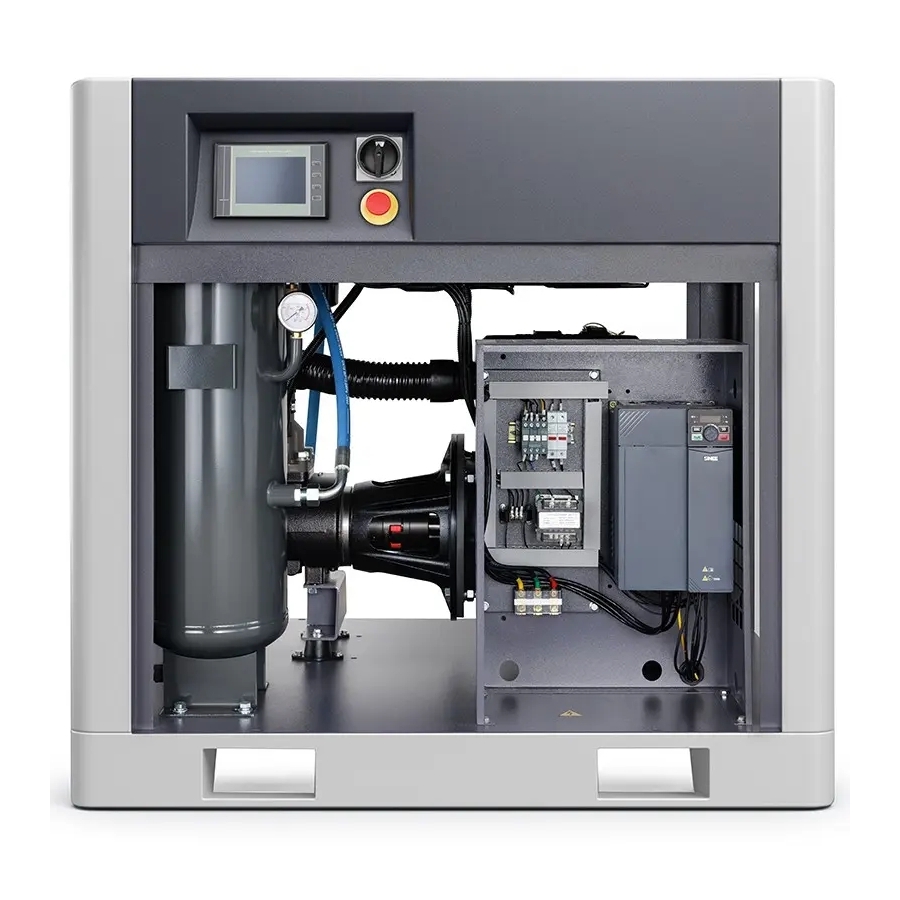

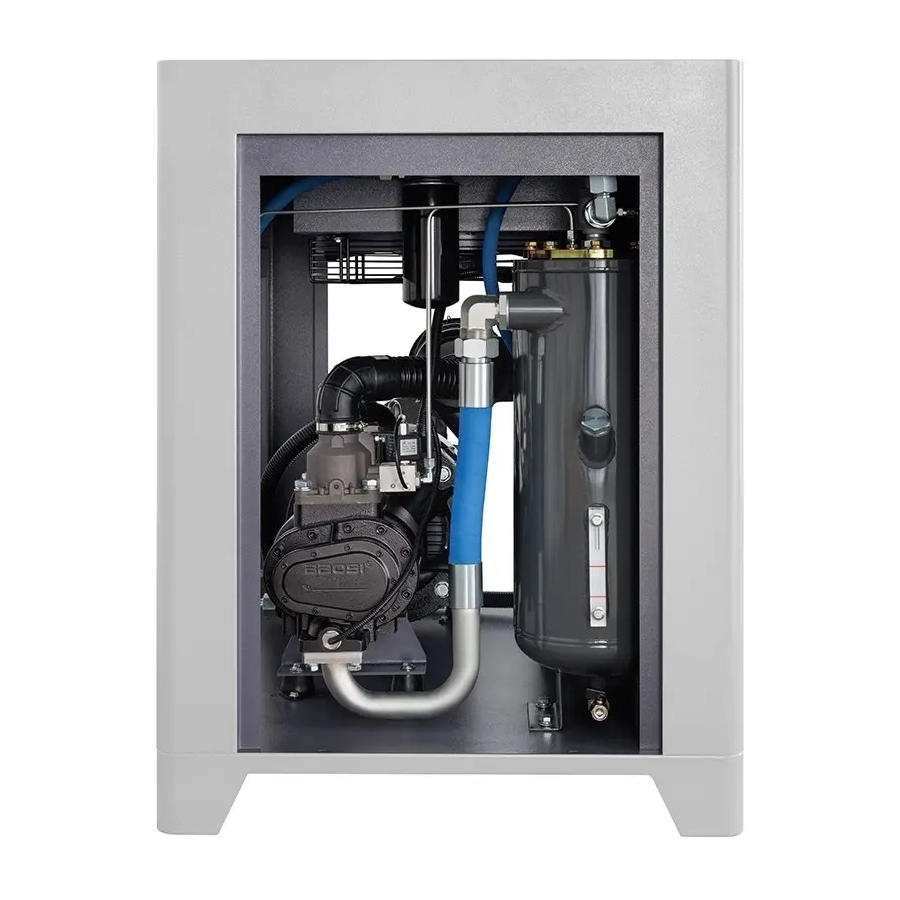

Modulul cu șurub

Compresoarele cu șurub Cormak din clasa superioară, precum modelul LUFT 1500 cu invertor, utilizează module cu șurub avansate tehnologic, care contribuie la performanța și fiabilitatea echipamentului. Soluțiile constructive sunt concepute pentru a face față unei exploatări intensive.

Caracteristicile modulelor cu șurub CORMAK

• Tehnologie modernă: modulele cu șurub oferă performanțe ridicate și eficiență de lucru, având o construcție orientată spre obținerea unui debit maxim cu un consum minim de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al procesului de producere a aerului comprimat, contribuind la menținerea unei presiuni stabile și la funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția solidă și materialele utilizate permit funcționarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

Tehnologia utilizată în compresoarele Cormak este rezultatul experienței acumulate în domeniu și al dezvoltării continue a soluțiilor pentru producerea eficientă a aerului comprimat.

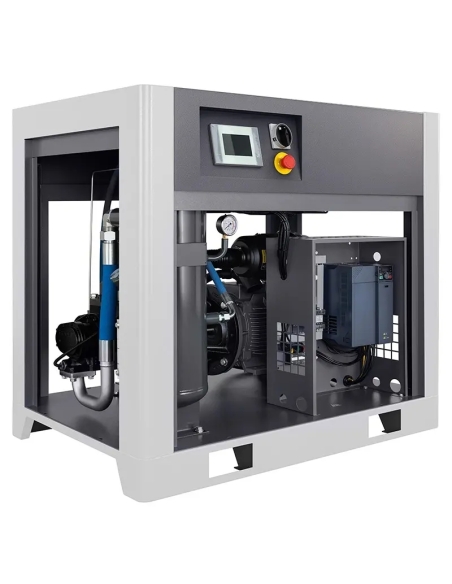

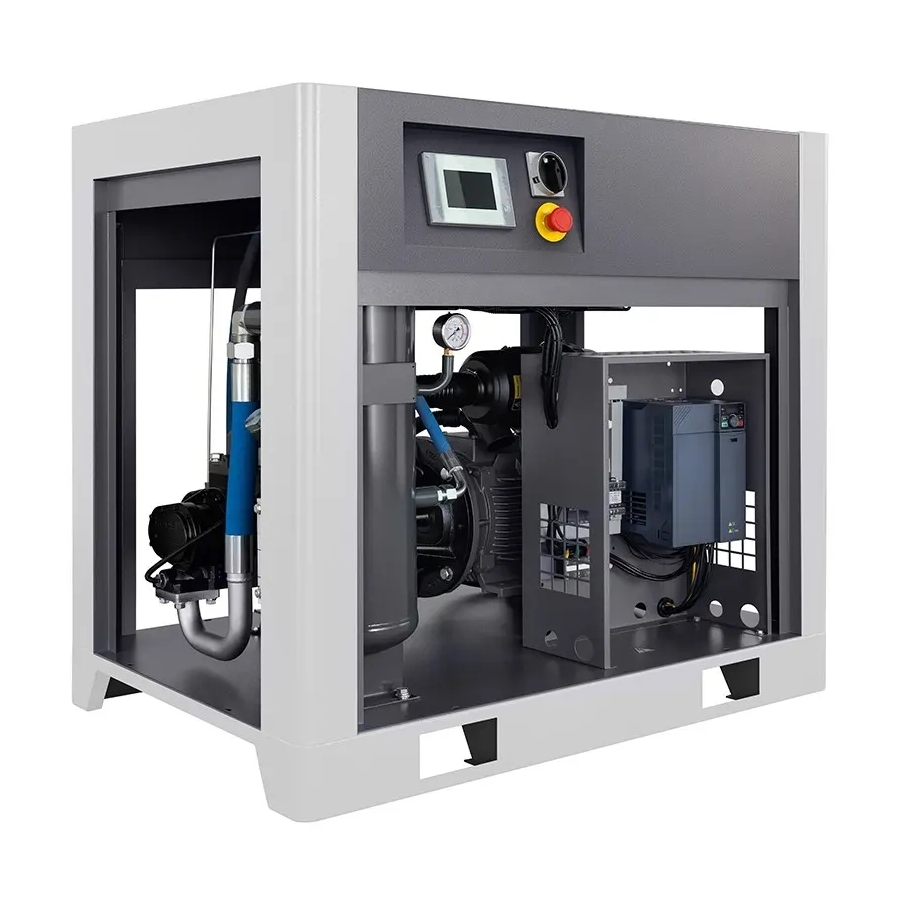

Invertor integrat

În compresoarele cu șurub Cormak, precum modelul LUFT 1500, invertorul integrat gestionează inteligent funcționarea motorului și controlează modul de livrare a aerului comprimat.

Funcționarea invertorului

Invertorul permite reglarea continuă a turației motorului și controlul precis al debitului compresorului. Compresorul livrează cantitatea de aer necesară în momentul respectiv, spre deosebire de soluțiile tradiționale care funcționează la turație maximă sau intră în regim de mers în gol.

Avantajele invertorului integrat

• Pornire lină: invertorul permite pornirea graduală a motorului, elimină vârfurile de curent care încarcă rețeaua electrică și asigură o funcționare mai silențioasă și mai stabilă.
• Consum adaptat: acționarea cu turație variabilă ajustează dinamic consumul de energie la necesarul curent de aer. În funcție de specificul consumului, se pot obține economii de energie electrică de până la 50%.
• Uzură mecanică redusă: funcționarea fără porniri și opriri bruște reduce solicitările mecanice asupra motorului, blocului cu șurub și celorlalte componente.

Invertorul integrat oferă precizie și stabilitate în livrarea aerului comprimat, adaptând funcționarea compresorului la cererea reală a instalației.

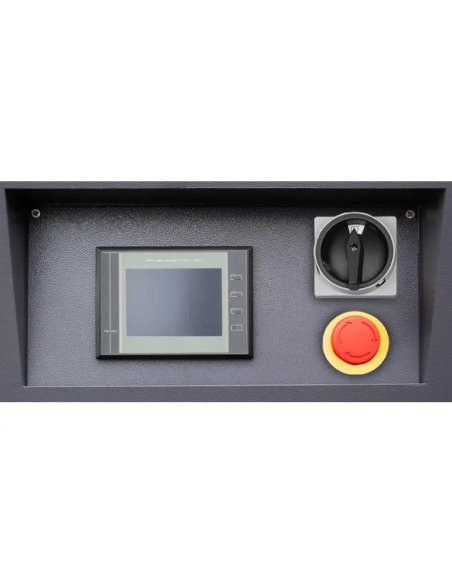

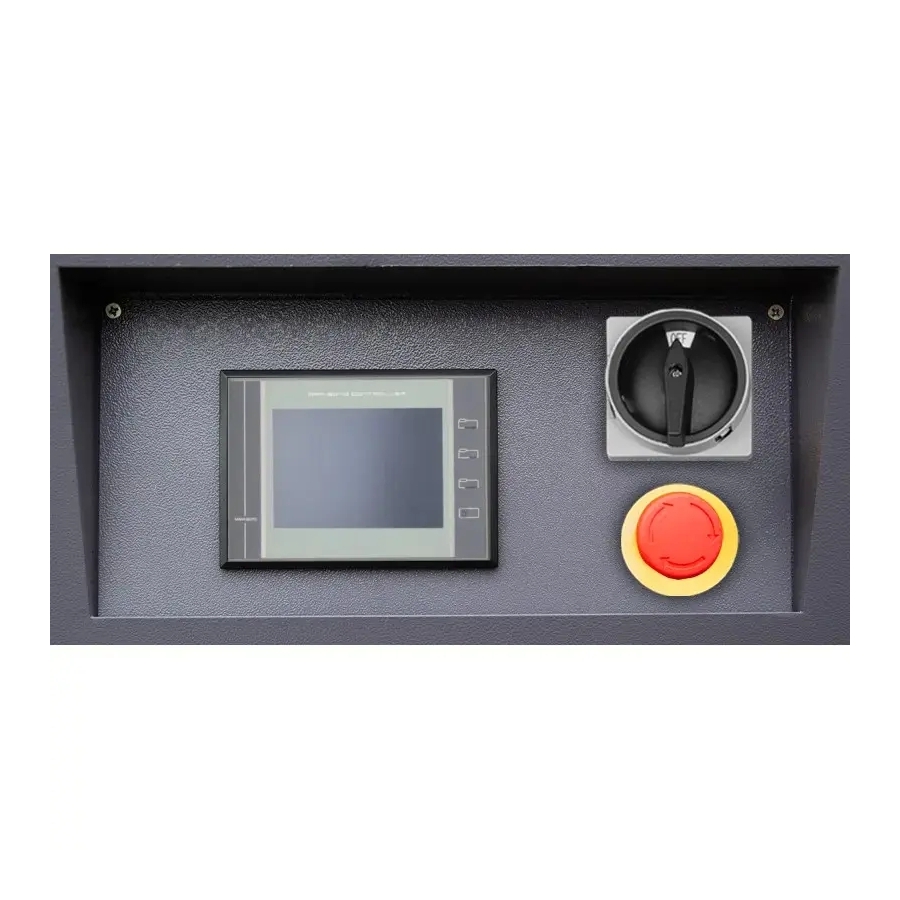

Panou de control CORMAK

Compresorul LUFT 1500 este echipat cu panoul de comandă MAM, conceput pentru gestionarea sistemului de aer comprimat, monitorizarea în timp real și reacția rapidă la modificarea parametrilor de lucru.

Funcțiile panoului de control

• Monitorizare completă: permite urmărirea continuă a parametrilor esențiali, precum presiunea, temperatura și starea de funcționare.
• Modificarea setărilor: interfața permite ajustarea parametrilor de lucru în funcție de necesitățile instalației.
• Notificări imediate: în cazul apariției unor nereguli sau al necesității unei revizii, controlerul afișează o notificare pe ecran.

Panoul de control Cormak permite gestionarea precisă a sistemului de aer comprimat și monitorizarea parametrilor esențiali de funcționare.

Documentație pentru UDT

Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

Documente incluse

• Declarație de conformitate
• Certificat pentru rezervor împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Manual de utilizare în limba poloneză

Parametri tehnici ai compresorului LUFT 1500 INVERTER

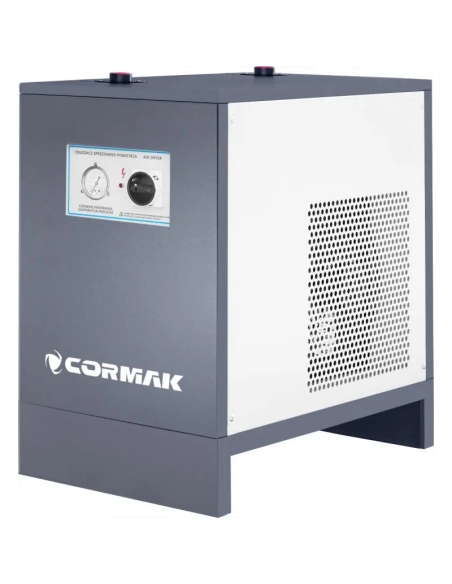

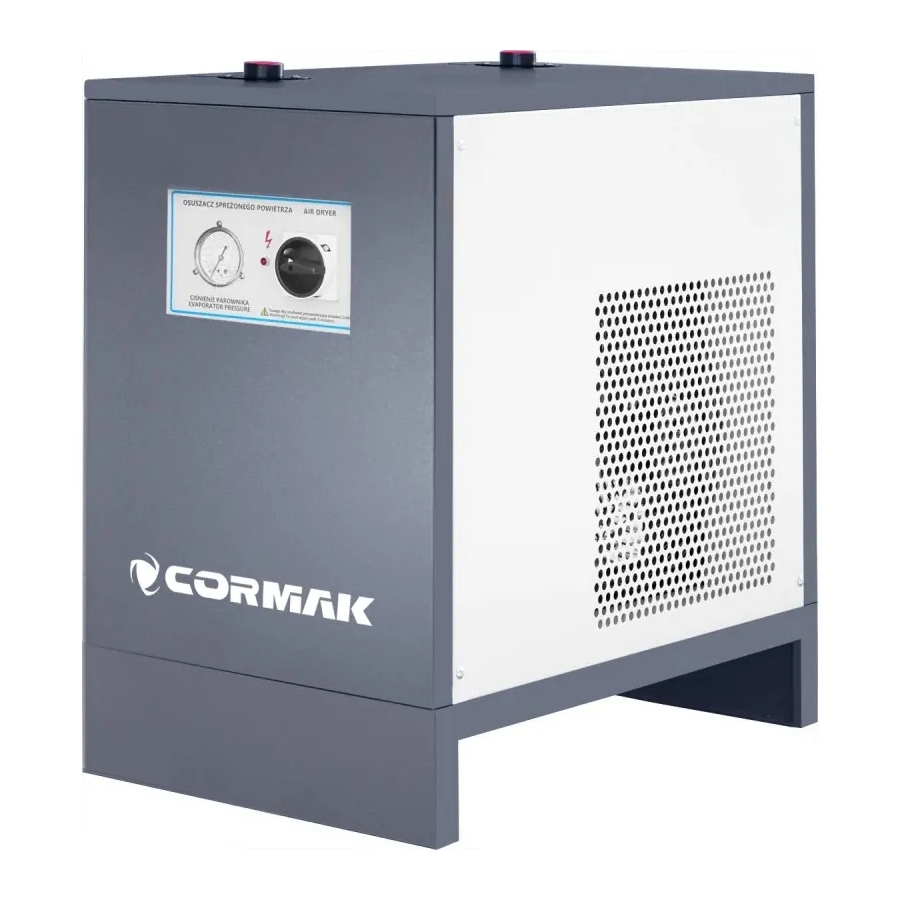

Uscător frigorific pentru aer comprimat IZBERG N20S

Uscătorul de aer comprimat CORMAK este un echipament industrial conceput pentru îndepărtarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică utilizată susține funcționarea stabilă a echipamentelor alimentate cu aer comprimat și contribuie la protejarea instalației pneumatice.

Avantajele uscătorului de aer comprimat CORMAK

• Sistem frigorific avansat: procesul în două etape de răcire a aerului până la punctul de rouă asigură separarea eficientă a umidității și a particulelor de ulei.
• Funcționare stabilă: echipamentul este adaptat pentru instalații de până la 10 bar.
• Debit ridicat: până la 2800 l/min, pentru sisteme medii și mari de aer comprimat.
• Consum redus de putere: ventilatorul cu turație variabilă permite un consum de putere de 0,58 kW.
• Evacuare automată: supapa automată asigură drenarea condensului fără supravegherea operatorului.
• Construcție compactă: dimensiunile permit integrarea în sistemele pneumatice existente.
• Agent frigorific R134a: asigură funcționarea eficientă a circuitului frigorific.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și funcționare stabilă. Principalele elemente constructive sunt prezentate mai jos.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Curgerea în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la punctul de rouă de 3°C. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens intră într-un separator, unde condensul este separat și evacuat automat în afara echipamentului.

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite ajustarea intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în funcționare

Tehnologia frigorifică permite uscătorului CORMAK să elimine apa și uleiul din aerul comprimat, protejând instalația împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă asigură o calitate uniformă a aerului și funcționarea stabilă a sistemului pneumatic.

Aplicații

Uscătorul de aer pentru compresor CORMAK este utilizat în industriile în care curățenia și uscarea aerului sunt importante pentru funcționarea corectă a mașinilor și echipamentelor.

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după utilizarea filtrelor conforme cerințelor igienice
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echiparea uscătorului

• Supapă automată de evacuare a condensului
• Separator de apă și ulei integrat
• Ventilator cu turație variabilă, cu adaptare automată la condițiile de lucru
• Sistem de comandă electronic pentru stabilitatea parametrilor
• Carcasă compactă și durabilă, rezistentă la condiții industriale

Parametri tehnici ai uscătorului IZBERG N20S

Tratarea profesională a aerului

Uscătorul frigorific de aer comprimat CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic. Echipamentul este destinat instalațiilor profesionale în care sunt necesare puritatea aerului și protejarea mașinilor împotriva coroziunii și avariilor provocate de umiditate.

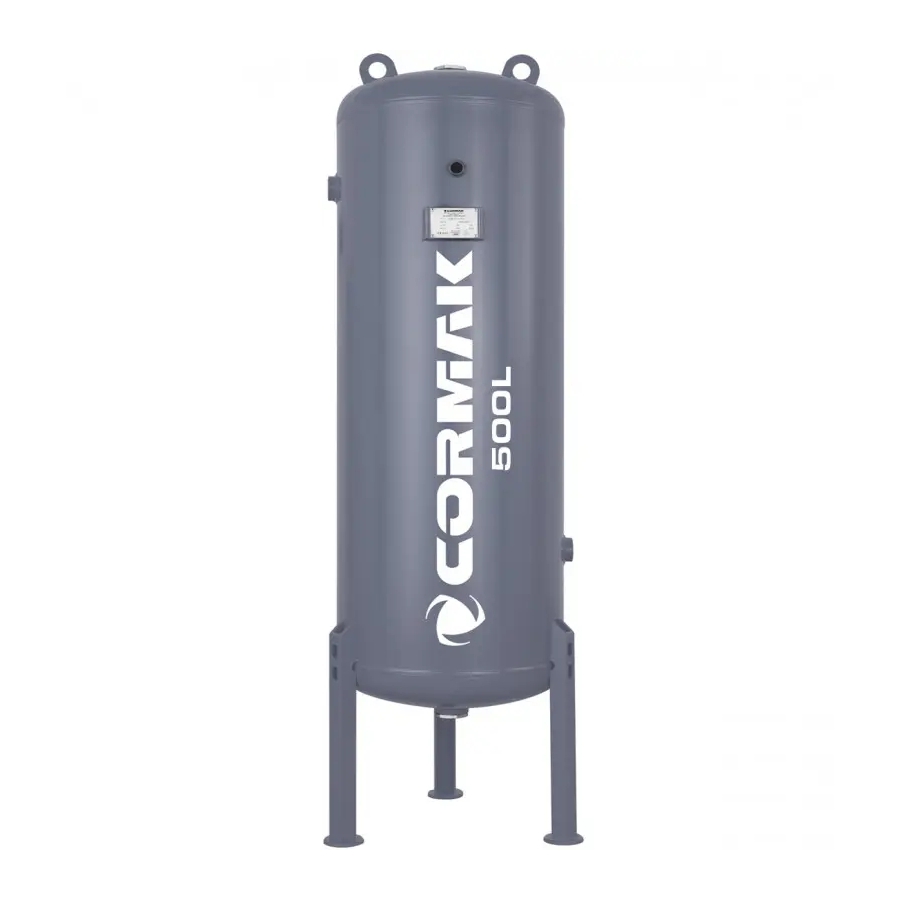

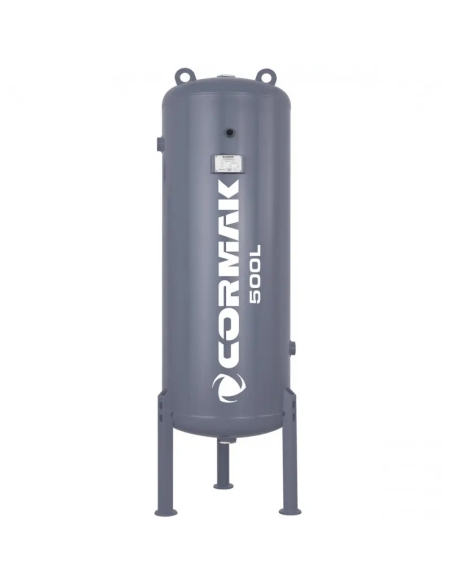

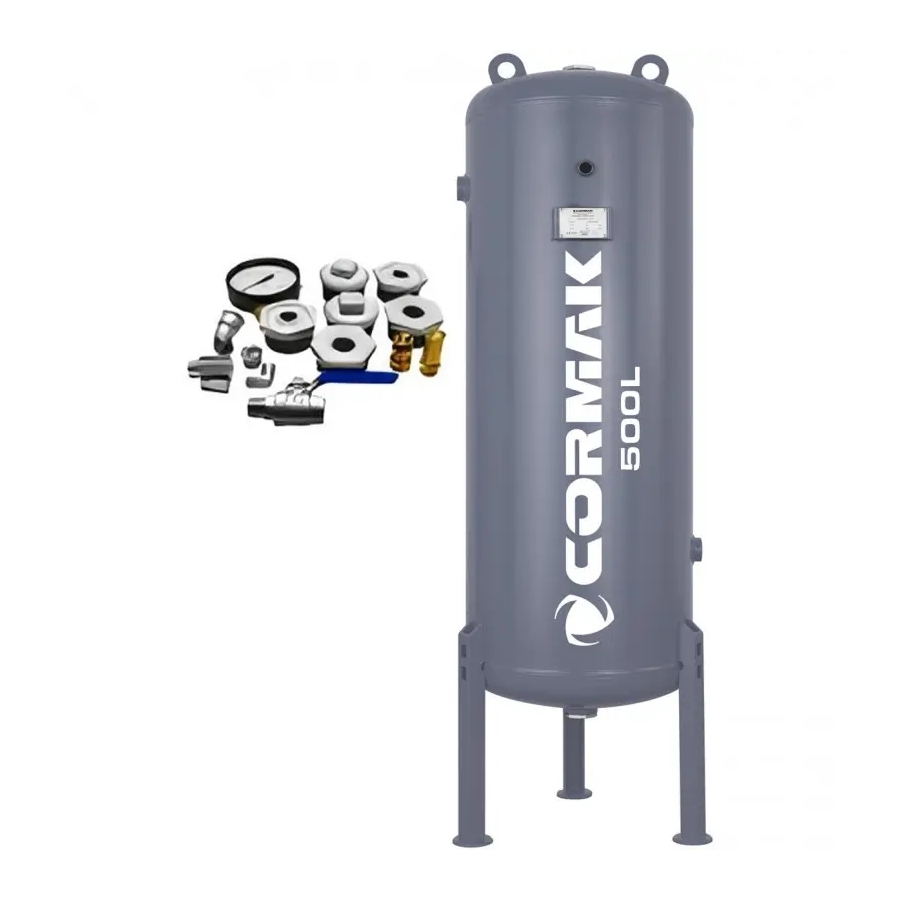

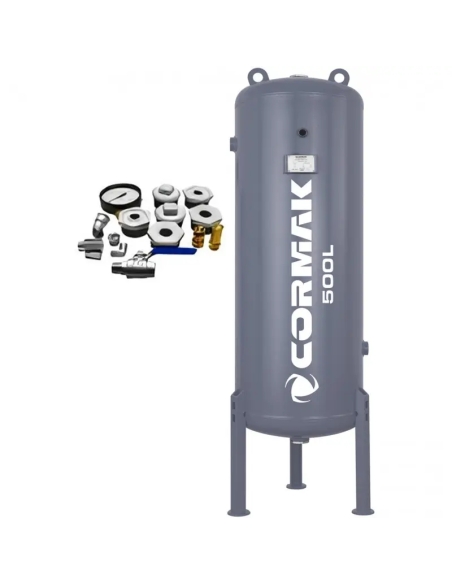

Rezervor pentru aer comprimat de 500 l cu accesorii

Rezervorul de presiune CORMAK, cu o capacitate de 500 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea rezervorului în sisteme de aer comprimat. Acesta poate funcționa ca buffer de stocare și ca element de stabilizare a parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 500 L

• Construcție pentru presiune: rezervor realizat din oțel, cu grosimea peretelui de 4 mm și protecție împotriva coroziunii.
• Certificare UDT și CE: conformitate cu cerințele europene de siguranță și calitate.
• Presiune de lucru: 11 bar, pentru utilizarea în sisteme pneumatice, inclusiv în cele cu cerințe ridicate.
• Capacitate: 500 litri, pentru alimentarea stabilă a instalației pneumatice și reducerea frecvenței pornirii compresorului.
• Racorduri multiple: până la 6 conexiuni cu diametre 1.1/4", 2",1/2", pentru conectarea la diferite instalații.
• Protecție anticorozivă: strat de vopsea anticorozivă aplicat la interior și exterior.
• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

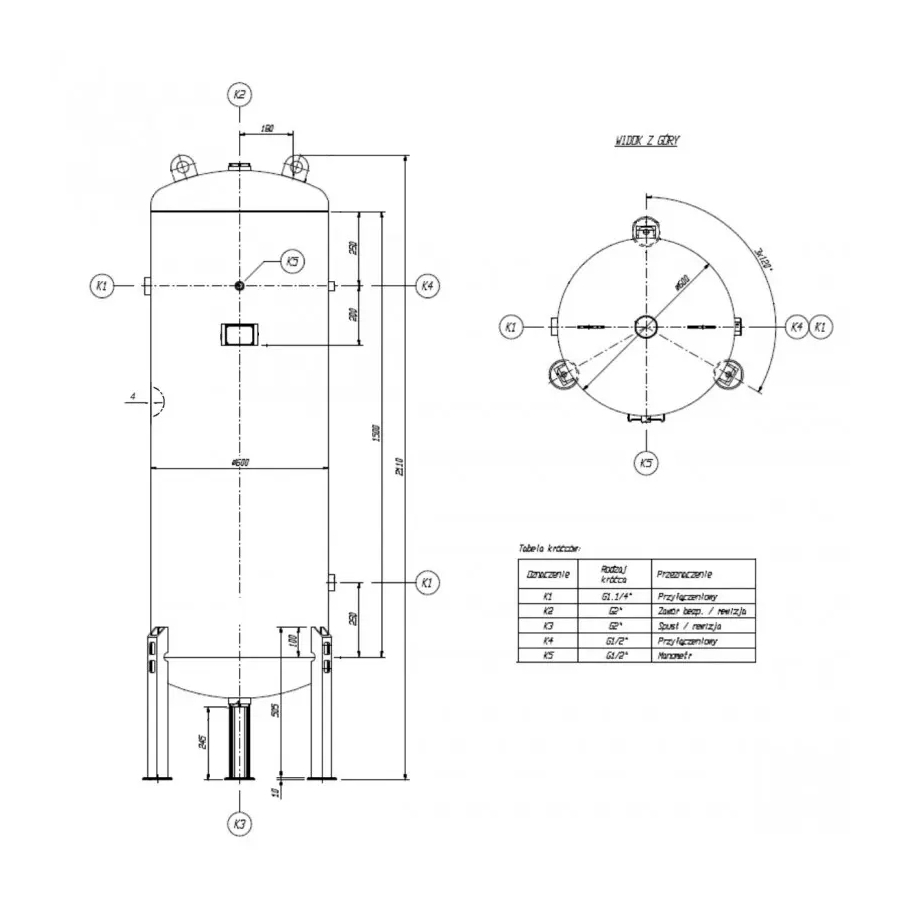

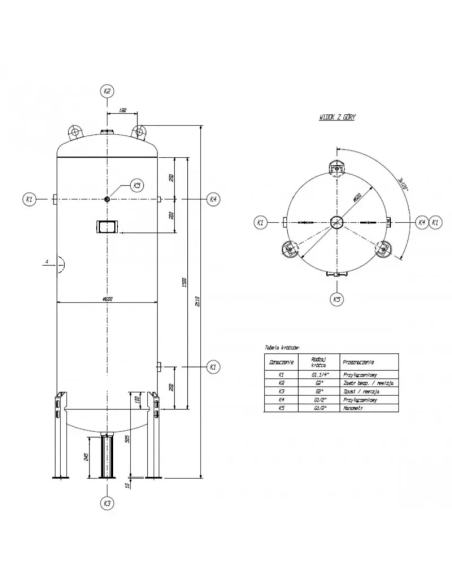

Construcția rezervorului

Rezervorul de aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, permite funcționarea la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele rezervorului sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu plăcuță de identificare, simbol CE și numărul organismului notificat UDT, care confirmă autorizarea pentru utilizare pe piața poloneză și europeană. Sunt incluse documentația tehnică, pașaportul și certificatele materialelor.

Stabilizarea presiunii

Datorită capacității mari de 270 litri, rezervorul funcționează ca buffer de aer și stabilizează presiunea în sistemul pneumatic. Echipamentele alimentate cu aer comprimat pot funcționa uniform, iar reducerea numărului ciclurilor de pornire și oprire limitează solicitarea compresorului. Construcția verticală permite montarea în spații limitate.

Un rezervor pentru compresor ales corespunzător minimizează scăderile de presiune și previne suprasolicitarea sistemului pneumatic, contribuind la funcționarea eficientă și sigură a instalației.

Utilizări industriale

Rezervoarele de presiune CORMAK sunt utilizate în sectoare industriale, ateliere auto, fabrici, firme de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: buffer de presiune pentru reducerea frecvenței de funcționare a compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizare și vopsire: integrarea în instalațiile de automatizare industrială și vopsire.
• Comandă pneumatică: componentă a sistemelor de comandă pneumatică.

Echipare standard a rezervorului

• Orificii de conectare: 6 buc. – diametre 1.1/4", 2",1/2"
• Plăcuță de identificare cu simbol CE
• Numărul organismului notificat UDT
• Documentație tehnică și pașaport de presiune
• Strat anticoroziv interior și exterior

Parametri tehnici ai rezervorului

Accesorii pentru rezervor

• 1 dop ½"
• Manometru și reducție la 1/2|"
• Teu ½"
• Intrare-ieșire 1/1,4-3/4"
• Supapă de scurgere a apei ½"

Informație privind echiparea

Setul de accesorii nu include supapa de siguranță.
