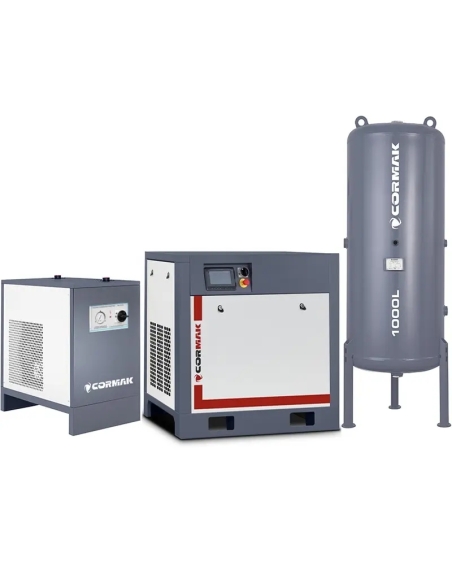

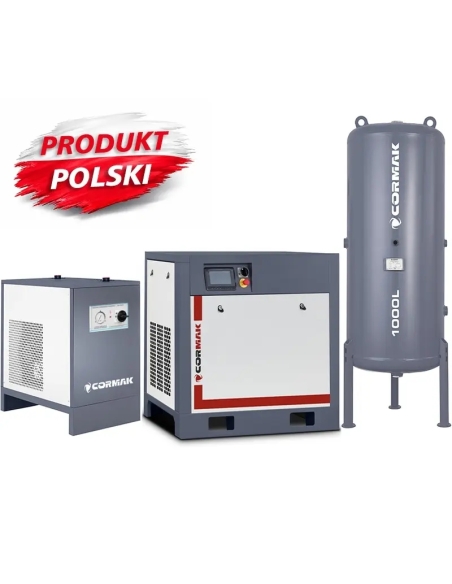

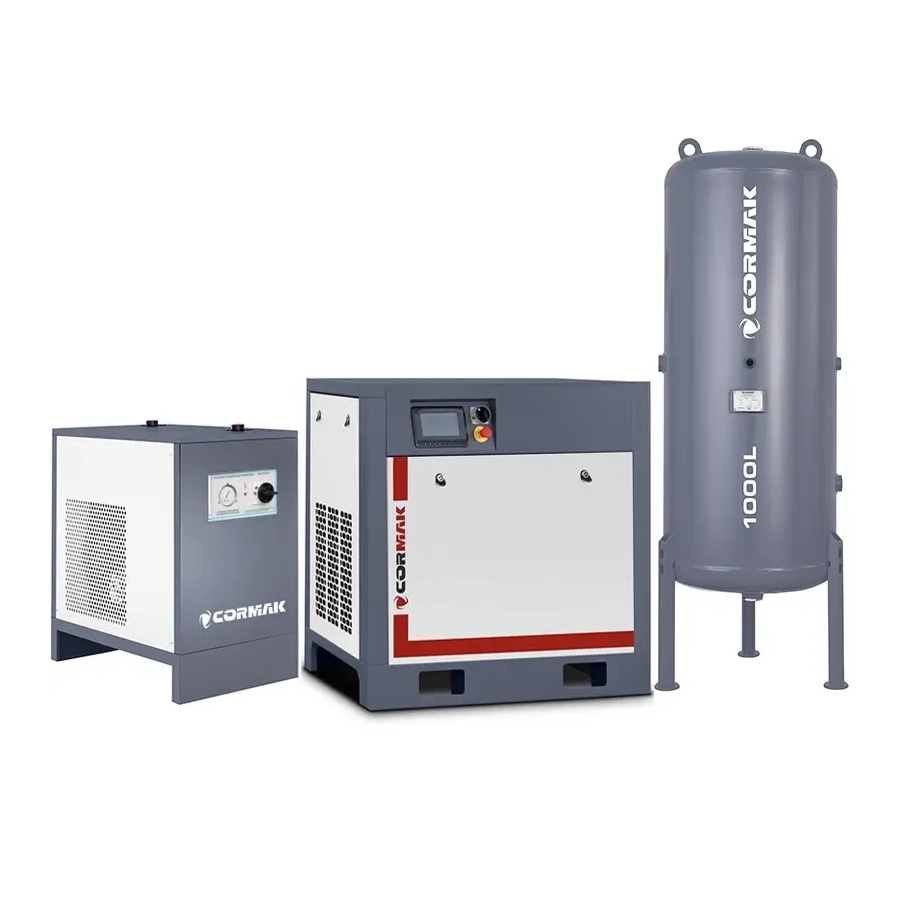

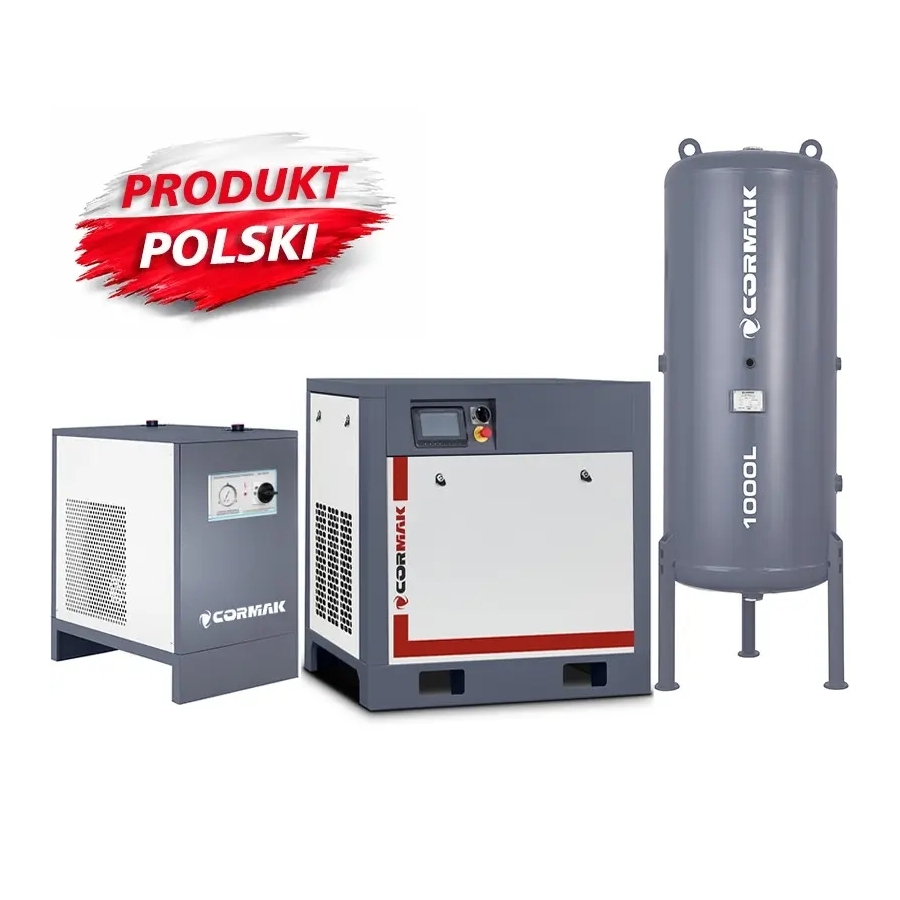

Set compresor cu invertor CORMAK THEOR 30, 22 kW, uscător IZBERG N30S și butelie verticală de 1000 l

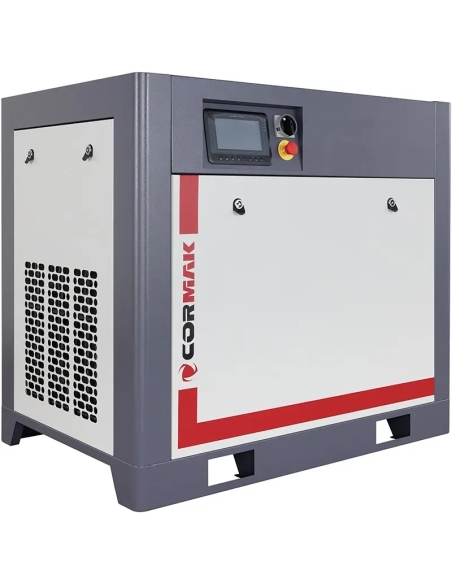

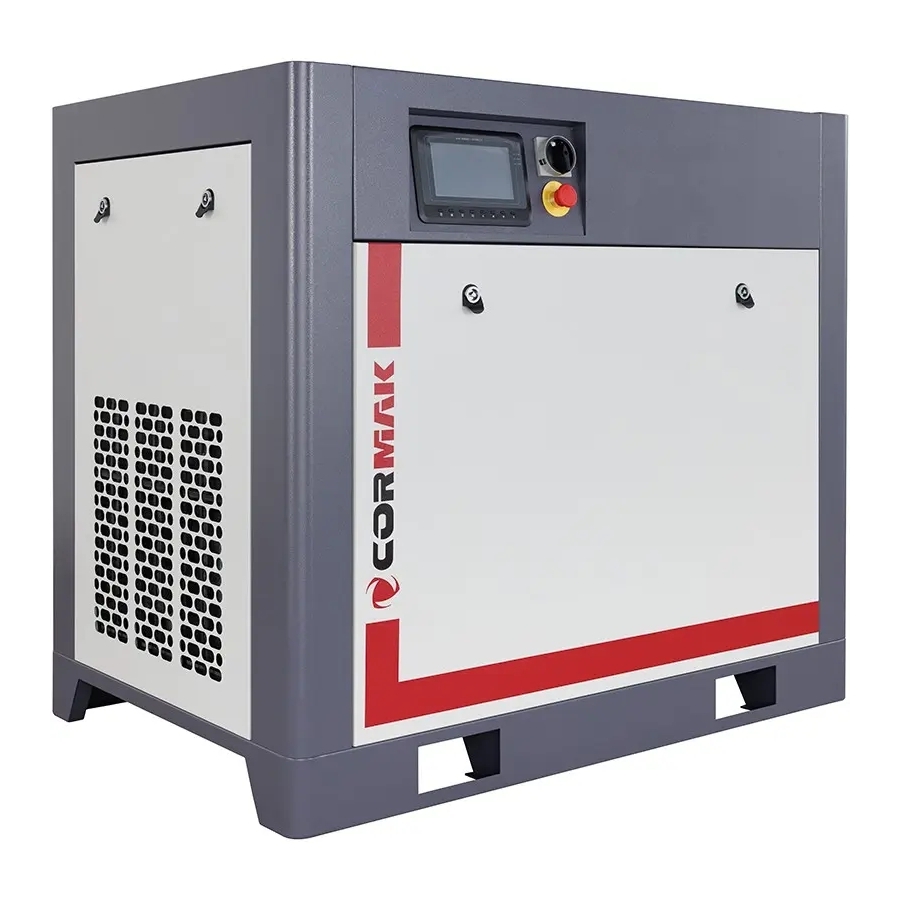

Compresorul cu șurub CORMAK THEOR 30 INVERTER este o soluție profesională pentru alimentarea sculelor pneumatice în ateliere, vopsitorii și linii de producție. Cu o putere de 22 kW și un debit de până la 3600 l/min, asigură un flux constant de aer comprimat pentru chei de impact, pistoale de suflare și echipamente de vopsire.

Modelul este proiectat pentru funcționare continuă în aplicații solicitante, precum vulcanizări, ateliere auto mari și unități de producție. Funcționarea silențioasă și stabilă îmbunătățește confortul în exploatare.

THEOR 30 INVERTER se remarcă prin transmisia directă, care oferă eficiență ridicată și pierderi mai mici de putere față de modelele cu transmisie pe curea. Această soluție permite utilizarea optimă a puterii motorului și creșterea productivității la un consum redus de energie.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de funcționare este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre compresor.

• Presiune: până la 10 bar
• Debit: până la 3600 l/min
• Putere: 22 kW

Compresoarele cu șurub CORMAK

Compresoarele cu șurub CORMAK sunt proiectate pentru aplicații solicitante și combină tehnologia modernă cu funcționarea stabilă.

• Construcție inovatoare: carcasa robustă și componentele moderne susțin funcționarea îndelungată în condiții industriale.
• Optimizarea eficienței: tehnologia cu invertor și algoritmii inteligenți permit modelului CORMAK THEOR 30 INVERTER să adapteze dinamic consumul de energie la necesarul curent de aer comprimat.
• Funcționare silențioasă: sistemele de atenuare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea parametrilor, planificarea reviziilor și diagnosticarea rapidă. Este disponibilă și opțiunea de acces la distanță.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii asigură livrarea cantității de aer necesare și reduce pierderile.
• Eficiență energetică: tehnologiile utilizate reduc consumul de energie, iar opțiunea de recuperare a căldurii permite valorificarea energiei rezultate.

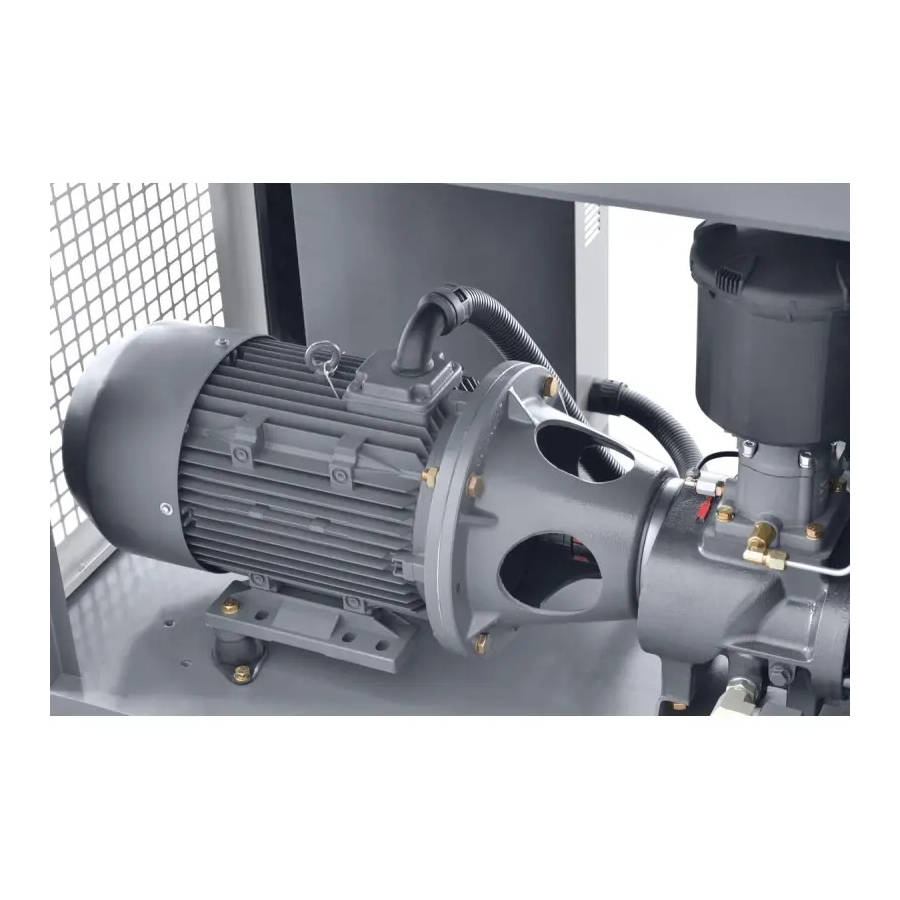

Avantajele motorului asincron de 22 kW cu invertor

• Economie de energie: invertorul permite reglarea lină și precisă a turației motorului asincron. Compresorul își adaptează debitul la cererea curentă de aer comprimat, reducând funcționarea în gol, ciclurile frecvente de pornire și oprire și pierderile generate de evacuarea aerului în exces. În funcție de profilul de consum, economiile pot fi între 25% și 50%.
• Presiune stabilă: reglarea continuă a turației menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuațiile cererii. Aceasta susține funcționarea corectă a sculelor și utilajelor pneumatice și crește precizia proceselor.
• Pornire progresivă: motorul pornește lin prin intermediul invertorului, eliminând curenții mari de pornire care pot încărca rețeaua și provoca scăderi de tensiune.
• Solicitări mecanice reduse: funcționarea fără porniri și opriri bruște reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului.
• Zgomot redus: atunci când compresorul funcționează la o turație mai mică, generează mai puțin zgomot.
• Flexibilitate ridicată: compresorul cu invertor poate deservi eficient un spectru larg de necesar de aer comprimat, inclusiv în instalații cu un consum variabil.
• Control și diagnosticare: invertorul se integrează cu panouri moderne de comandă și oferă monitorizarea parametrilor, diagnosticarea erorilor, control de la distanță și planificarea mentenanței.

Combinația dintre motorul asincron și controlul inteligent al invertorului transformă acest compresor cu șurub într-o sursă eficientă și flexibilă de aer comprimat, adaptată cerințelor dinamice din industrie.

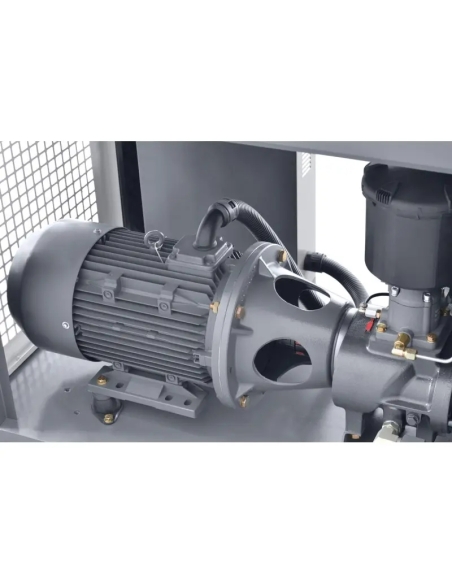

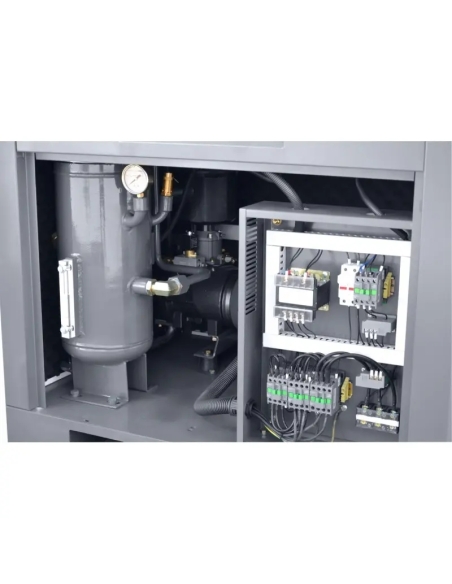

Modulul cu șurub

Compresoarele cu șurub CORMAK din clasa superioară, precum THEOR 30 INVERTER, utilizează module cu șurub avansate tehnologic, proiectate pentru performanță și funcționare fiabilă în regim intensiv.

• Tehnologie modernă: modulele cu șurub sunt compatibile cu soluții pentru optimizarea consumului, inclusiv cu invertoare, și urmăresc obținerea unui debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al producerii aerului comprimat, menținerea presiunii stabile și funcționarea optimă a instalației pneumatice.
• Durabilitate: construcția solidă și materialele utilizate permit exploatarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

Tehnologia utilizată de CORMAK are la bază experiența în domeniul compresoarelor și dezvoltarea continuă a soluțiilor pentru eficiență și productivitate.

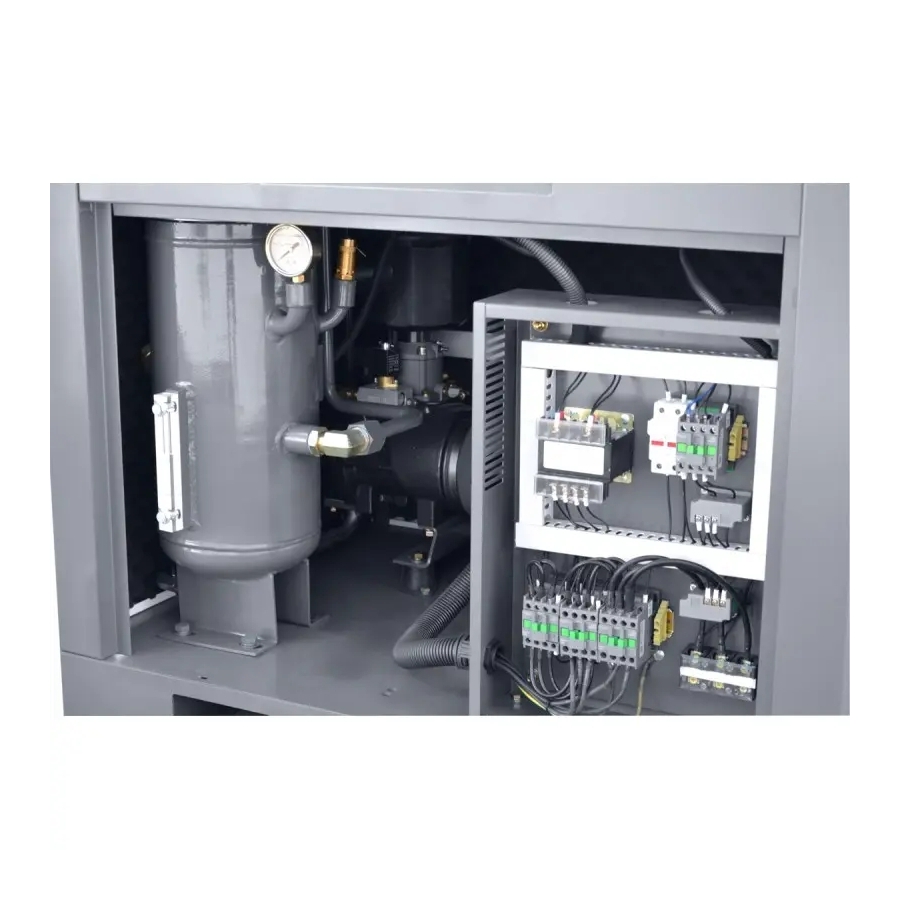

Invertor integrat

În compresoarele cu șurub CORMAK, precum THEOR 30 INVERTER, invertorul încorporat gestionează inteligent funcționarea motorului și livrarea aerului comprimat.

Invertorul permite reglarea lină a turației motorului și controlul precis al debitului. Unitatea livrează cantitatea de aer necesară în acel moment, fără a funcționa permanent la turație maximă sau în regim de mers în gol.

• Pornire lină: invertorul elimină vârfurile curentului de pornire care încarcă rețeaua electrică și asigură funcționarea silențioasă și stabilă a echipamentului.
• Consum adaptat: acționarea cu turație variabilă ajustează dinamic consumul la cererea reală de aer. În funcție de specificul consumului, pot fi obținute economii de până la 50%.
• Uzură mecanică redusă: funcționarea fără porniri și opriri bruște reduce solicitările asupra motorului, blocului cu șurub și celorlalte componente.

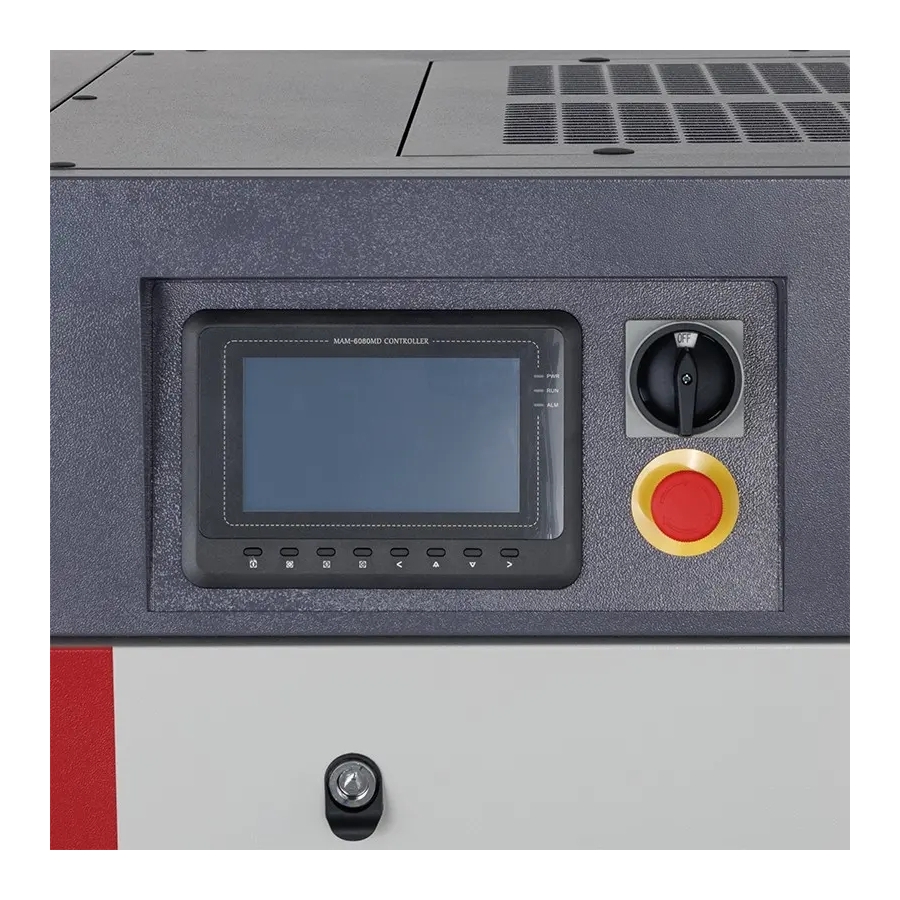

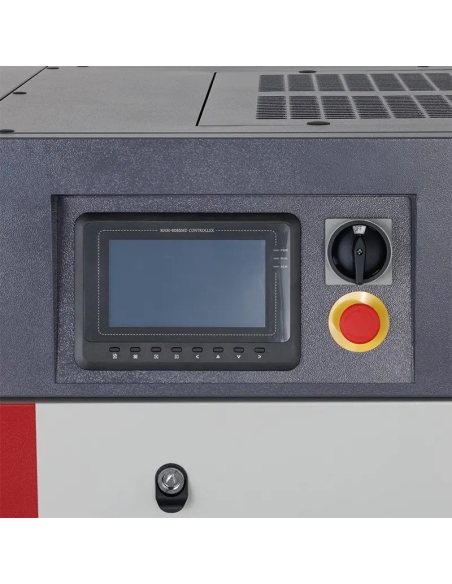

Panou de control CORMAK

Compresorul CORMAK THEOR 30 INVERTER este echipat cu panoul de control MAM, conceput pentru gestionarea sistemului de aer comprimat, monitorizare continuă și reacție rapidă la parametrii de funcționare.

• Monitorizare completă: panoul permite urmărirea în timp real a presiunii, temperaturii și stării de funcționare.
• Modificarea setărilor: interfața permite ajustarea rapidă a setărilor și parametrilor în funcție de necesitățile instalației.
• Notificări imediate: în cazul unei nereguli sau al necesității unei revizii, controlerul afișează notificarea corespunzătoare pe ecran.

Documentație pentru UDT

Setul include documentația necesară pentru înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

• Declarație de conformitate
• Certificat pentru rezervor împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Manual de utilizare în limba poloneză

Parametri tehnici – CORMAK THEOR 30 INVERTER

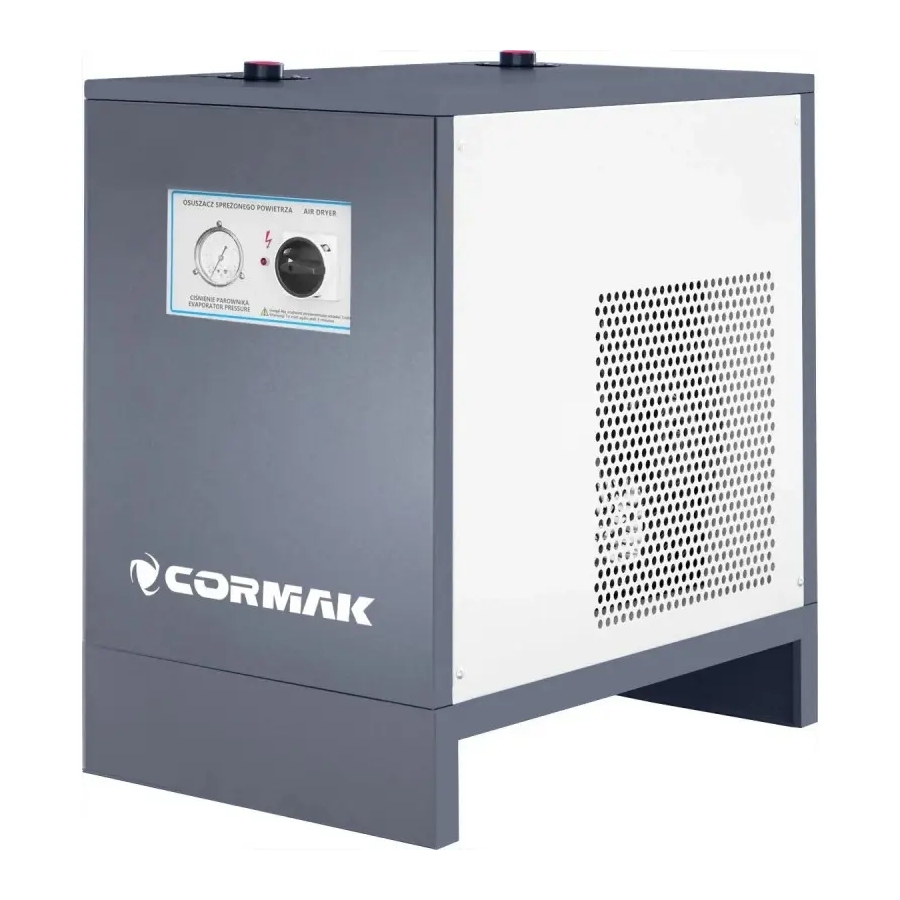

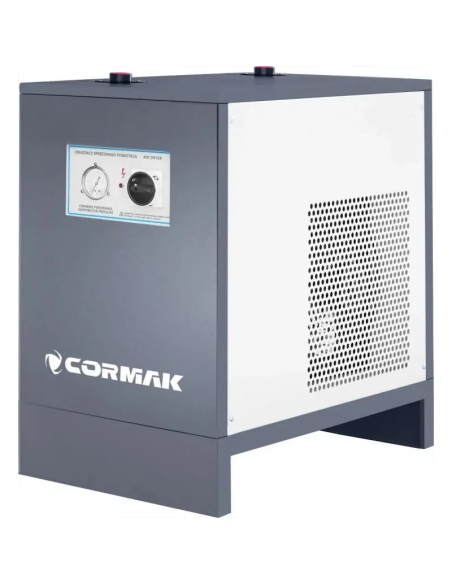

Uscător frigorific pentru aer comprimat IZBERG N30S

Uscătorul de aer comprimat CORMAK este un echipament industrial proiectat pentru îndepărtarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică asigură funcționarea stabilă a echipamentelor alimentate cu aer comprimat și tratarea aerului din instalațiile pneumatice.

Avantajele uscătorului de aer comprimat

• Sistem frigorific avansat: procesul de răcire în două etape, până la punctul de rouă, asigură separarea eficientă a umidității și particulelor de ulei.
• Presiune de lucru: echipamentul este adaptat pentru instalații de până la 10 bar.
• Debit ridicat: debitul de până la 3800 l/min permite utilizarea în sisteme medii și mari de aer comprimat.
• Consum redus: ventilatorul cu turație variabilă limitează puterea absorbită la 0,9 kW.
• Drenaj automat: supapa automată asigură evacuarea condensului fără supravegherea operatorului.
• Construcție compactă: formatul echipamentului permite integrarea în sistemele pneumatice existente.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și funcționare stabilă în instalații de aer comprimat.

Schimbător de căldură aer–aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit la temperatura punctului de rouă de 3°C. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens ajunge în separator, unde condensul este separat și evacuat automat în afara echipamentului.

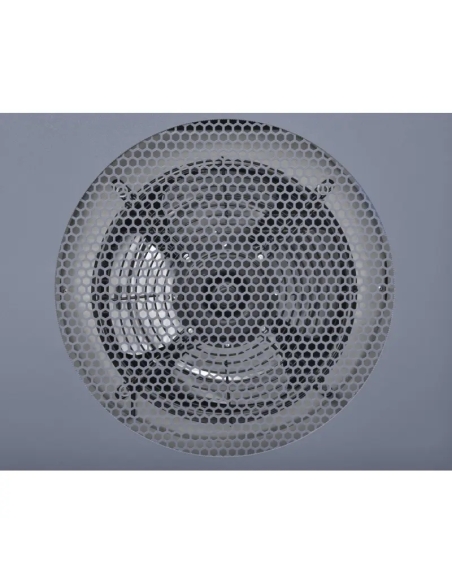

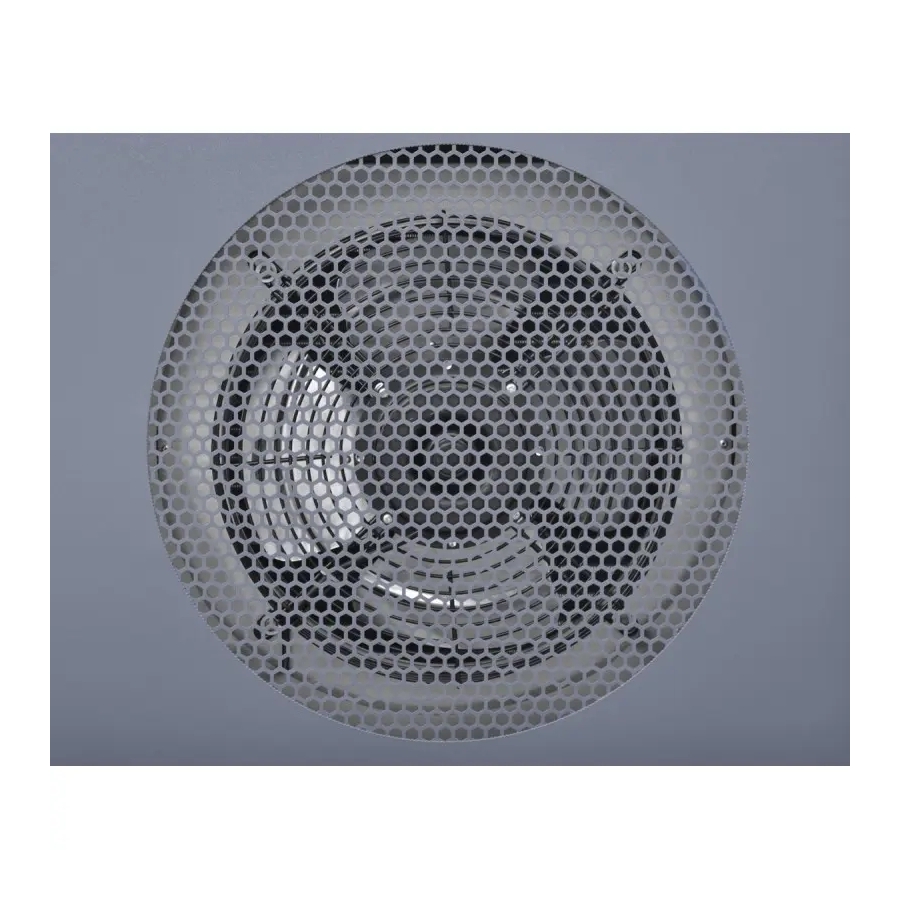

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite ajustarea intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în funcționare

Tehnologia frigorifică permite uscătorului CORMAK să elimine apa și uleiul din aerul comprimat, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă asigură o calitate uniformă a aerului.

Aplicații

Uscătorul poate fi utilizat în instalații în care curățenia și uscarea aerului sunt necesare pentru funcționarea corectă a utilajelor și echipamentelor.

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după utilizarea filtrelor conforme cerințelor de igienă
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echipare

• Supapă automată de drenaj al condensului
• Separator integrat de apă și ulei
• Ventilator cu turație variabilă, cu adaptare automată la condițiile de lucru
• Sistem de control electronic pentru stabilitatea parametrilor
• Carcasă compactă și rezistentă la condiții industriale

Parametri tehnici – IZBERG N30S

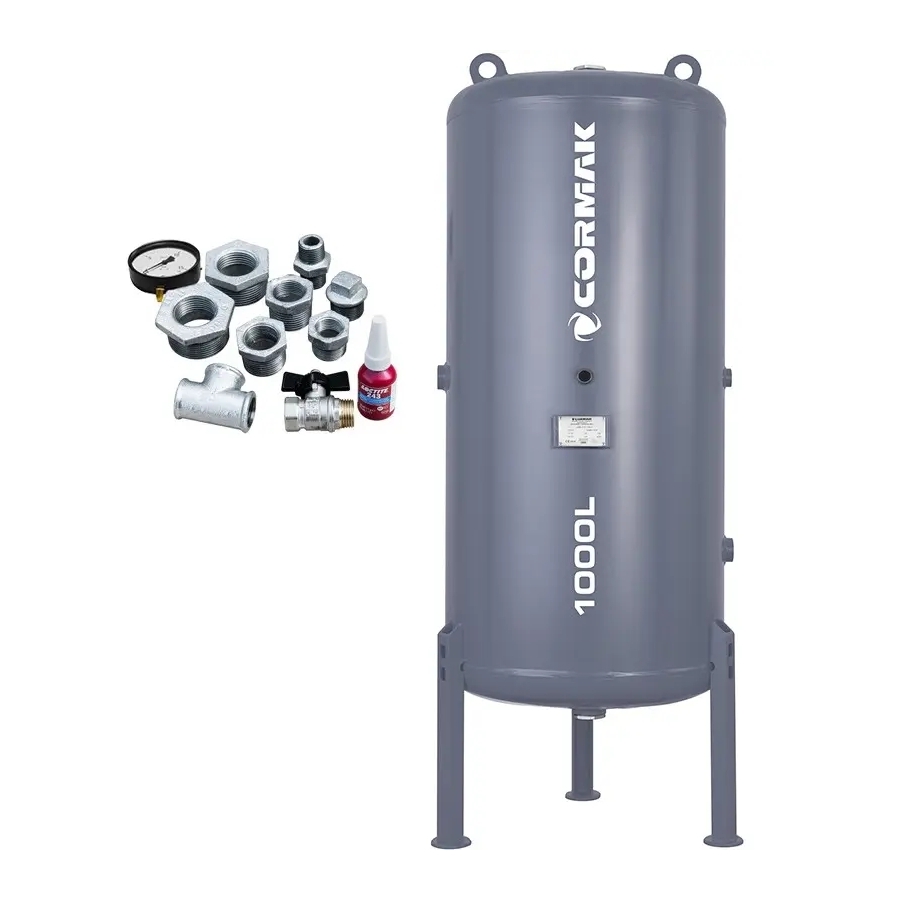

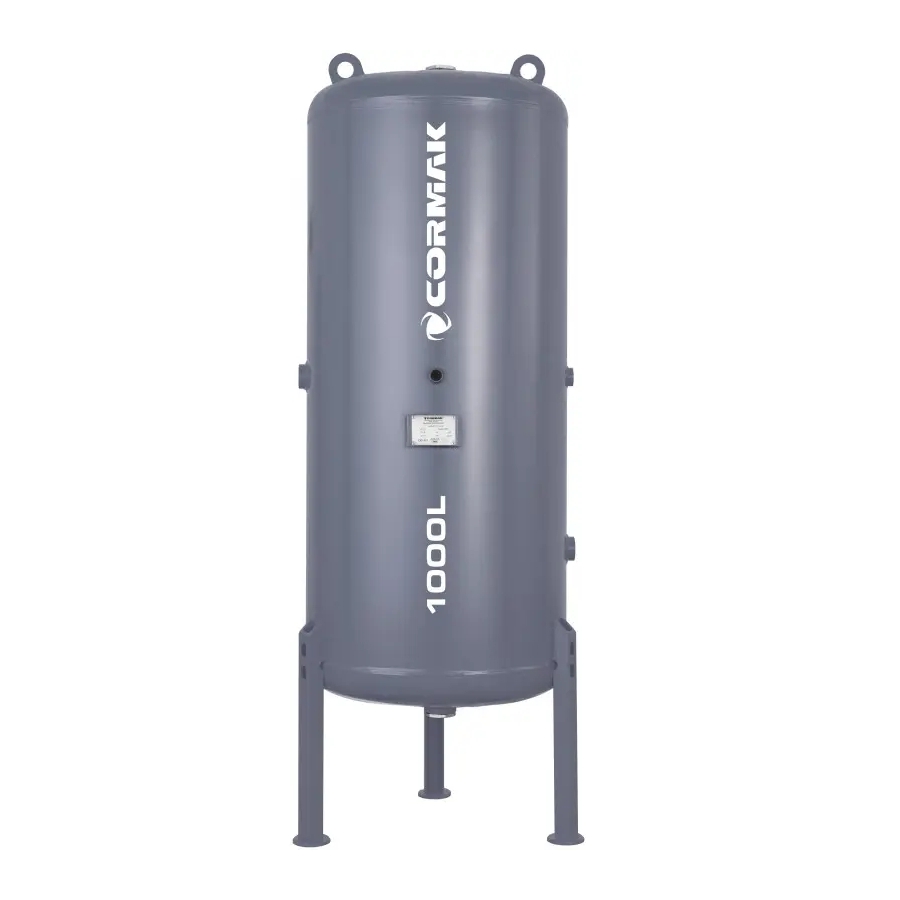

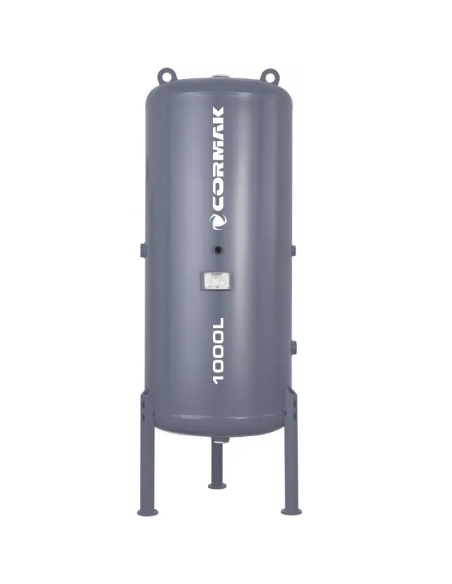

Butelie verticală pentru aer comprimat de 1000 l

Rezervorul de presiune CORMAK, cu o capacitate de 1000 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea sa în sisteme de aer comprimat. Rezervorul poate funcționa ca tampon de stocare și ca element de stabilizare a parametrilor compresorului.

Avantajele rezervorului CORMAK 1000 l

• Construcție pentru presiune: rezervorul este realizat din oțel, are o grosime a peretelui de 4 mm și este protejat împotriva coroziunii.
• Certificare și marcaj: rezervorul dispune de certificare UDT și marcaj CE.
• Presiune de lucru: 11 bar.
• Capacitate: 1000 litri pentru stabilizarea alimentării instalației și reducerea frecvenței pornirii compresorului.

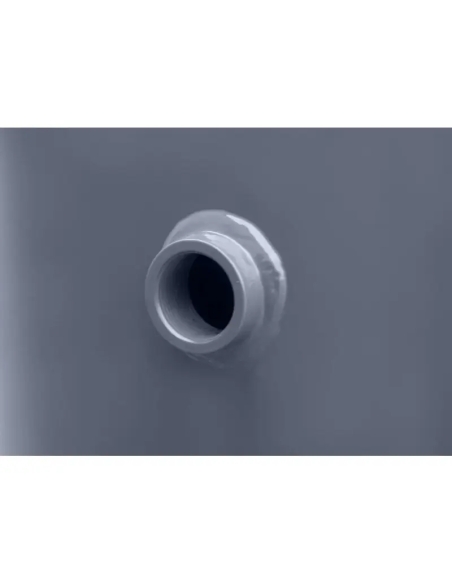

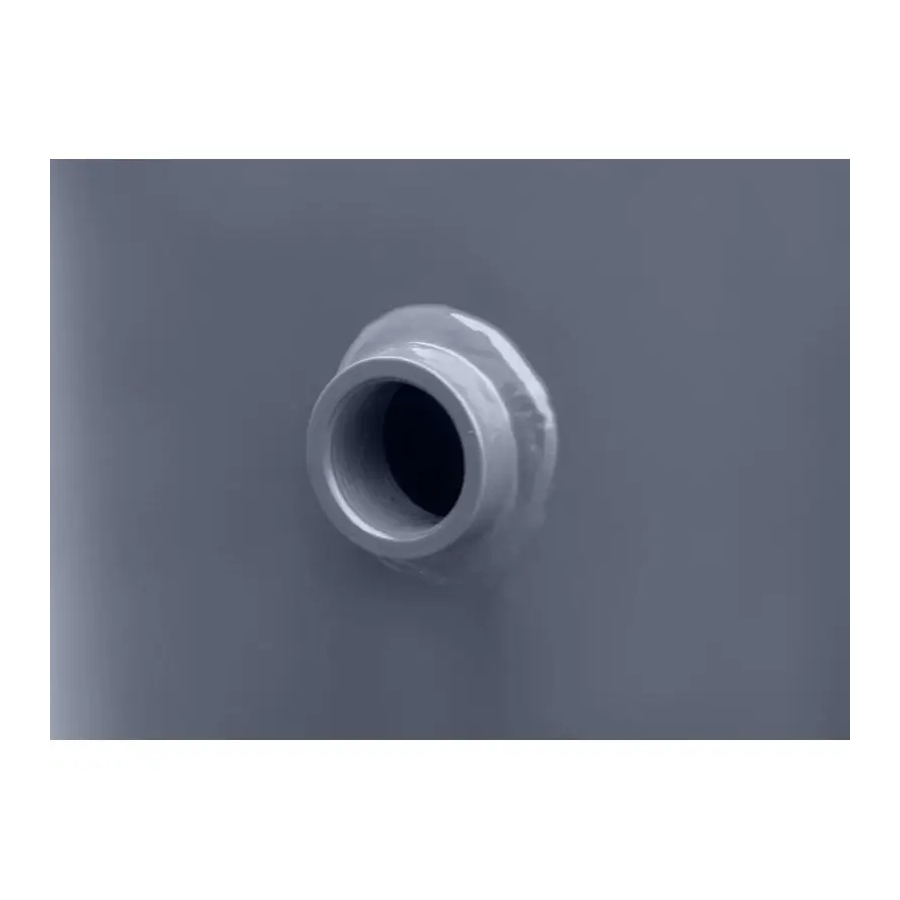

• Racorduri multiple: până la 6 conexiuni cu diametre de 2" și 1/2".
• Protecție anticorozivă: strat de vopsea anticorozivă la interior și exterior.

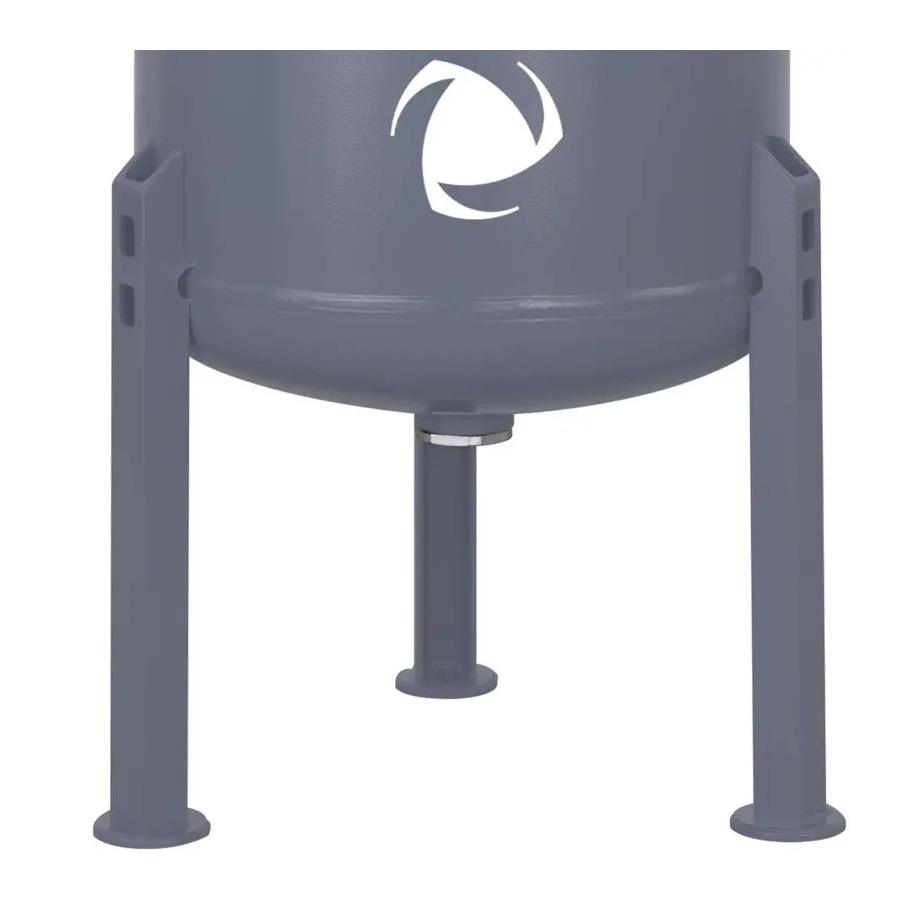

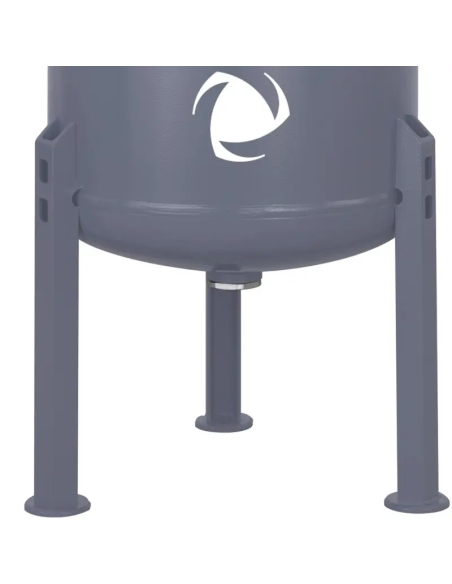

• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

Construcție și tehnologie

Rezervorul pentru aer comprimat este proiectat pentru utilizare intensivă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, permite funcționarea la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este prevăzut cu plăcuță de identificare, marcaj CE și numărul organismului notificat UDT. Setul include documentație tehnică, pașaport și certificate de materiale.

Stabilizarea presiunii

Capacitatea de 1000 litri permite rezervorului să funcționeze ca tampon de aer și să stabilizeze presiunea în sistemul pneumatic. Echipamentele alimentate cu aer comprimat pot funcționa uniform, iar numărul ciclurilor de pornire și oprire ale compresorului este redus. Construcția verticală permite montajul în spații limitate.

Rezervorul minimizează căderile de presiune și previne suprasolicitarea sistemului pneumatic.

Aplicații industriale

Rezervorul de presiune CORMAK poate fi utilizat în sectoare industriale, ateliere auto, unități de producție, companii de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme de alimentare pneumatică.
• Rezervor tampon: stabilizarea presiunii și reducerea frecvenței de lucru a compresorului.
• Alimentare continuă: furnizarea aerului comprimat către utilaje și echipamente pneumatice.
• Automatizări și vopsitorii: integrarea în instalații industriale și sisteme de vopsire.
• Comandă pneumatică: utilizarea ca element al sistemelor de comandă pneumatică.

Echipare standard

• Orificii de conectare: 6 buc. cu diametre de 2" și 1/2"
• Plăcuță de identificare cu marcaj CE
• Numărul organismului notificat UDT
• Documentație tehnică și pașaport de presiune
• Strat anticoroziv interior și exterior

Parametri tehnici – rezervor de 1000 l

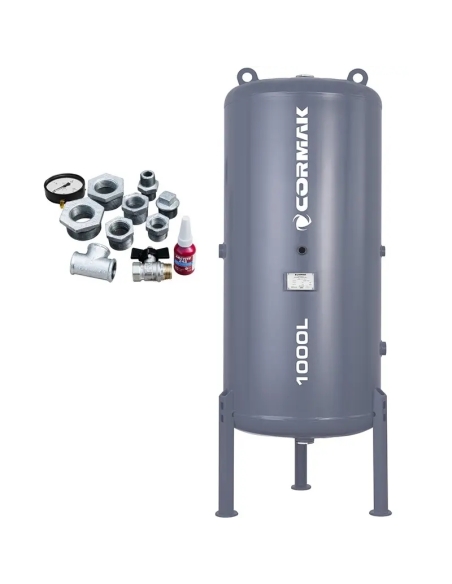

Accesorii pentru rezervor

• Dop 1/2 inch: 2 buc.
• Niplu 1/2 inch: 1 buc.
• Teu 1/2 inch: 1 buc.
• Reducție 1/2 la 1/4 inch: 1 buc.
• Manometru 1/4 inch: 1 buc.
• Reducție 1 la 3/4 inch: 2 buc.
• Robinet cu bilă 1/2 inch: 1 buc.

Atenție: supapa de siguranță nu este inclusă în setul de accesorii.
