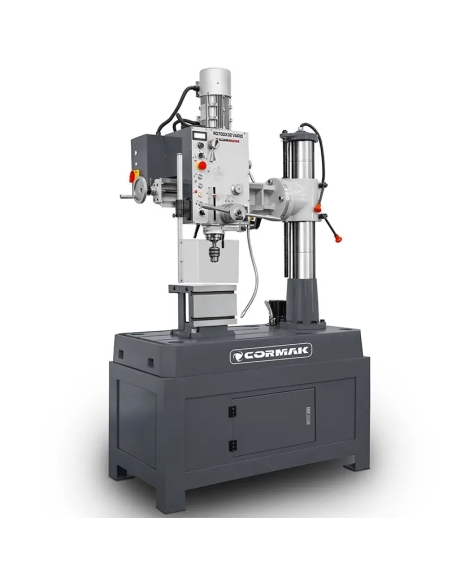

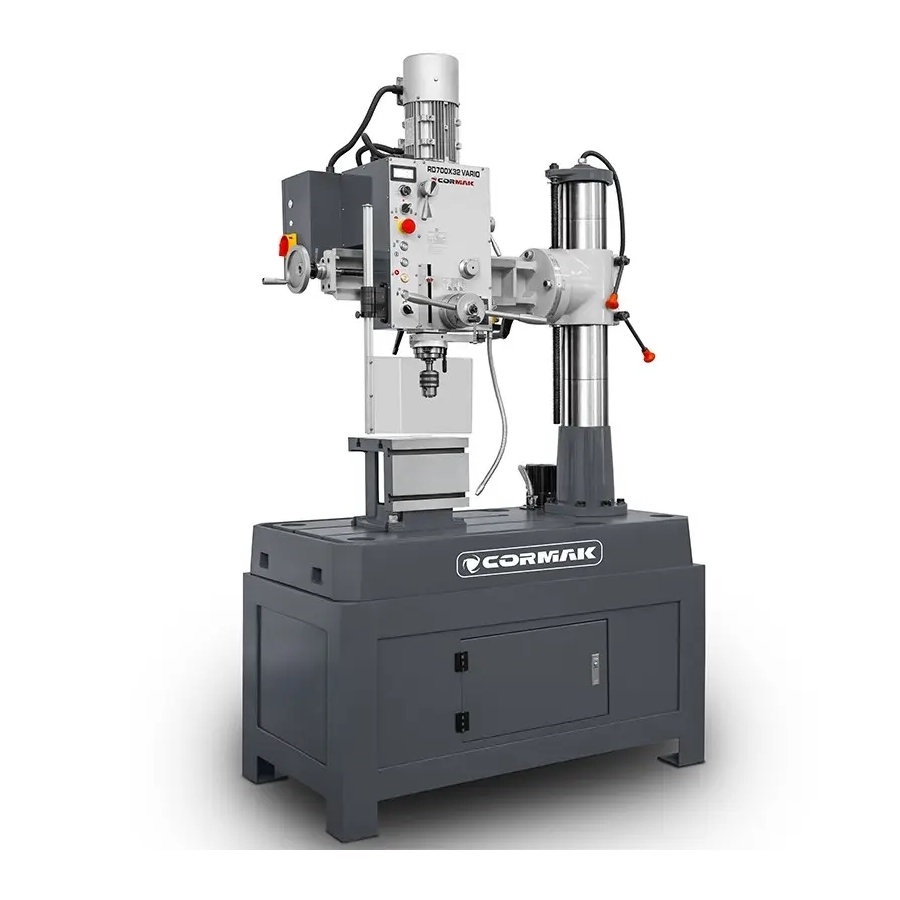

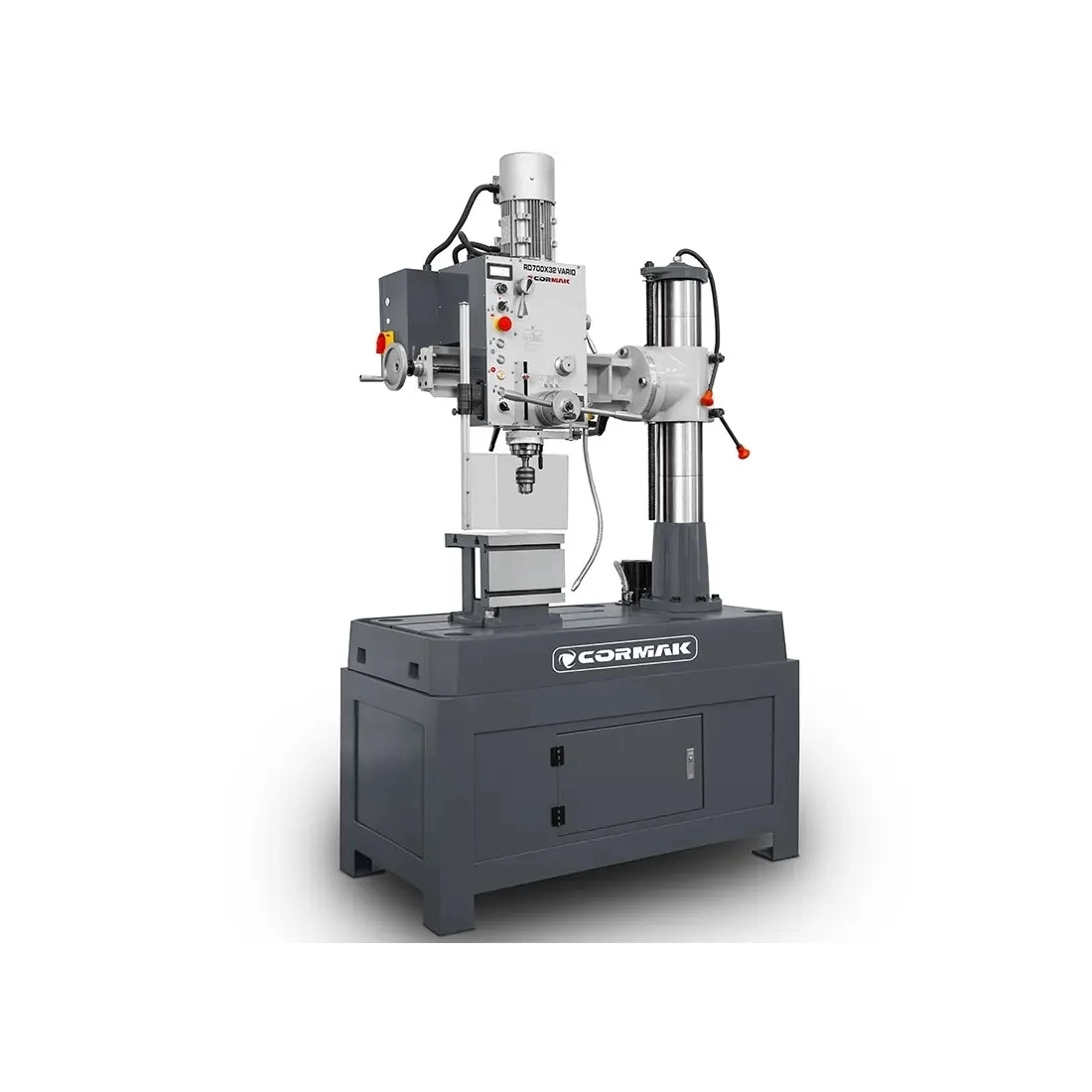

Mașină radială de găurit și frezat CORMAK RD700x32 VARIO
Mașina de găurit radială CORMAK RD 700x32 VARIO este un echipament industrial modern și versatil, destinat găuririi, alezării, lărgirii găurilor și filetării în piese din oțel și fontă. Acest model se remarcă prin reglajul continuu al turației, avansul automat al arborelui și indicatoarele digitale ale parametrilor de lucru, oferind precizie ridicată și confort în exploatare.
Datorită brațului radial înclinabil în domeniul ±45° și construcției compacte, dar foarte stabile, RD 700 VARIO este ideal atât pentru producția unică, cât și pentru cea de serie, asigurând flexibilitate în prelucrare și economie de timp prin eliminarea necesității repoziționării frecvente a piesei.
Principalele avantaje ale mașinii de găurit radiale RD 700x32 VARIO
Mașina de găurit radială CORMAK RD 700x32 VARIO a fost proiectată pentru utilizatori exigenți, care așteaptă precizie, fiabilitate și operare intuitivă. Mai jos sunt prezentate caracteristicile constructive și funcționale esențiale care diferențiază acest model în rândul mașinilor de găurit radiale compacte:
- Reglaj continuu al turației arborelui: Domeniul 75–2500 rot./min permite adaptarea perfectă a parametrilor de așchiere la material și la operație, asigurând condiții optime de prelucrare.
- Afișaj digital al turației și adâncimii: Oferă citirea rapidă și clară a parametrilor, crescând precizia și repetabilitatea lucrului.
- Avans automat al arborelui: Cele 3 trepte, 0,08 / 0,14 / 0,22 mm/rot., asigură găurirea lină și uniformă, precum și filetarea eficientă în regim automat.

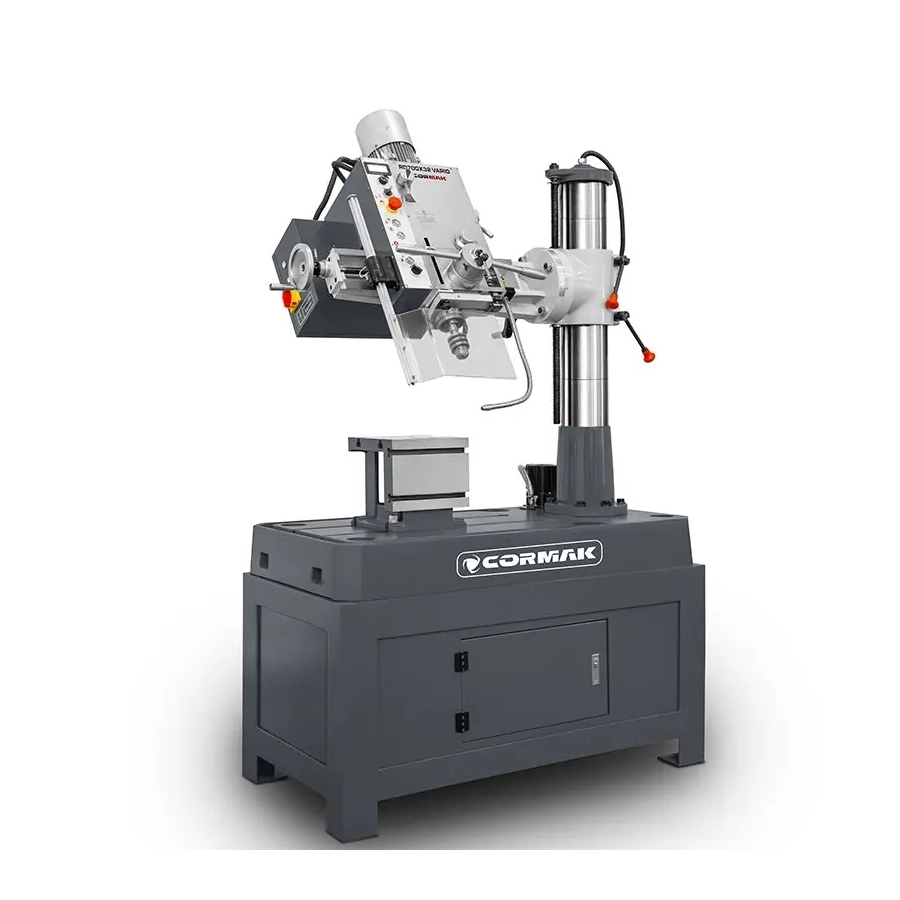

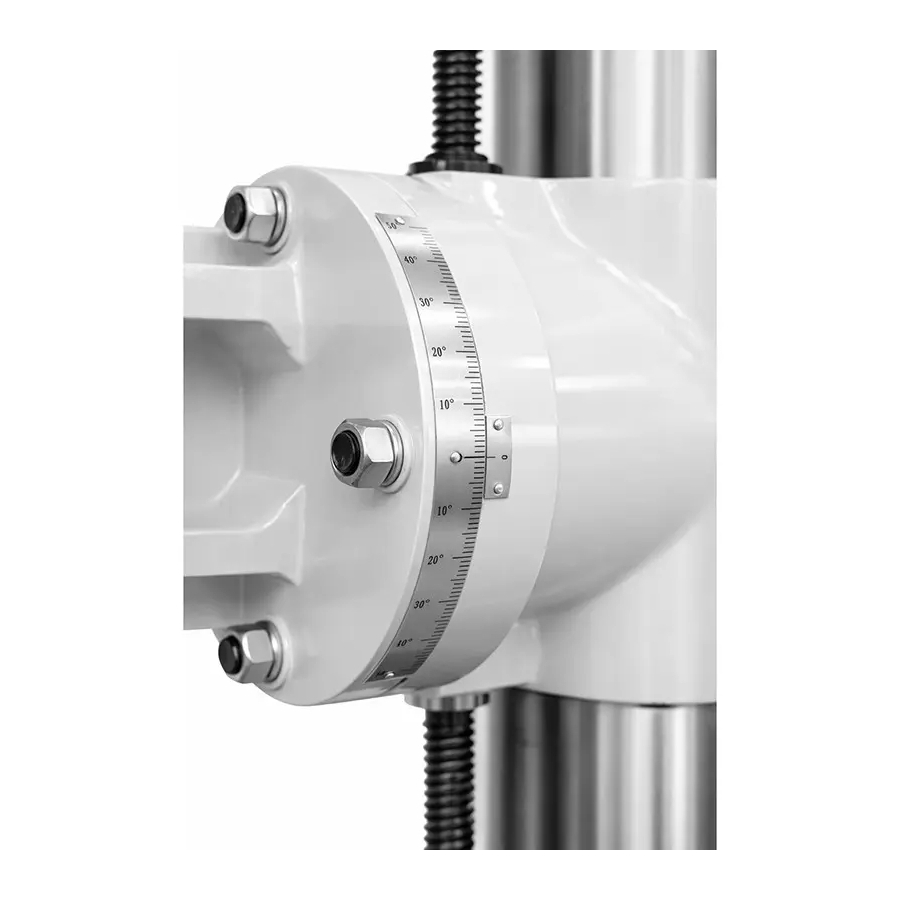

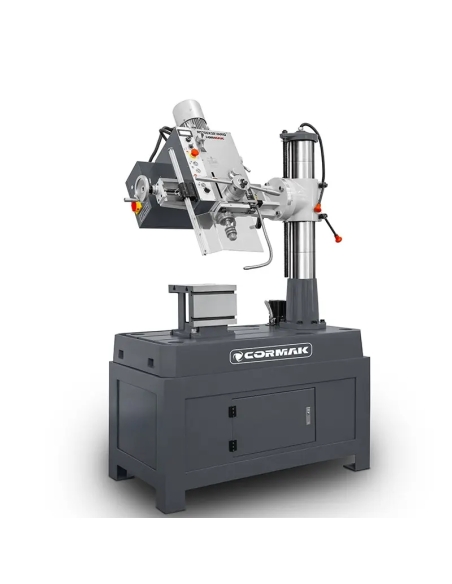

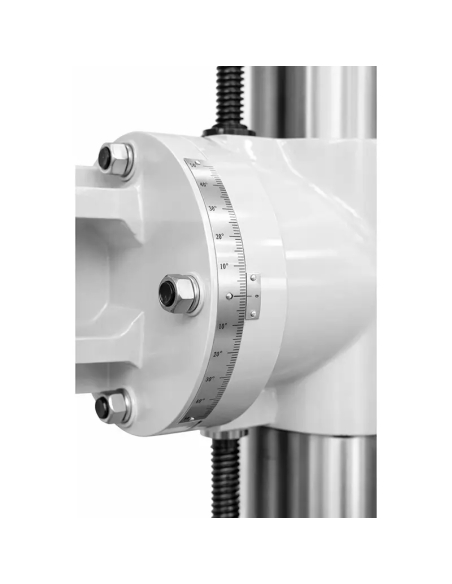

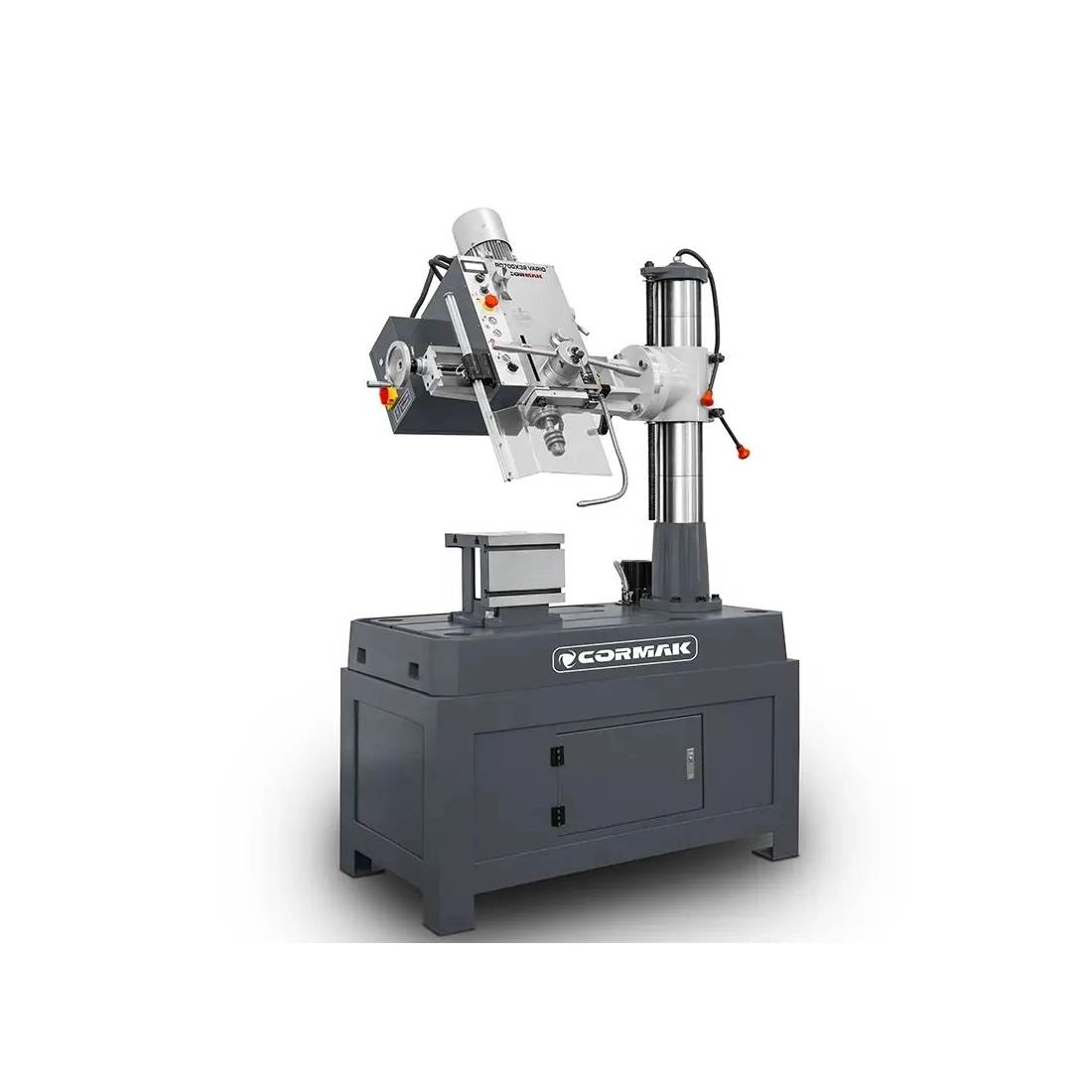

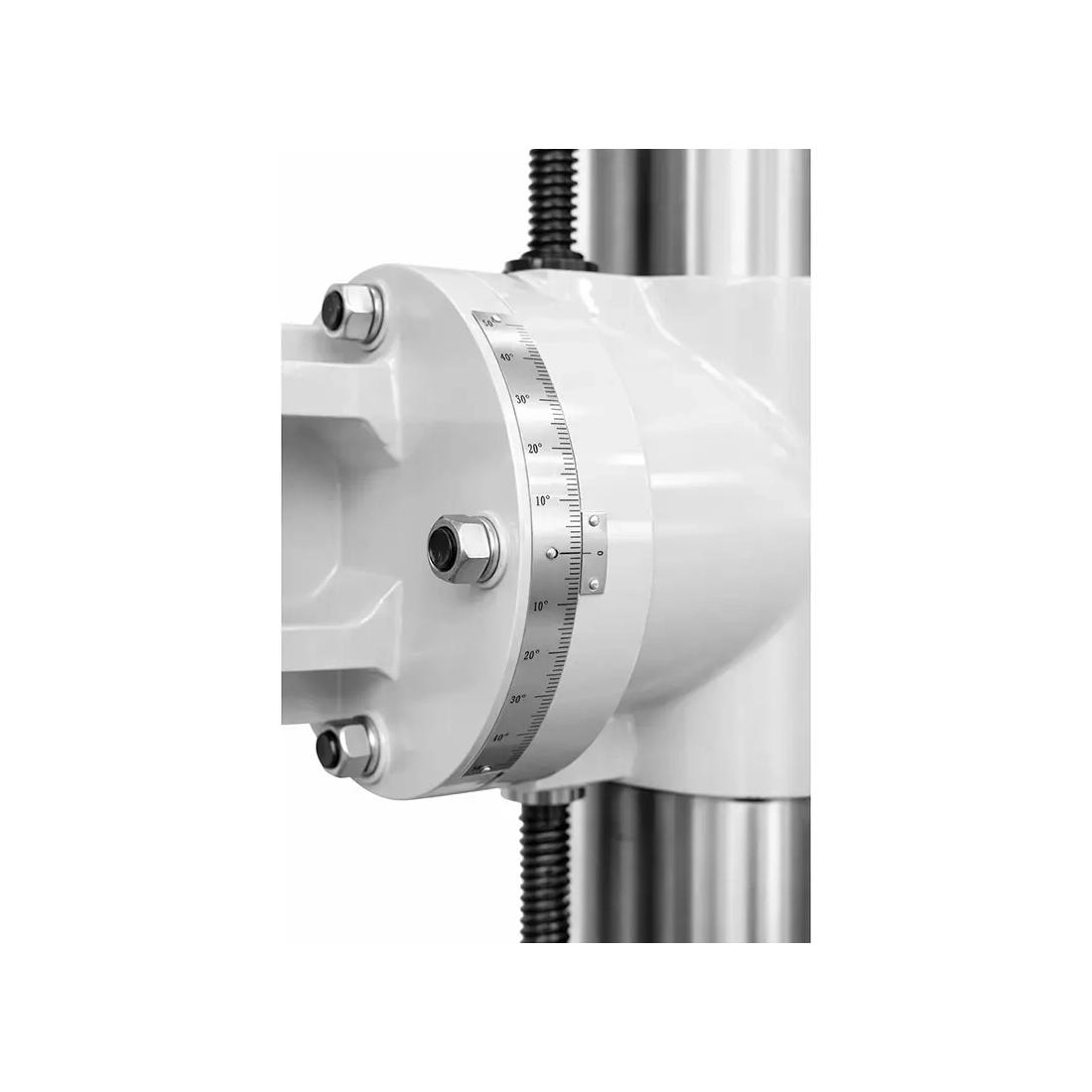

- Braț radial înclinabil: Domeniul ±45° extinde semnificativ posibilitățile de utilizare ale mașinii, permițând prelucrarea sub unghi fără schimbarea poziției piesei.
- Posibilitate de frezare: Datorită utilizării șurubului de tragere al arborelui, mașina permite nu doar găurirea și filetarea precisă, ci și executarea unor lucrări de frezare.
- Capacitate de găurire și filetare: Diametrul maxim de găurire de 32 mm și filetarea până la M22 permit realizarea unei game largi de operații în ateliere și unități de producție.
- Placă de bază rectificată: Canalele T permit fixarea stabilă a pieselor mai mari și a accesoriilor.
- Coloană netedă și rectificată: Diametrul de 150 mm asigură deplasarea lină a brațului și stabilitate ridicată în timpul lucrului.
- Blocări mecanice: Blocările pentru cap, coloană și braț garantează rigiditate maximă și siguranță în prelucrare.

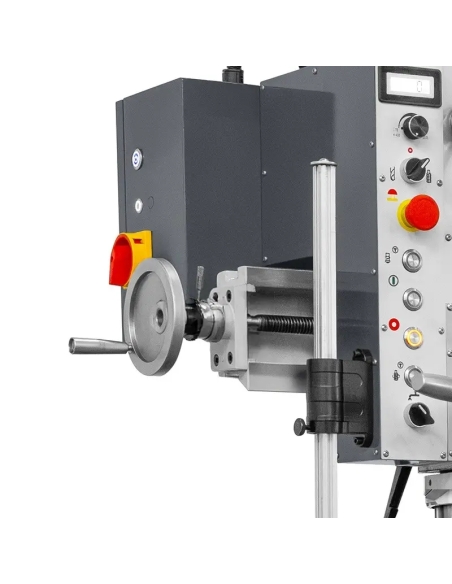

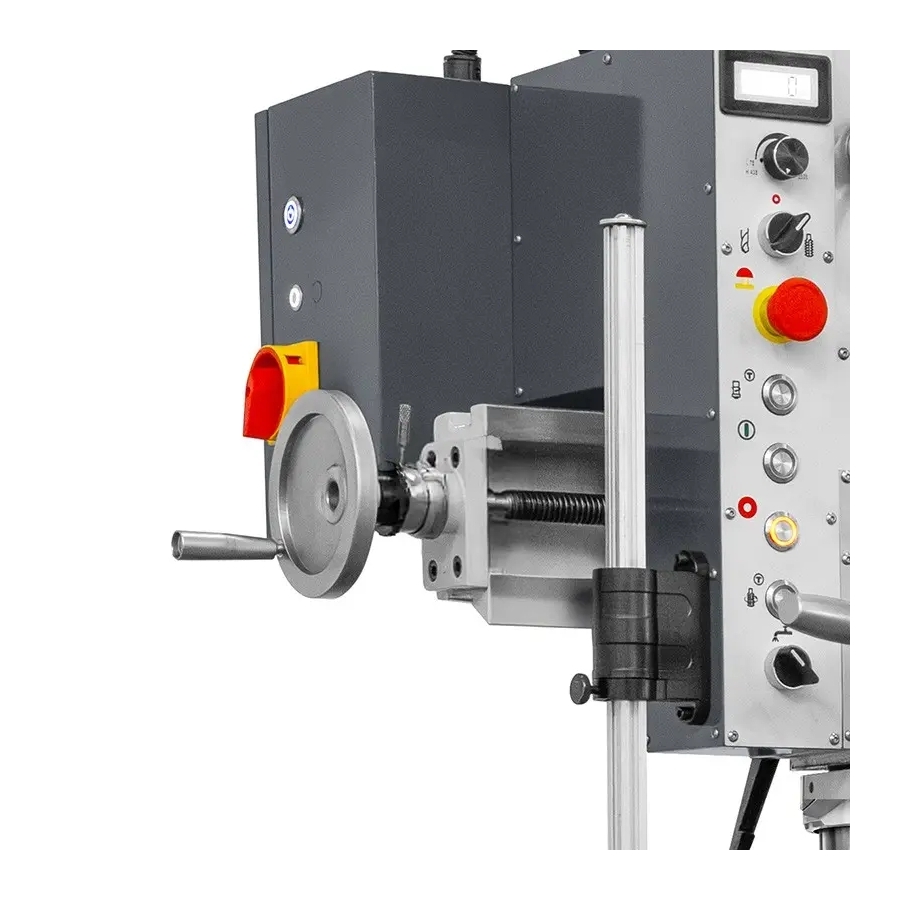

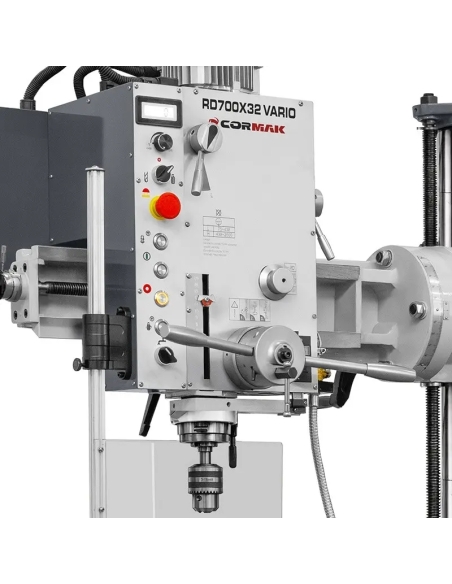

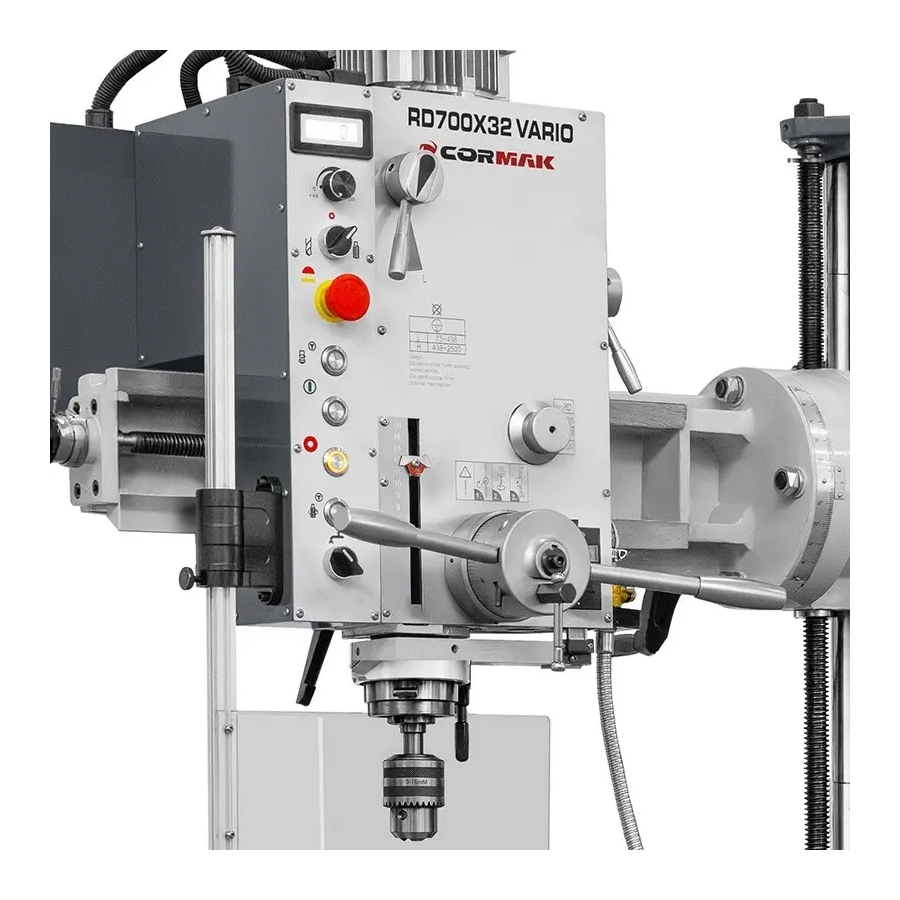

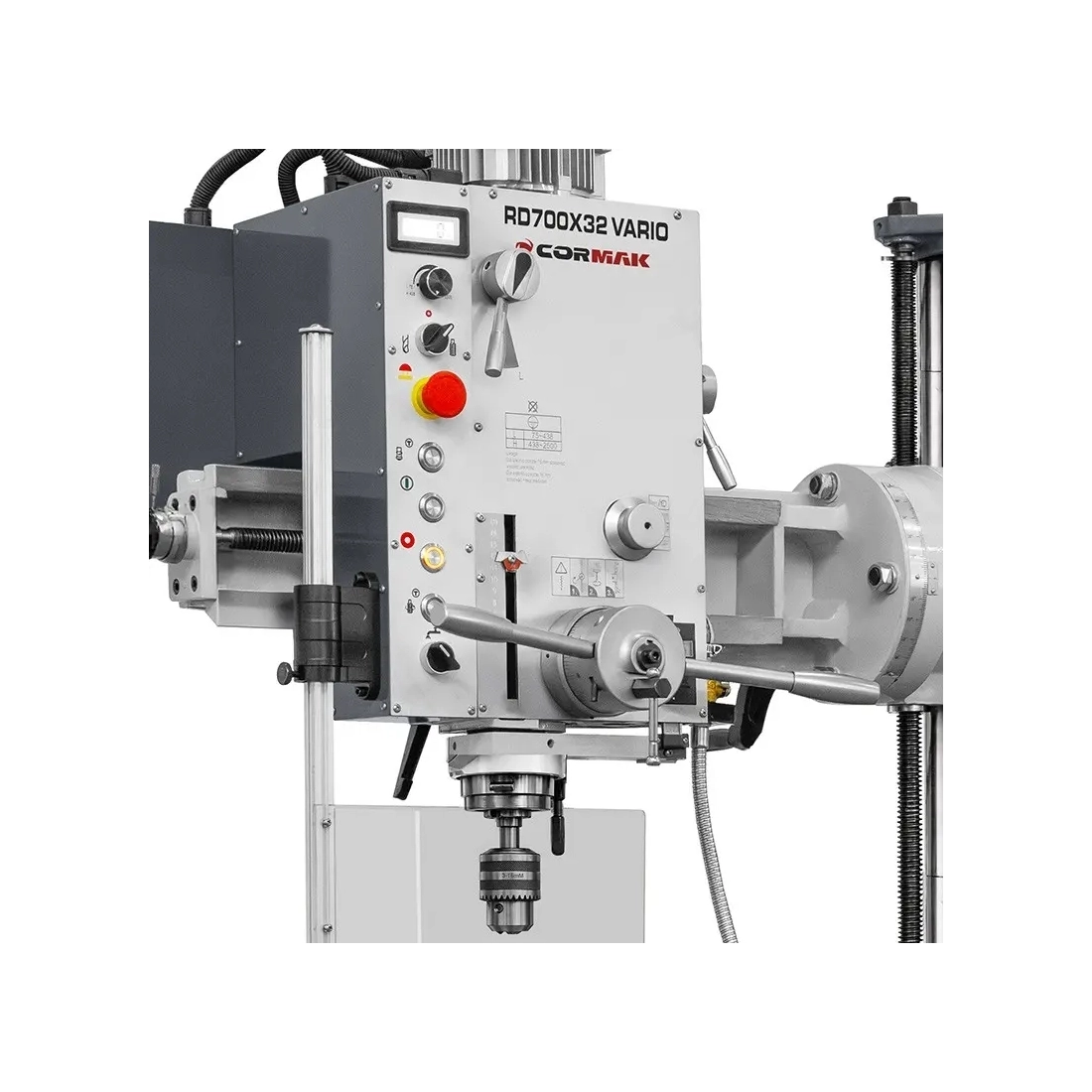

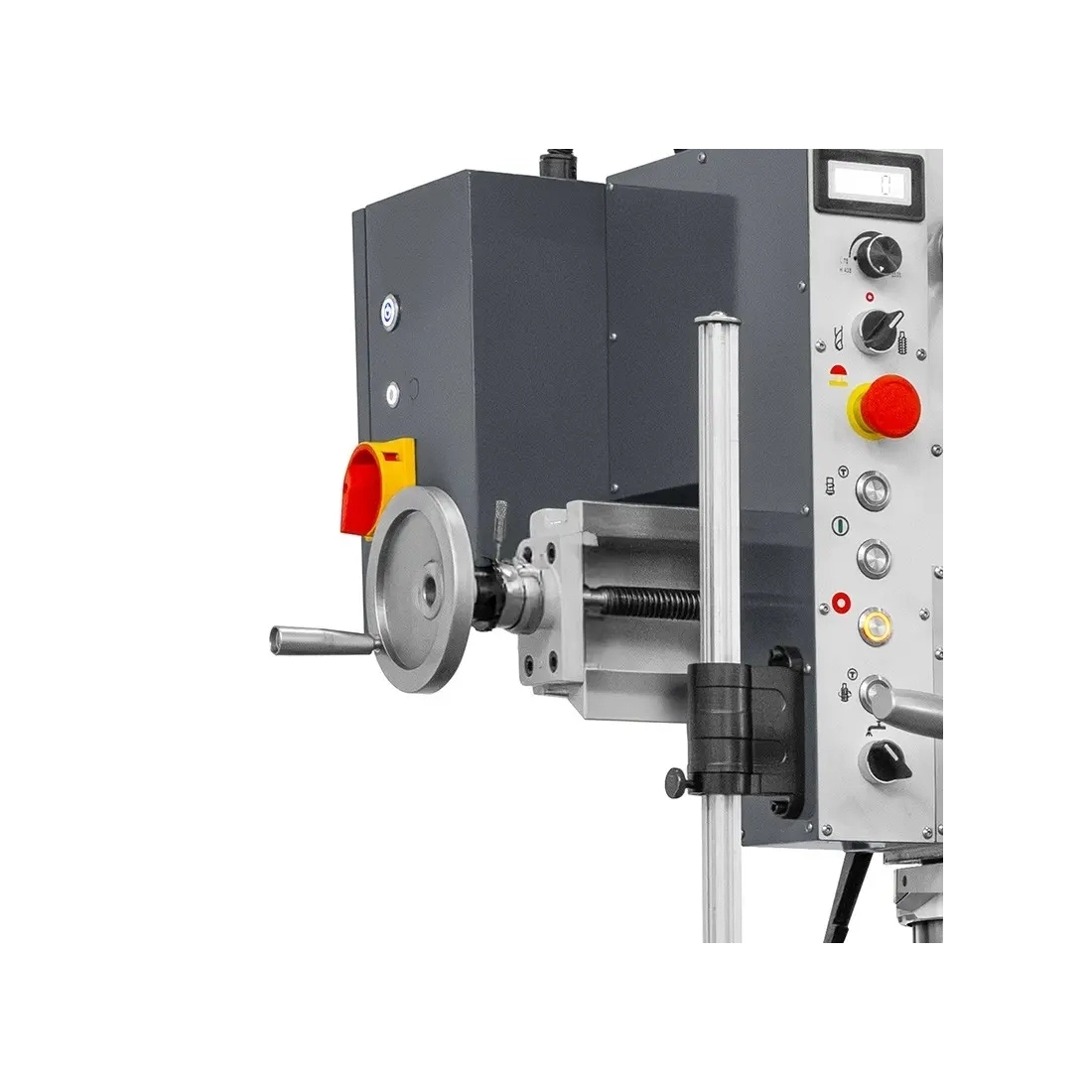

- Panou de comandă intuitiv: Amplasarea frontală menține toate funcțiile la îndemâna operatorului, îmbunătățind ergonomia și productivitatea.
Construcție și tehnologie
Mașina de găurit radială RD 700 VARIO se bazează pe o construcție solidă pe coloană, care asigură stabilitate și rezistență la vibrații. Brațul radial permite poziționarea precisă a capului într-un interval de la 300 la 700 mm față de coloană, iar cursa pinolei de 130 mm oferă găurire comodă dintr-o singură setare.
Componente cheie
- Arbore: Con Morse MK3 cu șurub de tragere, reglaj continuu al turației și capacitate maximă de găurire de 32 mm.
- Sistem de avans: Avans automat al arborelui cu trei trepte, integrat cu modul de filetare.
- Motor principal: Putere de 1,5 kW, alimentare la 400 V, conceput pentru funcționare continuă.
- Masă și placă de bază: Masă tip cub de 250×250×250 mm și placă de lucru de 900×620 mm cu canale T.
Precizie și eficiență în lucru
Datorită reglajului continuu al turației și indicatoarelor digitale, RD 700 VARIO oferă acuratețe și repetabilitate ridicate. Avansul automat și modul de filetare reduc timpul ciclului de producție, iar construcția stabilă minimizează vibrațiile, ceea ce se traduce printr-o durată de viață mai mare a sculelor.
Aplicații
Mașina de găurit radială RD 700 VARIO CORMAK este utilizată în ateliere mecanice, sculării, unități de producție și departamente de mentenanță. Este ideală pentru prelucrarea pieselor din oțel, a construcțiilor sudate, a componentelor de mașini și a elementelor industriale.
Echipare standard
- Masă tip cub
- Bază

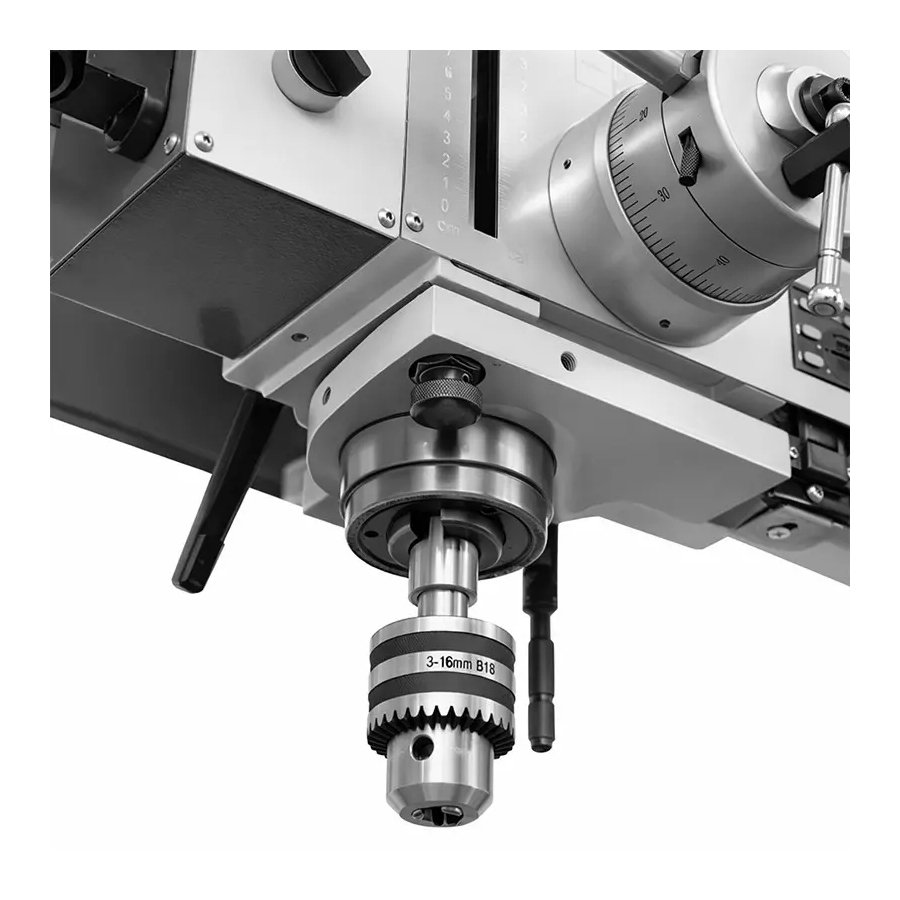

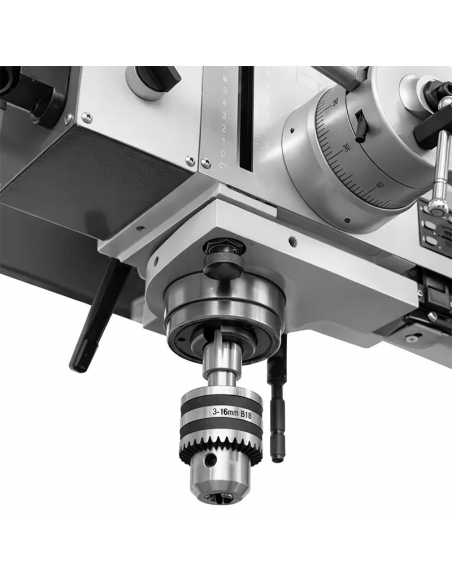

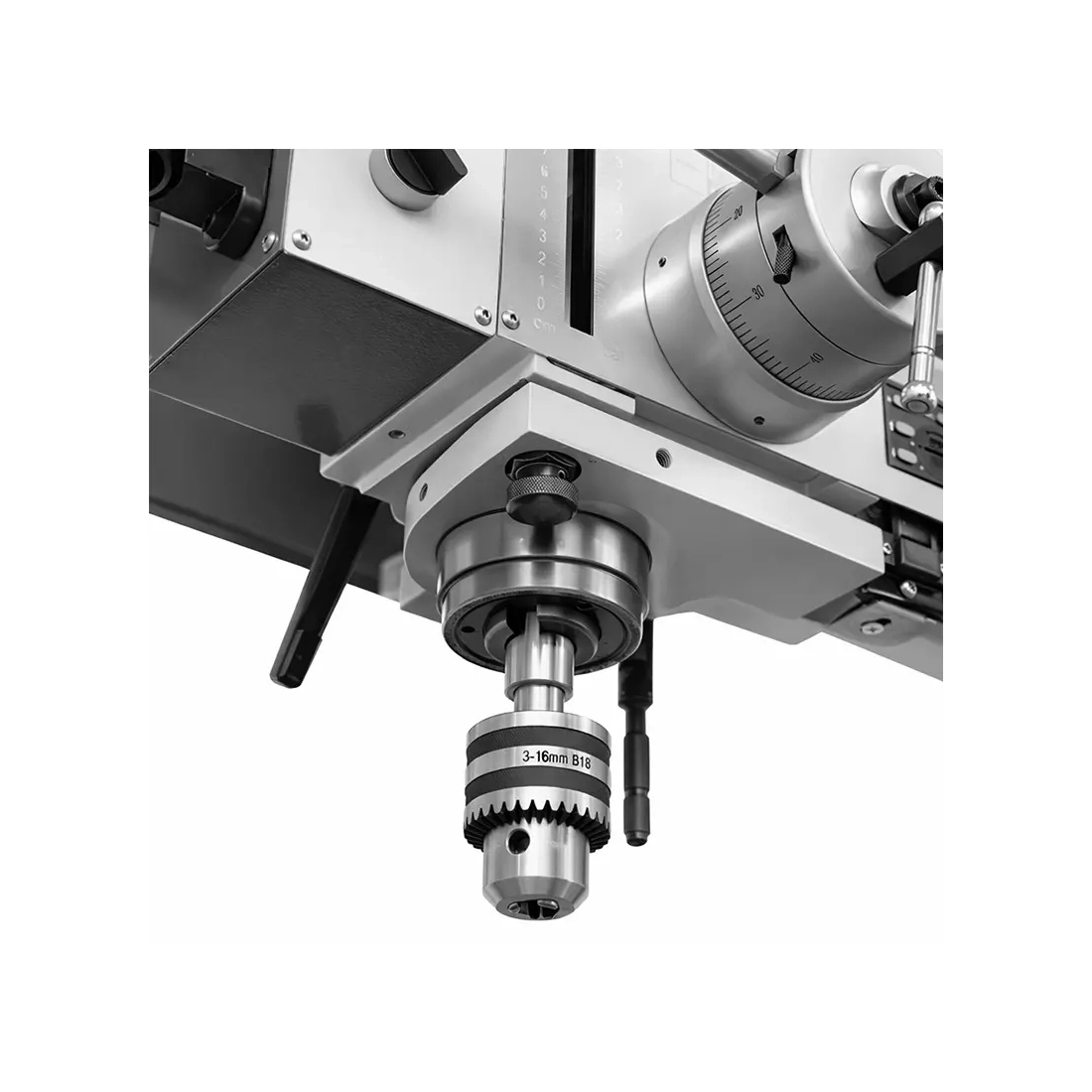

- Mandrină 3–16 mm / B18
- Con MT3 / B18
- Bucșă reductoare MK3 / MK2
- Sistem de răcire
- Mod pentru filetare
- Indicator digital pentru turație
- Indicator digital pentru adâncimea de găurire

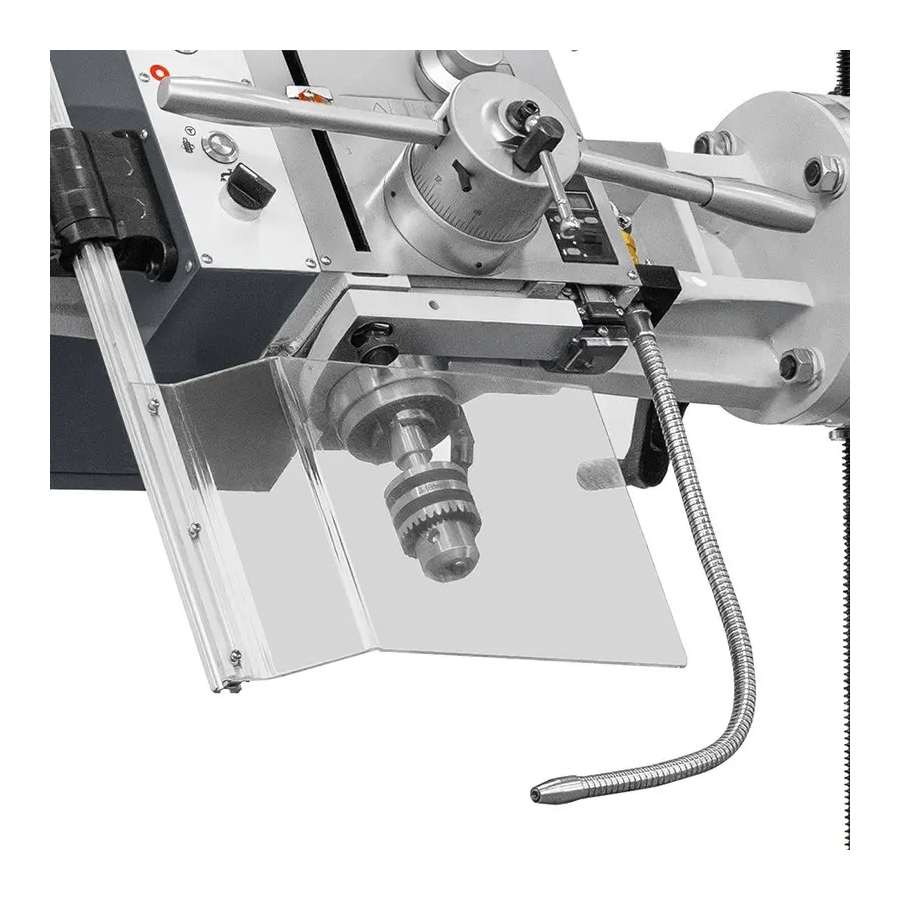

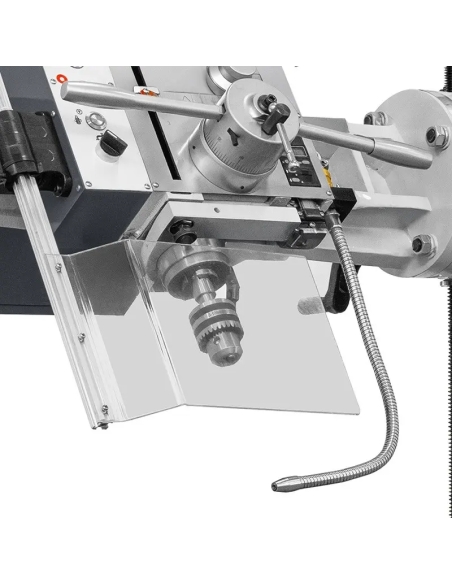

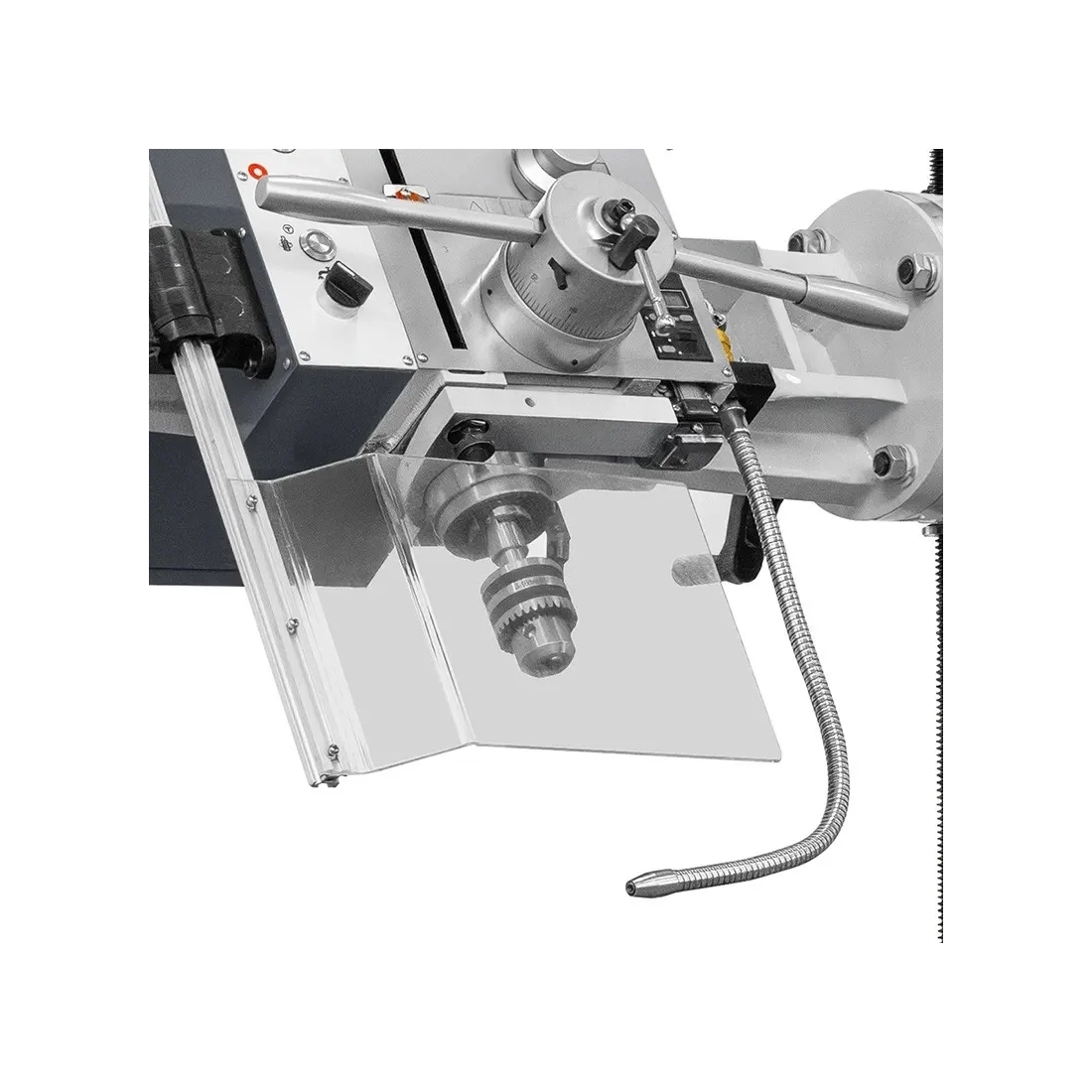

- Apărătoare reglabilă pe înălțime
- Set de scule de bază
- Apărători de siguranță
- Documentație DTR în limba română
- Certificat CE
Date tehnice
| Parametru | Valoare |
|---|
| Capacitate maximă de găurire | 32 mm |
| Capacitate maximă de filetare | M22 |
| Con arbore | MK 3 |
| Turație minimă arbore | 75 rot./min |
| Turație maximă arbore | 2500 rot./min |
| Schimbare turație | continuă (75–438 / 438–2500) |
| Domeniu avans automat arbore | (3) 0,08 / 0,14 / 0,22 mm/rot. |
| Distanța arbore–coloană | 300 - 700 mm |
| Distanța arbore–masă | 0 - 430 mm |
| Distanța arbore–placa de bază | 175 - 680 mm |
| Deplasare braț cu cap (verticală) | 505 mm |
| Deplasare cap de găurire (orizontală) | 400 mm |
| Cursa pinolei | 130 mm |
| Diametru coloană | 150 mm |
| Dimensiune masă tip cub | 250 × 250 × 250 mm |
| Suprafața de lucru a plăcii de bază | 900 × 620 mm |
| Putere motor | 1,5 kW |
| Tensiune de alimentare | 400 V |
| Dimensiuni - lățime | 1220 mm |
| Dimensiuni - adâncime | 640 mm |
| Dimensiuni - înălțime | 1750 mm |
| Greutate | aprox. 722 kg |
