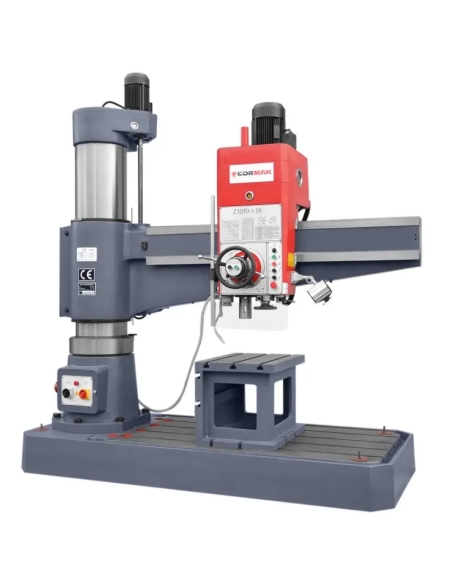

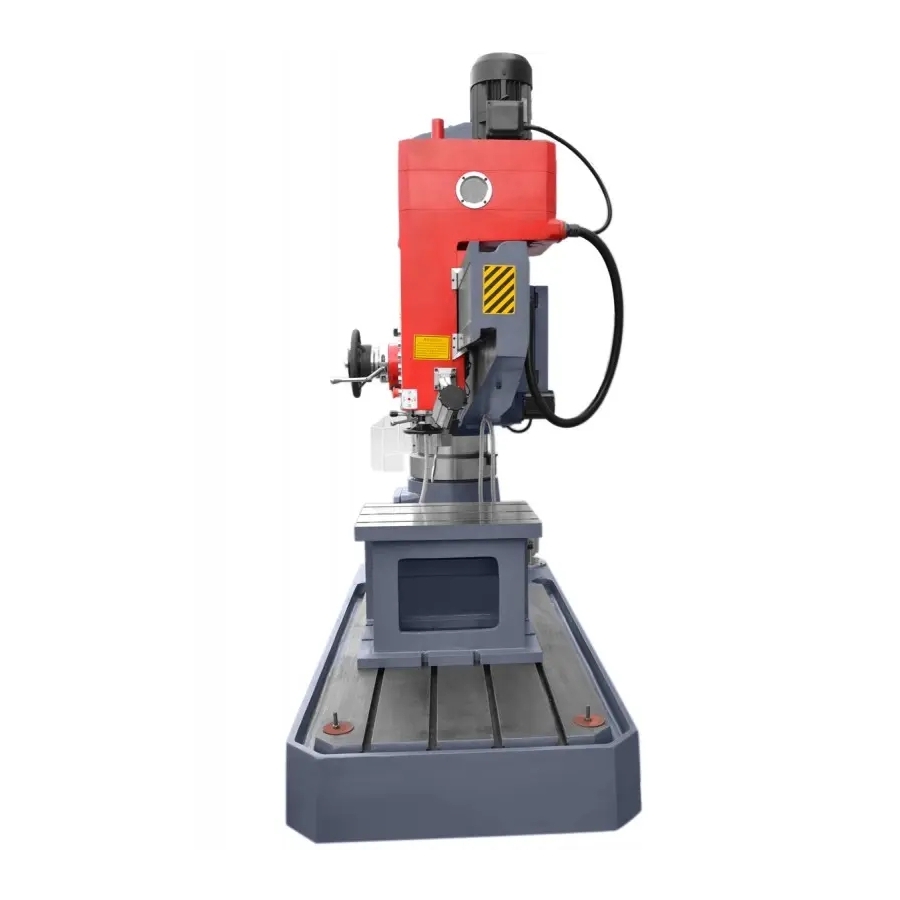

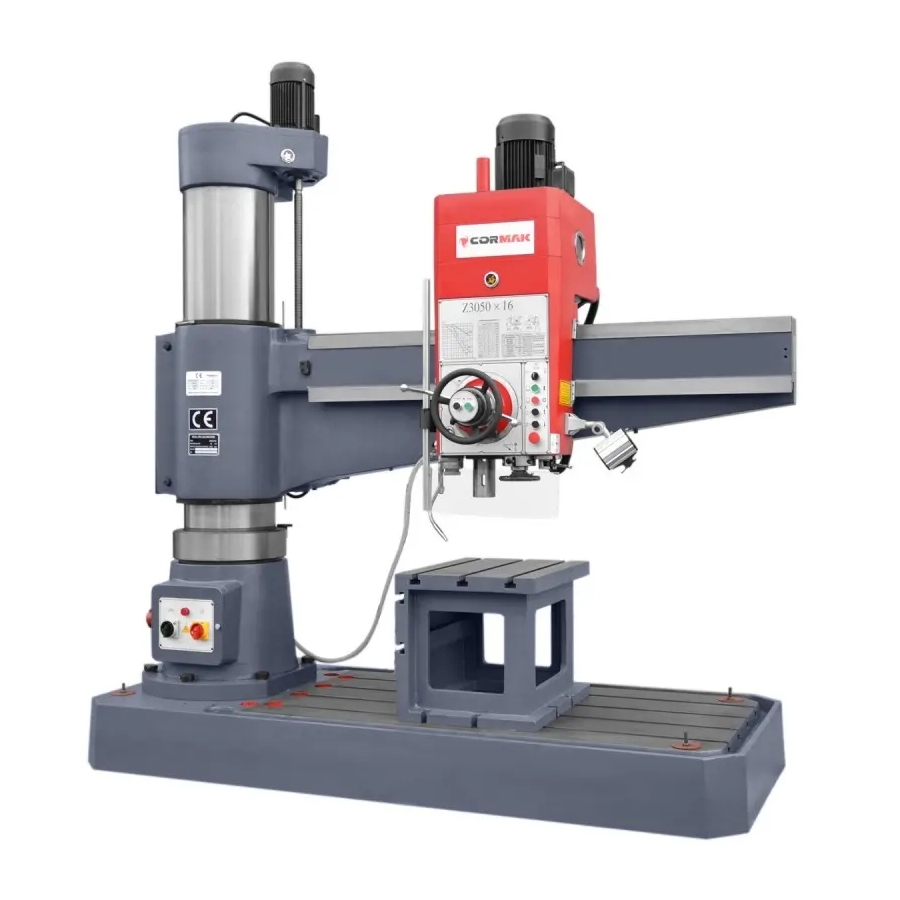

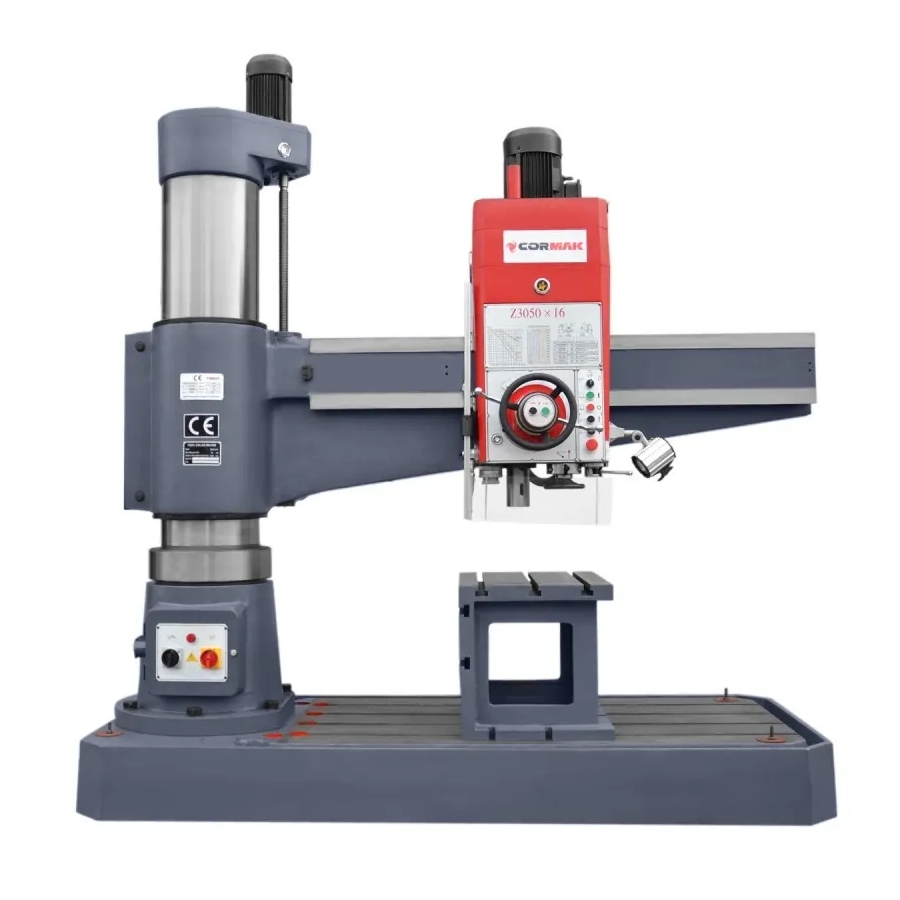

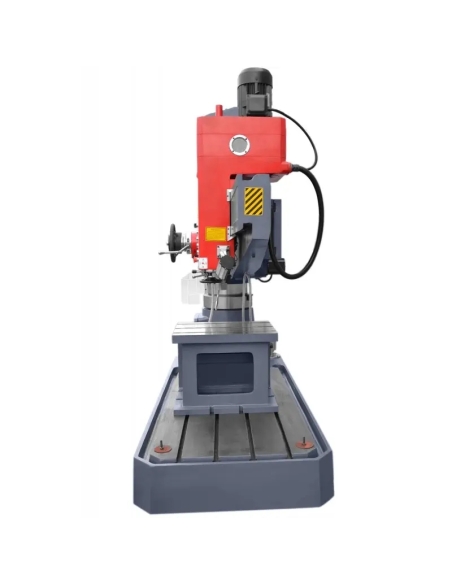

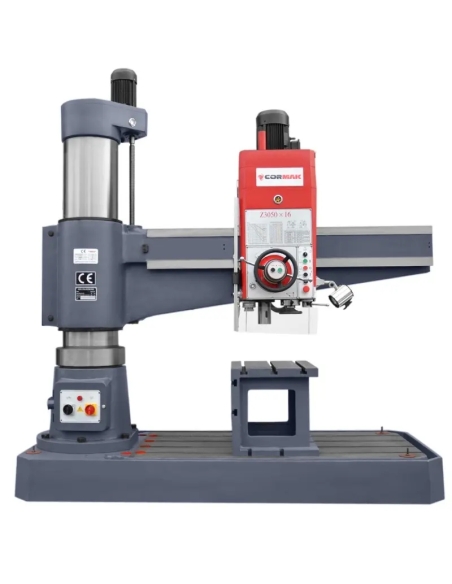

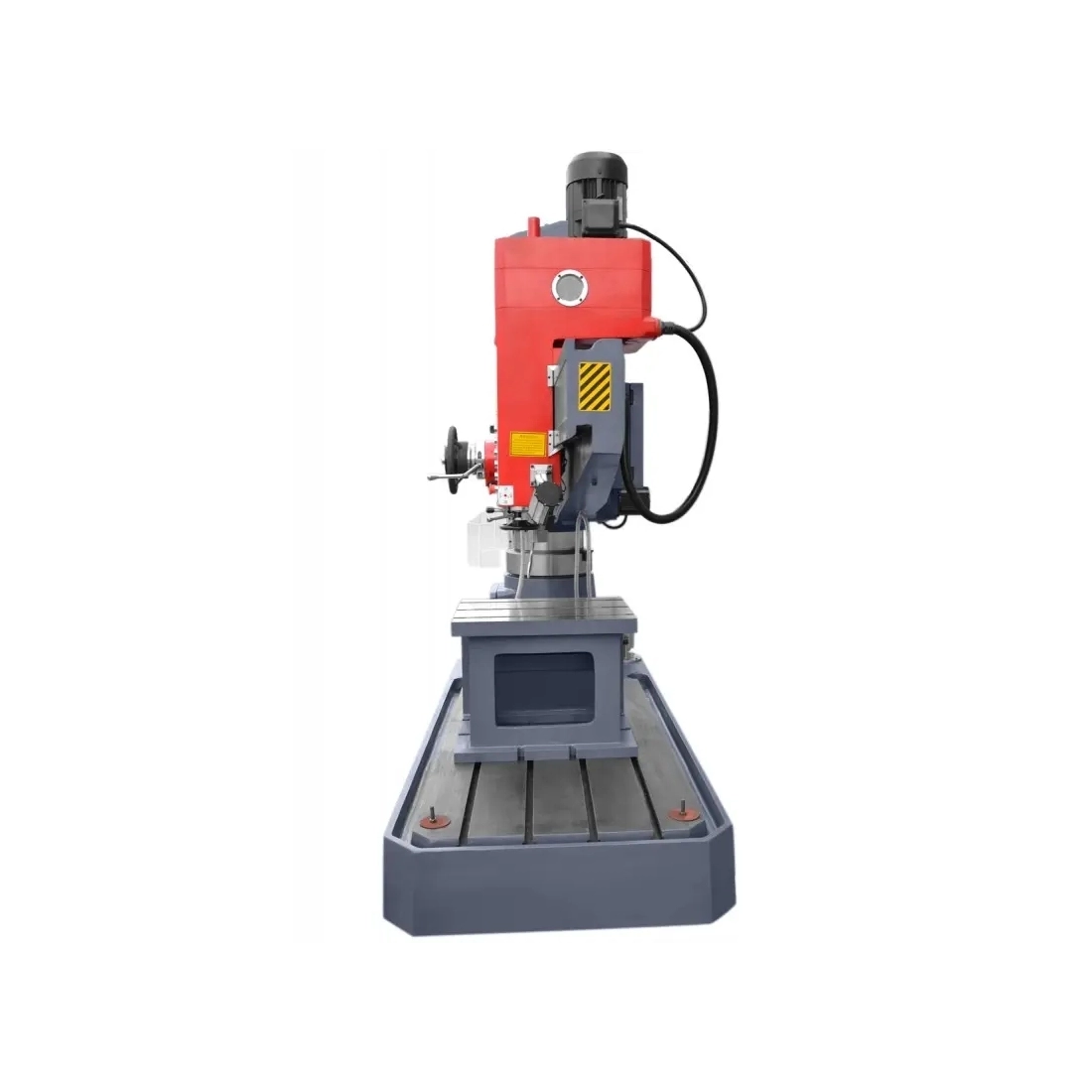

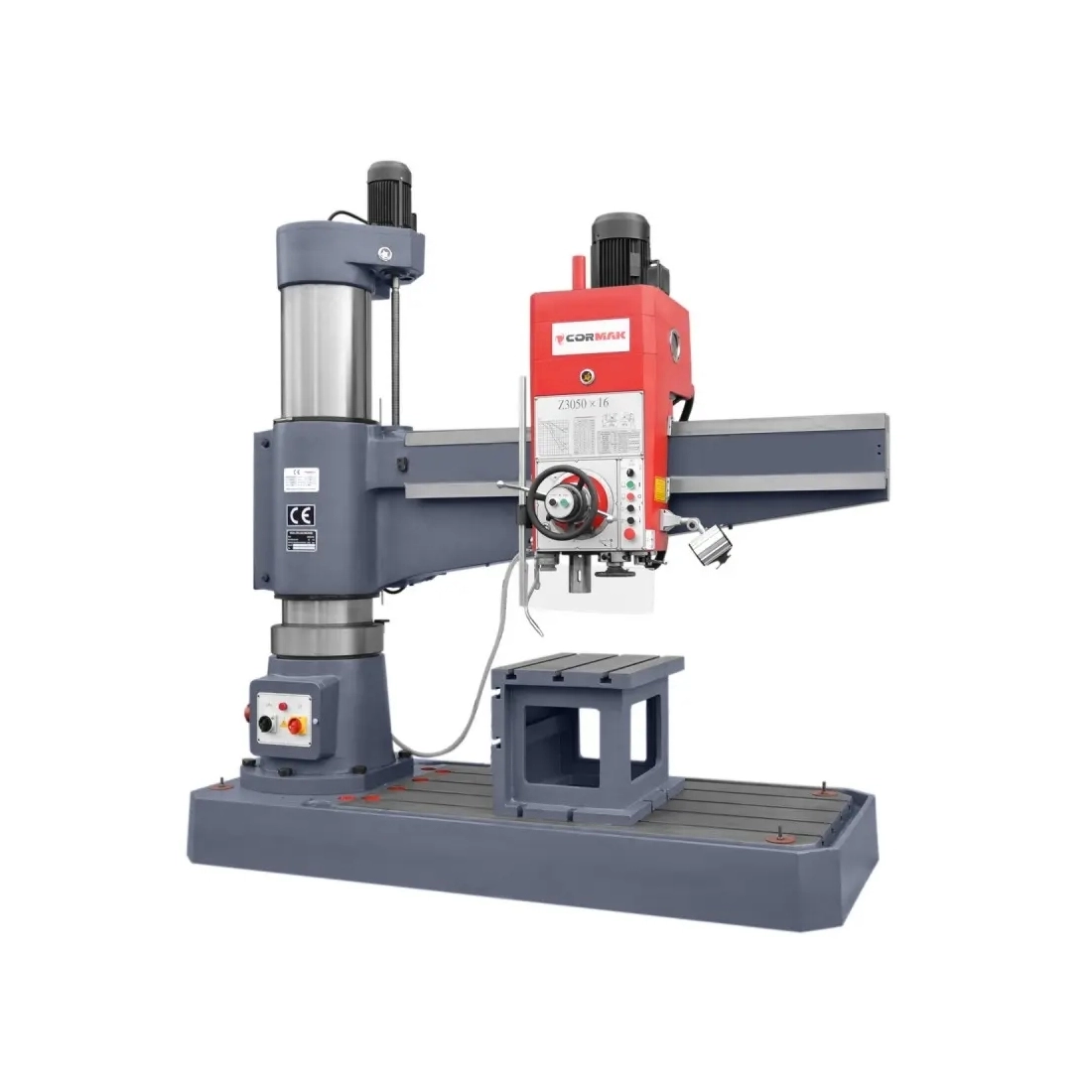

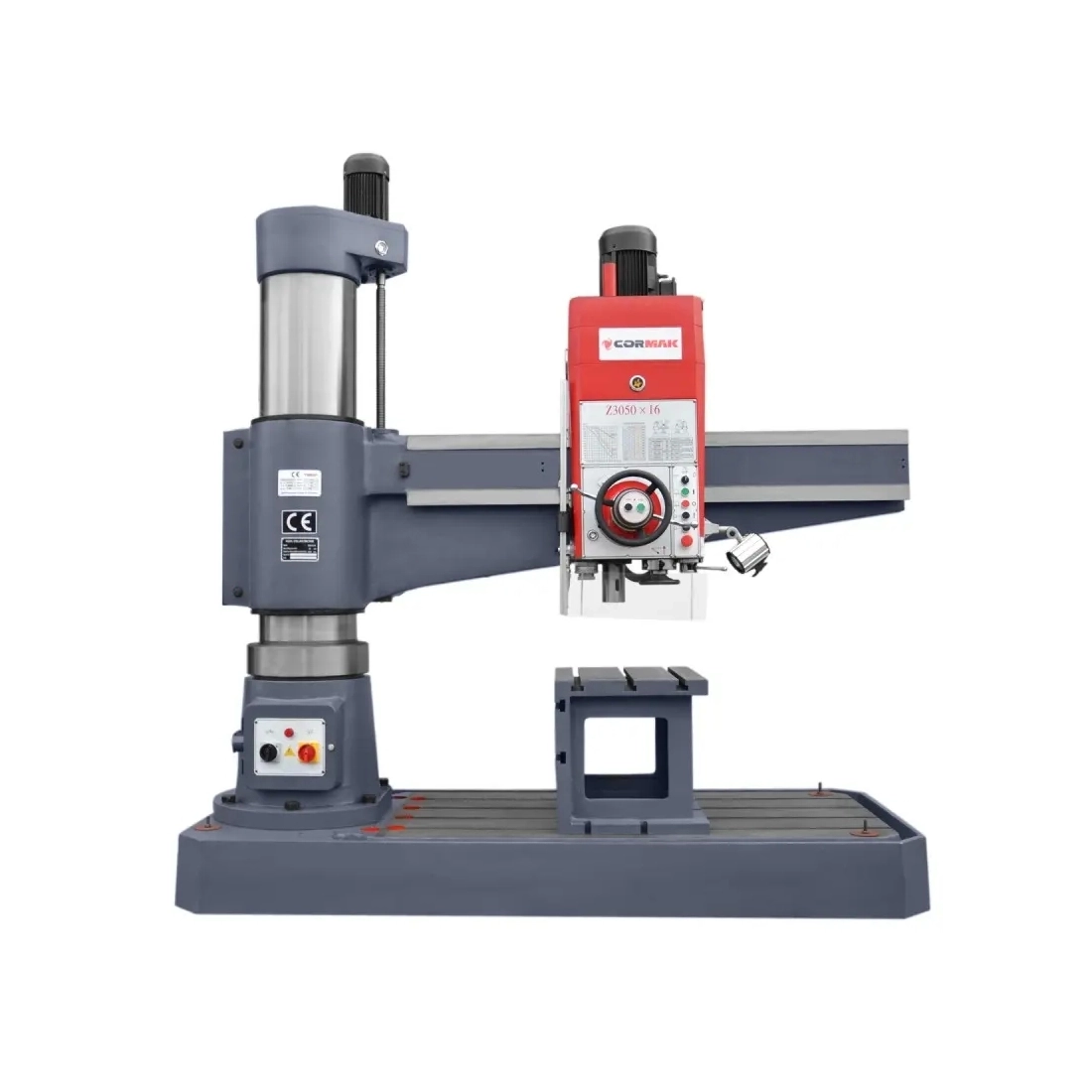

Mașină de găurit radială CORMAK RD1600x50

Mașina de găurit radială CORMAK RD1600x50 este un echipament industrial avansat, destinat găuririi, filetării și alezării în materiale metalice precum oțelul și fonta. Utilajul se remarcă printr-o construcție masivă, cu nervuri suplimentare și fontă ranforsată, ceea ce reduce vibrațiile și asigură o stabilitate ridicată. Un avantaj esențial îl reprezintă plaja largă de reglaj a brațului radial, care permite prelucrarea precisă a pieselor mari fără repoziționare.

Principalele avantaje ale mașinii de găurit radiale CORMAK RD1600x50

Mașina de găurit radială CORMAK RD1600x50 a fost proiectată pentru utilizări industriale intensive, oferind fiabilitate, precizie și operare ergonomică. Construcția sa avansată, inclusiv sistemele hidraulice de avans și antrenare a arborelui, asigură condiții optime de lucru în diverse medii de producție. Mai jos sunt prezentate beneficiile rezultate direct din parametrii tehnici și din construcția utilajului, care diferențiază acest model față de alte mașini de găurit radiale:

• Construcție masivă: 3500 kg, cu nervuri suplimentare și fontă ranforsată, pentru reducerea vibrațiilor, stabilitate și prelucrare precisă chiar și la sarcini mari, precum și pentru prelungirea duratei de viață a sculelor așchietoare.
• Braț radial reglabil: rază de 350–1600 mm, care permite găurirea pieselor de mari dimensiuni fără deplasarea acestora, crește flexibilitatea și scurtează timpii ciclurilor de producție.

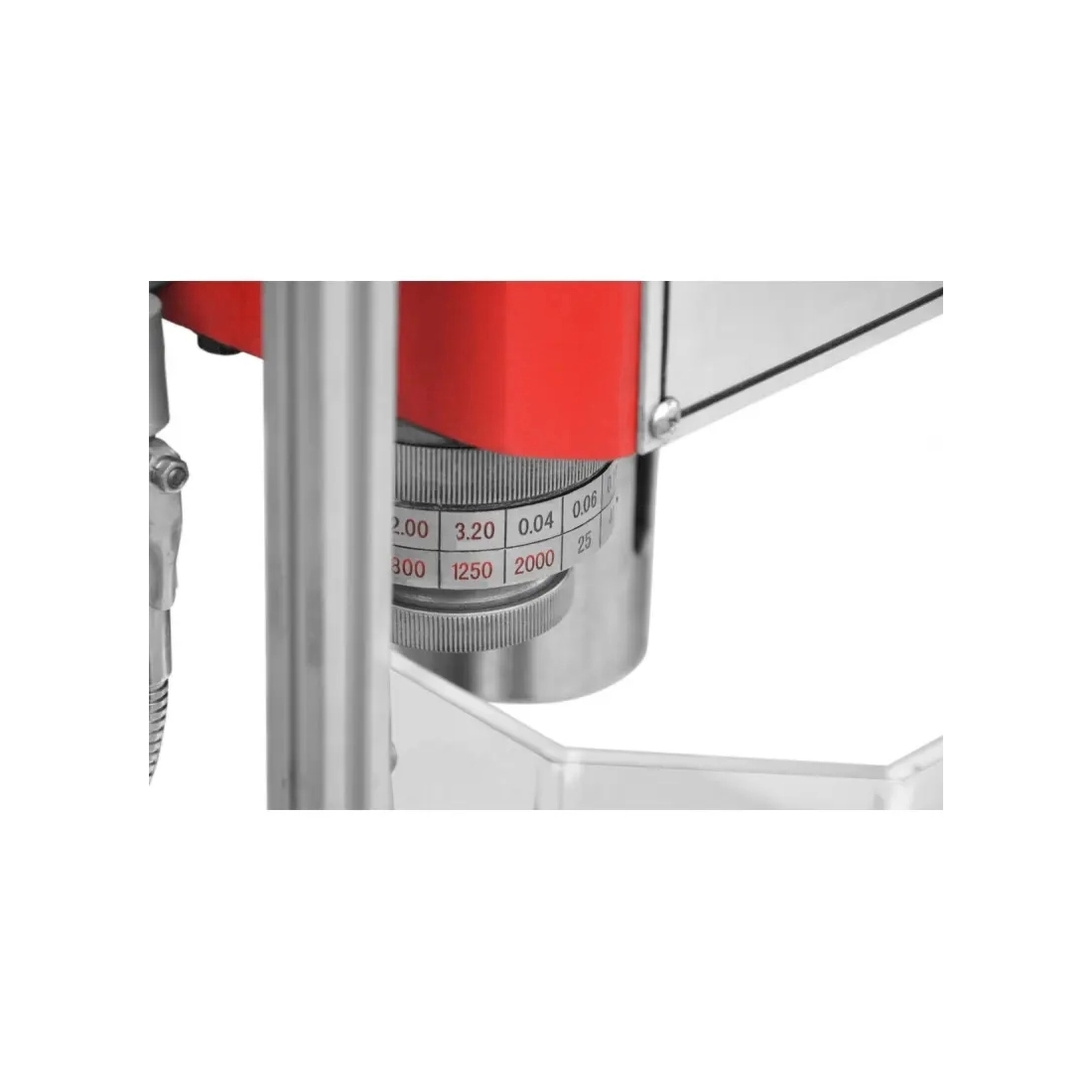

• Arbore cu con Morse: MT5 și 16 viteze (25–2000 rot./min), pentru ajustarea precisă a turației în funcție de materiale și operații, precum găurirea până la diametrul de 50 mm, filetarea sau alezarea.
• Cursa pinolei arborelui: 390 mm, pentru găuriri adânci într-o singură poziționare, accelerarea procesului și creșterea productivității în producția de serie.

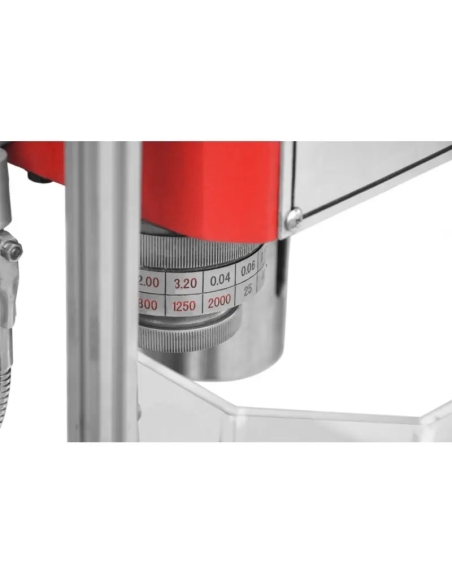

• Avans și antrenare hidraulică: 16 trepte de avans (0,04–3,2 mm/rot.), pentru control lin și precis, reducerea erorilor de prelucrare și creșterea siguranței operatorului.
• Motor principal: 4,0 kW, pentru cuplu ridicat și fiabilitate în regim continuu, cu un consum energetic optimizat.
• Motor pentru ridicarea brațului: 1,5 kW, pentru reglarea rapidă și facilă a înălțimii brațului, îmbunătățirea ergonomiei și reducerea efortului operatorului.

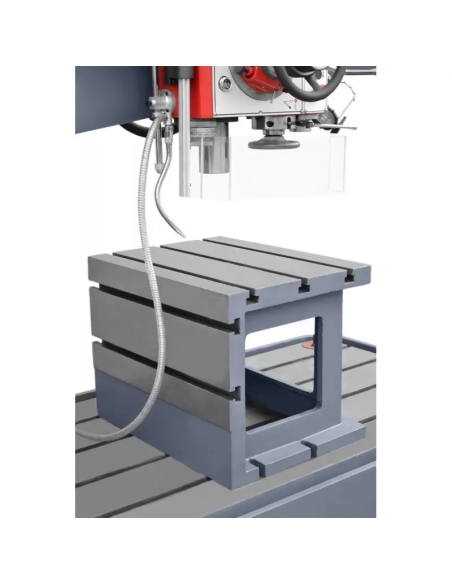

• Masă și placă de bază: masă tip cub și placă de bază rectificată, care facilitează fixarea și prelucrarea pieselor mari și cresc precizia și versatilitatea utilajului.

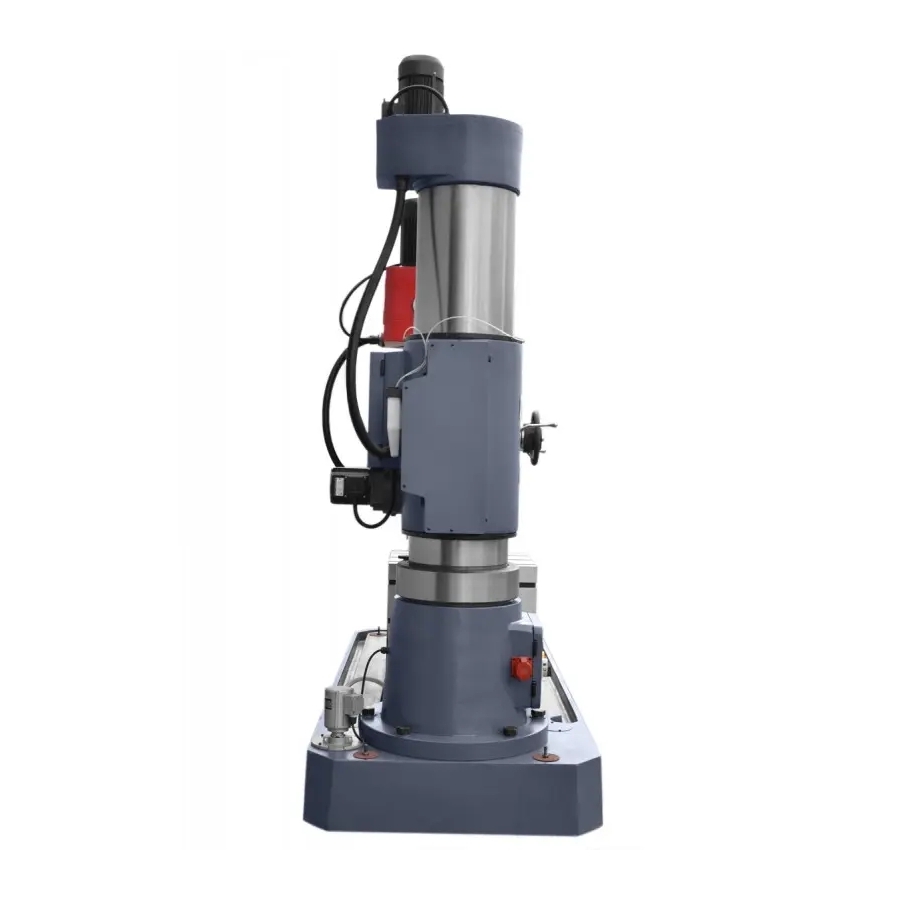

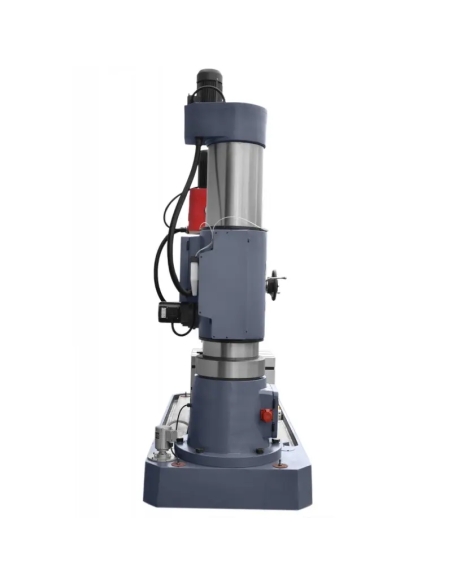

• Coloană masivă: diametru de 350 mm și suprafață rectificată, pentru deplasarea lină a brațului fără jocuri și poziționare cu acuratețe micrometrică.
• Cutie de viteze: lubrifiată cu ulei și prevăzută cu angrenaje călite, pentru reducerea uzurii componentelor și fiabilitate pe termen lung.

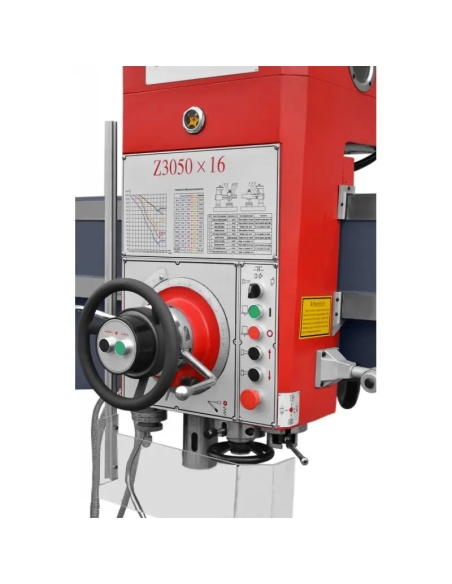

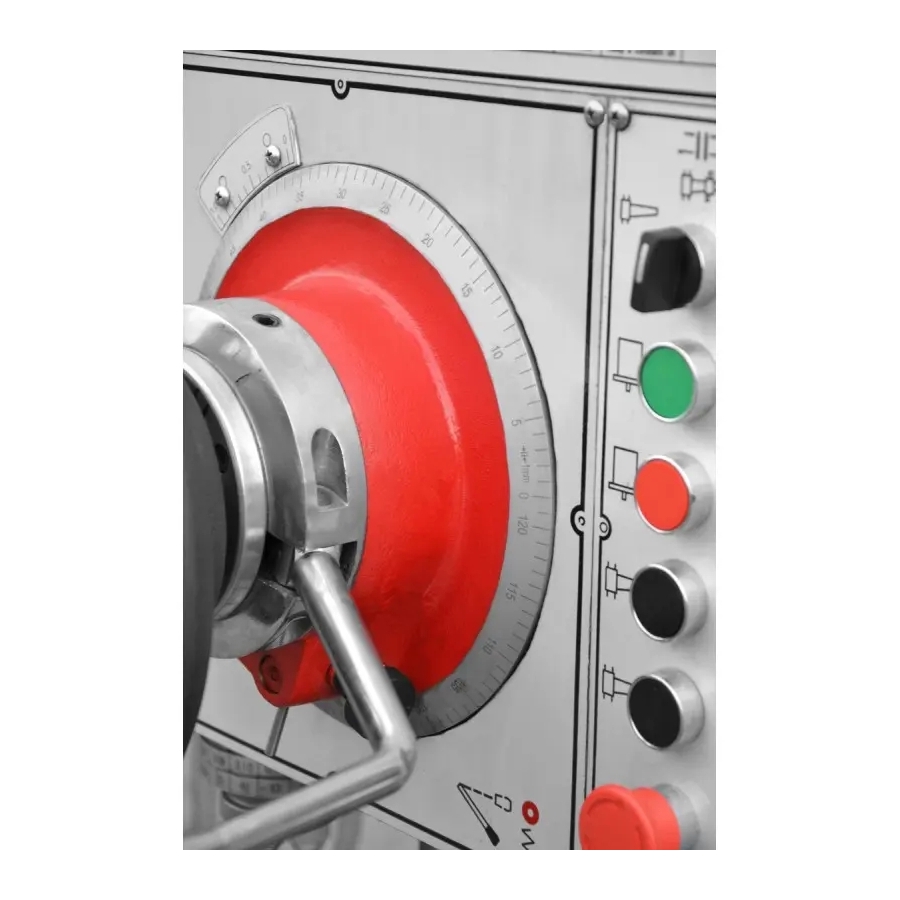

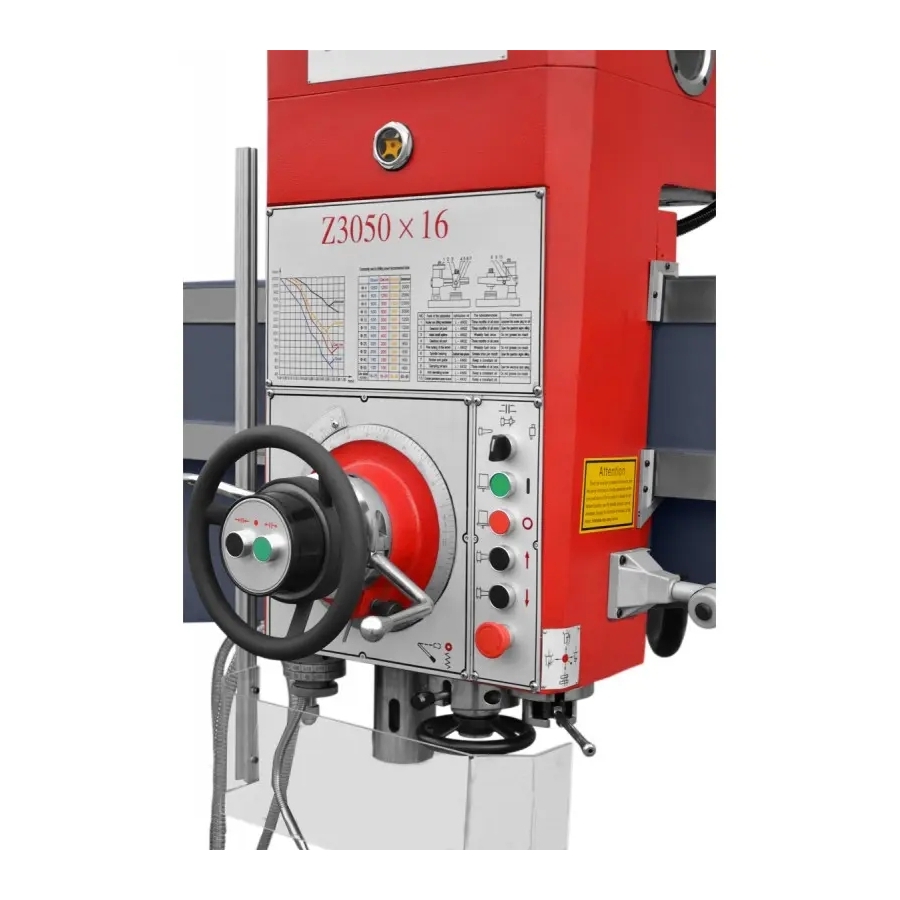

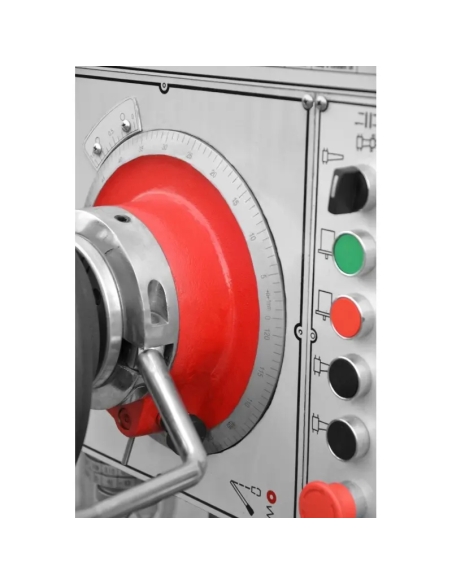

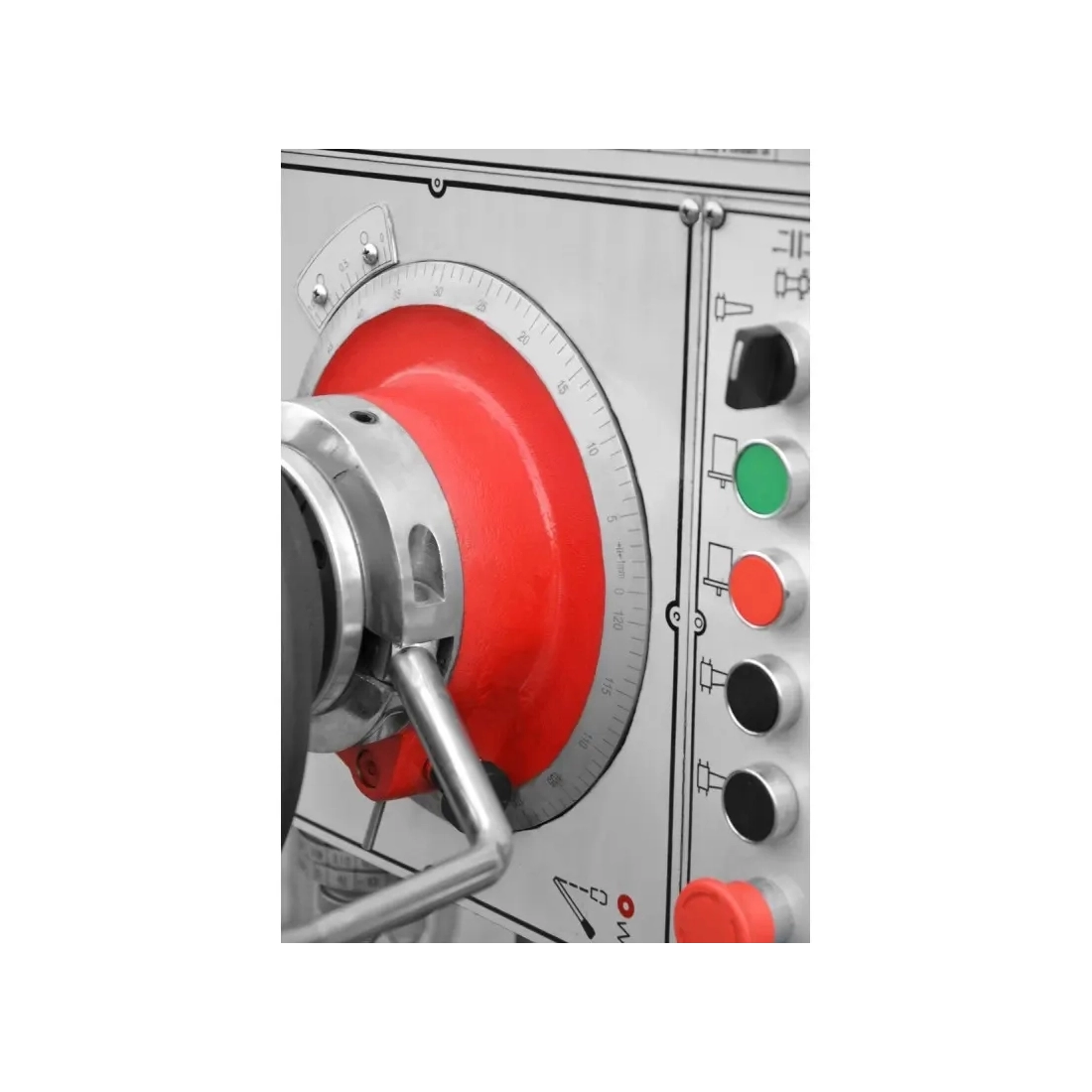

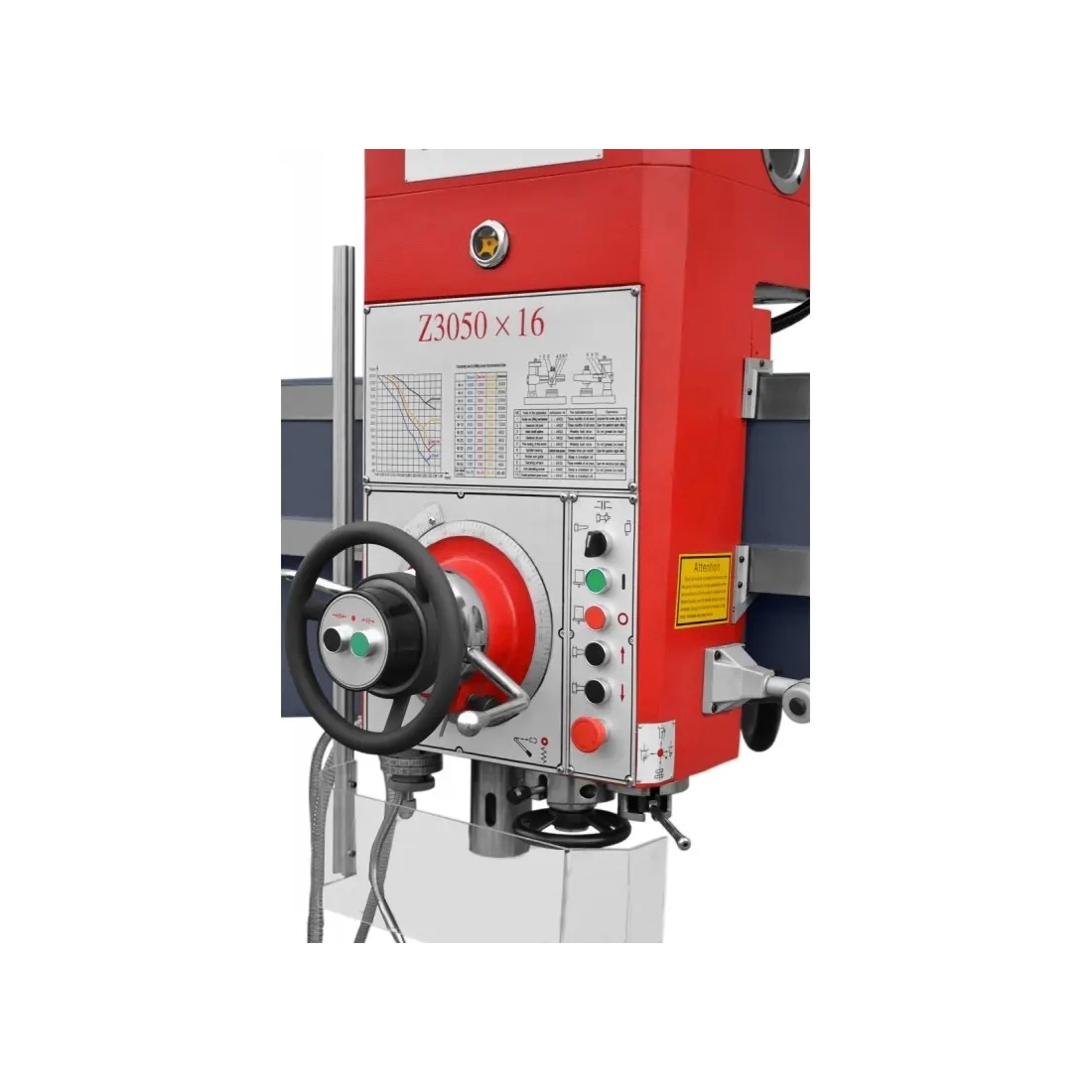

• Panou de comandă ergonomic: amplasat în partea frontală, pentru operare intuitivă, reducerea timpului de setare a parametrilor și creșterea eficienței muncii.

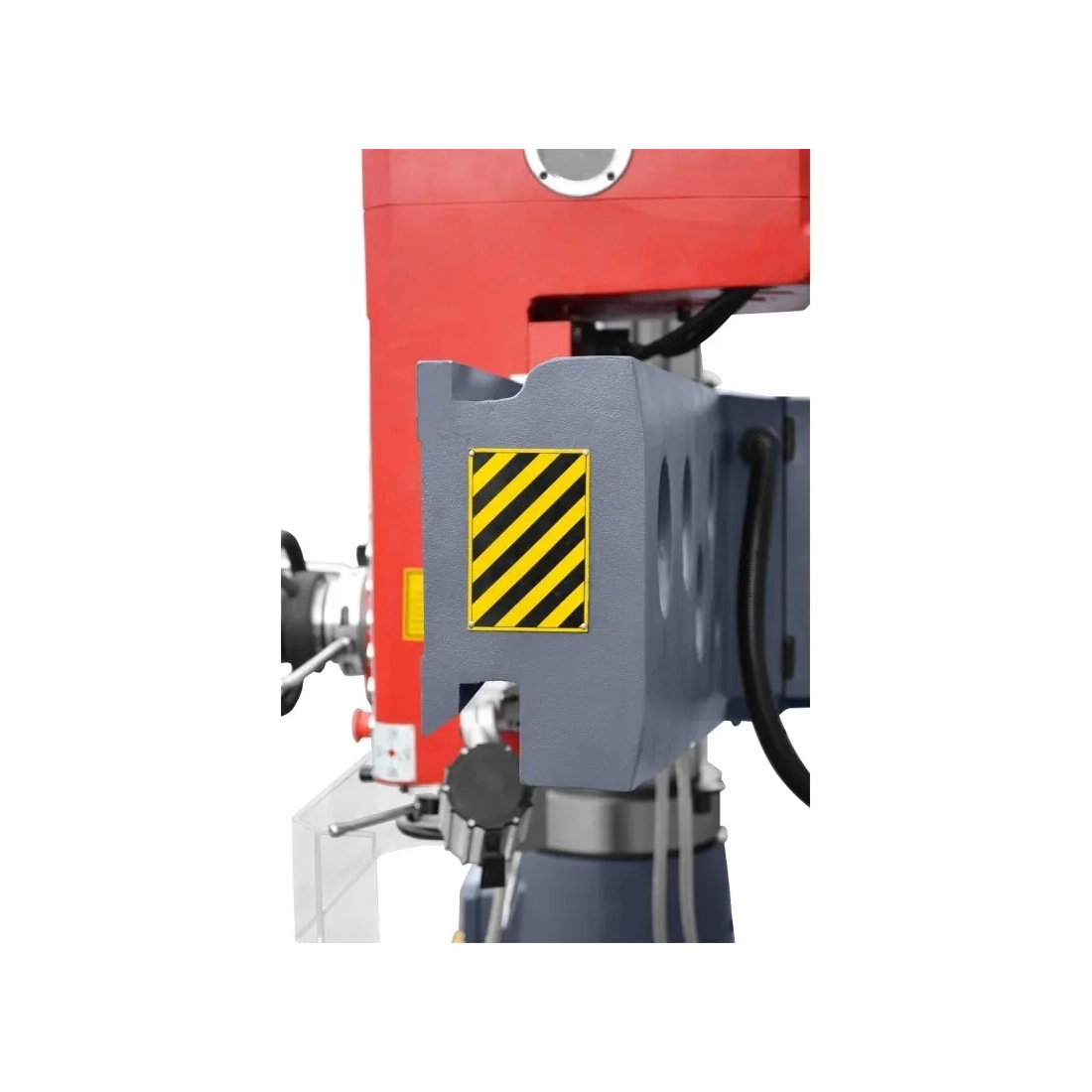

• Strângere mecanică: aplicată brațului și capului, pentru siguranță și stabilitate în timpul operațiilor și prevenirea mișcărilor necontrolate.

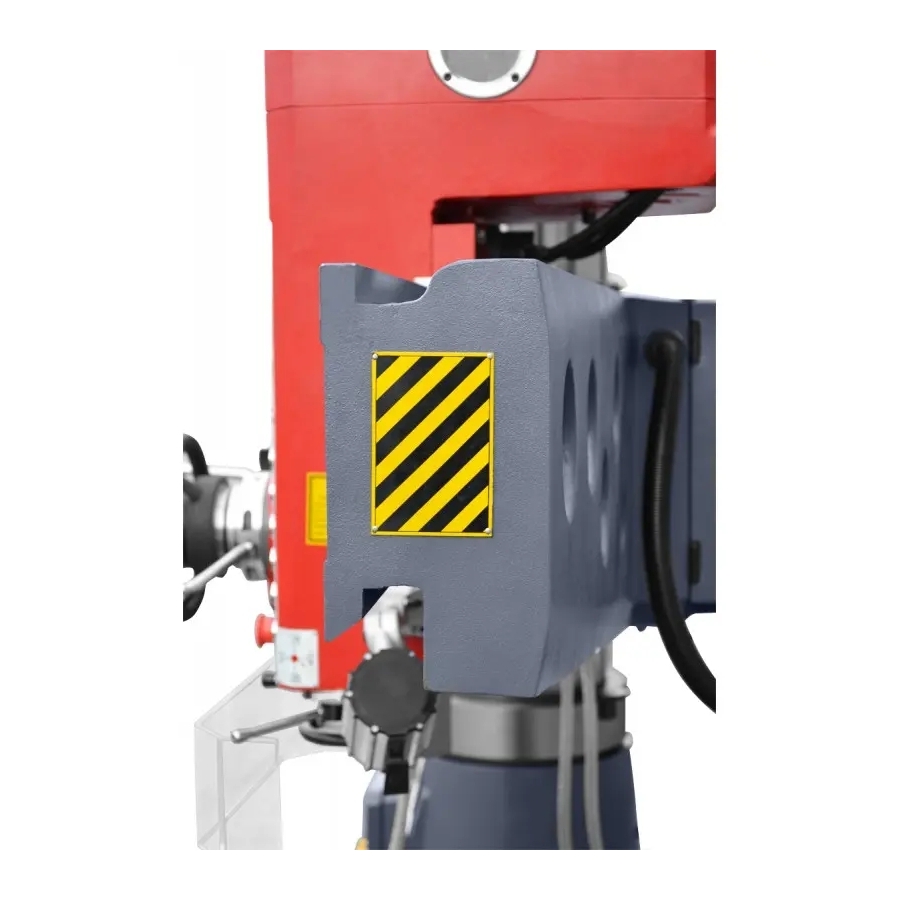

• Ghidajul brațului: rectificat și călit, pentru deplasarea precisă pe orizontală a capului de 1250 mm și minimizarea erorilor de prelucrare.

Datorită acestor atuuri, mașina de găurit radială CORMAK RD1600x50 este potrivită pentru profesioniștii care caută un utilaj cu randament ridicat și precizie în condiții industriale solicitante.

Construcție și tehnologie

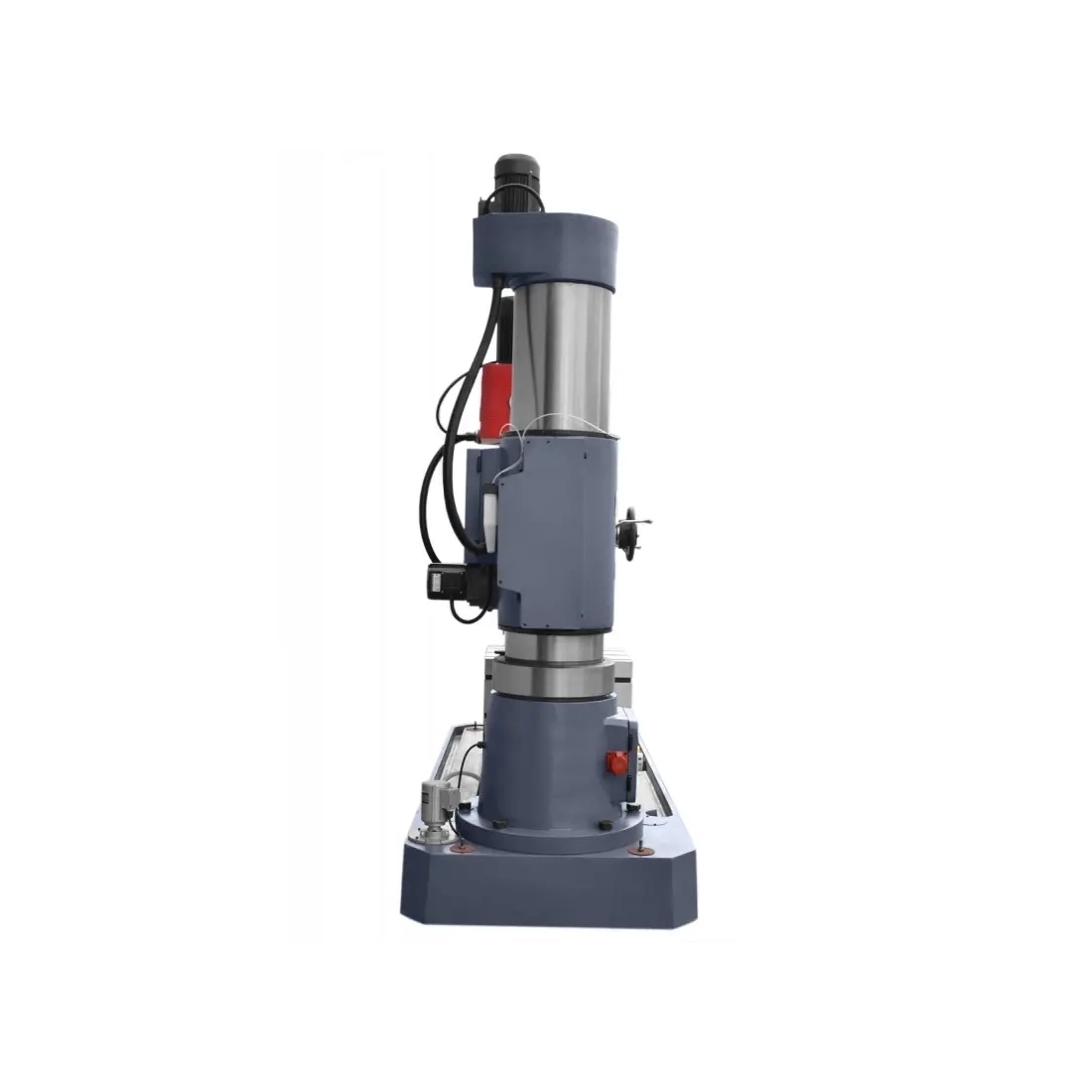

Mașina de găurit radială CORMAK RD1600x50 se bazează pe o construcție masivă, cu o coloană din fontă ranforsată cu nervuri, care oferă rigiditate și rezistență la vibrații. Coloana cu diametrul de 350 mm și suprafață rectificată permite deplasarea precisă a brațului, iar sistemele hidraulice de avans și antrenare a arborelui garantează o funcționare uniformă.

Componente cheie

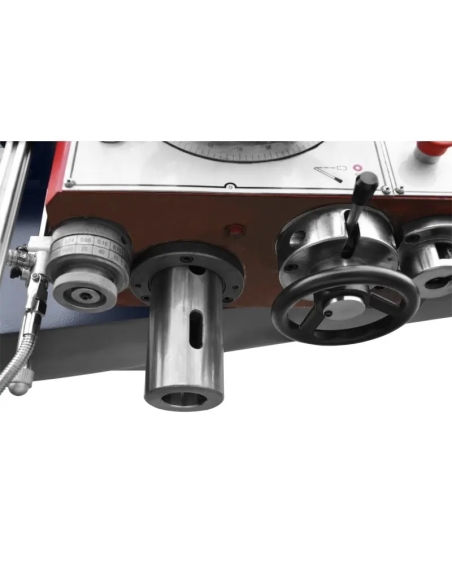

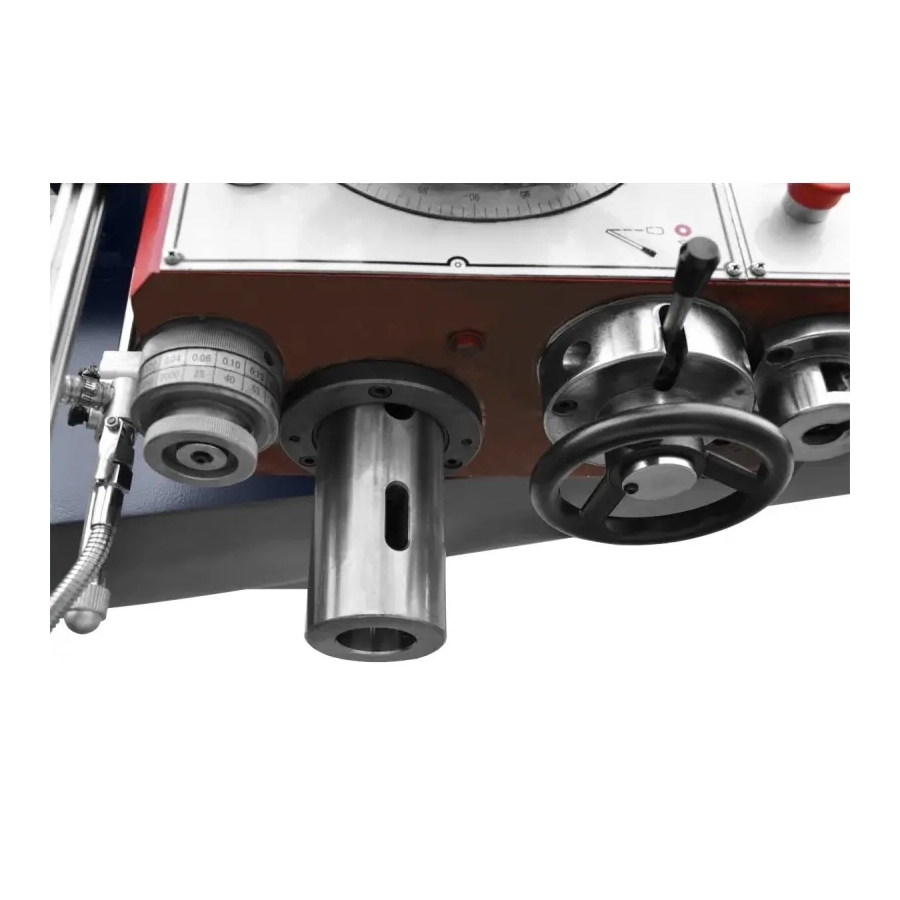

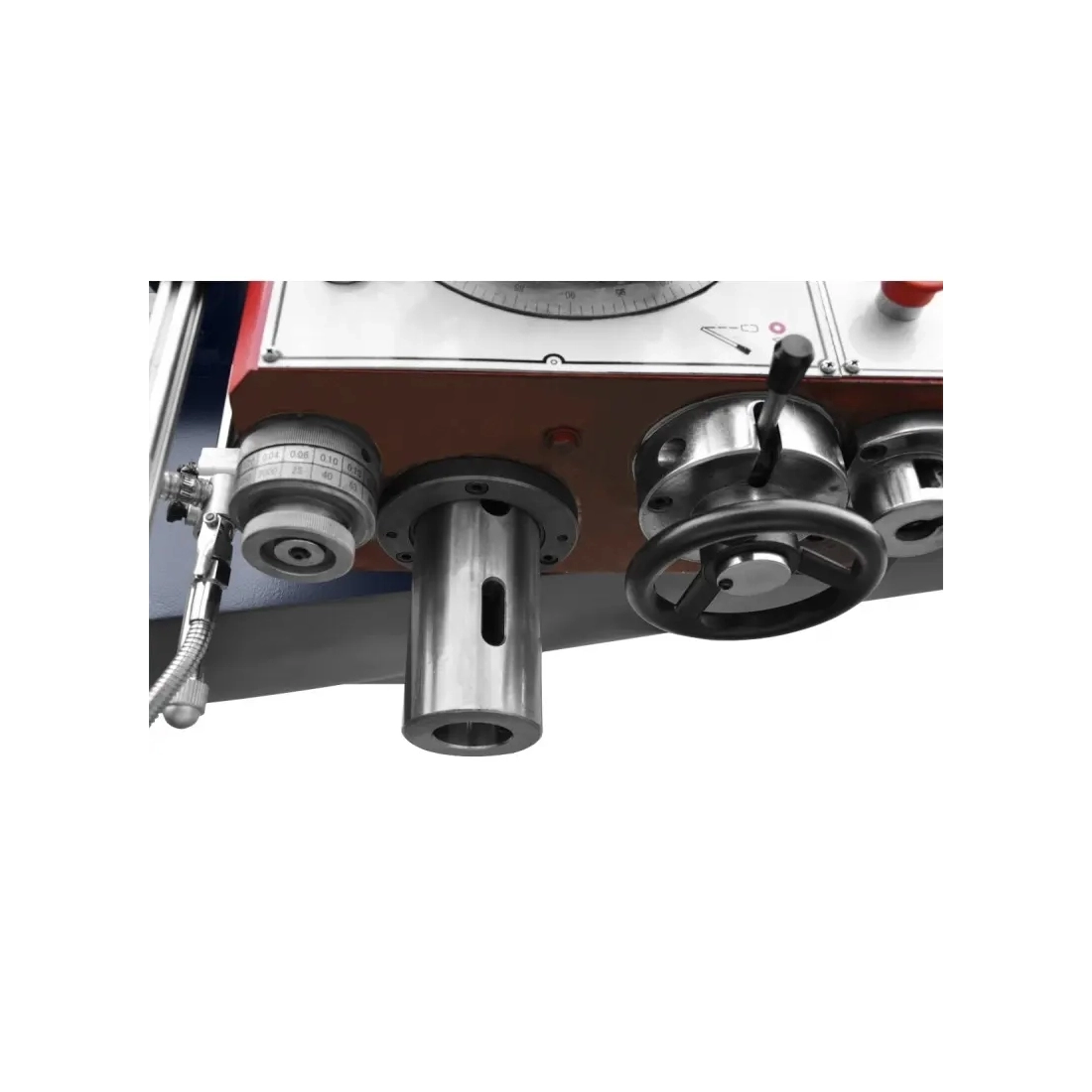

• Arbore: echipat cu con Morse MT5, cursa pinolei de 390 mm și 16 viteze (25–2000 rot./min), realizat din oțel de înaltă calitate, permite schimbarea rapidă a sculelor și adaptarea precisă la sarcini.

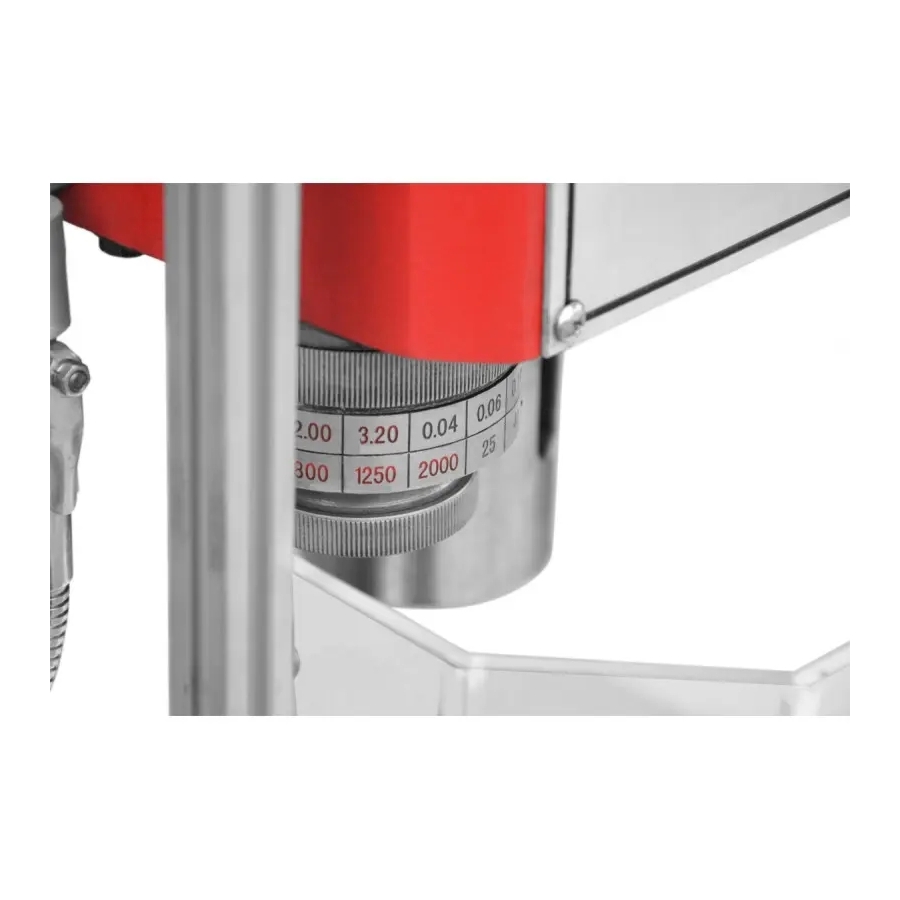

• Sistem de avans și antrenare: mecanism hidraulic cu 16 trepte de avans (0,04–3,2 mm/rot.), pentru controlul lin al adâncimii de găurire, integrat cu un sistem de lubrifiere pentru reducerea uzurii.
• Motor principal: putere de 4,0 kW și alimentare la 400V, oferă cuplu constant și susține funcționarea continuă în regim industrial.
• Motor de ridicare a brațului: putere de 1,5 kW, permite mișcarea verticală a brațului de 590 mm, cu mecanism hidraulic pentru reglaj precis.
• Cutie de viteze: lubrifiată cu ulei, cu angrenaje călite și rectificate din oțel aliat, minimizează pierderile de putere și asigură fiabilitate pe termen lung.
• Bază și masă: placă de bază rectificată și masă tip cub pentru fixarea pieselor mari, cu canale în T pentru menghine și prinderi.
• Sistem de strângere: blocări mecanice ale brațului și capului, care cresc siguranța și stabilitatea în timpul prelucrării.

Tehnologia de fabricație include rectificarea și călirea precisă a elementelor-cheie, asigurând jocuri minime și o durabilitate ridicată a utilajului.

Precizie și productivitate

Mașina de găurit radială CORMAK RD1600x50 atinge o precizie înaltă datorită construcției rigide și sistemelor hidraulice de control. Reglarea distanței arborelui față de masă (320–1220 mm) și față de coloană (350–1600 mm) permite prelucrarea pieselor cu dimensiuni variate, cu toleranțe micrometrice. Gama largă de turații și avansuri reduce timpii morți, crescând eficiența în ciclurile de producție.

Comparativ cu mașinile radiale standard, acest model oferă o versatilitate mai mare datorită celor 16 trepte de viteză și avans, permițând găurirea până la 50 mm diametru cu un consum minim de energie. Lubrifierea și răcirea integrate previn deformările termice, asigurând repetabilitatea rezultatelor în serii.

Aplicații

Mașina de găurit radială CORMAK RD1600x50 este dedicată unităților de producție din industria metalelor, atelierelor mecanice și companiilor de mentenanță. Este ideală pentru găurire, filetare și alezare în construcții mari din oțel, componente de mașini, matrițe de injecție și piese pentru industria grea, industria auto și construcții. Construcția sa robustă se potrivește sarcinilor care necesită precizie și exploatare intensă.

Echipare standard

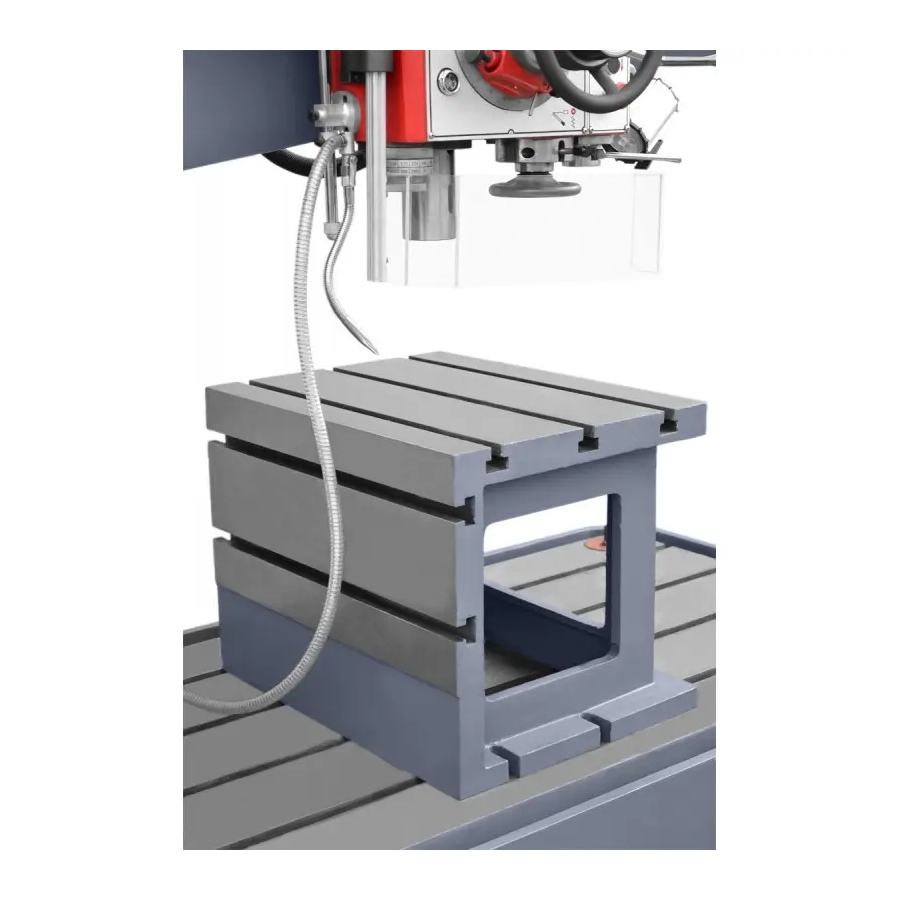

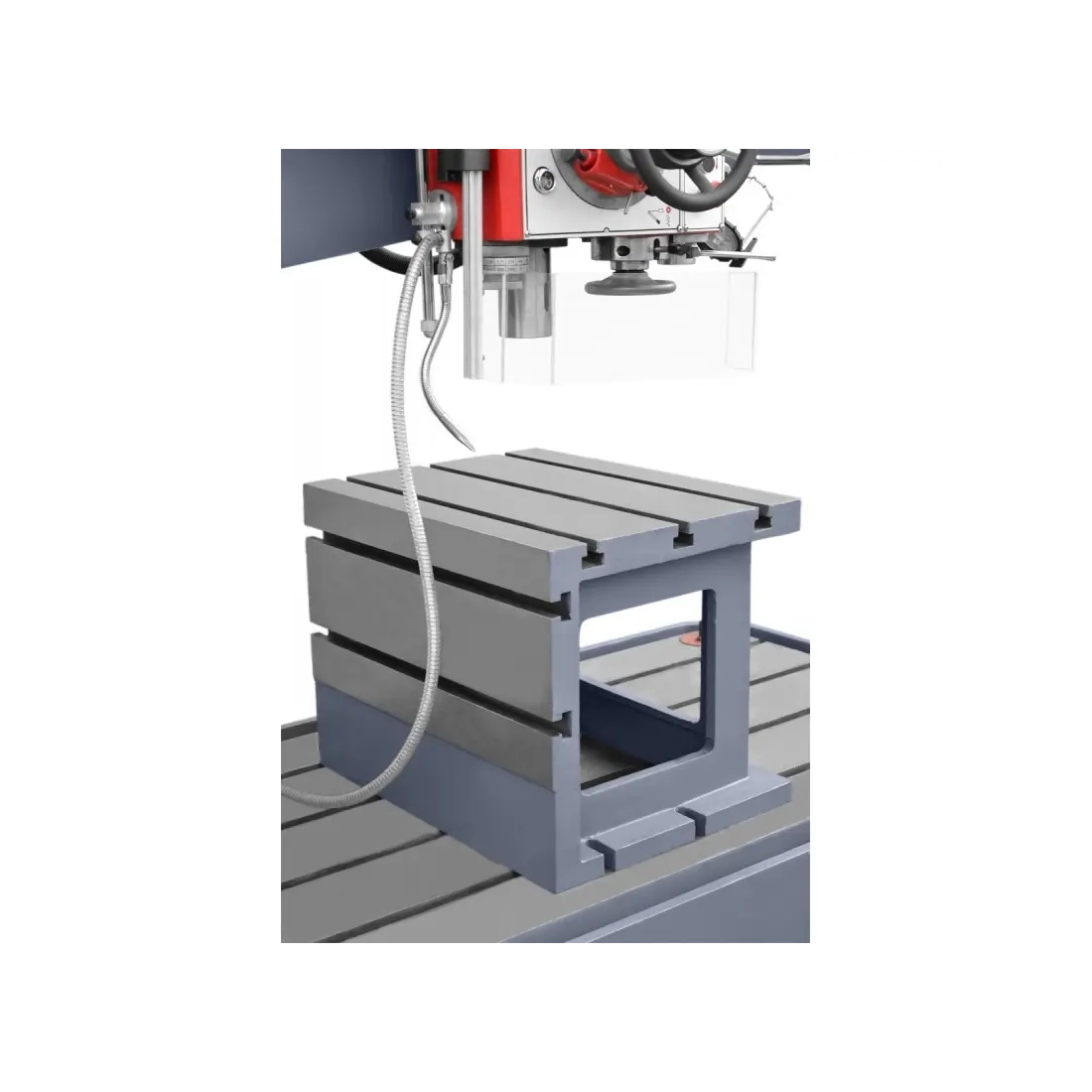

• Masă tip cub: pentru fixarea pieselor.
• Mandrină/portsculă MT5: cu cheie.
• Sistem de răcire: cu pompă și rezervor.
• Set de chei: pentru service.
• Baza utilajului: cu canale de montaj.
• Manual de utilizare: în limba poloneză.

Echipare opțională

• Menghină de mașină: în diverse dimensiuni.
• Set de burghie HSS: pentru oțel și fontă.
• Avans automat: pentru arbore.
• Lampă LED: pentru zona de lucru.
• Sistem de afișaj digital: al poziției (DRO), pentru precizie sporită.
