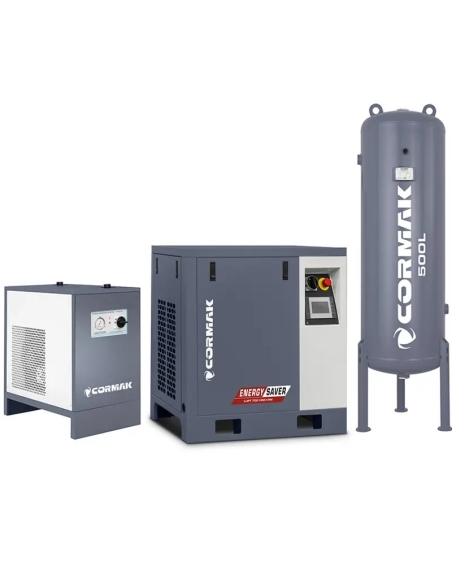

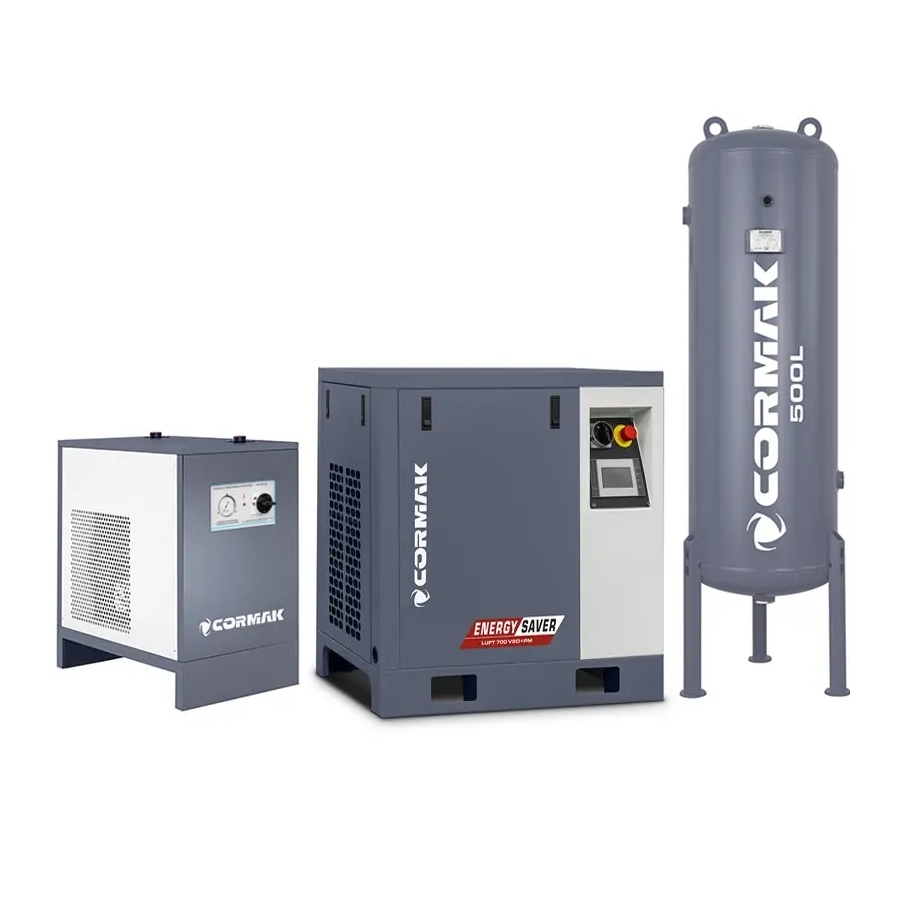

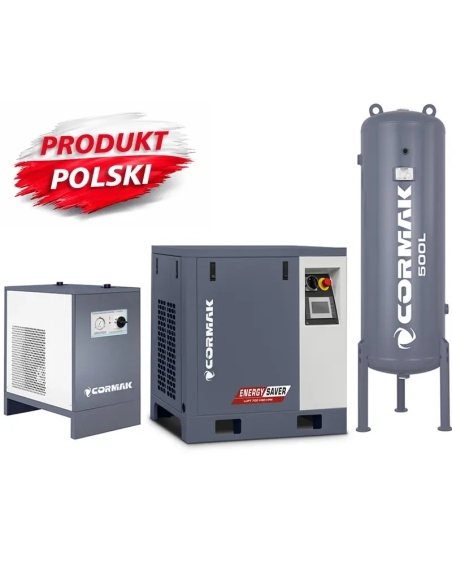

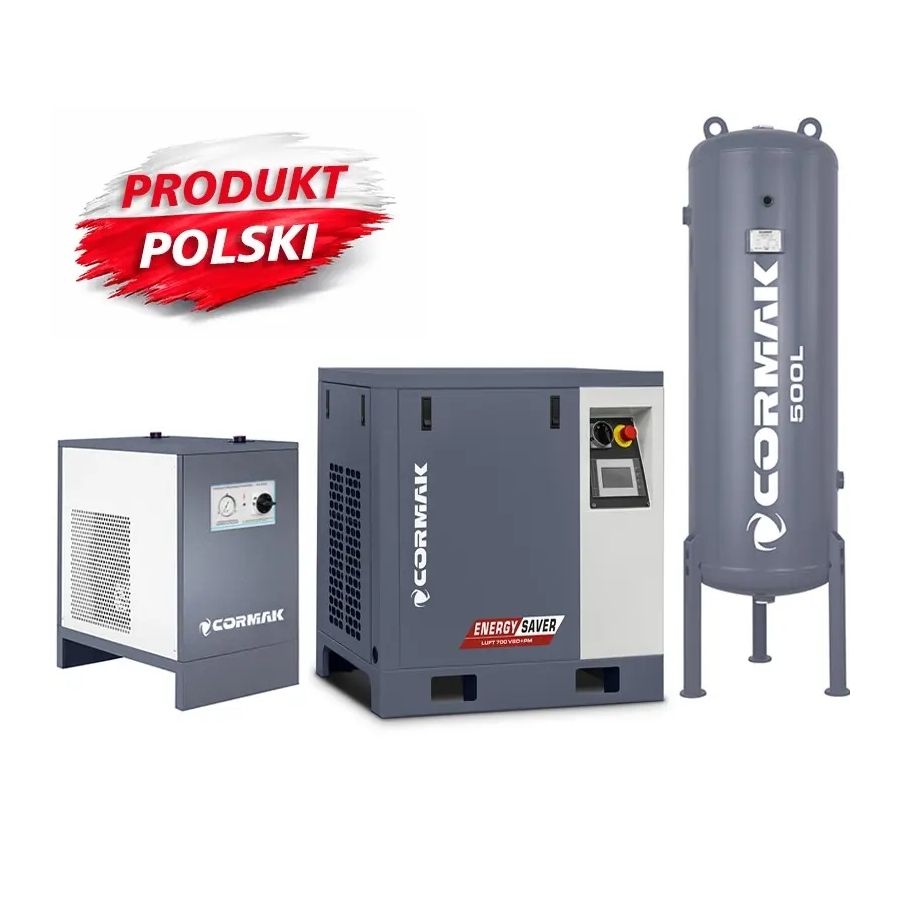

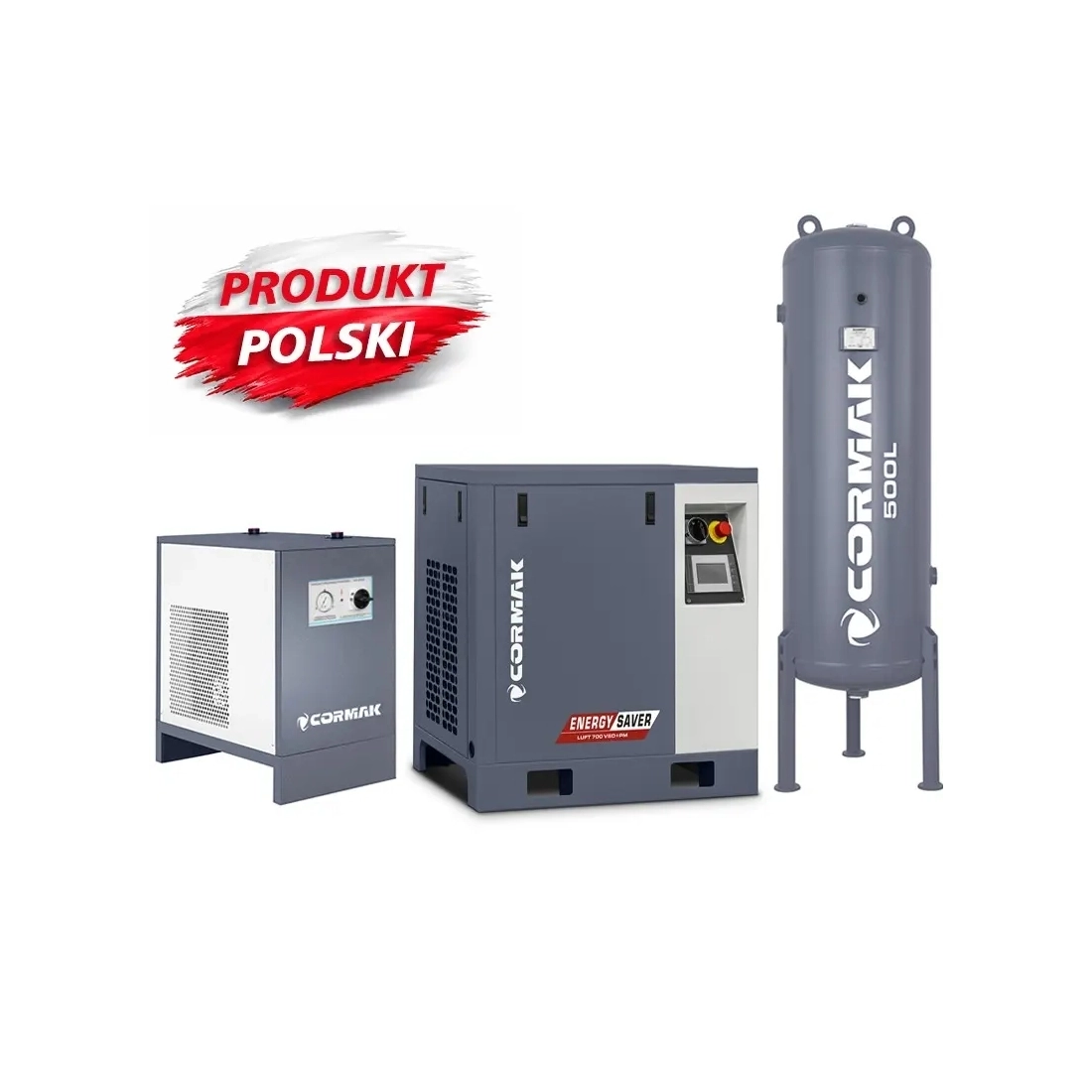

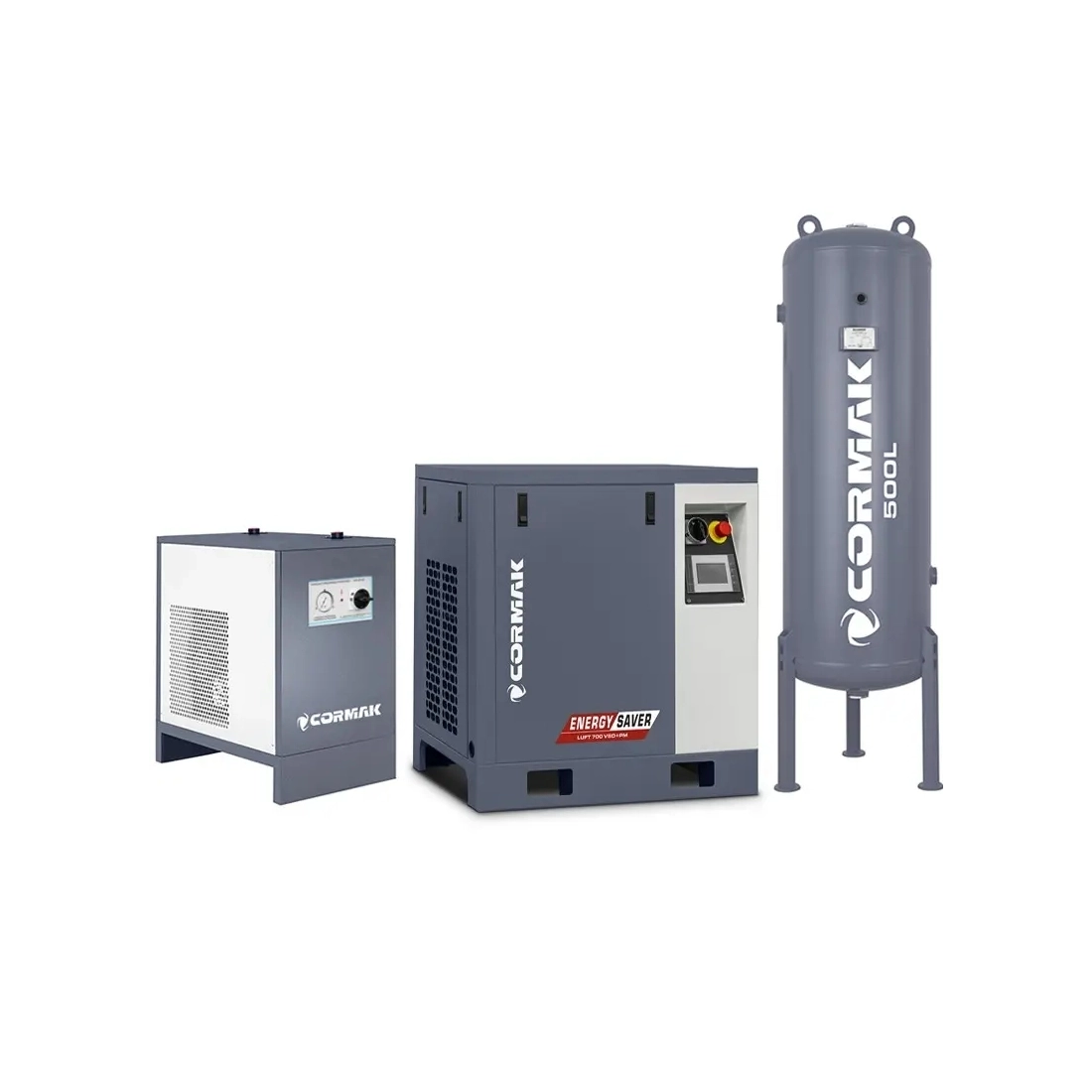

Compresor cu șurub CORMAK LUFT 700 VSD+PM, 5,5 kW, cu uscător N10S și rezervor vertical de 500 l

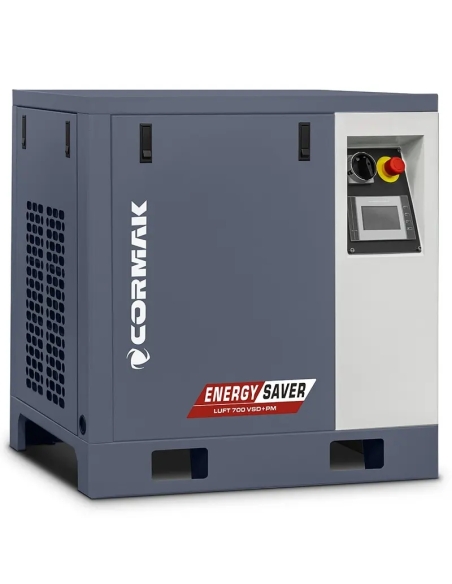

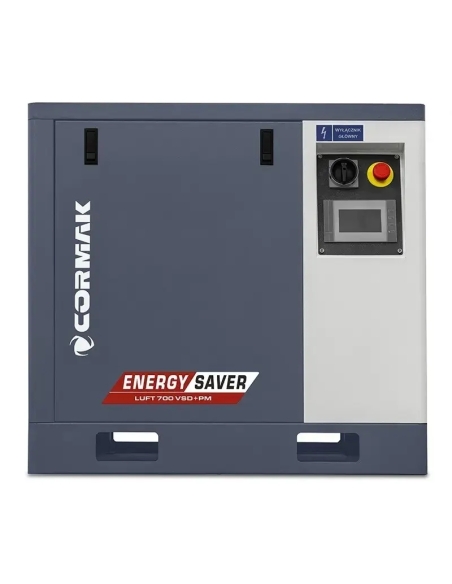

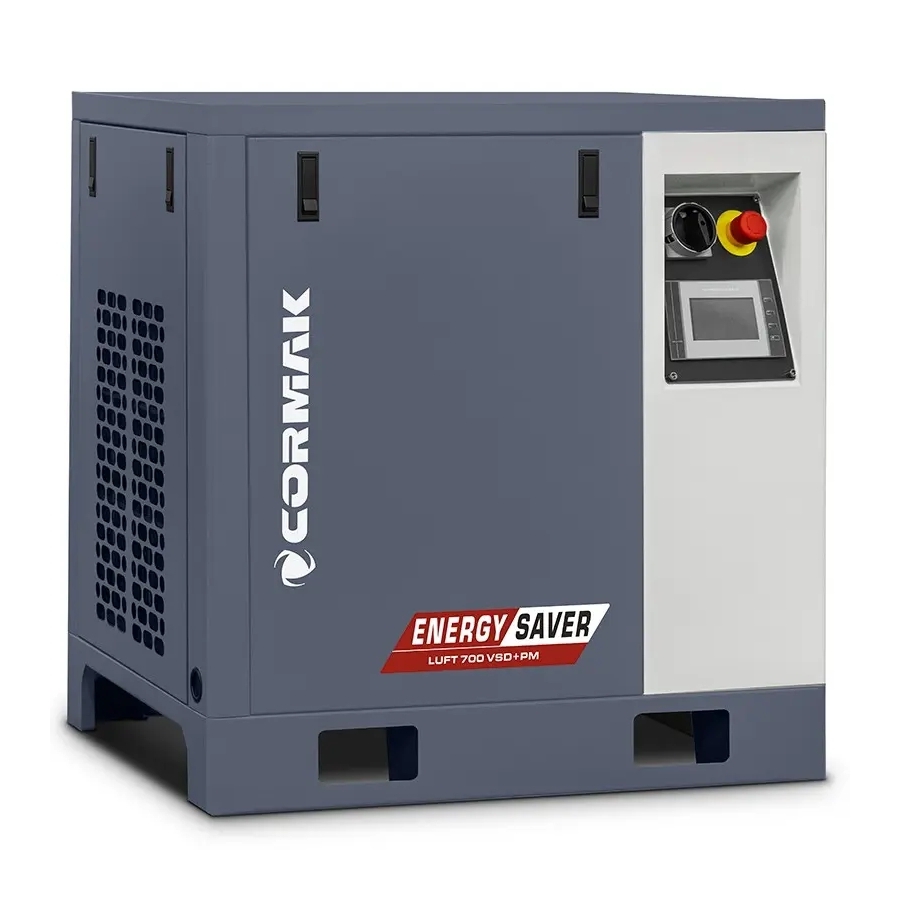

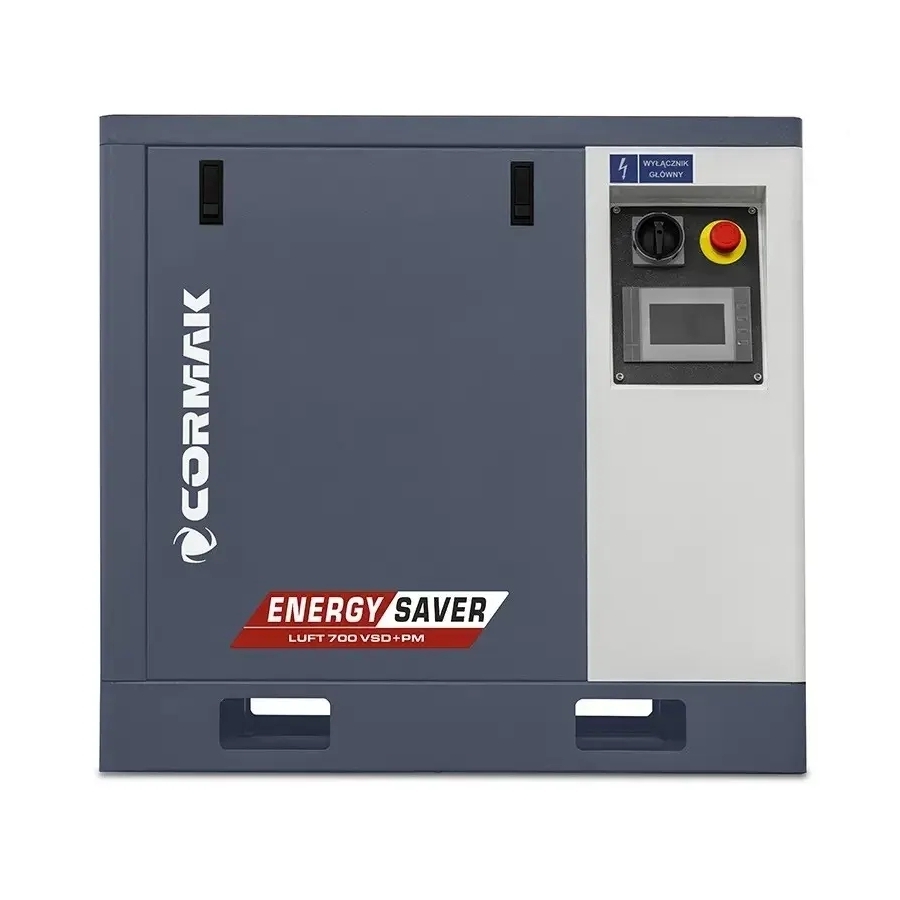

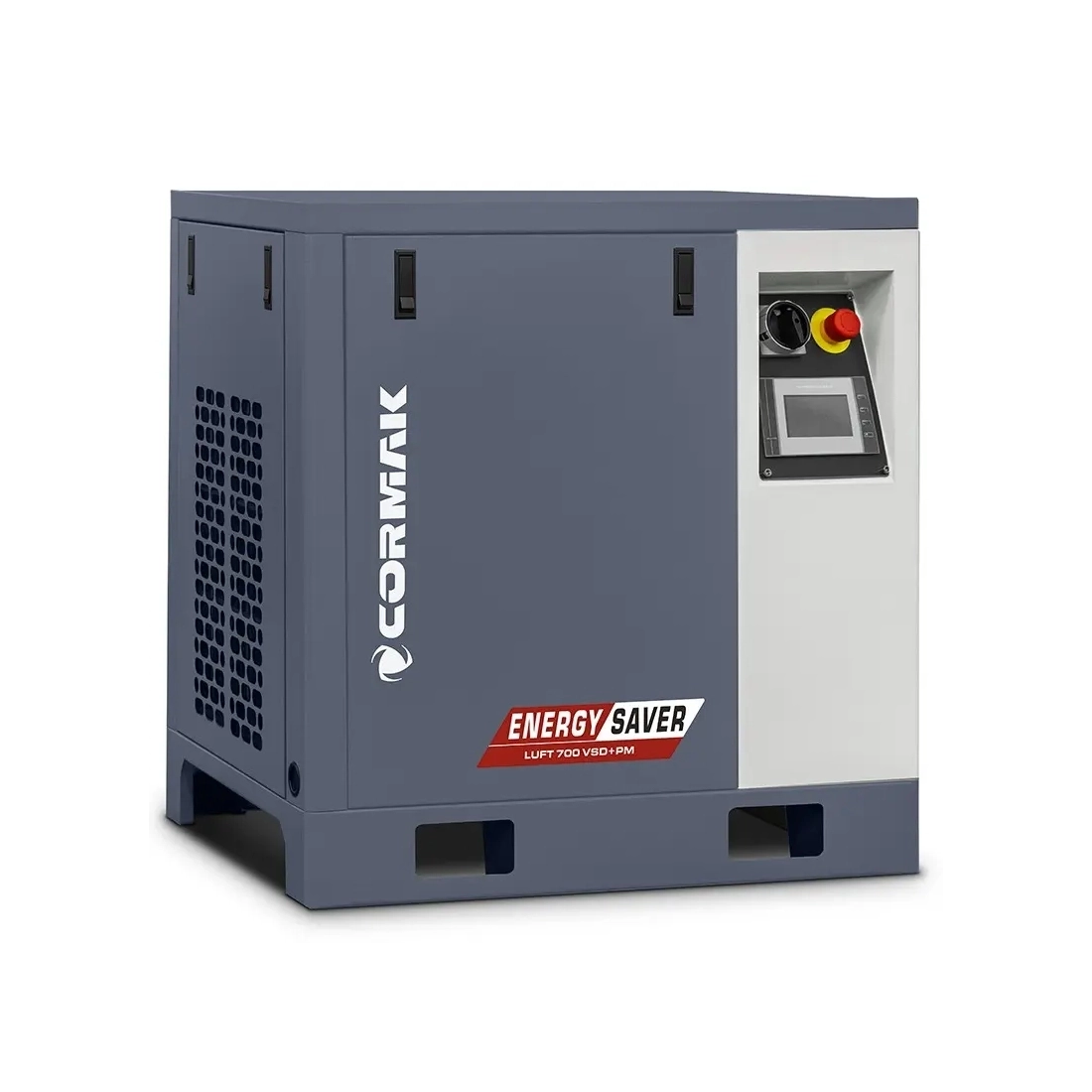

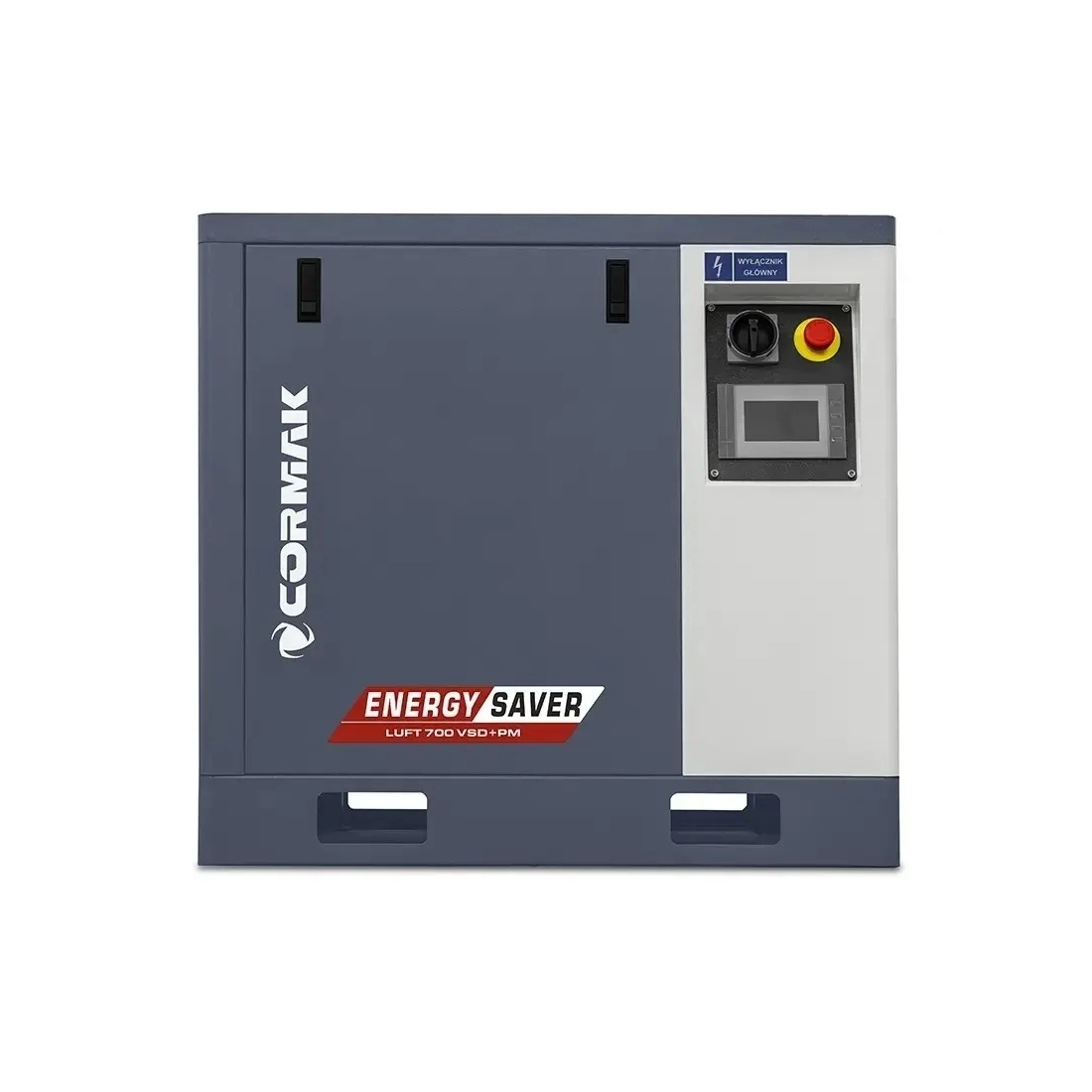

Compresorul cu șurub CORMAK LUFT 700 VSD+PM este o soluție profesională pentru alimentarea sculelor pneumatice în atelier, vopsitorie sau pe o linie mică de producție. Cu o putere de 5,5 kW și un debit real de până la 690 l/min, asigură un flux constant de aer comprimat, necesar pentru utilizarea eficientă a cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.
Acest model, alimentat la 400V, este proiectat pentru funcționare continuă și pentru aplicații solicitante, precum ateliere mai mici, service-uri de anvelope sau diverse activități meșteșugărești. Compresorul cu șurub CORMAK oferă o funcționare mai silențioasă și mai stabilă decât compresoarele cu piston.
Modelul LUFT 700 VSD+PM se remarcă printr-un sistem fiabil de transmisie cu antrenare directă, care elimină vibrațiile și necesitatea reglării transmisiei cu curea. Soluția asigură funcționare stabilă și transfer direct al puterii de la motor la modulul cu șurub.
Presiunea maximă generată de acest compresor cu șurub este de 10 bar. Controlul parametrilor de lucru este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile-cheie ale compresorului.
- Presiune: până la 10 bar
- Debit: până la 690 l/min
- Putere: 5,5 kW
- Alimentare: 400V
Gama Energy Saver: o nouă eră a eficienței
Gama Energy Saver este o serie avansată de compresoare cu șurub, concepută pentru reducerea consumului de energie. Energia reprezintă aproape 80% din costurile de întreținere ale unui sistem de aer comprimat, iar aceste modele răspund cerințelor industriei moderne.
Caracteristicile-cheie ale modelelor Energy Saver
Tehnologia motoarelor cu magneți permanenți PM
Majoritatea compresoarelor din gama Energy Saver folosesc motoare Permanent Magnet. Spre deosebire de motoarele inductive standard, acestea oferă următoarele caracteristici:
- Eficiență la nivelul standardelor IE4 sau chiar IE5.
- Menținerea unui randament ridicat chiar și la turații foarte mici, în timp ce motoarele standard își pierd eficiența în afara domeniului nominal.
- Construcție mai compactă și mai ușoară, cu o cantitate mai redusă de căldură generată.
Control avansat prin invertor VSD
Elementul central al gamei Energy Saver este convertizorul de frecvență, denumit și invertor.
- Adaptare la necesar: compresorul nu funcționează în regim „totul sau nimic”, de încărcare și descărcare. Dacă utilajul utilizează doar 30% din debit, compresorul reduce turația și consumă proporțional mai puțină energie.
- Eliminarea mersului în gol: compresoarele clasice pot continua să funcționeze câteva minute după umplerea rezervorului, consumând aproximativ 25-30% din puterea nominală fără a produce aer. Modelele Energy Saver elimină aproape complet acest proces.
Pornire lină Soft Start
Datorită invertorului, echipamentele pornesc lin de la 0 Hz, fără vârfuri bruște de curent la pornire.
- Protejează instalația electrică a unității.
- Permite porniri și opriri mai dese, fără risc de supraîncălzire a înfășurărilor.
Economii de energie și presiune stabilă
În practică, utilizarea gamei Energy Saver poate reduce consumul de energie cu 30% până la 50% față de compresoarele tradiționale cu turație fixă. Sistemul menține o presiune foarte stabilă în rețea, cu o precizie de 0,1 bar, necesară pentru echipamente de precizie, precum mașinile de tăiere laser. Lipsa variațiilor bruște de presiune și temperatură contribuie la prelungirea duratei de funcționare a treptei cu șurub.
Principalele avantaje ale motoarelor PM cu magneți permanenți
Motoarele cu magneți permanenți, Permanent Magnet Motors – PM Motors, reprezintă o abordare inovatoare în acționările electrice și oferă avantaje importante față de motoarele inductive clasice.
- Eficiență energetică ridicată: motoarele PM nu necesită alimentarea rotorului cu energie electrică pentru a crea câmpul magnetic, deoarece acesta este generat de magneții permanenți. Astfel sunt eliminate pierderile de energie în rotor, inclusiv puterea reactivă și pierderile Joule. Randamentul se menține ridicat într-o plajă largă de sarcini și viteze, în special la turații mici, fiind adesea peste cerințele clasei IE4 Super Premium.
- Factor de putere superior: motoarele PM absorb mai puțin curent din rețea pentru aceeași putere utilă, reducând încărcarea instalației electrice și energia reactivă.
- Construcție compactă: câmpul magnetic puternic și constant permite furnizarea unei puteri mai mari într-o carcasă mai mică. Motoarele sunt mai ușoare și mai compacte decât cele inductive de putere similară.
- Cuplu constant: motoarele PM pot genera cuplu constant chiar și la viteze mici și au un răspuns dinamic rapid. Inerția redusă a rotorului permite schimbări rapide de viteză și control precis pentru aplicații precum mașini CNC sau roboți industriali.
- Reglarea vitezei: strategiile de slăbire a câmpului permit funcționarea într-un interval foarte larg de viteze, cu menținerea unei eficiențe ridicate.
- Fiabilitate crescută: încălzirea redusă, construcția simplificată a rotorului fără înfășurări și solicitările mecanice mai mici contribuie la o funcționare îndelungată și sigură.

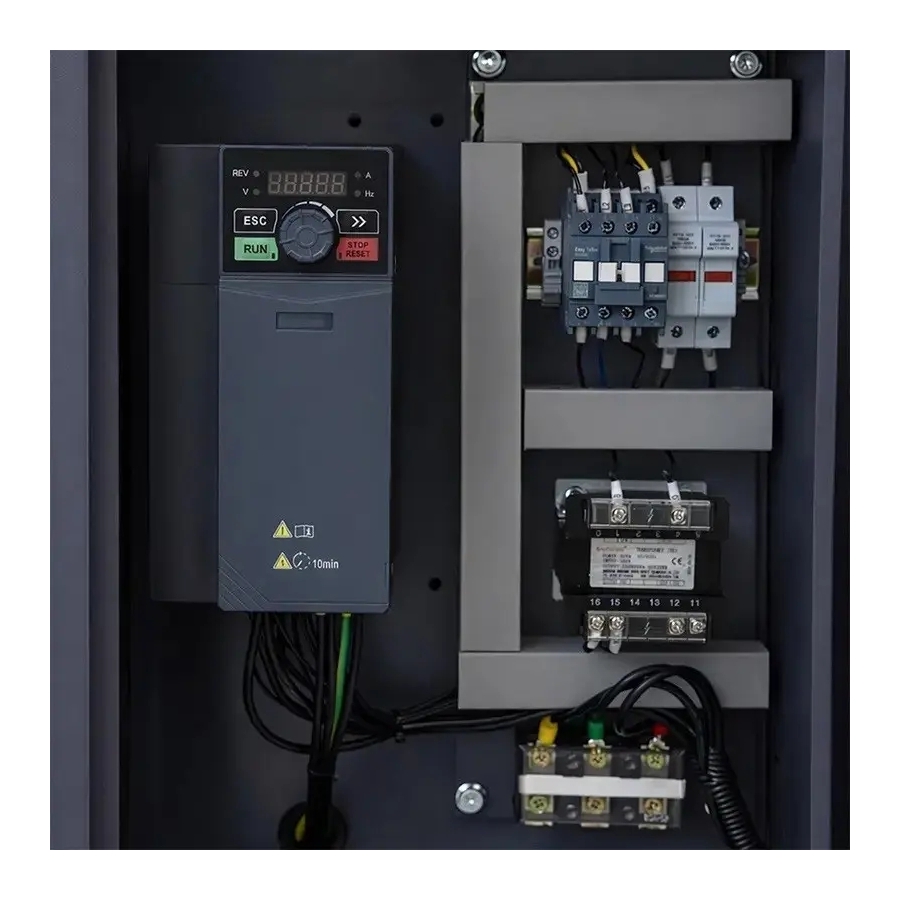

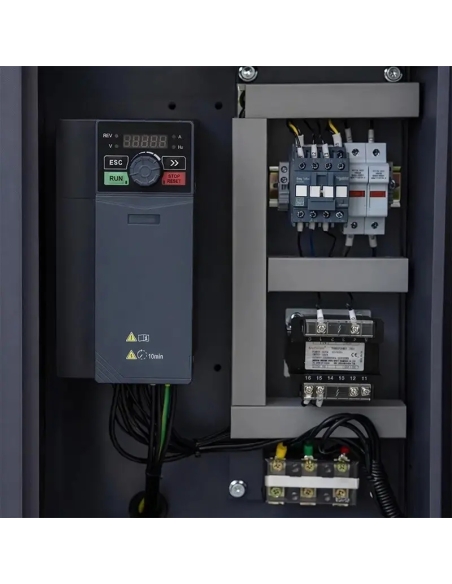

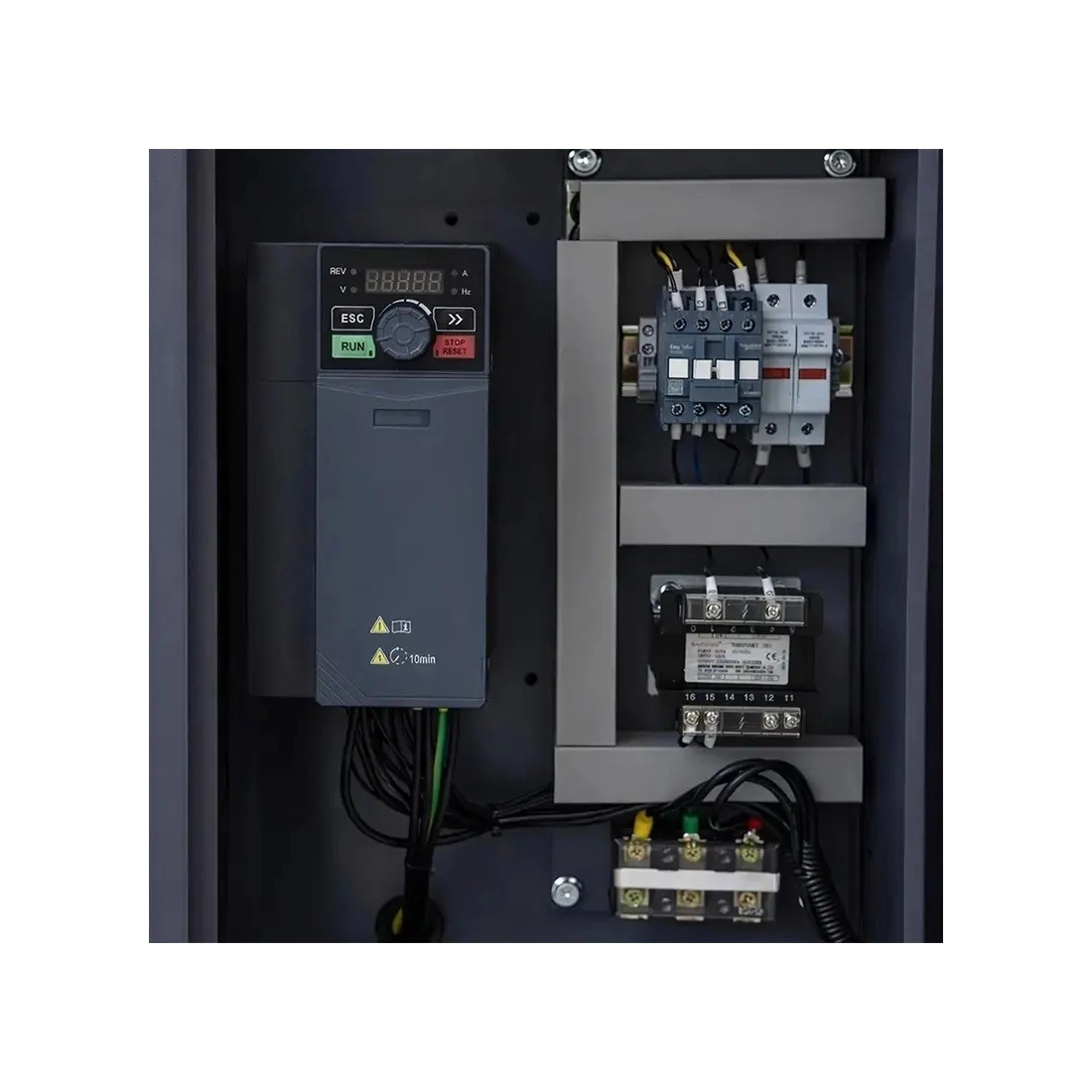

Invertorul VSD și optimizarea funcționării compresorului
Invertorul, numit și variator de frecvență, este un dispozitiv electronic avansat care permite reglarea continuă a turației motorului compresorului în funcție de cererea curentă de aer comprimat.
Avantajele compresoarelor echipate cu invertor
- Economie de energie: invertorul permite corelarea producției de aer cu nivelul real de consum. Compresorul funcționează numai cu puterea necesară, eliminând mersul în gol și pierderile asociate ciclurilor de pornire și oprire. Reducerea consumului poate ajunge la 20–50%, în funcție de profilul de utilizare.
- Presiune stabilă: reglarea fină a turației permite menținerea unei presiuni aproape constante în rețeaua de aer comprimat, indiferent de fluctuații.
- Pornire lină: invertorul reduce curenții de pornire și solicitarea rețelei, eliminând șocurile specifice pornirii stea-triunghi.
- Uzură mecanică redusă: numărul mai mic de porniri și opriri bruște, împreună cu funcționarea în condiții optime, reduce uzura blocului cu șurub, a rulmenților și a motorului.
- Funcționare silențioasă: când cererea de aer este redusă, invertorul scade turația motorului și nivelul de zgomot emis.
- Adaptare la necesar: compresorul cu invertor este potrivit pentru aplicații cu un consum variabil de aer comprimat și funcționează eficient atât la sarcină mică, cât și la sarcină mare.
- Control și diagnosticare: invertoarele moderne sunt integrate cu panouri de comandă și permit monitorizarea, diagnosticarea erorilor, controlul de la distanță și planificarea mentenanței.
Modulul cu șurub
Compresoarele cu șurub Cormak, inclusiv modelul LUFT 700 VSD+PM, utilizează module cu șurub avansate tehnologic, care contribuie la performanța și fiabilitatea echipamentului în condiții de exploatare intensivă.
Caracteristicile modulelor cu șurub CORMAK
- Tehnologie modernă: modulele cu șurub sunt proiectate pentru un debit ridicat și un consum redus de energie.
- Precizie și control: soluțiile tehnice utilizate permit controlul procesului de producere a aerului comprimat, menținerea unei presiuni stabile și funcționarea optimă a instalației pneumatice.
- Durabilitate și fiabilitate: construcția solidă și materialele utilizate permit funcționarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

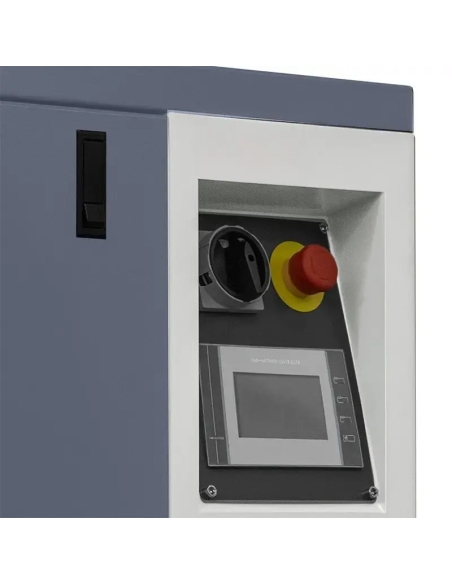

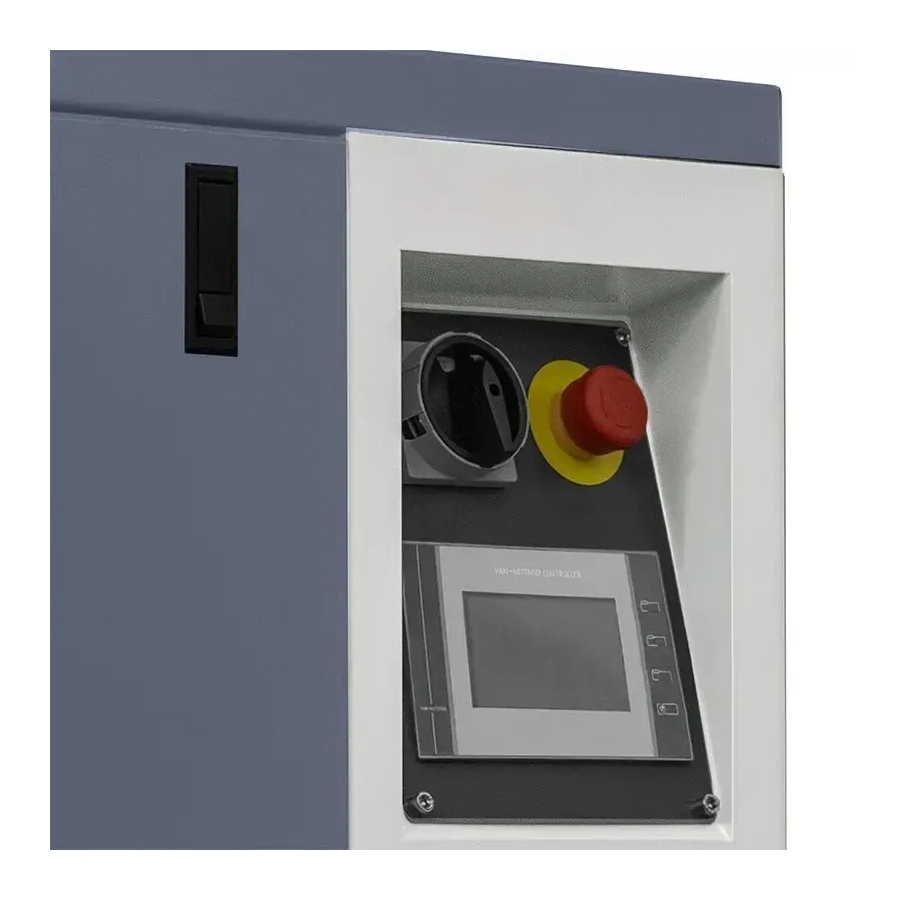

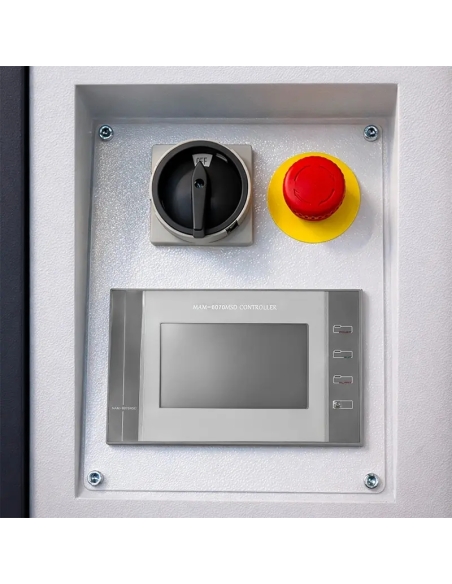

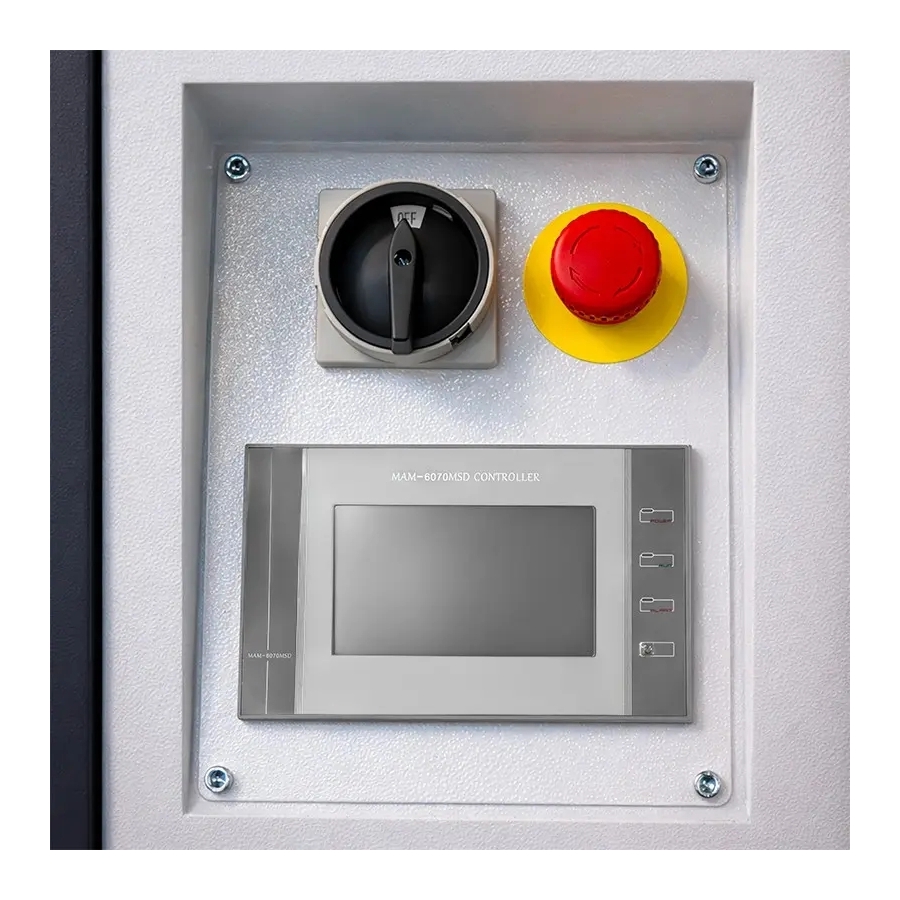

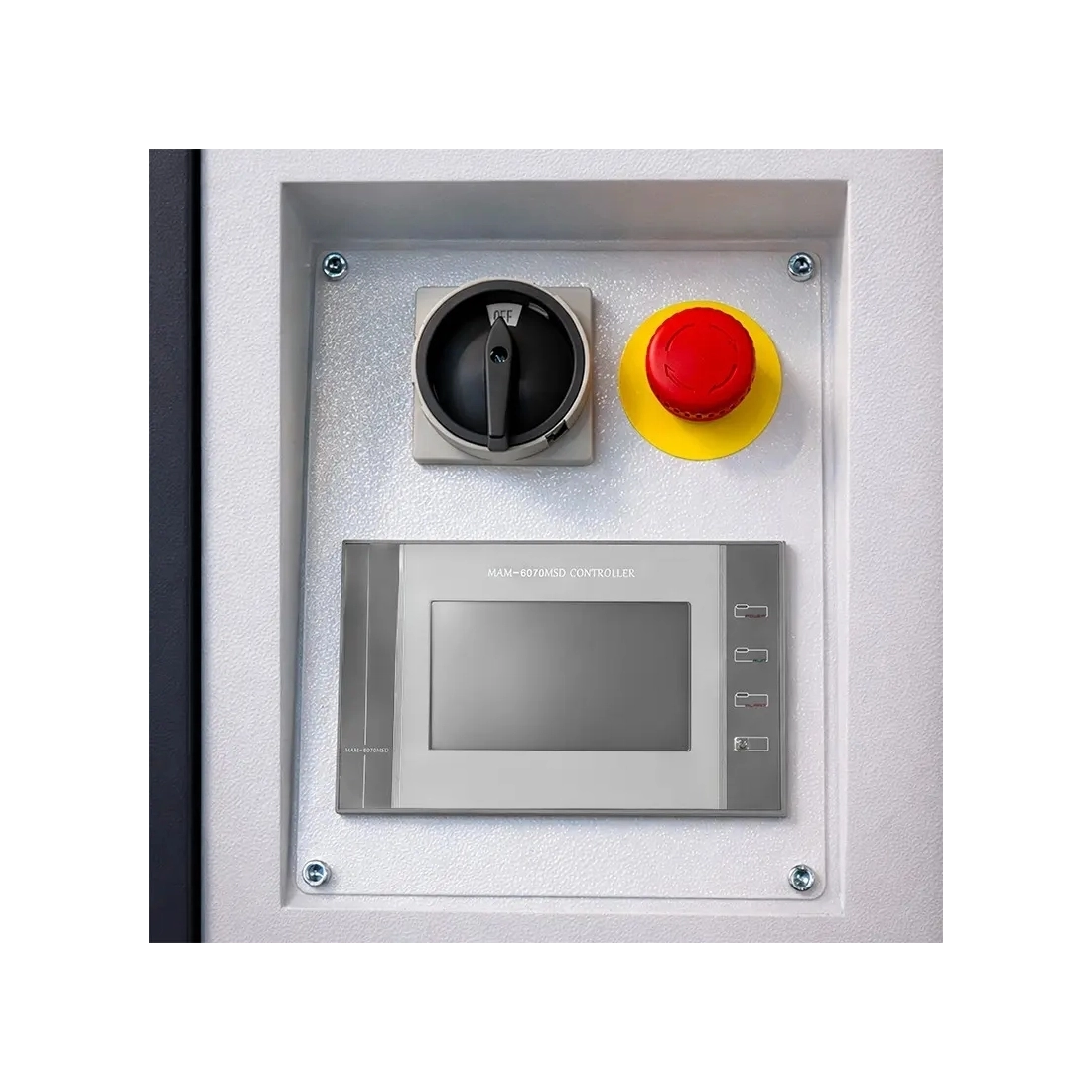

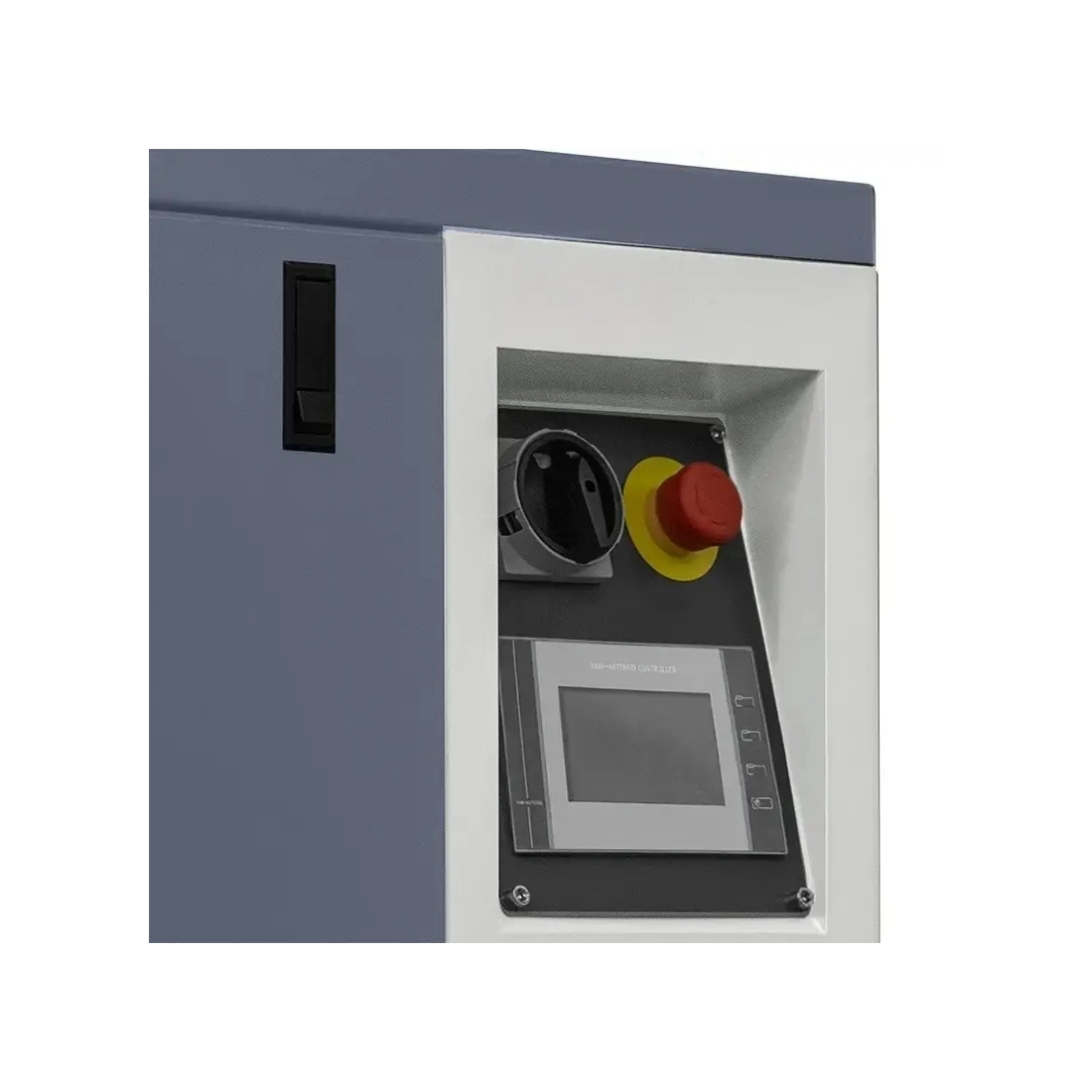

Panou de control intuitiv CORMAK
În compresoarele cu șurub Cormak, precum LUFT 700 VSD+PM, panoul de control din seria MAM permite gestionarea sistemului de aer comprimat, monitorizarea constantă și reacția rapidă la modificarea parametrilor de funcționare.
- Monitorizare completă: urmărirea în timp real a presiunii, temperaturii și stării de funcționare.
- Reglarea setărilor: interfața intuitivă permite ajustarea rapidă a parametrilor în funcție de necesarul instalației.
- Notificări imediate: în cazul unei nereguli sau al necesității unei revizii, controllerul afișează notificări pe display.
Documentație completă pentru UDT
Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.
- Declarație de conformitate.
- Certificat pentru rezervor, împreună cu desenul tehnic.
- Certificat pentru supapa de siguranță.
- Manual de utilizare în limba română.
Parametri tehnici – CORMAK LUFT 700 VSD+PM
| Parametru | Valoare |
|---|---|
| Putere motor | 5,5 kW / 7,5 CP |
| Tensiune | 400V/50Hz |
| Debit 0–6 bar | în medie 690 L/min |
| Debit la 6 bar | 690 L/min |
| Debit la 8 bar | 650 L/min |
| Debit la 10 bar | 650 L/min |
| Diametru racord ieșire (G) | 1/2" |
| Dimensiuni | 800 x 520 x 740 mm |
| Greutate | 95 kg |

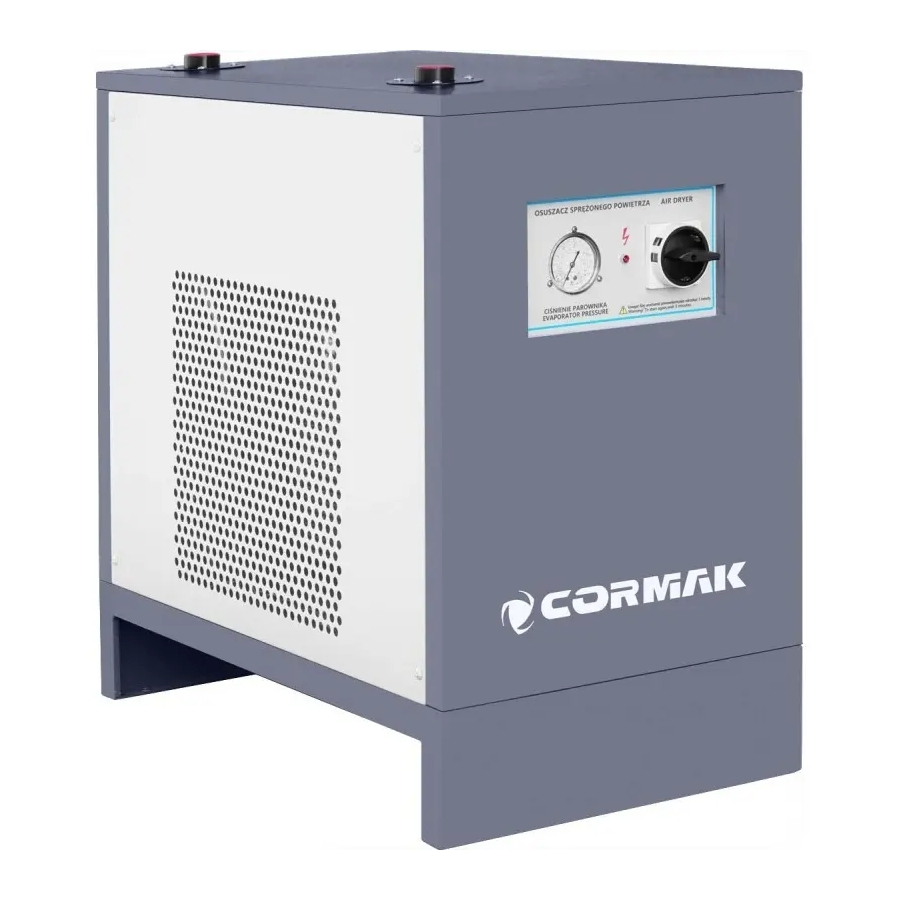

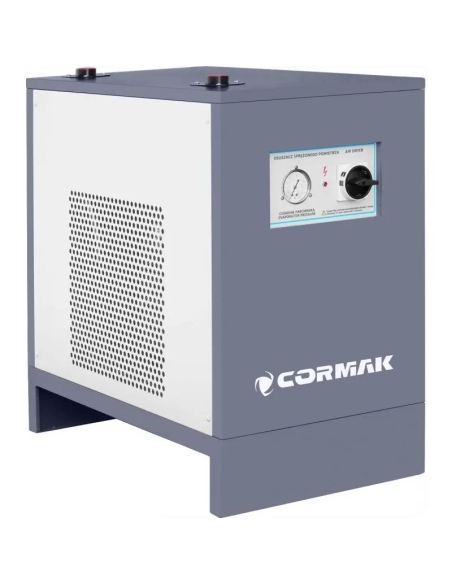

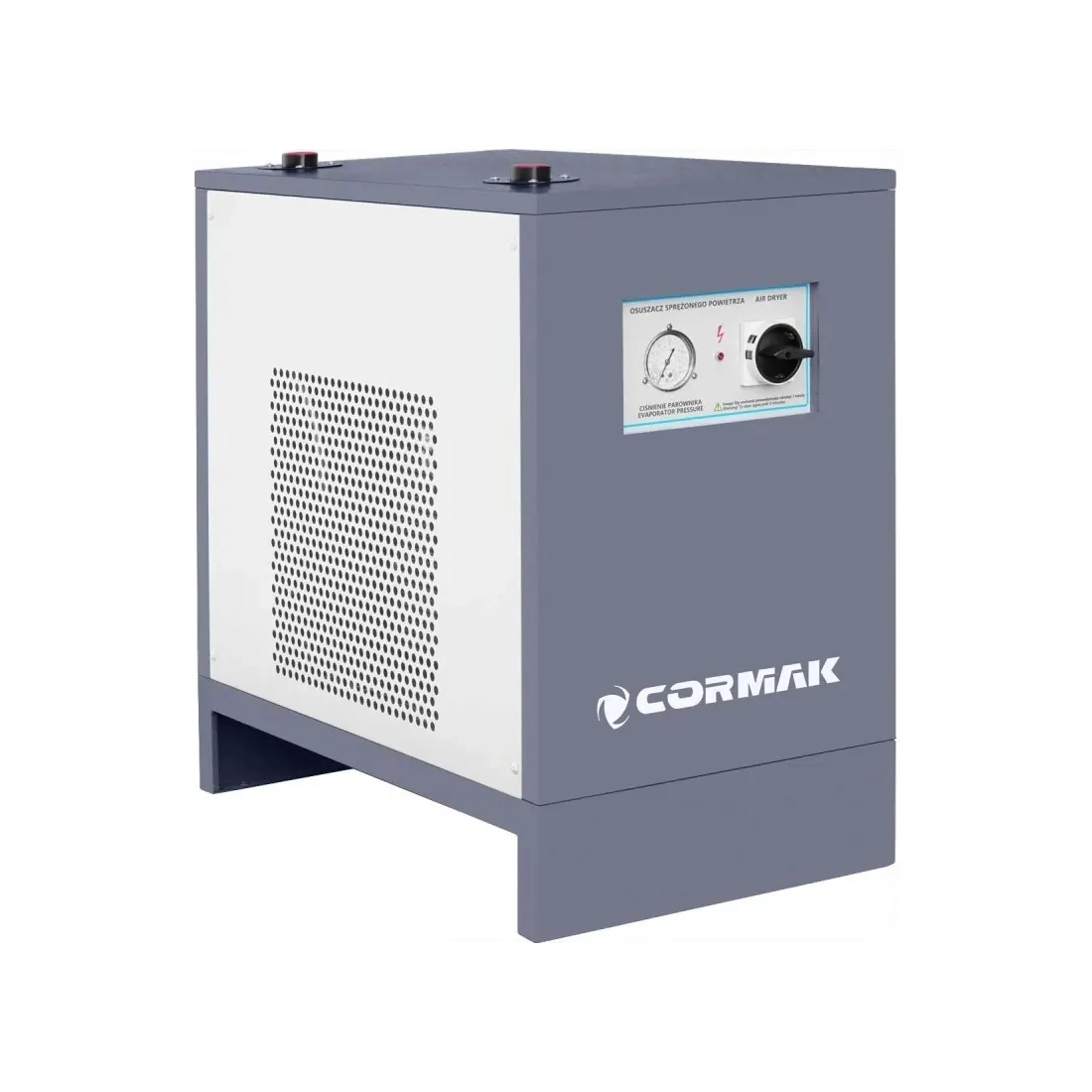

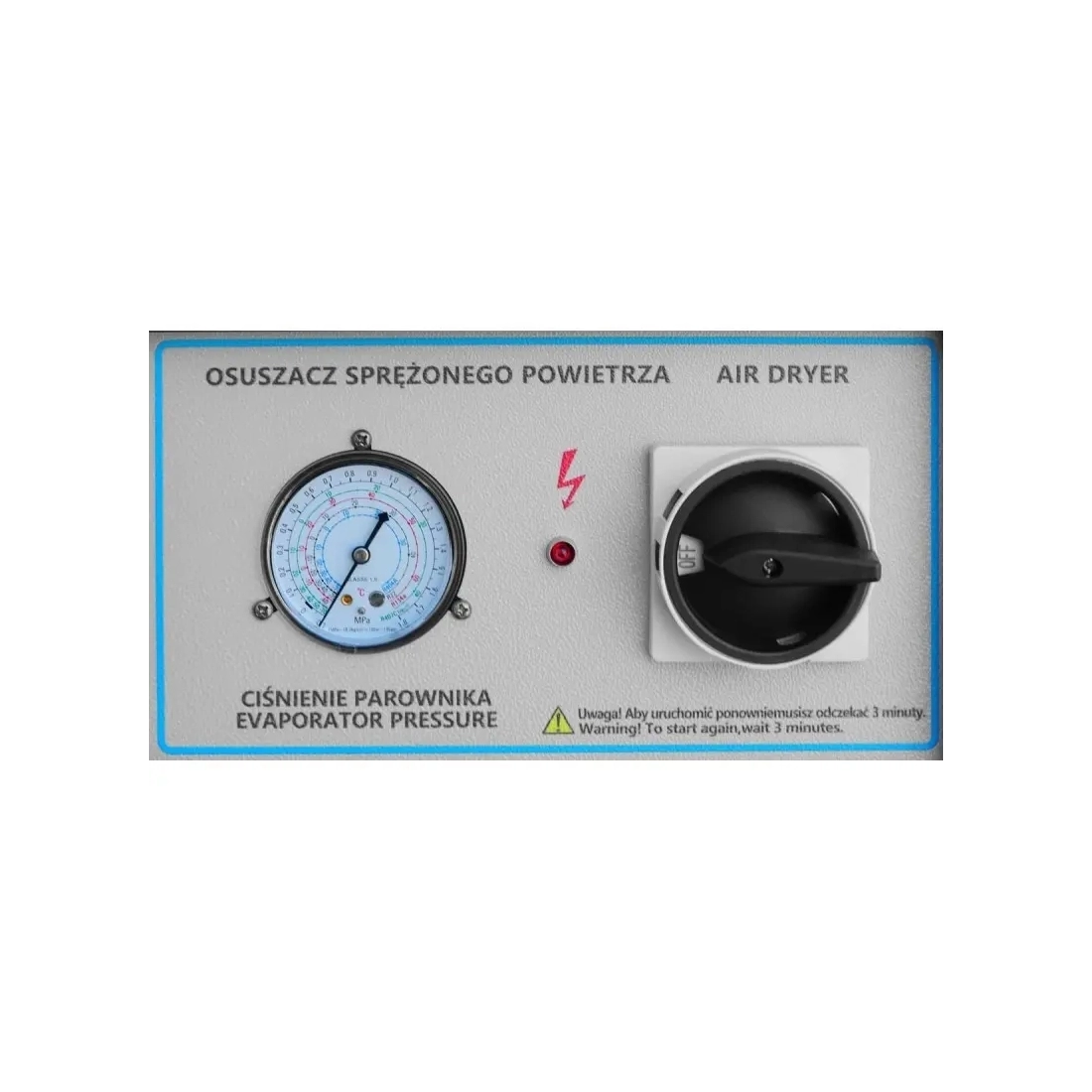

Uscător frigorific pentru aer comprimat IZBERG N10S
Uscătorul de aer comprimat CORMAK este un echipament industrial proiectat pentru îndepărtarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică asigură funcționarea stabilă a echipamentelor alimentate cu aer comprimat și contribuie la protejarea acestora.
Avantajele uscătorului de aer comprimat CORMAK
- Sistem frigorific avansat: proces în două etape de răcire până la punctul de rouă, pentru separarea eficientă a umidității și particulelor de ulei.
- Presiune de lucru: funcționare stabilă în instalații de până la 10 bar.
- Debit ridicat: până la 1500 l/min, pentru sisteme medii și mari de aer comprimat.
- Consum redus: ventilatorul cu viteză variabilă limitează consumul la 0,58 kW.
- Purjare automată: supapa automată evacuează condensul fără supraveghere.
- Construcție compactă: permite instalarea și integrarea în sistemele existente.
- Agent frigorific: R134a.
Construcție și tehnologie
Uscătorul frigorific este proiectat pentru eficiență și durabilitate, utilizând mai multe componente funcționale.
Schimbător de căldură aer-aer
În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.
Evaporatorul circuitului frigorific
În a doua etapă, aerul comprimat ajunge în evaporator, unde este răcit până la 3°C, temperatura punctului de rouă. Procesul determină condensarea vaporilor de apă și a particulelor de ulei.
Separatorul de condens
După răcire, amestecul de gaz și condens intră într-un separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.
Sistemul de reglare a ventilatorului
Tehnologia ventilatorului cu turație variabilă permite ajustarea intensității de răcire în funcție de necesarul real, reducând consumul de energie și solicitarea componentelor.
Precizie și eficiență în funcționare
Tehnologia frigorifică permite eliminarea apei și a uleiului, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă asigură o calitate uniformă a aerului și contribuie la fiabilitatea sistemului pneumatic.
Utilizări
Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care aerul curat și uscat este necesar pentru funcționarea corectă a utilajelor.
- Ateliere mecanice.
- Unități de producție.
- Industria alimentară, după utilizarea filtrelor conforme cerințelor de igienă.
- Industria electronică.
- Automatizări industriale.
- Sisteme de vopsire și cabine de pulverizare.
- Echipamente CNC cu acționare pneumatică.
Echipare
- Supapă automată de purjare a condensului.
- Separator integrat de apă și ulei.
- Ventilator cu viteză variabilă și adaptare automată la condițiile de lucru.
- Sistem electronic de control pentru stabilitatea parametrilor.
- Carcasă compactă și durabilă, rezistentă la condiții industriale.
Parametri tehnici – uscător IZBERG N10S
| Parametru | Valoare |
|---|---|
| Diametru conductă intrare/ieșire (BSP) | 1" |
| Presiune maximă de lucru | 10 bar |
| Temperatura maximă a aerului la intrare | ≤ 38°C |
| Temperatura punctului de rouă | 3°C |
| Debit | 1500 l/min |
| Putere | 0,58 kW |
| Tensiune de alimentare | 230 V |
| Dimensiuni (L x l x h) | 380 x 600 x 625 mm |
| Greutate | 31 kg |
| Tip și cantitate agent frigorific | R134a, 400 g |

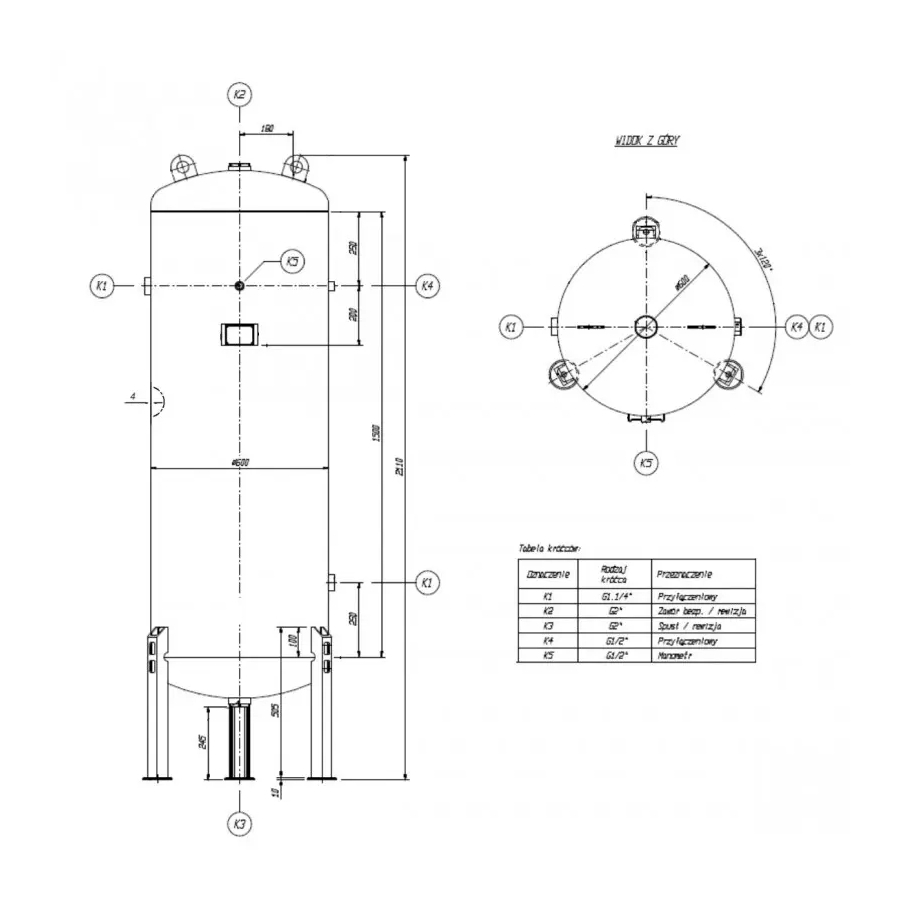

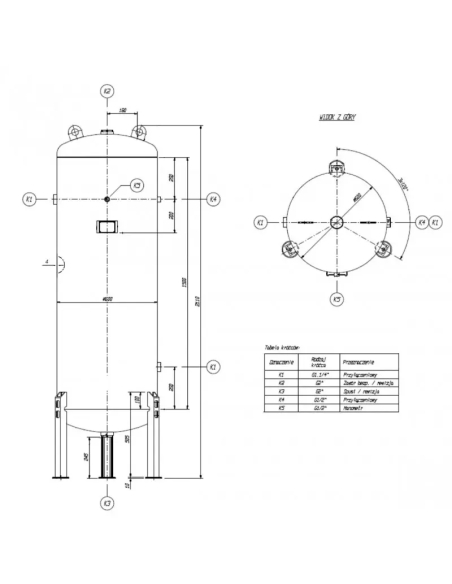

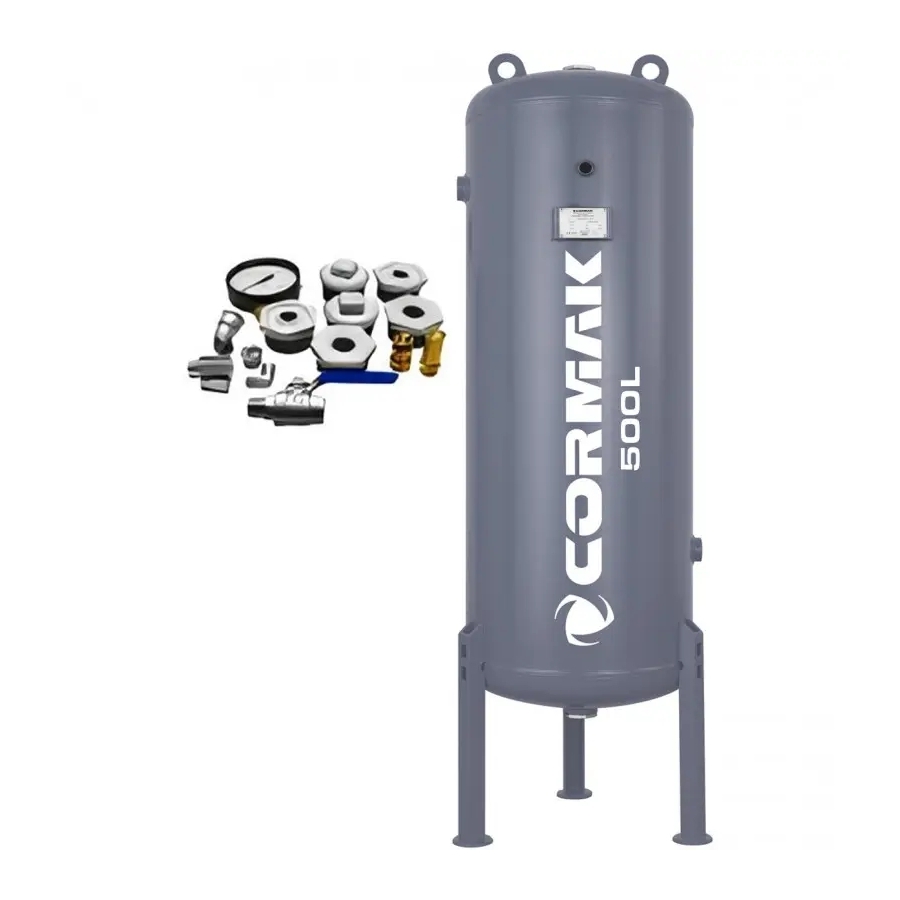

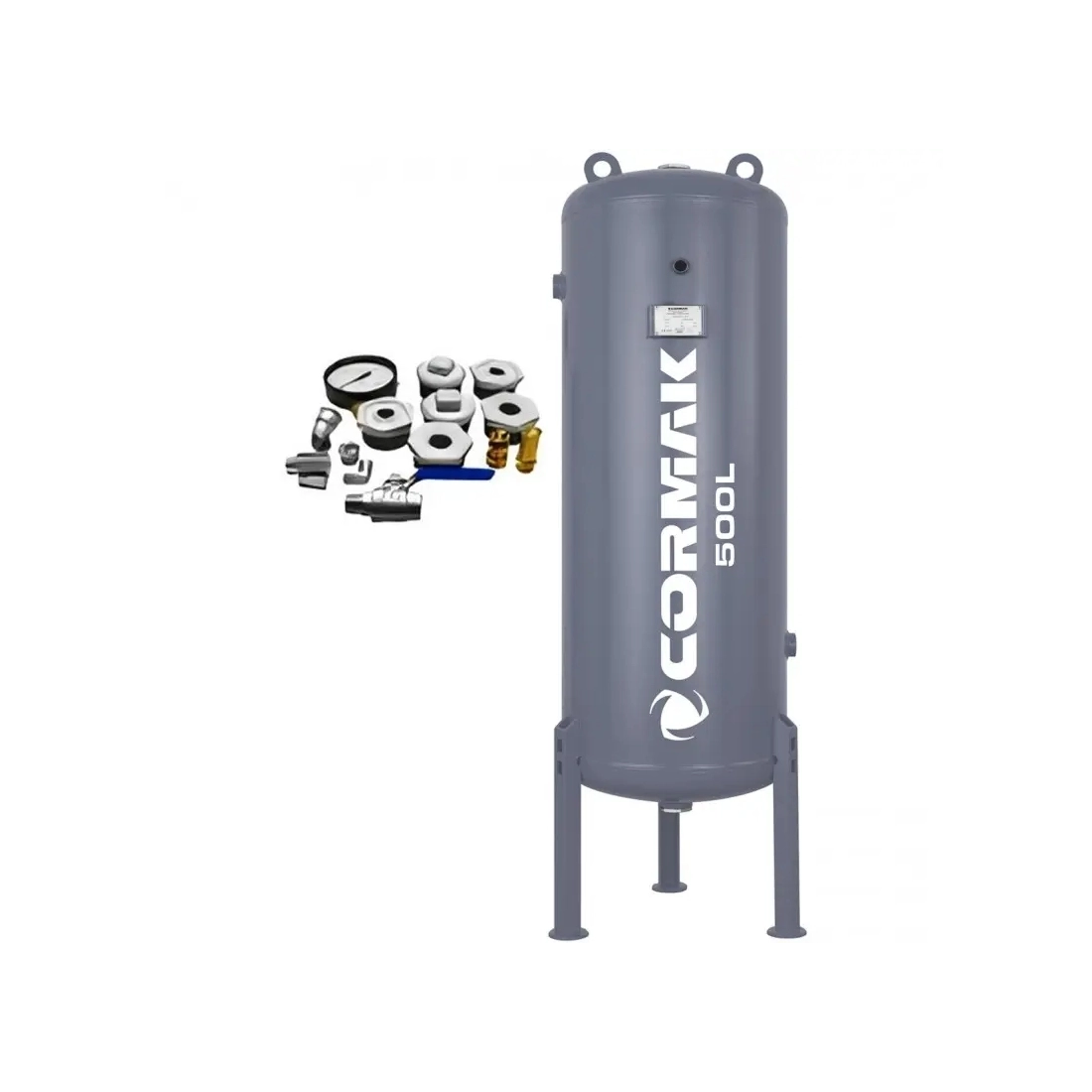

Rezervor pentru aer comprimat CORMAK de 500 l
Rezervorul de presiune CORMAK, cu capacitatea de 500 litri și presiunea de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit utilizarea acestuia ca rezervor de stocare și ca element de stabilizare a parametrilor compresorului.
Avantajele rezervorului CORMAK de 500 l
- Construcție rezistentă: realizată din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
- Certificare și marcaj: certificare UDT și marcaj CE, în conformitate cu standardele europene de siguranță și calitate.
- Presiune de lucru: 11 bar.
- Capacitate: 500 litri, pentru alimentarea stabilă a instalației și reducerea frecvenței pornirii compresorului.
- Racorduri multiple: până la 6 conexiuni cu diametre de 1.1/4", 2" și 1/2".
- Protecție anticorozivă: strat de vopsea anticorozivă la interior și exterior.
- Montaj vertical: construcția verticală reduce spațiul necesar instalării.
Construcție și tehnologie
Rezervorul pentru aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea de 4 mm, asigură rezistență la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.
Rezervorul este prevăzut cu plăcuță de identificare, simbol CE și numărul organismului notificat UDT. Documentația aferentă include pașaportul de presiune și certificatele de material.
Presiune stabilă și funcționare optimă
Datorită capacității de 270 litri, rezervorul funcționează ca tampon de aer și stabilizează presiunea în sistemul pneumatic. Acest proces permite funcționarea uniformă a echipamentelor și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite montarea în spații limitate.
Un rezervor corect dimensionat pentru compresor minimizează căderile de presiune și previne suprasolicitarea sistemului pneumatic, contribuind la eficiența și siguranța instalației.
Utilizări industriale și în ateliere
Rezervoarele de presiune CORMAK sunt utilizate în instalații industriale, ateliere auto, fabrici, firme de construcții și sisteme centrale de aer comprimat.
- Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
- Rezervor pentru compresor: tampon de presiune care reduce frecvența de funcționare.
- Rezervor de aer comprimat: alimentarea continuă a mașinilor și sculelor pneumatice.
- Automatizări industriale: integrarea în instalații de automatizare și vopsitorie.
- Comandă pneumatică: componentă de bază pentru sistemele pneumatice.
Echipare standard
- Orificii de conectare: 6 buc. – diametre 1.1/4", 2", 1/2".
- Plăcuță de identificare cu simbol CE.
- Numărul organismului notificat UDT.
- Documentație tehnică și pașaport de presiune.
- Protecție anticorozivă interioară și exterioară.

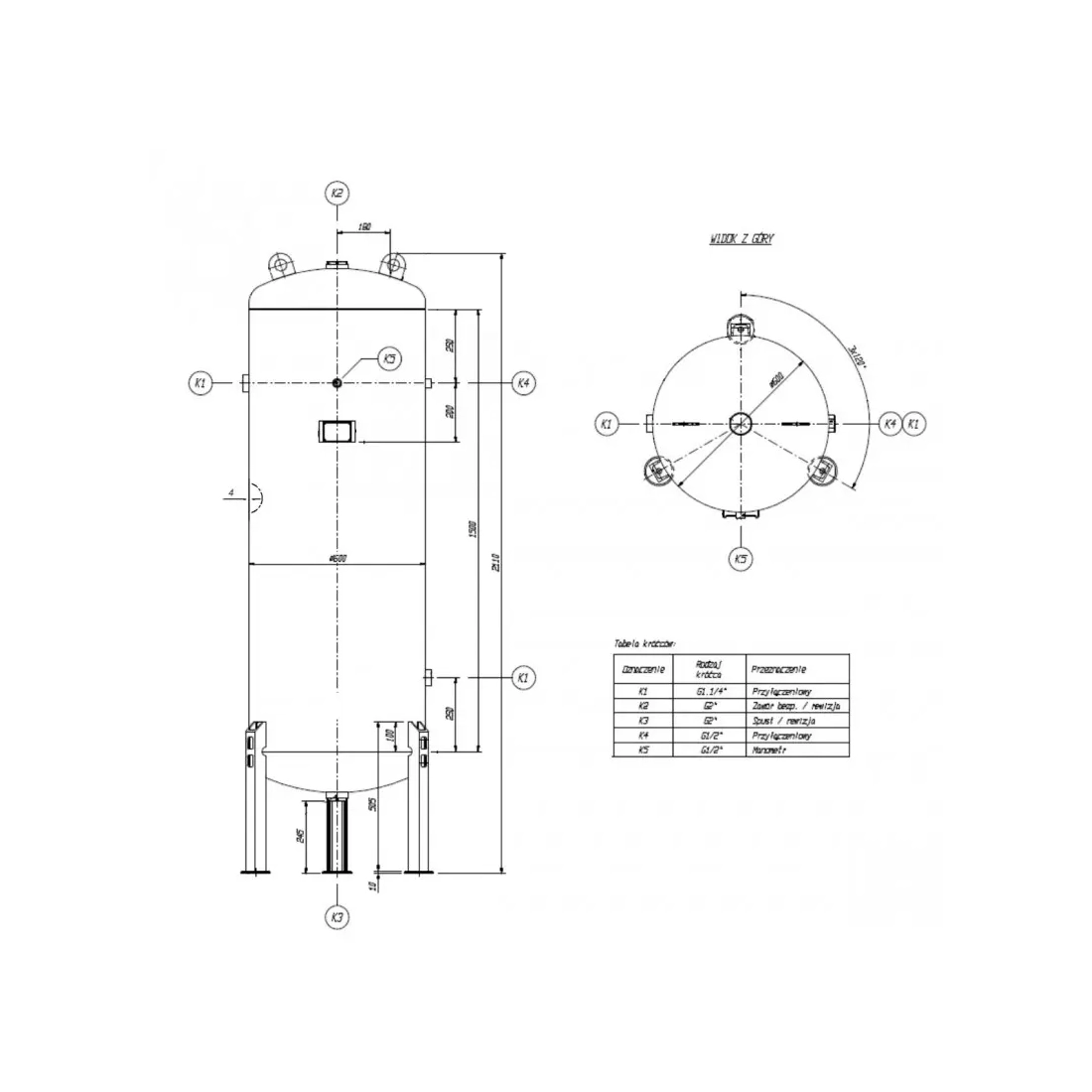

Parametri tehnici – rezervor CORMAK de 500 l
| Greutate (kg) | 145 |
| Conexiuni | 6 |
| Dimensiune conexiune | 1.1/4", 2", 1/2" |
| Dimensiune | 209,8x60 cm |
| Capacitate rezervor (l) | 500 |
| Presiune de lucru (bar) | 11 |
| Grosime perete (mm) | 4 |
| Diametru (mm) | Ø 600 |
| Înălțime (mm) | 2098 |

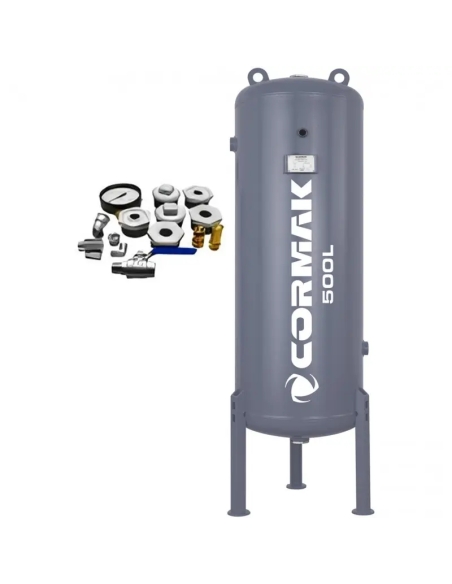

Accesorii pentru rezervor
- 1 dop ½".
- Manometru și reducție la 1/2|".
- Teu ½".
- Intrare–ieșire 1/1,4-3/4".
- Supapă de evacuare a apei ½".
Atenție
Setul de accesorii nu include supapa de siguranță.
- Limba instrucțiunilor
- Română
- Alimentare electrică
- 400 V
- Conformitate CE
- Da
- Greutate
- 95 kg
- Putere motor
- 5,5 kW
- Controler
- MAM
- Tip motor
- Cu magneți permanenți (PM)
- Reglare turație
- Variabilă, prin VSD
- Regim de lucru
- Funcționare continuă
- Lungime totală
- 800 mm
- Tip produs
- Set cu compresor cu șurub
- Diametru ieșire
- G 1/2″
- Presiune maximă
- 10 bar
- Tip transmisie
- Antrenare directă
- Tip pornire
- Lină
- Precizie stabilizare presiune
- 0,1 bar
- Orientare rezervor
- Verticală
- Model uscător
- IZBERG N10S
- Tip uscător
- Frigorific
- Număr trepte uscare
- 2
- Reglare turație ventilator
- Variabilă, automată
- Presiune de lucru rezervor
- 11 bar
- Greutate rezervor
- 145 kg
- Număr conexiuni rezervor
- 6
- Dimensiuni conexiuni rezervor
- 1 1/4″
1/2″
2″ - Impurități filtrate
- Particule de ulei
Umiditate
Vapori de apă - Tip invertor
- VSD
- Racorduri uscător
- BSP 1″
- Presiune maximă uscător
- 10 bar
- Temperatură maximă la intrare
- ≤ 38 °C
- Temperatură punct de rouă
- 3 °C
- Debit uscător
- 1500 l/min
- Putere uscător
- 0,58 kW
- Alimentare electrică uscător
- 230 V
- Greutate uscător
- 31 kg
- Agent frigorific
- R134a, 400 g
- Evacuare condens
- Automată
- Grosime perete rezervor
- 4 mm
- Certificare UDT
- Da
- Material rezervor
- Oțel structural
- Protecție anticorozivă rezervor
- Vopsea anticorozivă la exterior
Vopsea anticorozivă la interior - Separator apă și ulei
- Integrat
- Fluid stocat
- Aer comprimat
- Înălțime
- 740 mm
- Lățime
- 520 mm
- Debit de aer la 0–6 bar
- 690 l/min
- Debit de aer la 6 bar
- 690 l/min
- Debit de aer la 8 bar
- 650 l/min
- Debit de aer la 10 bar
- 650 l/min
- Diametru rezervor
- Ø600 mm
- Înălțime rezervor
- 2098 mm
- Frecvență alimentare
- 50 Hz
- Lungime uscător
- 380 mm
600 mm - Înălțime uscător
- 625 mm
Compresor cu șurub LUFT 700 VSD+PM, 5,5 kW, 650 l/min, uscător N10S și rezervor vertical de 500 l
Setul include compresorul cu șurub LUFT 700 VSD+PM marca CORMAK, cu putere de 5,5 kW și debit de 650 l/min, uscătorul IZBERG N10S și un rezervor vertical cu accesorii pentru aer comprimat, având capacitatea de 500 l.
Compresorul îmbină soluții moderne pentru pneumatică și componente de calitate, oferind costuri reduse de exploatare, operare simplă, construcție ergonomică și robustă, precum și performanță ridicată.
