Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125×3200 DA-58T
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, care asigură stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: automat.
- Opritor spate, axa X: reglare cu servomotor și encodere.
- Reglaj axa R: servomotor cu encodere.
- Compensarea săgeții: reglare automată a săgeții de încovoiere.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, care permite schimbarea rapidă a sculelor.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 6.0 mm |
| Forța nominală | 1250 kN |
| Lungime maximă tablă îndoită | 3200 mm |
| Adâncimea gâtului | 320 mm |
| Cursa maximă a traversei mobile | 120 mm |
| Înălțimea maximă de deschidere | 390 mm |
| Distanța între montanți | 2700 mm |
| Cursa opritorului spate | 600 mm |
| Puterea motorului | 9.5 kW |
| Lungime | 3870 mm |
| Lățime | 1550 mm |
| Înălțime | 2460 mm |
| Greutate | 7400 kg |
Reglarea opritoarelor și a axelor
Reglarea automată a retragerii opritoarelor pe axa X și reglarea axei R, opțional manuală. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.


Opțional este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoire pas cu pas
Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, este necesară efectuarea unor calcule care presupun cunoașterea câtorva parametri-cheie ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe partea interioară a îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale care trebuie realizate pentru a obține o tablă îndoită cu o rază specifică; cu cât numărul de îndoiri este mai mare, cu atât unghiul fiecărei îndoiri este mai mic și, în consecință, arcul este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.
Deși întregul proces de îndoire pas cu pas poate părea destul de complicat, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua, în multe privințe, sarcinile operatorului.
Compensarea automată a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această dotare este opțională.
Compensarea manuală a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această dotare este opțională.

Subansamble de înaltă calitate
- Sistem electric: componente marca Schneider/Delta/Eaton.


Control și funcționalitate

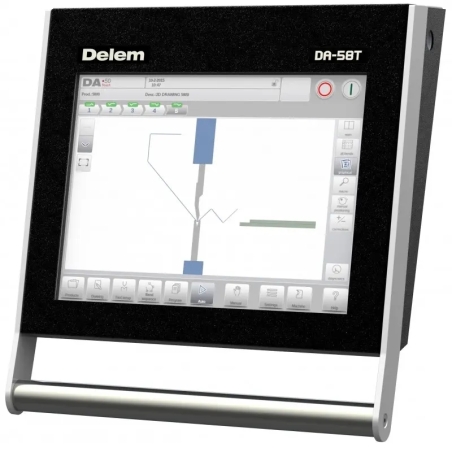

DELEM DA-58T
- Ecran tactil: 10", montat pe un braț mobil, oferind libertate de lucru pe întregul câmp de operare al mașinii.
- Programabilitate: posibilitate de salvare a până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptare flexibilă la diverse sarcini.
- Operare ergonomică: meniu intuitiv cu prescurtări în limba engleză, pentru o învățare rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.
DA-53T+2D

- Afișaj: tactil 10,1" TFT LCD.
- Culoare: color.
- Software extern: licență offline pe stație Profile-53TL pentru crearea secvențelor de îndoire pe PC.
- Sistem de operare: Windows.
- Procesor: 200 MHz.
- Memorie internă: 1GB.
- Comenzi: în limba română.
- Controlul coliziunilor: logică de control care exclude coliziunile între axele de lucru.
- Bibliotecă de scule: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe: previzualizare grafică și catalogarea produselor.
- Bază de materiale: posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Desenarea piesei: crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Program de îndoire: crearea programului pe baza desenului introdus, în format 2D.
- Previzualizare în timp real: lucru pe mașină cu vizualizarea 2D a secvenței de îndoire.
- Simulare 2D: previzualizarea coliziunilor prin simulare pas cu pas.
- Mesaje de avertizare: de exemplu, la depășirea rezistenței sculelor.
- Editarea programului: posibilitatea schimbării ordinii îndoirii și modificării pașilor programului.
- Corecții: introducerea și salvarea corecțiilor în memorie.
- Mod manual: posibilitatea lucrului în mod manual.
- Poziționare manuală: poziționare pe axele opritorului.
- Controlul axelor: logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Cursa traversei: calcul automat al cursei traversei de îndoire.
- Forța de îndoire: calcul automat în funcție de material.
- Poziția opritorului: calcul automat.
- Raza și desfășurarea: calcul automat al razei interioare și al desfășurării materialului.
- Copii de siguranță: posibilitatea realizării copiilor pentru produse și scule.
- Conectivitate: port USB.
DA-58T

- Afișaj: tactil 15" TFT LCD.
- Culoare: color.
- Software extern: licență offline pe stație Profile-53TL pentru crearea secvențelor de îndoire pe PC.
- Sistem de operare: Windows.
- Procesor: 200 MHz.
- Memorie RAM: 4Mb.
- Număr maxim de programe: 9999 (max. 25 pași).
- Repetări ale pasului: maximum 99.
- Comenzi: în limba română.
- Controlul coliziunilor: logică de control care exclude coliziunile între axele de lucru.
- Bibliotecă de scule: 30 poansoane și 60 matrițe.
- Prezentarea bibliotecii: descriptivă și grafică.
- Bibliotecă de programe: previzualizare grafică și catalogarea produselor.
- Bază de materiale: posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Desenarea piesei: crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Program de îndoire: crearea programului pe baza desenului introdus, în format 2D.
- Previzualizare în timp real: lucru pe mașină cu vizualizarea 2D a secvenței de îndoire.
- Simulare 2D: previzualizarea coliziunilor prin simulare pas cu pas.
- Mesaje de avertizare: de exemplu, la depășirea rezistenței sculelor.
- Editarea programului: posibilitatea schimbării ordinii îndoirii, modificării pașilor programului și introducerii și salvării corecțiilor în memorie.
- Mod manual: posibilitatea lucrului în mod manual.
- Poziționare manuală: posibilitatea poziționării pe axele opritorului.
- Controlul axelor: logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Cursa traversei: calcul automat al cursei traversei de îndoire.
- Forța de îndoire: calcul automat în funcție de material.
- Poziția opritorului: calcul automat.
- Raza și desfășurarea: calcul automat al razei interioare și al desfășurării materialului.
- Copii de siguranță: posibilitatea realizării copiilor pentru produse și scule.
- Conectivitate: port USB.
- Salvarea datelor: posibilitatea realizării de copii de siguranță pentru produse și scule.

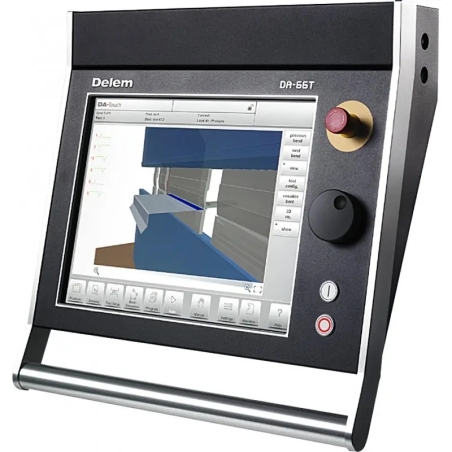

DA-66T

- Afișaj: tactil 17" TFT LCD.
- Culoare: color.
- Software extern: licență pe stație LITE T2D pentru crearea secvențelor de îndoire pe PC.
- Controler: intuitiv, cu comenzi în limba română.
- Sistem de operare: Windows CE.
- Memorie RAM: 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Repetări ale pasului: maximum 99.
- Desenarea piesei: crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Program de îndoire: generarea automată pe baza desenului piesei, în format 2D.
- Calcule automate: cursa traversei și forța de îndoire în funcție de material.
- Setarea opritorului: automată, conform programului de îndoire, cu vizualizare 3D a procesului prin simulare pas cu pas.
- Degetele opritorului: setare automată în funcție de segmentul poansonului și al matriței.
- Mesaje de coliziune: avertizare privind coliziunea sculei cu materialul.
- Depășirea forței: mesaje de avertizare la depășirea forței admise a sculelor.
- Ordinea îndoirilor: poate fi schimbată.
- Desfășurarea tablei: calcul automat.
- Corectarea pașilor: posibilitatea corectării pașilor individuali ai programului.
- Modificarea programului: posibilitatea modificării ordinii de îndoire și corectării pașilor.
- Comandă manuală: comanda axelor opritorului cu rotiță de navigare.
- Mod manual: posibilitatea lucrului în mod manual.
- Materiale: bază de materiale.
- Scule: bibliotecă de poansoane și matrițe.
- Bibliotecă de programe: previzualizare grafică și catalogarea produselor.
- Contorizare: contor de curse și ore de lucru.
- Conectivitate: port USB.
- Copii de siguranță: posibilitatea realizării copiilor pentru produse și scule.
DA-69T

- Afișaj: tactil 17" TFT LCD.
- Culoare: color.
- Software extern: licență pe stație LITE T3D pentru crearea secvențelor de îndoire pe PC.
- Controler: intuitiv, cu comenzi în limba română.
- Sistem de operare: Windows CE.
- Memorie RAM: 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Repetări ale pasului: maximum 99.
- Import fișiere: DXF.
- Import funcții 3D: IGES și SAT din programul LITE T3D.
- Desenarea piesei: crearea desenului piesei îndoite pe ecranul controlerului, în format 3D.
- Program de îndoire: generarea automată pe baza desenului piesei, în format 3D.
- Calcule automate: cursa traversei și forța de îndoire în funcție de material.
- Setarea opritorului: automată, conform programului de îndoire.
- Vizualizare 3D: simularea pas cu pas a procesului de îndoire.
CYBELEC 12

- Afișaj: tactil 12" TFT LCD.
- Culoare: color.
- Controler: intuitiv, cu comenzi în limba română.
- Sistem de operare: Windows CE.
- Număr maxim de poansoane: 100.
- Capacitate poansoane: maximum 100.
- Număr maxim de programe: 300.
- Repetări ale pasului: maximum 24.
- Număr maxim de materiale: 10.
- Interfață HMI: prietenoasă pentru utilizator.
- Vizualizare: desen grafic al profilului 2D și vizualizare 3D.
- Secvență de îndoire: automată.
- Precizia îndoirii: susținută de algoritmi avansați.
- Mod de lucru: Tandem.
- Import: scule.
- Îndoire: inițială/finală.
- Măsurarea unghiului: acceptată.
- Coduri de bare: suport pentru cititor.
- Industrie 4.0: configurabilă.
Mașina combină tehnologia avansată cu operarea simplă, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Subansamblele de calitate și protecțiile avansate susțin fiabilitatea și siguranța în utilizare.
Siguranță
Sistemele și componentele de protecție sunt concepute pentru siguranța operatorului în timpul procesului de îndoire.
Sistem de siguranță cu laser
Sistemul de siguranță cu laser este inclus în configurația standard, protejează operatorul și accelerează de peste două ori procesul de îndoire.

Conexiuni hidraulice și supape de siguranță de top, proiectate în Polonia.


Protecțiile de tip porți sau cortine luminoase care nu respectă normele CE pot expune operatorii la riscuri. Echipamentele de protecție trebuie verificate pentru conformitate și utilizare corectă.
Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța la lucru.
- Suporturi: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.




Suporturile urmăritoare cu servomotoare permit îndoirea tablelor cu dimensiuni mai mari. Odată cu momentul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele abkant sunt echipate cu o serie de protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță spate și întrerupătoare de urgență ușor accesibile.
Mașina include o instrucțiune de utilizare clară și detaliată, în limba română.
Declarația CE nu indică singură configurația completă de siguranță a mașinii. Sunt importante sistemele de protecție cu care aceasta este echipată.


SCO – sistem de răcire a uleiului
Sistemul este inclus în configurația standard și menține stabilitatea parametrilor de lucru ai mașinii chiar și după utilizare îndelungată și continuă.
Prinderea poansoanelor și matrițelor
- Configurație standard: matrițe împărțite, multi-canelate, pe patru fețe, precum și poansoane segmentate.
- Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele abkant CORMAK, care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: se realizează din lateralul mașinii, iar blocarea se face cu ajutorul șuruburilor.
Alegerea matriței și a poansonului
În funcție de efectul final, este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători continue ale îndoirii și pot corecta abaterile în timpul procesului, astfel încât rezultatul să fie cât mai precis.

În funcție de forța de apăsare a presei, poansoanele și matrițele segmentate pot avea lungimi diferite.



Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 7400 kg
- Putere motor
- 9,5 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Întrerupător
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Limbi panou de control
- Română
- Interfață de comunicație
- USB
- Distanță între coloane
- 2700 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 2460 mm
- Lățime
- 1550 mm
- Lungime
- 3870 mm
- Grosime maximă tablă
- 6 mm (S235)
- Forță nominală
- 1250 kN
- Lungime maximă de îndoire
- 3200 mm
- Adâncime gât
- 320 mm
- Cursă traversă
- 120 mm
- Înălțime maximă de deschidere
- 390 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Automată
- Acționare opritor spate
- Servomotor cu encodere
- Acționare axă R
- Servomotor cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125×3200 DA-58T
Presa hidraulică CNC CORMAK Servo Elite 125×3200 DA-58T permite îndoirea precisă a tablei prin alegerea corespunzătoare a poansoanelor și matrițelor.
Modelul este echipat standard cu controlerul DELEM DA-58T, fiind disponibile opțional controlerele DELEM DA53T, DA-66T, DA69T și CYBELEC 12 pentru realizarea operațiunilor solicitante de îndoire.
Echipamentul potrivit începe cu o discuție.
Ai nevoie de detalii tehnice sau de o ofertă? Alege cum dorești să ne contactezi.
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Recenzie produs
-
Recenzii (0)
-
Evaluare ridicată
-
Cele mai recente
