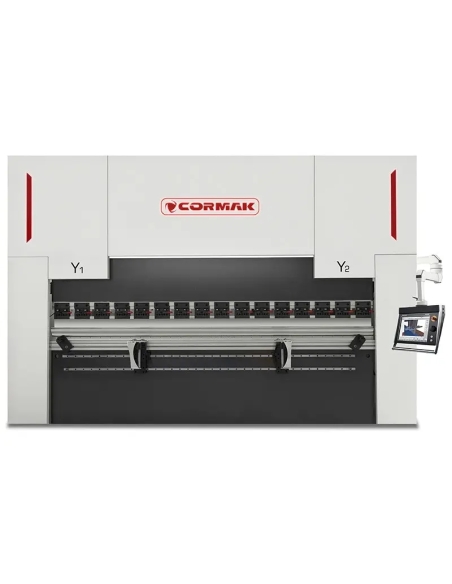

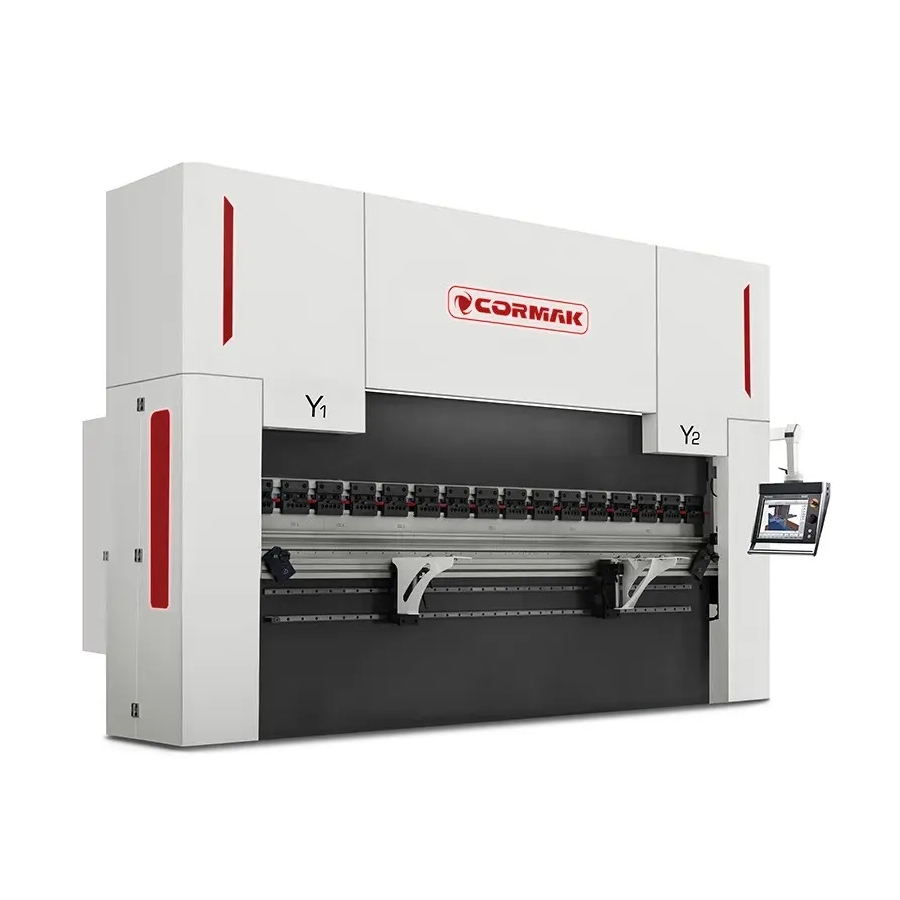

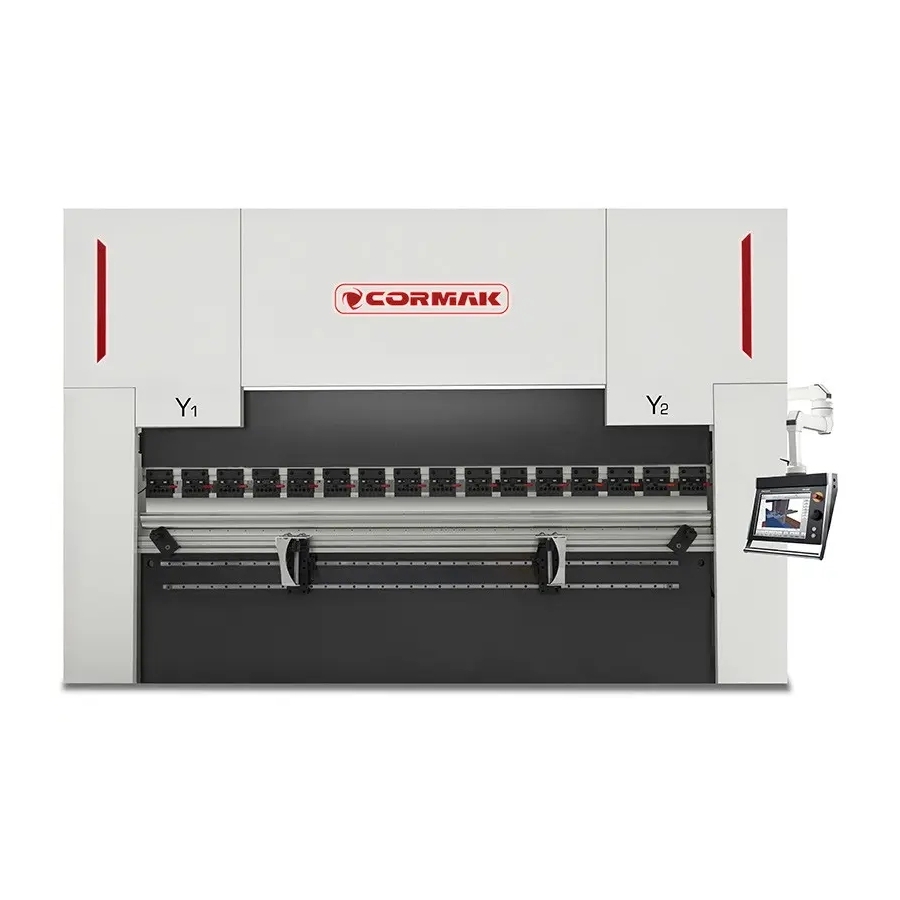

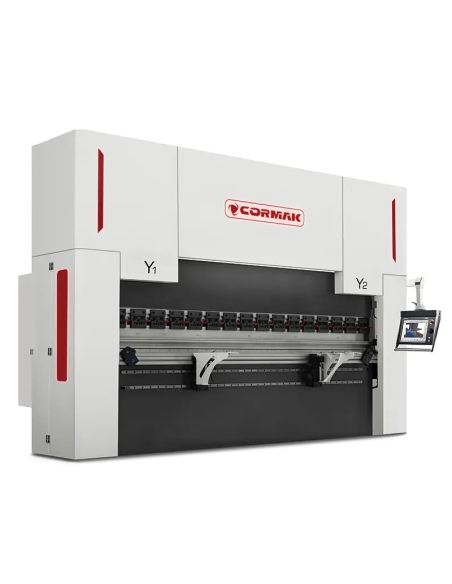

Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 300×5000 DA-58T
Configurația prezentată este una dintre cele mai des alese, fiind o opțiune testată și eficientă pentru producția de serie.
Caracteristici principale

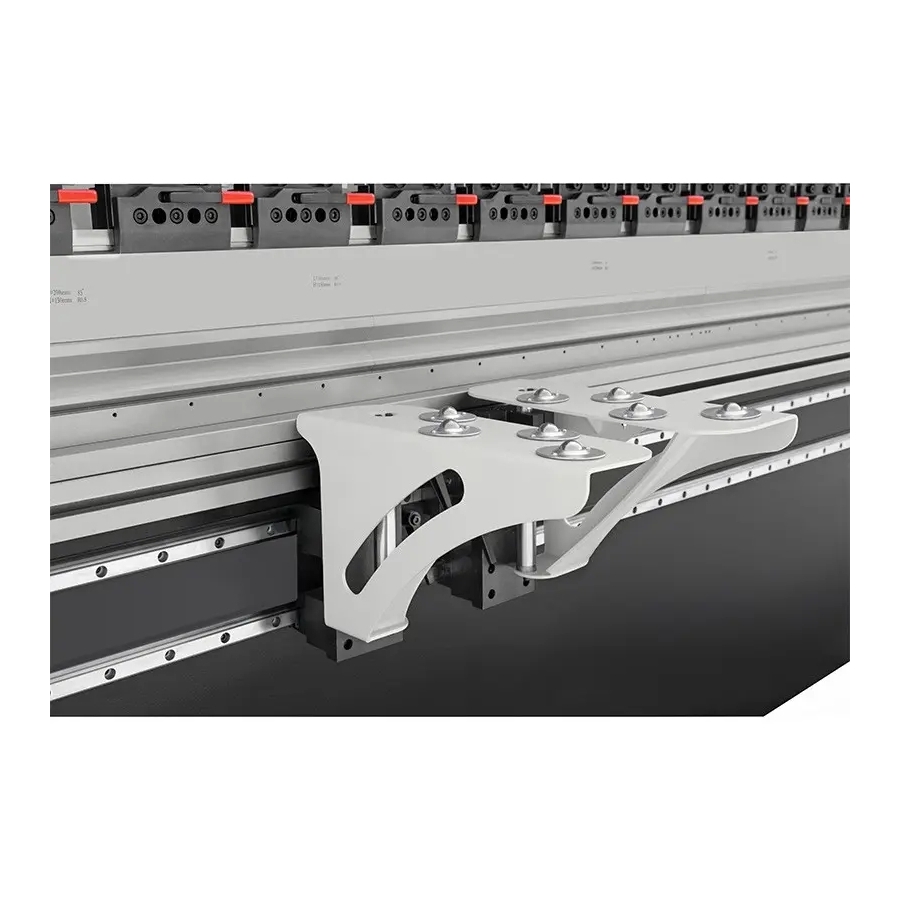

- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

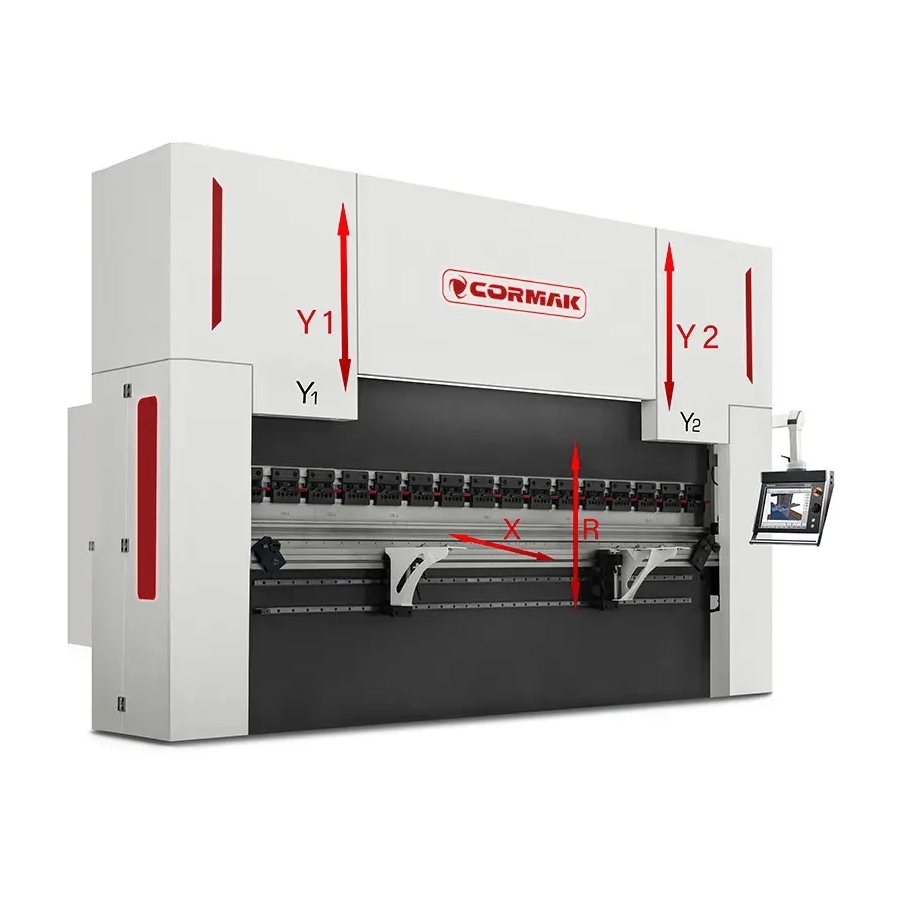

- Reglaj axe Y1, Y2: servomotoare cu encodere.
- Reglaj axă X: servomotor cu encoder pentru opritorul din spate.

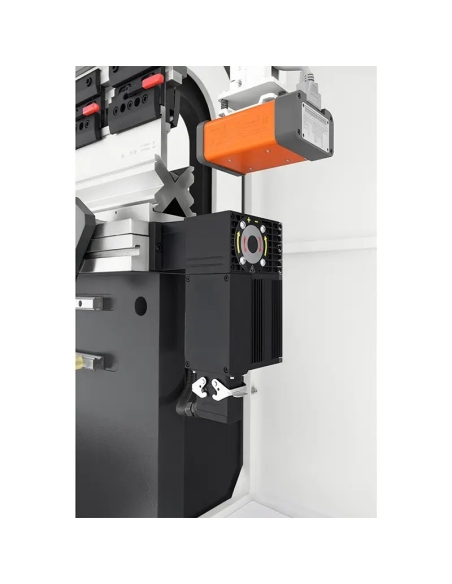

- Reglaj axă R: servomotor cu encoder.
- Compensarea deflexiei: reglare automată a săgeții de deflexie.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 12,0 mm |
| Forța nominală | 2500 kN |
| Lungime maximă tablă îndoită | 5000 mm |
| Adâncimea gâtului | 400 mm |
| Cursa maximă a grinzii mobile | 250 mm |
| Înălțime maximă de deschidere | 540mm |
| Distanța între cadre | 4100 mm |
| Cursa opritorului din spate | 600 mm |
| Puterea motorului | 22,0 kW |
| Lungime | 5100 mm |
| Lățime | 2000 mm |
| Înălțime | 3050 mm |
| Greutate | 19700 kg |

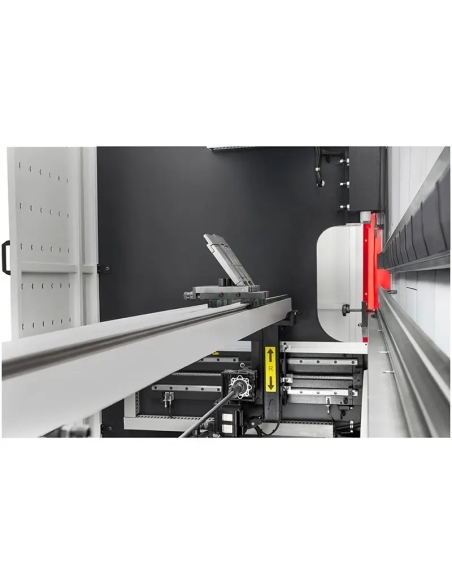

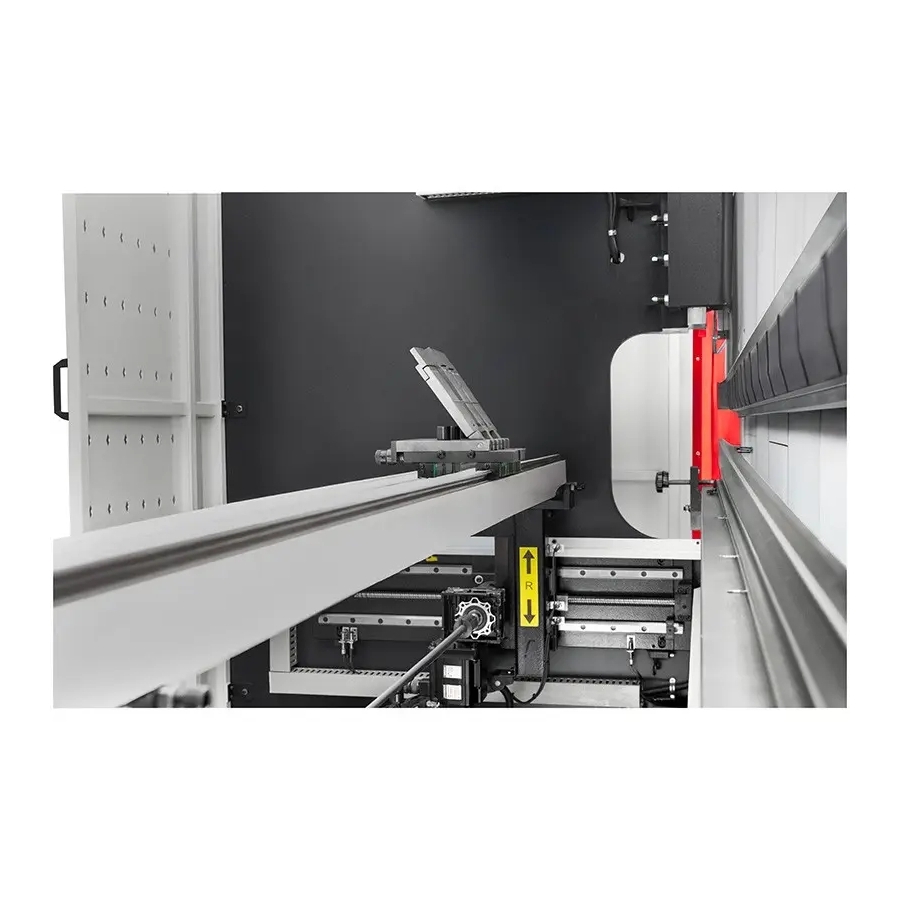

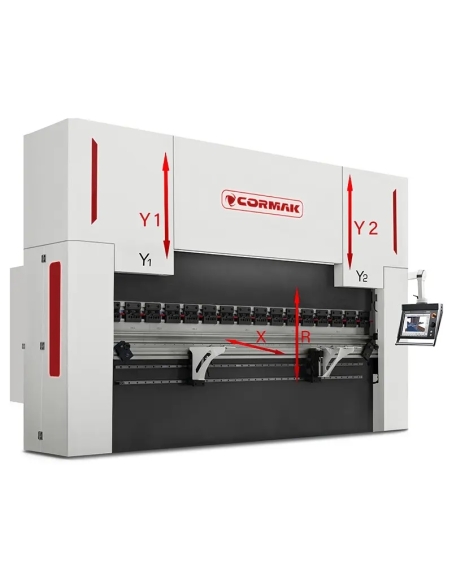

Reglarea axelor opritorului
Reglarea automată a retragerii opritoarelor pe axa X și a axei R este disponibilă, iar reglarea manuală a axei R este opțională. Axa R facilitează îndoirea razelor mai mari, de exemplu prin îndoire în pași.
Opțional, degetele pot fi reglate pe axele Z1, Z2, R1, R2, X1 și X2 cu ajutorul servomotoarelor.
Îndoirea în pași
Pentru obținerea unui rezultat satisfăcător la îndoirea în pași sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale care trebuie executate pentru obținerea tablei îndoite la o anumită rază. Cu cât sunt realizate mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul rezultat este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile realizate în timpul procesului.
Deși procesul de îndoire în pași poate părea complex, utilajele și software-ul CORMAK pot prelua automat numeroase sarcini ale operatorului.

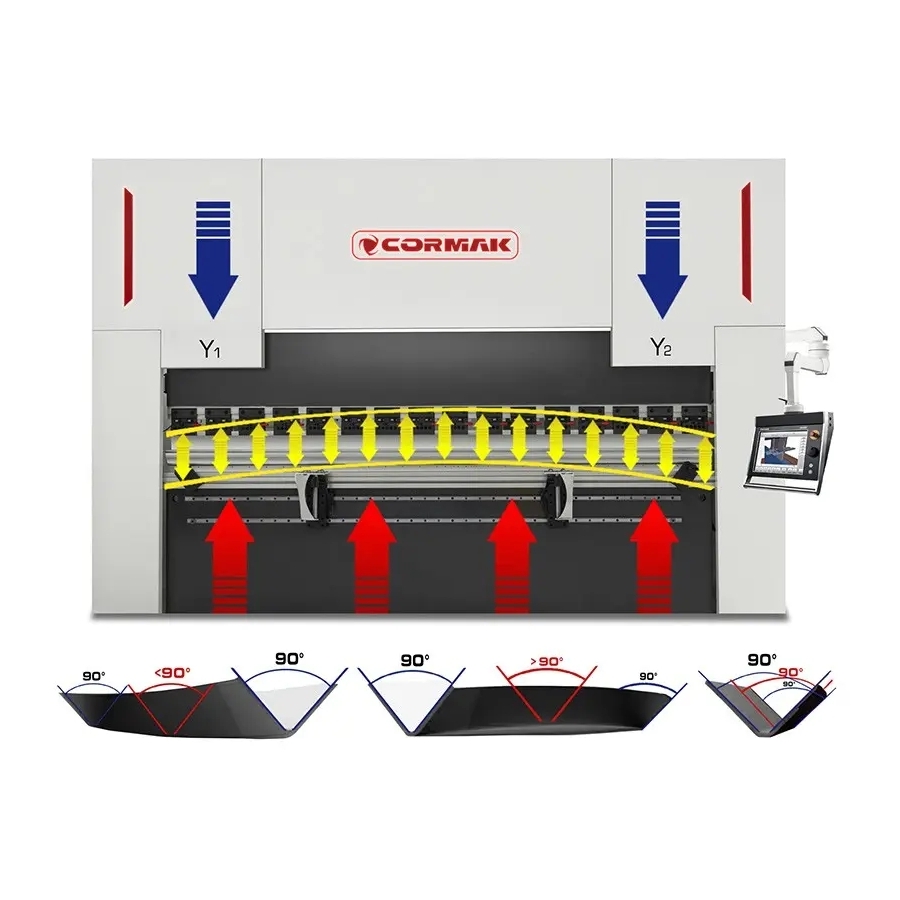

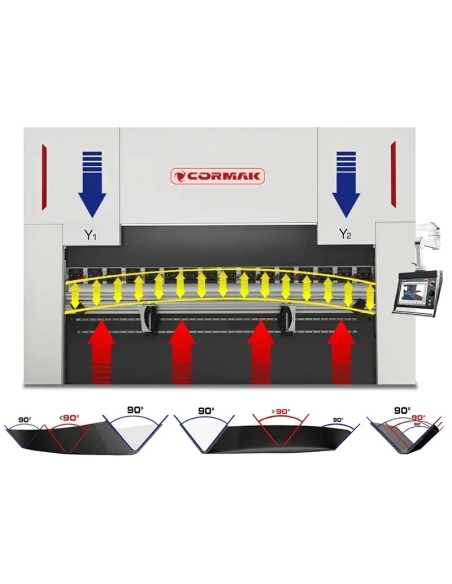

Compensarea automată a săgeții de deflexie
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.
Compensarea manuală a săgeții de deflexie
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.
Subansamble de înaltă calitate
- Sistem electric: componente Schneider/Delta/Eaton.
Control și funcționalitate

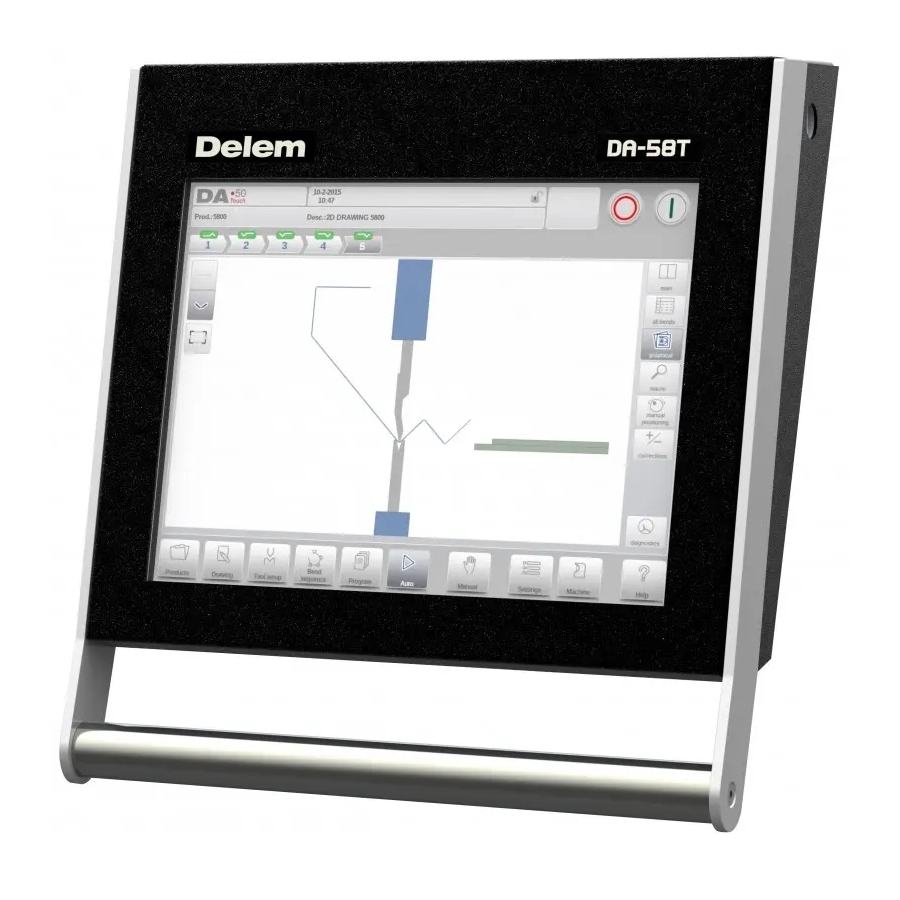

Controlerul DELEM DA-58T este echipat cu un ecran tactil de 10", instalat pe un braț mobil, oferind libertate de lucru în întreaga zonă de operare a mașinii.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la diverse sarcini.
- Operare ergonomică: meniul intuitiv, cu prescurtări în limba engleză, facilitează utilizarea rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.
Controler DELEM DA-53T+2D
Afișaj: tactil 10,1" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de comandă care previne coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului 2D al piesei îndoite pe afișajul controlerului.
- Crearea programului de îndoire pe baza desenului 2D introdus.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu previzualizarea pas cu pas a coliziunilor.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Schimbarea ordinii îndoiturilor și modificarea pașilor programului.
- Introducerea și salvarea corecțiilor în memorie.
- Lucru în mod manual.
- Poziționarea manuală a axelor opritorului.
- Logică pentru eliminarea coliziunilor între axele X, R, Y1 și Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășuratei materialului.
- Realizarea copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DELEM DA-58T
Afișaj: tactil 15" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999 (maximum 25 pași).
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de comandă care previne coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului 2D al piesei îndoite pe afișaj.
- Crearea programului de îndoire pe baza desenului 2D introdus.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței.
- Simulare 2D cu previzualizarea pas cu pas a coliziunilor.
- Sistem de avertizare, de exemplu la depășirea rezistenței sculelor.
- Schimbarea ordinii îndoirii, modificarea pașilor programului și introducerea și salvarea corecțiilor în memorie.
- Lucru în mod manual.
- Poziționarea manuală a axelor opritorului și logică pentru eliminarea coliziunilor între axele X, R, Y1 și Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășuratei materialului.
- Realizarea copiilor de siguranță pentru produse și scule.
- Port USB.

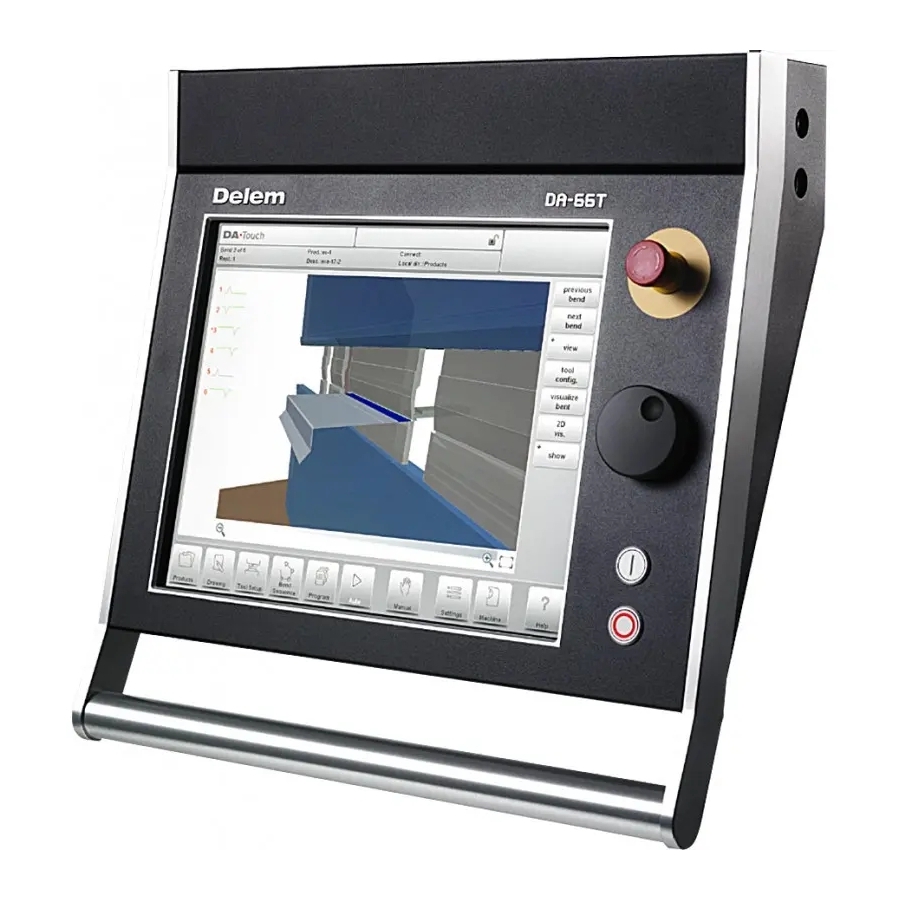

Controler DELEM DA-66T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Crearea desenului 2D al piesei îndoite pe afișaj.
- Generarea automată a programului de îndoire pe baza desenului 2D.
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, prin simulare pas cu pas.
- Setarea automată a degetelor opritorului conform segmentului selectat de poanson și matriță.
- Mesaje privind coliziunea sculei cu materialul.
- Avertizări la depășirea forței admise a sculelor.
- Schimbarea ordinii îndoiturilor.
- Calcul automat al desfășuratei tablei.
- Corectarea pașilor programului.
- Schimbarea ordinii îndoirii și corectarea pașilor.
- Control manual al axelor opritorului cu rotița de navigare.
- Lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de funcționare.
- Port USB.
- Realizarea copiilor de siguranță pentru produse și scule.
Controler DELEM DA-69T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Import de fișiere DXF.
- Import de funcții 3D în formatele IGES și SAT din programul LITE T3D.
- Crearea desenului 3D al piesei îndoite pe afișaj.
- Generarea automată a programului de îndoire pe baza desenului 3D.
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului.
- Vizualizarea 3D a procesului de îndoire, prin simulare pas cu pas.
Controler CYBELEC 12
Afișaj: tactil 12" TFT LCD, color.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții:
- Interfață HMI intuitivă.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă datorită algoritmilor avansați.
- Funcție tandem.
- Import de scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina combină tehnologia avansată cu operarea simplă și poate fi utilizată atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Componentele și protecțiile integrate contribuie la fiabilitatea și siguranța în utilizare.
Siguranță

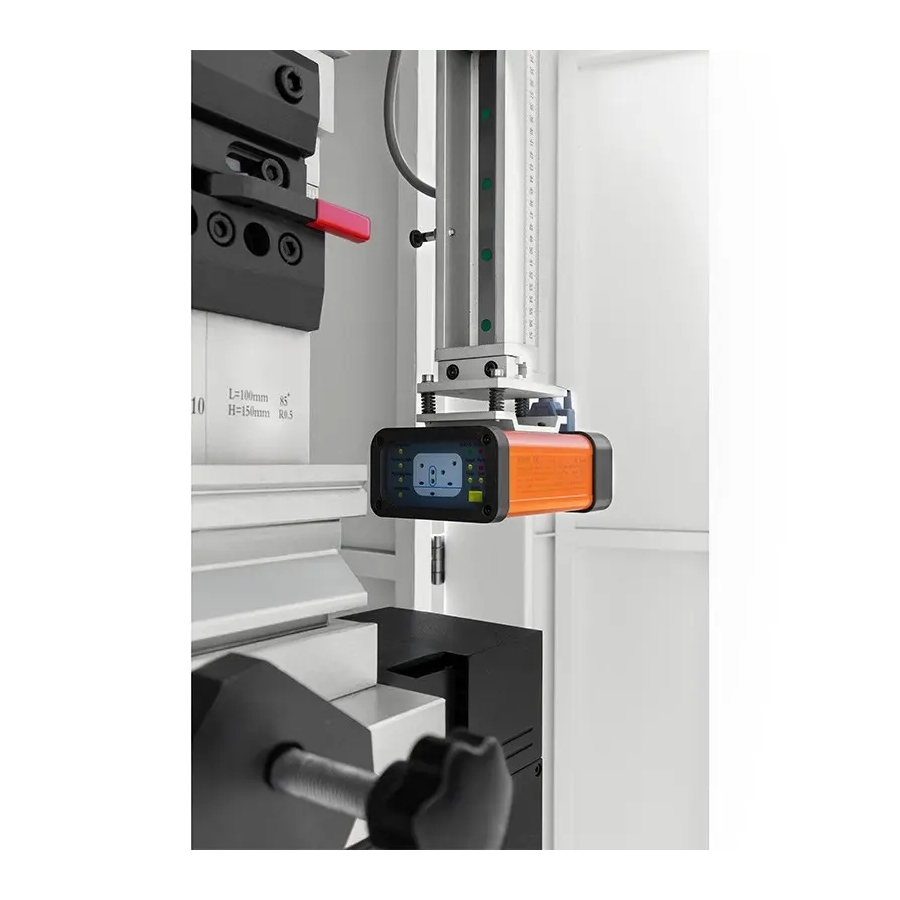

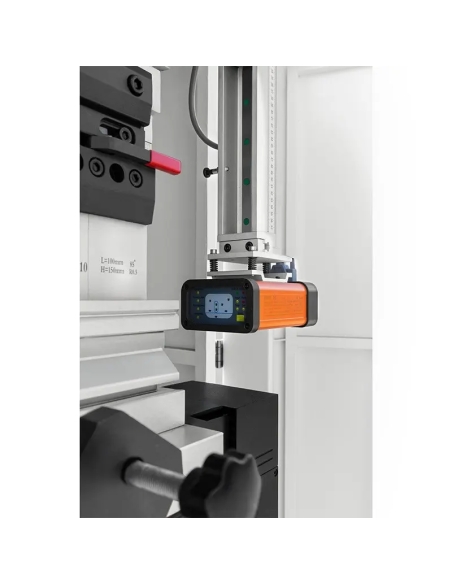

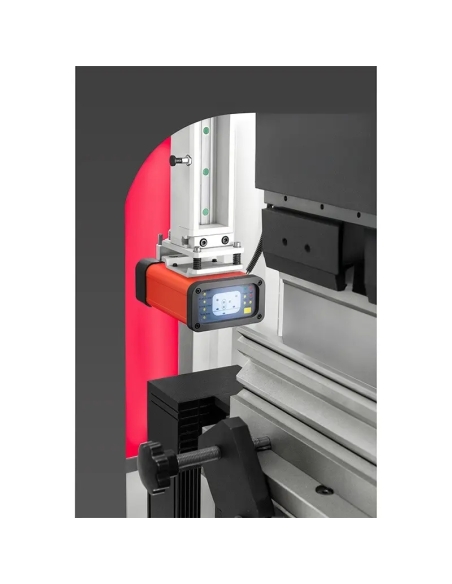

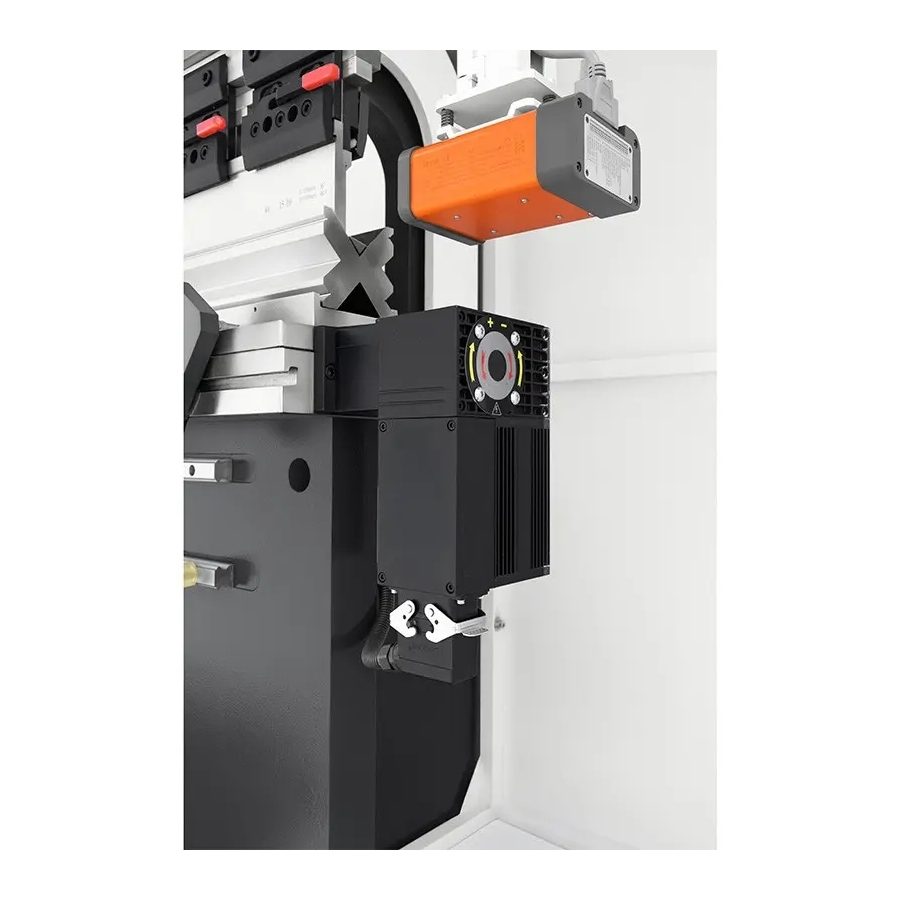

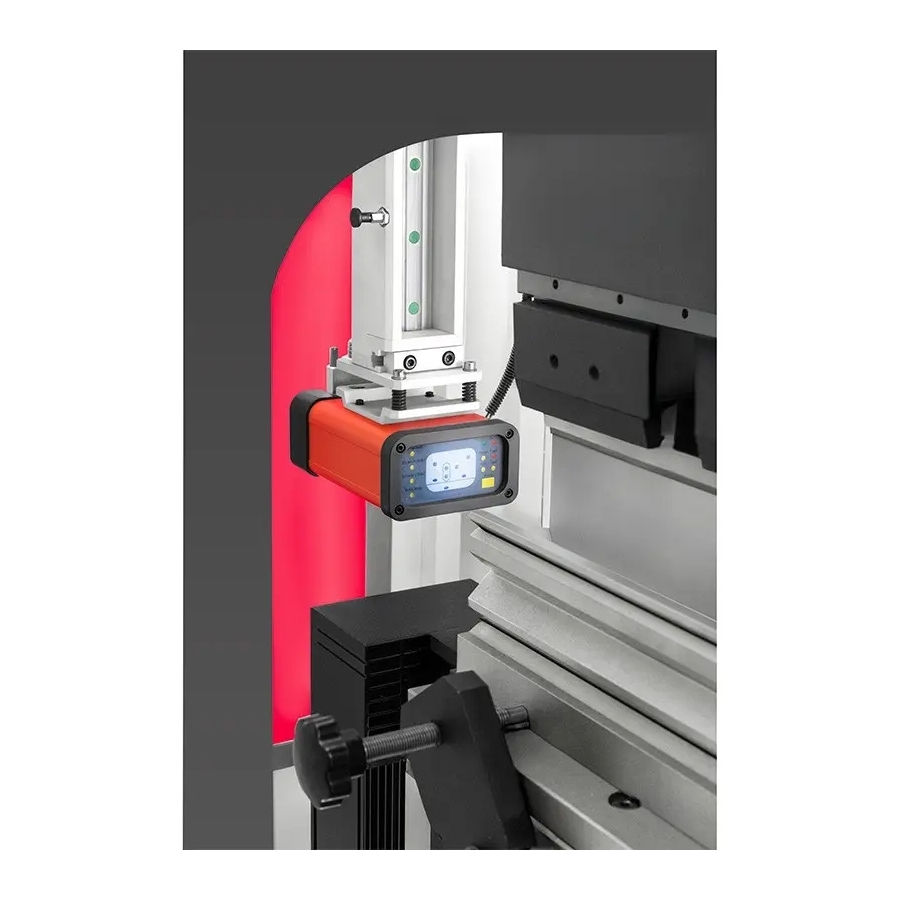

Sistemul laser de siguranță de clasă superioară protejează operatorul și accelerează de peste două ori procesul de îndoire.
Mașina utilizează conexiuni hidraulice și supape de siguranță proiectate în Polonia.
Protecțiile de tip porți sau cortine luminoase trebuie să respecte standardele CE pentru a preveni expunerea operatorilor la riscuri.
Protecții de siguranță conforme CE
Ergonomie și facilități suplimentare
- Controler mobil pe braț articulat.
- Iluminare LED: crește confortul și siguranța în lucru.

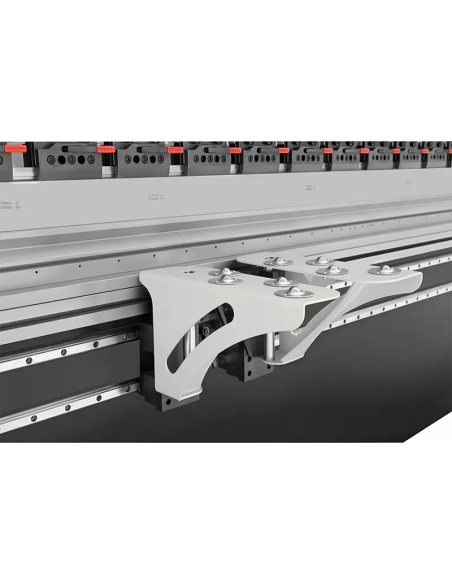

- Suporturi pe ghidaje liniare.
- Suporturi urmăritoare opționale.
Suporturile urmăritoare acționate de servomotoare permit îndoirea tablelor de dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla la un unghi care previne deformarea arcului îndoit și contribuie la păstrarea unghiului setat.
Presele abkant sunt echipate cu marcaje vizibile, apărători laterale, poartă de siguranță în spate și opritoare de urgență ușor accesibile.
Fiecare mașină este însoțită de un manual de utilizare clar și detaliat în limba română.
Declarația CE nu asigură singură siguranța mașinii; sistemele cu care aceasta este echipată sunt esențiale.
SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului este inclus în configurația standard și asigură stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

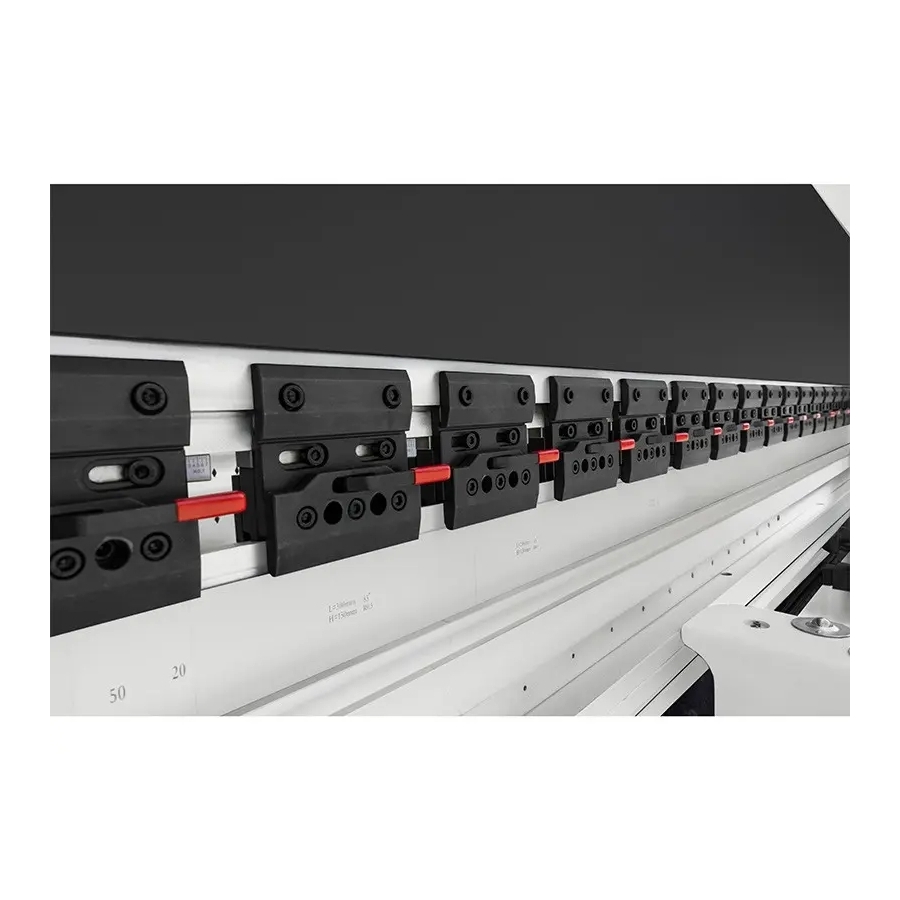

Prinderea poansoanelor și a matrițelor
- Configurație standard: matrițe divizate, cu caneluri multiple pe patru fețe, precum și poansoane divizate.

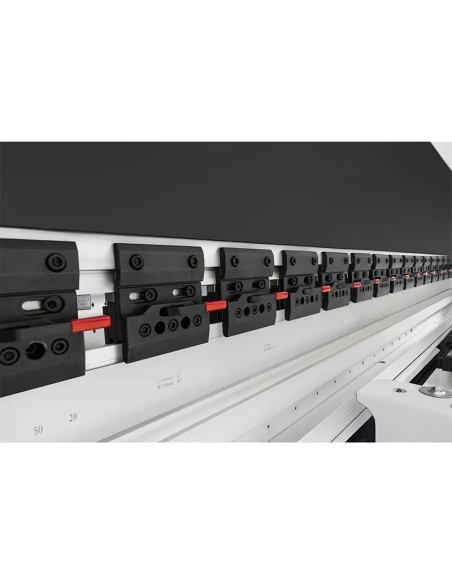

- Sistem de prindere: sistem manual tip AMADA, european, care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă selectarea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.
Presele abkant CORMAK efectuează măsurători continue ale îndoiturii și pot corecta abaterile în timpul procesului.
În funcție de forța de presare a utilajului, poansoanele și matrițele divizate pot avea lungimi diferite.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 19700 kg
- Putere motor
- 22 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Da
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 10″
15″ (DA-58T) - Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Limbi panou de control
- Română
- Interfață de comunicație
- USB
- Distanță între coloane
- 4100 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 3050 mm
- Lățime
- 2000 mm
- Lungime
- 5100 mm
- Grosime maximă tablă
- până la 12 mm (S235)
- Forță nominală
- 2500 kN
- Lungime maximă de îndoire
- 5000 mm
- Adâncime gât
- 400 mm
- Cursă traversă
- 250 mm
- Înălțime maximă de deschidere
- 540 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Servoacționare cu encodere
- Acționare opritor spate
- Servomotor cu encodere
- Acționare axă R
- Reglare manuală disponibilă
Servomotor cu encoder - Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 300×5000 DA-58T
Evaluare:
(0)
CK.2849
Presa hidraulică CNC CORMAK Servo Elite 300×5000 este un echipament avansat pentru îndoirea precisă a tablei, cu poansoane și matrițe alese corespunzător, echipat standard cu controlerul DELEM DA-58T.
Opțional, poate fi echipată cu controlerele DELEM DA53T, DA-66T, DA69T sau CYBELEC 12, care oferă o gamă largă de funcții pentru operațiuni solicitante de îndoire.
Mai multe date tehnice
Termen de livrare :
aproximativ 5 - 14 zile, în funcție de stoc
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 3200 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160×3200 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125×4000 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 40×1600 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Abcant hidraulic CNC cu servomotor CORMAK ELITE 40×2500 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125×3200 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Mașină hidraulică CNC de îndoit tablă CORMAK Servo Elite 40×1600 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 125×2500 DA-53TX
Recenzie produs
-
Recenzii (0)
-
High rating
-
Latest
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 300×5000 DA-58T
Configurația prezentată este una dintre cele mai des alese, fiind o opțiune testată și eficientă pentru producția de serie.
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: servomotoare cu encodere.
- Reglaj axă X: servomotor cu encoder pentru opritorul din spate.
- Reglaj axă R: servomotor cu encoder.
- Compensarea deflexiei: reglare automată a săgeții de deflexie.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 12,0 mm |
| Forța nominală | 2500 kN |
| Lungime maximă tablă îndoită | 5000 mm |
| Adâncimea gâtului | 400 mm |
| Cursa maximă a grinzii mobile | 250 mm |
| Înălțime maximă de deschidere | 540mm |
| Distanța între cadre | 4100 mm |
| Cursa opritorului din spate | 600 mm |
| Puterea motorului | 22,0 kW |
| Lungime | 5100 mm |
| Lățime | 2000 mm |
| Înălțime | 3050 mm |
| Greutate | 19700 kg |
Reglarea axelor opritorului
Reglarea automată a retragerii opritoarelor pe axa X și a axei R este disponibilă, iar reglarea manuală a axei R este opțională. Axa R facilitează îndoirea razelor mai mari, de exemplu prin îndoire în pași.
Opțional, degetele pot fi reglate pe axele Z1, Z2, R1, R2, X1 și X2 cu ajutorul servomotoarelor.
Îndoirea în pași
Pentru obținerea unui rezultat satisfăcător la îndoirea în pași sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale care trebuie executate pentru obținerea tablei îndoite la o anumită rază. Cu cât sunt realizate mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul rezultat este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile realizate în timpul procesului.
Deși procesul de îndoire în pași poate părea complex, utilajele și software-ul CORMAK pot prelua automat numeroase sarcini ale operatorului.
Compensarea automată a săgeții de deflexie
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.
Compensarea manuală a săgeții de deflexie
Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.
Subansamble de înaltă calitate
- Sistem electric: componente Schneider/Delta/Eaton.
Control și funcționalitate
Controlerul DELEM DA-58T este echipat cu un ecran tactil de 10", instalat pe un braț mobil, oferind libertate de lucru în întreaga zonă de operare a mașinii.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la diverse sarcini.
- Operare ergonomică: meniul intuitiv, cu prescurtări în limba engleză, facilitează utilizarea rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.
Controler DELEM DA-53T+2D
Afișaj: tactil 10,1" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de comandă care previne coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului 2D al piesei îndoite pe afișajul controlerului.
- Crearea programului de îndoire pe baza desenului 2D introdus.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu previzualizarea pas cu pas a coliziunilor.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Schimbarea ordinii îndoiturilor și modificarea pașilor programului.
- Introducerea și salvarea corecțiilor în memorie.
- Lucru în mod manual.
- Poziționarea manuală a axelor opritorului.
- Logică pentru eliminarea coliziunilor între axele X, R, Y1 și Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășuratei materialului.
- Realizarea copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DELEM DA-58T
Afișaj: tactil 15" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999 (maximum 25 pași).
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de comandă care previne coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului 2D al piesei îndoite pe afișaj.
- Crearea programului de îndoire pe baza desenului 2D introdus.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței.
- Simulare 2D cu previzualizarea pas cu pas a coliziunilor.
- Sistem de avertizare, de exemplu la depășirea rezistenței sculelor.
- Schimbarea ordinii îndoirii, modificarea pașilor programului și introducerea și salvarea corecțiilor în memorie.
- Lucru în mod manual.
- Poziționarea manuală a axelor opritorului și logică pentru eliminarea coliziunilor între axele X, R, Y1 și Y2.
- Calcul automat al cursei grinzii de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășuratei materialului.
- Realizarea copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DELEM DA-66T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Crearea desenului 2D al piesei îndoite pe afișaj.
- Generarea automată a programului de îndoire pe baza desenului 2D.
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, prin simulare pas cu pas.
- Setarea automată a degetelor opritorului conform segmentului selectat de poanson și matriță.
- Mesaje privind coliziunea sculei cu materialul.
- Avertizări la depășirea forței admise a sculelor.
- Schimbarea ordinii îndoiturilor.
- Calcul automat al desfășuratei tablei.
- Corectarea pașilor programului.
- Schimbarea ordinii îndoirii și corectarea pașilor.
- Control manual al axelor opritorului cu rotița de navigare.
- Lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de funcționare.
- Port USB.
- Realizarea copiilor de siguranță pentru produse și scule.
Controler DELEM DA-69T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Import de fișiere DXF.
- Import de funcții 3D în formatele IGES și SAT din programul LITE T3D.
- Crearea desenului 3D al piesei îndoite pe afișaj.
- Generarea automată a programului de îndoire pe baza desenului 3D.
- Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului.
- Vizualizarea 3D a procesului de îndoire, prin simulare pas cu pas.
Controler CYBELEC 12
Afișaj: tactil 12" TFT LCD, color.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții:
- Interfață HMI intuitivă.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă datorită algoritmilor avansați.
- Funcție tandem.
- Import de scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina combină tehnologia avansată cu operarea simplă și poate fi utilizată atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Componentele și protecțiile integrate contribuie la fiabilitatea și siguranța în utilizare.
Siguranță
Sistemul laser de siguranță de clasă superioară protejează operatorul și accelerează de peste două ori procesul de îndoire.
Mașina utilizează conexiuni hidraulice și supape de siguranță proiectate în Polonia.
Protecțiile de tip porți sau cortine luminoase trebuie să respecte standardele CE pentru a preveni expunerea operatorilor la riscuri.
Protecții de siguranță conforme CE
Ergonomie și facilități suplimentare
- Controler mobil pe braț articulat.
- Iluminare LED: crește confortul și siguranța în lucru.
- Suporturi pe ghidaje liniare.
- Suporturi urmăritoare opționale.
Suporturile urmăritoare acționate de servomotoare permit îndoirea tablelor de dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla la un unghi care previne deformarea arcului îndoit și contribuie la păstrarea unghiului setat.
Presele abkant sunt echipate cu marcaje vizibile, apărători laterale, poartă de siguranță în spate și opritoare de urgență ușor accesibile.
Fiecare mașină este însoțită de un manual de utilizare clar și detaliat în limba română.
Declarația CE nu asigură singură siguranța mașinii; sistemele cu care aceasta este echipată sunt esențiale.
SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului este inclus în configurația standard și asigură stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.
Prinderea poansoanelor și a matrițelor
- Configurație standard: matrițe divizate, cu caneluri multiple pe patru fețe, precum și poansoane divizate.
- Sistem de prindere: sistem manual tip AMADA, european, care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă selectarea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.
Presele abkant CORMAK efectuează măsurători continue ale îndoiturii și pot corecta abaterile în timpul procesului.
În funcție de forța de presare a utilajului, poansoanele și matrițele divizate pot avea lungimi diferite.
Prezentare video
| Tip mașină | Presă abkant CNC |
|---|---|
| Limba instrucțiunilor | Română |
| Greutate | 19700 kg |
| Putere motor | 22 kW |
| Material prelucrat | Oțel S235 |
| Tip acționare | Hidraulică |
| Tip afișaj | LCD TFT tactil color |
| Producători componente electronice |
|
| Controler | DELEM DA-58T |
| Procesor controler | 200 MHz |
| Sistem de operare | Windows |
| Oprire de urgență | Da |
| Iluminare de lucru | LED |
| Tip comandă | CNC |
| Diagonală ecran |
|
| Reglare panou de comandă | Mobil, pe braț articulat |
| Axe acționate de servomotoare |
|
| Conformitate apărători | Conforme CE |
| Limbi panou de control | Română |
| Interfață de comunicație | USB |
| Distanță între coloane | 4100 mm |
| Sistem de prindere | Manuală, bilaterală, rapidă, tip AMADA (European) |
| Înălțime | 3050 mm |
| Lățime | 2000 mm |
| Lungime | 5100 mm |
| Grosime maximă tablă | până la 12 mm (S235) |
| Forță nominală | 2500 kN |
| Lungime maximă de îndoire | 5000 mm |
| Adâncime gât | 400 mm |
| Cursă traversă | 250 mm |
| Înălțime maximă de deschidere | 540 mm |
| Deplasare opritor spate | 600 mm |
| Număr suporturi frontale | 2 |
| Reglare axe Y1 și Y2 | Servoacționare cu encodere |
| Acționare opritor spate | Servomotor cu encodere |
| Acționare axă R |
|
| Sistem de siguranță cu laser | Da |
| Răcire ulei | Da |
| Memorie RAM | 4 MB |
| Număr programe | Până la 2000 / 9999 (DA-58T) |
| Pași per program | 30 / maximum 25 (DA-58T) |
| Repetări per pas | Maximum 99 |
| Compensare deformare |
|
| Software extern | Profile-53TL (licență offline) |
Contact Cormak Romania: 0775333666
Masini prelucrare metal
- Ferăstraie pentru metal
- Strunguri pentru metal
- Mașini de găurit și frezat metal
- Mașini pentru șlefuit metal
- Masini de slefuit cu banda
- Mașini pentru îndoit țevi și profile
- Mașini de filetat
- Polizoare și șlefuitoare cu discuri
- Exhaustoare pentru șpan metalic
- Mașini de dălțuit, broșare
- Mașini universale de ascuțit
- Poziționere pentru sudură
Masini prelucrare lemn
- Routere CNC
- Ferastraie circulare de formatizat
- Masini pentru aplicat cant si accesorii
- Ferastraie circulare cu masa
- Masini de frezat cu ax inferior
- Exhaustoare, Aspiratoare rumegus si praf
- Masini pentru slefuit lemn
- Fierastraie panglica pentru lemn
- Masini de rindeluit si degrosat
- Masini combinate prelucrare lemn
- Exhaustoare tip masa
- Masini de gaurit, scobit si mortezat
- Ventilator radial rumegus
- Ventilatoare radiale industriale
- Masini de ascutit panze si cutite
- Despicatoare de lemn si tocatoare
- Gatere pentru lemn
