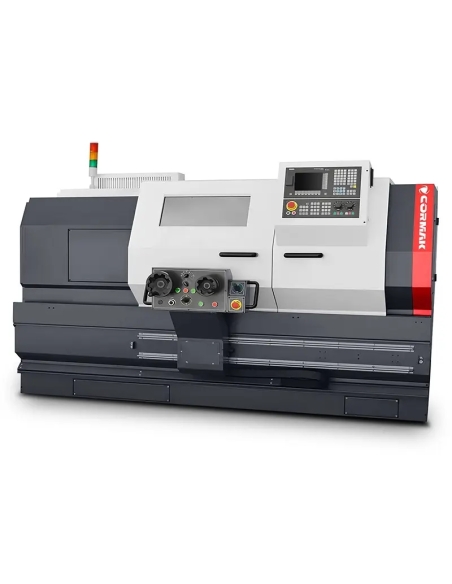

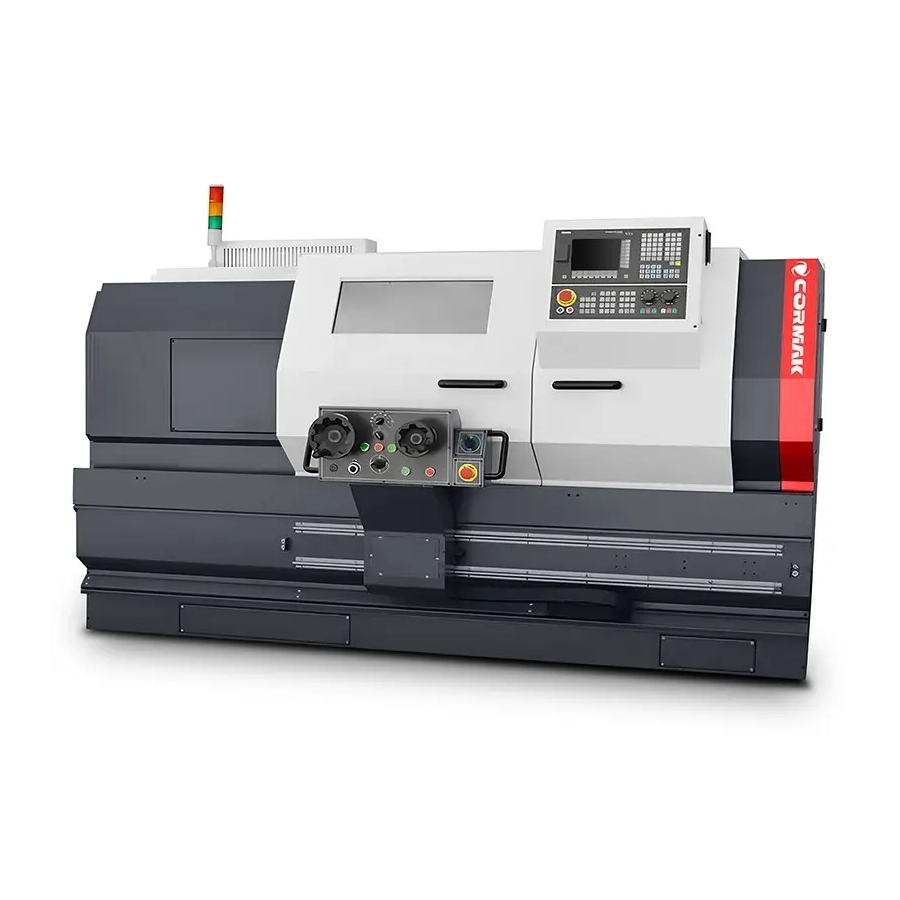

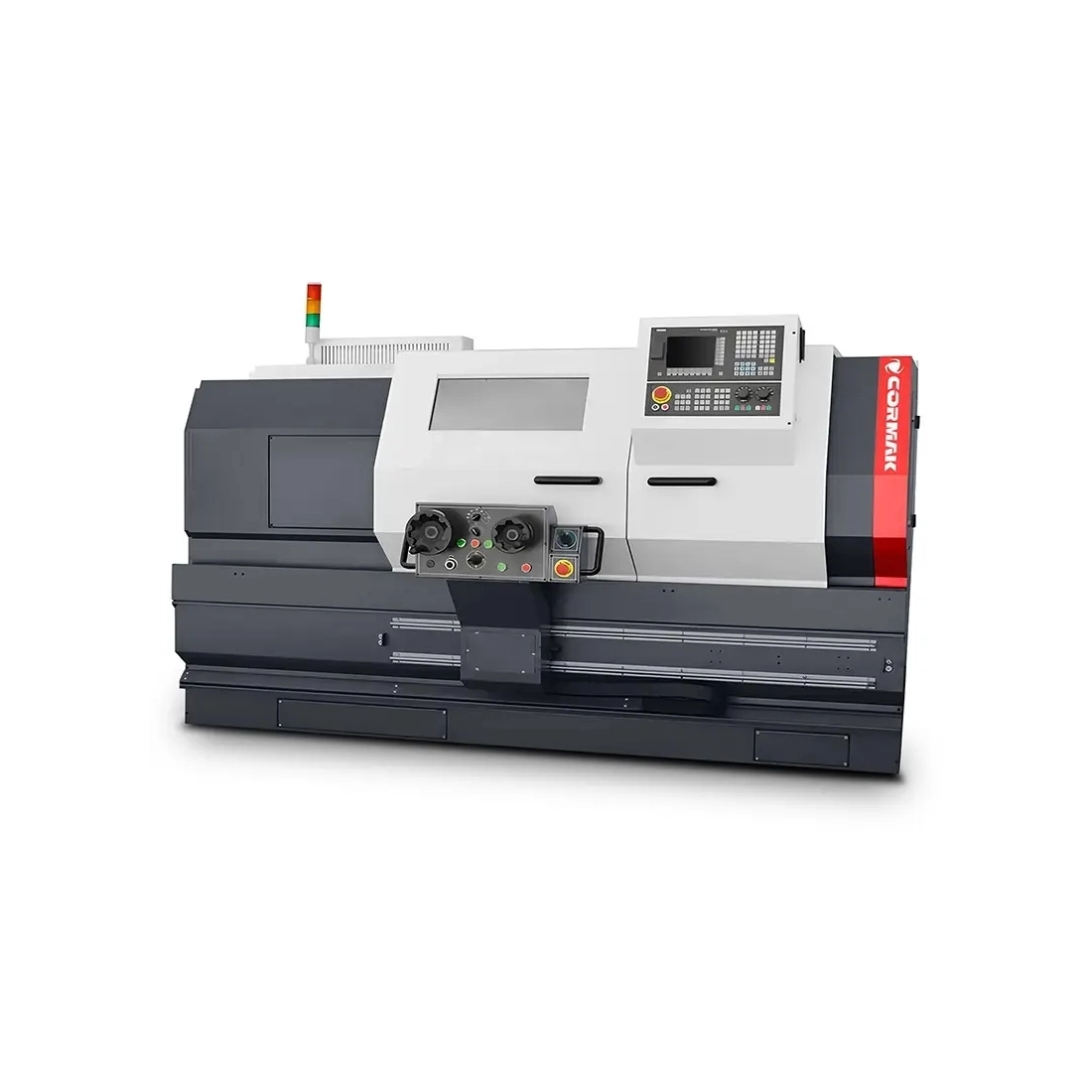

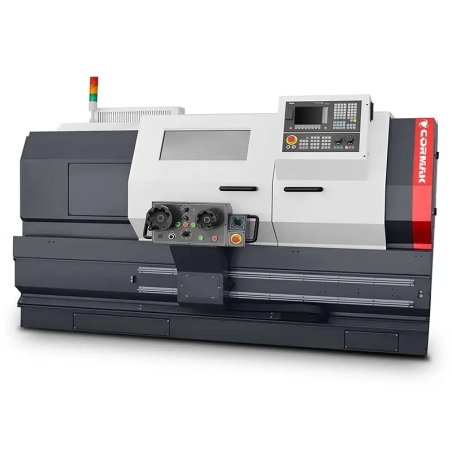

Strung CNC 410x1000 este un strung numeric avansat, conceput pentru prelucrarea precisa a metalului in medii industriale. Echipat cu un pat inclinat si control SINUMERIK 808D, acest strung CNC pentru metal ofera rigiditate si precizie ridicata la prelucrarea pieselor cu o lungime de pana la 1000 mm Un avantaj major este motorul dinamic al arborelui si procesele automatizate, care sporesc eficienta productiei in intreprinderile mici si mijlocii.

Caracteristicile principale ale strungului CNC 410x1000

Strungul industrial CNC 410x1000 combina tehnologii avansate cu o constructie compacta si solida, oferind fiabilitate si precizie in prelucrarea metalului. Sunt prezentate mai jos beneficiile cheie ale specificatiilor sale tehnice si ale constructiei, care sprijina eficienta, calitatea si flexibilitatea proceselor de productie:

• Precizia controlului axelor: Deplasarea manuala a axelor X si Z utilizand butoanele electronice si cicluri semi-automate de strunjire (de exemplu, strunjire conica, filetare) permit configurarea rapida si precisa a masinii, minimizand erorile operatorului.
• Control avansat CNC: Sistemul SINUMERIK 808D cu o interfata intuitiva si functia Teach-In accelereaza programarea ciclurilor de strunjire, reducand timpul de configurare cu 20-30% in comparatie cu strungurile traditionale.
• Rigditate ridicata a constructiei: Patul inclinat, cu latimea de 300 mm si ghidaje calite prin inductie, asigura stabilitate la prelucrarea pieselor de pana la 2400 kg, reducand vibratiile si deformarile, esentiale pentru prelucrarea precisa.
• Motor dinamic al arborelui: Motorul servo de 5,5 kW cu deschiderea arborelui de 62 mm si viteze de 35-2500 rpm permite prelucrarea eficienta a materialelor de diferite duritati, precum otelul, aluminiul sau aliajele de titan.

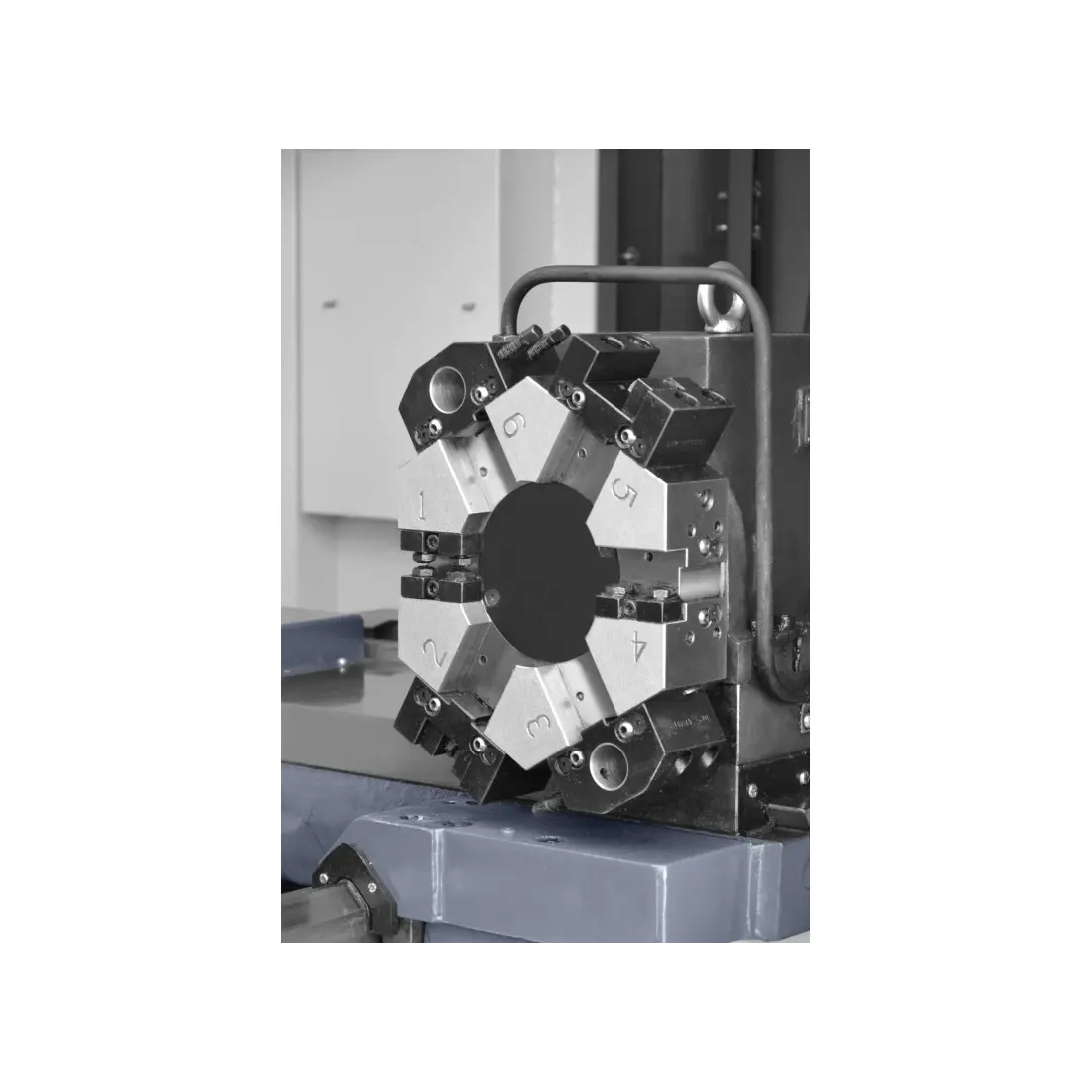

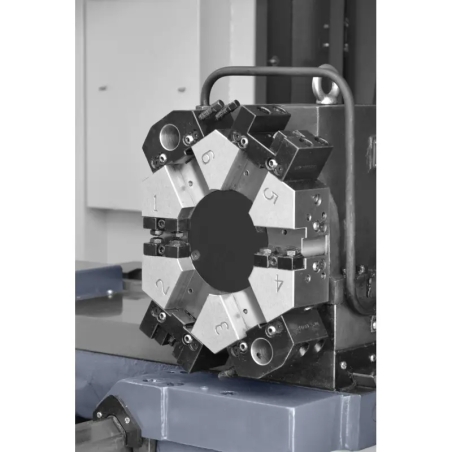

• Automatizarea proceselor: Turela cu 6 pozitii reduce timpul de schimbare a sculelor, crescand eficienta productiei detaliilor complexe cu 25-35%, esentiala pentru productia in serii mici si mijlocii.
• Costuri reduse de exploatare: Sistemul inteligent de lubrifiere centrala si suruburile de calitate superioara reduc uzura componentelor, scazand costurile de intretinere si prelungind durata de viata a masinii.
• Siguranta si ergonomie: Sistemul de racire, iluminarea halogena de 24V si conformitatea cu directivele UE asigura siguranta operatorului si confortul la locul de munca.
• Versatilitate in utilizare: Proiectat pentru strunjirea pieselor cu diametrul maxim de 410 mm, precum arbori, bucse sau flanse in atelierele mici si mijlocii, cu integrare usoara in centrele de prelucrare.
• Flexibilitate in configurare: Posibilitate de extindere cu comenzi optionale (Fanuc, Siemens 828D, GSK) si accesorii, cum ar fi mandrina hidraulica, alimentatorul de bare sau transportorul de span, pentru a adapta masina la nevoile specifice de productie.

Structura si tehnologia strungului CNC 410x1000

Strungul CNC cu pat inclinat 410x1000 este proiectat pentru durabilitate si precizie intr-un format compact. Patul inclinat, cu latimea de 300 mm, si ghidajele calite prin inductie ofera o rigiditate inalta, permitand o prelucrare stabila pentru piese cu un diametru maxim de strunjire de 410 mm (deasupra suportului 220 mm). Arborele cu deschiderea de 62 mm si flansa A2-6, antrenat de un motor servo de 5,5 kW, atinge viteze cuprinse intre 35-2500 rpm, permitand prelucrarea flexibila a materialelor de diferite duritati.

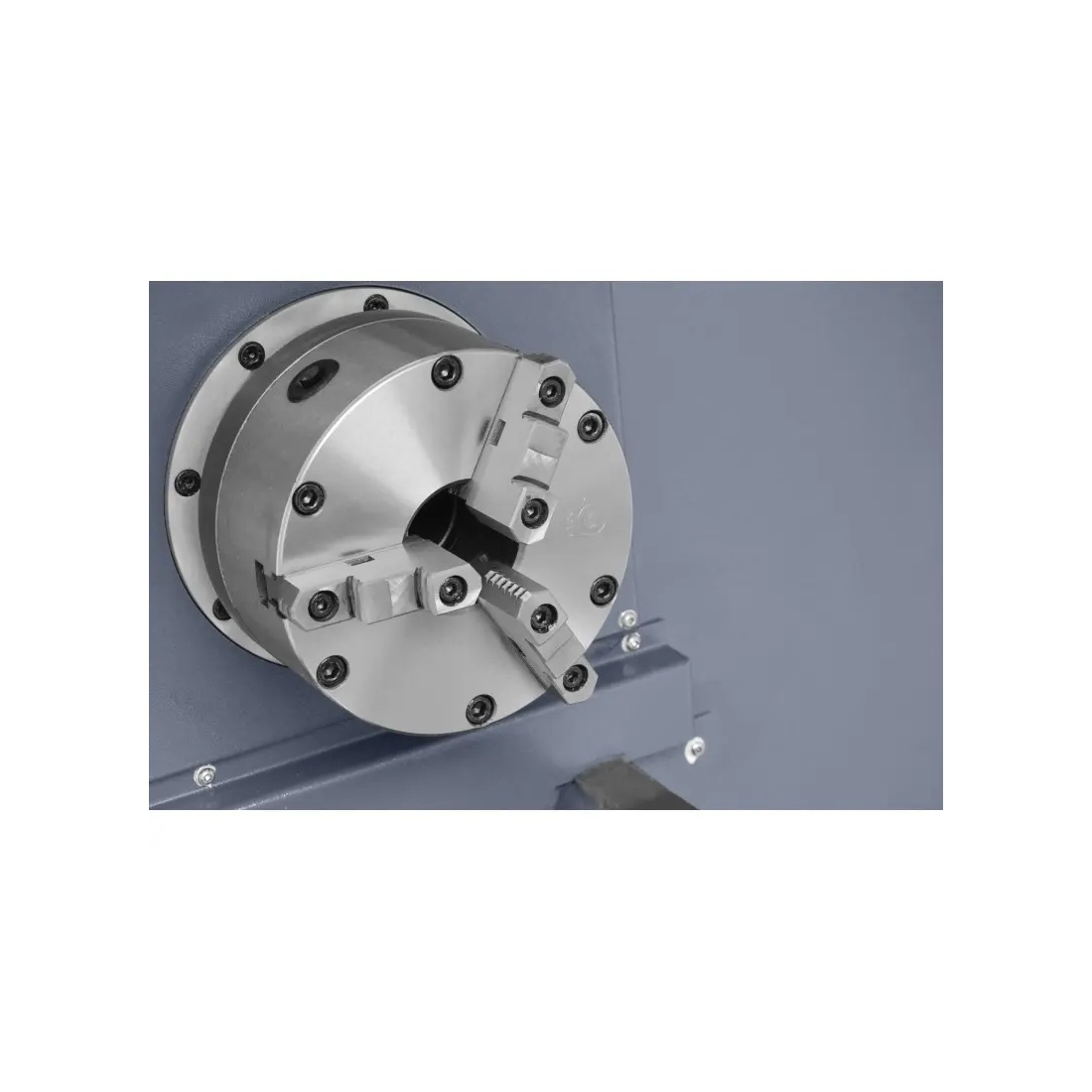

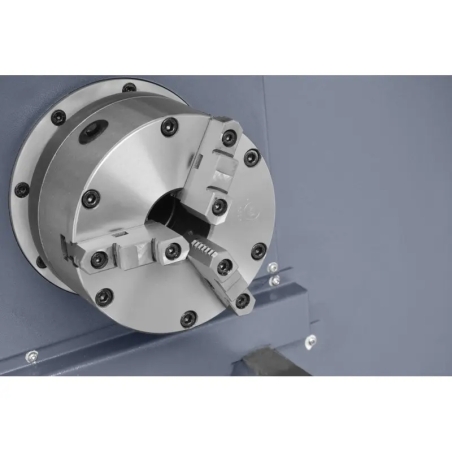

Sistemul de avans bazat pe suruburi cu bile asigura un avans rapid de 6/8 m/min pe axele X/Z, cu o deplasare maxima pe axele X/Z de 235/920 mm Lubrifierea automata a angrenajelor si ghidajelor prelungeste durata de viata a componentelor, iar turela cu 6 pozitii suporta scule de dimensiuni 20x20/25x25 mm Varful mobil cu pinol de 65 mm, cursa de 127 mm si conul MK4 asigura un sprijin stabil al pieselor, iar mandrina cu 3 falci, cu forta de prindere reglabila, garanteaza fixarea sigura a elementelor.

Precizia si eficienta operationala a strungului numeric 410x1000

Strungul CNC pentru metal 410x1000 atinge o acuratete a pozitionarii de 0,024/0,032 mm pe axele X/Z, datorita utilizarii motoarelor servo si controlului SINUMERIK 808D. Functiile de programare a ciclurilor de strunjire, precum strunjirea conica sau filetarea, permit definirea rapida a proceselor, reducand timpul de prelucrare cu 20-30% in comparatie cu strungurile conventionale. Sistemul de racire asigura stabilitatea termica, ceea ce se traduce printr-o calitate superioara a suprafetelor prelucrate, mai ales la fabricarea in serie.

Motorul dinamic al arborelui si sistemul optimizat de avans permit prelucrarea eficienta a pieselor de pana la 1000 mm, reducand deseurile de material si asigurand repetabilitate la tolerante micronice. Masina este ideala pentru aplicatii care necesita precizie inalta, cum ar fi fabricarea componentelor masinilor, a elementelor de fixare sau a pieselor auto de precizie.

Aplicatii ale strungului industrial CNC 410x1000

Strungul numeric 410x1000 este destinat intreprinderilor mici si mijlocii, specializate in prelucrarea metalului, inclusiv in industria masinilor, industria auto si industria de precizie. Masina este ideala pentru strunjirea pieselor cu diametrul maxim de 410 mm, cum ar fi arborii, bucsele, flansele sau piesele de precizie cu o greutate de pana la 2400 kg Dimensiunile compacte (2680 x 1600 x 2040 mm) permit instalarea in ateliere cu spatiu limitat, iar compatibilitatea cu sistemele CAD/CAM faciliteaza integrarea in centrele de prelucrare din liniile de productie automatizate.

Echipamente standard ale strungului CNC 410x1000

• sistem de control SINUMERIK 808D in limba polona

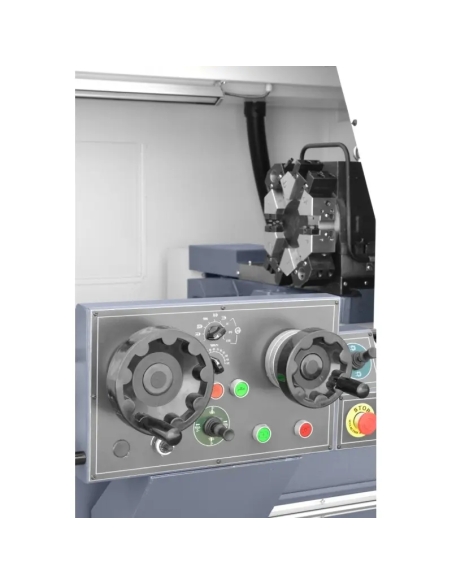

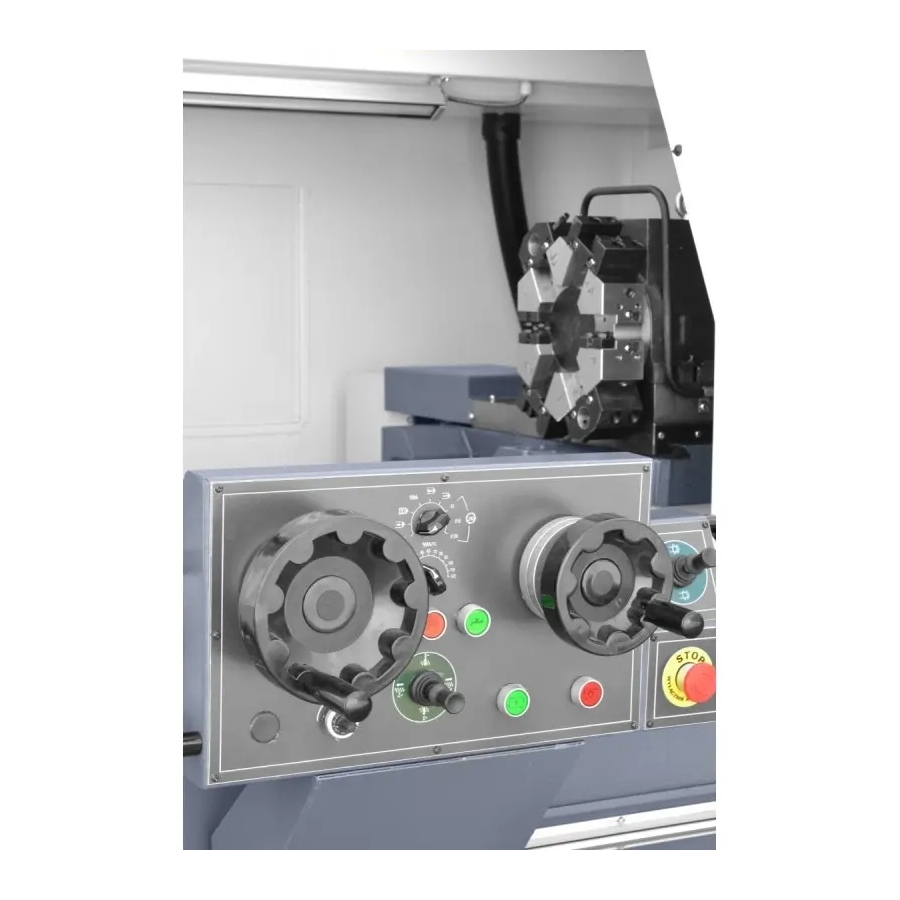

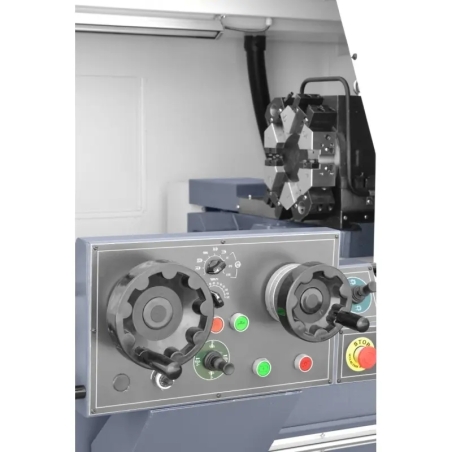

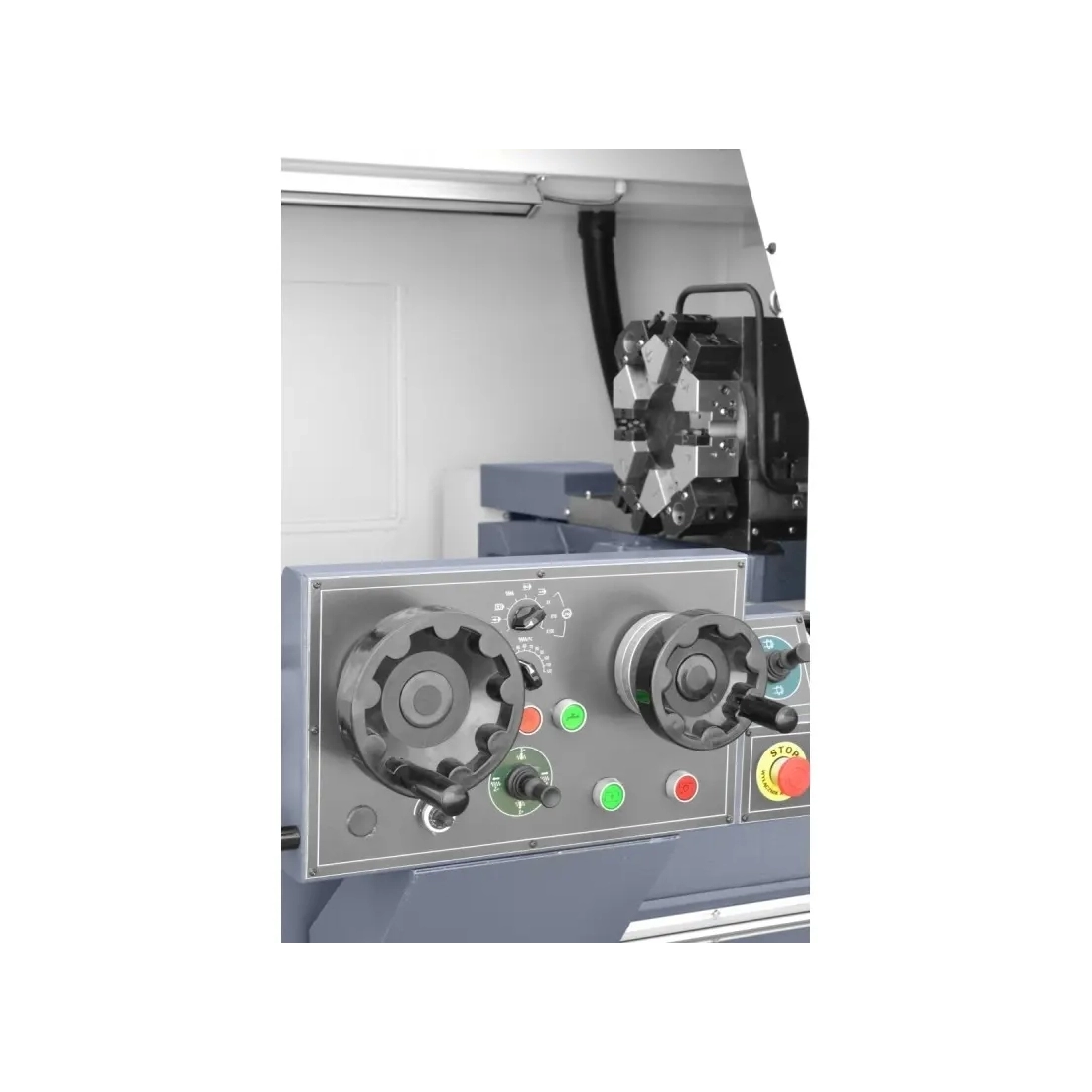

• panou pentru strunjire manuala
• functia Teach-In
• motoare servo de la SIEMENS

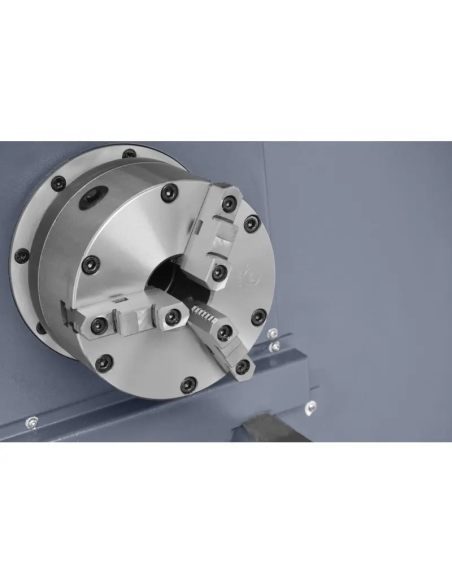

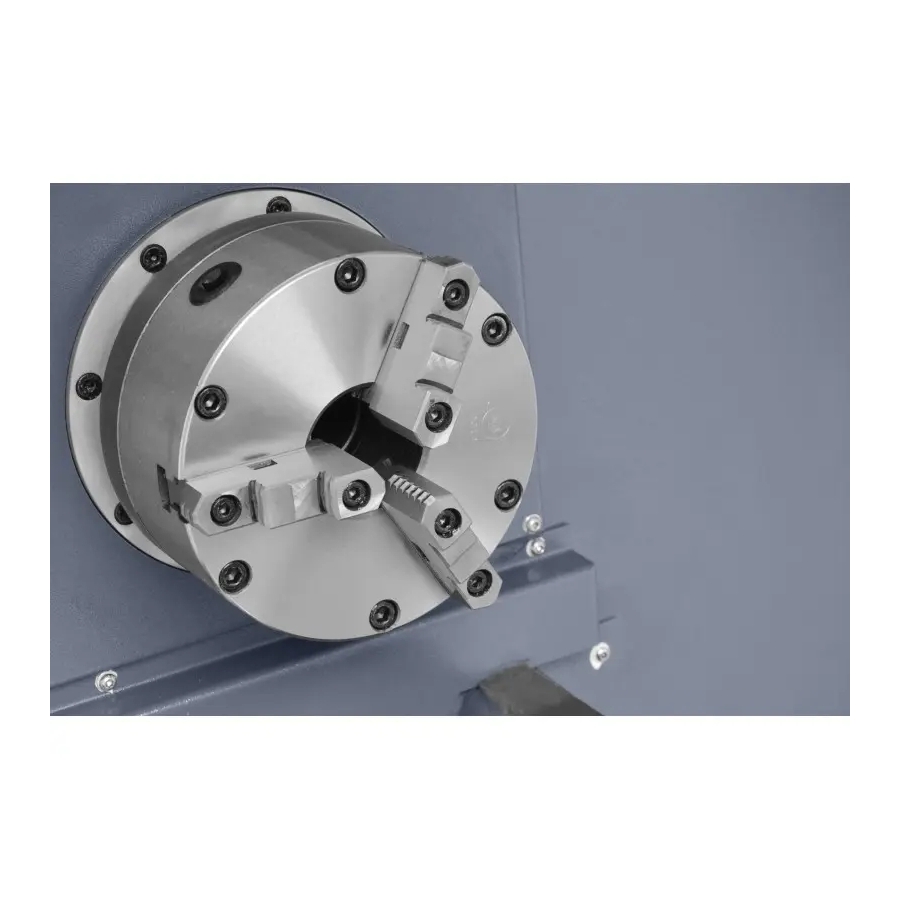

• mandrina manuala cu 3 falci

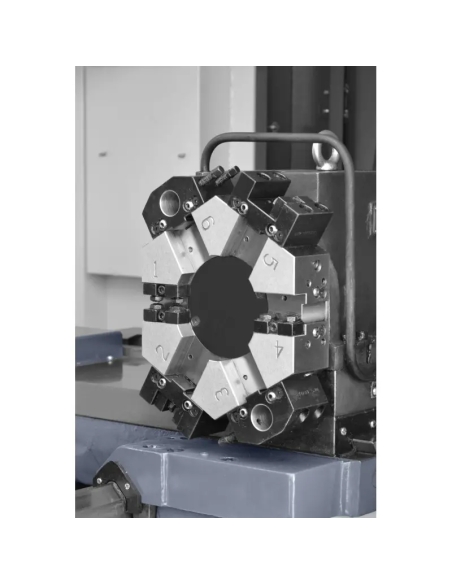

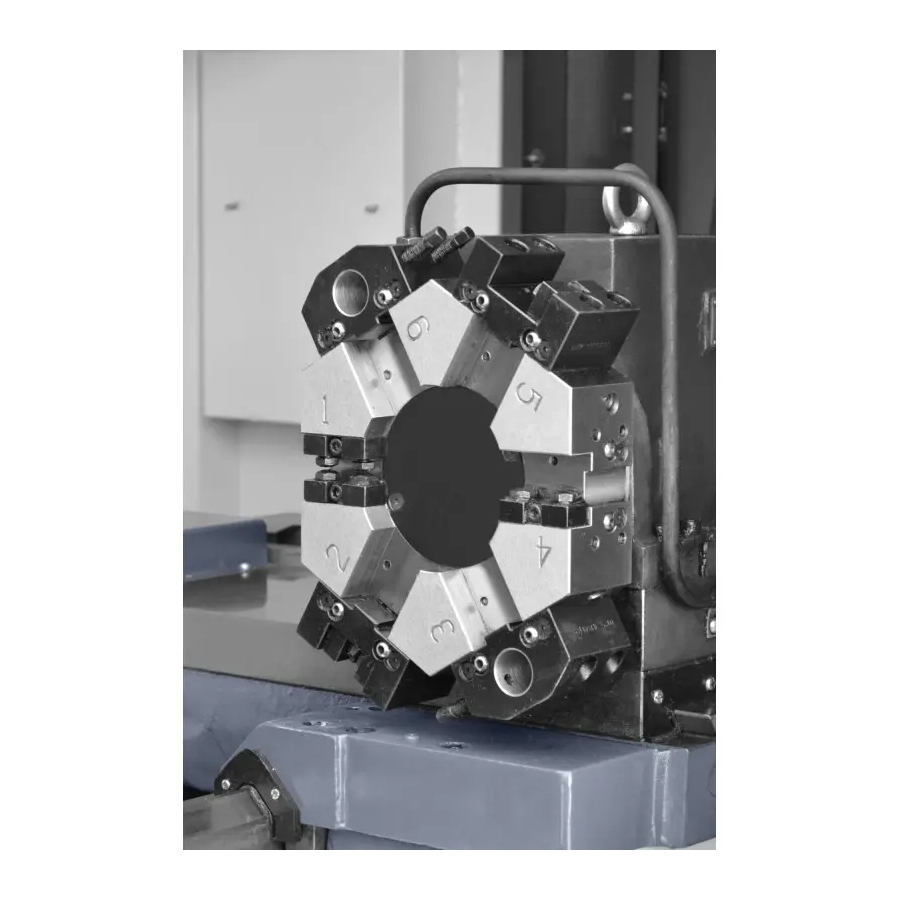

• turela revolver cu 6 pozitii
• set de falci moi
• tavalugar manual
• dispozitiv de racire
• sistem automat de ungere a angrenajelor si ghidajelor
• iluminare halogena de 24V
• manual de utilizare in limba polona
• certificare CE

Echipamente optionale ale strungului CNC 410x1000

• control: SINUMERIK 828D, Fanuc, GSK
• mijloc de sustinere mobil
• mijloc de sustinere fix
• sonda de scule
• transportor de span
• mandrina hidraulica
• tavalugar hidraulic
• falci moi suplimentare
• falci tare
• mandrine colier
• manipulator pentru piese finisate
• alimentator de bare
• portscule
• software CAD/CAM

Parametrii tehnici ai strungului CNC 410x1000

Sisteme CNC - Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF

Strungurile CNC pentru metal 410x1000 sunt dotate cu sisteme profesionale de control de la producatori renumiti Siemens, Fanuc si GSK Acestea asigura precizia, fiabilitatea si flexibilitatea ajustarii la cerintele diferitelor productii, de la operatiuni simple la procese complexe de prelucrare.

Siemens Sinumerik 808D - control CNC compact pentru aplicatii de baza

Siemens Sinumerik 808D este un control CNC economic, dedicat strungurilor si frezelor de baza, ideal pentru ateliere mici si mijlocii. Caracteristicile sale cheie sunt:

• Operare intuitiva: Interfata grafica si functia Teach-In faciliteaza programarea, scurtand timpul de instruire a operatorilor.
• Inalta fiabilitate: Constructia robusta rezistenta la praf si umiditate, asigura stabilitate in conditii dure de atelier.
• Compatibilitate: Dedicat masinilor cu cerinte standard, cu integrare usoara a motoarelor servo SIEMENS.
• Optimizare costuri: Consum redus de energie si cerinte de service minime, ideal pentru utilizatorii incepatori ai CNC.

Siemens Sinumerik 828D - control avansat pentru aplicatii solicitante

Sinumerik 828D este un sistem avansat CNC pentru strunguri care necesita precizie si performanta inalta. Caracteristicile sale includ:

• Putere de calcul ridicata: Procesarea rapida a datelor suporta prelucrarea dinamica si interpolarea cu axe multiple.
• Functii avansate: Cicluri de prelucrare si optimizarea traseelor sculelor reduc timpul de prelucrare cu 20-30%.
• Constructie durabila: Protectie IP65 si rezistenta la vibratii, ideala pentru medii industriale.
• Integrare cu automatizarea: Posibilitate de extindere cu module Industry 4.0 si compatibilitate cu sistemele CAD/CAM.

Este solutia ideala pentru companiile care realizeaza proiecte complexe in industria aeronautica, auto sau de masini.

Fanuc Oi-TF - stabilitate si precizie in prelucrarea strunjita

Fanuc Oi-TF este un control CNC fiabil, apreciat in industrie pentru stabilitate si precizie. Principalele avantaje sunt:

• Stabilitate in functionare: MTBF de peste 100 000 de ore, ideal pentru productia de serie.
• Cicluri avansate de strunjire: Suporta filetare, canelare si gaurire cu compensatie automata a sculelor.
• Interfata intuitiva: Ecran clar si un meniu optimizat pentru programare rapida si simulare 3D.
• Compatibilitate: Colaboreaza cu alimentatoare de bare si transportoare de span pentru automatizarea completa.

Fanuc Oi-TF asigura o calitate inalta a prelucrarii si minimizarea deseurilor in procesele de productie intense.

Alegerea controlului CNC adecvat este esentiala pentru eficienta prelucrarii. Siemens Sinumerik 808D este potrivit pentru aplicatii de baza, Siemens Sinumerik 828D pentru procese solicitante, iar Fanuc Oi-TF pentru productia de serie in prelucrarea strunjita.

Urmatoarele linkuri duc la documentatia sistemelor SIEMENS SINUMERIK, continand informatii detaliate despre operare si programare:

SIEMENS SINUMERIK 828/840

https://cache.industry.siemens.com/dl/files/512/109481512/att_904530/v1/BHFsl_1015_pl_pl-PL.pdf

SIEMENS SINUMERIK 808

https://cache.industry.siemens.com/dl/files/434/67316434/att_45939/v1/808D_OPT_Part1_Operation_1212_pol_pl-PL.pdf

https://cache.industry.siemens.com/dl/files/673/67312673/att_81594/v1/808D_OPT_Part2_Programming_Siemens_1212_pol_pl-PL.pdf
