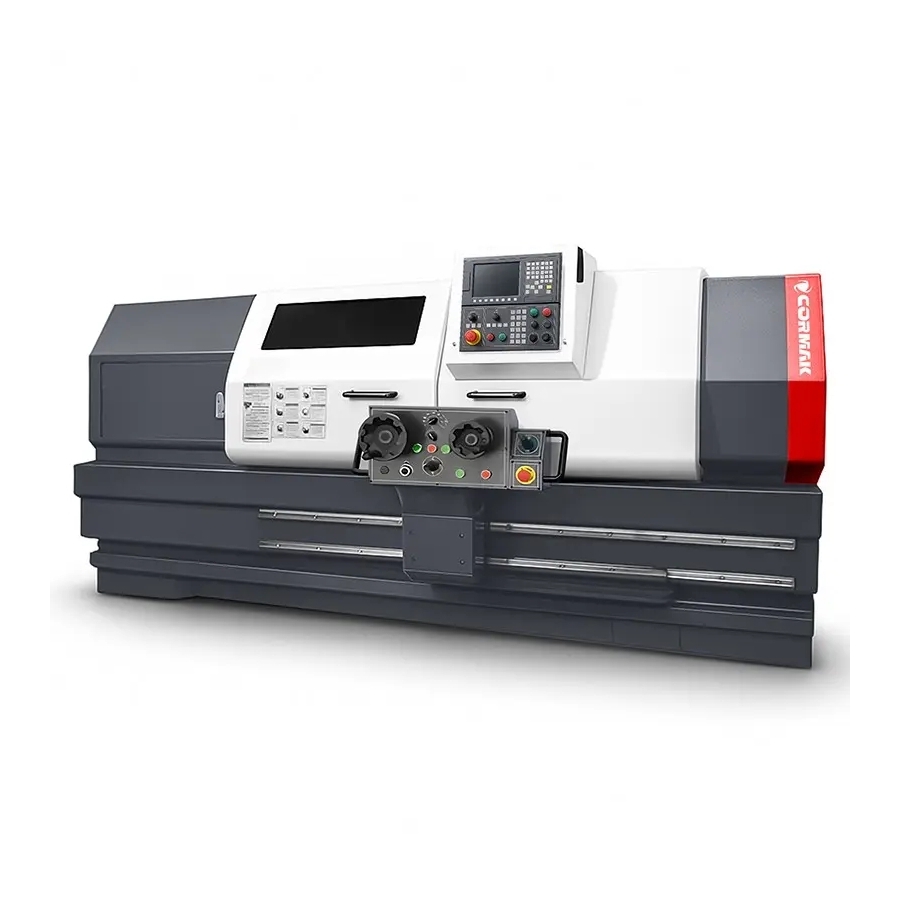

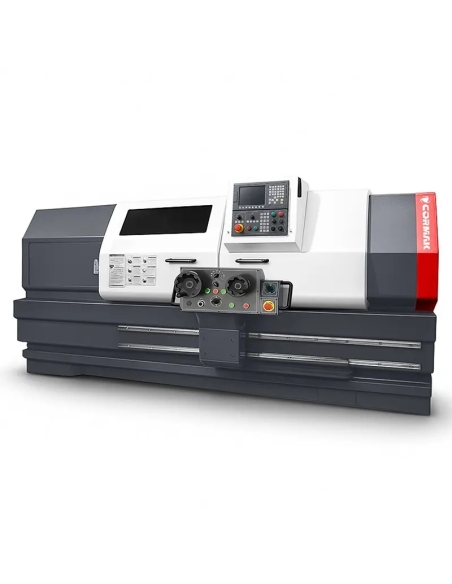

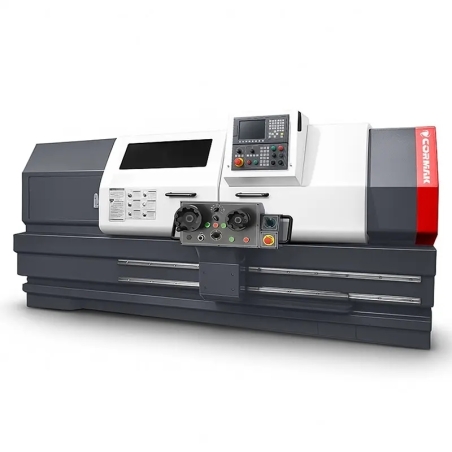

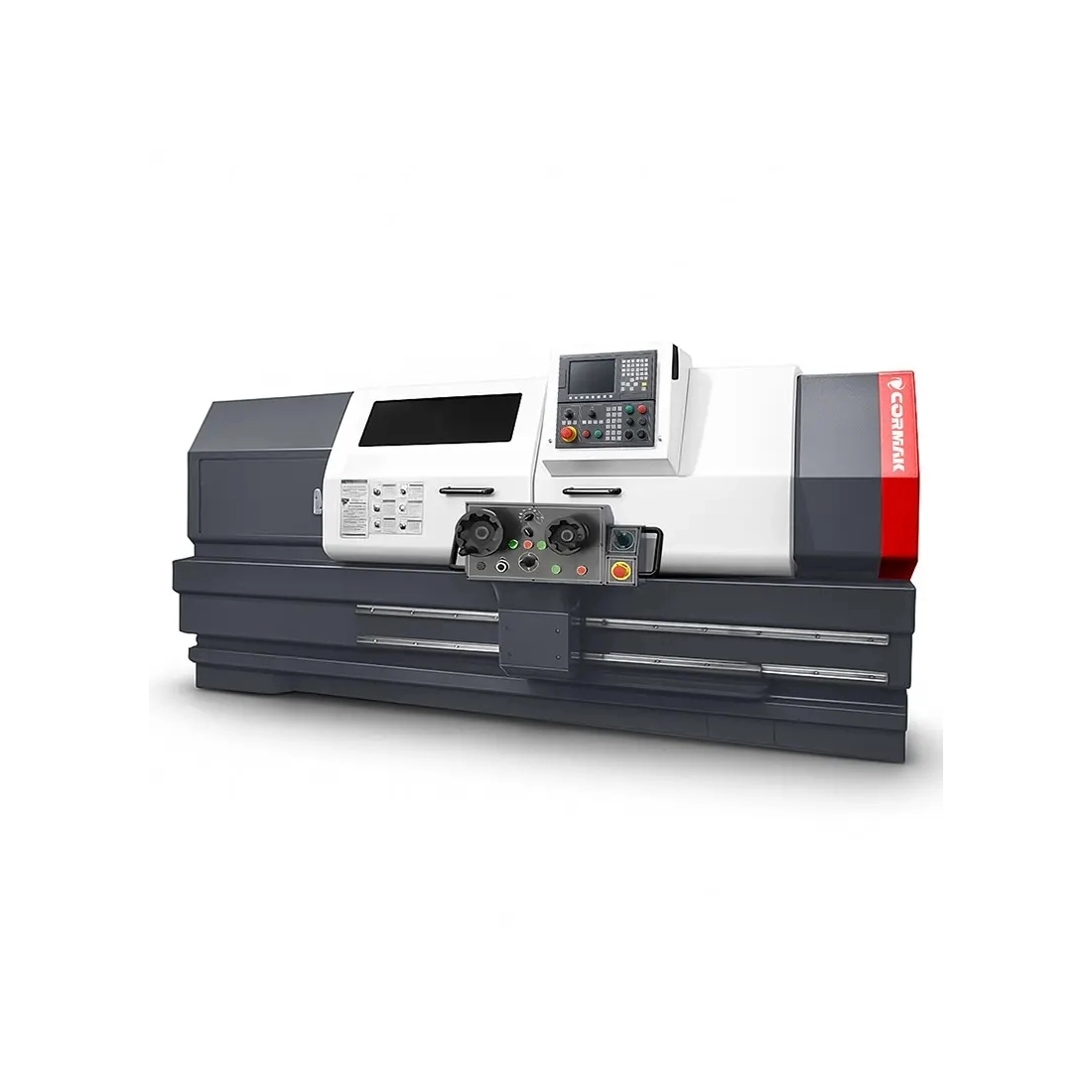

Strung CNC 500x1500 este un strung numeric avansat proiectat pentru prelucrarea precisa a metalului in medii industriale. Echipat cu un pat inclinat si sistem de control SINUMERIK 808D, acest strung CNC pentru metal asigura o rigiditate si precizie ridicata la prelucrarea pieselor cu o lungime de pana la 1500 mm Un avantaj cheie este motorul dinamic al axului si automatizarea proceselor, care cresc semnificativ eficienta productiei.

Caracteristicile principale ale strungului CNC 500x1500

Strungul industrial CNC 500x1500 imbina tehnologia avansata cu o constructie robusta, oferind fiabilitate si precizie in prelucrarea metalelor. Mai jos sunt prezentate principalele beneficii care deriva din parametrii sai tehnici si constructie, sustinand performanta, calitatea si flexibilitatea proceselor de productie:

• Precizia controlului pe axe: Deplasarea manuala a axelor X si Z prin butoane electronice si cicluri de strunjire semi-automate (de exemplu, strunjirea conica, filetare) permit setarea rapida si precisa a masinii, minimizand erorile operatorului.
• Control CNC avansat: Sistemul SINUMERIK 808D cu interfata intuitiva si functie Teach-In accelereaza programarea ciclurilor de strunjire, reducand timpul de configurare cu 20-30% in comparatie cu strungurile traditionale.
• Rigiditate structurala ridicata: Patul inclinat cu ghidaje calite inductiv cu o latime de 390 mm asigura stabilitate in prelucrarea pieselor cu o greutate de pana la 3800 kg, reducand vibratiile si deformarile.
• Motor dinamic al axului: Motor servo de 7,5 kW cu un trece-ax de 82 mm si viteze variabile 35-2500 rpm permite prelucrarea eficienta a diferitelor tipuri de materiale, precum otel, aluminiu sau aliaje de titan.

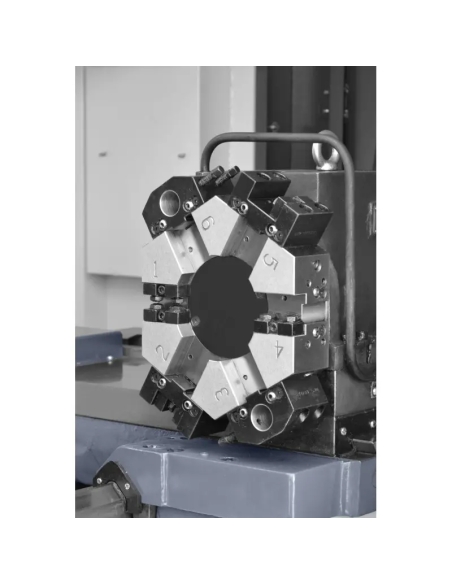

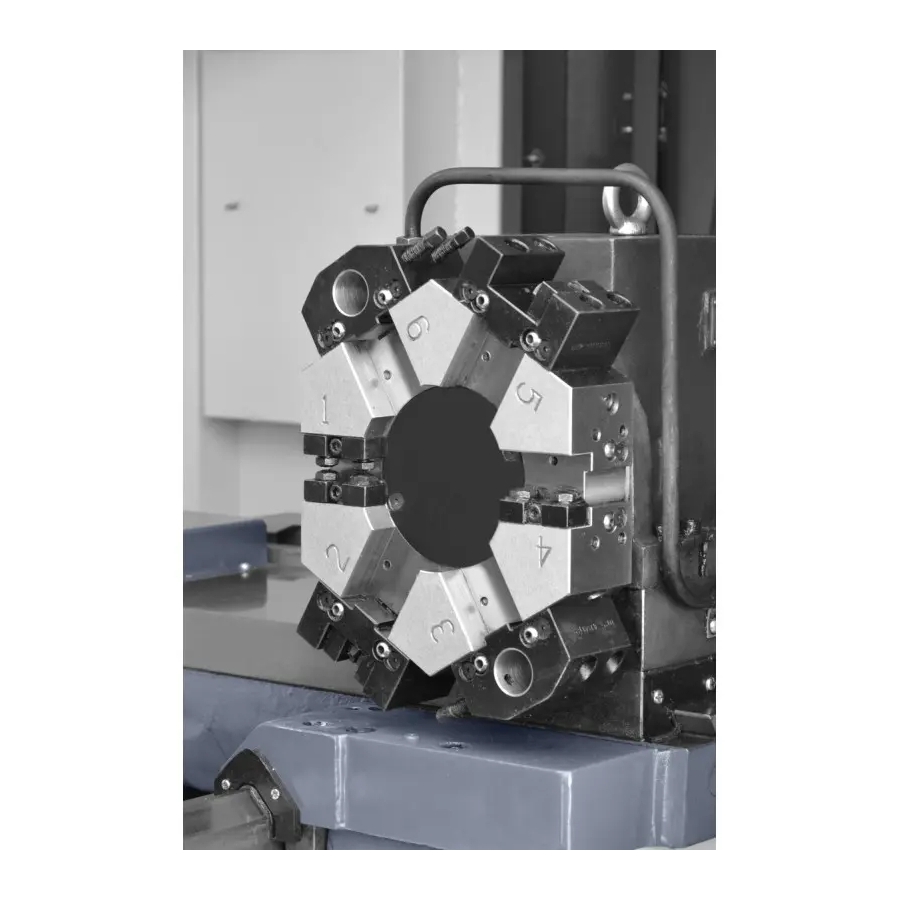

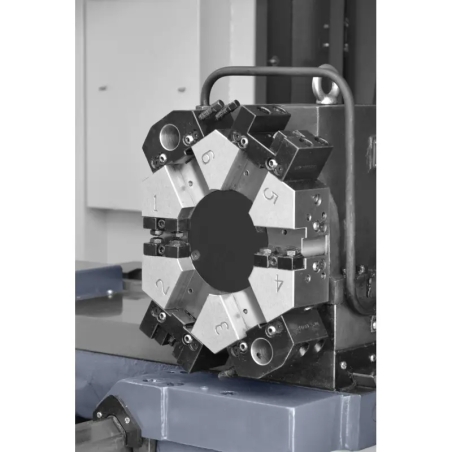

• Automatizarea proceselor: Capul revolver cu 6 pozitii scurteaza timpul de schimbare a uneltelor, crescand eficienta in productia pieselor complexe cu 25-35%, vitala pentru productia de serie medie si mare.
• Costuri de operare reduse: Sistemul inteligent de lubrifiere centrala si suruburile de inalta calitate minimizeaza uzura componentelor, reducand costurile de intretinere si prelungind durata de viata a masinii.
• Siguranta si ergonomie: Sistemul de racire, iluminarea halogena de 24V si declaratia CE garanteaza conformitatea cu normele de siguranta ale UE, imbunatatind confortul operatorului de lucru.
• Versatilitatea aplicatiilor: Dedicat pentru strunjirea pieselor cu un diametru maxim de 500 mm, cum ar fi arbori, bucse sau flanse, in productia de serie medie si mare, cu integrare facila in centrele de prelucrare.
• Flexibilitatea configurarii: Posibilitatea de extindere cu controlere optionale (Fanuc, Siemens 828D, GSK) si accesorii, cum ar fi mandrina hidraulica, alimentatorul de bare sau transportorul de aschii, adaptand masina la nevoile specifice de productie.

Constructia si tehnologia strungului CNC 500x1500

Strungul CNC cu pat inclinat 500x1500 a fost proiectat pentru durabilitate si precizie. Patul inclinat cu latimea de 390 mm si ghidaje calite inductiv asigura o rigiditate mare, permitand prelucrarea stabila a pieselor cu un diametru maxim de strunjire 500 mm (deasupra suportului 290 mm). Axul cu trece-ax de 82 mm si varf A2-8, antrenat de un motor servo de 7,5 kW, atinge viteze variabile in intervalele 35-190, 120-630, 480-2500 rpm, permitand prelucrarea flexibila a materialelor cu diferite duritati.

Sistemul de avans bazat pe suruburi asigura un avans accelerat de 8/12 m/min pe axe X/Z, cu un maxim de deplasare a axelor X/Z de 250/1420 mm Lubrifierea automata a cutiilor de viteze si a ghidajelor prelungesc durata de viata a componentelor, in timp ce capul revolver cu 6 pozitii suporta scule de dimensiuni 20x20/25x25 mm Pinola cu un diametru de 75 mm, deplasament de 150 mm si con MK5 ofera suport stabil pieselor, iar mandrina standard de 200 mm cu forta de fixare ajustabila asigura o prindere sigura a elementelor.

Precizia si eficienta de lucru a strungului numeric 500x1500

Strungul CNC pentru metal 500x1500 atinge o precizie de pozitionare de 0,024/0,036 mm pe axe X/Z, datorita utilizarii antrenarii servo si controlului SINUMERIK 808D. Functiile de programare ale ciclurilor de strunjire, precum strunjitul conic sau filetarea, permit definirea rapida a proceselor, reducand timpul de prelucrare cu 20-30% in comparatie cu strungurile conventionale. Sistemul de racire asigura stabilitate termica, ceea ce duce la o calitate ridicata a suprafetelor prelucrate, in special in productia de serie.

Motorul dinamic al axului si sistemul de avans optimizat permit prelucrarea eficienta a pieselor cu o lungime de pana la 1500 mm, minimizand deseurile materiale si asigurand repetabilitatea in tolerante micrometrice. Masina este ideala pentru aplicatiile care necesita o precizie ridicata, cum ar fi productia de componente pentru masini, elemente de fixare sau piese auto.

Aplicarea strungului industrial CNC 500x1500

Strungul numeric 500x1500 este destinat pentru uzina industriala specializata in prelucrarea metalului, inclusiv in industria masinilor, auto, energetica si aeronautica. Masina este eficienta in strunjirea pieselor cu un diametru maxim de 500 mm, precum arbori, bucse, flanse sau elemente de precizie cu o greutate de pana la 3800 kg Dimensiunile compacte (3700 x 2100 x 2200 mm) permit instalarea in ateliere cu spatiu limitat, iar compatibilitatea cu sistemele CAD/CAM faciliteaza integrarea cu centre de prelucrare in linii de productie automatizate.

Echipamentul standard al strungului CNC 500x1500

• Control SINUMERIK 808D in limba poloneza

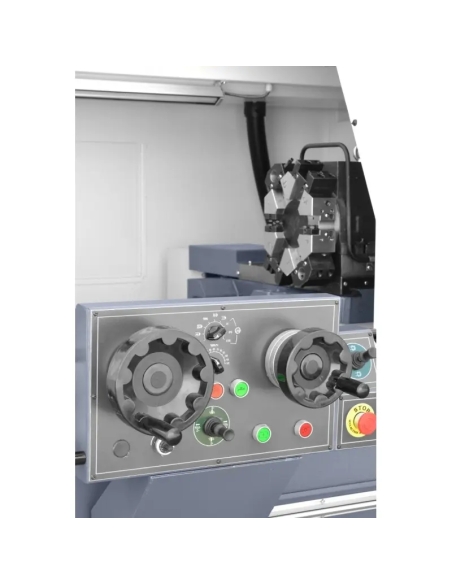

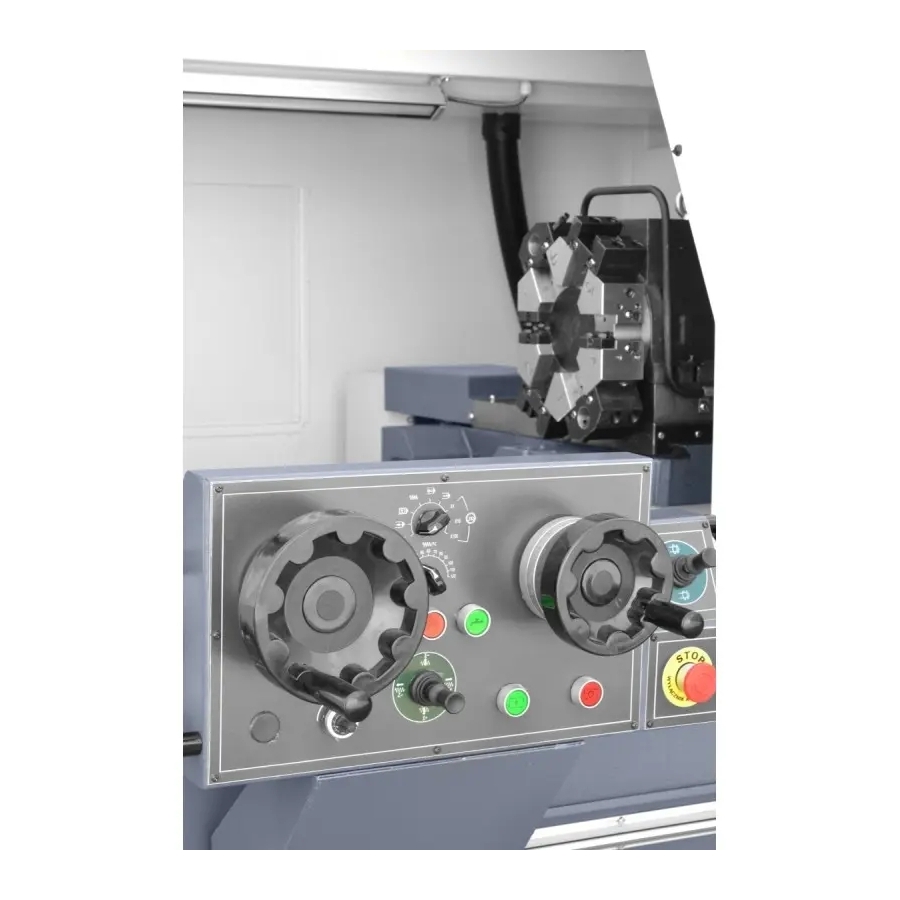

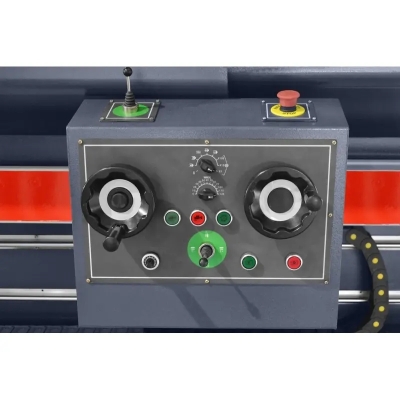

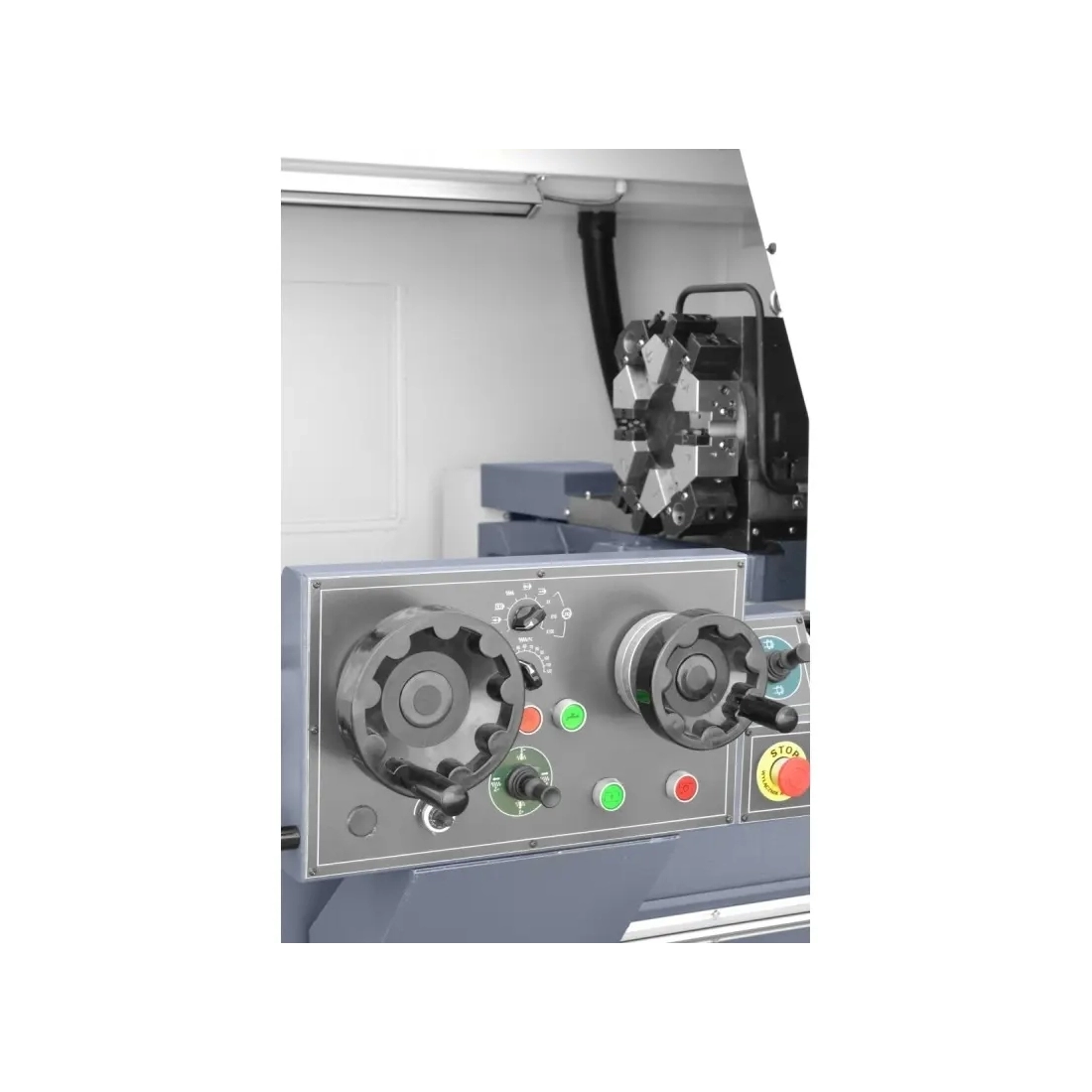

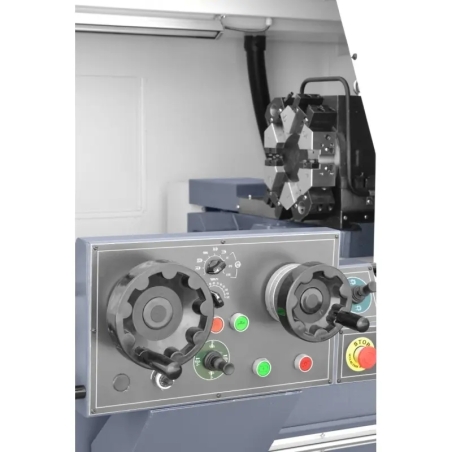

• Panou pentru strunjit manual
• Functie Teach-In
• Antrenaje servo de la SIEMENS

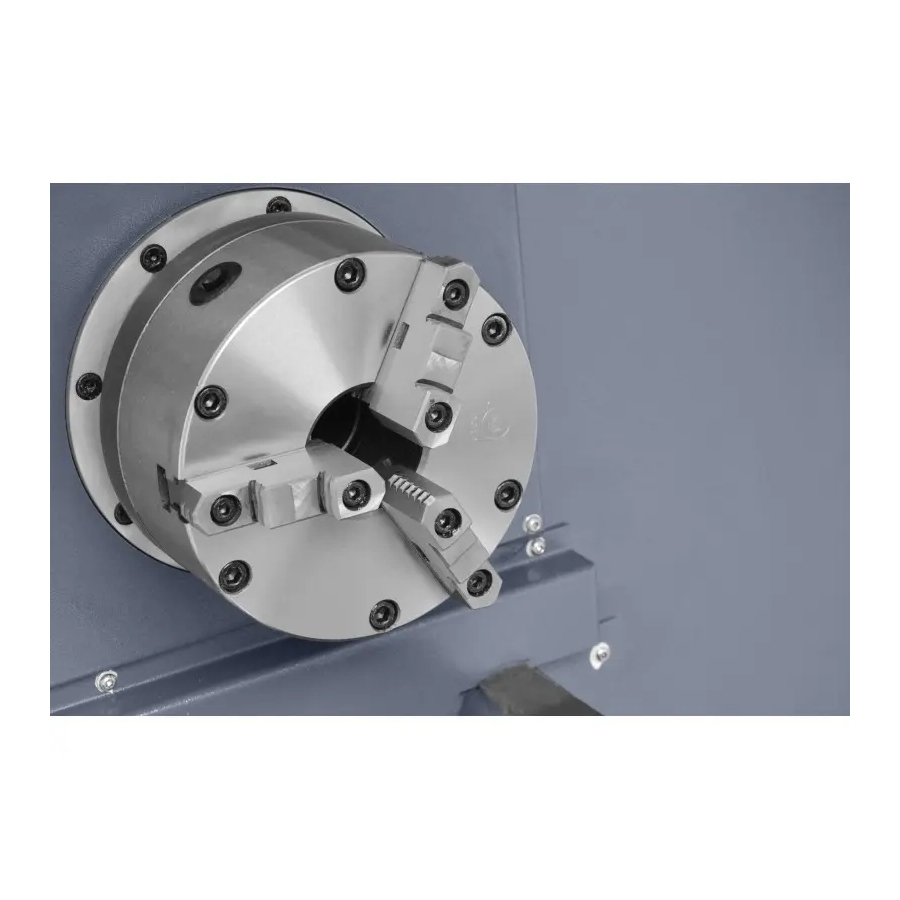

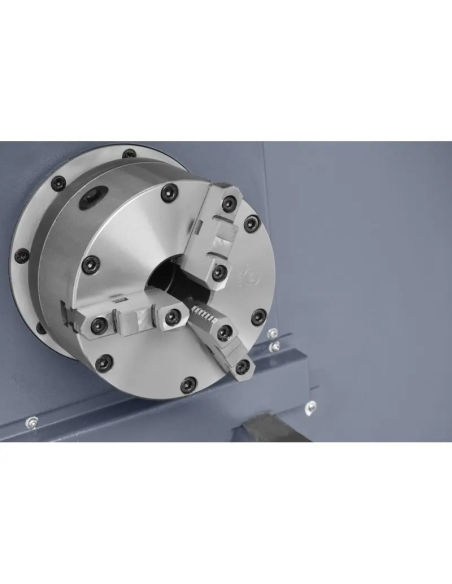

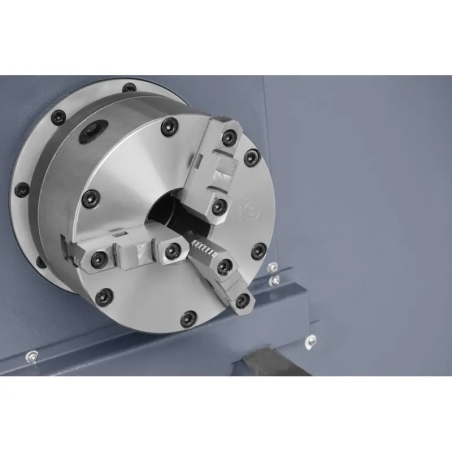

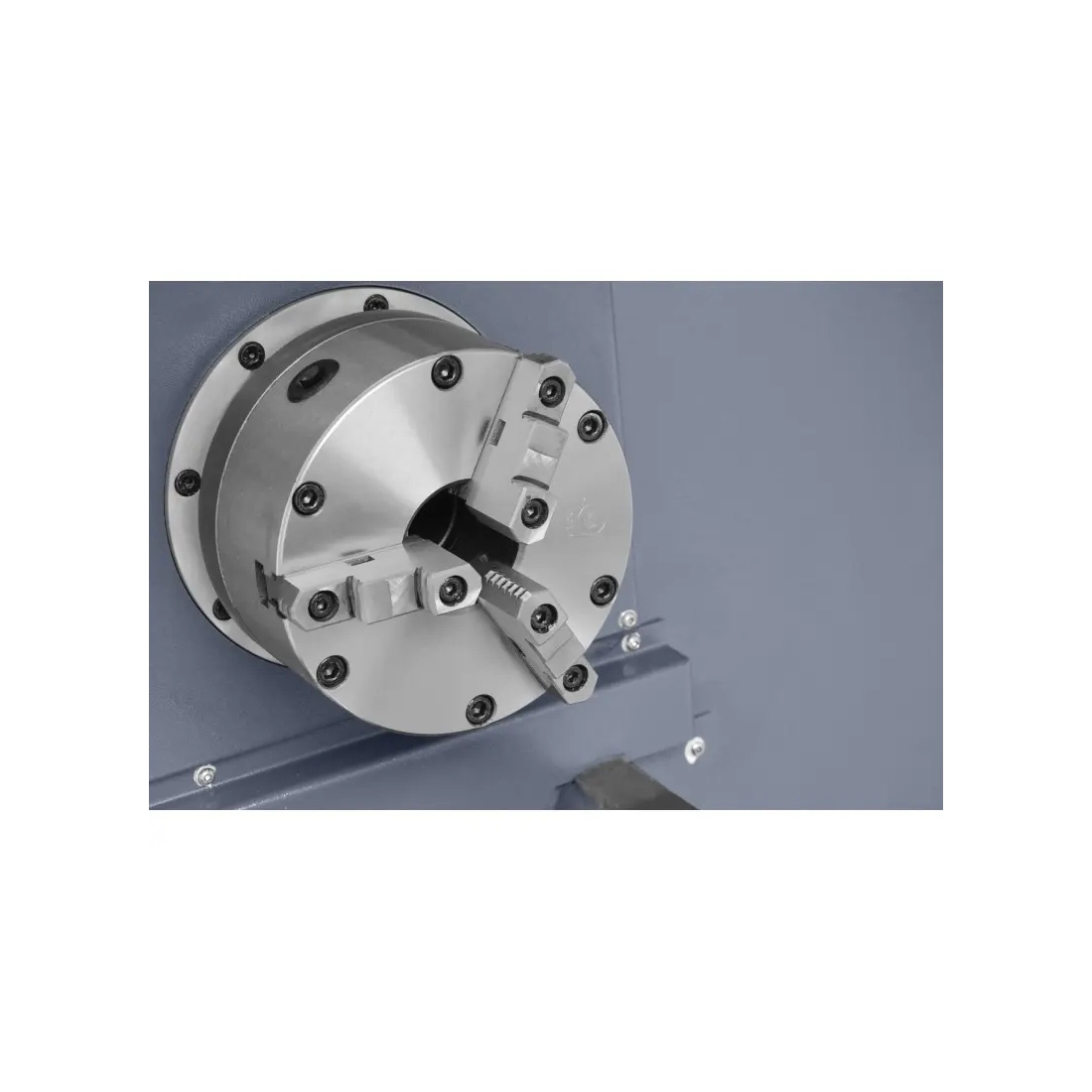

• Mandrina manuala cu trei falci

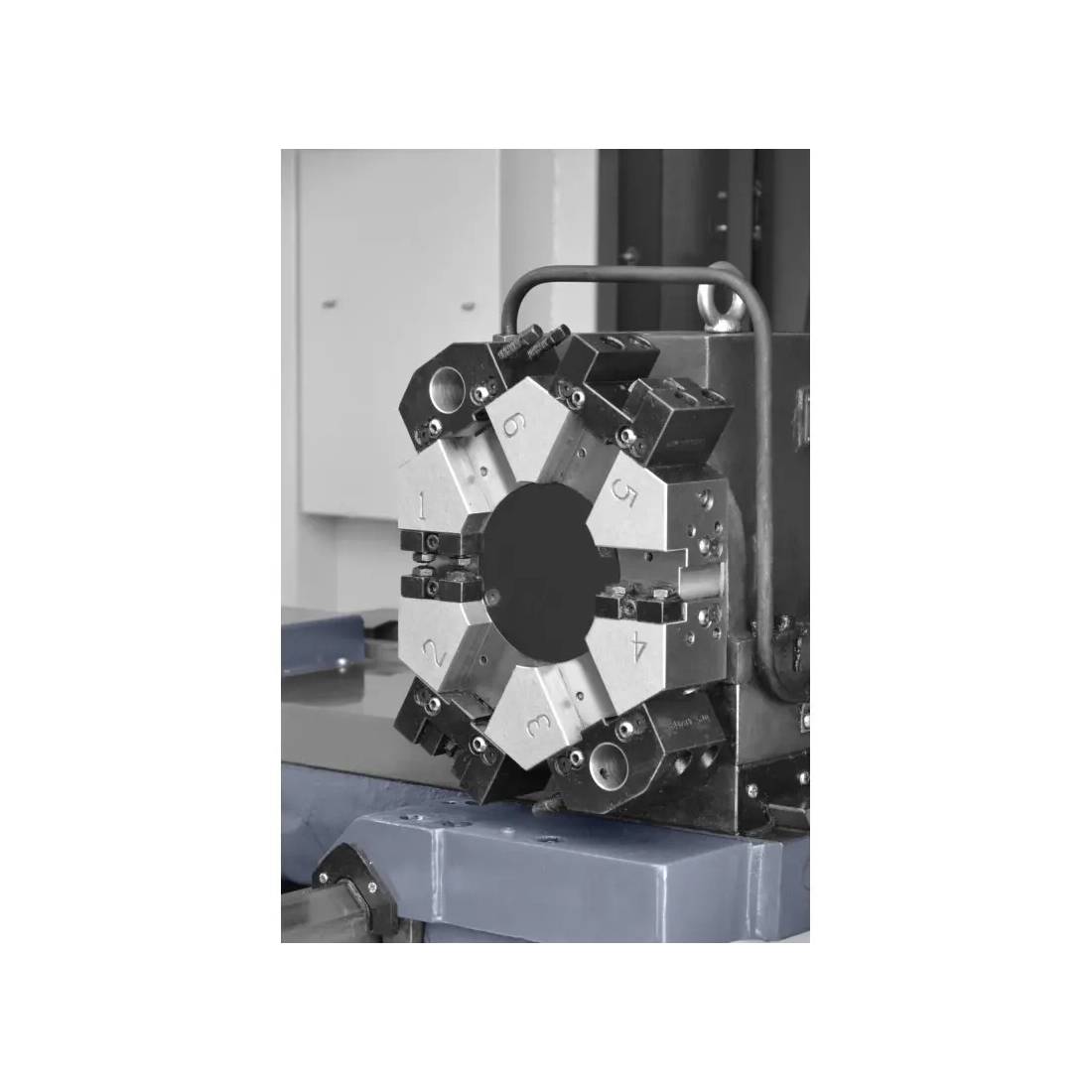

• Cap revolver cu 6 pozitii

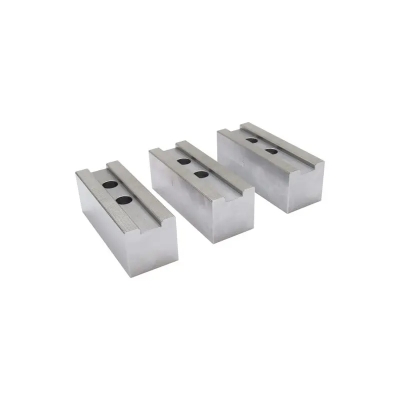

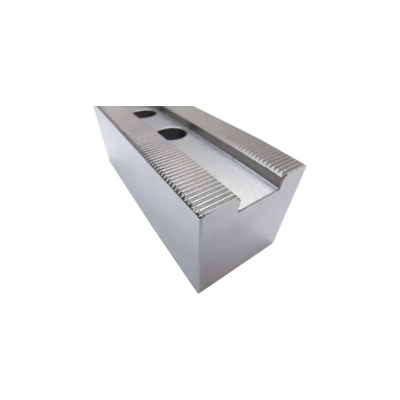

• Set de falci moi
• Pinola manuala
• Sistem de racire
• Sistem de lubrifiere automata a cutiilor de viteze si a ghidajelor
• Iluminare halogena de 24V
• Instructiuni de utilizare in limba poloneza
• Declaratie CE

Echipamentul optional al strungului CNC 500x1500

• Control: SINUMERIK 828D, Fanuc, GSK
• Suport mobil
• Suport fix
• Sonda de scule
• Transportor de aschii
• Falci moi suplimentare

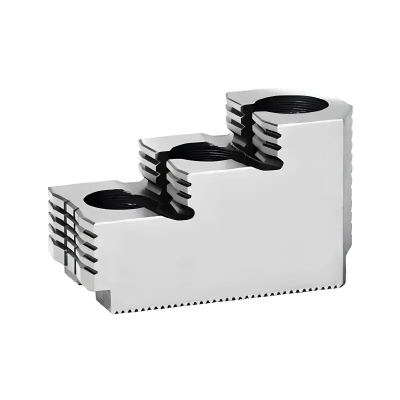

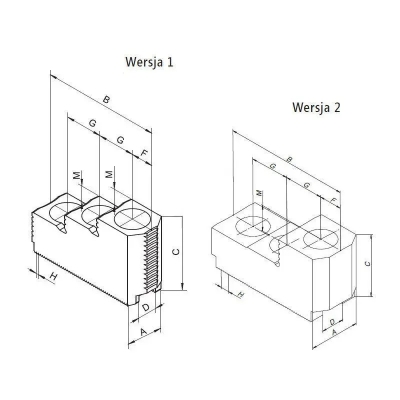

• Falci dure
• Manere de prindere
• Manipulant de piese prelucrate
• Alimentator de bare
• Separator de vapori din interiorul cabinei
• Separator de ulei uzat din lichidul de racire

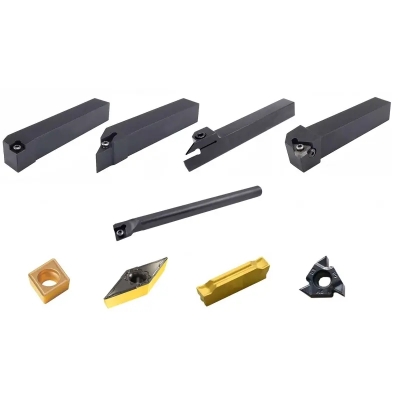

• Suporturi pentru scule
• Software CAD/CAM

Parametrii tehnici ai strungului CNC 500x1500

Sisteme de control CNC - Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF

Strungurile CNC pentru metal 500x1500 sunt echipate cu sisteme profesionale de control de la producatori reputati Siemens, Fanuc si GSK Acestea asigura precizie, fiabilitate si flexibilitate in adaptarea la diverse cerinte de productie, de la operatii simple la procese de prelucrare complexe.

Siemens Sinumerik 808D - control CNC compact pentru aplicatii de baza

Siemens Sinumerik 808D este un control CNC economic dedicat pentru strunguri si freze de baza, ideal pentru ateliere mici si medii. Caracteristicile sale cheie sunt:

• Operare intuitiva: Interfata grafica si functia Teach-In faciliteaza programarea, reducand timpul de invatare al operatorilor la minimum.
• Fiabilitate ridicata: Constructie robusta rezistenta la praf si umiditate, asigurand stabilitate in conditii dificile de atelier.
• Compatibilitate: Dedicat masinilor cu cerinte standard, cu integrare usoara a antrenamentelor servo SIEMENS.
• Optimizarea costurilor: Consum redus de energie si cerinte minime de intretinere, ideal pentru utilizatorii incepatori ai CNC.

Siemens Sinumerik 828D - control avansat pentru aplicatii exigente

Sinumerik 828D este un control CNC avansat pentru strunguri care necesita o precizie si o eficienta ridicata. Caracteristicile sale includ:

• Putere de calcul mare: Procesarea rapida a datelor sustine prelucrarea dinamica si interpolarea multi-axiala.
• Functii avansate: Cicluri de prelucrare si optimizarea traiectoriilor sculelor reduc timpul de prelucrare cu 20-30%.
• Constructie durabila: Protectie IP65 si rezistenta la vibratii, potrivite pentru medii industriale.
• Integrare cu automatizarea: Posibilitate de extindere cu module Industry 4.0 si compatibilitate cu sistemele CAD/CAM.

Acest control este solutia ideala pentru companiile care executa proiecte complexe in industria aeronautica, auto sau mecanica.

Fanuc Oi-TF - stabilitate si precizie in prelucrarea prin strunjire

Fanuc Oi-TF este un control CNC de incredere, apreciat in industrie pentru stabilitate si precizie. Principalele avantaje sunt:

• Stabilitate in functionare: MTBF de peste 100.000 de ore, ideal pentru productia de serie.
• Cicluri avansate de strunjire: Suport pentru filetare, canelare si gaurire cu compensare automata a sculelor.
• Interfata intuitiva: Ecran clar si meniuri optimizate sprijina programarea rapida si simularea 3D.
• Compatibilitate: Compatibil cu alimentatoare de bare si transportoare de aschii pentru automatizare completa.

Fanuc Oi-TF asigura calitatea ridicata a prelucrarilor si minimizarea deseurilor in procesele de productie intensive.

Alegerea controlului CNC potrivit este esentiala pentru eficienta prelucrarii. Siemens Sinumerik 808D este potrivit pentru aplicatii de baza, Siemens Sinumerik 828D pentru procese exigente, iar Fanuc Oi-TF pentru productia de serie prin strunjire.

Mai jos linkurile catre documentatia sistemelor SIEMENS SINUMERIK, care contin informatii detaliate despre operare si programare:

SIEMENS SINUMERIK 828/840

https://cache.industry.siemens.com/dl/files/512/109481512/att_904530/v1/BHFsl_1015_pl_pl-PL.pdf

SIEMENS SINUMERIK 808

https://cache.industry.siemens.com/dl/files/434/67316434/att_45939/v1/808D_OPT_Part1_Operation_1212_pol_pl-PL.pdf

https://cache.industry.siemens.com/dl/files/673/67312673/att_81594/v1/808D_OPT_Part2_Programming_Siemens_1212_pol_pl-PL.pdf

Cu peste 20 de ani de experienta in furnizarea de masini si solutii tehnologice, CORMAK este lider in aprovizionarea cu echipamente industriale.

• 16 ani de experienta in serviciul sistemelor de control CNC Siemens.
• 15.000 m² de spatiu depozitar cu aproximativ 12.000 de masini si echipamente.
• Servicii profesionale si consultanta tehnica la fiecare etapa a colaborarii.

CORMAK - marca poloneza, solutii verificate, calitate superioara.

• Serviciu complet de garantie si postgarantie realizat de ingineri calificati.
• Masini cu certificari europene de siguranta a muncii, asigurand conformitatea cu normele UE.
• Sprijin complet in alegerea solutiilor optime pentru afacerea dvs.

Cresteti eficienta productiei cu strungul CNC 500x1500. Contactati-ne pentru o oferta detaliata si consultanta profesionala!
