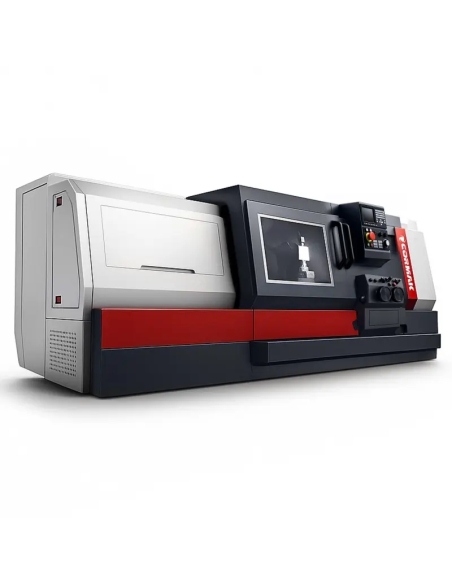

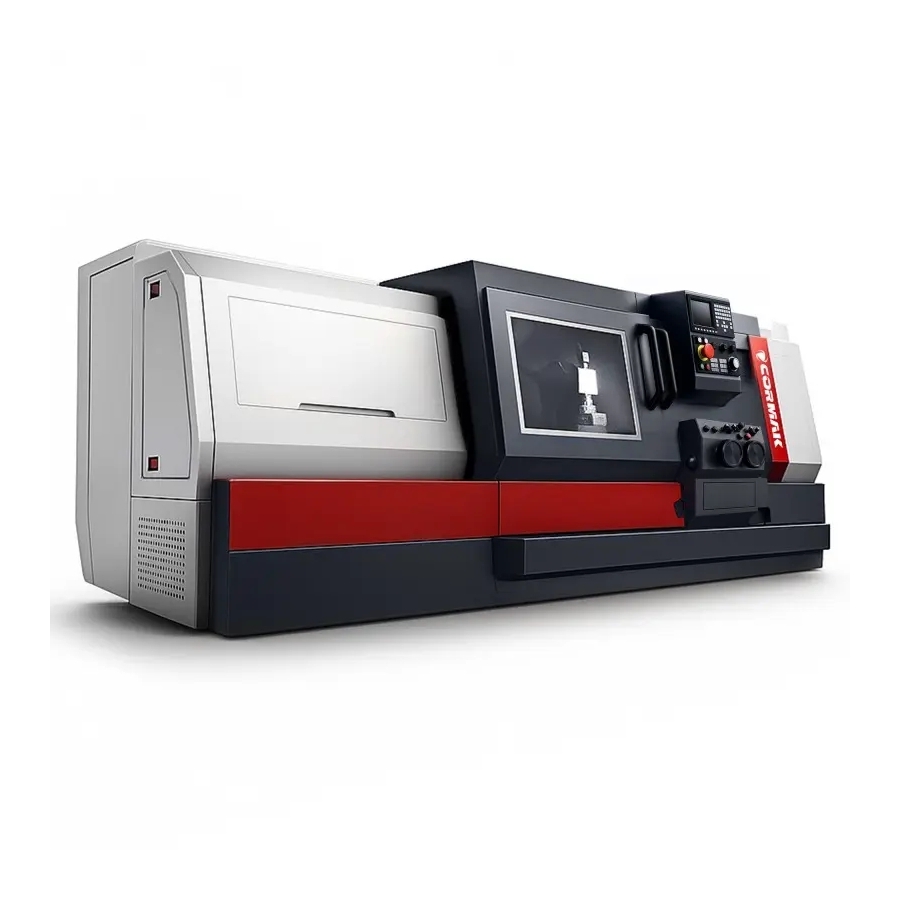

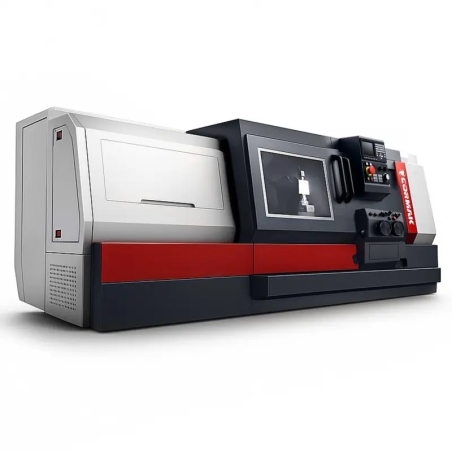

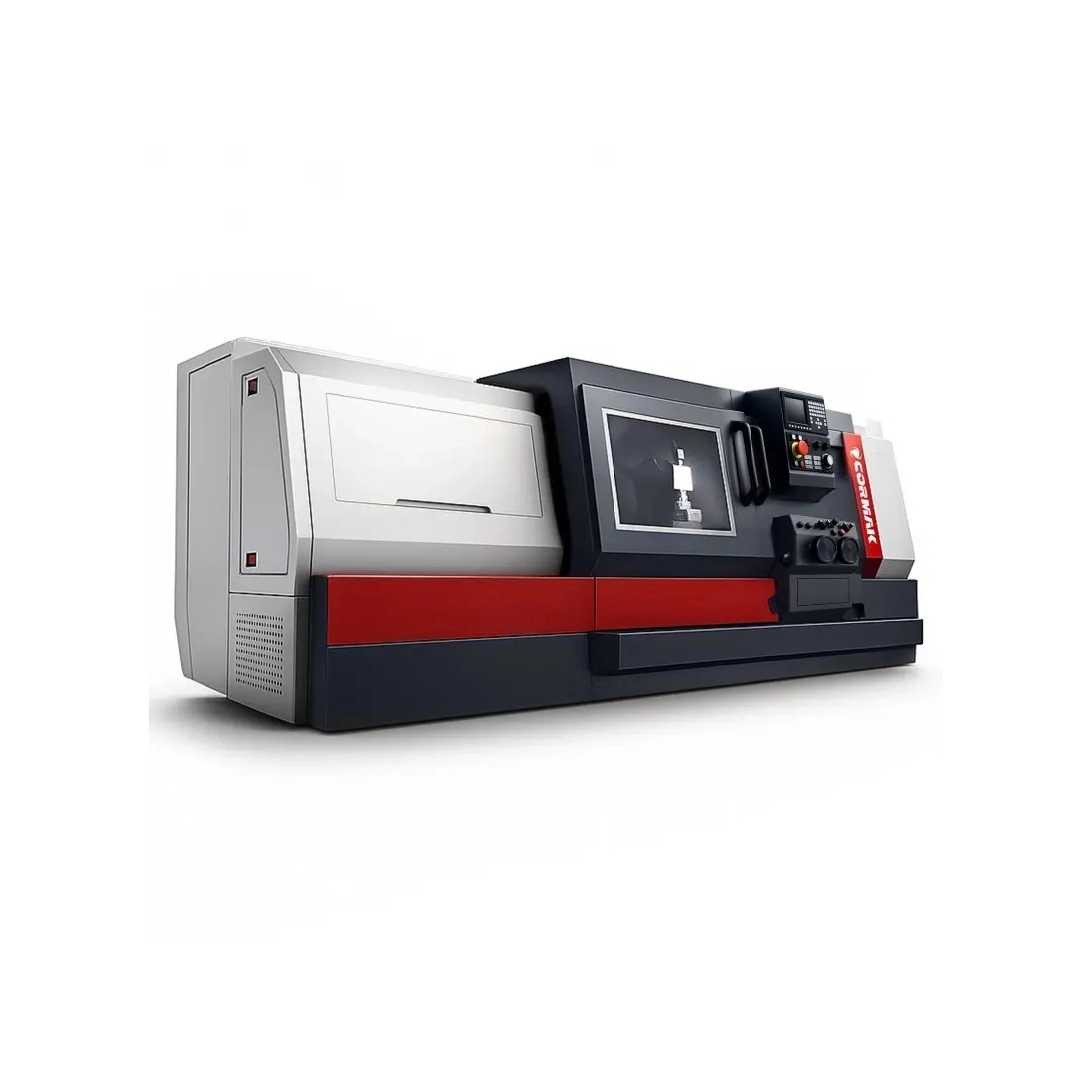

Strung CNC pentru metal CORMAK 660 × 1500 mm

Strungul CNC 660x1500 este un strung numeric avansat, proiectat pentru prelucrarea precisă a metalului în mediul industrial. Dotat cu batiu înclinat și comandă SINUMERIK 808D, acest strung CNC pentru metal oferă fiabilitate, acuratețe ridicată și eficiență la strunjirea pieselor cu diametrul de până la 660 mm. Construcția sa optimizează procesele de producție, reducând timpii morți și crescând productivitatea.

Principalele avantaje ale strungului CNC 660x1500

Strungul industrial CNC 660x1500 se remarcă printr-o construcție modernă și parametri tehnici care se traduc în beneficii reale pentru utilizator. Mai jos sunt punctele forte ale mașinii, care susțin productivitatea și precizia în prelucrarea metalului:

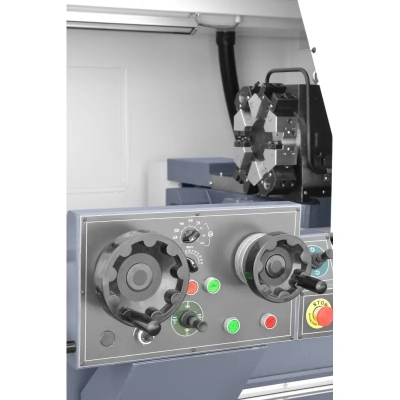

• Control precis al axelor: deplasare manuală pe axele X și Z prin rotițe electronice și cicluri de strunjire semiautomate pentru conuri și filete, destinate setărilor rapide și exacte, cu reducerea erorilor operatorului.
• Sistem de comandă avansat: SINUMERIK 808D oferă o interfață intuitivă și funcții Teach-In, permițând programarea facilă a ciclurilor complexe de strunjire și accelerând procesele de producție cu 20–30%.
• Rigiditatea construcției: batiul înclinat cu lățimea de 600 mm și ghidajele călite prin inducție asigură stabilitate la prelucrarea pieselor de până la 1500 kg, diminuând vibrațiile.
• Acționarea arborelui: motor de 15 kW și alezaj al arborelui de 130 mm, cu turații de 22–1200 rot/min, pentru strunjirea eficientă a materialelor cu durități diferite.
• Automatizarea proceselor: turela revolver cu 6 poziții reduce timpul de schimbare a sculelor și crește eficiența la prelucrarea pieselor complexe.
• Protecția componentelor: sistemul inteligent de ungere centralizată și șuruburile conducătoare de calitate minimizează uzura componentelor.
• Siguranță și conformitate: sistemul de răcire, iluminarea cu halogen 24V și declarația CE/WE asigură conformitatea cu normele europene de securitate a muncii.
• Versatilitate în utilizare: adecvat pentru strunjirea arborilor, bucșelor și pieselor de precizie în producția de serie medie și mare, cu integrare ușoară în linii de producție.

Construcția și tehnologia strungului CNC 660x1500

Strungul CNC cu batiu înclinat 660x1500 a fost conceput pentru rigiditate maximă și durabilitate. Batiul cu lățimea de 600 mm oferă stabilitate chiar și la prelucrarea pieselor grele, iar ghidajele călite prin inducție reduc uzura și vibrațiile. Arborele cu alezaj de 130 mm, antrenat de un motor de 15 kW, atinge turații în intervalele 22–108, 60–300, 240–1200 rot/min, permițând adaptarea flexibilă la materiale precum oțelul, aluminiul sau aliajele de titan.

Sistemul de avans bazat pe șuruburi conducătoare asigură avans rapid de 4/8 m/min pe axele X/Z, cu curse maxime de 420/1350 mm. Ungerea automată a transmisiei și a ghidajelor prelungește durata de viață a mașinii, iar turela cu 6 poziții acceptă scule cu dimensiunile 25x25/32x32 mm. Păpușa mobilă cu pinolă de 100 mm și cursă de 250 mm, cu con MK5, asigură sprijin stabil pentru piesele lungi, iar universalul standard de 200 mm, cu forță de strângere reglabilă, asigură fixarea sigură a pieselor.

Precizia și productivitatea strungului numeric 660x1500

Strungul CNC pentru metal 660x1500 atinge o precizie de poziționare de 0,03/0,04 mm și o repetabilitate de 0,012/0,02 mm, datorită utilizării servoacționărilor SIEMENS și comenzii SINUMERIK 808D. Funcțiile de programare a ciclurilor de strunjire, precum strunjirea conică sau filetarea, permit definirea rapidă a proceselor, reducând timpul de prelucrare cu 25–35% față de strungurile convenționale. Sistemul de răcire previne supraîncălzirea, menținând stabilitatea termică și o calitate înaltă a suprafeței la diametrul maxim de strunjire de 660 mm, respectiv 520 mm deasupra saniei.

Datorită acționării dinamice a arborelui și sistemului de avans optimizat, mașina permite prelucrarea eficientă în producția de serie, minimizând pierderile de material și crescând repetabilitatea pieselor în toleranțe micrometrice.

Aplicații ale strungului industrial CNC 660x1500

Strungul numeric 660x1500 este destinat unităților industriale specializate în prelucrarea metalelor, inclusiv în industria constructoare de mașini, industria auto, aeronautică și energetică. Mașina este adecvată pentru strunjirea elementelor de precizie, precum arbori, bucșe, flanșe sau elemente de îmbinare, cu masa de până la 1500 kg. Datorită dimensiunilor compacte de 4310 x 2040 x 1860 mm, se potrivește și în ateliere cu spațiu limitat, iar compatibilitatea cu sistemele CAD/CAM permite integrarea în centre de prelucrare și linii automatizate.

Echiparea standard a strungului CNC 660x1500

• Comandă SINUMERIK 808D în limba poloneză
• Panou pentru strunjire manuală
• Funcție Teach-In
• Servoacționări SIEMENS
• Universal manual cu 3 bacuri
• Turelă revolver cu 6 poziții
• Set de bacuri moi
• Păpușă mobilă manuală
• Sistem de răcire
• Sistem de ungere automată a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză
• Declarație WE/CE

Echiparea opțională a strungului CNC 660x1500

• Portsculă cu 6 scule
• Rotițe și volante manuale
• Universal cu 3 bacuri 650 mm
• Universal hidraulic și păpușă mobilă hidraulică
• Comandă FANUC, FAGOR sau SIEMENS 828D
• Lunetă fixă și lunetă mobilă
• Sondă pentru scule
• Transportor de așchii
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe collet
• Dispozitiv de prindere a pieselor prelucrate
• Alimentator de bară
• Portscule
• Software CAD/CAM

Date tehnice – strung CNC 660x1500

Sisteme de comandă CNC

Strungurile CNC 660x1500 sunt echipate cu sisteme profesionale de comandă de la producători recunoscuți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe de producție variate, de la operații simple la procese complexe de prelucrare.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC economică, dedicată strungurilor și frezelor din clasa de bază, adecvată atelierelor mici și medii. Caracteristicile sale cheie includ:

• Operare intuitivă: interfață grafică și funcție Teach-In care simplifică programarea și reduc la minimum timpul de instruire a operatorilor.
• Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrarea facilă a servoacționărilor SIEMENS.
• Consum redus de energie: concepută pentru aplicații CNC din clasa de bază.

Strungul CNC 660x1500 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare ușoară.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de folosit, adecvată atelierelor mai mici și utilizatorilor începători.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: optimizează traiectoriile sculei și permite extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea de lungă durată.
• Cicluri avansate de strunjire: adecvat pentru operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfață clară care accelerează programarea.
