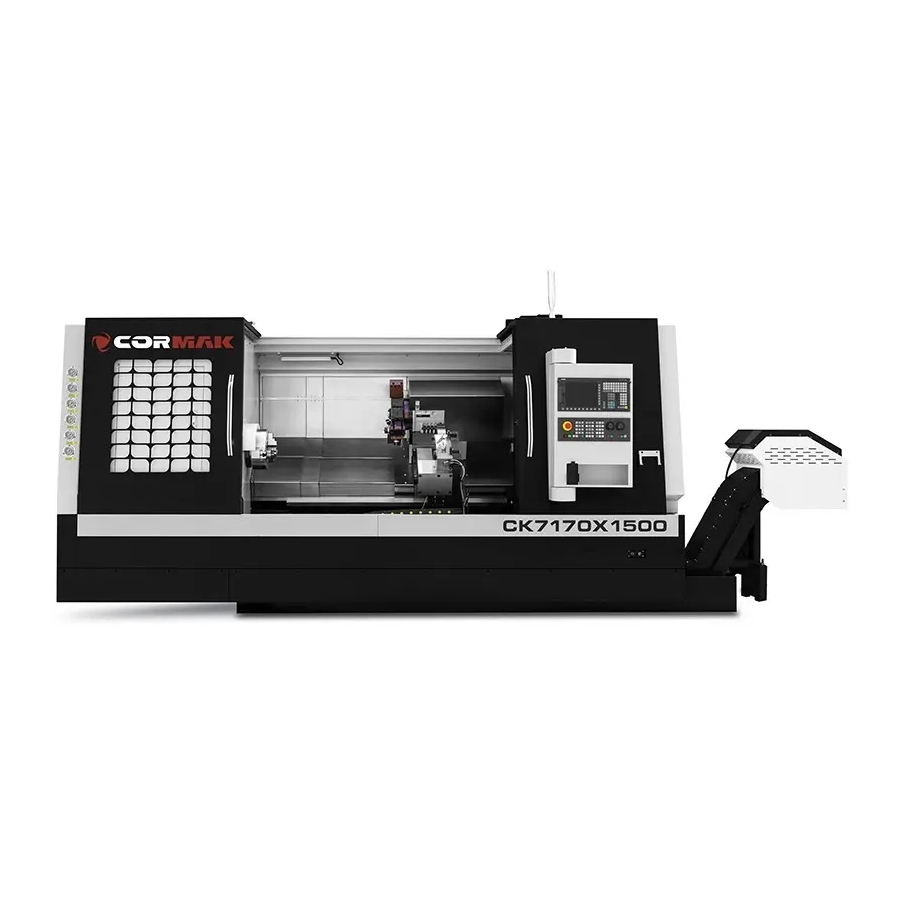

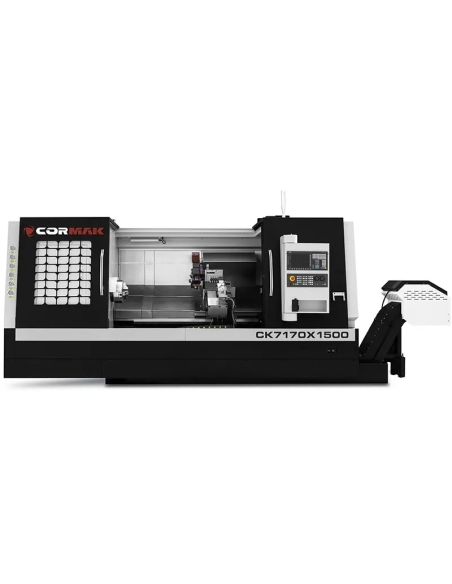

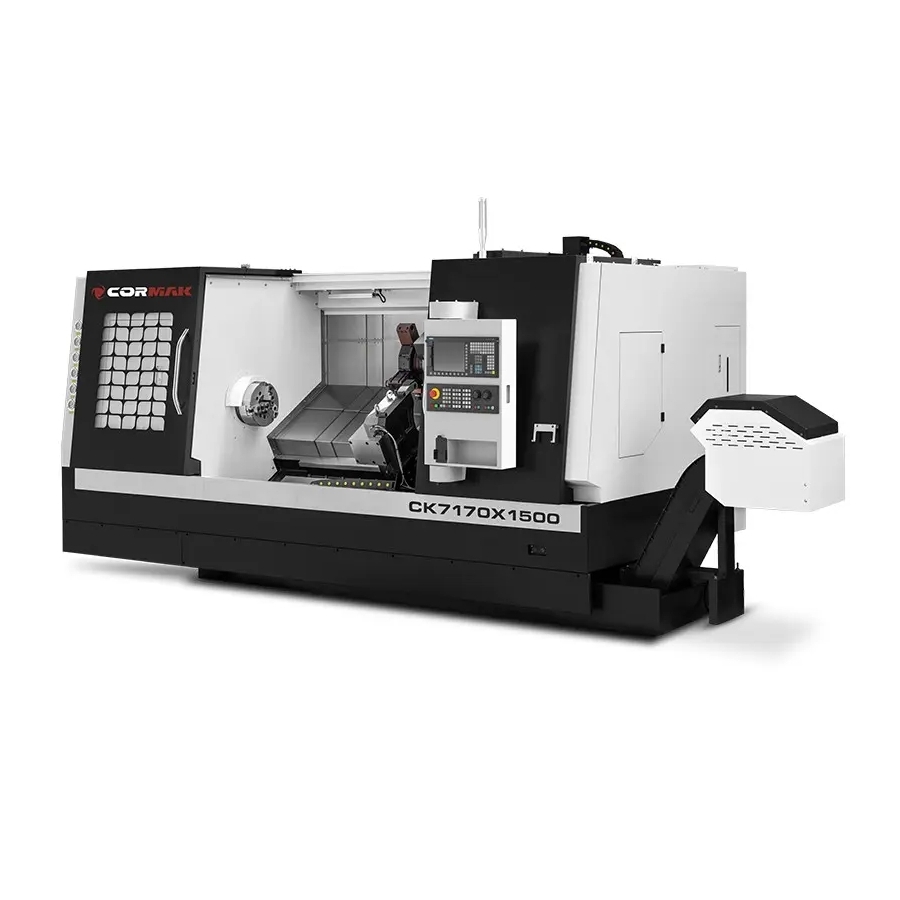

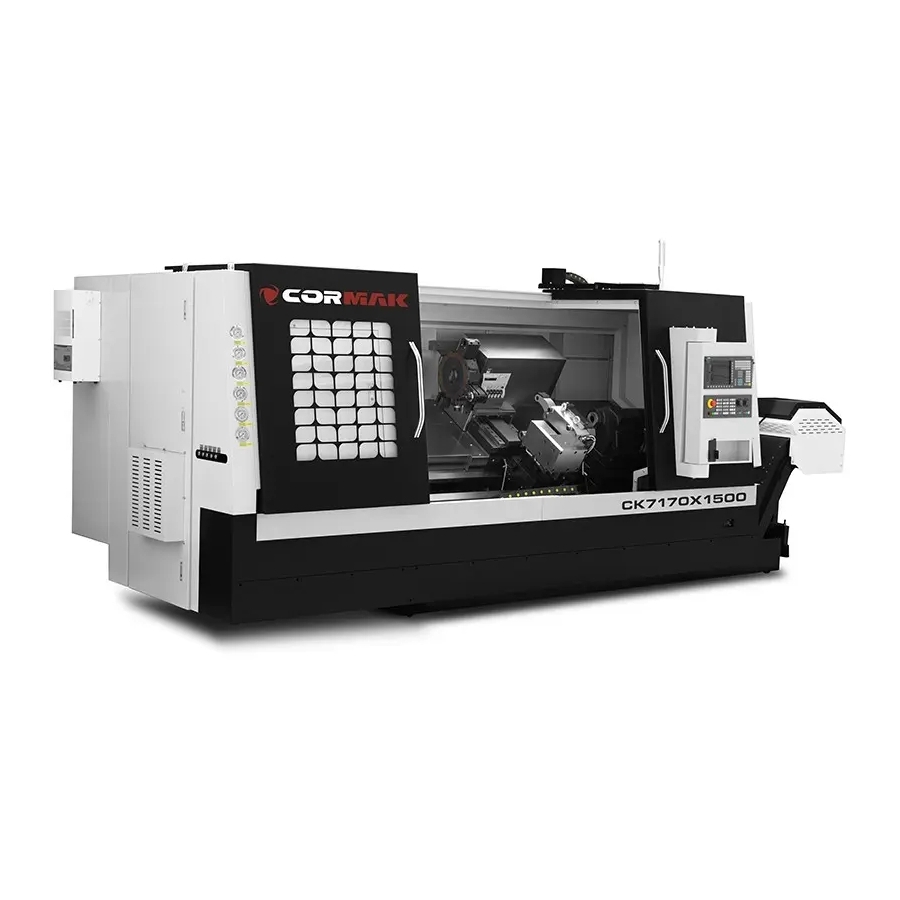

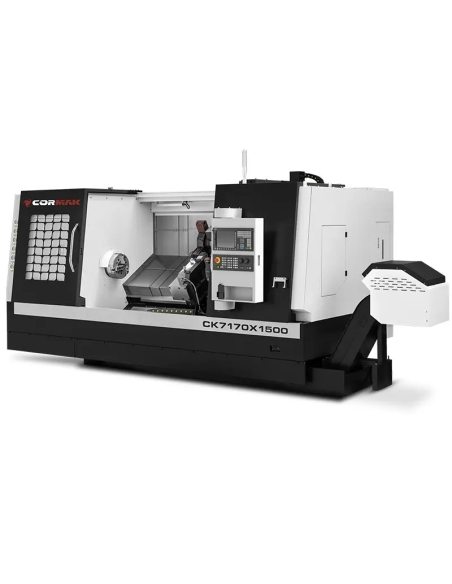

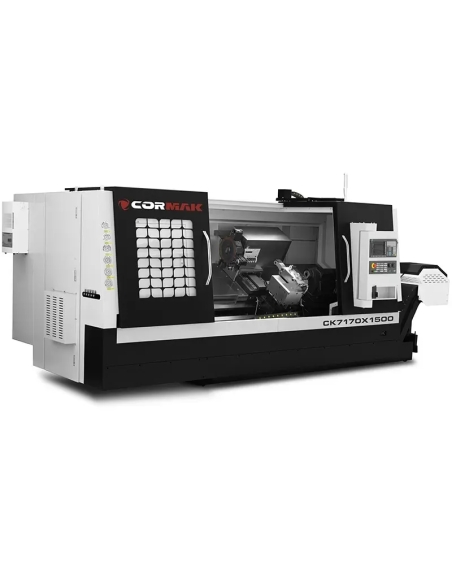

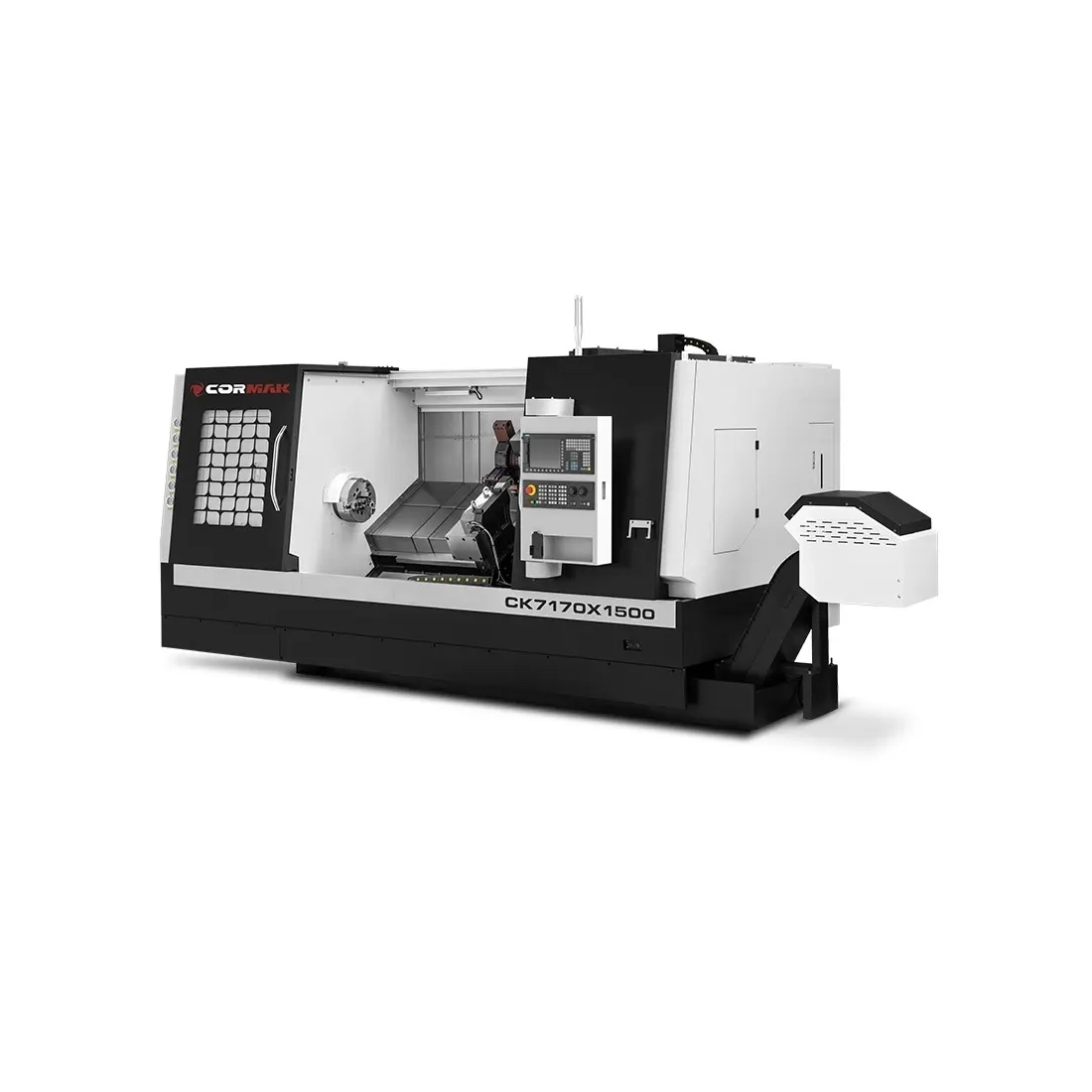

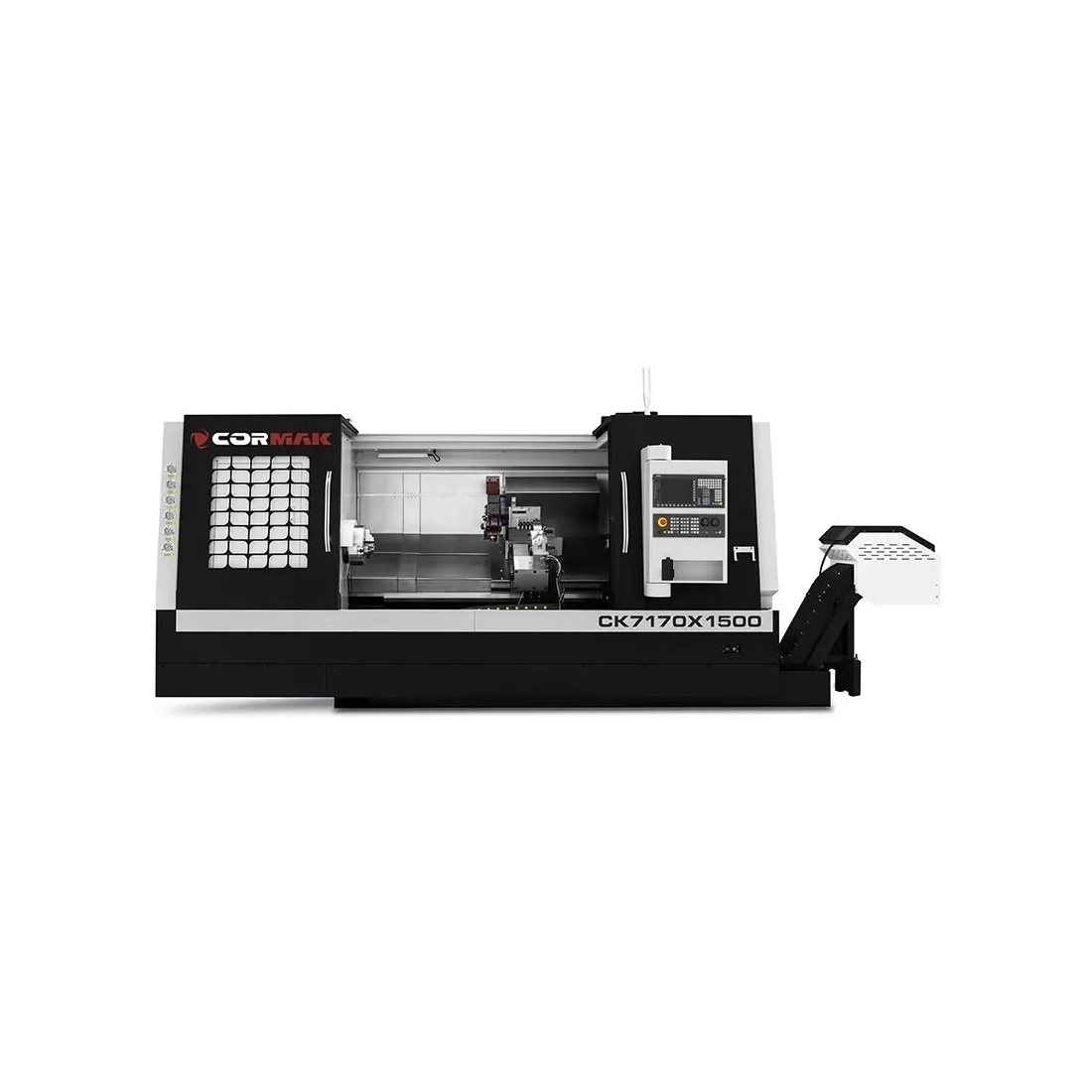

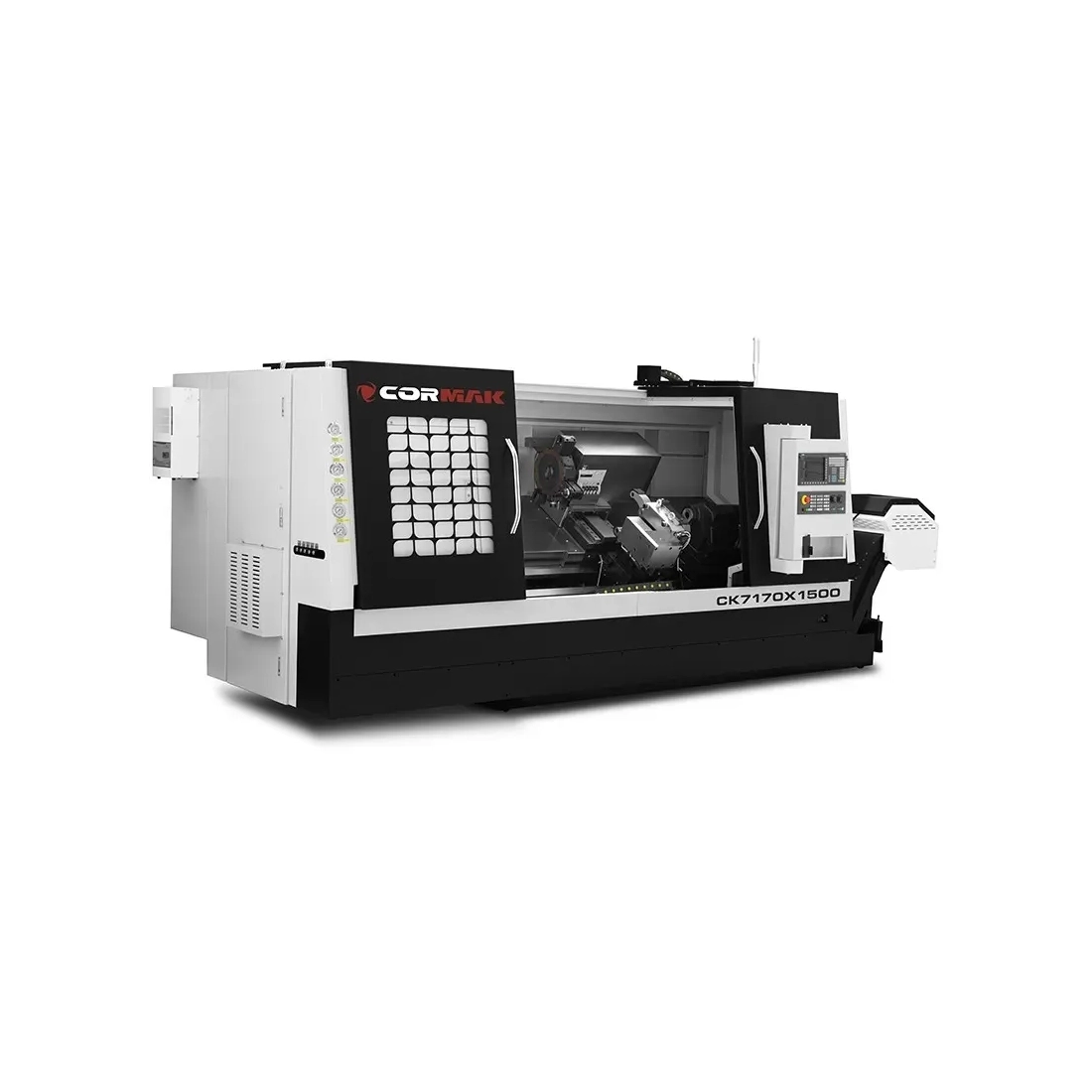

Strung CNC pentru metal CORMAK CK7170X1500 LT12 cu scule acționate

Strungul CNC CK7170X1500 LT12 cu scule acționate este un strung CNC avansat, cu pat înclinat, proiectat pentru prelucrarea completă a pieselor metalice în medii industriale exigente. Echipat cu scule acționate, cap revolver BMT 45 și comandă Siemens Sinumerik 808D, oferă precizie, productivitate și versatilitate.

Avantajele principale ale strungului CNC CK7170X1500 LT12

Strungul CNC CK7170X1500 LT12 îmbină tehnologia modernă cu o construcție robustă, cu pat înclinat, pentru utilizarea în procese industriale de producție.

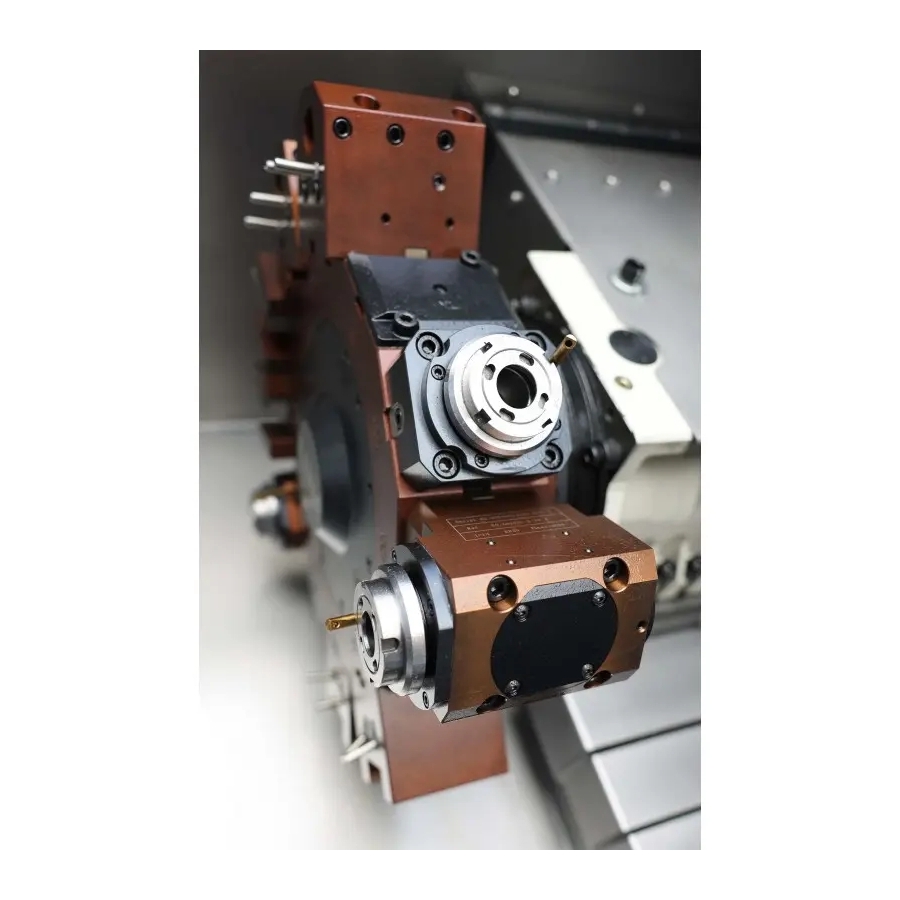

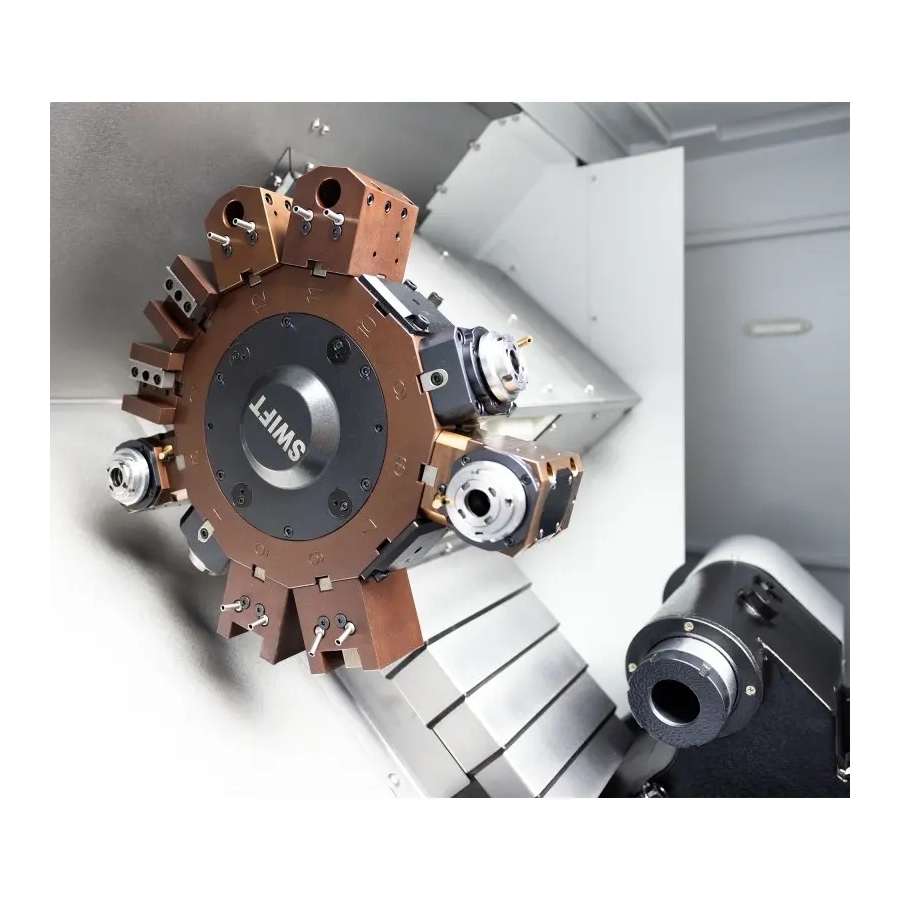

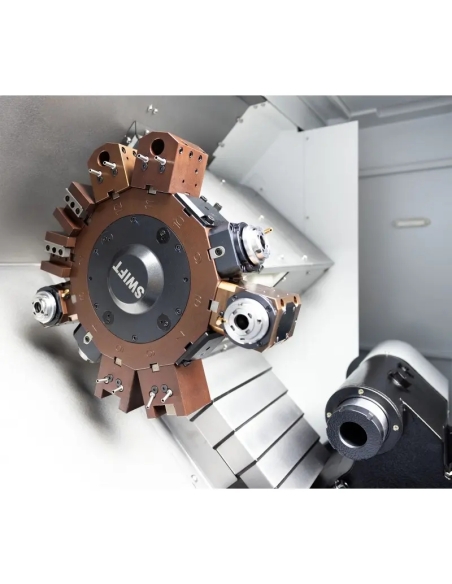

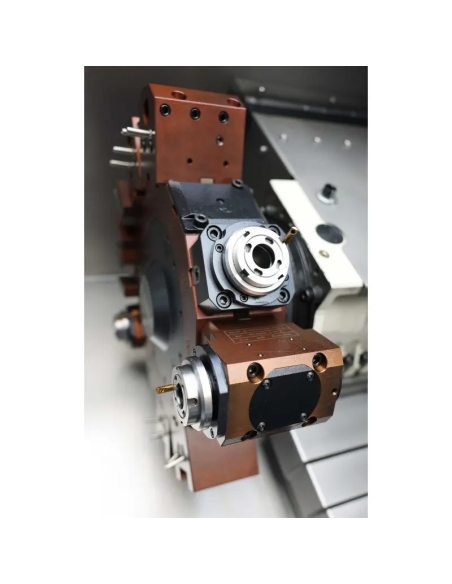

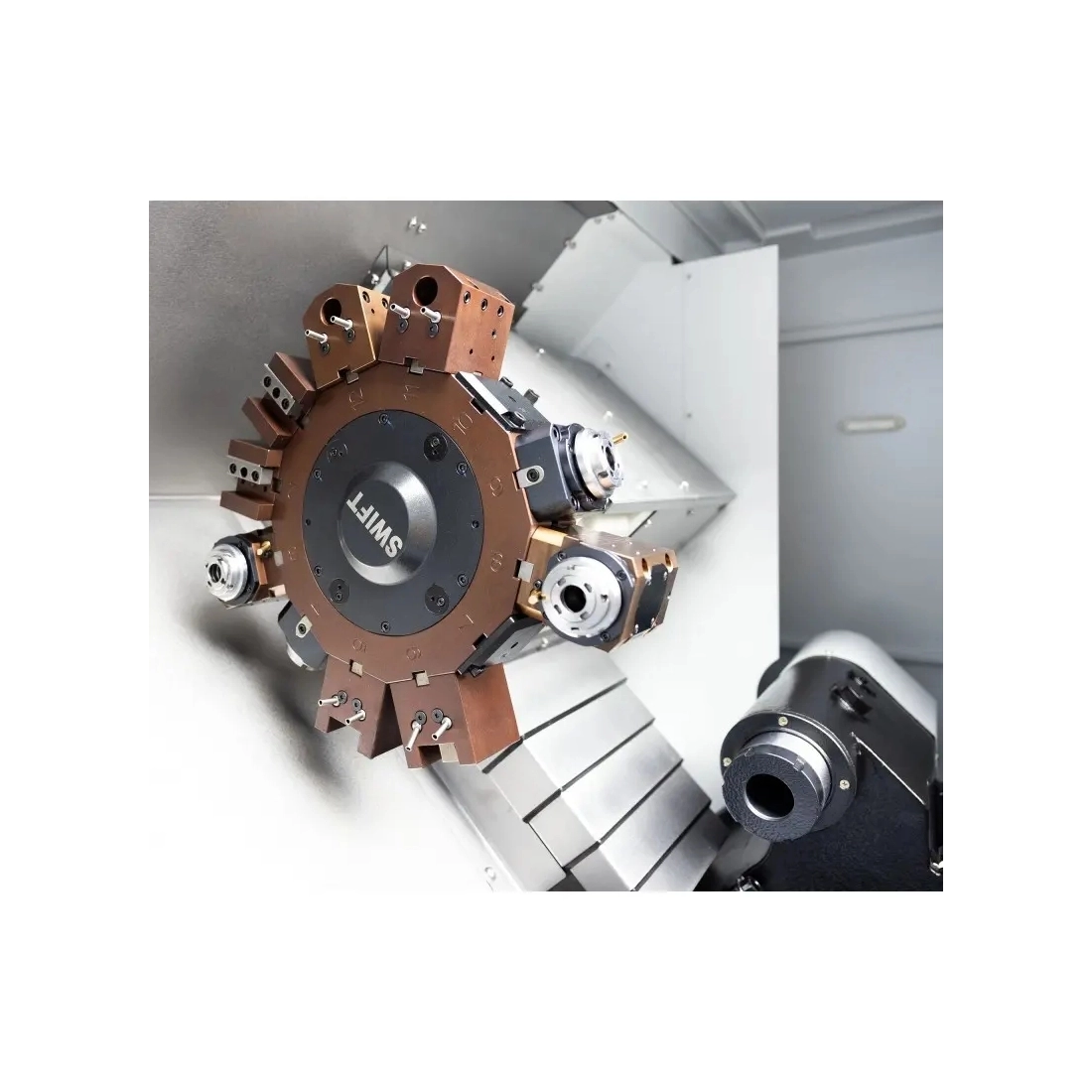

• Prelucrare versatilă: datorită sculelor acționate și capului BMT 45 cu 12 poziții, permite strunjirea, frezarea și găurirea într-un singur ciclu, reducând timpul de prelucrare.
• Precizie ridicată: acuratețea de poziționare a axelor X/Z de 0.001 mm permite prelucrarea pieselor cu geometrii complexe.
• Pat înclinat: construcția oferă rigiditate ridicată, evacuarea eficientă a așchiilor și stabilitate la prelucrarea intensivă a materialelor dure.
• Arbore principal: trecerea prin arbore de 72 mm și turația de până la 2500 rot/min sunt asigurate de un motor Siemens de 11 kW (opțional 15 kW), pentru prelucrarea materialelor precum oțelul inoxidabil, aliajele de titan sau aluminiul.
• Spațiu de lucru: lungimea maximă a piesei de 1500 mm și diametrul de strunjire peste pat de 700 mm permit prelucrarea arborilor și a elementelor structurale de dimensiuni mari.
• Configurare flexibilă: axa Y opțională permite frezarea și găurirea excentrică, extinzând posibilitățile de prelucrare a pieselor complexe.
• Operare intuitivă: comanda Siemens Sinumerik 808D, cu port USB și interfață simplă, facilitează programarea și importul sau exportul programelor.
• Stabilitate și durabilitate: mașina de 7500 kg, cu ghidaje liniare și carcasă completă conformă cu normele CE, asigură stabilitate și siguranță în exploatare.
• Răcire eficientă: sistemul de răcire și ungerea automată a transmisiei și ghidajelor reduc uzura sculelor și susțin calitatea prelucrării.
• Eficiență energetică: dimensiunile de 6000x2300x2210 mm și motorul eficient energetic susțin productivitatea procesului de prelucrare.
• Aplicații versatile: permite prelucrarea pieselor realizate din materiale variate, de la metale ușoare la aliaje cu duritate ridicată, într-un singur ciclu de producție.
• Siguranță și fiabilitate: componentele Siemens și Schneider, precum și climatizarea dulapului electric, asigură stabilitate în condiții dificile de lucru.
• Integrare facilă: compatibilitatea cu sistemele CAD/CAM și opțiunile de automatizare permite integrarea în linii de producție.

• Ergonomie

   carcasa completă, transportorul sau colectorul de așchii și setul de scule de service inclus sporesc confortul și siguranța operatorului.

Strungul CNC pentru metal CK7170X1500 LT12 cu scule acționate este destinat unităților de producție care necesită o mașină precisă și multifuncțională pentru prelucrarea pieselor mari, atât în producția de serie, cât și în producția de unicate.

Construcție și tehnologie

Strungul CNC CK7170X1500 LT12 a fost conceput pentru durabilitate, precizie și operare facilă.

Construcție și pat

Patul înclinat asigură rigiditate ridicată și evacuarea eficientă a așchiilor, reducând vibrațiile în timpul prelucrării. Diametrul maxim de strunjire peste pat este de 700 mm, diametrul peste sanie este de 470 mm, iar lungimea maximă a piesei este de 1500 mm.

Arbore principal și antrenare

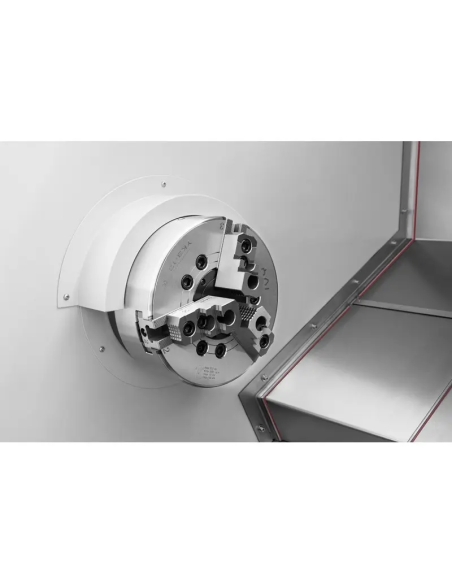

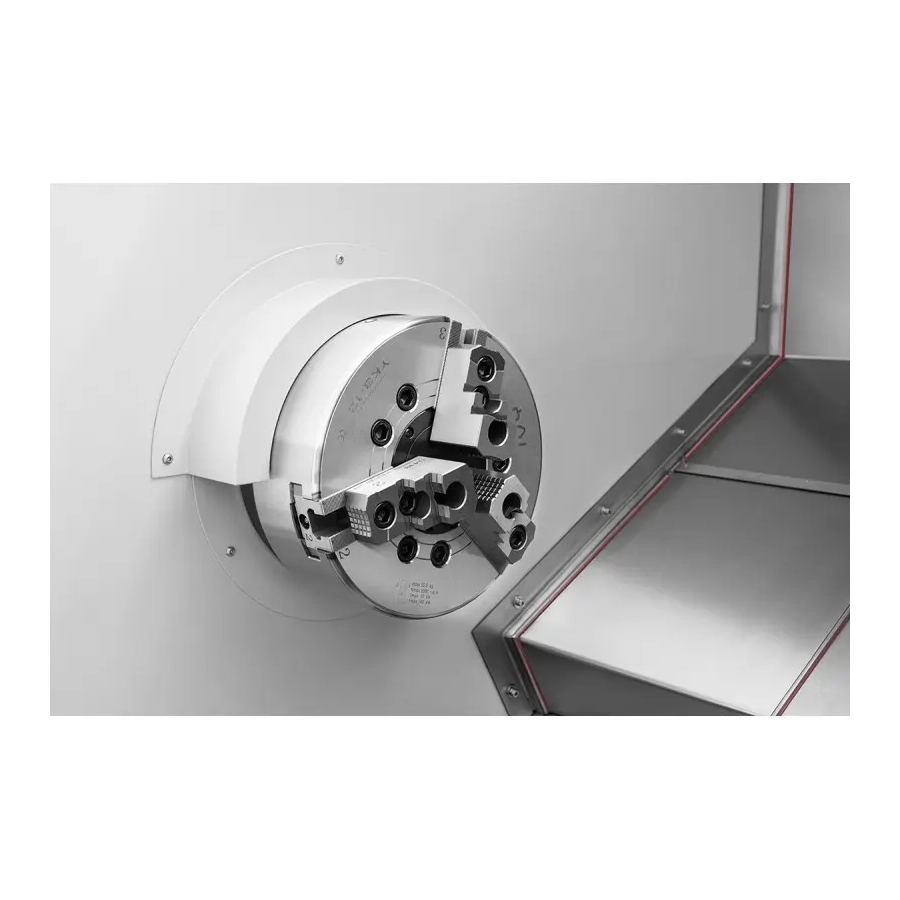

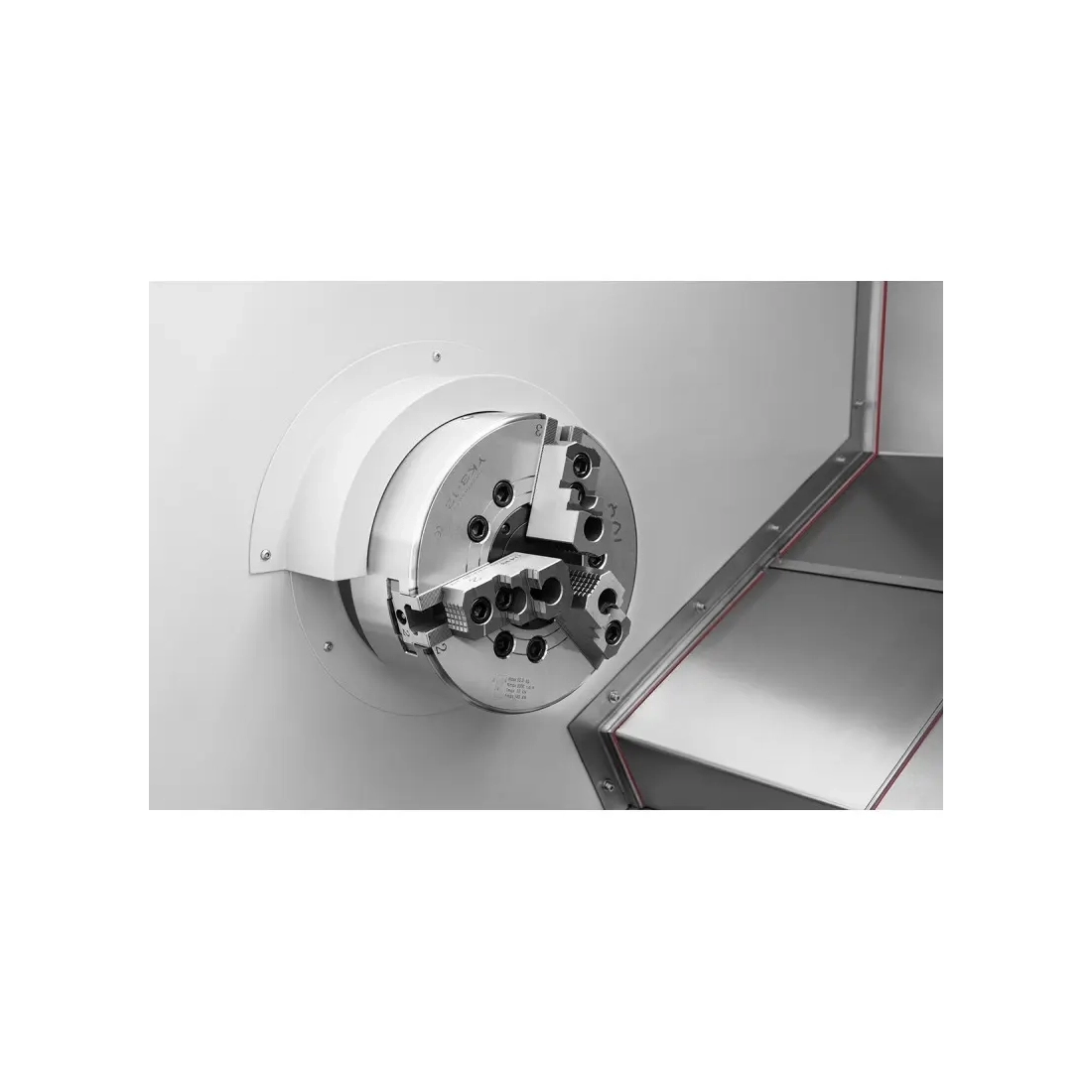

Arborele principal are o trecere de 72 mm și o turație maximă de 2500 rot/min. Acesta este acționat de un motor Siemens de 11 kW (opțional 15 kW). Mandrina hidraulică cu 3 bacuri și diametrul de 305 mm asigură fixarea fermă a pieselor.

Ghidaje și acționări

Ghidajele liniare și servomotoarele de precizie de pe axele X/Z, cu curse de 1260/290 mm, asigură o mișcare lină și o dinamică ridicată, limitând erorile de poziționare.

Sistem de comandă

Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, este prevăzută cu port USB și interfață RS-232, permițând programarea precisă și integrarea cu sistemele CAD/CAM. Panoul de comandă cu grad de protecție IP65 asigură fiabilitate în condiții de atelier.

Precizie și productivitate

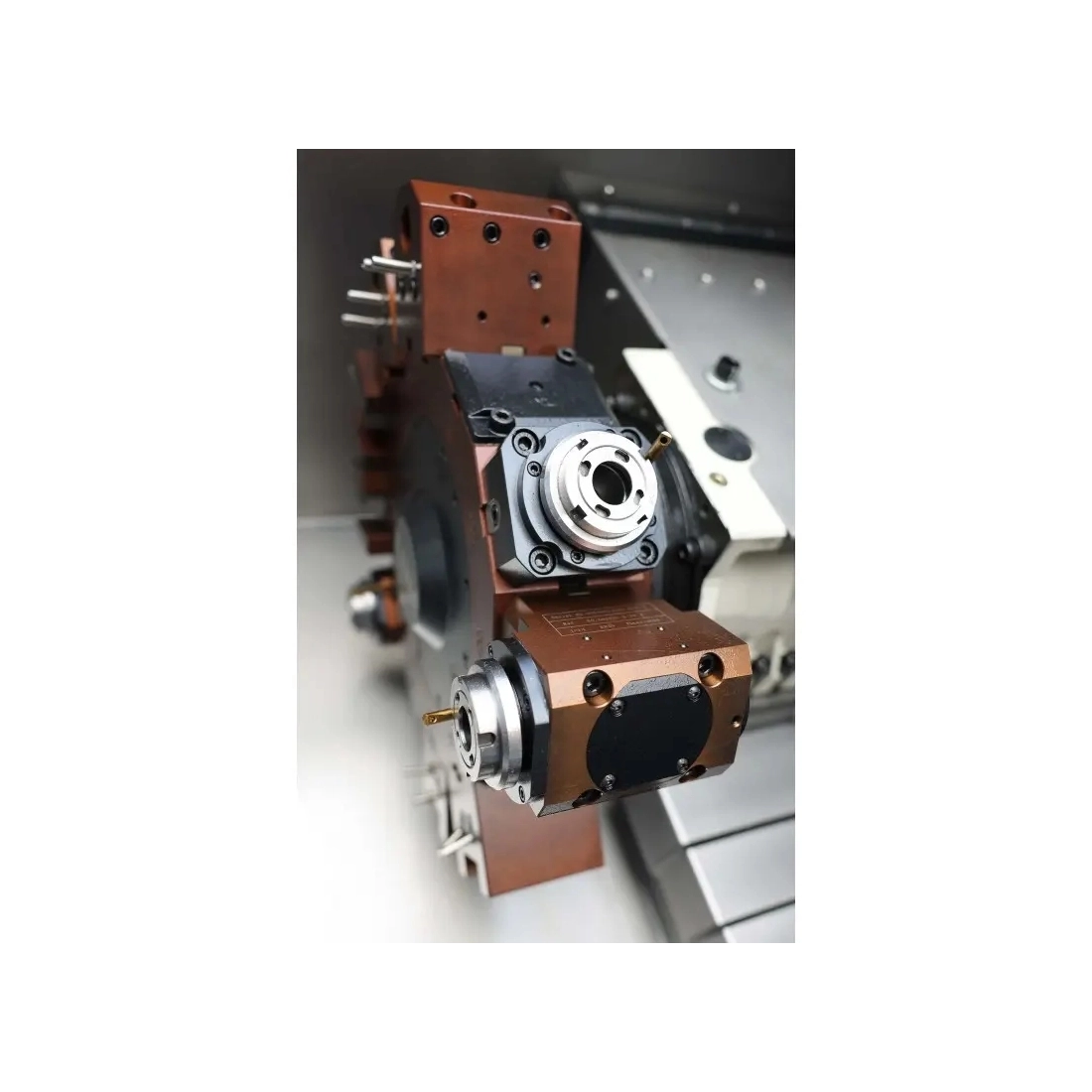

Strungul industrial CK7170X1500 LT12 oferă o acuratețe de poziționare de 0.001 mm și utilizează o comandă CNC avansată. Sculele acționate și capul BMT 45 permit operații complexe, precum frezarea și găurirea, într-o singură prindere a piesei. Motorul de 11 kW asigură prelucrarea stabilă inclusiv la sarcini ridicate.

Aplicații și utilizări industriale

Strungul CNC pentru metal CK7170X1500 LT12 cu scule acționate este utilizat în industrii cu cerințe ridicate de precizie.

• Industria aeronautică: prelucrarea componentelor de precizie, inclusiv a elementelor de motor și a trenurilor de aterizare.
• Industria auto: producția de arbori, bucșe și componente pentru transmisii.
• Industria de mașini: strunjirea și frezarea pieselor structurale pentru mașini și echipamente.
• Industria energetică: prelucrarea componentelor precum arborii și elementele de turbină.
• Ateliere de producție: execuția pieselor unicat și de serie care necesită versatilitate și precizie.

Datorită sculelor acționate, spațiului mare de lucru și axei Y opționale, strungul CNC cu pat înclinat permite prelucrarea multifuncțională a pieselor.

Comenzi CNC Siemens și Fanuc

Strungul CNC CK7170X1500 LT12 poate utiliza comenzi CNC Siemens și Fanuc, proiectate pentru precizie și controlul proceselor de prelucrare.

Siemens Sinumerik 808D

Sinumerik 808D este o comandă CNC compactă pentru strunguri CNC pentru metal.

• Interfață intuitivă: tastatură dedicată și ecran grafic simplu pentru programare și operare.
• Fiabilitate ridicată: gradul de protecție IP65 permite funcționarea stabilă în condiții dificile de atelier.
• Funcții avansate: suport pentru cicluri de strunjire și integrare cu sisteme CAD/CAM.

Siemens Sinumerik 828D

Sinumerik 828D este o comandă CNC avansată pentru strunguri industriale.

• Putere mare de calcul: procesarea rapidă a datelor permite prelucrări dinamice și precise.
• Funcții extinse: cicluri avansate, interpolare și optimizarea traseelor sculei.
• Integrare cu automatizări: posibilitate de extindere cu module suplimentare de comandă.

Fanuc Oi-TF

Fanuc Oi-TF este o comandă CNC pentru strunguri CNC, concepută pentru stabilitate și precizie.

• Stabilitate în funcționare: precizie în producția de serie pe termen lung.
• Funcții avansate: suport pentru filetare, canelare și găurire.
• Interfață intuitivă: programare rapidă și utilizare facilă.

Parametri tehnici – CK7170X1500 LT12

Echipare standard

• Comandă Sinumerik 808D în limba română
• Scule acționate
• Ghidaje liniare cu rigiditate și durabilitate ridicate
• Sistem de răcire și ungere automată a transmisiei și ghidajelor
• Lunetă hidraulică: Ø40 x 250 mm

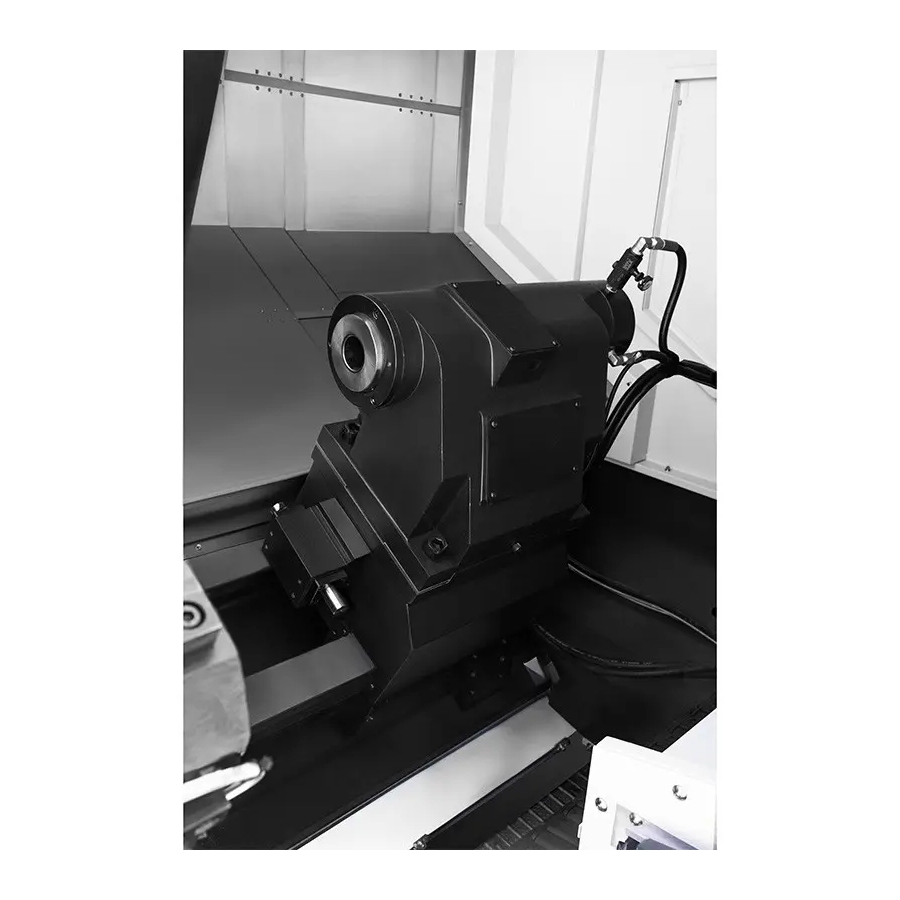

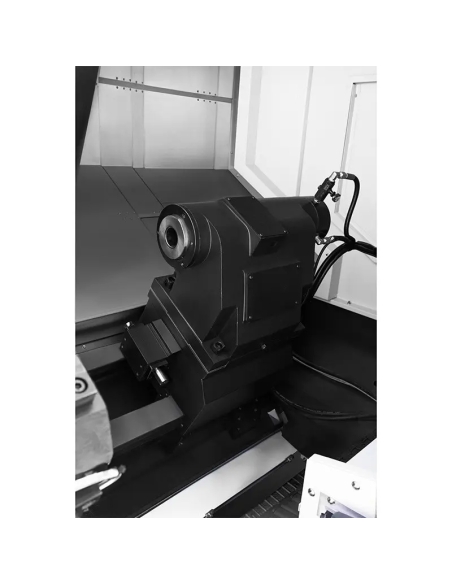

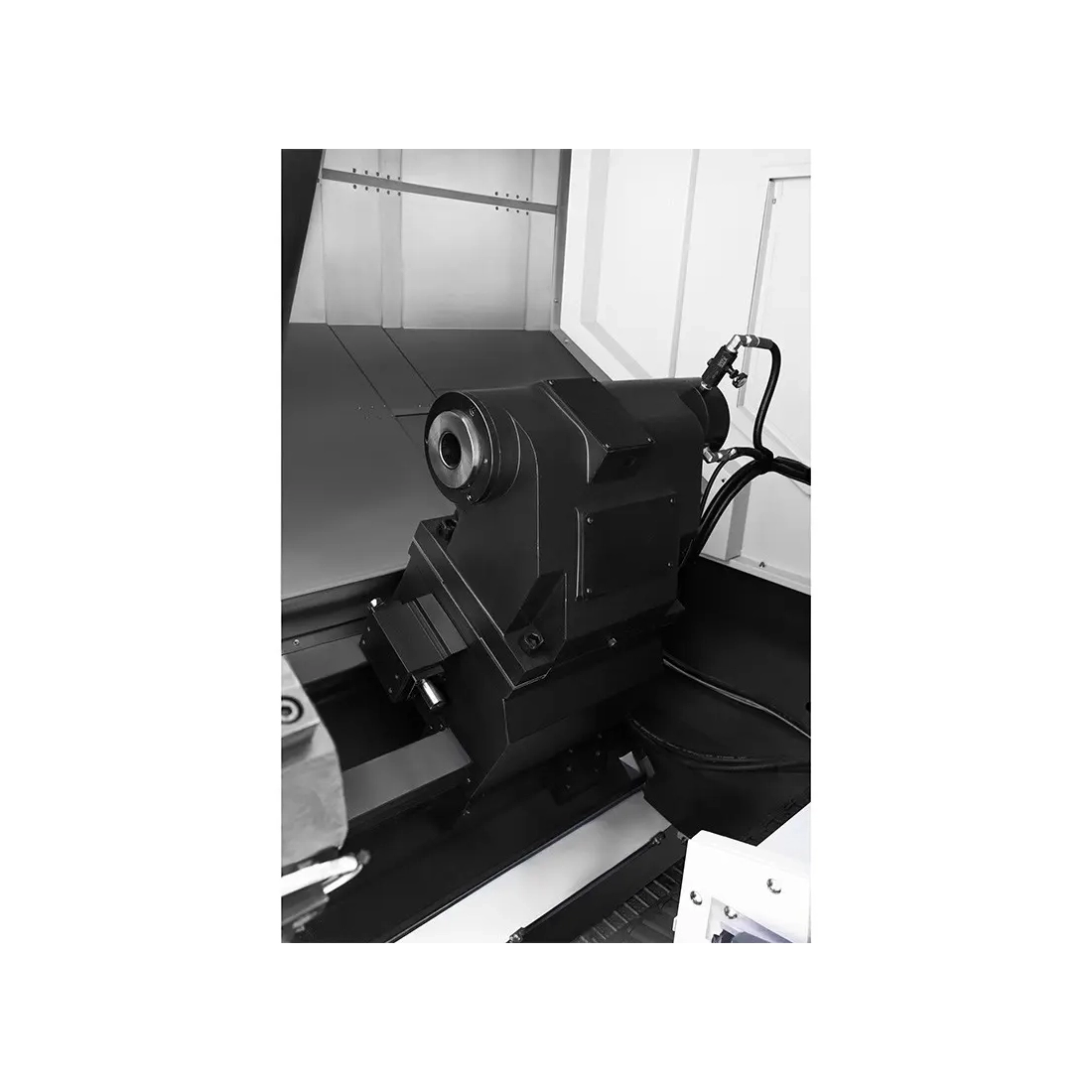

• Păpușă mobilă comandată hidraulic
• Carcasă completă conformă cu normele CE
• Climatizare pentru dulapul electric
• Colector sau transportor de așchii
• Port USB pentru importul și exportul programelor
• Scule de service incluse
• Set de bacuri moi

Echipare opțională

• Axa Y: permite frezarea și găurirea în afara axei.
• Comenzi CNC: Siemens 828D, Fanuc Oi-TF.

Experiența CORMAK

CORMAK este un producător de mașini CNC cu peste 20 de ani de experiență. Strungurile CNC pentru metal sunt conforme cu standardele europene de siguranță. Baza logistică are o suprafață de peste 15 000 m².

• Experiență tehnică: 16 ani în service pentru comenzi CNC Siemens.
• Conformitate: mașini conforme cu normele europene de siguranță.
