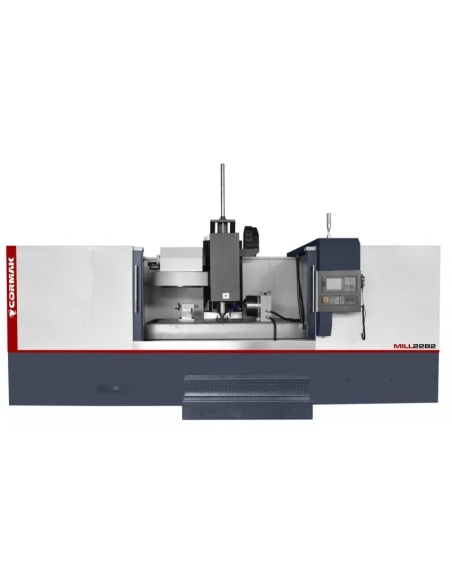

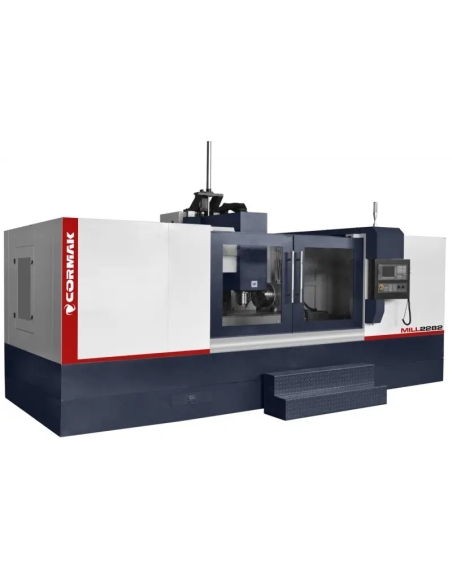

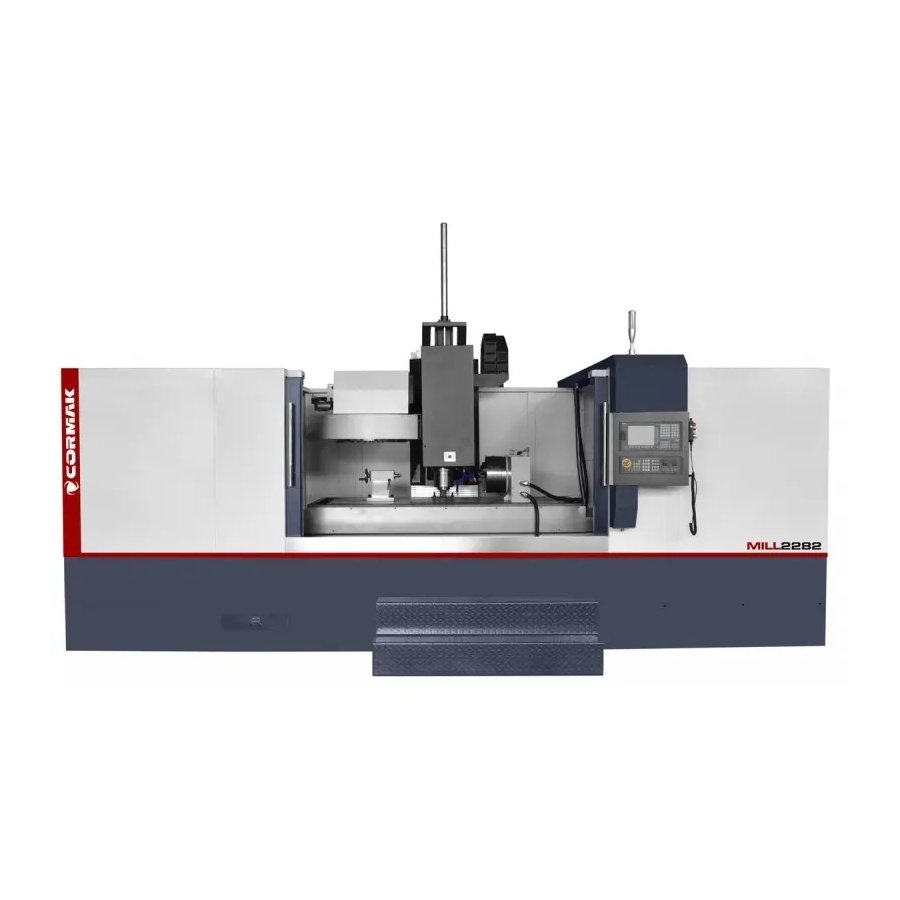

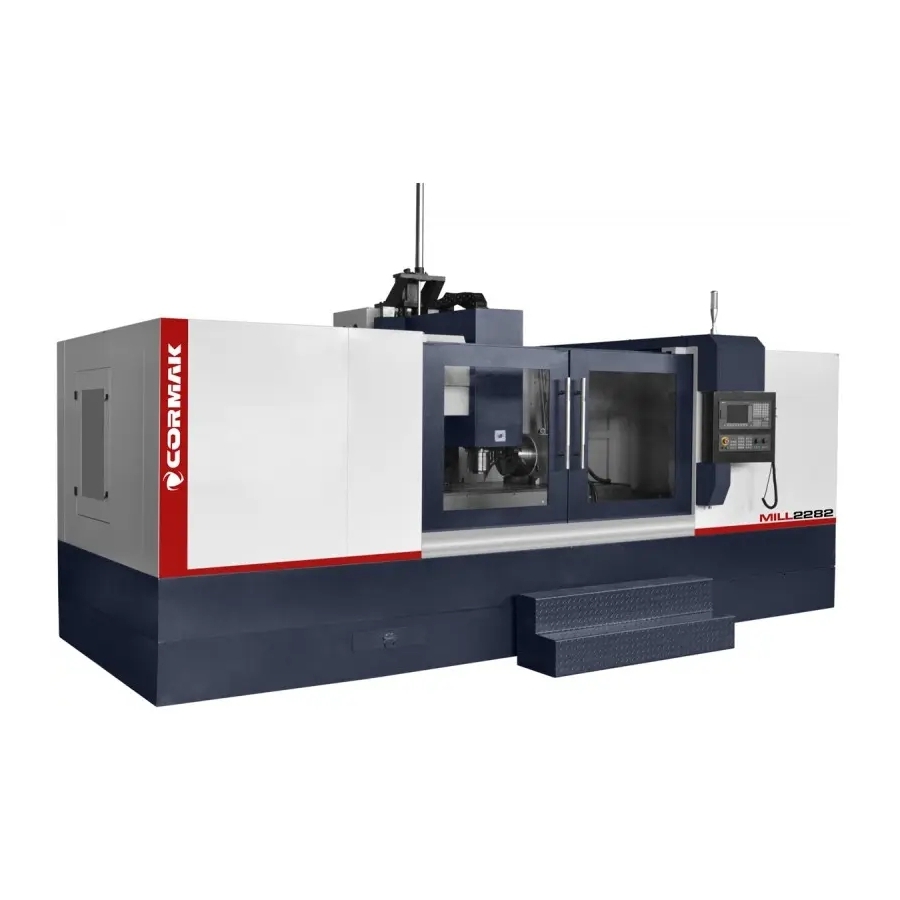

Centru de prelucrare CNC CORMAK MILL 2282, 2200 × 820 mm, Siemens Sinumerik

Centrul de prelucrare MILL 2282 este un centru vertical CNC avansat, conceput pentru prelucrarea precisă a metalelor în aplicații industriale solicitante. Echipat cu sistemul de comandă Siemens Sinumerik 808 Advanced, oferă productivitate ridicată și stabilitate excelentă a proceselor.

Principalele avantaje ale centrului de prelucrare MILL 2282

Centrul vertical de prelucrare MILL 2282 îmbină o construcție robustă cu tehnologie modernă, asigurând precizie și eficiență la prelucrarea pieselor mari și grele. Este soluția ideală pentru companiile care caută centre de prelucrare CNC ce oferă fiabilitate, versatilitate și calitate superioară a prelucrării. Beneficiile cheie includ:

• Precizie ridicată de prelucrare: Acuratețe de poziționare ±0,01 mm datorită șuruburilor cu bile de precizie cu diametrul 40 mm și pasul 8 mm, ideală pentru piese cu forme complexe.
• Stabilitate structurală: Corp masiv de 14000 kg cu sistem de ghidaje pe 4 căi, care reduce vibrațiile, permițând prelucrarea pieselor de până la 960 kg.
• Spațiu de lucru generos: Masă de 2200x820 mm și curse pe axe 2000x800x700 mm pentru prelucrarea componentelor de mari dimensiuni.
• Productivitate: Arbore principal de 11 kW și turație de până la 8000 rpm, cu transmisie pe curea, plus avans rapid 15/15/12 m/min pentru optimizarea timpilor de producție.
• Siguranța operatorului: Cameră de lucru etanșă care protejează împotriva prafului și a așchiilor, oferind condiții ergonomice de lucru.
• Flexibilitate în configurare: Posibilitate de extindere cu sisteme de comandă Siemens 828D, Fanuc Oi-TF, răcire prin arbore și a patra axă rotativă, pentru adaptarea mașinii la nevoi specifice.
• Durabilitate: Ghidaje liniare călite de calitate superioară pentru exploatare îndelungată în condiții dificile.
• Eficiență energetică: Sistem automat de ungere și componente eficiente energetic.

Construcția și tehnologia centrului de prelucrare MILL 2282

Centrul de frezare pentru metal MILL 2282 a fost proiectat pentru durabilitate maximă și precizie în medii de producție exigente. Elementele esențiale ale construcției includ:

• Corp masiv din fontă: Cu greutatea de 14000 kg și dispunere amplă a ghidajelor dreptunghiulare călite și rectificate, asigură rigiditate și stabilitate excelente.
• Sistem de ghidaje pe 4 căi: Permite suportarea sarcinilor mari pe masă, ideal pentru piese grele de până la 960 kg.
• Ghidaje liniare călite: Ghidaje de cea mai bună calitate pe axele X, Y, Z, care garantează mișcări line și precizie la avans rapid de 15 m/min.
• Arbore principal BT50: Cu putere de 11 kW și turație de până la 8000 rpm, cu transmisie pe curea, asigură așchierea eficientă a diverselor materiale.
• Șuruburi cu bile: Șuruburi de precizie cu diametrul 40 mm și pasul 8 mm pe toate cele trei axe, pentru acuratețe și repetabilitate ridicate.

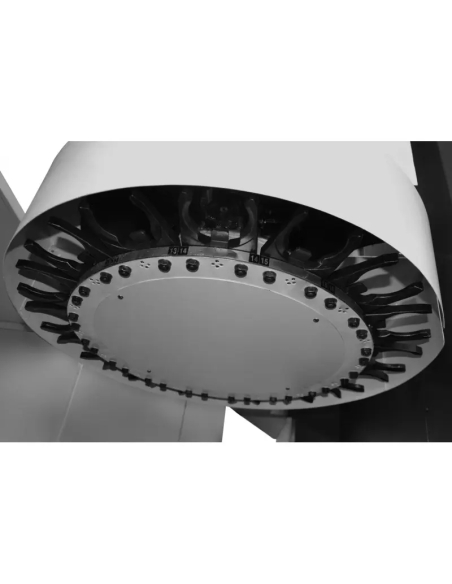

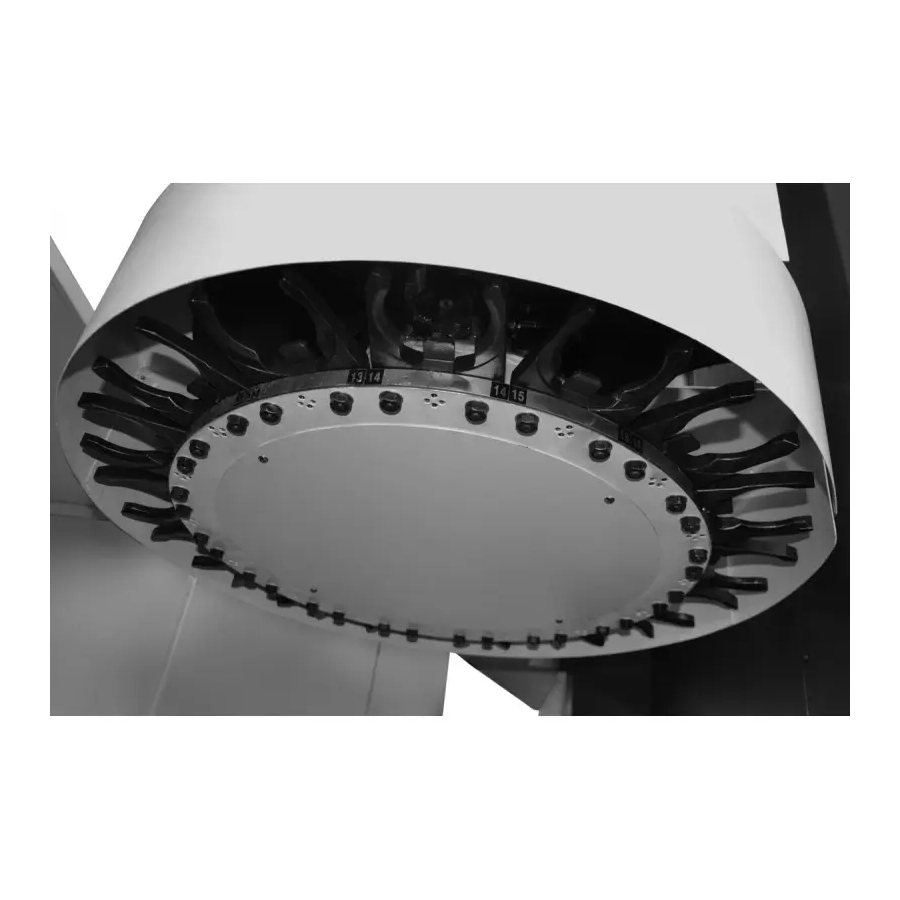

• Magazie de scule: Magazie BT50 cu 24 de poziții, pentru schimbarea rapidă a sculelor cu greutatea maximă de 7,5 kg, crescând eficiența.
• Sistem automat de ungere: Reduce uzura componentelor și prelungește durata de viață a mașinii.
• Cameră de lucru etanșă: Protejează împotriva contaminării și asigură siguranța operatorului.

Precizie și productivitate în lucru

Centrul de prelucrare CNC MILL 2282 oferă o precizie remarcabilă datorită sistemului de comandă Siemens Sinumerik 808 Advanced. Acuratețea de poziționare ±0,01 mm și avansul rapid 15/15/12 m/min permit prelucrarea eficientă a pieselor mari și a geometriilor complexe. Sistemul de comandă optimizează traseele sculei, reducând timpul de ciclu și erorile de fabricație.

Aplicații ale centrului vertical de prelucrare MILL 2282

Centrele verticale de prelucrare precum MILL 2282 sunt utilizate în sectoare industriale cheie, inclusiv:

• Industria auto: Producția componentelor pentru motoare, cutii de viteze și elemente structurale de mari dimensiuni.
• Industria aeronautică: Prelucrarea pieselor de precizie, precum componente de turbină și structuri aeronautice.
• Industria de scule și matrițe: Realizarea matrițelor mari de injecție, a ștanțelor și a pieselor cu forme complexe.
• Construcția de mașini: Producția de componente grele pentru echipamente industriale și scule de precizie.

Mașina este ideală pentru unități mari de producție care necesită precizie, fiabilitate și capacitatea de a prelucra piese de dimensiuni mai mari.

Echipare standard

• Sistem de comandă Siemens Sinumerik 808 Advanced
• Arbore principal 8000 rpm
• Magazie de scule BT50 cu 24 de poziții
• Lămpi de alarmă tricolore
• Iluminarea spațiului de lucru
• Sistem de răcire în circuit închis
• Carcasă etanșă
• Sistem automat de ungere
• Sistem pneumatic

Echipare opțională

• Sisteme de comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
• Arbore principal 10000 sau 12000 rpm
• Răcire prin arbore (20 bar sau 40 bar)

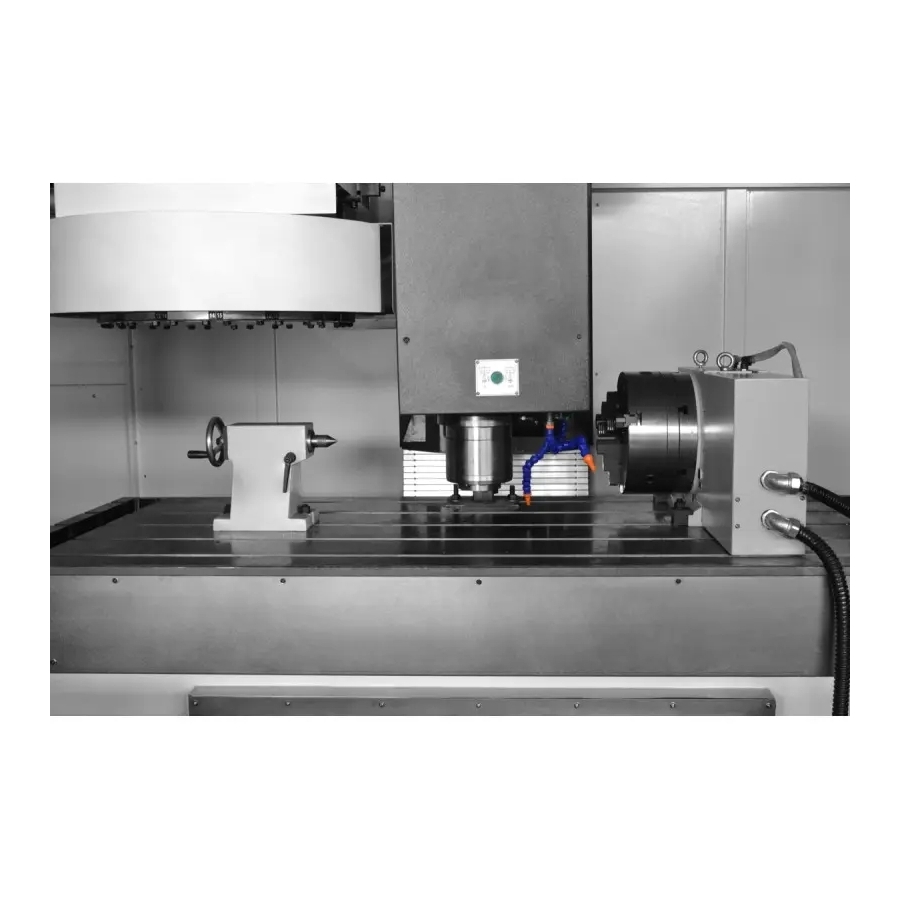

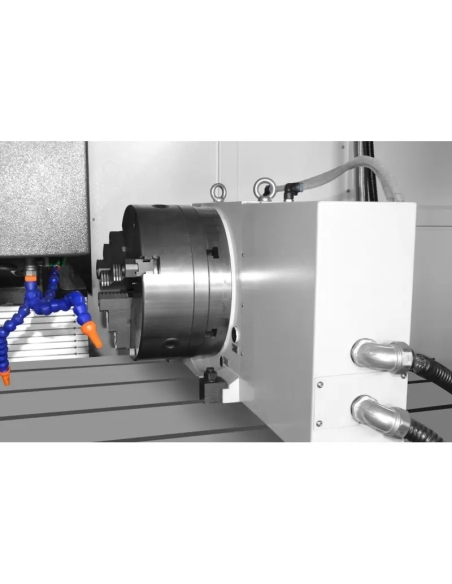

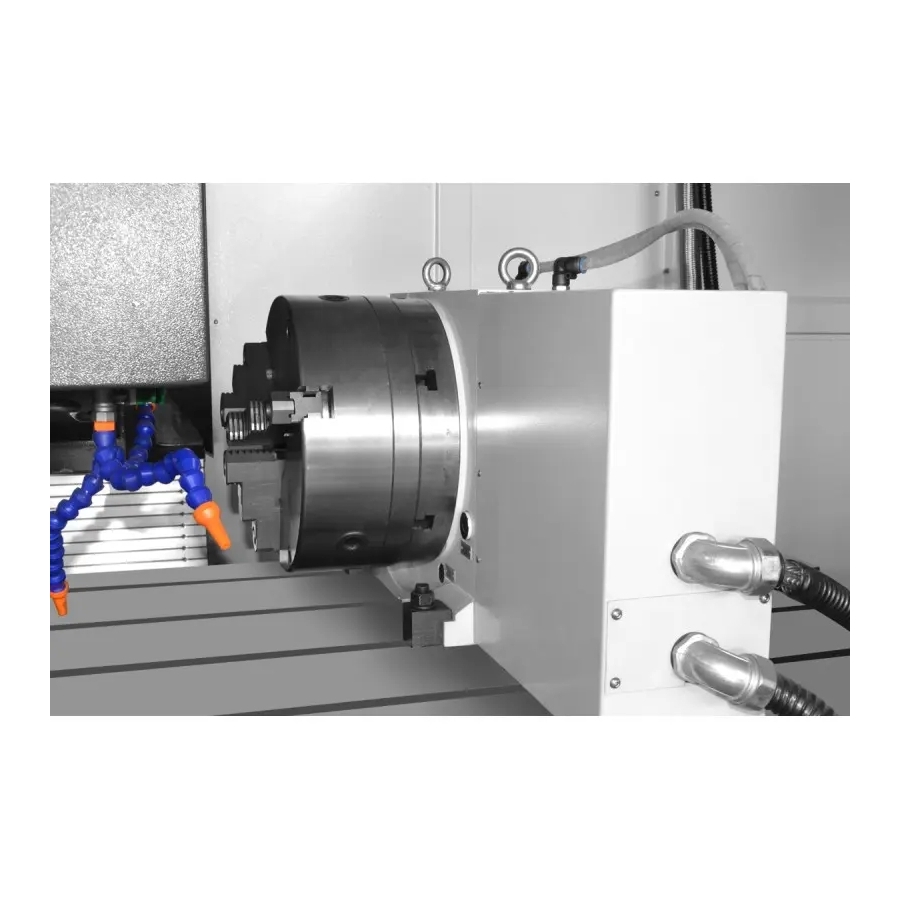

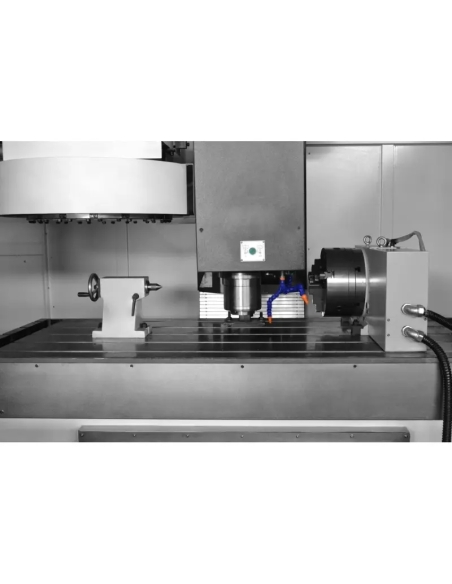

• A 4-a axă rotativă
• Transportor de așchii tip lanț sau melc
• Palpator de măsurare a sculelor Renishaw TS27R
• Palpator pentru piesă Renishaw OMP60
• Cicluri de măsurare Renishaw
• Separator de ulei și lichid de răcire
• Aspirarea ceții de ulei
• Uși automate
• Rigle de măsurare pentru 3 axe

Parametri tehnici – MILL 2282

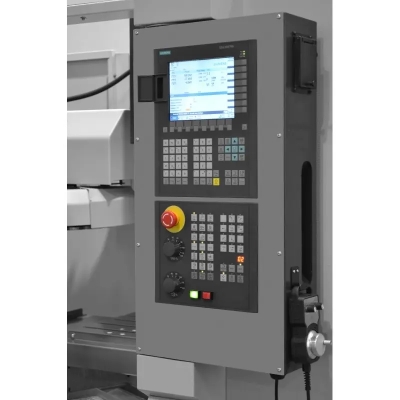

Comenzi CNC – Siemens și Fanuc

Centrul de prelucrare MILL 2282 oferă sisteme avansate de comandă CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare facilă:

Siemens Sinumerik 808D

• Interfață intuitivă: Ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: Construcție rezistentă la condiții industriale dificile.
• Aplicații de bază: Dedicat aplicațiilor de bază de frezare și strunjire.

Siemens Sinumerik 828D

• Putere mare de calcul: Permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: Facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: Optimizează traseele sculei și permite extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: Ideal pentru operații de așchiere de precizie.
• Operare intuitivă: Interfață clară care accelerează programarea.
